 Материнская плата ASRock Z370M-ITX/ac

 Тест, обзор, отзыв


 Медицинский осмотр (тест и обзор) материнской платы ASRock Z370M-ITX/ac

     Оглавление:
   1. Упаковка и комплектация
   2. Внешний вид и конструкция
   3. Настройки BIOS
   4. Установка Windows 10
   5. Окончательный диагноз



Предисловие и технические характеристики материнской платы ASRock Z370M-ITX/ac

Сегодня проводим медицинский осмотр материнской платы для "обычных" компьютеров ASRock Z370M-ITX/ac. Примечательна она своим размером: плата выполнена в малогабаритном типоразмере мини-ITX в виде "квадратика" 170 x 170 мм.

Понятно, что производителю чем-то "пожертвовать", чтобы уложиться в такие габариты.

Что из этого получилось, мы и разберёмся в обзоре.

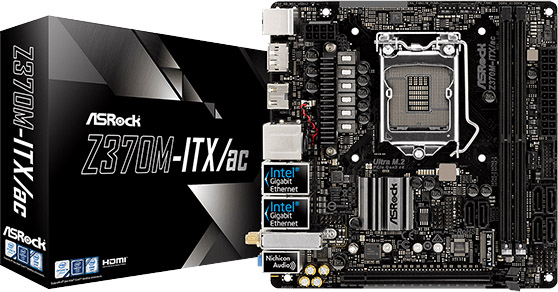

Материнская плата ASRock Z370M-ITX/ac

(изображение с официального сайта ASRock)

Основные технические характеристики материнской платы ASRock Z370M-ITX/ac:

Модель материнской платы

ASRock Z370M-ITX/ac

Процессорный разъём LGA1151 (Intel)
Чипсет Intel® Z370
Память 2 x DDR4 (up to 32 GB)
Слоты расширения 1 x PCI Express 3.0 x16; 1 x M.2
SATA-разъёмы 6 шт. (6 Гбит/с), support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15), NCQ, AHCI and Hot Plug
USB порты Задняя панель: 2 x USB 2.0 + 6 x USB 3.1; разъемы на плате для подключения 2 x USB 2.0 и 2 x USB 3.1 с выводом корпус
Видео-выходы 2 x HDMI + 1 x DisplayPort
Локальная сеть 2 x RJ45 (1 Gbit)
Беспроводная сеть Wi-Fi (802.11 ac, 2.4 GHz + 5 GHz), Bluetooth 4.0
Дополнительно PS/2 порт
Форм-фактор Мини-ITX (170 x 170 mm)
Официальная страница ASRock
Скачивание документации ASRock
Скачивание БИОС ASRock
Поддерживаемые процессоры и необходимая версия БИОС ASRock
Цена на дату обзора (февраль 2019) в российской рознице 10000 российских рублей

Ссылка на скачивание БИОС приведена не "просто так". Для поддержки новых процессоров i9 обязательно надо обновить БИОС до последней версии.

На этом краткое вступительное слово завершаем и приступаем к осмотру и тестированию самой материнской платы.



Упаковка и комплектация

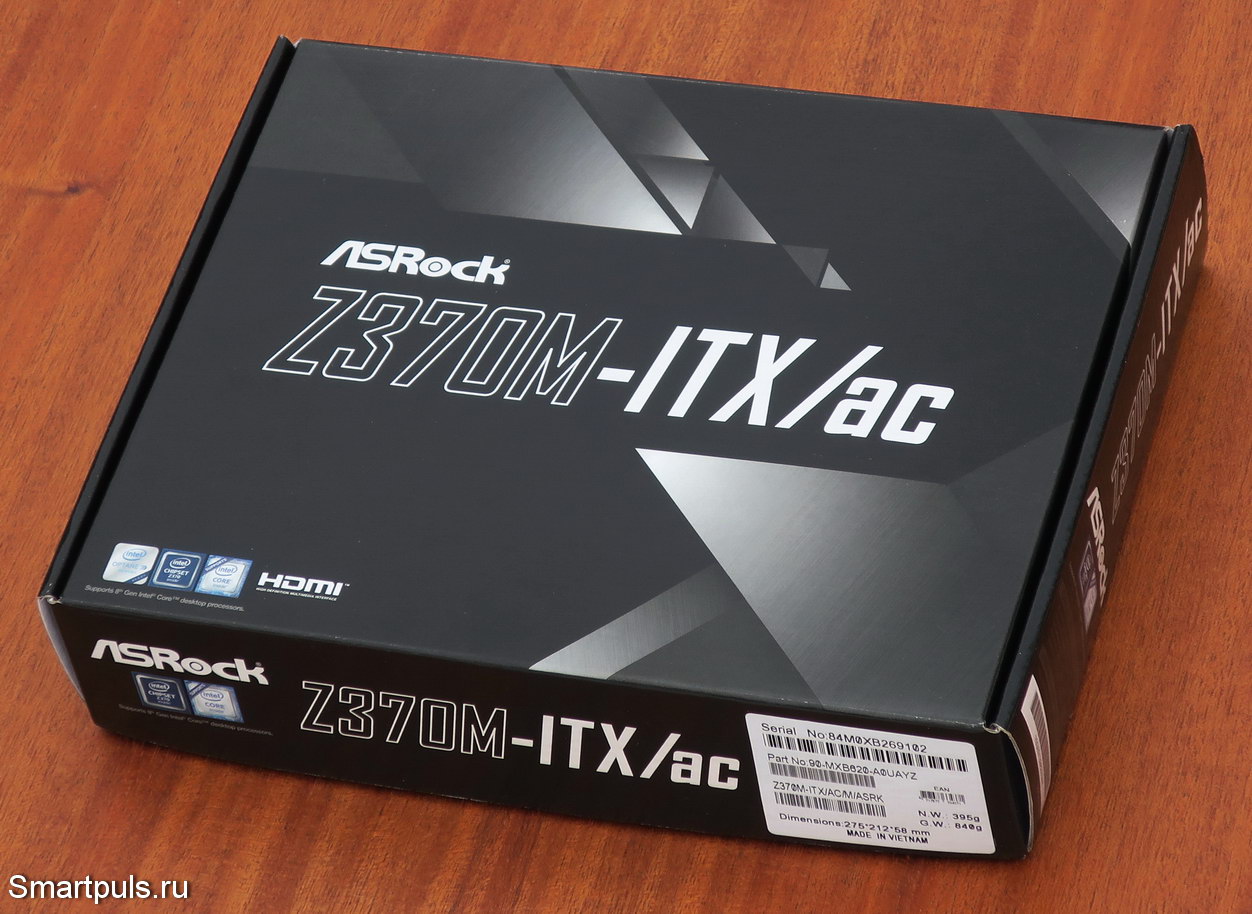

Упаковка "материнки" выглядит так, как обычная упаковка для материнских плат:

Упаковка материнской платы ASRock Z370M-ITX/ac
(здесь и далее - кликнуть для увеличения)

Если посмотреть на этикетку в увеличенном виде, то можно увидеть, что изготовлена материнка во Вьетнаме. Господи, хоть что-то делается не в Китае! :)

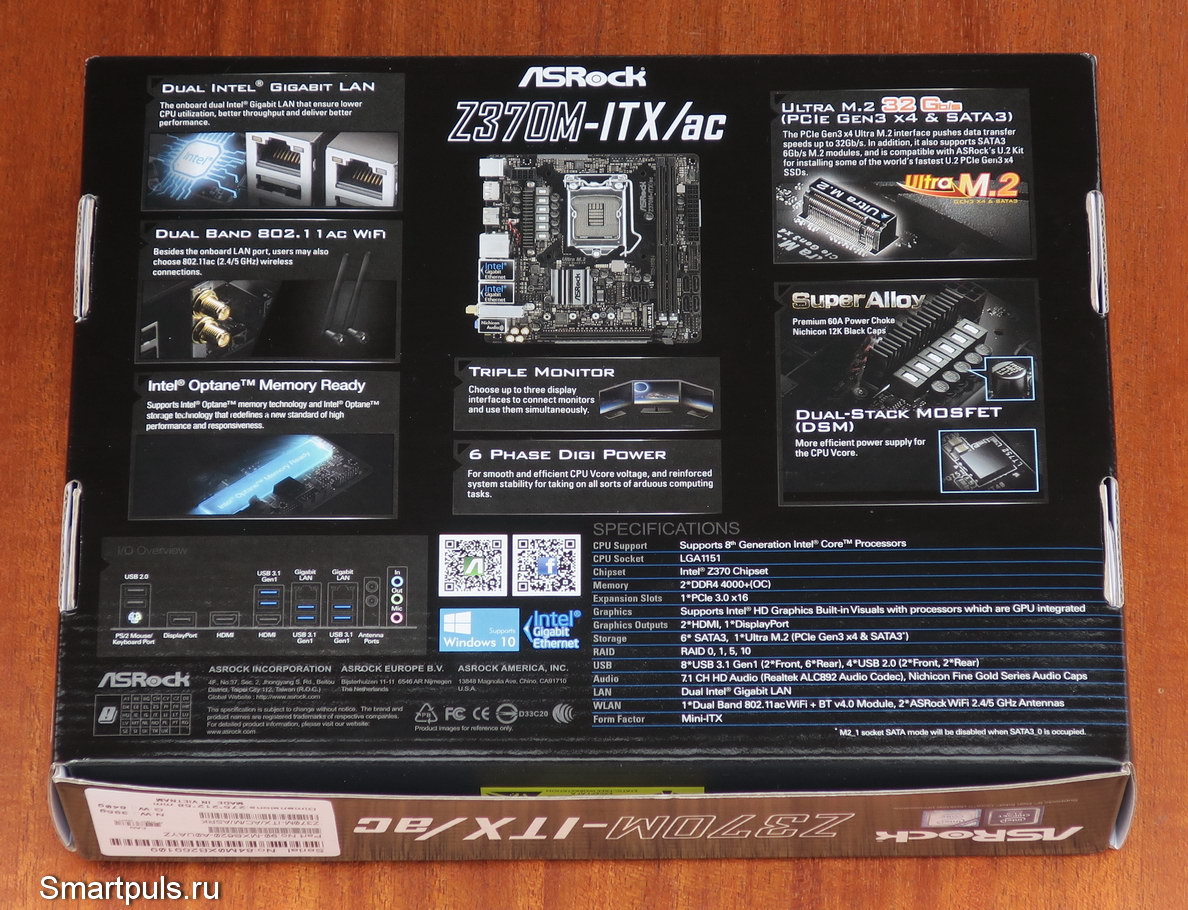

Технические параметры и особенности платы указаны на обратной стороне упаковки:

Упаковка материнской платы ASRock Z370M-ITX/ac


Теперь посмотрим на комплектацию, сначала на "железную" часть:

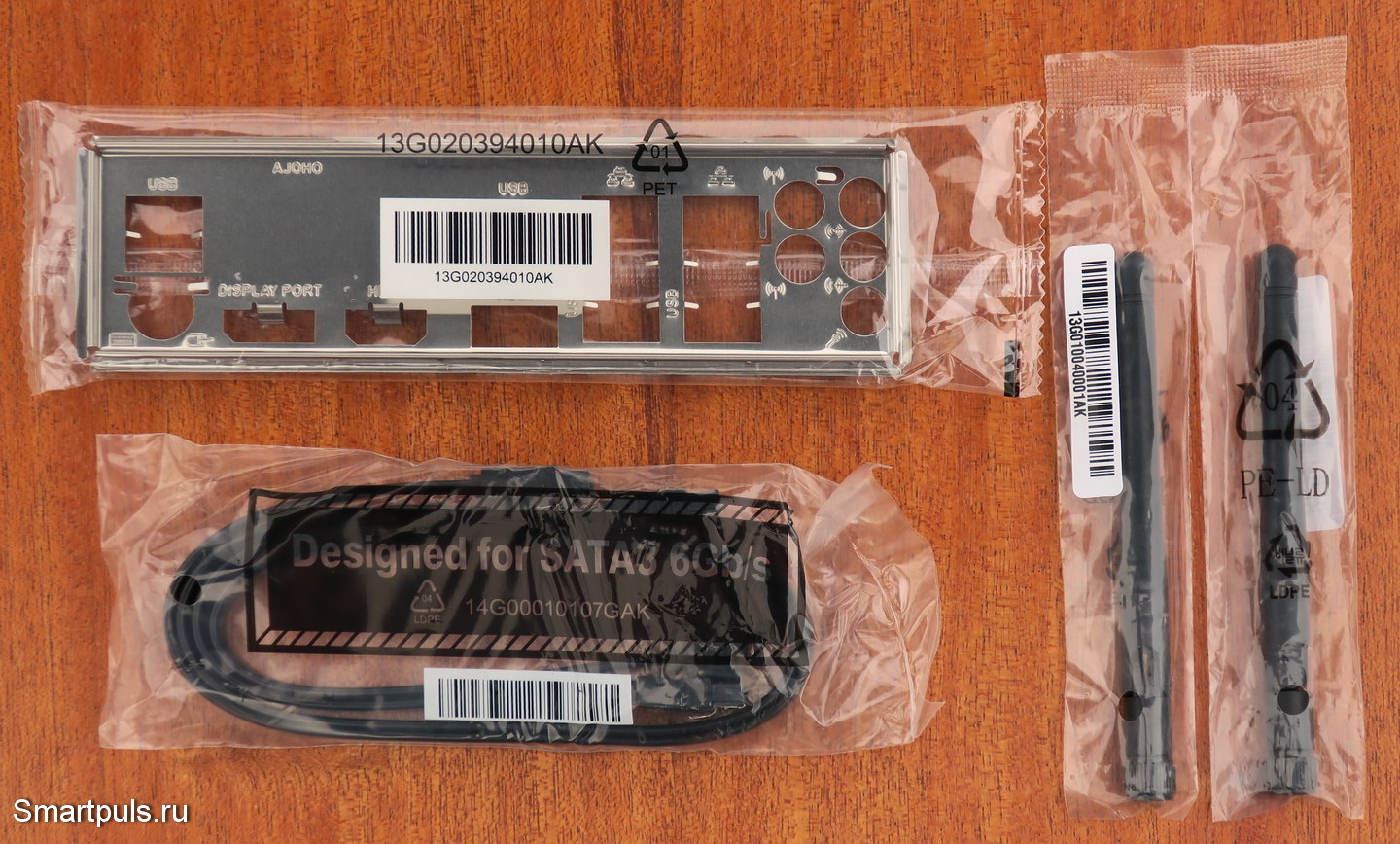

Комплектация материнской платы ASRock Z370M-ITX/ac

"Железная" часть комплекта - небольшая: заглушка для задней панели, кабель SATA3 и пара антенн.

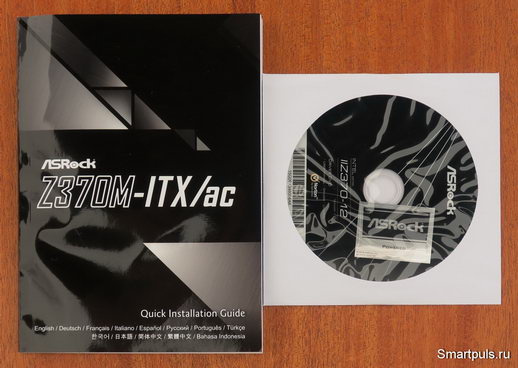

Есть ещё и бумажно-программная часть комплекта:




Здесь есть книжечка с "быстрым" руководством пользователя и диск с драйверами и прочим софтом. Книжечка - многоязычная, русский язык тоже есть.

Продолжаем медосмотр!



Внешний вид и конструкция материнской платы ASRock Z370M-ITX/ac

В этой главе сначала изучим материнскую плату в "голом" виде (без установленных элементов), а затем - в полном боевом оснащении: с памятью и кулером, т.е. теми элементами, которые устанавливаются на саму плату.

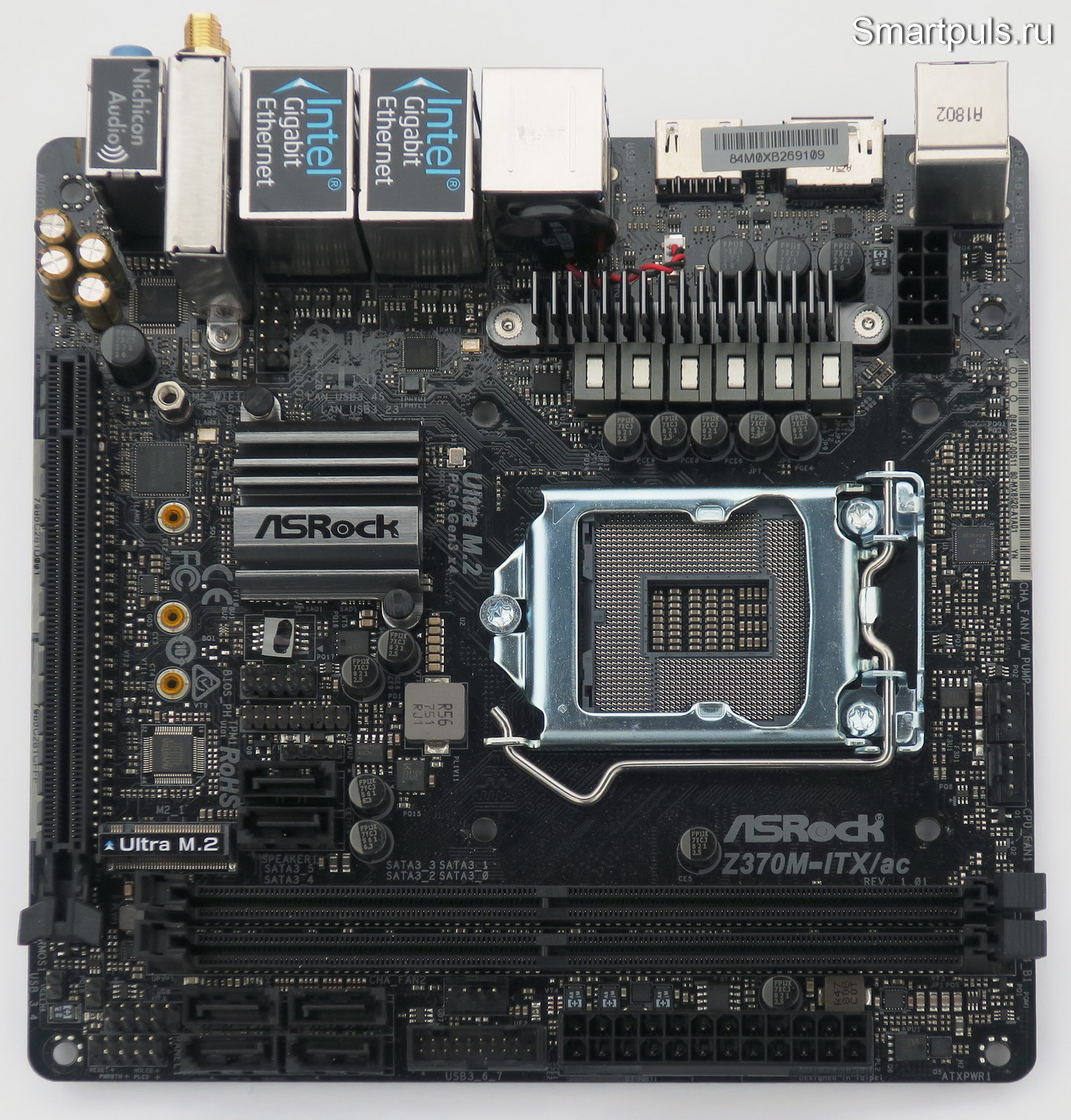

Сверху плата выглядит так:

материнская плата ASRock Z370M-ITX/ac - тест и обзор

По этой фотографии сразу видно, чем пришлось пожертвовать производителю, чтобы поместиться в габариты мини-ITX. Здесь находится минимум слотов для памяти (2 шт.) и единственный слот PCI-E. Точнее говоря, слотов для памяти могло бы быть ещё меньше (тоже только один), но тогда уже невозможно было бы реализовать двухканальную память; а это уже - прямой ущерб для производительности.

На плате есть два радиатора: один (с надписью ASRock) охлаждает "главную" микросхему чипсета Z370, а второй (ребристый) - охлаждает систему питания процессора.

Как можно видеть, на плате установлен 6-канальная система питания процессора, которая формирует все потребные ему напряжения. Надо сказать, что это - далеко не самая мощная система питания, во многих современных "материнках" применяются десятифазные системы и более.

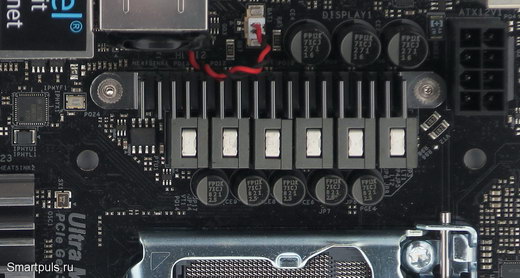

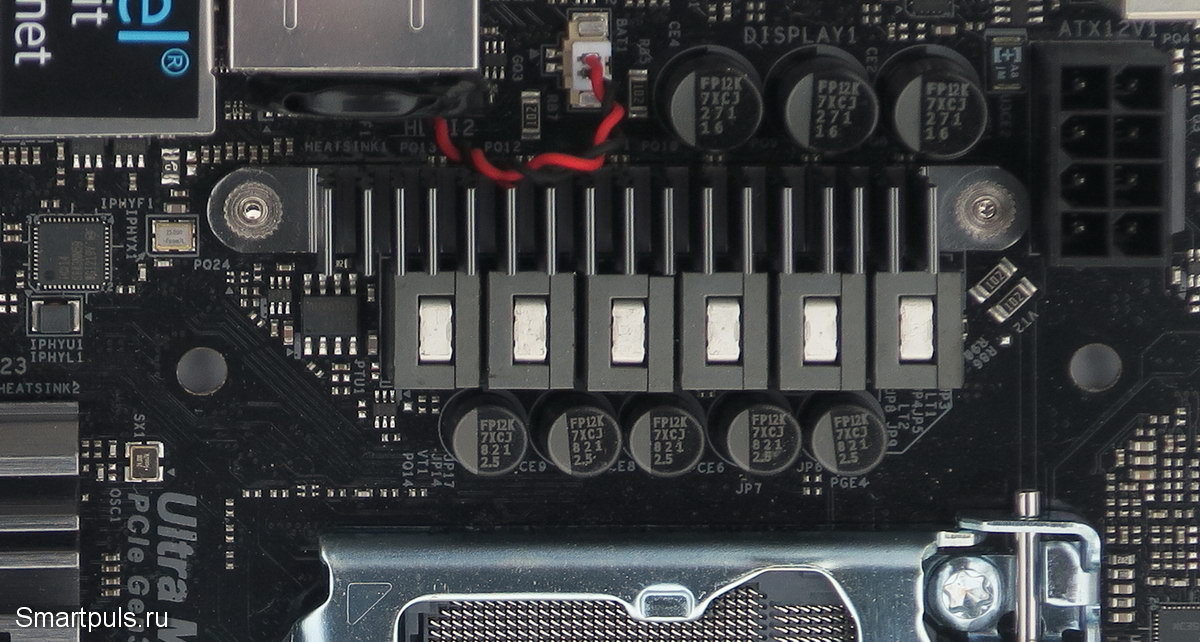

Система питания процессора

Применённая же здесь система питания процессора, видимо, тоже использована с целью экономии площади платы.

По утверждению производителя, здесь используются конденсаторы Nichicon с повышенной устойчивостью к силовым токам.

Однако же, такая относительно "упрощённая" система питания может быть препятствием для "разгона" мощных процессоров.

Также надо обратить внимание на геометрическую близость конденсаторов и дросселей к процессору. Если кулер для процессора будет не стандартным, а низкопрофильным, то он может задевать за эти детали, что очень плохо. Так что в качестве кулера для этой материнки надо выбирать стандартный либо "высокорослый".

Подпитывающая память BIOS-а батарейка здесь расположена нестандартно - она обжата термоусадочным кембриком и приклеена к металлическому экрану блока разъёмов задней панели. На фото выше саму батарейку видно плоховато (со стороны ребра), а черно-красный кабелёк, идущий от неё к материнке, виден очень хорошо.

Подключение питания к "материнке" осуществляется стандартным способом с двумя разъёмами: 24-контактным и 8-контактным. Вместо 8-контактного "на крайняк" можно подключать и 4-контактный, но только если процессор будет не из числа наиболее мощных.

На плате расположены три 4-пиновых группы разъёмов для подключения вентиляторов. Один - для процессорного вентилятора, и два - для корпусных (один из них с поддержкой насоса для жидкостной системы охлаждения).

Также на плате есть и пара разъёмов для подключения дополнительных USB-портов: двух USB 2.0 и ещё двух USB 3.1. Правда, шлейфов для их подключения в комплекте "материнки" не было: вероятно, имелось в виду, что они должны быть в комплекте корпуса компьютера (ну, бывает и такое).

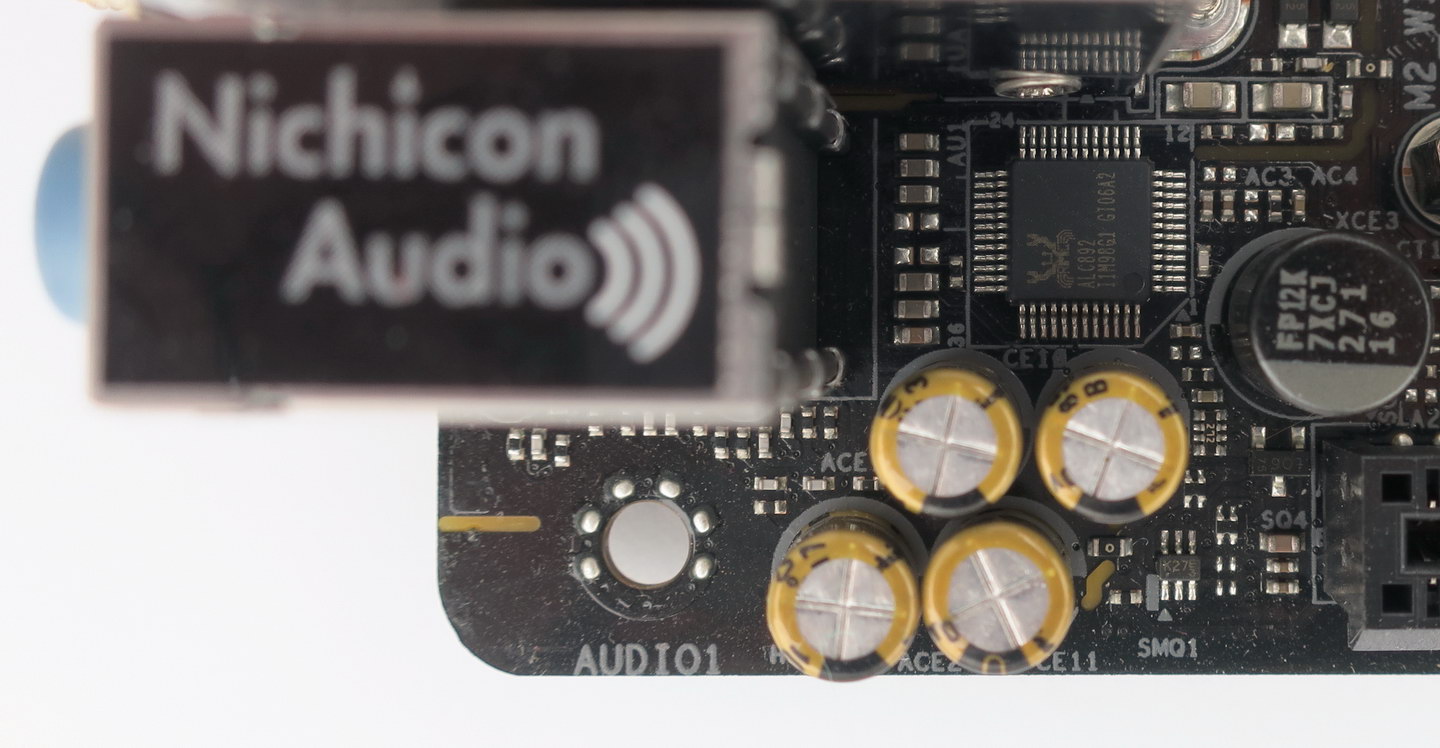

Звуковая подсистема платы установлена в углу от греха подальше для минимизации помех и "наводок":

Звуковая подсистема материнской платы ASRock Z370M-ITX/ac

За формирование звука отвечает микросхема ALC892 производства Realtek. Это - обычное на сегодня решение с поддержкой 7.1-канального звука и звука с качеством HD. Для работы в максимальной конфигурации колонок к плате нужно подключить шлейф для вывода звука на переднюю панель компьютера, т.к. собственных аудио-разъёмов на задней панели "материнки" для этого будет недостаточно. Этот шлейф должен быть в комплекте корпуса, при "материнке" его не обнаружено.

Украшают звуковую систему четыре "золотых" конденсатора Nichicon.

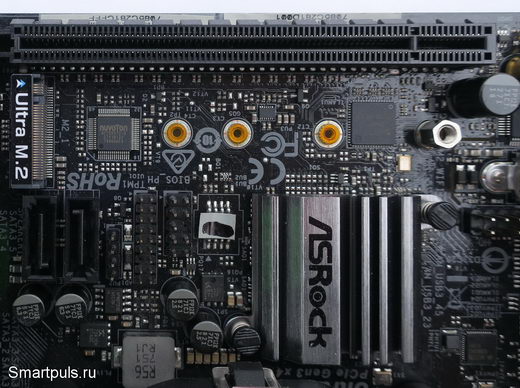

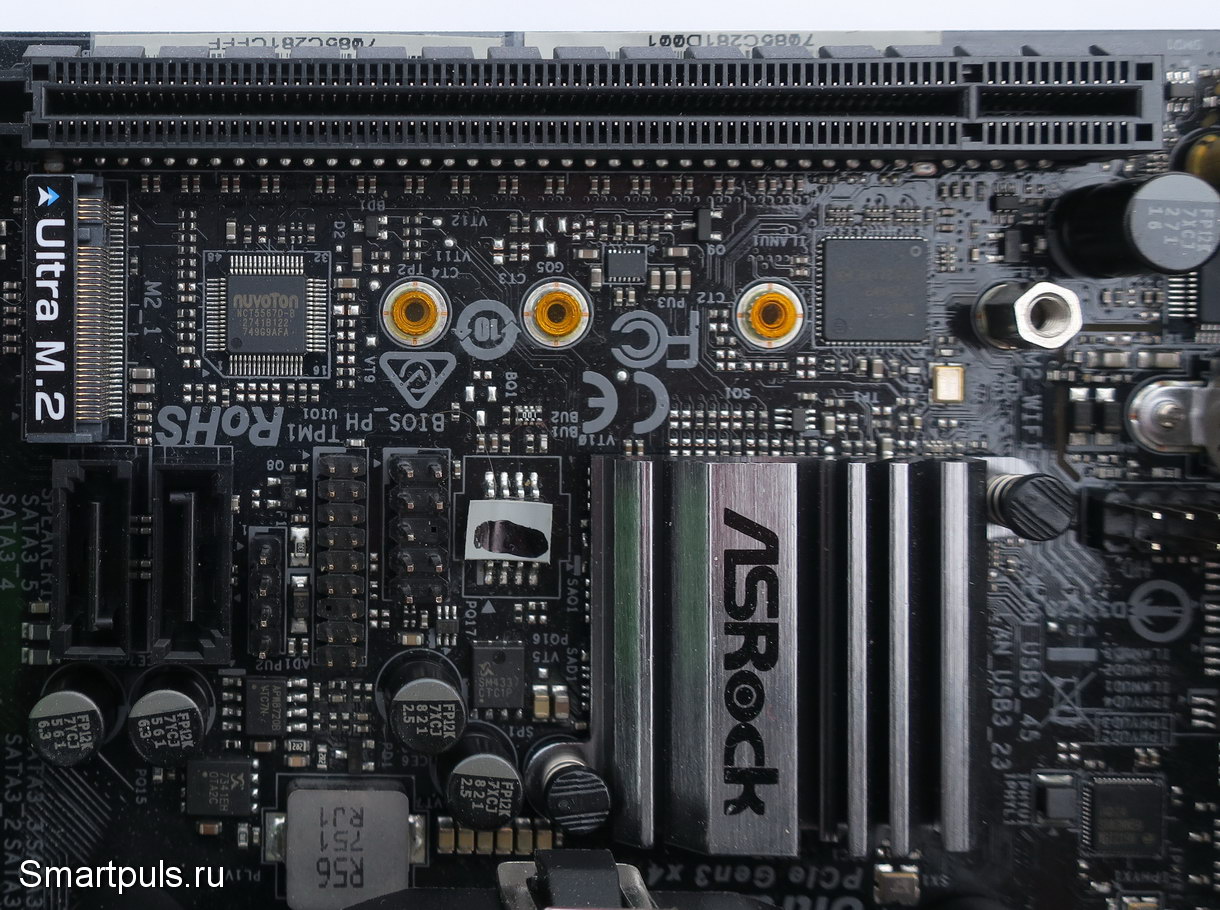

На плату можно установить SSD-накопитель с разъёмом M.2 разных типоразмеров, максимальный типоразмер - 22x80 мм:

Разъём M.2 для SSD

Как это сейчас принято, плата "понимает" SSD-накопители как с интерфейсом SATA, так и PCI-E до 4-х линий передачи данных.

Производитель предупреждает, что если в слот M.2 будет установлен накопитель с интерфейсом SATA, то коннектор SATA3_0 на плате работать не будет (они используют общие ресурсы).

Теперь - устанавливаем на плату память (два модуля DDR4), процессор и кулер, и дальнейший осмотр продолжаем уже вместе с ними.

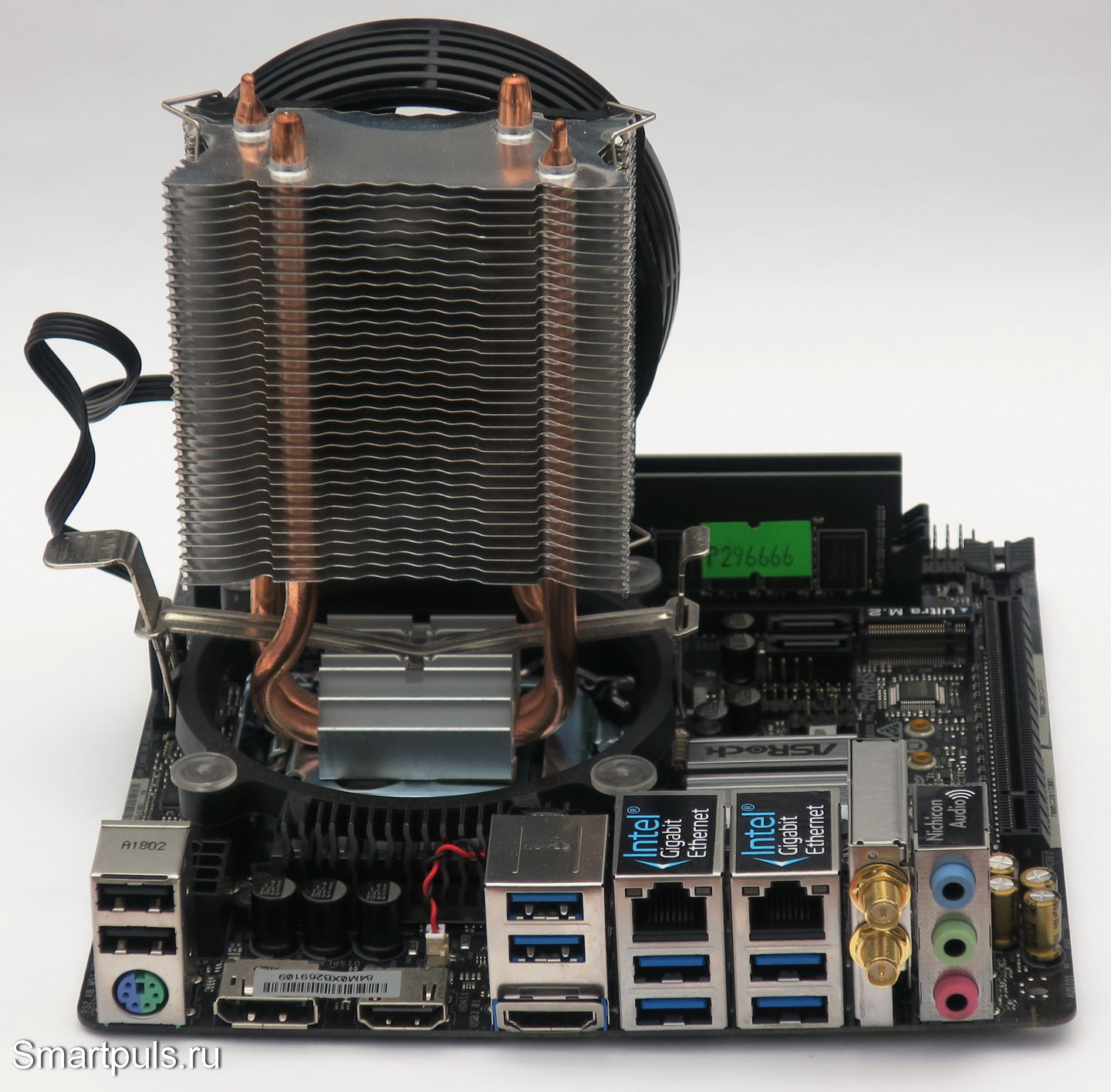

Осмотрим разъемы на задней панели "материнки". Их - очень много:

материнская плата ASRock Z370M-ITX/ac - тест и обзор

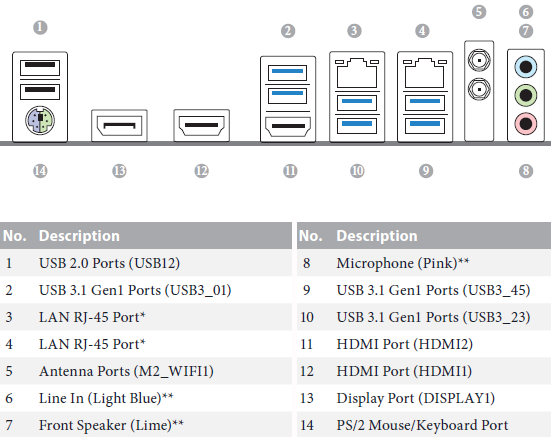

Тут, конечно, можно долго и нудно описывать, какой разъём для чего; но лучше я просто приведу картинку из "Руководства пользователя", где всё наглядно расписано:

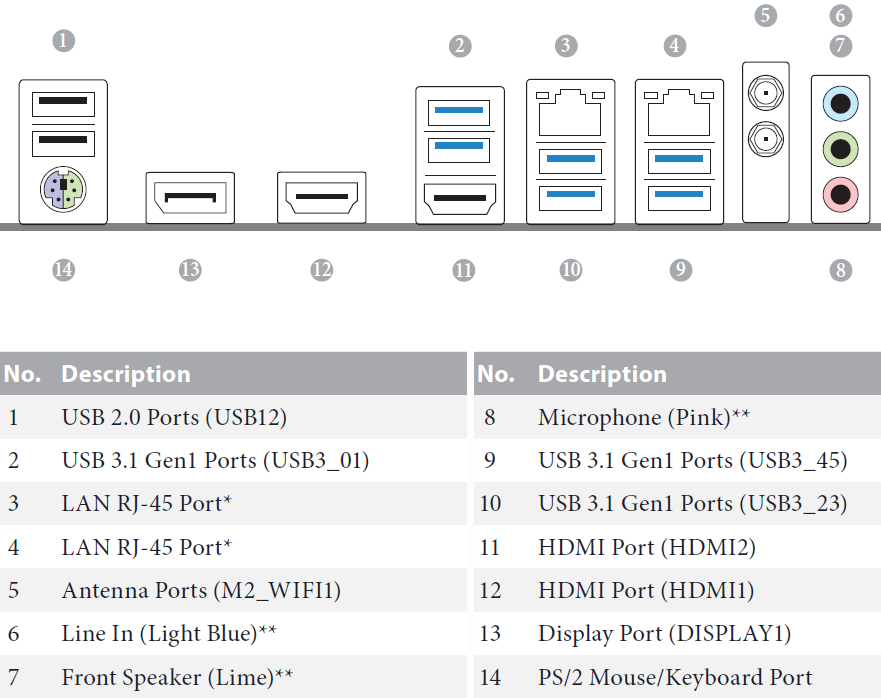

Назначение соединителей на задней панели материнской платы ASRock Z370M-ITX/ac

Здесь надо обратить внимание на два момента касательно соединения с кабельной сетью передачи данных (LAN) и беспроводной сетью.

Наличие возможности соединения с беспроводной сетью - очень позитивно, поскольку позволит в малогабаритном "однокомнатном" офисе обойтись без прокладки кабельной сети (LAN). Компьютеры с такой (или подобными) материнками можно будет соединять между собой и с интернетом через беспроводную сеть.

А что касается проводной сети, то для неё здесь предусмотрено аж целых два независимых разъёма с персональными контроллерами. Это уже в какой-то мере серверные "замашки", которые для обычных пользователей вряд ли будут актуальны.

Морально устаревший порт PS/2 может пригодиться на тот случай, если материнка не "поймёт" при работе в настройках БИОС-а имеющуюся у Вас мышку или клавиатуру .

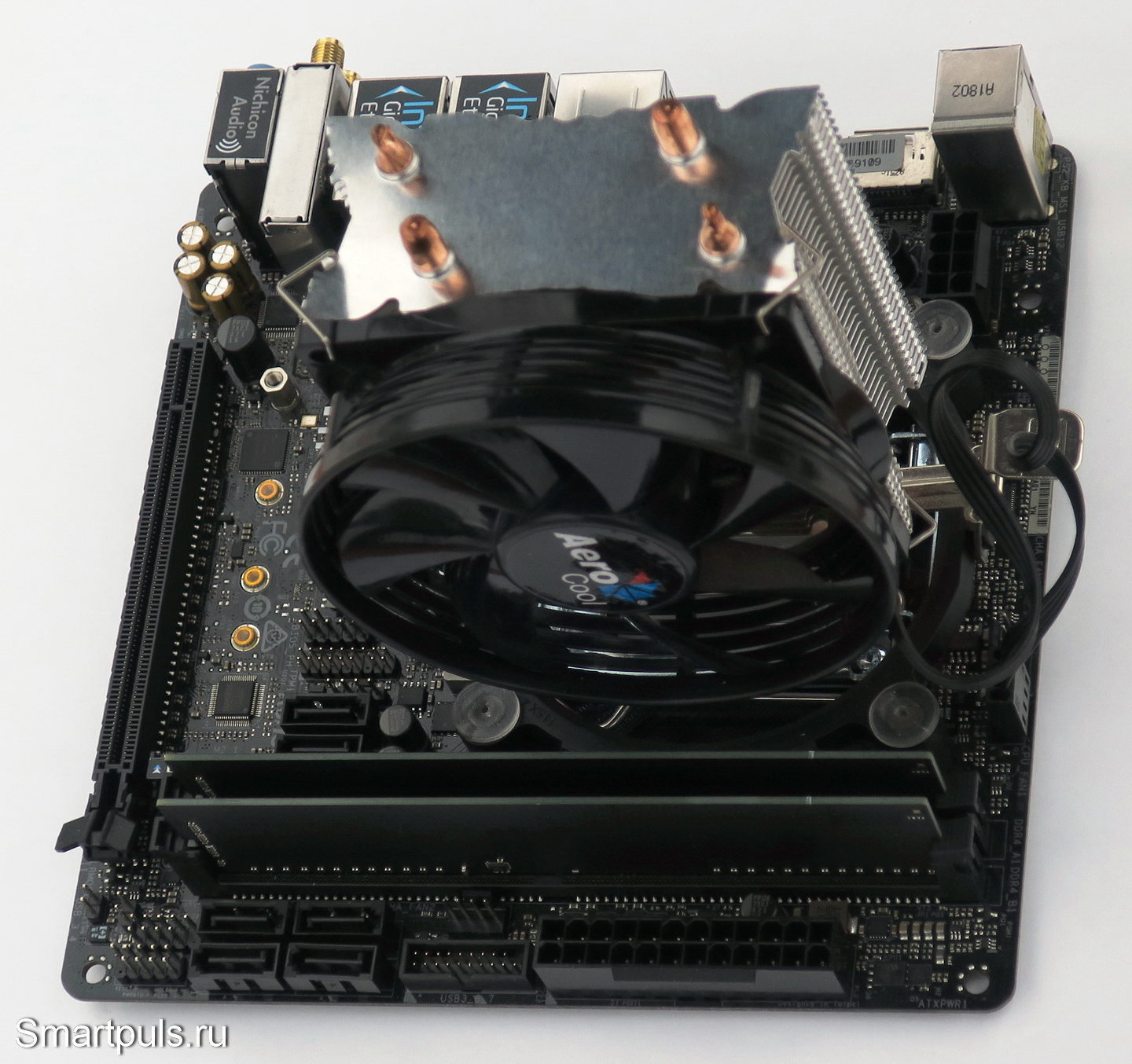

Теперь - досмотрим материнку в полной комплектации с других сторон.

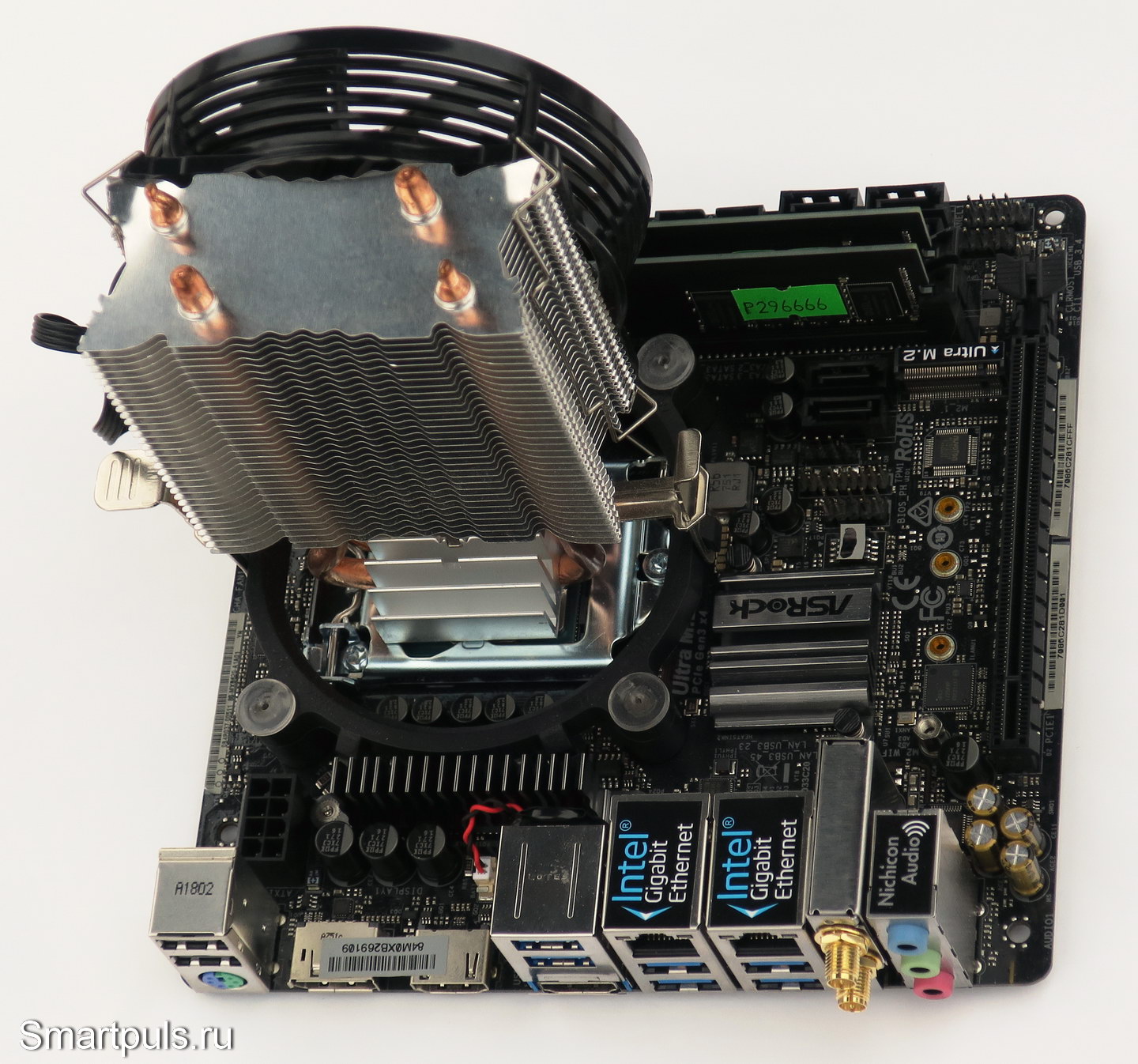

обзор материнской платы ASRock Z370M-ITX/ac

Здесь надо обратить внимание на небольшое расстояние от планок памяти до крепежа процессорного кулера. Для стандартных и "высокорослых" кулеров это - не проблема. Но для "заковыристых" кулеров (очень широких) это может быть проблемой.

Обратный ракурс:

обзор материнской платы ASRock Z370M-ITX/ac

К выше сказанному здесь добавить почти нечего. Разве что напомнить, что слот PCI-E 3.0 x16 здесь - только один. Так что экстремальным геймерам (очень богатым), сооружающим конструкции из нескольких видеоплат, эта материнка не подходит. Для "рядовых" геймеров - всё здесь нормально.

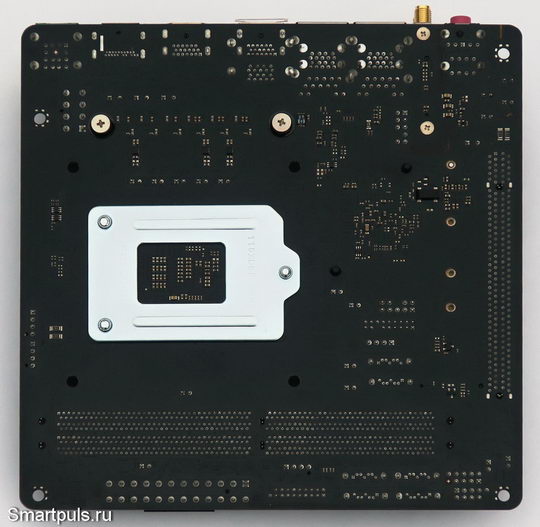

И, наконец, посмотрим на плату с нижней стороны:

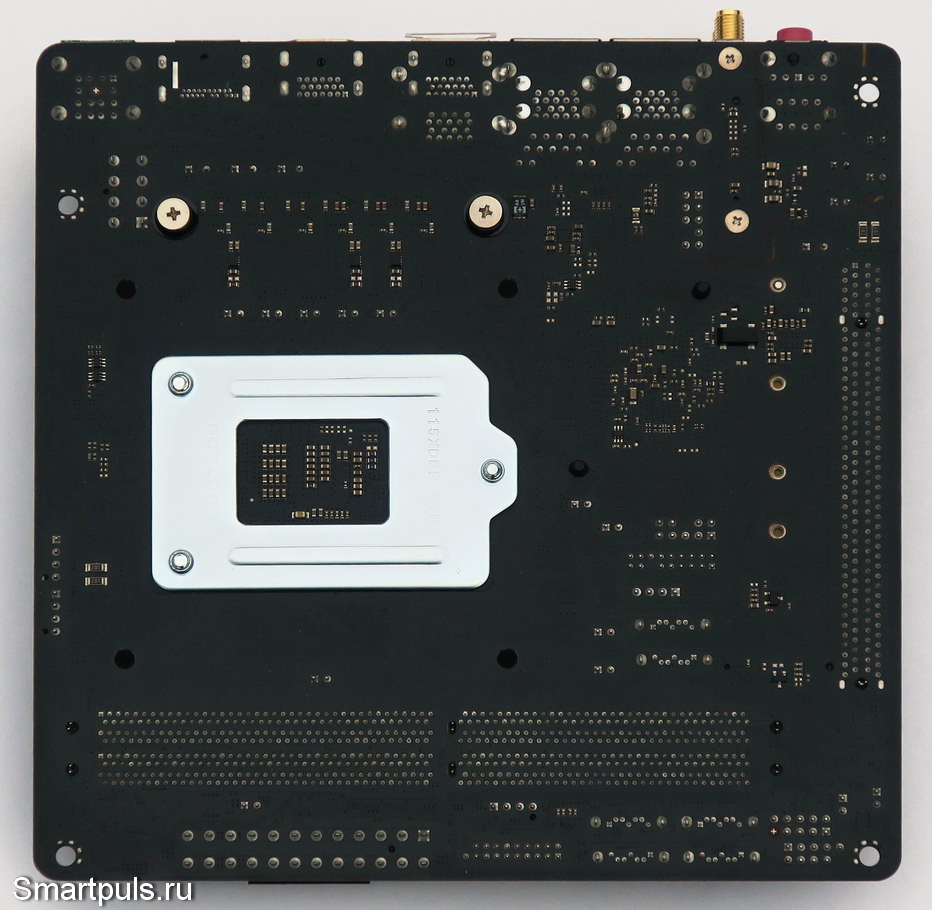

материнская плата ASRock Z370M-ITX/ac - вид снизу

Обратная сторона платы - почти пустая, никаких значимых элементов здесь нет.



Настройки BIOS материнской платы ASRock Z370M-ITX/ac

BIOS у этой материнки - богат и красив. Впрочем, теперь он уже и не BIOS вовсе, а UEFI (Unified Extensible Firmware Interface). Но его возможности всё равно в конечном счетё определяются возможностями аппаратуры, а красота - это дело десятое. :)

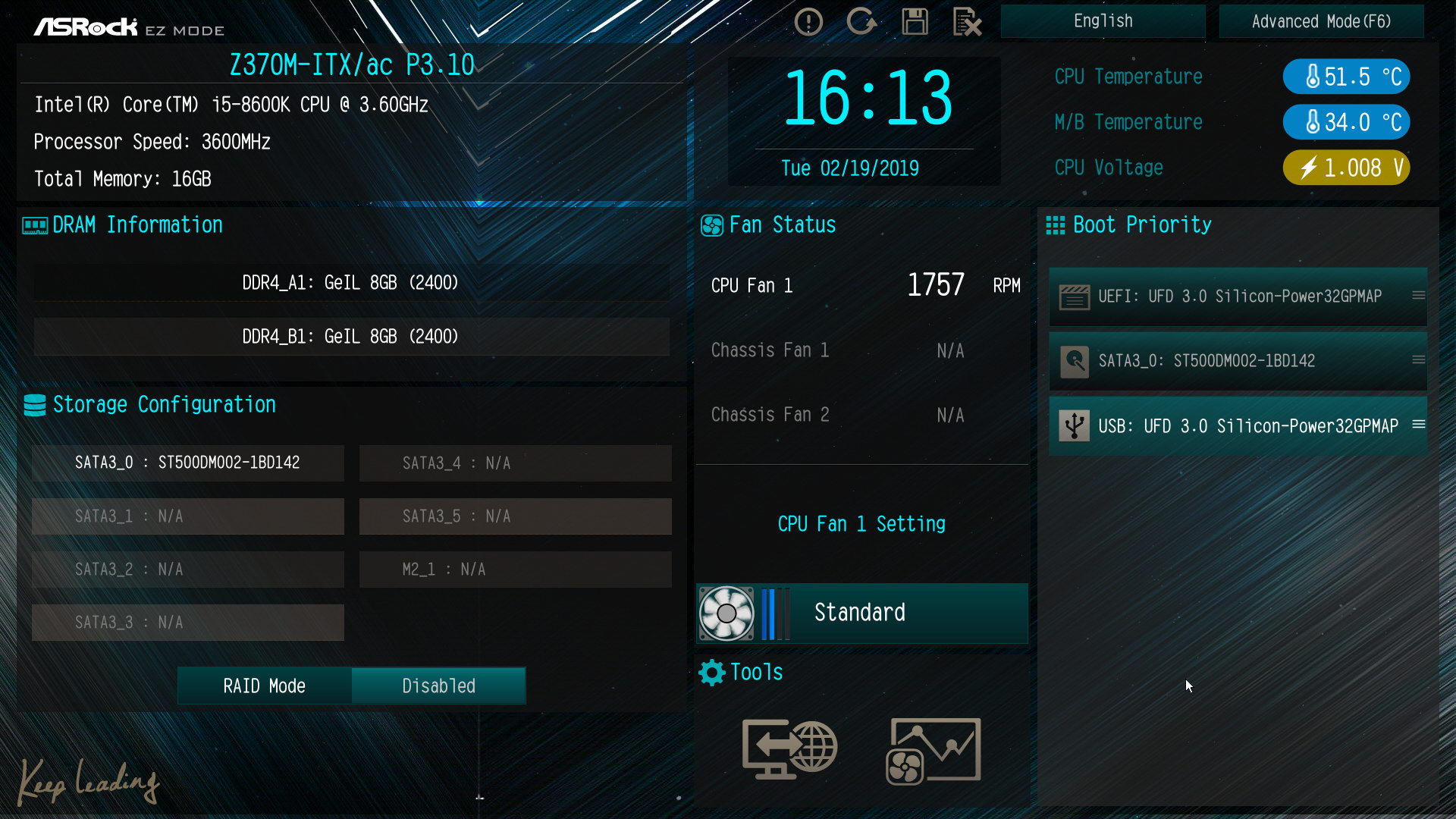

Входная страница BIOS-а - скорее информационная, чем настроечная. Но зато информация о системе - достаточно детальная:

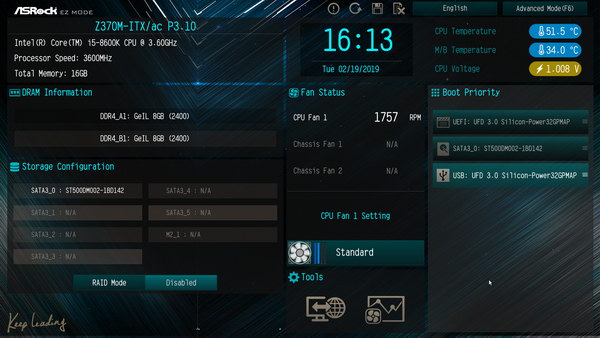

BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac

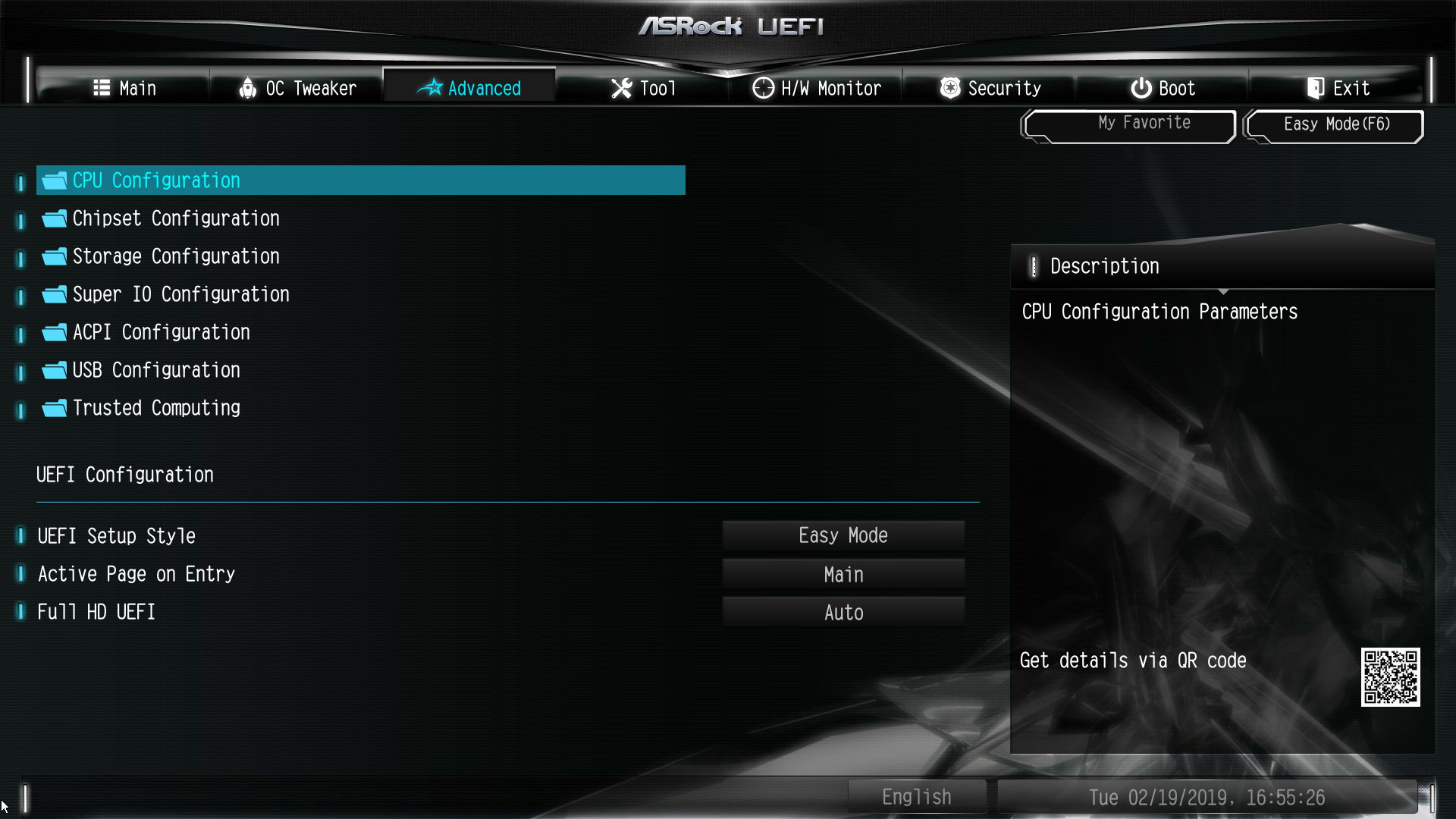

А вот после перехода в Advanced Mode там можно найти много-много разных "тонких" настроек.

Кратко пробежимся по некоторым пунктам Advanced Mode.

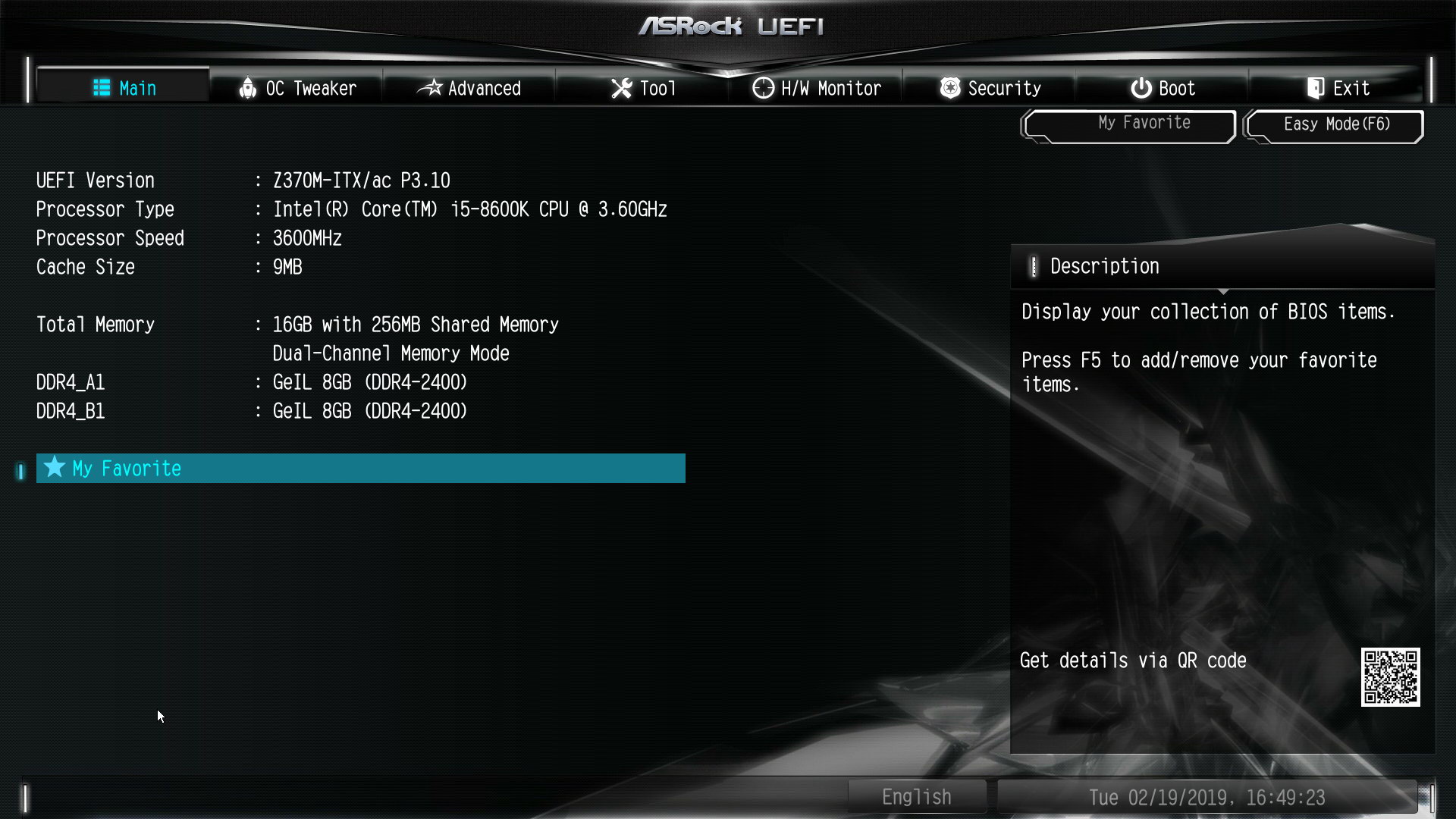

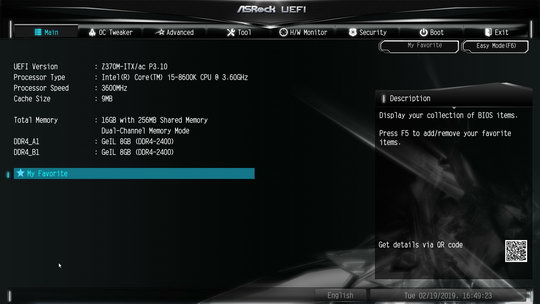

Раздел "Main":

BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac

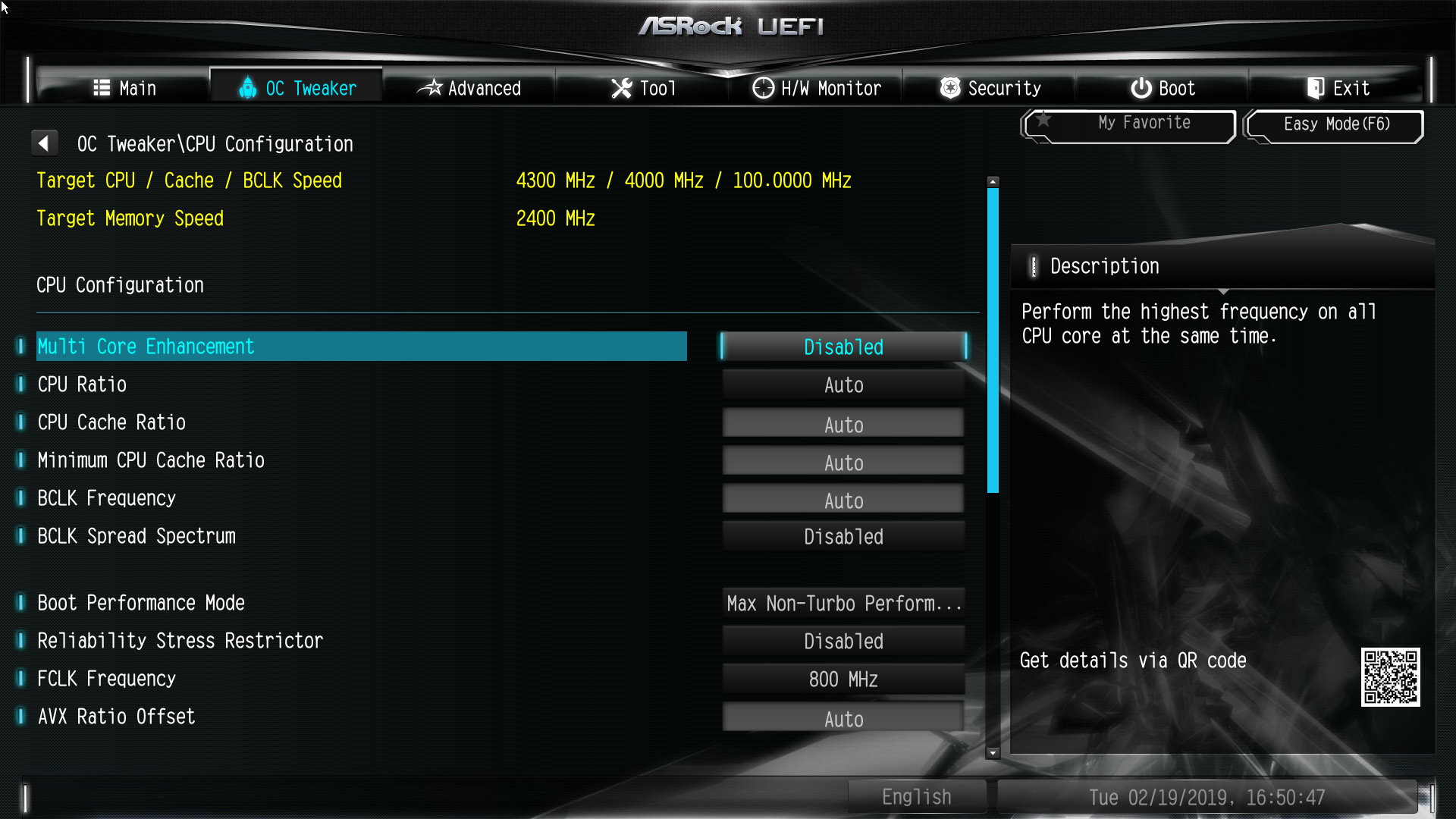

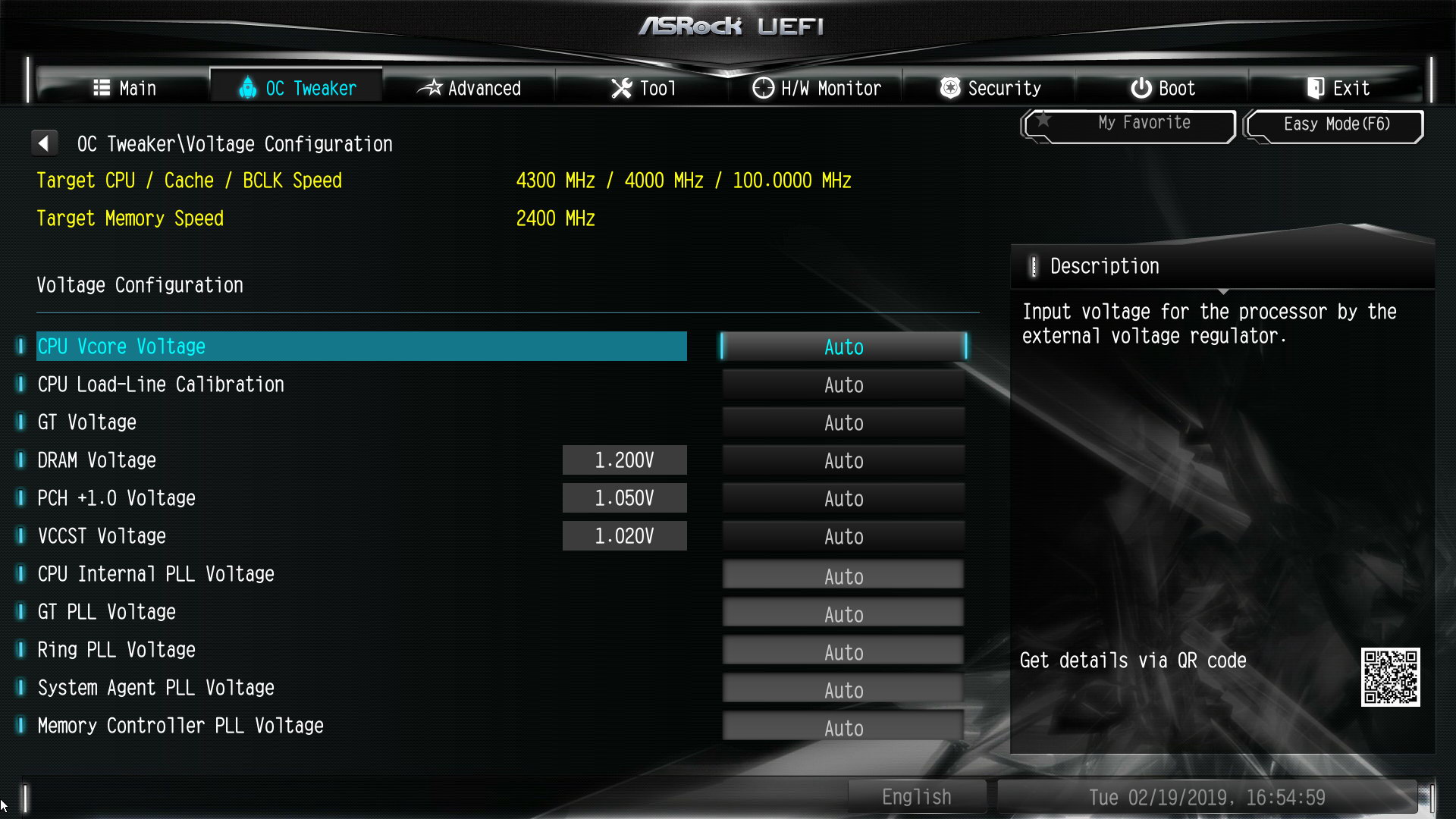

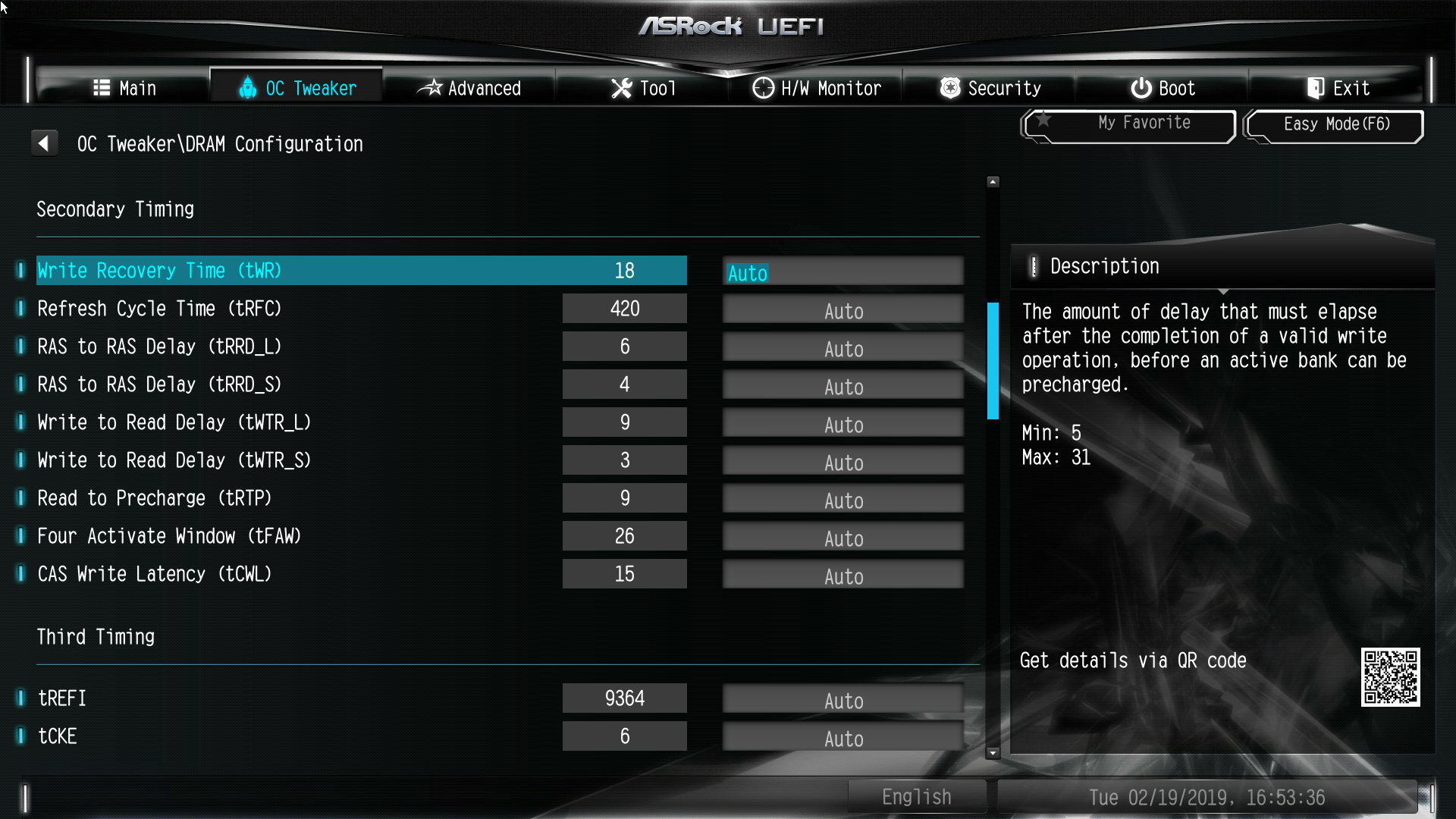

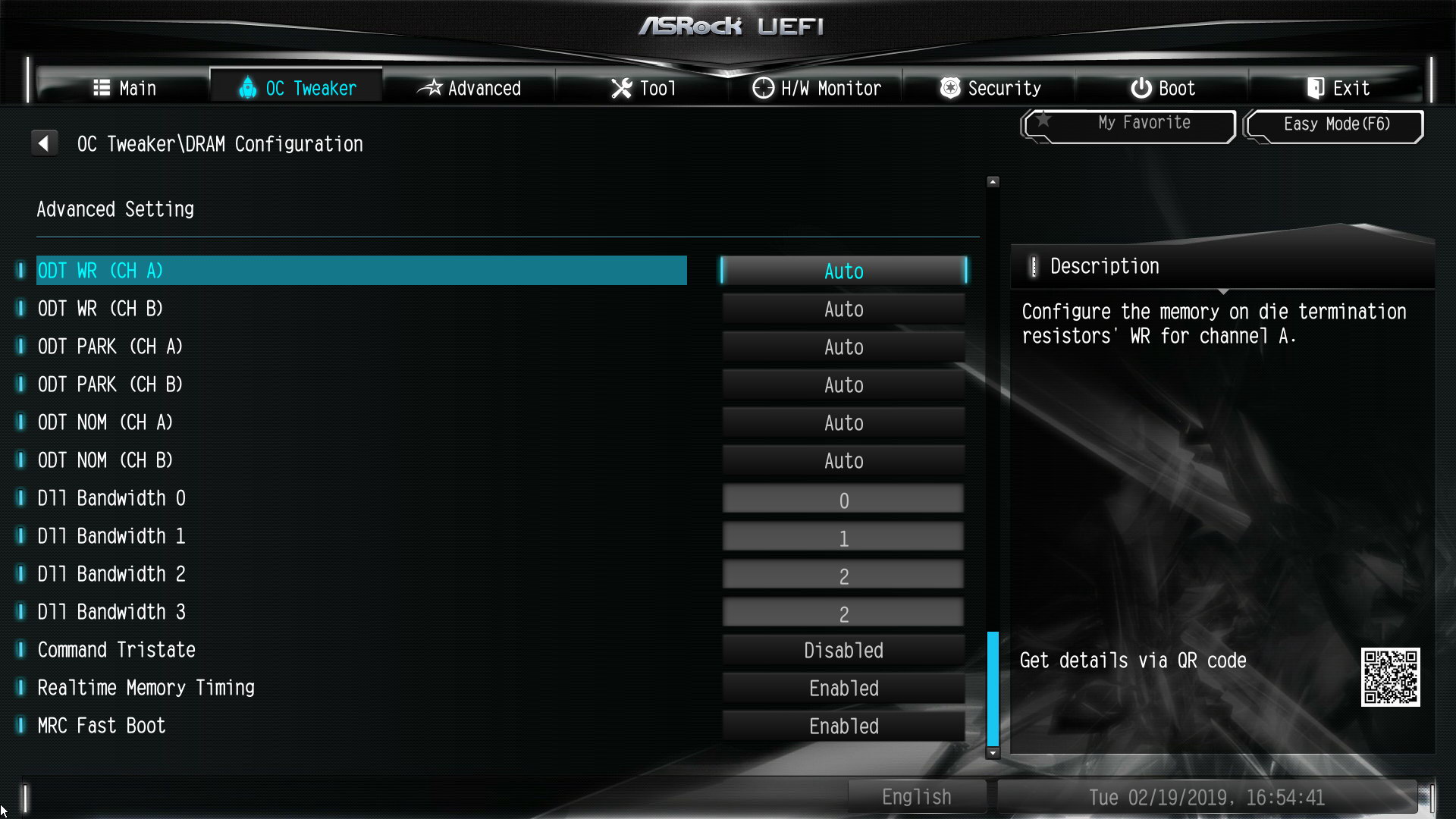

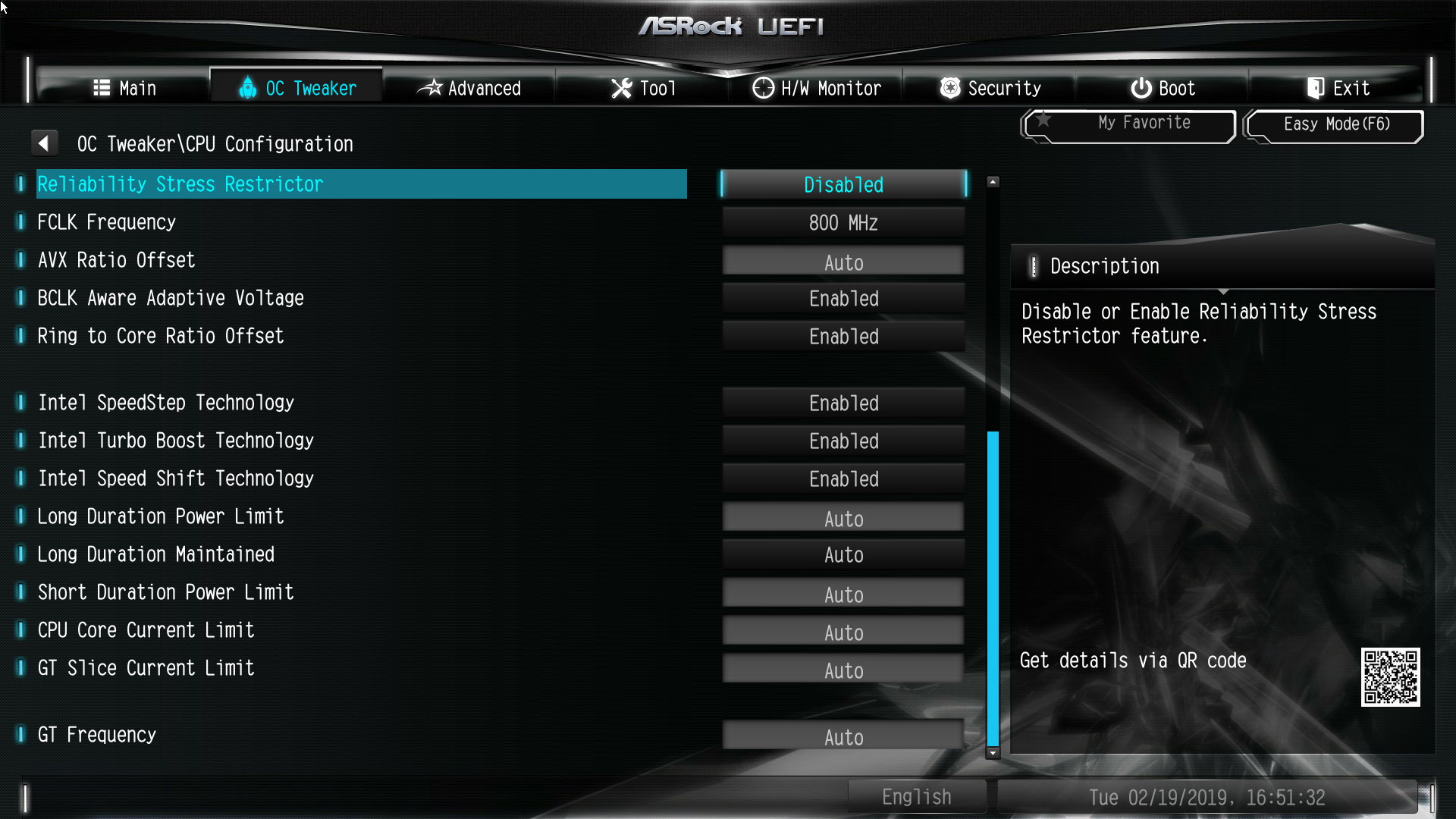

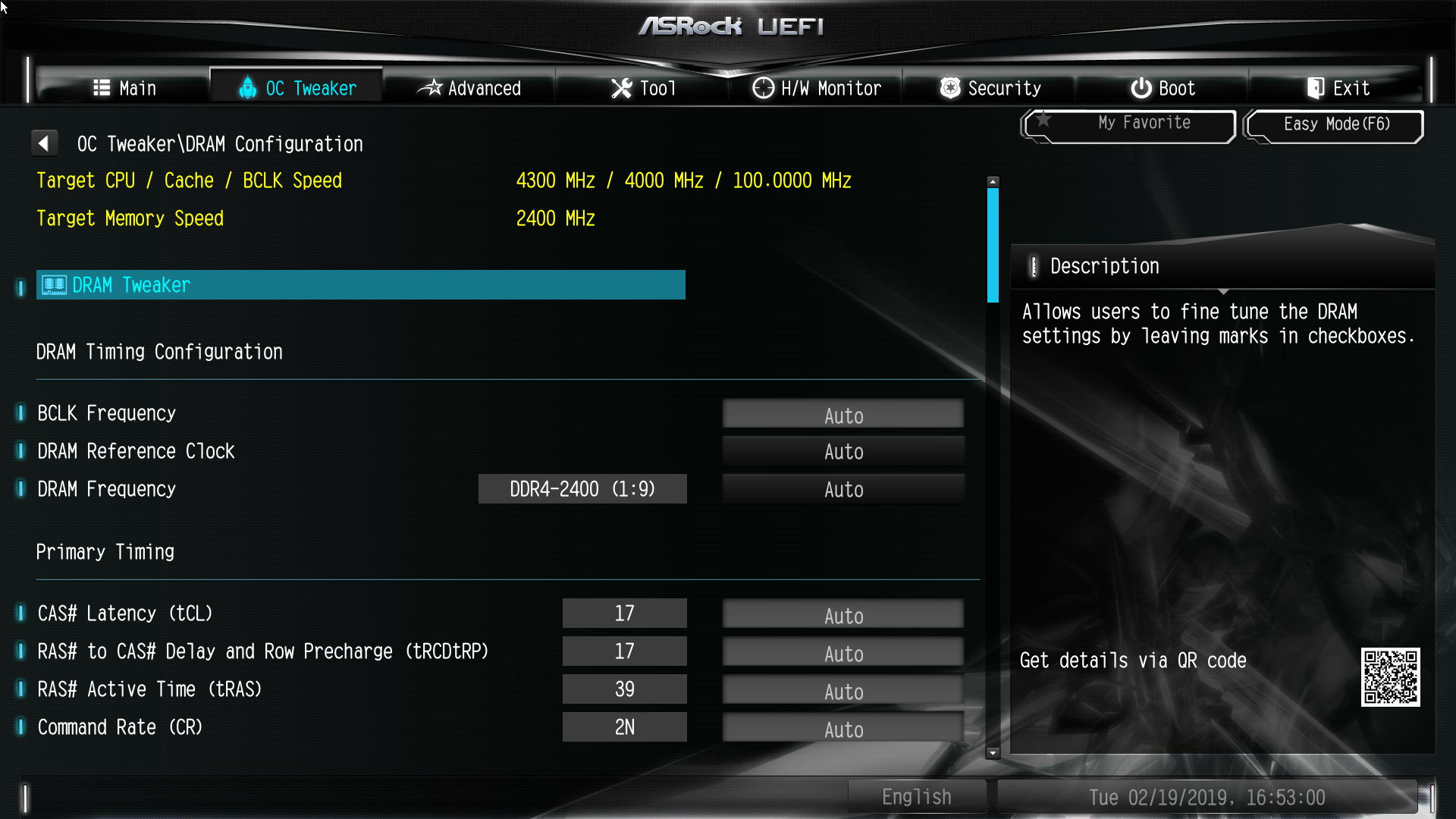

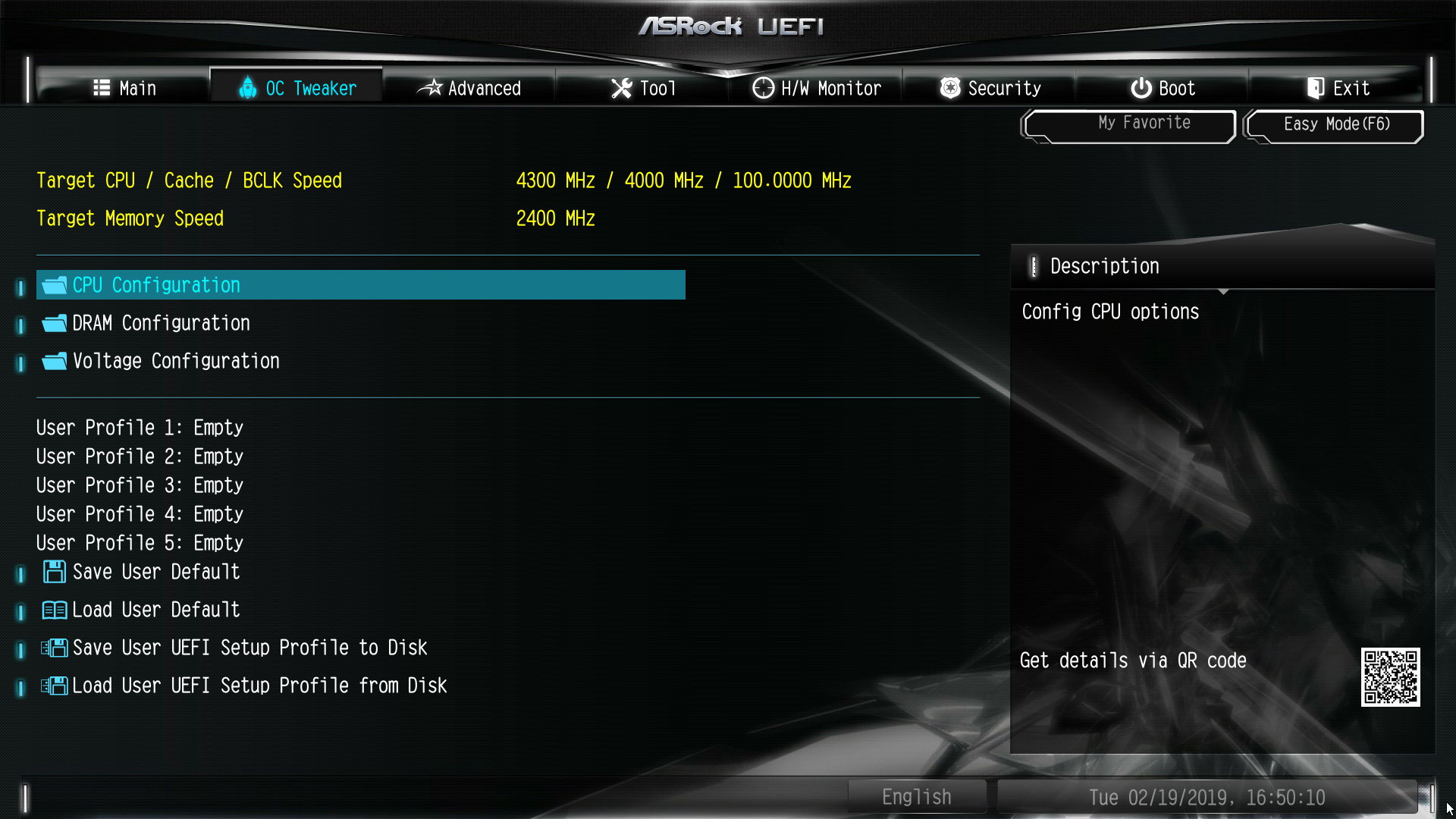

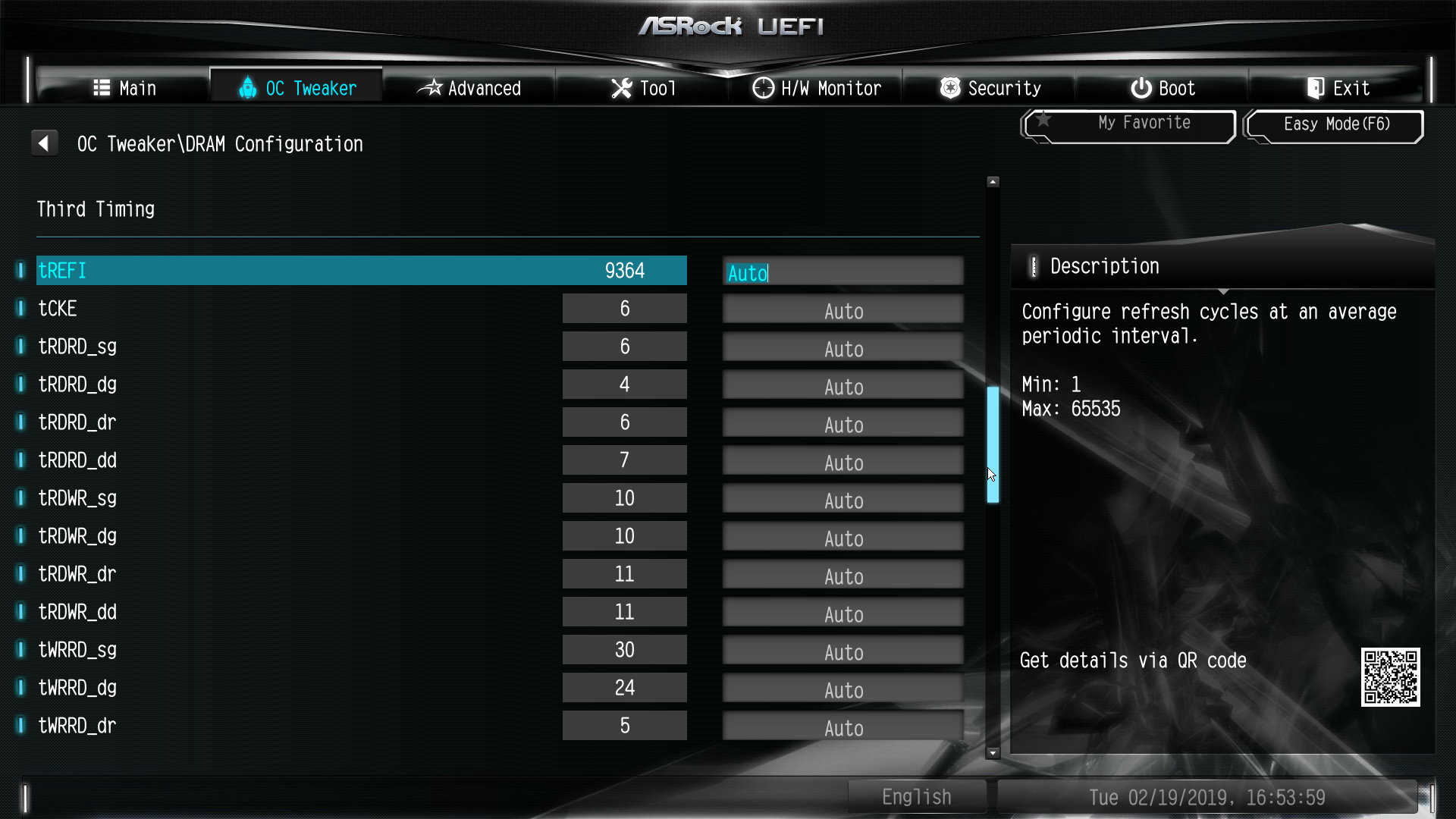

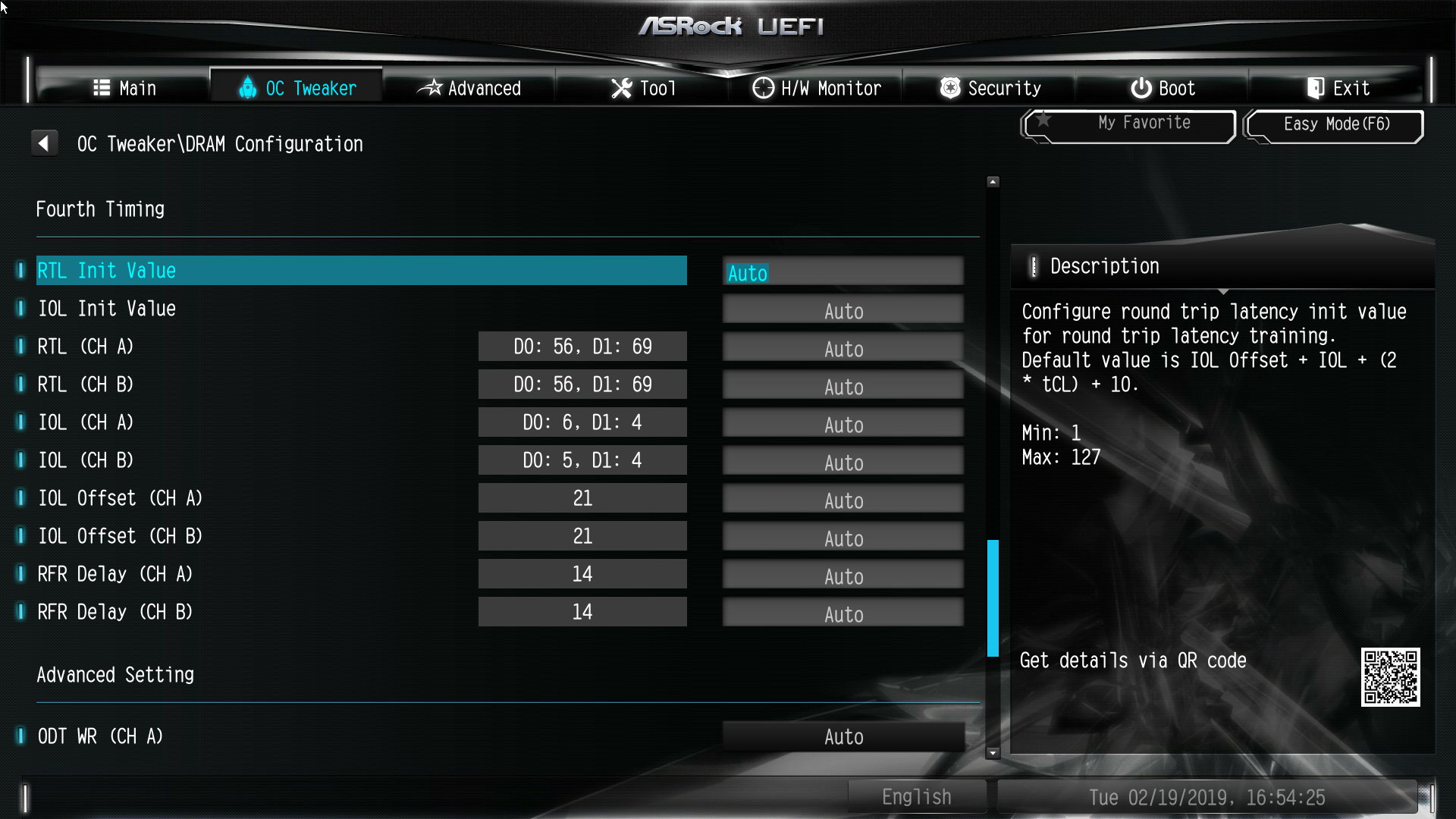

Раздел "OC Tweaker" (здесь - управление "разгоном", когда это возможно):

BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел OC Tweaker    BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел OC Tweaker    BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел OC Tweaker

BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел OC Tweaker    BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел OC Tweaker    BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел OC Tweaker

BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел OC Tweaker    BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел OC Tweaker    BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел OC Tweaker

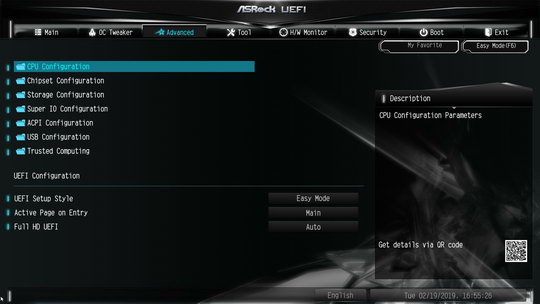

Раздел "Advanced":

BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел Advanced

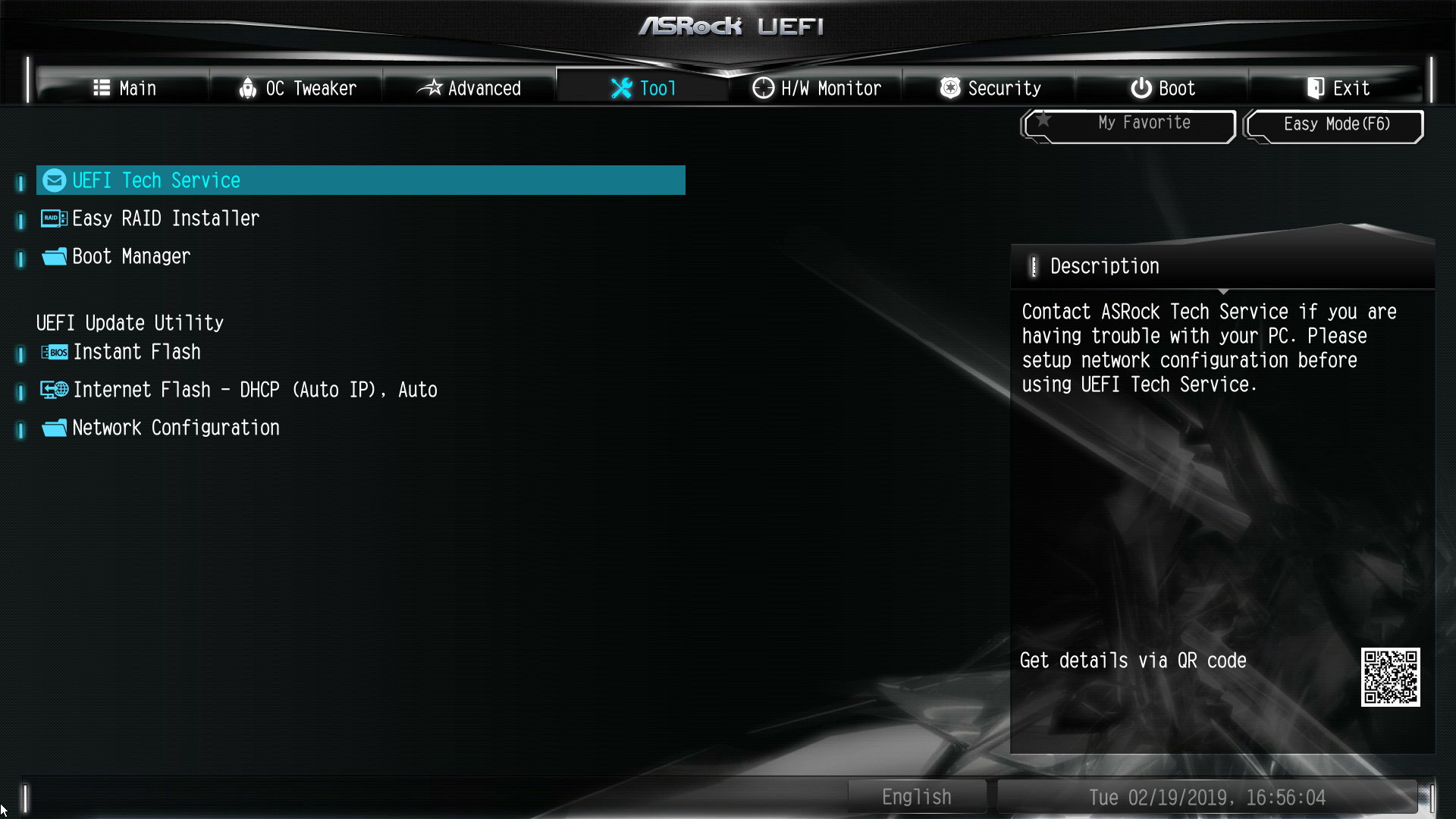

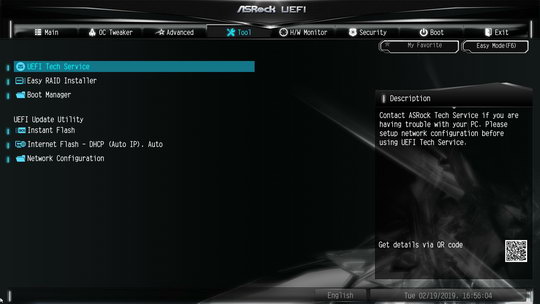

Раздел "Tool":

BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел Tool

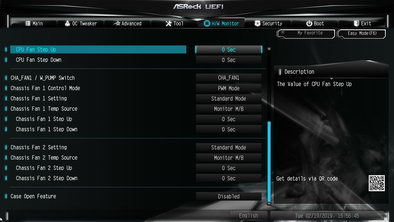

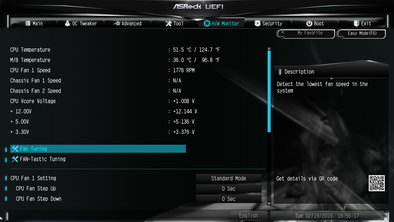

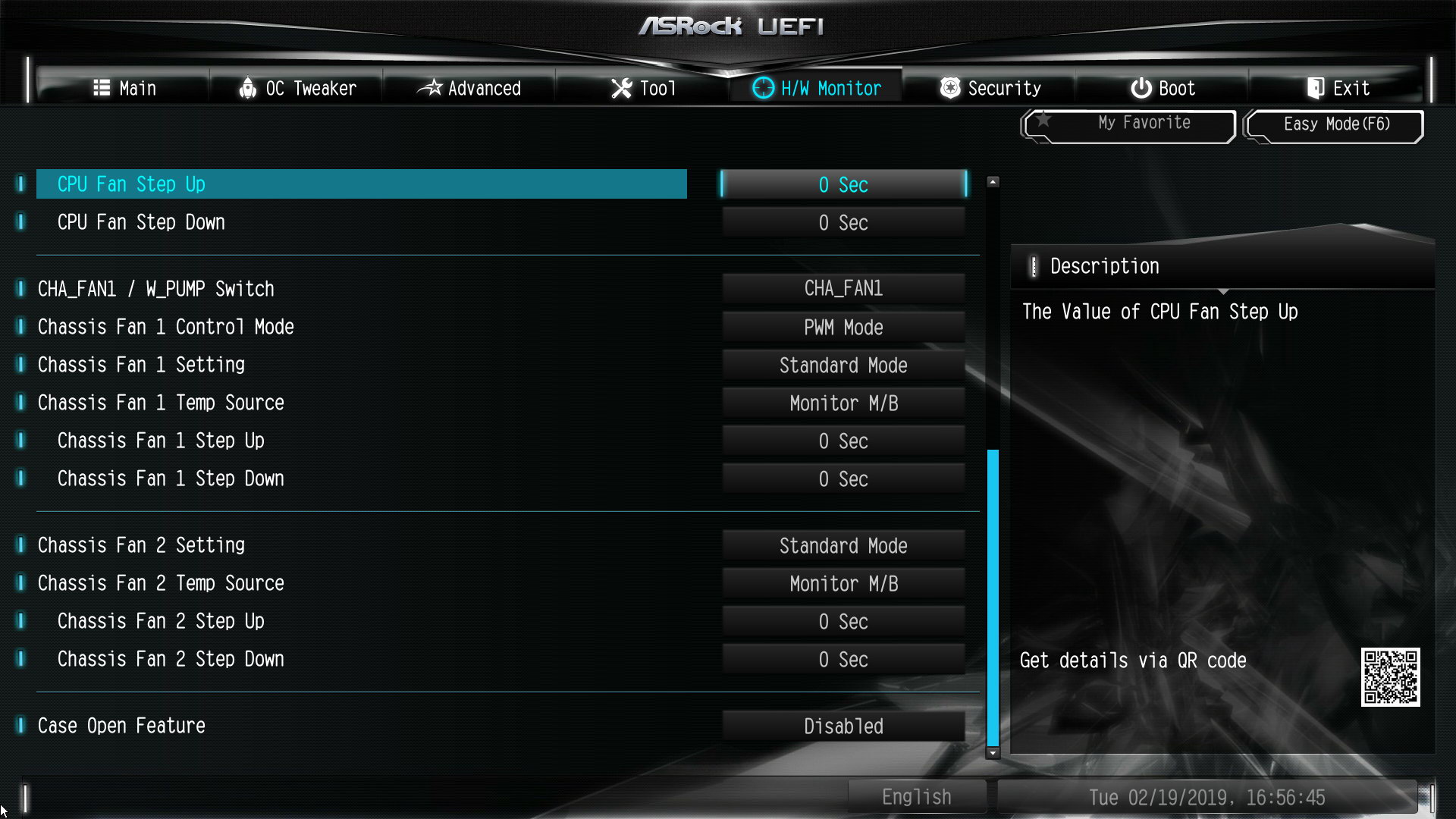

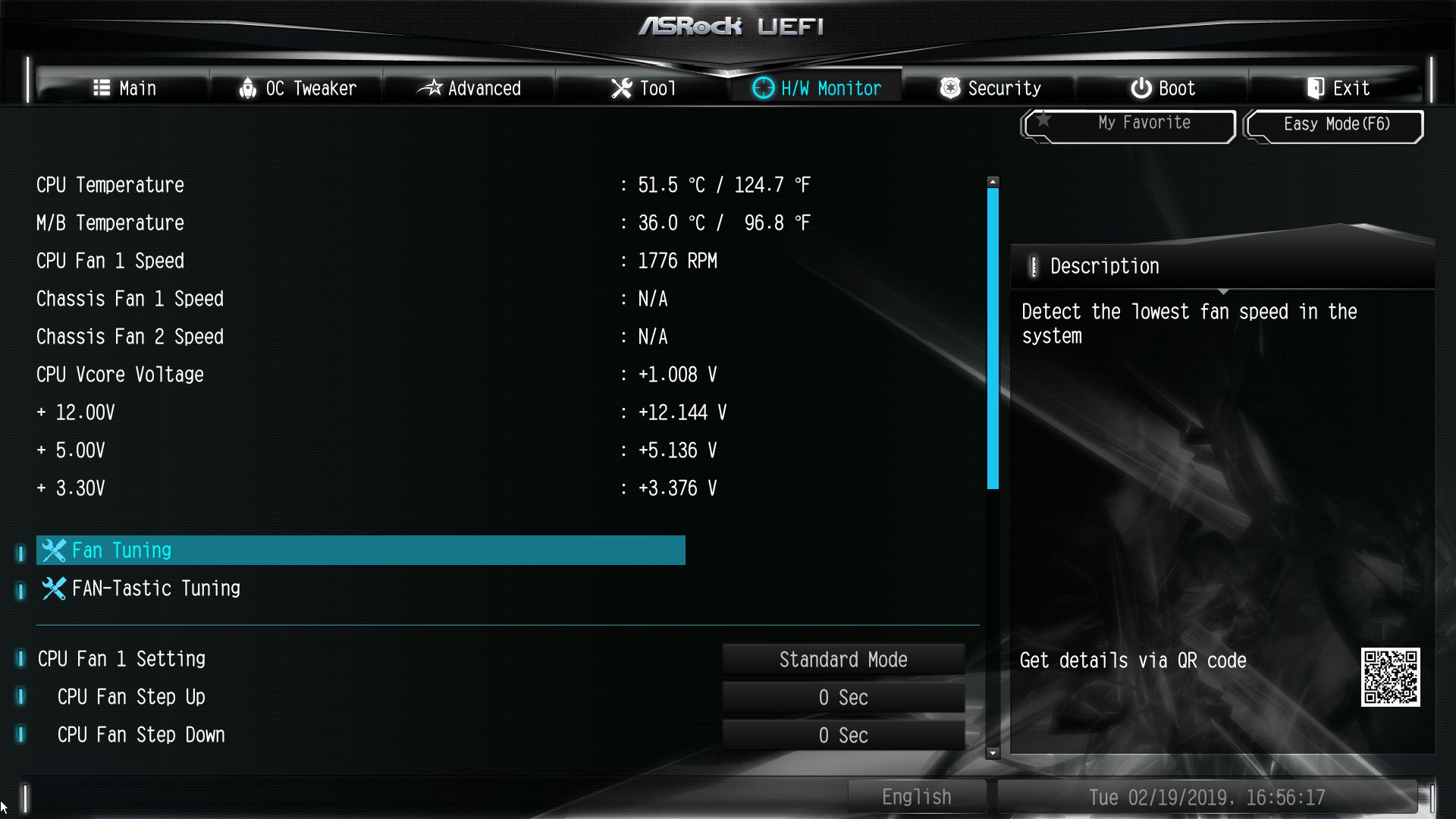

Раздел "H/W Monitor":

BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел H/W Monitor  BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел H/W Monitor

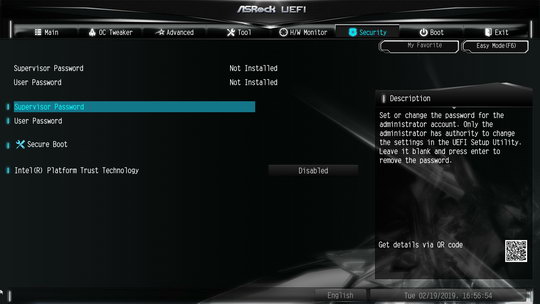

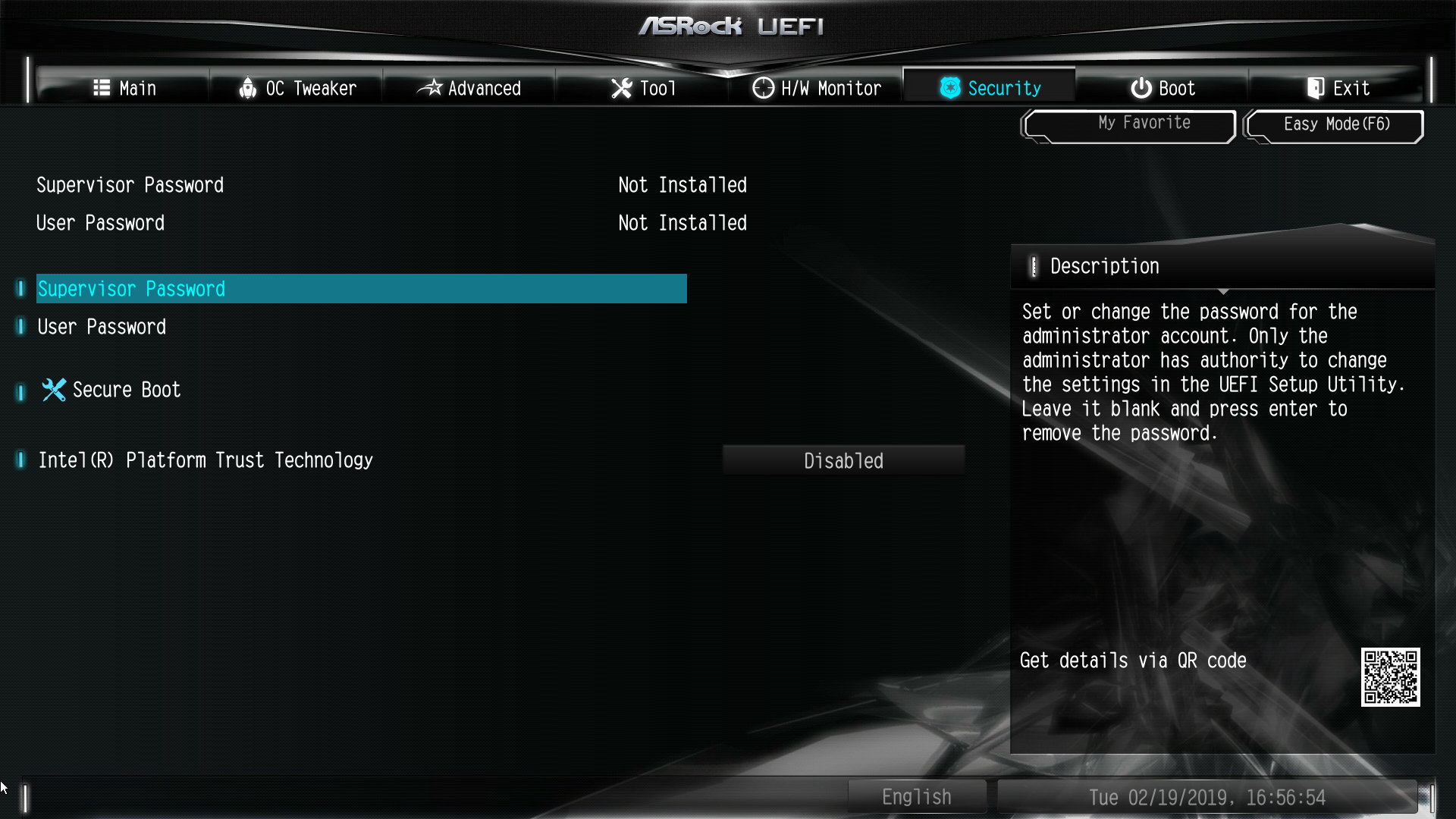

Раздел "Security":

BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел Security

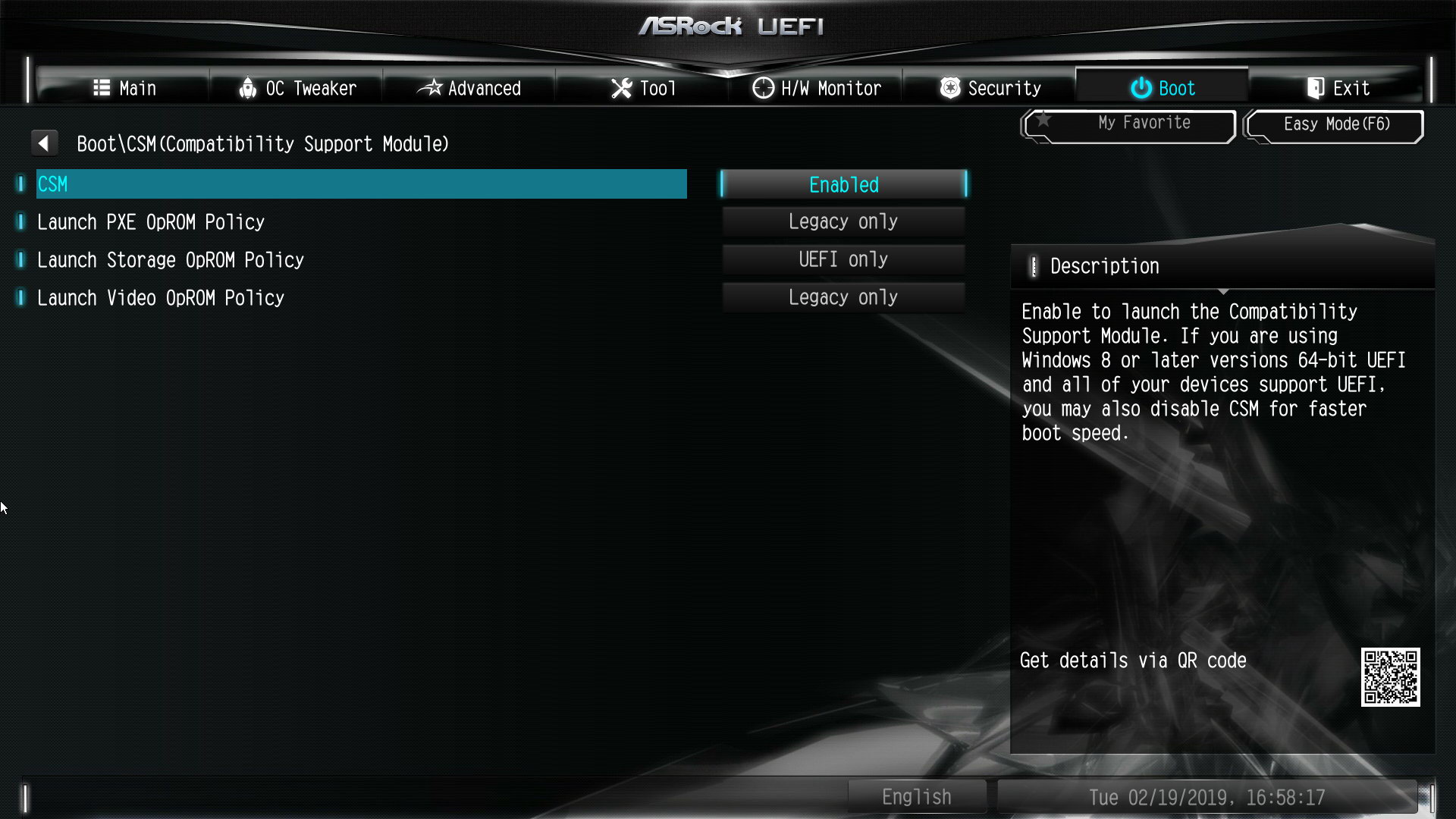

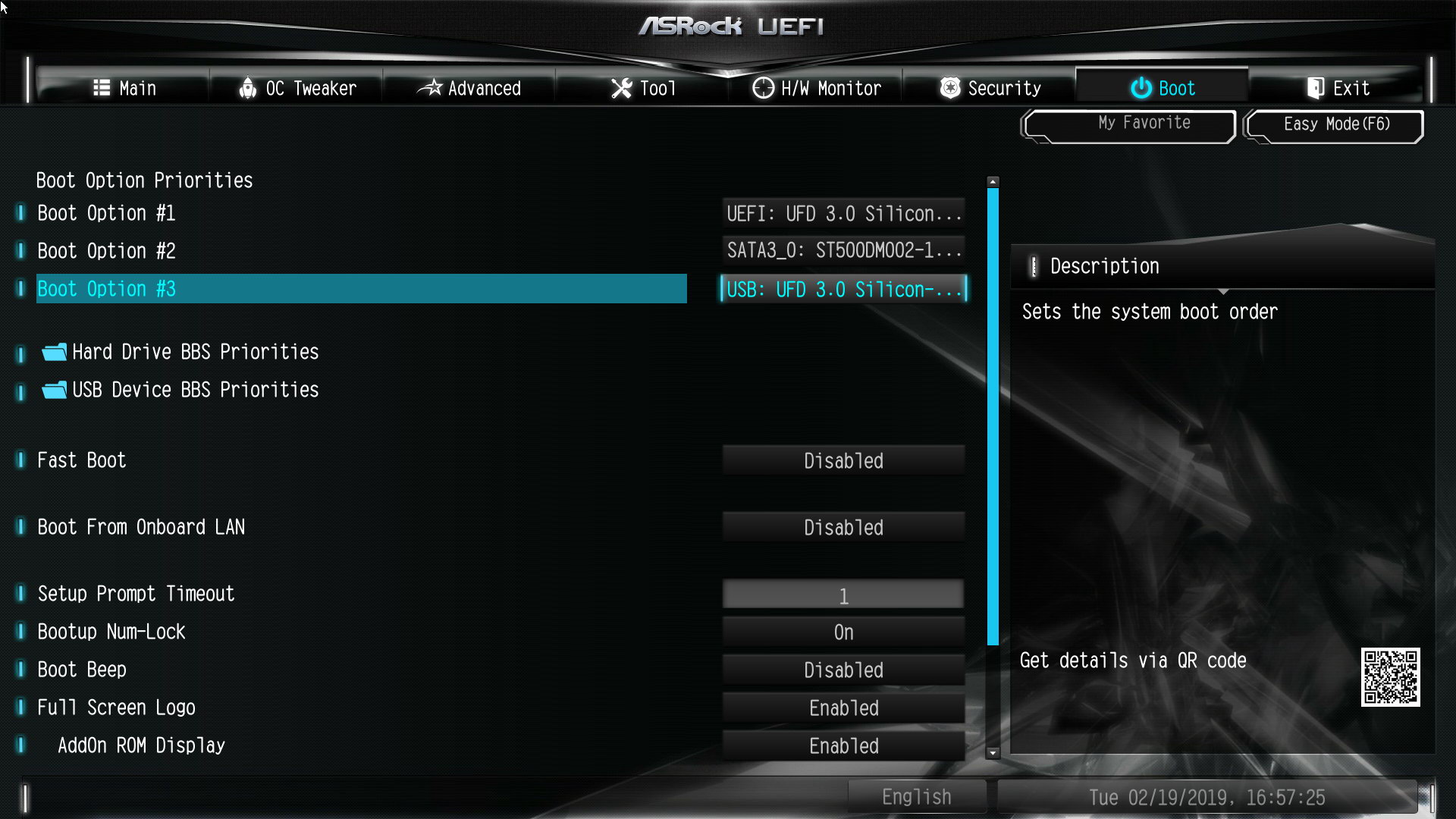

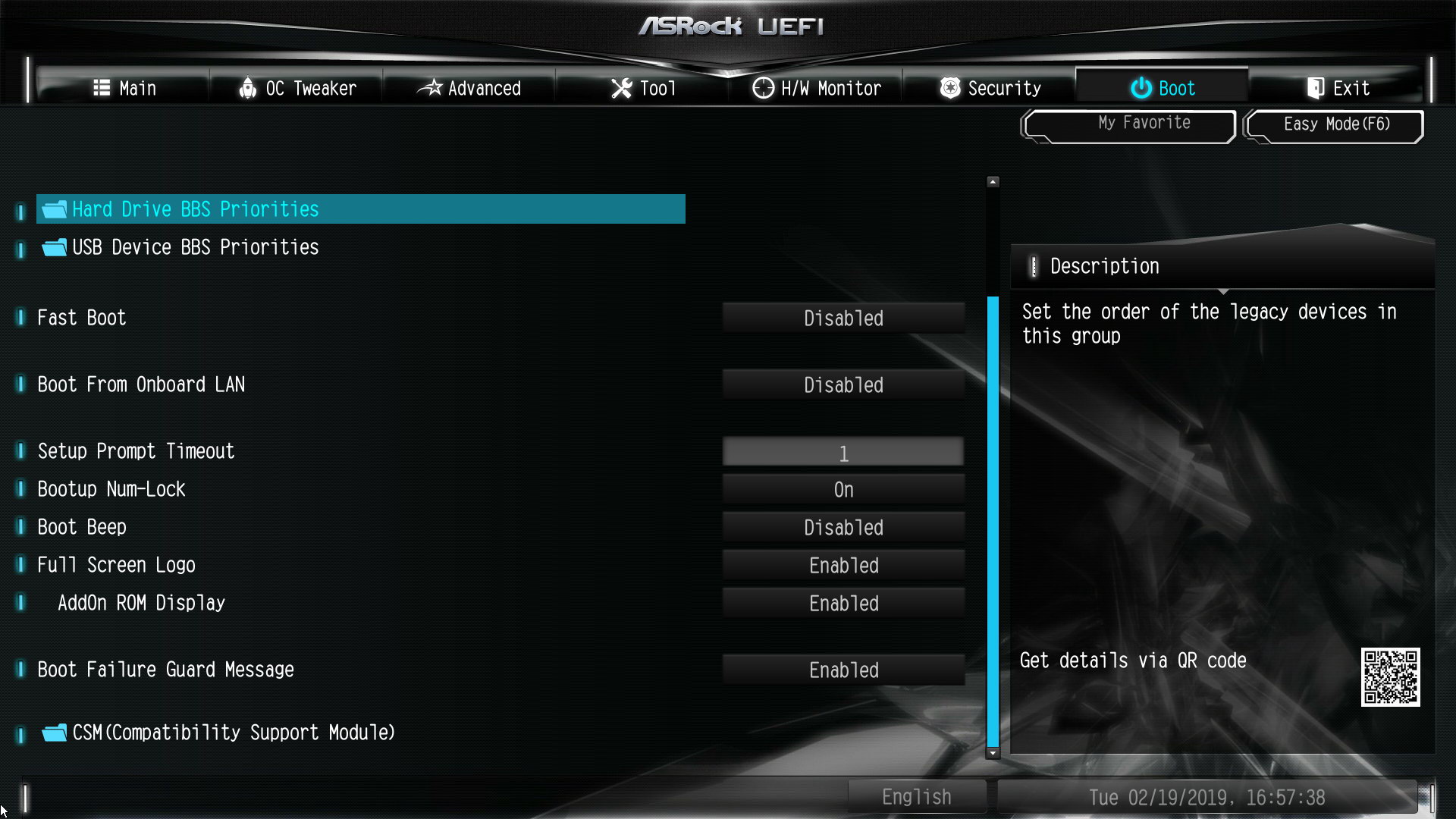

Раздел "Boot":

BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел Boot    BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел Boot    BIOS (UEFI) материнской платы ASRock Z370M-ITX/ac - раздел Boot

Далее - проверяем материнку в боевой работе установкой Windows 10!


Установка Windows 10

Установка Windows производилась обычным на сегодня способом - с флешки. Установка прошла довольно быстро и без проблем; но для некоторой части устройств материнки в дистрибутиве Windows не нашлось оптимальных драйверов; а для другой части - вообще никаких.

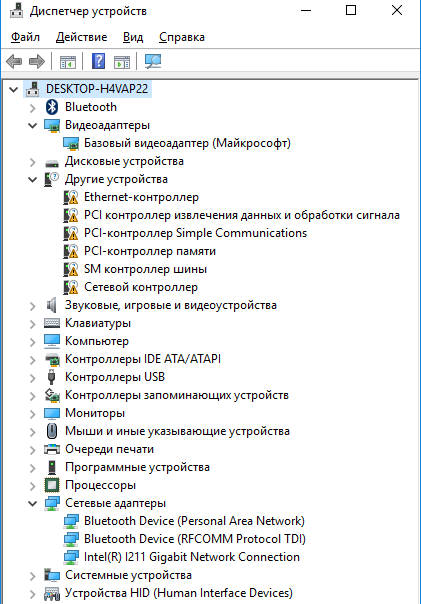

В итоге после первоначальной установки Windows диспетчер устройств принял такой вид:

Windows диспетчер устройств

В связи с этим необходимо было установить штатные драйвера на материнку.

Тут было два пути: либо, воспользовавшись работоспособным сетевым соединением, закачать все нужные драйвера по сети; либо установить их с приложенного диска.

Я пошел вторым путём (наиболее простым, как мне кажется).

Для этого на другом компьютере я с диска перекопировал драйвера на флешку, а уже с неё всё установил. Мораль: компьютеры с оптическими приводами до сих пор нужны!

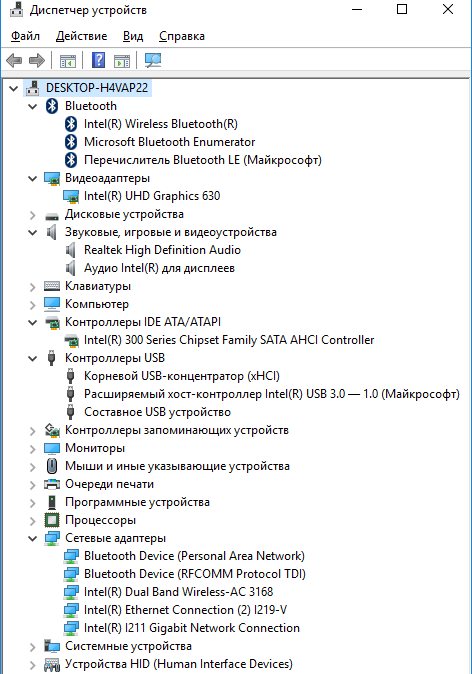

После установки драйверов диспетчер устройств принял такой вид:

После этого, в принципе, можно ещё раз пройтись по устройствам и обновить для них драйвера на более свежие, чем те, что записаны на диске. Но это уже можно делать в рабочем порядке; поскольку компьютер уже полностью функционирует.


Окончательный диагноз материнской платы ASRock Z370M-ITX/ac

Материнская плата получилась на уровне добротной "рабочей лошадки". В принципе, это - максимум, что можно ожидать от материнской платы таких миниатюрных габаритов.

У материнской платы есть только единственный слот расширения PCI-E; её система питания тоже не отличается большим запасом по мощности.

Также у неё нет всяких "украшательств", например, в виде подсветки (а оно надо?!).

Тем не менее, у неё может быть широкий спектр применений.

Она подойдёт и для скромного офисного компьютера, и для игрового компьютера средней мощности.

На плате есть слот M.2 для установки прогрессивного SSD-накопителя с интерфейсом PCI-E (NVMe); также на плату можно установить и современную "видюху" с интерфесом PCI-E x16.

"Народные умельцы", при наличии "прямых рук" и удачных комплектующих, смогут ещё и немного "разогнать" систему; насколько это позволит применённая на материнке система питания (и свойства самих комплектующих).

Где купить.

Пользуйтесь сервисами сравнения цен, например, magazilla.ru или Яндекс.Маркет.

Актуальные цены по версии Яндекс.Маркет

  Ваш Доктор.
