  Плата mp3-декодера с Bluetooth и FM-приёмником: иногда и продукция NoName бывает приятной - тест и обзор

 Обзор


Плата mp3-декодера с Bluetooth и FM-приёмником: иногда и продукция NoName бывает приятной



Предисловие

Обзор посвящен недорогой плате mp3-декодера с каналом беспроводной связи Bluetooth и FM-приёмником.

Плата может воспроизводить локальные музыкальные треки с двух типов носителей: микро-SD карты памяти или USB-флешки (оба - объёмом не более 32 ГБ).

Как показал тест, плата может воспроизводить файлы не только типа mp3, но и некоторые другие.

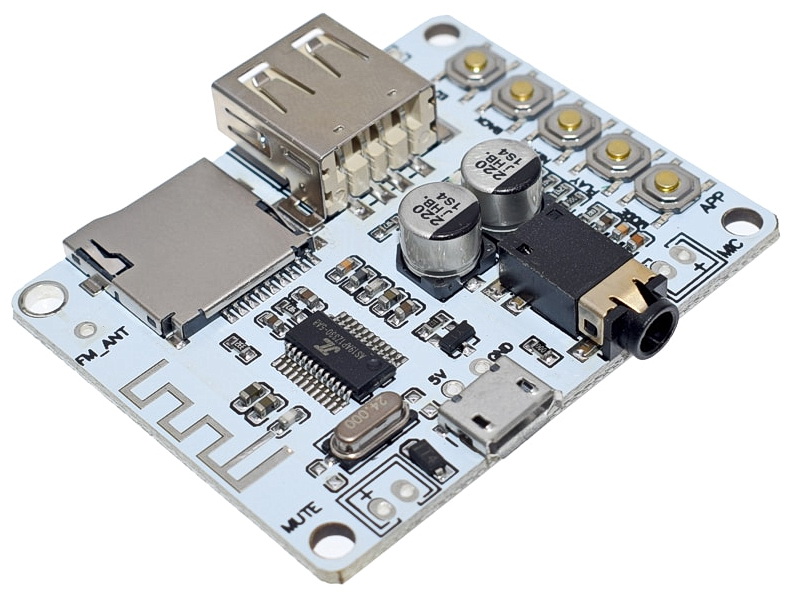

Вот как она выглядит:

mp3 плата с Bluetooth и FM-приёмником - тест и обзор

(кликнуть для увеличения)

Официальных характеристик у этого mp3-декодера известно немного:

Количество каналов на линейном выходе 2 (стерео), джек 3.5 мм (3 контакта)
Используемые носители информации микро-SD карта памяти, USB-флешка
Номинальное напряжение питания 5 В
Версия Bluetooth 2.1
Номинальное сопротивление нагрузки >=4 Ом
Габариты платы 50*40*9.4 мм

Купить плату можно на Алиэкспресс, например, у этого продавца или у этого. Цена на момент публикации обзора - около $3.



Внешний вид и конструкция платы mp3-декодера

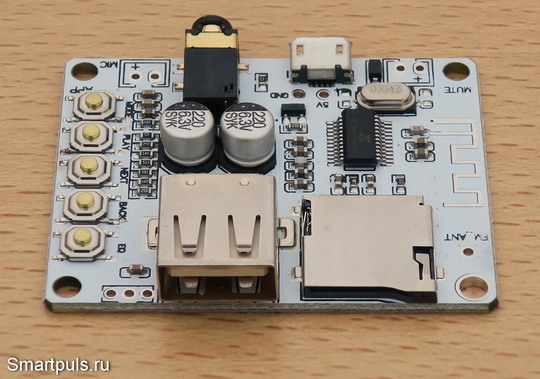

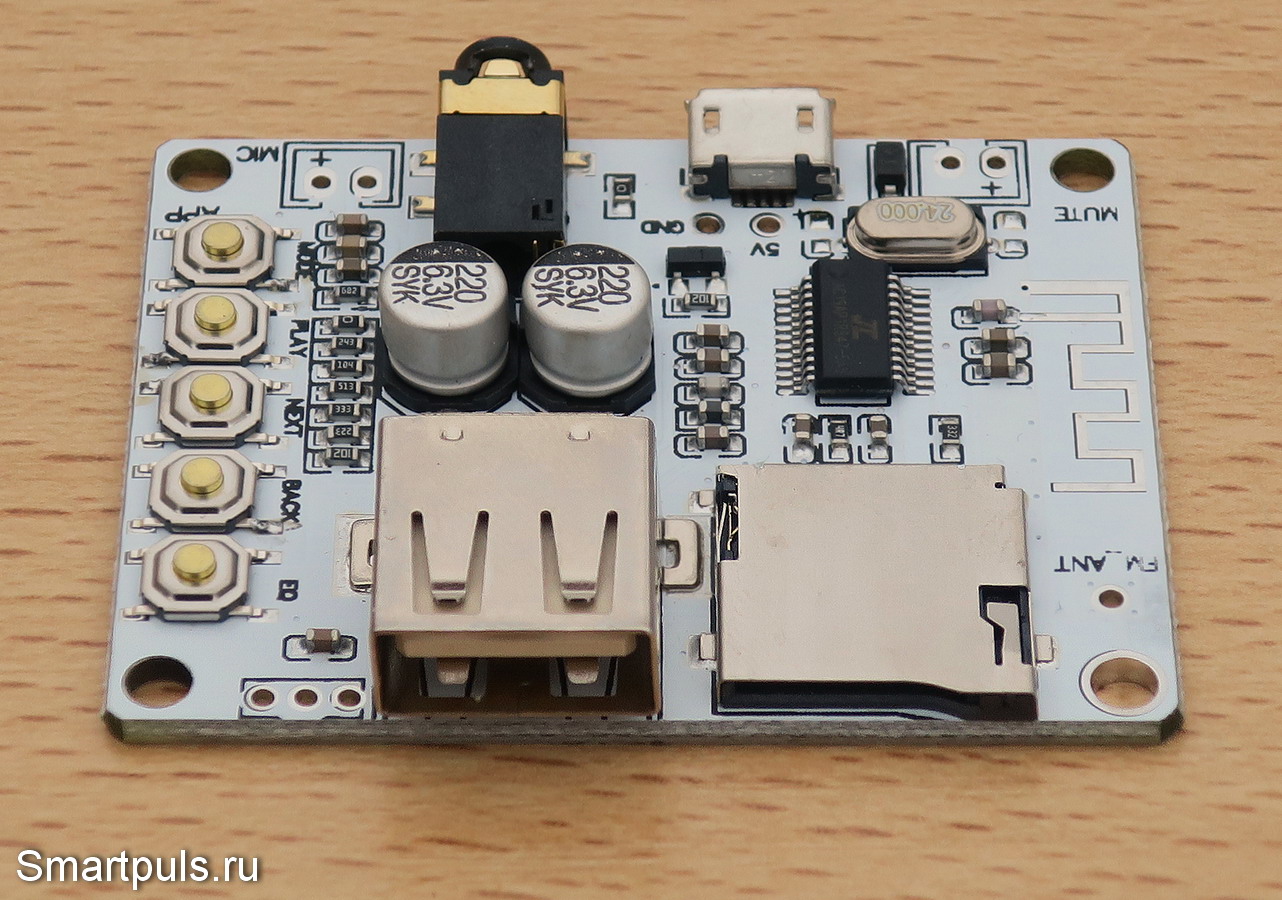

Слот для карты микро-SD и разъём для USB-флешки находятся на той стороне платы, которую условно можно назвать передней:

mp3 плата - внешний вид и конструкция

На переднем плане слева от разъёма USB видны три контактные площадки. На страницах некоторых продавцов утверждается, что они предназначены для подключения инфракрасного датчика дистанционного управления; но возиться с этим нет смысла, поскольку тогда ещё нужно будет озаботиться и приобретением совместимого пульта (т.е. неизвестно, какого).

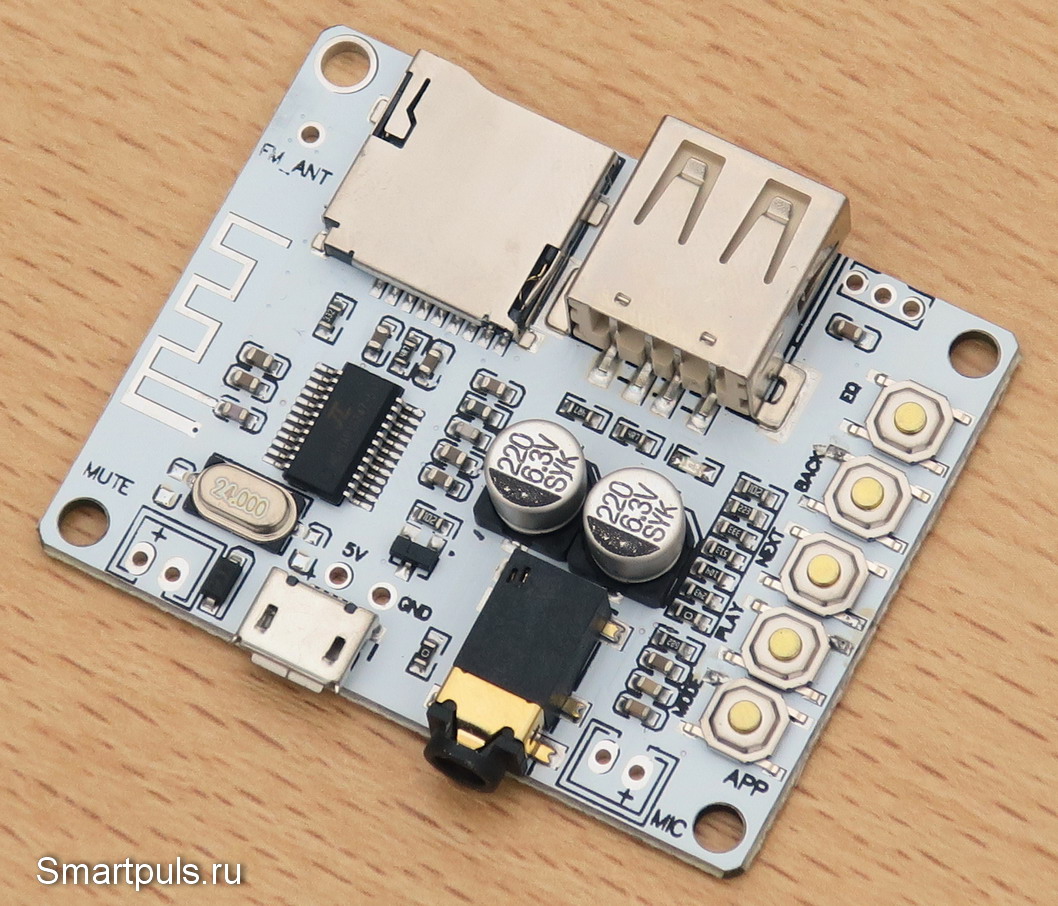

Так выглядит mp3 плата декодера по диагонали:

плата mp3 декодера - внешний вид и конструкция

На задней (условно) стороне платы расположен разъём микро-USB для подключения питания 5 В и трёхконтактный джек 3.5 мм для наушников или кабеля для передачи сигнала на усилитель и т.п.

Питание не обязательно подавать через разъём микро-USB, можно провода для подключения питания припаять и к контактам "5V" и "GND" в плате рядом с этим разъёмом.

Слева от разъёма микро-USB расположены две контактные площадки, обведённые двойной рамочкой и обозначенные "MUTE" (выключение звука). Воспользоваться ими никак не удалось: замыкание этих контактов, а также подача логического нуля или единицы никакого эффекта не возымели.

Справа от джека 3.5 мм находятся аналогичные два контакта, обозначенные как "MIC". Весьма вероятно, что эти контакты, действительно, предназначены для подключения микрофона, но я не пробовал.

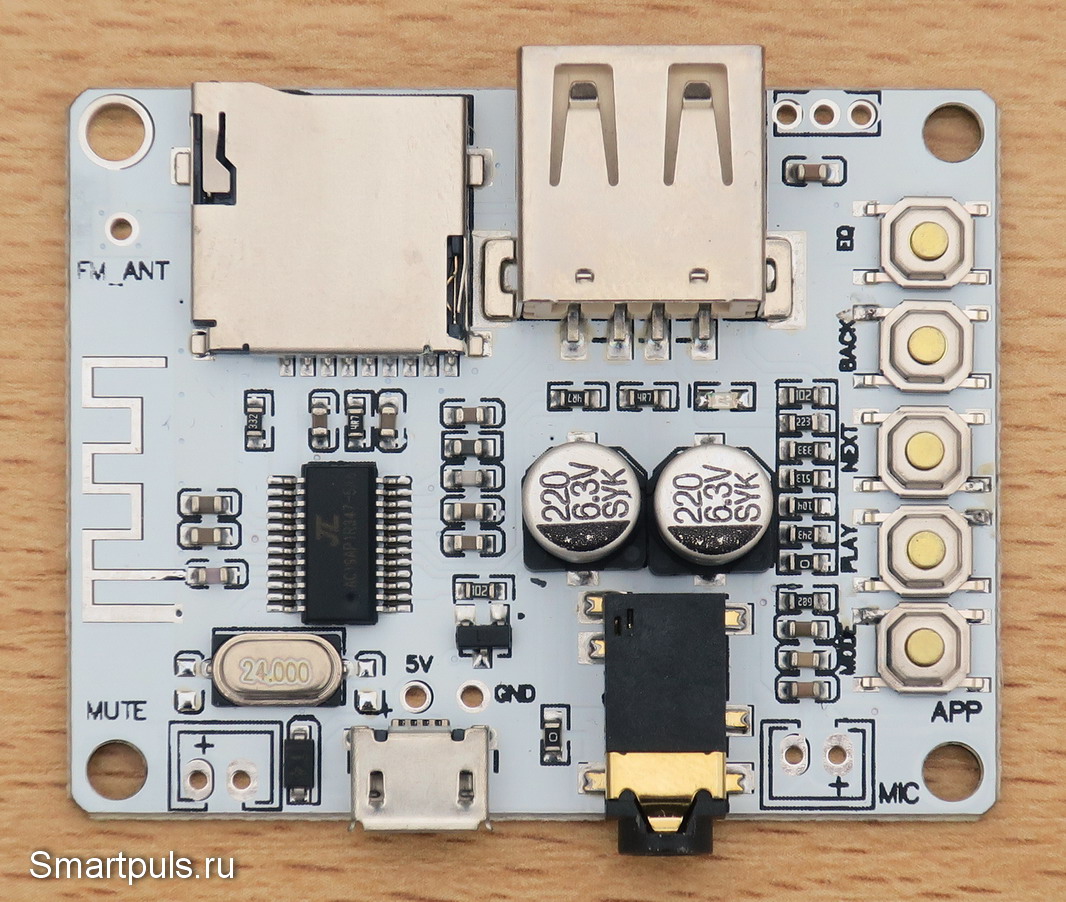

Теперь взглянем на плату сверху:

плата mp3 декодера с bluetooth и FM-приёмником

Плата построена всего лишь на одной микросхеме, но, естественно, с  необходимой "обвязкой".

"Главная" микросхема - это 24-выводная AC19AP1R347-5A8 китайской компании ZhuHai JieLi Technology Co., LTD с характерным логотипом в виде букв JL (получается очень похоже на букву "Пи"). Не пытайтесь найти в интернете её характеристики или datasheet: эта компания не любит их публиковать, всё засекречено. :)

На левой стороне платы - прямоугольный "змеевик" антенны Bluetooth и контактная площадка для антенны FM-радио.

На правой стороне - пять кнопок управления платой. Далее - небольшое описание их работы.

"MODE" - переключение режимов: воспроизведение с носителя (USB-флешка или SD-карта, вместе использовать нельзя) - Bluetooth - FM-радио. При переключении приятный женский голос на хорошем английском оповещает, на какой режим перешла плата.

"PLAY" - в режимах Bluetooth и воспроизведения с носителя - старт/стоп; в режиме ФМ-радио - запуск сканирования станций. Все найденные станции автоматически записываются в память, исключить какие-либо нельзя.

"NEXT" - следующий трек или станция; при длительном нажатии - увеличение громкости (при достижении максимума слышен писк).

"BACK" - аналогично, предыдущий трек или станция; при длительном нажатии - уменьшение громкости.

"EQ" - выбор типа эквалайзера из 5-ти возможных (будут описаны далее).

Над джеком 3.5 мм расположены два электролитических конденсатора 220 мкФ 6.3 В. Они отрезают постоянную составляющую от выходного сигнала перед подачей его на джек.

Над правым электролитом находится небольшой светодиод синего свечения, индицирующий текущее состояние устройства: непрерывный свет - FM-радио, медленные моргания - воспроизведение трека,  частые моргания - ожидание соединения Bluetooth.

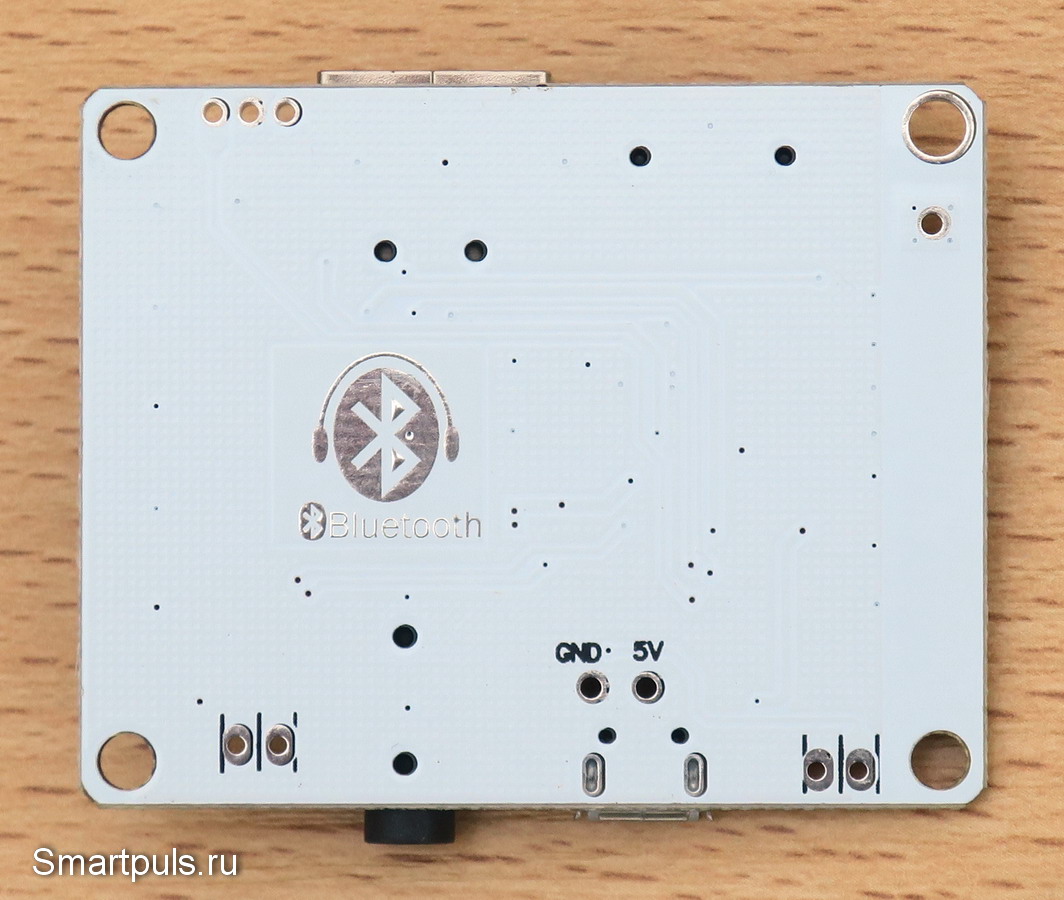

И, для порядка, посмотрим на обратную сторону платы:

pcb

Здесь нет ничего интересного; идём дальше.


Испытания платы mp3-платы с Bluetooth и ФМ-радио

Перво-наперво было замерено потребление платы в различных режимах на минимальной громкости при штатном напряжении питания 5 В.

Режим Bluetooth - 28 мА;

Режим ФМ-радио - 48 мА;

Режим воспроизведения с USB-флешки - 75 мА.

В последнем случае к потреблению собственно платы добавлялось потребление флешки, поэтому и получилось наибольшее из всех режимов потребление.

При установке громкости на максимум потребление во всех режимах увеличивалось на 7-8 мА (к выходу подключены наушники 32 Ом).


Следующая проверка - на нижнюю границу работоспособности платы по напряжению питания.

Уверенное включение платы при подаче питания происходило при напряжении 4.1 В и выше. Из этого следует, что питание напрямую от литий-ионнного аккумулятора без повышающего преобразователя нецелесообразно; поскольку номинальное напряжение аккумулятора составляет 3.7 В, а максимально-допустимое - 4.2 В (при 100%-ной зарядке). То есть, стартовать плата от полностью заряженного аккумулятора сможет (проверено!), но проработает недолго.


Из протестированных форматов аудио-файлов (mp3, wav, wma и flac) декодер смог воспроизвести все эти типы файлов. В природе существует и множество других типов, но эти можно считать самыми распространёнными; и с ними всё в порядке.


Если питание платы выключить, а потом снова включить, то плата начинает воспроизведение с того файла, на котором случился обрыв; но позицию не запоминает - воспроизводит с начала файла.


Положение уровня громкости при выключении плата запоминает; но по-хитрому. Если громкость в момент выключения была средней или высокой, то запоминает "как есть". Если же уровень громкости был низкий, то при включении плата устанавливает его на средний уровень.


Детально характеристики звукового тракта были проверены с помощью программы RMAA. Измерения проводились без подключения наушников (их влияние на АЧХ оценим позже). В качестве эквалайзера выбран вариант с равномерной полосой.

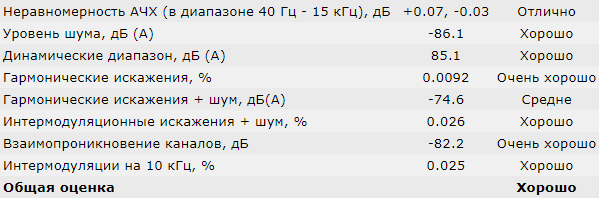

Результаты - в следующей таблице:

Результаты измерения технических параметров платы mp3 декодера
(кликнуть для увеличения)

Для столь недорогого устройства это - очень приличные параметры.

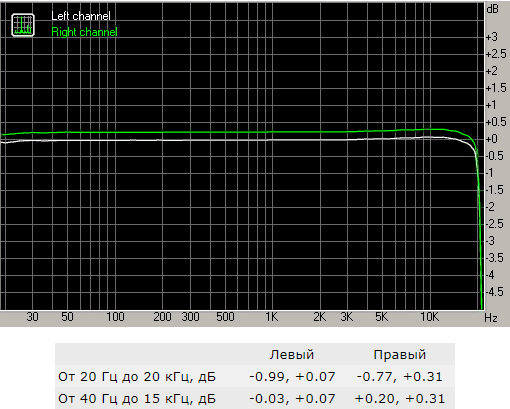

Отдельно рассмотрим АЧХ:

АЧХ платы mp3 декодера

АЧХ, действительно, получилась замечательной; и при этом практически без спада на нижних частотах (НЧ).

Но такой красивой в области НЧ характеристика будет только в случае подключения выхода платы к усилителю или другому устройству с высокоомным входом.

В случае же подключения наушников характеристика будет иметь на НЧ спад вследствие того, что её будет "резать" получившаяся RC-цепочка из ёмкости электролитов на выходе платы и сопротивления наушников.

Величину частоты среза в зависимости от сопротивления наушников можно рассчитать. По уровню -3 дБ она составит около 45 Гц для 16-омных наушников и около 22.5 Гц для 32-омных.

Теперь посмотрим, как выглядит АЧХ устройства при использовании других вариантов эквалайзера (помимо варианта с равномерной АЧХ, есть ещё 4 варианта).

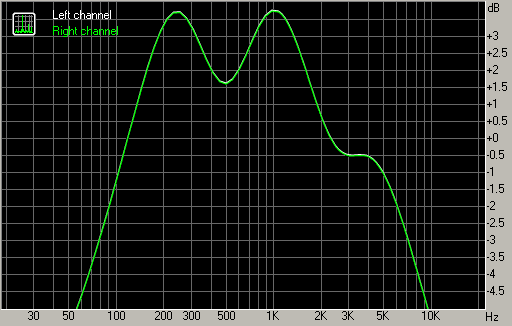

Эквалайзер #2:

АЧХ платы mp3 декодера - эквалайзер #2

В этом варианте АЧХ поднимает средние частоты и отрезает нижние и верхние.

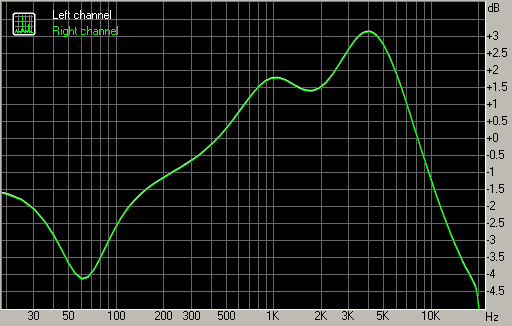

Эквалайзер #3:

Здесь тоже поднимаются средние частоты, но по сравнению с предыдущим вариантом зона подъёма больше смещена в область высоких частот.

Эквалайзер #4:

В этом варианте отрезаются высокие частоты, причём весьма радикально.

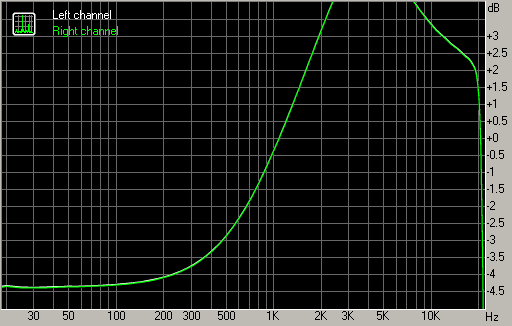

Эквалайзер #5:

В этом варианте отрезаются нижние частоты, но не совсем в ноль, а ещё остаются на заметном уровне.

Интересно, что если поочерёдно прощелкивать все варианты эквалайзера, то их получается не 5, а 6. Шестой вариант оказался в точности такой же, как 3-ий. Интересный ход мысли у разработчика чипа: разработали пять вариантов эквалайзера, а продали за шесть. :)


Теперь - немного о выходной мощности платы (эквалайзер с равномерной АЧХ).

При питании 5 В амплитуда напряжения на выходе составила 0.89 В.

Таким образом, мощность на наушниках 16 Ом составит 25 мВт, а на наушниках 32 Ом - 12.4 мВт.

Такой уровень мощности барабанные перепонки не разорвёт, но достаточен для комфортного прослушивания музыки в не очень шумном помещении на условных "типовых наушниках".

Несколько слов о Bluetooth.

Bluetooth на плате работает обыкновенно, как, собственно, и должен работать.

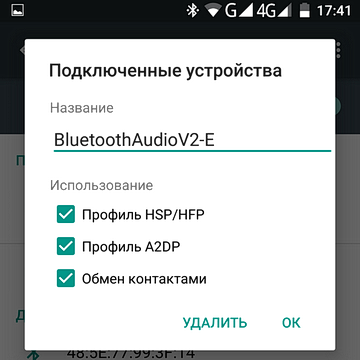

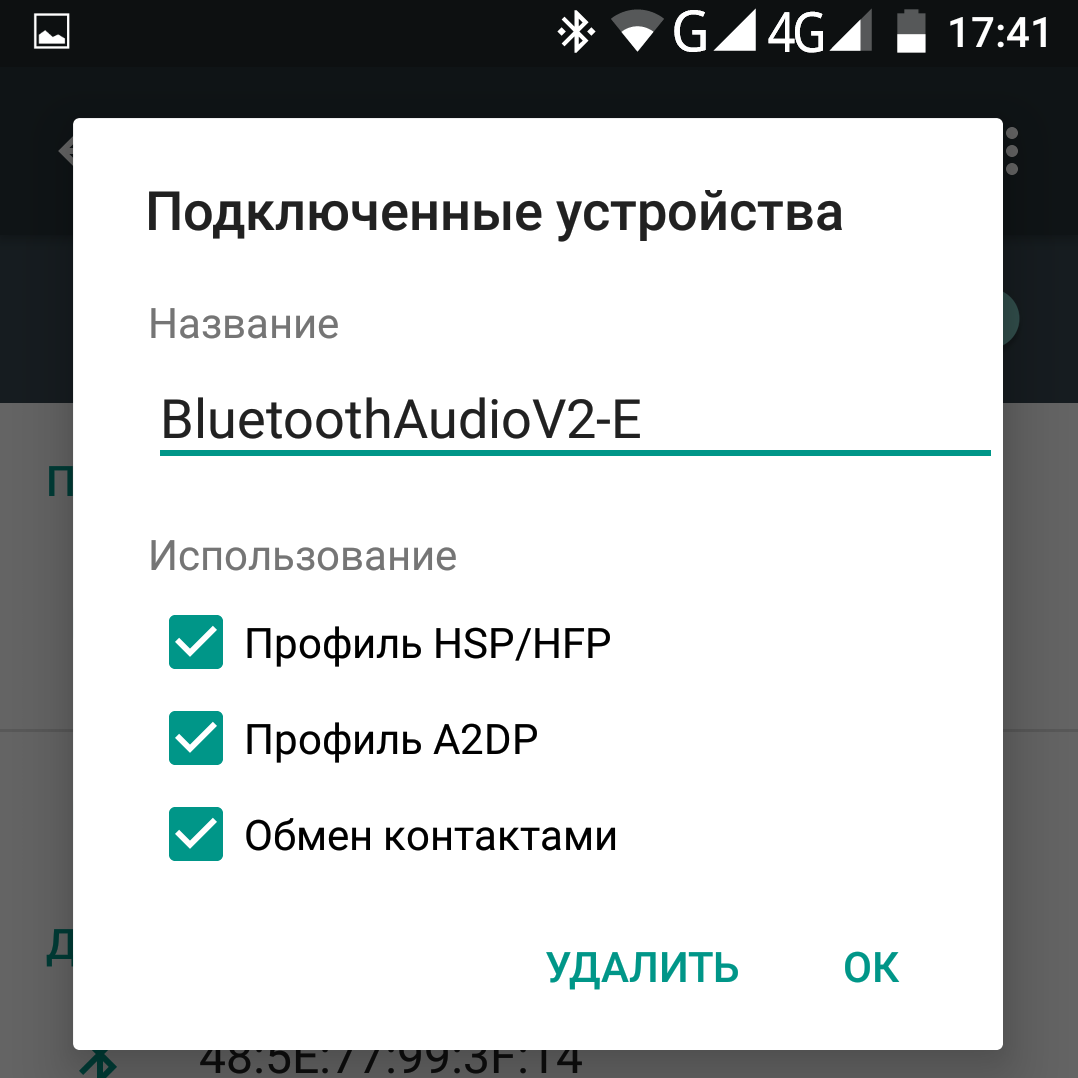

Плата видна со стороны смартфона под именем BluetoothAudioV2-E:

подключение mp3 платы по Bluetooth

Но, поскольку выход платы (джек 3.5 мм) - только трёхконтактный, использовать плату для подключения стандартной гарнитуры не получится.


Теперь - личные впечатления от прослушивания.

Возможно, кому-то варианты эквалайзера, отличные от равномерной АЧХ, понравятся, но мне они не понравились. Пожалуй, здесь не хватило варианта эквалайзера с подъёмом АЧХ как на низких, так и одновременно на высоких частотах. Это помогло бы скомпенсировать их потерю в наиболее распространённых наушниках среднего и ширпотребовского качества; ибо наушники аудиофильского качества стоят непомерно дорого, да и используют их обычно с аппаратурой совсем другого класса.

Что же касается варианта с равномерной АЧХ, то он оказался приятен и вполне пригоден к употреблению.

Звук достаточно детализирован, никакие инструменты не теряются.

В целом плата пригодна для воспроизведения музыки самых разных направлений с хорошим качеством, хотя и без особо высоких претензий.



Окончательный диагноз платы mp3-декодера и рекомендации

Протестированная плата декодера (mp3-плеера) показала себя с наилучшей стороны, если принять во внимание её цену.

Все заявленные функции работают, и притом работают с хорошим качеством. Особо порадовала поддержка наиболее распространённых типов аудио-файлов.

Недостатки у платы тоже, конечно, есть.

Среди вариантов эквалайзера не нашлось самого полезного - с подъёмом низких и высоких частот одновременно.

На плате имеются некоторое количество контактных площадок непонятно для чего.

Плата не сможет длительное время работать от обычного литий-ионного аккумулятора напрямую, нужен источник напряжения 5 В.

Если же для потребителя эти недостатки не будут критичными, то пользоваться ей можно и нужно.

Плату можно применить как для ремонта колонок или других мультимедийных устройств, так и для создания собственных радиолюбительских конструкций. Но, в обоих вариантах у потребителя должны быть "прямые руки".

Купить протестированную mp3-плату можно на Алиэкспресс, например, здесь или здесь, а также и у многих других продавцов.  Цена на дату обзора - около $3. Покупайте, где дешевле; товар - одинаковый.
