 Мини-плата mp3-декодера Tenstar

 Тест, обзор, осциллограммы


Мини-плата mp3-декодера Tenstar Robot - тест и обзор. Что может устройство за доллар?


На китайских площадках радиолюбителям всего мира предлагается огромное количество плат mp3-декодеров, причём совсем недорого. Декодировать они при этом могут, разумеется, не только mp3-файлы, но и файлы многих других форматов.

Можно найти плату декодера даже за доллар!

Вот, кстати, как раз о такой плате и пойдёт наше дальнейшее повествование. Вот как она выглядит:

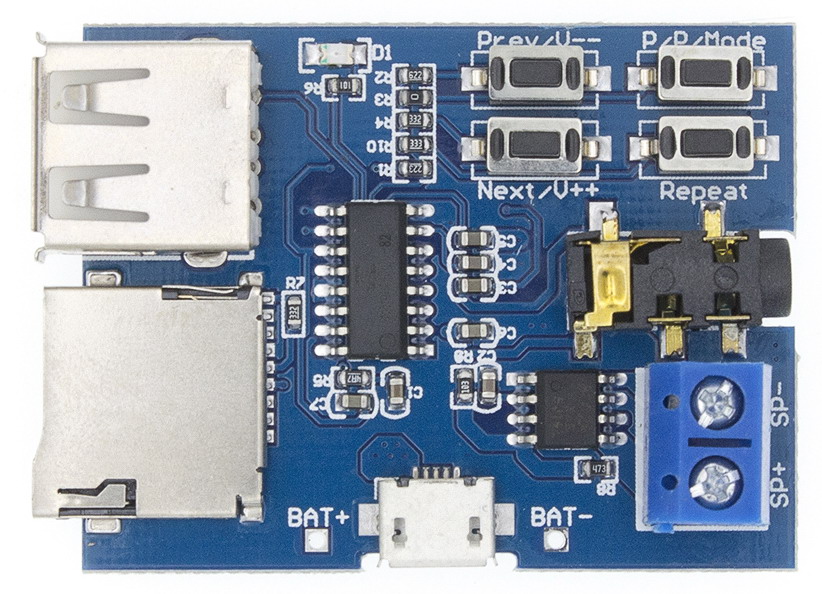

Мини-плата mp3-декодера Tenstar Robot
(изображение со страницы официального магазина Tenstar Robot на Алиэкспресс, кликнуть для увеличения)

У того продавца, у которого она была заказана, она называлась Tenstar Robot. Однако же, поиск в Интернете показал, что под этим наименованием, кроме плат mp3-декодеров, может быть ещё всё что угодно: регуляторы мощности, блоки питания, блоки релейных переключателей и много ещё чего.

Но, чтобы у этой платы декодера в обзоре было какое-то наименование, будем кратко её называть всё-таки Tenstar Robot.

Официальных характеристик у этого mp3-декодера немного:

Количество каналов на линейном выходе 2 (стерео)
Используемые носители информации микро-SD карта памяти, USB-флешка
Номинальное напряжение питания 3.7 - 5.5 В
Максимальная выходная мощность (RMS)* 1 x 3 Вт (только на один динамик)
Номинальное сопротивление нагрузки >=4 Ом
Размеры платы 47*34 мм

Примечание:
  * RMS (Rated Maximum Sinusoidal) - Максимальная (предельная) синусоидальная мощность - мощность, при которой усилитель или колонка может работать в течение одного часа без физического повреждения. Обычно именно она указывается как номинальная "приличными" производителями (а не пиковая - PMPO).

Цена на момент составления обзора у разных продавцов на Алиэкспресс - от 1 до 1.25 доллара (вариант 1 или вариант 2).


Внешний вид и конструкция платы mp3-декодера Tenstar Robot

Плата пришла в антистатическом пакете, дополнительно защищенным одним слоем "пупырки". Всё дошло без повреждений.

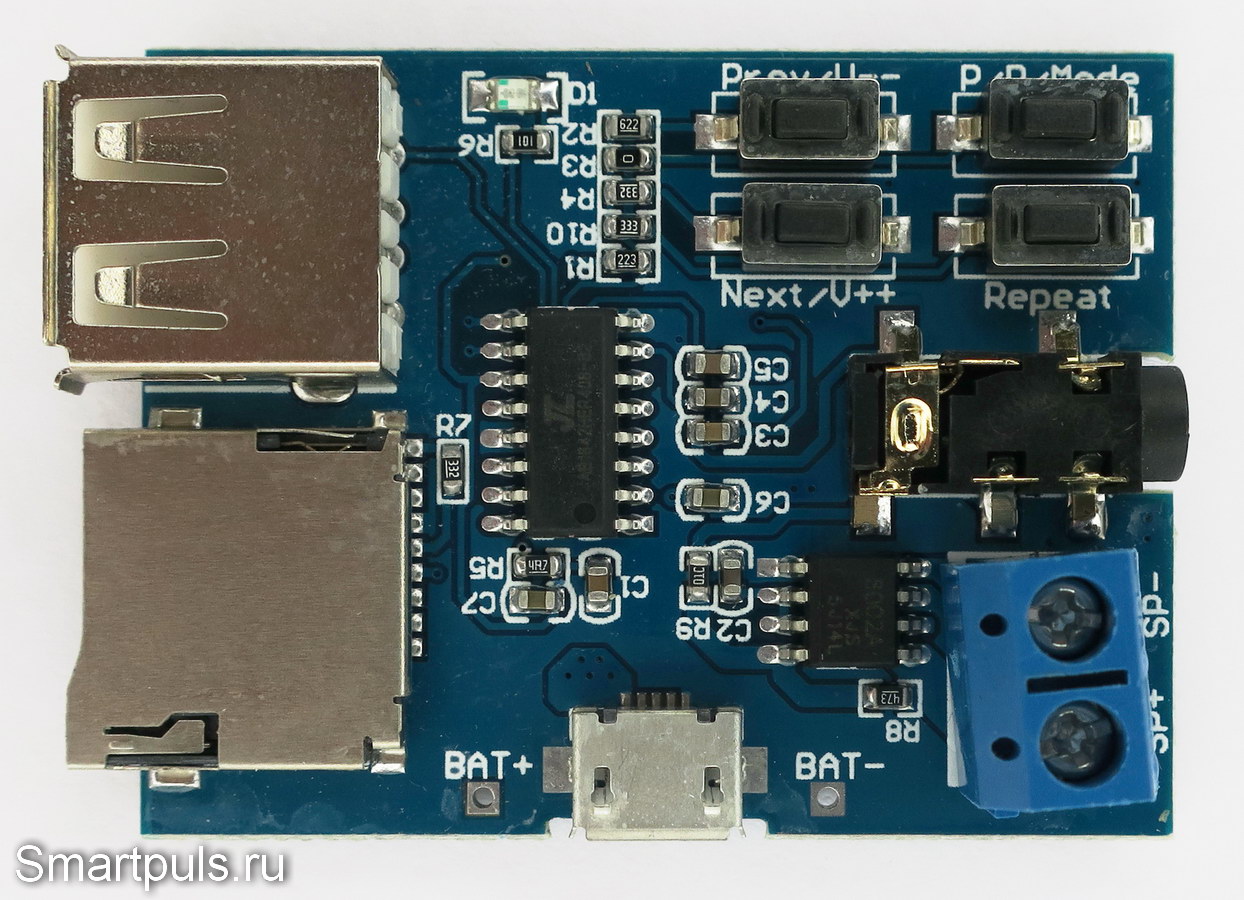

Так выглядит плата декодера сверху:

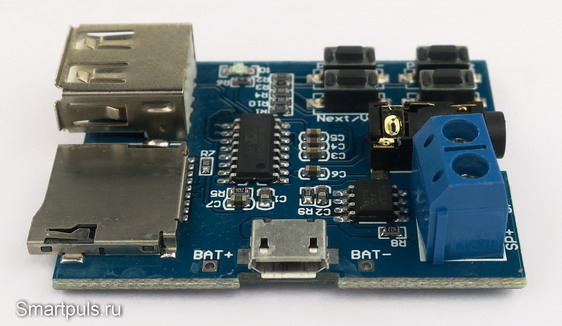

Внешний вид и конструкция платы mp3-декодера Tenstar Robot (обзор)

Плата построена с использованием всего лишь двух микросхем и необходимой для них "обвязки".

"Главная" микросхема - это"шестнадцатиножка" AB1842HER408-82 китайской компании ZhuHai JieLi Technology Co., LTD с характерным логотипом в виде букв JL.

К сожалению, никаких данных на этот чип в Интернете найти не удалось. :(

Вторая микросхема - "восьминожка" 8002A. Это - одноканальный мостовой усилитель мощности звуковой частоты класса AB (подробное описание, datasheet 8002A).

Максимальная выходная мощность 8002A при питании 5 В и нагрузке 4 Ом составляет 2 Вт. Так что в описании платы декодера насчет мощности в 3 Вт слегка приврали. :)

Сигнал на усилитель мощности подаётся не от смеси двух каналов, а только от одного из них. Так что часть звуков при воспроизведении на динамик пропадёт. Почему нельзя было поставить две микросхемы усилителя мощности - ну, не знаю... :)

В правом верхнем углу - четыре кнопки управления. При наличии "прямых рук" и паяльника с тонким жалом к их контактным площадкам можно подпаяться проводами и вынести их куда-то вдаль.

Слева - разъём для "флешки" и слот для микро-SD карты памяти.

Посередине с правой стороны - джек 3.5 мм для наушников и линейный выход.

В правом нижнем углу - клеммник для подключения динамика (колонки).

Внизу посередине - разъём микро-USB для подключения питания. К сожалению, он служит только для подачи питания - данные по нему не передаются.

Справа и слева от него - пара контактов, к которым можно для питания платы подпаять литий-ионный аккумулятор. При использовании для питания устройства аккумулятора о способе его зарядки пользователь должен позаботиться самостоятельно - контроллера зарядки на плате нет.

У верхнего края платы рядом с разъёмом USB находится красный светодиод. Он индицирует работу устройства (а не факт подключения питания).

Как можете видеть, несмотря на малые размеры платы, она весьма многофункциональна.

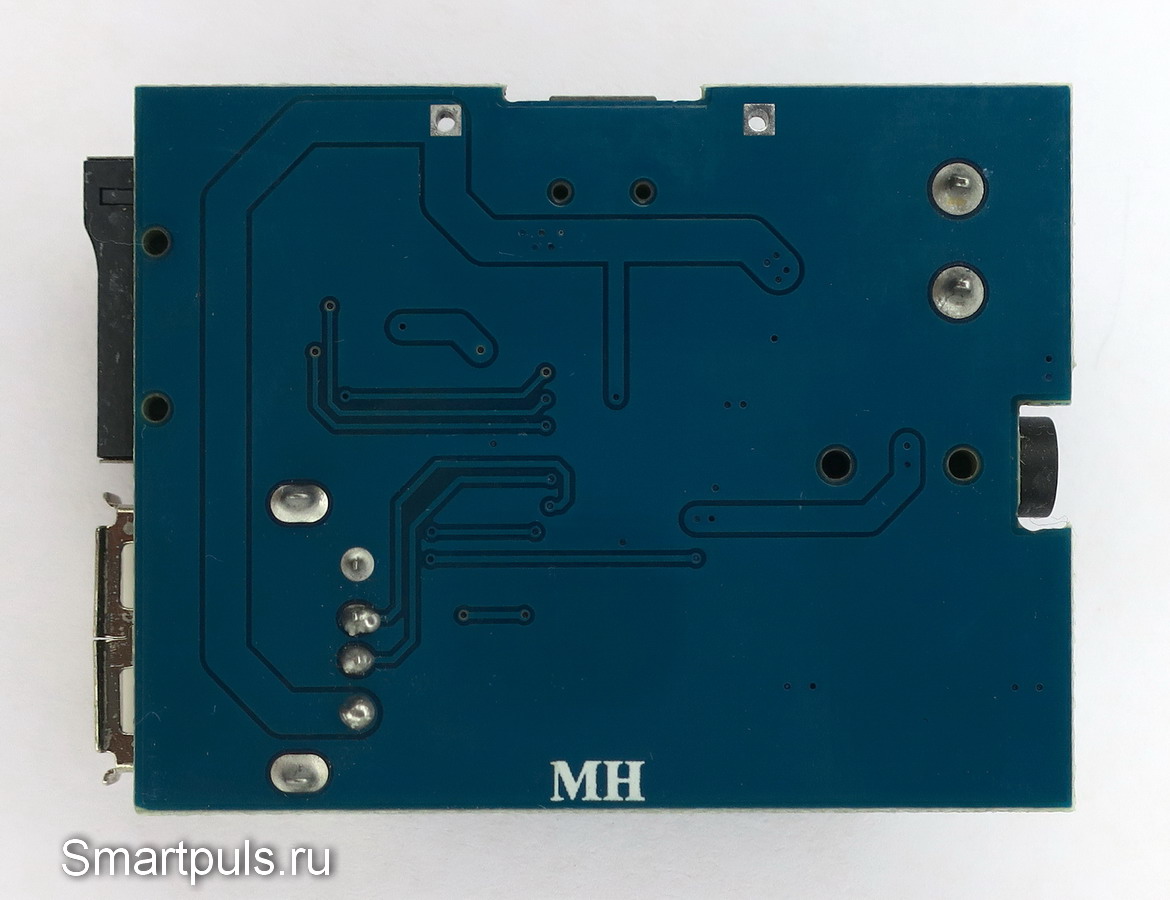

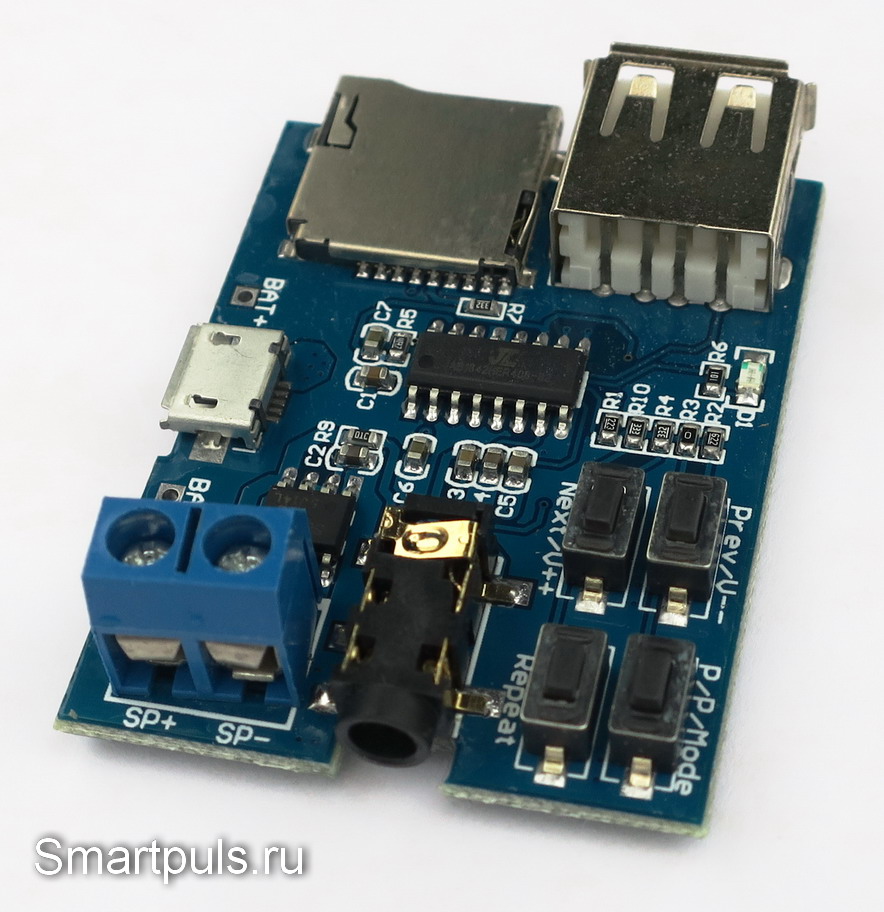

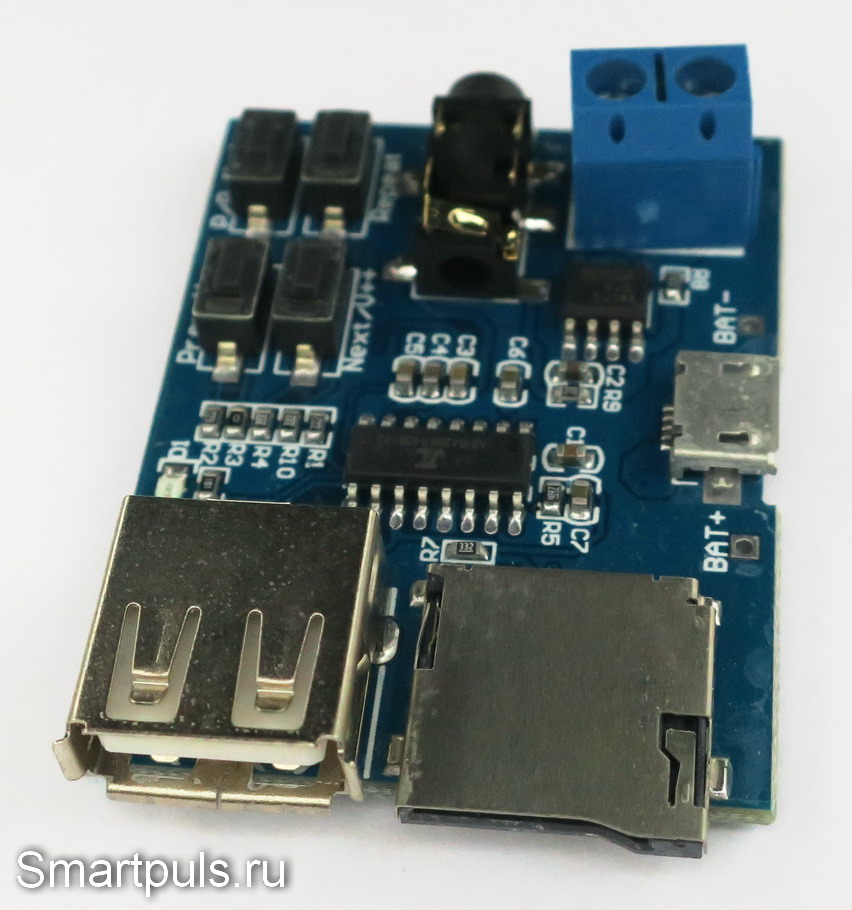

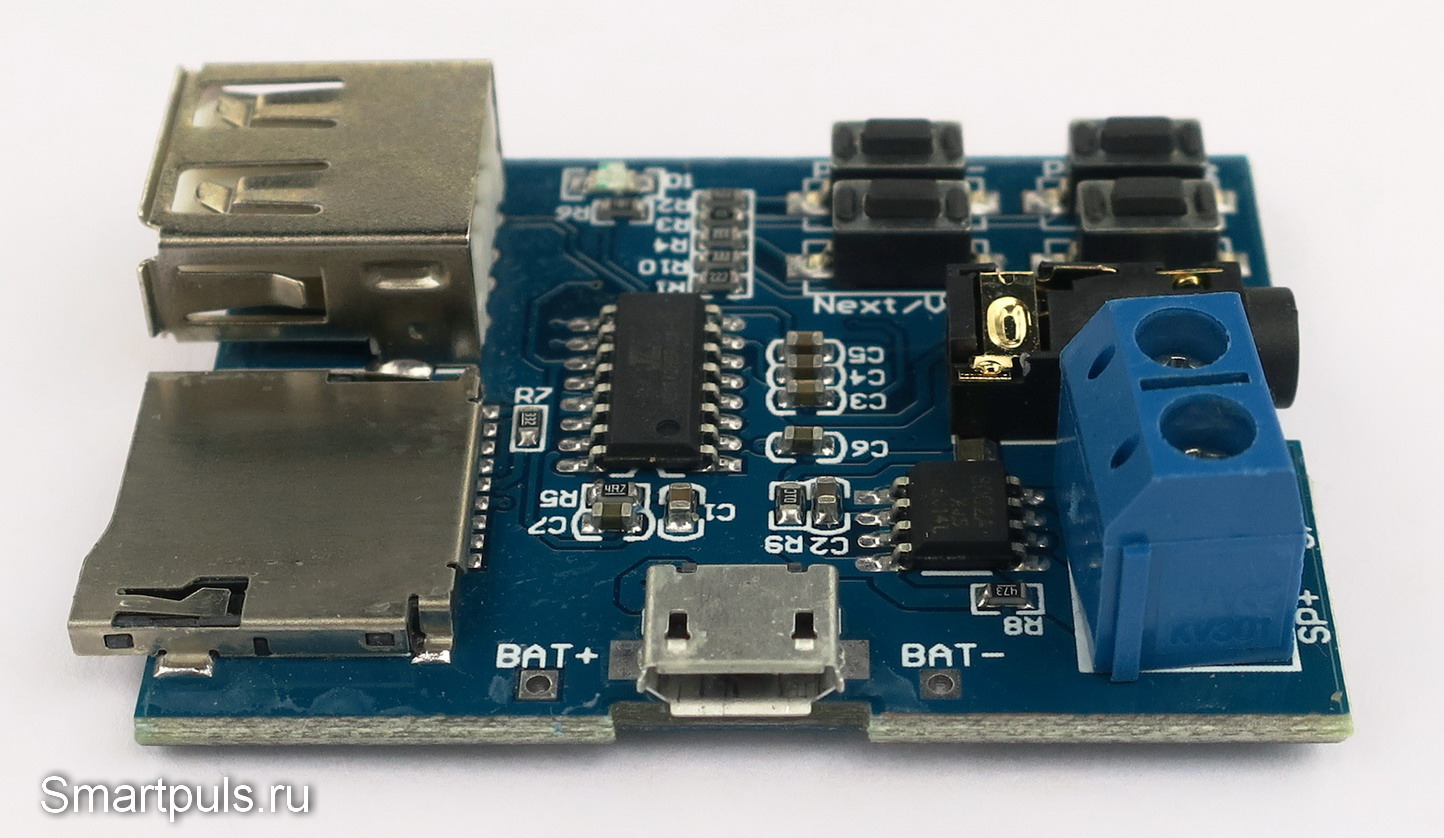

Для порядка досмотрим платы с остальных ракурсов:

Внешний вид и конструкция платы mp3-декодера Tenstar Robot (обзор)



Внешний вид и конструкция платы mp3-декодера Tenstar Robot (обзор)



Внешний вид и конструкция платы mp3-декодера Tenstar Robot (обзор)



Внешний вид и конструкция платы mp3-декодера Tenstar Robot (обзор)

На фотографиях заметно, что клеммник для подключения динамика установлен кривовато. Да, это - некрасиво, но к каким-либо дефектам контакта не приводит.


Испытания платы mp3-декодера Tenstar Robot

Перво-наперво было замерено потребление платы без подачи сигнала и без вставки носителей, оно составило 12 мА.

Потребление при вставленной micro-SD карте памяти составило 37 мА.

Потребление при вставленной USB-флешке составило 46 мА.

Потребление при подключенном динамике с импедансом 4 Ома на громкости без заметных на слух искажений звука составило около 200 мА.

Все вышеперечисленные значения токов были получены при напряжении питания 5 Вольт ровно.

При питании от литий-ионного аккумулятора с напряжением 3.75 В проверялась только работоспособность платы.

Плата оказалась работоспособной как при воспроизведении с micro-SD карты, так и при воспроизведении с USB-флешки. Но работоспособность от любой флешки не гарантируется, некоторые из них требуют питания строго 5 Вольт.

Из протестированных форматов аудио-файлов (mp3, wav, wma и flac) декодер смог воспроизвести только mp3 и wav.

Детально характеристики звукового тракта были проверены с помощью программы RMAA и её тестового файла.

Результаты - в следующей таблице:

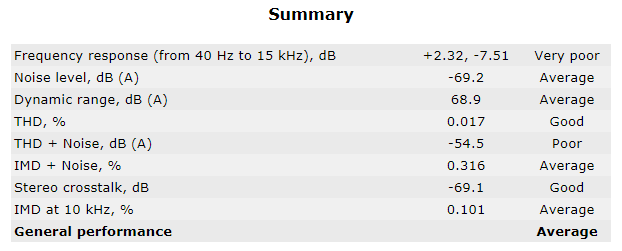

Результаты измерения технических параметров платы mp3 декодера

Итоговая оценка - "Average" ("Средне"), но при этом наихудшую оценку из всех параметров получила амплитудно-частотная характеристика (АЧХ). Взглянем на неё:

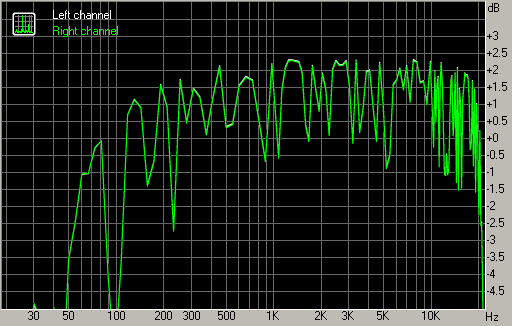

АЧХ платы mp3 декодера

АЧХ, действительно, получилась "не комильфо", сильно изрезанной.

Теперь - личные впечатления от прослушивания.

Если подключить к плате наушники, то слушать в них музыку просто невозможно: полностью отсутствуют низкие частоты.

Расследование показало, что между выходами микросхемы стереодекодера и разъёмом наушников стоят развязывающие конденсаторы ёмкостью по 1.2 мкФ (замерено мультиметром), которые и отрезают все низкие частоты.

Мораль: стереовыход на наушники (джек 3.5 мм) пригоден только для передачи сигнала на внешний усилитель с более-менее высокоомным входом.

Звук на мощном выходе для колонки - не аудиофильский, но более-менее терпимый, слушать можно. Максимальная громкость - настолько высокая, что в ограниченном малошумном помещении слушать на полной громкости некомфортно, хочется её уменьшить.

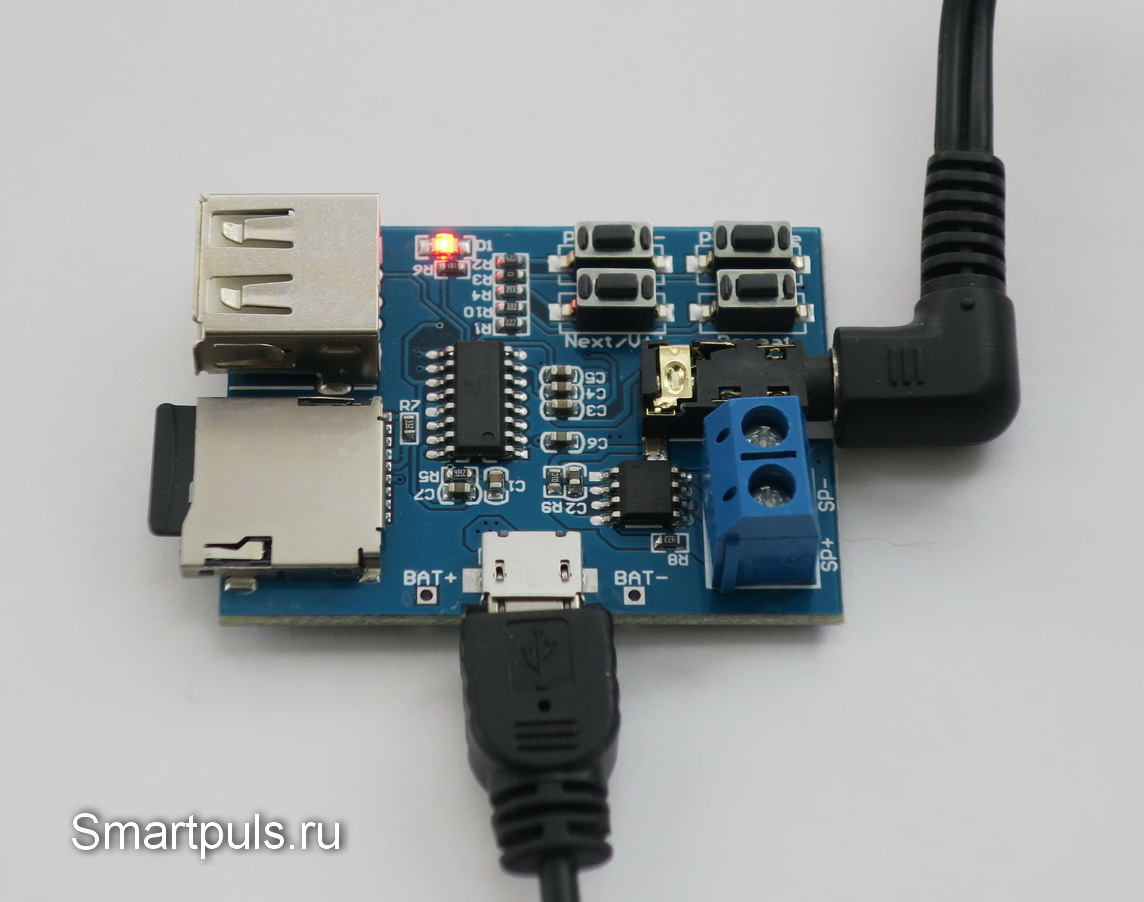

Во время проигрывания музыки на плате моргает красный светодиод:

Тест и обзор платы mp3-декодера Tenstar Robot

Если питание платы выключить, а потом снова включить, то плата начинает воспроизведение с того файла, на котором случился обрыв; но позицию не запоминает - воспроизводит сначала.

Положение уровня громкости плата запоминает.

В заключение этой части надо сказать, что встроенного эквалайзера плата не имеет, и звук может воспроизводиться только "как есть".

Окончательный диагноз платы mp3-декодера Tenstar Robot и рекомендации

Как и ожидалось, плата декодера (mp3-плеера) за доллар не смогла показать каких-то выдающихся результатов.

Тем не менее, она не безнадёжна. Пользоваться ей можно, если не пытаться требовать от неё невозможного.

И свою цену она более чем оправдывает.

К сожалению, полностью придётся исключить прямое подключение наушников к плате: звук получается непригодным. Но при прослушивании с выхода на наушники через внешний усилитель звук получается вполне благопристойным.

Также неплохо звучит и колонка, напрямую подключенная на плате к клеммнику усилителя мощности. Но в этом случае крайне желательно будет дополнительно подключить к плате электролит по питанию на ёмкость 100 или более микрофарад (во избежание "проседания" питания при всплесках громкости).

Да, конечно, можно поворчать, что и АЧХ у этой платы mp3-плеера "так себе", и популярные форматы файлов wma и flac она не воспроизводит; но главный недостаток видится совсем в другом. В плате нет крепёжных отверстий! Да и подходящего места для них тоже нет.

Иными словами: эта плата - для тех пользователей, у кого "прямизна рук" выше средней; поскольку с закреплением этой платы где бы то ни было придётся "повозиться".



Где купить: конечно же, на AliExpress - вариант 1 или вариант 2 (товар - один и тот же, выбирайте, где дешевле!).

Вступайте в группу SmartPuls.Ru  Контакте! Анонсы статей и обзоров, актуальные события и мысли о них.

   Искренне Ваш,
   Доктор

30 января 2020 г.
