Ремонт телевизора LG 20LC1R: замена подсветки экрана на светодиодную

Телевизор LG 20LC1R был выпущен очень давно (2005-2006 г.); и его технические характеристики, весьма прогрессивные по тем временам, нынешним временам мало соответствуют.

Но, тем не менее, он имеет право на жизнь и на восстановление в случаях не слишком сложных неисправностей (в иных случаях ремонт будет не целесообразен как технически, так и экономически).

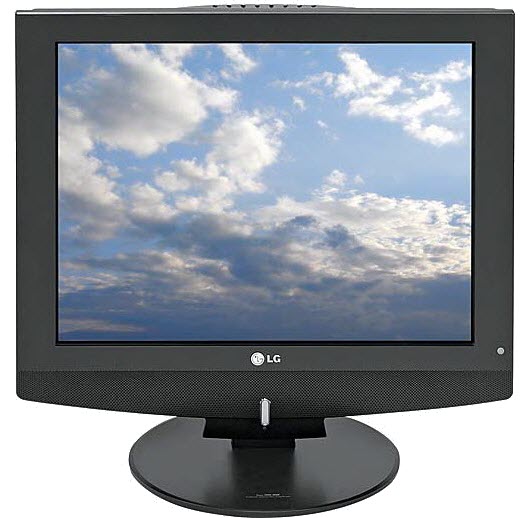

Таков его внешний вид:

Телевизор LG 20LC1R с жидкокристаллическим экраном

Но начнём с его технических характеристик; ибо из них будет ясно, почему в сложных случаях не стоит заморачиваться с ремонтом этого агрегата.

Оглавление

1. Характеристики телевизора LG 20LC1R


2. Разборка и ремонт телевизора LG 20LC1R


3. Окончательный диагноз


Технические характеристики телевизора LG 20LC1R

Экран 20", формат 4:3, разрешение VGA (640*480)
Яркость 550 кд/м2
Контрастность 600
Угол обзора 178 градусов
Время отклика 8 мс
Прогрессивная развёртка Есть
Системы TV PAL, SECAM, NTSC
Телетекст Есть
Форматы DTV 480i, 480p,576i
Звук Стерео, 2*5 Вт; выход на наушники (джек 3.5 мм)
Входы видео AV, RGB, SCART
Масса 8.7 кг
Габариты 492*483*272 мм
Цена на момент начала продаж в России ~$300

Самая несовременная строчка в этой таблице - первая. Разрешение экрана и его формат никак не соответствуют актуальным требованиям.

И именно по этой причине не стоит заморачиваться ремонтом этого телевизора, если неисправность - серьёзная (сгорела материнская плата или неисправна матрица).

Наш случай оказался менее тяжелым, хотя тоже пришлось повозиться.

Симптом неисправности был такой: телевизор включался (переходил из дежурного в рабочий режим), изображение появлялось на секунду, потом пропадало.

Естественно, первое, что в подобных случаях требуется - разборка и осмотр внутренностей. В этом нам поможет руководство по обслуживанию - service manual LG 20LC1R (PDF, 14 M).

Разборка и ремонт телевизора LG 20LC1R

В теории разборка не должна быть сложной: задняя крышка стандартно держится на саморезах и защёлках.

Но жизнь оказалась, как обычно, сложнее. После снятия подставки и откручивания саморезов, я стал отщелкивать защёлки, не заглянув в их расположение согласно service manual, и сломал несколько из них. Сначала надо было всё-таки заглянуть в сервисное руководство и отщелкивать их прицельно, а не как попало.

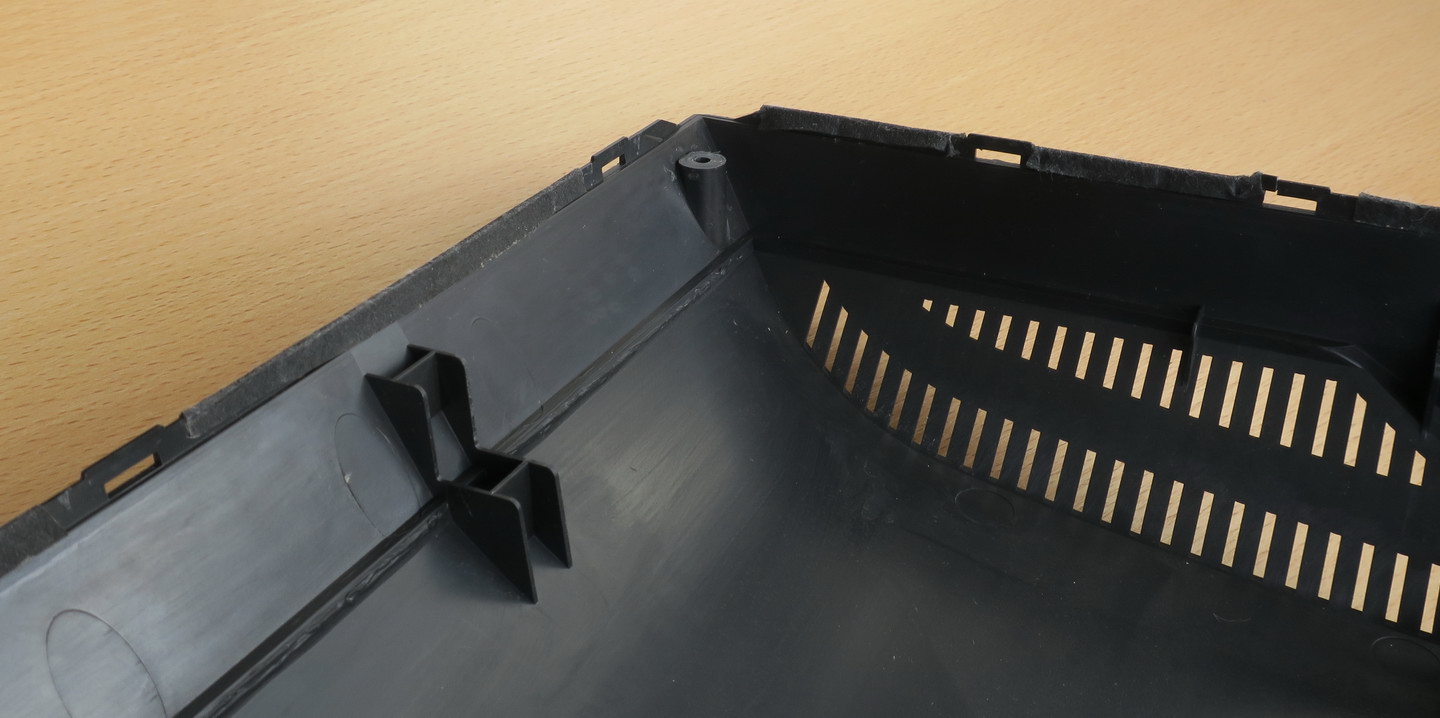

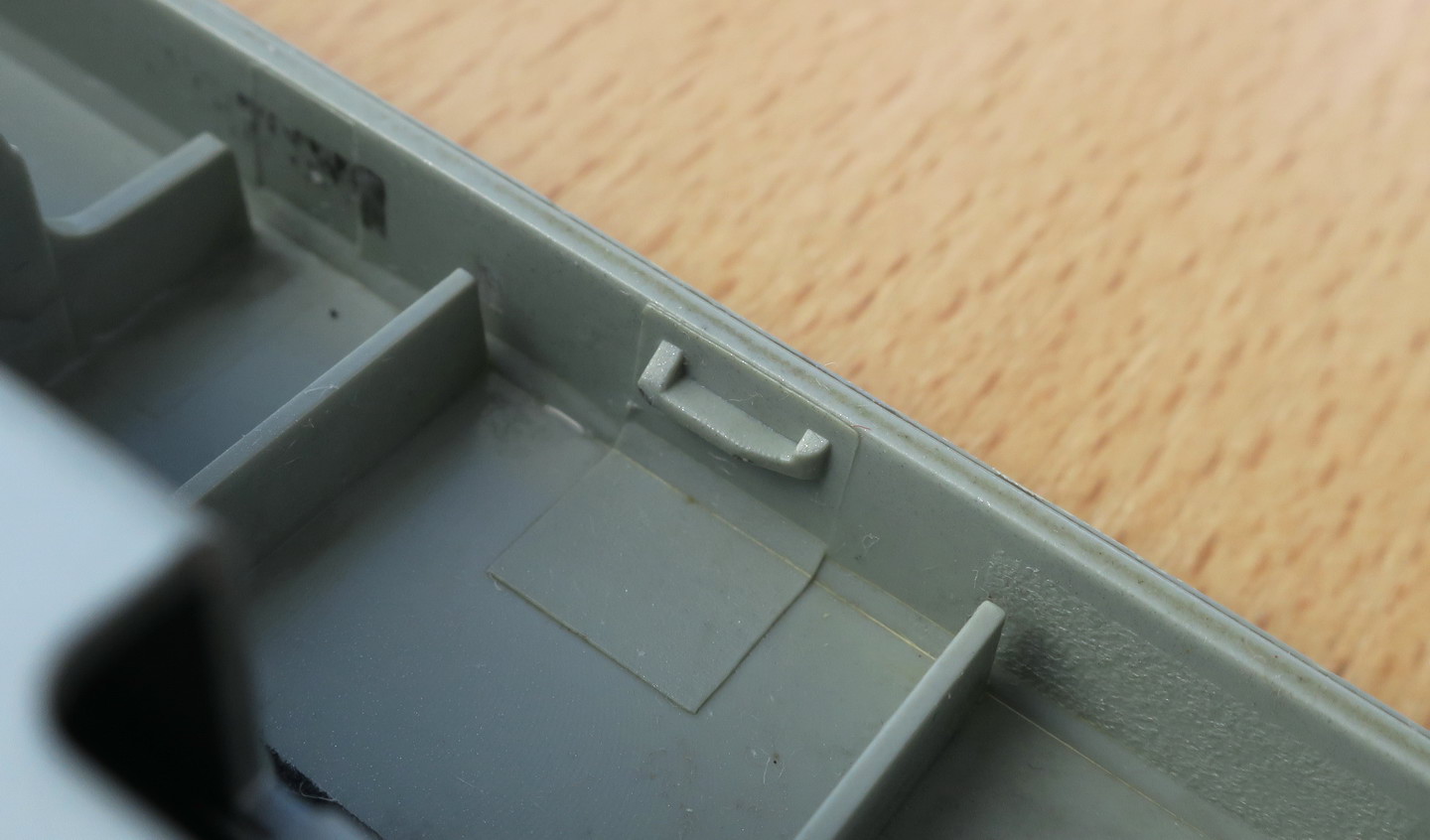

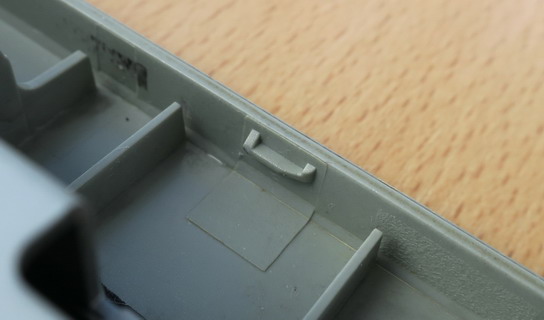

Так выглядят защелки со стороны крышки и телевизора:

Защелки

Защелки
(кликнуть для увеличения, откроется в новом окне)

Наиболее сложное место при снятии крышки - верхняя часть телевизора: там довольно тесное пространство, и отщёлкивание требует разумной комбинации силы и аккуратности.

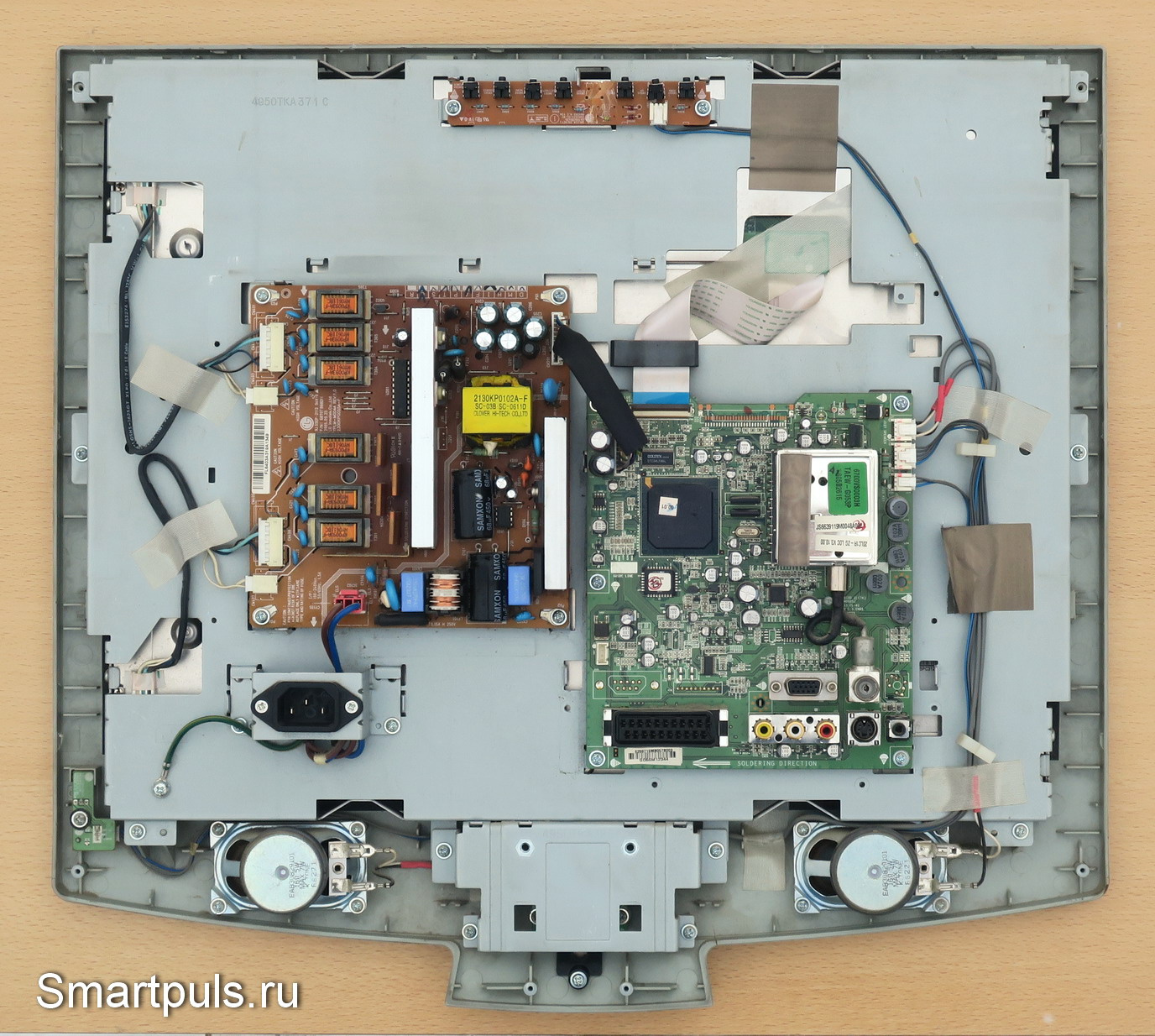

Вот, наконец, крышка снята:

Разборка телевизора LG 20LC1R

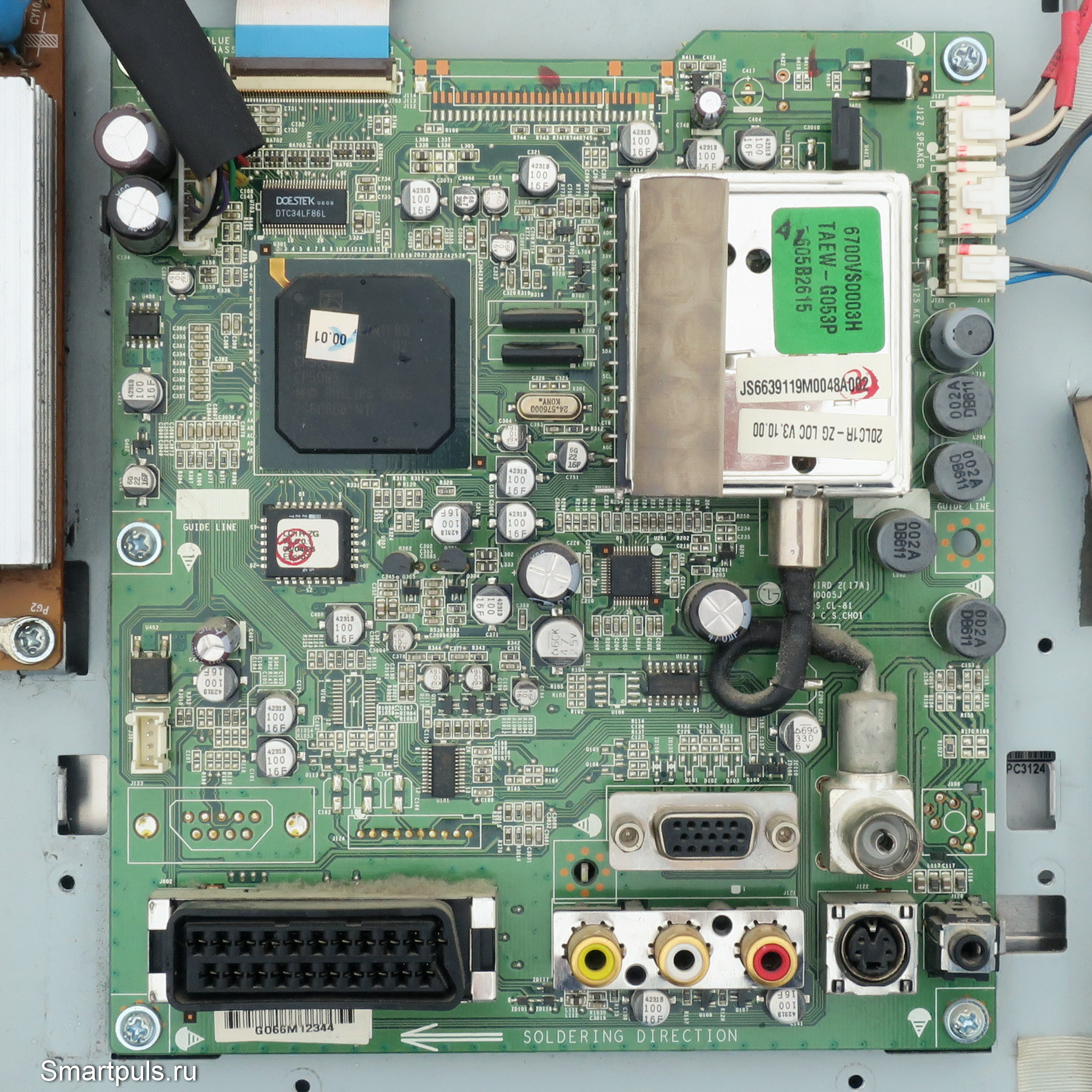

Так выглядит главная (материнская) плата (это просто для справки, т.к. она оказалась невиновна):

Материнская плата телевизора LG 20LC1R

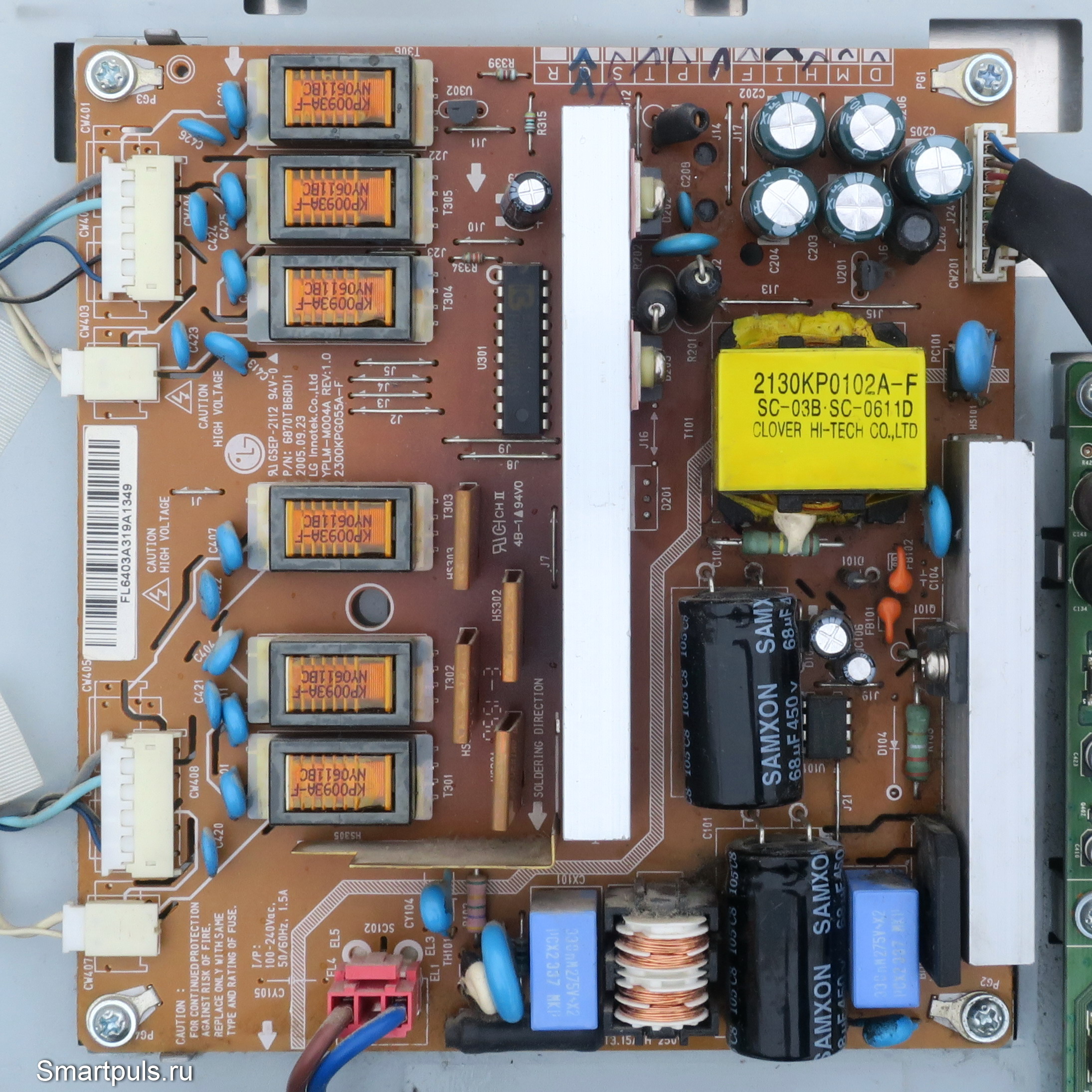

А так выглядит плата блока питания:

плата блока питания телевизора LG 20LC1R

На левой половине платы питания находятся инверторы, создающие высокочастотное и высоковольтное напряжение для питания ламп подсветки экрана CCFL (Cold Cathode Fluorescent Lamp) — люминесцентных ламп с холодным катодом. Кстати, такой тип подсветки - очень хорош по физическим свойствам, но не всегда бывает достаточно долговечен.

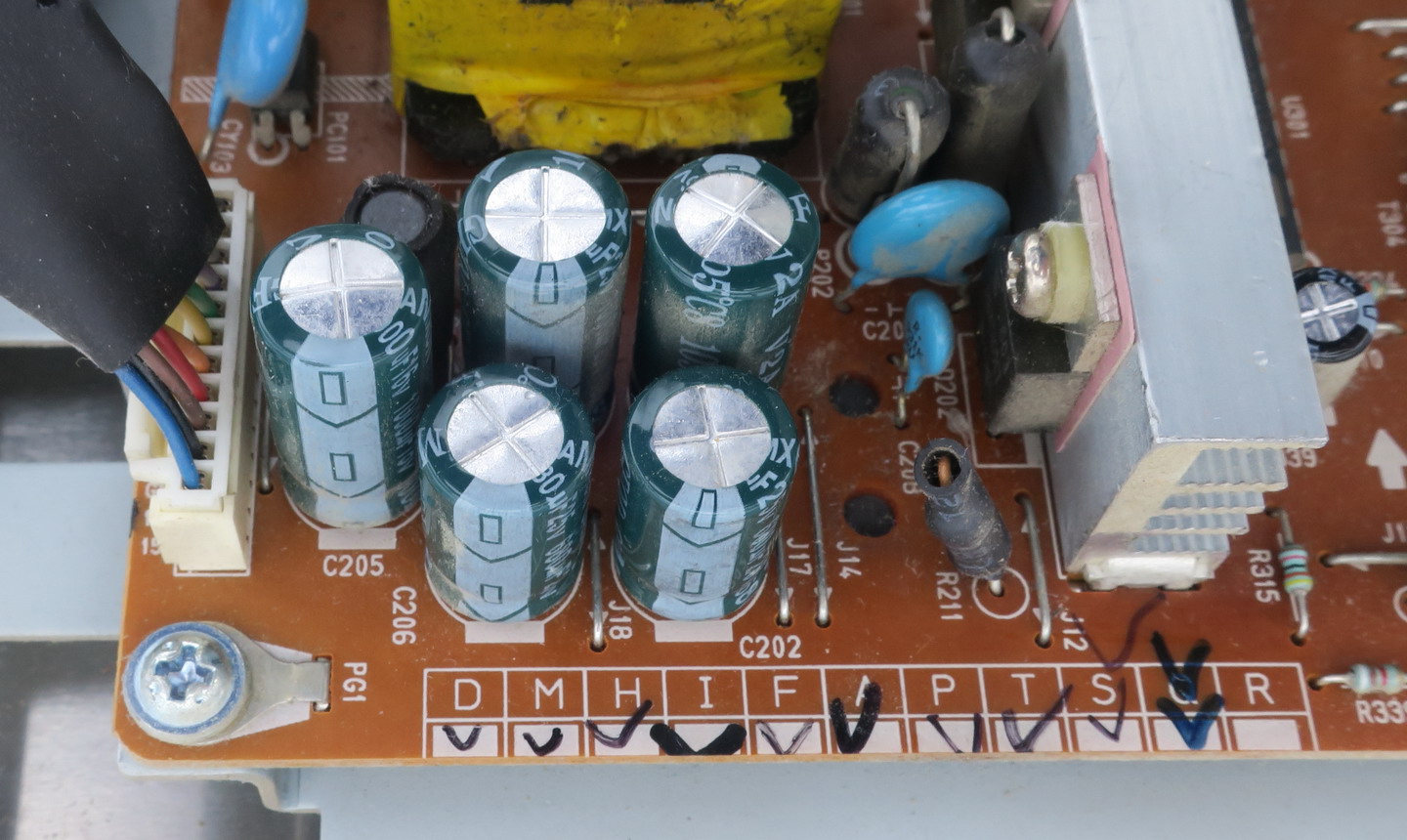

Детальное рассмотрение блока питания показало, что два из пяти низковольтных электролитических конденсаторов вздулись:

Вздувшиеся электролитические конденсаторы

Вздулся самый левый (на фото) конденсатор и правый верхний.

Во многих случаях именно проблема с вышедшими из строя электролитами является причиной неисправности устройства, причём здесь - явный признак такой проблемы. И в большинстве случаев замена электролитов проблему решает.

В связи с этим все пять электролитов были заменены, в том числе и не вздувшиеся.

Но это не помогло!

Характер неисправности не поменялся.

И тогда было принято радикальное решение: не разбираться, кто виноват в проблеме (лампы или инвертор), а полностью заменить подсветку на светодиодную.

Для этого пришлось продолжить разборку.

Желающим повторить этот путь рекомендую перед снятием какой-либо детали сначала это место сфотографировать (чтобы впоследствии правильно собрать).

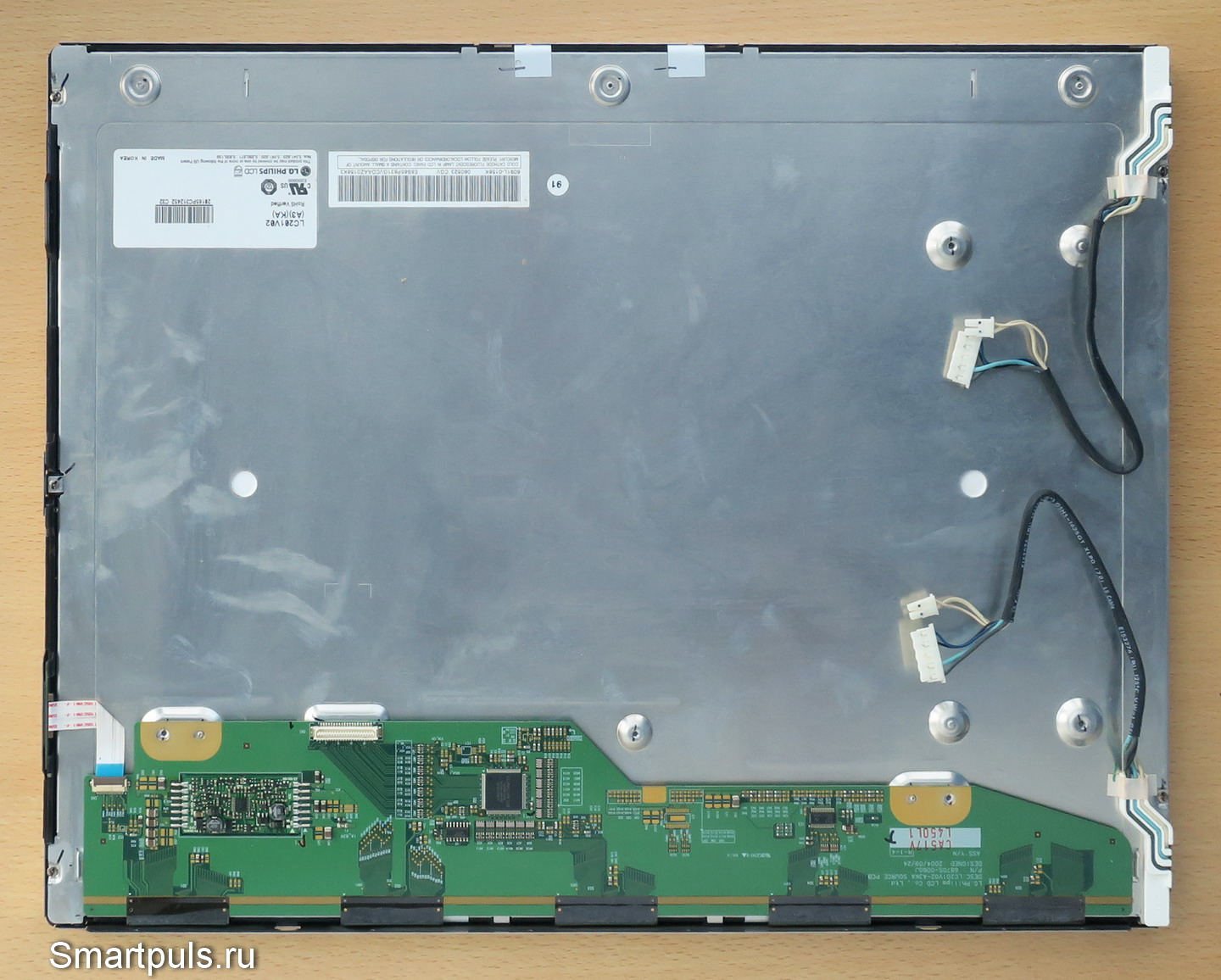

Итак, снимаем с матрицы всё, что над ней находится. Для этого откручиваем винты и разъединяем разъёмы. Получаем почти голую матрицу:

Матрица LC201V02 телевизора LG 20LC1R

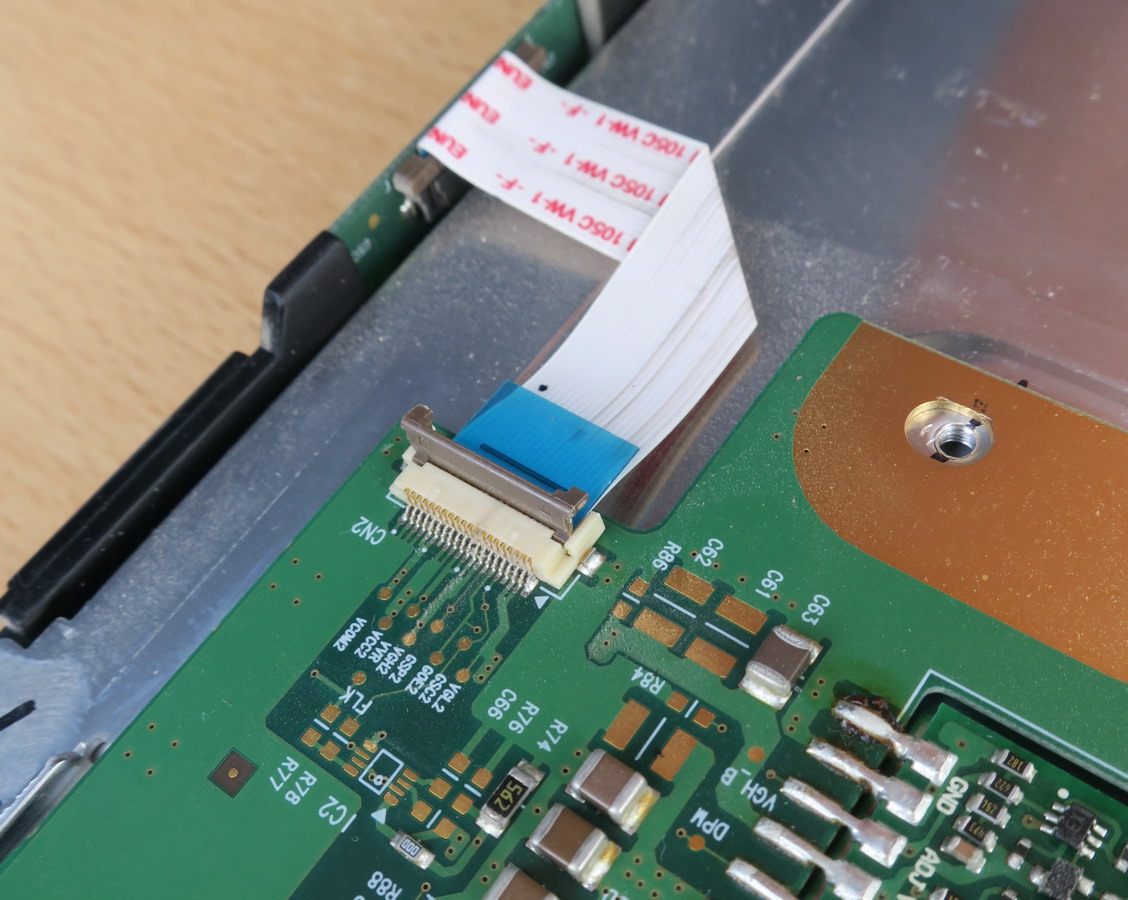

Но и тут придётся еще отщелкнуть разъём, открутить несколько винтов и отжать защёлки:

Разборка матрицы телевизора LG 20LC1R

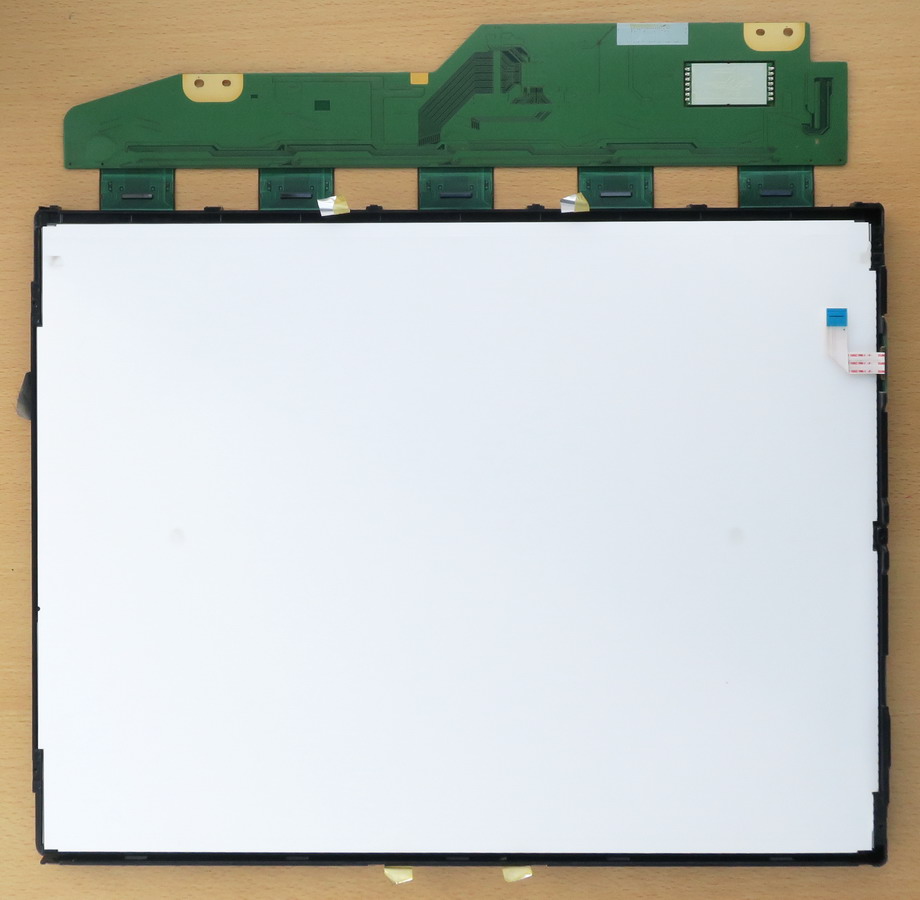

Наконец, получаем матрицу, готовую к снятию алюминиевой крышки с подсветкой (она нам нужна для дальнейшей работы), и, собственно, производим это действие. Вот что остаётся без крышки:

Матрица LC201V02 телевизора LG 20LC1R

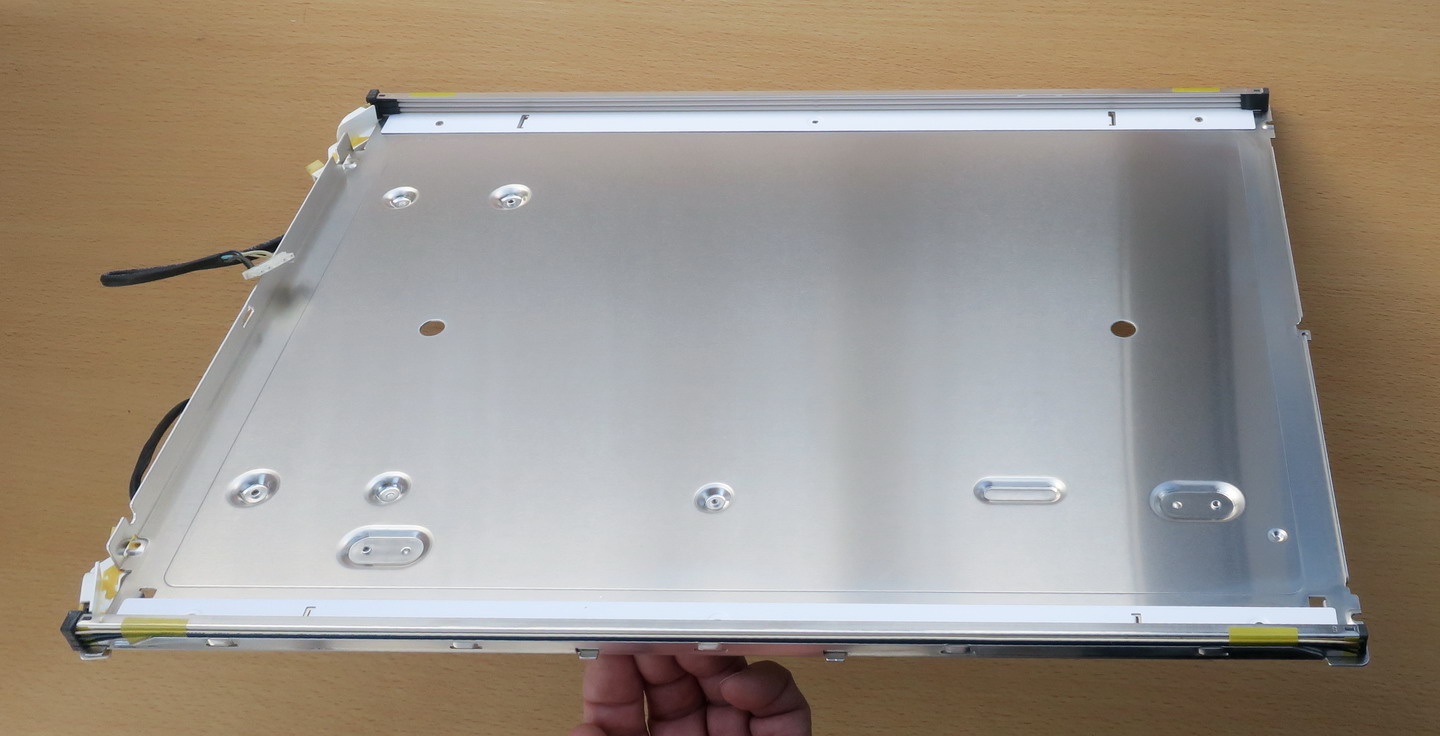

А вот так выглядит снятая крышка с системой подсветки:

крышка матрицы с системой подсветки

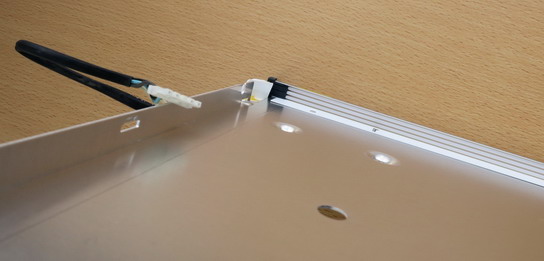

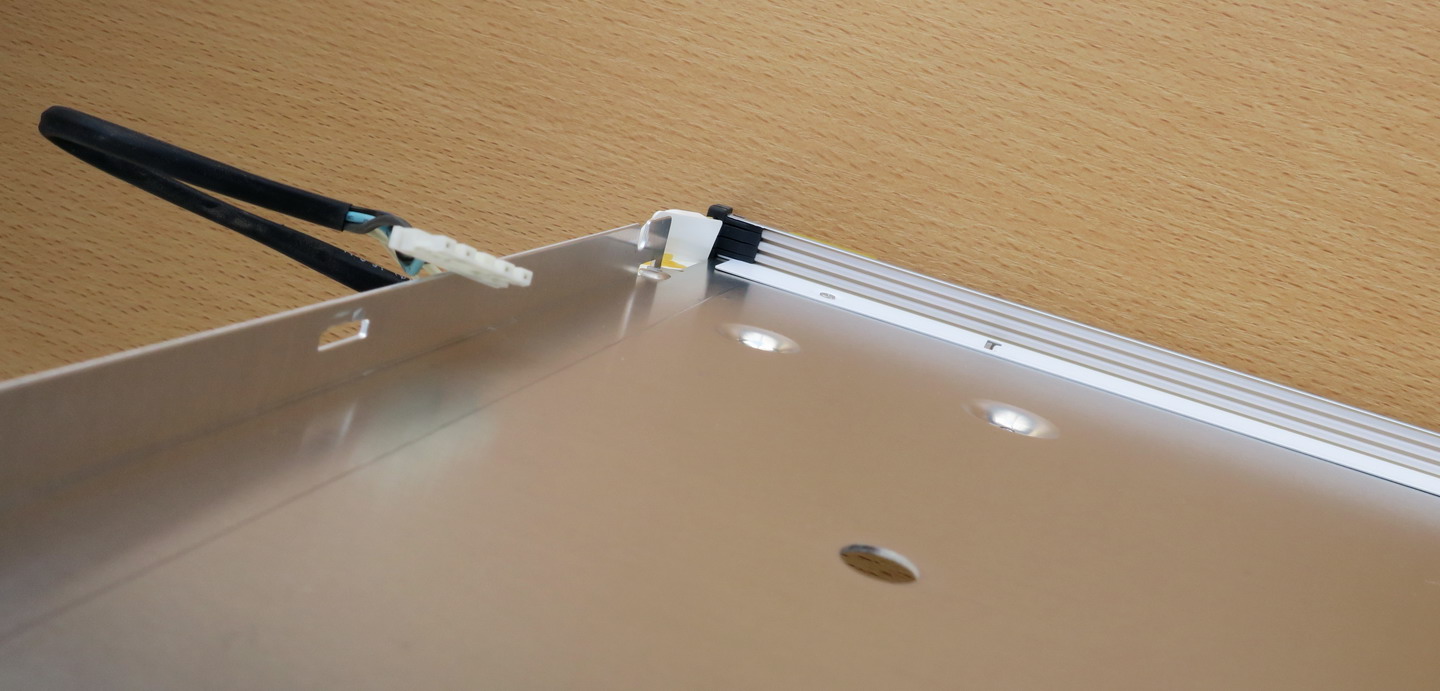

В подсветке с верхней и нижней стороны крышки используются по три лампы CCFL:

крышка матрицы с системой подсветки


Разъёмы, которые удерживают лампы, приклеены к крышке. Их надо аккуратно оторвать; а затем, используя аккуратность и смекалку, надо полностью снять лампы. При этом важно не повредить лампы, так как они содержат ртуть.

Теперь приступаем к установке светодиодной ленты. В данном случае нужна светодиодная лента шириной 5 мм, цвет - белый нейтральный (4000 - 6500K). На крайний случай можно взять белый холодный, а тёплый белый - точно нельзя! Хватит одного метра (и останется).

Напряжение ленты - 12 В, т.к. планируем запитать от напряжения 15 В на блоке питания телевизора (потребуется гасящий резистор).

Светодиодную ленту можно приобрести на Алиэкпресс здесь или здесь, а также у многих других продавцов.

Существуют также и готовые комплекты для переделки экранов на светодиодную подсветку, например, здесь. Комплект, кроме пары кусков светодиодной ленты, содержит и драйвер для них с возможностью управления яркостью.

Светодиодные ленты для их закрепления на какой-либо поверхности содержат клейкий слой, но удерживает он их плохо. В связи с этим в металлическом обрамлении, в котором перед этим были установлены лампы CCFL, перед установкой светодиодной ленты сверлим несколько отверстий, через которые затем дополнительно закрепим ленту нитками.

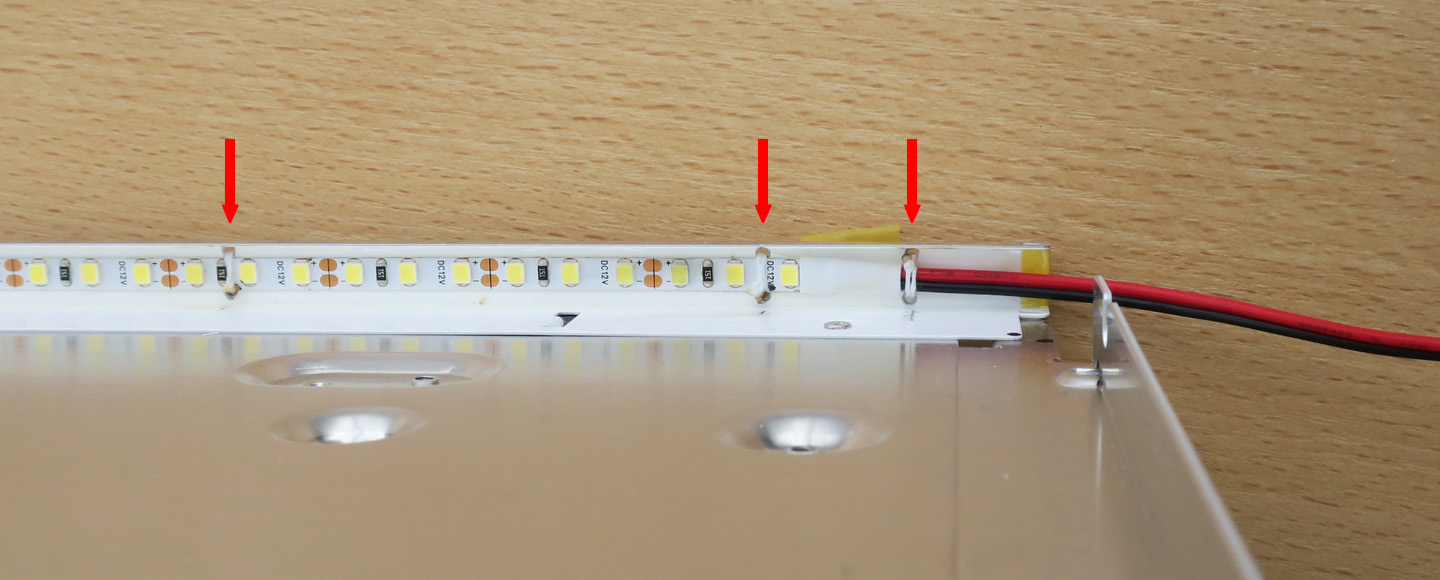

В итоге получается такая конструкция (места дополнительного укрепления нитками показаны красными стрелками):

Установка светодиодной ленты в телевизоре вместо CCFL ламп


Светодиодную ленту устанавливаем так же, как были установлены лампы CCFL: сверху и снизу. Затем эти два отрезка ленты запараллеливаем, и через мощный резистор 6.8 Ом соединяем с контактами напряжения 15 В блока питания. В результате получаем подсветку с нерегулируемой яркостью; но, зато, благодаря питанию постоянным током без ШИМа, и мерцания у неё не будет.

Резистор был рассчитан, исходя из заранее измеренного потребления светодиодной ленты при её номинальном напряжении (12 В).

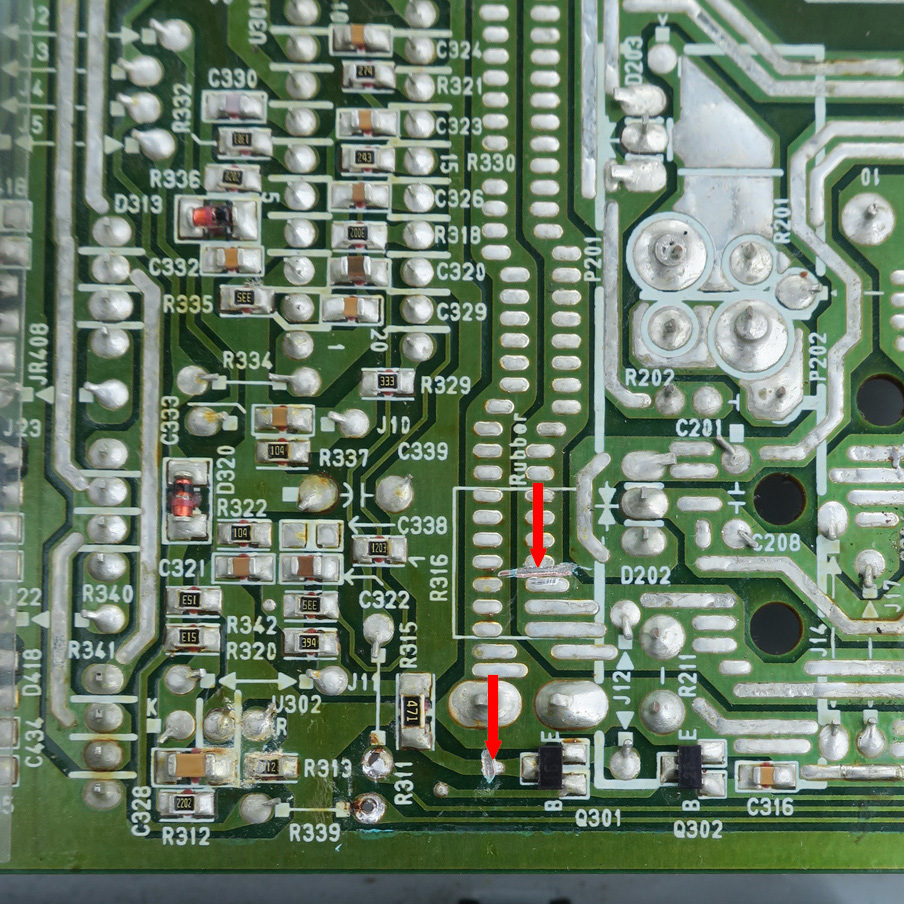

Затем я на всякий случай перерезал проводники питания и управления, идущие на инвертор, чтобы он вдруг не "проснулся" и не начал работать вхолостую.

Места перерезанной металлизации указаны стрелочками:

Перерезаны проводники питания инвертора

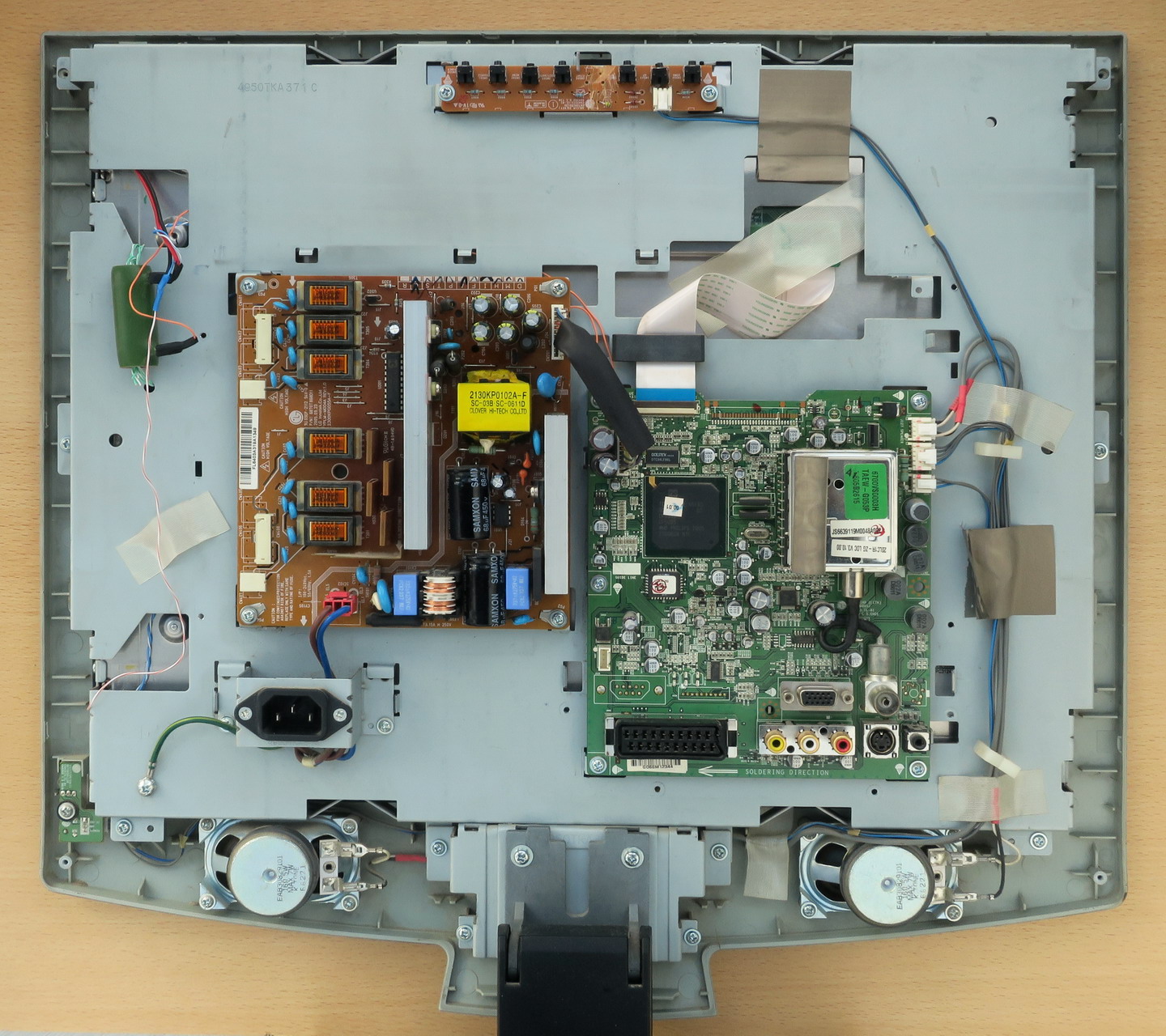

Теперь осталось собрать всё в обратном порядке так, чтобы не оставалось лишних винтов, и вуаля:

Телевизор LG 20LC1R с подсветкой, заменённой с CCFL на светодиодную


Отличий от первоначального вида с открытой крышкой - очень мало. Это - исчезновение кабелей, идущих к подсветке от инвертора; и появление висящего на проволочке мощного резистора 6.8 Ом (слева от блока питания). Можно было бы применить и менее мощный резистор (3 Вт было бы достаточно), но просто именно такой нашелся в домашнем хозяйстве. :)

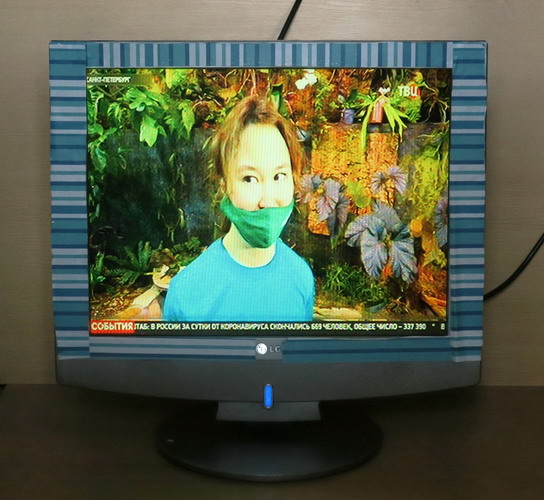

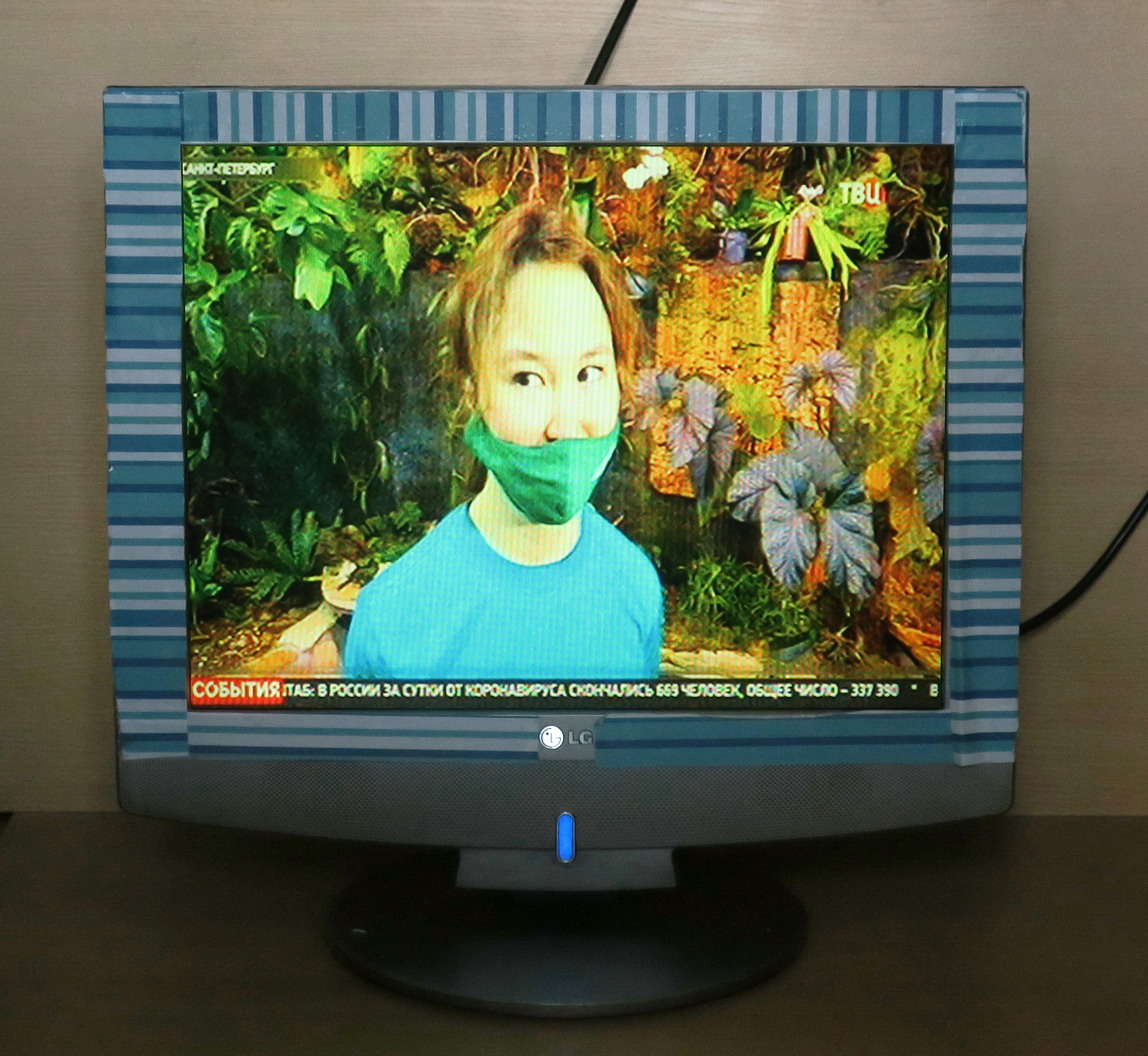

Проводим контроль функционирования:

Телевизор LG 20LC1R с подсветкой, заменённой на светодиодную

Всё работает!

На полосатую ленту, наклеенную по периметру экрана, не обращайте внимание: она просто скрывает некоторые дефекты внешнего вида, образовавшиеся из-за отдельных случаев недостаточно аккуратного обращения за долгие годы эксплуатации. :)

И, конечно, надо сказать о недостатке описанного способа замены подсветки на светодиодную: она работает, даже когда телевизор выключен (при выключении телевизора напряжение 15 В на блоке питания продолжает работать в дежурном режиме). Днём работа подсветки не заметна (экран - чёрный), но ночью она может раздражать. В этом случае можно полностью обесточить телевизор, отсоединив вилку от питающей сети.

Окончательный диагноз

Итак, как велят сторонники сохранения окружающей среды, способная ещё работать вещь спасена от свалки и продолжит свою полезную деятельность.

В статье был описан типовой метод смены подсветки с CCFL на LED, который может быть реализован в большинстве телевизоров и мониторов (отличия могут быть в конструктивном исполнении устройств и сложности вскрытия их матриц).

Тем не менее, как уже говорилось по ходу статьи, не всегда есть смысл всё это делать; а только в случае относительно простых неисправностей (самих CCFL ламп или инвертора).

Если же подсветка CCFL в телевизоре работает нормально, то менять её на светодиодную просто ради замены не надо. Подсветка лампами CCFL даёт хороший спектральный состав света; и при этом в подсветке слаб эффект мерцания благодаря питанию ламп высокочастотным напряжением и инерционностью их собственного свечения (эффект послесвечения).

И, несколько заключительных соображений по поводу именно данной модели телевизора.

Хотя на его задней панели есть разъём VGA, использовать телевизор "как есть" даже в качестве простейшего монитора не получится. Штатного способа переключения на вход VGA нет; для этого требуется специальный сервисный пульт дистанционного управления (вроде бы, имеется на Алиэкпресс, но совместимость не проверена).

Кроме того, надо сказать, что после перехода в России на цифровое телевидение, пользоваться этим телевизором, напрямую подключив его к антенне, не получится. Этот телевизор не имеет дешифратора цифрового TV (DVB-T2).

Потребуется приобрести TV-приставку; возможны два варианта.

Первый - это эфирная ТВ-приставка с поддержкой стандарта DVB-T2.

Второй - приставка с поддержкой интернет-TV.

Оба варианта в большинстве случаев позволяют воспроизводить файлы фото и видео автономно с носителей, например, USB-флешек; что расширит функциональность телевизора.

И ещё раз на тему, где можно купить необходимые ингридиенты.

Светодиодную ленту можно приобрести на Алиэкпресс здесь или здесь, а также у многих других продавцов.

Готовый комплект для переделки экранов на светодиодную подсветку можно купить, например, здесь. Но при покупке готового комплекта надо иметь в виду, что ширина светодиодной ленты в этом комплекте - 4 мм, что может подойти не для всех экранов (для некоторых может потребоваться 3 мм).



Дополнительный материал: как заменить подсветку на светодиодную в мониторе - здесь (сторонний ресурс).



Весь раздел "Сделай сам! (DIY)" - здесь.



  Ваш Доктор.
 14 июля 2022 г.
