 Универсальный внешний аккумулятор (Power Bank) Canyon CNS-TPBP5DG

 Тест и обзор


 Медицинский осмотр (тест и обзор) универсального внешнего аккумулятора (Power Bank)
Canyon CNS-TPBP5DG .
Простой и лёгкий, но полностью функциональный.

Внешние аккумуляторы могут помочь пользователям очень во многих случаях. Но особенно полезны они будут тем пользователям, которые часто бывают в разъездах; а также "классическим" туристам, гуляющим по лесам и горам; могут быть полезны и тем "невезучим" пользователям, которым достались телефоны с малой длительностью автономной работы. Да и вообще, в жизни случаи бывают разные.

Сегодня мы протестируем внешний аккумулятор (далее - "повербанк" или просто "пациент") Canyon CNS-TPBP5DG. Он отличается от других повербанков тонкой и лёгкой конструкцией, хотя и заключён в простом пластиковом корпусе без "наворотов".

Его основу составляет современный литий-полимерный аккумулятор ёмкостью 5000 мАч.

Технические характеристики Canyon CNS-TPBP5DG:

Вход (напряжение и ток заряда) 5 В / 2 А (два входа: micro-USB и Lighning)
Выходы (напряжение и предельный ток) Два выхода 5 В, суммарный ток - до 2 А
Емкость аккумулятора 5000 мАч, литий-полимерный
Дополнительно Встроенный картридер для SD-карт памяти
Защита От короткого замыкания, перезарядки, глубокого разряда
Габариты 138.4*69.4*9.5 мм
Масса 125 г
Комплектация USB/micro-USB кабель; "Руководство пользователя", гарантийный талон
Официальный сайт Canyon.ru

К сожалению, на официальном сайте производителя информация представлена в довольно-таки странном виде. Габариты и вес указаны только с упаковкой; а также указан странный параметр "макс. выходной заряд", который составляет 1.5 - 2.2 Ампера.

Возможно, имелся в виду максимальный выходной ток. Но величина, указанная на самом повербанке, не совпадает с тем, что указано на сайте, и составляет 2 Ампера ровно. Именно эта величина и указана у нас в таблице с параметрами.

Немного забегая вперёд, скажу, что странности на официальном сайте никак не отразились на качестве самого продукта. :)

Средняя цена на момент составления обзора - около 750-800 российских рублей, но кое-где можно найти и за 600. Следует также иметь в виду, что на одних интернет-порталах он называется Canyon CNS-TPBP5DG; а на других - Canyon CNS-TPBP5 (без суффикса DG). Это - одно и то же изделие.


Внешний вид и конструкция внешнего аккумулятора Canyon CNS-TPBP5DG

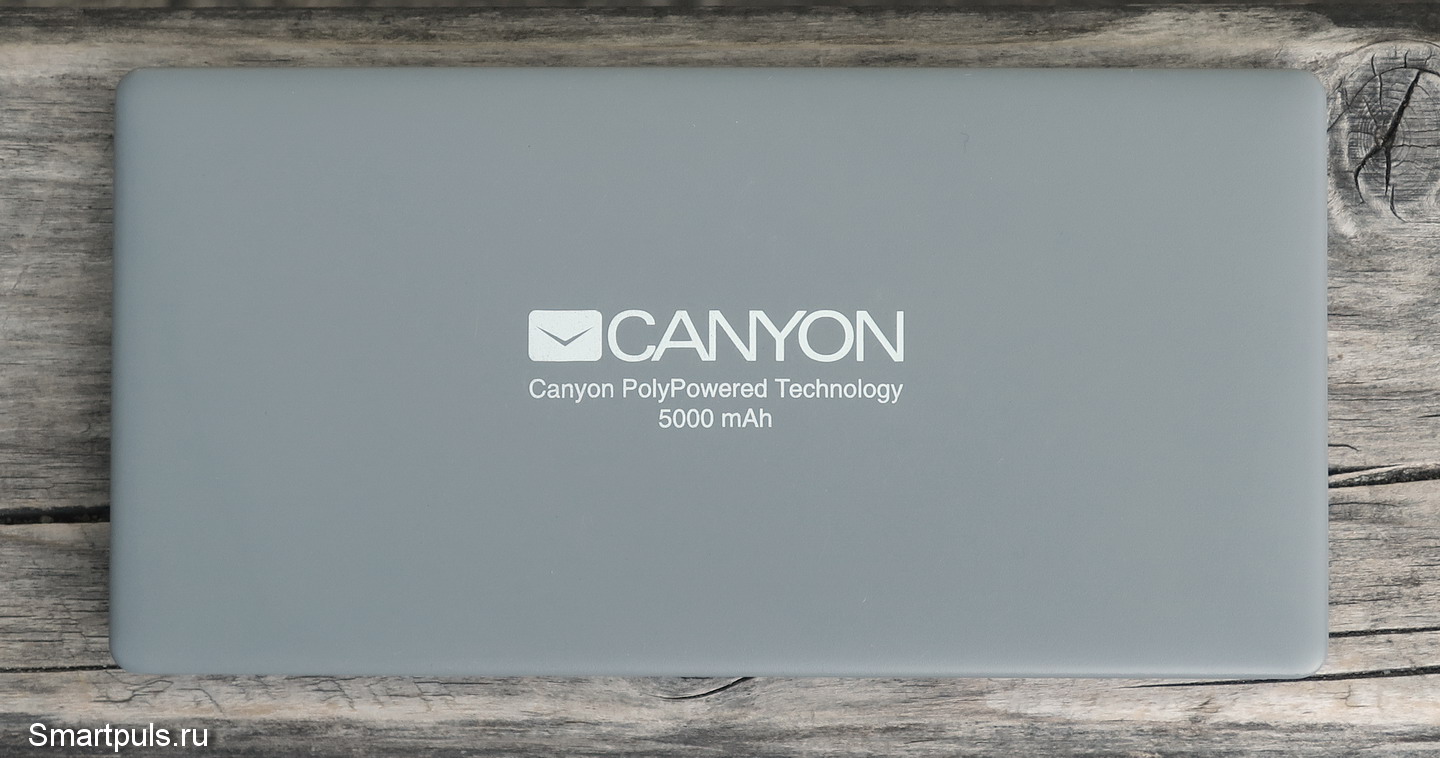

Повербанк изготовлен в виде плоской пластиковой "коробочки" со слегка скругленными углами. Корпус повербанка - двухцветный. Верхняя крышка изготовлена из светлого (но не совсем белого) матового пластика:

Тест и обзор универсального внешнего аккумулятора (Power Bank) Canyon CNS-TPBP5

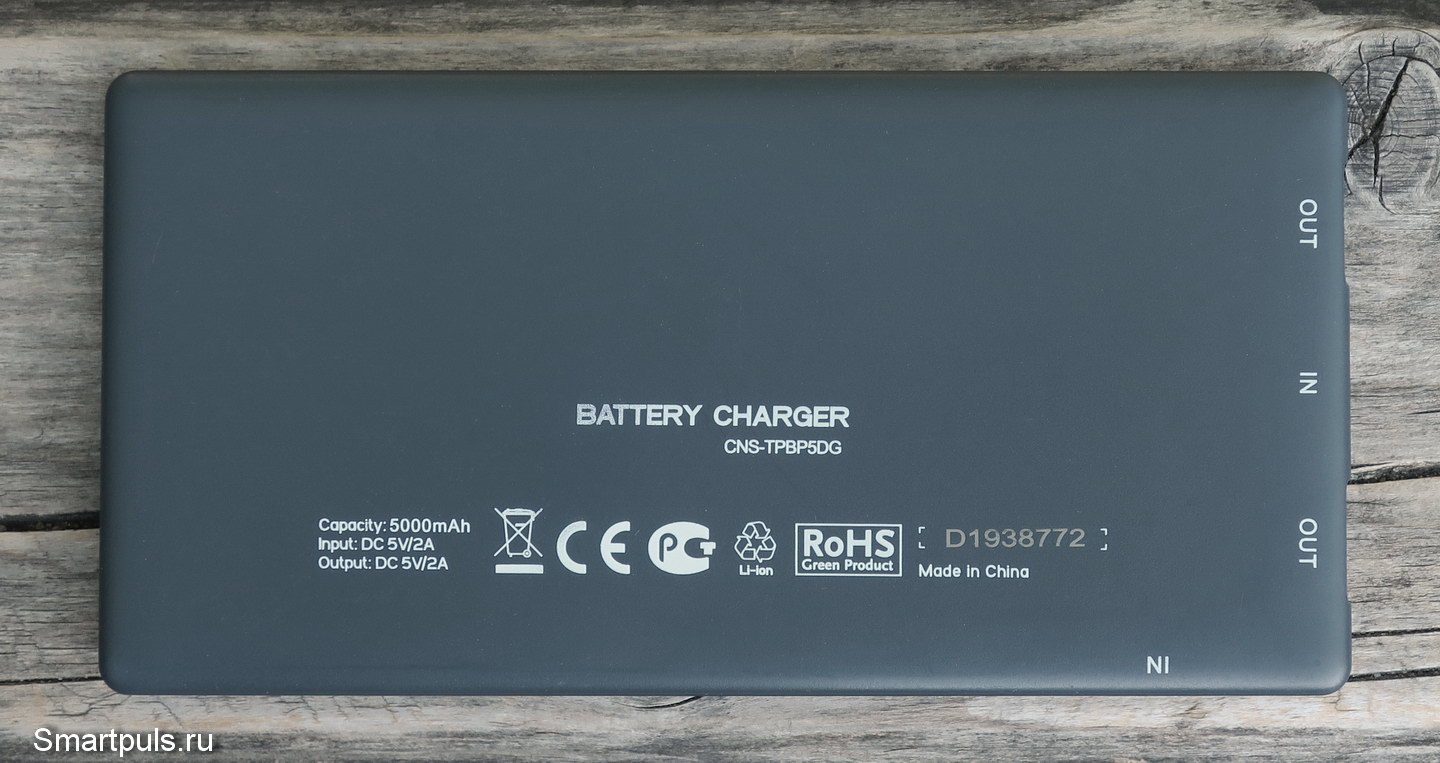

Основная часть корпуса изготовлена из тёмно-серого (но не чёрного) пластика:

Тест и обзор универсального внешнего аккумулятора (Power Bank) Canyon CNS-TPBP5DG

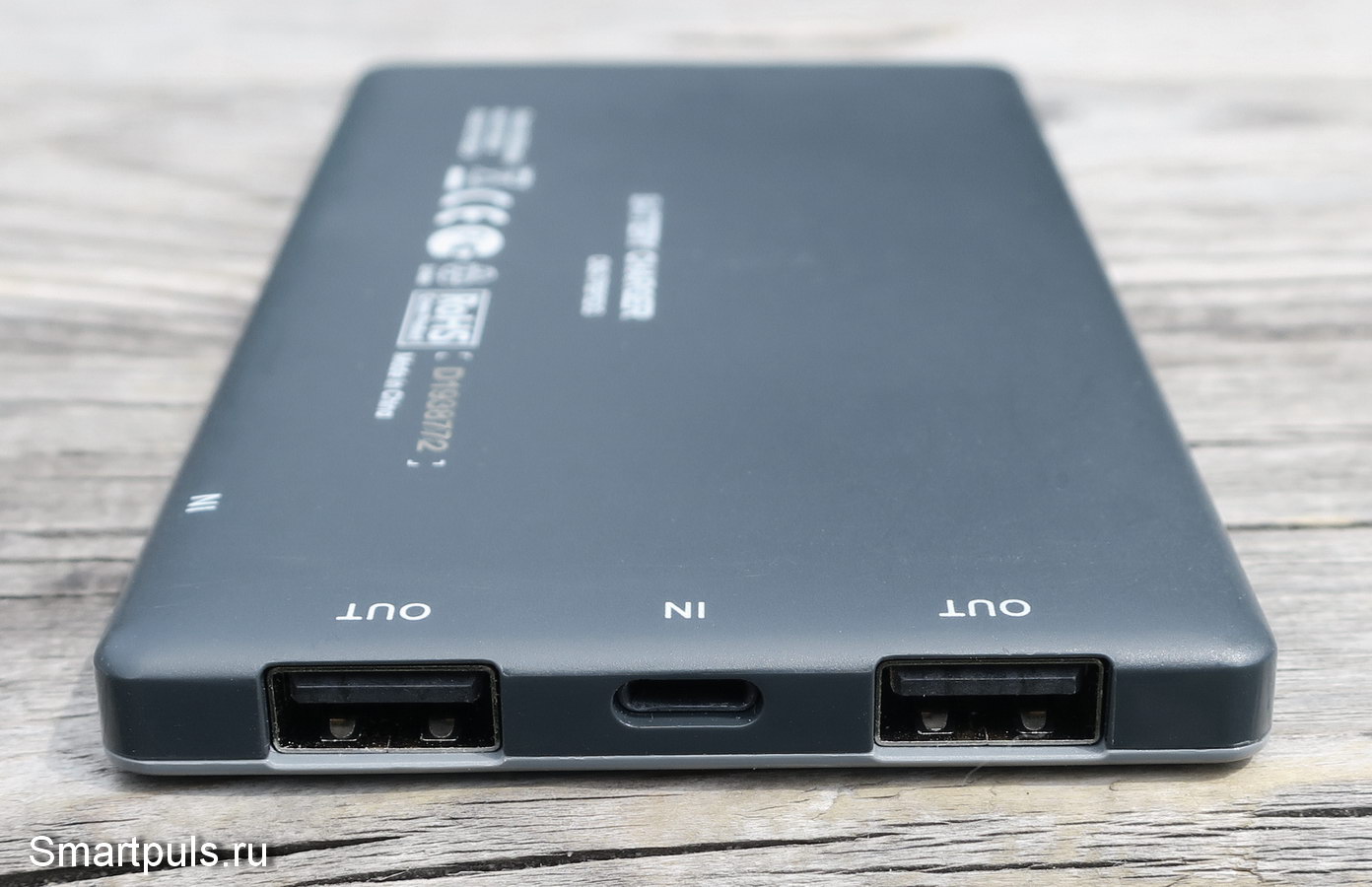

Все разъемы и индикаторы расположены на боковых поверхностях повербанка. На одном из торцов расположены два выходных разъёма USB и входной разъём Lightning:

Тест и обзор универсального внешнего аккумулятора (повербанк, пауэрбанк) Canyon CNS-TPBP5DG

Выходные разъемы - "равноправны". Совершенно безразлично, к какому из них подключать заряжаемое устройство (или устройства). Главное - сначала проверить по документации или маркировке, какой ток потребляют заряжаемые устройства, чтобы не превысить предельно-допустимое значение суммарного тока (2 А).

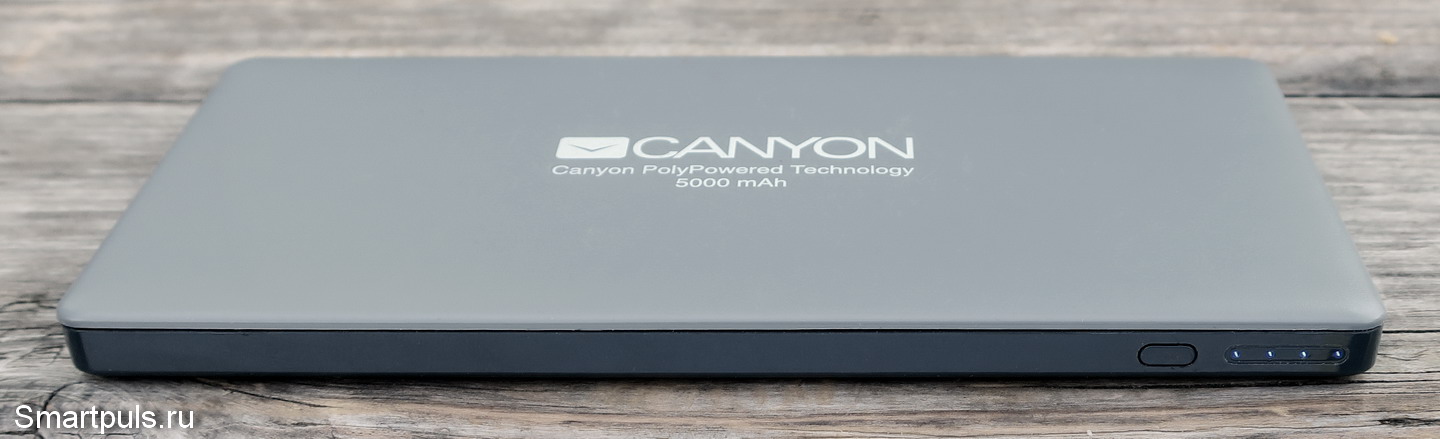

На "длинной" боковой грани расположен индикатор заряда из 4-х синих светодиодов и кнопка тройного назначения:

Тест и обзор повербанка Canyon CNS-TPBP5DG

Кнопка (без фиксации) работает на включение и выключение девайса, а также может использоваться для контроля его заряда при отсутствии подключений.

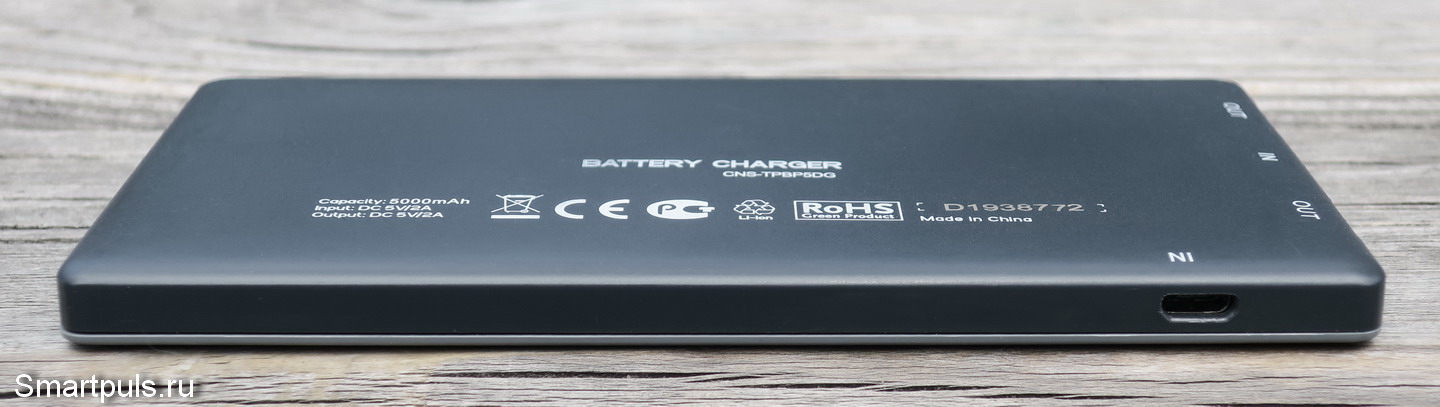

На противоположной боковой грани находится только разъём micro-USB для подзарядки этого устройства:

Тест и обзор пауэрбанка Canyon CNS-TPBP5DG



Вскрытие (разборка) Canyon CNS-TPBP5DG

Вскрытие этого повербанка делается относительно несложно, но всё равно требует аккуратности.

Верхняя крышка держится на защелках, и плюс к этому сам аккумулятор пауэрбанка прилеплен к корпусу двусторонним скотчем желтоватого оттенка (к счастью, не слишком прилипчивым).

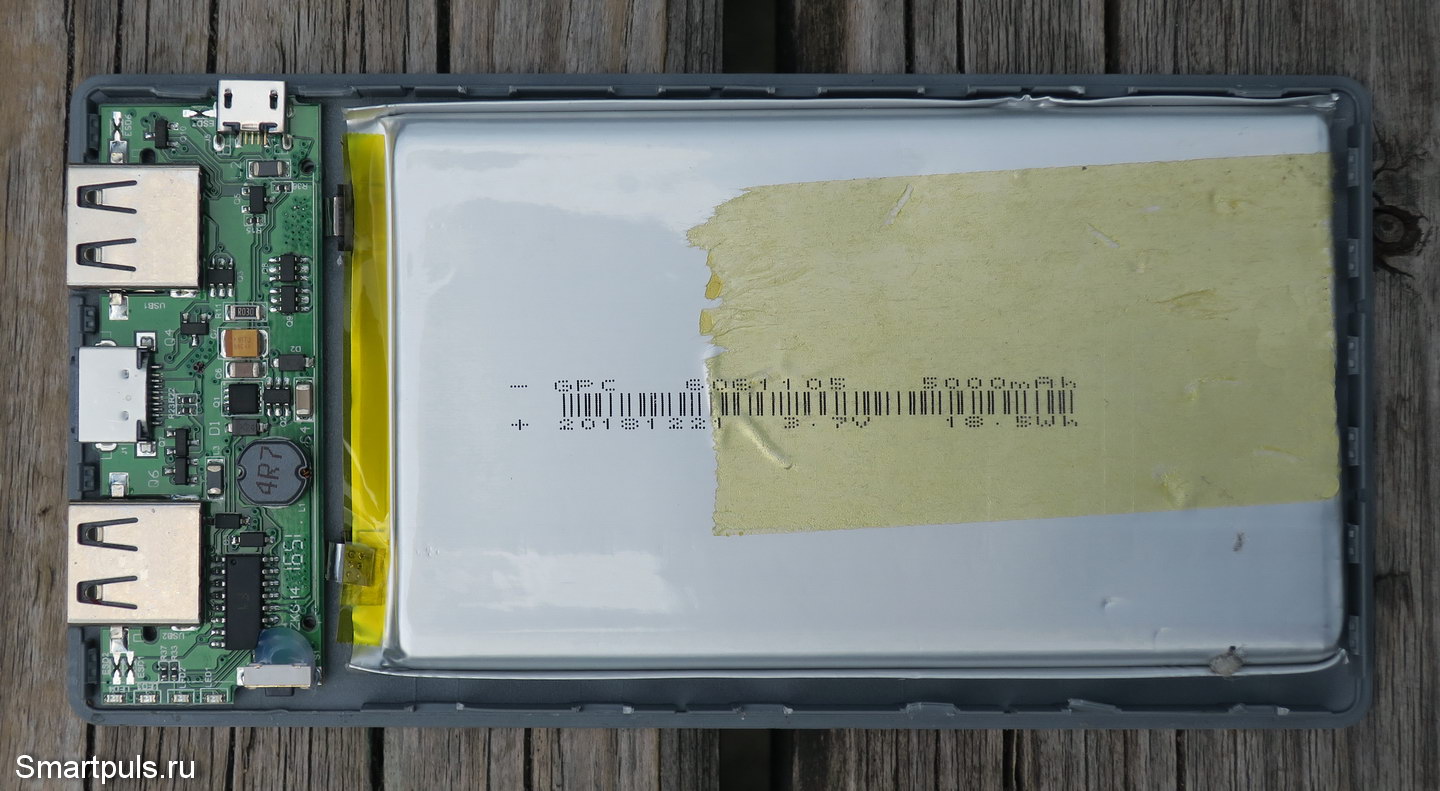

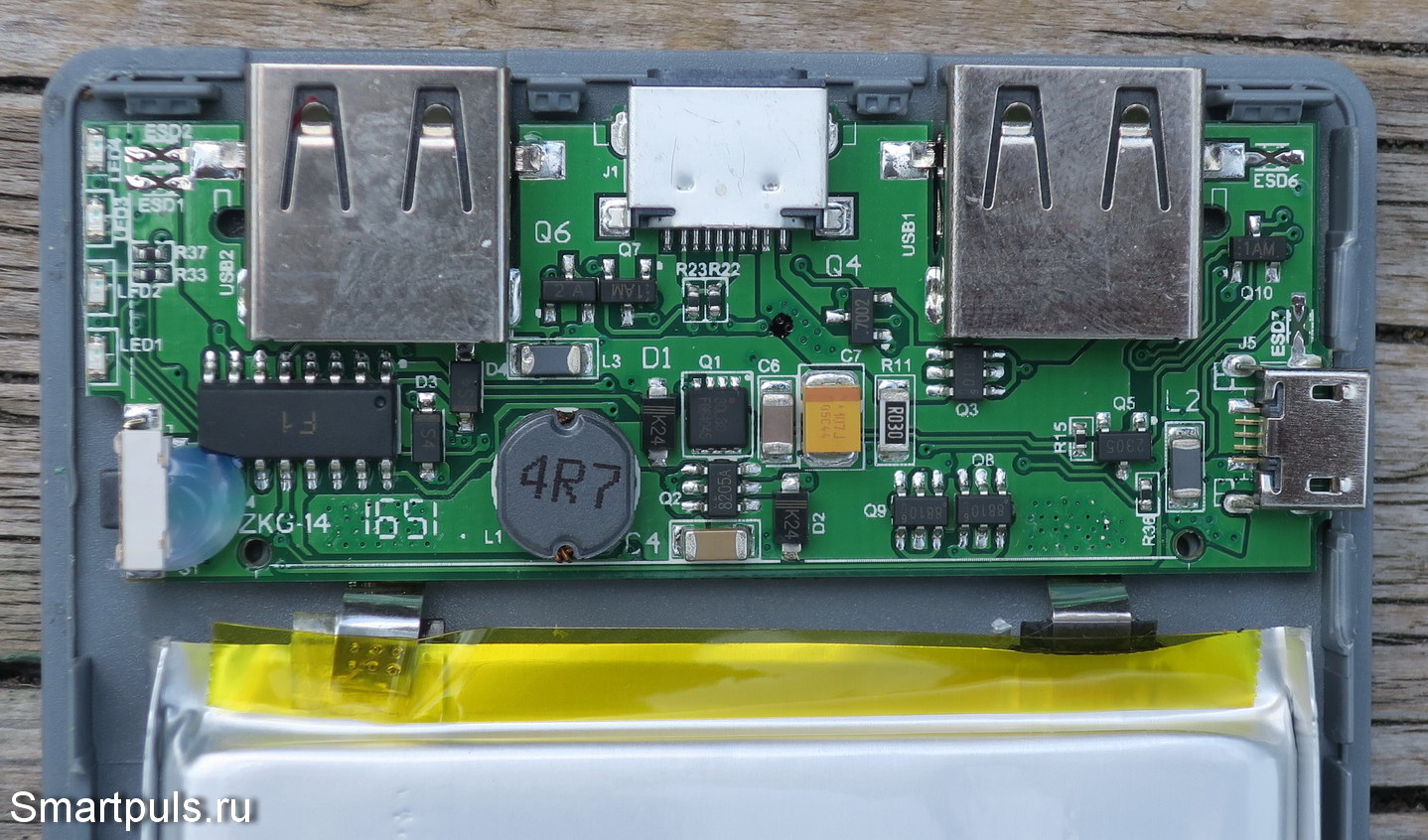

После открытия устройства видим такую картину:

разборка power bank Canyon CNS-TPBP5DG

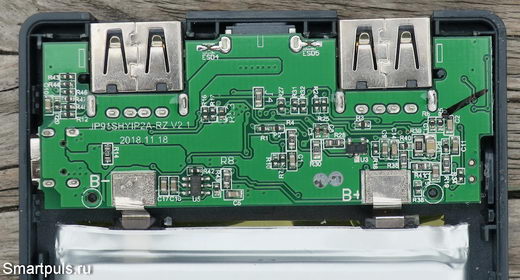

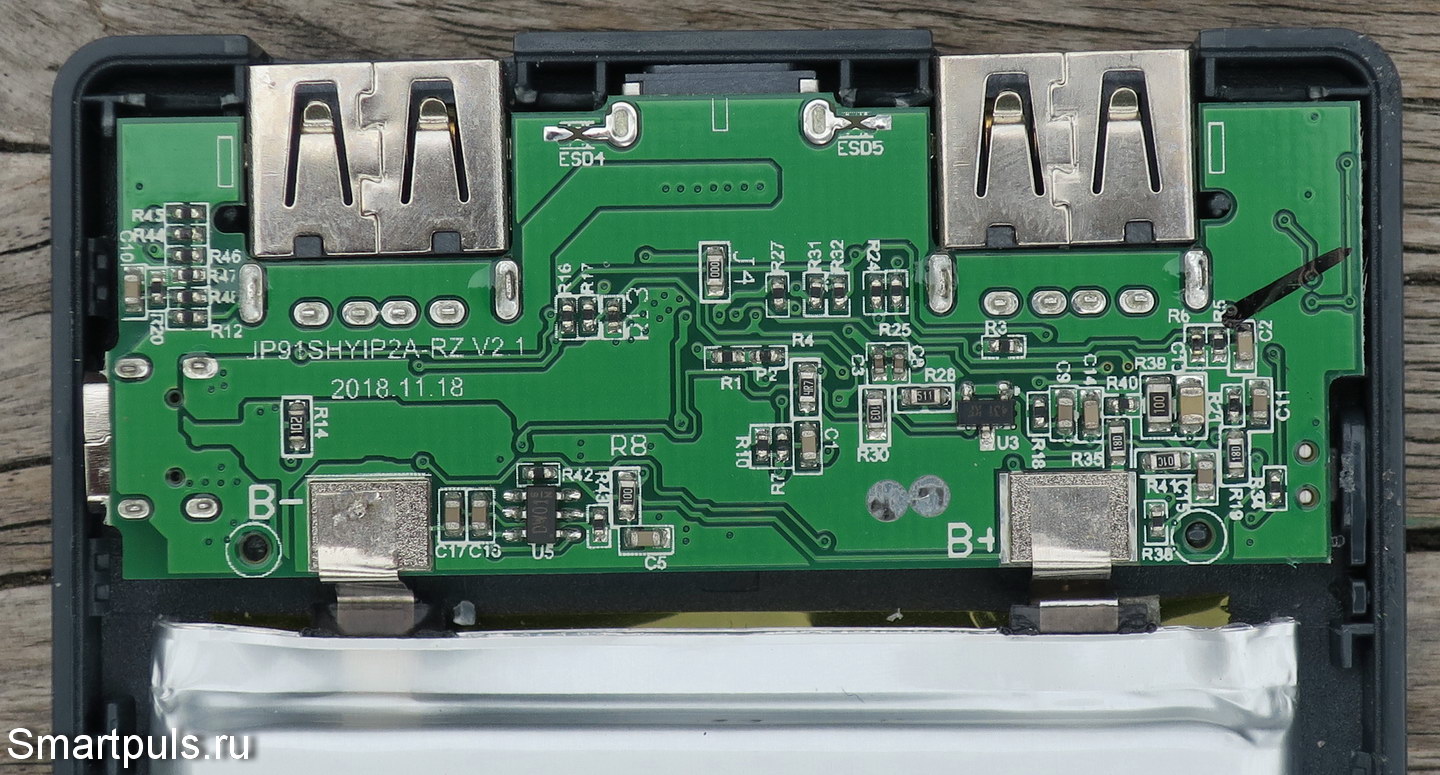

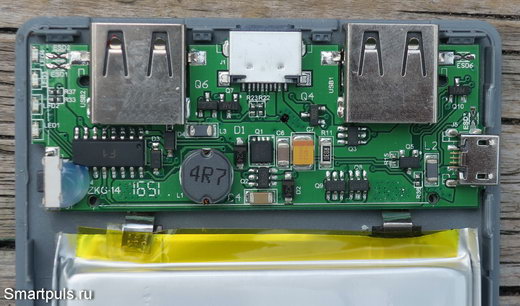

Далее - рассмотрим печатную плату с обеих сторон:

разборка повербанка Canyon CNS-TPBP5DG - печатная плата (pcb)


разборка пауэбанка Canyon CNS-TPBP5DG - печатная плата (pcb)

На печатной плате видим только один мощный дроссель, обозначенный 4R7. Сие означает, что выходной преобразователь напряжения от 3.7 Вольт (на аккумуляторе) к 5 Вольтам (на выходе) - единственный. Выходы просто запараллелены.

А из этого уже проистекает, что совершенно безразлично, как будет распределена нагрузка между двумя выходами; лишь бы не превышала предельно-допустимой.

И последний вывод из осмотра печатной платы: монтаж выполнен аккуратно, применение всякой гадости вроде клея - минимальное. Так что теоретически изделие - вполне ремонтопригодное, но вряд ли ремонт будет экономически целесообразен.



Результаты тестирования Canyon CNS-TPBP5DG

Зарядка полностью разряженного повербанка заняла чуть больше 5 часов. Максимальный ток зарядки (в её начале) составил 1.2 Ампера, средний ток зарядки составил 1.0 Ампера.

Соответственно, из этого следует, что нельзя применять зарядные устройства на ток менее 1.5 Ампера. А лучше - так, как рекомендует производитель, - на 2 Ампера.

Подключенный на время зарядки специализированный китайский USB-тестер показал, что за время зарядки повербанк принял 5130 мАч заряда.  И это - хорошо, поскольку подтверждает заявленную ёмкость устройства в 5000 мАч.

Замеры, проведенные при вскрытом устройстве, показали, что зарядка аккумулятора повербанка прекращается, когда напряжение на нём достигает 4.2 Вольта.

А автоматическое выключение повербанка при работе на нагрузку происходит при падении напряжения на аккумуляторе до 3.2 Вольта.

Можем констатировать, что эти два порога (4.2 Вольта и 3.2 Вольта) расположены симметрично относительно номинала аккумулятора (3.7 Вольта). Так что контроллер аккумулятора построен оптимально, без "перекосов", занижения или завышения порогов.

Теперь - о работе повербанка на зарядку внешних устройств и немного теории.

Сначала - немного теории (она уже частично затронута в предыдущей главе).

Итак, номинальное напряжение аккумулятора, примененного в повербанке, составляет 3.7 Вольта. А выходное напряжение - 5 Вольт. Для осуществления этого изменения напряжения в повербанке установлен повышающий преобразователь на основе дросселя.

Таким образом, здесь работает "эффект трансформатора": при повышении напряжения понижается ток. А уже из этого следует, что повербанк никогда не сможет отдать в нагрузку тот заряд тока (считая его в миллиампер-часах), который запас в себе; даже если пренебречь потерями в самом преобразователе.

Поэтому, если считать КПД повербанков в переданных миллиампер-часах, он считается хорошим, если достигает 70%. Если выше 70% - то очень хороший.

Теперь - результаты тестирования при работе на нагрузку (на зарядку внешних устройств).

Заряд, переданный в нагрузку при выходном токе 1 Ампер - 3730 мАч;

Заряд, переданный в нагрузку при выходном токе 2 Ампера - 3510 мАч.

Оба значения характеризуют повербанк как отличный по отдаваемому заряду.

Ток автоматического выключения повербанка - 47 миллиампер. Из этого проистекает, что повербанк пригоден для работы на слаботочную нагрузку; то есть, подходит для зарядки Bluetooth-наушников, компактных аудиоплееров, браслетов и т.п. Возможно, они будут заряжены и не полностью, но хотя бы на 50% до момента автоотключения повербанка зарядиться успеют.

Защита от короткого замыкания успешно работает. При коротком замыкании повербанк отключается.


Окончательный диагноз

Итак,  несмотря на невысокую цену, этот повербанк показал себя в высшей степени позитивно.

Он - лёгкий и тонкий (пожалуй, один из самых лёгких среди повербанков такой ёмкости). И, несмотря на это, он - весьма эффективен по отдаваемому заряду, и полностью соответствует своим техническим данным и ожиданиям потребителя.

Дополнительное удобство - наличие двух входов и двух выходов, причем входы - как под стандартный кабель micro-USB, так и под "зарядку" iPhone (кабель Lightning).

Недостатки для такого устройства придётся буквально "высасывать из пальца". И вот что удалось придумать: корпус повербанка изготовлен из очень простого пластика, без особых дизайнерских изысков; что может не понравится поклонникам "высокой моды".

   Актуальные цены на Яндекс.Маркет:



   Искренне Ваш,
   Доктор

20 июля 2018 г.
