 Миниатюрный ультрафиолетовый фонарик с мощностью до 3 Вт

 Обзор


Миниатюрный ультрафиолетовый фонарик с мощностью до 3 Вт - тест и обзор

     Оглавление:
   1. Внешний вид и технические характеристики ультрафиолетового фонарика

   2. Тестирование

   3. Окончательный диагноз



Предисловие

Обзор посвящен ультрафиолетовому фонарику, сочетающему миниатюрные карманные габариты и довольно высокую для таких устройств мощность 3 Вт. Область применения также будет освещена.

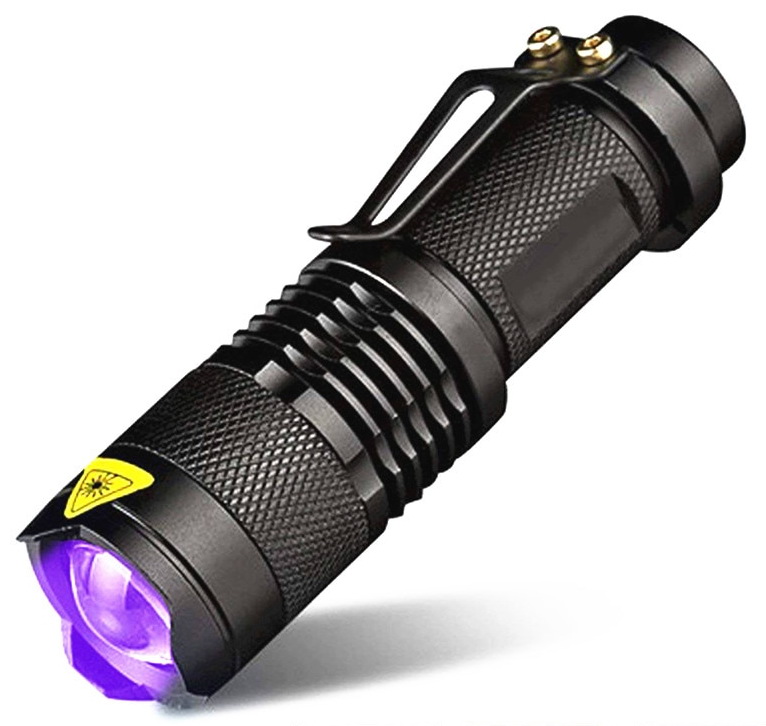

Ультрафиолетовый фонарик с Алиэкспресс
(Изображение с Алиэкспресс, кликнуть для увеличения)

Купить тестируемый ультрафиолетовый фонарик можно на Алиэкспресс здесь или здесь, а также и у многих других продавцов. Цена на дату обзора - от $3.1 до $4 с учётом доставки из Китая, но без источника питания в комплекте.


Внешний вид и технические характеристики ультрафиолетового фонарика

Основные технические характеристики ультрафиолетового фонаря перечислены в следующей таблице:

Материал Алюминиевый сплав
Фокусировка луча Линза
Длина волны 395 нм
Питание Батарея/аккумулятор размера AA или литий-ионный аккумулятор 14500
Выключатель Механический
Габариты 92*25 мм (длина*диаметр)
Масса (без питания) 50 г

Примечание: габариты указаны по результатам замера.

Особенностью фонарика является широкий диапазон питающего напряжения и источников питания: начиная от никель-металлогидридного аккумулятора на 1.2 В и до литий-ионного аккумулятора на 3.7 В. Естественно, чем выше напряжение питания, тем выше мощность излучения.

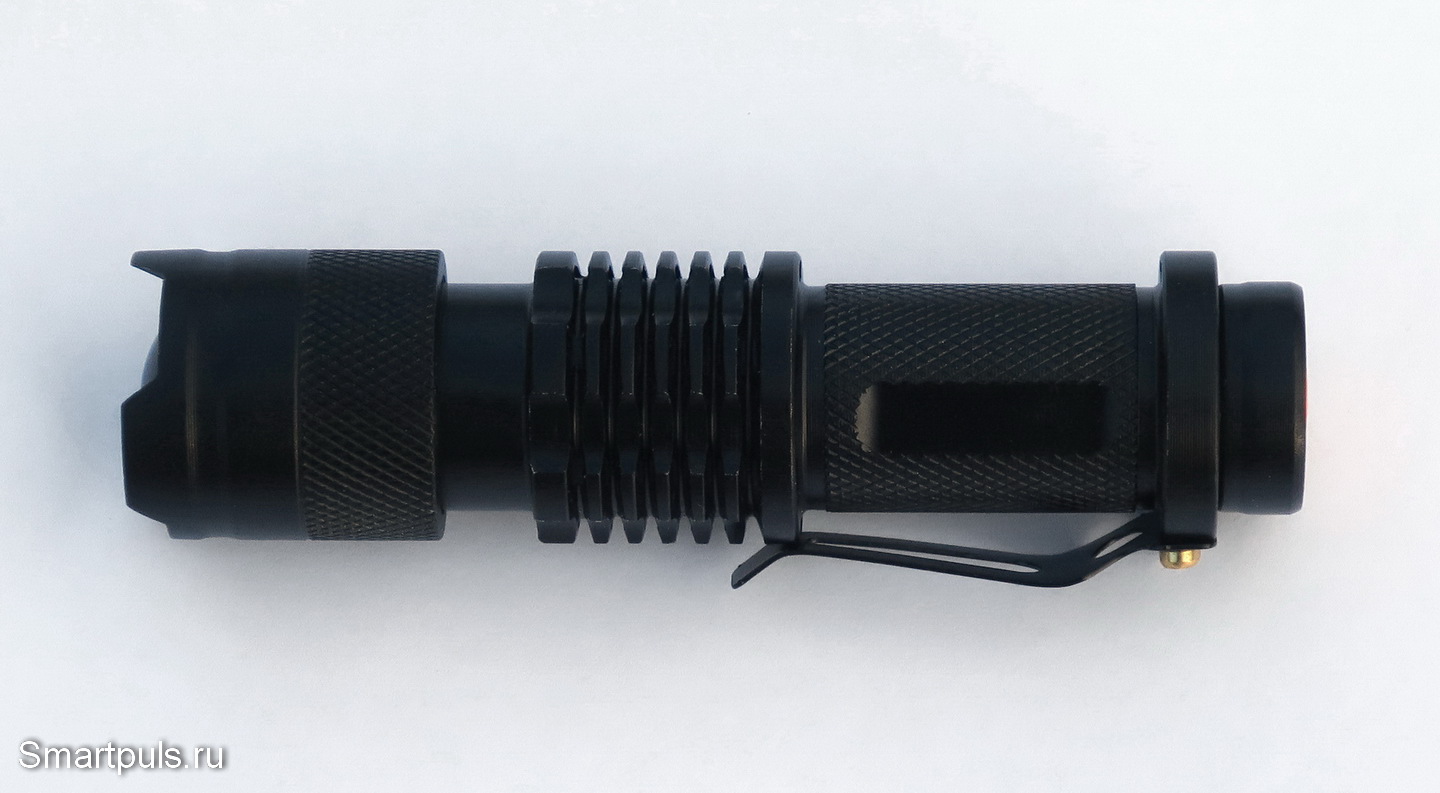

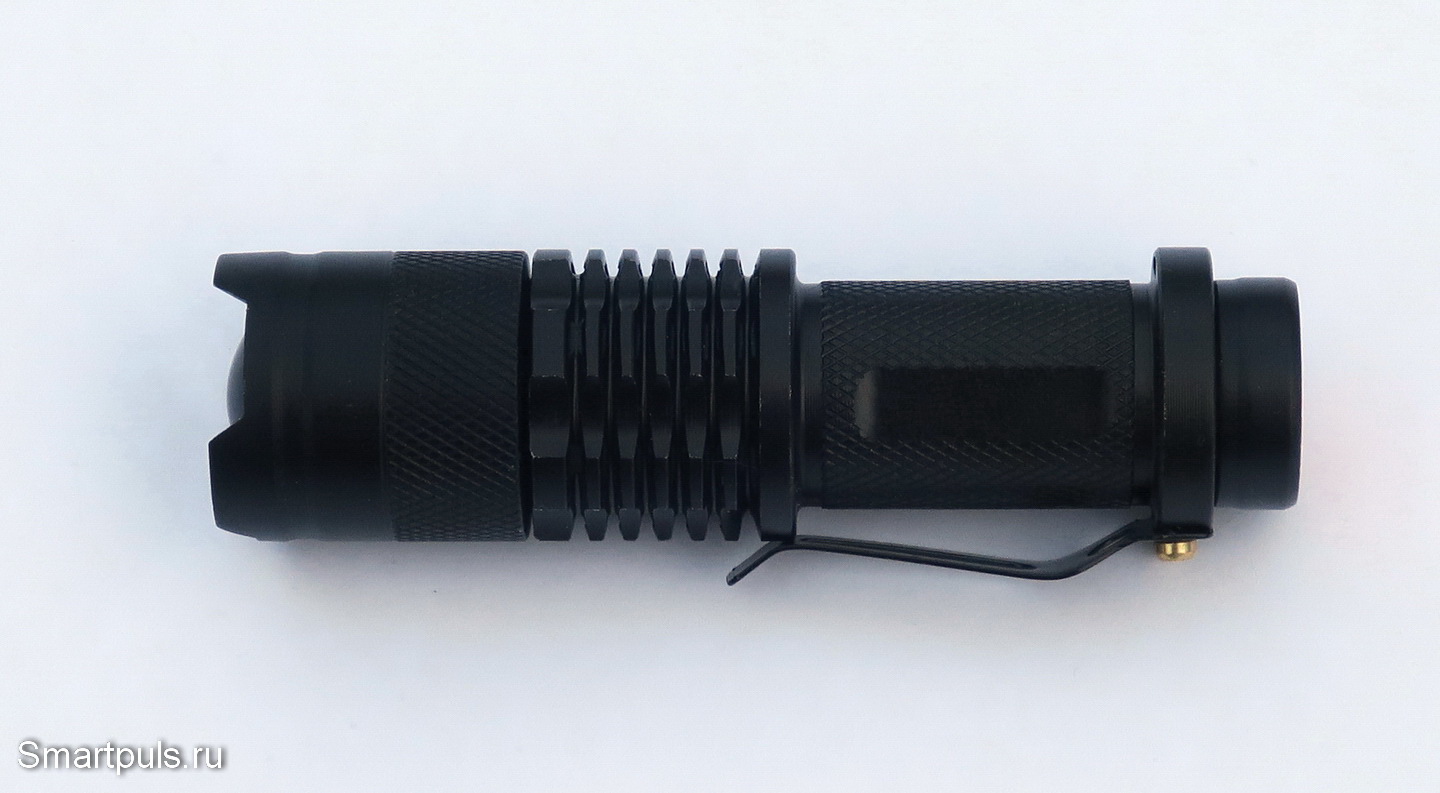

Конструкция у фонарика - как у большого и серьёзного фонаря (ребристая зачернённая поверхность и т.п.), но сам он маленький; его длина составляет всего 92 мм  в сложенном виде и 100 мм с выдвинутой линзой:

Ультрафиолетовый фонарик мощностью 3 Вт - тест и обзор

Ультрафиолетовый фонарь мощностью 3 Вт - тест и обзор

Фонарик снабжен попружиненным зажимом, с помощью которого можно его временно закреплять на ремне или на одежде.

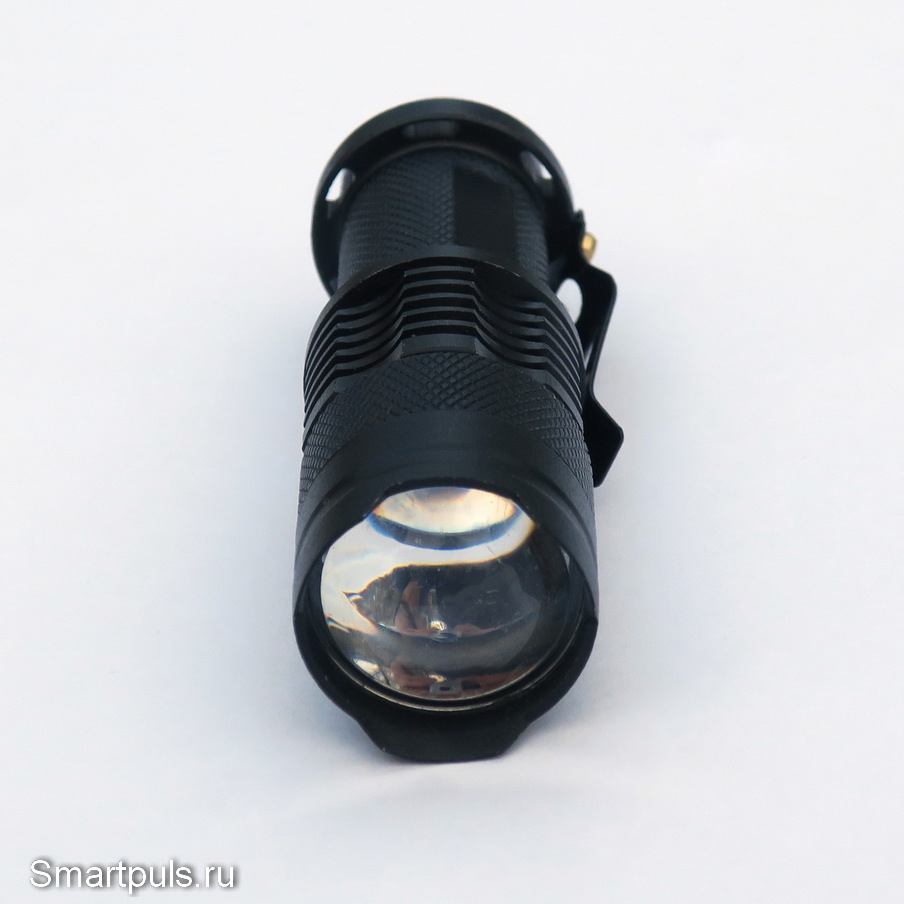

Линза на объективе фонаря - сильно выпуклая:

Ультрафиолетовый фонарь мощностью 3 Вт - линза

Несмотря на относительно небольшой ход линзы при её выдвижении вперёд, её оказалось достаточно для широких вариаций фокусировки фонаря: от широкого круглого пятна до узкой фокусировки в виде проекции изображения собственно светодиода.

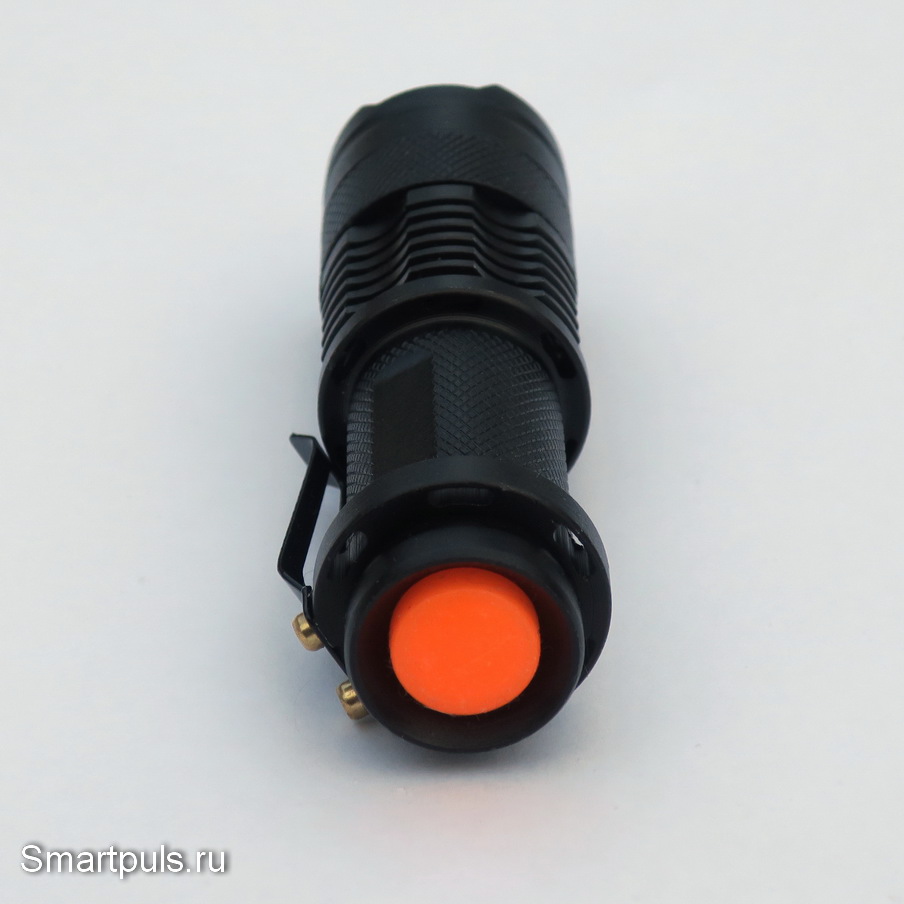

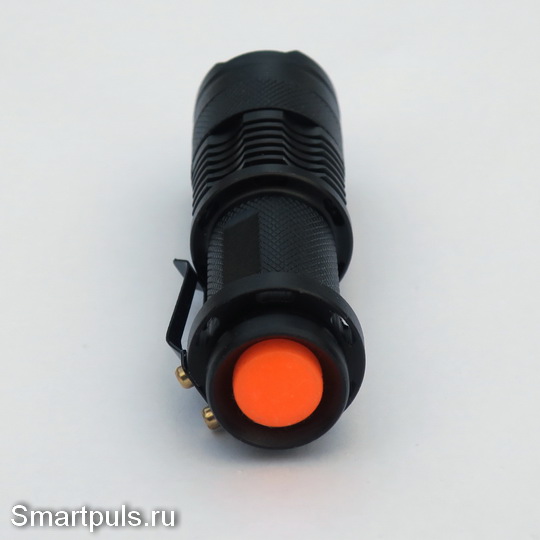

С обратной стороны расположена оранжевая кнопка включения/выключения фонаря:

Ультрафиолетовый фонарь мощностью 3 Вт - кнопка включения/выключения

Кнопка включения/выключения - самая что ни есть простая и бесхитростная, чисто механическая.

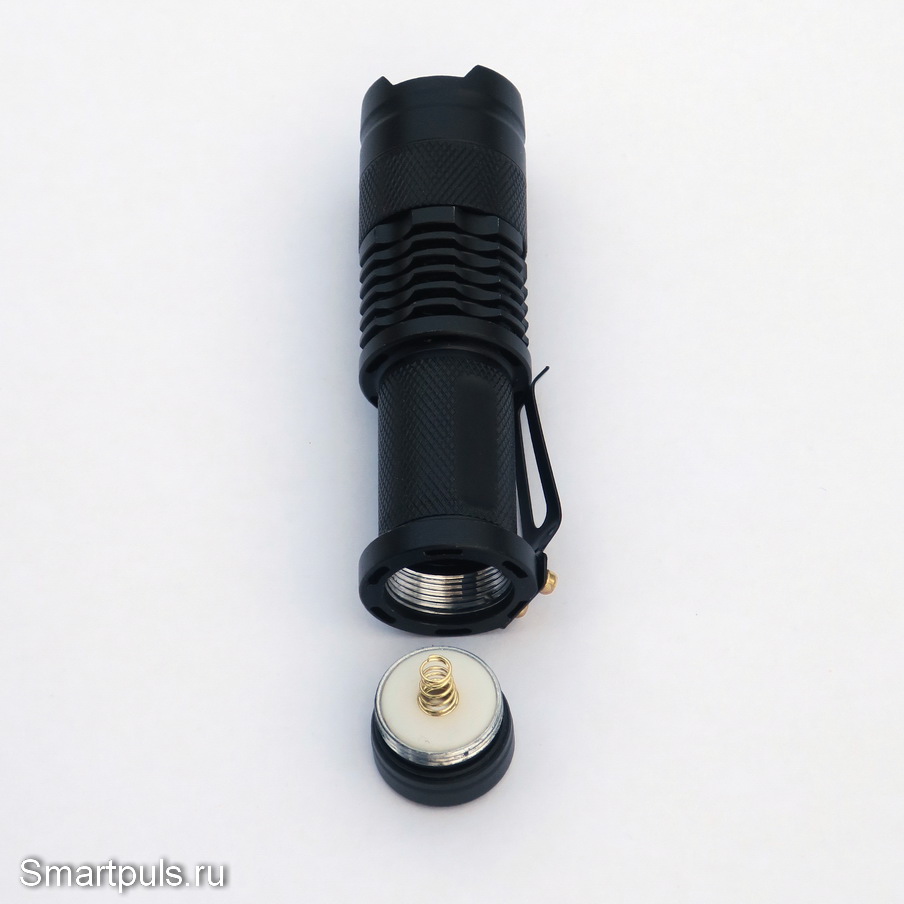

Эта кнопка встроена в заднюю крышку фонаря, которую можно отвернуть для установки источника питания:

Ультрафиолетовый фонарь мощностью 3 Вт - батарейный отсек

За задней крышкой расположен батарейный отсек, рассчитанный на установку одного элемента типа AA или литий-ионного аккумулятора формата 14500 (диаметр 14 мм, длина 50 мм).

Батарейка болтается в отсеке не сильно, контакт не теряется.

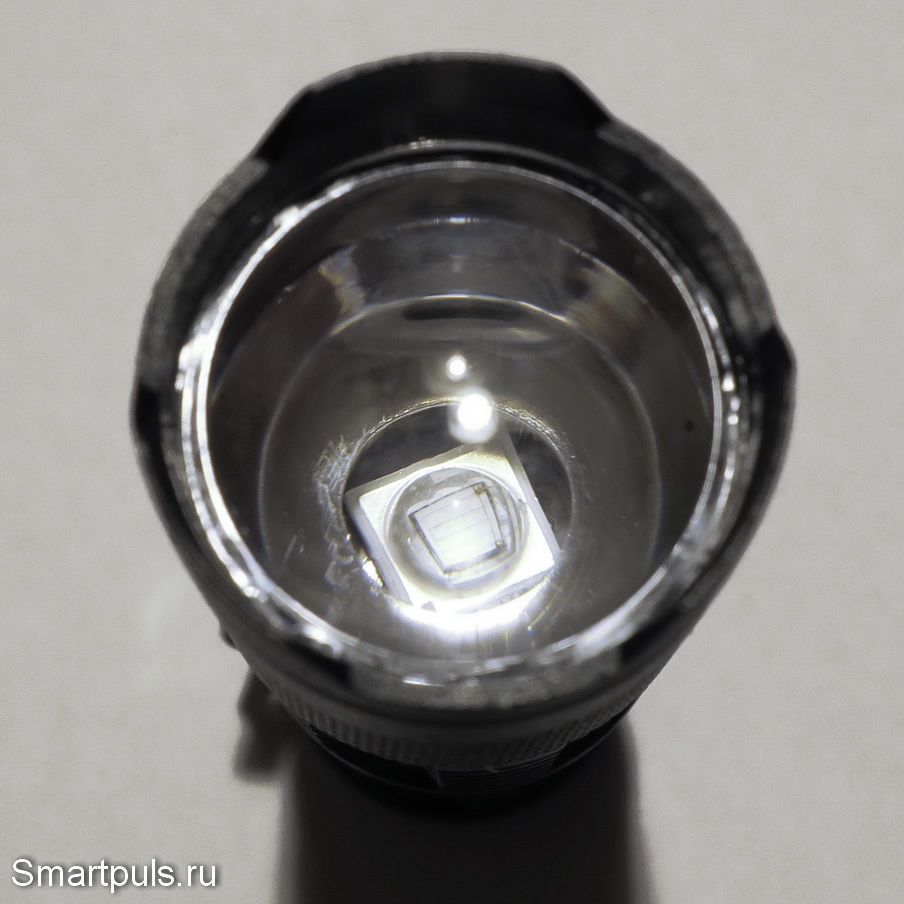

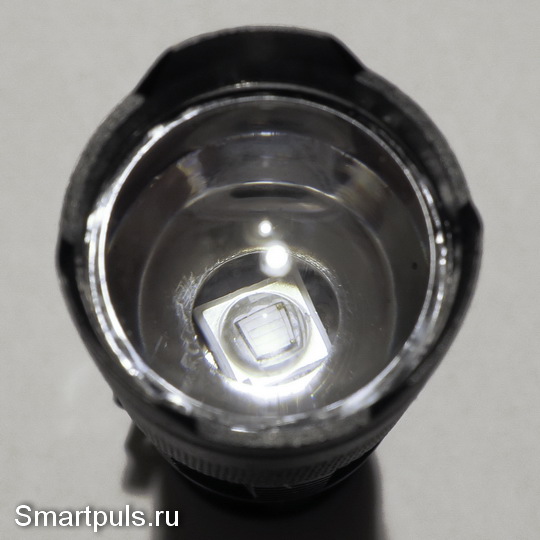

И, наконец, изучение конструкции завершаем осмотром излучающего ультрафиолетового светодиода:

Светодиод в ультрафиолетовом фонарике

Светодиод - обычной квадратной конструкции. Чтобы световой поток не рассевался зазря, пластина светодиода накрыта полукруглой линзой.

Теперь переходим к тестам.

Тестирование ультрафиолетового фонаря мощностью 3 Вт

Сначала проведём чисто технические испытания, а затем - фотографические тесты.

Первым делом проверяем возможности фокусировки ультрафиолетового луча. Далее на фотографиях: максимально-широкий луч, луч с оптимальной концентрацией светового потока и максимально-узкий луч.

Ультрафиолетовый фонарик - широкий луч

Ультрафиолетовый фонарик - оптимальный луч

Ультрафиолетовый фонарик - узкий луч

При максимально-широком луче его угол луча составляет примерно 40 градусов (на глазок).

При максимально-узком луче получается проекция изображения светодиода; этот режим мало пригоден в каких-либо целях.

В целом регулировка ширины луча - очень полезна, она позволяет подобрать луч под размер изучаемых объектов.

Следующий тест - проверка потребления фонаря при различных напряжениях питания.

Напряжение питания, В Ток, А Мощность, Вт
0.6 0.11 0.066
0.8 0.18 0.144
1.0 0.23 0.23
1.2 0.38 0.456
1.4 0.48 0.672
1.5 0.62 0.93
1.7 0.67 1.139
2.0 0.70 1.4
2.5 0.74 1.85
3.0 0.74 2.22
3.5 0.75 2.652
3.7 0.75 2.775
4.0 0.75 3.0
4.2 0.75 3.15

Эта таблица позволяет в общих чертах судить о работе драйвера ультрафиолетового светодиода в фонарике.

Во-первых, он работает в качестве повышающего преобразователя: свечение светодиода начинается при напряжении 0.6 В, хотя для зажигания ультрафиолетовых светодиодов требуется напряжение около 3 В.

Во-вторых, при напряжениях свыше 2.5 В он начинает работать, как стабилизатор тока. Это - хорошо, т.к. мощность на светодиоде будет нарастать линейно, а не в квадратичной зависимости (мощность с ростом напряжения нарастает постепенно, а не резко).

В-третьих, для напряжений стандартных источников питания (1.5 В для батарей и 3.7 В для лития) мощность будет отличаться почти точно в 3 раза.

В-четвёртых, сила потребляемого тока такова, что, если использовать батарейки, то на них можно будет просто разориться. :) В связи с этим при частом использовании фонарика настоятельно рекомендуется использовать аккумуляторы. Аккумуляторы на 1.5 В тоже существуют, они описаны, например, вот в этом обзоре на стороннем ресурсе.

Использование фонарика на мощности в 3 Вт можно рекомендовать только в течение короткого времени (примерно 1 минута), после чего необходимо сделать небольшой перерыв. Это связано с тем, что, несмотря на ребристую поверхность фонарика, теплоотвод не достаточен для его длительной непрерывной работы на максимальной мощности.

Теперь переходим к тестам с фотографиями, но сначала - небольшое лирическое отступление по поводу того, что показывают фотографии в ультрафиолетовом свете.

Наиболее распространённые ультрафиолетовые светодиоды бывают с длиной волны 395 нм и 365 нм. Светодиоды на 365 нм отстоят дальше от видимого диапазона, чем с длиной волны 395 нм, и потому их свет менее заметен при попадании на нейтральную поверхность (не имеющую эффекта люминесценции).

Излучение с длиной волны 365 нм имеет более высокую химическую активность; хотя и излучение 395 нм тоже может использоваться для активизации химических процессов (например, отвердевания специальных видов полимеров и клея).

Но в обоих случаях свет от ультрафиолетовых светодиодов хорошо заметен только на предметах с эффектом люминесценции; остальные предметы выглядят тёмными и тусклыми.

 Итак, начнём тесты с самого популярного варианта - с денег.

В качестве примера возьмём две российские купюры на 5000 рублей: старого и нового образца; хотя на них самих значится, что они обе - образца 1997 года.

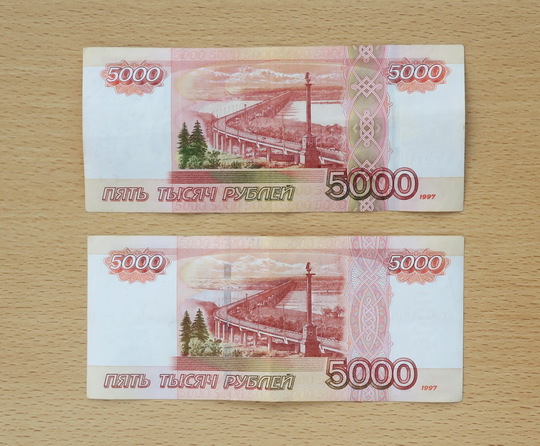

Так они выглядят в обычном свете (банкнота старого образца - сверху):

Российские купюры 5000 рублей в обычном свете (старый и новый выпуск)

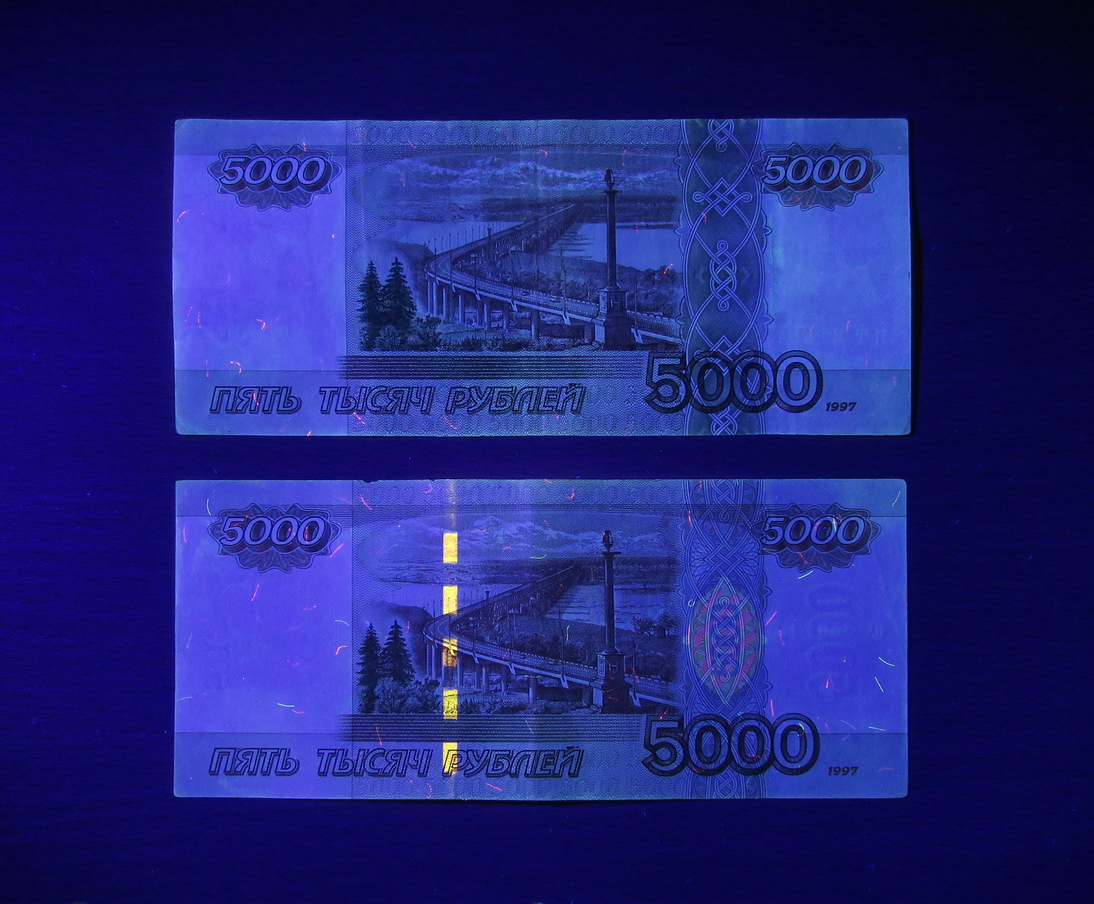

А так они выглядят в ультрафиолетовом свете:

Российские купюры 5000 рублей в ультрафиолетовом свете (старый и новый выпуск)

Можно заметить, что люминесцентный рисунок на новой (нижней) купюре - более богатый. Это сделано для повышения защищенности купюры.

И, хотя в интернете часто рекомендуют ультрафиолетовые фонари для проверки купюр, но на самом деле для российских купюр последних выпусков есть хорошие средства визуального контроля и без ультрафиолетовой или инфракрасной подсветки. Это - как классические водяные знаки, так и новшество - микроперфорация.

На следующем снимке оба этих признака попали в кадр:

Водяные знаки и микроперфорация на российских купюрах

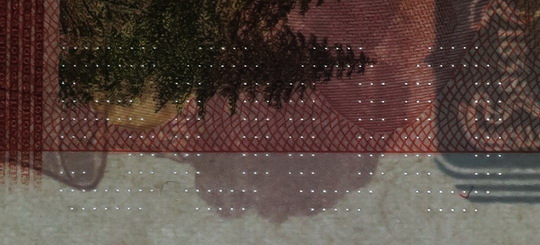

С помощью микроперфорации обозначен номинал купюры, он лучше будет различим в более крупном масштабе и в другом ракурсе:

микроперфорация на российских купюрах

Эти признаки - достаточно надёжны и сложны в подделке, поэтому, как правило, вполне достаточны. На цветном принтере купюру с такими признаками не напечатать!

Что касается банкнот других стран, то, как правило, они не имеют микроперфорации, и проверка ультрафиолетовым фонариком им не помешает (признаки подлинности надо искать в интернете, чтобы знать, что должно быть видно в УФ).

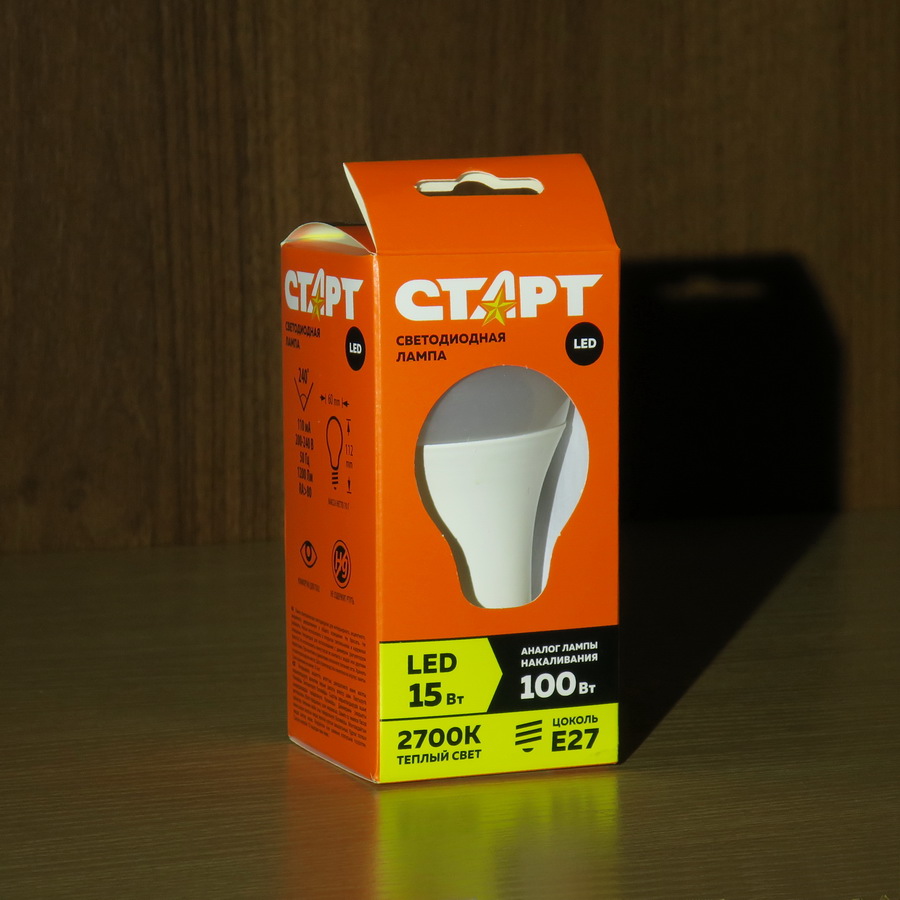

Следующая пара фото - светодиодная лампочка в упаковке с боковыми вырезами в обычном свете и в ультрафиолете:

Фото в обычном свете (лампочка)

Фото в ультрафиолетовом свете (лампочка)

Упаковка лампочки не имеет люминесцентных свойств и потому выглядит в УФ тёмной. В то же время пластиковый корпус лампочки такие свойства имеет и поэтому кажется, что лампочка внутри упаковки светится.

Но наибольший зрительный эффект вызывает освещение УФ-лучами предметов, содержащих какие-либо люминофоры.

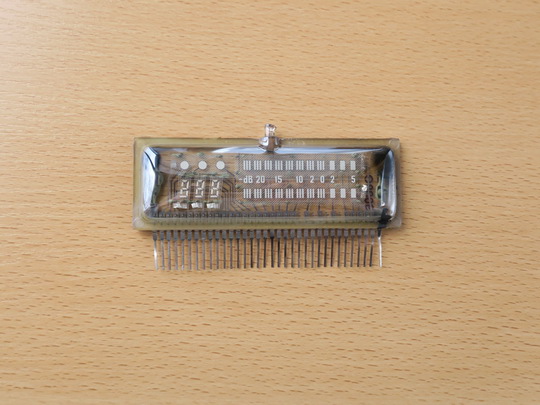

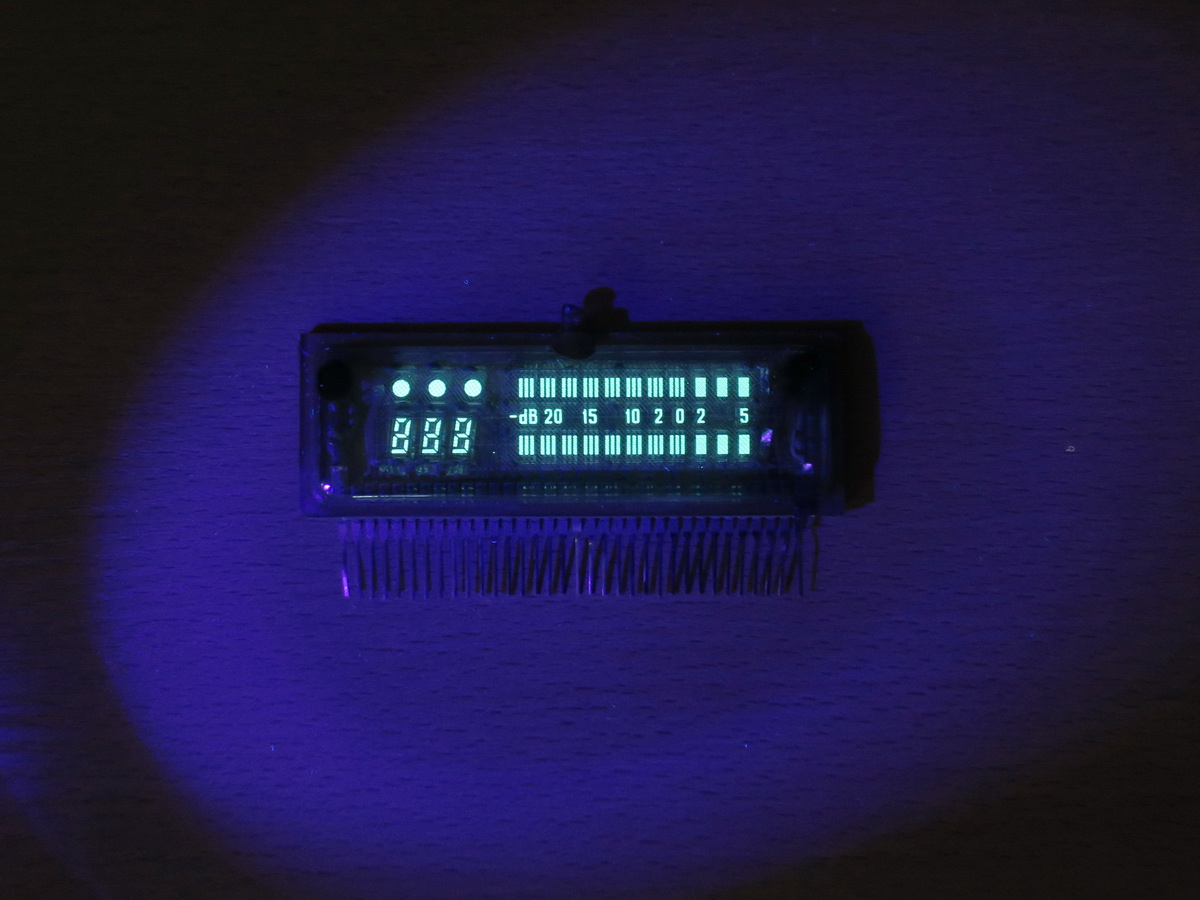

В качестве примера - пара фотографий вакуумного люминесцентного индикатора при обычном видимом свете и при освещении УФ-лучами:

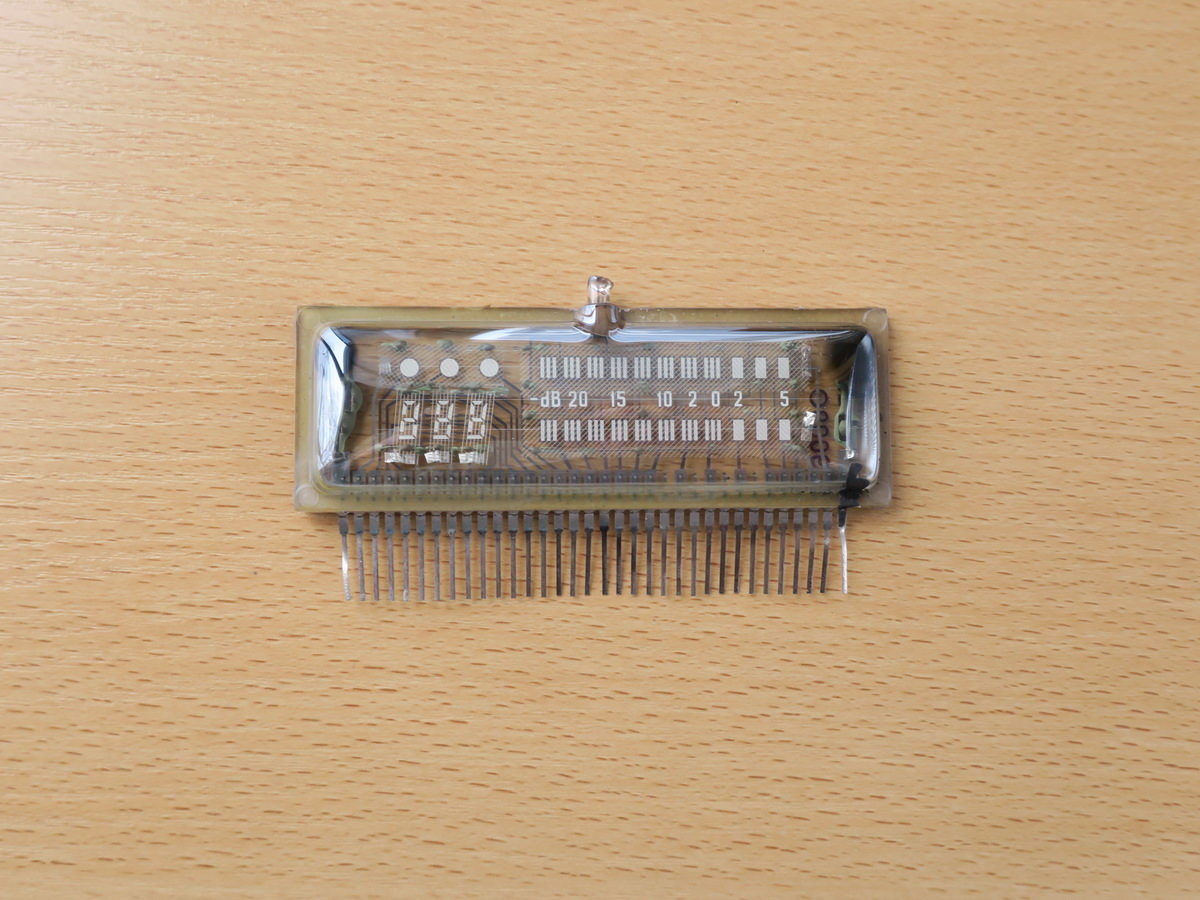

Вакуумный люминесцентный индикатор в обычном свете

Вакуумный люминесцентный индикатор в ультрафиолетовом свете

На фото с освещением ультрафиолетом кажется, что индикатор работает; хотя он ни к чему не подключен.

Ещё одно фото - настенные часы с люминесцентными цифрами с послесвечением:

настенные часы с люминесцентными цифрами с послесвечением


С помощью ультрафиолетового фонаря можно проверить работает крем для защиты от Солнца или нет (в сомнительных случаях).

Так выглядит кисть руки, на которой средний палец намазан защитным кремом, а остальные - нет:

Проверка солнцезащитного крема с помощью ультрафиолетового фонаря

Рука получилась немного похожей на кадр из фильма о зомби-апокалипсисе, но главное - другое: намазанный кремом палец - более тёмный, чем остальные. То есть, ультрафиолетовое излучение крем поглощает!

И, наконец, одно из самых полезных, на мой взгляд, применений: с помощью УФ фонаря можно проверить солнцезащитные очки на предмет действенности их защиты от ультрафиолета. Проверка актуальна в связи с тем, что все, кому не лень, приклеивают на очки этикетки с декларированием наличия таковой защиты, что не всегда соответствует действительности.

Проверка - проста до примитива: очки с защитой не должны пропускать ультрафиолет, а без защиты - пропускают.

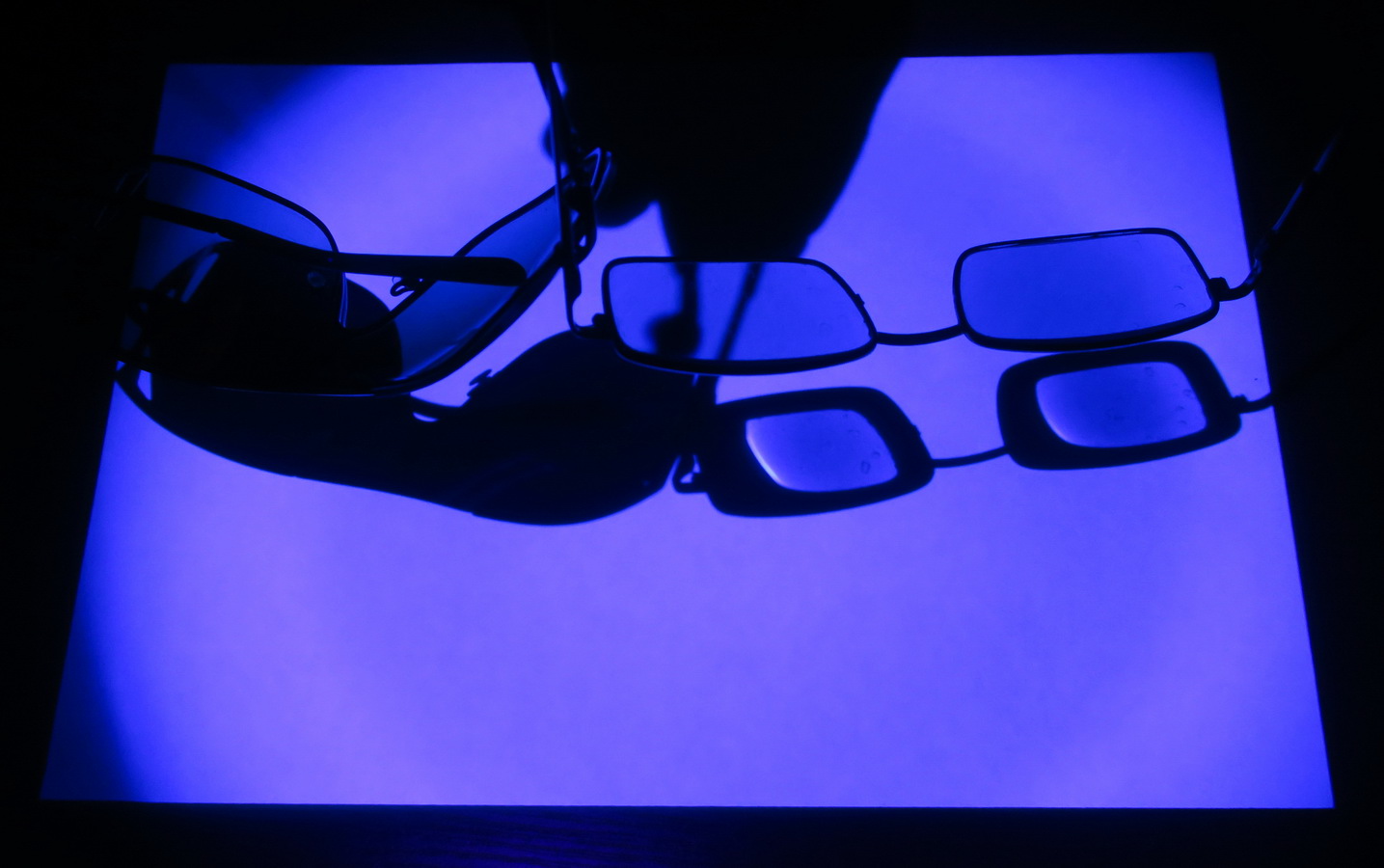

На следующем фото - проверка на просвет ультрафиолетовыми лучами двух пар очков. Слева - пластиковые велосипедные солнцезащитные очки, а справа - стеклянные солнцезащитные очки с диоптриями:

проверка на просвет ультрафиолетовыми лучами двух пар очков

Тень от левых очков - чёрная, т.е. ультрафиолет они не пропустили; а правые очки - пропустили.

Мораль: желательно купленные солнцезащитные очки проверять таким способом на предмет того, слабляют ли они только обычный свет, или также и ультрафиолет. Последнее - гораздо лучше.

В ходе тестов выяснилось, что среди люминесцентных веществ могут быть как органические, так и неорганические вещества. Обратное - тоже верно.

Не подтвердилось свечение крови в ультрафиолетовых лучах (было проверено во время игры с когтистым и зубастым котиком). Зато многие загрязнения "кухонного" происхождения, действительно, хорошо заметны под ультрафиолетом.

На этом можно перейти к окончательным итогам.

Итоги, выводы и рекомендации по применению ультрафиолетового фонаря

Фонарик показал себя довольно качественным и мощным для своих габаритов и своей цены.

Дополнительный плюс - возможность фокусировки ультрафиолетового излучения; это поможет в случае необходимости сконцентрировать пучок на небольшой площади.

Особо надо отметить необходимость соблюдения техники безопасности: ни в коем случае не направлять на лицо и, в особенности, в глаза! В отличие от видимого света, человек не будет замечать, что световой поток чрезмерен и опасен. Пример плохих последствий - в этой статье (сторонний ресурс).

Рекомендации по поводу питания фонарика.

Для применения в тёмном помещении достаточно питания в 1.5 В (батарейка AA или аккумулятор). Если же имеется мешающий внешний свет, то лучше применить литий-ионный аккумулятор формата 14500; в этом случае придётся приобрести не только аккумулятор, но и зарядное устройство для него. При питании от аккумулятора следует не допускать перегрева фонарика, а также глубокого разряда аккумулятора (лучше лишний раз его подзарядить).

Итак, каковы могут быть области применения ультрафиолетового фонаря?

Полезных областей применения таких фонарей для гражданского населения, по правде говоря, не так уж и много.

С их помощью можно проверить качество солнцезащитных очков и защитных кремов (особенно - если они оказались подозрительно дешевыми), можно применить для отвердения специального клея или пластика.

Можно использовать фонарь для дополнительной проверки денег и документов на защищённых бланках.

Более профессиональное применение - для чтения невидимых меток, поиска утечек хладоагентов (если ещё осталось, чему утекать), в криминалистике, на вечеринках и дискотеках для создания визуальных эффектов (не нарушая технику безопасности).

Интересное применение: для практических занятий с детьми по физике (тема - люминесценция). Можно объяснить попутно, что в процессе люминесценции излучаемый свет может быть только с более длинной волной (поскольку энергия излучаемого фотона не может быть выше энергии фотона, вызвавшего это излучение). А там и до рэлеевского рассеяния и объяснения цвета неба недалеко (хотя это и не то же самое, что люминесценция). :)

Для чего не надо применять ультрафиолетовые фонари: для обеззараживания воздуха или крупных поверхностей, для загара. Для этих целей требуются стационарные лампы более высокой мощности с питанием от сети и с более широкой диаграммой направленности.

Купить протестированный фонарик можно на Алиэкспресс здесь или здесь (по последней ссылке - два варианта, 365 и 395 нм, доставка из Китая дешевле, чем из России), а также и у многих других продавцов.

Юридическим лицам, для которых обязателен комплект документов, можно посоветовать поискать ультрафиолетовые фонари на Яндекс.Маркет, но цены там - выше, и точно такой же модели не найдено.



  Ваш Доктор.
