Два цифровых термометра-гигрометра: со встроенным датчиком и с выносным

 Тест и обзор


Два цифровых термометра-гигрометра: с выносным датчиком и со встроенным - тест и обзор

Обзор посвящен двум очень недорогим метеорологическим приборам: цифровым термометрам-гигрометрам. Их более красиво оформленные собратья именуются "погодными станциями", но нам красота не всегда нужна. Пусть всё будет в простом и строгом, где-то даже грубом, техническом стиле.

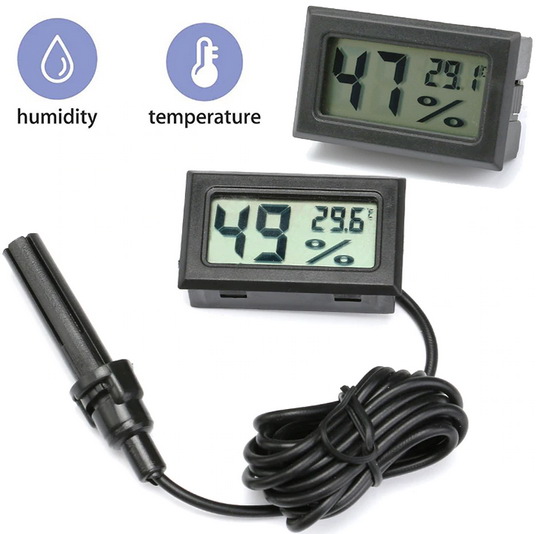

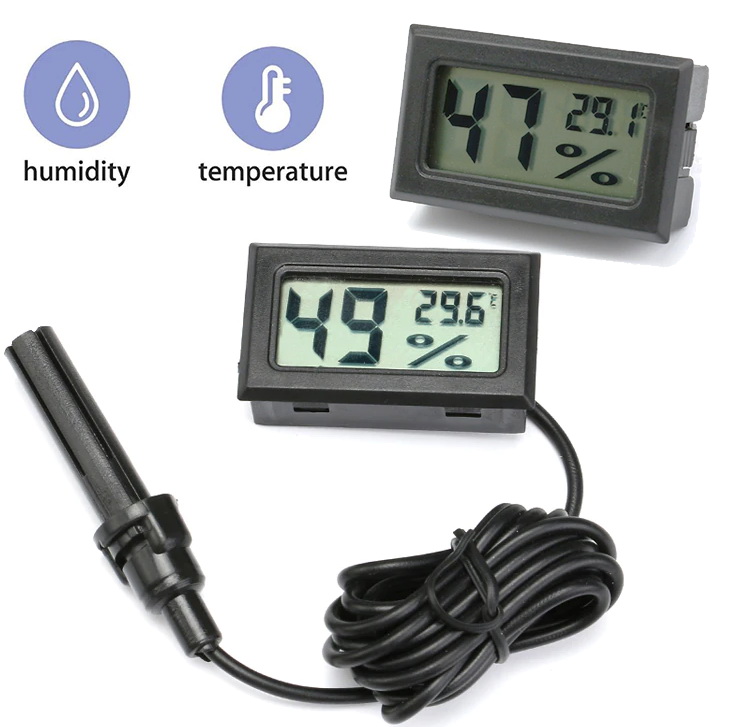

Цифровой термометр-гигрометр

(Кликнуть для увеличения, откроется в новом окне)

Для начала ознакомимся с техническими характеристиками термометров-гигрометров:

Тип прибора С выносным датчиком Со встроенным датчиком
Диапазон измеряемых температур -50...+70°С -10...+50°С
Точность измерения температуры ±1°С ±1°С
Разрешение по температуре 0.1°С 0.1°С
Диапазон рабочих температур -10...+50°С (для корпуса) -10...+50°С
Диапазон измеряемой относительной влажности 10...99% 10...99%
Точность измерения влажности 5% 5%
Разрешение по влажности 1% 1%
Длина кабеля датчика 1.5 м -
Размер дисплея 36 × 17 мм 36 × 17 мм
Питание 1.5 В; LR44 (AG13) 1.5 В; LR44 (AG13)
Установочный размер 45 × 25.7 мм 45 × 25.7 мм
Габариты 48.5 × 28.5 × 16 мм 48.5 × 28.5 × 16 мм

Основное преимущество термометра-гигрометра с выносным датчиком - в том, что датчик может находиться в условиях окружающей среды, недопустимых для основного блока электроники, т.е. диапазон этих условий - значительно шире.

Купить эти приборы можно на Алиэкспресс здесь или здесь, есть они и у множества других продавцов. Цена - около $1.8 за прибор со встроенными датчиками и до $3 за прибор с выносными датчиками (с учётом доставки).

Батарейки в комплект не входят, их можно купить, например, здесь ($1.1 за десяток). Цены приведены на момент составления обзора.


Внешний вид и конструкция цифровых термометров-гигрометров

Оба термометра-гигрометра заключены в небольших корпусах с возможностью встраивания в приборную панель.

Корпуса - одинаковые. В каждом из них есть отверстия для поступления воздуха к датчикам на случай их расположения внутри прибора и отверстие для кабеля на случай применения выносных датчиков; только в одном из корпусов кабель есть, а в другом - нет.

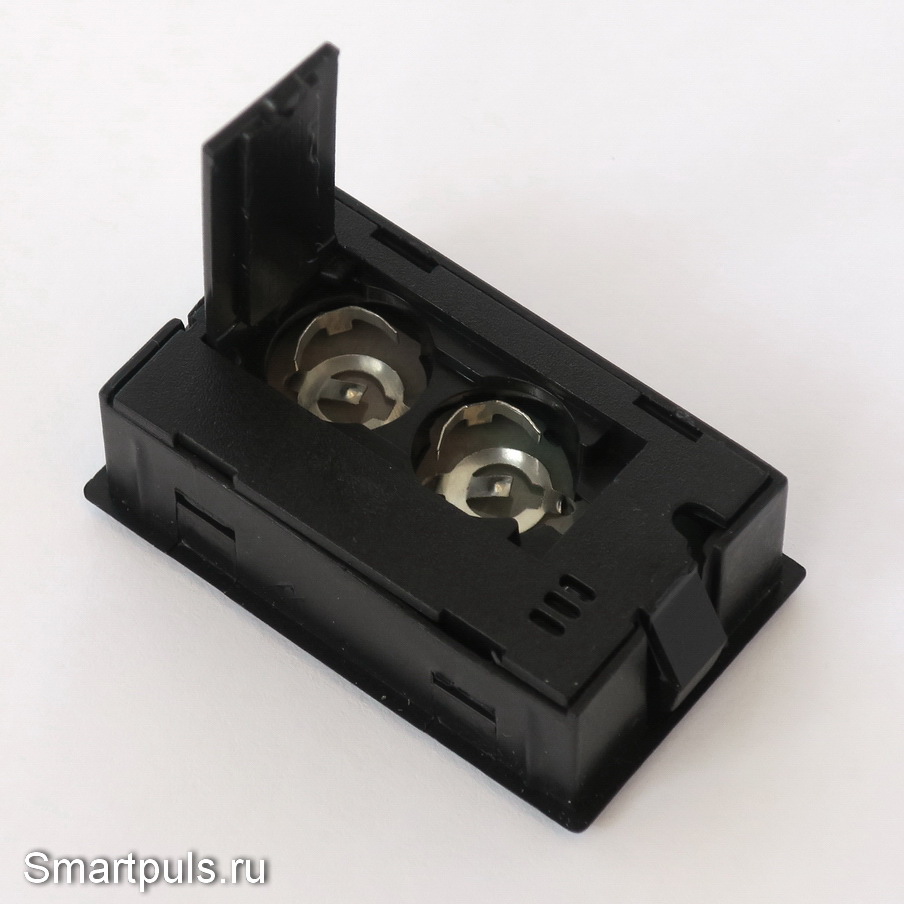

С обратной стороны расположен батарейный отсек:

Термометр-гигрометр, батарейный отсек



В батарейном отсеке имеются два посадочных места под батарейки LR44 (AG13), но устанавливать две батарейки - не обязательно, достаточно одной.

Посадочные места для батареек запараллелены, и установка двух батареек просто позволит увеличить время автономной работы.

Выключателя на приборах нет; после вставки батарейки  они находятся в состоянии непрерывной работы.

Потребление тока в промежутке между циклами измерений составляет 6 мкА, в процессе измерения повышается до 45 мкА (на 1 секунду раз в 12 секунд). Таким образом, среднее потребление составляет примерно 9-10 мкА. Можно рассчитывать на несколько месяцев непрерывной работы от одной батарейки, но точную продолжительность работы пока назвать не смогу: до сих пор ещё ни одна батарейка не израсходовалась.

Теперь изучим устройство датчиков. Начнём с выносных датчиков, поскольку их корпус легче разобрать.

Корпус датчика представляет собой удлинённую пластиковую конструкцию с отверстием для прохода воздуха.

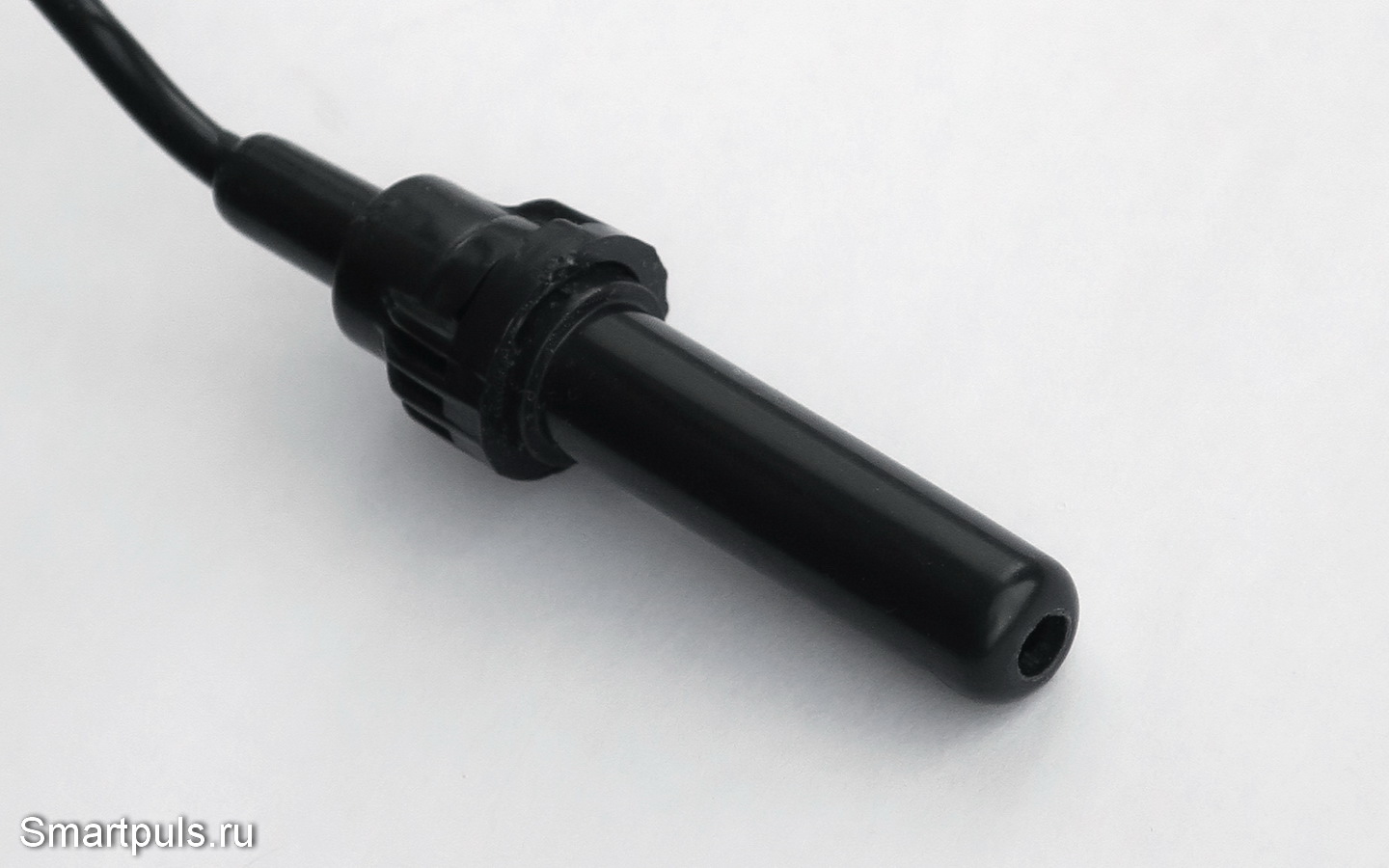

Выносной датчик цифрового термометра-гигрометра

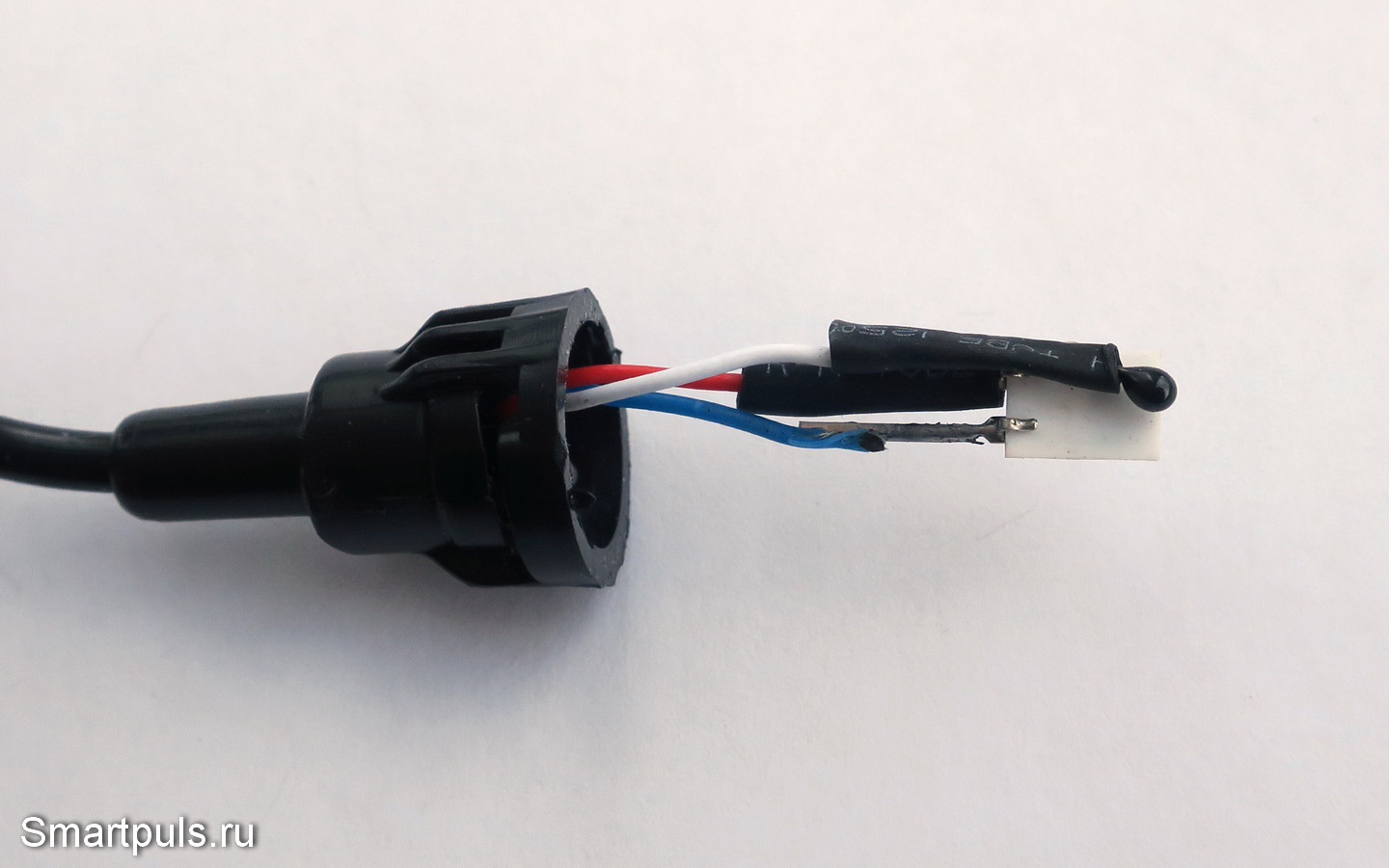

Колпачок с этой конструкции легко снимается, и можно посмотреть на сами датчики:

Выносной датчик цифрового термометра-гигрометра

Датчик температуры имеет форму капли с ножками, а датчик влажности представляет собой белую пластину с контактами.

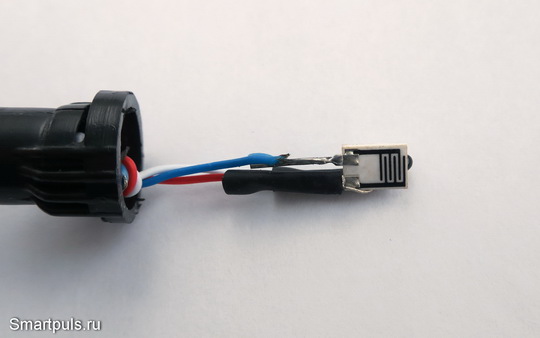

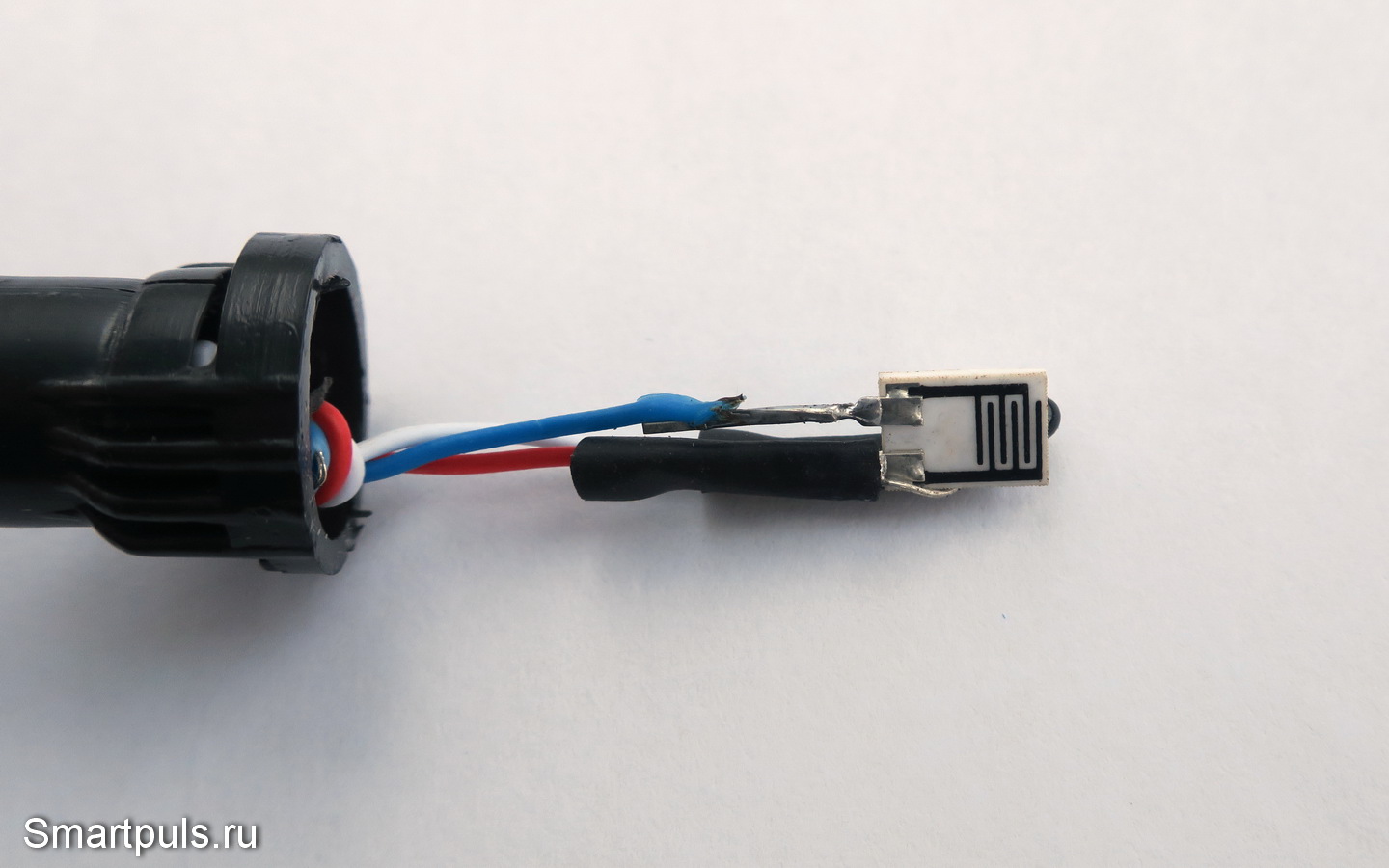

На обратной стороне белой пластины расположена гребёнка электродов:

Датчик влажности

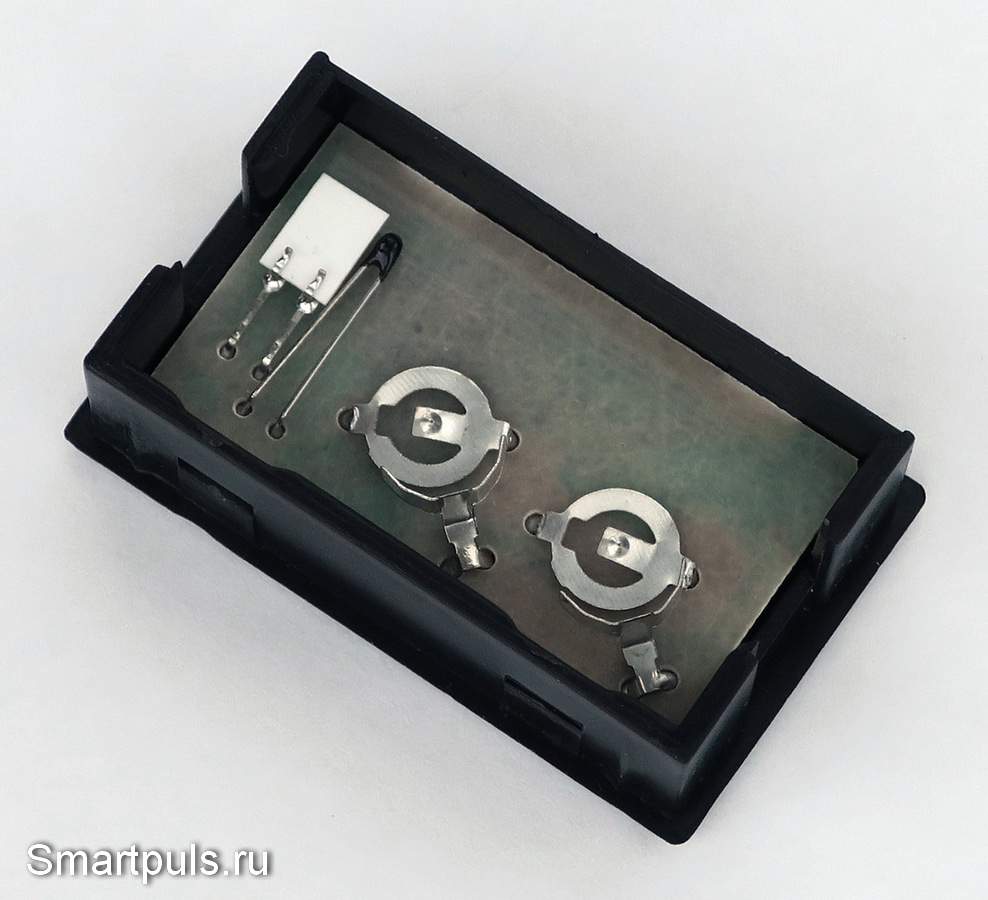

Теперь произведём вскрытие термометра-гигрометра со встроенными датчиками, и посмотрим, как он устроен внутри:

Термометр-гигрометр со встроенными датчиками


Как и ожидалось, там используются те же самые датчики, но распаянные на плате (электроника прибора расположена с обратной стороны платы).

Теперь пора перейти к проверке точности измерений.


Тест цифровых термометров-гигрометров

Если проверка точности измерения температуры сложностей не вызывает (почти в каждом доме найдётся более-менее доверенный термометр); то с влажностью всё намного сложнее.

Сравнивать показания влажности с погодными станциями смысла нет: в них могут стоять аналогичные, никем не проверенные датчики.

Собственной кожей мы тоже влажность ощущаем слабо, за исключением предельных случаев.

И по этим причинам проверить влажность можно, только сравнивая с информацией Гидрометцентра России. То есть, проводить проверку измерения влажности придётся на улице: внутри зданий влажность может сильно отличаться от влажности на улице; которую и сообщает в сводках Гидрометцентр.

Итак, вперёд, к осеннему ненастью!

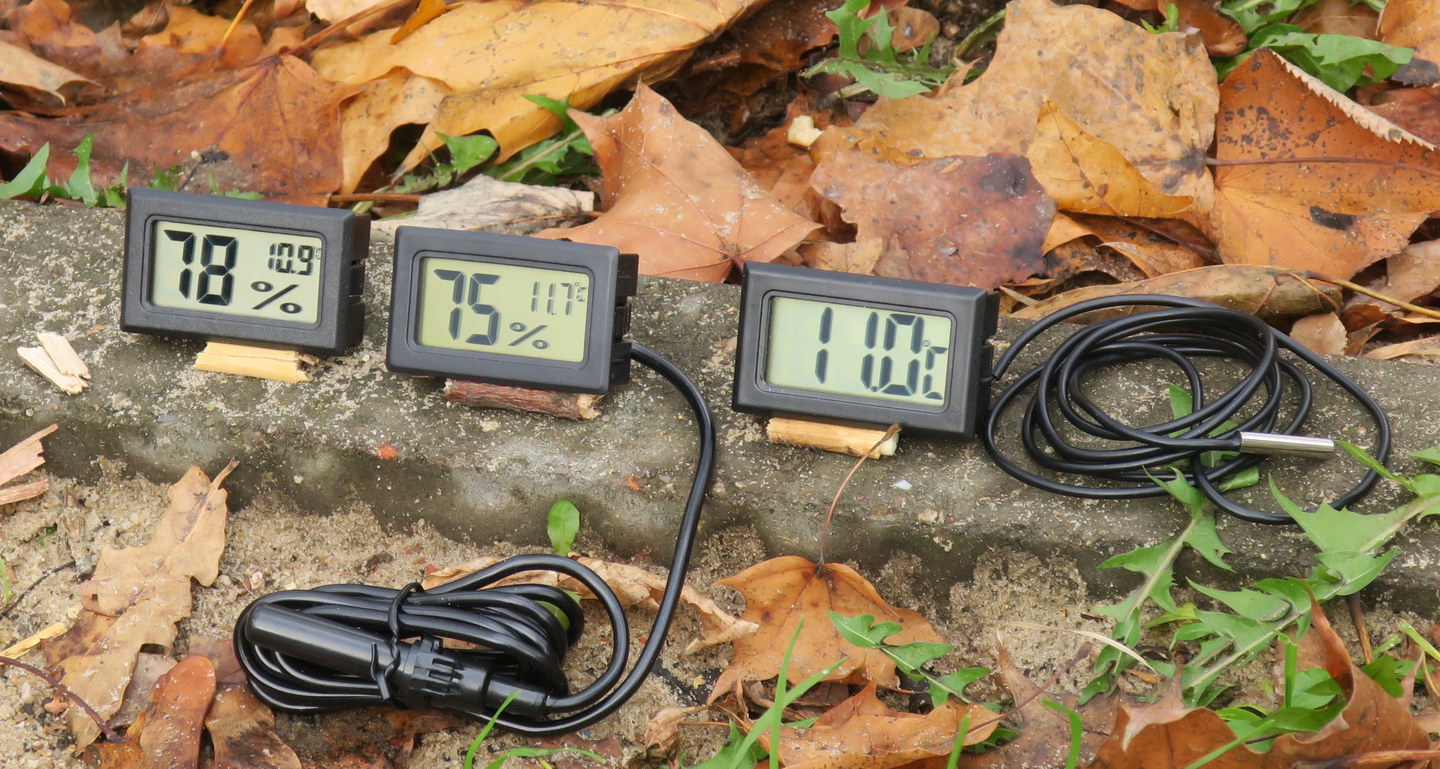

Сверка показаний цифровых термометров-гигрометров и просто термометра

На только что представленном фото расположились три прибора: термометр-гигрометр со встроенными датчиками, термометр-гигрометр с выносным датчиком и просто термометр, который был ранее протестирован (обзор), и про который достоверно известно, что он завышает температуру на 0.4 градуса.

Итак, итоги по измерению температуры.

Термометр-гигрометр завышает температуру на 0.3 градуса, а термометр-гигрометр с выносным датчиком - на 1.1 градуса.

Справедливости ради надо сказать, что это соотношение не является постоянным и может изменяться в зависимости от температуры окружающей среды в тут или иную сторону. Кроме того, даже при стабильных внешних условиях показания температуры и влажности могут меняться на 1-2 единицы младшего разряда; но это - нормально (шумы свойственны всем аналоговым устройствам).

Теперь - к вопросу об измерении влажности.

Гидрометцентр на своём сайте сообщил, что на момент производства этого снимка с тремя приборами влажность составляла 82%.

Таким образом, термометр-гигрометр со встроенными датчиками занизил влажность на 4%, а с выносными датчиками - на 7%. И это соотношение - тоже не постоянно.


Эх, быстро промчалась осень... Вот уже и зима пришла:

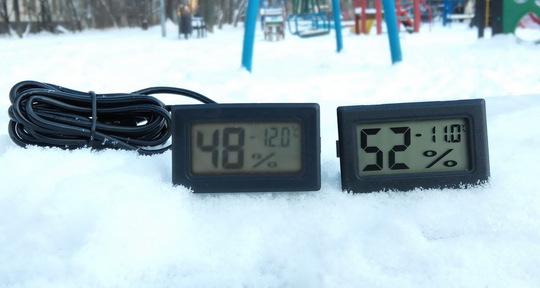

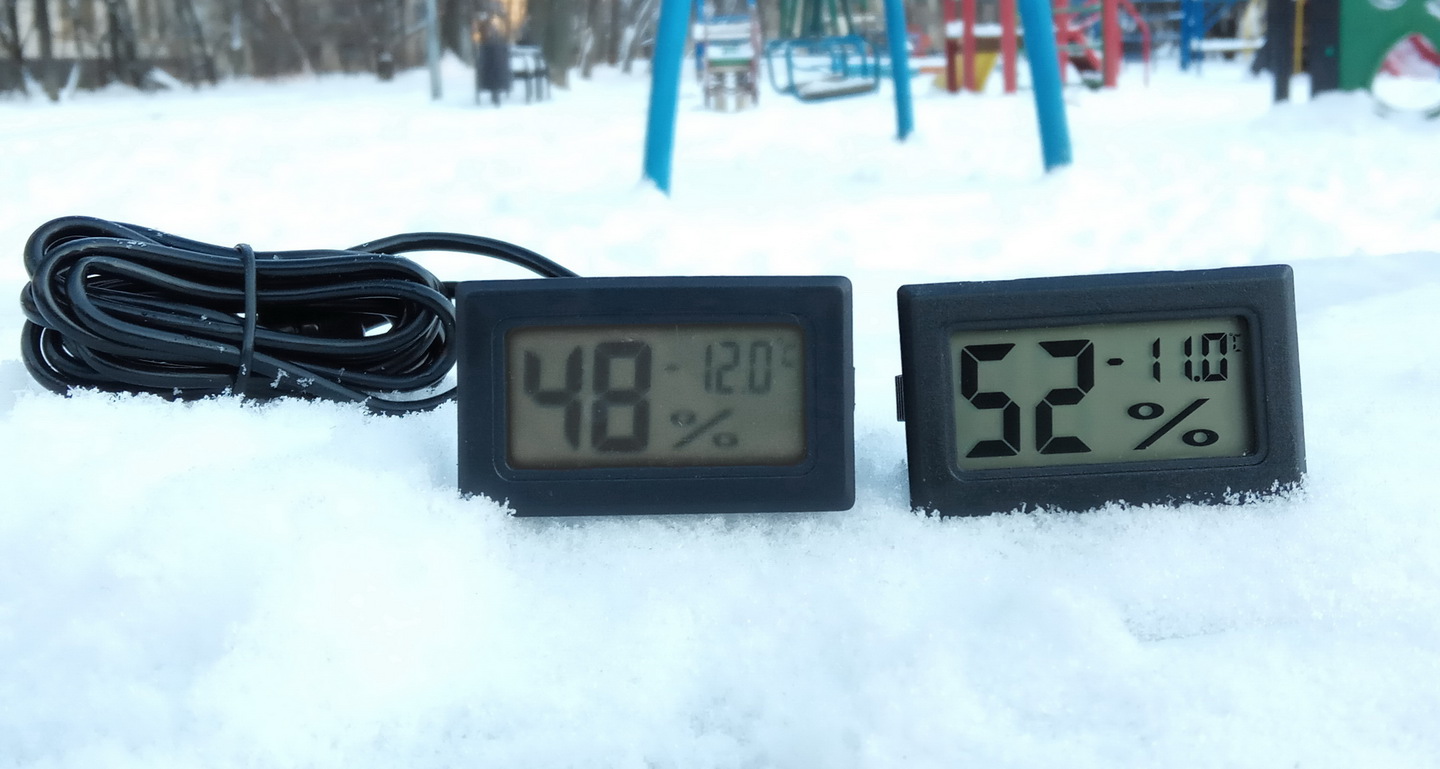

Показания термометров-гигрометров при отрицательной температуре

Здесь соотношение в показаниях температуры изменилось: теперь термометр-гигрометр со встроенными датчиками показывает температуру выше, чем его коллега с выносными датчиками. А соотношение показаний влажности осталось примерно тем же.

Расхождение по влажности с Гидрометцентром оказалось очень сильным: Гидрометцентр на момент фото показывал 61% влажности.

В качестве положительного итога отметим, что и при такой температуре окружающей среды приборы сохранили работоспособность, пусть и с увеличившейся погрешностью.

Также надо отметить, что дисплей прибора с выносными датчиками стал выглядеть значительно бледнее; видимо, дисплеи были изготовлены разными производителями или, по крайней мере, оказались из разных партий товара.

Смена цифр на дисплеях в процессе измерений происходила очень медленно: жидкие кристаллы мороз не любят!

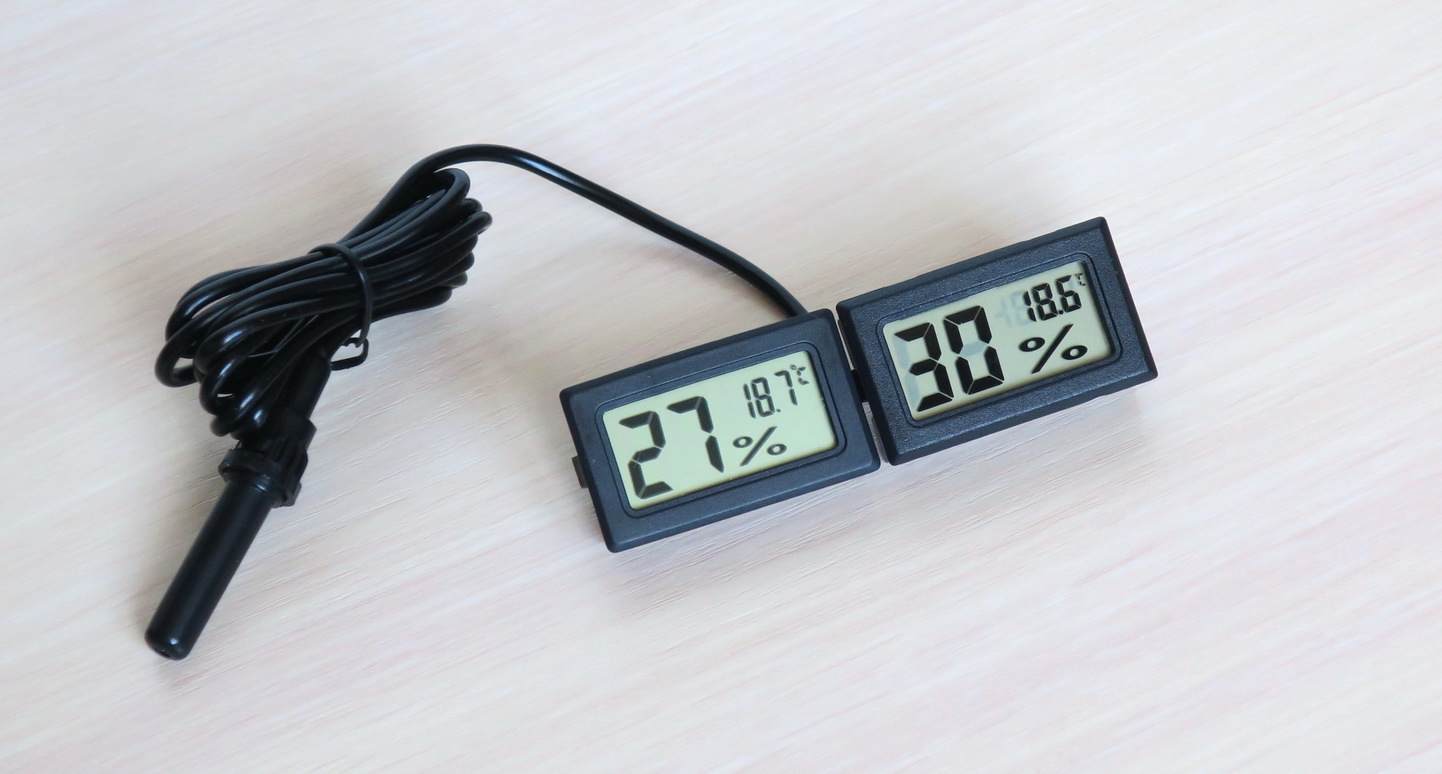

И, наконец, измерение в домашних условиях в зимнее время:

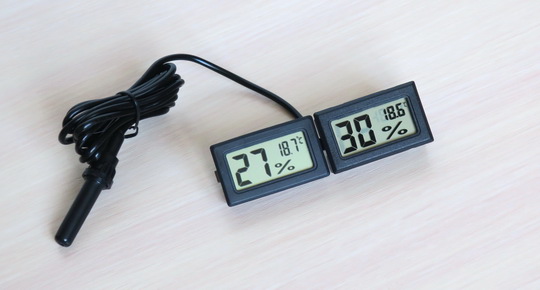

Измерение термометром-гигрометром в помещении



На фото прибор со встроенными датчиками - справа.

Поскольку во внутренних помещениях зданий сводки Гидрометцентра не действительны, то сравнить показания влажности было не с чем.

Но общее впечатление создалось такое, что и здесь показания влажности ощутимо занижены.

Хотя зимой в помещениях влажность, действительно, сильно падает (статья об этом), но не до такой степени! Всё-таки в доме есть источники влаги: сушка посуды и белья, домашние растения, дыхание местных обитателей.



Окончательный диагноз протестированных цифровых термометров-гигрометров

Протестированные термометры-гигрометры показали хотя и не очень высокую точность (особенно - в отношении влажности), но достаточную для бытовых применений.

У протестированных приборов погрешность по температуре почти уложилась в заявленную (±1°С), но погрешность измерения влажности превысила заявленную (±5%). Измерение влажности страдает систематическим её занижением на 5-10%.

При этом задача учёта этих поправок будет усложнена тем, что датчики этих приборов могут иметь индивидуальный разброс параметров, из-за которого поправку нужно определять персонально для каждого отдельно взятого прибора.

Впрочем, это требование - не строгое; для обычных бытовых целей приборами можно будет пользоваться сразу, поскольку их погрешность примерно равна погрешности обычных термометров и гигрометров, не претендующих на статус образцовых средств измерений.

Но всё-таки, если есть возможность сравнить с показаниями более-менее доверенных приборов, то лучше это сделать. На крайний случай, сравнить со сводкой Гидрометцентра, если он делает её для Вашего города.

Купить эти приборы можно на Алиэкспресс здесь или здесь, можно их найти и у других продавцов.



  Ваш Доктор.
 29 декабря 2021 г.
