 Усилитель для наушников Leory SD05

 Тест, обзор, отзыв, доработка (моддинг)


 Тест, обзор, разборка и доработка усилителя для наушников Leory SD05

   Предисловие №1 - Анекдот:
   Украли американцы у русских чертежи истребителя. Собрали — паровоз. Разобрали, собрали — паровоз! Что делать???!!!
   Выкрали русского специалиста. Спец берёт чертёж, смотрит, смотрит и говорит: «Там же внизу маленьким шрифтом: после сборки доработать напильником!».  :)
   Мораль: не всегда приобретёнными изделиями можно пользоваться сразу, иногда их надо доработать своими руками.

   Предисловие №2 - Зачем нужен этот усилитель? (предыстория приобретения):

   Дабы поразвлечь себя в пути, я уже довольно давно стал закачивать на свой смартфон фильмы и в пути их смотреть.
   Но с некоторыми из них обнаружилась проблема: в значительной части фильмов звуковые дорожки записаны тихо и шум транспорта их заглушает.

   В отдельных случаях помогали хорошие полноразмерные наушники. У них и звуковая отдача выше, чем у малогабаритных "затычек" и "капелек", и звукоизоляция лучше.

   Но даже и они не всегда могли помочь моему горю: громкости всё равно не всегда хватало; а места в поклаже такие наушники занимали много.

   Вот так я и пришел к необходимости приобретения усилителя для наушников, рассудив, что у наших китайских товарищей наверняка должно быть какое-то техническое решение на этот случай.

   После некоторых поисков на небезызвестных китайских площадках был выбран усилитель Leory SD05.
   Выбран он был за очень малые габариты и вес, а также за встроенный аудио-кабель для соединения со смартфоном. По-существу это было полностью готовое решение "всё в одном флаконе", и притом очень компактное.

   Что меня смутило в процессе поиска: в технических характеристиках ни у одного усилителя для наушников не был указан коэффициент усиления; хотя в моём случае это был бы самый важный параметр.

   Как выяснилось позже, именно здесь и оказались "грабли зарыты".

Технические характеристики:
Все данные в этой таблице переписаны со страниц китайских интернет-площадок, за исключением заведомо неправдоподобных (например, указывалось входное сопротивление 32 Ома, что не соответствует действительности).

Максимальная выходная мощность RMS* 2 x 300 мВт (при нагрузке 2 x 16 Ом)
Частотный диапазон 2 Гц - 27 кГц
Коэффициент нелинейных искажений** < 0.006%
Отношение сигнал/шум >= 95 дБ
Динамический диапазон >= 90 дБ
Взаимопроникновение каналов <= 70 дБ
Ёмкость Li-ion аккумулятора 200 мАч
Габариты 70 x 25 x 10 мм
Масса 40 г (с упаковкой)
Комплектация Только усилитель

  Примечание:
  * RMS (Rated Maximum Sinusoidal) - Максимальная (предельная) синусоидальная мощность - мощность, при которой усилитель или колонка может работать в течение одного часа без физического повреждения. Обычно именно она указывается как номинальная "приличными" производителями (а не пиковая - PMPO).

   Цена этого усилителя для наушников на китайских интернет-площадках - около 700...800 российских рублей с доставкой (на момент составления обзора).

   Начнём основную часть обзора с банального - упаковки и осмотра внешнего вида.

Упаковка и внешний вид усилителя Leory SD05

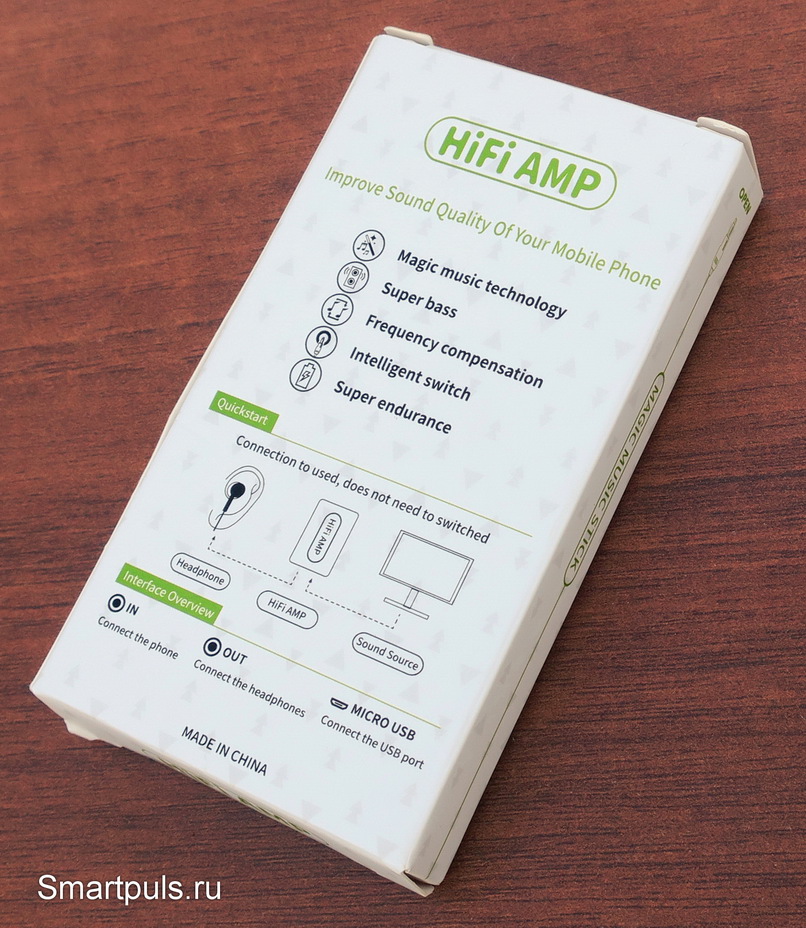

   Коробочка с усилителем оказалась очень маленькая; а её оформление - предельно  лаконичным. В общем-то, даже то название, под которым я его купил (Leory SD05), нигде не обозначено, в лучших традициях китайского NoName. :)

Упаковка усилителя для наушников Leory SD05

    На этой упаковке внизу нанесена бесхитростная инструкция по эксплуатации: наушники подключить к усилителю, усилитель подключить к источнику сигнала и наслаждаться звуком!

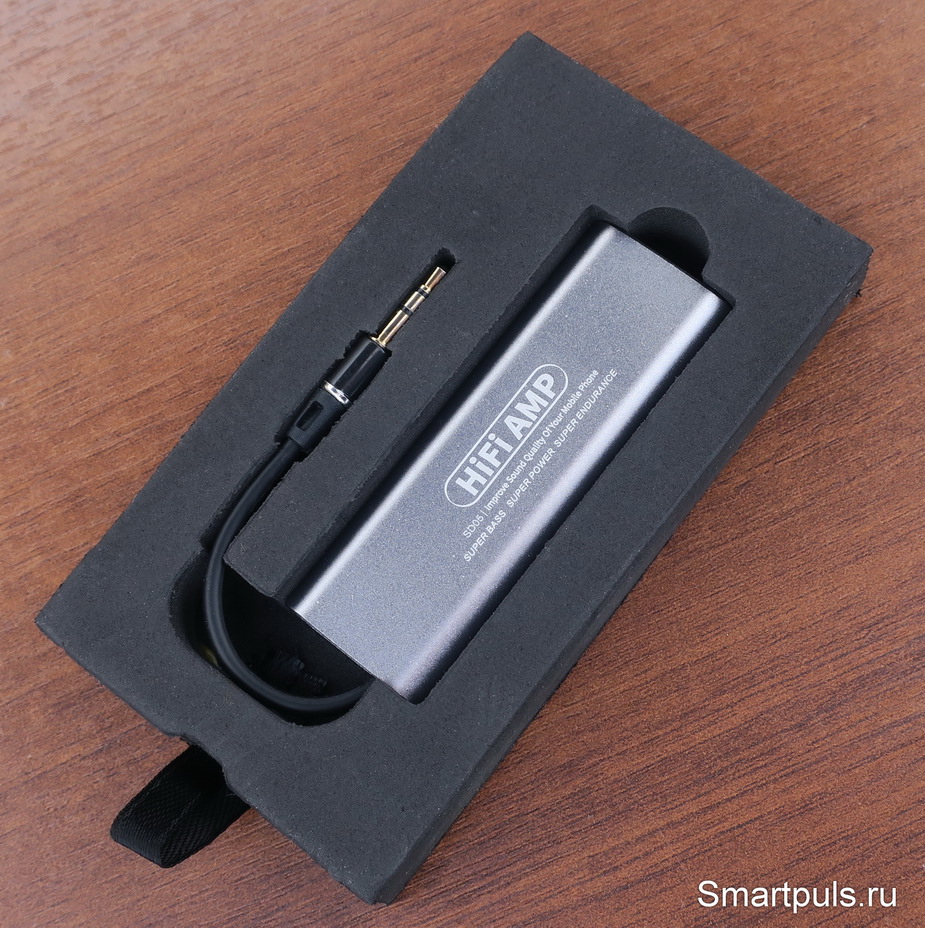

   Внутри коробочки усилитель лежит в аккуратной пластиковой "кроватке", что гарантирует его сохранность при всех транспортировках:

Упаковка усилителя для наушников Leory SD05 в открытом виде

   Здесь уже можно найти часть того наименования, под которым я его приобрёл: в начале средней строки есть обозначение SD05.

   Кроме того, в нижней строке присутствуют слова: "SUPER BASS" (Супер-басы),  "SUPER POWER" (Супер-мощность) и "SUPER ENDURANCE" (Супер-продолжительность работы).

   Все эти "супер", как ни странно, подтвердились. Но "Супер-басы" лучше бы не подтверждались, именно они и создали "геморрой" и необходимость доработки. Но об этом - позже, а пока продолжаем разбираться с внешностью.

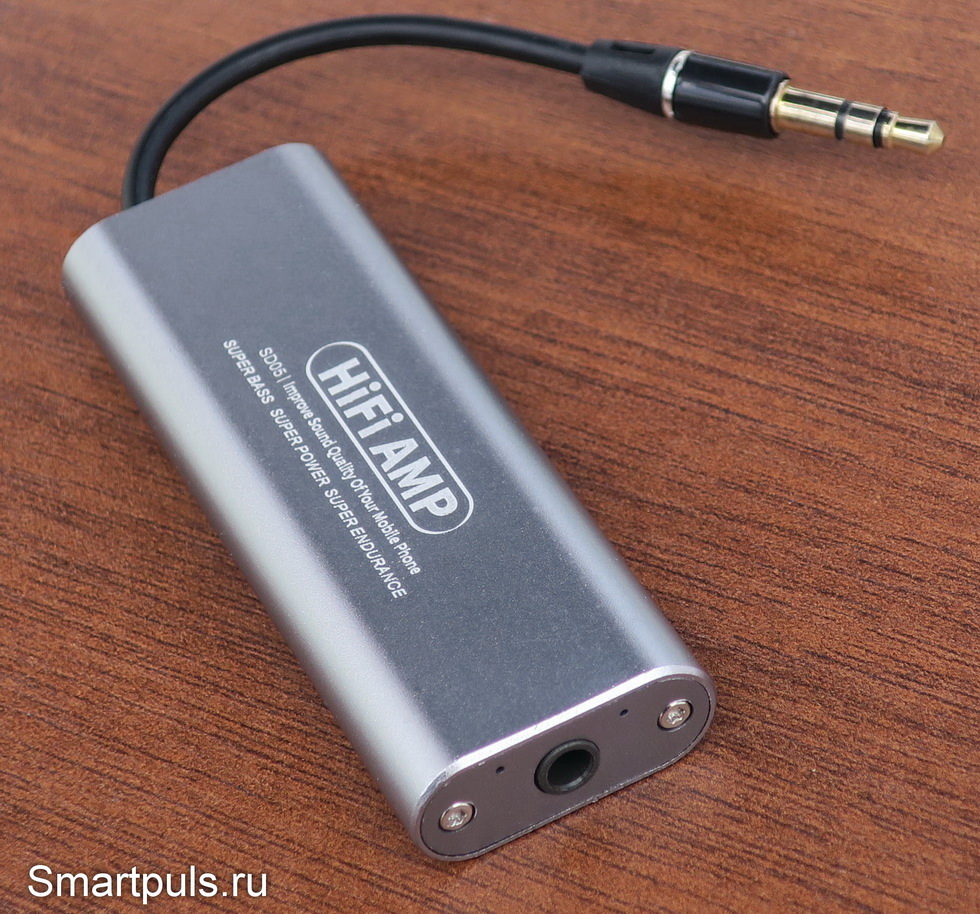

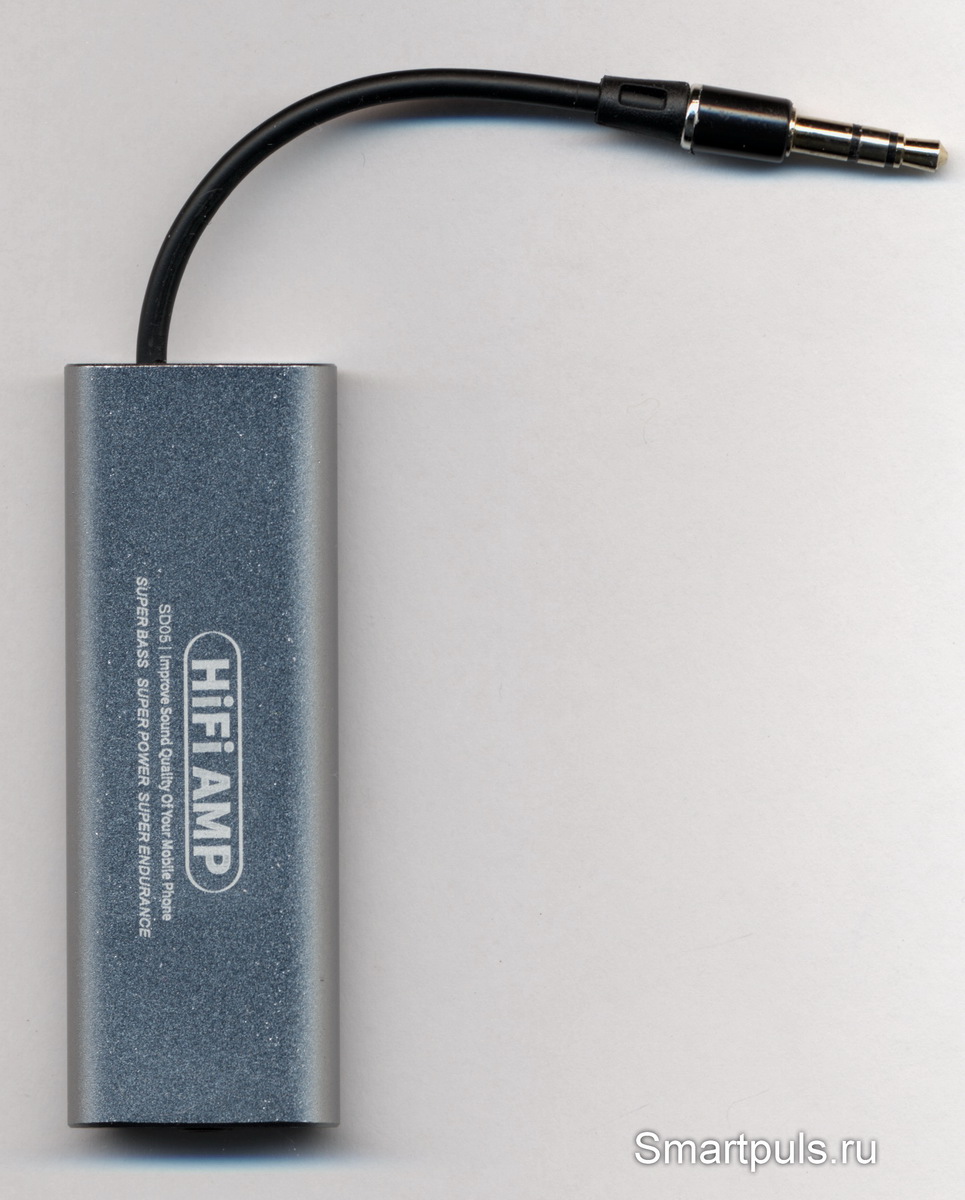

   И вот, наконец, можем посмотреть на усилитель без упаковки:

Тест и обзор усилителя для наушников Leory SD05

   Корпус усилителя - металлический, и, следовательно, очень прочный.

   Аудио-кабель - неразъемный, и в месте выхода из усилителя не имеет "резиночки", предотвращающей его перетирание в месте сгиба у выхода из корпуса. В связи с этим от потребителя в пользовании устройством потребуется аккуратность - не гните кабель близко к корпусу, не дёргайте его и вообще, ведите себя прилично! :)

   Смотрим другие ракурсы.

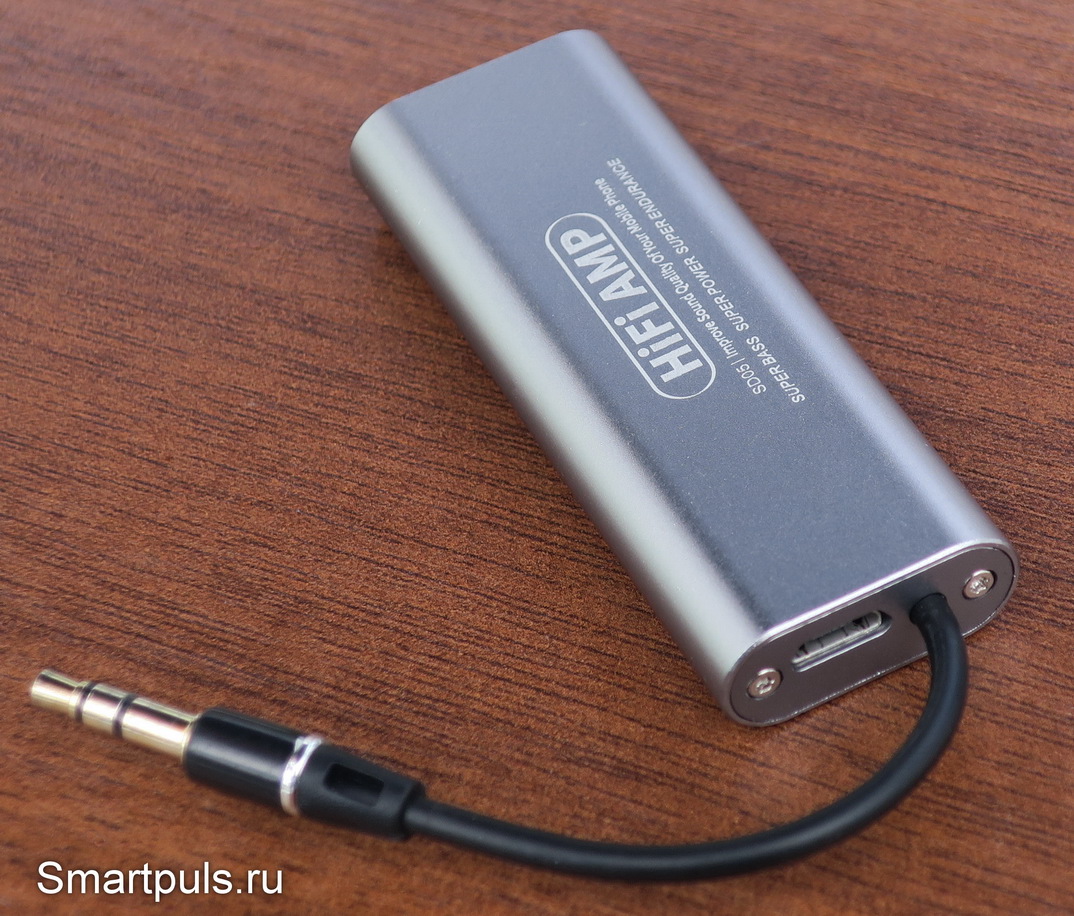

    Вид со стороны кабеля:

Тест и обзор усилителя для наушников Leory SD05, доработка (моддинг)

   На той же стороне, откуда выходит кабель, имеется разъем micro-USB. Его назначение - одно-единственное: зарядка аккумулятора усилителя. Заряжать можно любым обычным зарядным устройством от "мобильника" с разъёмом micro-USB.

   По бокам этой стороны видны два винта. При разборке усилителя выкручивать нужно именно их, а винты с противоположного торца откручивать не надо.

   И, кстати, вот как он выглядит с противоположной стороны:

Тест и обзор усилителя для наушников Leory SD05, доработка (моддинг)

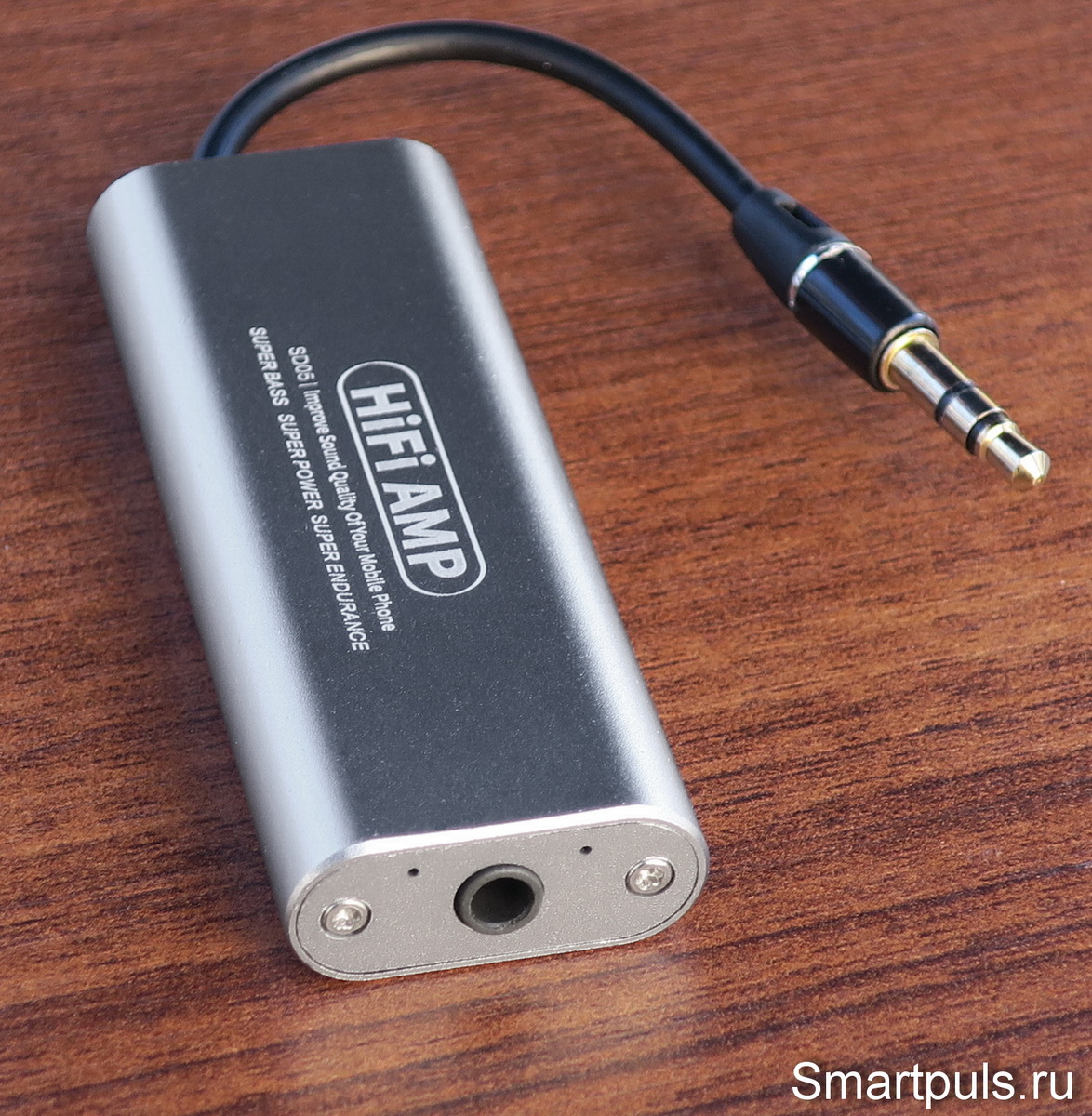

    Развернём его ещё немного, чтобы лучше рассмотреть торец и расположенные на нём элементы конструкции:

Тест и обзор усилителя для наушников Leory SD05, доработка (моддинг)

    В центре торца - аудио-разъем (джек) 3.5 мм для подключения наушников.

    По бокам - два винта (как уже упоминалось, для разборки усилителя их откручивать не надо, плата усилителя вытаскивается в другую сторону).

   А в верхней части торца - две чёрные точки, точнее - два тонких отверстия. Это - важный элемент конструкции, через них выходит наружу свет от индикаторных светодиодов. Один из них (синий) сигнализирует от подключении наушников и включении усилителя, а второй (красный) указывает, что аккумулятор - на исходе и пора бы подзарядиться.

   Итак, никаких органов управления у этого усилителя НЕТ. Нет ни регулятора громкости, ни даже выключателя.

   Усиление у него - фиксированное, а громкость регулируется устройством-источником сигнала.

   А включение-выключение производится вставкой или извлечением разъема наушников. В связи с этим обстоятельством, для исключения излишнего расхода аккумулятора, наушники необходимо отключать от усилителя, когда Вы им не пользуетесь.



Разборка и краткий анализ схемно-технических решений усилителя для наушников Leory SD05

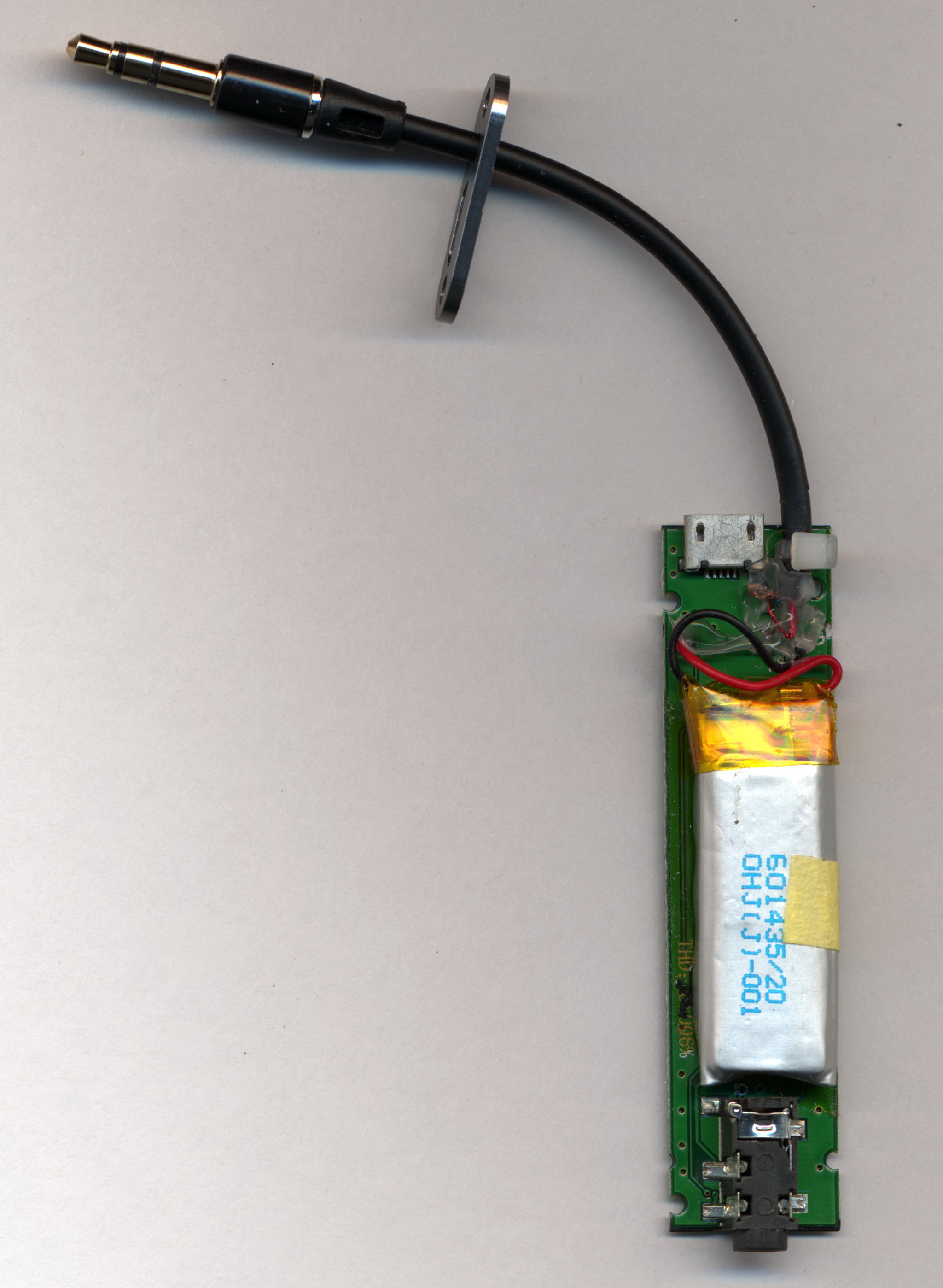

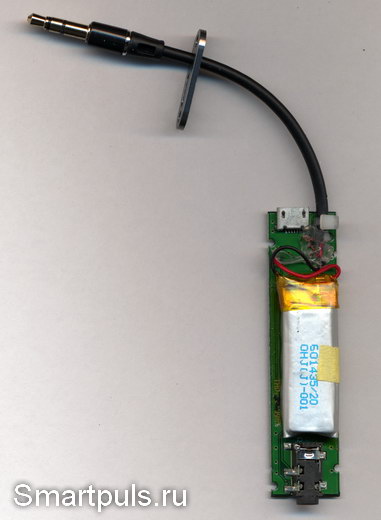

   Разборка Leory SD05 делается элементарно: откручиваются два винта со стороны кабеля, и аккуратно вытаскивается плата усилителя со всей начинкой.

Печатаная плата усилителя для наушников Leory SD05

   На этой стороне печатной платы видны всего три элемента (сверху вниз): разъём микро-USB, литий-ионный аккумулятор и аудио-разъём (джек 3.5 мм).

   Под аккумулятором никаких радиоэлементов нет, там только проводники печатной платы. Так что не пытайтесь отклеить аккумулятор: под ним ничего интересного или полезного нет.

   На дальнейших изображениях печатная плата будет показана без кабеля.

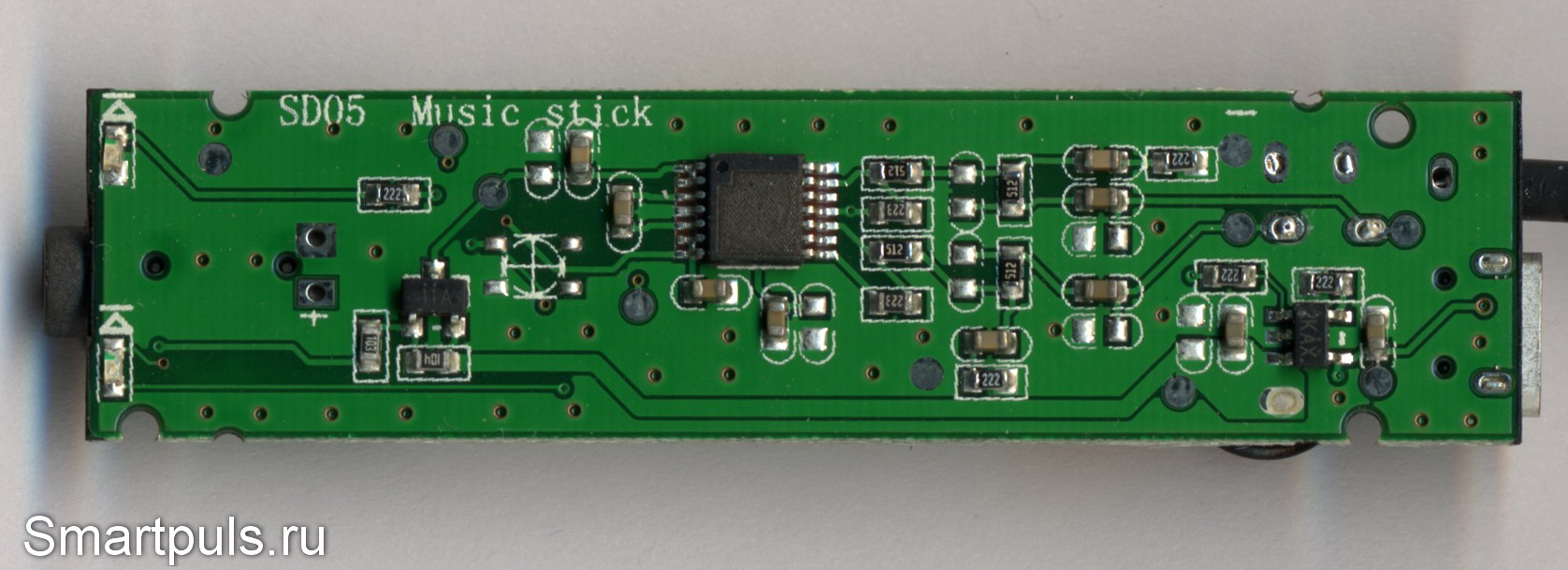

   Так выглядит плата с "главной " стороны:

Печатаная плата усилителя для наушников Leory SD05
(кликнуть для увеличения)

   Кроме пассивных радиоэлементов, на плате имеются три активных элемента.

   Слева - трехконтактный стабилизатор напряжения, обозначенный как "11A" н же AZ1117H-ADJTRE1). Это - стабилизатор напряжения, от которого питается микросхема УНЧ (усилителя звуковой частоты).

    Справа - маленькая 5-контактная микросхема 2KAX (она же HM4054C) - контроллер аккумулятора.

    А почти в центре - самая "главная" микросхема - усилитель звуковой частоты. С этой микросхемы сошлифована маркировка, дабы затруднить её опознание (ну не свинство, а?!).

   К счастью, наши братские европейские радиолюбители этот страшный секрет смогли разгадать - это драйвер (усилитель) MAX4410 для наушников (фирма MAXIM). Документация и типовая схема включения - в этом файле (MAX4410 datasheet), PDF, 750 Kb.

   Эта микросхема, правда, может отдать в нагрузку не 300 мВт, как утверждается в тех. данных на китайских площадках, а только 80 мВт; но это - всё равно в разы больше, чем у обычных смартфонов, где выходная мощность составляет около 5 мВт, а 30 мВт - ещё поискать надо.

   Микросхема MAX4410 - весьма совершенна и имеет малый уровень искажений.

   К её особенностям надо отнести то, что она выдаёт на выходе двухполярный сигнал при однополярном питании! Недостающую отрицательную полярность микросхема сама для себя формирует методом "летающего конденсатора".

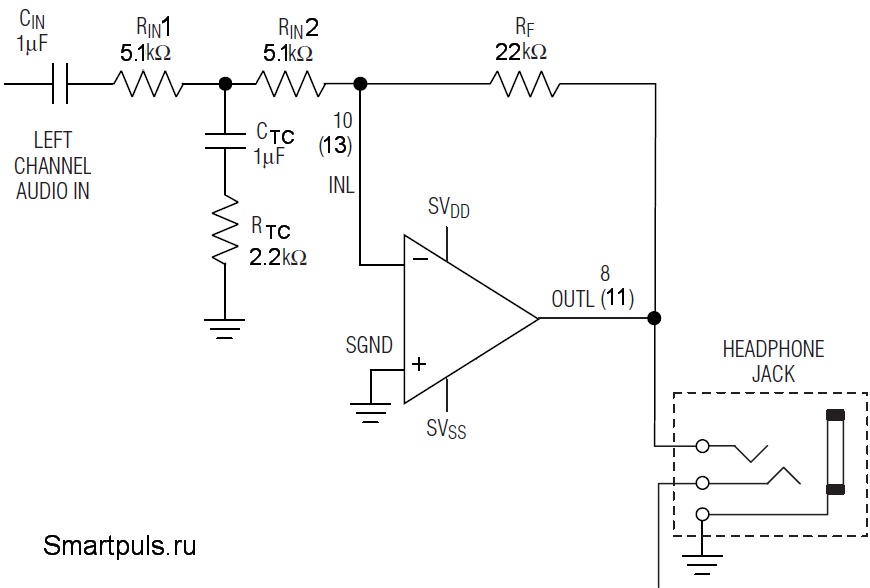

   Автором статьи было выполнено восстановление ключевой части схемы усилителя по её печатной плате. Вот какова она для одного канала (в скобках указаны номера контактов микросхемы для второго канала):

Схема электрическая принципиальная усилителя Leory SD05

   Номиналы конденсаторов проставлены, исходя из рекомендуемых производителем микросхемы, а не их реальной ёмкости (т.к. на конденсаторах нет маркировки). Реальная может отличаться очень сильно, до 10 раз (в сторону уменьшения).

   На схеме присутствует RC-схема тоновой коррекции (Ctc и Rtc), которая "давит" средние и высокие частоты, и пропускает низкие. Вот откуда у усилителя берётся "Супер-бас"! А заодно из-за этой RC-цепи падает общее усиление на высоких и средних частотах.

   Нехитрый подсчет показывает, что усиление всего канала на низких частотах составляет 2.16 раза; а на средних и высоких - почти точно 1 раз (т.е. сигнал передается без усиления).

   В данном случае можно сказать, что в таком виде усилитель может понравиться только любителям "Супер-басов", а для решения моей задачи (усиления сигнала "как есть") он - "ни в щи, ни в Красную Армию".

   В результате переходим к следующей главе:



Доработка (моддинг) усилителя для наушников Leory SD05

   Из-за того, что монтажная сторона печатной платы усилителя расположена очень близко к "донышку" его корпуса, доработка должна была проводиться без установки дополнительных радиоэлементов. В том числе исключалась и установка радиоэлементов для поверхностного монтажа, так как их пайка без спецоборудования - это аттракцион для "Левши" из рассказа Лескова; ни больше, ни меньше.

   То есть - обходиться надо только тем, что есть на самой плате.

   Первым делом надо было разорвать цепочку тоновой коррекции, а затем освободившиеся её элементы можно использовать "с пользой для дела".

   Даже один только разрыв RC-цепочки тонкоррекции уже дал бы ощутимый эффект: во всем диапазоне частот усиление возросло бы до 2,16. Но я решил на этом не останавливаться.

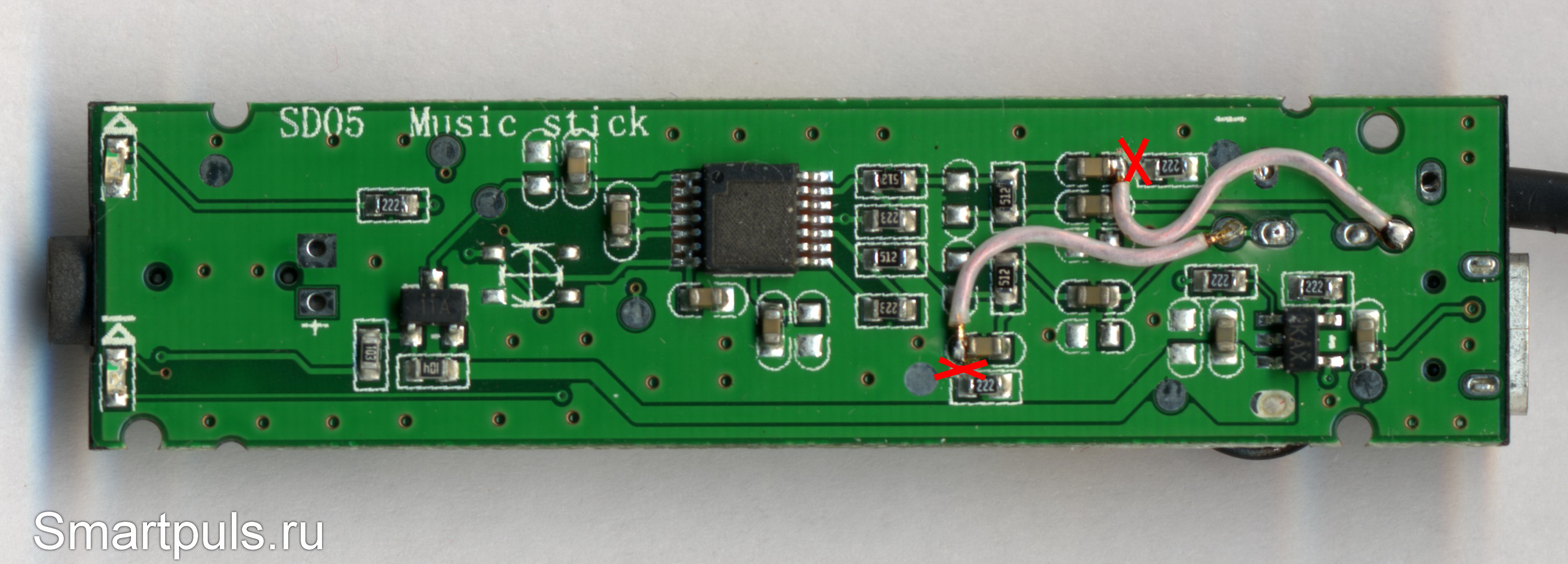

   В итоге, была процарапана пара дорожек на печатной плате и брошена пара перемычек. Вот что получилось на физическом уровне:

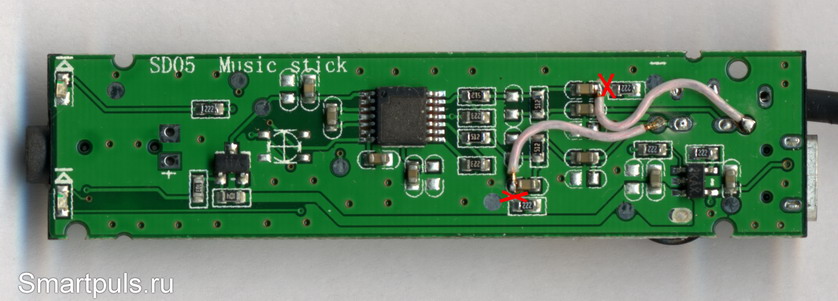

Печатаная плата усилителя для наушников Leory SD05 после доработки (моддинга)

   На плате красными крестиками обозначены места, где были процарапаны печатные проводники для разрыва RC-цепи тонкоррекции.

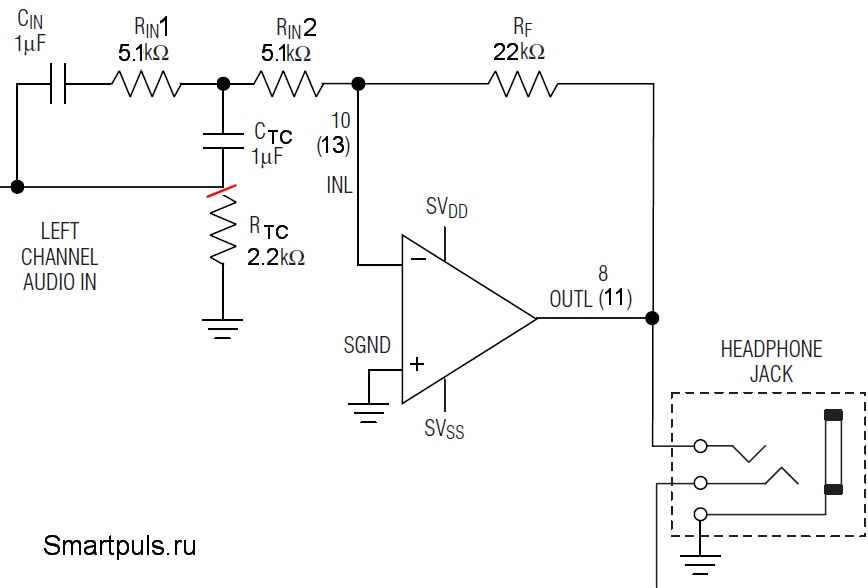

   В итоге получилась такая схема (для одного канала):

Схема электрическая принципиальная усилителя Leory SD05 после доработки (моддинга)

   Итого, усиление для всей полосы частот поднялось до 4.31.

   Это - уже значительная величина, которая позволила выполнить поставленную задачу.

   Можно было бы сделать и ещё лучше, закоротив резистор Rin1, благо там рядом впараллель есть и свободные контактные площадки, к которым можно припаять коротенькую перемычку. Это помогло бы чуть-чуть улучшить низкие частоты.

   Но я уже не стал это делать, дабы лишними манипуляциями не испортить печатную плату по причине кривых рук слабого зрения. :)

   Ещё один вариант доработки - после разрыва RC-цепи не бросать перемычку от конденсатора Ctc на вход, а ограничиться только закорачиванием резистора Rin1. Коэффициент усиления тоже составит 4.31, но незначительно пострадают нижние частоты.

   Окончательный диагноз усилителя для наушников Leory SD05 (итоги и выводы)

   Увы, в этот раз наши китайские товарищи сделали вещь, мало полезную без доработки.

   Да, она даёт "Супер-басы"; но, мягко говоря, разве они кому-то нужны, если их можно добиться и регуляторами эквалайзера, который есть в любом плеере (как аппаратном, так и программном)?!

   Тем не менее, относительно несложной доработкой можно усилитель "довести до ума", и тогда он полностью оправдает возложенные на него надежды.

   В чем преимущество именно этого усилителя? Дело в том, что поиск по китайским интернет-площадкам показал, что в части габаритов этому усилителю практически нет конкурентов, он - самый миниатюрный.

   Окончательные итоги будут неоднозначными.

   Для тех покупателей, кому не лень повозиться и "допилить" этот усилитель до кондиции, он станет полезным и приятным приобретением.

   Для всех остальных это - выброшенные деньги. :)

     Достоинства:

 - миниатюрные габариты;

 - малый вес;

 - прочный металлический корпус;

 - хорошая элементная база;

 - высокая выходная мощность;

 - хороший коэффициент усиления (2.16 или 4.31 в зависимости от степени доработки);

 - простота использования;

 - приемлемая цена.


    Недостатки:

 - бесполезен без доработки. :)


   Дополнительная информация:

   Обсуждение и доработка этого усилителя нашими европейскими коллегами - на форуме DIY-AUDIO (английский язык).

   Приобрести усилитель можно на более чем известной китайской площадке AliExpress.



   Искренне Ваш,
   Доктор

04 апреля 2018 г.
