Обзор 3-дюймовых динамиков Aiyima и их применение для ремонта компьютерных колонок

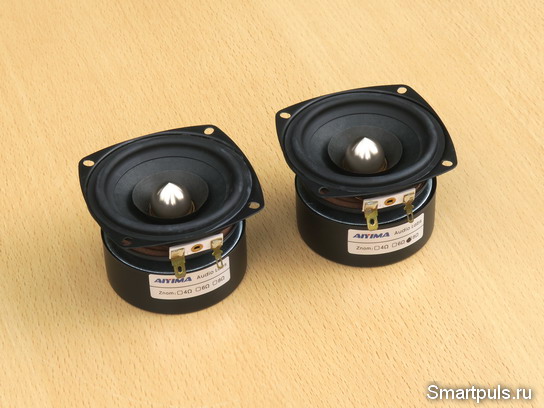

Динамики Aiyima, приобретённые для ремонта древних, но неплохих колонок, относятся к среднему ценовому диапазону для своего 3-дюймового размера.

В данном случае это был оптимальный выбор, так как покупать очень дорогие динамики для простых пластиковых колонок было бы не целесообразно, а покупка совсем уж дешевых динамиков превратила бы эти колонки в "консервные банки с динамиками" (т.е. с таким звуком, что просто завяли бы уши :).

Динамики выбирались по отзывам предыдущих покупателей и, не в последнюю очередь, по внешнему виду. Ибо для динамиков действует примерно тот же принцип, что и для самолётов: красивые машины и летают обычно хорошо (хотя бывают и исключения).

(кликнуть для увеличения, откроется в новом окне)

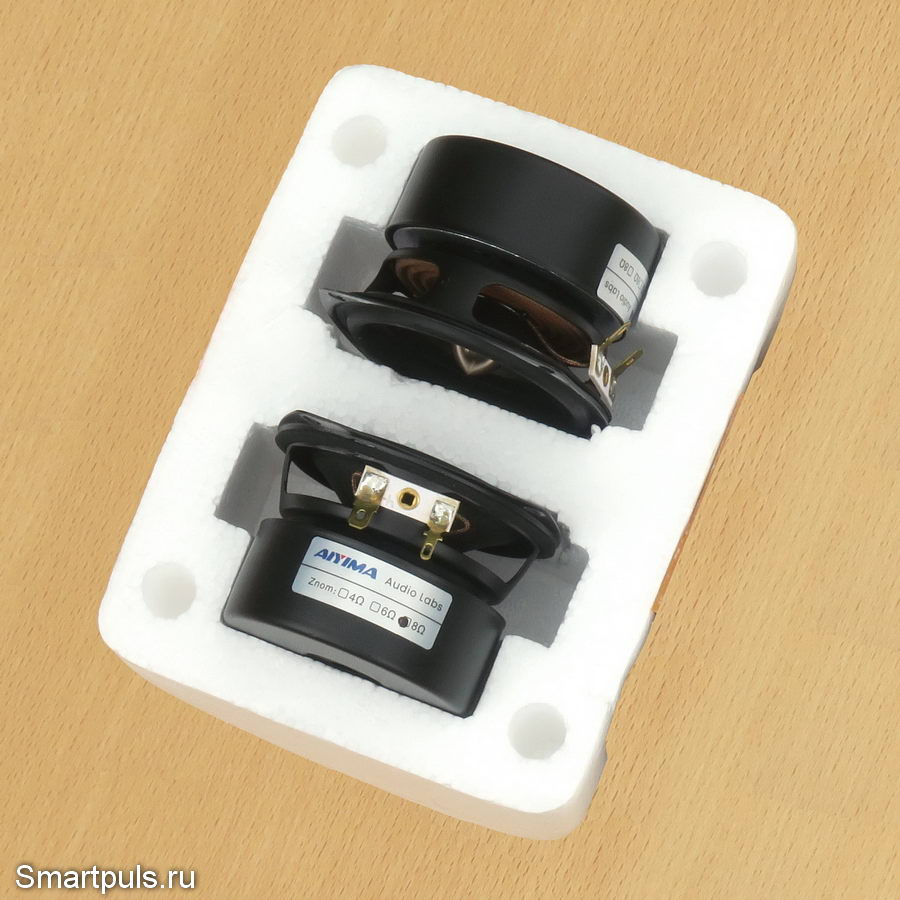

Динамики продаются только попарно. Упаковка - прямоугольная коробка из пенопласта, помогающая динамикам хорошо пережить трудности дороги без повреждений. Так выглядят динамики в упаковке со снятой верхней половиной (она - такая же, как и нижняя):

Куплены протестированные динамики были в официальном магазине Aiyima на Алиэкспресс. Цена на дату обзора - около $25 за пару. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158 (если ссылка не видна, отключите блокировщик рекламы для этого сайта).

Теперь переходим к главной части повествования.

Оглавление

1. Конструкция и заявленные характеристики динамиков Aiyima


2. Тест динамиков Aiyima 3 дюйма


3. Ремонт колонок с помощью динамиков Aiyima и завершение теста


4. Окончательный диагноз

Конструкция и заявленные характеристики динамиков Aiyima

 Сначала - официальные технические характеристики динамиков, взятые со страницы продавца (он же и производитель):

• Типоразмер: 3 дюйма;

• Импеданс: 4 Ом / 8 Ом (в этом обзоре - 8 Ом);

• Диффузородержатель: круглый / квадратный (в этом обзоре - квадратный);

• Номинальная мощность: 15 Вт;

• Резонансная частота: 80 Гц;

• Диапазон частотной характеристики: 80 Гц-20 кГц;

• Чувствительность: 87 ± 3 дБ;

• Звуковая катушка: 20.4 мм;

• Qts (добротность): 0.61 (меньше - лучше);

• Vas (эквивалентный объем): 2.8 л (больше - лучше);

• Масса: 405 г.

Забегая вперёд, надо сказать, что один из важнейших параметров окажется далёк от указанного, и не в лучшую сторону.

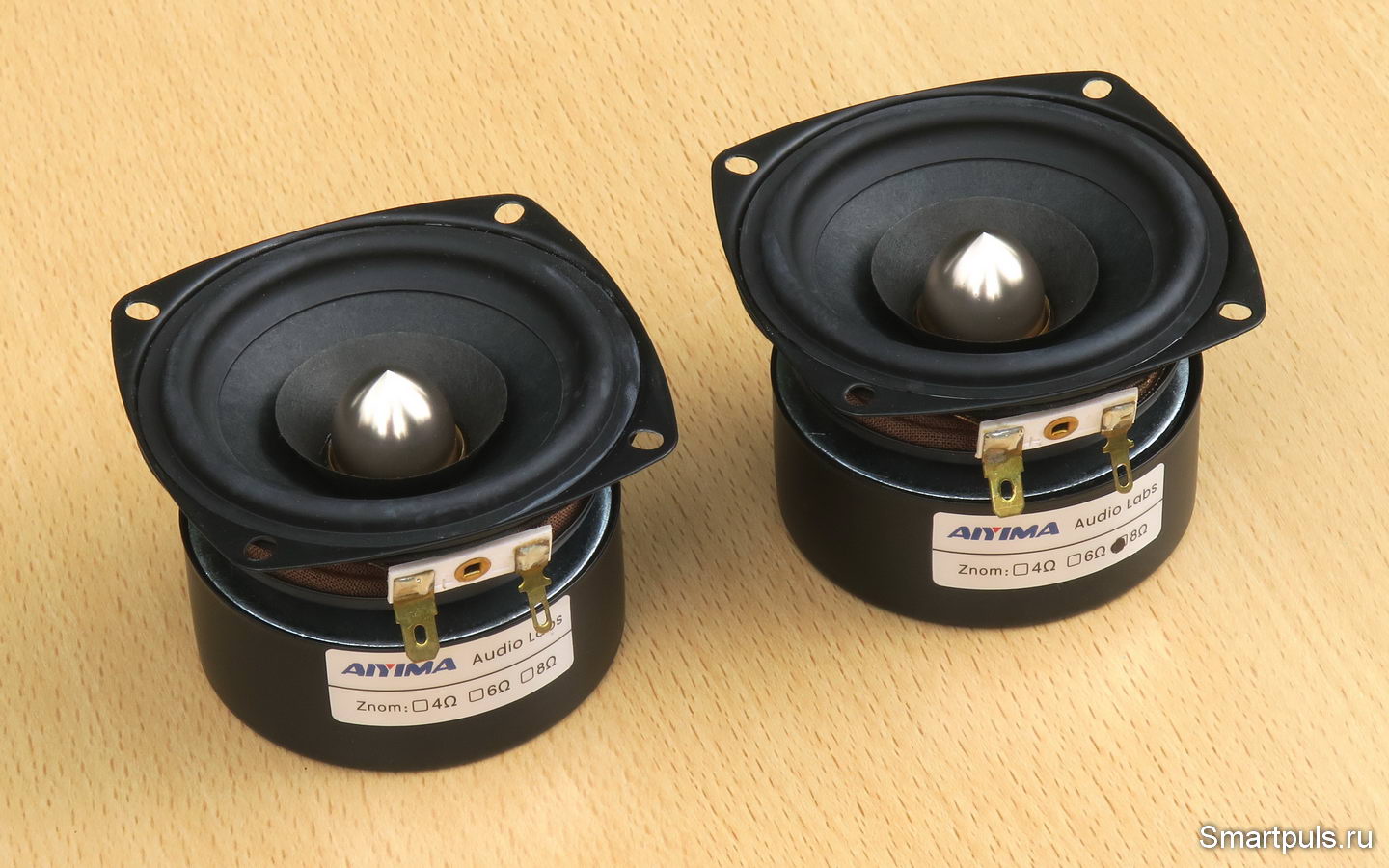

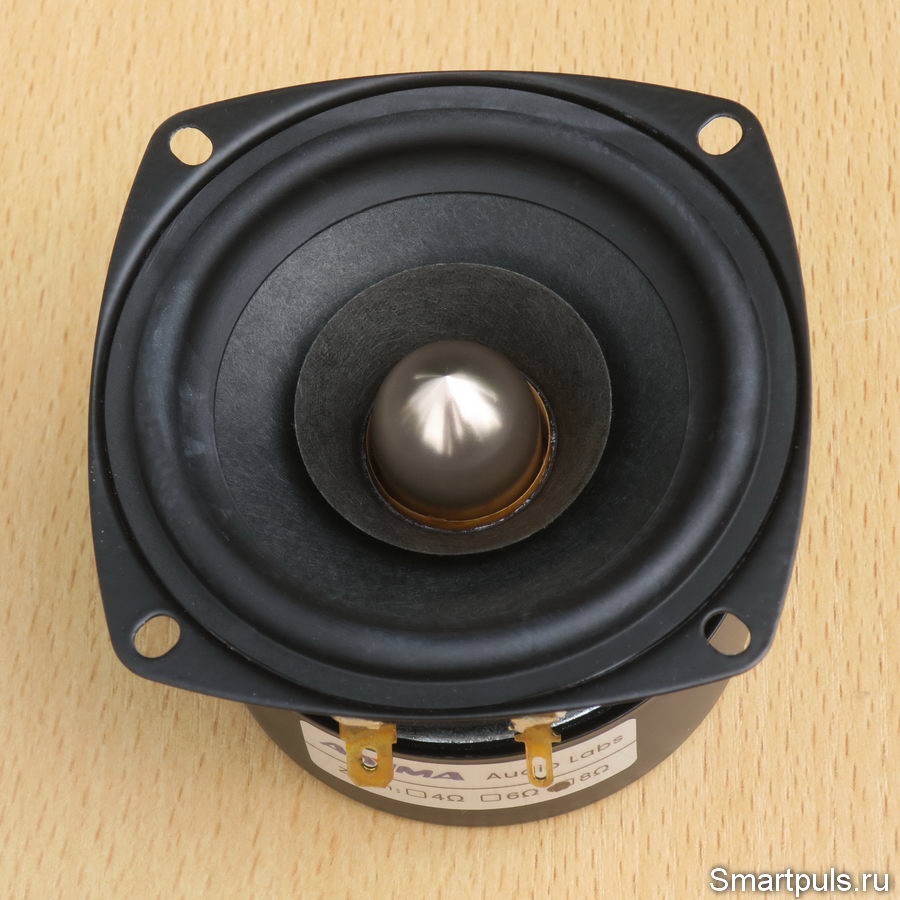

Динамики, прямо скажем, выглядят красиво. Особый шарм им придаёт золотистая конусообразная конструкция в центре диффузора, напоминающая головную часть ракеты.

Эта золотистая конструкция намертво приклеена к магнитной системе динамика и излучателем звука не является; она только участвует в формировании диаграммы направленности динамика (и в создании его технической эстетики, само собой).

Ещё из этого следует, что зазор между звуковой катушкой и центральным керном магнитной системы - открытый. При эксплуатации потребуется немного повышенная осторожность, чтобы в зазор ничего не попало.

Диффузор динамика имеет в центре небольшой рупор, характерный для широкополосных динамиков и предназначенный для излучения звука высоких частот. Тяжеловесному основному диффузору тяжело с ними справляться, поэтому для работы с ВЧ ставят такие небольшие излучатели.

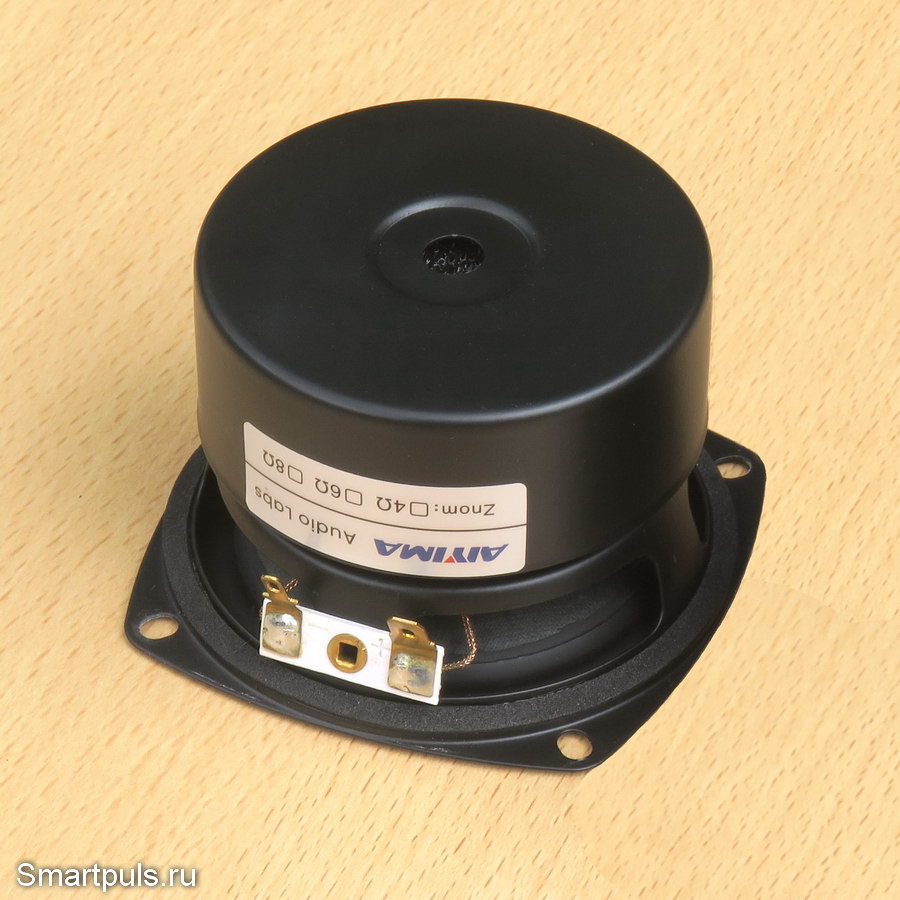

Магнитная система динамика - большая и тяжелая, что внушает оптимизм.

Однако же, здесь есть и "архитектурное излишество": магнитная система динамика - экранированная, что является данью моды уже давнего прошлого. Такие магнитные системы были популярны в эпоху "трубчатых" (CRT) мониторов и телевизоров, когда магнитное поле динамиков могло исказить изображение на экране кинескопа из-за влияния магнитного поля на движение электронного луча, "рисующего" изображение на экране.

Ход диффузора динамика, если его аккуратно нажать пальцами, - не очень большой, меньше, чем, например, у древнесоветских 120-миллиметровых басовиков 10ГД-34 (они же 25ГДН-1-4 и 25ГДН-1-8). Здесь ход диффузора больше похож на древнесоветские среднечастотники 15ГД-11 (они же 20ГДС-1), только мягче.

К этому надо добавить, что широкополосники вообще сильно теряют в качестве воспроизведения средних и высоких частот на фоне большой амплитуды низких из-за эффекта интермодуляции: отдача динамика падает в те моменты, когда диффузор максимально вытянут из магнитной системы или максимально втянут (по сравнению со средним положением). Это было одной из причин развития многополосных акустических систем.

Но, с другой стороны, у широкополосников есть и преимущество: им не требуются фильтры, разделяющие низкие, средние и высокие частоты. А эти фильтры при всех раскладах плохи тем, что увеличивают последовательный импеданс и ухудшают электрическое демпфирование системы (демпфинг-фактор), из-за чего начинают более явственно проступать её собственные резонансы.

Так что идеальный случай - это один широкополосник, но работающий на небольшой мощности (порядка 0.1 от максимума). Но тут можно добавить традиционное: "мнение редакции может не совпадать с мнением автора". :)

Тест динамиков Aiyima 3 дюйма

В связи с отсутствием инструментов для точных аудио-измерений (измерительного микрофона и безэховой камеры) тестирование проводилось по очень упрощённой методике: измерением частотной характеристики импеданса и просто оценкой "на слух".

Измерение импеданса тоже проводилось по упрощённой до предела методике: измерением напряжения на динамике при подаче на него сигнала от генератора через резистор 200 Ом. Дёшево и сердито, как портвешок!

Затем график строился по точкам.

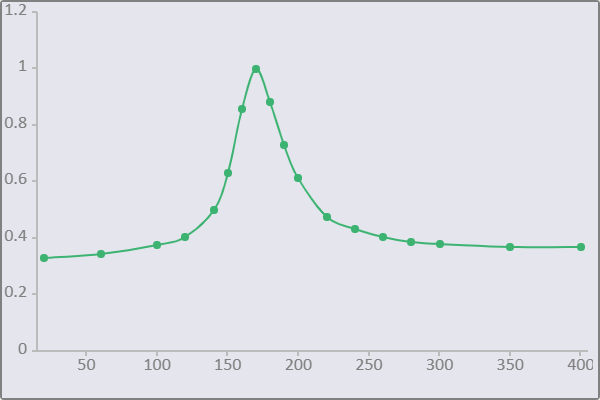

Сначала - график импеданса на открытом воздухе в низкочастотном диапазоне 20...400 Гц (точка максимума принята за единицу):

Вот и обещанный сюрприз: точка резонанса оказалась не на обещанной частоте 80 Гц, а аж на 170 Гц! Дурят нашего брата!

Что из этого следует?! Да, в общем-то ничего особенного. "Честность" китайских производителей давно известна, а возможность построить динамик такого маленького типоразмера с резонансом 80 Гц изначально была сомнительной. Разве что, если только сделать ему настолько мягкий и тонкий подвес, что его можно было бы проткнуть пальцем. :)

А басы даже с таким динамиком всё-таки можно будет услышать, разве что эффективность их воспроизведения будет низковата (придётся их "докручивать" тембрами).

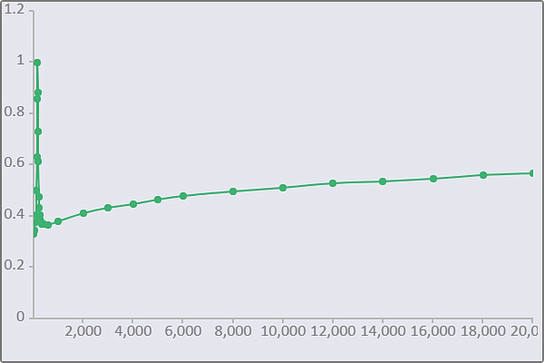

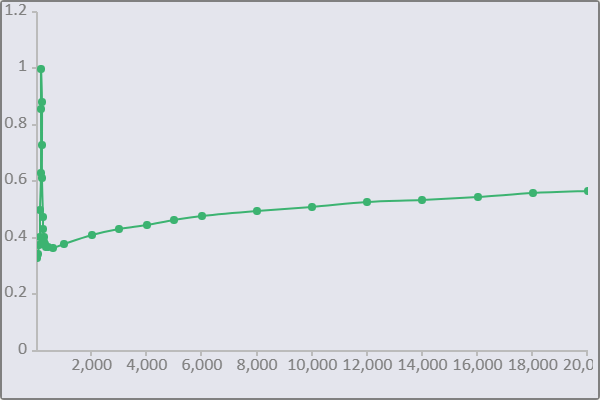

Теперь посмотрим полнодиапазонный график импеданса от 20 Гц до 20 кГц:

Этот график можно назвать типовым: после пика на частоте резонанса идёт резкий спад, а затем - постепенный подъём. Этот подъём связан с наличием у звуковой катушки собственной индуктивности, импеданс которой нарастает с частотой.

Из этого проистекает и следующий очевидный вывод: даже при идеальной механике динамика, верхние частоты для их нормального воспроизведения тоже придётся поднимать с помощью тембров, так как иначе из-за увеличения импеданса мощность их излучения упадёт чисто по законам электротехники.

Собственно, на этом мини-тест окончен.

Теперь приступим к ремонту колонок с помощью этих динамиков, а заодно и продолжим тесты.

Ремонт колонок с помощью динамиков Aiyima и завершение теста

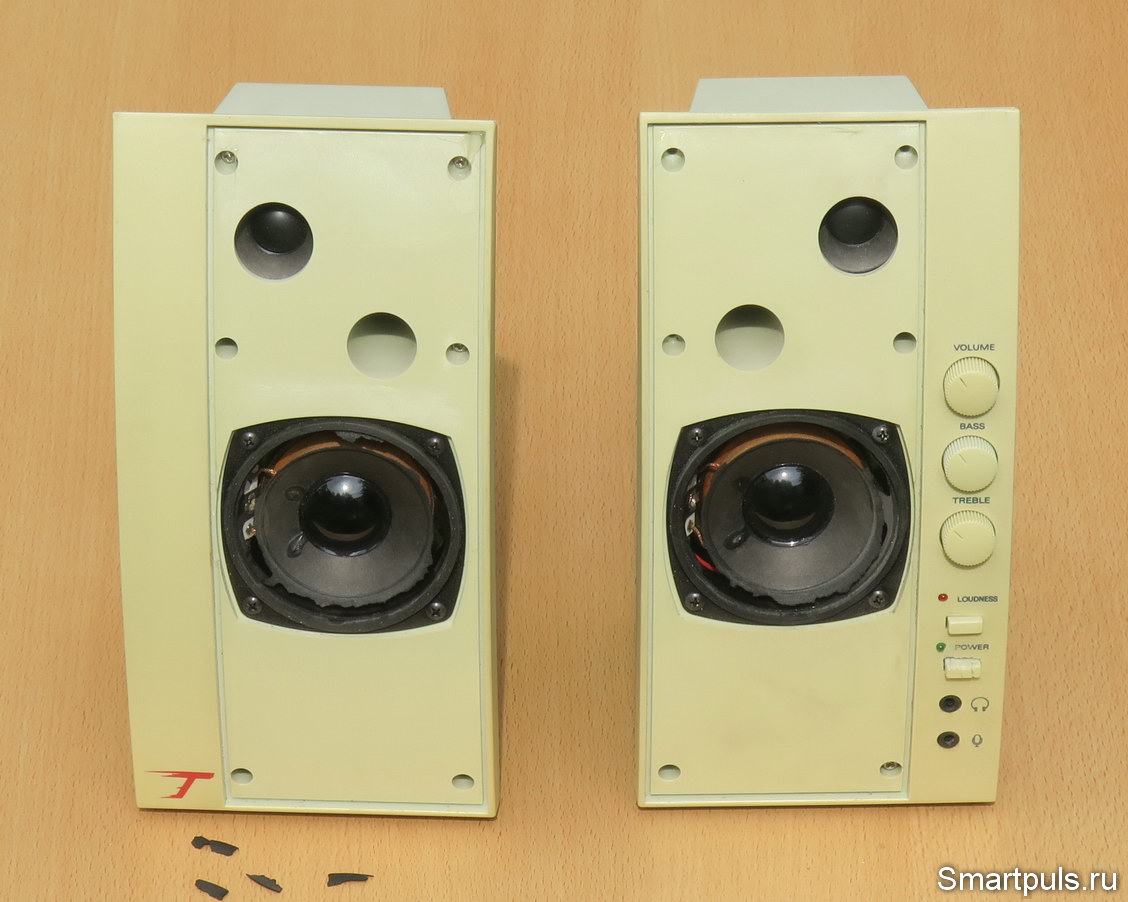

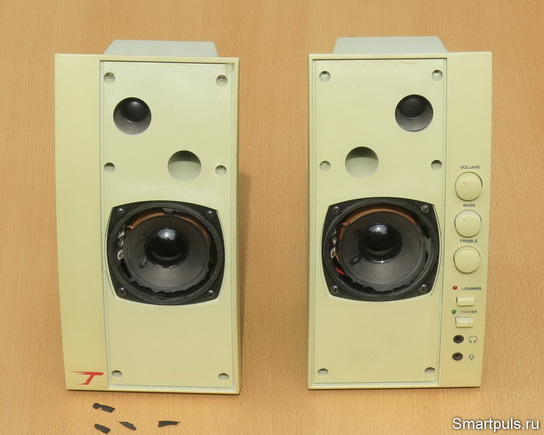

Итак, проблема в колонках состояла в том, что у динамиков был халтурно изготовленный подвес, который полностью рассыпался за время длительной, но не тяжелой, в общем-то, эксплуатации (подробности). Вот как выглядело это безобразие (решетки динамиков сняты):

Здесь было два возможных пути ремонта.

Первый путь - заменить рассыпавшиеся подвесы на новые, благо их в продаже на том же Алиэкспресс - более чем достаточно.

Этот путь ремонта - очень недорогой, но весьма кропотливый: разборка динамика и его последующая обратная сборка, где всё держится на клею; этот процесс - довольно долгий и мало приятный.

Второй путь - дорогой, но элементарный: заменить полностью динамики с рассыпавшимися подвесами.

Увидев на Алиэкспресс описанные выше красивые динамики, я "загорелся" и решил пойти по второму пути.

Собственно, сам процесс замены динамиков - настолько элементарный, что описывать его нет смысла. Более интересно то, что перед операцией замены динамиков колонкам был проведён курс отбеливания пожелтевшего пластика (описан в этой статье). Иначе сочетание пожелтевшего пластика с красивыми новыми динамиками выглядело бы не совсем естественным. :)

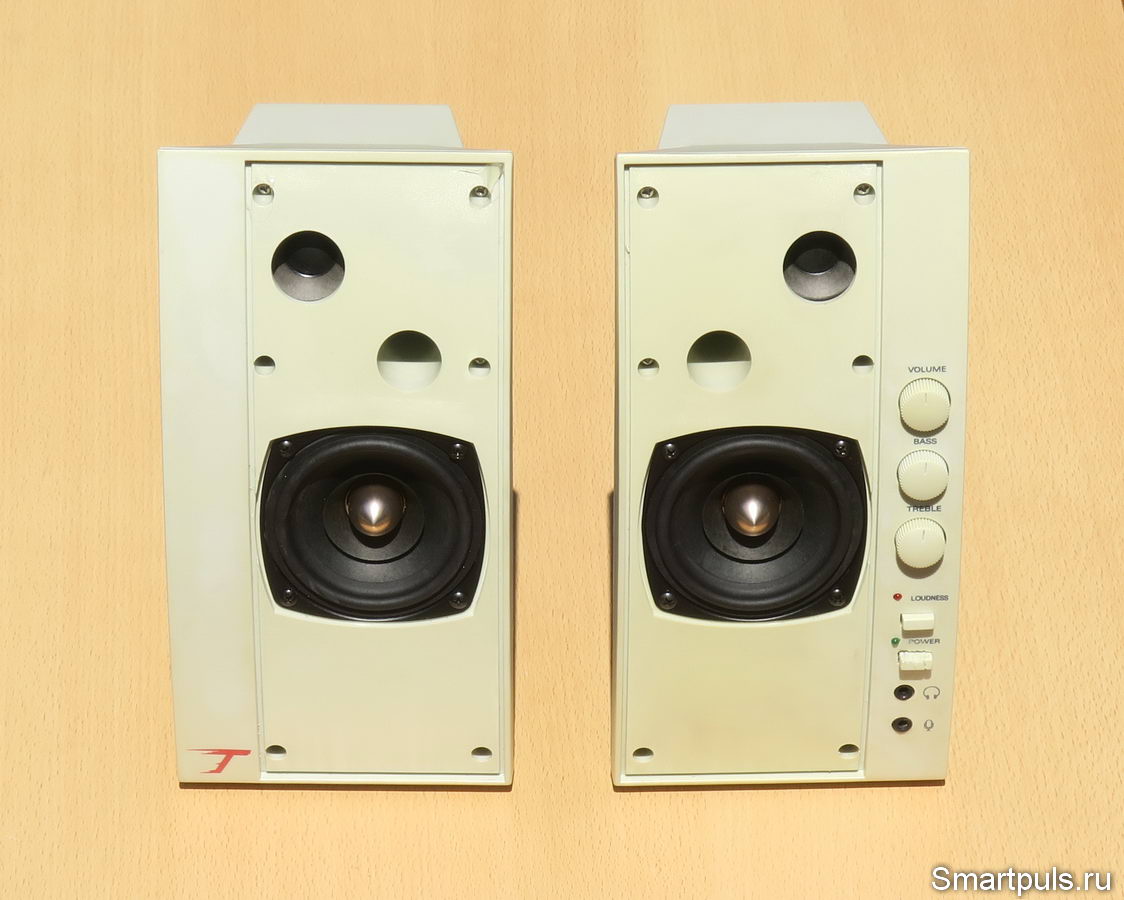

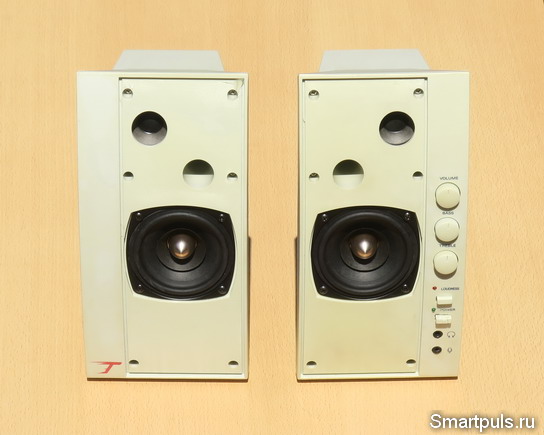

Вот что получилось после курса отбеливания и замены динамиков (до установки защитных решеток):

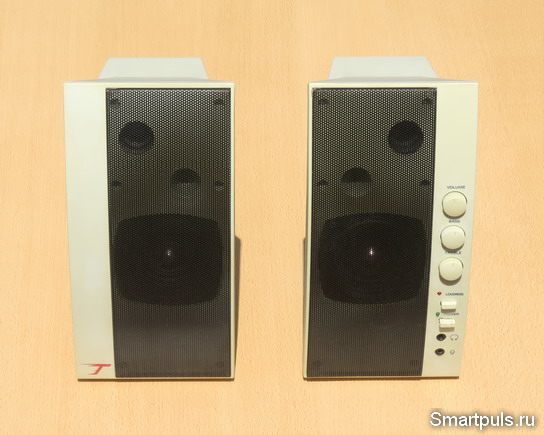

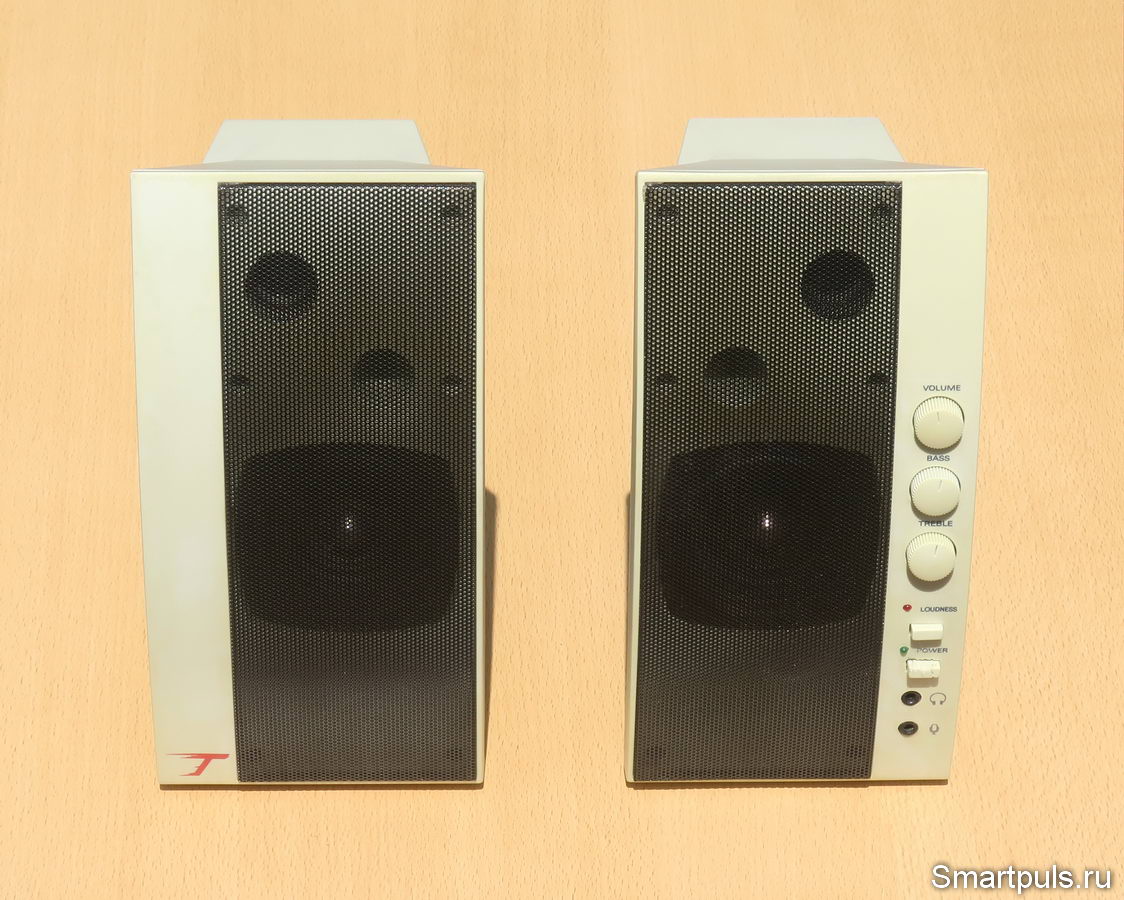

Теперь устанавливаем обратно защитные решетки, и вуаля:

Колонки - как новенькие!

Теперь осталось провести завершающий тест - снять АЧХ импеданса у динамиков, установленных внутрь колонок.

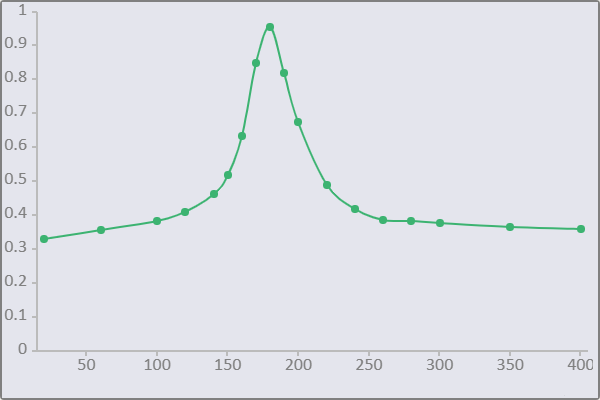

Она оказалась очень мало отличающейся от АЧХ на открытом воздухе:

Разве что резонанс немного сместился в область более высоких частот - со 170 до 180 Гц.

При этом никаких эффектов, связанных с наличием в колонке фазоинвертора, обнаружено не было (при значительном влиянии фазоинвертора АЧХ импеданса может быть двугорбой, плоской в районе резонанса или иметь другие заковыристые особенности формы).

Полученный результат означает, что динамик в этой колонке ведёт себя так, как будто никакого фазоинвертора здесь нет. То есть, он здесь настроен не оптимально.

Банальное затыкание фазоинвертора пальцем во время прослушивания музыки это только подтвердило: сколь-нибудь заметных изменений в звучании заметно не было.

Теперь - о субъективных впечатлениях при прослушивании музыки.

Как и предполагалось, при нейтральном положении регуляторов тембра ощущается нехватка нижних и высоких частот.

При положении регуляторов тембра примерно на 3/4 от максимума звук становится приятным: ощущается весь спектр мелодии; при этом низкие частоты не бубнят, воспроизводятся плавно; разве что предельно-низких частот не слышно (да и сложно их создать в акустической системе с резонансной частотой динамика в 180 Гц, даже вкрутив регулятор тембра басов на максимум).

Окончательный диагноз

В целом, несмотря на "неточность" производителя Aiyima с резонансной частотой динамиков, они показали свою полную пригодность в звуковых колонках небольшой мощности. Звука аудиофильского класса от них ждать не стоит, но звучание на уровне бытового среднего класса получить вполне реально.

Купить протестированные динамики можно в официальном магазине Aiyima на Алиэкспресс. Цена на дату обзора - около $25 за пару. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158 (если ссылка не видна, отключите блокировщик рекламы для этого сайта).

Если говорить о применении динамиков Aiyima именно в тех колонках, на основе которых сделан обзор, то для них можно было бы купить более дешевые динамики, так как колонки - двухполосные, и высокочастотные динамики были живы-здоровы. Так что можно было бы ограничиться покупкой обычных низко-среднечастотников без рупора и красивого конуса, например, таких. Цена - примерно вдвое ниже протестированных. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Но красота - страшная сила, что и предопределило окончательный выбор динамиков. :)

Всем спасибо за внимание!
