Замена аккумулятора в наушниках TWS: практический опыт

В этом материале рассмотрим практический пример замены аккумуляторов в наушниках TWS. Будет рассмотрен типичный случай, применимый для наушников большинства производителей. Операция эта не сложная, за исключением наушников AirPods от Apple - в этом случае лучше в них не лезть, а довериться специалистам (об этом ещё несколько слов будет сказано в "Заключении").

Тем не менее, есть некоторые "тонкости", на которые следует обратить внимание.

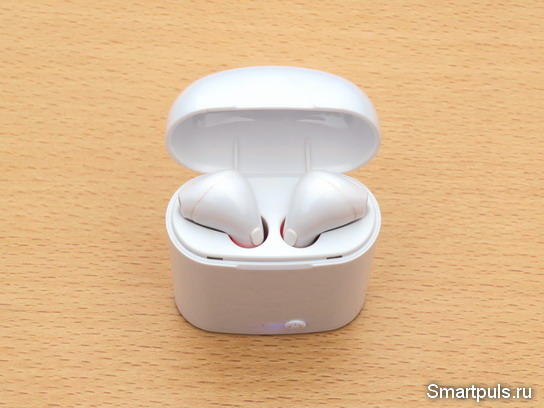

Замена аккумулятора в беспроводных наушниках TWS (кликнуть для увеличения изображения, откроется в новом окне)

Оглавление


1. Немного истории TWS наушников


2. Особенности аккумуляторов в TWS наушниках


3. Замена аккумулятора в кейсе TWS наушников


4. Окончательный диагноз и философские рассуждения о смысле и способах ремонта TWS наушников


Немного истории TWS наушников

Вопреки расхожему мнению, первые наушники TWS выпустила не компания Apple, а почти одновременно компании Onkyo и Bragi. Но Apple сделала их популярными (что и запомнилось в народе); хотя многие до сих пор считают такие наушники менее удобными, чем традиционные беспроводные наушники, в которых правый и левый наушники связаны дужкой или кабелем.

Первые массовые TWS наушники были довольно дорогими, и потому, как водится, китайские (и не только китайские) товарищи бросились выпускать их клоны и собственные варианты.

Эти первые TWS наушники были даже в китайском исполнении не слишком дешевыми и при этом довольно-таки неплохими.

Но затем массовость их выпуска росла, элементная база упрощалась и удешевлялась, и, в конце концов, их стали делать чуть ли не из желудей и спичек, и разве что не выдавали их на сдачу в супермаркетах.

Иными словами, даже среди китайской продукции попадались неплохие наушники, и если именно такой вариант у Вас есть и они вышли из строя, то есть смысл вернуть их к жизни.


Особенности аккумуляторов в TWS наушниках

Наиболее частой причиной выхода из строя TWS наушников является израсходование ресурса аккумуляторов в самих наушниках или в кейсе: они плохо держат заряд или вообще не заряжаются. Основным признаком этого является сокращение времени автономной работы самих наушников, или их кейса, или обоих; и, в один прекрасный момент они прекращают работу (или один их них).

Существуют три вида конструкции аккумуляторов для наушников TWS: "подушечки" с поджатыми под "брюшко" аккумулятора контактами; "подушечки" с контактами, выходящими из "подушечки" прямо; а также цилиндрики, размещаемые в ножках наушников-"капелек". Последний вариант применяется, в том числе, в наушниках Apple, и здесь рассматриваться не будет.

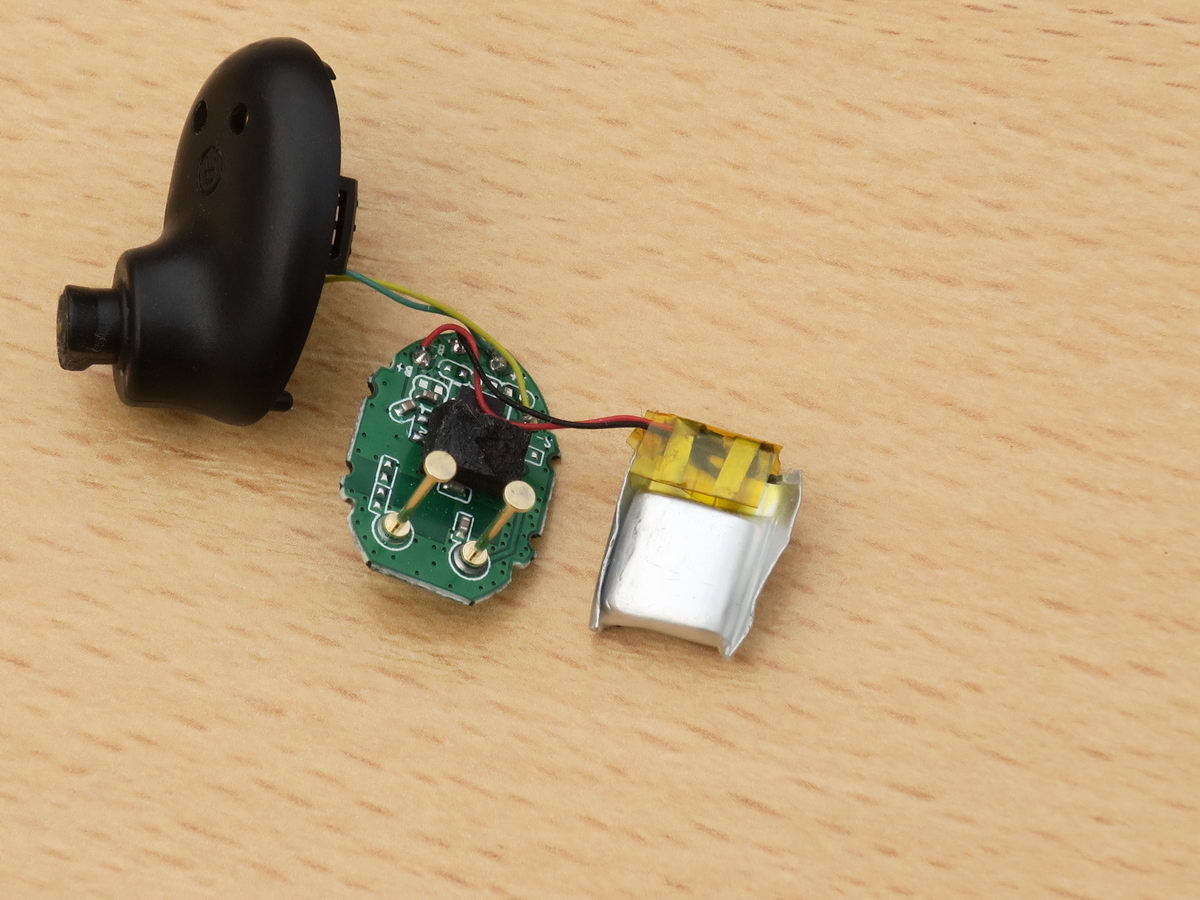

Вот как выглядят аккумуляторы с контактами, выходящими из "подушечки" прямо:

Такие аккумуляторы чаще применяются в наушниках-"затычках", так как там достаточно места по их длине.

А вот как выглядят аккумуляторы с контактами, поджатыми под "брюшко" аккумулятора (именно их и будем далее заменять):

В принципе, аккумуляторы с поджатыми под "брюшко" контактами легко можно превратить в аккумуляторы с выходящими прямо контактами, но при этом надо позаботиться об их надёжной изоляции от замыканий.

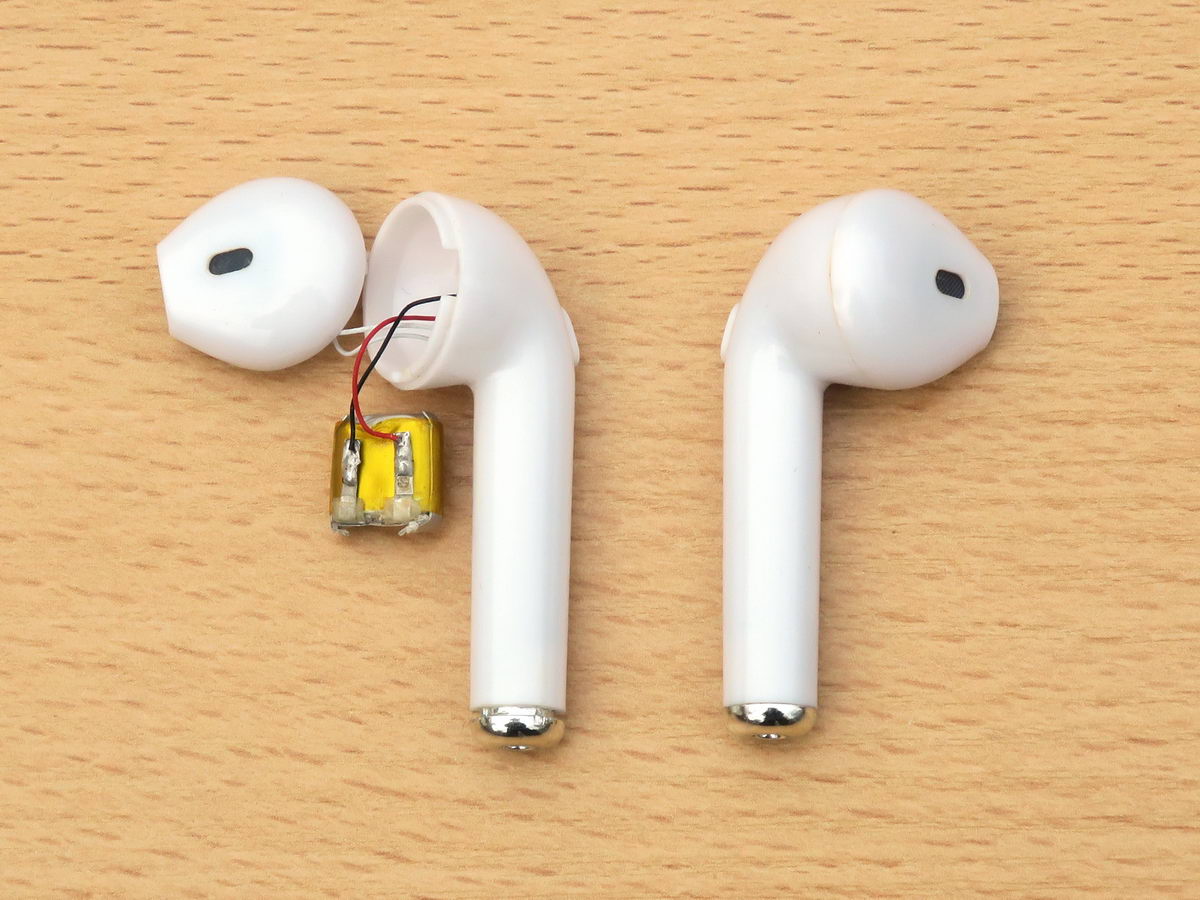

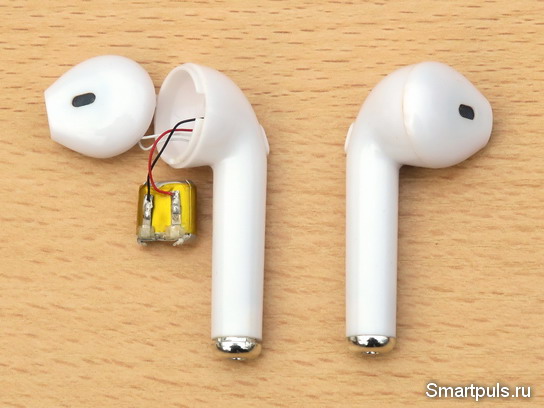

Для разборки наушника (не полной, а только для доступа к аккумулятору) необходимо тонким острым предметом (ножом, скальпелем и т.п.) расширять щель между крышечкой наушника и его "телом".

К сожалению, иногда производители используют слишком много клея, и тогда мембрана динамика может остаться на верхней части наушника, а его магнитная система - на нижней. То есть, динамик гибнет. Такие случаи возможны, и, увы, наушники тогда придётся "списать".

Для аккумуляторов-цилиндриков надо извлечь сначала нижнюю "пробку" (разъём) в "ножке" наушника; но этот случай - особый, и его здесь рассматривать не будем.

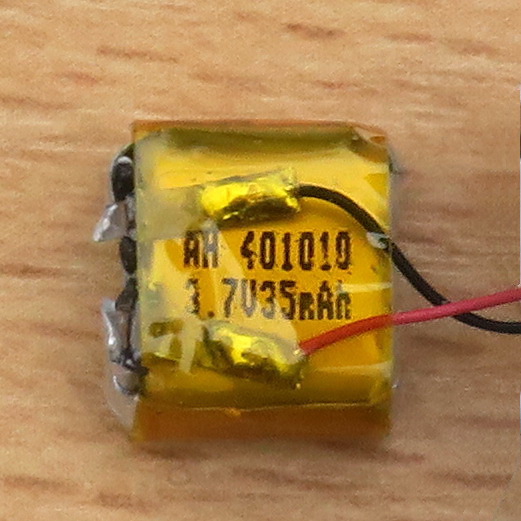

Следующий этап - определить типоразмер аккумуляторов. Если очень повезёт, то он будет обозначен на самом аккумуляторе:

В данном случае аккумулятор имеет размер 4*10*10 мм (Т*Ш*Д), причём толщина обозначена в десятых долях миллиметра, а ширина и длина - в миллиметрах.

Но так бывает далеко не всегда. В большинстве случаев надо взять штангенциркуль и самостоятельно произвести замеры, причём толщина "подушечки" замеряется без учета толщины контактов.

А для аккумуляторов с контактами, вытянутыми вперёд, длина замеряется с учётом длины контактов.

Для замены аккумуляторов в наушниках нужно купить аккумулятор, такой же по размеру или чуть меньше (на случай, если есть сомнения, что получится так же аккуратно уложить аккумулятор в наушник, как это было сделано производителем).

Теперь остаётся только перепаять аккумуляторы. Для этого достаточно обычной общегражданской аккуратности, ничего сверхчеловеческого не надо.

После перепайки желательно контакты обмотать техническим скотчем; можно применить его, сняв со старого аккумулятора, если он ещё сохранил какую-нить липкость. На крайняк - обычный канцелярский скотч.

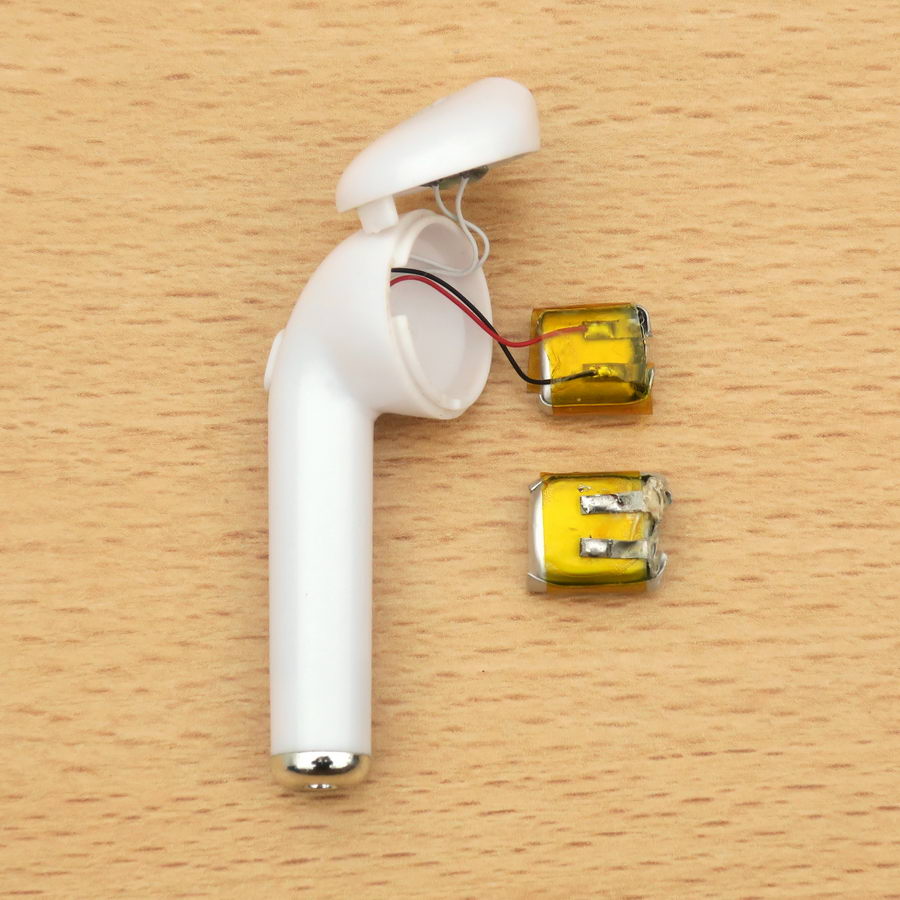

Всё, наушники отремонтированы. На следующем фото - припаянный новый аккумулятор, а внизу лежит старый:

Как можете видеть, я подстраховался и купил аккумуляторы чуть меньше, чем были по размеру старые аккумуляторы.

Но это оказался ещё не конец ремонта!


Замена аккумулятора в кейсе наушников TWS

Как известно, беда приходит не одна, а с детками.

В данном случае оказалось, что аккумулятор в кейсе наушников тоже вышел из строя.

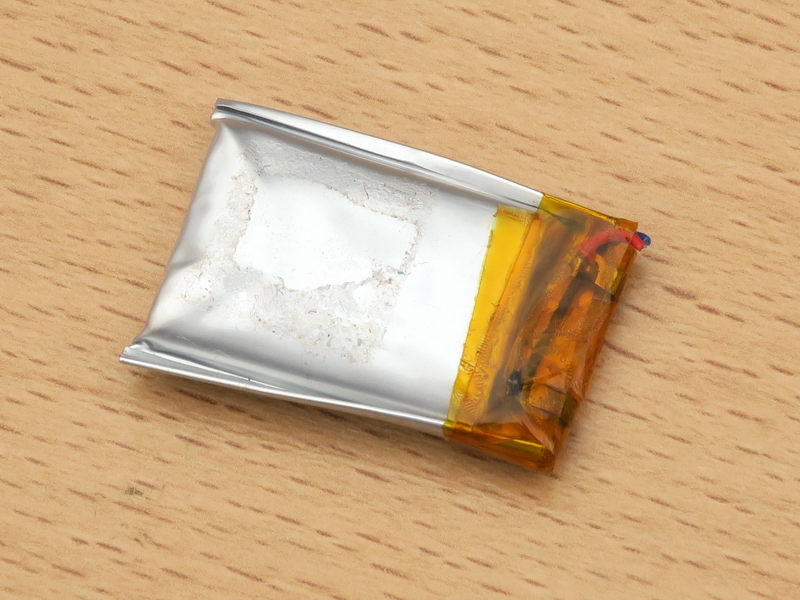

Разборка и проверка показала, что он не только раздулся, но и не держал напряжение после попытки заряда. Вот такой у него был видок:

Осмотр показал, что аккумулятор - простой, т.е. только сам аккумулятор без платы защиты. Защита здесь обеспечивается контроллером на плате.

Если аккумулятор возможно перепаять, не извлекая плату контроллера из кейса, то лучше так и сделать: не всегда плату контроллера удаётся извлечь из кейса безболезненно. Но в данном случае я зачем-то плату извлёк (зато будет возможность показать читателям начинку кейса в простом случае).

Аккумулятор для кейса я не покупал, а выковырял из использованного вейпа, любезно предоставленного одним знакомым курильщиком. А оказался аккумулятор подходящим благодаря тому, что он - прямоугольный; и, хотя его длина оказалась больше, чем длина старого аккумулятора, благодаря хорошему запасу места он без проблем разместился в кейсе.

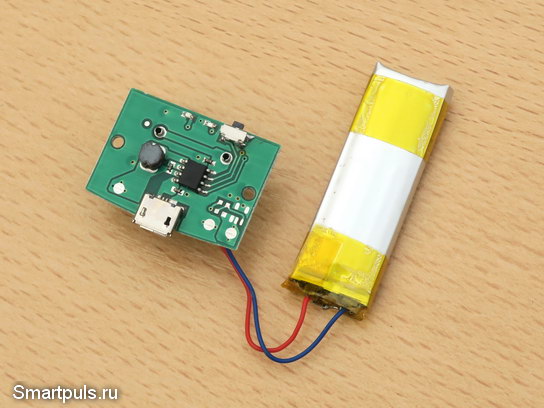

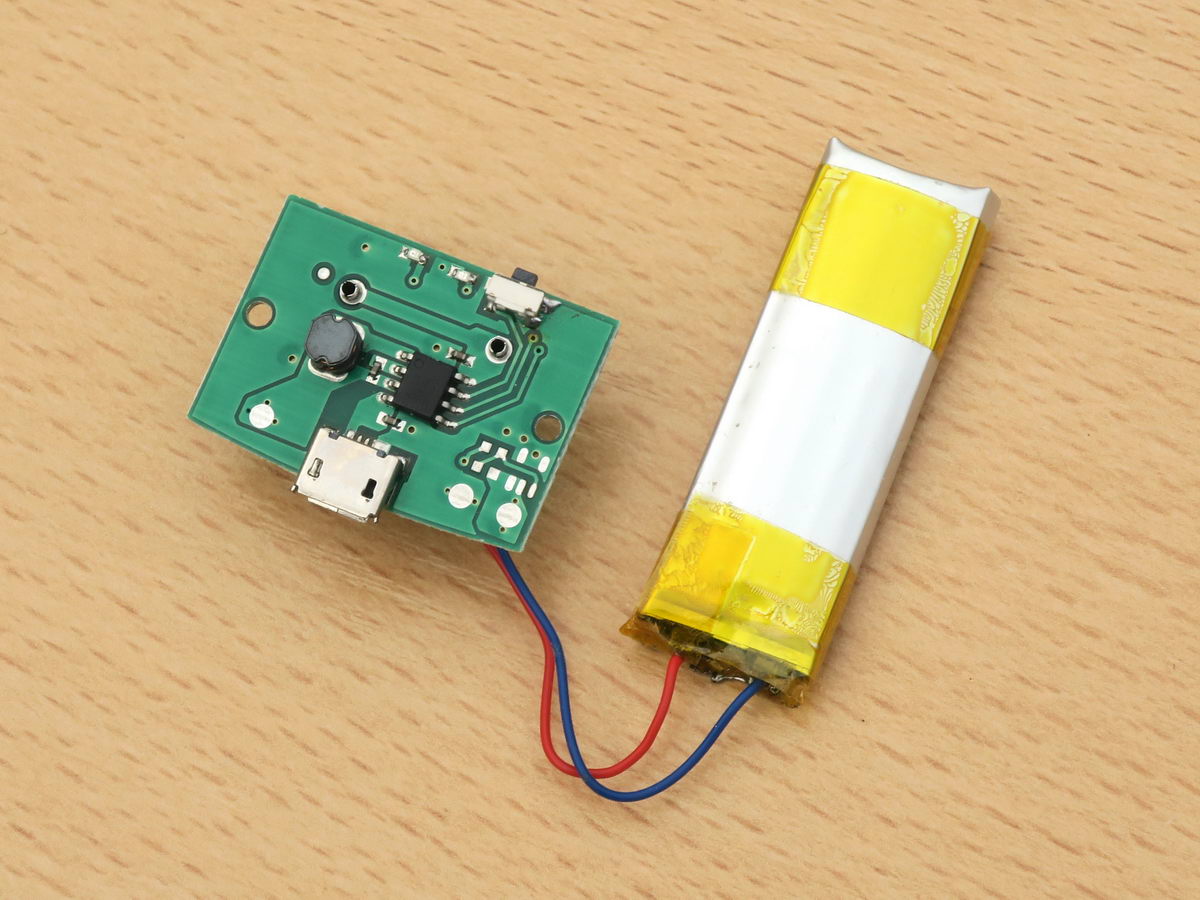

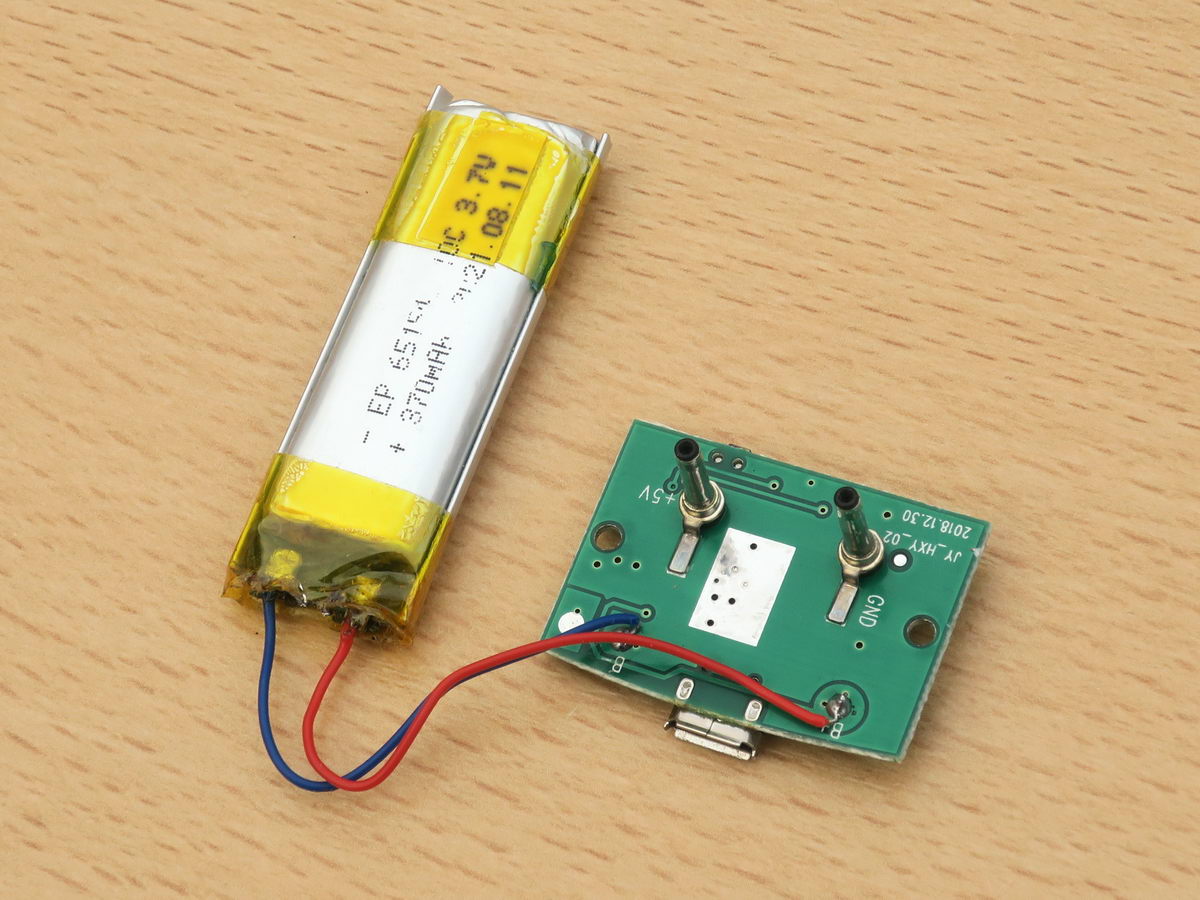

Вот как выглядела плата контроллера с новым аккумулятором сверху и с обратной стороны:

Штырьки на плате - это разъёмы, на которые "надеваются" наушники и через которые происходит зарядка аккумуляторов наушника от аккумулятора в кейсе.

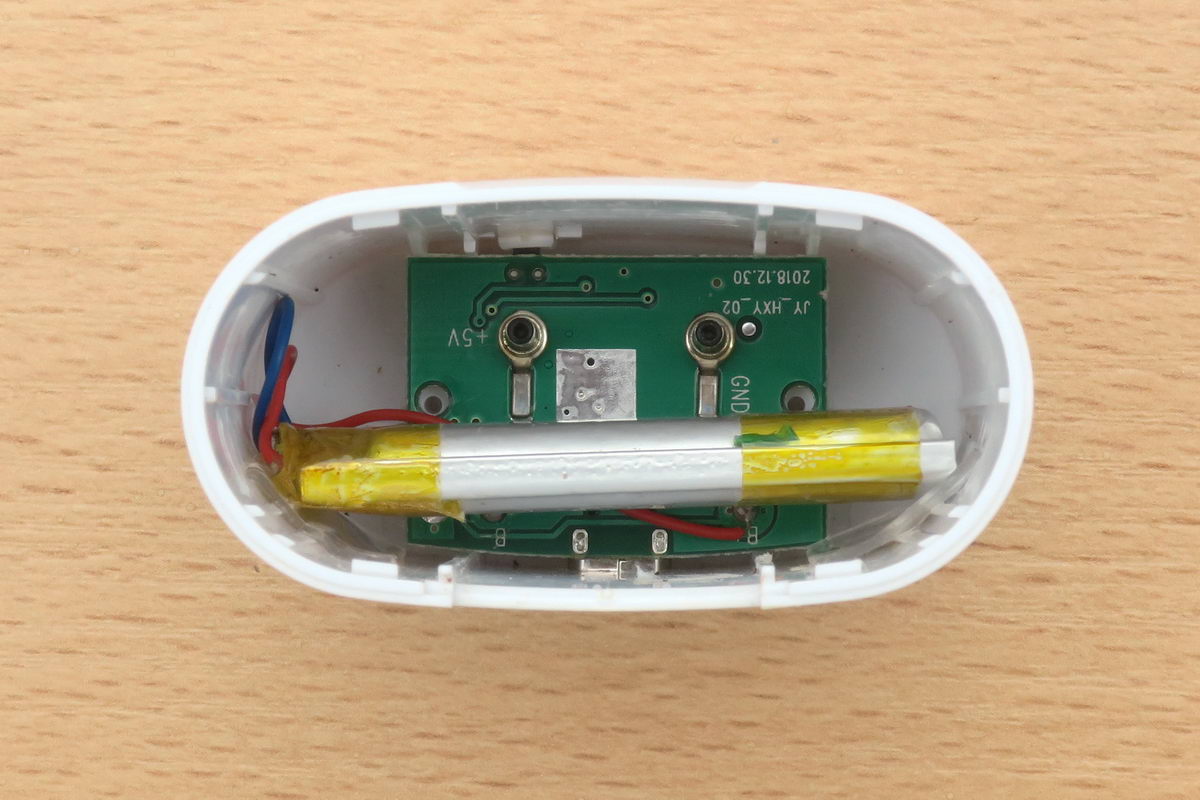

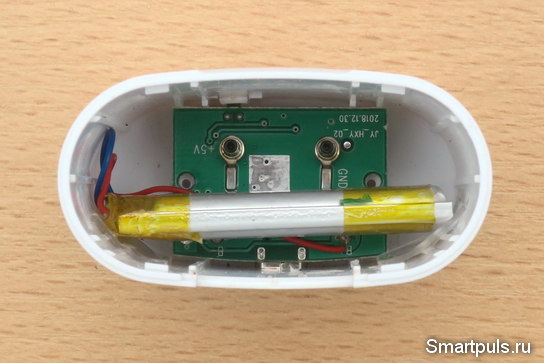

Затем плата была установлена на своё место в кейсе, а аккумулятор приклеен к внутренней боковой поверхности кейса с помощью двух кусочков двухстороннего скотча, закреплённых вблизи торцов аккумулятора:

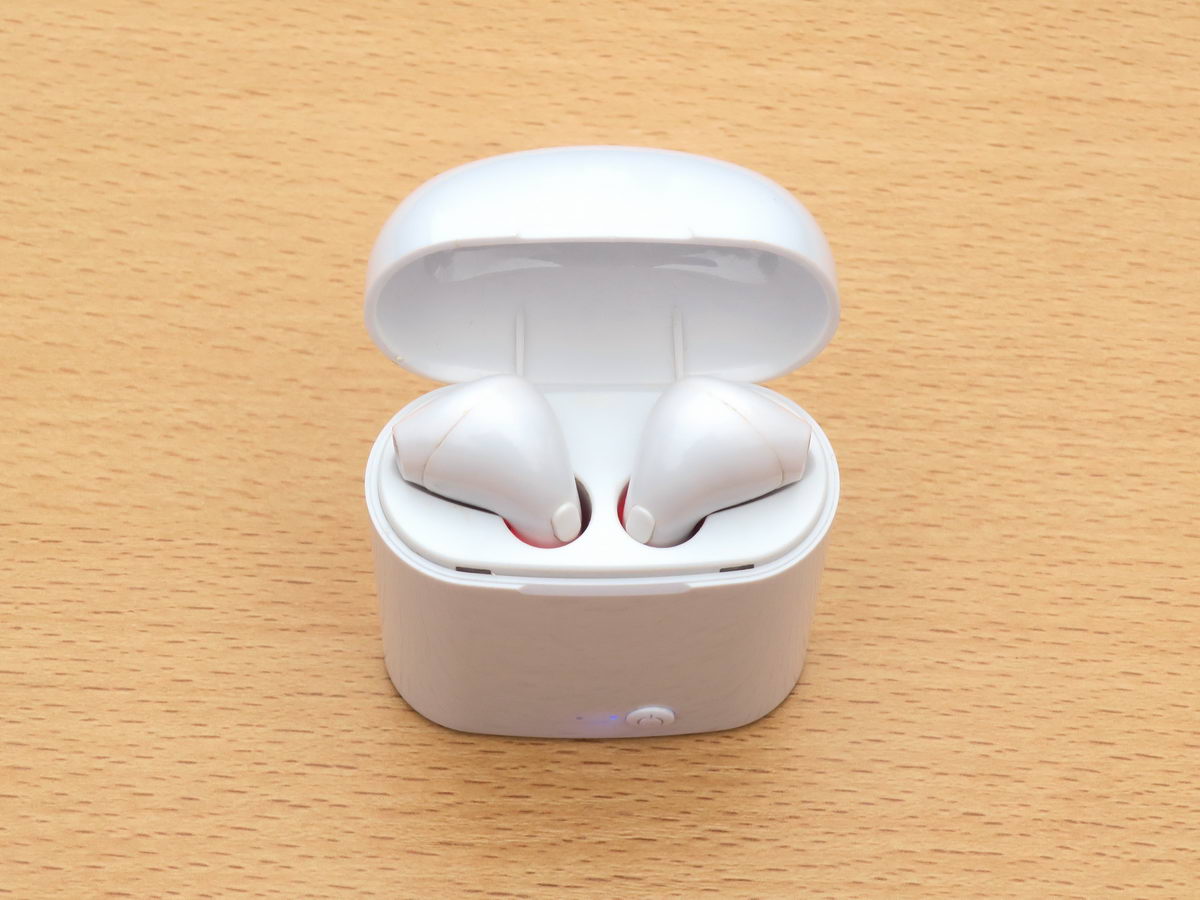

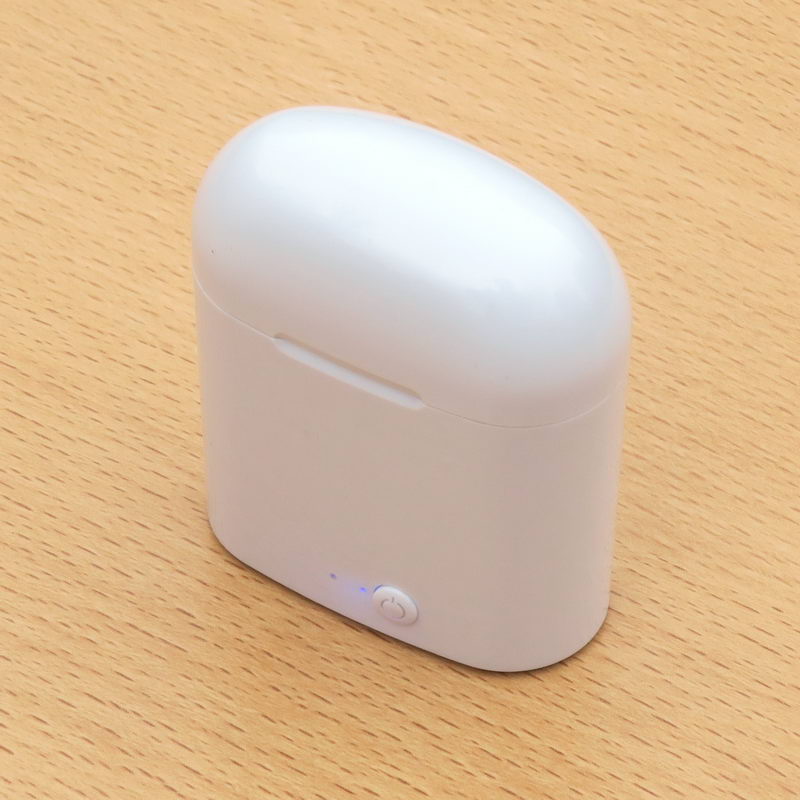

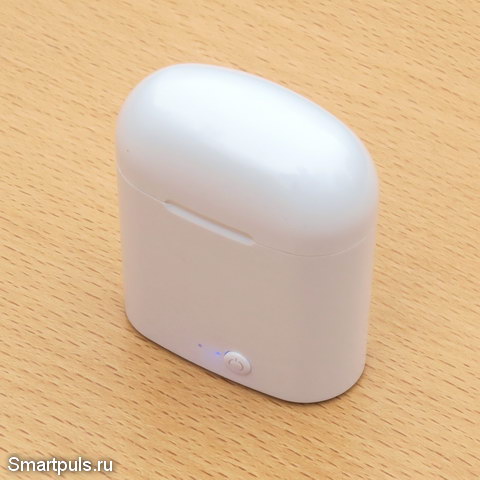

Теперь осталось произвести сборку кейса, и вуаля - всё готово:

Переходим к завершающей части материала.


Окончательный диагноз и философские рассуждения о смысле и способах ремонта наушников TWS

Итак, для TWS наушников подавляющего числа производителей выполнить ремонт с заменой аккумуляторов своими руками - вполне реально. При этом какого-то особого оборудования или навыков не требуется - достаточно лишь элементарной аккуратности.

Но это не распространяется на TWS наушники Apple (AirPods и AirPods Pro). Эти наушники оценивались "потрошителями" портала iFixit как абсолютно неремонтопригодные (0 баллов из 10 возможных). Тем не менее, отечественные и зарубежные мастера научились заменять в них аккумуляторы; но данная работа реально требует мастерства и наличия спец. оборудования. Попытка автора сего материала заменить аккумулятор в наушниках Apple не увенчалась успехом - наушник был перегрет и скукожился.

Для ремонта других наушников (Samsung, Realme, Honor и т.п.) не лишним будет сначала найти в Интернете инструкции или видеоинструкции по их разборке (встречаются "тонкости", хотя всё не так плохо, как в случае с наушниками Apple).

Кроме того, перед самим ремонтом следует оценить его смысл. Если наушники звучали хорошо, то смысл в ремонте есть. Если же звук был на грани терпимого (но владельца устраивал), то, возможно, заниматься ремонтом смысла нет - проще купить аналогичные простые недорогие наушники: звучание будет примерно таким же, цена - небольшая, а возни совсем никакой нет.

Аккумуляторы формата 400909 для ремонта наушников, описанного выше, были куплены на Алиэкспресс у этого продавца. Цена сильно зависит от количества: от $2.5 за 1 шт. и до $5 за 9 шт. на дату обзора (цена может меняться, проверяйте!). Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158 (если ссылка не видна, то отключите, пожалуйста, блокировщик рекламы для этого сайта).

Всем спасибо за внимание!
