Ремонтируем Bluetooth колонку и делаем маленькую, но очень полезную доработку

Многие недорогие Bluetooth-колонки выпускались, и даже сейчас выпускаются с морально устаревшим разъёмом для подзарядки micro-USB. Пока они работают, то ладно, пусть так и будет. Но если разъём отскочил или потерял контакт, то самый лучший вариант - в процессе ремонта заменить его на современный и удобный USB Type-C (обычно называемый просто USB-C).

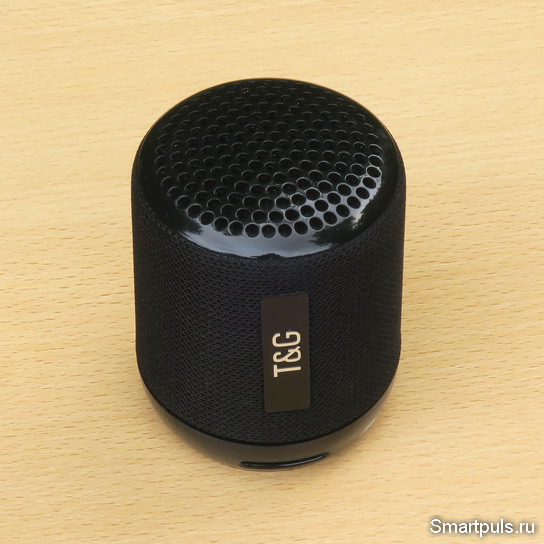

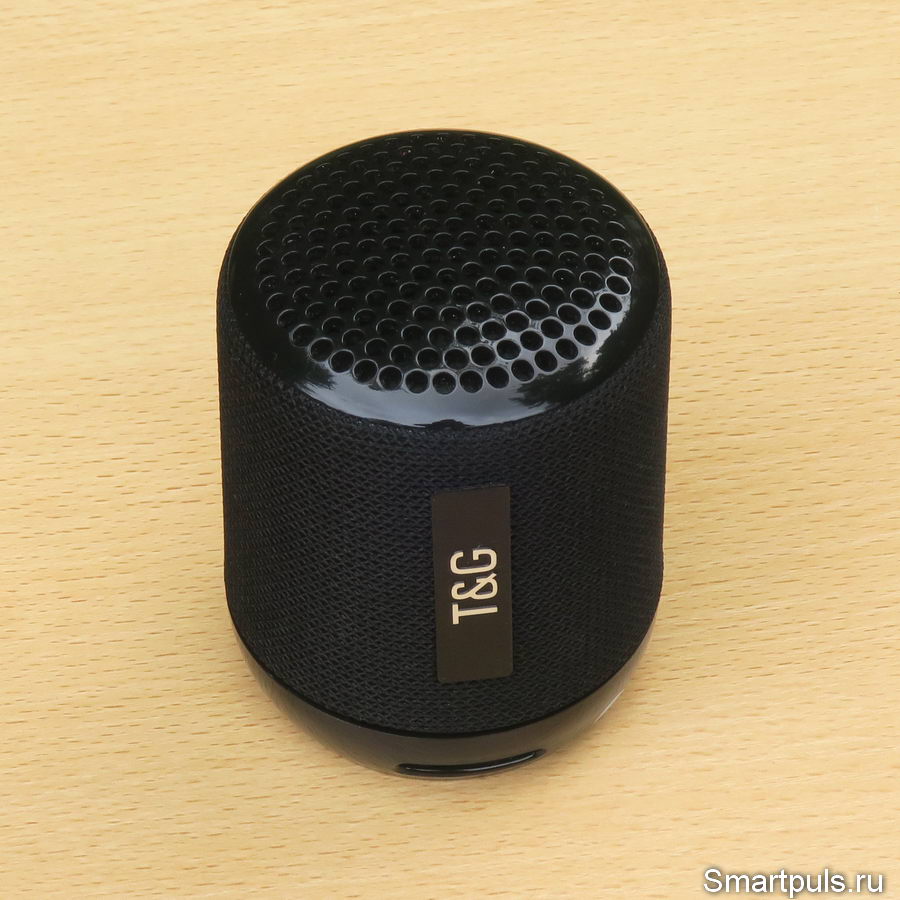

Как это сделать, разберём на примере простой китайской Bluetooth-колонки T&G-129 (часто называемой TG-129).

(кликнуть для увеличения, откроется в новом окне)

В принципе, проблема отвалившегося разъёма чаще встречается у устройств с разъёмом micro-USB, чем у устройств с разъёмом USB-C. Ничего сверхъестественного в этом нет: количество попыток соединить кабель с разъёмом micro-USB всегда выше количества попыток соединить с разъёмом USB-C, так как в разъём USB-C кабель всегда вставляется с первой попытки, а для вставки в разъём micro-USB могут потребоваться дополнительные попытки из-за ошибок во взаимной ориентации разъёмов на кабеле и на устройстве. :)

Оглавление

1. Частичная разборка Bluetooth-колонки


2. Процесс замены разъёма микро-USB на USB-C в Bluetooth-колонке


3. Итоги и выводы

Частичная разборка Bluetooth-колонки

Многие типы Bluetooth-колонок имеют свои особенности разборки, поэтому не надо сразу пытаться разобрать колонку, применив грубую физическую силу; а надо сначала поискать информацию о разборке в интернете (желательно - видео с разборкой).

Особенность разборки именно этой колонки состоит в том, что шурупы, удерживающие донышко колонки с платой электроники, скрываются за резиновой мембраной на нижней стороне колонки.

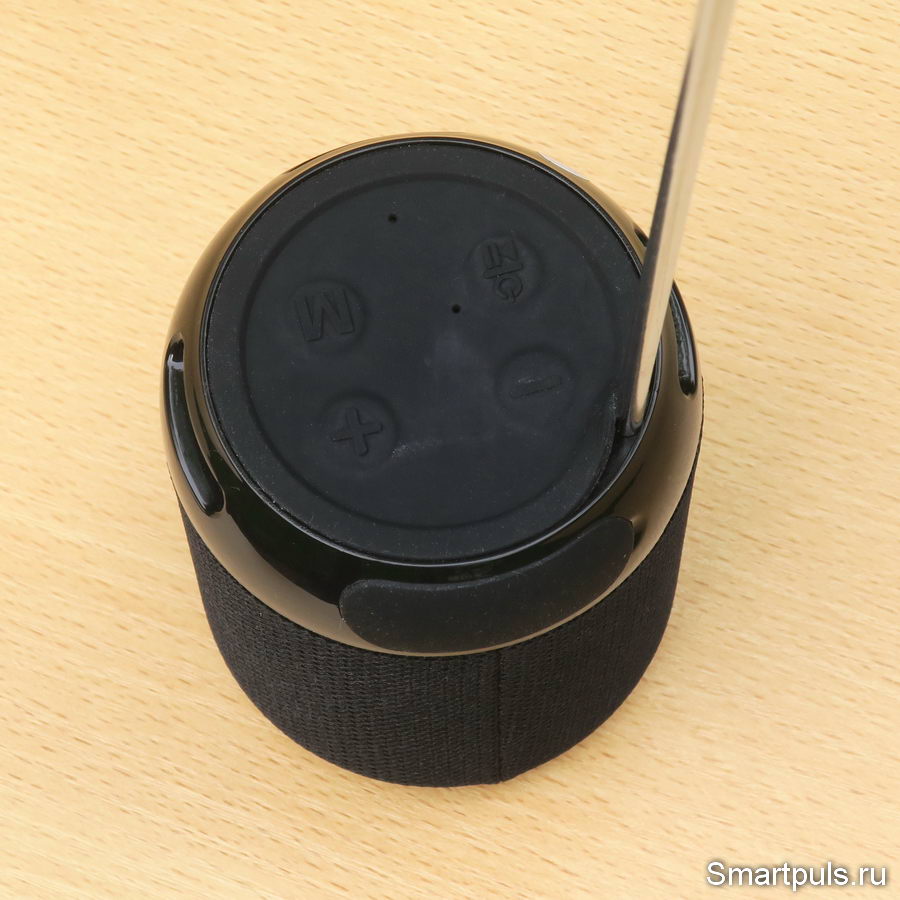

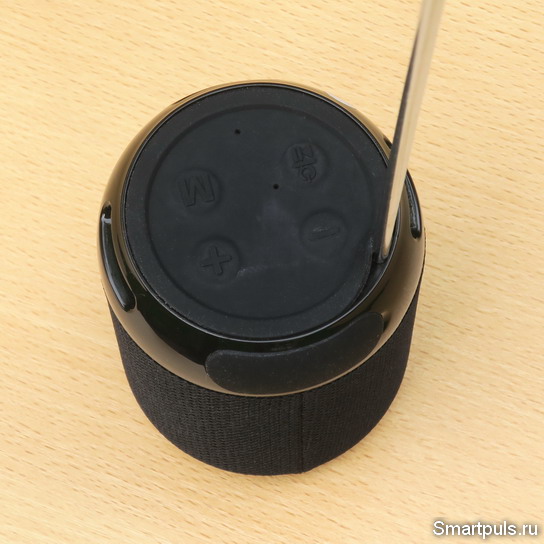

Надо слегка оторвать и приподнять небольшие фрагменты мембраны рядом с кнопками управления, просунуть в углубление тонкую и длинную отвёртку, и отвернуть 4 шурупа:

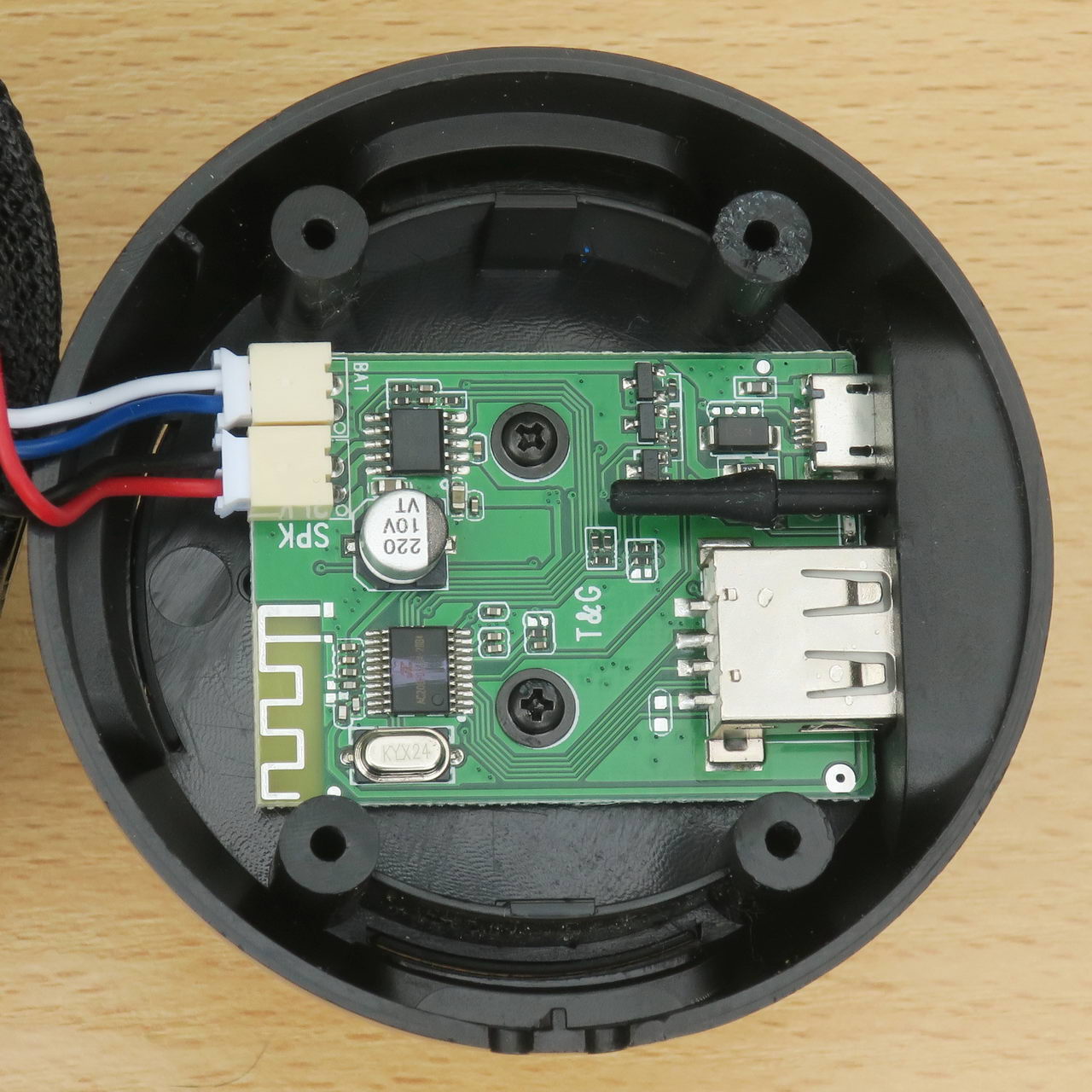

В результате частичной разборки получили доступ к плате с электроникой:

В данном случае, хотя разъём микро-USB и не отвалился совсем, но контакты расшатались; и колонка заряжалась, только если разъём на кабеле подачи питания заметно под углом отжать в сторону середины колонки.

Процесс замены разъёма микро-USB на USB-C в Bluetooth-колонке

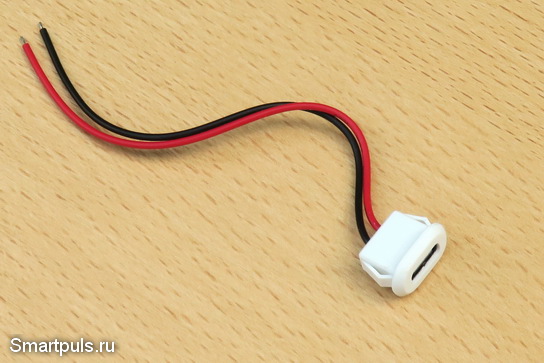

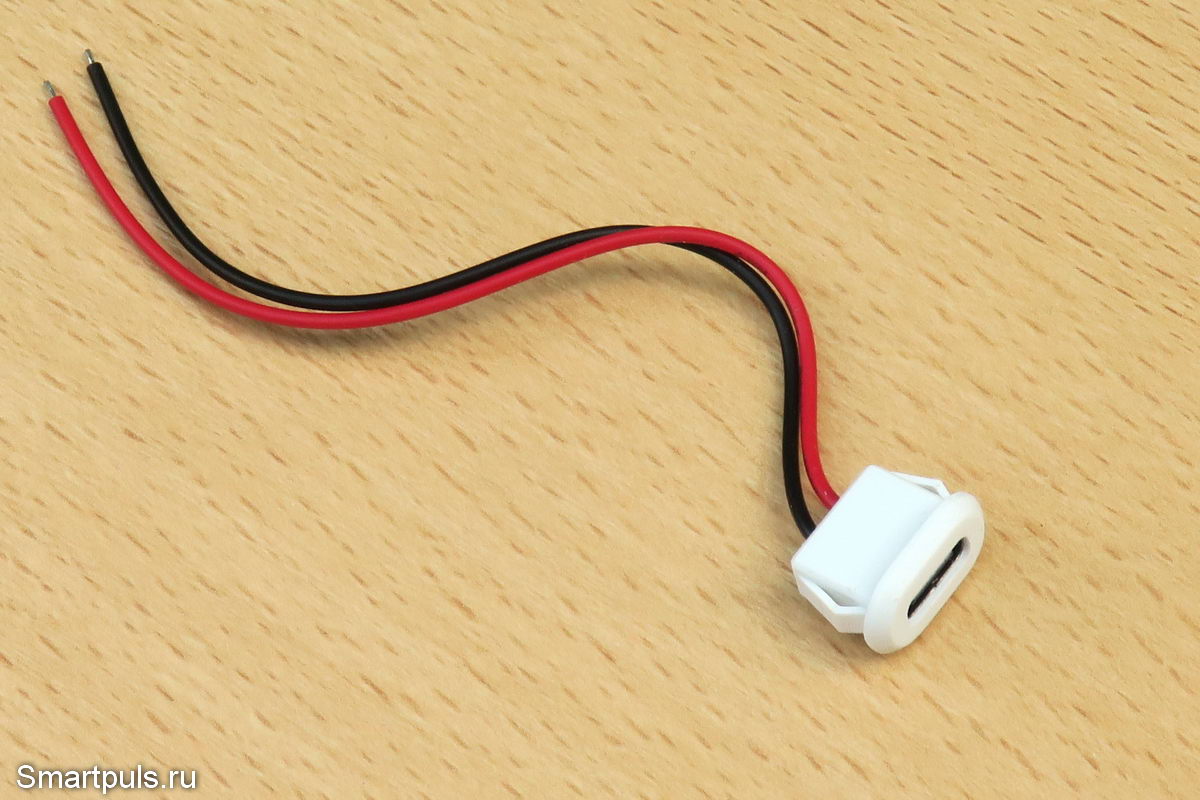

Теперь надо оценить возможность установки разъёма USB-C вместо micro-USB. Проблема заключается в том, что разъём USB-C вместе с обрамлением крупнее разъёма micro-USB. Вот как он выглядит:

Как можно видеть, разъём предназначен для установки в корпуса различных устройств снаружи и фиксируется с помощью защелок.

Купить такой разъём USB-C можно на Алиэкспресс, например, у этого продавца. Цена - около $0.5 за штуку. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158  Если ссылка не видна, то отключите блокировщик рекламы для этого сайта.

В нашей колонке для установки разъёма потребуется расширить отверстие для разъёма micro-USB.

Перед дальнейшими работами требуется оценить, не будут ли мешать установке разъёма USB-C другие детали на плате - как по длине, так и по ширине этого разъёма. Предварительные прикидки показали, что хотя и впритык, но установить разъём возможно.

Если бы это оказалось невозможным, то оставался бы ещё один гарантированный вариант: установить разъём USB-C вместо большого разъёма USB-A на плате. Но в этом был бы "минус": стало бы невозможным проигрывание музыки с флешек.

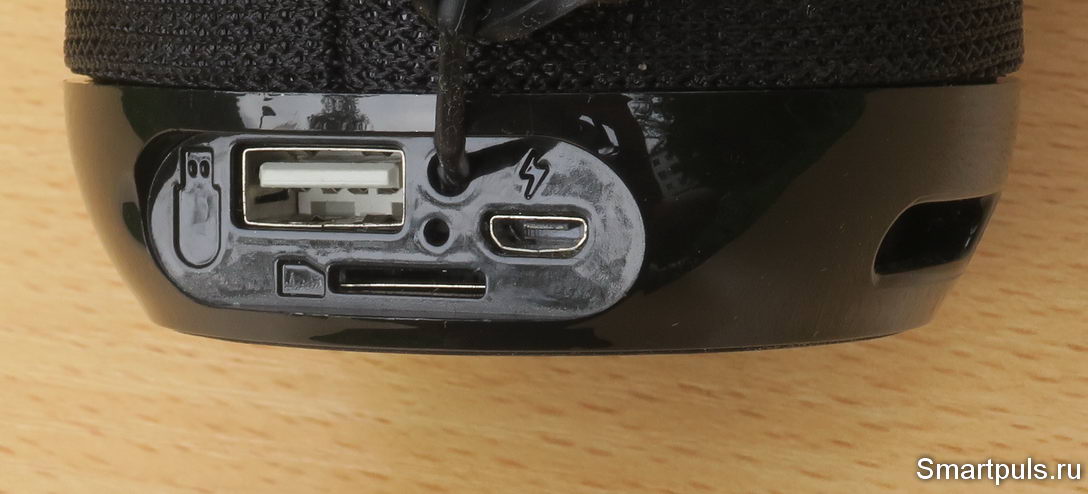

Так выглядела панель с разъёмами колонки до проведения всех работ:

Теперь аккуратно выпаиваем с платы разъём micro-USB, и попутно отмечаем, куда шла дорожка металлизации от плюсового контакта этого разъёма.

Затем расширяем в колонке отверстие, изначально предназначенное для разъёма micro-USB, до размеров обрамления разъёма USB-C.

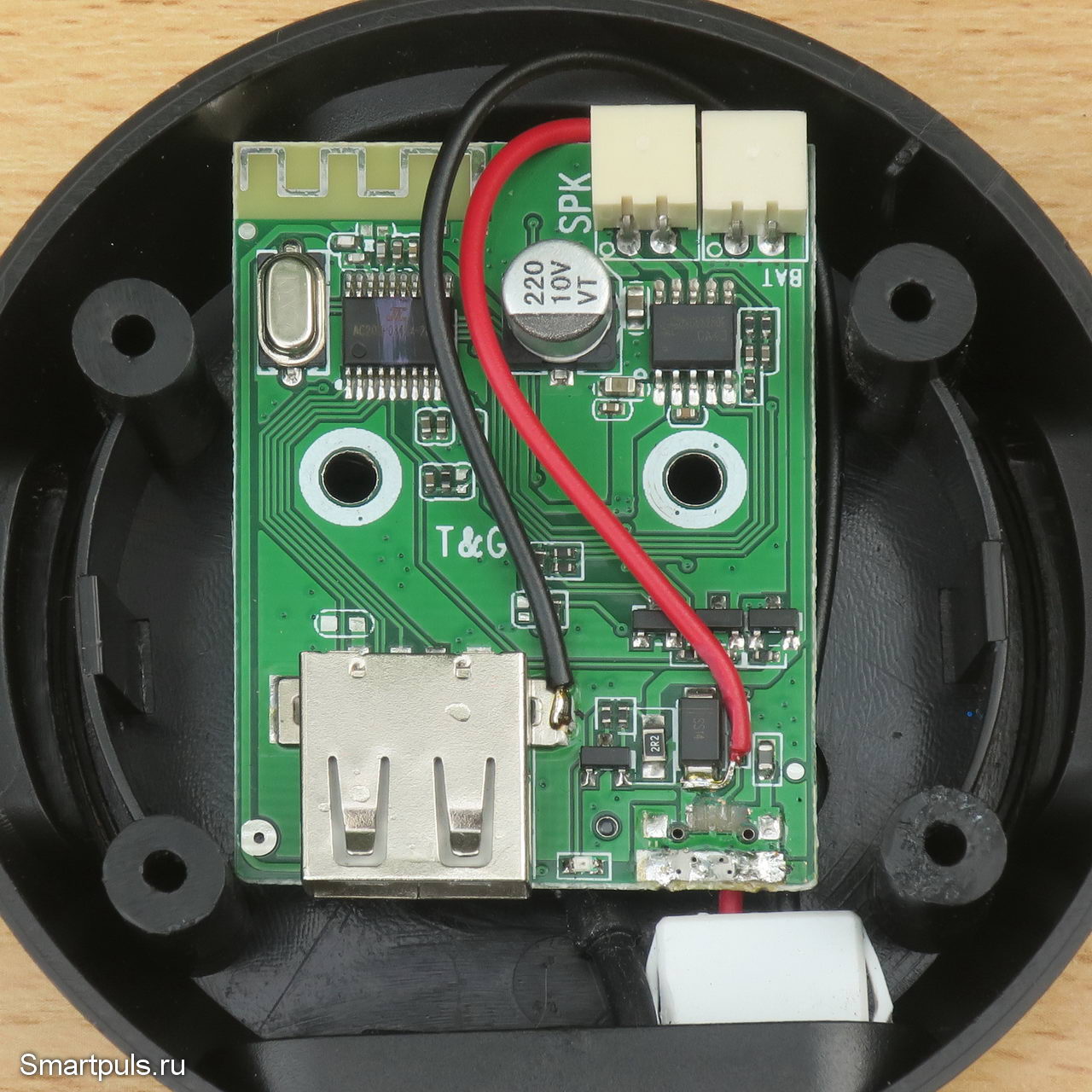

Затем вставляем разъём USB-C, и только после этого припаиваем его провода к плате. Минусовой провод припаиваем к любому месту, где проходит "Земля" платы с электроникой, а плюсовой - строго к тому месту, куда шла металлизация от плюса разъёма micro-USB. В данном случае - к плюсу диода защиты от переполюсовки питания:

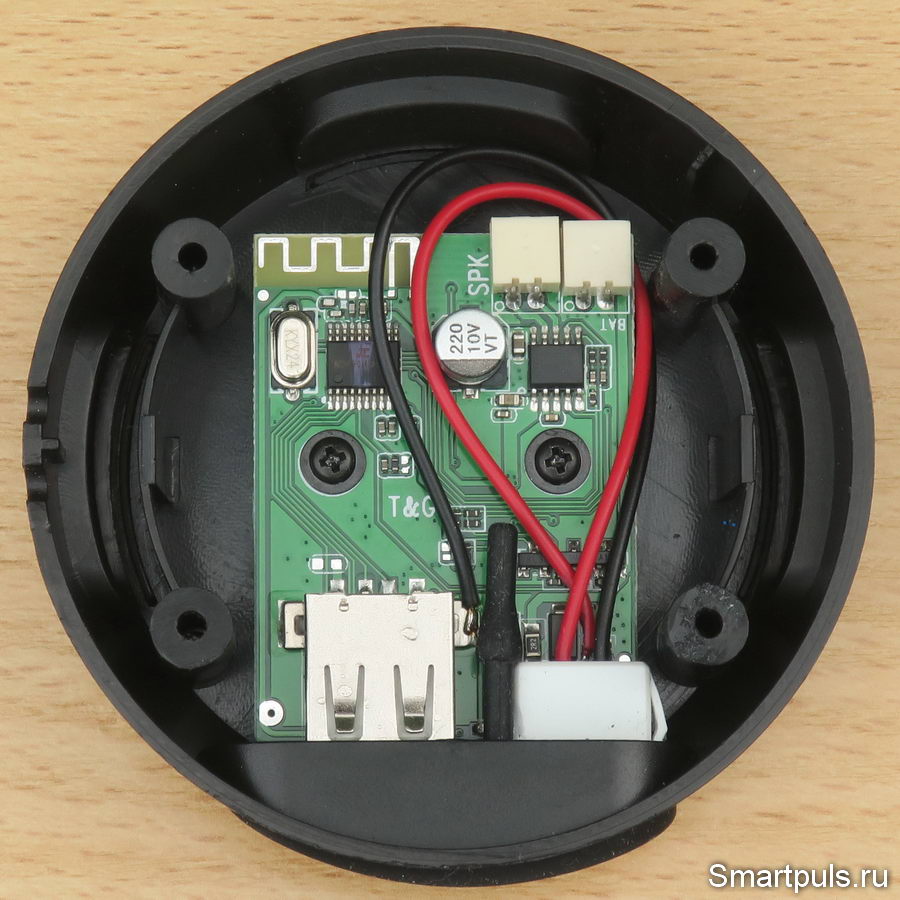

Теперь устанавливаем плату на своё место и прикручиваем штатными шурупами. Провода от разъёма USB-C при этом немного подсовываем под плату, чтобы они не дребезжали при работе динамика и/или басс-рефлектора (пассивного излучателя):

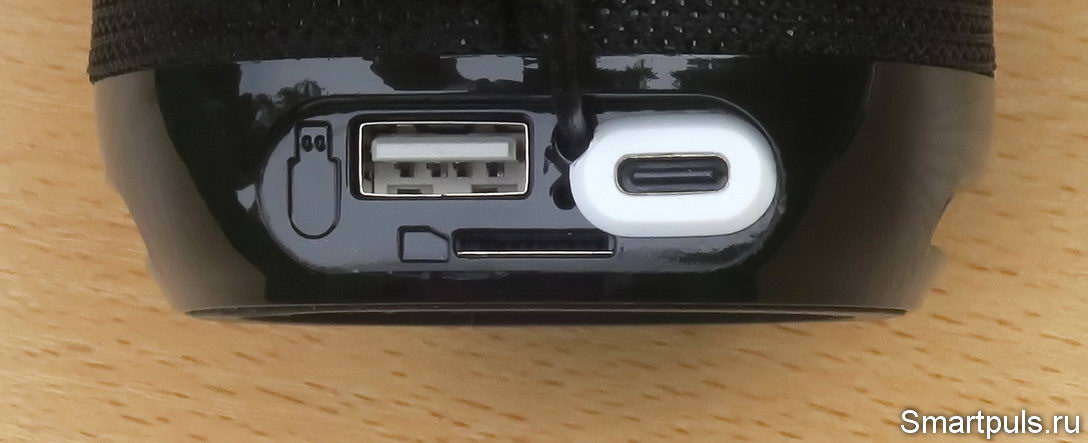

Так теперь стала выглядеть панель разъёмов колонки:

Левый верхний угол разъёма USB-C пришлось немного подрезать, чтобы он не мешал движению резинки, удерживающей заглушку панели разъёмов.

Но выступающая наружу часть обрамления разъёма теперь не позволяет полностью закрыть заглушку панели; она с правой стороны не доходит примерно 1.5 мм до своего штатного положения. Впрочем, это почти не заметно и никому не мешает.

Итоги и выводы

Проблема отвалившего разъёма типа микро-USB для питания (зарядки) Bluetooth-колонок более чем актуальна. При этом стандартный путь решения - замена на такой же разъём - сложен для обычного пользователя, так как требует наличия совместимого по способу установки разъёма и спец. оборудования (паяльник для тонких работ; желателен и специальный микроскоп для монтажников).

Предложенный вариант ремонта с одновременной заменой разъёма на USB-C доступен любому пользователю с обычным паяльником и прямыми руками (это - очень важно!).

Одновременно в качестве положительного итога получаем повышение удобства пользования колонкой с новым разъёмом и повышение его долговечности (исчезнут попытки подключения кабеля с ошибочной ориентацией).

Всем спасибо за внимание!

   Дополнительно:


   Весь раздел Аудио


   Весь раздел "Сделай сам!"

  Ваш Доктор.
 06 июня 2025 г.
