Bluetooth приемник-передатчик: допустимые упрощения прилагаются

Предисловие

В этом обзоре рассмотрим прелюбопытнейшее устройство: Bluetooth приемник-передатчик (можно также назвать Bluetooth приёмопередатчиком, или же, по радиолюбительской терминологии, трансивером).

Когда-то такие устройства были дорогими; но, как водится, со временем цена пришла в гуманные рамки; и сейчас тестируемый Bluetooth приемник-передатчик можно купить на Алиэкспресс всего за $6.5 (ссылка на покупку в конце обзора).

Bluetooth приемник-передатчик - обзор

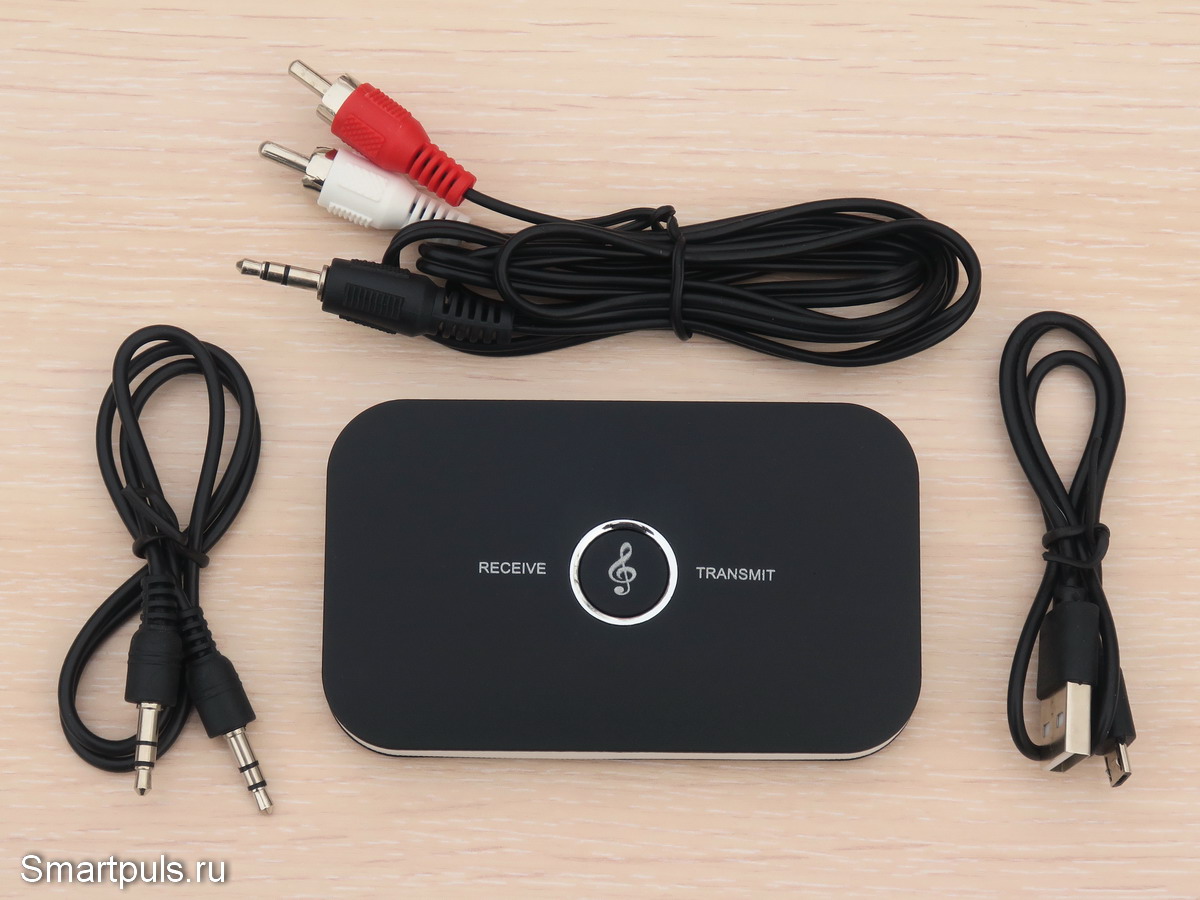

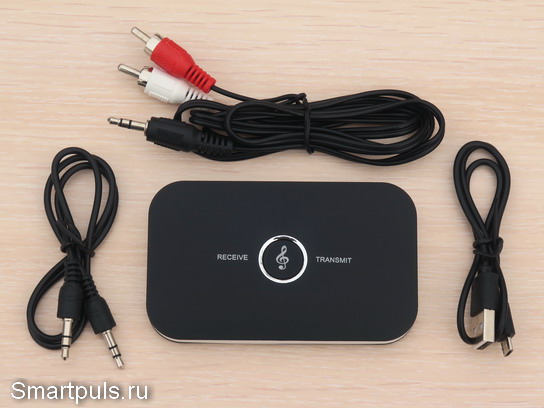

Комплект тестируемого Bluetooth приемника - передатчика



Комплект, внешний вид, конструкция и технические характеристики Bluetooth приемника-передатчика

Со страниц продавцов и из инструкции можно нарыть не так уж много технических сведений об устройстве:

Версия Bluetooth - 5.0

Поддерживаемые протоколы - A2DP, AVRCP

Дальность работы - до 10 м

Ёмкость аккумулятора - 600 мА*ч

Длительность автономной работы - до 8 ч.

Продолжительность зарядки - до 2 ч.

К этому можно добавить, что измеренные габариты составили 97.5 * 58.5 * 11 мм, а вес - 30 г.


Устройство - настолько лёгкое, что, если взять его в руки, то оно ощущается как пустое внутри. :)

Немного забегая вперёд, надо сказать, что это ощущение - в значительной степени верное.

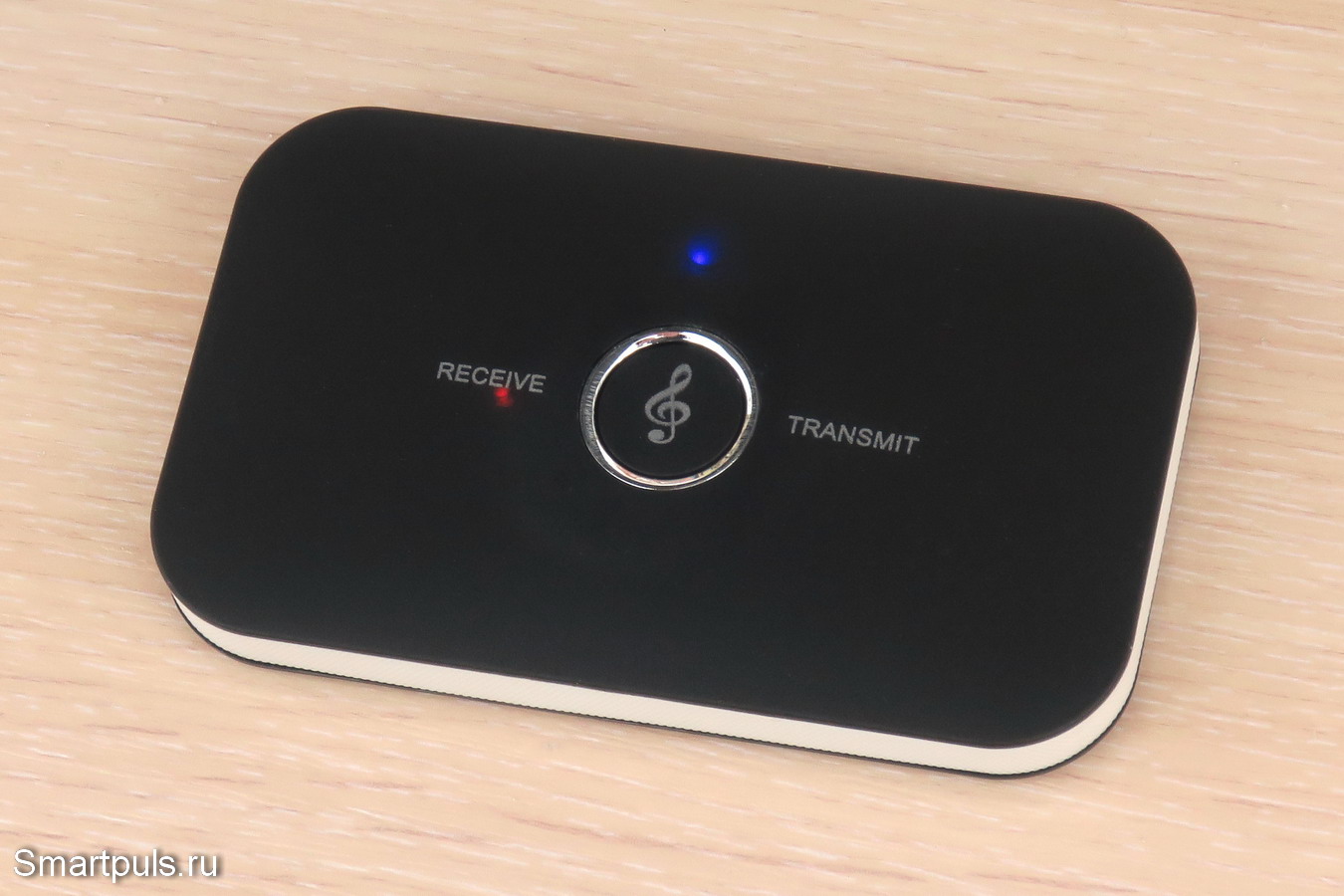

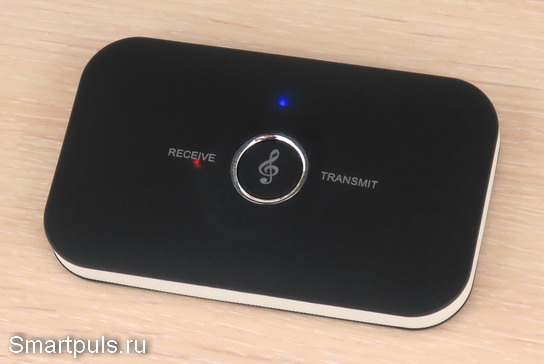

На корпусе сверху в центре находится единственная кнопка управления:

Bluetooth приемник-передатчик - обзор

Этой кнопки вполне достаточно при работе устройства в качестве Bluetooth-передатчика; но при работе в качестве приемника не помешали бы ещё кнопки управления переключением треков и громкостью.

Режимы работы индицируются 4-мя светодиодами: два из них - сверху над кнопкой (красный и синий, но фото светится синий), и два - под надписями "Receive" и "Transmit" (красные).

На задней стороне устройства находятся два аудио разъёма под джек 3.5 мм (AUX) и разъём микро-USB для зарядки.

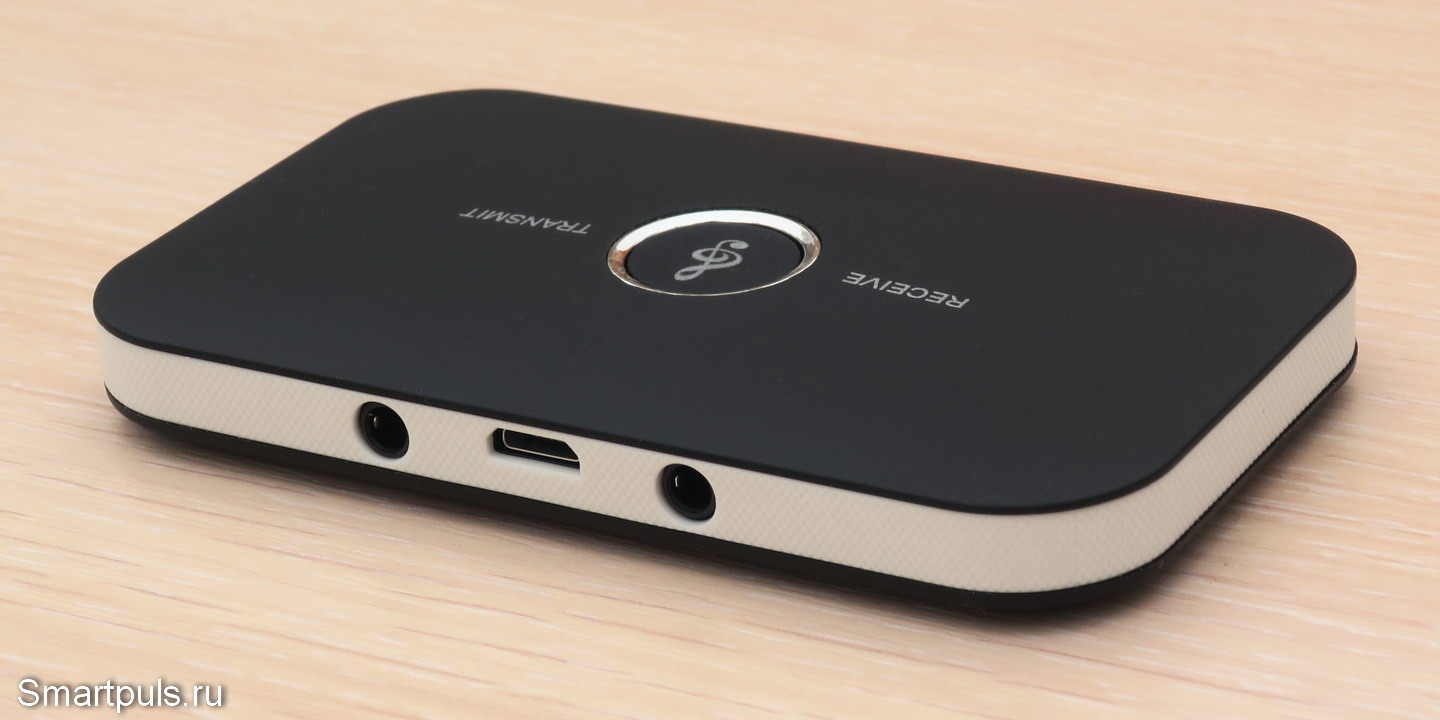

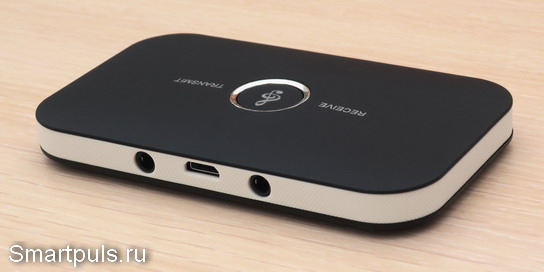

Bluetooth приемник-передатчик адаптер - вид сзади

Один из разъемов 3.5 мм - вход для передатчика AUX, а второй, соответственно, - выход для приёмника. Каждый разъём расположен напротив соответствующей его назначению надписи.

Оба разъёма - трёхконтактные; но если для использования устройства в качестве передатчика это - вполне логично, то для использования в качестве приёмника это означает, что подключить полноценную гарнитуру с микрофоном и кнопкой ответа на вызов не получится.

 То есть, устройство предназначено только для работы с обычными наушниками (для гарнитуры требуется четырёхконтактный разъём).

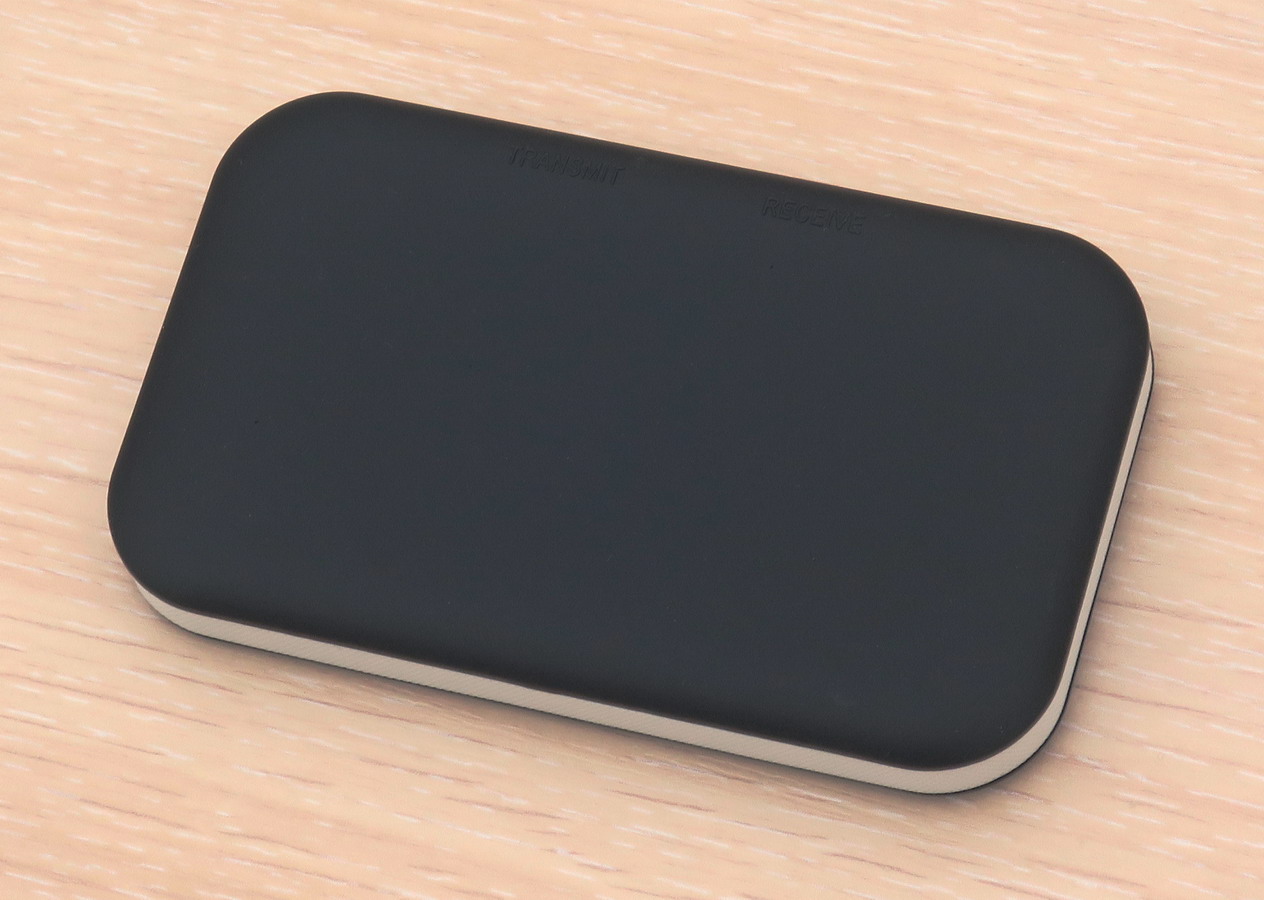

Нижняя сторона приемника-передатчика почти пустая; здесь есть только обозначения разъёмов 3.5 мм, выполненные рельефными буквами (то есть, без применения краски, - экономно; хотя и не очень разборчиво):

адаптер Bluetooth приемник передатчик аудио - вид снизу



Теперь пора произвести вскрытие (оно в данном случае будет очень полезным для осознания некоторых особенностей устройства). Для этого надо аккуратно поддеть нижнюю крышку и расширять чем-либо получившуюся щель до полного её отделения.

Крышка держится на стойках-"столбиках" за счет силы трения, но на некоторых из них нанесено ещё немного клея. Часть из них сломается, но это не беда; на оставшихся "столбиках" крышка будет держаться достаточно надежно. Впрочем, без необходимости лучше этого не вскрывать; а необходимость может быть только одна - замена или добавление аккумулятора, но об этом - позже.

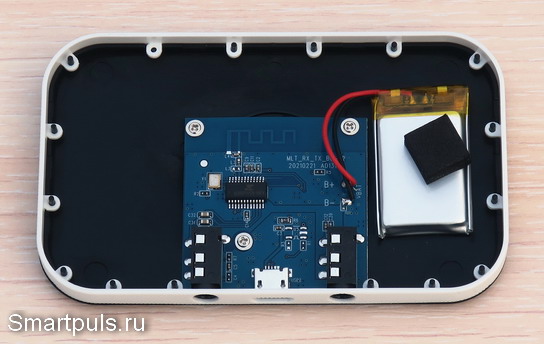

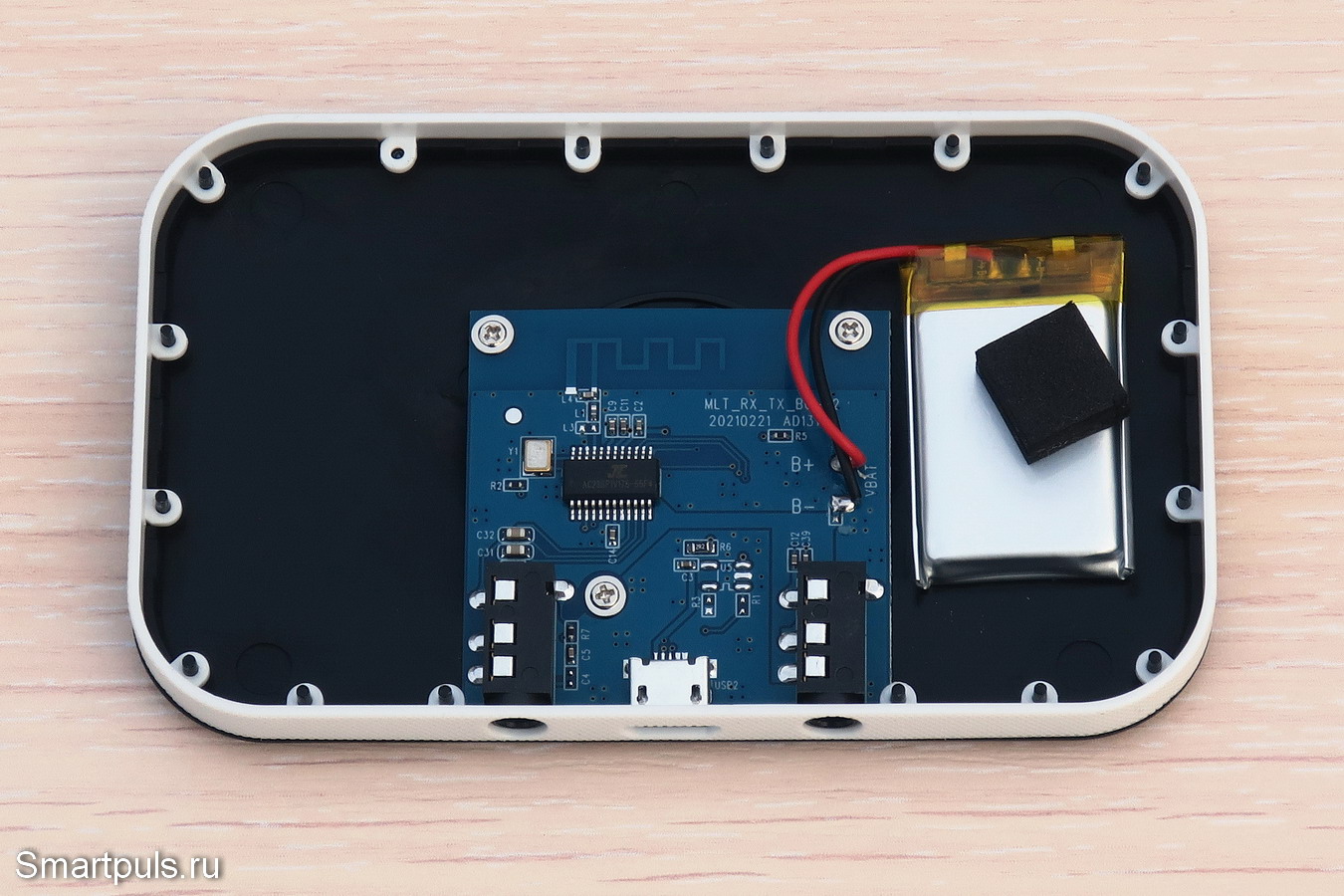

адаптер Bluetooth трансмиттер ресивер приемник передатчик - внутреннее устройство

Теперь изучим плату приемопередатчика.

Элементов на плате - очень немного:

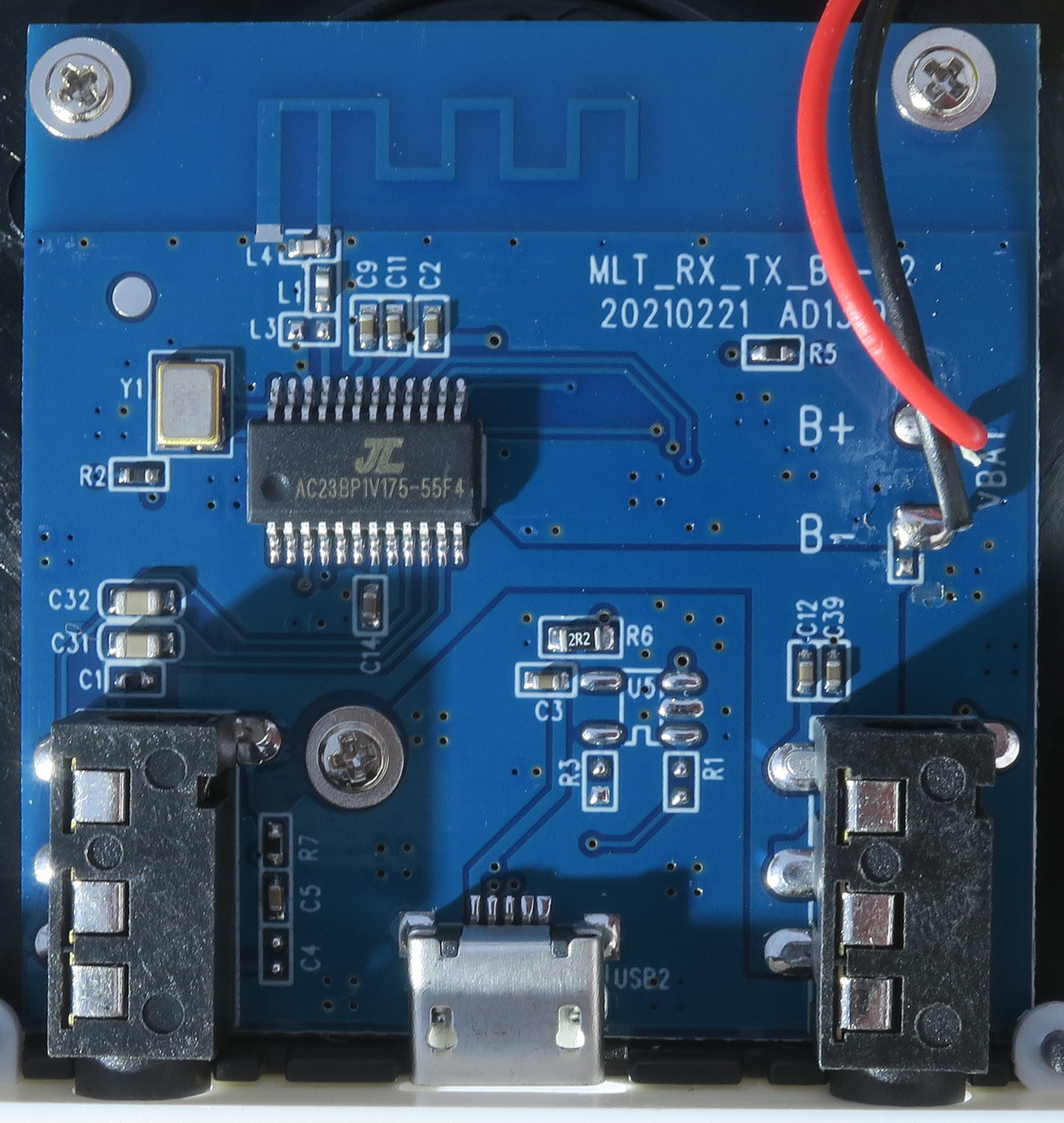

aux Bluetooth адаптер передатчик приемник - плата электроники

Главный чип выпущен китайской компанией JieLi с логотипом, похожим на букву Пи. Надо сказать, что чипы этой компании устанавливаются сейчас чуть ли не в каждом первом китайском устройстве с Bluetooth. Эти чипы на уровень чего-то аудиофильского не тянут, но звание "добротных середнячков" оправдывают. В общем, чудес не ждём.

Искать спецификации чипа в интернете - безнадёжно; эта компания Datasheet-ы своих чипов не публикует.

Кроме главного чипа, на плате присутствует кварцевый генератор на 24 МГц и немного мелкой обвязки.

Аккумулятор никакого жесткого крепления к корпусу не имеет, и удерживается на своём месте только за счёт прижатия с помощью наклеенного на него кусочка пористой резины. Кстати, ёмкость на аккумуляторе не указана, придётся измерять.

Отдельного контроллера заряда/разряда аккумулятора на плате нет - он встроен в главный чип.

Обратную сторону платы осматривать не будем: там расположены только светодиоды и кнопка.

Кроме всего прочего, надо обратить внимание, что в корпусе очень много не используемого свободного места. Можно было бы разместить всю эту начинку в корпусе значительно меньших габаритов; но, вероятно, производитель решил использовать имеющиеся запасы готовых корпусов. :)

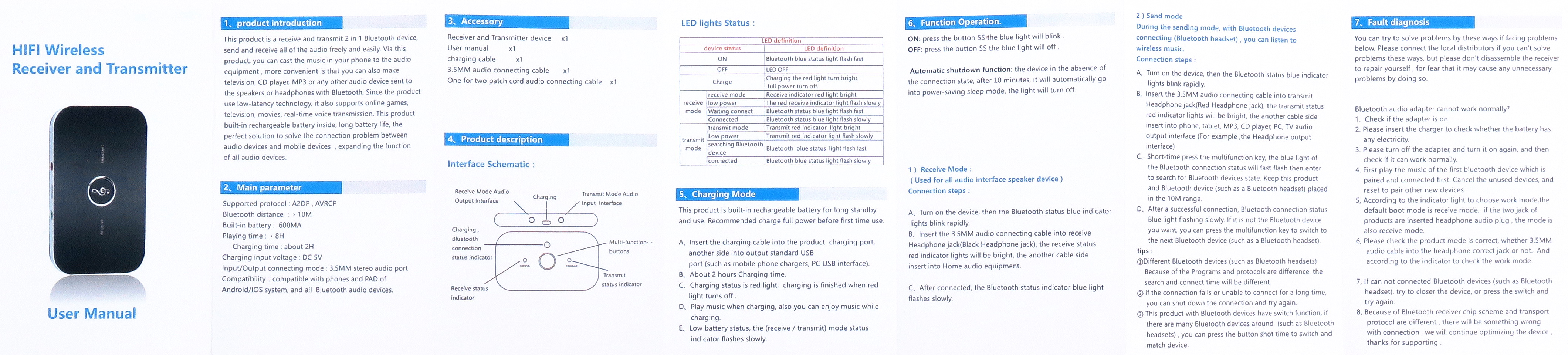

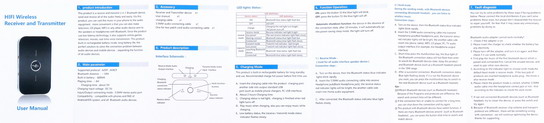

В заключении этой главы - руководство пользователя, прилагаемое к устройству (кликнуть для увеличения):

aux Bluetooth адаптер передатчик приемник - руководство пользователя


Тест беспроводного приемника-передатчика Bluetooth

В этой главе будут описаны результаты тестов системы питания, а также главный тест - проверка функционирования в обеих ипостасях устройства (приемник и передатчик), включая оценку качества звука.

Тест в режиме Bluetooth-передатчика

По умолчанию устройство включается в режиме Bluetooth-приёмника. Чтобы устройство работало в режиме передатчика, достаточно подключить кабель на вход TRANSMIT. К другому концу кабеля, соответственно, подключается источник сигнала (телевизор, музыкальный центр, плеер и т.д.).

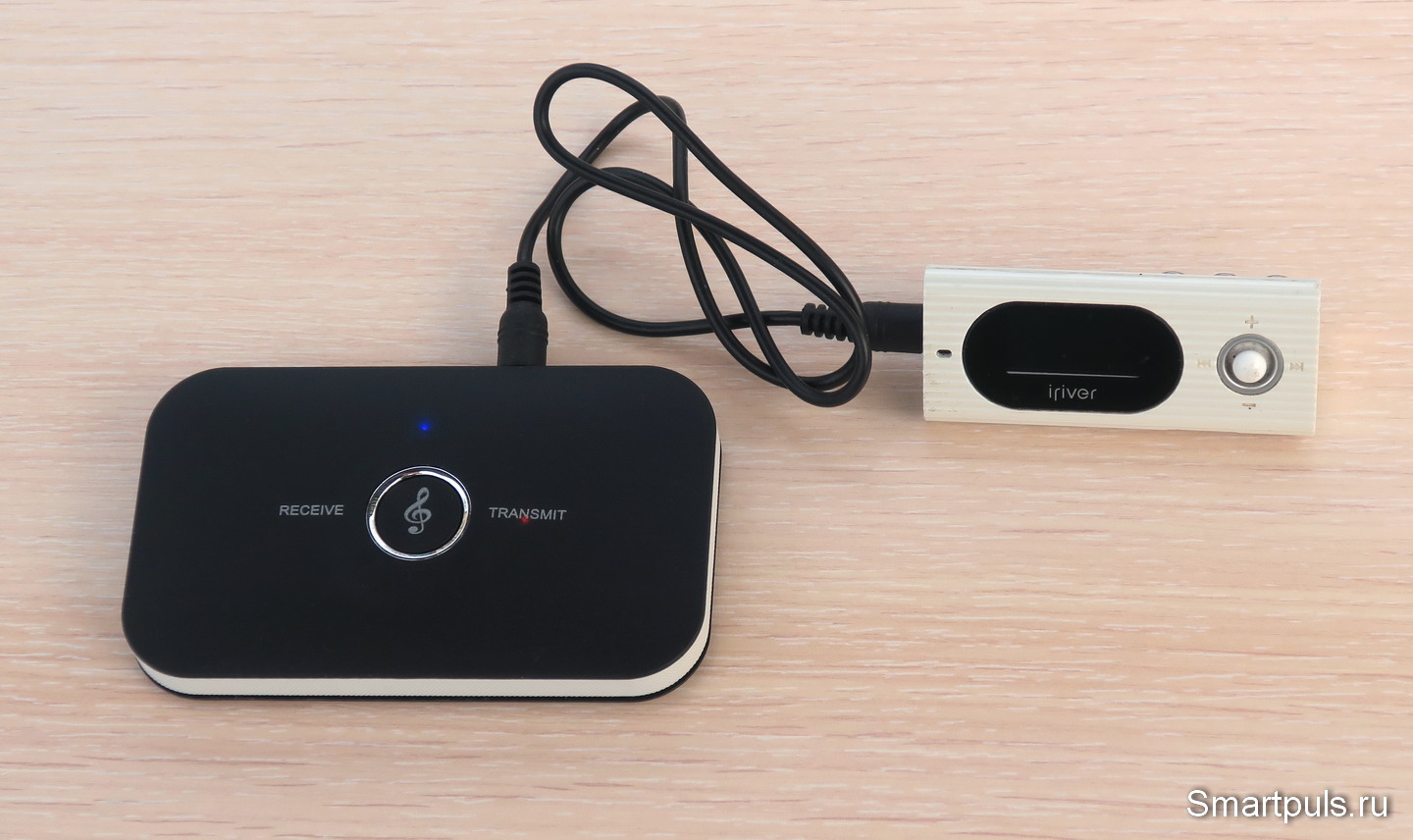

aux Bluetooth передатчик приемник совместно с плеером - тест

После подключения кабеля приемопередатчик морганием светодиодов показывает, что он ищет устройство для сопряжения.

Если он обнаруживает таковое (например, наушники, тоже включенные в режиме поиска связи), то он автоматически с обнаруженным устройством соединяется.

Для проверки АЧХ в режиме Bluetooth-передатчика вход TRANSMIT соединялся с DDS-генератором FY6800 (обзор).

Для съёма сигнала после прохождения радиоканала использовался Bluetooth-приёмник Essager с проверенной плоской АЧХ (обзор на стороннем ресурсе).

Далее на двух изображениях представлена суммарная АЧХ всего тракта от входа трансивера до выхода приемника (отдельно для низких и высоких частот, так как их масштабы по частоте несовместимы):

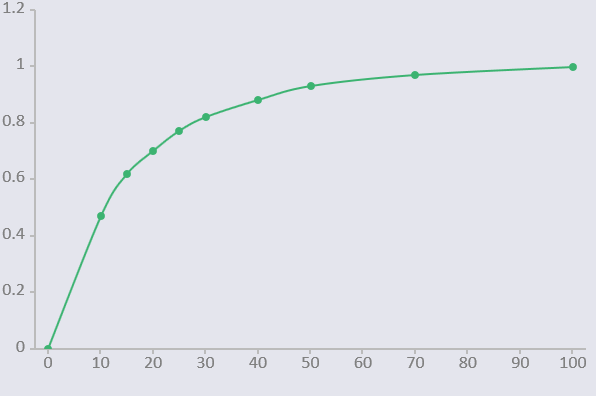

АЧХ беспроводного bluetooth аудио передатчика-приемника в области низких частот
АЧХ в области низких частот (0 - 100 Гц)

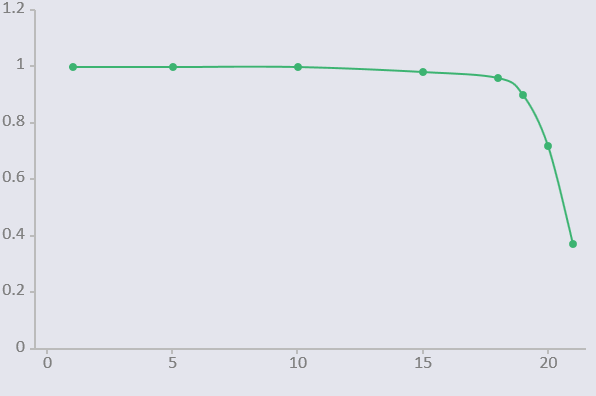

АЧХ беспроводного bluetooth аудио передатчика-приемника в области высоких частот
АЧХ в области высоких частот (1 - 21 кГц)

Полоса пропускания по стандартному уровню в минус 3 дБ для нижних частот начинается от 20 Гц, а для верхних частот заканчивается на частоте 20 кГц, как и положено в стандартной и любимой народом полосе "двадцать - двадцать".

Максимальная амплитуда сигнала на выходе составила 1.05 В, при попытке дальнейшего повышения начинался клиппинг. Но при этом надо иметь в виду, что данный результат получен при совместном использовании тестируемого приемопередатчика с приемником Essager; при тестировании с другим приемником результат может быть иным.

Коэффициент передачи всей системы от входа до выхода составил 2.

Для проверки качества работы с  реальным сигналом вход Transmit соединялся с выходом mp3-плеера. Сравнивалось звучание при прямом подключении наушников к плееру с подключением при передаче сигнала через канал Bluetooth.

В целом при передаче через канал Bluetooth звук получился достаточно качественным, с полноценным стерео-эффектом, но с некоторой потерей "прозрачности". Всё-таки лишнее аналого-цифровое преобразование в трансмиттере не  могло остаться полностью незаметным.

Примерно впечатление можно передать как от прослушивания музыки с копии с плёнки на плёнку в кассетнике (если кто помнит такое звучание), только менее выраженное. Вроде как бы и верхние частоты - звонкие, и басы есть, а звук всё-таки не совсем такой, как с подлинника записи.


Тест в режиме Bluetooth-приёмника

В режиме Bluetooth-приёмника уровень качества звука можно охарактеризовать, как "добротный середнячок".

Максимальная амплитуда сигнала на выходе - 1 В. Этого достаточно для "раскачки" полноразмерных наушников с сопротивлением 32 Ом до высокого уровня громкости (но на всякий случай надо добавить, что у наушников-"затычек" отдача, как правило, ниже, чем у полноразмерных наушников; из-за чего громкость будет ниже).

Недостатки устройства в режиме приёмника относятся не к качеству звука (оно - на ожидаемом уровне), а к функциональности.

Устройство не имеет кнопок регулировки громкости и переключения треков, а единственная кнопка на устройстве обеспечивает только функциональность паузы и повторного старта воспроизведения.

Также нет в устройстве и микрофона, который позволял бы использовать его совместно с наушниками в качестве гарнитуры.


 Тест автономности

Тест с полным зарядом и последующим разрядом аккумулятора при прослушивании музыки показал, что заряжается аккумулятор до напряжения 4.13 В (что близко к стандартному напряжению для литий-ионных аккумуляторов 4.2 В), а разряд останавливается на напряжении 3.4 В; хотя для литий-ионных аккумуляторов допускается разряд до 3.2 В. В результате получается частичное недоиспользование ёмкости аккумулятора (и без того небольшой).

Возможно, остановка разряда на уровне 3.4 связана с достижением главным чипом нижнего порога работоспособности, но убедиться точно в этом нельзя: нет datasheet-а (спецификаций чипа).

В процессе зарядки "с нуля" в аккумулятор залилось 260 мА*ч заряда; что значительно ниже заявленных 600 мА*ч (не случайно на аккумуляторе нет маркировки ёмкости!). Время зарядки составило 1 ч. 25 мин., максимальный ток заряда составил 200 мА (т.е. для зарядки можно использовать любой адаптер на 5 В).

Время автономной работы в режиме Bluetooth-передатчика составило чуть меньше 4-х часов (что вдвое ниже заявленного).

Эту проблему при наличии даже слегка умелых рук можно решить заменой аккумулятора или подключением параллельно еще одного аккумулятора (аккумуляторы можно купить на Алиэкспресс; или даже бесплатно добыть из одноразовых вейпов плоской конструкции). В случае параллельного подключения не забываем перед соединением аккумуляторов выровнять напряжение на них!


Окончательный диагноз

Без сомнения, главная функция протестированного Bluetooth приемника-передатчика - это работа именно в качестве передатчика. В этом качестве устройство получается очень недорогим и простым в эксплуатации. Качество звука - вполне достаточное для простых бытовых применений совместно с источниками звука, не имеющими собственного беспроводного канала Bluetooth.

Что касается использования устройства в качестве приёмника, то здесь эта функция хотя и работает, но скорее лишь для своего формального присутствия. Отсутствие органов управления громкостью и переключением треков делает пользование устройством в качестве Bluetooth-приёмника не очень удобным; а отсутствие микрофона делает применение в качестве гарнитуры (совместно с наушниками) совсем невозможным.

Из некритичных недостатков приемопередатчика надо упомянуть заниженную ёмкость аккумулятора; а также габариты устройства, значительно превосходящие необходимые по отношению к внутренней электронной "начинке".

Дополнительная информация:

В Сети есть старые обзоры Bluetooth приемника-передатчика в таком же корпусе, но с другим главным чипом: JYD8860.

В отношении приемопередатчика на основе этого чипа есть претензии, что у него повышенный уровень помех и плохая передача стерео. Будем надеяться, что эти устаревшие приёмопередатчики уже все распроданы, и потребителям больше не попадутся. :)


Купить Bluetooth приемник-передатчик AUX можно на Aliexpess, цена на дату обзора - около $6.5.
