Переделываем беспроводные наушники TWS в обычные проводные: как это сделать и зачем

Предисловие

Всем хороши беспроводные наушники TWS, но есть с ними одна проблема: иногда из пары таких наушников остаётся только один из них. Причины - достаточно типичные: второй наушник бывает или потерян, или раздавлен, или утоплен.

И если это были наушники с хорошим звучанием (например, Apple Airpods), то уцелевший наушник выбрасывать жалко. Вот так и возникла идея: из уцелевших одиночных наушников из разных пар TWS сделать просто хорошие проводные наушники. Теоретической базой для оправдания столь странного действа будет то, что качество звука в наушниках в максимальной степени зависит от качества динамиков в них, и лишь в меньшей степени - от электроники (Bluetooth, усилителей, кодеков и прочей "обвязки").

Оглавление


1. Действуем-злодействуем


2. Кабель для ремонта наушников


3. Потрошим TWS наушники


4. Изготовление проводных наушников из беспроводных


5. Окончательный диагноз


Действуем-злодействуем

Итак, что мы имеем из исходного материала (в данном конкретном случае, ибо у каждого владельца будет свой набор исходных компонентов):

1. Один наушник из пары Apple Airpods 2 (очень хороший динамик)

2. Один наушник из пары чистокровно-китайских TWS, клонов Airpods (с плохоньким динамиком, но похожей на Airpods формой)

3. Один наушник из пары проводных наушников Samsung (хороший динамик)

Первоначальная стратегия была такой: распотрошить наушник Apple и подключить его динамик к кабелю; распотрошить китайский наушник TWS и проводной наушник Samsung, после чего переставить динамик из Samsung в китайский TWS. Последняя операция необходима в связи с тем, что внешний вид наушника Samsung никак не сочетался с внешним видом наушника Apple.

После чего соединяем всё покупным кабелем для ремонта наушников и наслаждаемся звуком.

План - отличный, но, как водится, что-то пошло не так. :)


Кабель для ремонта наушников

Кабель для наушников - единственная вещь, которую пришлось купить для исполнения задуманного.

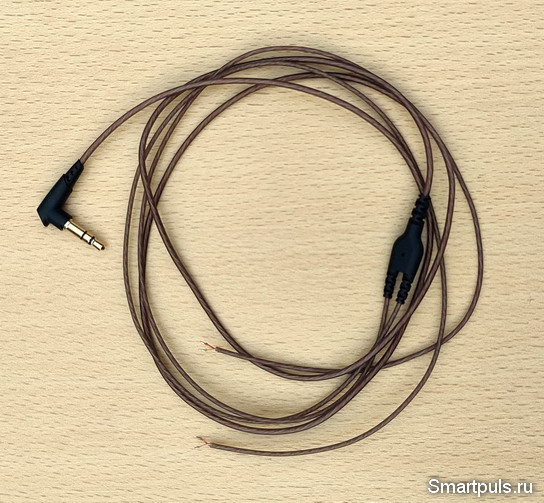

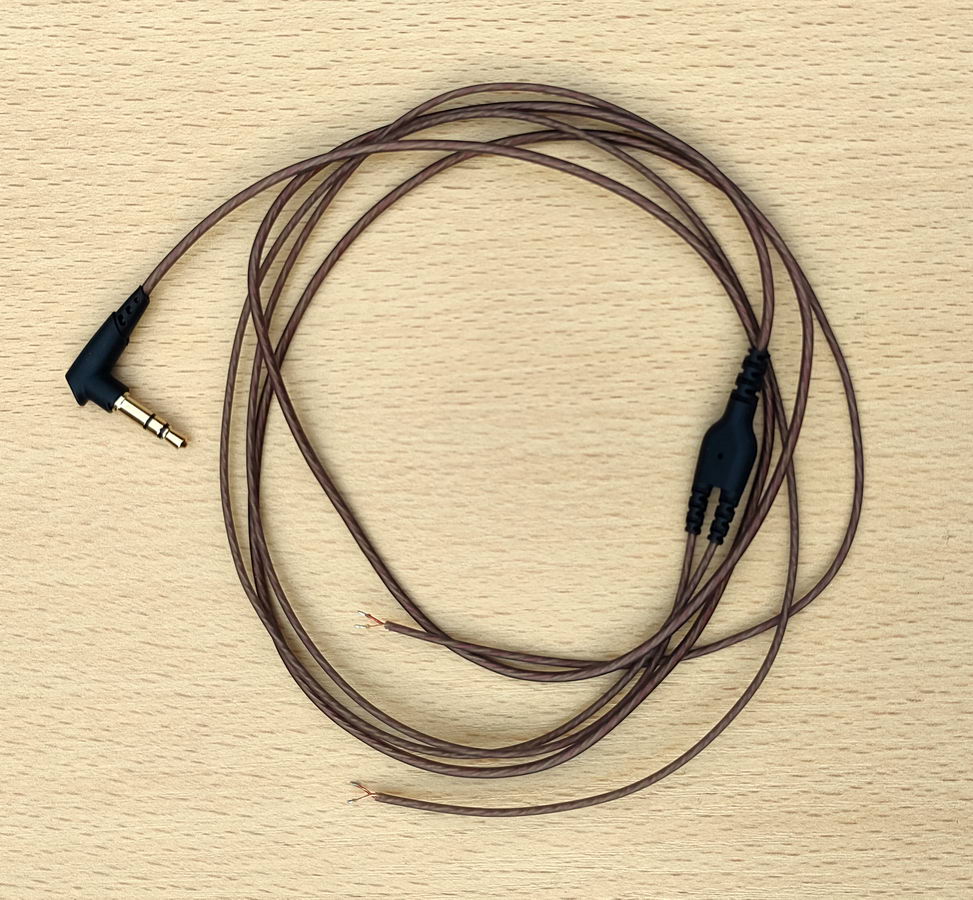

Вот как он выглядит:

Здесь надо отметить, что кабель оканчивается трёхконтактным разъёмом типа джек 3.5 мм. Из этого следует, что в результате работы будут изготовлены именно наушники, а не гарнитура!

Кончики проводников - зачищены и облужены. Это - большой плюс, так как вручную выполнять такую операцию с проводниками-волосками очень сложно.

Изоляция кабеля изготовлена из термоэластопласта, термостойкая (проверено паяльником - изоляция плавится, но с великим трудом). Термоэластопласты могут быть разного химического состава, температура плавления может быть в пределах 140 - 160 градусов.

На морозе кабель сохраняет гибкость, проверено в морозильной камере при температуре минус 16 градусов.

Длина кабеля - 128 см, из них 85 см - до разветвления на наушники, и 43 см - после разветвления до каждого наушника. От разъёма до точки разветвления идут три проводника. т.е. на этой дистанции у наушников - общая земля. Отсюда проистекает, что этот участок будет повышать взаимопроникновение между каналами. Величина взаимопроникновения будет зависеть от сопротивления наушников (чем сопротивление меньше, тем взаимопроникновение выше). В типовом случае для наушников с импедансом 32 Ом можно принять дополнительный уровень взаимопроникновения округлённо за 1%.

Сопротивление каждой линии проводников составляет около 0.6 Ом. Это - довольно типичное значение для общегражданских наушников (не много, и не мало).

Купить такой кабель можно, например, у этого продавца на Алиэкспресс (или у многих других). Если нужен кабель не с угловым, а с прямым штекером, то купить можно, например, у этого продавца. Цена - около $1.5. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

И, наконец, если у Вас завалялись наушники с повреждёнными динамиками, но с кабелем в хорошем (!) состоянии, то можно его снять (отпаять от наушников) и использовать для описываемой здесь цели вместо покупного.


Потрошим TWS наушники

Самое тяжелое - разбирать наушники Apple Airpods, которые в принципе сначала считались вообще неразборными без порчи; но в последнее время мастера-ремонтники научились менять в них менять аккумуляторы без повреждения наушников.

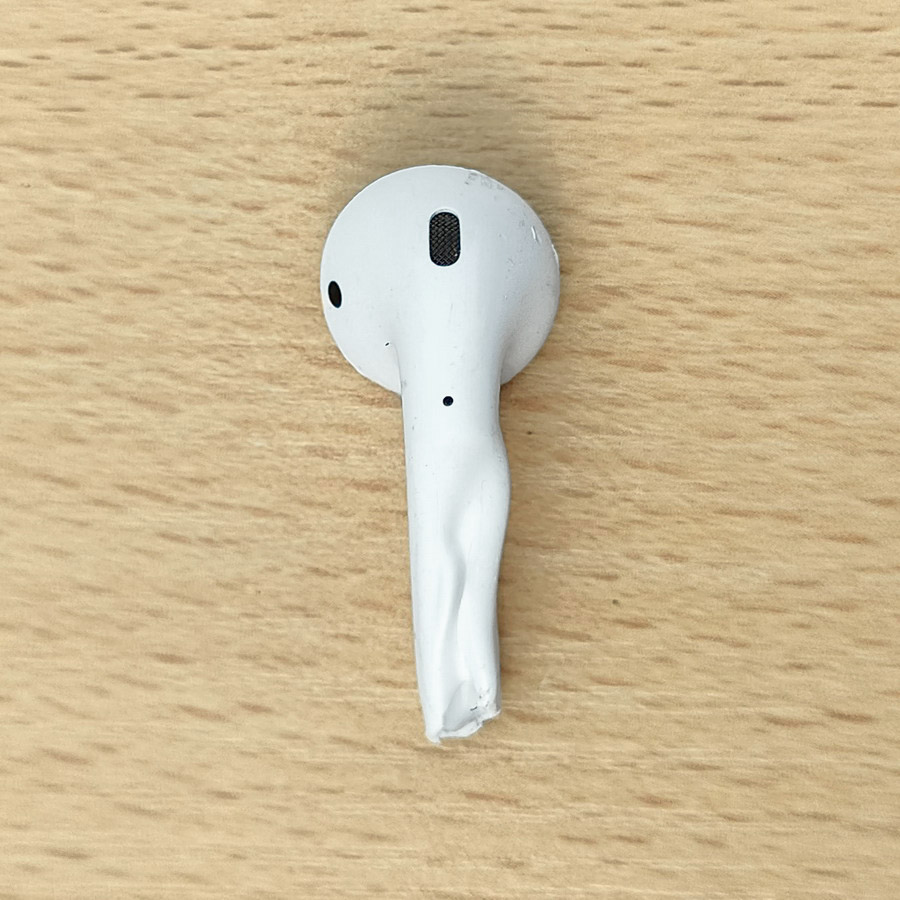

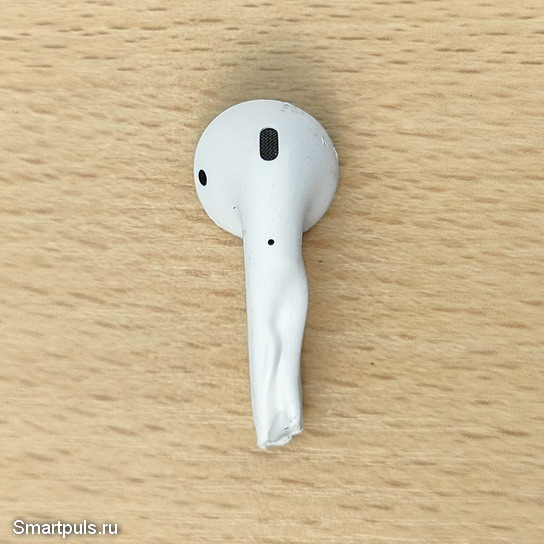

Именно одной из видео-инструкций на эту тему я попытался воспользоваться для разборки наушника Apple Airpods 2, но в один из моментов работы допустил перегрев цилиндрической части наушника, и она приняла "смятую" форму:

В результате пришлось менять тактику переделки беспроводных наушников в проводные.

Теперь переделка будет такой:

1. Выламываем динамик из наушника Airpods и переставляем его в китайский клон проводных наушников Apple;

2. Выламываем динамик из проводного наушника Samsung и переставляем его в китайский клон беспроводных наушников Apple;

3. Соединяем всё это с покупным кабелем для ремонта наушников, описанным выше.

Минус смены тактики состоит в том, что теперь правый и левый наушники будут немного отличаться по форме и размеру. Ладно, будем считать это эстетическим изыском. :)

Для разборки всех наушников-доноров необходимо со всех их снять крышки динамиков. Для этого применяем нож с тонким лезвием или скальпель, который вставляем в едва заметную щель между крышкой динамика и корпусом наушника. Внимание! Вторую руку располагаем так, чтобы соскользнувший в процессе работы нож не мог попасть на пальцы другой руки! В общем, строго соблюдаем технику безопасности. Можно дополнительно надеть перчатку.

Наушники перед этим полезно прогреть для размягчения клея, но не так, как прогрел я. :)

После вставки ножа расширяем щель по кругу, снимаем крышку с динамиком и освобождаем (при необходимости) сам динамик.

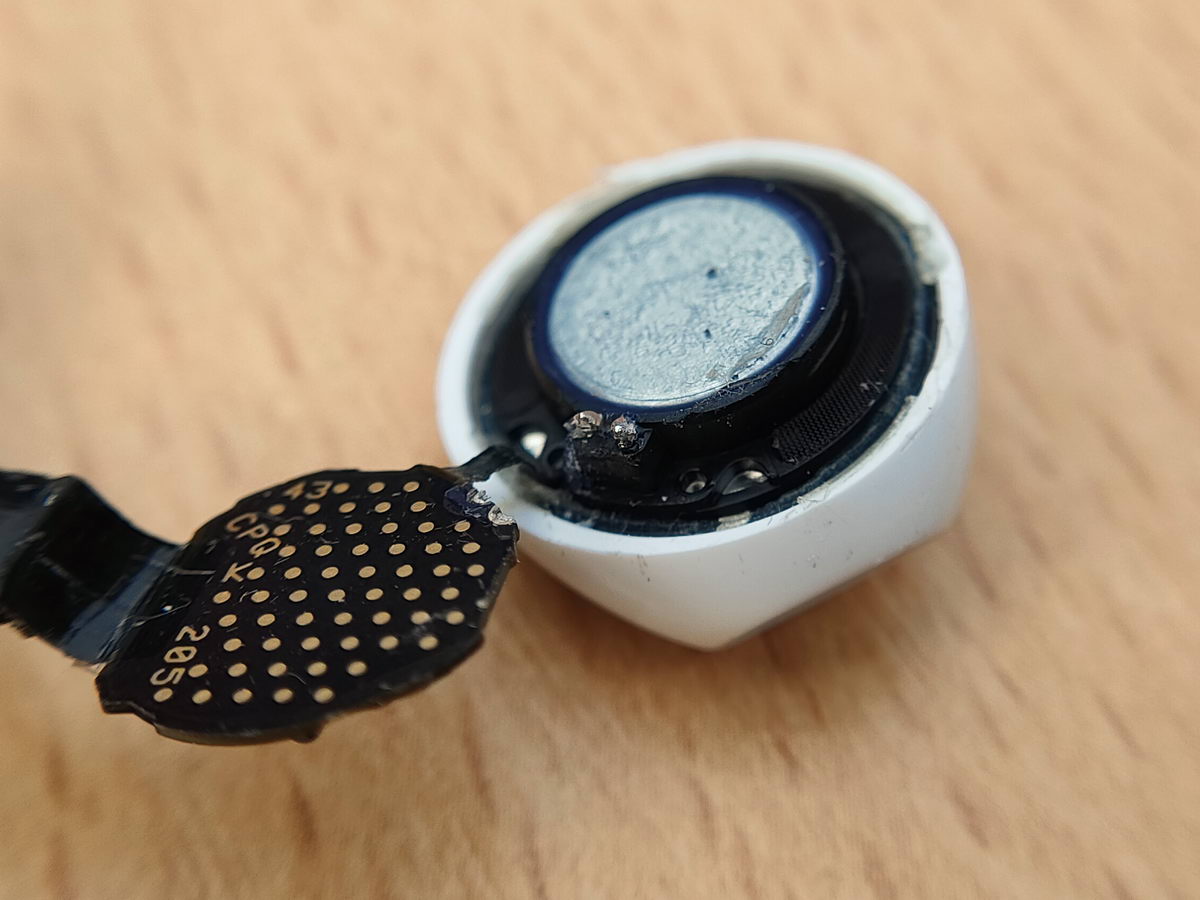

Так выглядит динамик Airpods с крышкой, снятые с наушника:

Слева на фото видна обратная сторона платы с чипами, которая была наклеена на магнит динамика. Клей - прочный, но мягкий. Для отделения платы снова пользуемся ножом с тонким лезвием.

Здесь надо обратить внимание, что динамик соединялся с платой двумя контактами в виде тонких коротких столбиков, оставшихся на динамике. Плата не была отпаяна от них, а была просто оторвана; но, к счастью, контакты динамика при этом не пострадали.

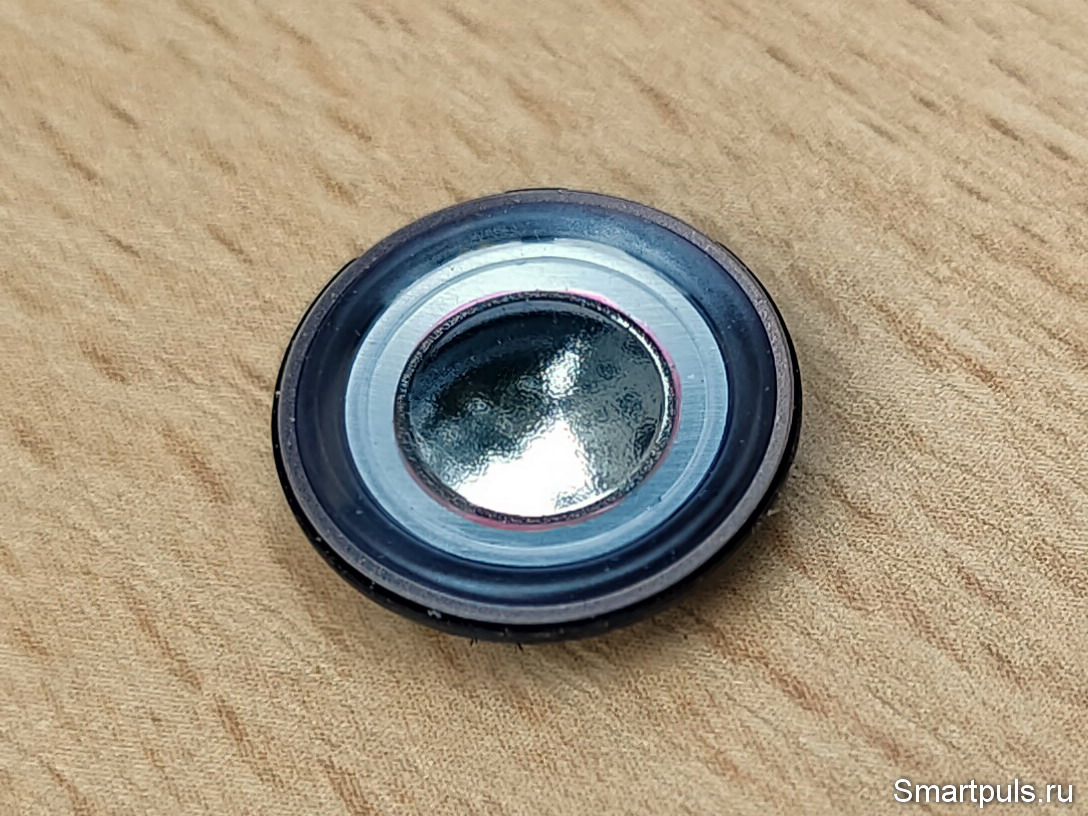

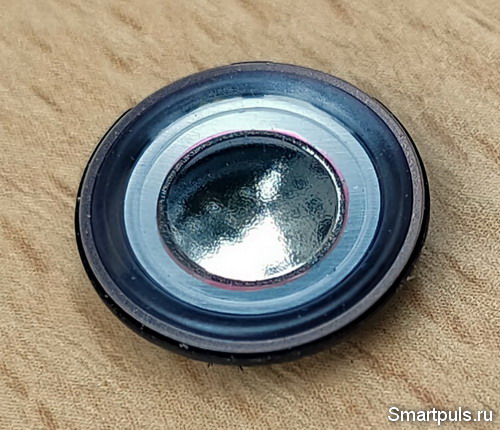

Теперь рассмотрим этот динамик Apple - интереснейшее изделие!

Этот динамик интересен тем, что он устроен точно так же, как настоящие "большие" динамики.

То есть, здесь есть всё, как положено: колпачок диффузора как отдельная деталь (из материала с зеркальной поверхностью), собственно диффузор (тоже блестящий, но матовый), и очень мягкий подвес. Повес кажется тёмным; но на самом деле он - полупрозрачный, и тёмные детали позади него создают иллюзию, что сам подвес - тёмный.

В "обычных" наушниках диффузор целиком штампуется из единого куска пластика.

Вот, собственно, ради этого динамика и затеяна вся эта возня с переделкой беспроводных наушников в проводные.


Изготовление проводных наушников из беспроводных

В принципе, после разборки беспроводных наушников, остальные операции - несложные, и требуют только аккуратности.

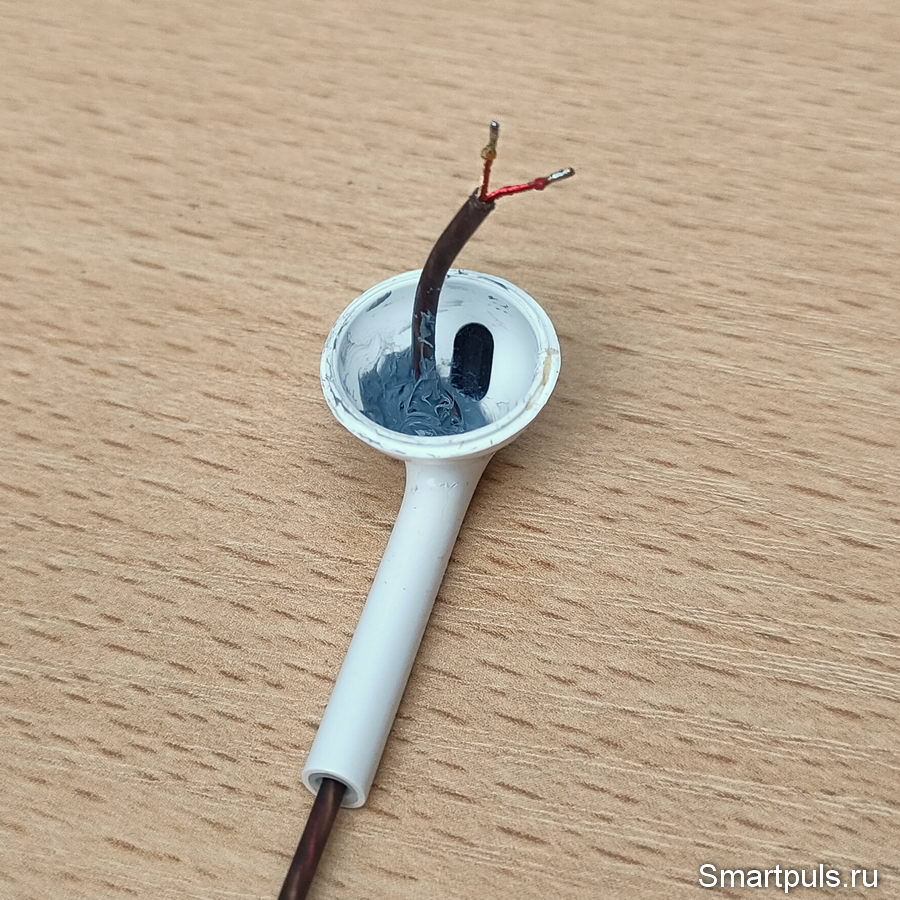

Сначала надо просунуть кабель в наушник и закрепить его там. Рекомендуется для закрепления не только завязать на кабеле узелок, но и проклеить его там объёмным клеем, так как кабель - довольно скользкий, и узелок может сам собой развязаться (в данном случае применён силиконовый клей):

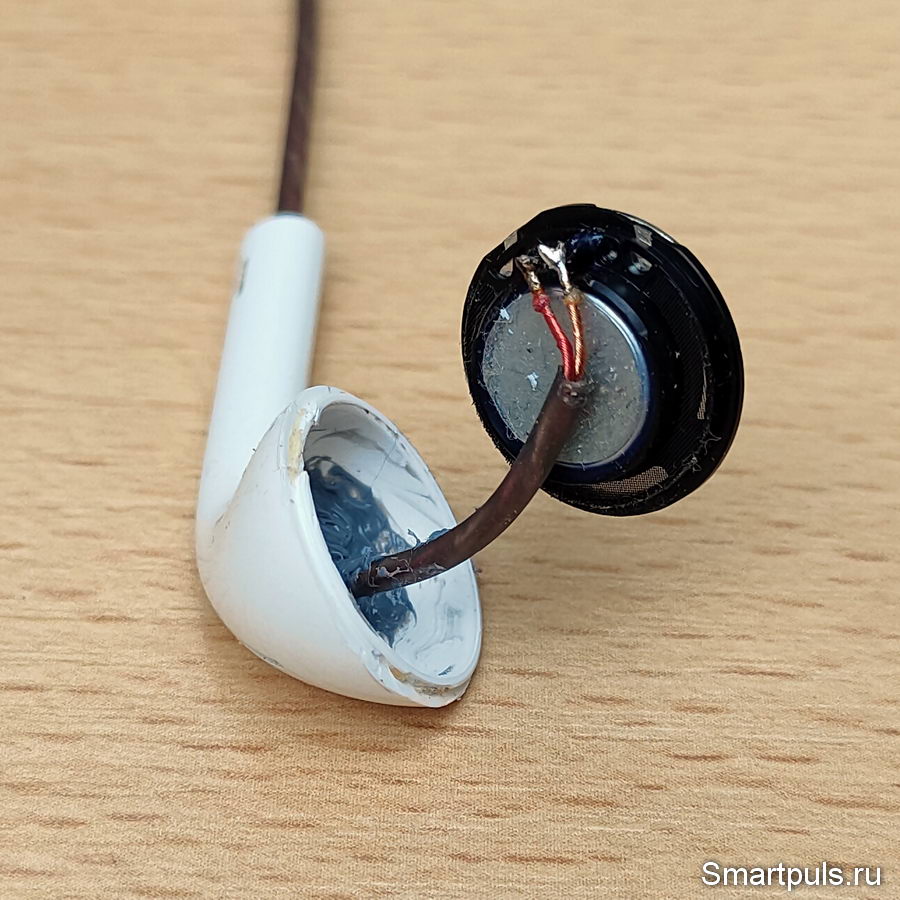

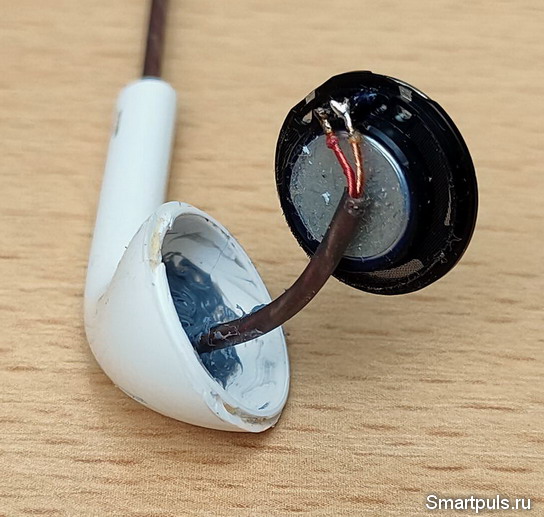

Далее припаиваем кабель к динамику:

Теперь вставляем динамик в верхнюю крышку наушника, примеряем окончательную сборку, и окончательно собираем наушник. При окончательной сборке динамик с верхней крышкой дополнительно скрепляем небольшим количеством клея; аналогично скрепляем верхнюю крышку с основной частью корпуса наушника. Это делается затем, чтобы при падении наушника он не рассыпался на составные части. :)

При укладке кабеля внутри корпуса с помощью вращения крышки с динамиком добиваемся, чтобы кабель улёгся в корпусе в виде более-менее аккуратного витка.

Аналогично собираем второй наушник.

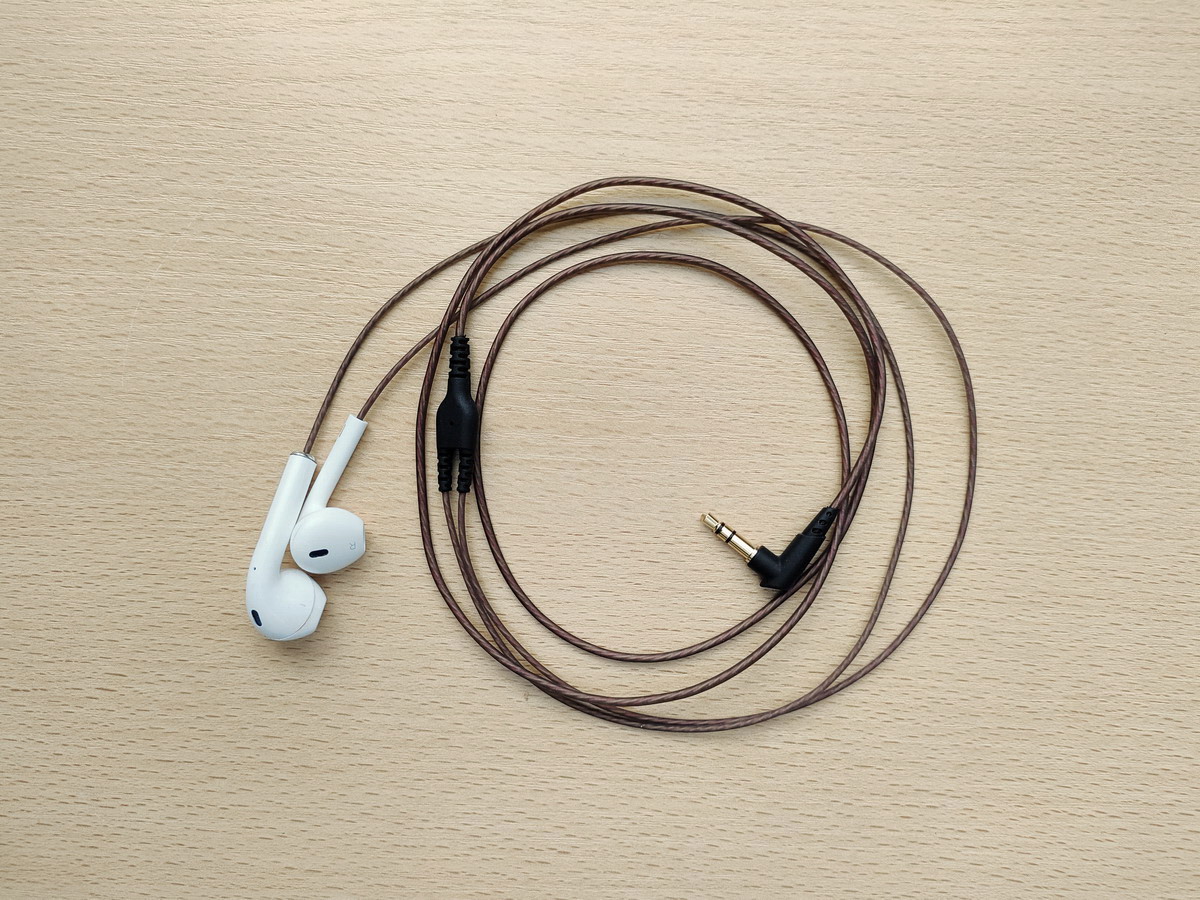

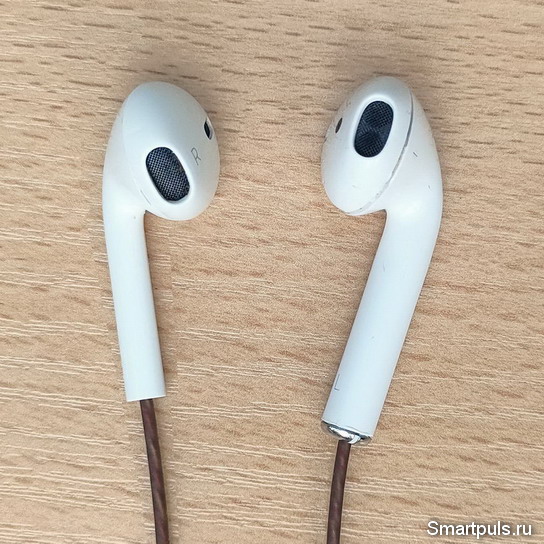

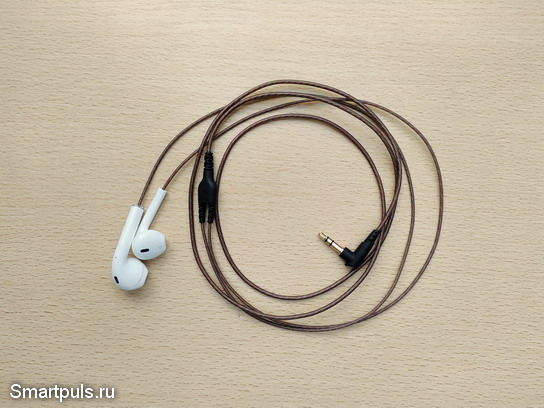

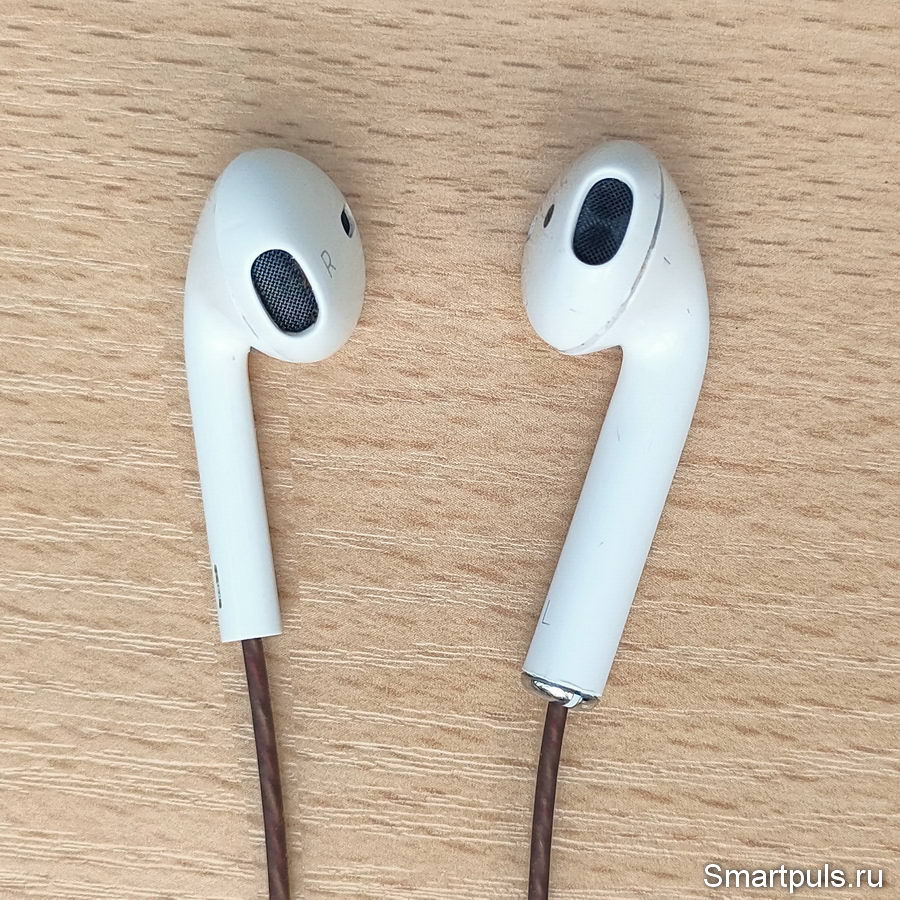

Вот что получилось в итоге:

Стиль получился несколько эклектичным, но главное - всё работает, как и было задумано!

Хотя в этих наушниках оказались динамики от разных производителей (Apple и Samsung), звук оказался вполне сбалансированным и симметричным; чему помог одинаковый импеданс динамиков (32 Ом) и их происхождение от приличных производителей.

В принципе, если включать отдельно наушник с динамиком Apple, и отдельно - с динамиком Samsung, то можно заметить, что звук от динамика Apple чуть лучше. Но при их одновременном применении звук получается вполне естественным, без эффектов разницы в одном ухе и в другом.

В целом получаются хорошо различимые и детализированные средние и высокие частоты, но низких без принудительного подъёма эквалайзером не хватает. Впрочем, эквалайзер как раз хорошо помогает решить эту проблему.


Окончательный диагноз

Как уже упоминалось, весь смысл проведённой операции состоит в том, чтобы "спасти" хорошие динамики от высоких брендов, так как они являются определяющим элементом в качестве звука. Причём, результат работы получается весьма позитивным в отношении качества звука, хотя и менее позитивным в отношении технического дизайна.

Но возиться с этим, конечно, есть смысл в том случае, если у пользователя сохранилась хорошая "база" наушников-доноров (которые по тем или иным причинам больше не используются) и имеется любовь к рукоприкладству (в смысле - к рукоделию). При этом у многих пользователей результат в отношении эстетики может получиться лучше, чем у автора этого материала. :)

К этому надо добавить, что описанный в материале кабель для ремонта наушников может использоваться и по прямому назначению - для ремонта проводных наушников, если они были достаточно благозвучными изначально. Кабель - наиболее "нежная" часть проводных наушников: рвётся, теряет контакт с разъёмом, оболочка кабеля портится (и даже рассыпается) от контакта с кожей владельца.

Всем спасибо за внимание!
