Главная - Аудио - Woopker - универсальный модуль Bluetooth, FM, mp3 с усилителем и блоком питания. Кто виноват - ясно; но что делать?!

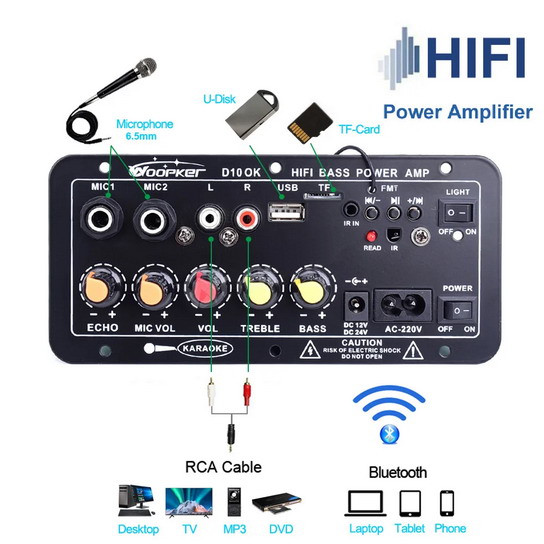

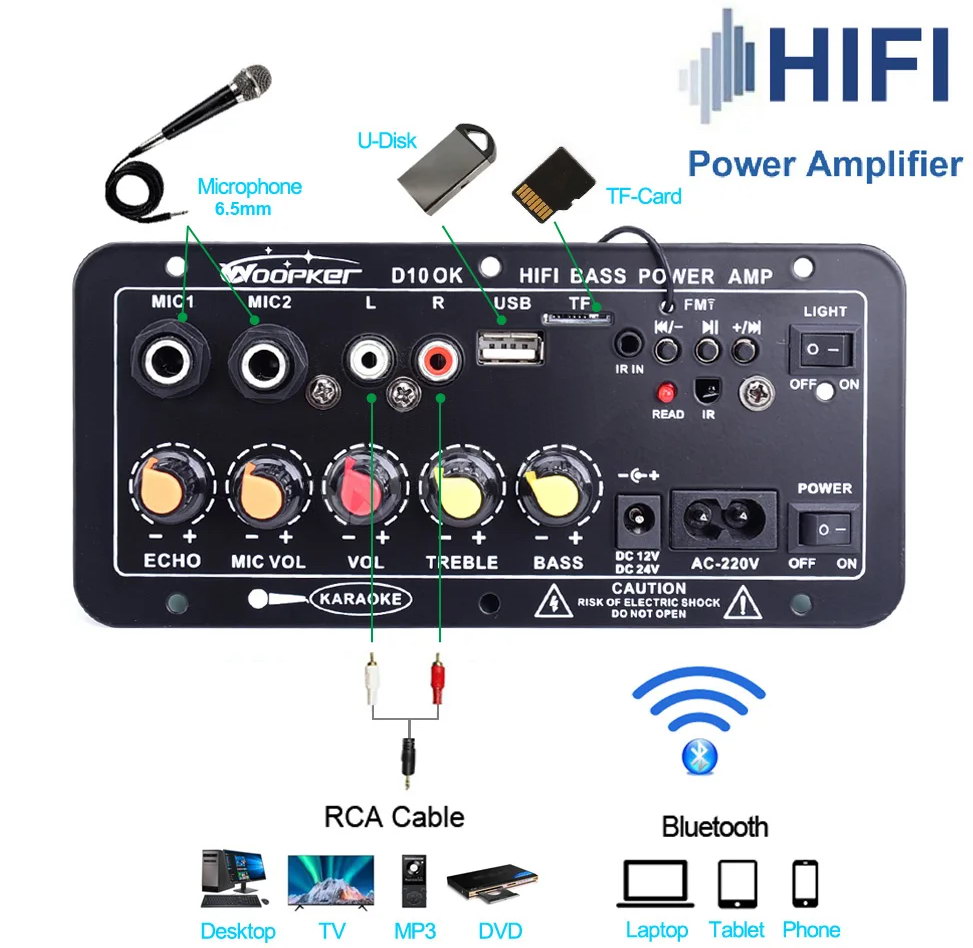

В этом обзоре речь пойдет о довольно интересном, но весьма специфическом устройстве: mp3-Bluetooth-FM-AUX плеере с усилителем, темброблоком, пультом ДУ и встроенным блоком питания. Правда, далее некоторые его функции будут подвергнуты жесткой критике, но строго по делу!
Кстати, он может питаться не только от встроенного, но и от внешнего блока питания.
А особую специфичность ему придаёт то, что он - монофонический, но с дополнительным выходом на средне-высокочастотный динамик. И для караоке модуль тоже сгодится: есть два микрофонных входа. Запе-вай!
(Кликнуть для увеличения, откроется в новом окне)
Оглавление
1. Характеристики и комплектация многофункционального модуля
Woopker
2. Конструкция и схемотехника универсального модуля
Woopker (Bluetooth, FM,
AUX, mp3)
Производитель сильно нафантазировал в характеристиках насчёт выходной мощности, но в целом характеристики выглядят так:
• Наименование (модель): D10W
• Аудио конфигурация: 1.0 (монофоническая)
• Выходная мощность: 30 - 120 Вт
(фантастика фантазия)
• Питание: 110/220 В переменного тока, либо 12 В/24 В постоянного тока
• Источники сигнала: Bluetooth, FM, AUX, USB-флешка, micro-SD, микрофон
• Габариты: 170 * 80 * 45 мм (без учета длины ручек)

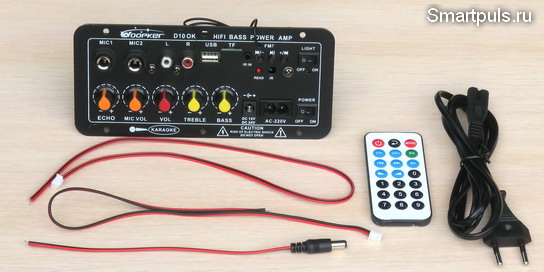

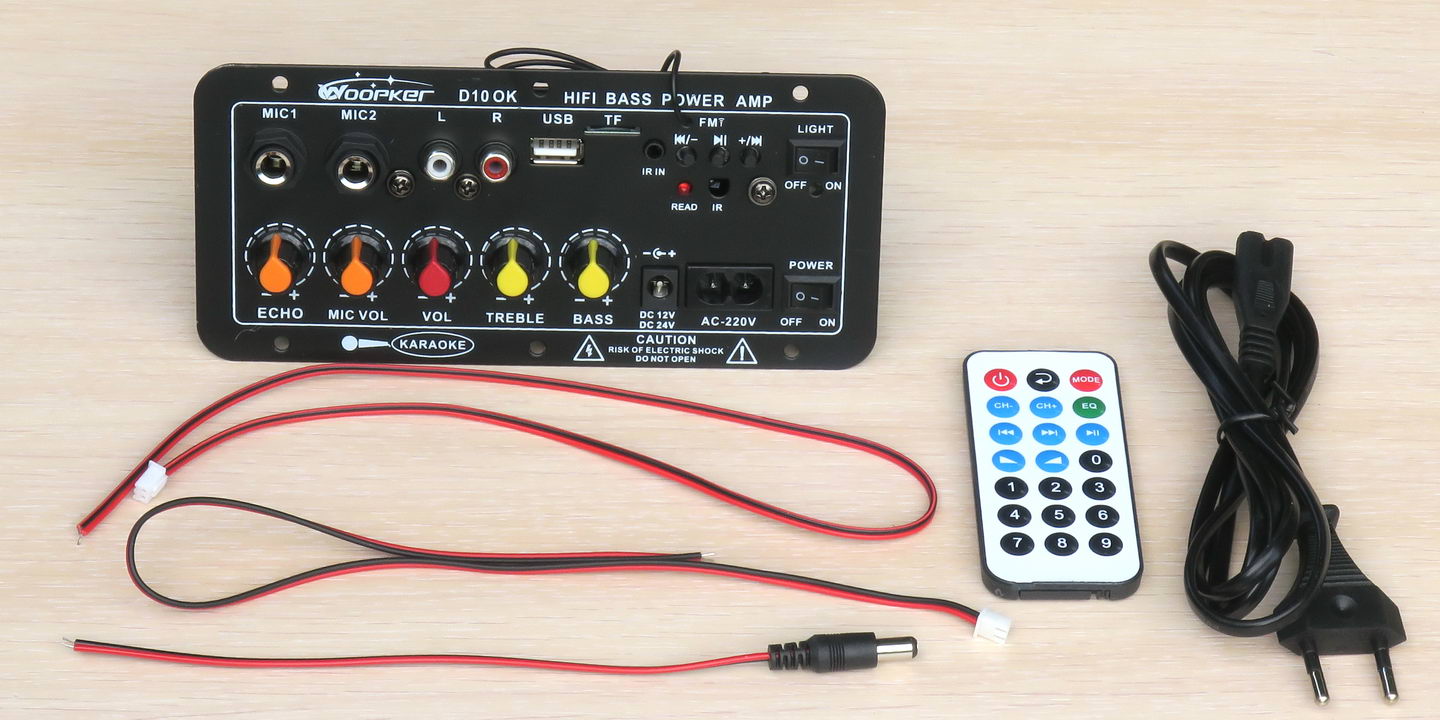

В комплект устройства, кроме самого модуля, входит пульт ДУ и комплект необходимых кабелей:
Теперь разберём, как устроена главная составная часть
комплекта.

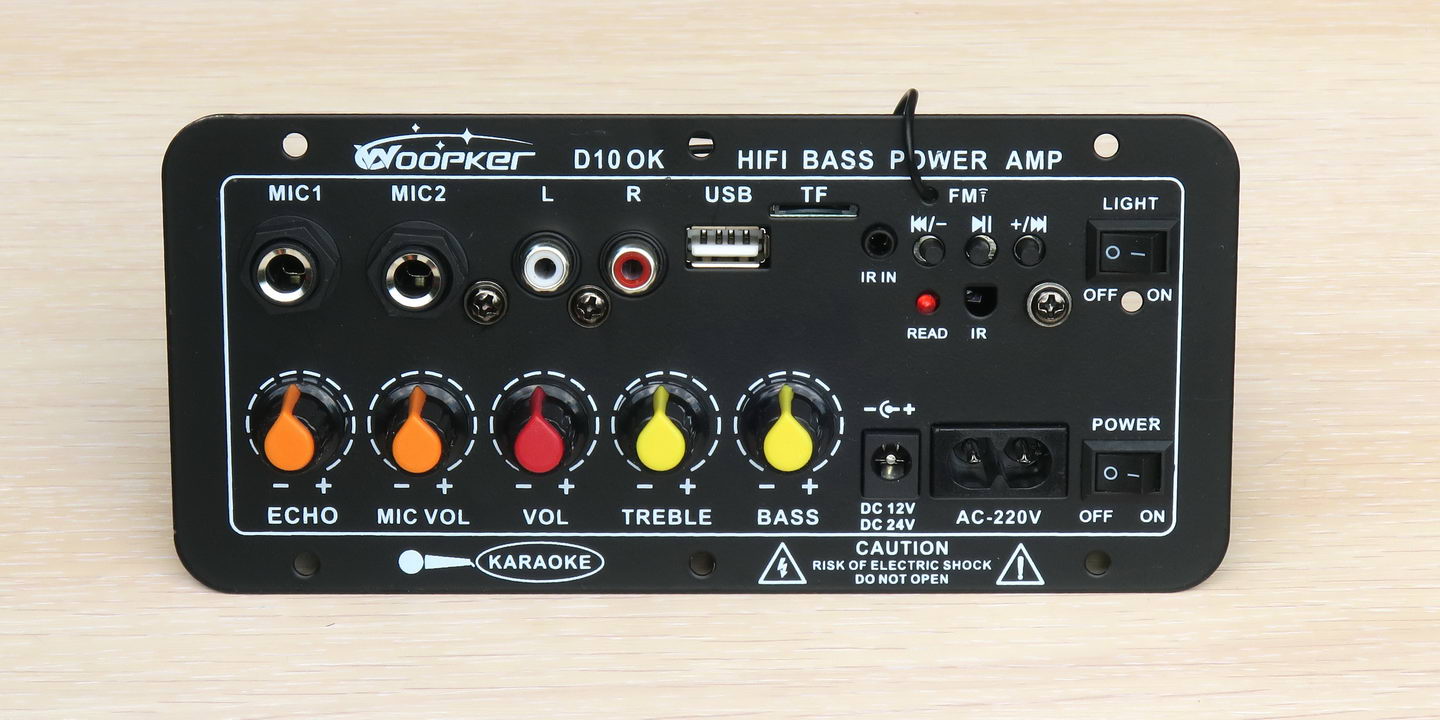

Модуль имеет строгую, но функциональную лицевую панель; и при этом он не имеет всех остальных стенок; то есть, предназначен для встраивания куда-либо.

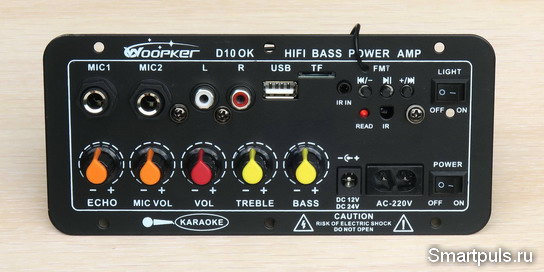

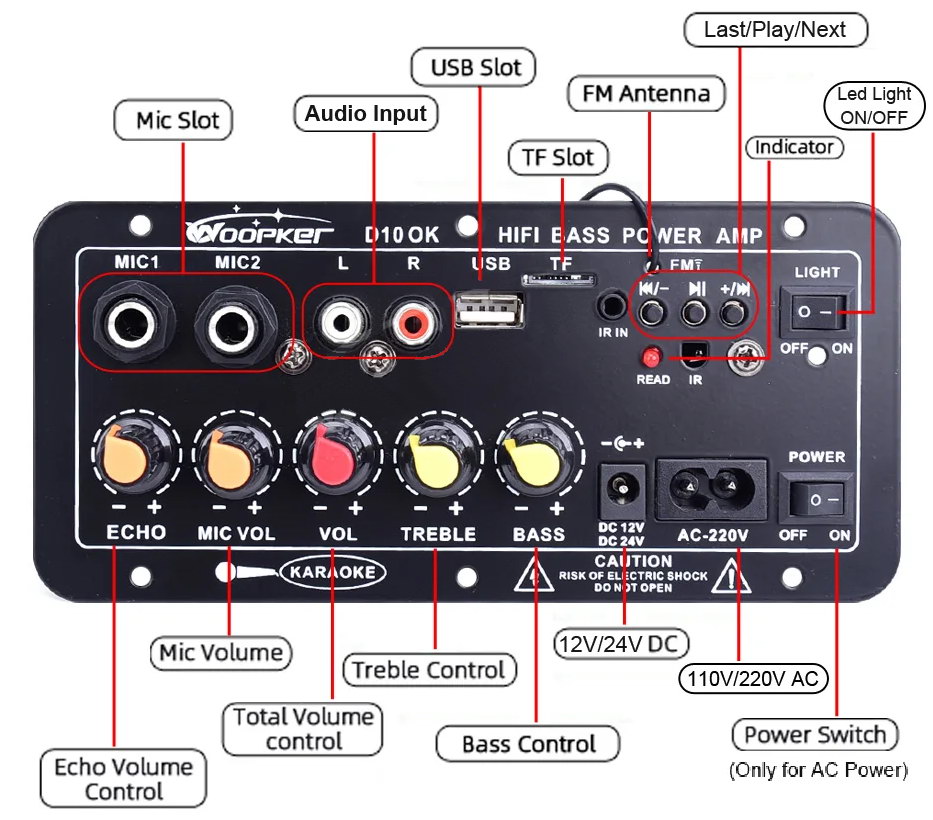

На передней панели расположены следующие элементы: разъёмы для карты памяти и флешки, входы для микрофонов со штыревым разъёмом 6 мм, AUX входы типа RCA ("тюльпаны"), ручки регулировки тембров, громкости общей и громкости микрофонов, глубины эхо-эффекта, кнопки управления воспроизведением и переключением источников звука. Иногда вместо слов лучше обо всём может рассказать картинка:
Важно: маленькие круглые кнопки переключения треков при длительном нажатии работают как регуляторы громкости. Так что получается, что здесь два регулятора громкости: цифровой (кнопками) и обычный аналоговый (переменником VOL). Пульт ДУ, естественно, управляет только цифровым регулятором.
Питание также подключается к разъёмам на лицевой панели. Питание может быть сетевым (110-220 В), либо от источника постоянного тока в пределах 12-24 В.

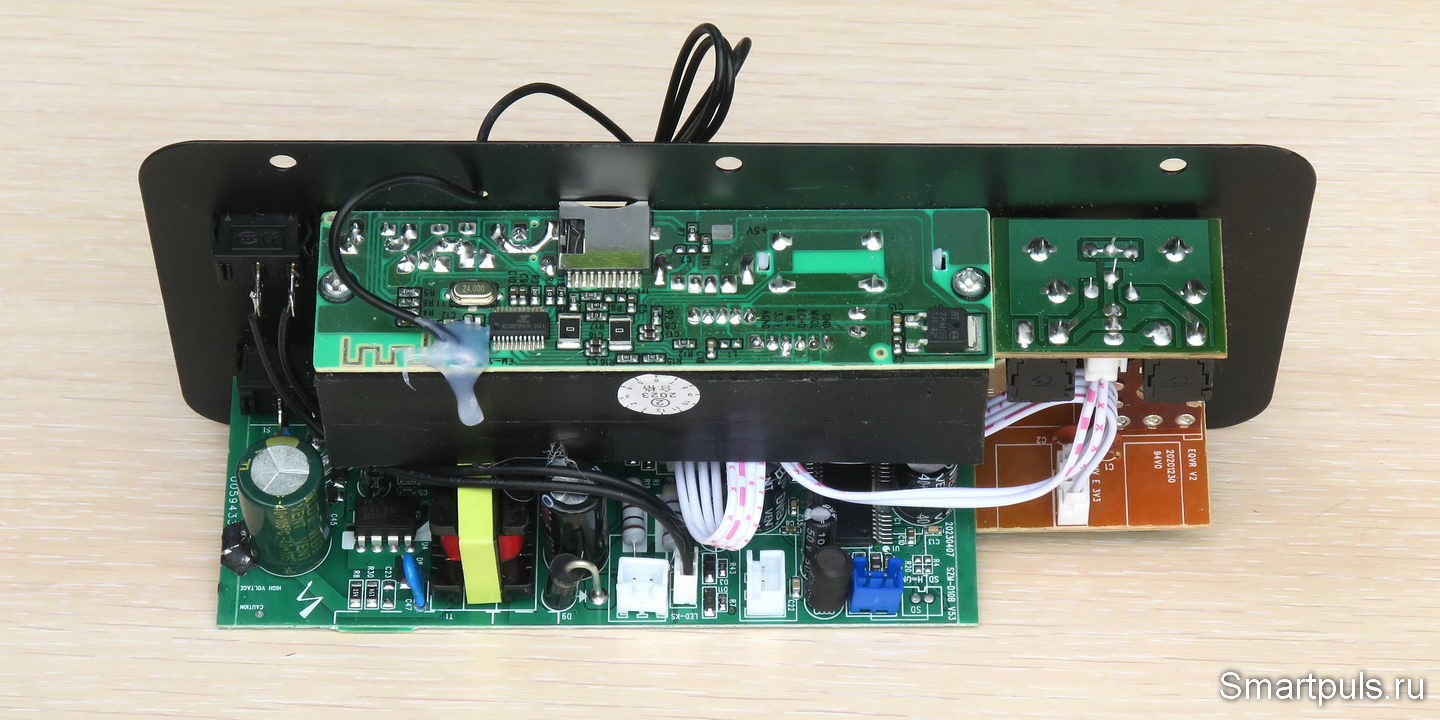

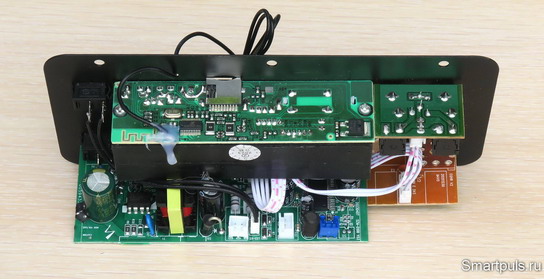

Теперь посмотрим на модуль сзади:

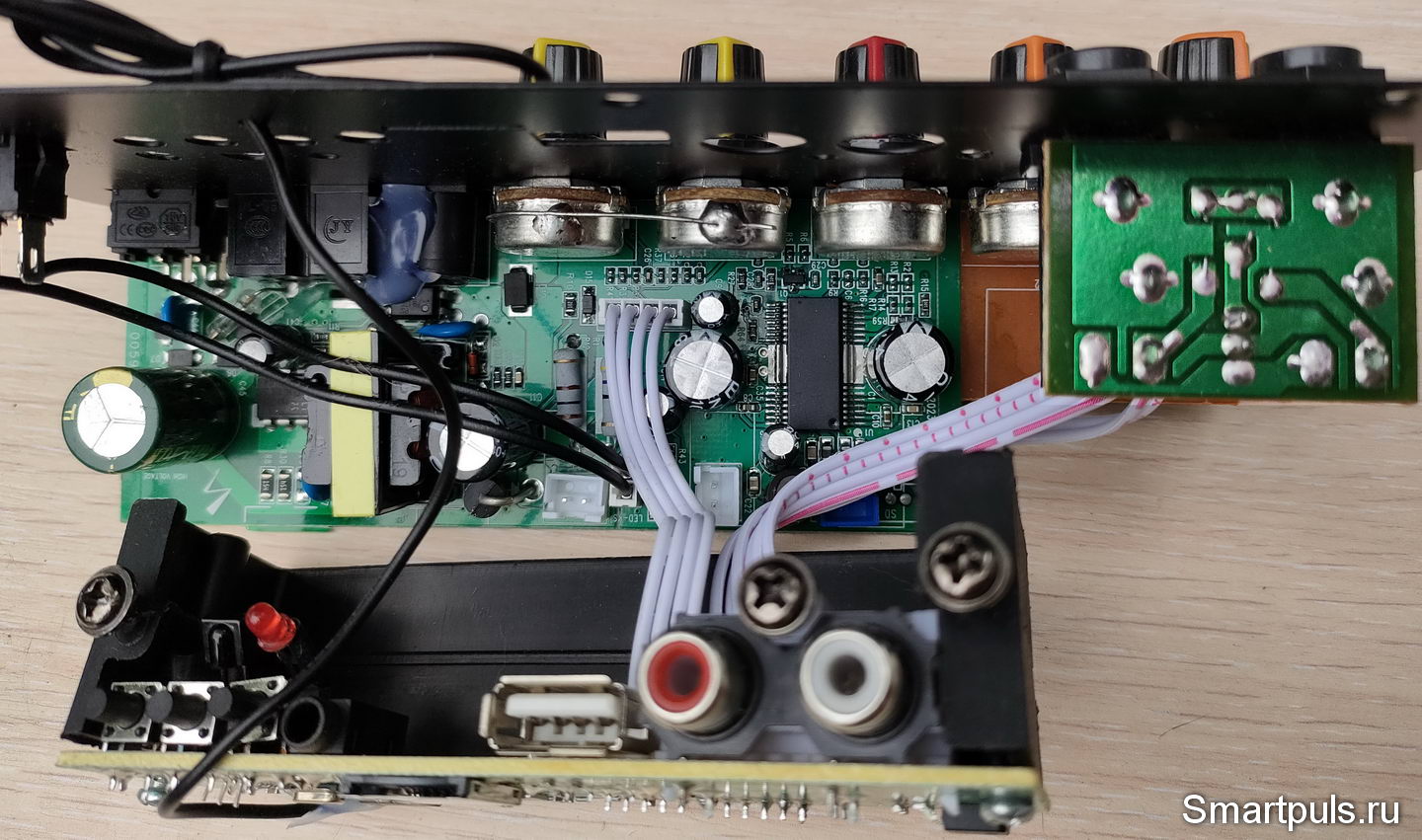

На фото видно, что модуль состоит из четырёх плат, расположенных в два этажа. Условно, две из них - главные, на которых расположена почти вся электроника; и две - вспомогательные, на которых находятся разъёмы для микрофонов и переменники регулировки уровня эха и сигнала микрофона.

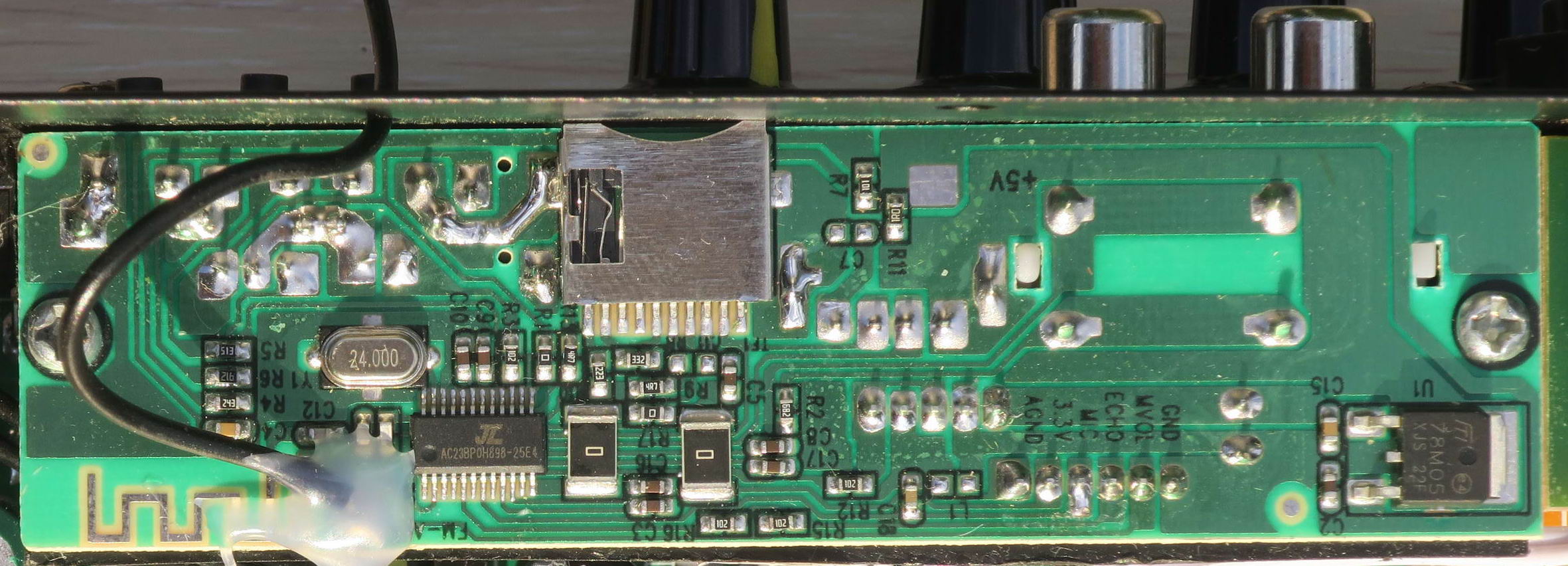

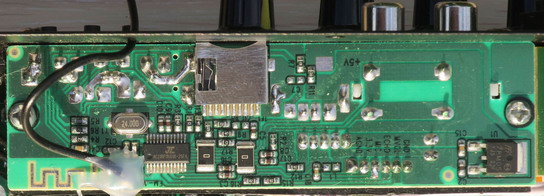

Две главные платы разделены по функциям. Верхняя плата - слабосигнальная; на ней расположен чип, выполняющий одновременно функции Bluetooth, FM-тюнера и mp3-плеера "в одном флаконе".
На плате расположена также нехитрая обвязка этого "главного" чипа.
Чип выпущен производителем Jieli (логотип, похожий на букву "Пи"), который не любит выкладывать в Интернете спецификации своей продукции. Так что привести их здесь не получится.
На этой плате обнаружено довольно грубое схемотехническое решение: для объединения стереосигналов с линейных входов в монофонический сигнал они просто "тупо и в лоб" замкнуты между собой. По-хорошему их надо было смешать с помощью резисторов во избежание срабатывания защиты от короткого замыкания в источнике сигнала.
Черный провод, идущий от платы - это антенна FM.
На нижней плате расположен импульсный блок сетевого питания, усилитель мощности низкой частоты и темброблок:
Блок питания построен на единственном чипе DK125, имеющим максимальную мощность 24 Вт. Учитывая, что использовать какие-либо элементы на предельной мощности - это не комильфо, принимаем предельную мощность нагрузки за 20 Вт (при питании от сети).
Теоретически, мощность аудио выхода можно повысить, если вместо питания от встроенного БП подключить более мощный внешний источник питания; но стоит ли это делать - разберёмся далее по ходу обзора.
К этому надо добавить, что близкое расположение относительно мощного импульсного БП рядом с FM-приемником может создать помехи при приёме FM станций (и создаст, как покажет тестирование).

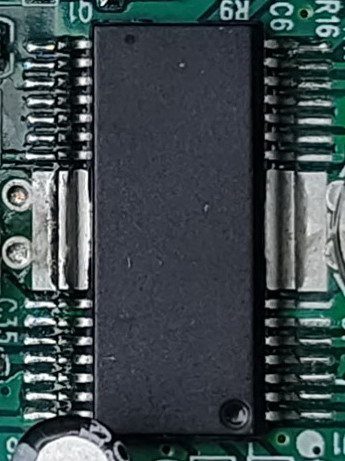

Усилитель мощности построен на чипе без опознавательных знаков, поэтому его характеристики тоже не известны.
"Крылышки" чипа припаяны к металлизации на плате. Это - пусть и не очень эффективный, но всё-таки теплоотвод; что записываем в "плюс".

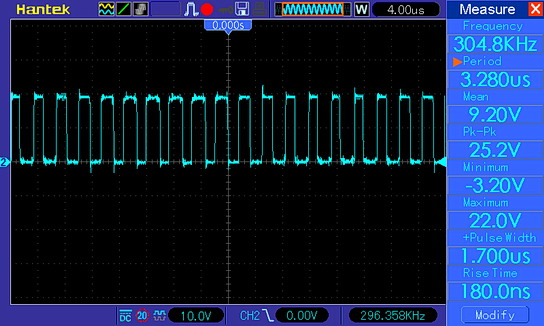

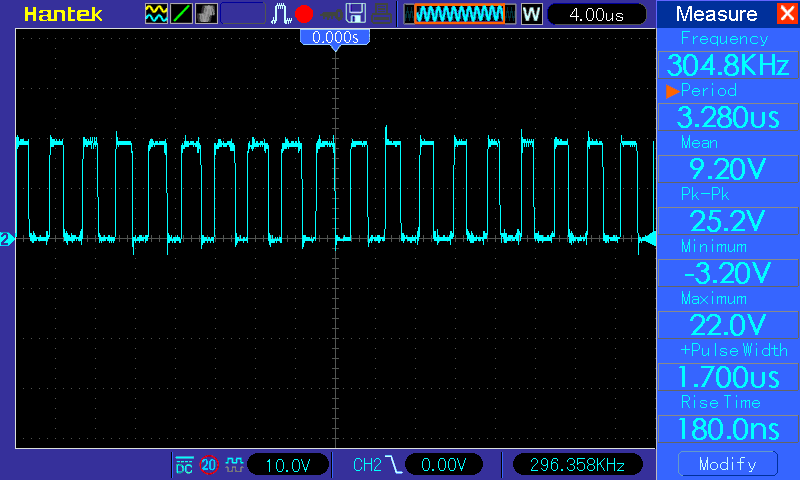

Чип работает в D-классе без выходного фильтра, что подтверждается осциллограммой выходного напряжения:
Точнее говоря, на плате есть RL фильтр из микроскопических SMD-элементов; но, как можно видеть по осциллограмме, его эффективность чуть менее, чем никакая.
При отсутствии в усилителях D-класса выходного фильтра в качестве него используется собственная индуктивность звуковой катушки динамика.
В заключение этой главы надо добавить, что сигнал для
выхода на средне-высокочастотный динамик формируется не отдельным каналом
усиления, а просто из основного выхода фильтром из электролитического
конденсатора и небольшой индуктивности. Такая схема почём зря нагружает
усилитель своей реактивной мощностью, и потому лучше этим выходом не
пользоваться.
Тестирование начинаем, по традиции, с проверки максимальной выходной мощности. В качестве нагрузки использован мощный резистор 8 Ом.
Питание подавалось от сети, напряжение на выходе встроенного блока питания составило 19.6 В.
В этом тесте на линейный вход (AUX) подавалась синусоида 1 кГц, для снятия осциллограммы выходной сигнал сглаживался простой RC-цепочкой с частотой среза 10 кГц.

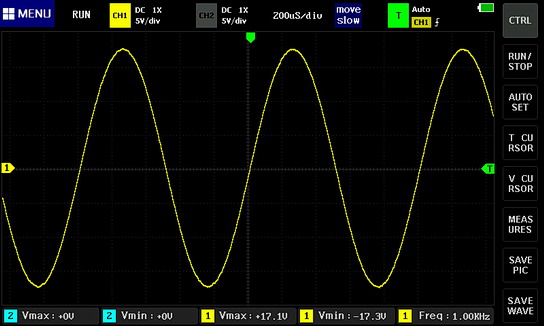

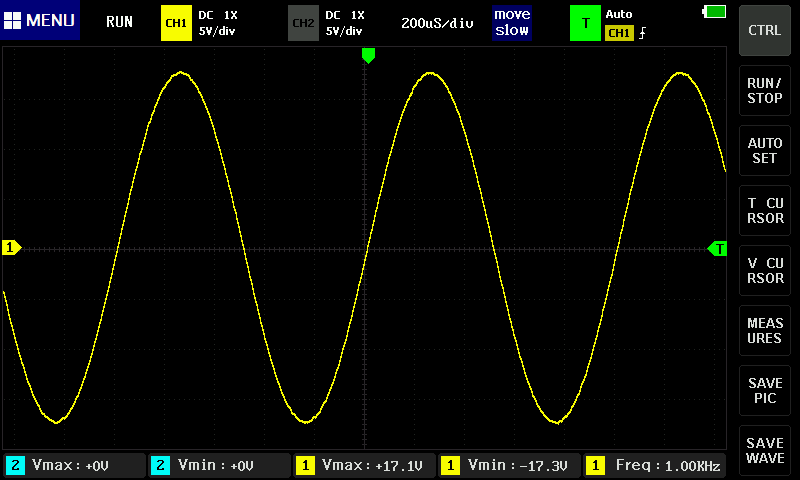

Максимальная амплитуда на выходе без искажений (клиппинга) составила 17.2 В:
Мощность выхода составила 18.5 Вт, что далеко от обещанного производителем; но всё равно очень неплохо.

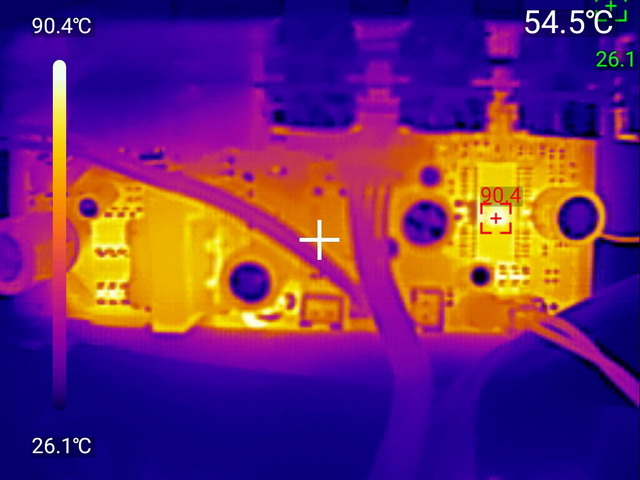

Для такого режима был сделан тепловой снимок силовой платы модуля:
Температура чипа усилителя составила в установившемся режиме 90 градусов. Это - много, но не опасно. Однако же, повышать далее мощность на выходе не надо - это уже может грозить неприятностями.

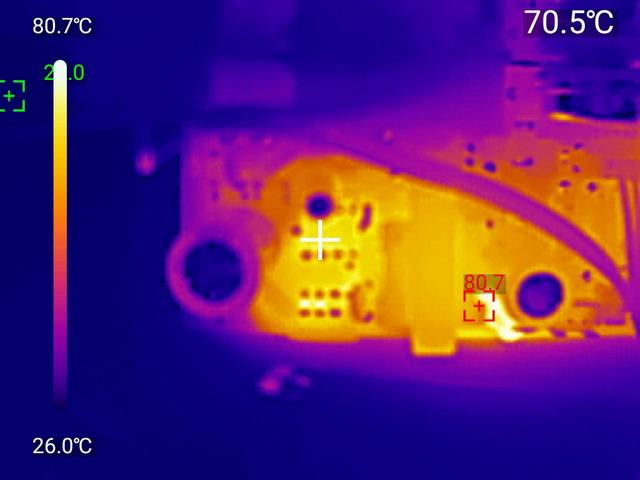

На всякий случай отдельно был сделан тепловой снимок той части силовой платы, где расположен блок питания:
С тепловым режимом блока питания никаких проблем нет. Самой разогретой частью оказался выпрямительный диод (80 градусов), а чип БП нагрелся лишь до 70 градусов.
В порядке эксперимента было подключено питание модуля от внешнего источника напряжением 24 В. Во избежание перегрева тест на максимальную мощность проводился в течение нескольких секунд. В этом случае амплитуда выходного напряжения повысилась до 20 В, а мощность составила 25 Вт.
То есть, пользоваться таким режимом при реальном использовании модуля можно, но не доводя звук до "хрипоты".
Переходим к самой, как оказалось, проблемной части устройства.
Тест АЧХ и темброблока
Наличие темброблока изначально рассматривалось как преимущество данного модуля mp3-Bluetooth-FM-AUX, так как для обычных звуковых колонок "бытового" класса характерны завалы на низах и высоких частотах; а с помощью регулировки тембров можно эти частоты поднять и сделать звук удобоваримым.
Но увы. Даже в максимальном положении тембров, где на АЧХ в начале и в конце должны появляться характерные горбики, остались хоть и небольшие, но завалы.

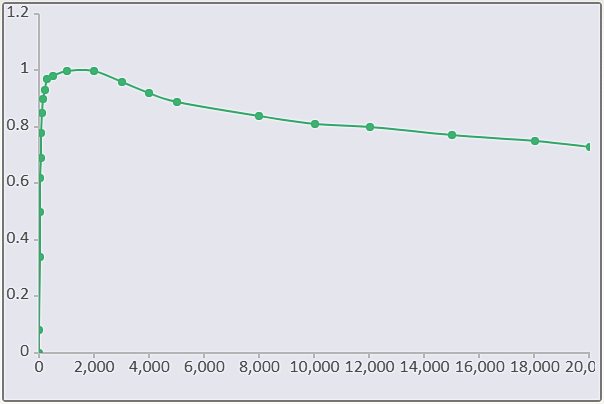

Вот, посмотрите на АЧХ, построенную классически - по точкам:
Звук, в полном соответствии с этой АЧХ, оказался мало приятным - с явным засильем средних частот.
И, кстати, регулятор низких в темброблоке работал не столько, как регулятор басов, сколько как ещё один регулятор громкости. А зачем нам два аналоговых регулятора громкости?!
Пришлось сделать доработку модуля - пустить сигнал в обход темброблока. Это сделало АЧХ просто плоской; полоса частот по стандартному уровню в минус 3 дБ оказалась в пределах 16 Гц - 24 кГц.
Как сделать доработку, и какие ещё возможны варианты, будет
описано в одной из следующих глав.
Тест Bluetooth, воспроизведения с флешки и карты памяти
Эти тесты прошли ожидаемо без проблем.
Сопряжение по Bluetooth со смартфоном устанавливается легко; смартфон видит модуль под наименованием SZM-190E. Поддерживается, как обычно для недорогих устройств, единственный кодек SBC.
Воспроизведение с флешки или карты памяти работает стандартно. Если что-то из них вставлено при включении модуля, то при его включении автоматически начинается воспроизведение с них (но оба одновременно включать не положено).
Если же они не вставлены, то при включении модуль автоматически переходит в режим Bluetooth.
О всех изменениях режимов модуль докладывает человеческим
голосом роботизированной китайской девушки на английском языке.
Тест FM-радио
Если модуль питается от встроенного блока питания, то
слышимых без помех станций очень мало - примерно 20-25% от общего числа
работающих в городе. При питании от внешнего источника питания уровень помех
снижается, число нормально слышимых станций повышается до 30-40%; что тоже не
комильфо, но уже можно выбрать какие-то из любимых станций.
Шумы
Шумов на удивление мало. Чтобы их услышать в паузах музыки,
надо вплотную прислонить ухо к колонке.
Микрофон
Микрофон работает (в комплекте нет; при необходимости надо
купить отдельно).
Эхо
Регулировка эффекта эхо здесь есть, но сам эффект не
обнаружен.
Общее впечатление
Звук достаточно чистый, но детализацией не блещет; плюс к
тому же на колонках "бытового" типа ощущается нехватка басов и высоких. А
подключать такой девайс к колонкам высокого класса - это кощунство.
В этом модуле были выполнены две простейшие доработки: добавлены два резистора для "культурного" объединения стереосигналов с линейных входов в монофонический сигнал, а также был сделан обход имеющегося на борту никуда не годного регулятора тембра.

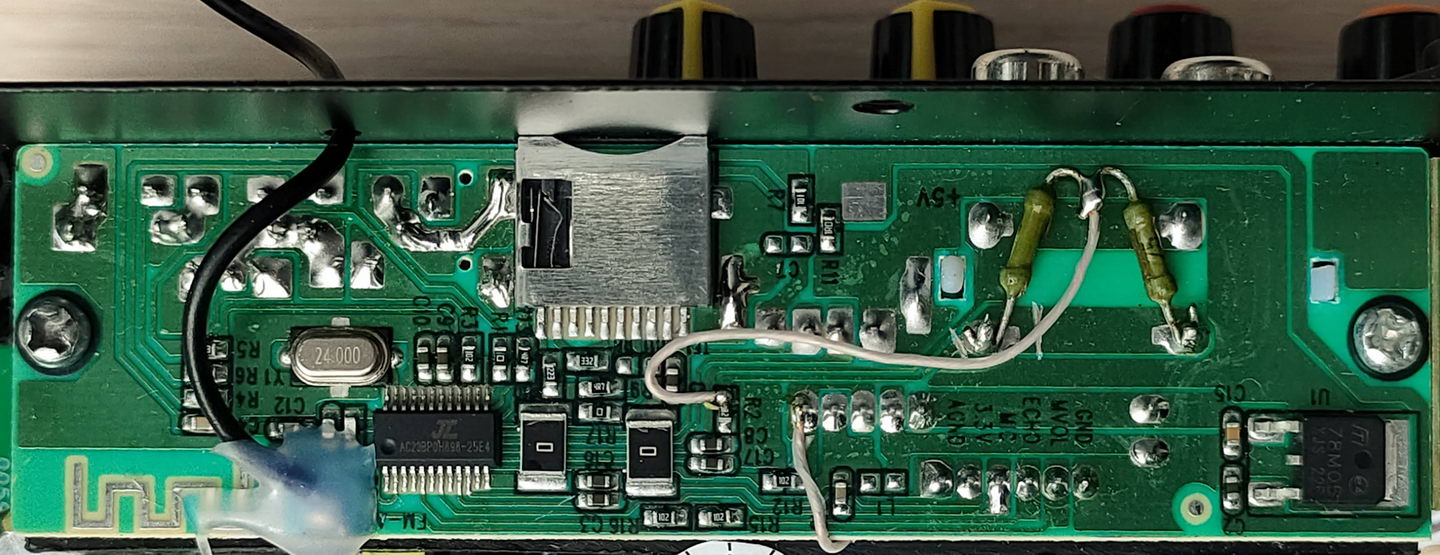

Для объединения стереосигналов сначала были процарапаны дорожки, идущие от контактов, по которым эти сигналы приходят; затем добавлены два резистора номиналом 2 кОм (можно 1 - 3 кОм), и от точки их объединения брошен проводник к резистору, на который раньше шла дорожка от их прямого объединения. Вот как это выглядит на плате:

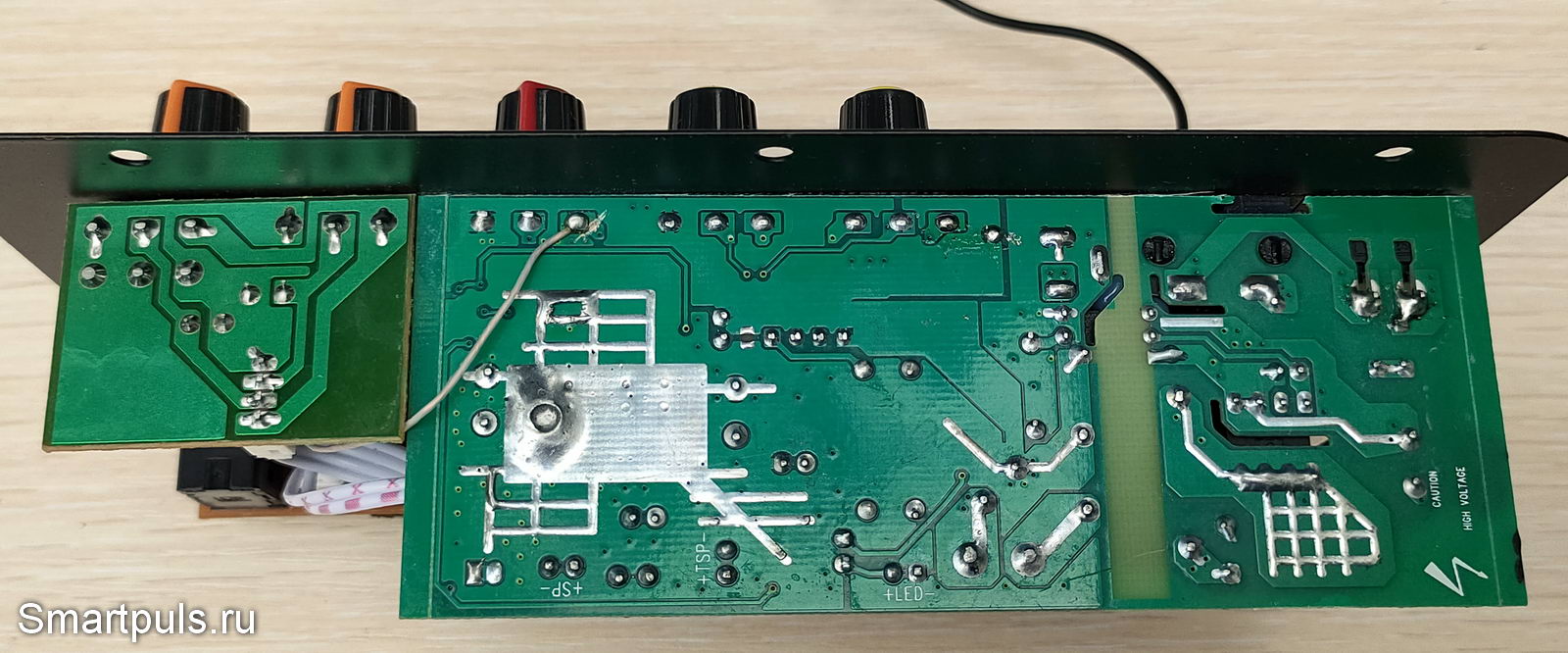

Внизу платы виден проводник, который уходит куда-то вниз за пределы платы. Это - вторая доработка (для проброски сигнала в обход темброблока). Далее этот проводник идёт на обратную сторону нижней (силовой) платы:
На этой плате был освобождён от внешних связей "входной" контакт регулятора громкости (всё тем же методом процарапывания дорожки). А затем к этому контакту переменника был припаян сигнальный проводник, идущий с верхней платы.
Данная доработка - простейшая для выполнения. Она, к сожалению, только "выпрямляет" АЧХ; что лучше по сравнению с изначальной совсем провальной АЧХ, но не даёт заветного подъема НЧ и ВЧ для воспроизведения звука на обычной колонке "бытового" класса.
Для осуществления этого подъёма можно установить небольшую
платку с пассивными RC-фильтрами, выполняющими эту
роль. Получится регулятор тембра с фиксированной настройкой, но его хватит для
улучшения звука в большинстве простых случаев, когда надо, например, "озвучить"
садовый участок.
Протестированный модуль mp3-Bluetooth-FM-USB, прямо скажем, не оправдал ожиданий. Наибольшим разочарованием стал практически неработоспособный темброблок, из-за чего пришлось вести сигнал в обход него. Эту операцию можно считать после покупки модуля обязательной.
Из недостатков поменьше - ненужный (и даже вредный) выход на средне-высокочастотный динамик, бессмысленный выход для подключения светодиодной ленты, отсутствие индикатора (который был бы очень полезен для поиска нужных FM-станций).
Из плюсов модуля (а они всё-таки есть) - наличие встроенного блока сетевого питания и довольно неплохая выходная мощность усилителя мощности (пусть и не такая, как обещана).
Общий итог: пользоваться этим модулем можно, если владелец сможет сделать хотя бы самую необходимую доработку - обход темброблока. Вторая доработка (с окультуриванием объединения стереосигналов в монофонический) нужна только в том случае, если владелец модуля будет пользоваться линейным входом.
Купить протестированный модуль Woopker можно на Алиэкспресс, например, в магазине производителя. Цена на дату обзора - около $12.5.
Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158
Всем спасибо за внимание!
