Саундбар для монитора своими руками

Предисловие

В этом материале будет рассмотрено создание саундбара своими руками. Конечно, созданное устройство не будет иметь акустические характеристики класса Hi-Fi, а будет относиться к классу "лишь бы был хоть какой-нибудь звук", но и такие устройства имеют право на существование, а иногда даже просто необходимы.

В данном конкретном случае требовалось создать акустическую систему, которая размещалась бы под монитором или на мониторе, и, благодаря этому, не занимала бы никакого места на рабочем  столе.

Саундбар был изготовлен из подручных материалов (за исключением простенького усилителя), и потому обошелся очень дёшево.

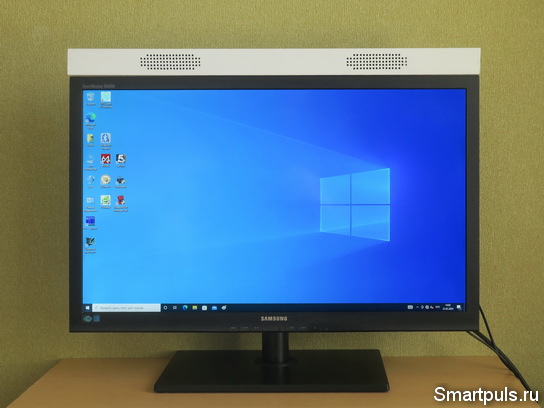

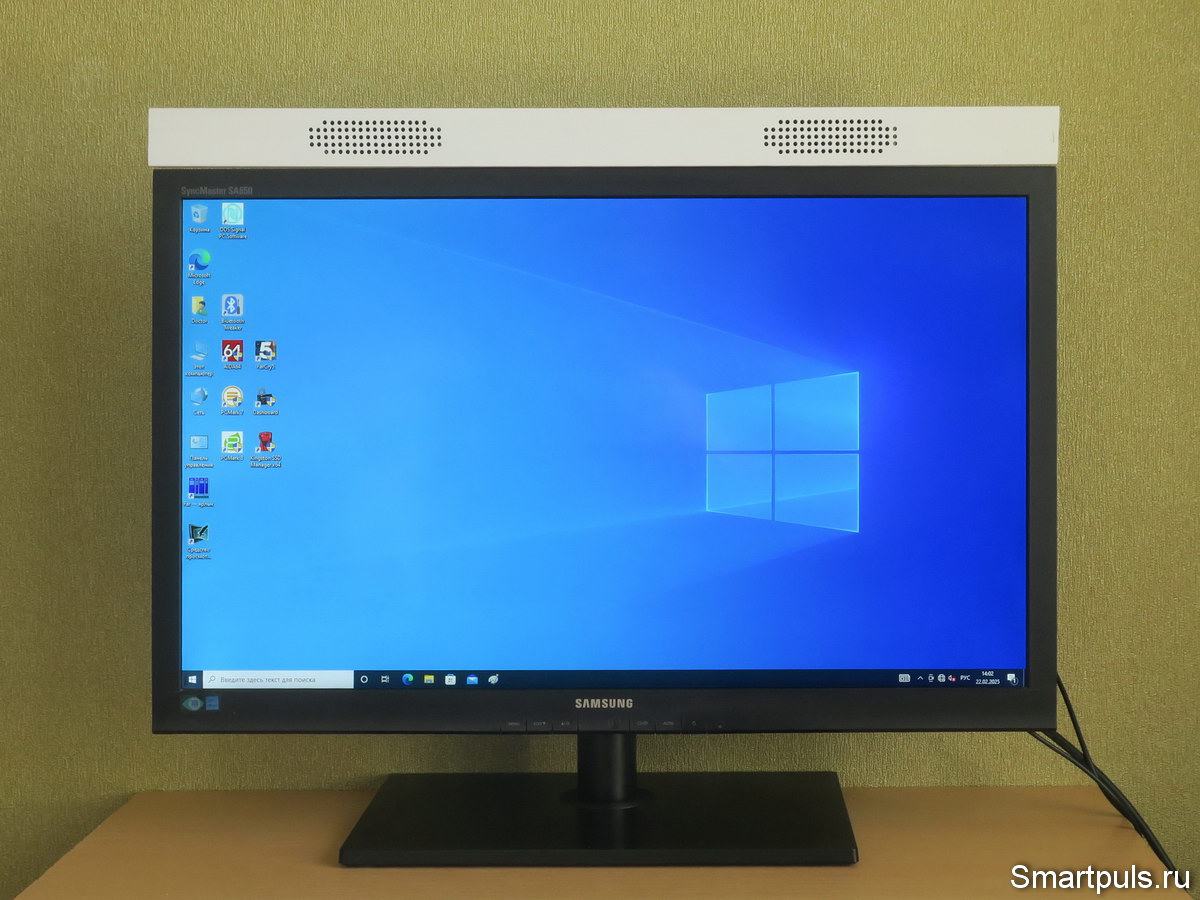

Окончательно было принято решение разместить его над монитором, в результате чего получилась такая конструкция:

Оглавление

1. Компоненты, из которых был собран саундбар, и где их взять


2. Конструкция и изготовление саундбара своими руками


3. Окончательная установка саундбара, его подключение и испытания


4. Окончательный диагноз

Компоненты, из которых был собран саундбар, и где их взять

Начнём с корпуса.

В качестве основной детали корпуса использовались остатки пластикового кабельного короба сечением 25x40 мм. Пожалуй, это будет самый удобный типоразмер для создания подобных конструкций.

Для данной конкретной конструкции был отпилен кусок короба длиной 64 см (под ширину монитора 27 дюймов).

Чтобы пыль не попадала в конструкцию, торцы короба надо чем-нибудь прикрыть. Самый очевидный вариант - использовать штатную торцевую заглушку.

Этот вариант - красивый эстетически, но не очень удачный акустически: в результате короб превращается в трубу-резонатор, способную работать как на основной своей частоте, так и на массе гармоник. А это сильно испортит частотную характеристику саундбара.

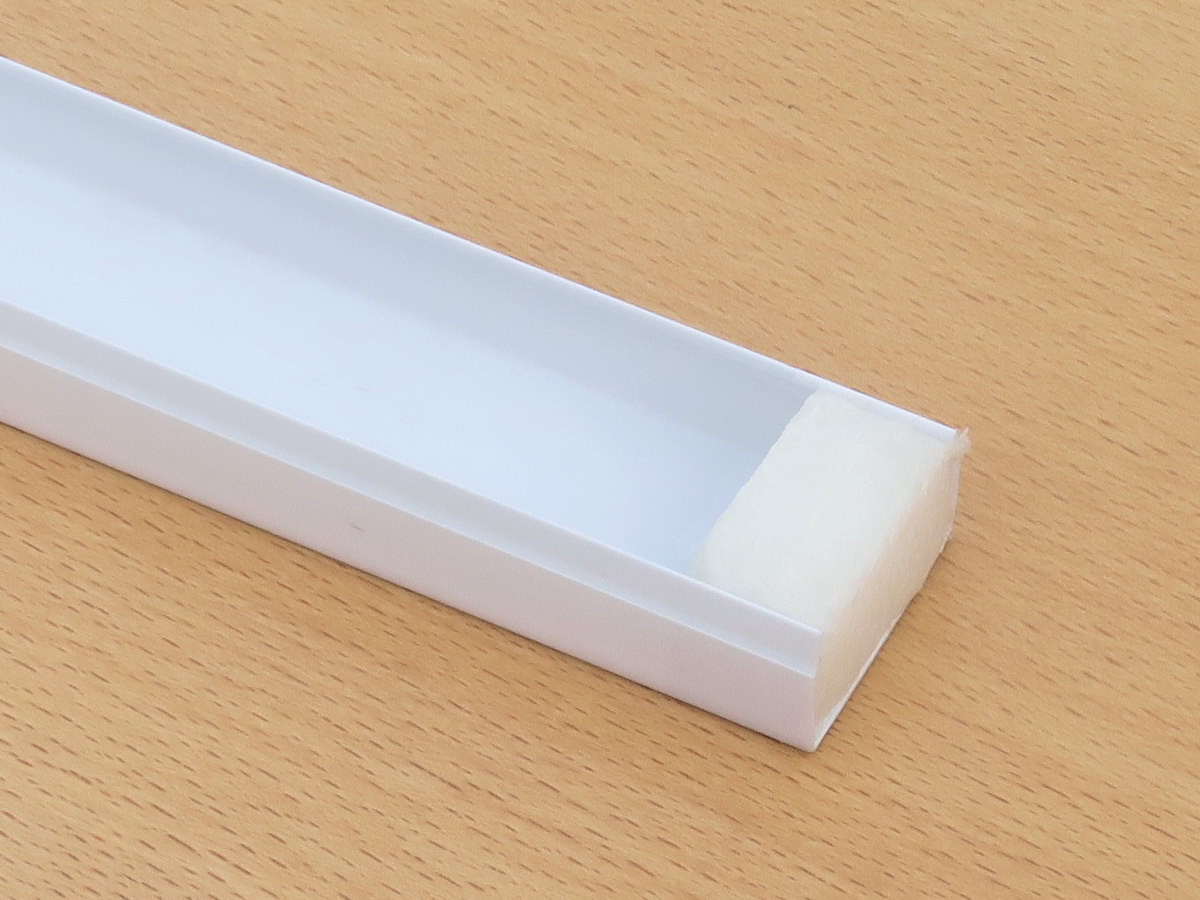

Потому закрываем торцы мягким звукопоглощающим материалом, а в данном случае - прямоугольными кусочками, вырезанными из пористого материала ударозащитной вставки из упаковки техники.

Перфекционисты и эстеты, конечно, могут использовать одновременно и пористые вставки, и штатные торцевые заглушки (не возбраняется).


Теперь - где взять динамики?

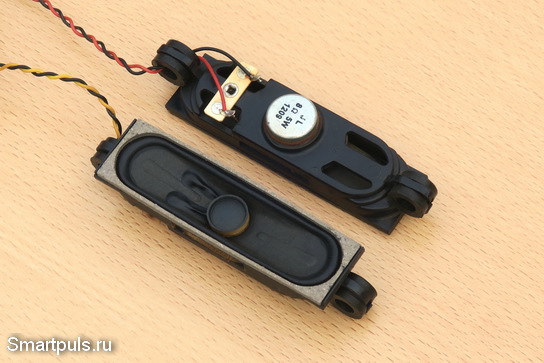

Динамики можно добыть из вышедшего из строя телевизора. Они интересны тем, что, как правило, они - узкие и длинные. По этой причине они идеально подходят для установки внутри кабельного короба, который тоже узкий и длинный.

А где взять такой телевизор?

Как правило, если у телевизора разбит экран, то его ремонт экономически не целесообразен.

Добыть такие телевизоры можно на сервисах вторичного рынка вещей, причём очень недорого, а иногда - и бесплатно.

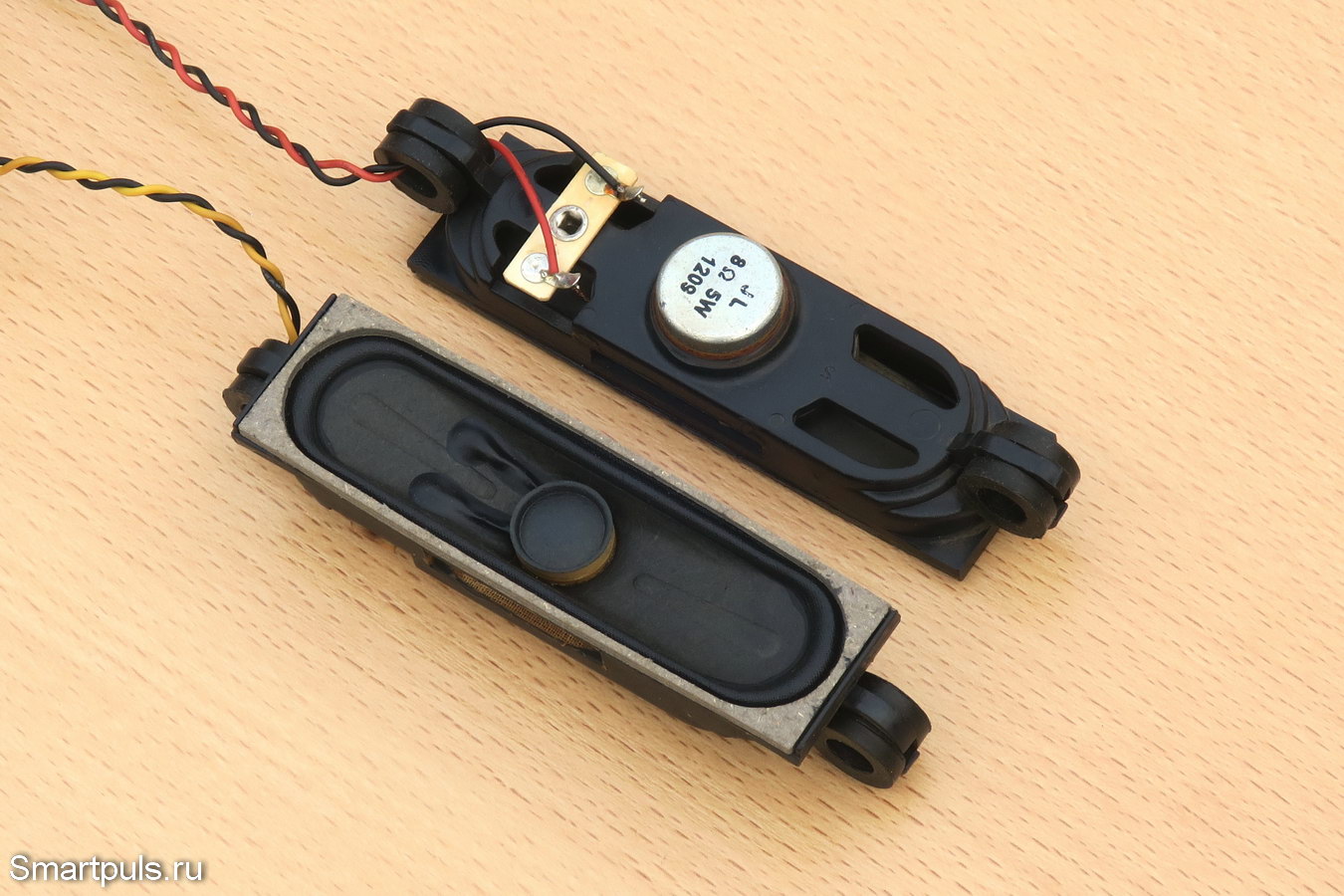

Автором динамики были извлечены из убитого телевизора Rubin RB-22SL1UF (диагональ 22 дюйма). Импеданс динамиков - 8 Ом, что благоприятно для питания саундбара от порта USB компьютера (т.к. динамики 4 Ом при большой громкости звука могут создавать слишком большое потребление по току, которое USB порт не осилит).

Если не удаётся добыть динамики бесплатно, то, в крайнем случае, их можно купить на Алиэкспресс. Например, динамики 5 Вт * Ом с размерами 30*70 мм можно купить у этого продавца, цена - около $2 за пару. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

А вот усилитель всё-таки точно придётся купить.

Если не требуется высокая мощность, то можно купить усилитель D-класса MH-M38, совмещённый с Bluetooth-каналом и внешней звуковой платой (вот это нам как раз пригодится!).

Купить можно на Алиэкспресс, например, у этого продавца. Цена - около $1.5. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Мощность усилителя - до 2.4 Вт на канал (при нагр. 4 Ом); при этом как сигнал, так и питание усилитель может получать от порта USB компьютера (подробности - в обзоре MH-M38).


Конструкция и изготовление саундбара своими руками

Лицевой стороной саундбара будет крышка кабельного короба, так как она более эстетична, чем та часть короба, которая при его штатном использовании прижимается к стене.

Теперь сверлим в крышке короба отверстия, которые будут образовывать решетку динамика. Это - очень важный момент, так как он будет определять внешний вид саундбара.

Чтобы отверстия получились ровными рядами, делаем их за несколько этапов.

На первом этапе острым кончиком ножа намечаем места для отверстий, которые будут образовывать решетку динамика. В данном случае отверстия располагались по сетке с шагом 5 мм.

Затем сверлим отверстия сначала тонким сверлом (около 1.5 мм).

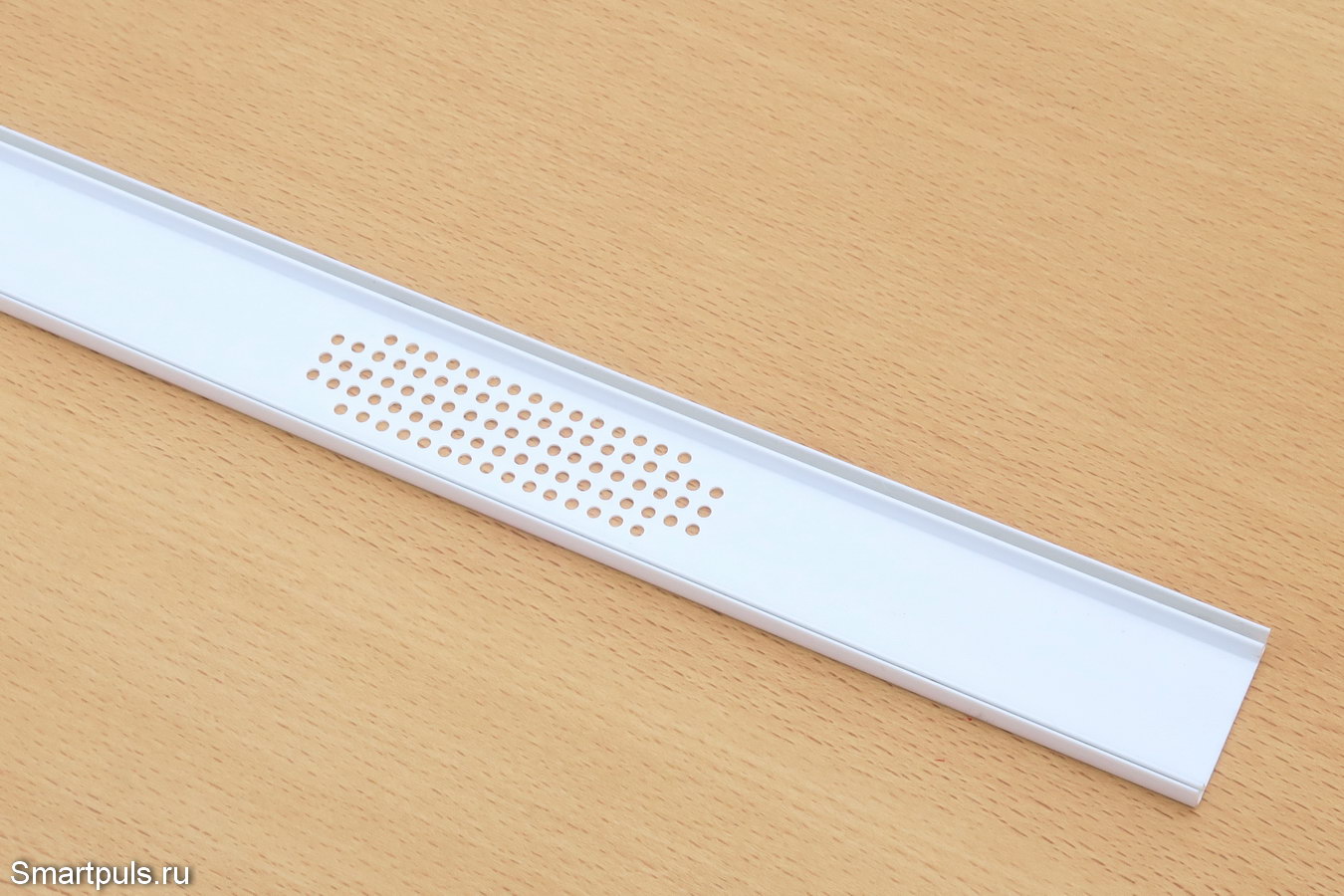

Затем, на последнем этапе, рассверливаем полученные отверстия более толстым сверлом (около 3 мм). Если делать отверстия сразу толстым сверлом, то его может "повести" в сторону, и тогда внешний вид решетки будет искажен.

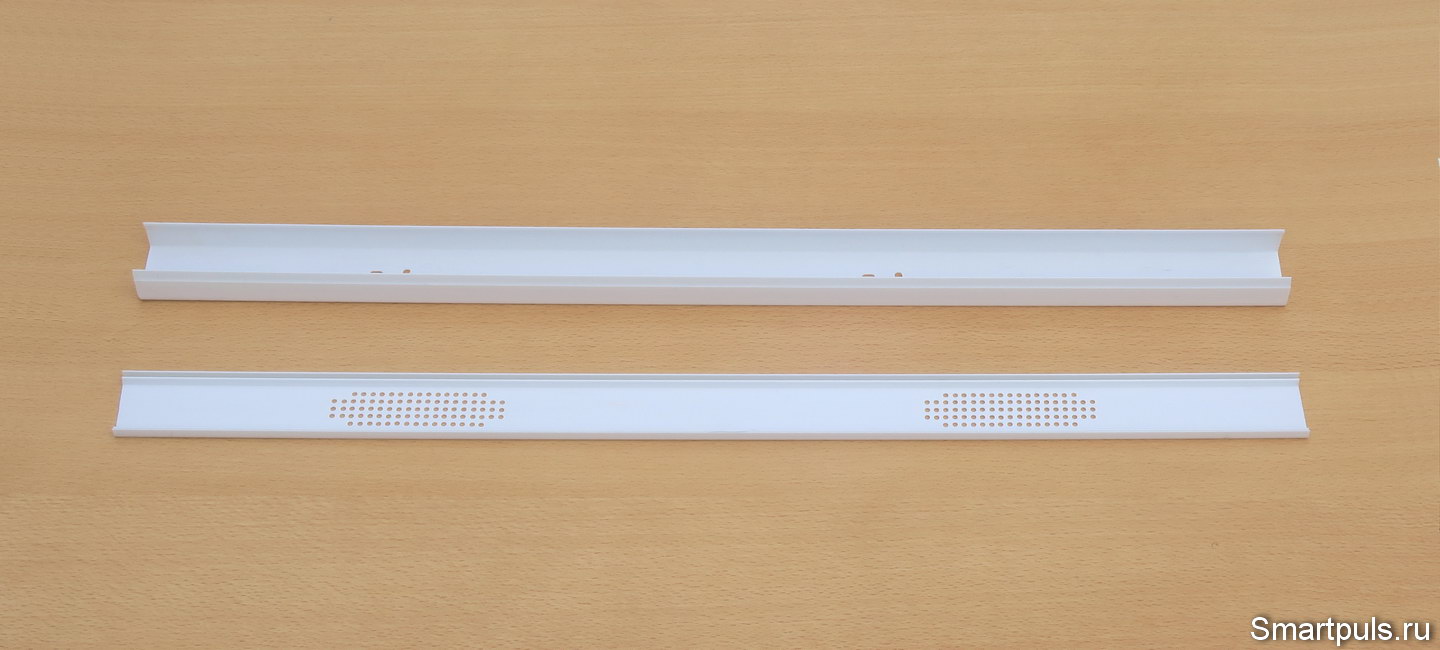

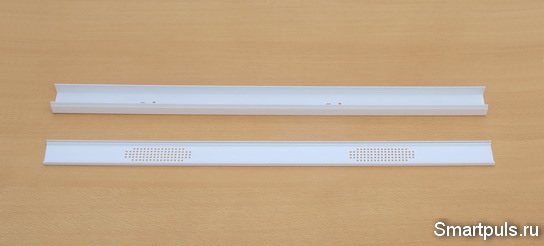

Так выглядел короб, полностью готовый к установке динамиков и усилителя:

Теперь - как закрепить динамики на лицевой панели.

Чтобы не портить внешний вид панели лишними отверстиями и винтами, был применён комбинированный метод.

Сначала динамики были закреплены на своих местах с помощью 4-х коротких полосок медицинского пластыря по углам динамиков.

Затем на противоположных сторонах каждого динамика в местах, свободных от пластыря, были уложены две жирные капли объёмного клея (силиконового).

Окончательно динамики прижимались к своим местам при захлопывании короба.

Если динамики окажутся слишком тонкими, то для того, чтобы они прижимались коробом, можно наклеить на заднюю сторону магнитной системы какой-либо упругий материал (резину или пористый материал от упаковки техники).


Усилитель перед установкой в саундбар был немного доработан.

Во-первых, в усилителе был замкнут накоротко диод "защиты от дурака" (переполюсовки питания). При соединении усилителя с источником питания с помощью стандартного кабеля микро-USB ошибки в полярности быть не может. В результате этой доработки немного повысится выходная мощность усилителя и улучшится его КПД.

Во-вторых, по питанию усилителя прямо на его контактные отверстия был припаян электролитический конденсатор 330 мкФ * 6.3 В для улучшения качества питания.

В коробе было расширено одно из крепёжных отверстий, чтобы через него можно было протянуть кабель с разъёмом микро-USB. Остальные отверстия были заклеены медицинским пластырем, а отверстие с кабелем не заклеивалось: оно осталось в качестве своеобразного акустического сопротивления для улучшения частотной характеристики.

Усилитель был закреплён на донышке короба с помощью единственного винта, так как в плате усилителя было предусмотрено только одно крепёжное отверстие.

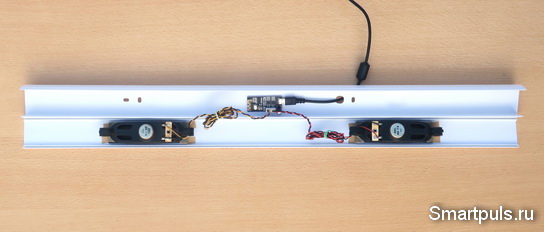

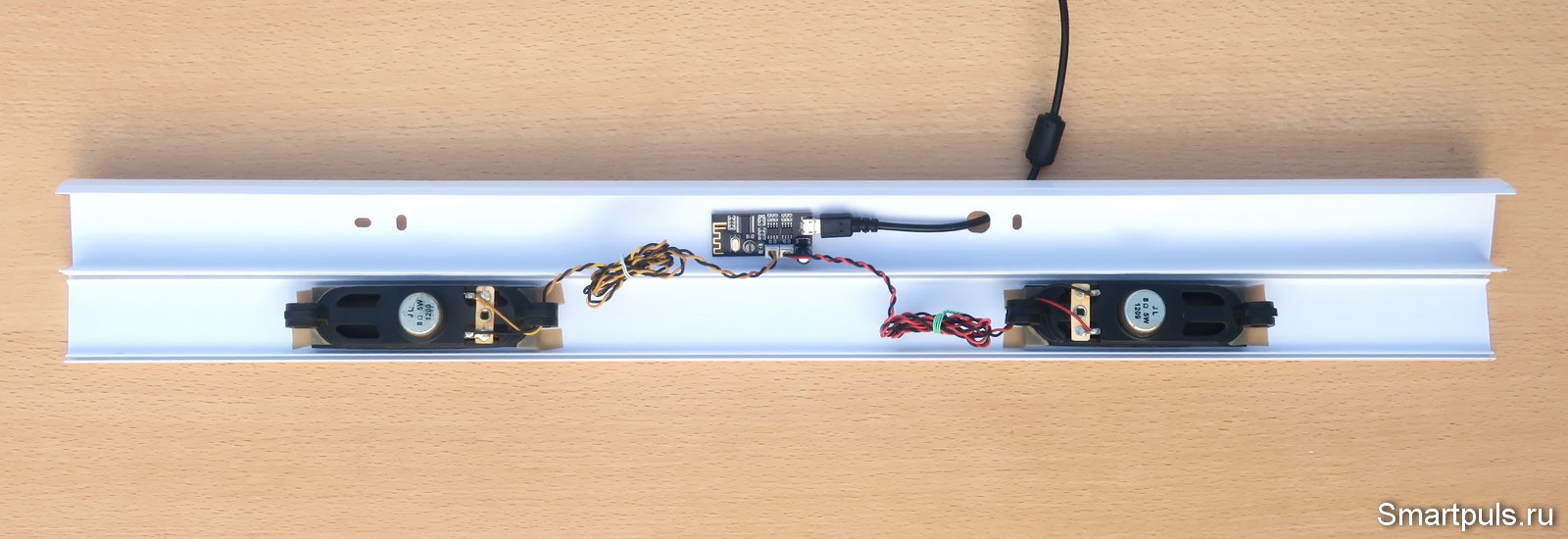

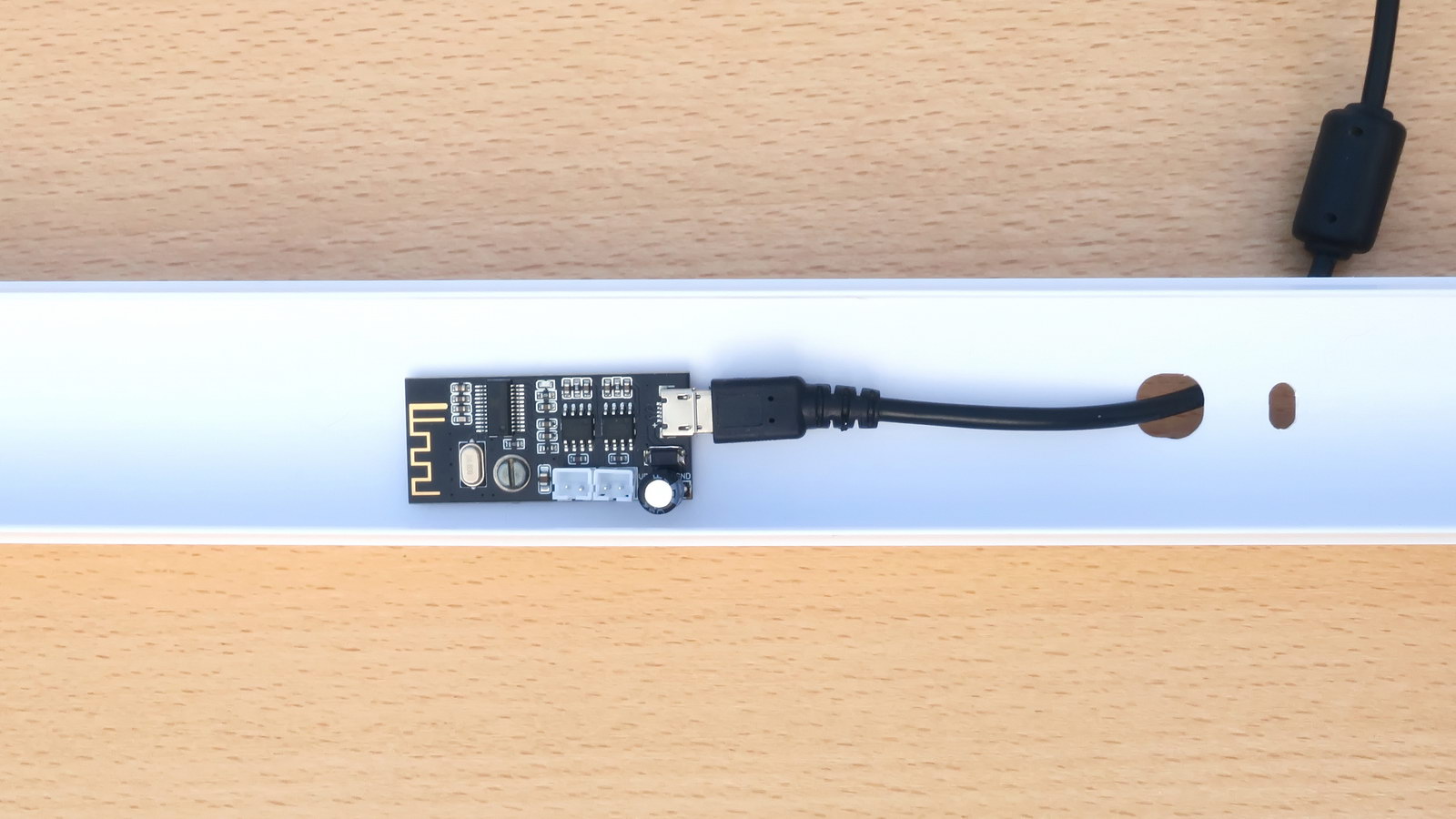

Так выглядели основные детали саундбара перед окончательной сборкой:

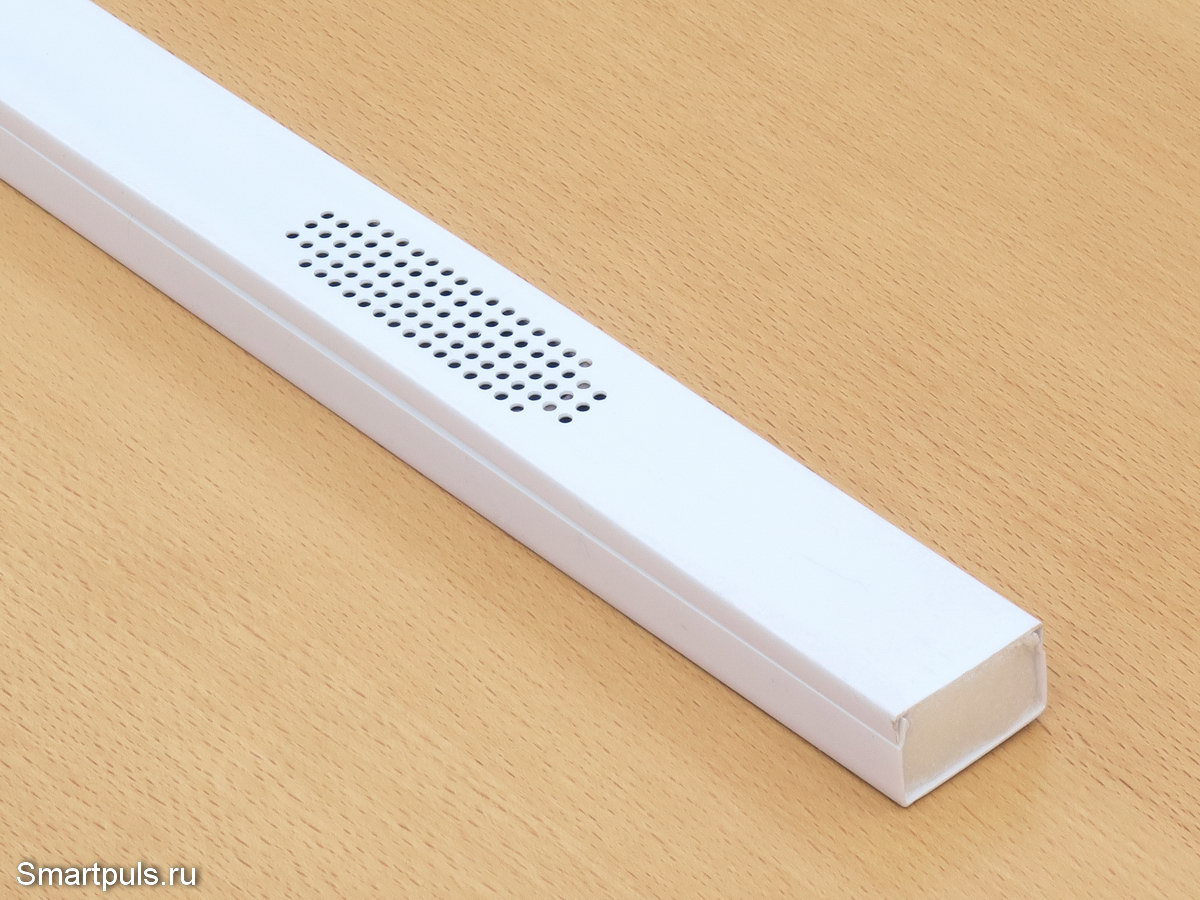

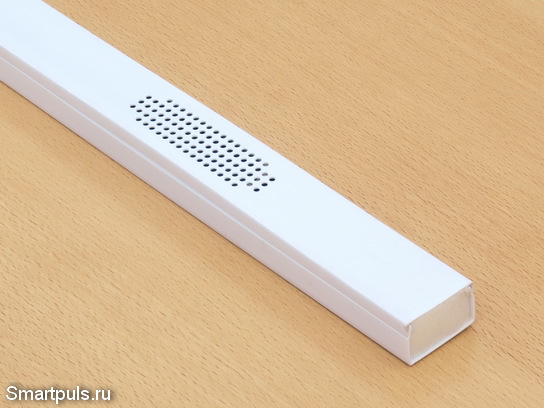

И, наконец, саундбар собран. На следующем фото - диагональный вид одного из торцов:

Перед установкой мягких торцевых заглушек в торцевые полости сайндбара была набита обычная вата. Она тоже играет роль акустического сопротивления и гасит лишние акустические резонансы.


Окончательная установка саундбара, его подключение и испытания

Саундбар был закреплён на верхней грани монитора с помощью обычного двухстороннего скотча:

Кабель micro-USB от усилителя саундбара был подключен к порту USB компьютера. По кабелю одновременно подаётся питание и аудио-сигнал в цифровой форме.

Чтобы компьютер подавал звук именно на встроенную звуковую плату саундбара, её нужно назначить звуковой картой по умолчанию (как это делается, описано по приведённой выше ссылке на обзор усилителя MH-M38).

Испытания показали, что максимальная громкость саундбара вполне достаточна для комфортной работы с компьютером.

Благодаря применённым ухищрениям удалось добиться достаточно ровной характеристики саундбара в области средних и высоких частот. Никакого "гула" или "бубнения" нет.

В тоже время низкие частоты почти отсутствуют: сказывается малый внутренний объём саундбара, да и динамики, похоже, тоже "режут" басы. В принципе, и при жизни телевизора, ставшего донором динамиков, низких частот тоже почти не было слышно.


Окончательный диагноз

Поставленная задача - сделать своими руками саундбар, который не занимал бы места на столе, - была полностью и с минимальными затратами выполнена.

Получившееся изделие, конечно, аудиофильским никак не назовёшь: нехватка в звуке низких частот более чем заметна.

Но для обычного звукового сопровождения рабочего процесса за компьютером будет достаточно и качества, и громкости звука.

К несомненным плюсам устройства надо отнести его крайне низкую стоимость: почти все детали, кроме усилителя, можно добыть бесплатно или почти бесплатно. Можно посоветовать поддерживать хорошие отношения с хозяйственной службой на Вашем предприятии (там могут заваляться обрезки кабельного канала), а также "прочесать" сервисы вторичного рынка вещей (там может найтись "убитый" телевизор бесплатно или за небольшие деньги). Телевизор лучше выбирать с небольшой диагональю (14-22 дюйма), т.к. в больших телевизорах и динамики могут оказаться большие. На крайний случай можно добыть динамики в убитых планшетах (но планшетные динамики слабее телевизионных).

Купить Bluetooth модуль MH-M38, совмещённый с усилителем и внешней звуковой картой, можно на Aliexpess; цена на дату обзора с учетом доставки - около $1.5.

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Всем спасибо за внимание!
