Bluetooth модуль MH-M18 (приемник): хороший звук за чуть больше доллара

Предисловие

Этот краткий обзор посвящен Bluetooth-плате MH-M18 (приемник). Эта плата - очень дешевая, и потому идеальной быть не может.

Но своя область применения у неё есть; и, если не пытаться добиться от неё невозможного, то пользоваться ей можно и нужно.

Плата принадлежит к серии Bluetooth-плат MH-Mx8. Эта плата, в отличие от других плат этой серии (MH-M28, MH-M38), предназначена только для работы с дополнительным усилителем; в то время как другие платы могут работать сразу на наушники (MH-M28), или даже на динамики или небольшие колонки (MH-M38).

Bluetooth модуль MH-M18 (приемник) - обзор
(кликнуть для увеличения, откроется в новом окне)

Описание, характеристики и схема подключения Bluetooth модуля MH-M18

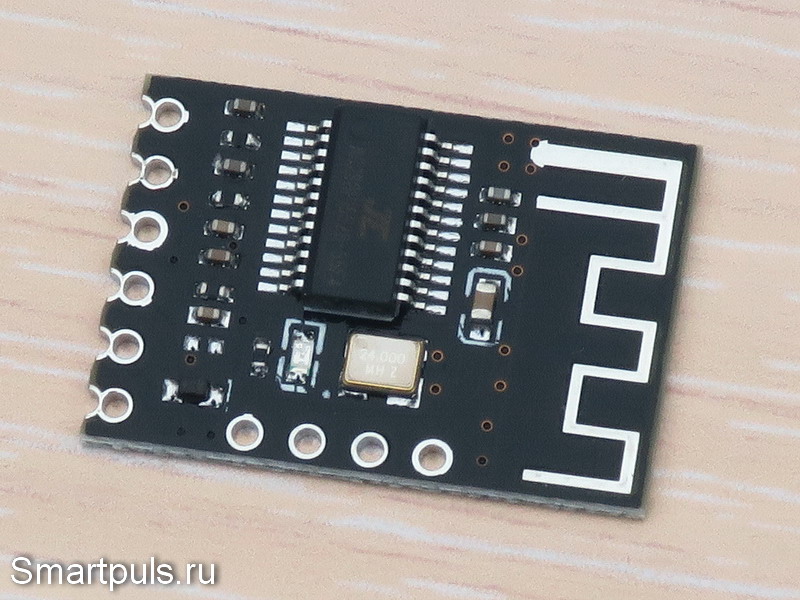

Плата - очень маленькая по габаритам: 25*15*1.5 мм.

Основной элемент платы Bluetooth-приемника - микросхема AC23BP15528-55F4 китайской компании ZhuHai JieLi Technology Co. (логотип похож на букву "Пи", но на самом деле это соединённые вместе буквы J и L).

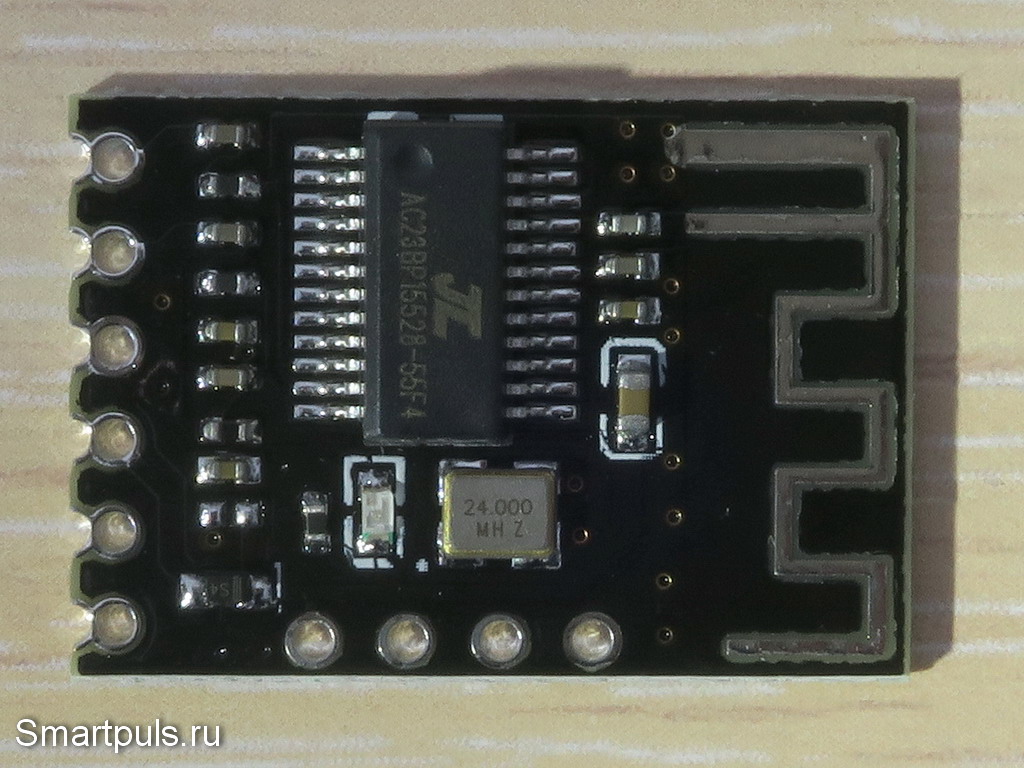

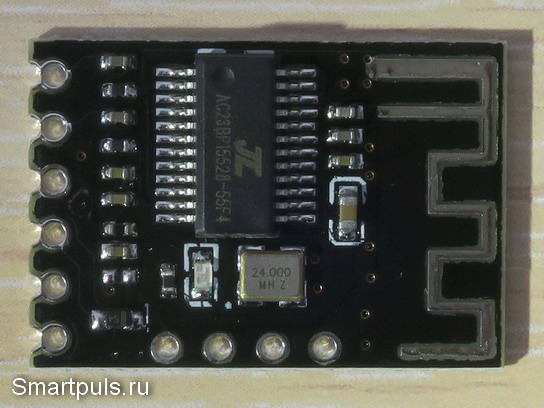

Bluetooth модуль MH-M18 - обзор, схема подключения

На некоторых других фото в Интернете микросхема промаркирована именно как MH-M18. Возможно, что эта маркировка нанесена поверх затёртой маркировки фирмы JieLi; а может, и наоборот: микросхема JieLi является функциональной копией микросхемы MH-M18.

Точно это установить вряд ли получится: ни для одной из них найти datasheet-ты не удалось.

Кроме микросхемы, на плате расположены кварцевый генератор 24 МГц и необходимая резисторно-конденсаторная обрязка.

Кроме того, на плате установлен диод "защиты от дурака" (от переполюсовки питания). Расположен он на фото платы в левом нижнем углу и обозначен S4.

На выходе установлены последовательные RC-цепочки 10 кОм + 1 мкФ (резисторы - чёрные, конденсаторы - коричневые). Реальная ёмкость конденсаторов составила около 0.9 мкФ.

И вот из этого проистекает очень важный вывод! Фактически, из-за резисторов на выходе, проводники, соединяющие выходы этой Bluetooth-платы со входами последующего усилителя, будут "подвешены в воздухе" и будут ловить на себя все наводки от всех устройств и кабелей питания сетевого напряжения. Обычно на выходах аналоговых устройств резисторы не подключают, и низкоомные выходы поглощают помехи и наводки. Здесь этого происходить не будет.

Поэтому соединение модуля с последующим усилителем надо выполнять способами, защищающими от помех. Это могут быть экранированные провода, провода типа "витая пара" (один из проводников которой - "земляной"), или параллельные проводники в одной оболочке вместе с проводником "земли" (вариант - плоский кабель, в котором сигнальные проводники чередуются с "земляными").  Либо нужно выполнять соединения обычными, но очень короткими проводами.

Теоретически, можно попытаться закоротить резисторы в выходных RC-цепочках, но они здесь настолько малы, что не каждому пользователю это будет по силам.

Теперь взглянем на обратную сторону платы:

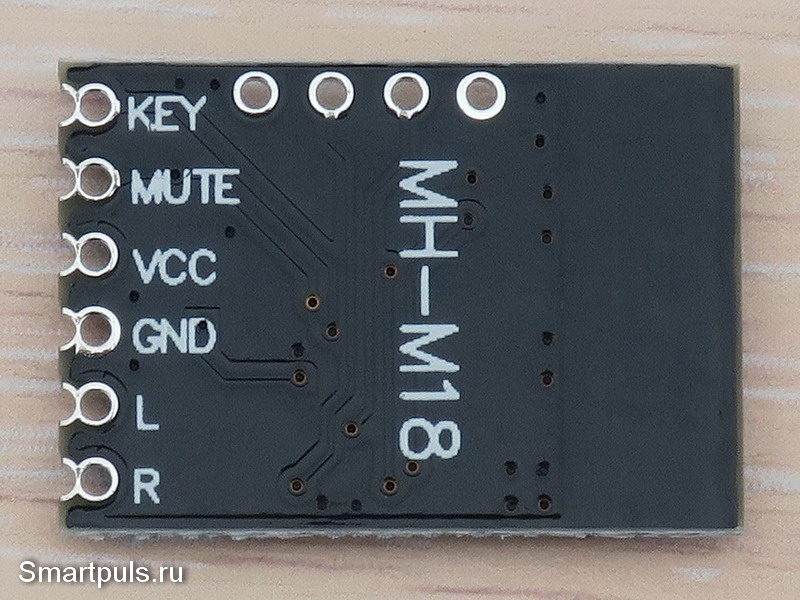

Схема подключения Bluetooth-платы MH-M18

Вы не видите на этой фотографии схему подключения модуля MH-M18, а она там есть! То есть, на самой плате расписано, что куда подключать.

Небольшого комментария заслуживает только контакт MUTE - это выход для управления внешним усилителем (модуль Bluetooth может передавать ему команду на отключение звука).

На плате есть контакт для подключения кнопок управления (KEY). Схема их подключения есть на страницах продавцов платы, приведём её и здесь:

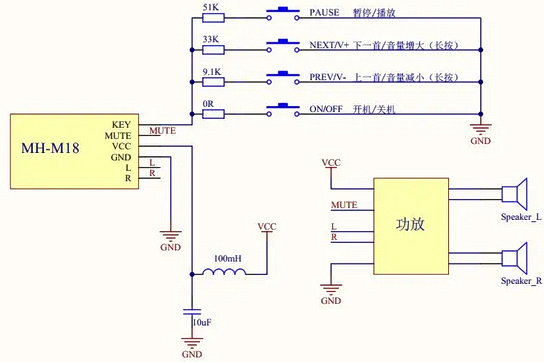

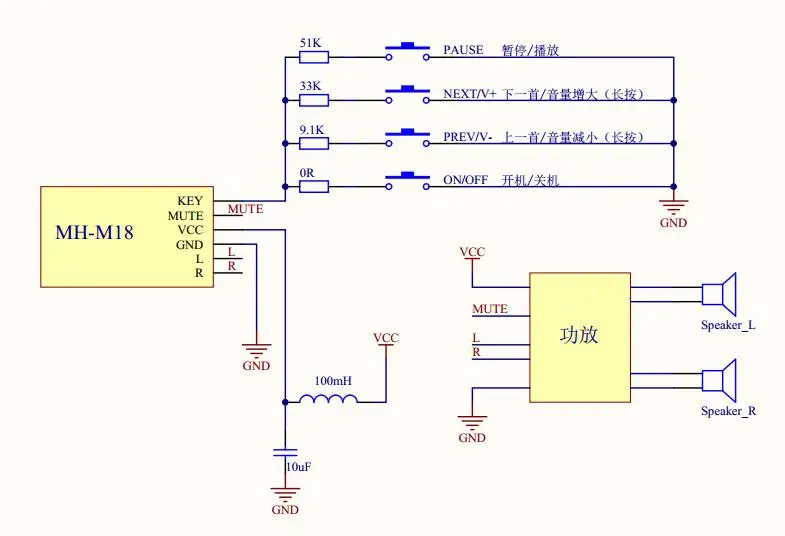

Схема подключения Bluetooth-модуля MH-M18 к кнопкам управления

 Тест подтвердил, что кнопки управления треками (вперёд-назад) одновременно управляют и громкостью при их длительном нажатии (больше-меньше).

Антенна Bluetooth  видна на плате невооруженным глазом.

Назначение 4-х контактных площадок сверху осталось неизвестным.

Поддерживаемые модулем кодеки в ходе теста определить не удалось, но, скорее всего, по традиции для недорогих Bluetooth-модулей, поддерживается только кодек SBC (что неплохо, но аудиофилы его не почитают).

Вот, собственно, и всё, что можно сказать об устройстве Bluetooth-платы MH-M18.


Тест Bluetooth-модуля MH-M18

Для тестирования был собран тестовый стенд, показанный на следующем фото:

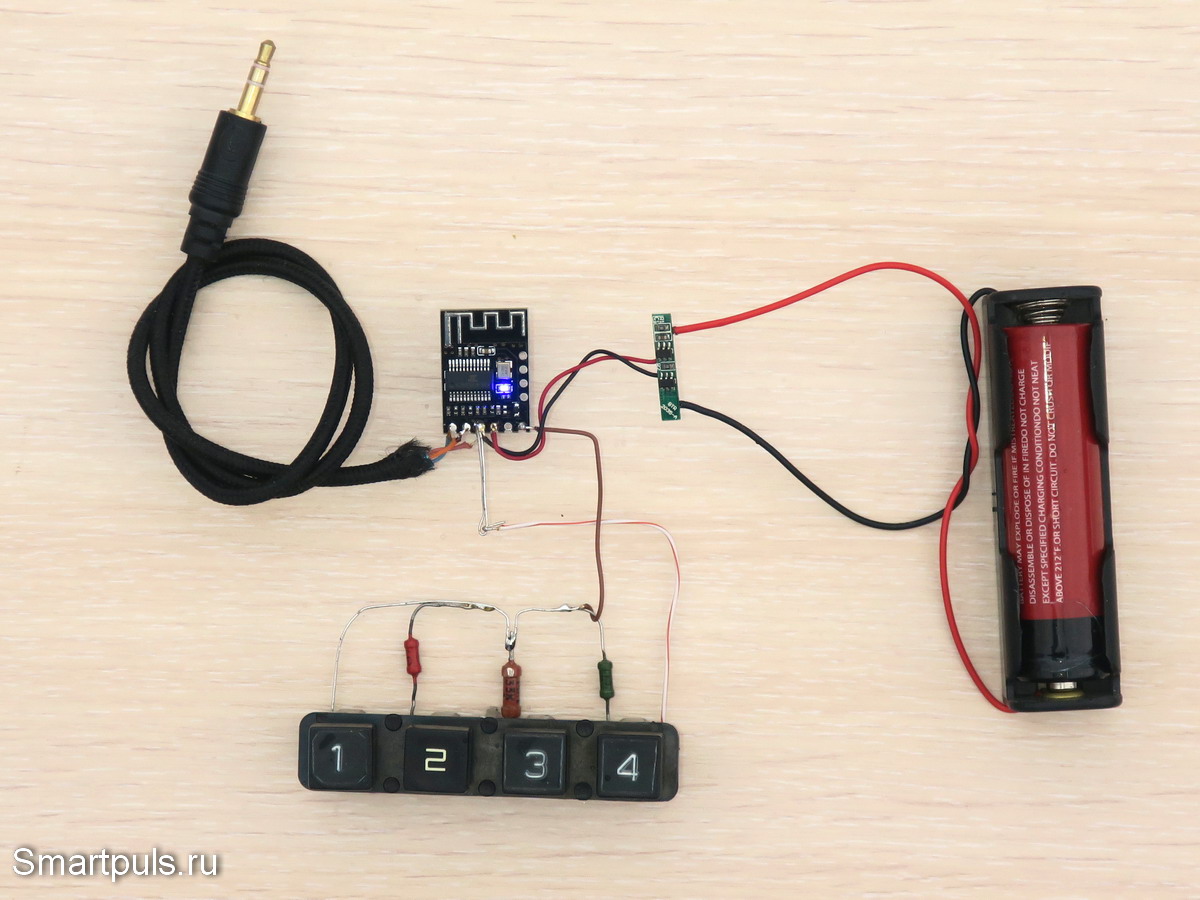

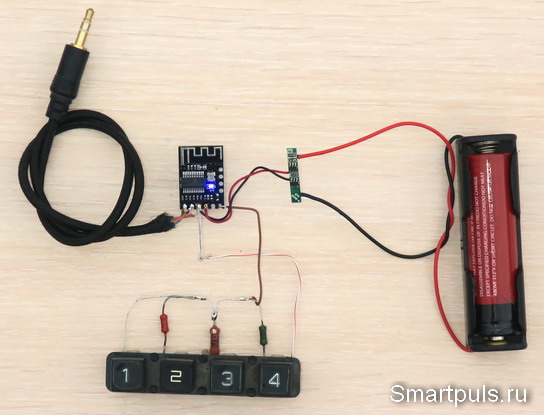

Действующий макет подключения Bluetooth-модуля MH-M18

Стенд включает в себя, кроме платы MH-M18, блок из 4-х кнопок, кабель со штырьковым аудио-разъёмом 3.5 мм (подключен к выходу), держателя с литиевым аккумулятором типоразмера 18650 и платы защиты для него же (во избежание переразряда).

В схеме нет механического выключателя (макет выключался извлечением аккумулятора из держателя), но при "боевом" применении платы он должен быть установлен, так как потреблением платы в простое пренебречь нельзя (как оказалось).

Испытания начинаем с сопряжения платы с источником сигнала по Bluetooth.

И вот здесь уже выяснилась важная особенность: модуль упорно не хотел сопрягаться по Bluetooth с компьютерами под Windows (было проверено на двух компьютерах: ноутбуке и обычном компьютере с подключением USB Bluetooth-адаптера ("свистка"). Было сделано много попыток, но сопряжение так и не заработало.

Со смартфоном под Android сопряжение проходило легко и быстро, но только при полностью заряженном аккумуляторе (до 4.1 - 4.2 В). При напряжении аккумулятора 3.8 В сопряжение получалось плохо (не с первой попытки). Видимо, потеря напряжения на диоде "защиты от дурака" на 0.6 В оказывалась критичной. Обладатели умелых рук могут его закоротить, и, тем самым, расширить диапазон работоспособности по напряжению питания (но после этой операции перепутывать полярность питания нельзя!).

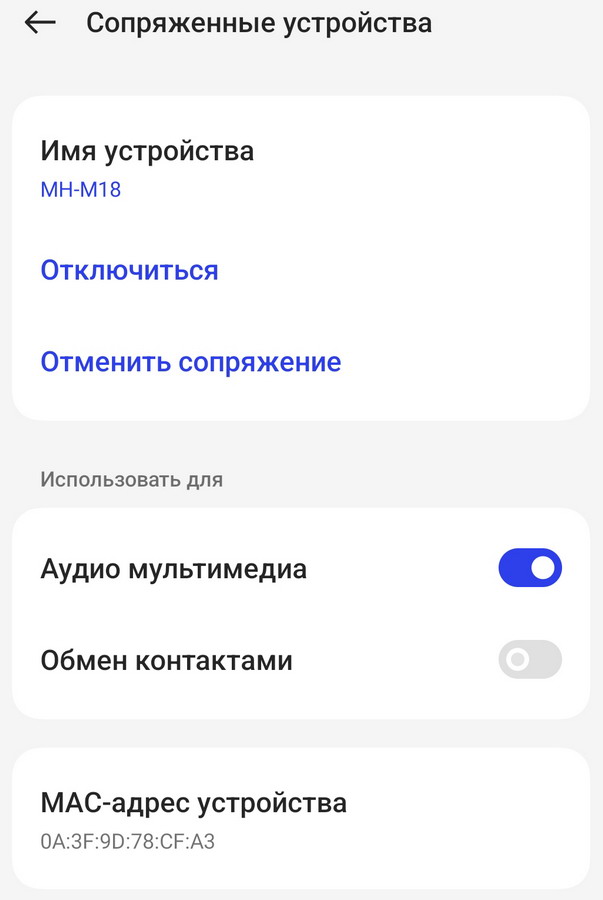

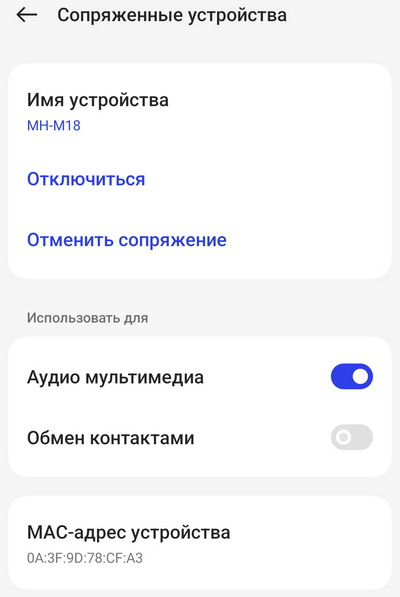

Сопряжение bluetooth модуля MH-M18 со смартфоном

Для проверки работы на синусоидальном сигнале использовалось приложение Frequency Generator.

Максимальное напряжение на выходе Bluetooth-модуля на синусе 1 кГц составило 1.06 В "пик-пик" (нормально).

Уровень шумов - низкий, но они заметны в паузах, если вплотную поднести ухо к колонке на максимальной громкости усилителя. Заметен рост шумов по сравнению с короткозамкнутыми входами усилителя.

При реальном прослушивании музыки впечатления - хорошие, хотя, может быть, несколько не хватало высоких (решается эквалайзером со стороны источника сигнала).


Потребление MH-M18 по питанию:

выключен - 8.7 мА;

включен, но не сопряжен - 8-20  мА (потребление сильно "скачет", возможно, и из-за того, что светодиод моргает);

включен и сопряжен - 11.5 мА;

включен и воспроизводит музыку - 17-18 мА.


Итоги и выводы

Протестированный Bluetooth-модуль MH-M18 показал себя не универсальным устройством (не работает с компьютерами под Windows), но вполне пригодным для большинства бытовых применений, когда музыка воспроизводится со смартфона.

Качество звука - вполне удовлетворительное, хотя и не аудиофильское.

Область применения: модернизация различных аудио-устройств, не имеющих канала Bluetooth, в устройства, обладающие таковым.

Как вариант, возможна установка модуля совместно с усилителем в корпуса отживших свой век устройств: транзисторных приёмников, трёхпрограммных громкоговорителей и тому подобных. В результате получатся устройства в стиле глубокого погружения в ретро. :)

Питать модуль можно стандартным напряжением 5 В, но после доработки (замыкания диода) - и напрямую от литий-ионного аккумулятора.

Купить Bluetooth модуль MH-M18 можно на Aliexpess, цена на дату обзора - около $1.2.
