"Скелетный" деревянный корпус для усилителя своими руками (концепция)

Предисловие

Данный материал публикуется на правах идеи (концепции). То есть, итоговое изделие, представленное далее, не отличается изяществом и тонкостью отделки, а представляет собой только образец для возможного развития предложенной идеи и её "доведения до ума". Впрочем, получившийся усилитель в деревянном корпусе оказался вполне функциональным и используется по прямому назначению: для усиления сигнала с линейного аудио-выхода компьютера.

Сама идея открытого корпуса "скелетной" конструкции возникла из использования такой конструкции в других областях электроники: существуют корпуса для компьютеров открытого типа; а также современные ламповые усилители тоже выпускаются в виде полуоткрытых конструкций (лампы выступают над корпусом, остальная электроника скрыта внутри него).

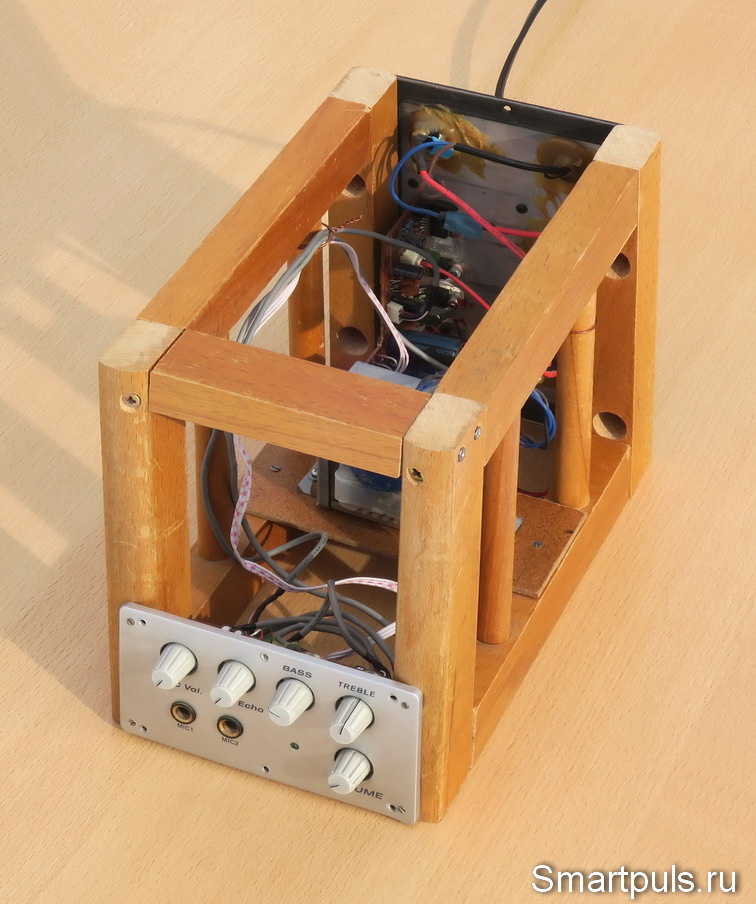

Деревянный корпус для усилителя открытого (скелетного) типа - сборка


Материалы для корпуса

В данном случае корпус был изготовлен из деталей старой мебели, пришедшей в негодность по внешнему виду. Хотя я и старался выбирать наиболее сохранившиеся части, всё равно на многих деталях заметны царапины и потёртости.


Электроника усилителя

Схему усилителя я здесь приводить не буду, так как усилитель собран из блоков, оставшихся от других устройств (сгоревших и отремонтированных). Вряд ли ещё у кого-то окажется точно такой же набор блоков.

В общем случае для сборки усилителя потребуется три основных блока: блок питания, темброблок и, собственно, сам усилитель мощности. Плюс к этому потребуется разная "мелочёвка", вроде разъёмов для входов и выходов, выключатель и шнур питания.


Конструкция деревянного корпуса для усилителя

Корпус открытого типа имеет тесно связанные друг с другом достоинство и недостаток.

Открытый корпус обеспечивает хорошую вентиляцию и охлаждение деталей. Но одновременно по этой же причине там будет осаждаться больше пыли, чем в закрытом корпусе с отверстиями для вентиляции. Зато эта пыль будет хорошо видна, и владелец будет видеть, что усилитель пора чистить (продувать). :)

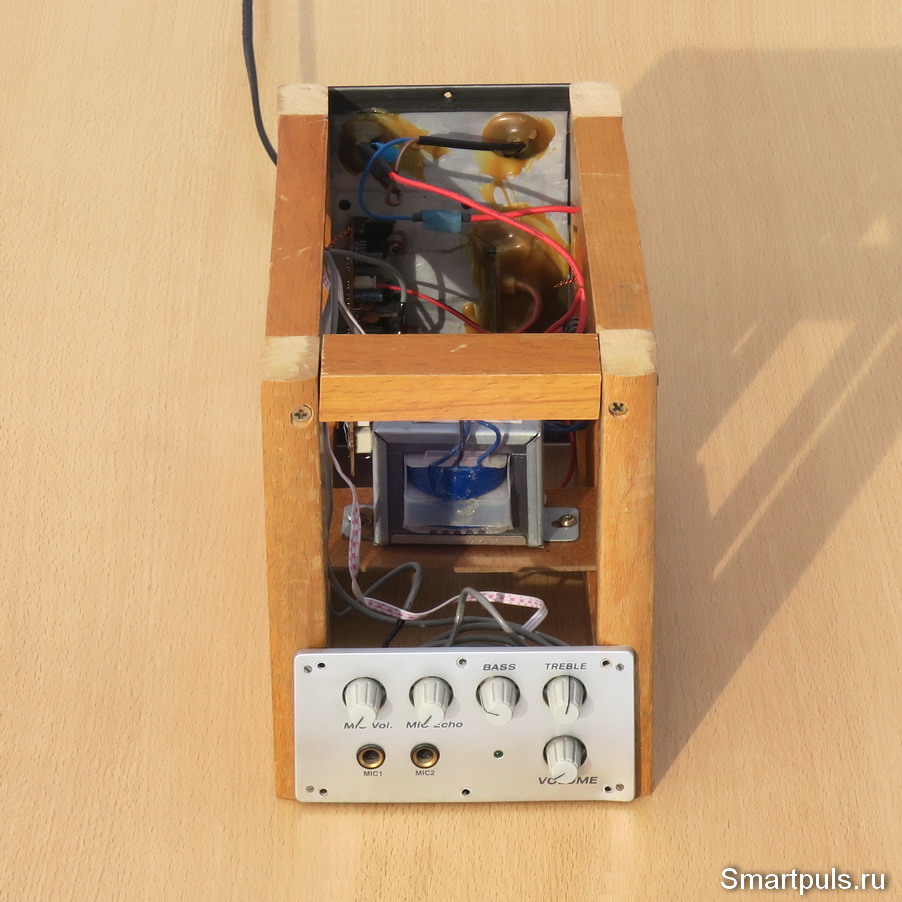

Вид усилителя спереди:

Конструкция деревянного корпуса для усилителя

Из-за конфигурации применённых блоков конструкция получилась высокой, что не соответствует нынешним тенденциям: низкие плоские конструкции. Но, напомню, это только частный случай на правах идеи.

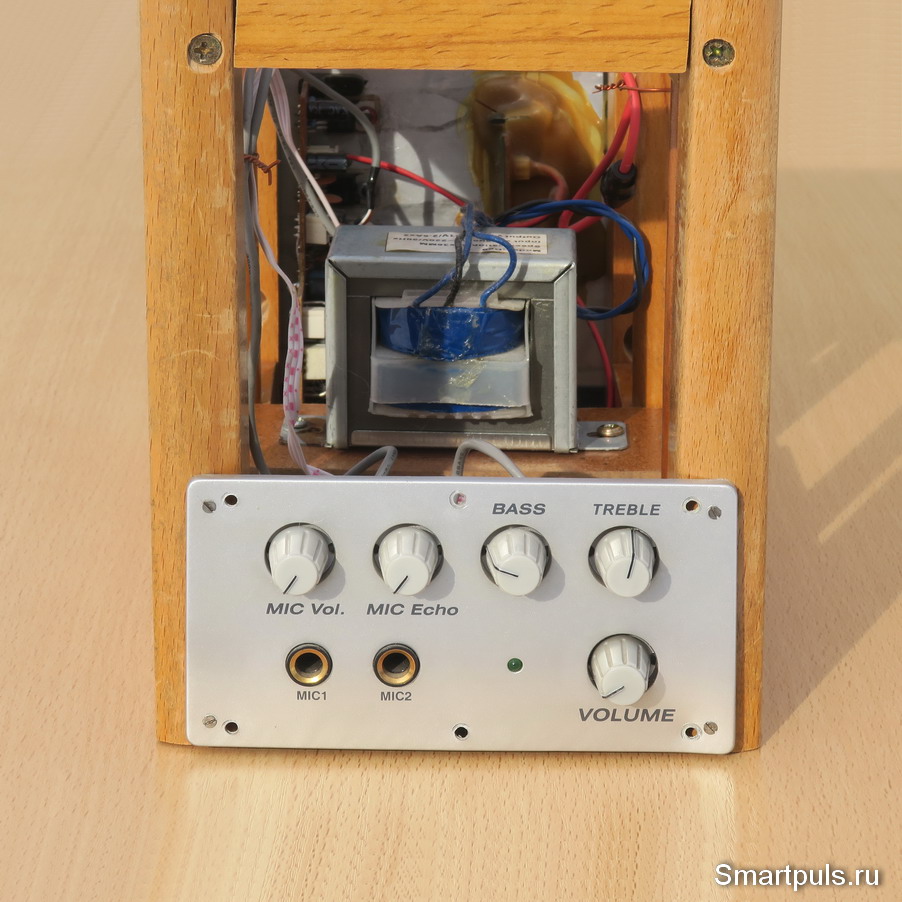

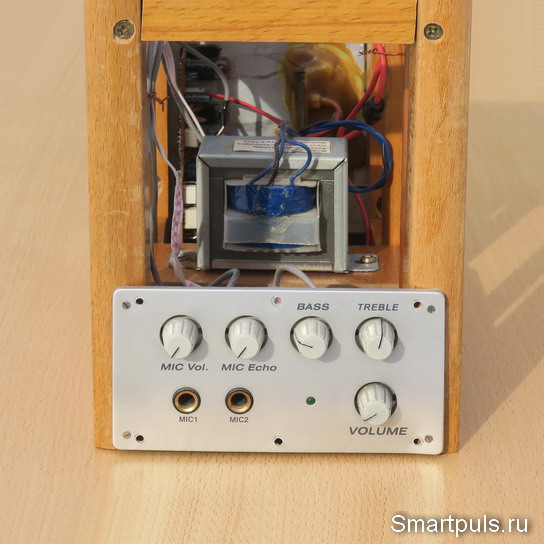

Вид усилителя спереди крупным планом:

"Скелетный" деревянный корпус для усилителя своими руками - вид спереди

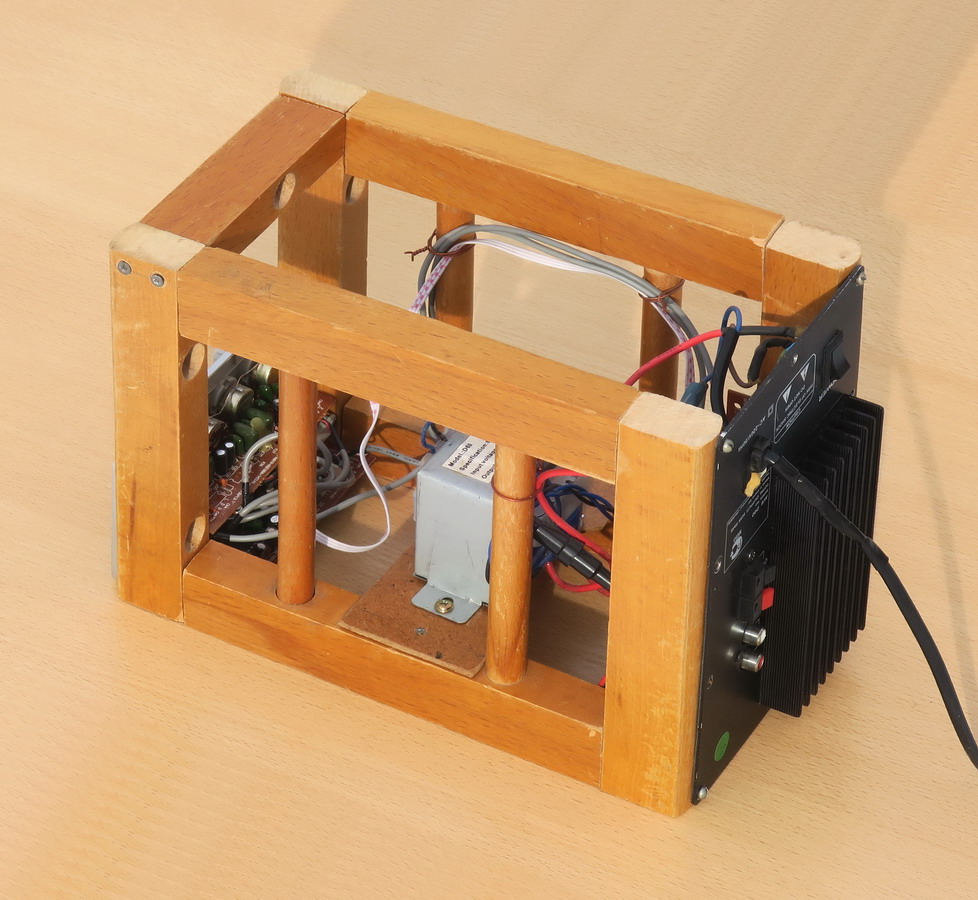

Теперь - диагональный ракурс сбоку и сзади:

"Скелетный" корпус усилителя из дерева

В данном случае был применён усилитель мощности класса AB с присущей ему довольно высокой рассеиваемой мощностью. В связи с этим ему потребовался радиатор с большой площадью поверхности, который был вынесен на заднюю сторону корпуса усилителя.

Слаботочные кабели, идущие от темброблока к оконечному усилителю, с помощью проволочных стяжек проложены поодаль от силового трансформатора для снижения уровня наводок.

Также на заднюю панель выведены входные и выходные разъёмы.

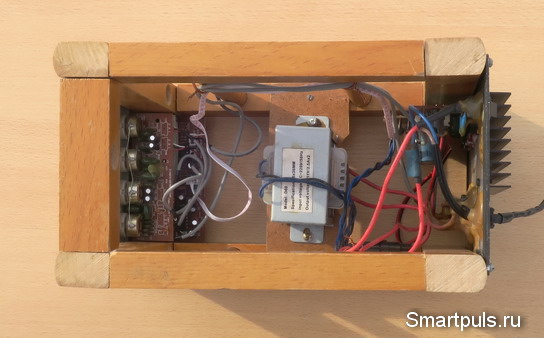

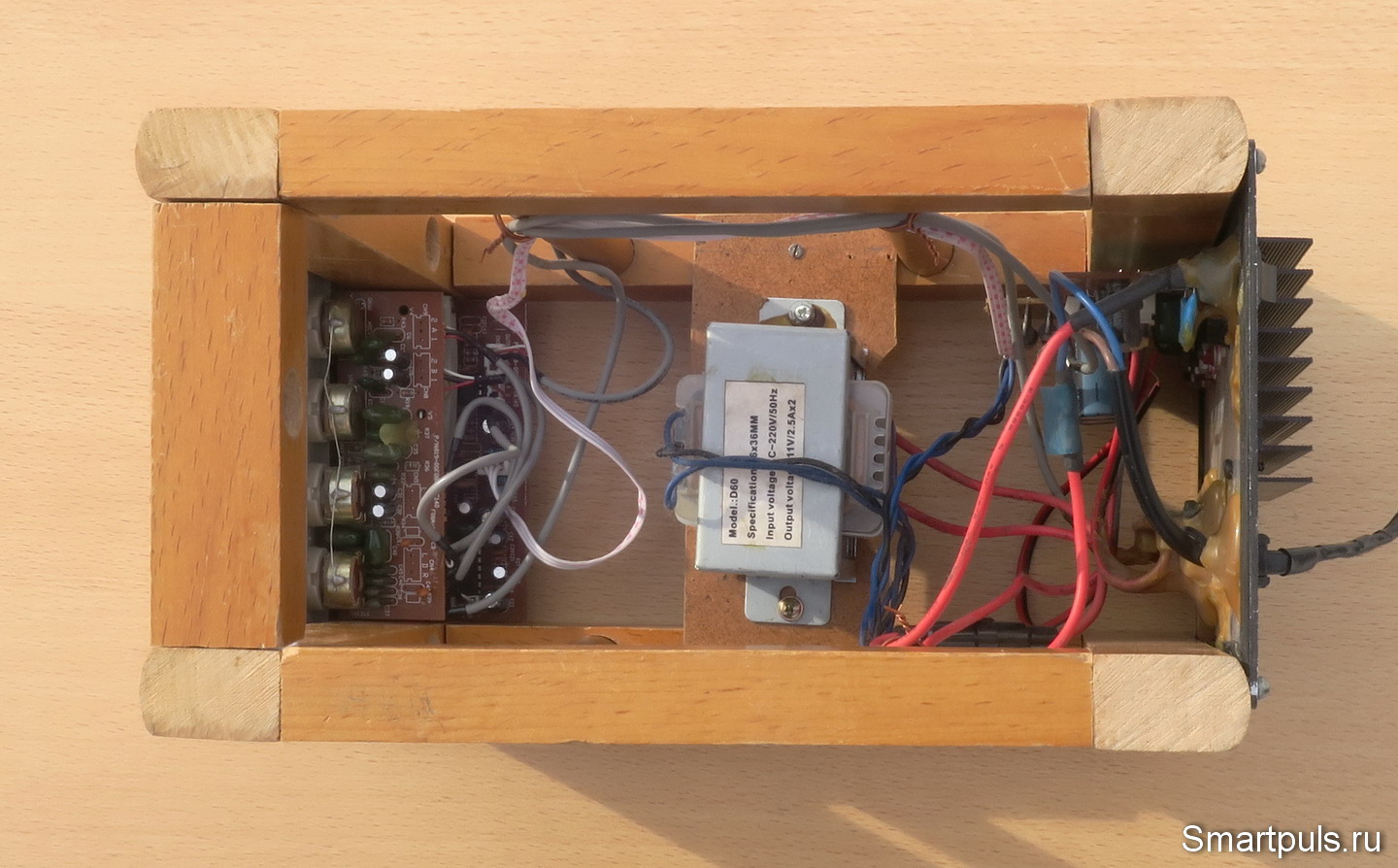

И, наконец, вид на корпус усилителя из дерева сверху, что позволит завершить рассмотрение компоновки:

"Скелетный" корпус усилителя из дерева - компоновка

Использование трансформаторной схемы питания и оконечного усилителя класса AB жестко задали компоновку усилителя: спереди - темброблок, затем трансформатор, затем - оконечный усилитель мощности звука (УНЧ, УМЗЧ).

В случае применения импульсного блока питания и усилителя класса D их габариты и рассеиваемая мощность значительно снизятся, и тогда появится больше свободы в их компоновке; только блок регуляторов обязан будет остаться спереди.

Кроме того, можно будет снизить высоту корпуса усилителя и сделать его более плоским (по веянию моды).

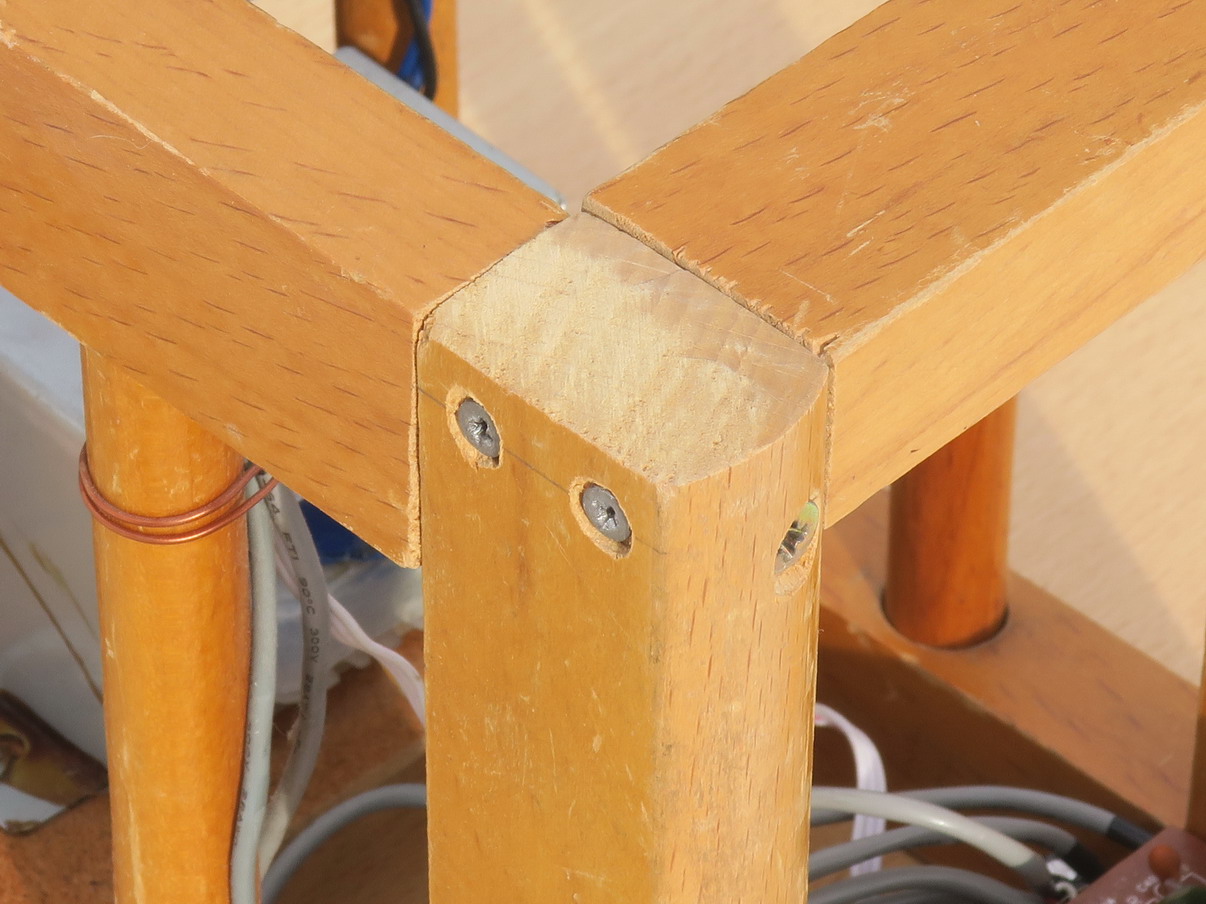

Соединение деревянных деталей было выполнено с помощью шурупов:

Соединение деталей в корпусе усилителя из дерева

Для красоты ещё можно было бы скрыть головки шурупов, закрыв их пластиковыми заглушками (есть в продаже в строительных магазинах и хозмагах, но не во всех).


Итоги и выводы

Открытая конструкция корпуса, когда видны все составляющие части устройства, до сих пор необычна и вызывает противоречивые чувства у авторов таких конструкций и их гостей.

Но в любом случае она привлекает внимание и интерес окружающих и показывает им Вашу рукодельность и нестандартный подход к техническим решениям!

Если же рассматривать её с чисто технической точки зрения, то она имеет неоспоримое преимущество в виде улучшения теплоотвода от электронной части устройства; а особенно - от силовой электроники.

Чтобы это преимущество не потерять, достаточно лишь следить за состоянием запылённости устройства (вовремя чистить).

И, конечно, деревянный корпус для усилителя - не единственный вариант открытого корпуса. Аналогичный корпус можно также изготовить из квадратного или прямоугольного металлического профиля; разве что работа с металлом - несколько сложнее и требует большей точности в подгонке деталей.



Обзоры усилителей класса AB - здесь.


Обзоры усилителей класса D - здесь.


Весь раздел "Сделай сам! (DIY)" - здесь.



  Ваш Доктор.
 28 февраля 2024 г.
