 Тестер компонентов LCR-TC1

 Обзор


 Недорогой универсальный тестер радиодеталей LCR-TC1 - тест и обзор

     Оглавление:
   1. Внешний вид, конструкция и схема

   2. Тестовые испытания (удачные измерения)

   3. Тестовые испытания (неудачные измерения)

   4. Как работает тестер компонентов LCR-TC1?

   5. Окончательный диагноз и рекомендации



Предисловие

Конечно, современные цифровые мультиметры обладают широкими возможностями, и во многих случаях их достаточно для проверки многих типов радиоэлементов (резисторов, конденсаторов, диодов, транзисторов).

Но более универсальными и полезными приборами для проверки компонентов являются специализированные приборы - тестеры компонентов (радиодеталей).

Такие устройства могут проверять более широкий спектр типов радиодеталей, чем традиционные мультиметры; и при этом они ещё и более удобны в применении.

В этом обзоре будет рассмотрен тестер компонентов LCR-TC1. Этот тестер продаётся как на китайских интернет-площадках, так и в российских радиомагазинах (по сильно завышенной цене, но покупателям - юридическим лицам деваться некуда).

Купить тестер компонентов LCR-TC1 можно на Алиэкспресс здесь, "Цена вопроса" - от $13.5.

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

 Можно попытаться найти российского продавца на Яндекс.Маркет, цена от 1900 российских рублей.

Реклама. ООО "Яндекс" ИНН 7736207543

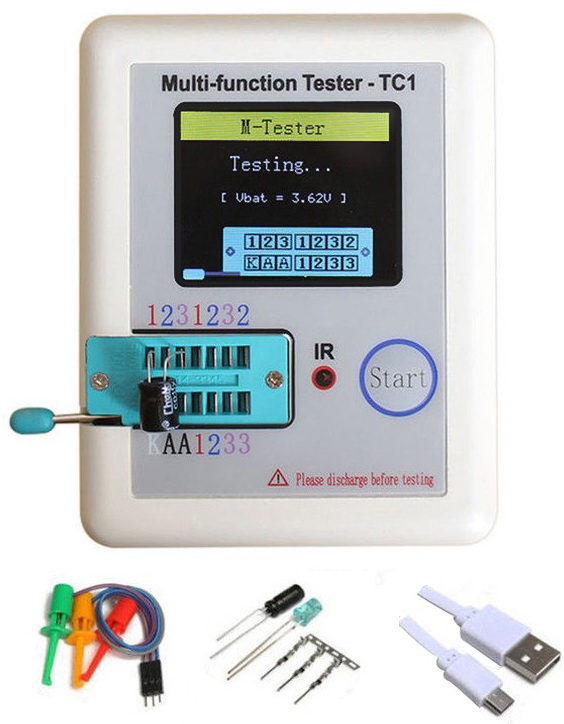

Тестер LCR-TC1 и его комплектация
Тестер компонентов LCR-TC1 и его комплектация (изображение с сайта Алиэкспресс)

Основные технические характеристики тестера компонентов LCR-TC1

В применении тестера есть "тонкость": продавцы ничего не говорят о его точности! Выяснить её - как раз и будет одним из основных предметов обзора.

На страницах торгующих организаций перечисляются только виды тестируемых компонентов:

- транзисторы;
    - диоды и диодные сборки из сдвоенных диодов;
    - диоды Зенера (стабилитроны) до 35 В;
    - светодиоды;
    - тиристоры и симисторы;
    - резисторы;
    - конденсаторы;
    - индуктивные элементы.

Кроме того, есть возможность измерения напряжений (до 4.5 В) и декодирования сигналов ИК-пультов дистанционного управления (в формате Hitachi, весьма распространённом у китайских производителей).

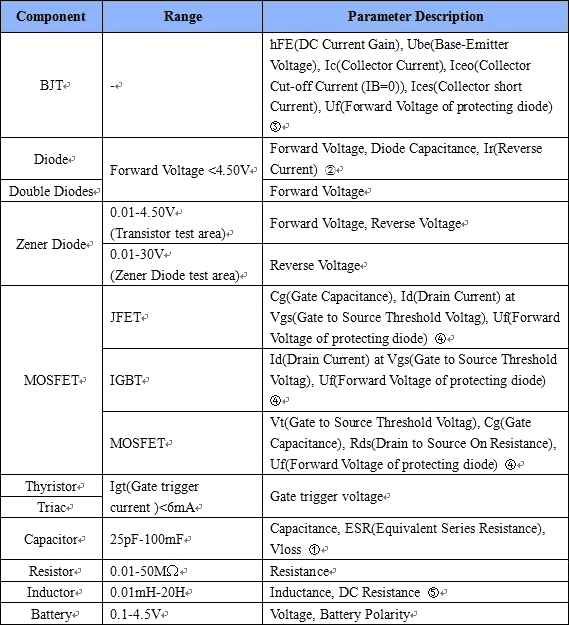

Проверяемые прибором параметры и их обозначения на экране прибора представлены в следующей таблице:

параметры, проверяемые тестером компонентов LCR-TC1  и их обозначения на экране прибора

Прибор имеет цветной LCD-экран на основе TN-матрицы размером 1.8 дюйма по диагонали с разрешением 160*128 пикселей.

Прибор имеет автономное питание от литий-ионного аккумулятора (ёмкость может быть разной в разных поставках).

Габариты прибора - 70*90*26 мм.

В продаже имеются также аналогичные приборы LCR-T7 и LCR-T7-H (LCR-T7H).

Многие интересуются, чем отличаются тестеры LCR-TC1, LCR-T7 и LCR-T7H?

Эти приборы (LCR-T7 и LCR-T7H) не отличаются от тестируемого в этом обзоре LCR-TC1 по возможностям измерений, но могут иметь различные модификации по разрешению экрана: могут быть как с разрешением 160*128, так и с разрешением 128*128.

Кроме того, у прибора LCR-T7-H (LCR-T7H) - более современный и производительный процессор (что, правда, вряд ли будет иметь существенное значение).

Чтобы разобраться, с каким именно экраном можно купить прибор у того или иного продавца на Алиэкспресс, надо смотреть фотографии в отзывах покупателей. Примеры возможных исполнений прибора с разными форматами экрана приведены на следующих фото (взяты из отзывов покупателей):

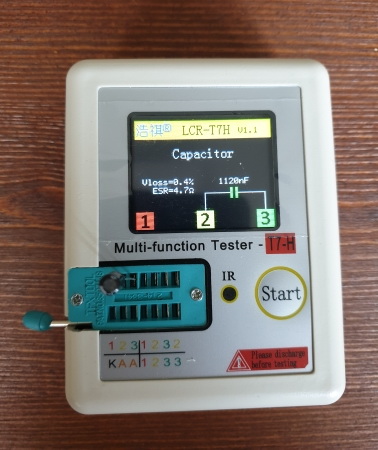

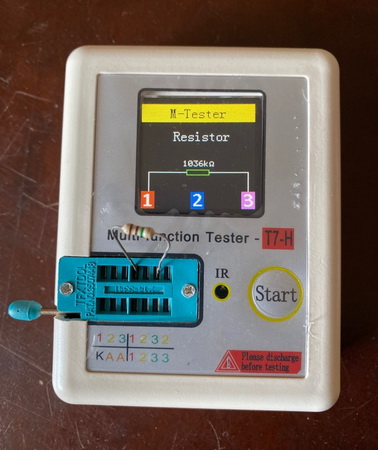

тестер радиодеталей LCR-T7H с маленьким экраном тестер радиодеталей LCR-T7H с большим экраном

Приборы с разным разрешением экрана различаются также, само собой, и прошивками. Здесь могут быть "тонкости", которые трудно предсказать.

Но, в любом случае, все три перечисленных прибора (LCR-TC1, LCR-T7 и LCR-T7H) - значительно приятнее "древнего" бескорпусного прибора LCR-T4, имеющего монохромный дисплей и не имеющего встроенного аккумулятора.

Инструкция тестера LCR-TC1 на русском языке - в этом файле (PDF, 400 KB).


Комплектация, внешний вид и конструкция тестера радиокомпонентов LCR-TC1

Прибор пришёл практически без упаковки, был просто обёрнут в несколько слоёв широкой пористой ленты для предотвращения повреждений в пути.

Комплектация изображена выше на первом изображении в обзоре.

Помимо самого прибора, она включает три соединительных кабеля с зажимами-крючками, кабель микро-USB для зарядки аккумулятора, "замыкалку" с тремя контактами для калибровки прибора и небольшой набор тестовых компонент (обычно, светодиод и небольшой электролитический конденсатор).

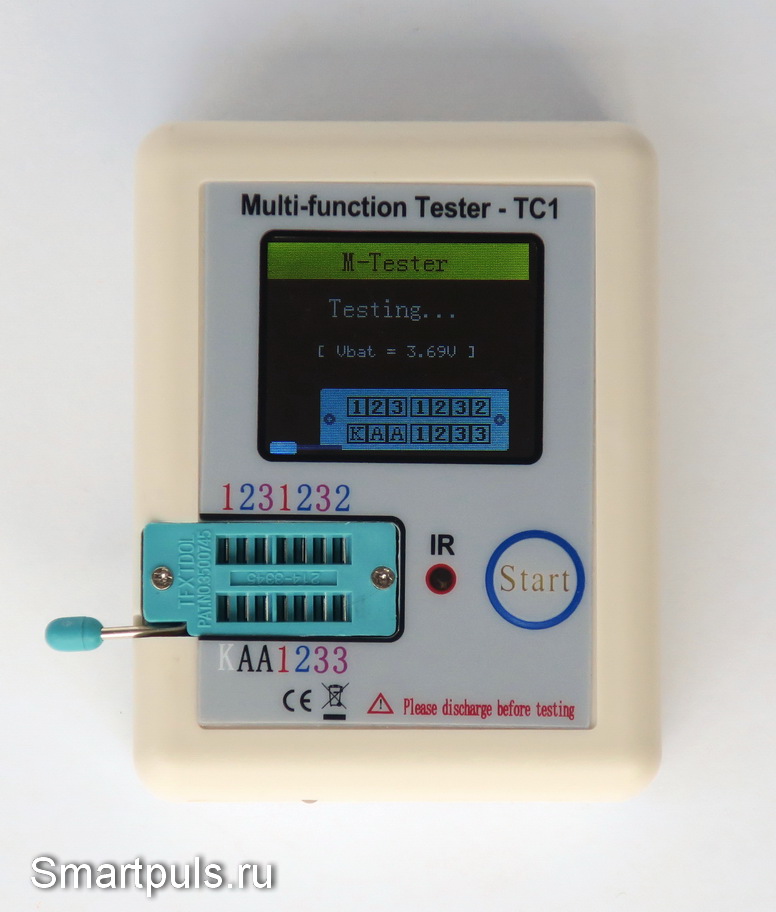

Посмотрим на лицевую сторону прибора:

Тестер компонентов LCR-TC1 - обзор

На корпусе сверху расположены дисплей, разъём с зажимом для подключения тестируемых радиодеталей, окошко инфракрасного приёмника и единственный орган управления - кнопка Start.

Разъём с зажимом работает по принципу установки радиодеталей с нулевым усилием вставки. То есть, деталь легко вставляется, а потом уже для хорошего контакта зажимается с помощью рычажка слева.

Если деталь невозможно вставить в этот разъём, то туда надо вставить три комплектных кабеля с зажимами-лапками; и ими и пользоваться, как удлинителями (будет на фото в разделе испытаний).

Фотография выше сделана в момент, когда он первым делом проверяет заряд (напряжение) аккумулятора. Оно должно быть в пределах 3.0 - 4.2 В.

Если при включении прибор показывает напряжение, близкое к нижней границе, то целесообразно озаботиться его подзарядкой (прибор можно использовать прямо в процессе зарядки).

Экран прибора имеет хорошие углы обзора при взгляде на него как прямо, так и под углом сверху или снизу. При взгляде под углом с боков изображение быстро бледнеет и теряет контрастность, становится видна паразитная засветка.

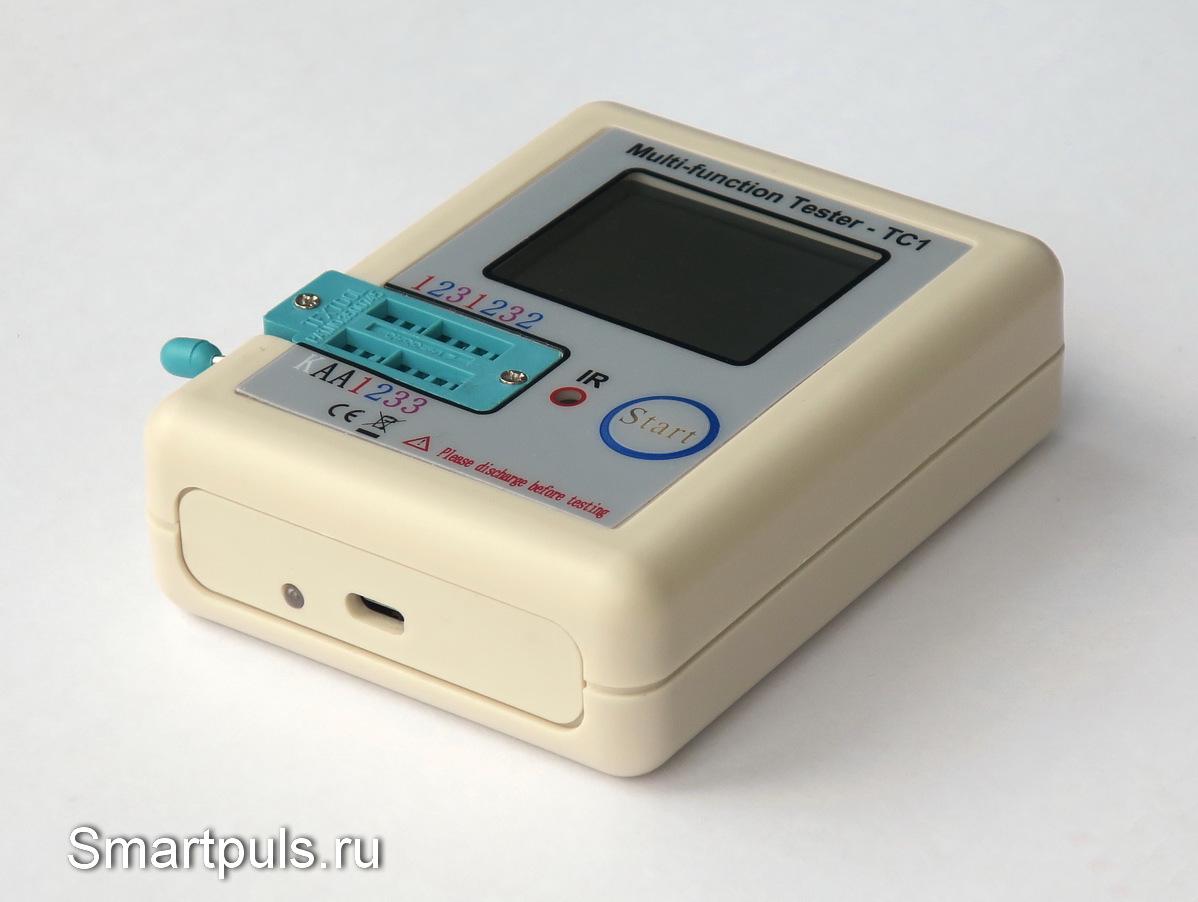

Теперь посмотрим на вид по диагонали:

Тестер компонентов LCR-TC1 - тест и обзор

С переднего торца находится разъём микро-USB, предназначенный только для зарядки устройства.

Рядом - двухцветный светодиод, индицирующий процесс заряда: красный - идёт зарядка, зелёный - завершена.

Углы тестера - слегка закруглённые. Это хорошо в том смысле, что сложнее будет повредить углы прибора; или наоборот, углами прибора повредить посторонние предметы или биологические объекты.

Защитное стекло экрана - не очень твёрдое, легко царапается. Берегите его! А лучше - наклейте защитную плёнку.

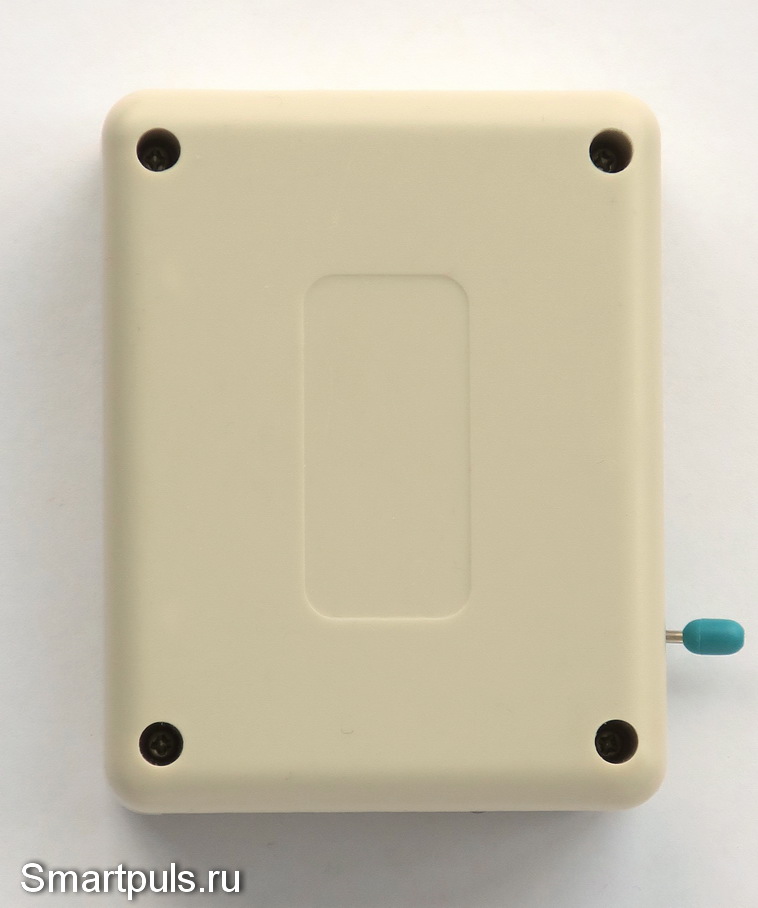

На остальных гранях устройства ничего нет; а на обратной стороне - четыре самореза (в углублениях), скрепляющие половинки корпуса:

Тестер радиодеталей LCR-TC1 - вид снизу

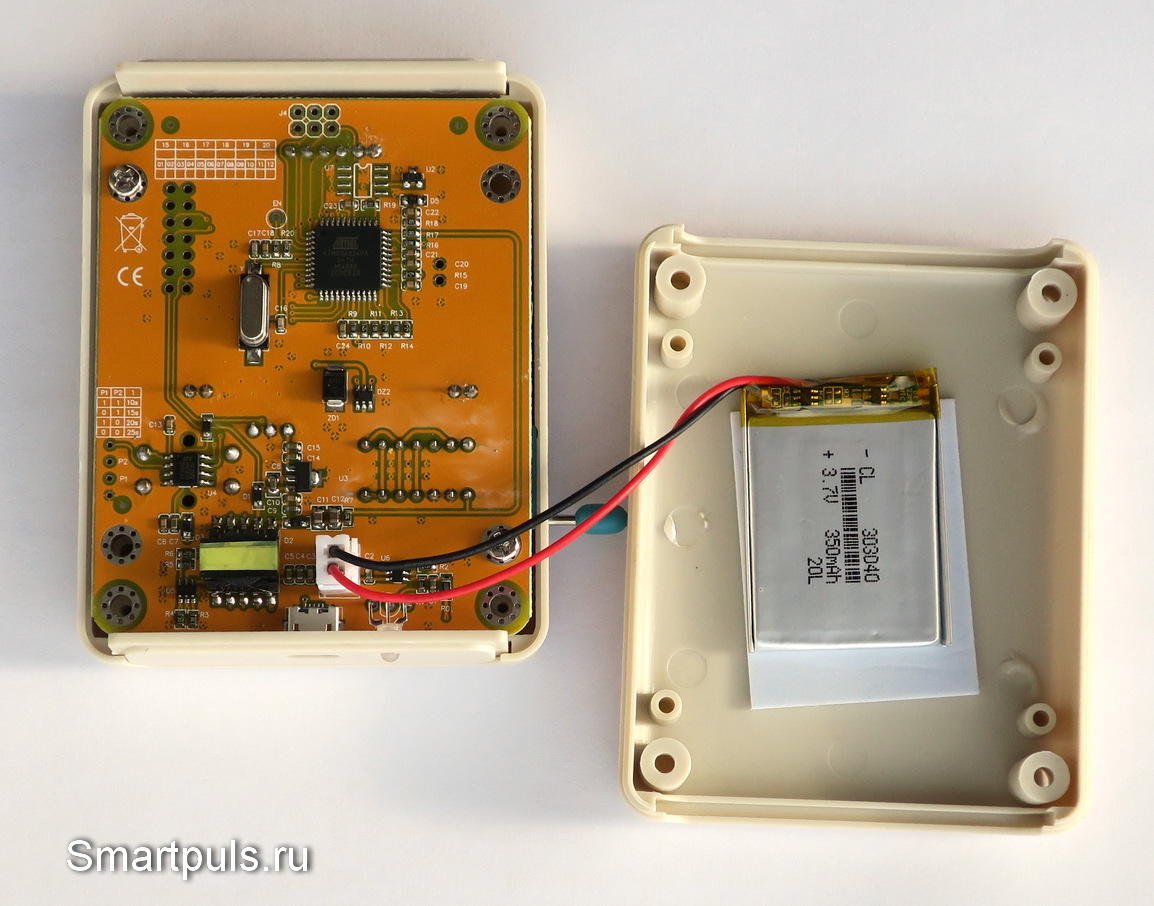

Открутим саморезы и полюбуемся на "начинку" устройства:

Тестер радиодеталей LCR-TC1 в разобранном виде

К нижней крышке на двухстороннем скотче прилеплен литий-ионный аккумулятор на 350 мАч.

Хотя ёмкость аккумулятора - небольшая, сам факт его присутствия - исключительно положительный.

Он позволяет устройству работать полностью автономно; и при том тестер не будет "кушать" батарейки, создавая владельцу дополнительный расход.

Из-за небольшой ёмкости аккумулятора при интенсивном пользовании прибором его заряд тает просто на глазах.

Примерную длительность непрерывного применения прибора можно оценить в 1 - 1.5 часа.

Если же этого мало, то есть смысл задуматься об установке более ёмкого аккумулятора (хотя и павербанки для подпитки никто не отменял).

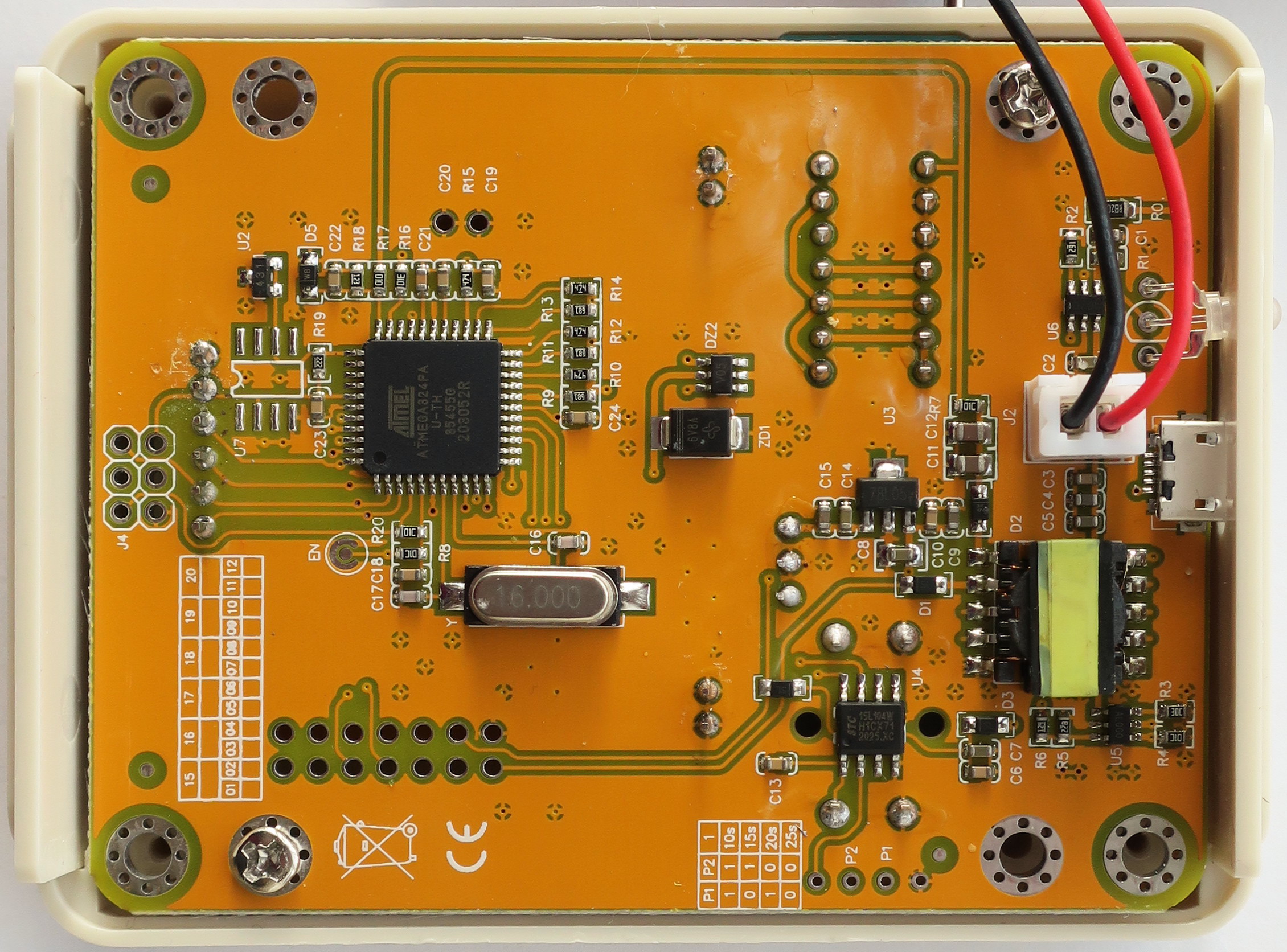

Рассмотрим укрупнённо плату тестера:

Тестер радиодеталей LCR-TC1 в разобранном виде - плата с элементами

Главный элемент - процессор Atmel ATmega324PA.

Процессор - не очень производительный, но очень не простой.

Помимо собственно вычислительной части, работающей на тактовой частоте всего лишь в 16 МГц, он имеет восемь 10-разрядных аналоговых каналов АЦП, которые могут работать в дифференциальном режиме с усилением x1, x10 или x200. Именно они и дают прибору возможность аналоговых измерений.

На плате, кроме разного рода обвязки, надо обратить внимание на трансформатор, помеченный желтой полосой (в правом нижнем углу).

Трансформатор предназначен как для формирования внутреннего питающего напряжения 5 В, так и для формирования высокого напряжения в канале тестирования диодов Зенера (стабилитронов), заявлено 35 В, реально - 39 В.

Соответственно, стабилитроны с номинальным напряжением выше 35 В прибор тестировать не обязан.

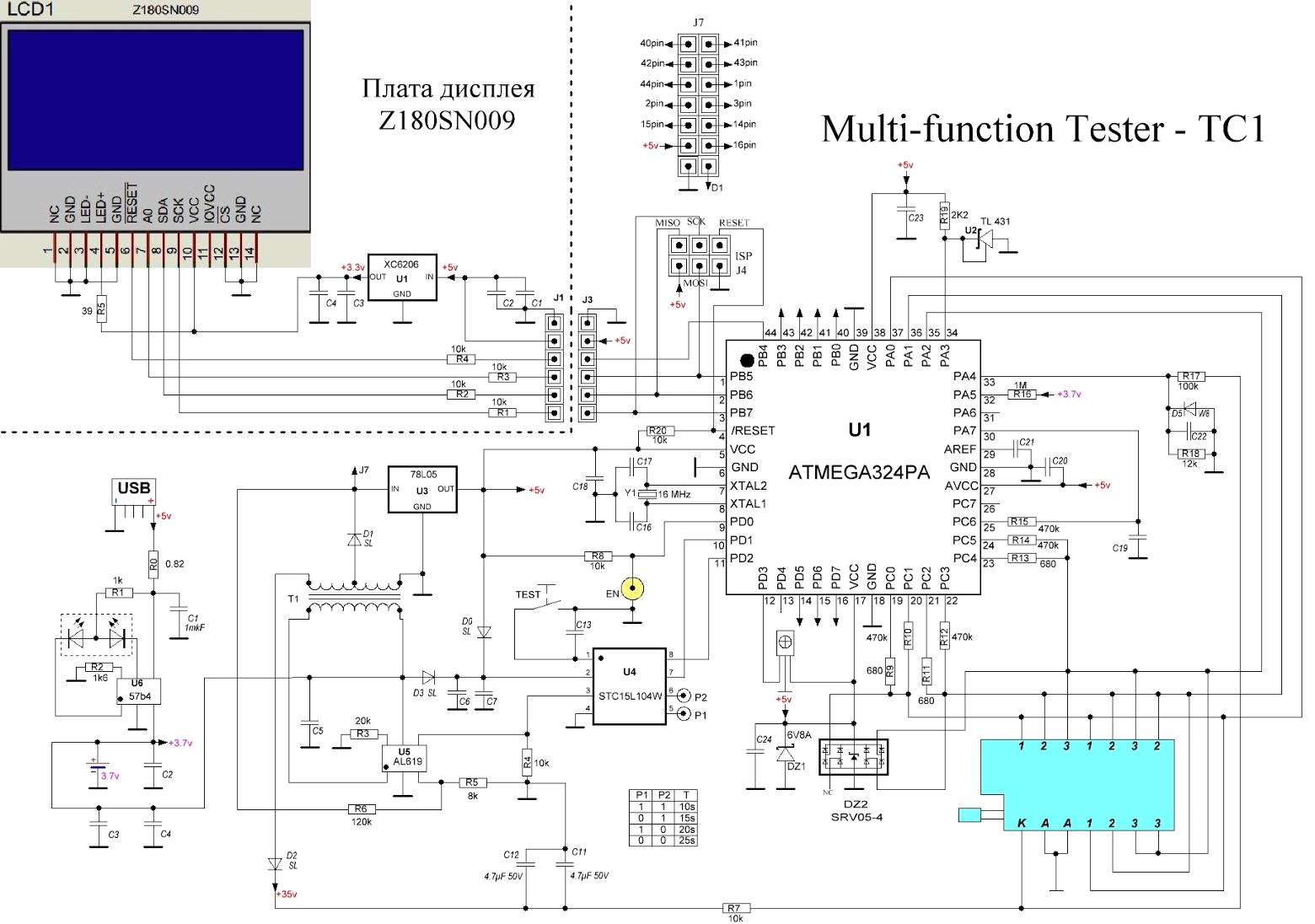

Для читателей, интересующиеся более тонкими подробностями устройства прибора, здесь выложена схема тестера компонентов LCR-TC1 (png, 360 KB).

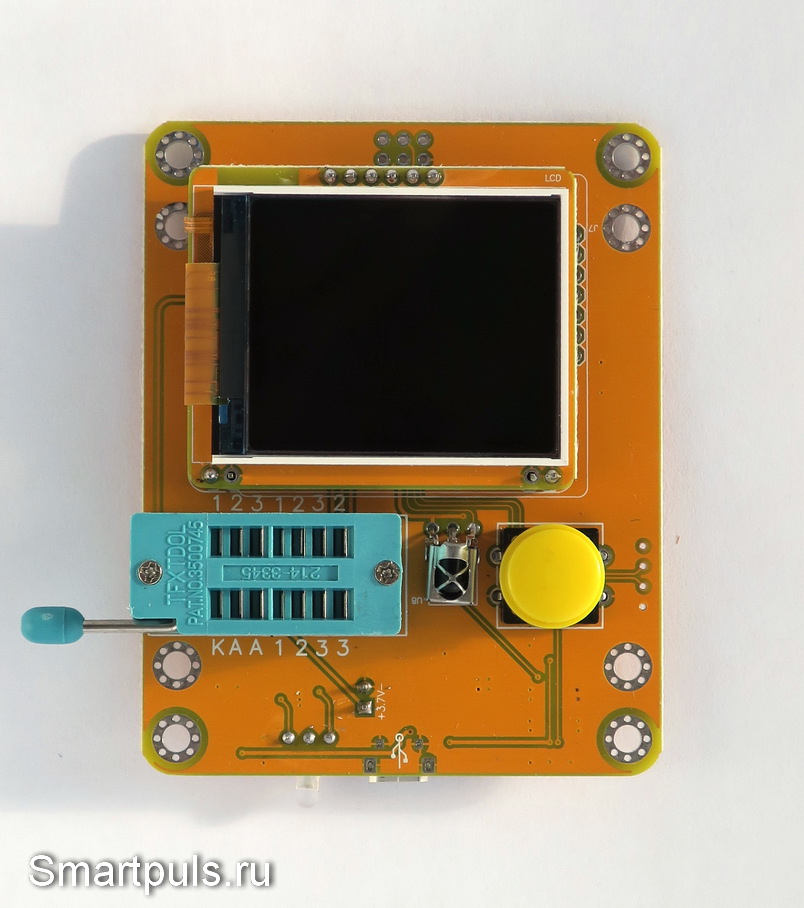

Последняя фотка прибора - его печатная плата с обратной стороны (со стороны экрана):

Печатная плата LCR-TC1, вид со стороны экрана

Сам экран припаян не прямо на "материнку" прибора, а на свою небольшую платку, немного приподнятую над уровнем "материнки" на стойках.

Управление прибором осуществляется всего одной кнопкой. Её нажатие включает прибор и одновременно запускает процесс тестирования подключенной радиодетали.

При этом какую-либо цоколёвку детали соблюдать не надо - прибор сам разберётся, что это за деталь, какая у неё цоколёвка, и ещё и протестирует её!

Исключение - только диоды Зенера (стабилитроны), для которых сформирован отдельный канал, и для которых используются специально назначенные контакты KAA в измерительной панельке (катод + два параллельных контакта анода). Стабилитроны с малым напряжением (до 4.5 В) можно тестировать и в универсальном канале.

Если же перед  включением прибора замкнуть его контакты 1-2-3 с помощью комплектной "замыкалки", то вместо тестирования запустится процесс калибровки (по ходу калибровки прибор попросит снять замыкалку).

Выключение прибора может быть автоматическим (по умолчанию - 25 с), либо можно выключить вручную длительным нажатием кнопки.


Испытания тестера компонентов LCR-TC1 (успешные измерения)

В процессе испытаний большая часть измерений различных радиодеталей оказалась успешной, но некоторые измерения оказались неудачными (результаты оказались неверными или даже совсем неадекватными).

Анализ проблем при неудачных измерениях проведём в следующей главе, а эту главу посвятим успешным измерениям.

Тестовые измерения резисторов

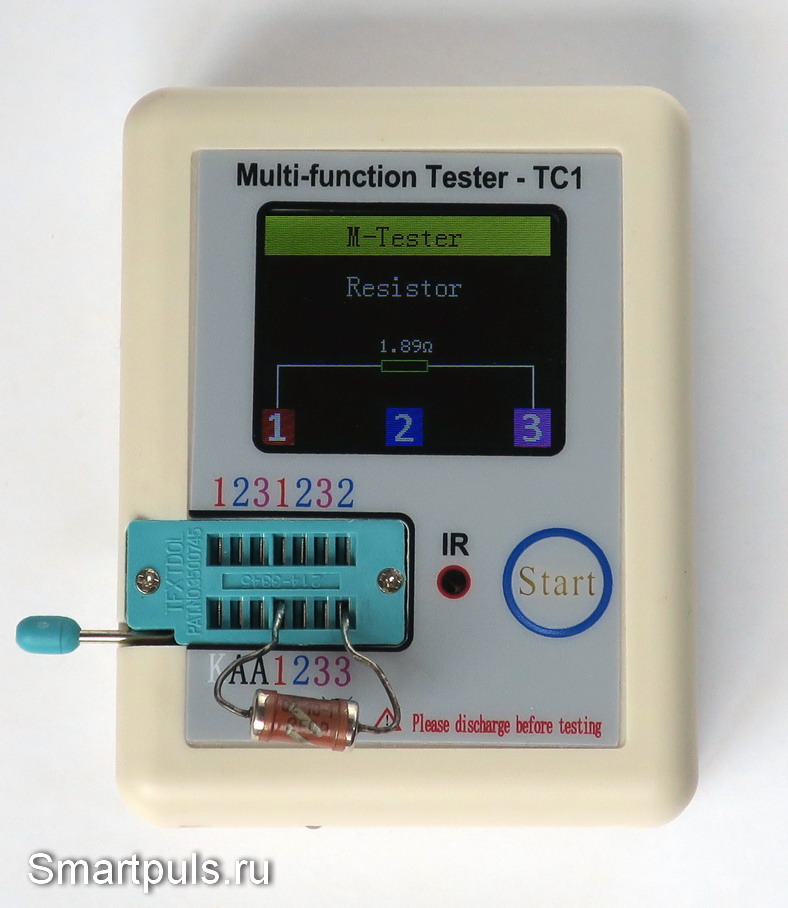

Резистор С2-10, номинал 2 Ом ±1% (относится к типу прецизионных высокочастотных резисторов):

Измерение резисторов тестером радиодеталей LCR-TC1

Отклонение составило около 5% - очень неплохой результат для такого номинала (очень большие и очень малые номиналы трудно точно замерять)!

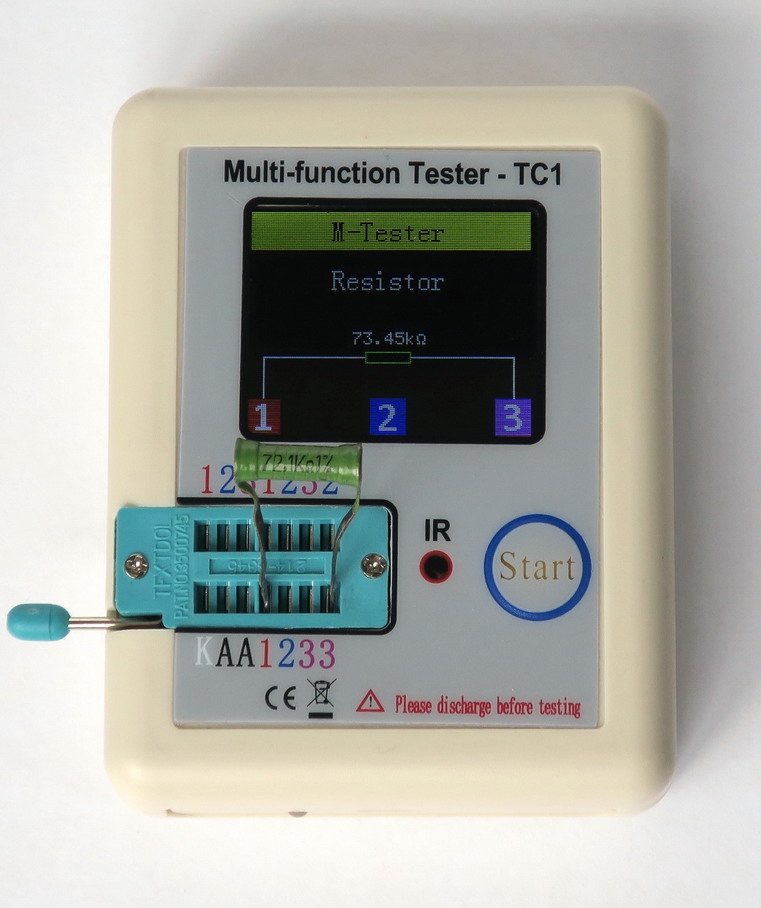

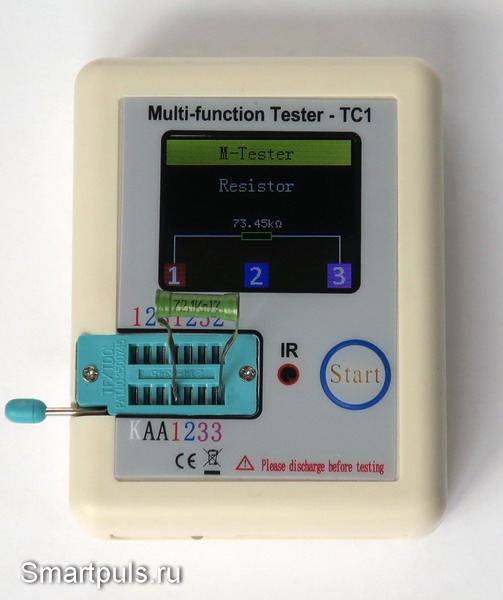

Резистор 72.1 кОм ±1%:

Измерение резисторов тестером радиодеталей LCR-TC1

Отклонение составило около 2% - тоже неплохой результат!

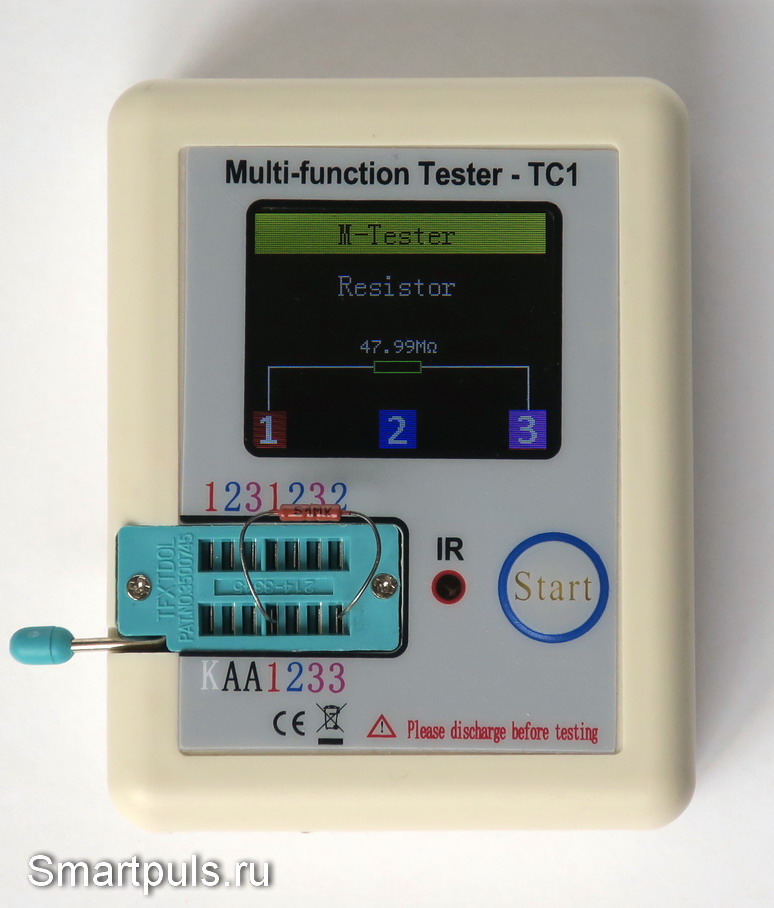

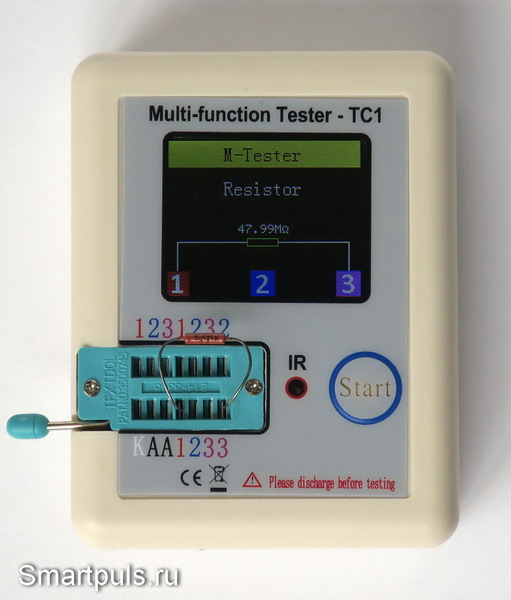

Следующий резистор - 51 МОм ±20%. Этот резистор измерялся просто для проверки возможности работы с высокоомными резисторами:

Измерение резисторов тестером радиодеталей LCR-TC1

Отклонение составило около 6%, что приемлемо, учитывая допуск на номинал измеряемого резистора.


Тестовые измерения конденсаторов

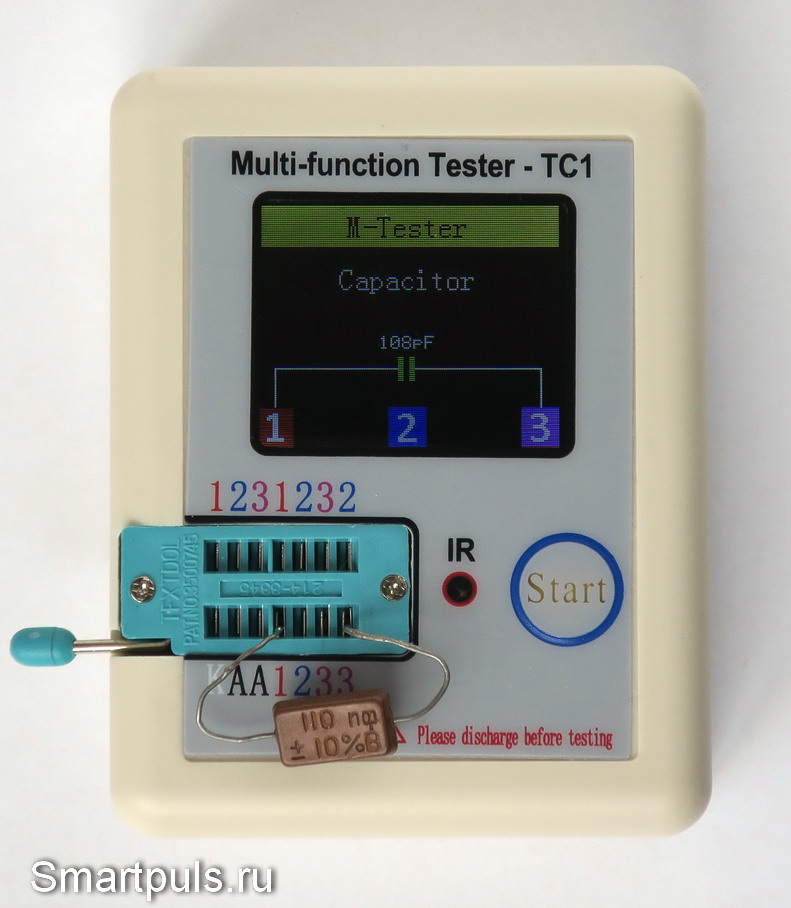

Слюдяной конденсатор, номинал 110 пФ ±10%:

Измерение емкости конденсаторов тестером радиодеталей LCR-TC1

Отклонение составило немного менее 2%; но в данном случае более важно, что тестер может осилить измерение небольших ёмкостей.

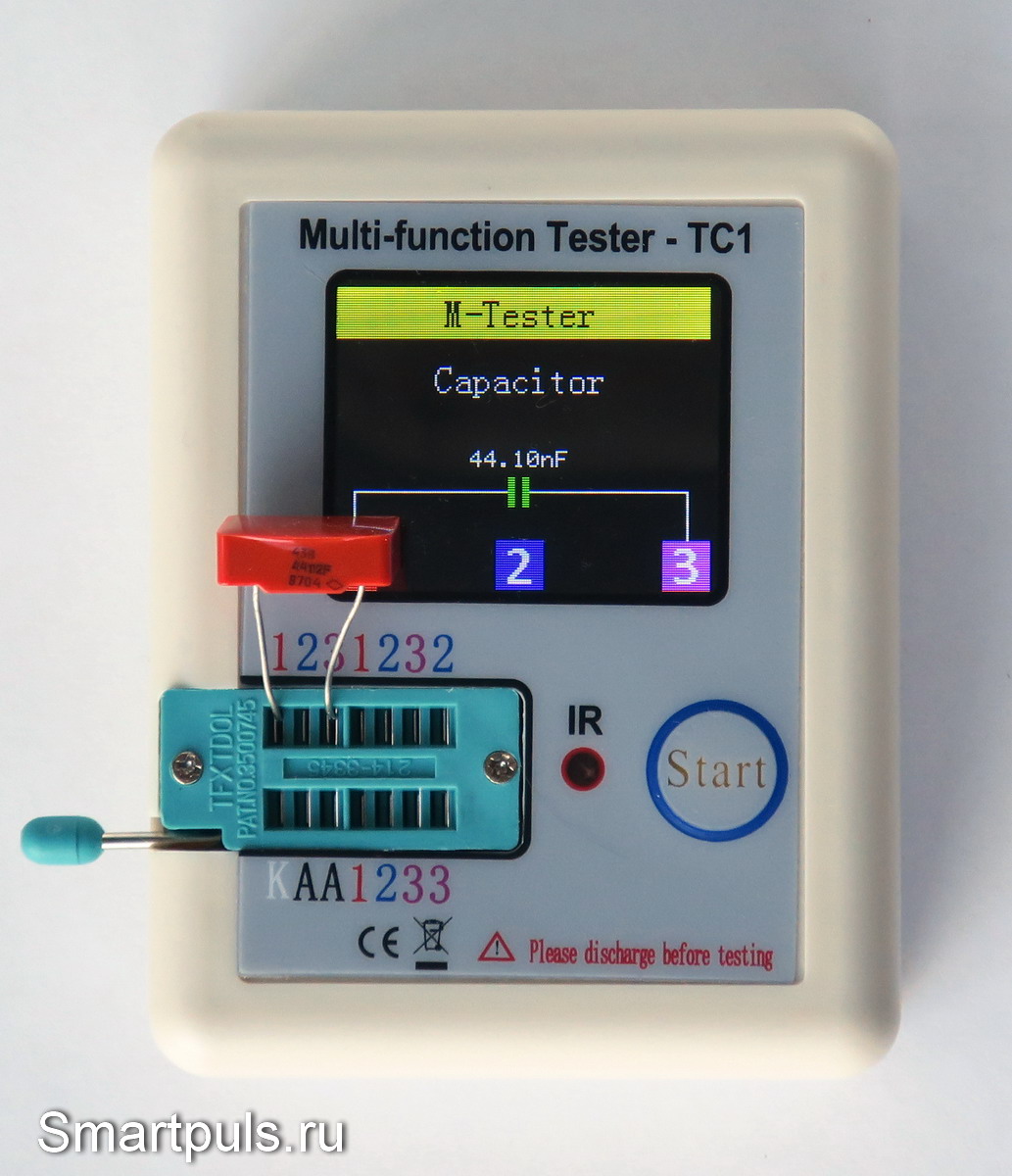

Прецизионный конденсатор К10-43В, номинал 44.2 нФ ±1%:

Измерение емкости конденсаторов тестером компонентов LCR-TC1

Отклонение составило около 0.2%, прекрасно!

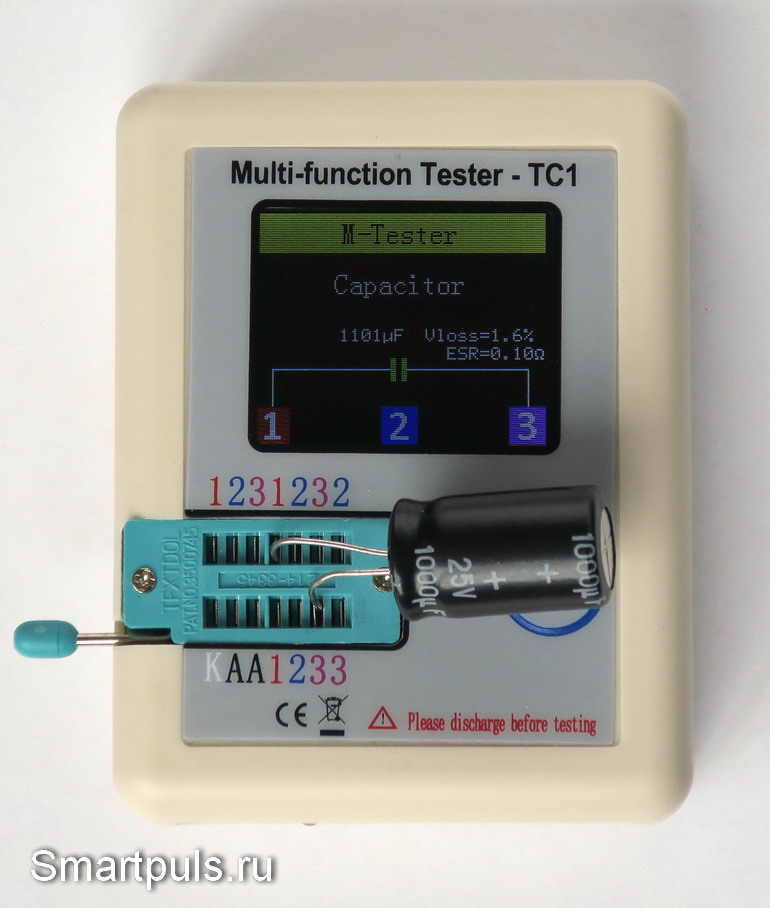

Электролитический конденсатор К50-68, номинал 1000 мкФ:

Измерение емкости, ESR и Vloss конденсаторов тестером компонентов LCR-TC1

Для некоторых типов конденсаторов, в частности, для электролитических, прибор показывает, кроме ёмкости, ещё два параметра: ESR (эффективное последовательное сопротивление, меньше - лучше) и Vloss (потеря напряжения при отключении от источника напряжения, меньше - лучше).

На отклонение от номинала в данном случае не обращаем внимания, так как для электролитов допустимые отклонения - довольно велики; и, к тому же, имеется сильная зависимость ёмкости от температуры.

Главное для электролита - чтобы измеренная ёмкость была не ниже номинала, а также не были велики ESR и Vloss. При повышенной величине последних двух величин электролитический конденсатор можно подозревать в больших утечках, или в том, что он "высох".

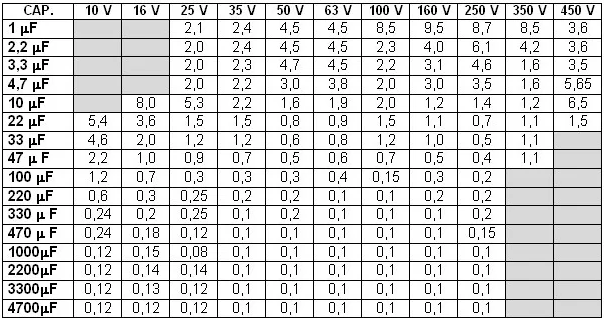

В Сети ходит такая таблица допустимых значений ESR для электролитических конденсаторов:

таблица допустимых значений ESR для электролитических конденсаторов

Если конденсатор не напрямую подключается к измерительной панельке, а через комплектные провода с "лапками", то к этим значениям надо прибавить ещё 0.05 Ом (таково их сопротивление).


Тестовые измерения параметров индуктивностей (дросселей)

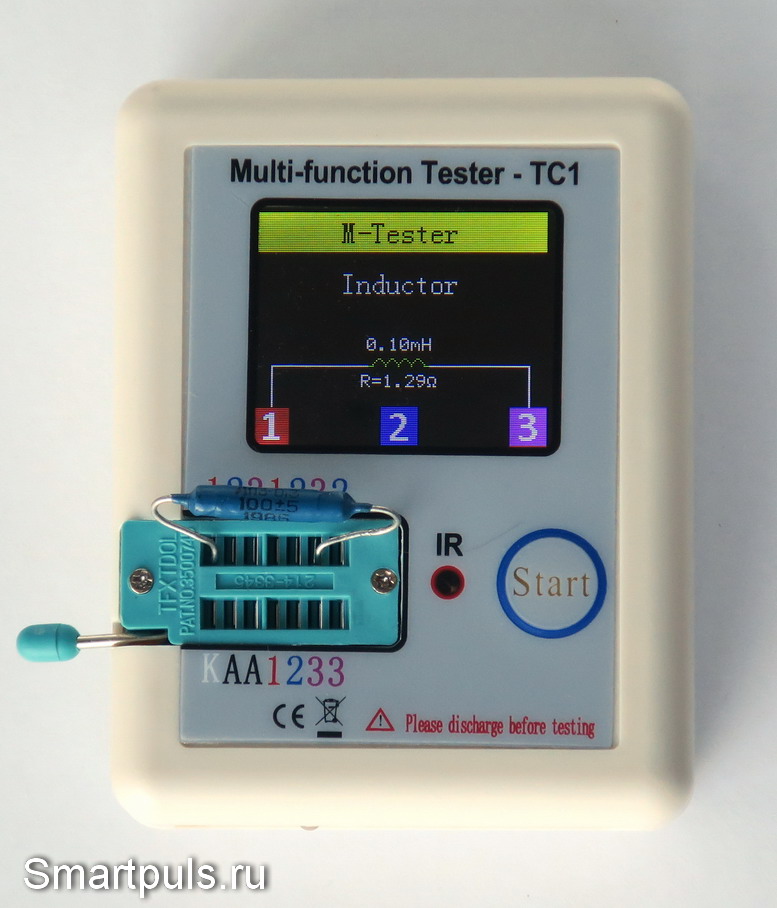

Дроссель 100 мкГн ±5:

Измерение параметров индуктивностей тестером компонентов LCR-TC1

Для индуктивностей прибор дополнительно определяет величину последовательного сопротивления.


Тестовые измерения параметров диодов

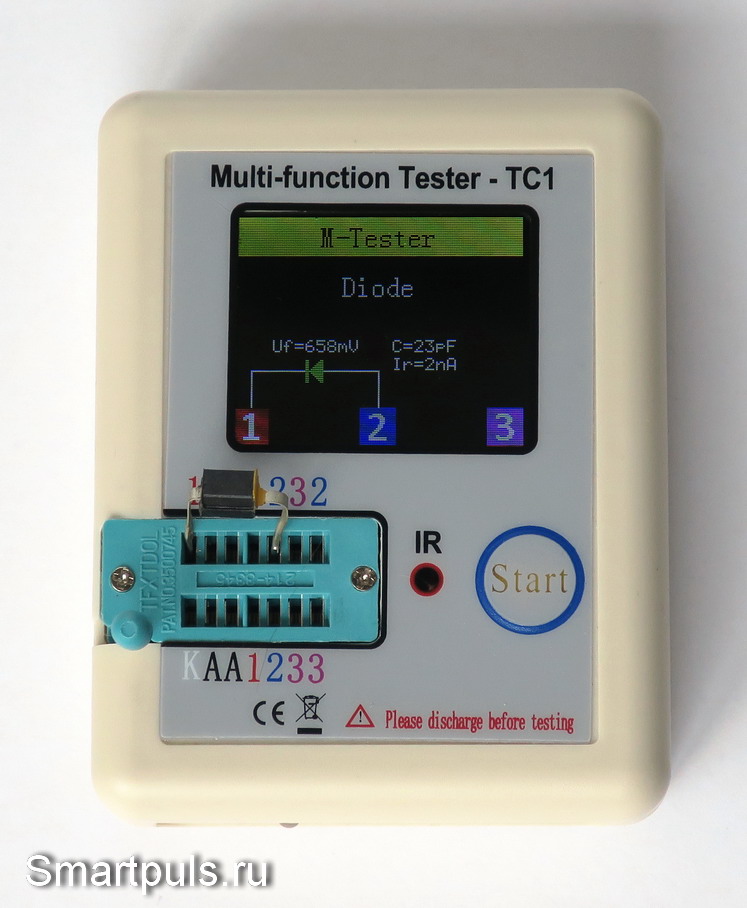

Диод КД105:

Измерение параметров диодов тестером компонентов LCR-TC1

Для диодов прибор показывает падение напряжения в прямом направлении, ёмкость и обратный ток.

Два последних параметра прибор не всегда может определить (если они слишком малы).

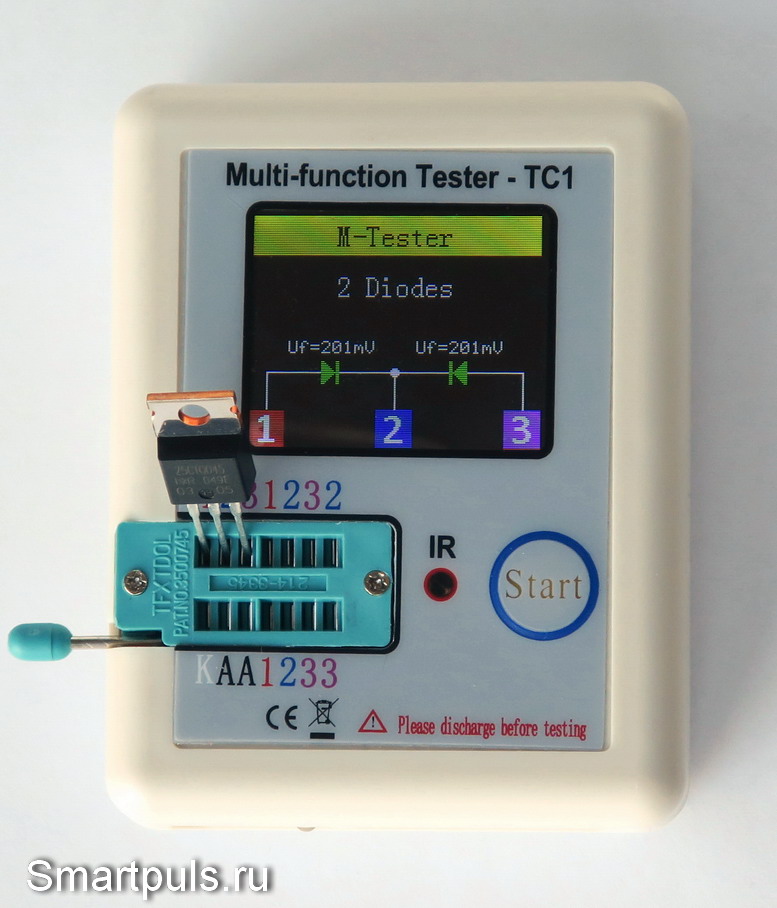

Сдвоенный диод Шоттки 25CTQ045:

Измерение параметров диодов тестером компонентов LCR-TC1

Здесь прибор хорошо разобрался с цоколёвкой, но из параметров смог определить только прямое падение напряжения.


Тестовые измерения параметров транзисторов

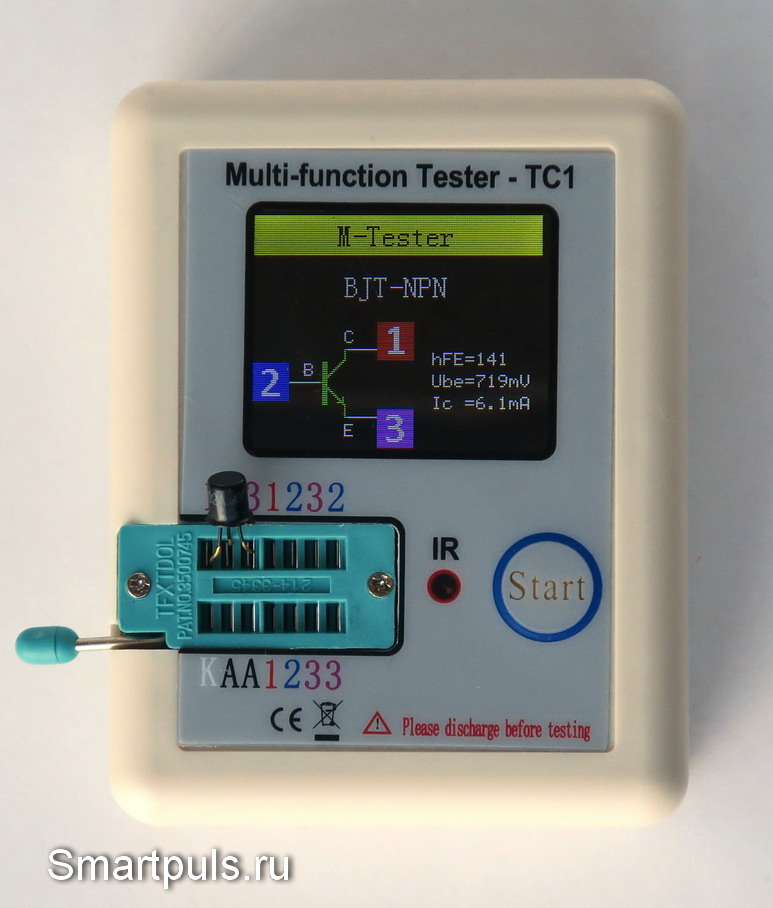

NPN-транзистор КТ3102А:

Измерение параметров тестером транзисторов LCR-TC1

Замеренные параметры выглядят вполне правдоподобно, цоколёвка определена верно.

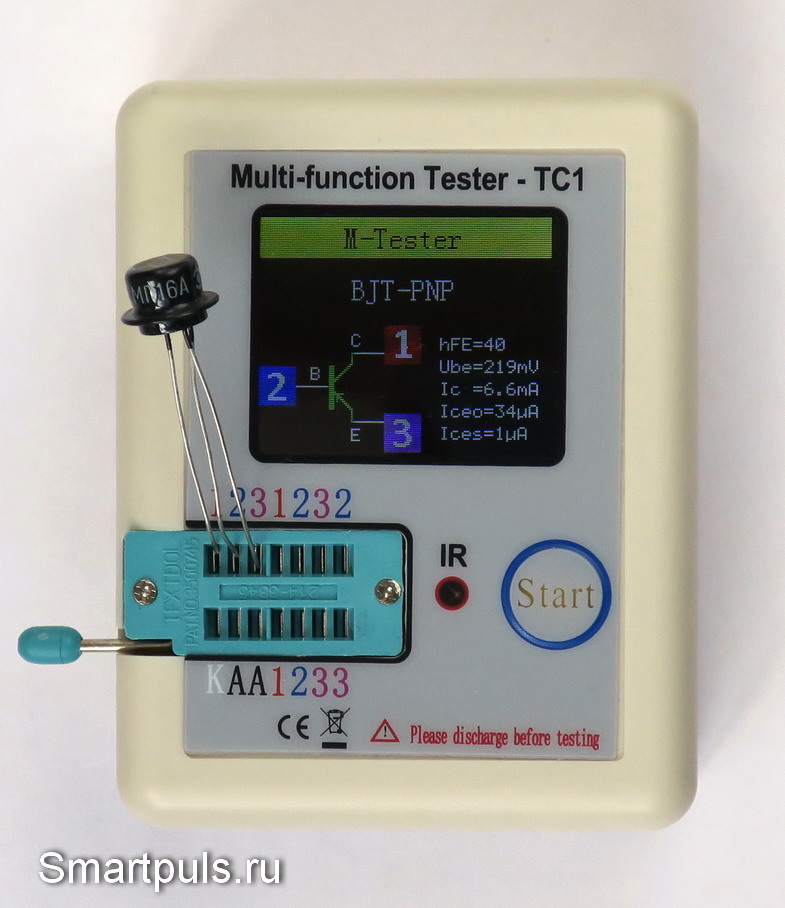

Древний германиевый PNP-транзистор МП16А:

Измерение параметров тестером транзисторов LCR-TC1

Набор параметров, определённых прибором, оказался широким; цоколёвка - верная.

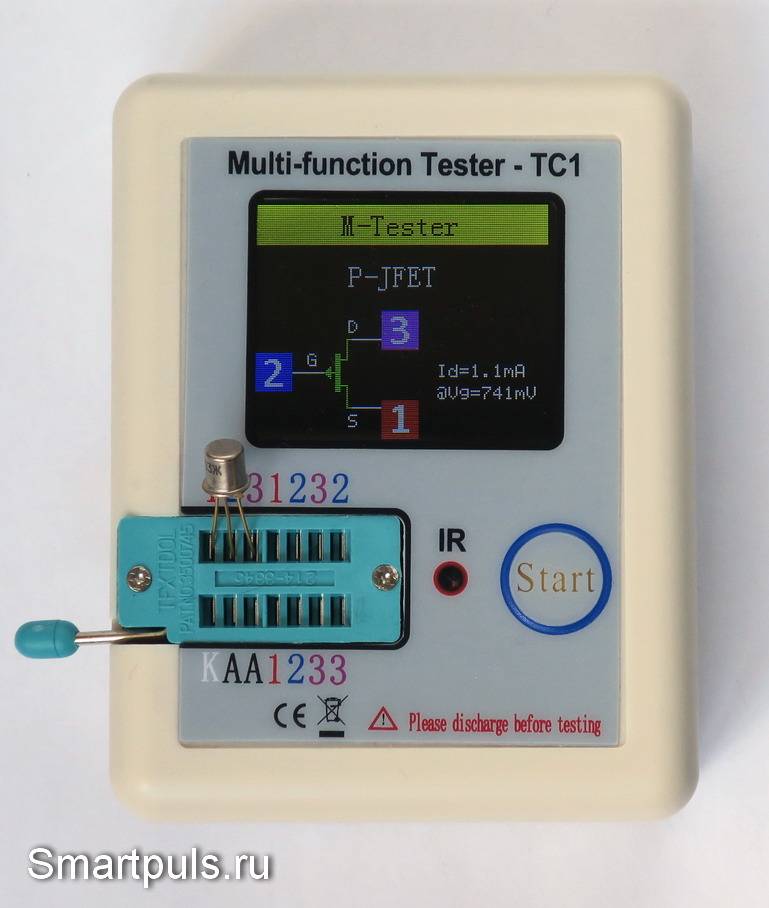

Полевой транзистор КП103Ж:

Измерение параметров тестером транзисторов LCR-TC1

Цоколёвка - верная, параметры - правдоподобные.

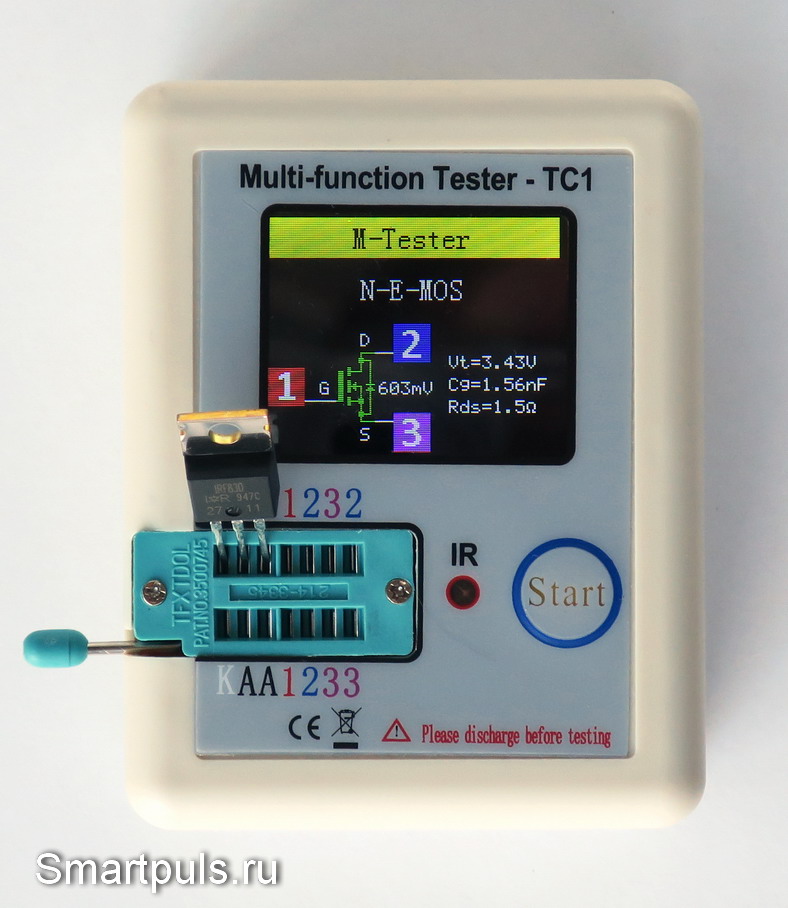

MOSFET-транзистор IRF830:

Измерение параметров тестером транзисторов LCR-TC1

Здесь тоже всё мило и правдоподобно.

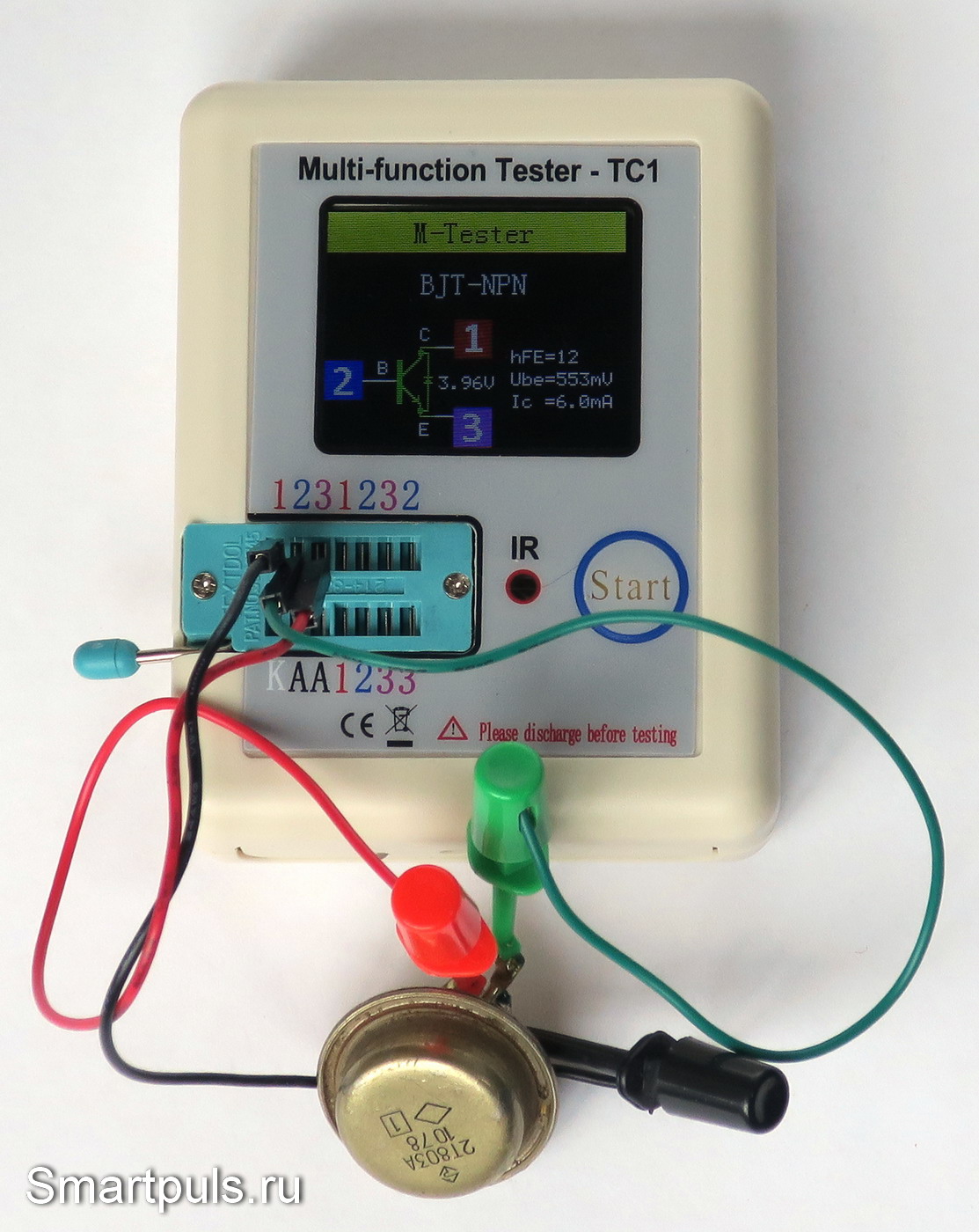

Древний кремниевый мощный транзистор КТ803А:

Измерение параметров транзисторов тестером компонентов LCR-TC1

Здесь тоже всё замечательно. Но с мощными транзисторами часто могут быть ошибки (рассмотрим в следующей главе).


Тестовые измерения параметров диодов Зенера (стабилитронов) и нештатное поведение тестера

Тестирование стабилитронов в канале, предназначенном именно для них (KAA), имеет свою особенность: здесь надо правильно соблюсти полярность. Впрочем, при ошибке об этом сразу можно будет догадаться по аномальному результату.

В универсальном канале (1-2-3) полярность значения не имеет, прибор сам разберётся и промеряет стабилитрон в обоих направлениях.

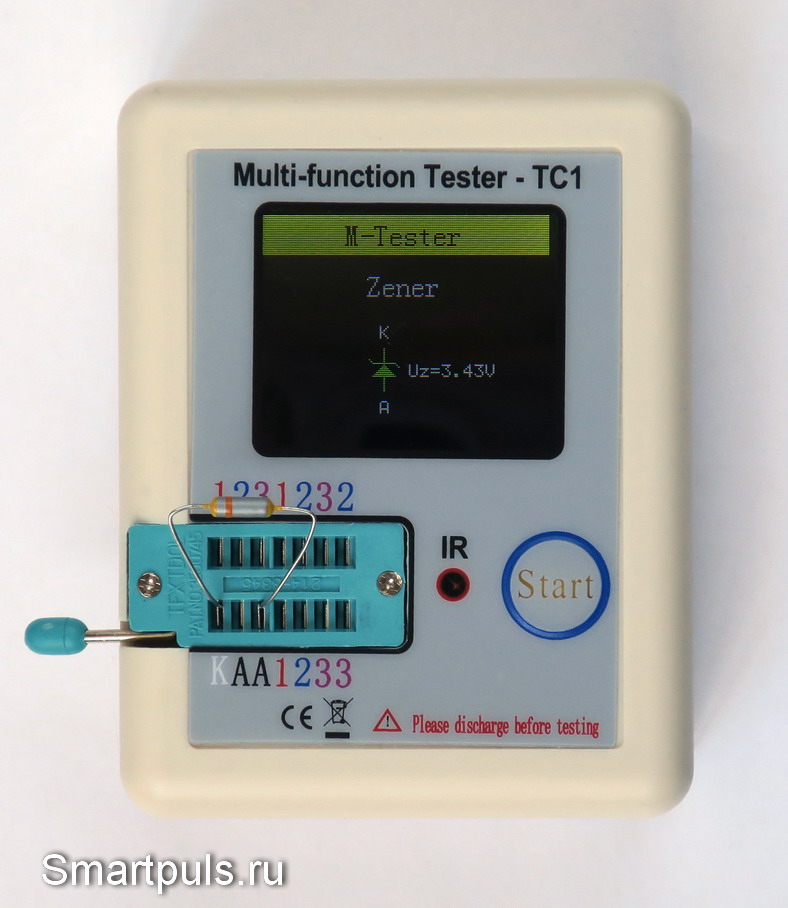

Пример: стабилитрон КС133А в стеклянном корпусе, подключенный к контактам KA для теста диодов Зенера:

Измерение параметров стабилитрона тестером компонентов LCR-TC1

Вот здесь обнаружилась проблемка. Прибор показал 3.43 В, что, вроде бы, почти точно соответствует номиналу стабилитрона (3.3 В).

Но проверка мультиметром напряжения на стабилитроне в момент измерения показала только 3.16 В!

Измерение с этим же стабилитроном в контактах 1-2 прибора показало почти то же напряжение, что и мультиметр: 3.18 В.

Итог: в канале измерения стабилитронов (контакты KA на панели) констатируем наличие завышения измеренного напряжения на 8.5%, т.е. на довольно значительную величину.

Измерение стабилитрона в универсальном канале (контакты 1-2-3) даёт значительно более точный результат; но дело в том, что там возможно измерение параметров стабилитронов только на напряжения не выше 4.5 В.

При проверке стабилитронов в канале KAA выявился ещё один необычный эффект: в начале тестирования, когда прибор проверяет напряжение собственного аккумулятора, то он его тоже существенно завышает. В частности, в процессе данного измерения прибор показал напряжение на аккумуляторе 4.16 В; а при перестановке стабилитрона в универсальный канал (1-2-3) прибор показал напряжение аккумулятора 3.76 В (именно оно и было реальным).


Проверка светодиодов

Светодиоды имеют прямое падение напряжения менее 4.5 В, поэтому их можно проверять в любом канале: и универсальном (1-2-3), и в канале для стабилитронов.

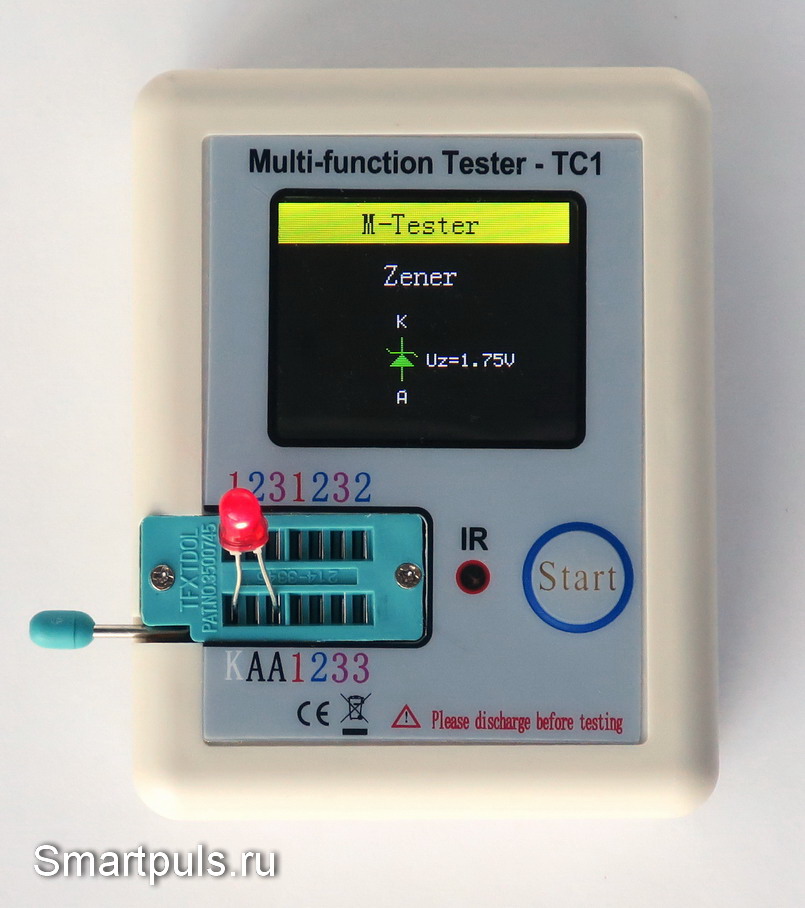

Пример проверки светодиода в канале стабилитронов:

Измерение параметров светодиода тестером компонентов LCR-TC1

С определением падения напряжения на светодиоде при проверке в этом канале есть та же проблема, что с проверкой стабилитронов: завышение напряжения. В данном случае завышение составило 0.11 В, т.е. ок. 6.7%.

Также надо заметить, что поведение светодиодов видимого диапазона излучения - разное в разных каналах измерения.

В канале для стабилитронов (KAA) светодиод зажигается и непрерывно светится, а в универсальном канале (1-2-3) светодиод несколько раз моргает и гаснет.

Теперь переходим к разделу неудачных измерений. Да, в некоторых случаях прибор "не смог".

Испытания тестера компонентов LCR-TC1 (неудачные измерения)

Здесь будет описаны три случая, когда прибор не смог разобраться, "что к чему" в тестируемом радиоэлементе, и определил их неверно.

Описанные случаи не претендуют на полноту охвата возможных неудач, возможны и другие (необнаруженные) случаи измерений с грубыми ошибками.

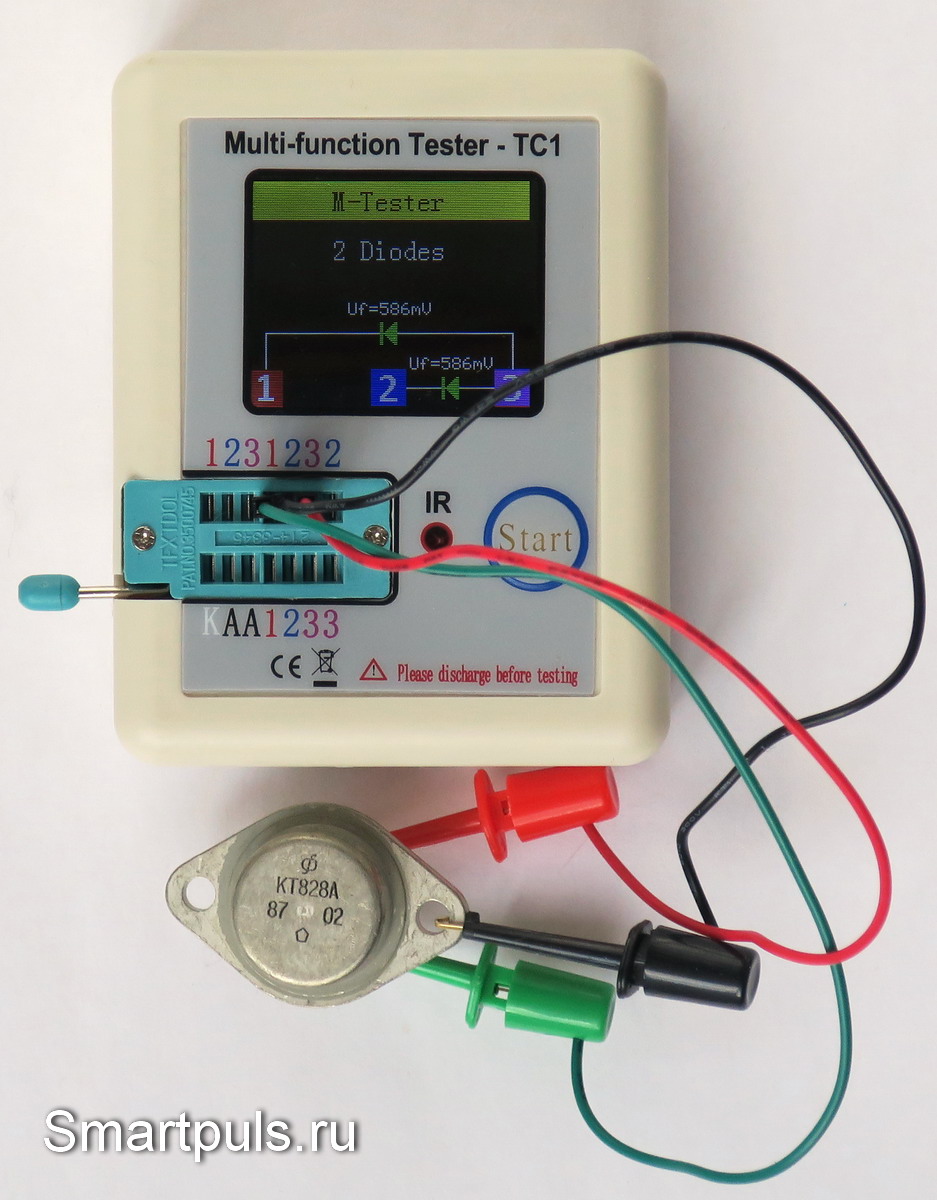

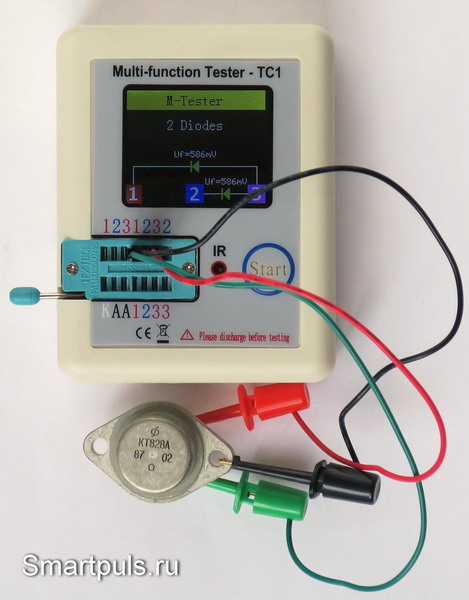

Проверка транзистора КТ828А:

Измерение параметров транзистора тестером радиодеталей LCR-TC1

Этот транзистор прибор воспринял просто, как пару диодов.

Возможной причиной являются нестандартные параметры транзистора.

КТ828А - это высоковольтный (800 В) транзистор структуры NPN с очень малым коэффициентом усиления тока базы (всего от 2.25). Видимо, прибор не смог столь малое усиление определить как принадлежащее транзистору, и посему объявил устройство сдвоенным диодом.

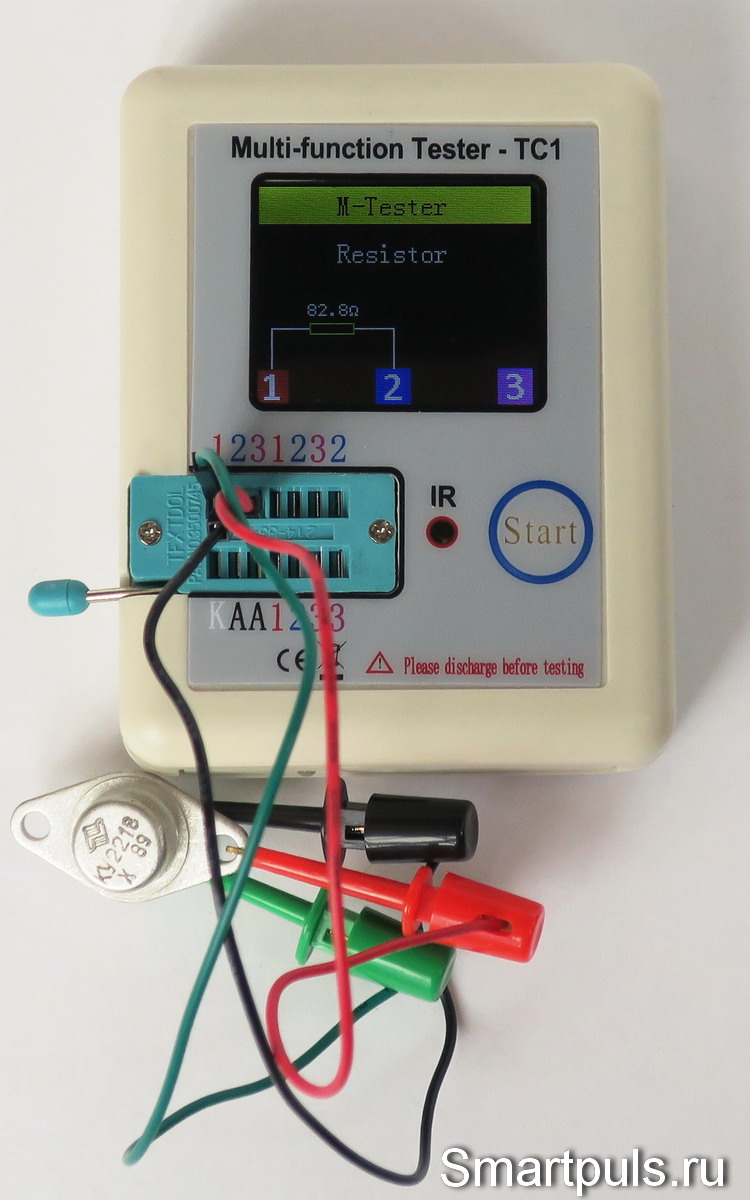

Проверка тиристора КУ221В:

Измерение параметров тиристора тестером радиодеталей LCR-TC1

Этот тиристор прибор принял просто за резистор. Вероятная причина ошибки состоит в том, что прибор не смог отдать в управляющий электрод силу тока, достаточную для открытия тиристора.

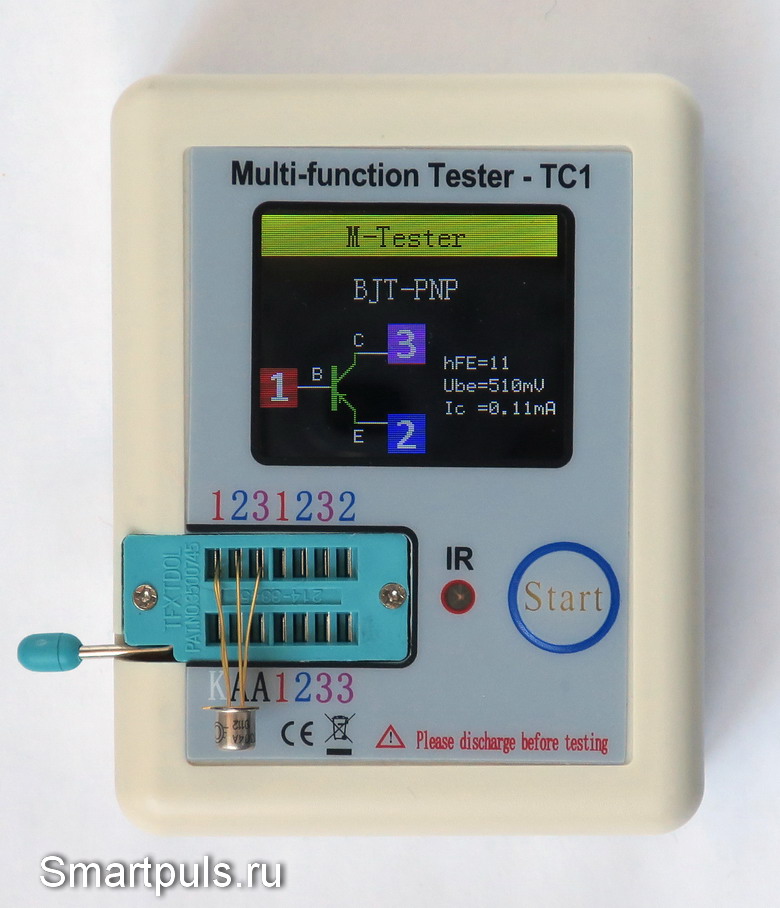

Проверка транзистора КП304А:

Измерение параметров транзистора тестером радиодеталей LCR-TC1

Здесь прибор не смог определить, что это - полевой МДП-транзистор; и обозначил его, как обычный биполярный транзистор, и даже определил коэффициент передачи тока базы, якобы равный 11.

Почему так получилось - даже и не представляю.

Как работает тестер компонентов LCR-TC1?

Алгоритм работы прибора достаточно сложен.

Грубо говоря, на первом этапе прибор определяет, что за компонент попал к нему на проверку; а на втором - уже собственно определяет параметры (их может быть несколько).

Сложность алгоритма можно проиллюстрировать несколькими осциллограммами (снимались осциллографом Hantek DSO5102P, обзор).

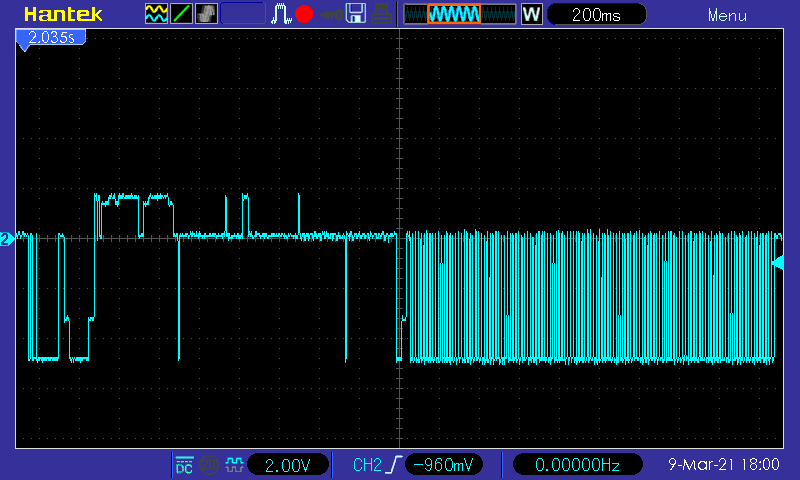

Так выглядит осциллограмма напряжения на выводах тестируемого светодиода в процессе измерения его параметров:

осциллограмма напряжения на выводах компонента при измерении параметров тестером радиодеталей LCR-TC1

Начинается тестирование сложной последовательностью импульсов, а заканчивается "частоколом" из регулярной последовательности прямоугольных импульсов.

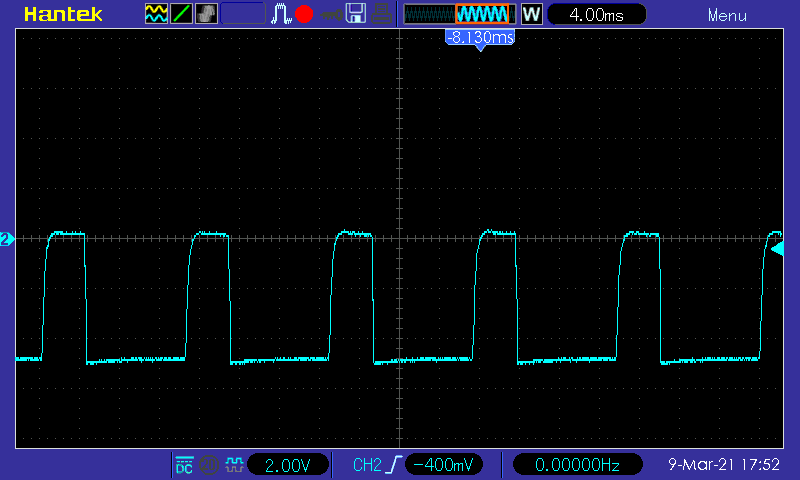

Так они выглядят в растянутом по времени виде:

осциллограмма напряжения на выводах компонента при измерении параметров тестером радиодеталей LCR-TC1

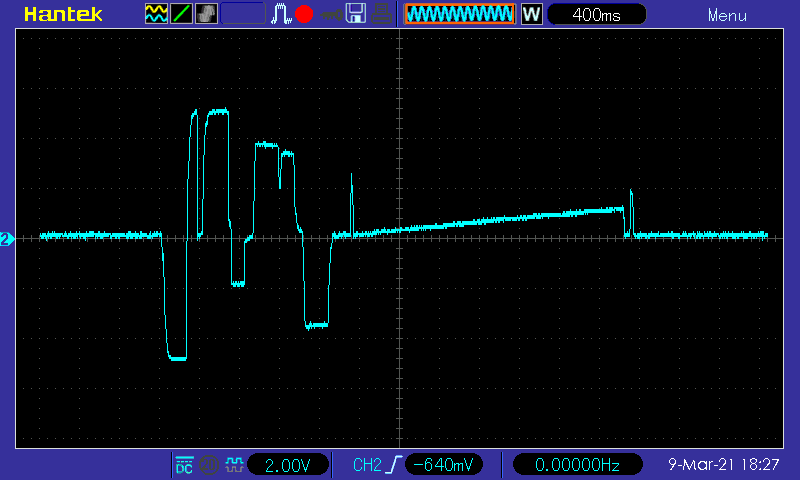

При тестировании конденсаторов осциллограмма напряжения на элементе выглядит совсем по-другому. Так прошло тестирование бумажного конденсатора на 20 мкФ:

осциллограмма напряжения на выводах компонента при измерении параметров тестером радиодеталей LCR-TC1

Можно предположить, что линейно-нарастающая часть графика относится к процессу определения ёмкости конденсатора, а все остальные импульсы - к определению типа компонента и других его параметров.


Окончательный диагноз тестера компонентов LCR-TC1

Протестированный прибор стоит очень недорого, и свою цену он оправдал с большим запасом.

Он очень хорошо себя показал в тестах пассивных компонентов в широком диапазоне номиналов.

При этом точность прибора - вполне достаточна для "общегражданских" применений, и ей можно присвоить уровень примерно в 2% (может зависеть от типа измеряемого компонента).

Что касается активных элементов (диодов, транзисторов и т.д.), то прибор может дать только ориентировочные значения. И не потому, что прибор - плох; а потому, что характеристики активных приборов производителями нормируются для разных режимов (в зависимости от их мощности и т.п.).

Прибор же проверяет все однотипные компоненты в одном и том же режиме.

Например, в официальных справочных данных коэффициент передачи тока доброго старого транзистора КТ315 нормируются для тока эмиттера 1 мА, транзистора КТ814 - для тока 150 мА, транзистора КТ818 - для тока 5 А; но прибор проверяет все биполярные транзисторы "под одну гребёнку" при токе около 6 мА.

Такой режим достаточно хорош для маломощных транзисторов, но для мощных транзисторов результаты могут быть неадекватными (например, как выше с транзистором КТ828А, который прибор вообще не принял за транзистор).

Аналогичная ситуация - с диодами, стабилитронами и многими другими компонентами, каждый из которых для "честной" проверки требует установки своего режима.

То есть, хотя прибор достаточно "умный", его применение должно контролироваться пользователем, и при подозрительных результатах стоит задуматься о других методах тестирования конкретного радиоэлемента. Впрочем, такие случаи будут, скорее всего, довольно редкими.

Где купить.

Купить тестер компонентов LCR-TC1 можно на Алиэкспресс здесь, "Цена вопроса" - от $13.5.

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

 Можно попытаться найти российского продавца на Яндекс.Маркет, цена от 1900 российских рублей.

Реклама. ООО "Яндекс" ИНН 7736207543


При составлении обзора использовался осциллограф Hantek DSO5102P (обзор).


Обзоры других контрольно-измерительные приборов, протестированных на данном сайте - здесь.

Весь раздел "Сделай сам! (DIY)" - здесь.



  Ваш Доктор.
 09 марта 2021 г.

Вступайте в группу SmartPuls.Ru  Контакте! Анонсы статей и обзоров, актуальные события и мысли о них.


                Порекомендуйте эту страницу друзьям и одноклассникам



  Комментарии вКонтакте:





  Доктора! (Администрация сайта - контакты и информация)
  Группа SmartPuls.Ru  Контакте - анонсы обзоров, актуальные события и мысли о них
