Применяем детектор банкнот DORS 1100 как телевизор и монитор видеонаблюдения

В этой статье будут рассмотрены возможности новых применений инфракрасного детектора подлинности купюр DORS-1100.

Когда-то этот аппарат был очень популярен и стоял на тысячах касс в магазинах и в банках.

Сейчас он остался "не у дел", но мы найдём ему новые применения, в том числе весьма неожиданные!

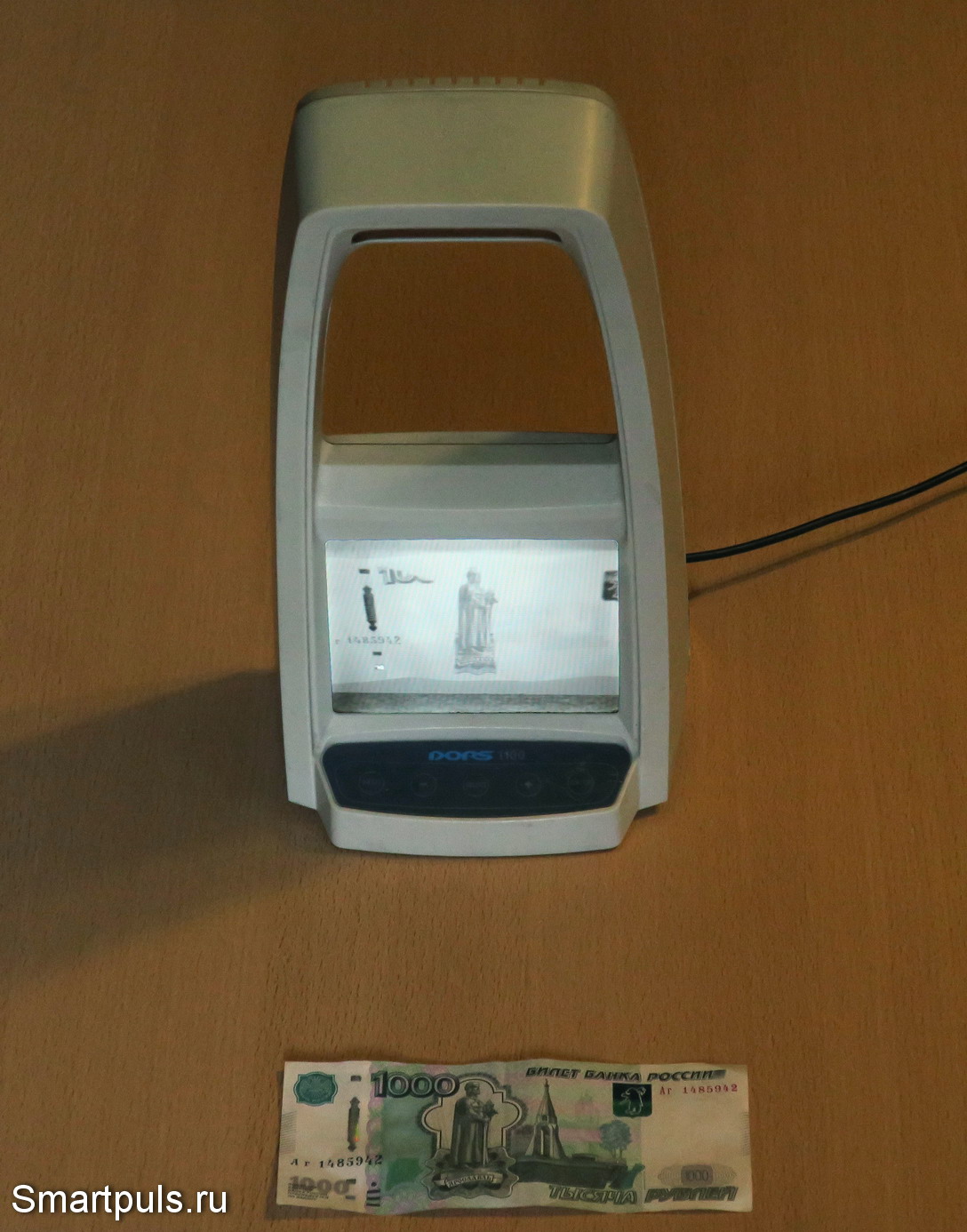

При работе по основному назначению к недостаткам этого прибора надо отнести то, что он, по существу, только показывал изображение купюры в инфракрасных лучах, а окончательное решение принимал кассир. Никакой автоматизации!

На только что приведённом изображении сразу можно заметить, что изображение в видимом свете и ИК-лучах сильно отличаются. Номинал купюры 1000 рублей вообще оказался разрезанным по диагонали. Поддельные купюры таких отличий не имеют - иначе производство подделок было бы слишком дорогим. :)

Впоследствии были выпущены детекторы подлинности, которые полностью автоматизировали этот процесс, и использование "классических" просмотровых детекторов почти прекратилось.

Более того, были выпущены устройства для пересчёта купюр, которые не только пересчитывают их количество в пачке, но и по ходу пересчёта автоматически определяют их номинал, проверяют подлинность и подсчитывают их общую сумму даже в смешанных пачках.

Итак, что же можно сделать с просмотровыми детекторами DORS 1100 (ДОРС 1100) и аналогичными?

Для решения этого вопроса сначала ознакомимся с характеристиками и возможностями DORS 1100.


Просмотровый инфракрасный детектор DORS 1100 - принцип работы, внешний вид, конструкция и основные технические характеристики

Принцип работы прибора основан на том, что на купюры наносятся специальными красками некоторые элементы оформления, невидимые в обычном свете; но видимые в других диапазонах. Это могут быть как инфракрасные, так и ультрафиолетовые метки.

Между одними и другими есть одна большая разница.

Ультрафиолетовые метки под облучением  ультрафиолетовым светом могут светиться в обычном свете, а инфракрасные - нет! Таковы законы физики: при люминесценции свет может иметь длину волны такую же или длиннее, чем у падающего света; и никогда - короче.  Происходит смещение спектра вниз (по шкале частот).

Соответственно, чтобы видеть ультрафиолетовые метки, достаточно источника ультрафиолетового излучения; а рассматривать метки можно невооруженным глазом. Справочно: обзор ультрафиолетового фонарика (с фотографиями на эту тему).

А чтобы увидеть инфракрасные метки, недостаточно одного только источника инфракрасного света. Нужна ещё камера, чувствительная к этому диапазону; и экран, который показывает изображение в видимом свете. Вот именно этим и занимается инфракрасный детектор DORS 1100.

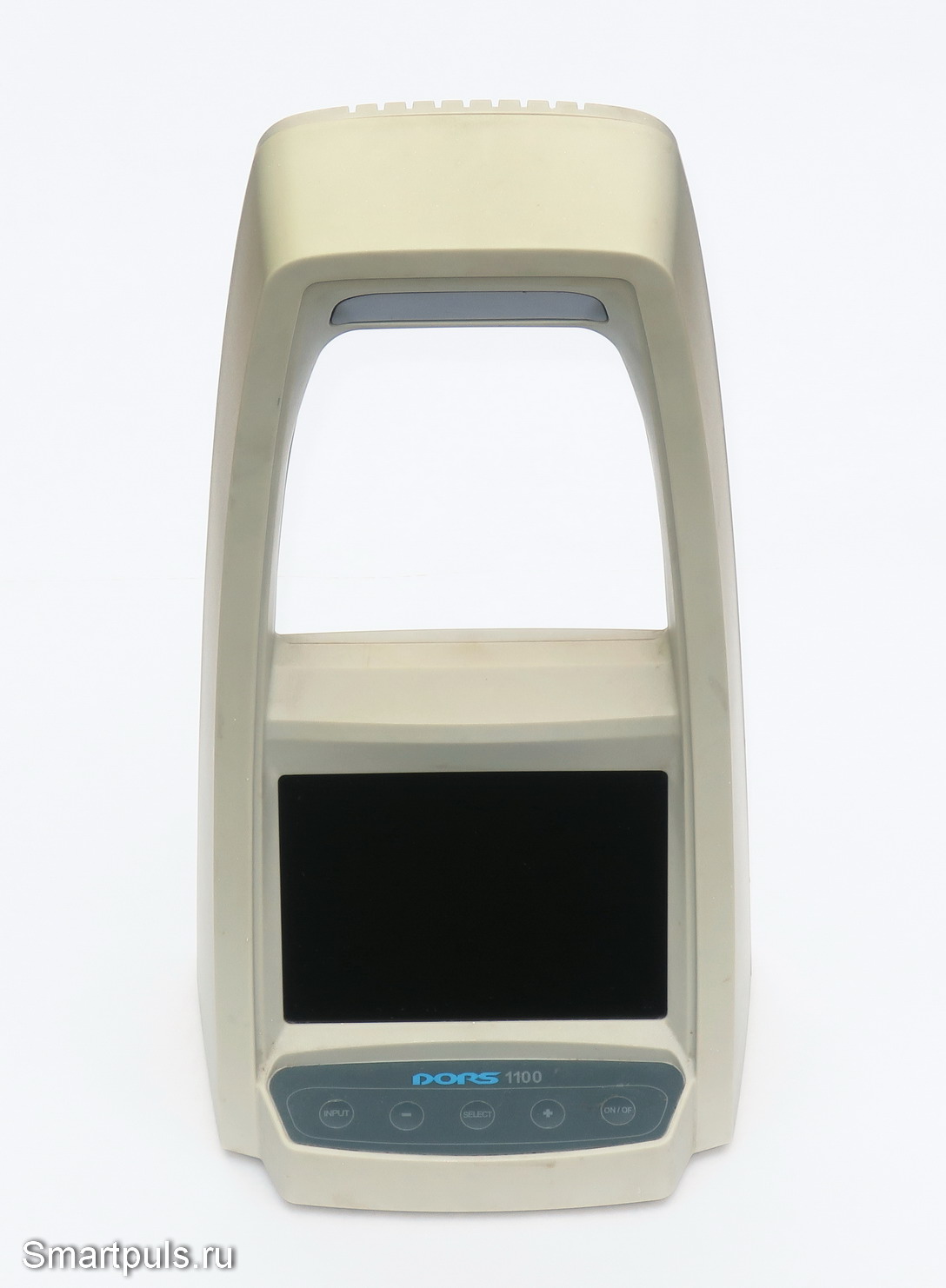

Внешний вид детектора с лицевой стороны таков:

В самом низу лицевой стороны - кнопки управления; над ними - экран. Экран - цветной, но в режиме проверки купюр показывает чёрно-белое (монохромное) изображение, ибо инфракрасное излучение не имеет цвета.

Верхняя часть детектора, которая кажется просто ручкой для его переноски, на самом деле - одна из важнейших электронных частей детектора.

Внизу этой ручки за тёмной пластиной (которая на самом деле - инфракрасный фильтр) располагаются инфракрасные светодиоды и видеокамера.

К сожалению, из-за использования этой части прибора, действительно, в качестве ручки, инфракрасный фильтр может быть испачкан и поцарапан; что не лучшим образом может отразиться на качестве изображения. :(

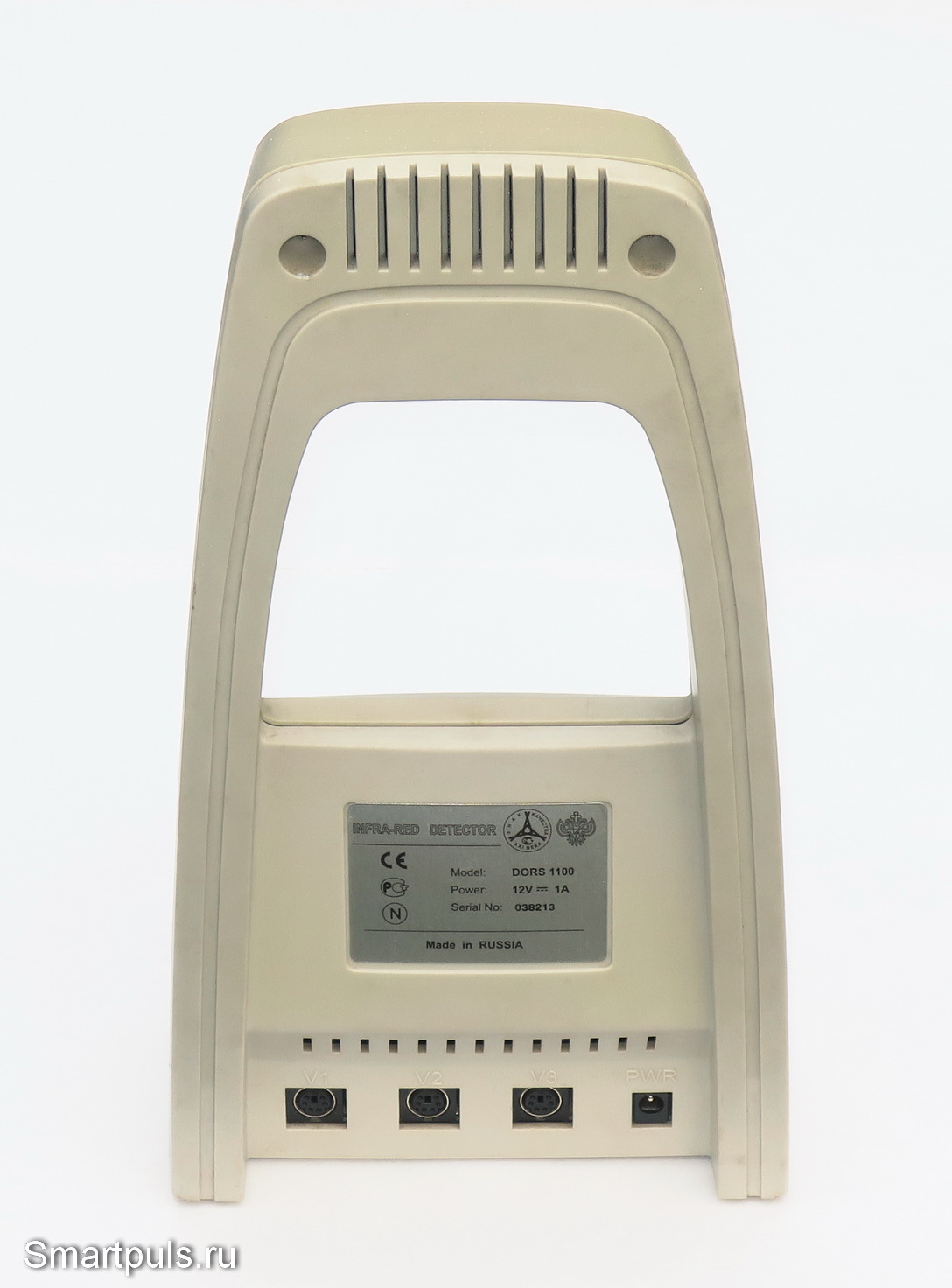

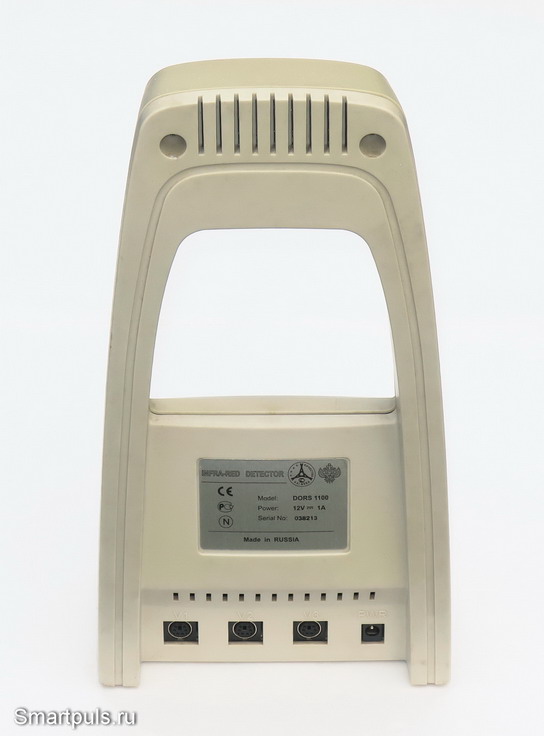

На обратной стороне расположены разъёмы для подключения питания и внешних устройств для приёма/передачи композитного видеосигнала:

Основные технические характеристики DORS 1100:

Напряжение питания - 12 В, ток 0.9 А (сетевой адаптер в комплекте);

Стандарт видеосигнала - PAL;

Диагональ экрана - 5 дюймов;

Формат экрана - 4:3;

Габариты - 295*150*110 мм;

Масса - 0.65 кг (адаптер - 0.2 кг).

Разрешение экрана в характеристиках не указано; но подсчёты по фотографии экрана показали, что, скорее всего, оно составляет 320*240.

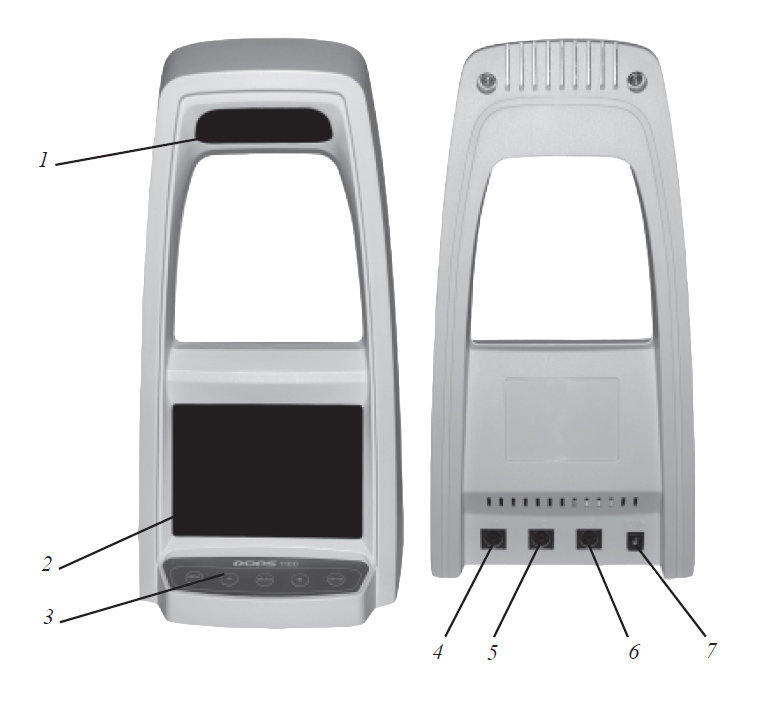

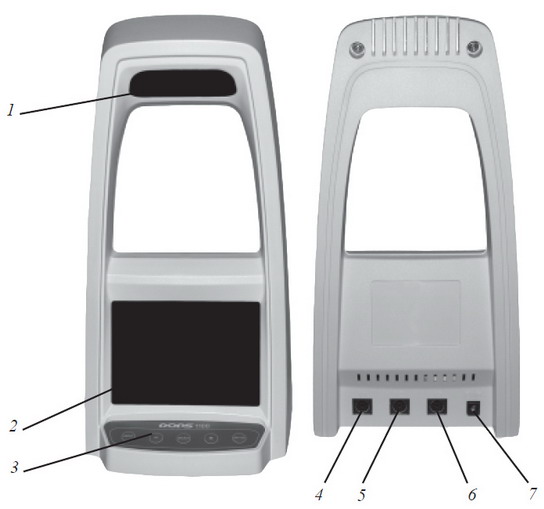

Назначение органов управления и разъёмов показано на следующем изображении, взятом из руководства пользователя DORS 1100 (инструкция на русском и английском), PDF, 160 KB.

1 - видеокамера и излучающие инфракрасные светодиоды;

2 - экран;

3 - пульт управления;

4 - видеовход для подключения телевизионной лупы;

5 - видеовход универсальный;

6 - выход видеосигнала;

7 - питание 12 В.

К этому надо добавить, что, хотя видеовходы (4 и 5) имеют разные названия, они абсолютно одинаковы и равноправны.

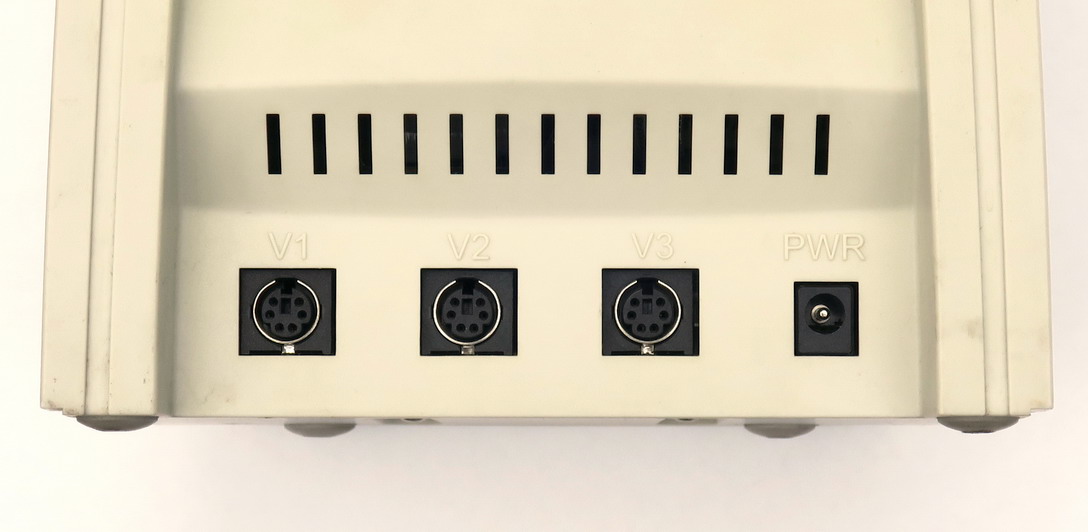

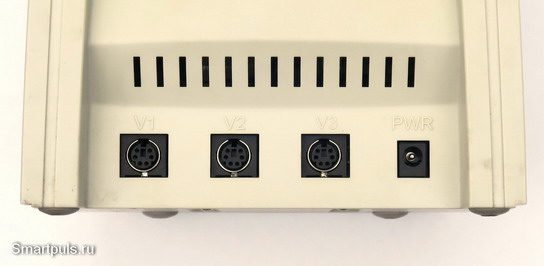

Теперь вглядимся внимательно в блок разъёмов:

Вам ничего не напоминают эти видеоразъёмы? Не вспомнили?!

Да это же популярные в недавнем прошлом разъёмы для "мышей" и клавиатур PS/2 !

Значит, чтобы к ним подключиться, достаточно найти старую дохлую мышь или клавиатуру; и использовать разъём от них. Но повозиться с подключением всё равно придётся (но об этом позже).

Для любителей изучения тонкостей - ещё один документ: service manual DORS-1100 (руководство по сервисному обслуживанию), PDF, 2.2 MB. Документ содержит информацию по разборке прибора, схемы, руководство по доработке монитора. Поскольку в руководстве по доработке монитора не было сказано, какой она может дать эффект, то дорабатывать я не стал (известный принцип IT-шников: "Если работает, то не трогай!").

Service manual DORS-1100 пригодится и для ремонта DORS 1100 своими руками.


Использование инфракрасного детектора DORS 1100 в качестве телевизора

Это - самый сложный вариант нового использования ИК детектора DORS 1100, ибо он потребует как дополнительного оборудования, так и умелых рук пользователя.

Сначала - немного о дополнительном оборудовании.

Тут очень помог принудительный переход российского телевидения на цифровой стандарт DVB-T2. Поскольку на момент перехода у населения было крайне мало телевизоров с поддержкой этого стандарта, то были массово выпущены относительно недорогие приставки для цифрового телевидения с его поддержкой. Братский Китай, разумеется, в этом очень помог.

К старым телевизорам эти приставки подключались по стандартным видеокабелям для передачи композитного видеосигнала (те самые, с помощью которых в своё время к телевизорам подключались видюшники).

В данном случае использовалась приставка Perfeo Medium - недорогая, но весьма продвинутая.

Осталось только сделать переходник для подключения приставки к детектору валют по видеовходу. И, дополнительно, решить проблему со звуком.

Итак, займёмся изготовлением переходника.

Задача осложняется тем, что в приборе используется тот контакт разъёма PS/2, который не используется в мышах и клавиатурах. Потребуется полная разборка разъёма для доступа; а он обычно ещё и залит пластиком.

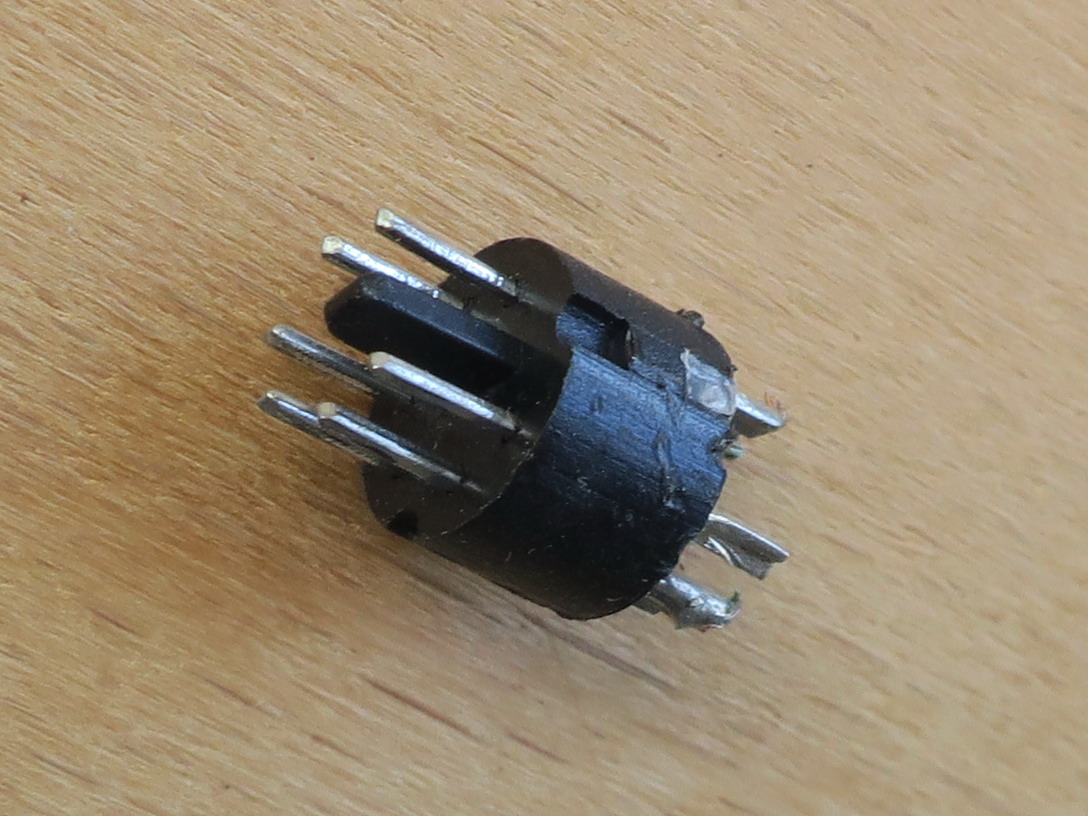

Но, применяя кусачки, умелые руки и небезызвестную мать, выполнить миссию можно. Получаем цилиндрик со штырьками:

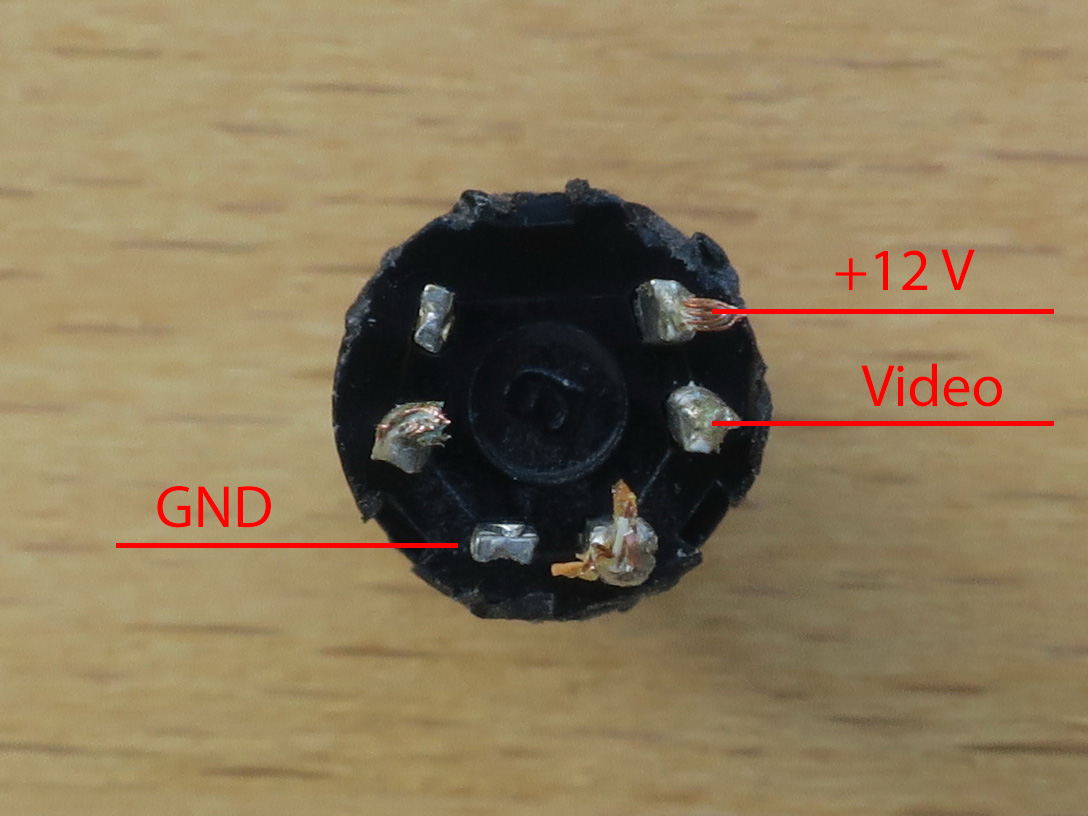

Теперь надо правильно припаять к этому цилиндрику с ножками кабель для подачи видео. Расположение жизненно-важных контактов показано на следующем фото (вид со стороны пайки):

Контакт +12 V пригодится в тех случаях, когда к DORS 1100 будет подключаться внешняя камера, не имеющая собственного источника питания.

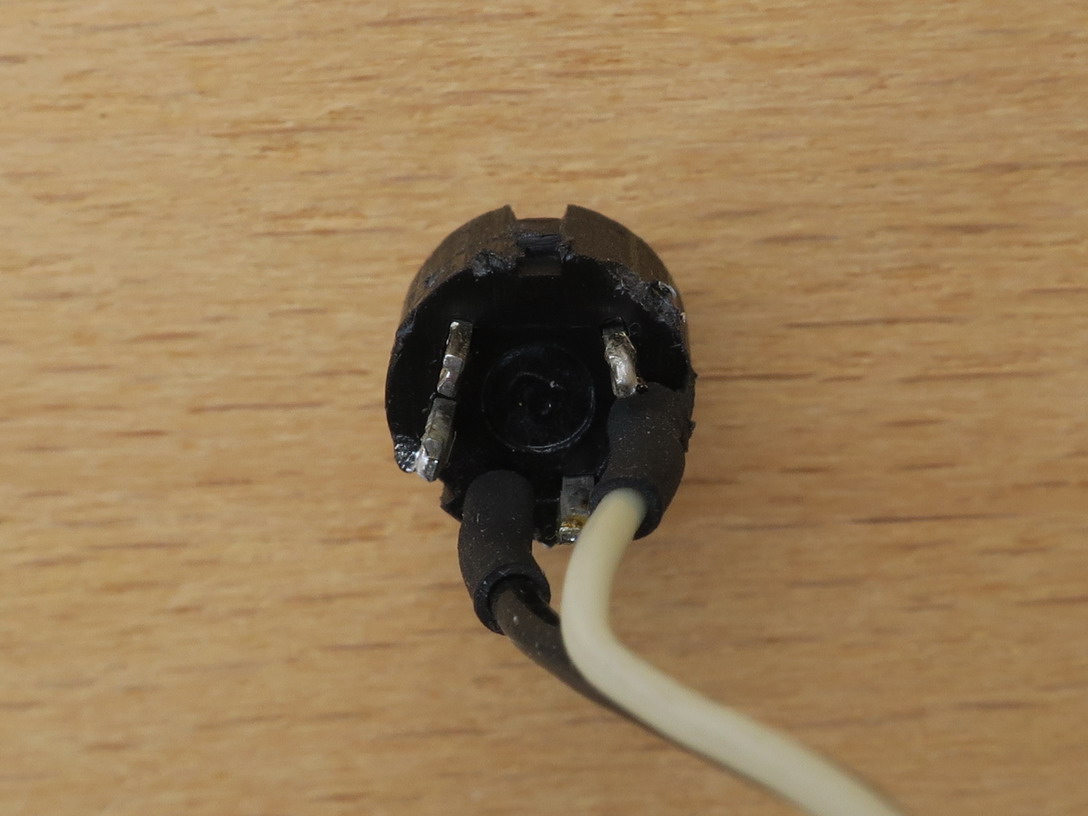

Теперь аккуратно припаиваем короткий кабель, защищая от перегибов места пайки термоусадочным кембриком:

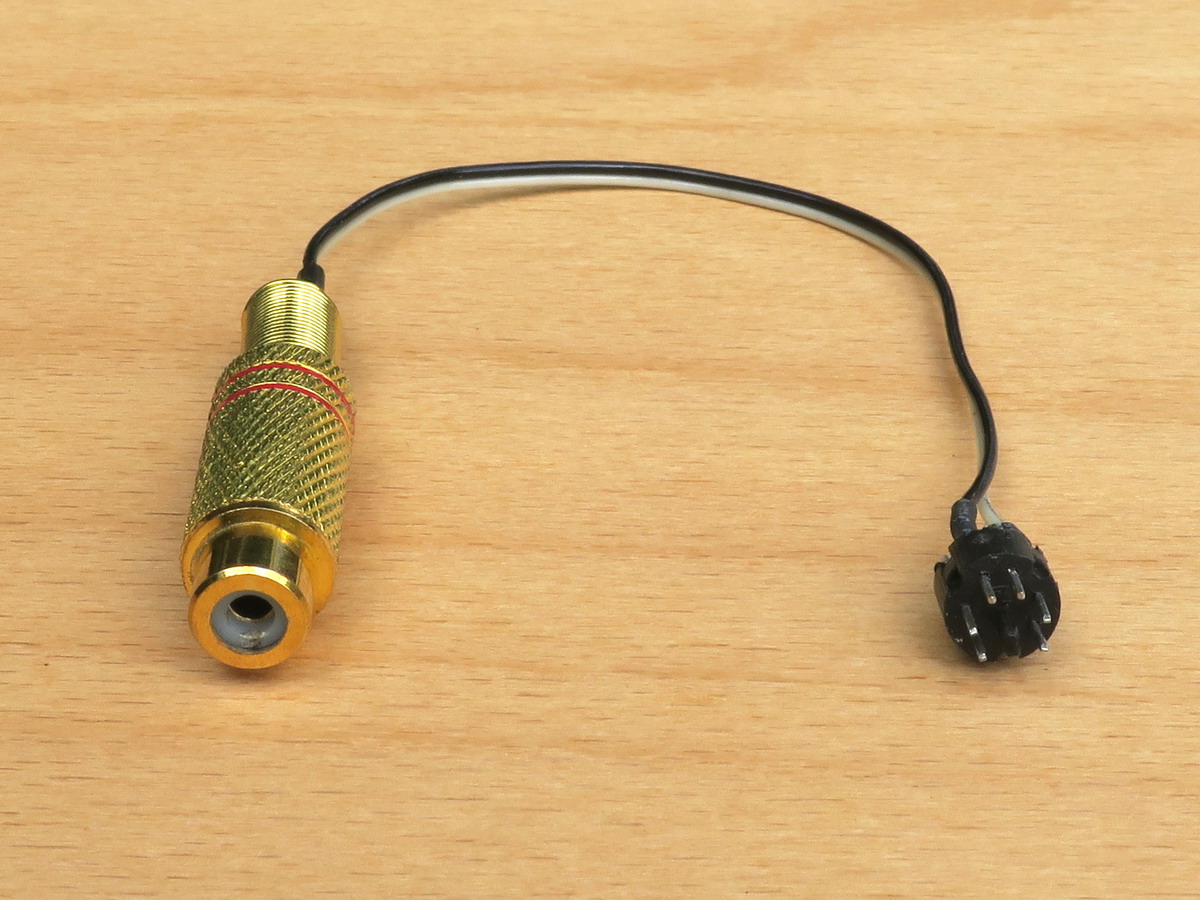

С другого конца кабеля подпаиваем разъём гнездо RCA (т.е. "мама"), и получаем переходник для подключения обычного видеокабеля с разъёмами-"тюльпанами":

Очевидный недостаток такого переходника - бескорпусной разъём со стороны DORS-1100. Вставлять его в прибор и извлекать надо будет очень осторожно!

Следующая проблема - звук; поскольку детектор купюр, естественно, не имеет встроенных динамиков.

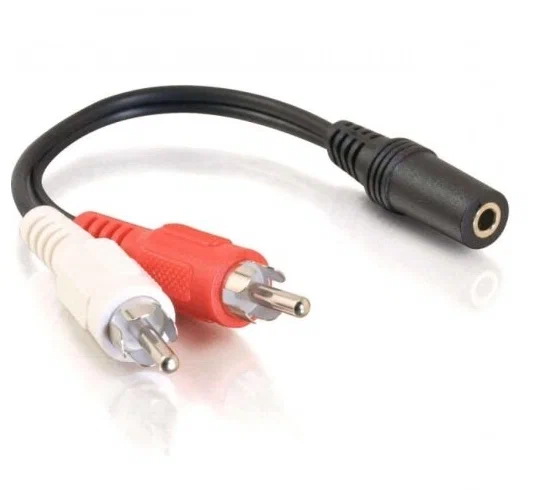

Самый правильный способ решения этой проблемы - подключить небольшие компьютерные колонки к телевизионной приставке DVB-T2 через переходник для линейного входа. Переходник можно сделать самостоятельно или купить готовый (хотя такие переходники редко бывают в продаже):

Подобного рода переходники можно найти иногда на Яндекс.Маркет. Реклама. ООО "Яндекс" ИНН 7736207543

Некоторые колонки имеют входы RCA, и для таких колонок (или усилителей) переходник не нужен; но это встречается редко.

Ещё варианты, как получить звук: через аналогичный переходник напрямую подключить наушники; или же подключить пассивные колонки через усилитель.

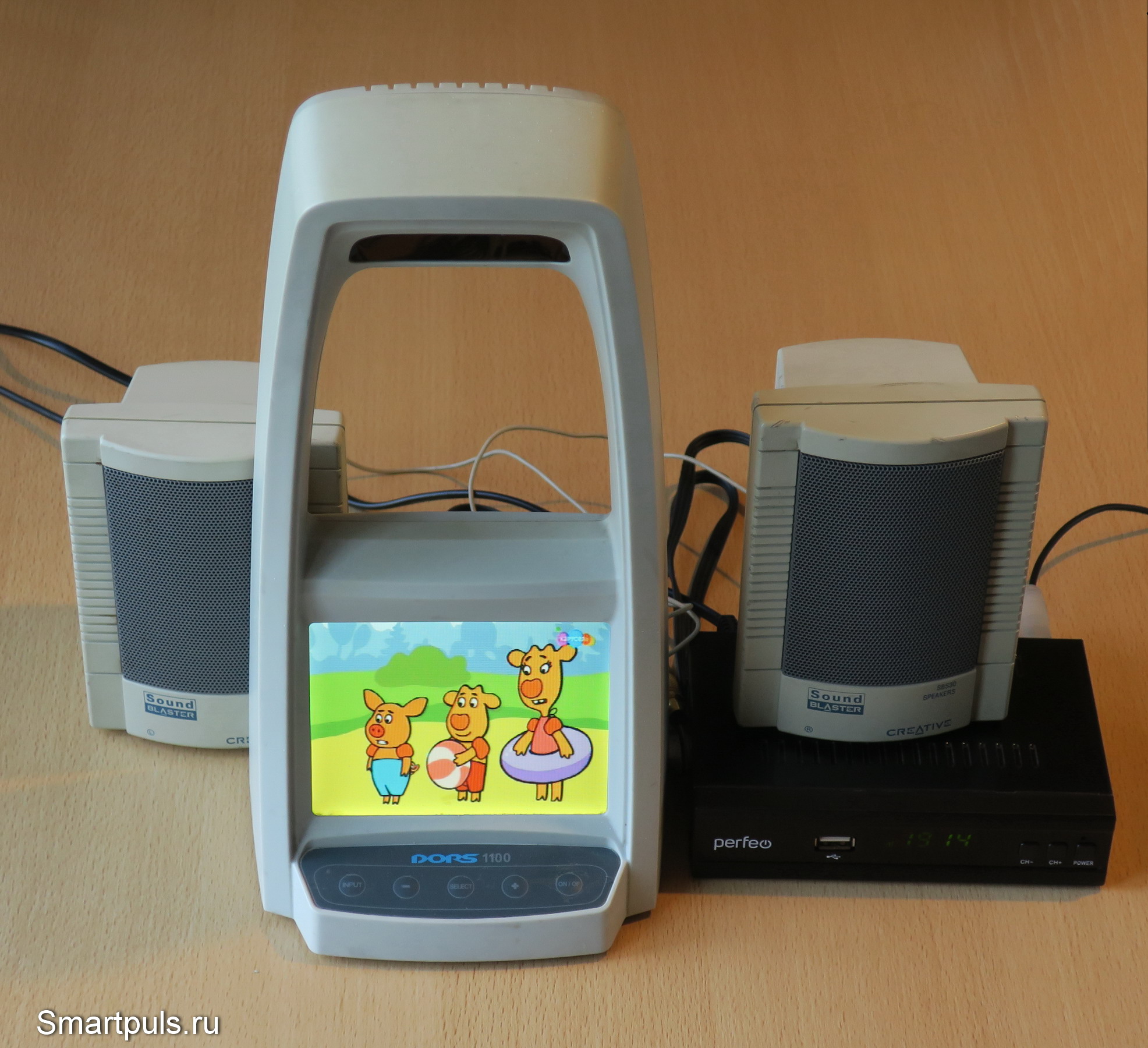

В моём случае получилась такая конструкция:

Здесь чёрная коробка справа от детектора валют DORS 1100 - это приставка DVB-T2 Perfeo Meduim.

Фото сделано при показе очередной порции мультиков на канале "Карусель".

Что можно сказать о качестве изображения?

Конечно, экран в 5 дюймов - маловат. В целом за развитием сюжета в телепередаче следить можно, но насладиться тонкостями декораций фильма или операторским мастерством будет сложно.

Изображение получается слегка сжатым по горизонтали, так как большинство передач сейчас - широкоэкранные; а здесь экран - с пропорциями сторон, принятыми в эпоху "обычного" ТВ (4:3).

Исправить пропорции (если они будут раздражать) можно в меню телеприставки. Для этого нужно в разделе "Изображение" установить формат экрана "4:3 Letter". В этом случае пропорции станут правильными, но сверху и снизу экрана появятся узкие чёрные полосы.

Цвета изображения на экране получаются, пожалуй, слегка перенасыщенными.

Углы обзора можно назвать хорошими, если Вы не будете пытаться смотреть на экран хотя бы немного снизу: тогда изображение быстро теряет контрастность.


Использование детектора DORS 1100 в качестве монитора видеонаблюдения

Сначала возникла идея использовать для видеонаблюдения собственную камеру прибора. Идея была проста: имеющуюся камеру выломать, кабель удлинить, а камеру направить на интересующий объект.

Но, как водится, "что-то пошло не так".

Первое действие (выломать камеру) оказалось не сложным, так как она закреплена всего двумя винтами.

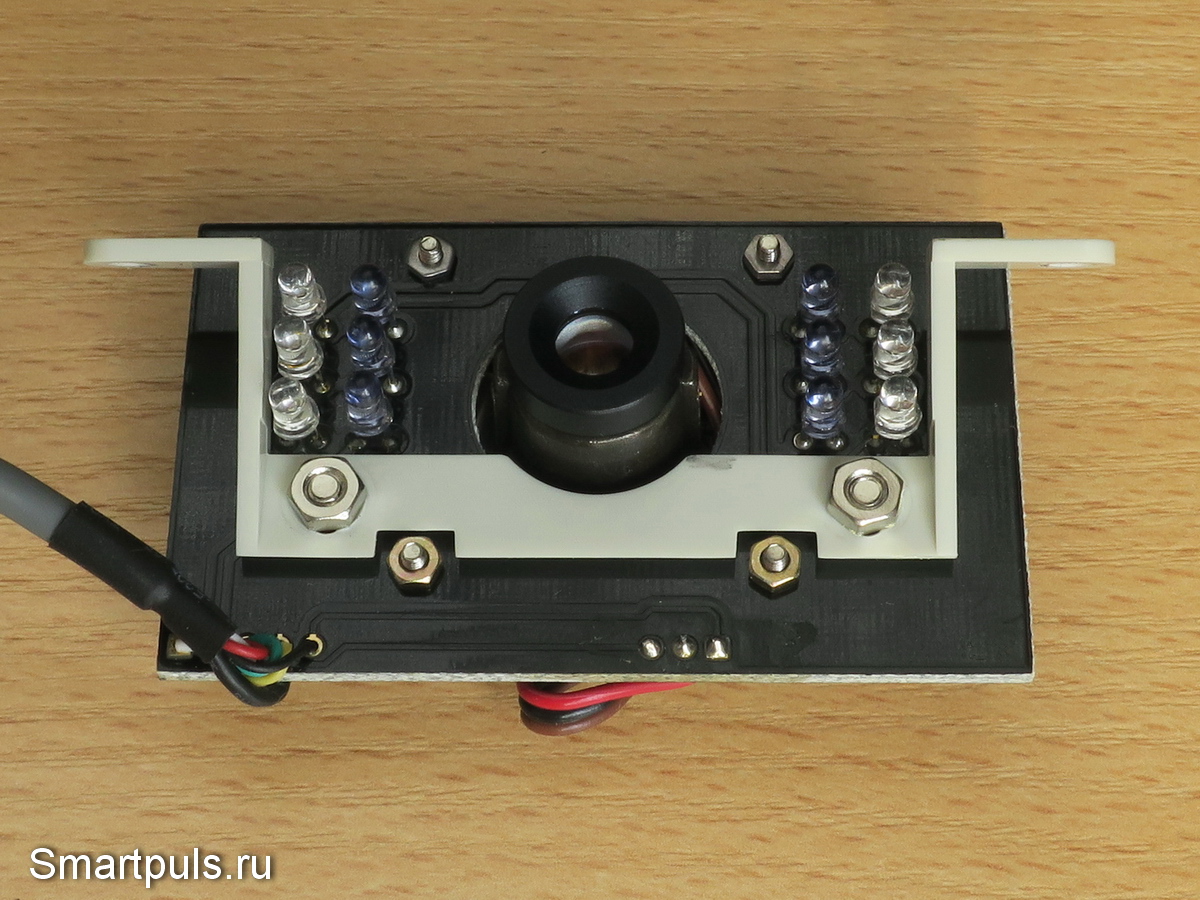

Так выглядит блок камеры спереди:

Здесь посередине находится объектив камеры, а по бокам от него - инфракрасные светодиоды двух разных диапазонов (850 и 940 нм).

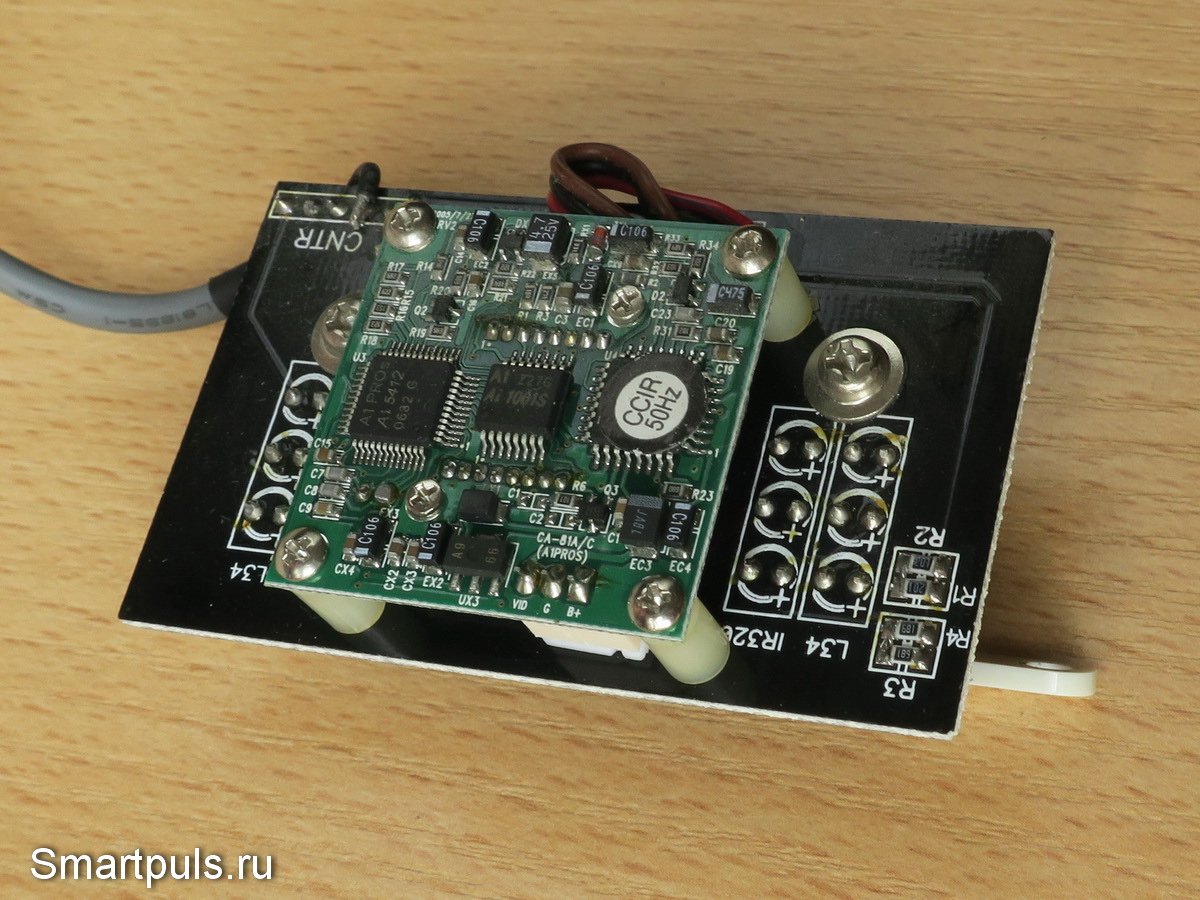

Теперь - вид блока камеры сзади:

Блок камеры - двухэтажный, сама камера и светодиоды подсветки расположены на разных платах.

Итак, что помешало использованию этой камеры?

Во-первых, она - чёрно-белая (монохромная). Но это - полбеды.

А главная беда (это во-вторых), оказалась в том, что камера сфокусирована на близкое расстояние (где должна лежать купюра).

Попытка поправить фокус успехом не увенчалась: хотя объектив установлен на резьбе, повернуть его даже с критическим усилием не удалось: видимо, резьбу хорошо мазнули клеем.

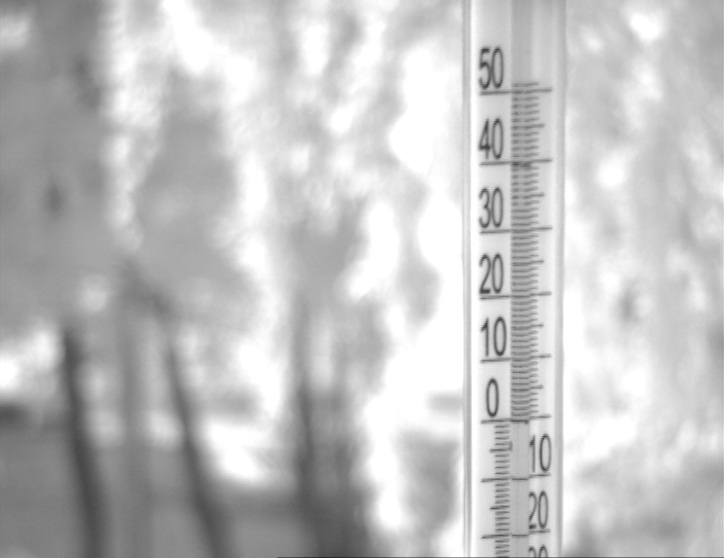

В результате при попытке посмотреть камерой за окно оказалось, что термометр, расположенный вблизи камеры, виден хорошо; а деревья на улице получились очень расплывчатыми (не в фокусе):

Эта картинка - скриншот с компьютера. Скриншот был сделан при подключении прибора к установленной в компьютере карте видеозахвата с композитным видеовходом.

Возможна ещё и третья проблема - узкий угол зрения этой камеры (это сделано для показа купюр крупным планом), но до этой проблемы ещё дойти надо.

Так что остался только один вариант использования прибора в качестве монитора для видеонаблюдения - с внешней камерой.

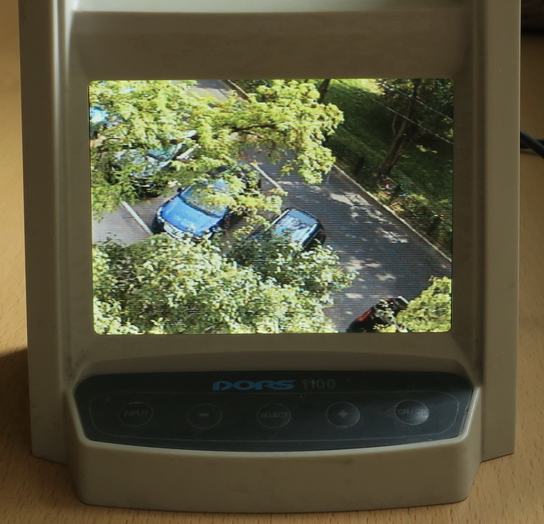

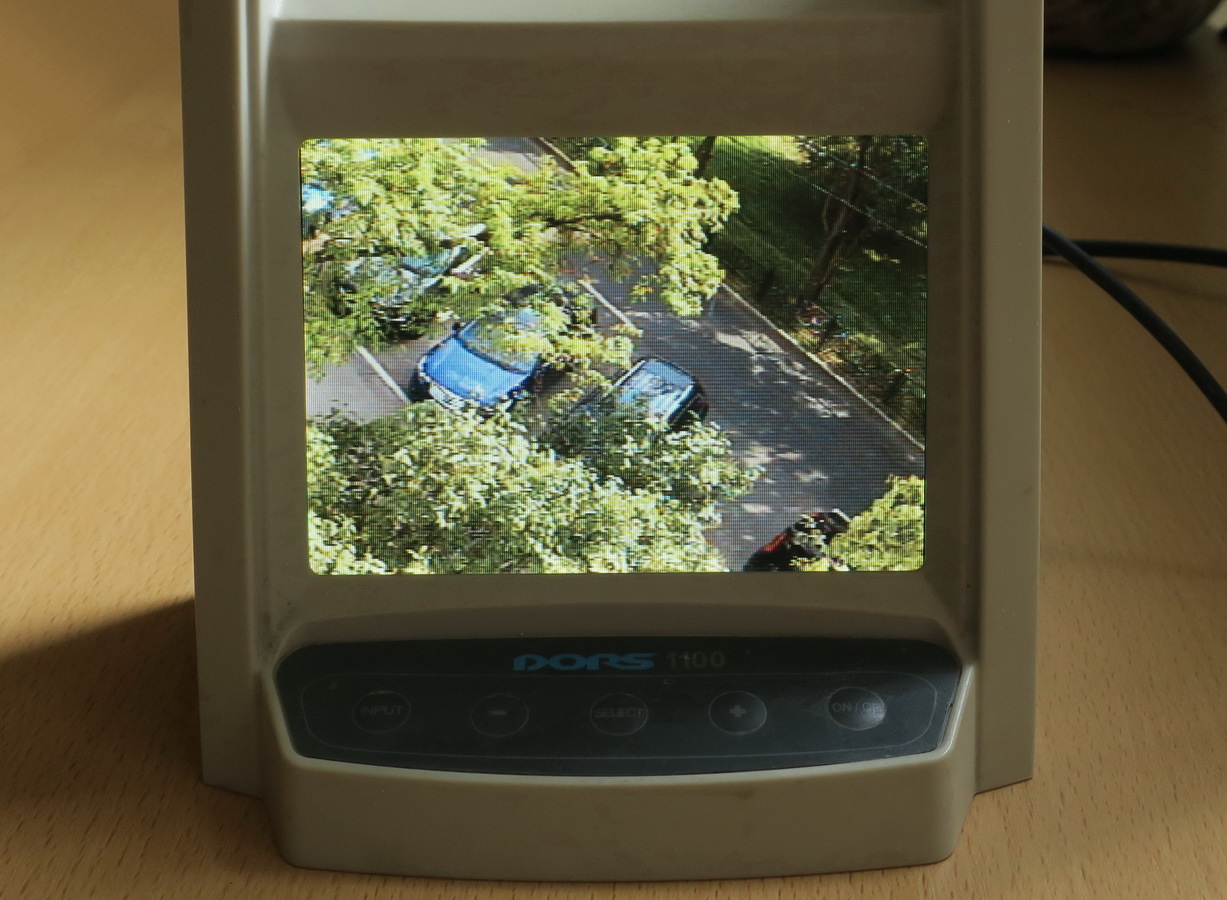

И вот здесь всё более-менее нормально:

Разве что можно пожаловаться на не слишком высокую детализацию; в основном это связано с невысоким разрешением экрана.


Окончательный диагноз

В общем и целом конструкция с использованием детектора DORS 1100 в качестве телевизора получилась несколько необычная, но вполне работоспособная.

Если всё собирать на одном столе, как показано на фото, то эта система занимает довольно много места. Но в реальной жизни можно все компоненты распределить в пространстве; и только детектор ДОРС 1100 поставить в месте, удобном для наблюдения.

Благодаря наличию в детекторе банкнот композитного входа с дополнительным контактом, по которому наружу выводится питание +12 В, к DORS 1100 можно подключить две камеры видеонаблюдения с питанием от прибора. Третью видеокамеру можно подключить вместо собственной видеокамеры прибора. Переключать камеры можно штатной кнопкой выбора источника сигнала на пульте детектора.

Причём, что интересно: та камера, которая будет подключена вместо собственной камеры, будет включаться по умолчанию при включении прибора; а для просмотра изображения с других камер надо будет переключаться кнопкой INPUT на пульте управления.

Возможно использование не только для наружного видеонаблюдения, но и для внутридомового. Можно направить камеру, например, на детскую кроватку, на кухонную плиту, встроить вместо дверного глазка или направить на лестничную площадку (возможно, для соблюдения закона придётся повесить табличку "Ведётся видеонаблюдение").

Камеры для видеонаблюдения при этом должны быть с композитным выходом стандарта PAL, самые распространённые в недавнем прошлом. Камеры высокой чёткости в такой схеме работать не будут.

Весь раздел "Сделай сам! (DIY)" - здесь.

  Ваш Доктор.
 12 августа 2022 г.
