 Переводим питание мультиметра Aneng V8 на Li-ion аккумулятор

 Обзор


Переводим питание мультиметра Aneng V8 на Li-ion аккумулятор (аналогично - и многих других мультиметров)

    Предисловие

Статья посвящена переводу мультиметров на аккумуляторное питание с наименьшими трудозатратами пользователя и максимальным использованием готовых решений.

Мультиметры, как и многие другие устройства, подчиняются простому закону: чем более устройство многофункциональнее и лучше (в любом смысле лучше: точнее, производительнее, ярче и т.п.), тем больше оно потребляет энергии. Особенно этот факт критичен для устройств на батарейном питании, к коим и относится пока что большинство мультиметров - необходимейших приборов для электриков и электроников.

По этой причине простые мультиметры могут работать от одного комплекта батареек очень долго (месяцы и даже годы), а продвинутые "сжирают" батарейки пачками.

В данной статье на примере мультиметра Aneng V8 будет рассмотрен процесс его перевода на питание от литий-ионнного аккумулятора. Точно так же можно перевести на аккумуляторное питание любой другой мультиметр с питанием от трёх батареек типоразмера AAA.

Дополнительно будет рассмотрен очень простой вопрос о переводе на аккумуляторное питание мультиметров, питающихся от батареек напряжением 9 В ("Крона").


Краткий обзор мультиметра Aneng V8

Раз уж речь идёт о мультиметре Aneng V8, то сначала - немного информации о нём без претензий на полный обзор.

Характеристики мультиметра Aneng V8:

Количество отсчетов измерения 8000 (9999 для частоты)
Измерение постоянного напряжения 0.1 мВ - 1000 В
Измерение переменного напряжения 0.1 мВ - 750 В
Измерение постоянного тока 0.1 мкА - 20 А
Измерение переменного тока 0.1 мкА - 20 А
Измерение сопротивления 0.1 Ом - 80 МОм
Измерение ёмкости 1 пФ - 99.99 миллиФарад
Измерение частоты 0.001 Гц - 9.999 МГц
Измерение температуры -20°С... +1000°С (?!)
Частота обновления показаний 3 раза / с
Габариты 90.3 * 175 * 48 мм
Масса (без батарей) 332 г

Дополнительно: генератор сигналов прямоугольной формы 50 - 5000 Гц, проверка диодов, прозвонка цепей, обнаружение электрических полей, встроенный фонарик.

Внимание! Транзисторы мультиметр не тестирует!

Куплен мультиметр был на Алиэкспресс в официальном магазине Aneng; цена на момент публикации статьи - от $35 до $39 в зависимости от комплектации. Следите за купонами на странице товара (при их наличии можно доллар сэкономить)!

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

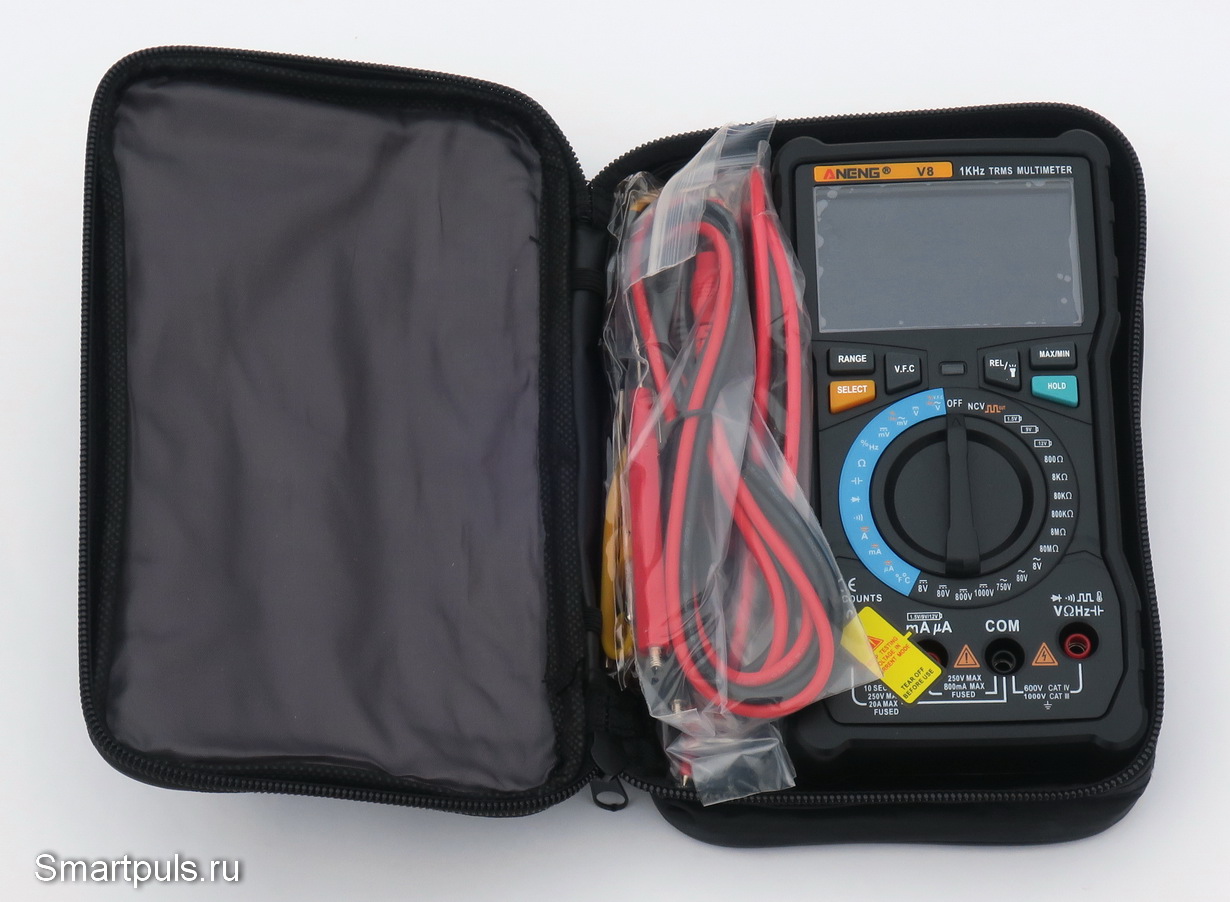

Мультиметр вместе с комплектацией поставляется с сумкой-чехлом на молнии для хранения и переноски:

Мультиметр Aneng V8 в чехле

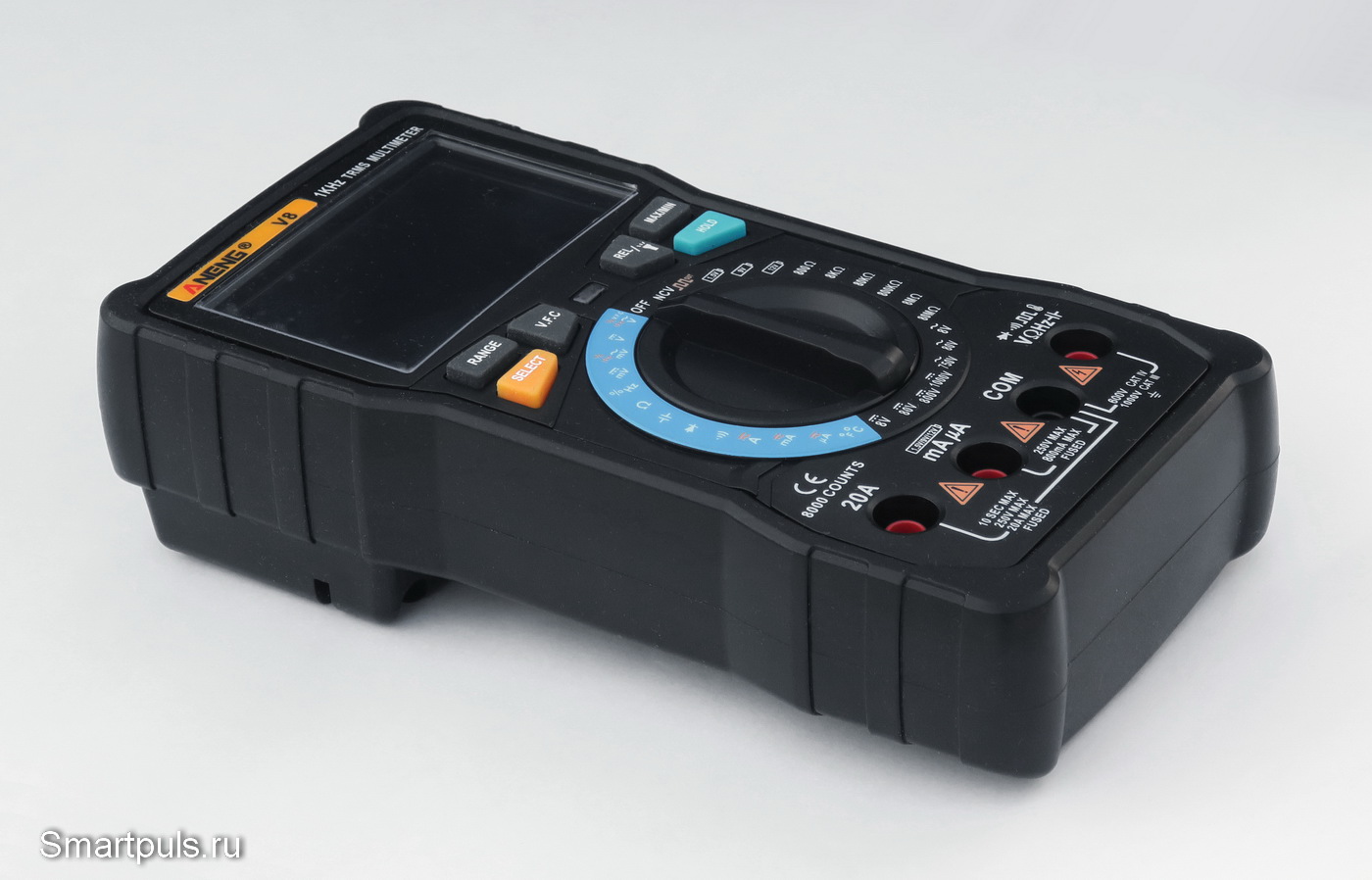

Мультиметр имеет механическую защиту в виде чёрного силиконового чехла. Чехол очень плотно одет на прибор и точно повторяет его форму, из-за чего они кажутся одним целым; но прибор при этом выглядит весьма толстеньким:

Переводим мультиметр Aneng V8 на питание от аккумулятора li-ion


В качестве электрической защиты прибор имеет два сменных предохранителя внутри самого прибора (для замены требуется разборка, выполняется несложно).

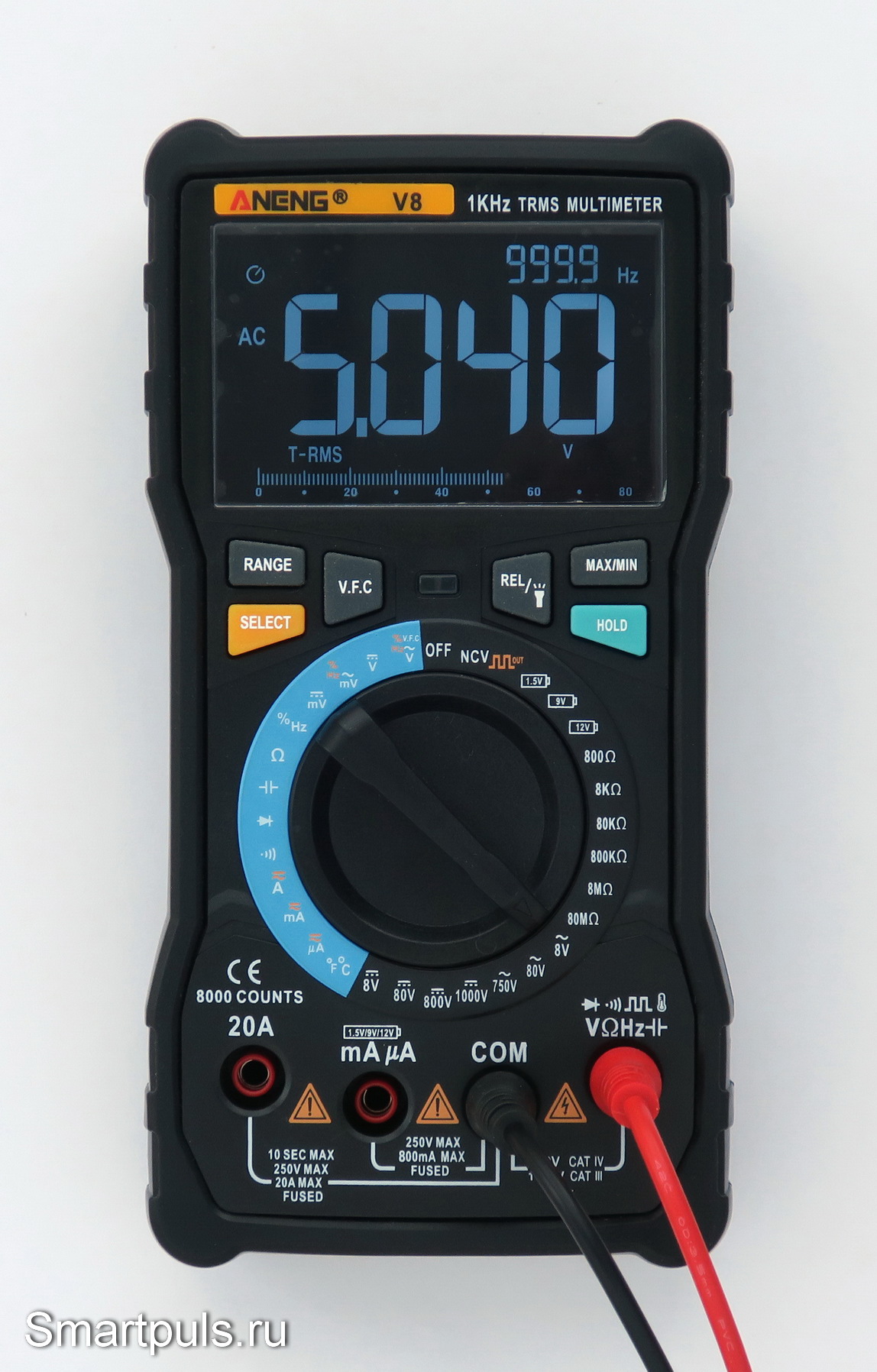

Теперь посмотрим на прибор в боевой работе. На мультиметр было подано напряжение 5 В частотой 1 кГц от генератора FY-6800 (обзор):

Мультиметр Aneng V8 в работе


В целом этот мультиметр можно охарактеризовать как продвинутый прибор с высокой точностью измерения, но несколько громоздкий. Хотя, те, кто держал в руках старосоветские стрелочные мультиметры, точно не испугаются. :)

После этого краткого знакомства с мультиметром Aneng V8 приступим, собственно, к теме его питания от литий-ионного аккумулятора.

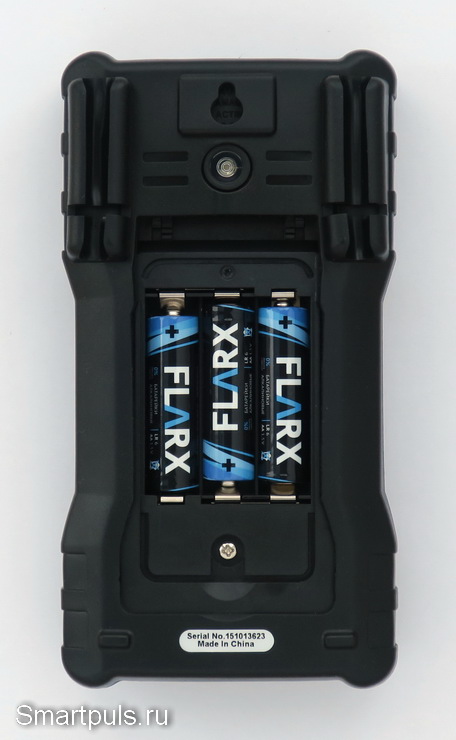

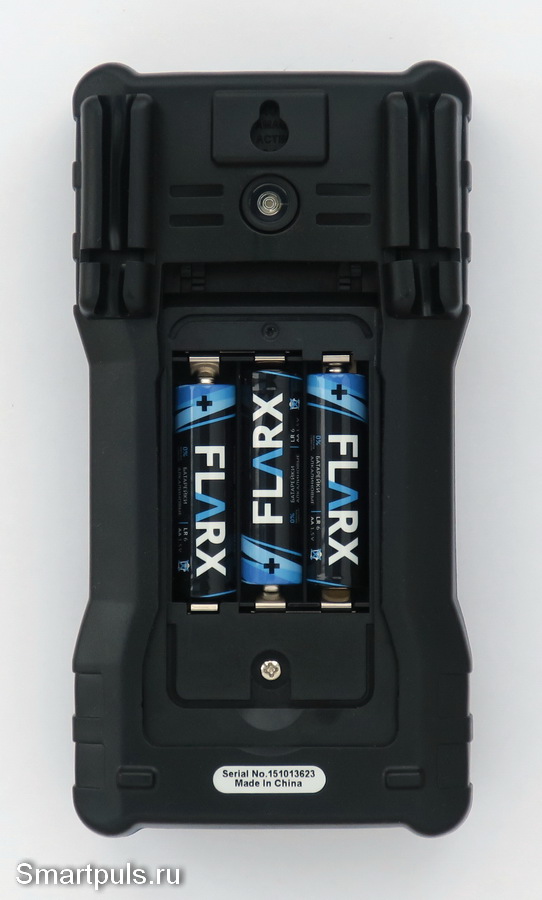

На обратной стороне мультиметра находится батарейный отсек, рассчитанный на установку 3-х батареек AA (прибор показан со снятой крышкой отсека):

Батарейный отсек мультиметра Aneng V8

Перед переводом мультиметра на питание от литий-ионного аккумулятора сначала желательно проверить пределы напряжения источника питания, при которых прибор сохраняет полную работоспособность.

Для данного мультиметра уже всё проверено, он нормально работает при снижении питания до 3 В. А это означает, что стандартный литий-ионный аккумулятор здесь будет полностью работоспособен, поскольку его рабочий диапазон напряжений составляет от 3.2 В (0% заряда) до 4.2 В (100% заряда).

Но, как только прибор начнёт сигнализировать об истощении заряда источника питания, аккумулятор следует подзарядить во избежание его переразряда и преждевременной потери ёмкости.

Если же для какого-либо иного мультиметра нижний предел работоспособности по питанию окажется, к примеру, равным 4 В, то это будет означать более узкий диапазон работоспособности аккумулятора в приборе (только в интервале от 4 В до 4.2 В); и, соответственно, аккумулятор будет требовать более частых подзарядок.

Теперь - касательно собственно механики замены батарейного питания на аккумуляторное.

Три батарейки формата AA будут заменены на один цилиндрический литий-ионный аккумулятор формата 14500, полностью совпадающий по габаритам с батарейкой AA.

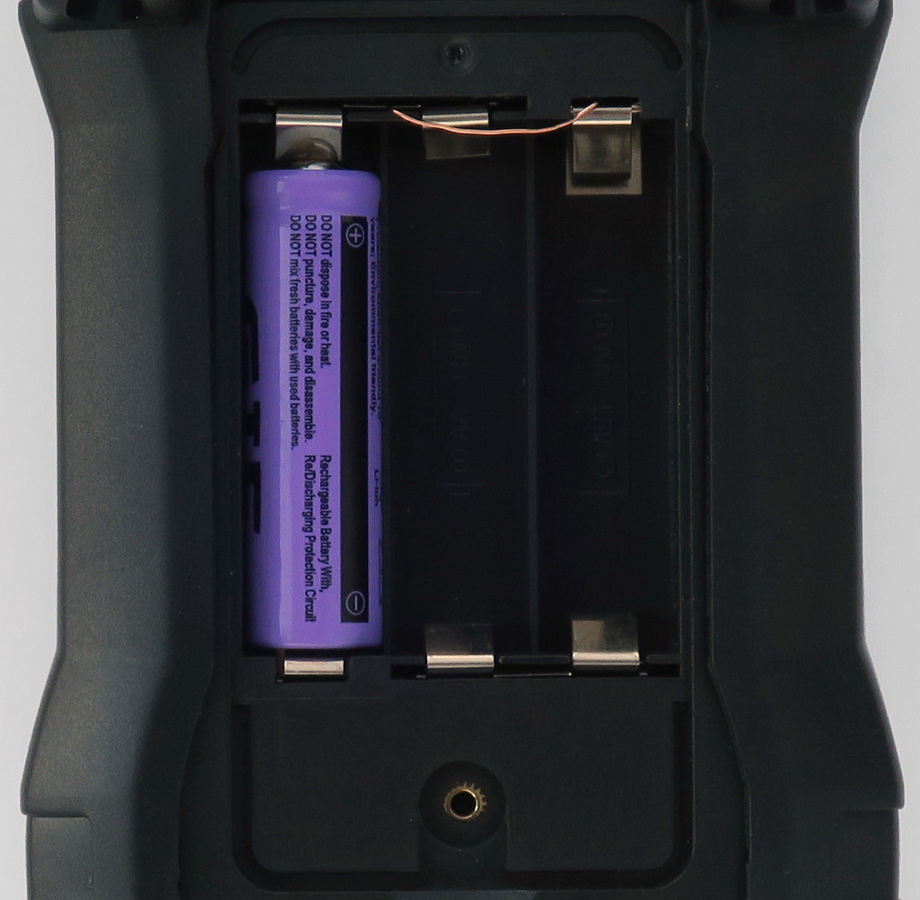

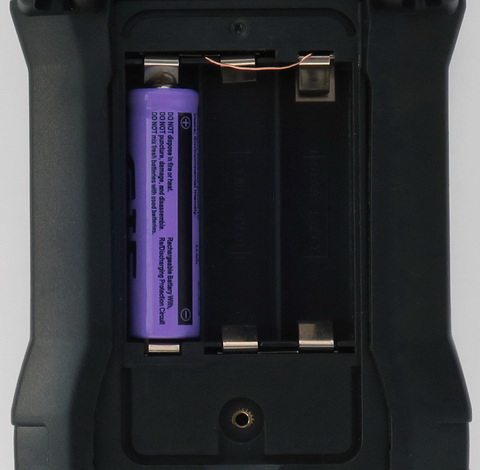

Чтобы при этом оба полюса питания мультиметра соединялись с аккумулятором, делаем короткую перемычку из оголённого проводника между пластинами контактов для батареек:

Установка аккумулятора в мультиметр Aneng V8

В качестве проводника была использована жила из витой пары. Её концы были вставлены в узкую щель между контактными пластинами и пластиковым обрамлением батарейного отсека; при этом за счёт упругости пластин проводник зажимался достаточно крепко и надёжно, не болтался.

Включение мультиметра полностью подтвердило работоспособность такой схемы.

Кстати, на одно (строго на одно!) из свободных мест для батареек можно установить резервный аккумулятор. Если заряд на рабочем аккумуляторе будет заканчиваться, то резервный аккумулятор просто надо будет переставить на место рабочего.

Недостаток такой схемы питания - в том, что встроенного контроллера заряда аккумулятора в мультиметре нет; и для заряда аккумулятора надо будет приобрести отдельное зарядное устройство, совместимое с литий-ионным аккумулятором формата 14500 (диаметр 14 мм, длина 50 мм).

Кроме всего прочего, в мультиметрах надо обращать внимание на конструкцию контакта для "плюса" батареек. Для тех мультиметров, в которых "плюс" слегка утоплен, могут потребоваться аккумуляторы с приподнятым плюсовым контактом. Как вариант, можно эту проблему решить с помощью смекалки и рукоделия, подогнув контакт со стороны мультиметра (или напаяв, или используя металлическую прокладку, - по обстоятельствам); но лучше сразу купить аккумуляторы с выступающим плюсом. Существуют аккумуляторы того же типоразмера, но с плоским плюсом; они подойдут не для всех мультиметров.

Иногда в качестве зарядного устройства можно использовать какое-либо другое устройство, совместимое с данными аккумуляторами и имеющее собственный контроллер заряда. Например, встроенные контроллеры заряда аккумуляторов есть в некоторых фонариках.

Купить Li-ion аккумуляторы 14500 с выступающим плюсом можно, например, здесь. Зарядное устройство на 2 аккумулятора можно купить, например, здесь (либо можно их купить у других продавцов, которых с этим товаром более чем достаточно).

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

* * *

Остаётся ещё очень непростой вопрос о переводе на аккумуляторное питания мультиметров, в которых для питания используются не три, а две батарейки AA или AAA.

Совсем свежие батарейки имеют напряжение 1.6 - 1.65 В, а две батарейки дают, таким образом, напряжение до 3.3 В; в то время, как полностью заряженный Li-ion аккумулятор имеет напряжение 4.2 В.

Скорее всего, от такого напряжения питания мультиметр не сгорит, а будет работать; но риск всё-таки есть. Для исключения риска можно сбросить излишек напряжения с помощью пары диодов, включенных в прямом направлении последовательно; и добавить после них электролит 500-1000 мкФ для исключения влияния повышения внутреннего сопротивления источника питания на процесс измерения.


Перевод мультиметров с питанием 9 В (батарейка "Крона") на питание от литий-ионных аккумуляторов

Эта глава статьи будет состоять всего из нескольких строк.

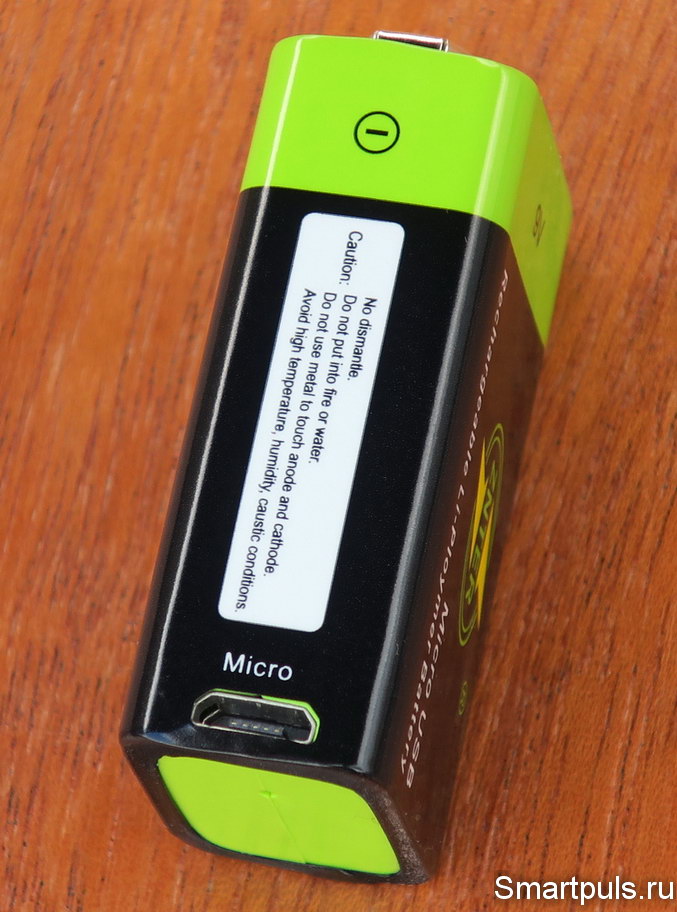

Если мультиметр питается от батарейки 9 В "Крона", то всё становится ещё проще: есть в продаже готовые аккумуляторы такого формата со встроенным контроллером заряда:

обзор литий-ионного (Li-ion) аккумулятора "Крона" на 9 В

Для таких аккумуляторов даже не требуется отдельное зарядное устройство: можно заряжать обычной телефонной зарядкой с кабелем микро-USB.

Обзор изображенного на фото аккумулятора - здесь. Купить такой аккумулятор можно, например, здесь; а аналогичный аккумулятор немного увеличенной ёмкости - здесь.

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158



  Ваш Доктор.
 16 февраля 2022 г.
