Усилитель мощности звуковой частоты D-класса на микросхеме PAM8610 (2x10 W) - интересное, но не универсальное решениеОбзор посвящен одноплатному стереофоническому мостовому усилителю мощности звуковой частоты (УМЗЧ, УНЧ) класса D на основе микросхемы PAM8610 номинальной мощностью 2x10 Вт (в микросхемах усилителей PAM последние две цифры в наименованиях - это и есть мощность на канал). В технической документации указана возможность работы и с мощностью выхода 2x15 Вт на нагрузке 4 Ом, но с обязательным теплоотводом (радиатором). Усилители класса D получили популярность благодаря своему КПД, достигающему 90% и даже выше; что свойственно и этой микросхеме. Теоретически, микросхема PAM8610 - сплошной позитив: она допускает работу и без выходных фильтров, и без теплоотвода. Тем не менее, среди радиолюбителей она имеет крайне противоречивую репутацию: одним она категорически нравится, другим - категорически нет. Противники этой микросхемы жалуются, например, что она будто бы много шумит и мешает приёму FM-станций. Так ли это? В этих вопросах тоже будем разбираться! В обзоре будут приведены технические характеристики микросхемы усилителя низкой частоты PAM8610, кратко разобраны особенности схемотехники тестируемого одноплатного усилителя, показаны осциллограммы работы усилителя, а также сделаны полезные выводы и критические замечания.
Купить плату усилителя
на
основе микросхемы PAM8610 можно на Алиэкспресс, например,
здесь.
Цена на дату обзора - около $4 с учётом
доставки. В дальнейшем цена может
меняться, проверяйте!

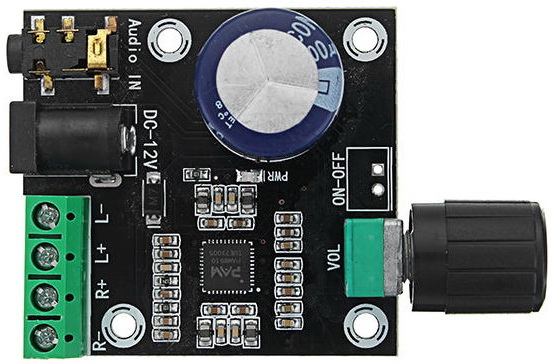

(Двухканальный мостовой усилитель низкой частоты на PAM8610; изображение с официального сайта AliExpress, реальное изображение будет иметь отличия) Схема подключения платы усилителя - достаточно простая и очевидная. Тонкости работы будут изложены далее в обзоре. Далее перечислены характеристики микросхемы PAM8610 "как таковой", без привязки к данной конкретной плате: Усилитель D-класса PAM8610 - технические характеристики:

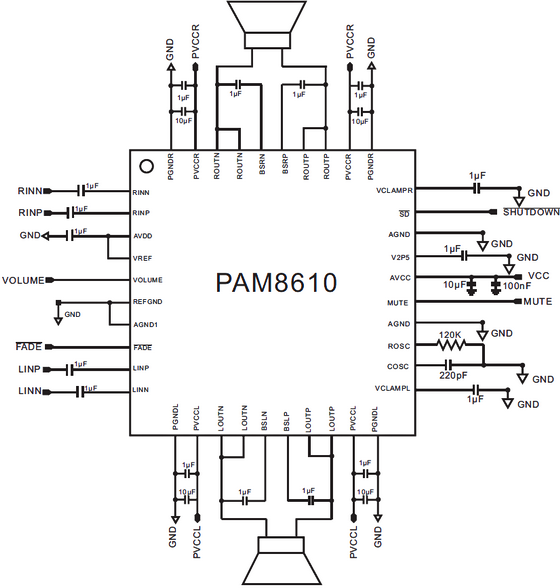

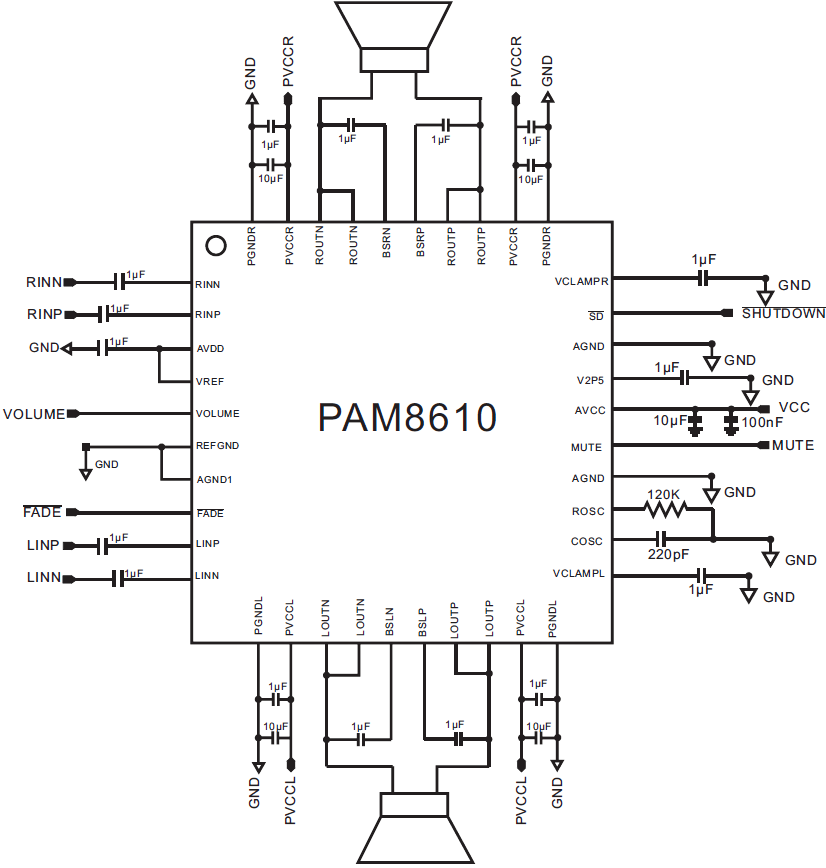

Примечание: Полностью все характеристики и типовые схемы включения PAM8610 указаны в техническом описании (datasheet) PAM8610 (PDF, 330 KB). Типовая схема подключения PAM8610 выглядит так (взята из datasheet): Схема подключения получается не очень простой из-за обилия навесных элементов; хотя большинство из них - разделительные и блокировочные конденсаторы. Исключение - RC-цепочка 120K и 200 pF, это - времязадающая цепь встроенного генератора импульсов. Тем не менее, использовать эту микросхему в "голом" виде для самостоятельного монтажа не рекомендуется, хотя бы из-за очень малого шага между контактами (около 0.5 мм).
Теперь -
углубимся в практику и обратимся к внешнему виду тестируемого

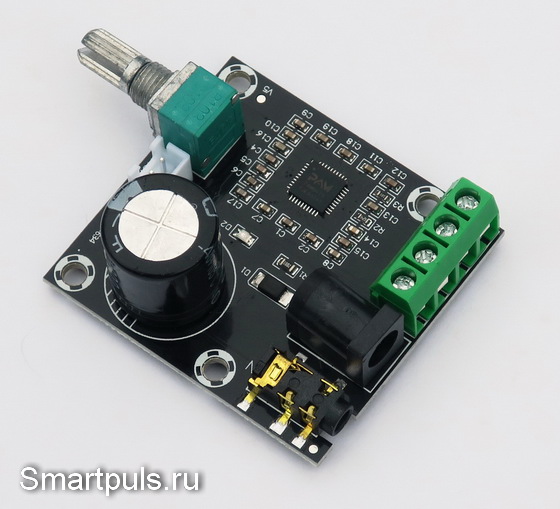

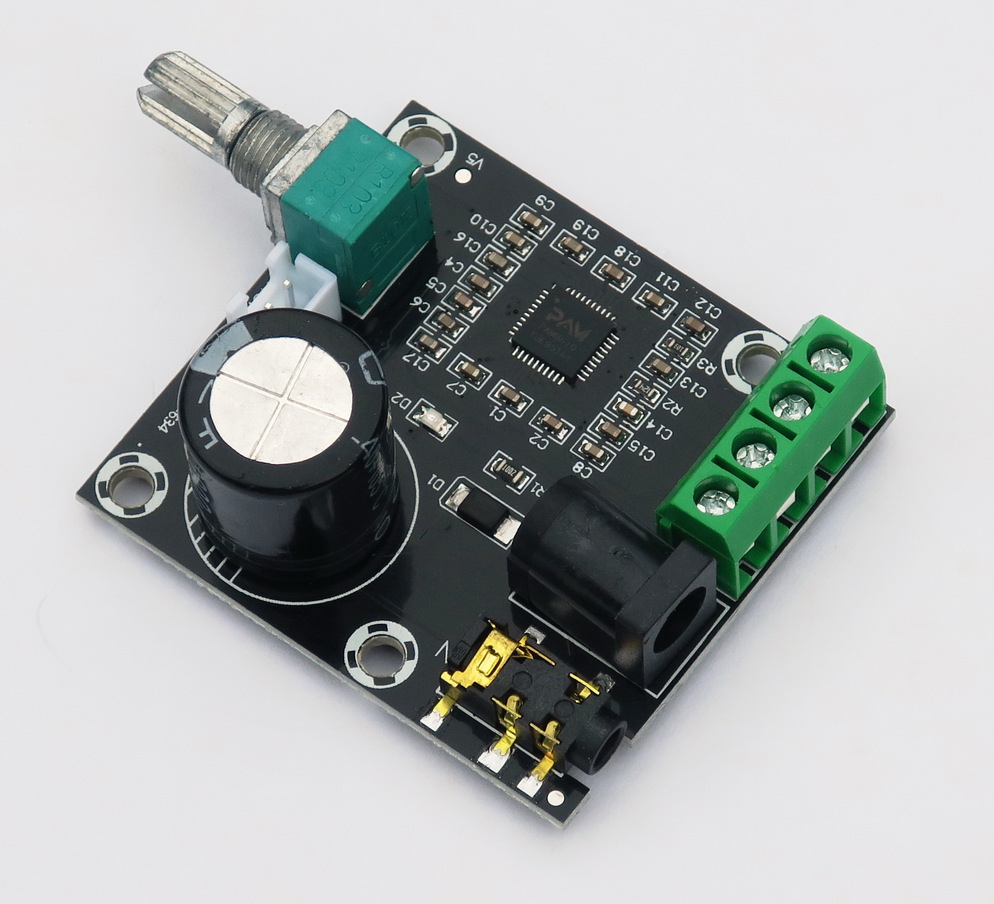

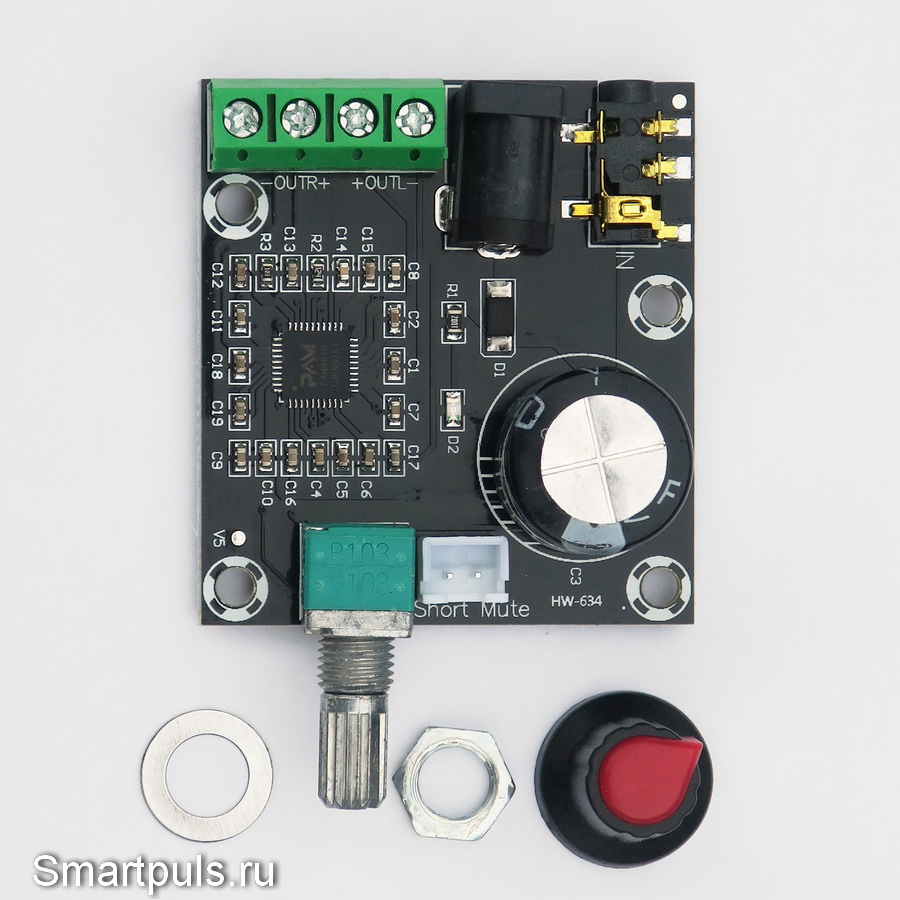

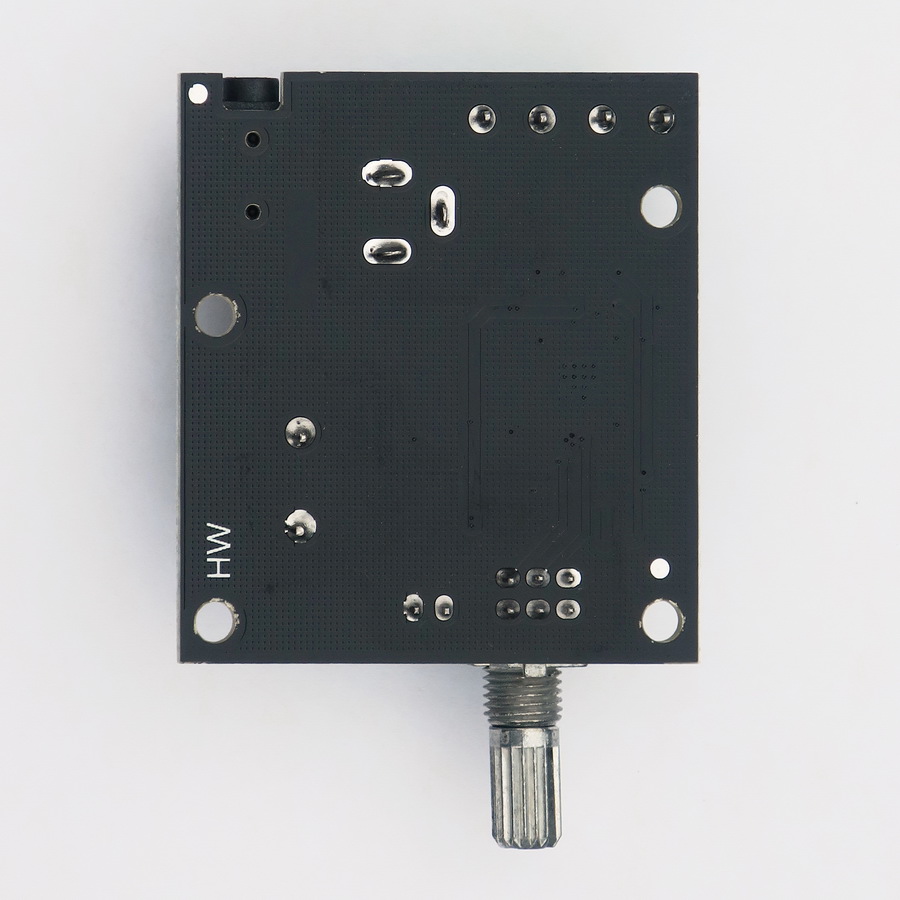

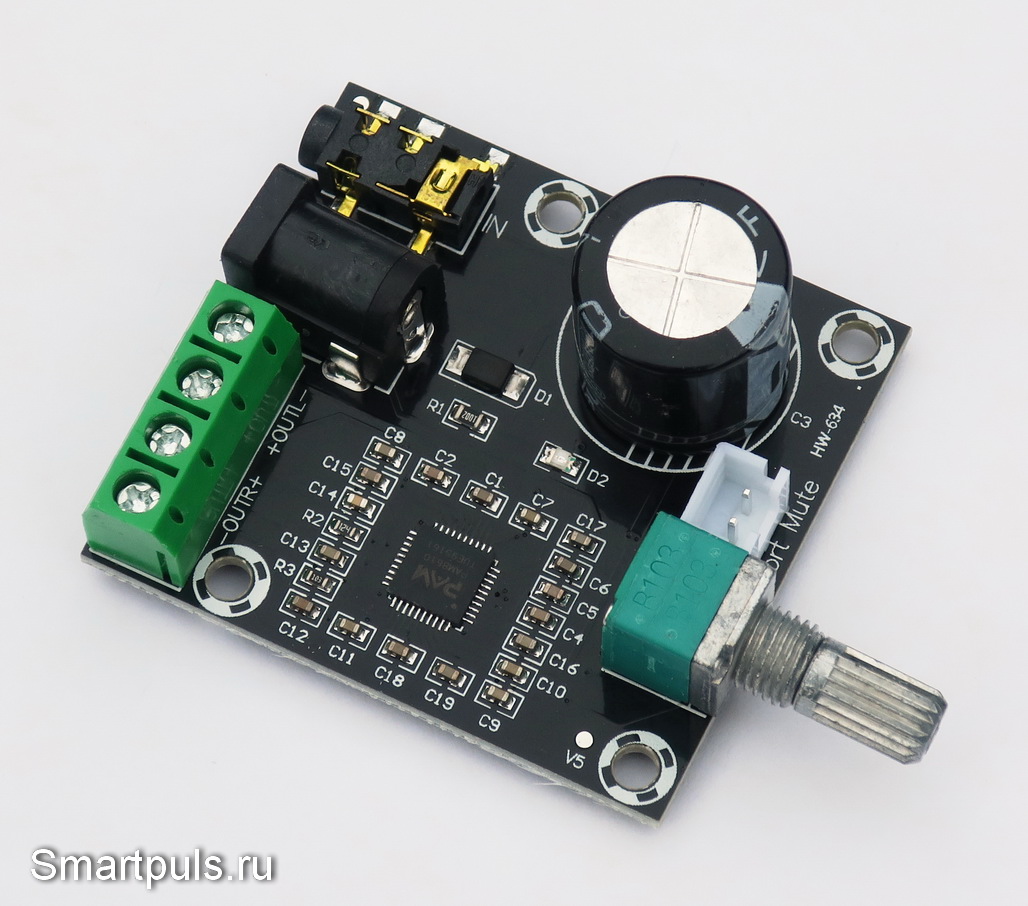

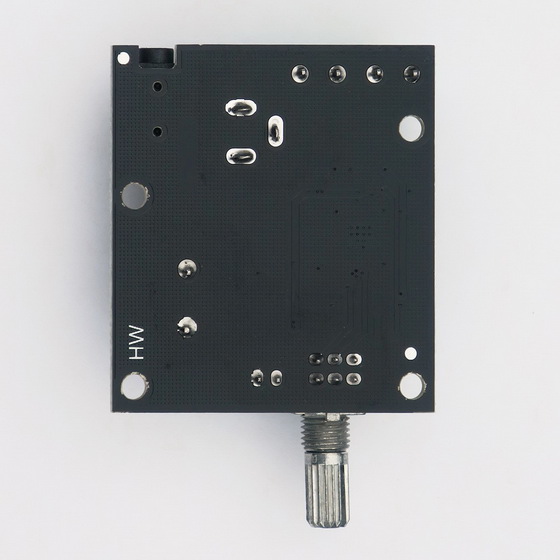

усилителя. Внешний вид и конструкция одноплатного стерео усилителя класса D на микросхеме PAM8610 с однополярным питанием Никакой документации в комплекте усилителя не было, но обозначений на самой плате достаточно для её правильного подключения. По традиции посмотрим сначала на плату усилителя в двух наклонно-диагональных ракурсах: (кликнуть для увеличения, откроется в новом окне) Размеры платы - 48*43 мм, высота платы с элементами - 20 мм. Все внешние соединения осуществляются с помощью клеммников и разъёмов, пайка не требуется, если только сам владелец не осуществит соединения пайкой для лучшей надёжности. Здесь обратим внимание на несколько деталей. Первая деталь - чёрный прямоугольный диод D1 чуть левее большого электролита. Этот диод выполняет классическую роль "защиты от дурака" (от переполюсовки питания). Этот диод - с виду хороший, диод Шоттки (с малым падением напряжения в прямом направлении). Но, к сожалению, он - недостаточно мощный, и при работе усилителя на максимальной мощности падение напряжения оказывается довольно значительным (0.8 - 0.9 В); и сам диод при этом греется весьма существенно. Лучше его закоротить (при условии, что владелец обязуется никогда не перепутывать полярность питания). Вторая интересная деталь - светодиод D2, тоже расположенный рядом с электролитом. Он только индицирует факт подачи питания, но и это тоже полезно. Цвет свечения - синий, без излишней яркости. Вид с противоположной диагонали: Большой электролитический конденсатор имеет номинал 2200 мкФ*25 В, что вполне разумно и достаточно. Номинал переменного резистора регулировки громкости - 10 кОм. Вид сверху: На этой фотографии видна ручка регулятора громкости и крепёж для него же (всё это тоже было в комплекте поставки). На плате заметно, что разъём питания и переменный резистор (регулятор громкости) припаяны слегка кривенько. При наличии паяльника и опыта работы с ним это - поправимо, но я махнул на это рукой: "И так сойдёт!". :) На плате предусмотрены 4 отверстия для её фиксации в каком-либо устройстве. Это - очень мило со стороны производителя. Бывает, что производители забывают об этой "мелочи", и тогда вертишь в руках плату и думаешь: "Куда же тебя засунуть?!" В смысле: "Как же тебя закрепить?" :) Ещё одна крайне интересная деталь: переменный резистор регулятора громкости - не обыкновенный (т.е. одинарный), а сдвоенный. Казалось бы, всё соответствует логике вещей: раз усилитель - двухканальный (стерео), то и регулятор должен быть сдвоенным?! Но мир - не прост! На самом деле этот в этом одноплатном усилителе используется электронная регулировка громкости (в микросхеме есть ответственный за это контакт), и для этого используется только половина этого сдвоенного резистора (дальняя от края платы). Зачем производитель установил в таком случае сдвоенный резистор?! Сильно подозреваю, что просто для повышения механической прочности его крепления на плате (он удерживается не тремя контактами, а шестью). На плате имеется белый двухконтактный разъём с наименованием "Short Mute". Наименование, как нельзя лучше, объясняет и его назначение, и способ управления. Теперь пришла пора посмотреть на плату снизу: Здесь, в общем-то, нет ничего интересного. Можно только отметить, что металлизация на нижней стороне - почти сплошная и соединена с "Землёй", что весьма полезно для защиты от помех.
Испытания УНЧ класса D на микросхеме PAM8610 При измерениях использовались: импульсный лабораторный блок питания на 30 В (обзор), DDS-генератор сигналов FY6800 (обзор) и осциллограф Hantek DSO5102P (обзор). Сначала был замерен ток покоя усилителя. Он составил 26 мА при напряжении питания 12 В (здесь и далее имеется в виду напряжение после диода "защиты от дурака"). Нагрев усилителя в состоянии покоя - очень небольшой, едва заметный на ощупь. Было проверено минимальное напряжение работоспособности микросхемы, оно составило 5.9 В (после диода "защиты от дурака"). Естественно, это не может гарантироваться для всех экземпляров микросхемы; лучше ориентироваться на значение 6.5 В и выше. При снятии осциллограмм звуковых сигналов для подавления сигналов ШИМ (широтно-импульсной модуляции) использовалась RC-цепочка с постоянной времени 10 мкс (1 кОм + 10 нФ). При боевом использовании усилителя эта цепочка не нужна. Шумы усилителя оказались заметны, но только при установке уровня громкости на максимум, и если ухо вплотную придвинуть к динамику. При этом в шуме была заметна некоторая систематическая составляющая (легкий призвук, промежуточный между шумом и свистом на частоте нескольких кГц). Зарегистрировать её форму на осциллографе не удалось, так так её уровень был ниже уровня проникновения ШИМ через фильтр.
В целом уровень
шума можно оценить, как незначительный и не мешающий прослушиванию даже
тихой музыки. Осциллограммы выходного напряжения "как есть" (без RC-фильтра) 1. Осциллограмма при нулевом сигнале на входе (сигнал снимался не относительно земли, а между плечами выхода):

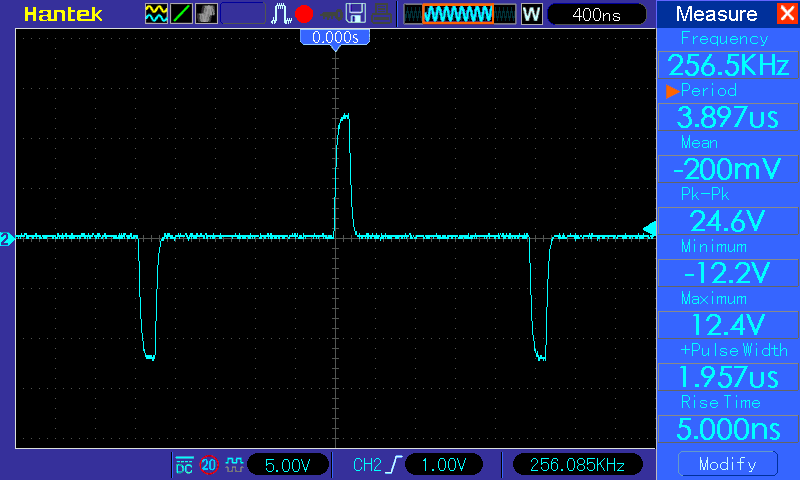

В состоянии покоя на выход подаются взаимоуравновешивающиеся импульсы от положительного и отрицательного плеча. 2. Осциллограмма при сигнале на входе синус 20 кГц, амплитуда на выходе ~40% от максимума: В течение каждого полупериода исходного синусоидального сигнала возникает соответствующий "частокол" положительных или отрицательных импульсов. Чтобы импульсы ШИМ на попадали на колонки, на выходе мощных усилителей обычно ставят LC-фильтры. А в маломощных усилителях роль фильтра выполняет звуковая катушка динамиков; именно так и работает тестируемый усилитель. Кстати, если в звуковой колонке, кроме обычных динамиков, будут и пьезоизлучатели (бывают в очень дешевых колонках), то могут быть разные неприятные эффекты; в том числе с дымом и/или "бабахом". :)

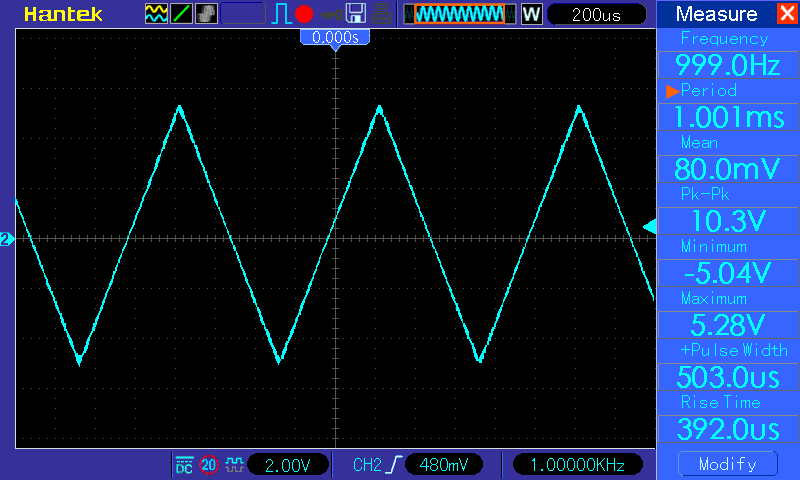

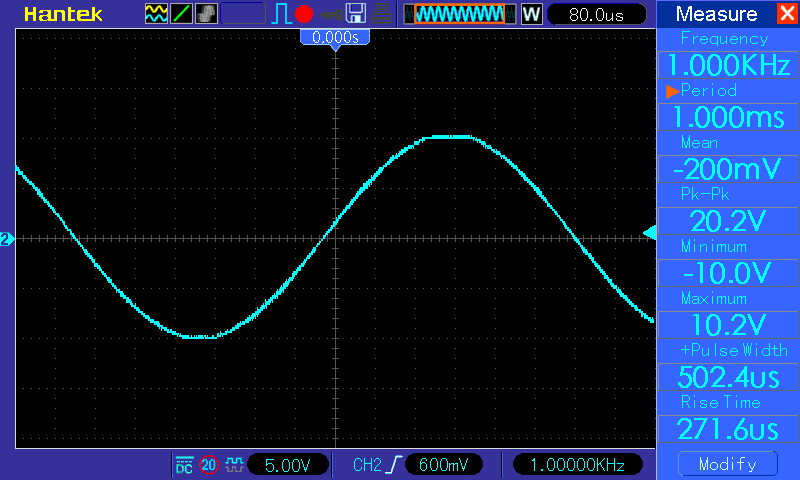

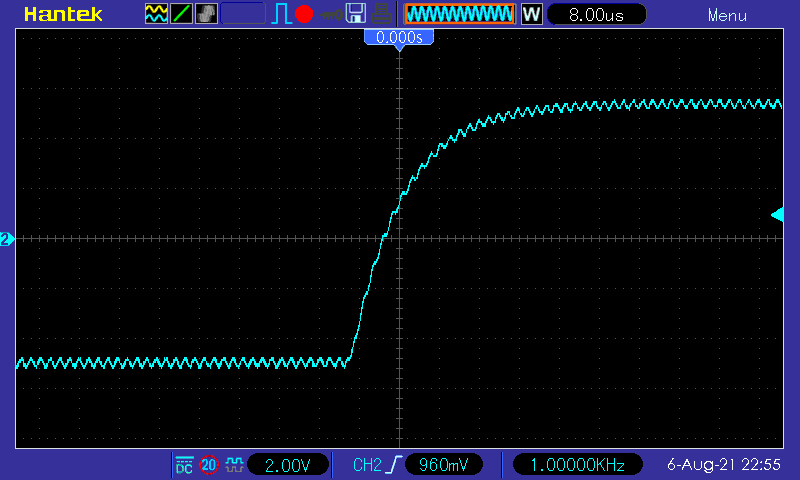

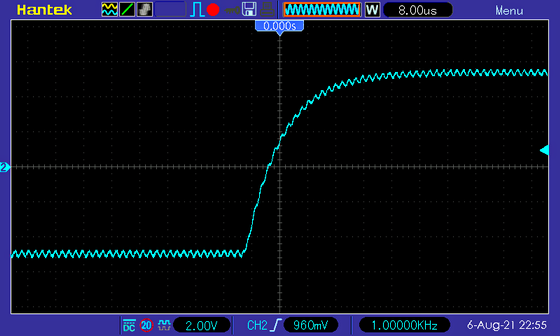

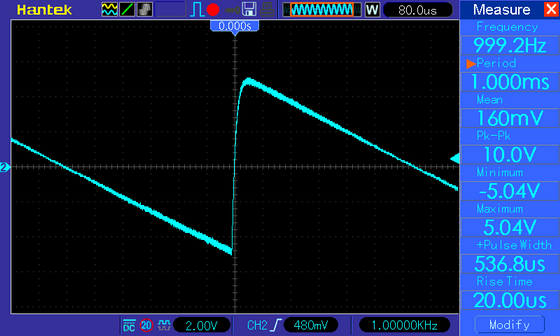

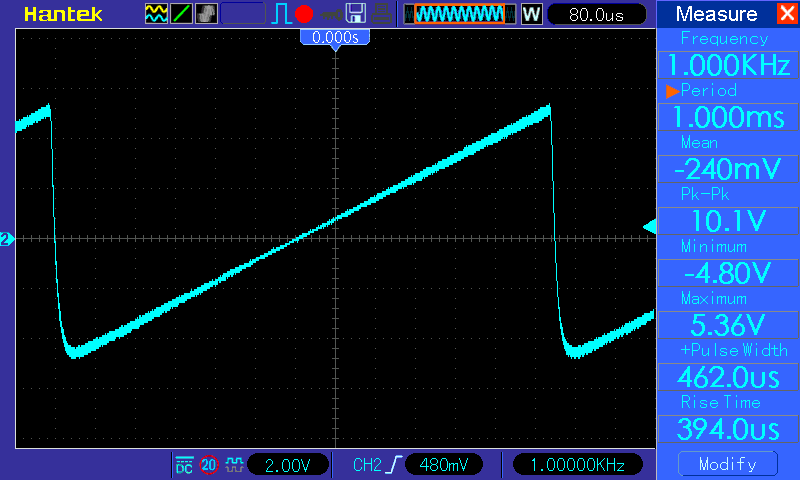

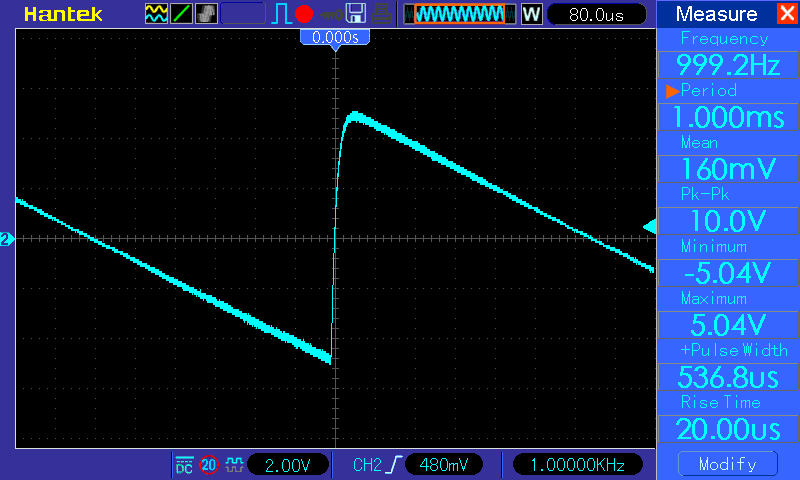

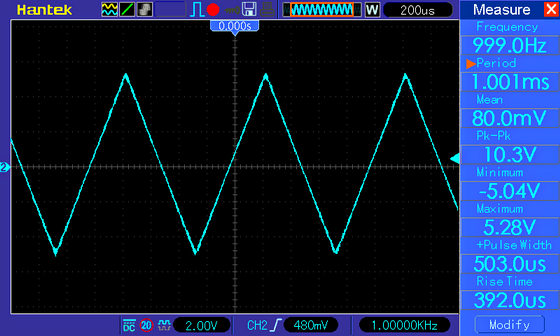

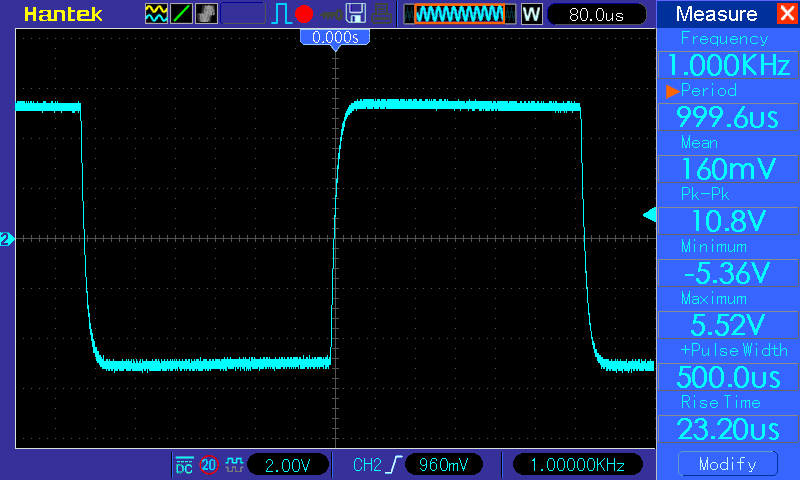

Испытания на мощность и передачу формы сигнала 1. Синус 1 кГц, напряжение питания 12 В, амплитуда - максимальная (на грани клиппинга), нагружен один канал (8 Ом): Выходная мощность составила 8.1 Вт, КПД - 91.5%, что следует оценивать исключительно позитивно. Однако же нагрев микросхемы стабилизировался на уровне около 72 градусов, что довольно много, если учесть, что нагружен был только один канал. Тем не менее, поскольку в реальном звуковом сигнале средняя мощность намного ниже пиковой, использование микросхемы с нагрузкой 8 Ом без радиатора можно считать допустимым. 2. Прямоугольник 1 кГц, напряжение питания 12 В, амплитуда ~0.5 от максимальной, нагружен один канал (8 Ом): На прямоугольнике оказалась лучше заметна "бахрома" от ШИМ-а, прошедшая таки сквозь фильтр. Но в целом сигнал довольно благопристойный. Посмотрим на передний фронт этого же сигнала: К сожалению, оценить качество фронта по этой картинке невозможно - он слишком растянут фильтром. А иначе (без фильтра) вообще ничего нельзя было бы увидеть, кроме частокола импульсов ШИМ. 3. Треугольник, пила и обратная пила на частоте 1 кГц, напряжение питания 12 В, амплитуда ~0.5 от максимальной, нагружен один канал (8 Ом): Теперь, для порядка, проведём короткий по времени тест с нагрузкой 4 Ом. Короткий - потому, что работа с такой нагрузкой приводит к быстрому нагреву микросхемы, что опасно для её здоровья и жизни (вспомним, что, согласно datasheet, работа с такой нагрузкой требует радиатора, которого на плате нет) . 1. Синус 1 кГц, напряжение питания 12 В, амплитуда - максимальная (на грани клиппинга), нагружен один канал (4 Ом): Выходная мощность составила 12.8 Вт, а КПД снизился до 81.3%; из-за чего мощность, выделяемая на этой маленькой микросхеме, оказалась значительной, а нагрев - очень быстрым.
Но, поскольку весь эксперимент уложился в 5 секунд,
ничего плохого не случилось. Чисто теоретически, микросхема имеет защиту

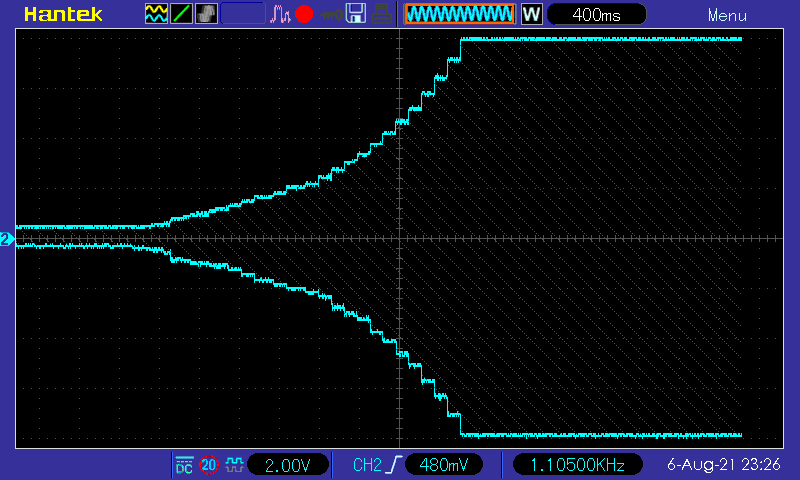

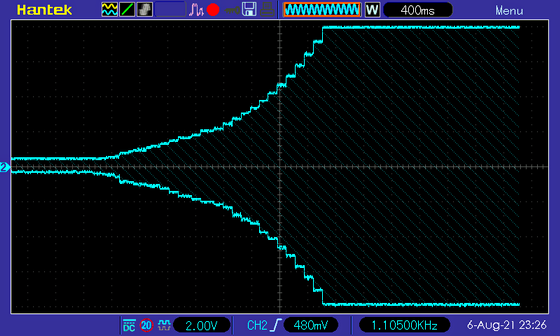

от перегрева, но насколько успешно она работает, не проверялось. Работа регулировки громкости в усилителе на PAM8610 Как уже упоминалось выше, в микросхеме работает встроенная регулировка громкости. То есть, внутри микросхемы имеется блок, осуществляющий преобразование напряжения в коэффициент усиления, а напряжение на управляющем входе задаётся переменным резистором. В этом случае на переменный резистор подаётся некое опорное напряжение, а резистор его регулирует и подаёт на управляющий вход микросхемы. Более традиционная схема регулировки громкости - это когда на сам переменный резистор подаётся напряжение сигнала, а переменный резистор выступает в качестве делителя. Согласно datasheet, регулировка громкости в усилителе PAM8610 - не плавная, а ступенчатая. Количество ступеней - 32, они регулируют усиление в пределах от минус 75 дБ до +32 дБ. В качестве опорного напряжения для переменника регулировки громкости используется напряжение 5 В, которое берётся с выхода AVDD микросхемы (контакт 3). Для проверки регулировки громкости на вход подавался синусоидальный сигнал 1 кГц, а к выходу был подключен осциллограф с медленной разверткой (0.4 с/деление). При этом я по возможности равномерно вращал ручку регулировки громкости в сторону увеличения. И вот что получилось на осциллографе: Равномерного движения оси переменника у меня не получилось, но картина на все 100% подтверждает наличие именно ступенчатой регулировки громкости. При прослушивании монотонного сигнала (синуса) ступенчатость регулировки хорошо заметна, но при прослушивании реальной музыки она становится практически незаметной. При этом обнаружилась проблема (видимо, решаемая): уровень максимальной громкости достигается раньше, чем ручка регулировки доходит до конца области вращения. В результате примерно на последней четверти области вращения оси не происходит никакого изменения громкости (вращение вхолостую, т.к. максимум уже достигнут). Такая работа регулятора создаёт некоторый психологический дискомфорт в процессе регулировки (ручку вращаешь, а ничего не меняется!). Возможные варианты решения проблемы: 1. Снизить опорное напряжение на переменнике, доработав плату вручную и добавив дополнительный резистор.
2. Просто установить громкость на максимум, а реально
регулировать громкость с помощью внешнего сдвоенного переменника по

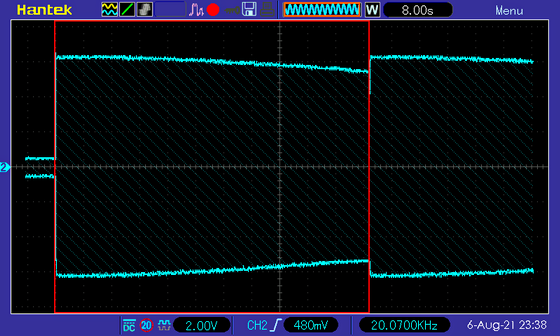

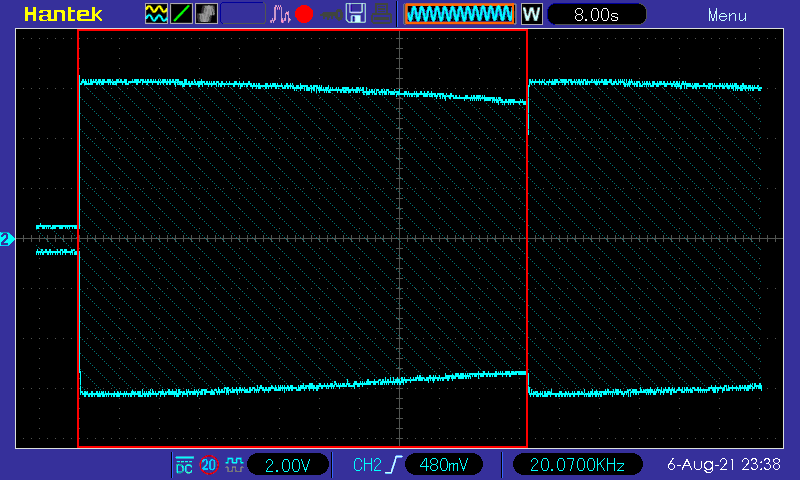

"традиционной" схеме. Амплитудно-частотная характеристика УНЧ на PAM8610 Амплитудно-частотная характеристики снималась методом подачи на вход сигнала с линейно-нарастающей частотой от 10 Гц до 30000 Гц; при этом записывалась осциллограмма в режиме медленной развёртки (8 с/деление). И вот что получилось: Один цикл прохождения полосы частот 10 Гц - 30 кГц обведён красной рамкой, он и представляет собой АЧХ в данном диапазоне. АЧХ получилась превосходной, особенно в полосе до 20 кГц. Небольшой завал в области высоких частот связан, видимо, не столько со свойствами усилителя, сколько с работой установленного на время снятия характеристик RC-фильтра.
Что касается
характеристики в области низких частот, то полоса пропускания на уровне
-3 дБ начиналась от 15 Гц, что очень неплохо. Проверка на радиопомехи Для этой проверки был проведён очень простой тест: к усилителю был подключен плеер с проверенным уверенным приёмом FM-станций. Проверка подтвердила, что усилитель создаёт значительные помехи приёму FM-станций. Подавляющее большинство станций при этом стали работать с неприемлемым качеством звука.
Итог: усилитель не
рекомендуется применять в комплексе с радиоприёмниками. Окончательный диагноз одноплатного усилителя мощности звуковой частоты на микросхеме PAM8610 Протестированный одноплатный усилитель класса D на чипе PAM8610 показал себя с хорошей стороны, и его можно признать пригодным для применения в недорогих бытовых устройствах. Он имеет неплохое звучание, отличную АЧХ, и, как и у всех усилителей класса D, высокий КПД. В то же время применение в данном усилителе выходного каскада без LC-фильтров может сделать его источником радиопомех. Их максимальная интенсивность приходится на диапазоны длинных и средних волн; но спектр гармоник от импульсов с крутыми фронтами настолько широк, что они могут доходят и до диапазона FM. В последнем случае они могут мешать приёму станций, особенно - с низким уровнем сигнала (удалённых от передающей станции). Уровень помех можно снизить, если соединительные кабели до звуковых колонок сделать по возможности короче. А если динамики расположены в том же корпусе, что и усилитель, то ещё лучше (но вместе с приёмниками всё равно лучше не применять; для этого случая есть масса однокристалльных усилителей класса AB). В целом же можно сказать, что не надо пугаться применения этого усилителя; но желательно учитывать его особенности, вскрытые в ходе тестирования (в том числе нюансы регулировки громкости). Работу усилителя с нагрузкой 4 Ом без установки дополнительного теплоотвода можно считать допустимой только при пониженном напряжении питания (ориентировочно до 9 В).
