Портативный монитор своими руками

Предисловие

Ноутбуки - не вечны; а если они к моменту кончины ещё и морально устарели, то встаёт закономерный вопрос - как можно использовать те их компоненты, которые остались живыми.

В данном материале рассмотрим изготовление из экрана вышедшего из строя ноутбука портативного монитора с поддержкой аудио. Материал следует рассматривать не в контексте данного конкретного случая, а как общую стратегию изготовления портативного монитора из "убитого" ноутбука.

Кликнуть для увеличения, откроется в новом окне

Оглавление

1. Что случилось?


2. Скалер (драйвер для матрицы) и как он устроен


3. Сборка портативного монитора


4. Окончательный диагноз

Что случилось?

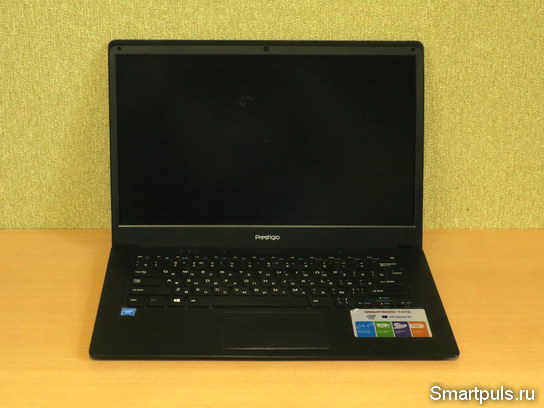

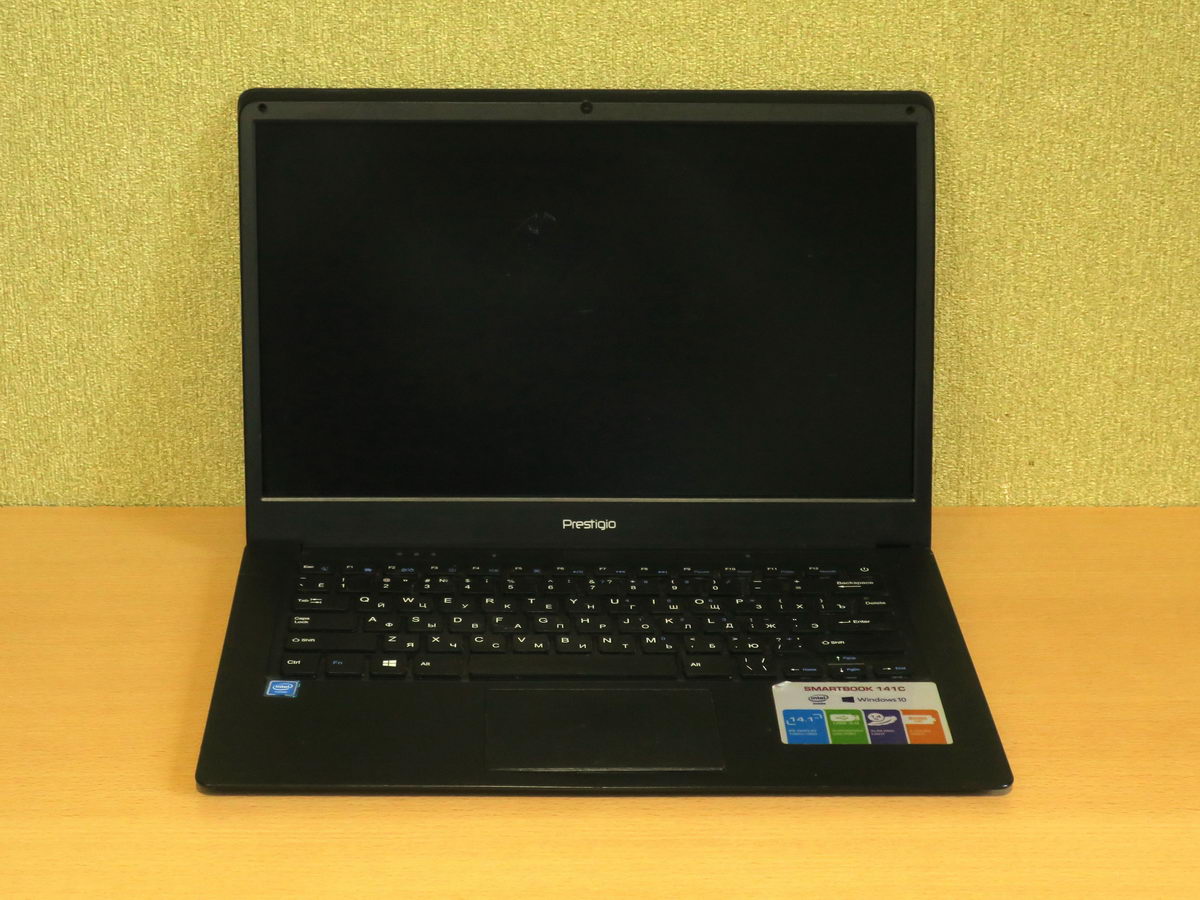

Ноутбук Prestigio Smartbook 141C отслужил верой и правдой почти 10 лет. На следующем фото он - уже в нерабочем состоянии, экран не светит и не греет:

Но, когда у него отказала "материнка", стало ясно, что восстанавливать её нет никакого смысла. По большому счёту, она была морально устаревшей уже в момент покупки ноута (процессор Intel Atom x5-Z8350 - энергоэкономный, но крайне медленный); да и накопитель на 32 ГБ - это просто "впритык".

В общем, умерла - так умерла.

А вот экран у этого ноутбука оказался весьма приличным для его ценовой категории: жидкокристаллический IPS, 14 дюймов, матовый, разрешение Full HD!

Чудо, а не экран! Даже не понятно, как столь приличный экран попал в столь примитивный ноутбук.

Чтобы его превратить в монитор, нужна совместимая с ним плата скалера (на маркетах их часто называют контроллером или драйвером в аппаратном смысле - они бывают не только программными; но данный конкретный скалер был назван "Комплект платы контроллера для экрана <модель матрицы>").

Кроме того, потребуется хоть как-то оформить это всё конструктивно, поскольку монитором "россыпью" пользоваться не очень удобно. :)

К сожалению, не для всех типов жидкокристаллических (LCD) дисплеев существуют скалеры; но очень даже для многих.


Скалер (драйвер для матрицы) и как он устроен

Комплект скалера состоит из платы контроллера, шлейфа для соединения с матрицей и планки с кнопками управления.

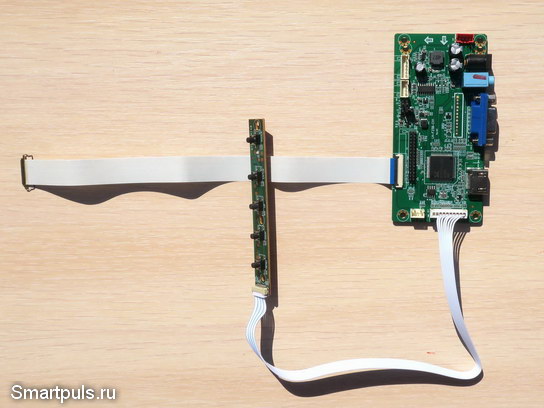

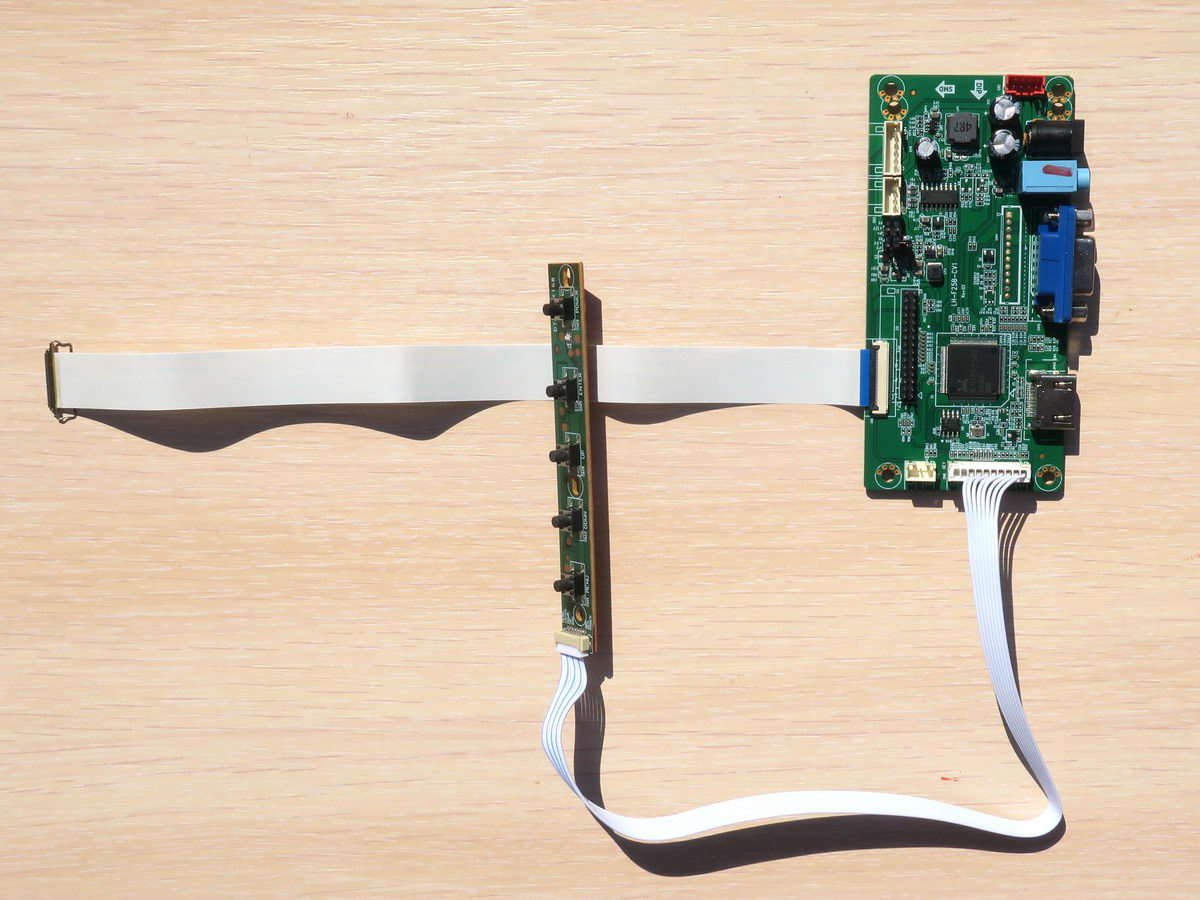

Вот как всё это выглядит в соединении между собой:

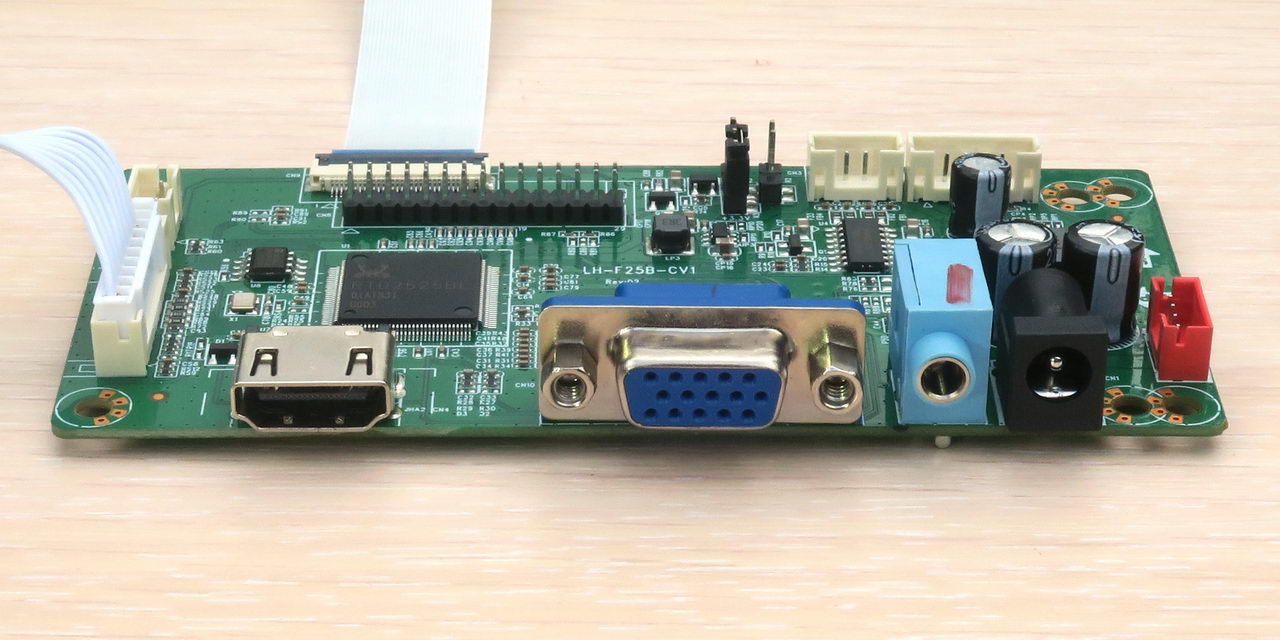

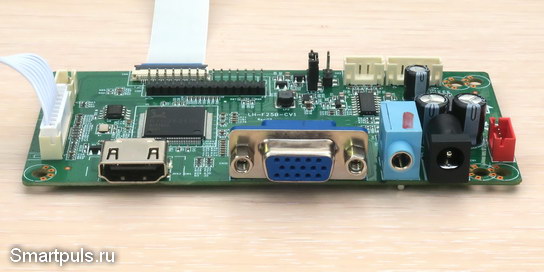

Посмотрим на плату скалера со стороны внешних разъёмов:

Здесь - типовой набор разъёмов для скалеров "мониторного" типа: HDMI, VGA, джек 3.5 мм аудио и разъём 5.5 мм для питания 12 В.

Существуют ещё скалеры и "телевизионного" типа, в них обычно добавлены входы видео RCA и антенный вход.

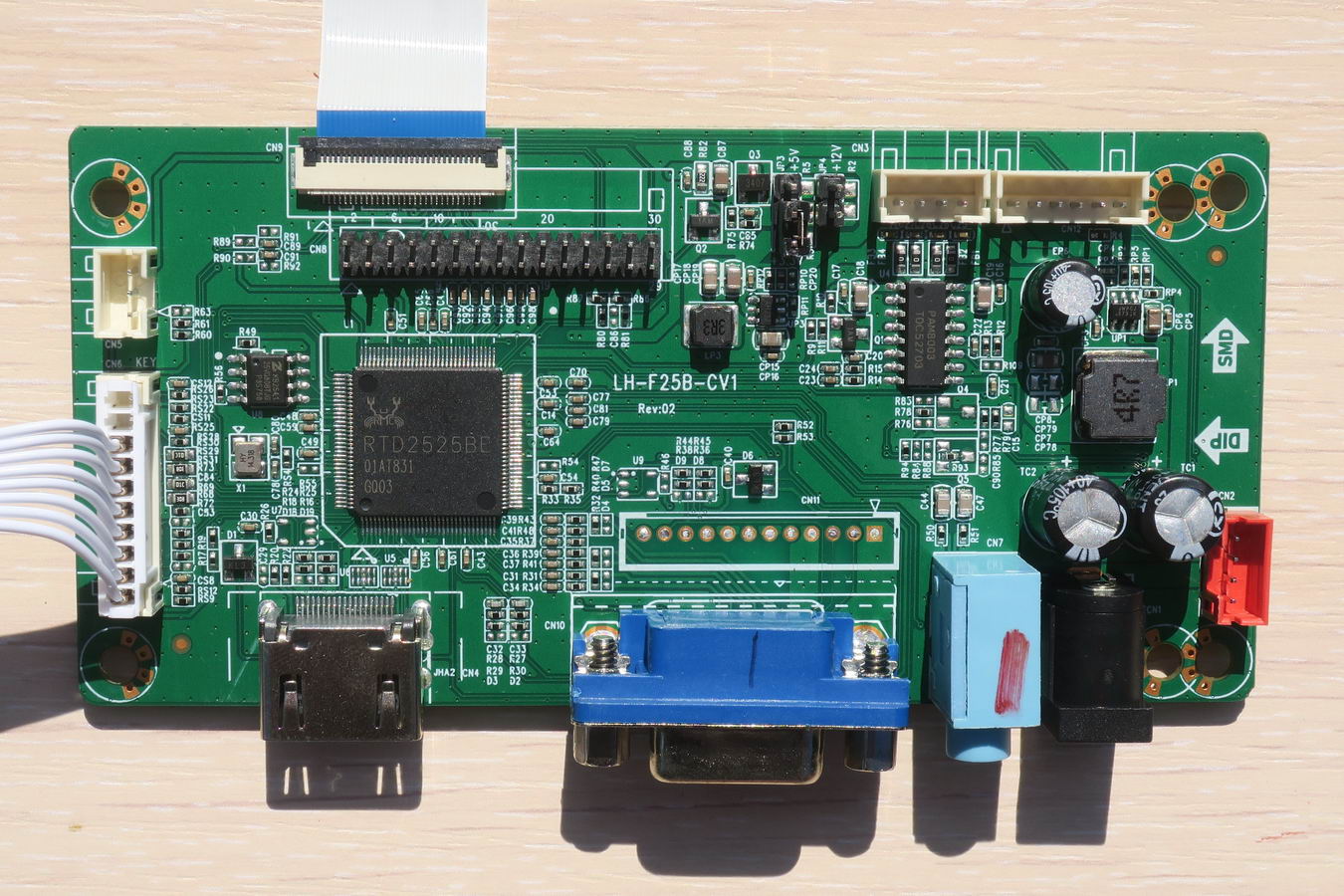

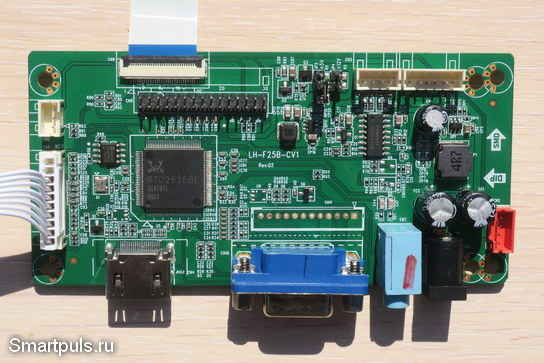

Вид на плату сверху:

Слева расположена большая многоногая микросхема производства Realtek - это и есть главный чип скалера (видеопроцессор), который проводит всю обработку видео и его преобразование к виду, понятному для применённой матрицы.

У её верхнего левого угла - восьминога микросхема флеш-памяти. Она хранит прошивку и рабочие параметры скалера.

На правой половине скалера - удлинённая 16-ногая микросхема; это - стерео усилитель мощности звукового канала. Усилитель - класса D с очень высоким КПД.

Из "мелочёвки" на плате находятся два понижающих DC-DC преобразователя для питания низковольтных чипов (преобразователи опознаются по характерным для них индуктивностям).

Габариты платы контроллера - очень небольшие (110*60 мм), планка с кнопками - тоже небольшая (110*14 мм).

Длина шлейфа к матрице - 150 мм; это достаточно, чтобы протянуть его от матрицы к плате контроллера, даже сделав при этом один поворот.

Для скалеров, предназначенных для работы со старыми матрицами с CCFL-подсветкой, в комплекте есть ещё и инвертор - высоковольтный преобразователь для CCFL-ламп (флуоресцентные лампы с холодным катодом).

Электрическое соединение матрицы LCD и скалера - очень простое и никаких особых умений, кроме внимательности и аккуратности, не требует.

Самое главное - просто подобрать подходящий для Вашей матрицы скалер. Кстати, типовая цена скалеров на Алиэкспресс - $15-22.


Сборка портативного монитора

Электроника монитора должна быть защищена от повреждений, поэтому корпус, хотя бы примитивный, нужен.

Общая стратегия механических работ - такова.

Выпиливаем из оргстекла пластину, совпадающую по размерам с задней стенкой экрана ноутбука.

Закрепляем на задней стороне крышки ноутбука , которая будет внутренней, плату скалера. Устанавливаем её не где попало, а у края (чтобы внешние разъёмы были доступными); и притом, чтобы шлейф дотянулся бы от платы до разъёма на матрице.

Далее надо разместить платку с кнопками управления. Удобнее всего кнопками будет пользоваться, если они будут расположены у верхнего края экрана и направлены будут вверх.  Для этого плату с кнопками надо закрепить на узкой "полочке", прикреплённой к задней стороне крышки ноутбука.

И, в последний момент, - установить в конструкции динамики. Подойдут не любые динамики, а только с достаточно тонкой конструкцией и выходом звука в боковую сторону. Такие динамики - легкие, их не обязательно прикручивать; можно и просто приклеить, но на достаточно надёжный клей, и желательно - прозрачный (для красоты).

Иногда динамики можно не покупать, а извлечь их из "убитого" ноутбука, планшета или телефона (зависит от геометрии и размеров динамиков).

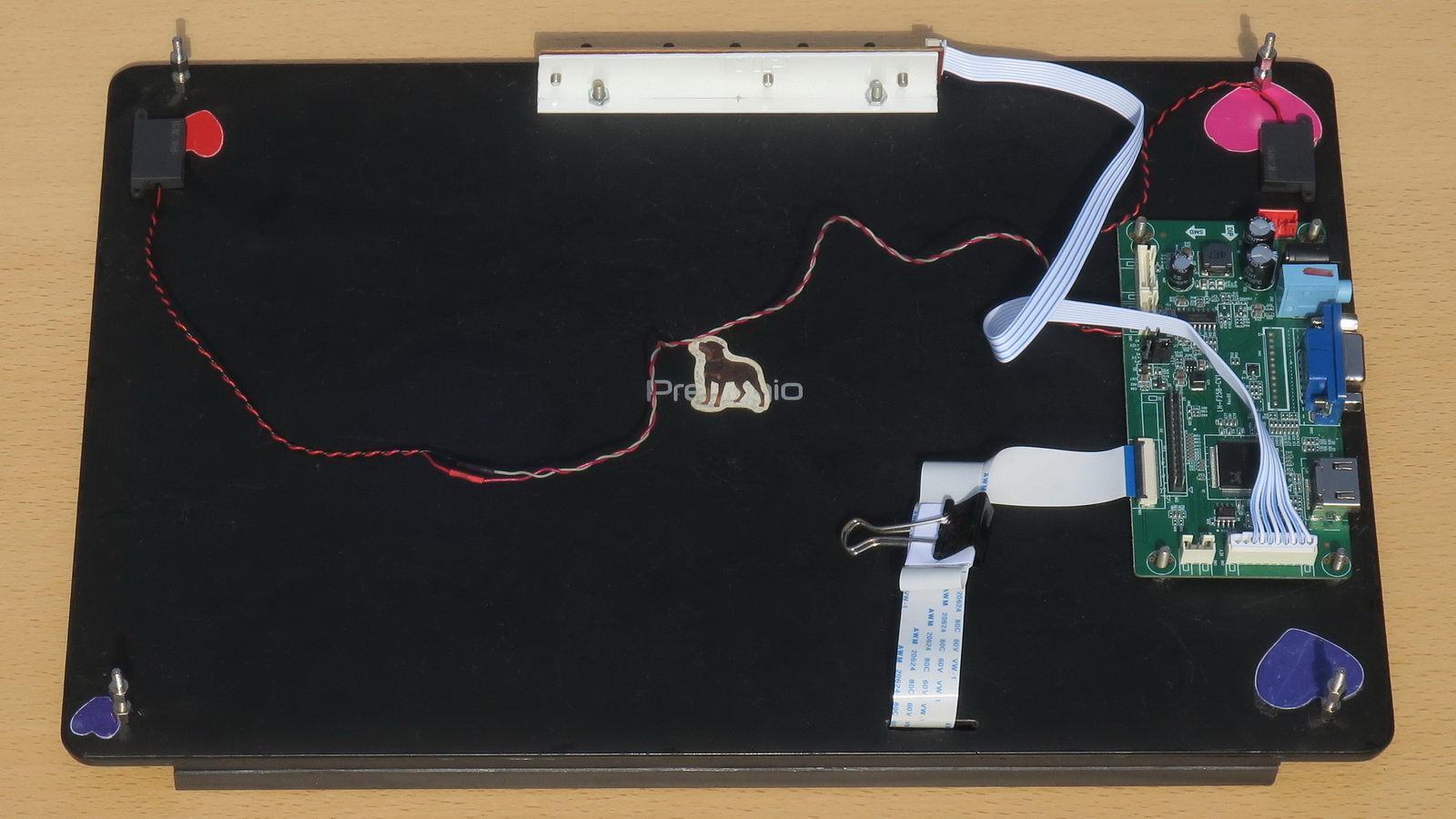

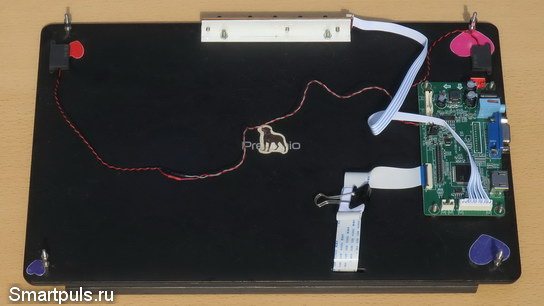

Так выглядит монтаж всех компонентов на задней панели крышки ноутбука:

Для закрепления платы использовались 4 винта с потайной головкой (чтобы головки винтов не упирались в матрицу).

По углам расположены 4 стойки, к которым затем будет привёрнута задняя крышка монитора из оргстекла.

Кроме того, на задней стороне крышки ноутбука внизу сделано узкое отверстие (щель) для пропуска шлейфа от платы к матрице.

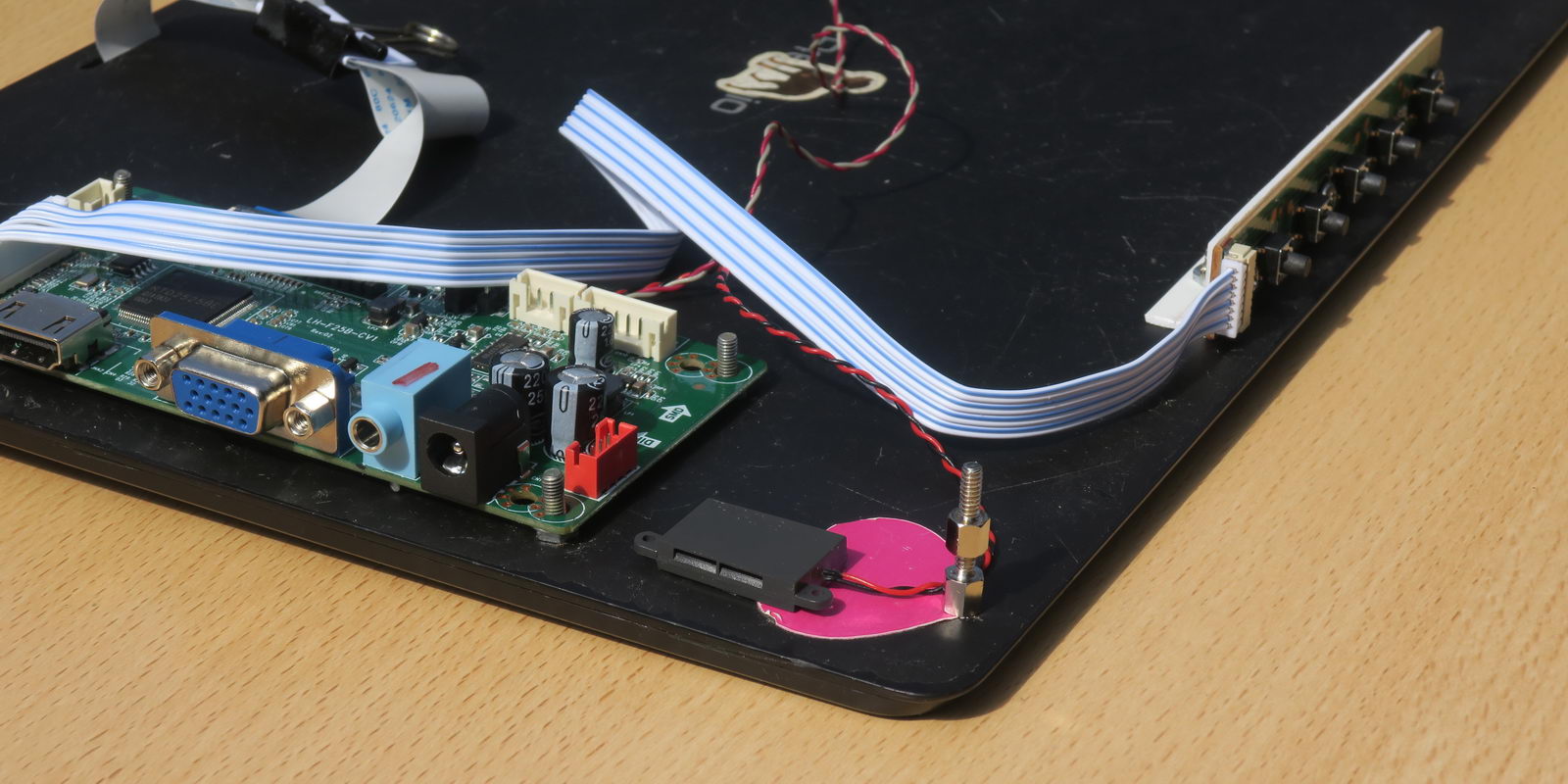

На следующем изображении - вид на наиболее насыщенную деталями часть задней панели крышки ноутбука:

В ближнем углу расположен плоский динамик с выходом звука вбок в небольшом сером корпусе. Звук из таких динамиков - слабый и писклявый, то есть, на уровне "лишь бы был". Купить подобные динамики можно на Алиэкспресс, например, у этого продавца. Если ссылку не видно, то отключите, пожалуйста, блокировщик рекламы для этого сайта. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158.

С поиском подходящих стоек, честно говоря, пришлось очень повозиться. Но миссия - выполнима!

Делаем пробное включение. Если монитор включился, то от этого момента его можно считать работающим, но его электроника осталась беззащитной механически и потому долго не проживёт. :)

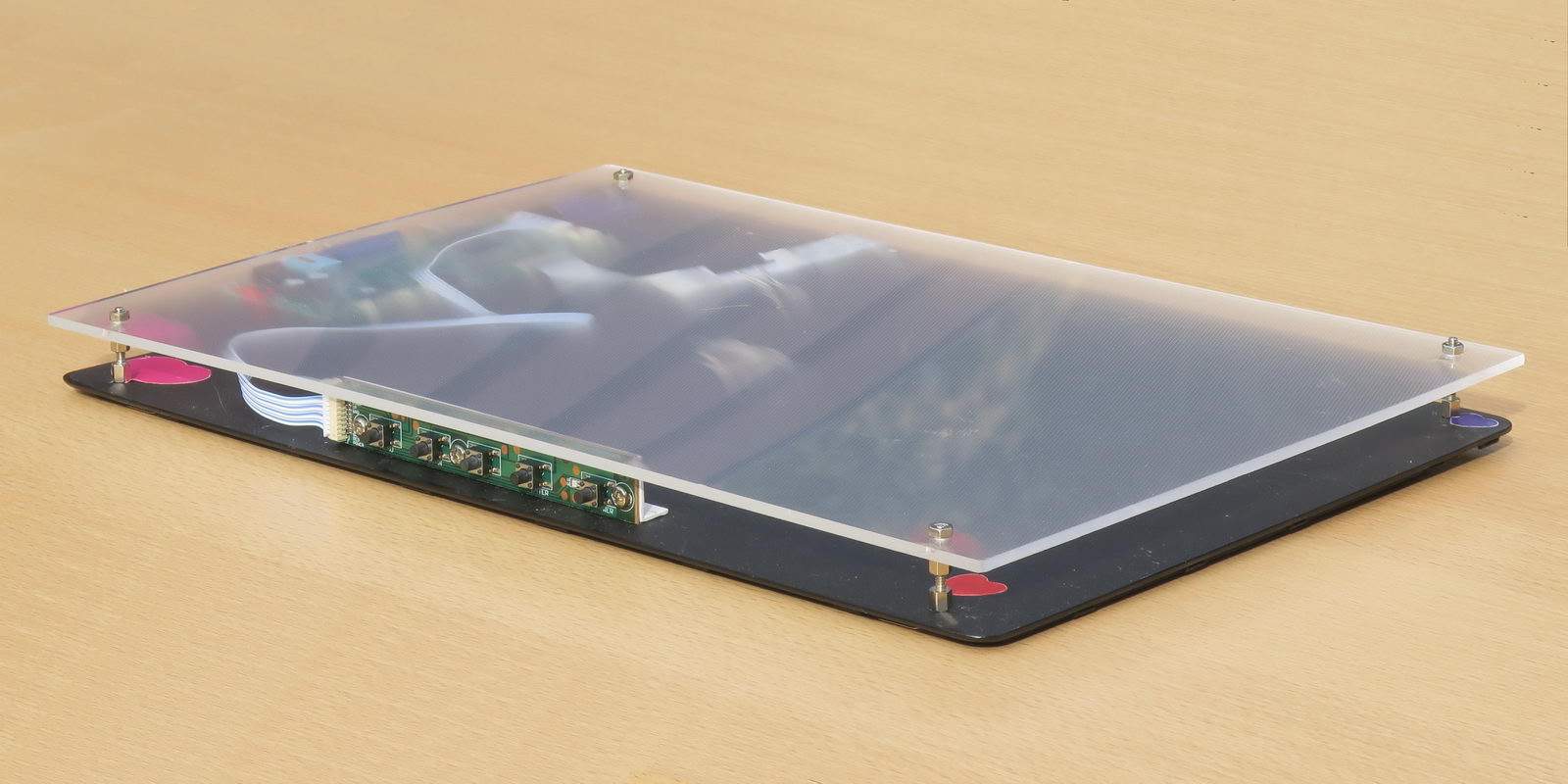

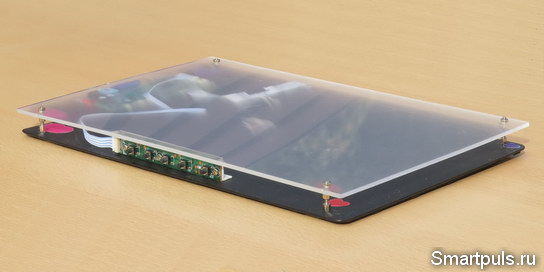

Заднюю панель из оргстекла прикручиваем к ранее ввёрнутым стойкам на крышке ноутбука.

По периметру это устройство осталось не защищенным, но с боковых сторон повреждений ждать особо не приходится.

Оргстекло - материал довольно дорогой, но часто его можно добыть бесплатно из внутренностей "убитых" жидкокристаллических мониторов и телевизоров (как и было сделано в данном случае). Не возбраняется заменить оргстекло на какой-либо другой материал, вплоть до банальной фанеры.

Фух, готово! Точнее, готова "тушка" монитора, но потребуется ещё один почти обязательный аксессуар.

Чтобы монитором можно было пользоваться, должна быть возможность установить его в положение, близкое к вертикальному. Простейший вариант - поставить его так, чтобы он опирался на стену, но это - не всегда оптимальный вариант. Поэтому воспользуемся подставкой.

Первый эксперимент с подставкой для книг школьного образца оказался неудачным - наклон монитора оказался слишком сильным.

Оптимальным вариантом оказалась подставка для планшетов с регулируемым наклоном:

Такие подставки для планшетов бывают покрупнее (18 см) и помельче (14 см). Для портативных мониторов с диагональю 10 дюймов и более рекомендуется купить подставку побольше. Купить можно на Алиэкспресс, например, у этого продавца.

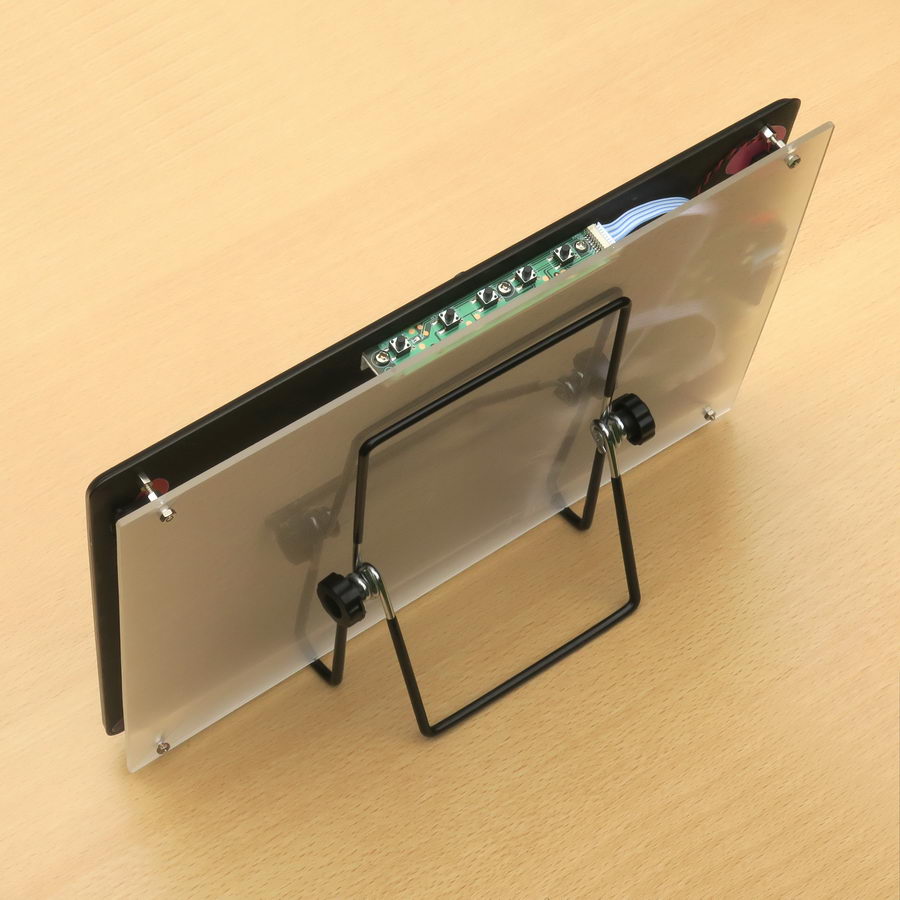

Вот как выглядит эта подставка с установленным на неё портативным монитором (вид сбоку-сзади):

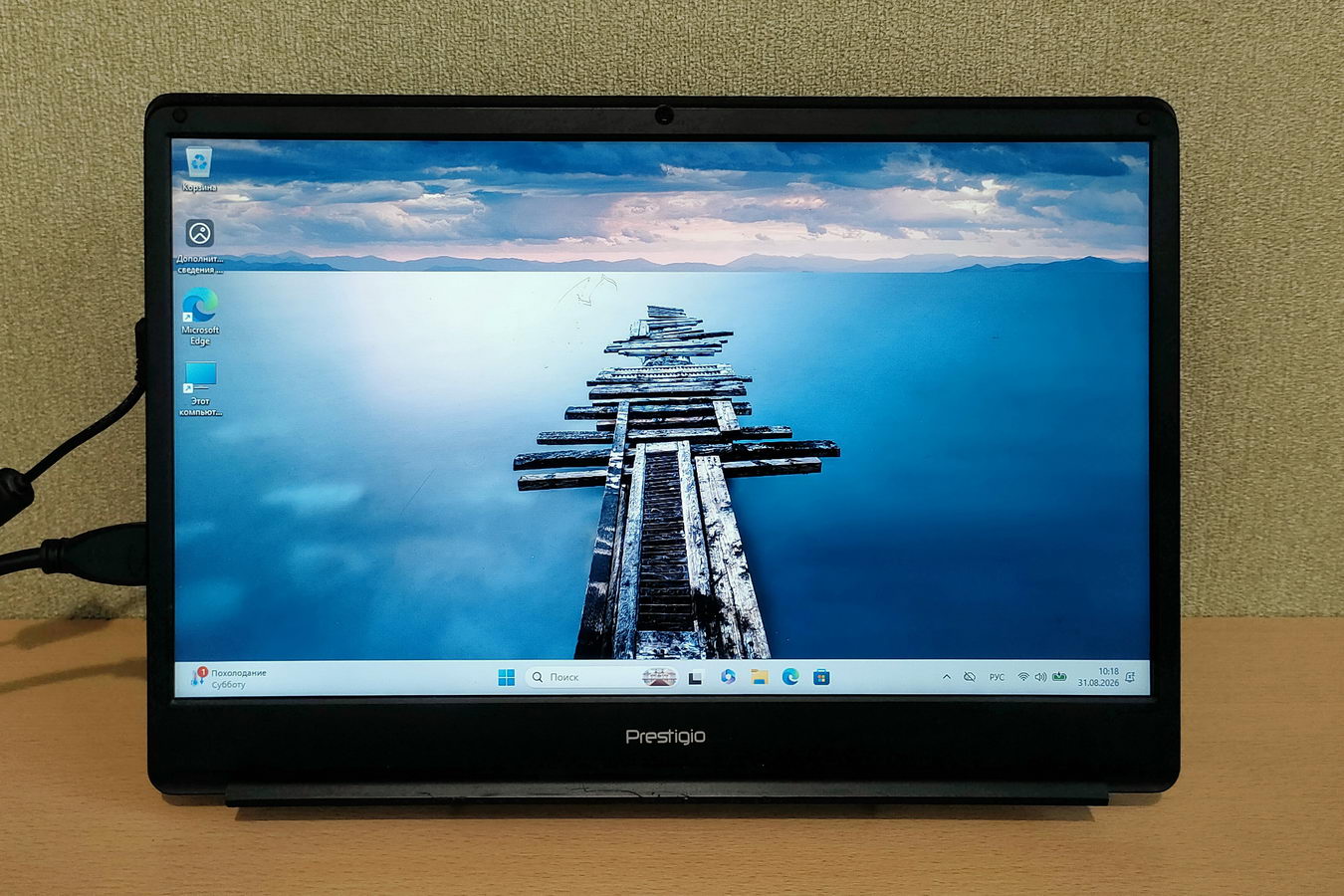

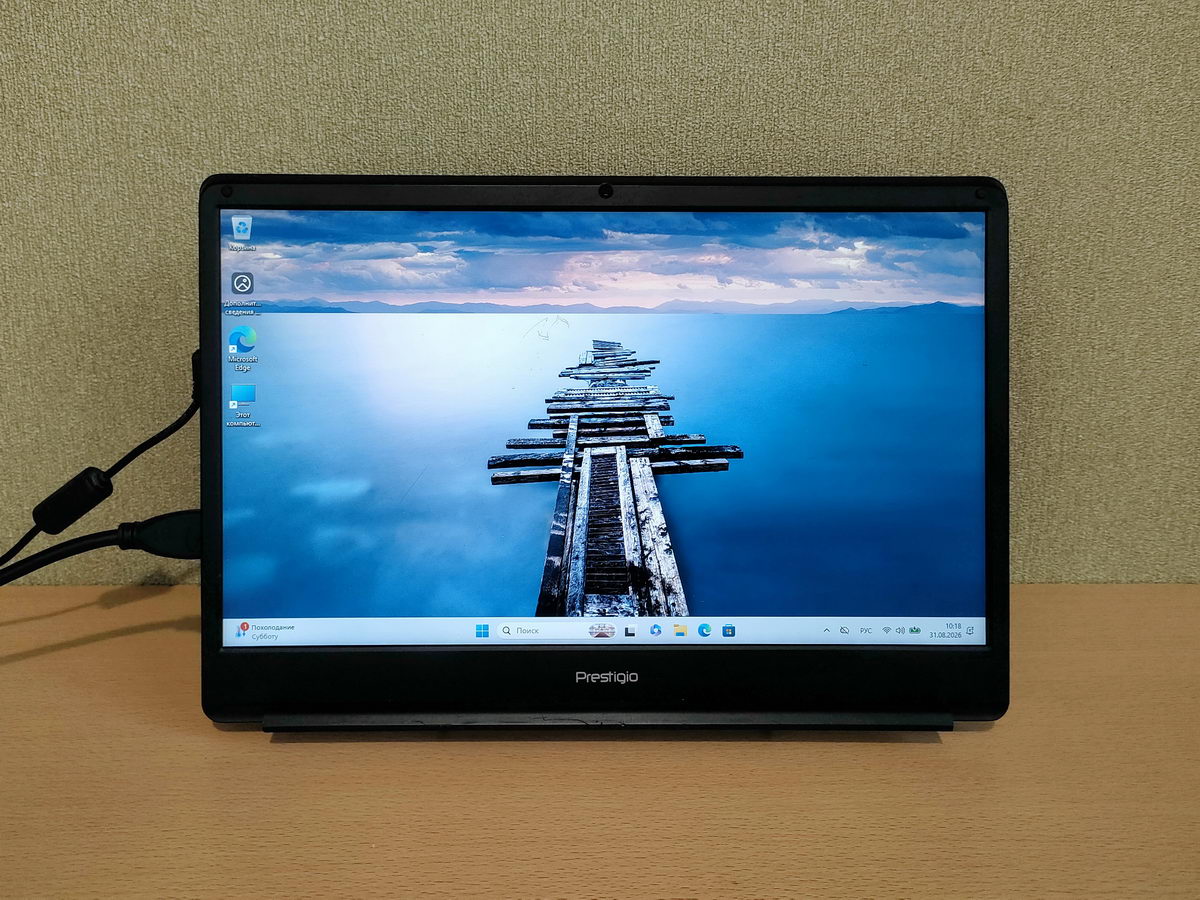

И, наконец, портативный монитор полностью готов к употреблению:

Теперь можно перейти к заключительным словам.


Окончательный диагноз

Итак, в итоге получился необычный, но вполне благопристойный и пригодный портативный монитор, хотя и с некоторыми нюансами.

Во-первых, он получился "толстеньким" (в данном случае - 27 мм). На плате скалера есть высокие элементы, особенно - разъёмы, что вместе с собственной толщиной основы (крышки от ноутбука) и создало такую толщину устройства в целом.

Во-вторых, у него нет собственной встроенной подставки; придётся пользоваться внешней подставкой и носить её с собой (хотя, может быть, народные умельцы и придумают какую-либо встроенную подставку).

В-третьих, чтобы не повредить этот портативный монитор при транспортировке, надо предусмотреть для него какой-то жесткий чехол. Например, можно использовать толстую бухгалтерскую папку, выломав из неё все металлические детали.

В-четвёртых, неясно, можно ли его перевозить в самолёте. Как отреагируют на него на пункте досмотра?!

 К этому остаётся добавить, что самостоятельно изготовлять портативный монитор "с нуля" нет никакого смысла - ни практического, ни экономического. Выполнять эту работу есть смысл только в случае критической поломки ноутбука или планшета, когда их ремонт теряет смысл, например, из-за полного морального устаревания устройства (как в данном случае).

Всем спасибо за внимание!

Ваш Доктор Смартпульс, радиоинженер и техноблогер
