Ну что же ты, Паккард?! Опыт ремонта своими руками неремонтируемого блока питания hp для МФУ HP PSC 1510

  Предисловие

В обществе доминирует мнение, что у именитых брендов вся продукция тщательно контролируется по качеству изготовления. И даже если какие-то компоненты производятся не на производственной базе этих брендов, а партнёрами, то тоже всё под контролем. Мнение это - небезосновательное, но бывают и исключения из этого правила.

Далее будет рассмотрен и разобран блок питания (адаптер) от МФУ HP PSC 1510 (Хьюлет-Паккард). Закончится всё хорошо, но выводы по конструкции устройства и его ремонтопригодности будут самые нелицеприятные.

   Оглавление:

   1. Внешний вид, технические характеристики, разборка блока питания МФУ hp  и его ремонт своими руками

   2. Итоги и выводы

Внешний вид, технические характеристики, разборка блока питания МФУ hp и его ремонт своими руками

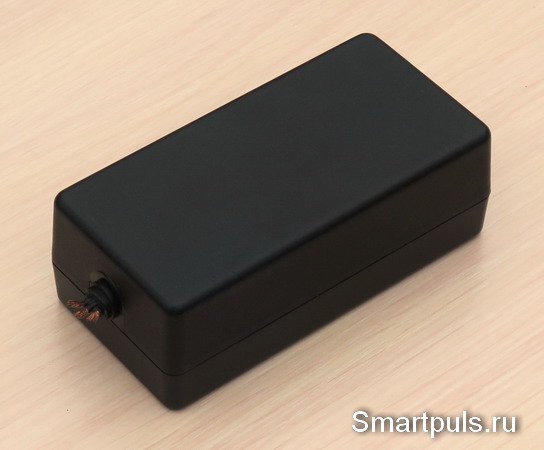

Расследование неработоспособности МФУ с этим блоком питания началось с подозрения, что у него банально перетёрся выходной кабель вблизи того места, где он выходит из корпуса (там бывают самые частые изгибы).

Кабель был безжалостно перерезан, а затем было замерено напряжение на оставшихся кончиках проводов. Оно оказалось нулевым; то есть, кабель был не виноват и отрезан был совершенно зазря. Ну, бывает. :)

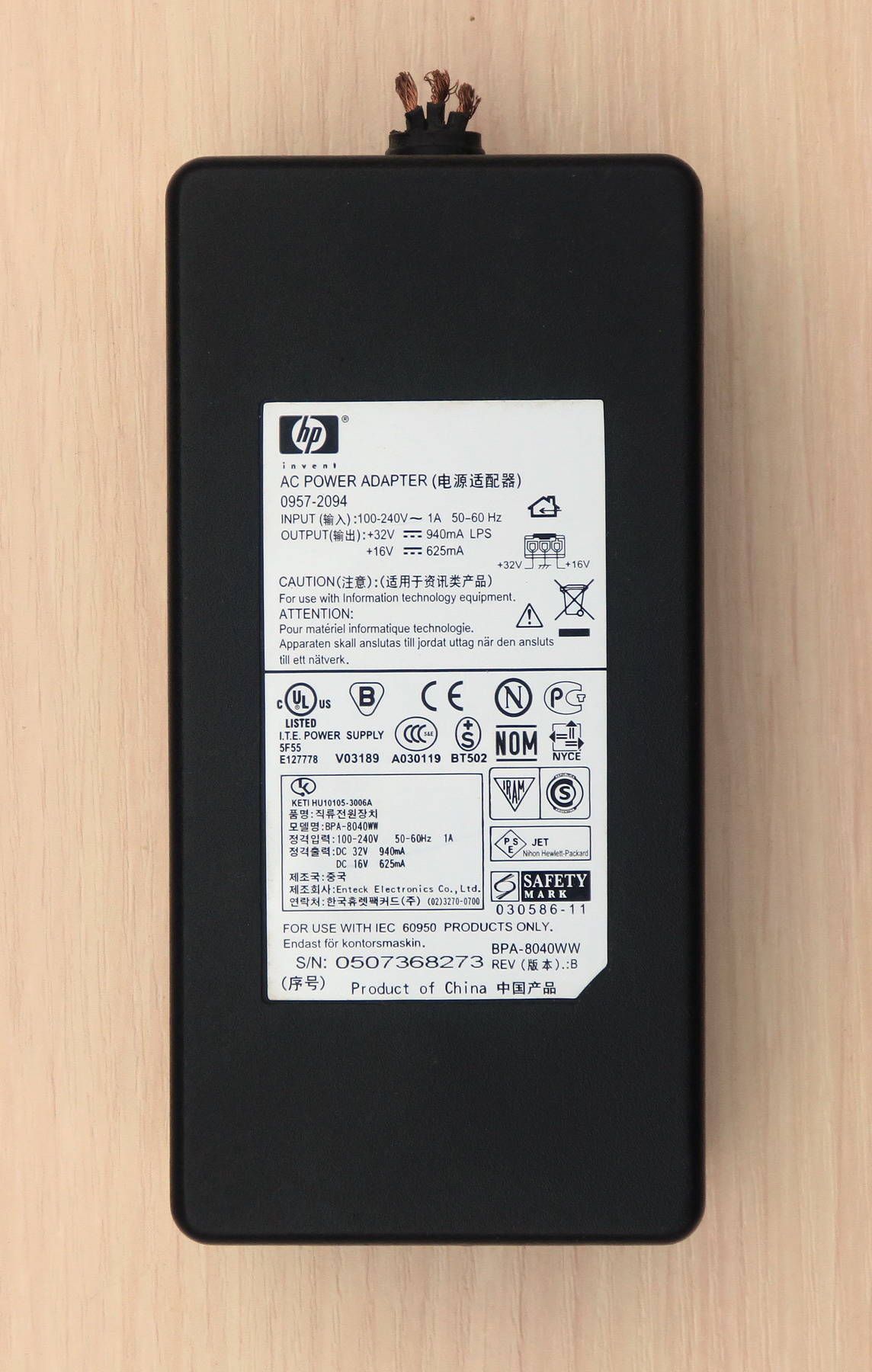

На обратной стороне блока обозначены его реквизиты и технические характеристики:

Блок питания - не обычный. Он выдаёт два напряжения: 32 В (940 мА) и 16 В (625 мА); и на любой простой блок питания его заменить нельзя.

Тем не менее, найти в продаже аналогичный блок можно по цифрам во второй строке сверху: hp 0957-2094. Цена - умеренная, около 1400 российских рублей. Но научный интерес к ремонту своими руками всё-таки превысил желание просто взять и купить: очень хотелось выяснить, что там произошло и не будет ли в дальнейшем этот дефект повторяться, как систематический?!

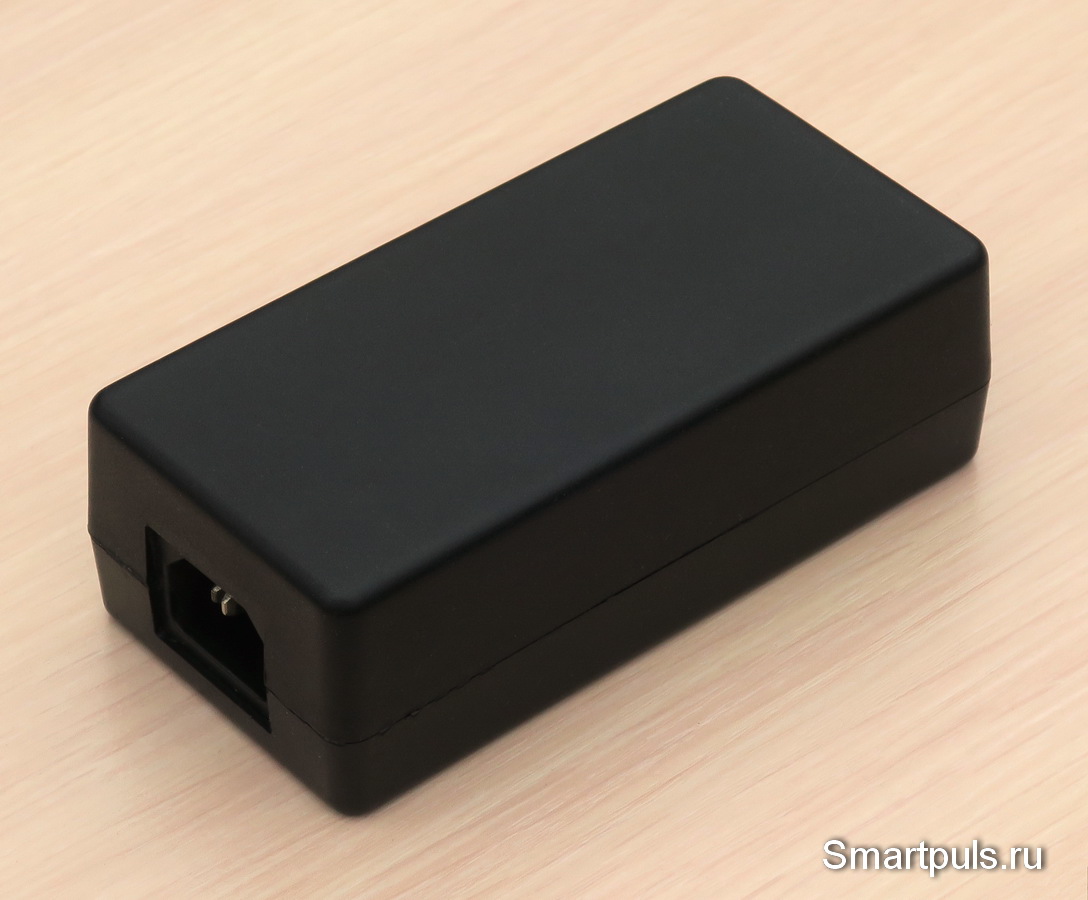

И тут выяснилось, что этот блок питания - неразборный. Верхняя крышка с донышком соединены не винтами, а склеены насмерть!

Обычно такие изделия считаются неремонтопригодными; что очень печалит потребителей (ремонт стоил бы дешевле), и не менее печалит защитников окружающей среды (растёт количество электронного мусора). В общем, по прихоти hp и её партнёров изделие оказалось "кривым", т.е. крайне неудачным в отношении ремонтопригодности (как выяснится позже, не только в этом).

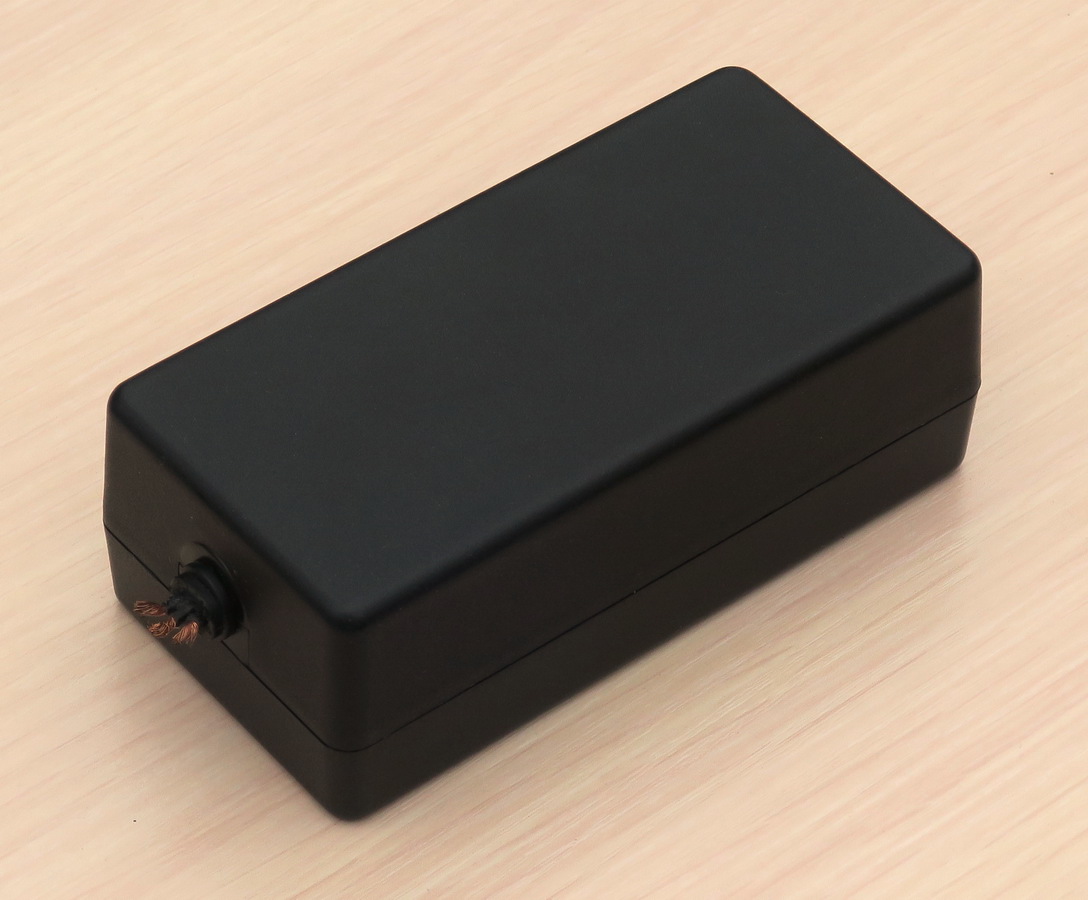

Единственная возможность раскрыть блок питания - пропилить корпус по периметру (ножовочным полотном, электролобзиком и т.п.). В данном случае корпус был пропилен ножовочным полотном, что весьма трудоёмко.

При этом надо следить, чтобы пила не проваливалась вглубь блока и не повредила каких-либо деталей. Последние миллиметры пластика можно взломать, особенно вблизи входа питания и выхода кабеля.

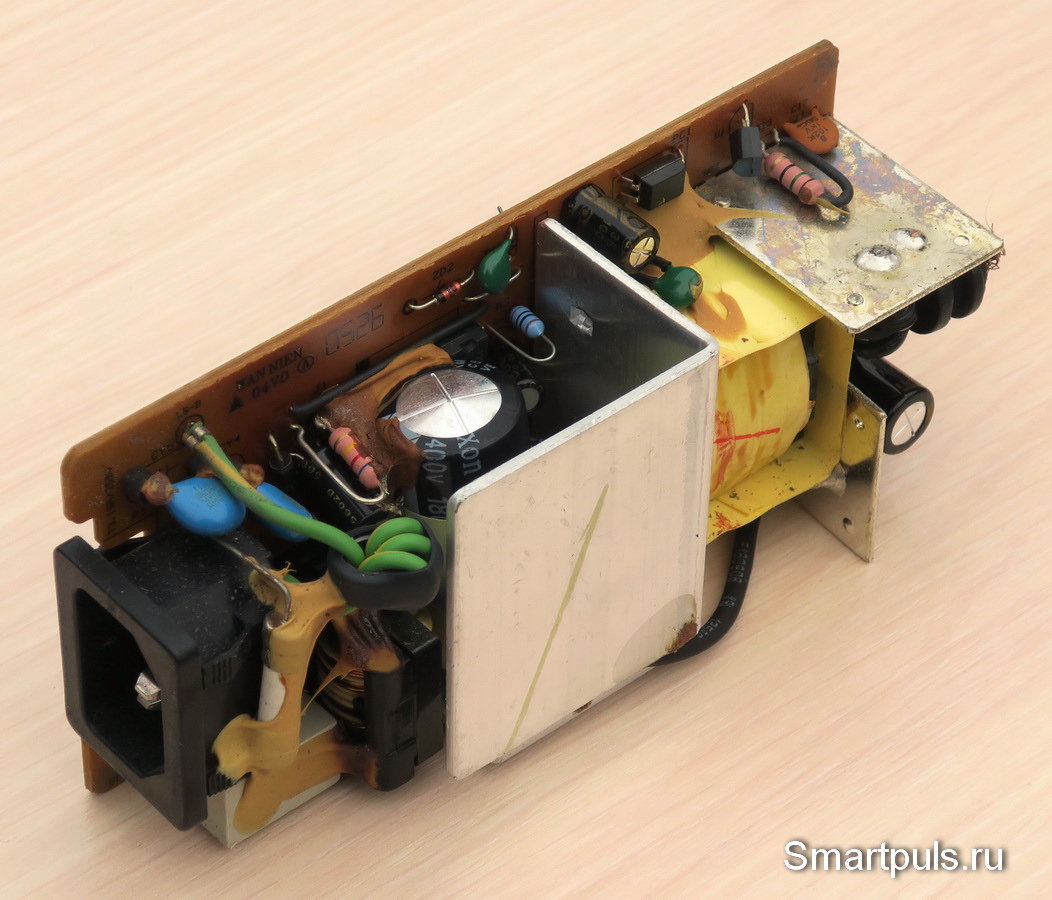

И вот, вскрытие состоялось (вид на плату блока питания по диагонали сбоку):

На фото видно, что верх большого электролитического конденсатора 180 мкФ 400 В вздулся, но это - не единственный сюрприз. Посмотрим в другом ракурсе:

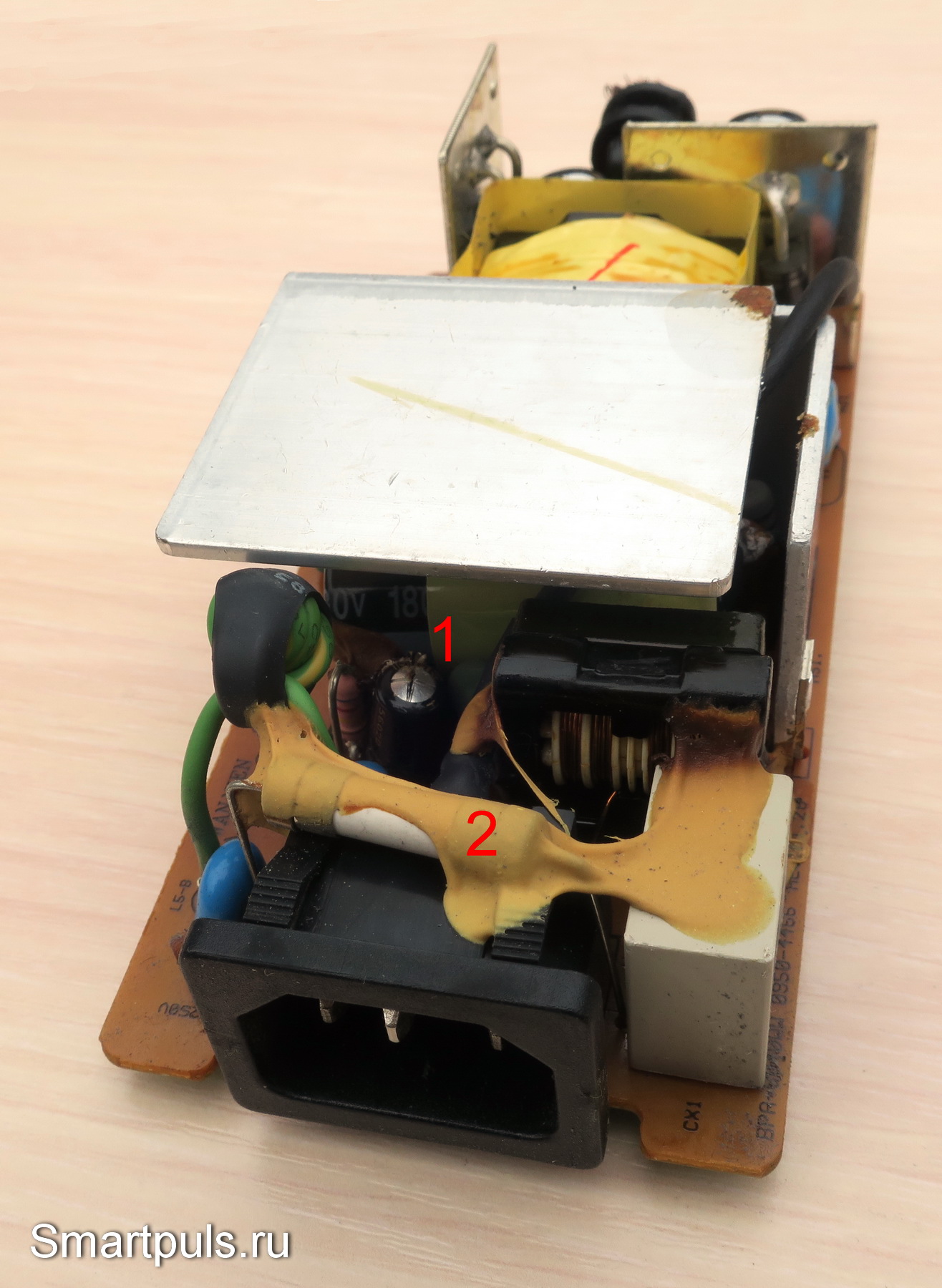

Цифрой 1 обозначен маленький электролитический конденсатор 0.5 мкФ 400 В. Он не только вздулся, но и лопнул!

А цифрой 2 обозначен залитый клеем плавкий предохранитель. Как показала проверка, он не перегорел, а жив и здоров. Это - очень важно в хорошем смысле, поскольку обычно один только предохранитель сам по себе не сгорает. Сгоревший предохранитель - это, как правило, признак того, что сгорело что-то в силовой части устройства: или транзистор(ы), или диодный мост, или всё вместе. В общем, это - признак возможного значительного усложнения работ.

Теперь выпаиваем из платы дохлые электролитические конденсаторы и любуемся на этот кошмар:

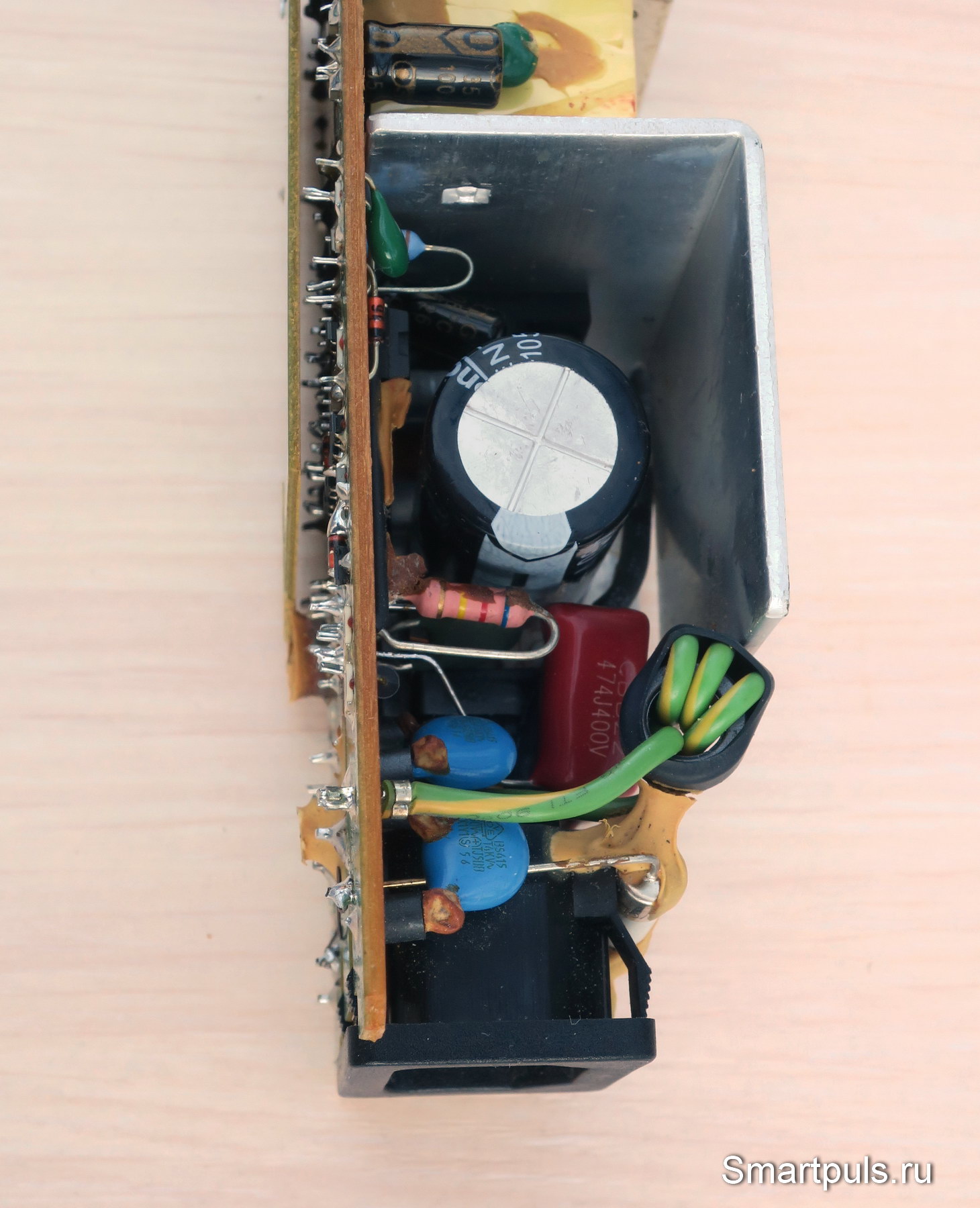

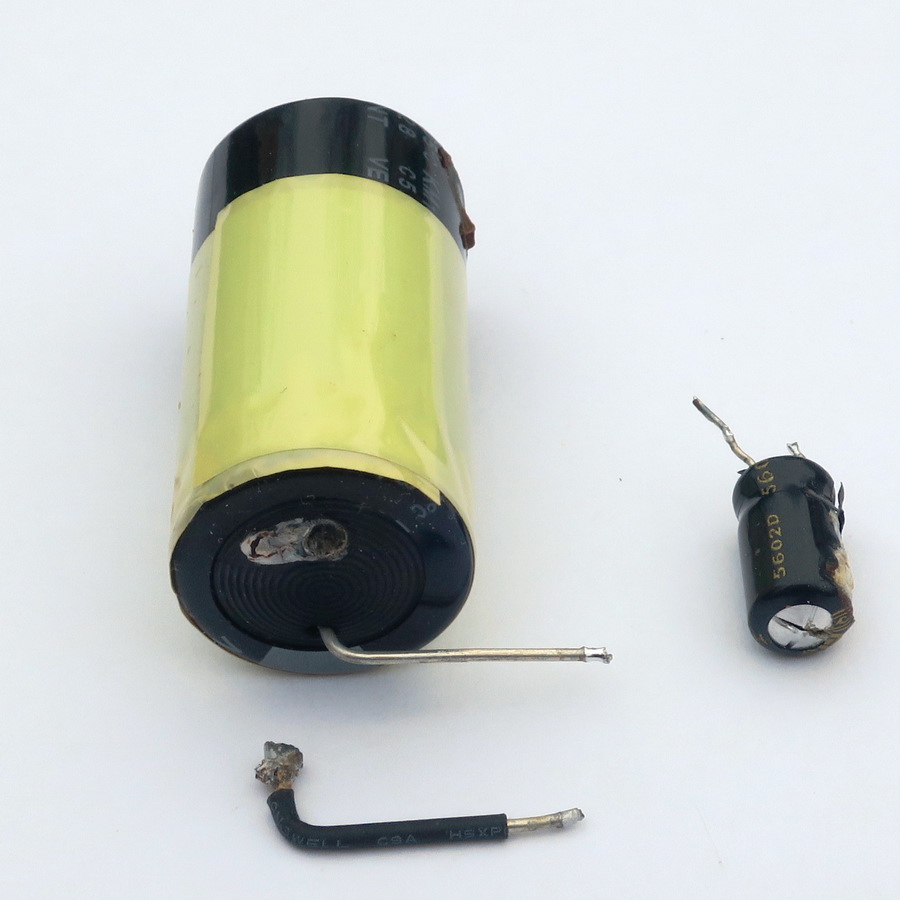

Большой электролитический конденсатор не только вздулся, у него ещё и отвалился один из выводов в результате электрохимического разложения!

Такие вот "качественные" компоненты применены в этом блоке питания. И вроде бы, это всё должно быть под контролем hp. Где он был?!

На небезызвестной китайской площадке были заказаны конденсаторы для ремонта блока.

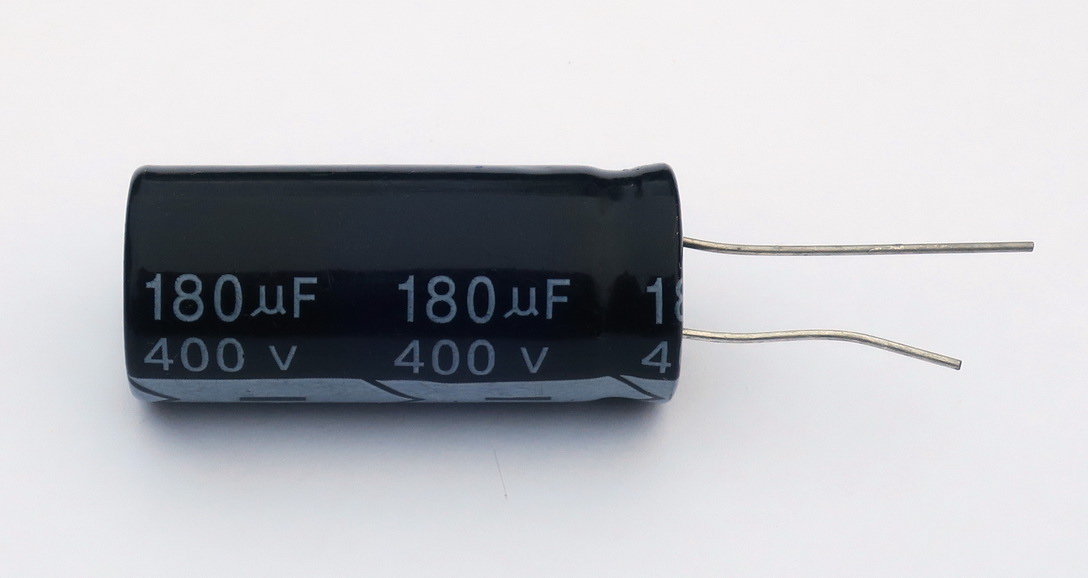

Один конденсатор - электролитический 180 мкФ 400 В (тут без вариантов), а вместо второго (маленького) электролитического конденсатора - заказано 10 плёночных конденсаторов 0.47 мкФ 400 В (поштучно они не продавались, а лишние ещё могут пригодиться в хозяйстве). Плёночный конденсатор по своим габаритам - значительно крупнее того, который он должен заменить; но в блоке питания оказалось достаточно свободного места.

Применение пленочного конденсатора - это решение проблемы в корне, поскольку они не подвержены бедам, характерным для конденсаторов электролитических. Жаль, что нельзя оба испорченных конденсатора заменить на плёночные.

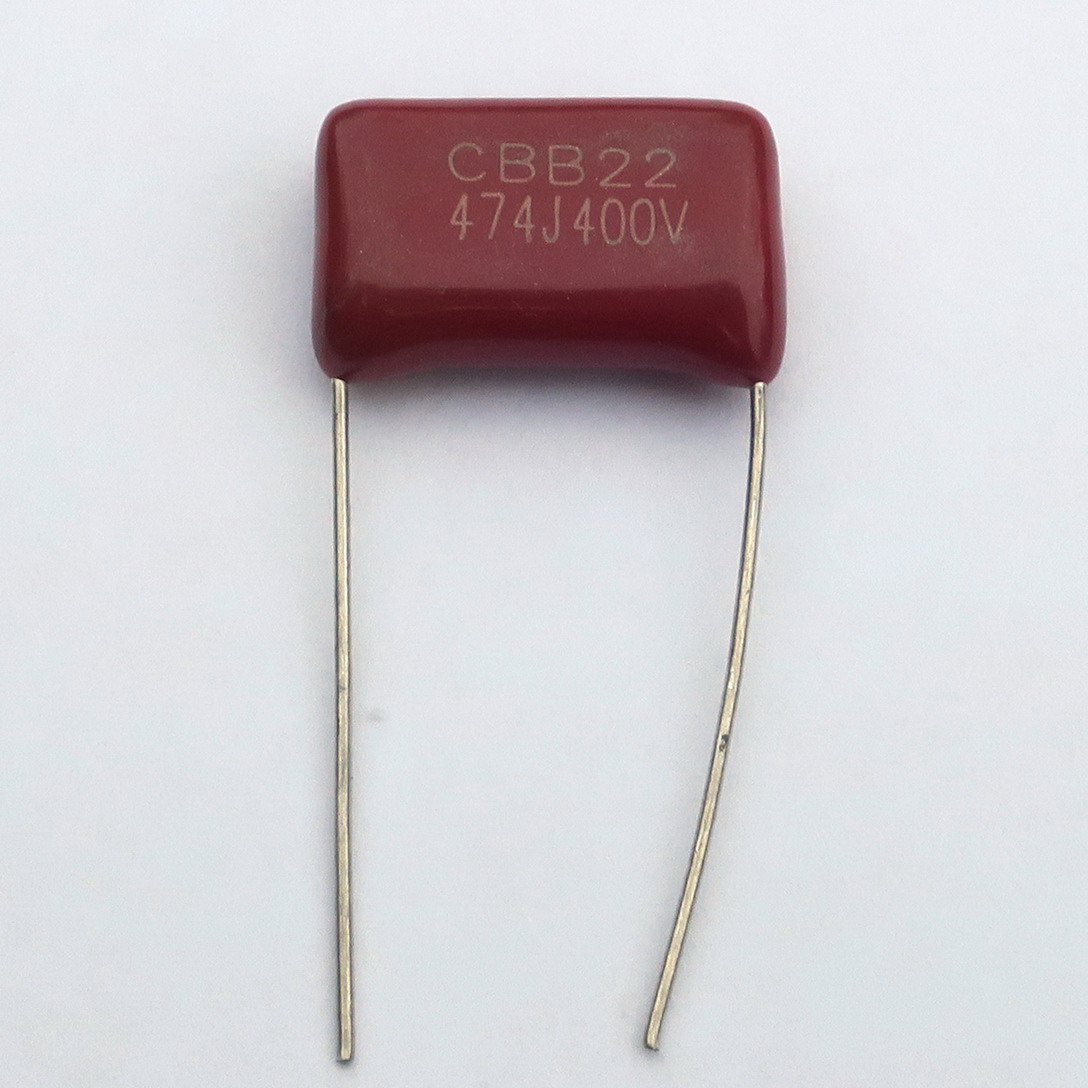

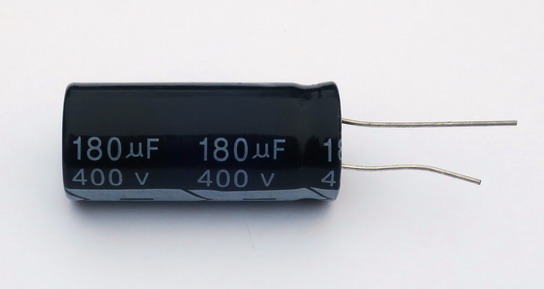

Так выглядят приобретения:

Теперь осталось впаять полученные конденсаторы в схему.

Вот что получилось:

Опробование блока с подключением через лампу накаливания 75 Вт в качестве "самовосстанавливающегося предохранителя" показало, что блок питания вполне функционален.

Теперь осталось ещё немного всякой возни: приклеить электролитический конденсатор, чтобы не болтался из стороны в сторону (подошёл герметик из какого-то тюбика), затем упаковать всё это в корпус и скрепить его половинки с выполнением требований электробезопасности, и, наконец, припаять обратно невинно отрезанный кабель. Всё, работа успешно завершена.

По сведениям торгующих организаций, этот блок питания (0957-2094) совместим также с блоками Q7310-60003, 0950-4466, 0957-2146, 0957-2166, 0957-2177, 0957-2178. Но это не значит, что у них одинаковые схемы.

Итоги и выводы

Первый и самый неприятный вывод: даже высокие бренды допускают в своих изделиях халтуру и низкокачественные комплектующие радиоэлементы. То, что блок питания выпущен не самой hp, а её китайским партнёром, - слабое утешение.

Второй - неремонтопригодные изделия часто тоже можно отремонтировать, хотя это и требует повышенных трудовых затрат. Причем в результате ремонта надёжность может повыситься (в данном случае один из вышедших из строя электролитических конденсаторов был заменён на "несгораемый" плёночный).

Третий - сам ремонт имеет смысл лишь в том случае, если неисправность - несложная, как в данном случае. Блок питания удалось отремонтировать даже без схемы; неисправные детали были видны "невооруженным глазом". В ином случае трудозатраты могут оказаться настолько большими, что проще всё-таки будет купить новый блок питания и не мучиться. К сожалению, выяснить это можно только после вскрытия, которое может оказаться непростым.

Четвёртый - вздувающиеся электролитические конденсаторы долгие десятилетия как были проблемой в надёжности электроники, так ими и остаются. Счёт испорченных из-за них блоков питания и материнских плат, вероятно, идёт уже на миллиарды. Электролитические конденсаторы - это деталь с ограниченным ресурсом работы в принципе, но их изготовители часто гонят совсем уж откровенную "халтуру".

В завершение - лирическое отступление, как следует толковать фразу "Ну что же ты, Паккард?!" в заголовке статьи.

Много лет назад, когда испанский исполнитель Хулио Иглесиас стал обретать популярность, в том числе и в России, многие люди и даже печатные издания стеснялись произносить и печатать его имя. И тогда, как благозвучный заменитель, появилась фраза "Ну что же ты, Иглесиас?!" :)

На всякий случай: электролитический конденсатор был куплен здесь ($1.2 за шт.), а плёночные конденсаторы - здесь ($1 за десяток).
