Спасаем динамик в звуковой колонке - устанавливаем защитную решетку

Постановка задачи

В рассмотренном далее случае можно говорить о том, что производитель колонок допустил серьёзную конструктивную недоработку, выпустив звуковые колонки без защиты высокочастотного динамика (твиттера).

Но, с другой стороны, вряд ли это единственные в мире колонки, выпущенные со столь грубой технической ошибкой. И посему разберём пример несложной, но очень нужной доработки.

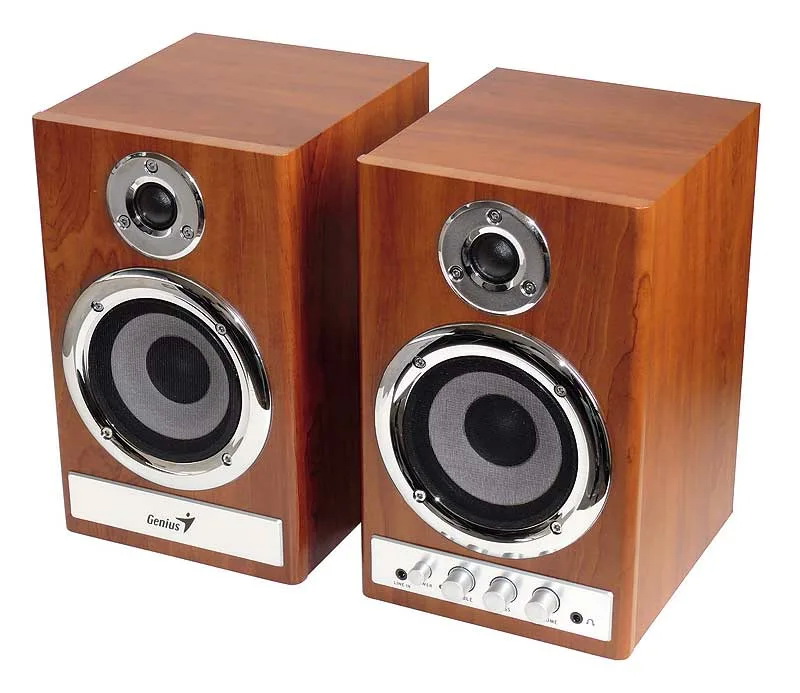

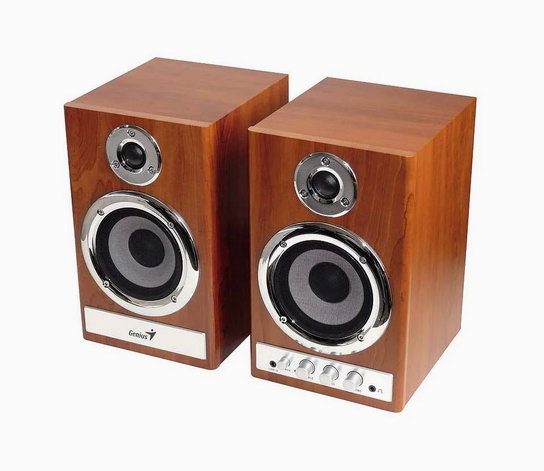

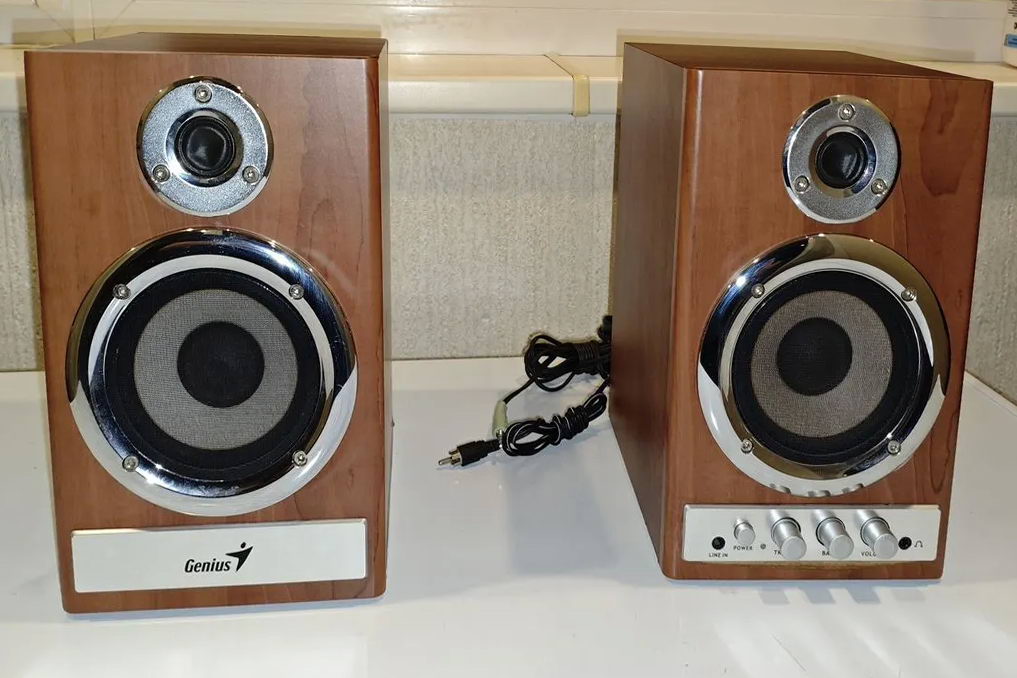

Вот как должны выглядеть колонки Genius SP-HF1100X без повреждений:

Красивые, правда?! Кстати, эти колонки уже сняты с производства, но многие тысячи их работают у пользователей, одновременно украшая интерьер.

На этом изображении НЧ-динамики выглядят тоже беззащитными, но на самом деле перед ними есть решетка из очень прочных и тонких нитей, и потому почти не заметная. Но она, действительно, очень хорошо защищает НЧ-динамики, и к их защите никаких претензий нет.

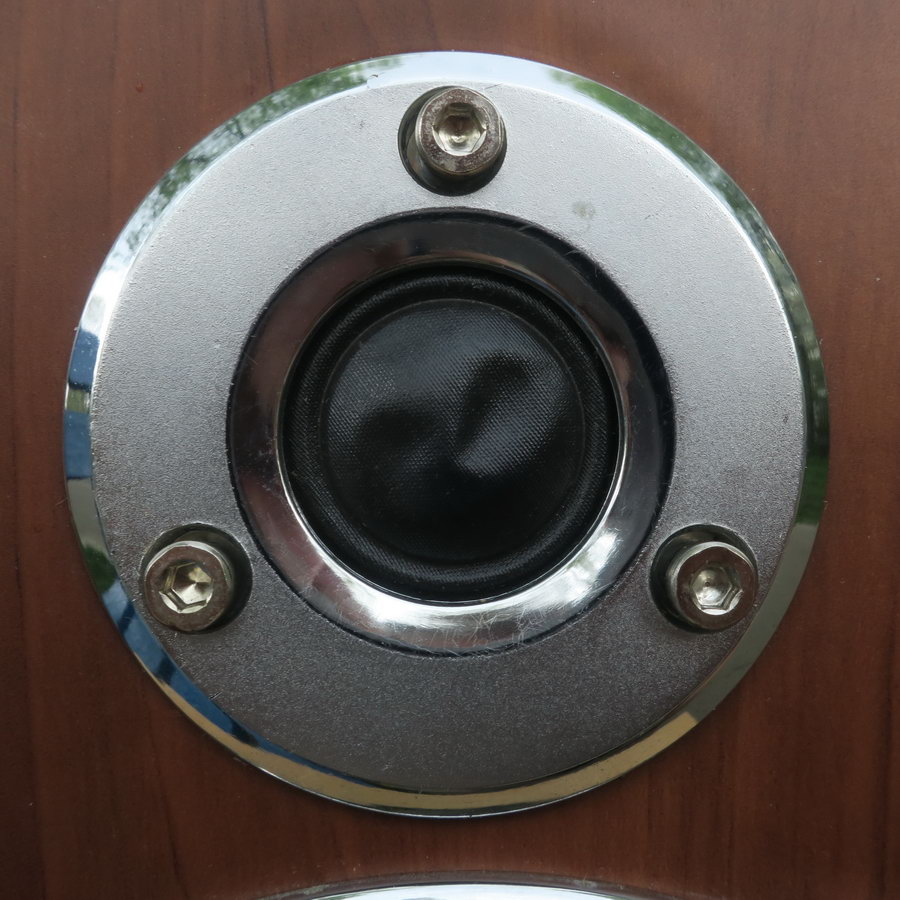

Что же касается ВЧ-динамиков, то диффузор-колпачёк одного из них я помял пальцами при перестановке колонок. Я сразу попытался его восстановить с помощью пылесоса ("высасывая" его из корпуса кончиком шланга пылесоса), но операция удалась лишь частично: помятости остались слегка заметны:

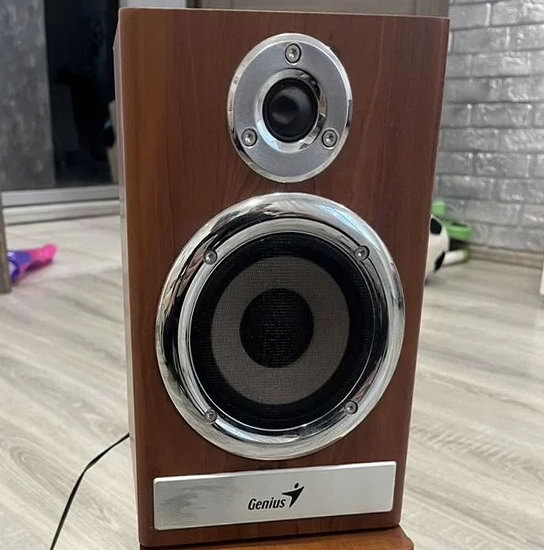

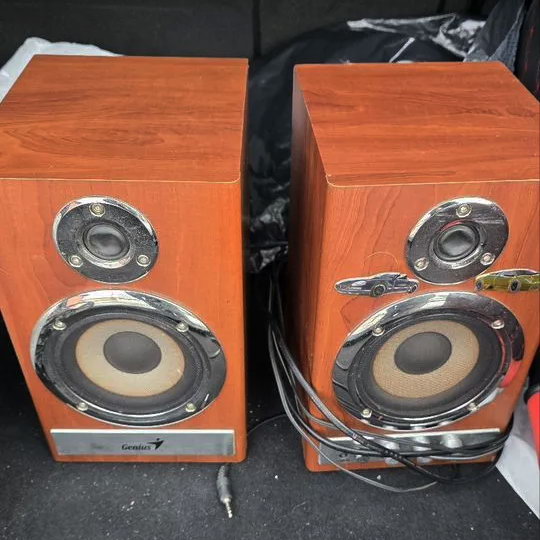

Поиск аналогичных колонок на одном из сервисов вторичного рынка показал, что не я один такой "криворукий": из пяти обнаруженных в продаже пар колонок в трёх "пищалки" были помяты, причём помяты сильно:

Вывод: беззащитные динамики обязательно надо защищать решеткой (сеткой).

Картинки посмотрели, теперь - за дело!


Выбор решетки (сетки) для динамика

Теоретически, можно было бы купить нужную решетку (сетку) для динамика на известном китайском маркетплейсе, или на российских маркетах (которые всё равно товар берут оттуда же).

Но практически способ покупки готовой решетки здесь не подходил по двум причинам.

Во-первых, здесь в рамке динамика находятся три отверстия для крепления (под углом 120 градусов друг к другу); а во всех найденных на маркетах решетках их - четыре (под углом 90 градусов - несовместимость!).

А во-вторых, здесь нельзя просто взять и поменять рамку: она оказалась "насмерть" склеенной с динамиком! Чудят временами наши китайские товарищи...

Вот по этим причинам и было принято решение вырезать нужную решетку из какой-нибудь другой, но ненужной решетки; а затем её закрепить над существующей рамкой и динамиком.

Дополнительно работу осложнял тот факт, что "макушка" динамика слегка возвышалась над уровнем своей рамки. Значит, устанавливаемая решетка должна быть слегка выпуклой, или же её надо как-то приподнять над рамкой (хотя бы на миллиметр).

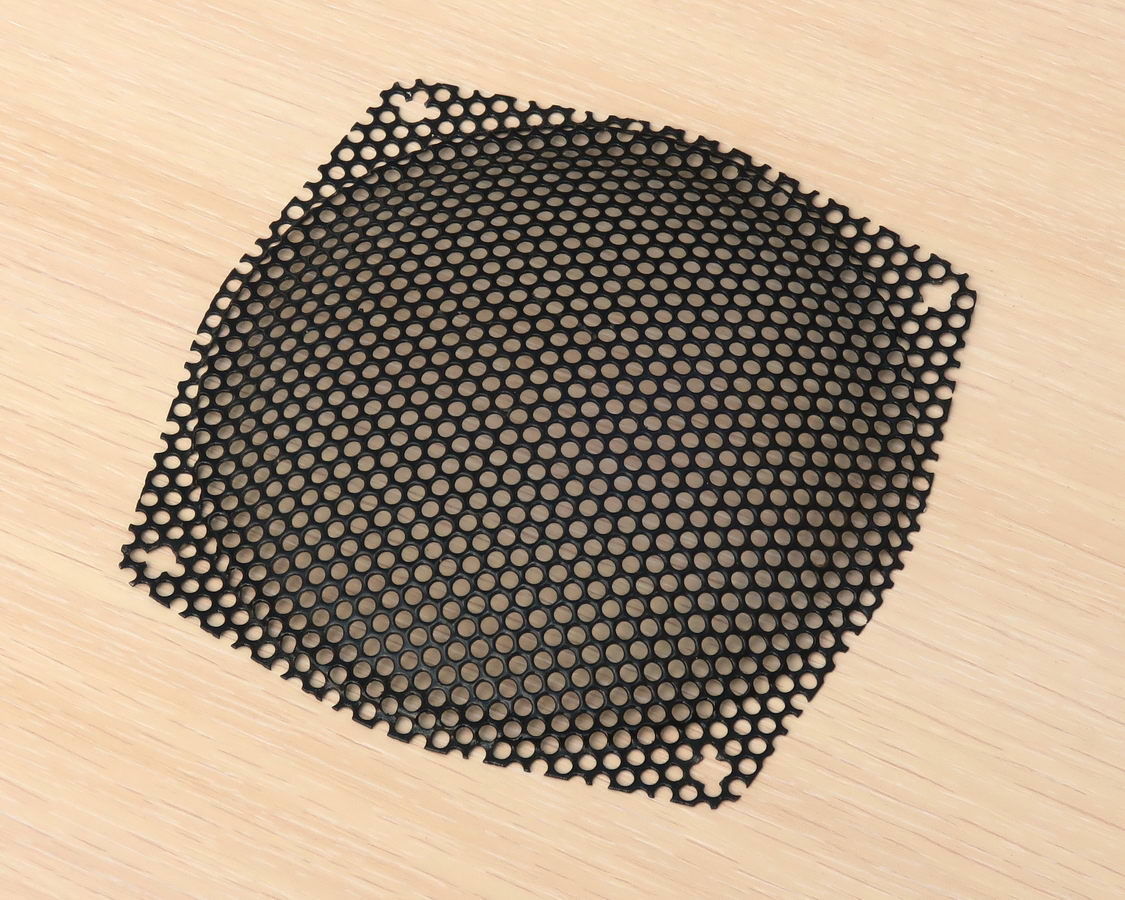

После некоторых поисков удалось найти подходящую для дальнейшей работы решетку динамика из совсем "убитой" старой колонки:

Решетка имеет некоторую выпуклость, что хорошо подходит в данном конкретном случае для цели защиты ВЧ-динамиков, возвышающихся над своей рамкой.

Приведённая на фото защитная решетка - крупная, из неё одной удалось вырезать решетки для защиты "пищалок" на обеих колонках.

Естественным будет вопрос: а где можно добыть ненужные решетки, из которых можно сделать нужные защитные решетки?

Могут быть разные варианты, кроме решеток из "убитых" колонок. Это могут быть решетки от динамиков совсем убитых ноутбуков, телевизоров, магнитофонов и даже компьютерных корпусов!


Разметка и изготовление решетки для ВЧ-динамика

Сначала из прочного картона вырезаем круг, равный по диаметру рамке ВЧ-динамика.

Затем его прикладываем с внутренней стороны решетки-донора и обводим по краю чем-либо, что оставит след на решетке-доноре (маркер, карандаш, шило и т.п.).

Выбор следующего типа инструмента зависит от материала, из которого изготовлена решетка-донор.

Если это - тонкий металл или пластик, то нужную решетку можно вырезать из донорской обычными бытовыми ножницами. Но мне попалась решетка из толстого металла, и резать пришлось большими настоящими ножницами по металлу.

Затем делаем отверстия (или расширяем имеющиеся) для винтов (шурупов), которыми решетка будет прикручена к колонке.

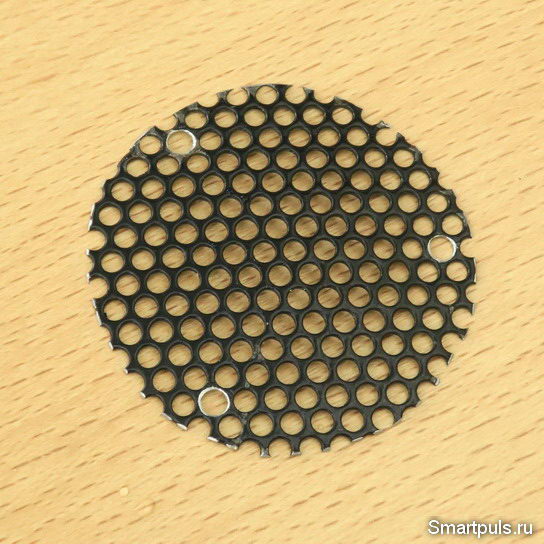

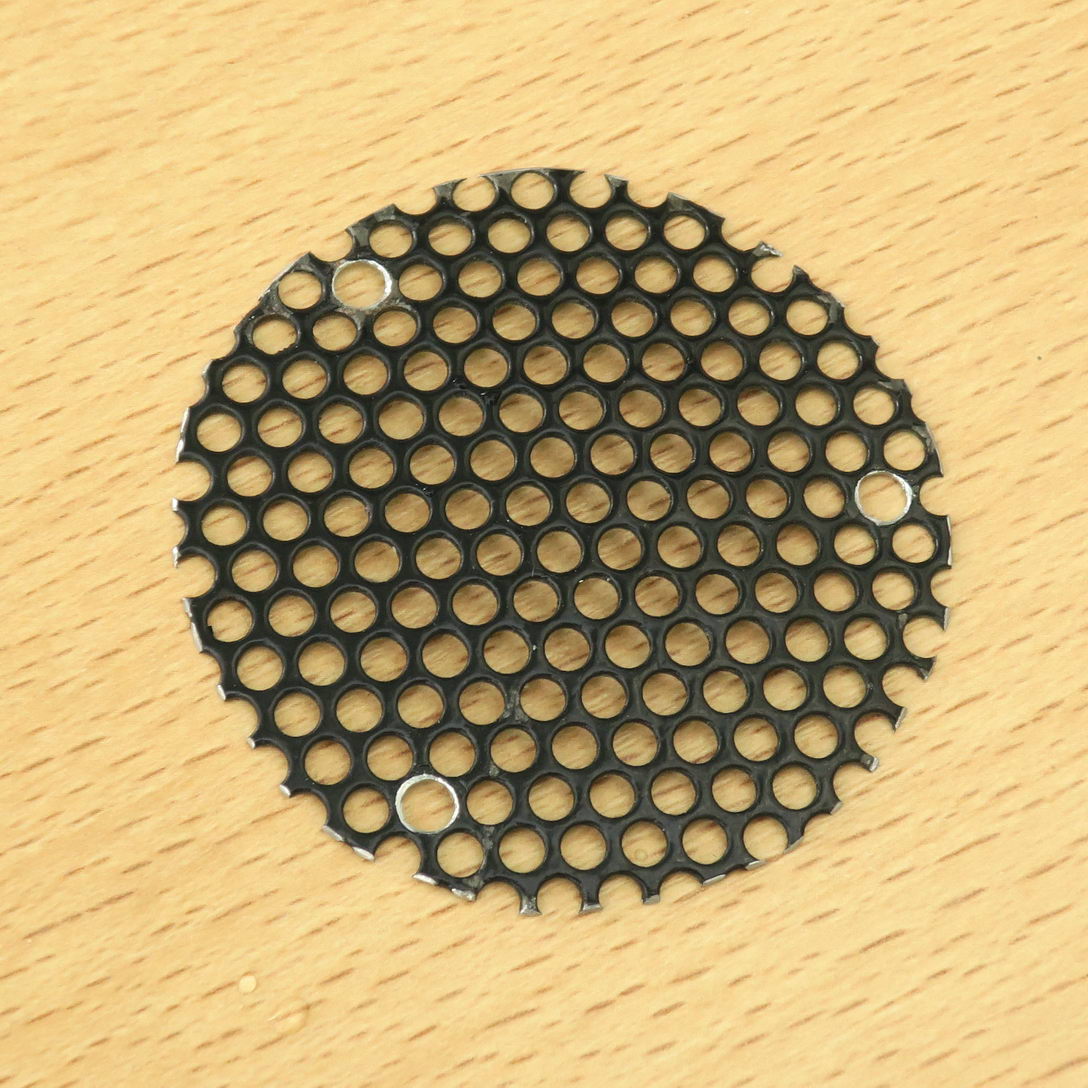

Вот что получилось:

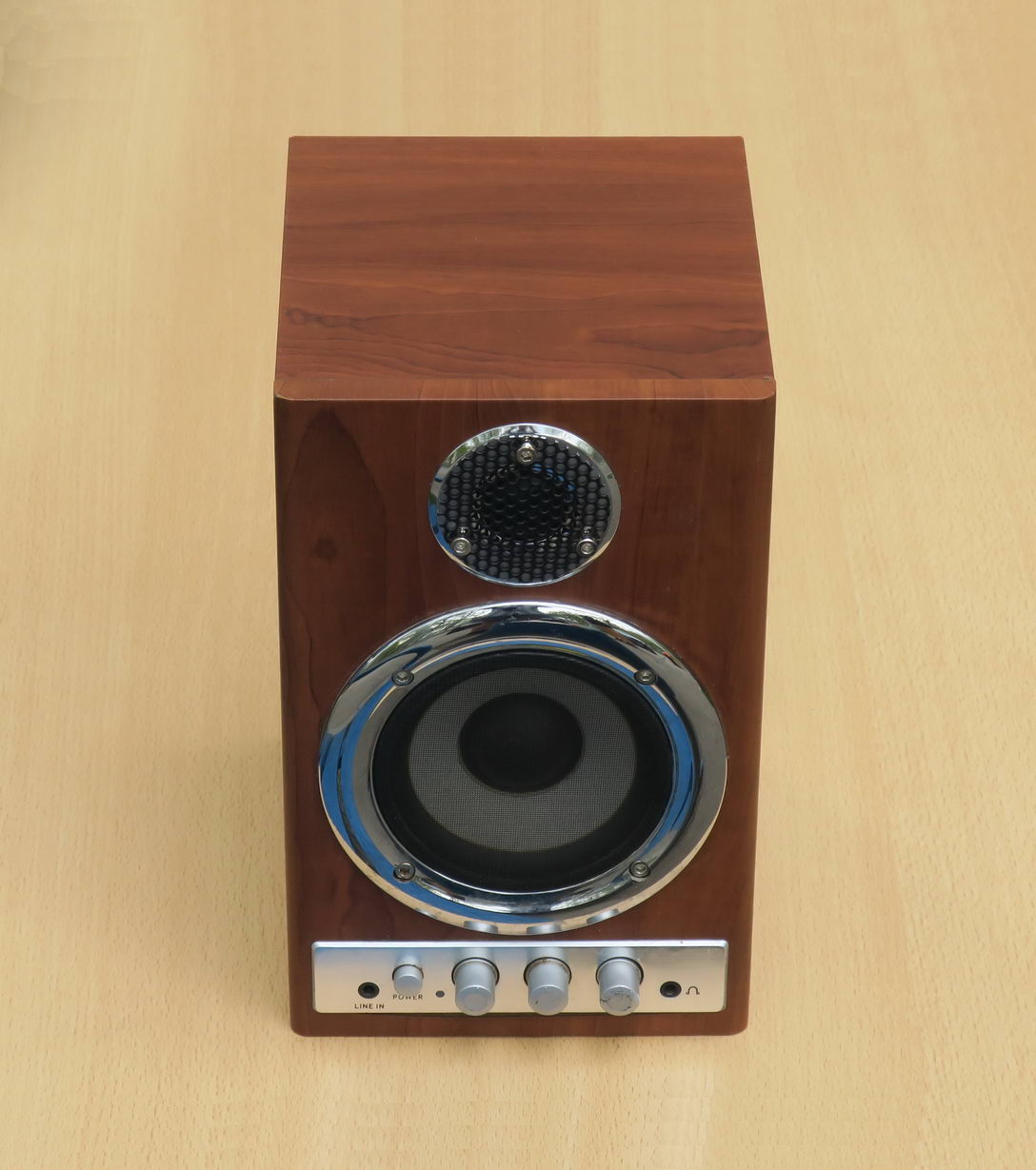

Теперь слегка убираем заусенцы по краям и прикручиваем к колонке, вуаля:

Конечно, общий архитектурный стиль колонки получился несколько эклектичным: снизу почти невидимая сетка на НЧ-динамике, а сверху - сетка с жирными крупными ячейками на ВЧ-динамике.

Но, главное  - защита работает, а качество звука на пострадало!


Окончательный диагноз

Если у Вас есть колонка с полным отсутствием защиты  (стационарной или съёмной) хотя бы одного из динамиков, то это дело нельзя бросать, полагаясь на "авось".

Обязательно устанавливаем защитную сетку (решетку)!

Маньячить и вырезать её собственными руками (как я) рекомендую только тогда, когда нет другого выхода; а материал для изготовление сетки - наоборот, имеется.

Если же конструкция более-менее стандартная, то рекомендую воспользоваться готовыми решетками, коих на Али - чуть больше, чем гуталина на гуталиновой фабрике (например, вот эта стопка решеток для динамиков разных размеров). Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158. Если ссылку не видно, то отключите, пожалуйста, блокировщик рекламы для этого сайта!

Возможны и комбинированные варианты: приклеить готовую защитную решетку поверх имеющейся рамки динамика, или же прямо к колонке. Оставшиеся пустые крепёжные отверстия на рамке решетки можно "замаскировать", вклеив туда головки от винтов просто для красоты.

Вероятно, возможны и другие варианты, включаем изобретательность и фантазию!

Есть на Али и множество сеток для динамиков с другими конструкциями, пользуйтесь поиском!

Всем спасибо за внимание!
