Обзор тепловизора UNI-T UTi260M: золотая середина


Предисловие

Несколько слов о том, какое разрешение тепловизоров считается хорошим, средним и плохим.

Если для фотокамер разрешение измеряется в  мегапикселях, то у тепловизоров оно - значительно меньше и измеряется просто в пикселях. Это происходит из-за того, что длина электромагнитных волн теплового излучения, с которыми работают тепловизоры, значительно больше, чем у видимого света.

Большинство современных тепловизоров "ловят" волну излучения в диапазоне 8-14 мкм, в то время, как длина волны видимого света составляет 0.4 - 0.7 мкм. Соответственно, и размер пикселя матриц тепловизоров должен быть в примерно такое же число раз больше; при этом число пикселей, которые могут разместиться на матрице, падает.

Примерно можно считать, что разрешение тепловизоров с числом пикселей по большей стороне матрицы 80 или менее - слабое, 80 - 300 - среднее, свыше 300 - высокое (эти градации - условные и "официальной" силы не имеют).

К этому надо добавить, что цена тепловизоров растёт пропорционально их разрешению и для тепловизоров с высоким разрешением достигает просто астрономических значений.

В этом обзоре будет рассмотрен тепловизор верхней части среднего класса UNI-T UTi260M с разрешением 256*192 пикселей.

(кликнуть для увеличения, откроется в новом окне)

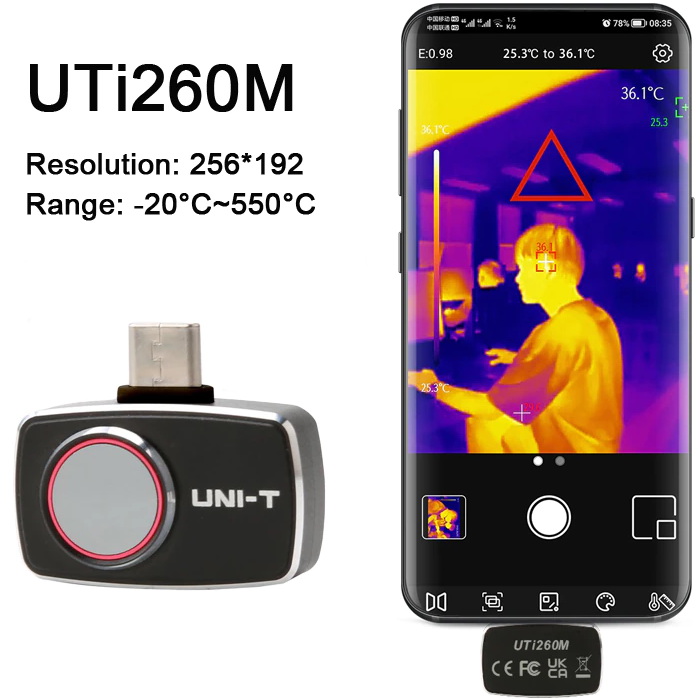

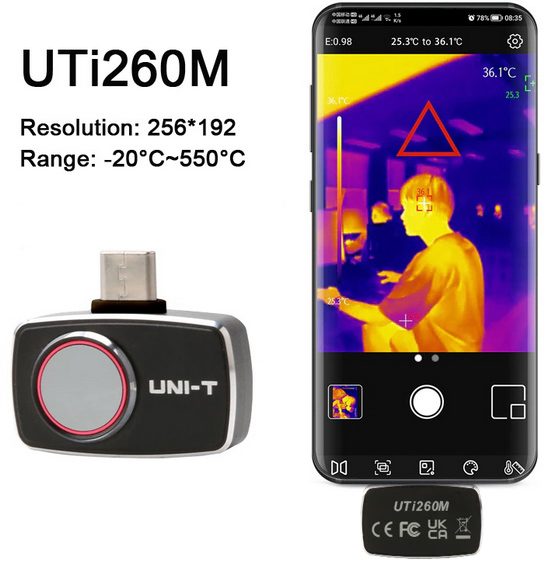

Тепловизор представляет собой не самостоятельное изделие, а приставку к смартфону. Как она соединяется со смартфоном и как они совместно используются, представлено на изображении выше.

В обзоре кратко будет представлено сравнение с родственной моделью UTi120M, имеющей разрешение 120*90 пикселей.

Тепловизор UTi260M имеет привлекательную для своих характеристик цену; более низкую, чем у тепловизоров как полностью самостоятельных приборов при тех же характеристиках.

Купить тепловизор UTi260M или UTi120M можно на Алиэкпресс в официальном магазине производителя. Тепловизор UTi260M есть и у многих других продавцов, например, этого. Цена на дату обзора - $220-250 (проверяйте, цена может меняться). Покупайте, где дешевле - товар одинаковый.

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158


     Оглавление:
   1. Внешний вид, упаковка, конструкция и технические характеристики тепловизора UTi260M

   2. Thermal Mobile - приложение для Uti260M

   3. Тестирование

   4. Окончательный диагноз

Внешний вид, упаковка, конструкция и технические характеристики тепловизора UTi260M (UTi260Mobile)

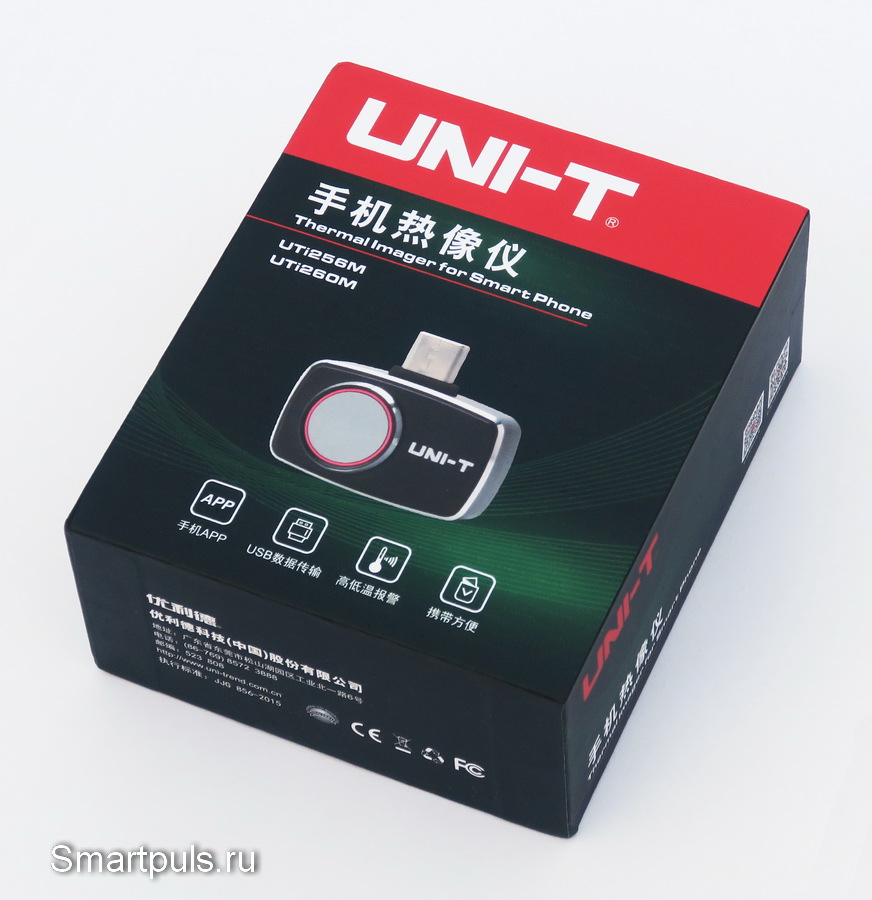

Упаковка тепловизора - не крупная, изготовлена из плотного картона и оформлена в деловом техническом стиле:

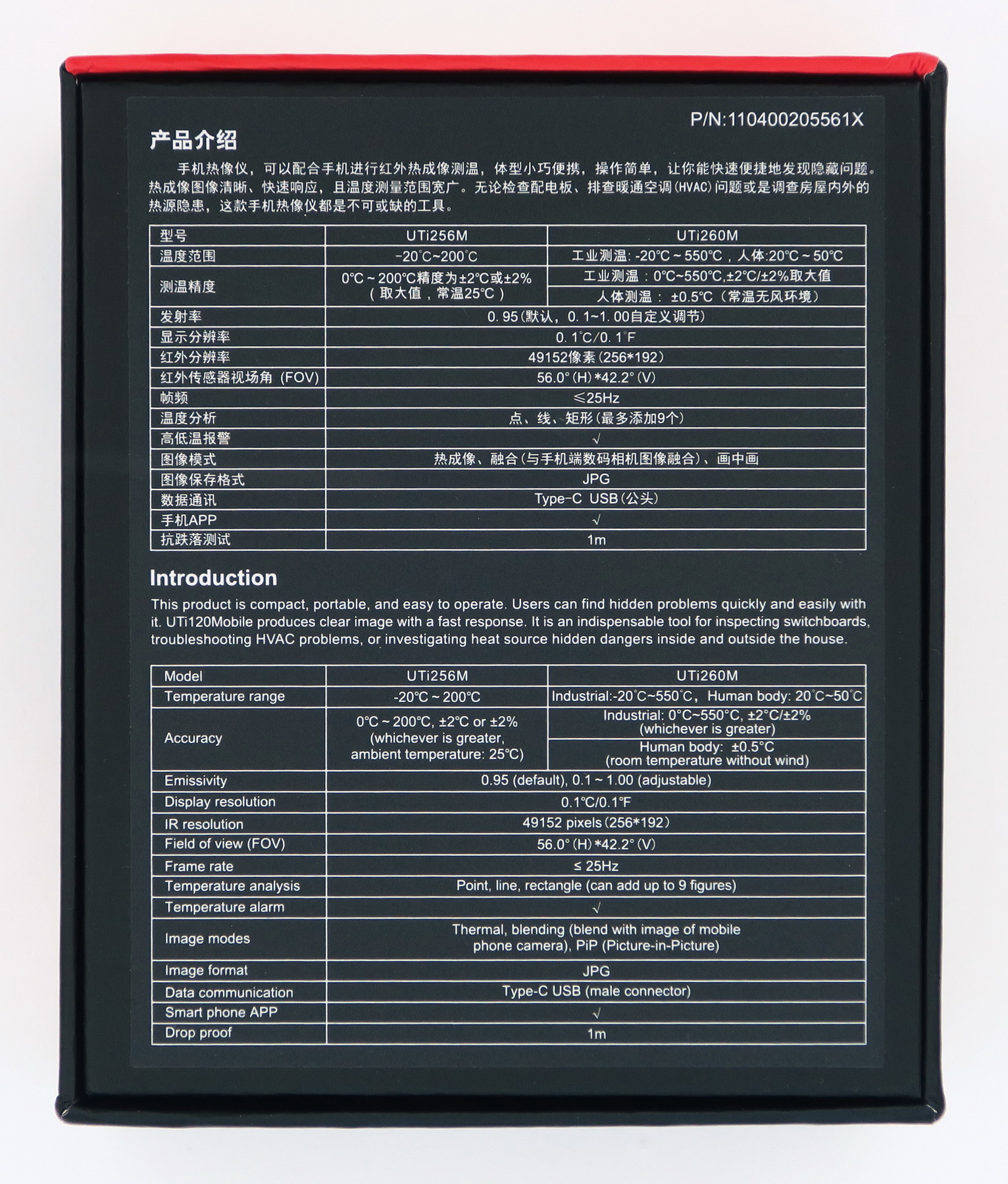

На обратной стороне упаковки обозначены технические характеристики тепловизора на китайском и английском языках:

Перечислим технические характеристики тепловизора Uti260m в более удобочитаемом табличном виде:

Здесь надо сделать небольшие замечания.

Обещанная точность в 2 градуса выполняется, если верно установлен коэффициент эмиссии исследуемой поверхности (он же - коэффициент черноты). Реально же приходится ориентироваться на табличные значения коэффициента эмиссии для разных материалов, которые могут не совпадать с реальными значениями в конкретном случае.

Кстати: степень черноты предметов в видимом диапазоне и в инфракрасном часто не совпадает, поэтому ориентироваться на внешний вид предметов (тёмный/светлый) нельзя!

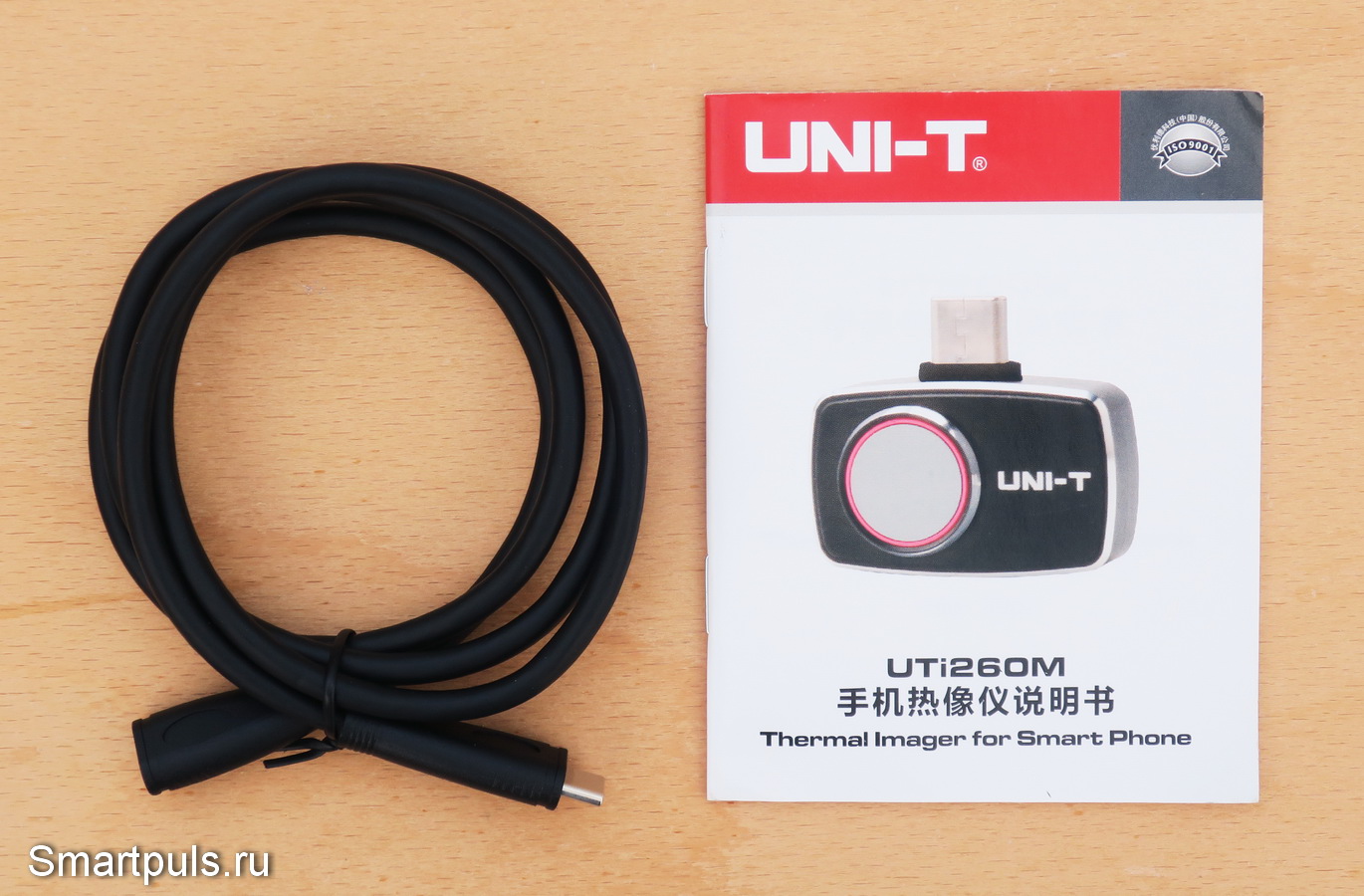

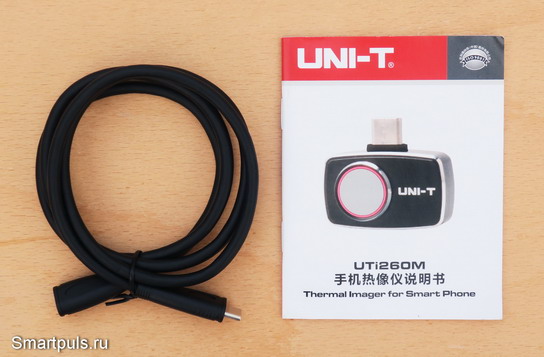

В комплект устройства входит кабель-удлинитель USB-C и инструкция UTi260M на китайском и английском языках:

Инструкции для UTi260M в электронном виде не найдено, но она очень похожа на инструкцию к UTi720M и UTi721M. Скачать в PDF - инструкция UTi260M, UTi720M, UTi721M (английский язык).

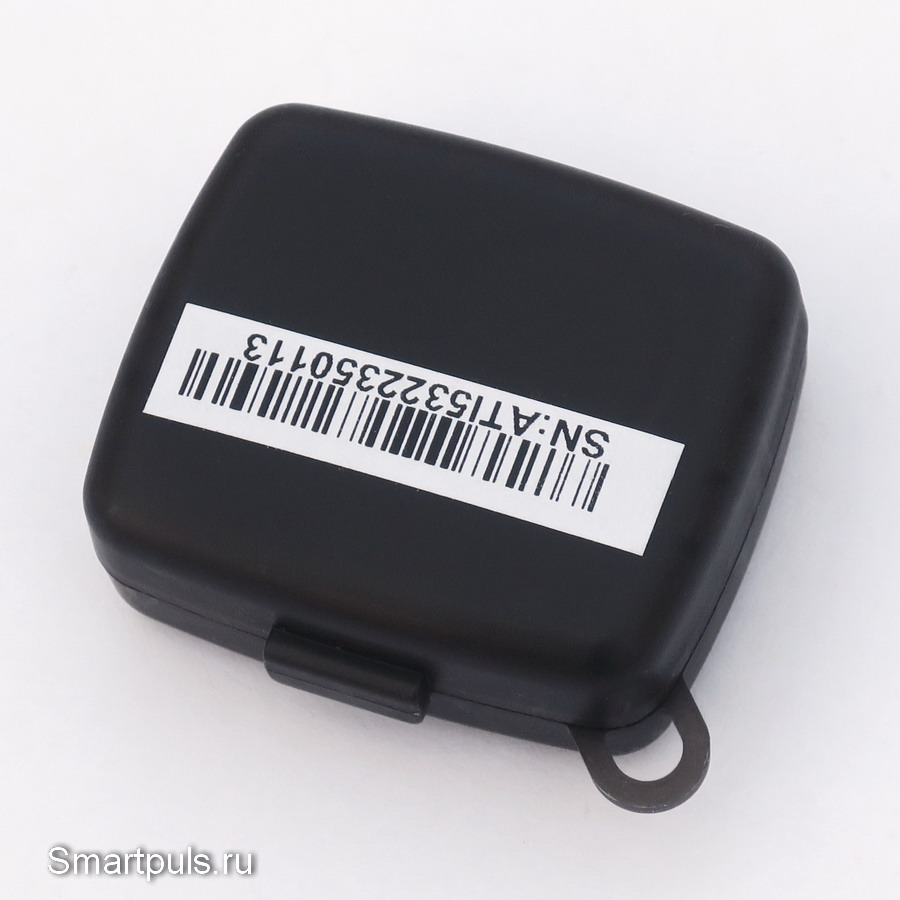

Сам прибор хранится в маленькой пластиковой коробочке с миниатюрной защёлкой, защищающей его от всяких невзгод:

Габариты этого защитного чехла - всего лишь 35*35*15 мм.

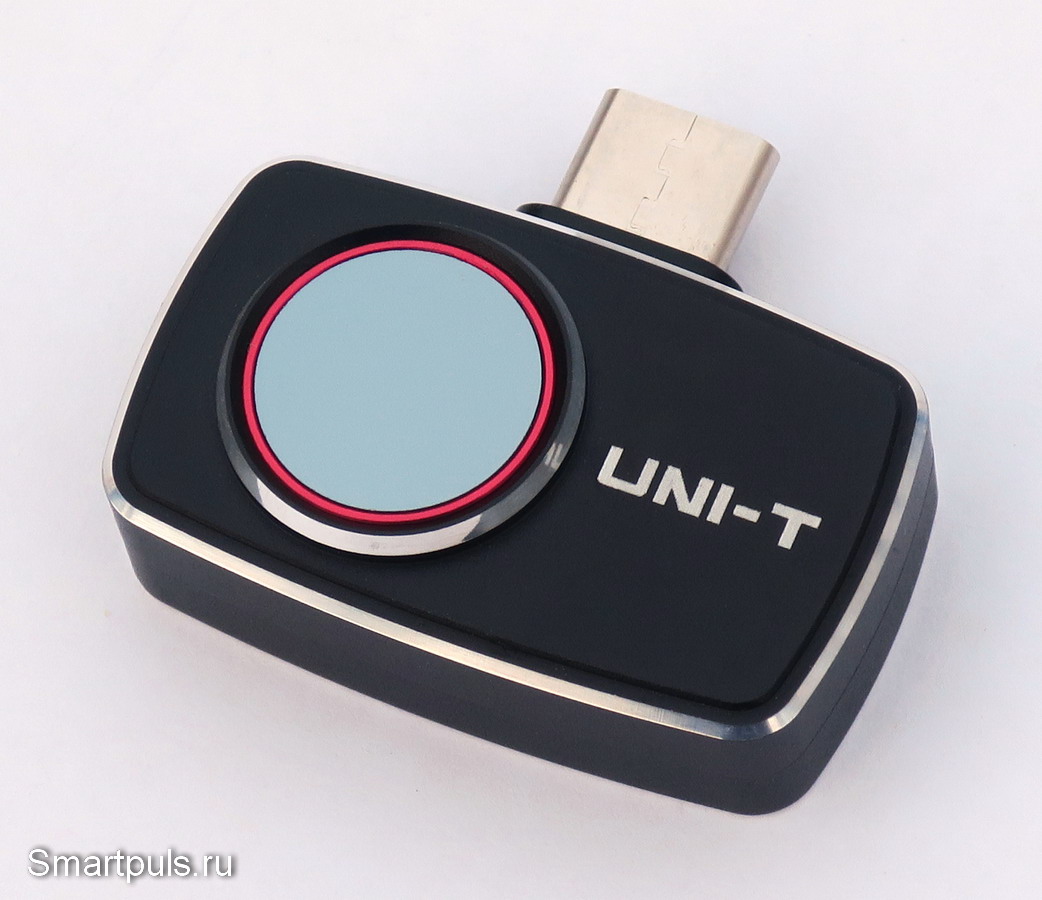

Теперь - герой обзора собственной персоной:

На лицевой стороне тепловизора расположен его объектив. Объектив - плоский и с зеркальной поверхностью, совсем не похожий на объективы обычных и мобильных фотокамер.

Объектив утоплен относительно своей рамки очень неглубоко, поэтому при неосторожном обращении его легко можно "захватать" своими отпечатками пальцев. Постарайтесь этого не допускать!

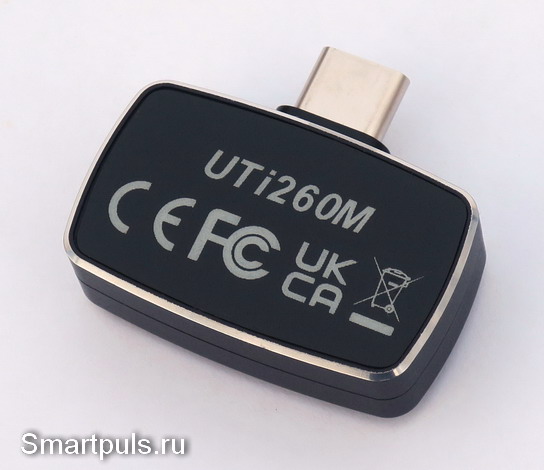

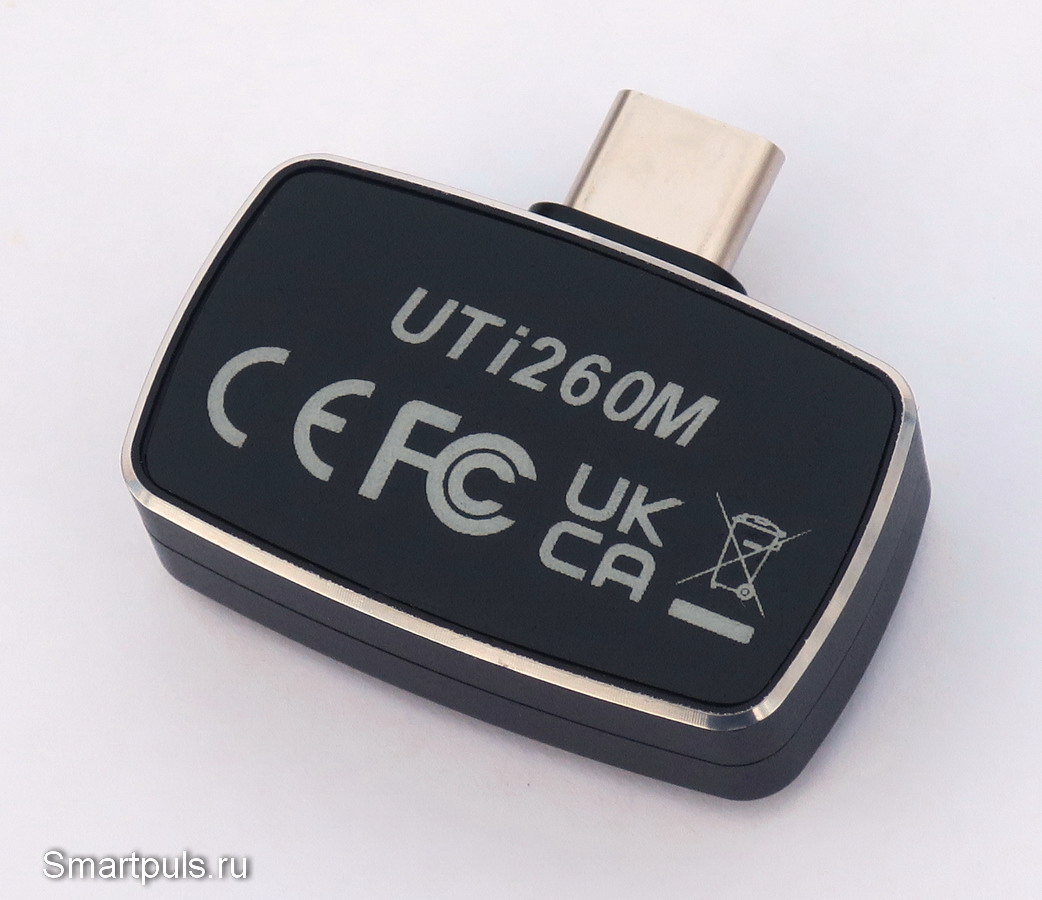

Обратная сторона тепловизора:

Здесь самое главное - только обозначение наименования устройства UTi260M.

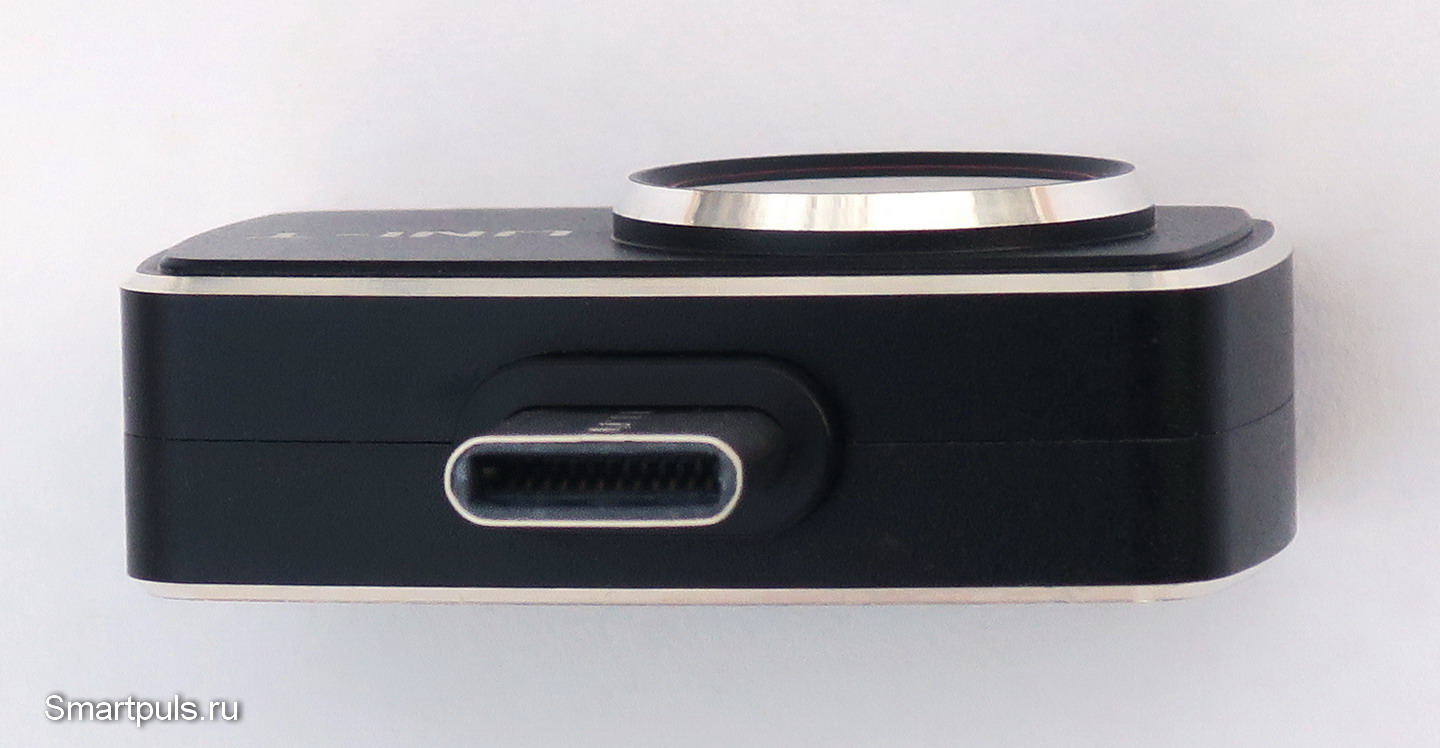

И, наконец, вид со стороны разъёма USB-C:

Поскольку этот тепловизор - не самостоятельное устройство, а приставка; то для работы со смартфоном на нём должно быть установлено приложение, поддерживающее работу с этим тепловизором. Его и разберём кратко в следующей главе обзора.

Thermal Mobile - приложение для Uti260M

Приложение UTi260M называется Thermal Mobile; его, как обычно, можно скачать и установить с Google Play. Разработчик утверждает, что оно совместимо с Android версии 6.0 и выше, но у меня на Андроиде 6 не заработало. Удалось опробовать на Андроиде 10 и выше, там работало без проблем.

Чтобы тепловизор мог получать питание от смартфона, смартфон должен поддерживать функцию USB OTG. Кроме того, надо иметь в виду, что есть смартфоны, которые эту функцию поддерживают, но по умолчанию она выключена с целью экономии энергии (замечено на realme и OPPO). В этом случае надо найти в меню, где она включается, и включить.

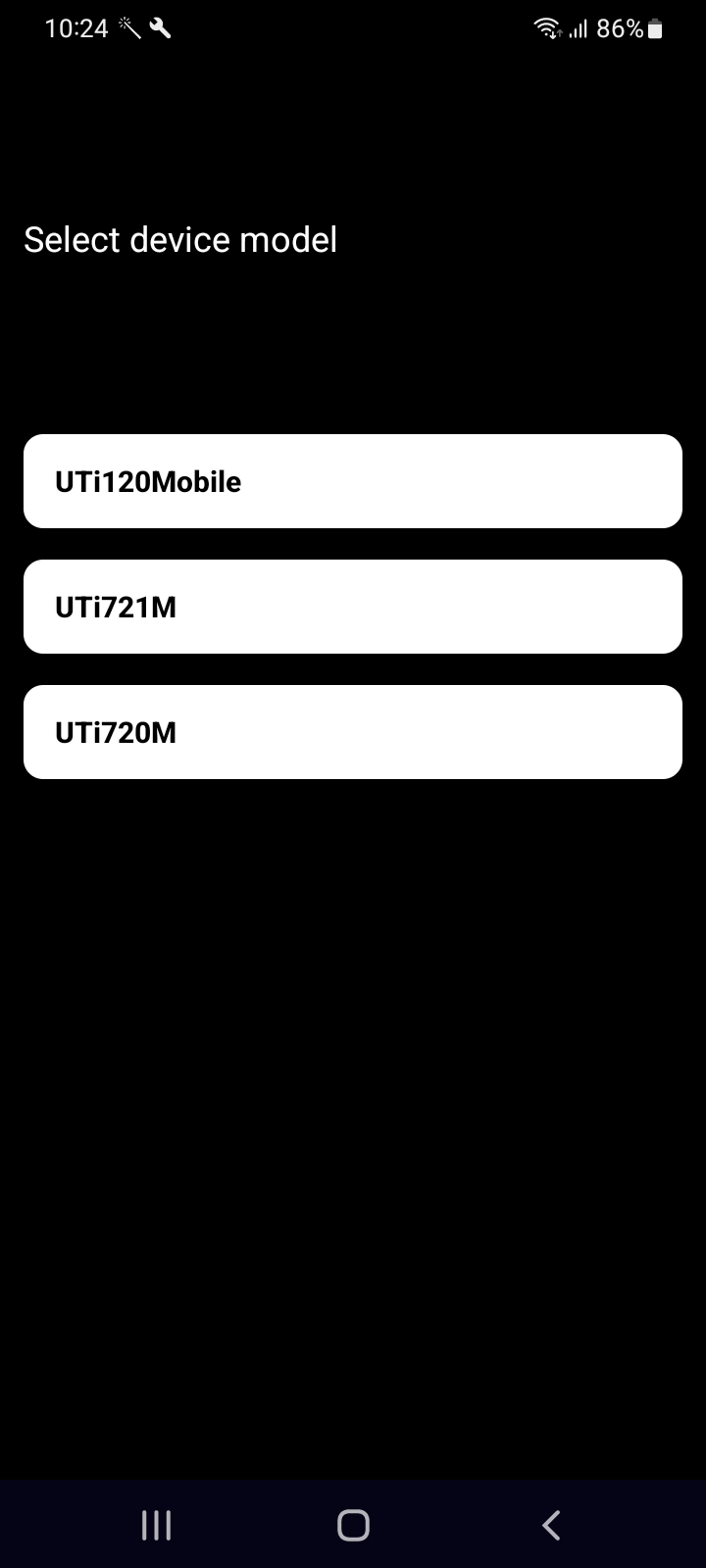

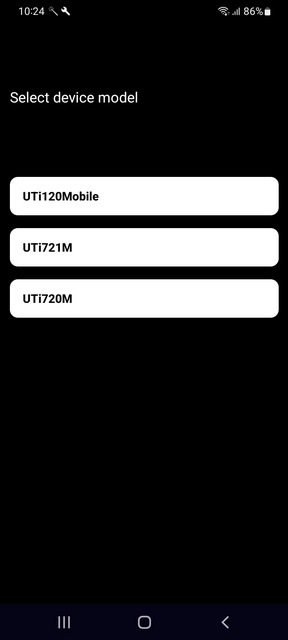

При подключении тепловизора приложение может у Вас спросить, с каким именно устройством Вы собираетесь работать; причём UTi260M в этом списке не будет:

Не пугайтесь этой ситуации, а смело выбирайте UTi721M. После выбора приложение может слегка "задуматься" на 2-3 секунды, после чего покажет тепловую картинку.

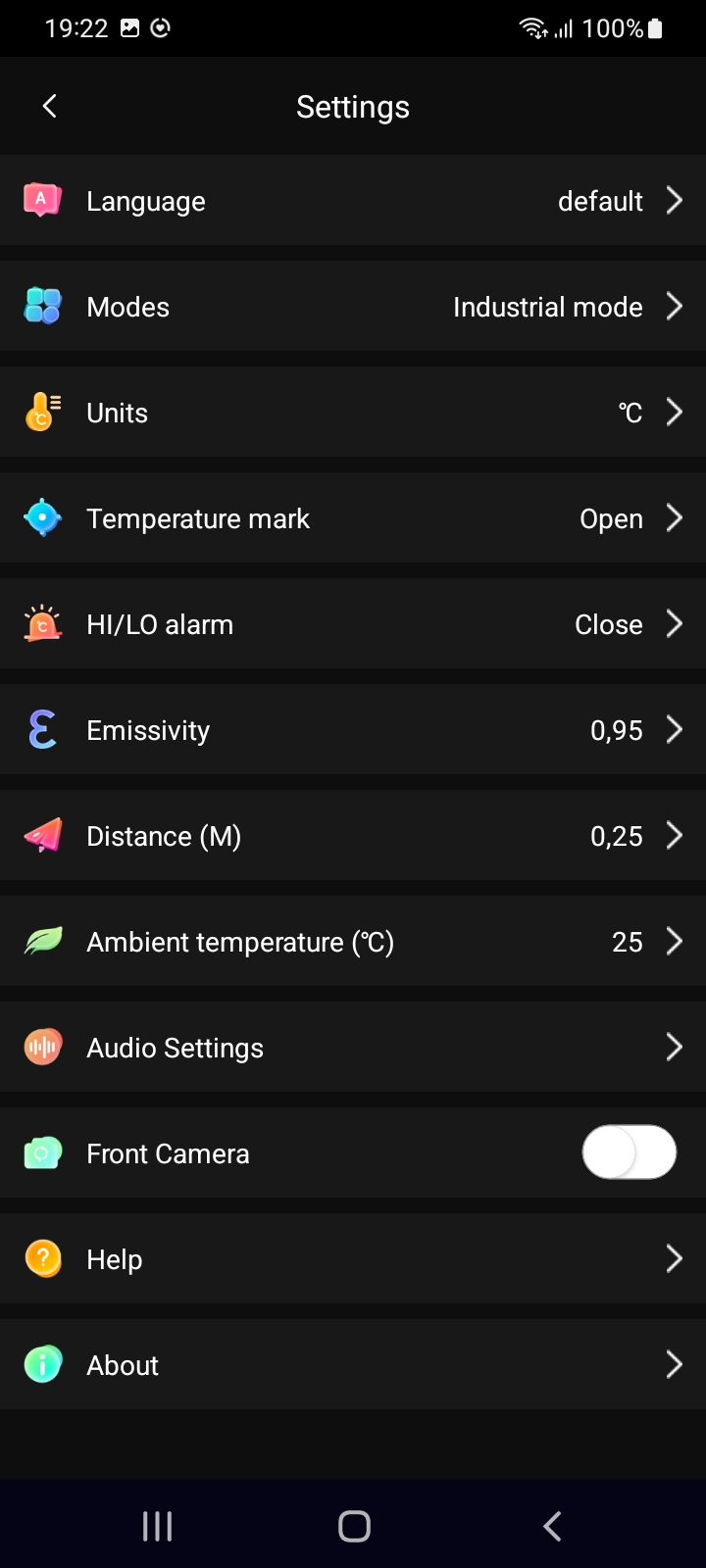

Настройки приложения - весьма разносторонние, но в типовых случаях копаться в них нет необходимости; по умолчанию при запуске приложения всё настроено оптимально.

В работе приложения было обнаружено два недостатка.

Первый - изображение на снимках и видео всегда находится в вертикальной ориентации. Поэтому, если пользователь сделал термоснимок в горизонтальной ориентации, то его потом приходится в графическом редакторе поворачивать.

Второй - при работе тепловизора с наложением изображения с камеры смартфона или с его размещением "картинка в картинке" на теплоснимках совмещённое изображение не сохраняется, получается отдельно термоснимок в "чистом" виде, и отдельно в папке fusion лежит видимое изображение. Поэтому, если пользователю требуется сохранить теплоснимок в комбинации с видимым изображением, то надо делать скриншот, а потом из него вырезать нужную часть.

Есть и ещё одна особенность (шарпинг), но она будет рассмотрена в следующей главе.

Теперь переходим к тестовым снимкам.


Тестирование тепловизора UNI-T UTi260M

Начнём с теплового снимка хозяина дома:

Разрешение термоснимков - 960*720, то есть они сохраняются с большим увеличением относительно исходного разрешения 256*192. Естественно, увеличение изображения методом интерполяции чёткости снимку не придаёт, но зато делает его крупным и удобным для просмотра.

На смартфонах с другим разрешением экрана размер термоснимков может отличаться.

С настройками по умолчанию на снимке цифрами обозначается температура в следующих точках:

- красные цифры с красным перекрестием - максимальная температура на снимке;

- зелёные цифры с зелёным перекрестием - минимальная температура на снимке;

- белые цифры справа вверху - температура в точке, указанной белым перекрестием.

Часть цифр ориентирована горизонтально, а часть - вертикально (ещё одна небольшая недоработка в приложении).

Цветовая шкала температур формируется от минимальной до максимальной температуры на снимке.

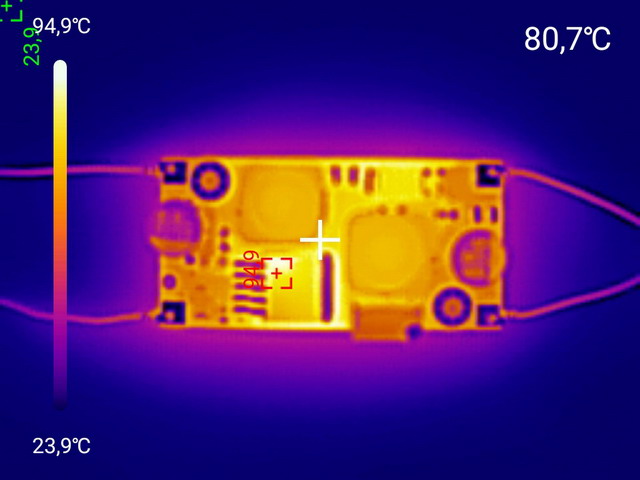

Следующий снимок - DC-DC преобразователь (постоянного тока в постоянный) под нагрузкой:

Вот здесь надо приглядеться и обратить внимание, что приходящие к плате проводники и уходящие от неё окружены тёмным ореолом, как будто они окружены холодным воздухом. На самом деле никаким холодом они не окружены; так работает шарпинг - система подчёркивания контуров изображения.

Ещё сильнее этот эффект будет выражен на следующем снимке.

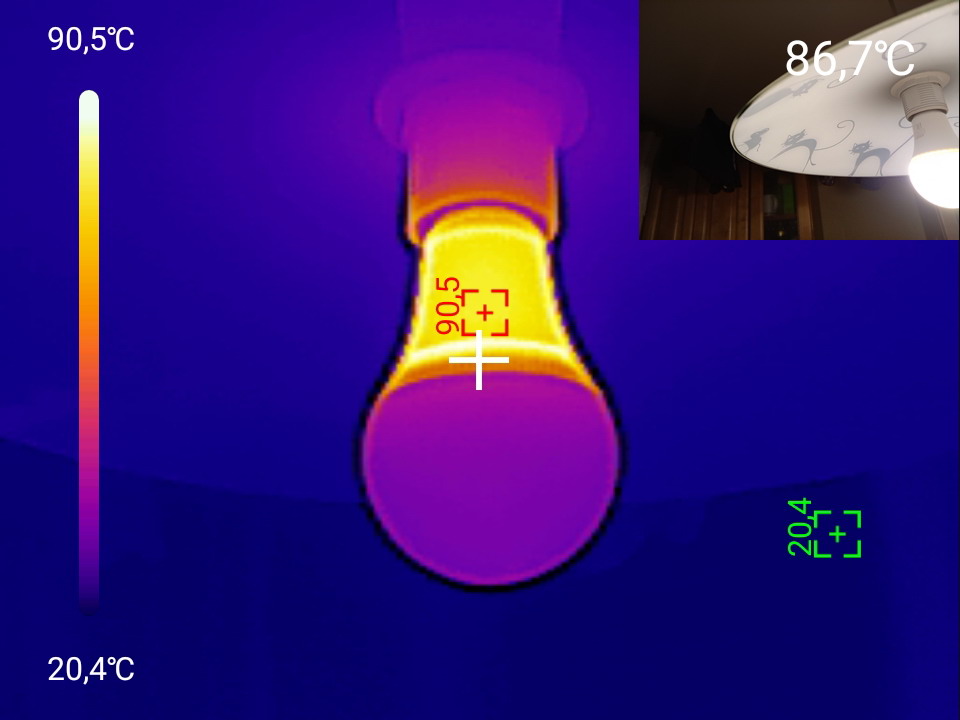

Светодиодная лампочка 15 Вт в плафоне (свет направлен вниз):

Этот снимок сделан из скриншота экрана. Во время съёмки был включен режим "картинка в картинке".

На что здесь надо обратить внимание:

- шарпинг заметен как вокруг баллона лампы, так и вокруг патрона;

- при съёмке с близкого расстояния тепловое и видимое изображение сильно не совпадают из-за того, что тепловая и обычная камеры значительно разнесены друг от друга.

К этому надо добавить, что цоколь лампы разогрелся очень сильно - почти до 91 градуса. Даже страшно представить, какое адово пекло находится внутри лампы! Это отчасти приоткрывает причины относительно частых выходов светодиодных ламп из строя. Впрочем, в будущем это будет темой отдельной статьи.


Следующий объект - трансформатор. Его термоснимок будет сделан двумя приборами: UTi260M и UTi120M.

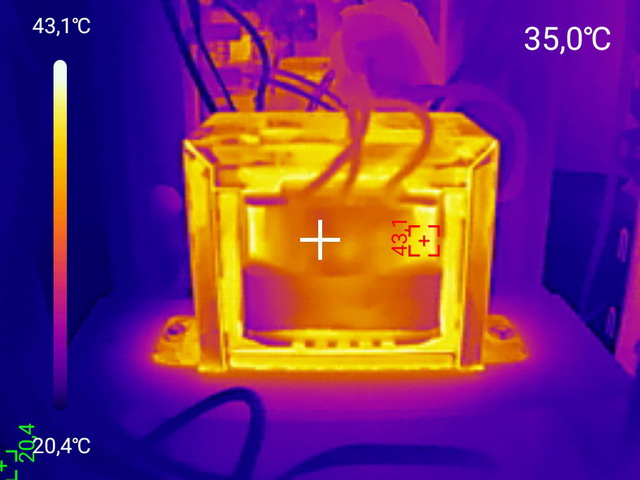

Первый снимок - прибором UTi260M:

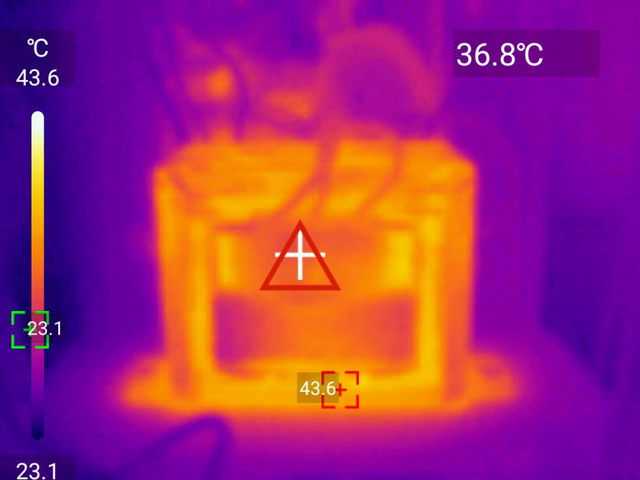

Второй снимок - прибором UTi120M:

Первый вывод из сравнения этих двух снимков - очевидный: прибор UTi260M даёт гораздо более детализированную картинку, чем технически менее совершенный UTi120M.

Второй вывод - менее очевидный: для определения степени нагрева в какой-либо части аппаратуры достаточно и относительно недорогого UTi120M. Хотя UTi260M даёт более чёткую и гламурную картинку.

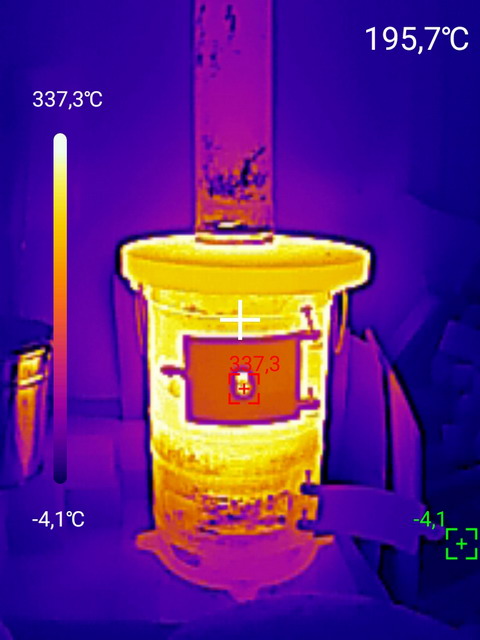

Далее - проверка высокотемпературных измерений. Тепловой снимок печки-буржуйки:

На этом снимке надо обратить внимание на одну маленькую деталь: металлическое ведро, находящееся у левого края снимка. Может показаться, что оно тоже разогрето до 300 градусов.

На самом же деле оно - холодное, и просто отражает тепловое излучение от печки в сторону тепловизора. Надо иметь в виду, что тепловое излучение подчиняется тем же законам, что и видимое. То есть, если поверхность имеет отражающие свойства, то тепловизор покажет температуру предметов, которые в этой поверхности отражаются, а не самой поверхности.

Кроме того, ещё надо обратить внимание на то, что минимальную температуру в кадре прибор показал в минус 4 градуса. Пол в этом помещении был холодный, но точно не был ниже нуля (печка была разогрета уже давно). Вероятно, при больших контрастах температур в кадре ошибка на краях диапазона может увеличиваться.

И, в завершение главы - интересный вариант применения тепловизора: с его помощью можно отличить "живые" видеокамеры от "мёртвых" (муляжей или неисправных).

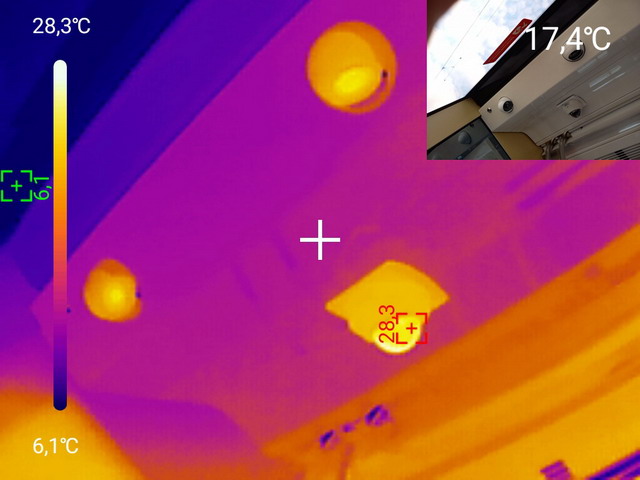

Термоснимок видеокамер в трамвае на углу потолка и окна:

Здесь все три видеокамеры - "живые" (тёплые).

Аналогично по тепловому излучению можно обнаруживать скрытые камеры: иногда любопытство отдельных граждан превосходит разумные пределы. Как гласит народная мудрость:"Если Вам кажется, что за Вами следят, это не обязательно значит, что у вас паранойя. Возможно, за Вами действительно следят."

На этом можно перейти к окончательному диагнозу.


Окончательный диагноз тепловизора UNI-T UTi260M

Тепловизор UTi260M даёт изображение хотя и не с фотографической точностью, но уже с хорошей детализацией.

Прежде всего, естественно, прибор предназначен для использования в технике: в электронике, в автомобильной технике, в строительстве и эксплуатации зданий. В этих областях он хорошо поможет диагностике различных устройств, а также поможет, например, определить места утечки тепла в зданиях.

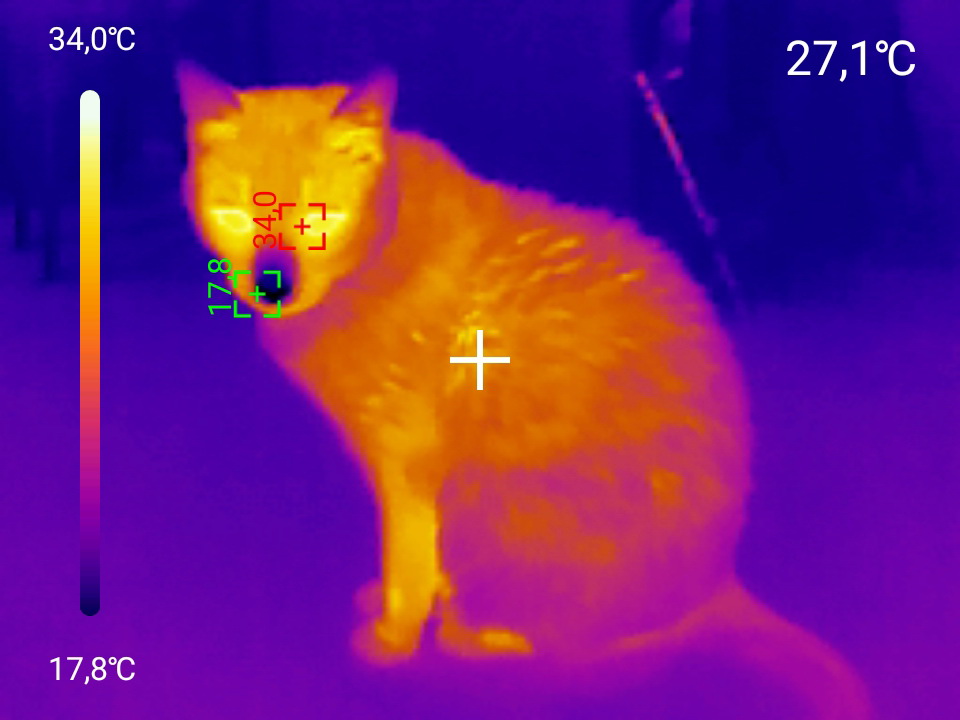

Просто же в быту от него пользы мало. Можно сделать прибором несколько интересных снимков котиков, своих чад и домочадцев, после чего он будет пылиться на полке без дела или отправится на сервисы "вторичного рынка".

При использовании прибора надо разумно учитывать его технические особенности. Как уже упоминалось, не следует пытаться с его помощью определить температуру блестящих металлических предметов: на самом деле будет определена температура тех предметов, которые отражаются на блестящих поверхностях. Также и шарпинг может исказить на небольшой площади данные о температуре.

Из недостатков надо отметить наличие недоработок в программном обеспечении, пусть и не критичных, но заставляющих пользователя делать некоторые лишние телодвижения. Возможно, в новых версиях они будут исправлены.

Купить протестированный тепловизор UTi260M можно на Алиэкспресс в официальном магазине производителя. Цена на дату обзора - $220-250. Цена может меняться в любую сторону, проверяйте! Если найдётся у других продавцов дешевле, то тоже можно брать - товар одинаковый.

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Близкого "родственника" протестированного тепловизора (UNI-T UTi721M) можно найти на Яндекс.Маркет (цена - выше, чем на Али).

Реклама. ООО "Яндекс" ИНН 7736207543

Выпускается также и тепловизор с характеристиками, аналогичными UTi260M, но уже как полностью самостоятельный прибор - UTi260B (в этом есть свои удобства и неудобства, всё зависит от конкретных условий применения). Его можно найти на Алиэкспресс и на Яндекс.Маркет (внимание - прибор не протестирован!).
Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158
Реклама. ООО "Яндекс" ИНН 7736207543


Весь раздел "Сделай сам! (DIY)" - здесь.

  Ваш Доктор.
 21 декабря 2022 г.
