Как сделать телевизор (монитор) из экрана ноутбука. Концепция: прозрачный корпус

Предисловие

В статье будет рассмотрено изготовление своими руками монитора-телевизора из дисплея вышедшего из строя или безнадёжно морально устаревшего ноутбука.

Монитор-телевизор будет изготовлен в концептуальном прозрачном дизайне.

Почему именно так?!

Дело в том, что найти подходящий готовый корпус сложно (а для старых "квадратных" матриц - даже невозможно), а сделать красивый корпус в стандартном стиле своими руками тоже проблематично, да и экономически вряд ли целесообразно.

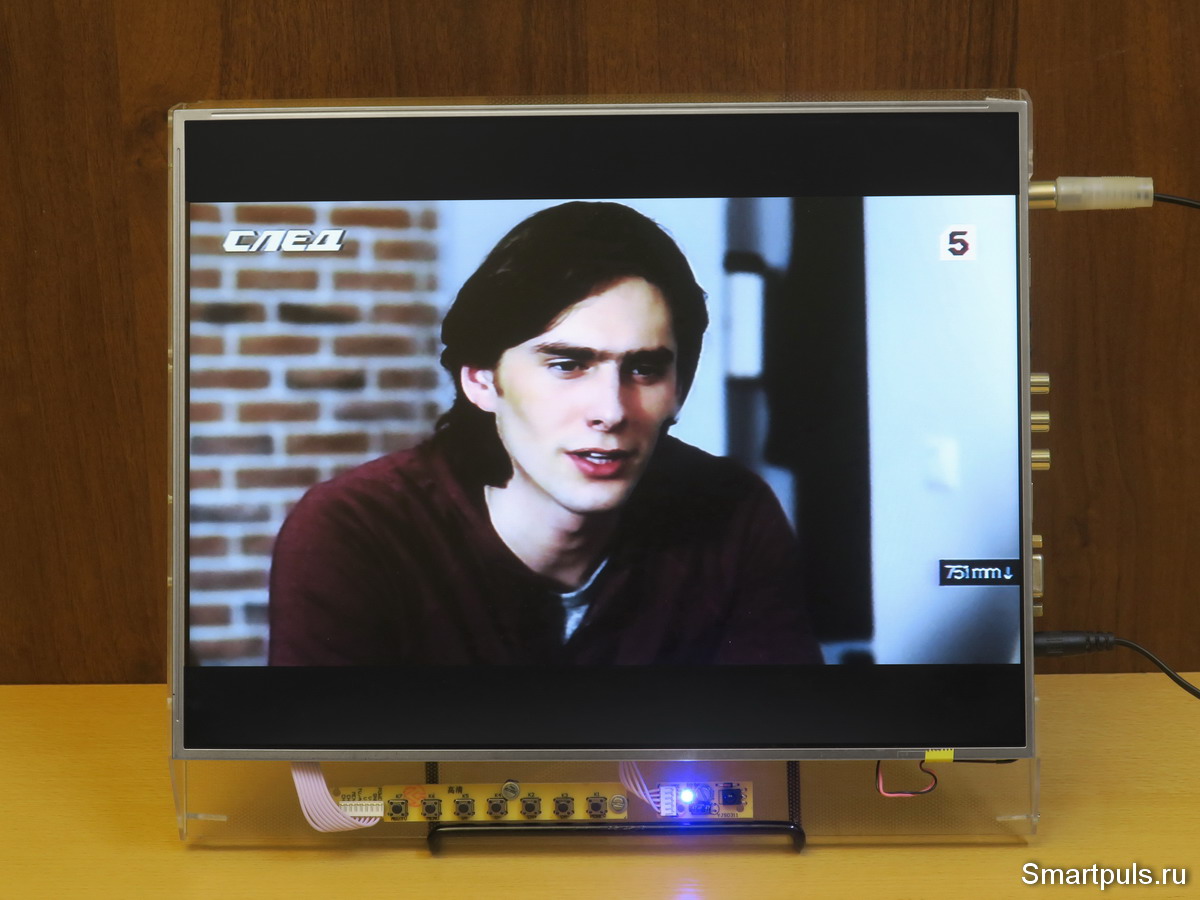

А прозрачный корпус, сделанный своими руками, - это стильно и необычно! А главное - выполнимо. И обосновать такой дизайн как раз можно концептуальными изысканиями: мол, так и было задумано. :)

(Кликнуть для увеличения, откроется в новом окне)

В статье будет описан конкретный пример создания телевизора-монитора из матрицы вышедшего из строя ноутбука, восстановление которого не имело смысла из-за морального устаревания остальной "начинки". Это всего лишь пример; в реальности конструктивные и схемные решения могут отличаться в зависимости от имеющейся в наличии у пользователя матрицы.


Оглавление

1. Подготовка к созданию телевизора-монитора в прозрачном корпусе


2. Исполняем задуманное


3. Встраиваем динамики в телевизор из матрицы ноутбука


4. Тест телевизора-монитора из экрана ноутбука


5. Окончательный диагноз

Подготовка к созданию телевизора-монитора в прозрачном корпусе

Сама идея такого телевизора основана на возможности найти для имеющегося дисплея подходящий скалер (плату драйвера жидкокристаллической или OLED панели). Если найти подходящий скалер не получится, то реализовать идею нельзя.

Поэтому подготовку начинаем с выяснения наименования имеющейся в нашем распоряжении панели и поиску подходящего скалера на небезызвестной площадке Aliexpress. При условии, конечно, что Вы уверены в том, что сама панель жива и здорова.

Ищем по словам "controller board <наименование панели>", или же "display driver board <наименование панели>", или просто <наименование панели>. В последнем случае в результатах поиска будут как сами панели, так и скалеры для них (если существуют).

Есть и более сложный, но менее надёжный путь: применить универсальный скалер, загрузив в него нужную для Вашей панели прошивку и докупив подходящий интерфейсный кабель для соединения скалера и панели.

Итак, допустим, что удалось найти совместимый скалер, и тогда приступаем к механическим работам.

Наша концепция прозрачного телевизора требует, чтобы вся "начинка" телевизора была видна, но при этом была бы защищена от шаловливых ручек как самого пользователя, так и его чад, домочадцев, гостей и братьев наших меньших.

В связи с этим генеральная линия концепции будет такой: сзади панели дисплея на некотором удалении от неё закрепляем лист оргстекла, а всю электронику размещаем между оргстеклом и задней стороной жидкокристаллической панели.

Теперь - естественный вопрос: а где взять оргстекло, если этот материал - довольно дорог и может сгубить всю экономику проекта?

Ответ прост, как два байта переслать: извлечь оргстекло можно из "убитого" экрана ЖК-монитора или телевизора с размером не меньшим, чем размер Вашей "боевой" ЖК-панели. Лишнее - отпиливаем. При имеем этом в виду, что оргстекло - крайне сложный для обработки материал из-за своей легкоплавкости и вязкости; особенно - для толстых листов (4 мм и выше).

То есть, все операции желательно выполнять вручную (например, обычной ручной ножовкой) и не спеша. Лазерная резка тоже подойдёт, но она стоит денег.

Оргстекло должно быть достаточно толстым, так как оно будет несущей основой всей конструкции. То есть, тонкое оргстекло от экранов ноутбуков со светодиодной подсветкой будет не лучшим вариантом и может потребовать дополнительного укрепления конструкции (но миссия выполнима).

В типовом случае для скалера с ламповой CCFL-подсветкой его комплект будет состоять из следующих частей:

- плата скалера как такового;

- плата управления и индикации;

- плата высоковольтного инвертора для ламп подсветки CCFL.

Факультативно в комплекте может быть пульт дистанционного управления (для телевизоров - крайне желателен, для мониторов - не обязателен).

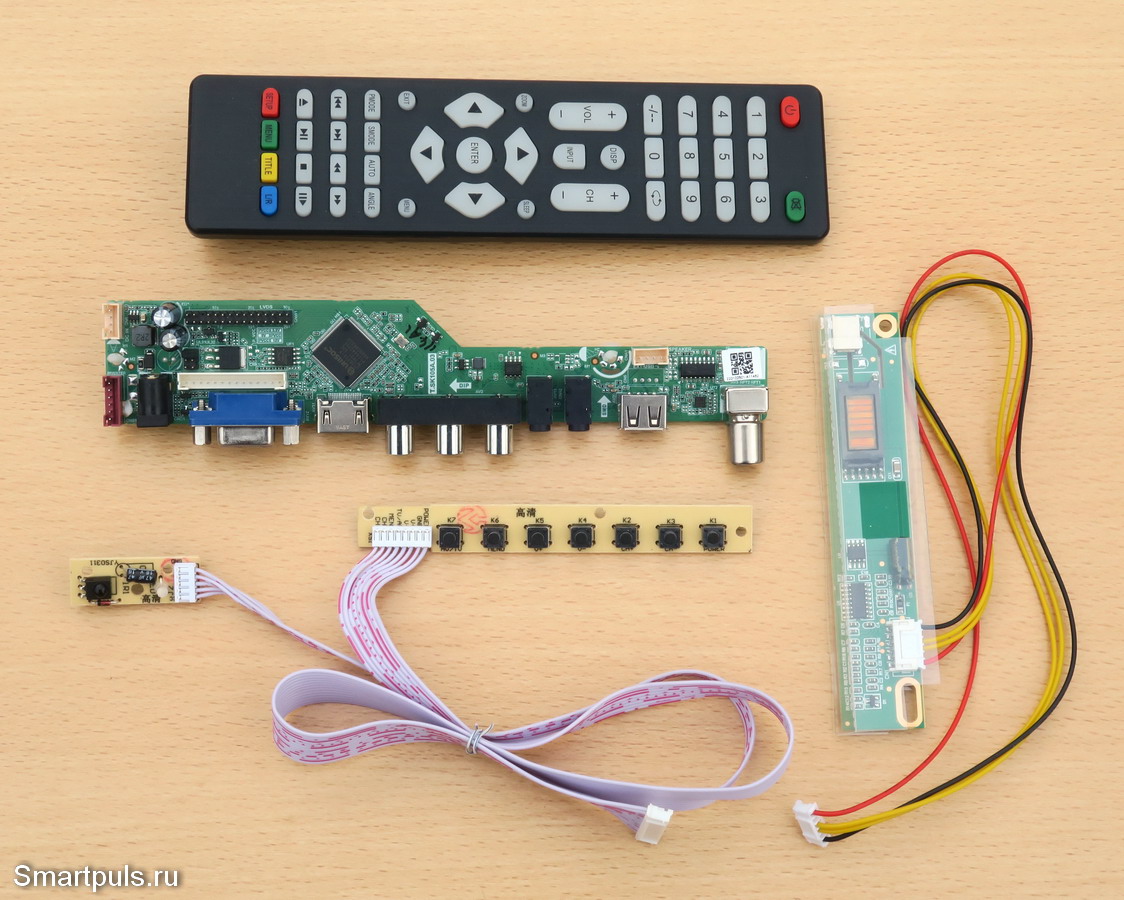

Так выглядит максимально полный комплект скалера:

На изображении сверху вниз: пульт ДУ, плата скалера, плата управления (с кнопками), маленькая плата ИК-датчика для пульта ДУ; справа - плата высоковольтного инвертора для питания лампы подсветки CCFL в матрице ноутбука (которая теперь будет экраном монитора - телевизора).

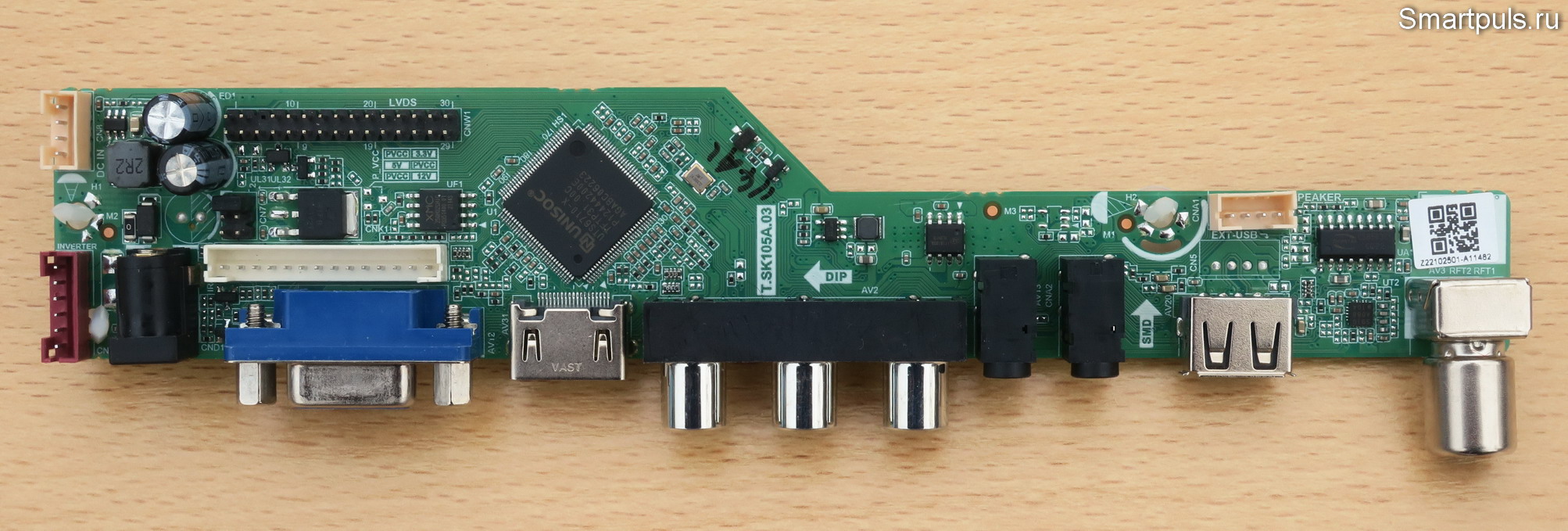

Так выглядит главная плата скалера:

Данный скалер для матрицы ноутбука T.SK105A.03 построен на процессоре Unisoc UTS6710-X. Это - распространённое решение, и при загрузке нужной прошивки (!) может работать с огромным количеством матриц; но потребуется ещё найти совместимый кабель (!) для соединения скалера и матрицы друг с другом.

Купить скалер можно на Алиэкспресс, например, у этого продавца. Цена на дату составления статьи - около $14. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158.

Скачать прошивки можно, например, на этом форуме (потребуется регистрация).

Плата имеет самый ходовой сейчас видеовход HDMI и менее современные входы VGA и RCA. Для просмотра телепрограмм есть антенный вход (как выяснилось позже, поддерживаются только аналоговые каналы).

Для звука предусмотрены внешние разъёмы под джек 3.5 мм (вход и выход).

Для звука есть на плате также и чип усилителя мощности CS85636S (2*3 Вт - не много, но в большинстве случаев достаточно). Есть на плате и внутренний 4-контактный разъём для выхода на динамики (но кабель для него не приложен, пришлось провода просто припаять).

На плате есть также разъём USB для воспроизведения видеофайлов прямо с флешек.

Всё это - типовая конфигурация скалеров.

Итак, все ингридиенты есть в наличии, приступаем к планированию их установки на пластину оргстекла.

Скалер устанавливаем не как попало, а так, чтобы его внешние разъёмы были легко доступны для подключений. Ещё одно требование - чтобы хватило длины кабеля LVDS для соединения скалера с LCD-панелью.

Плату управления устанавливаем в самом низу конструкции, а не сбоку или сверху. В этом случае при нажатии на кнопки телевизор-монитор будет меньше раскачиваться или съезжать со своего места.

Исполняем задуманное

Итак, все необходимые комплектующие закуплены, а также найден 22-дюймовый телевизор, из убитой панели экрана которого будет извлечёна пластина оргстекла. Вот как она выглядит после извлечения:

Теперь сверлим отверстия в оргстекле для крепления компонентов и нарезаем в них резьбу; а затем прикручиваем к оргстеклу все компоненты нашей конструкции, надевая на винты пустотелые стойки.

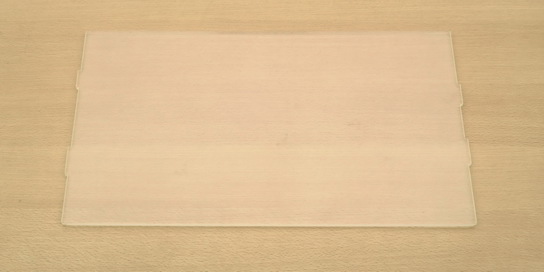

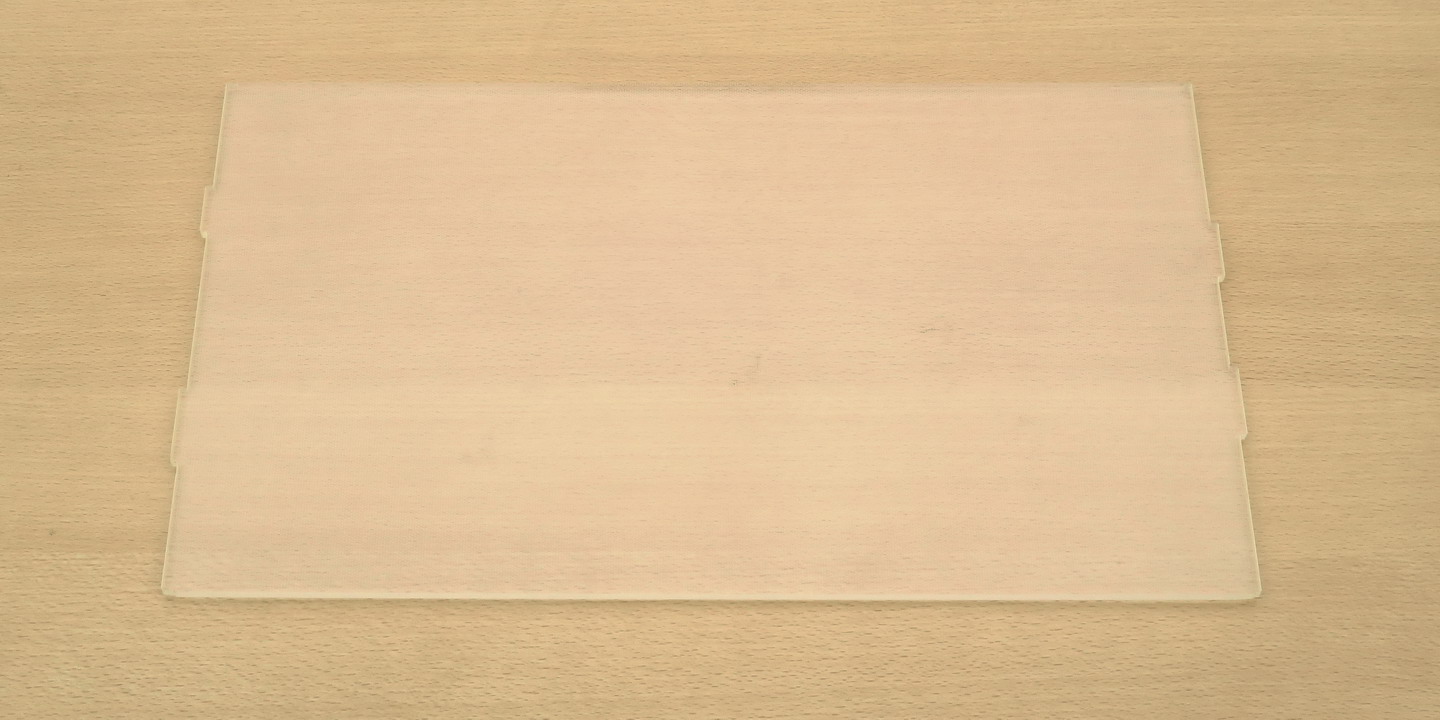

Толщина пластины оргстекла оказалась равной 6 мм - толстая и прочная!

Теперь выпиливаем из этой пластины часть, необходимую для будущего телевизора с дополнительным запасом снизу, где будут располагаться органы управления и ИК-датчик для приёма сигналов с пульта. Затем сверлим отверстия в оргстекле для крепления компонентов и нарезаем в них резьбу. Нарезание резьбы делаем неторопливо и аккуратно, чтобы при нарезании оргстекло не плавилось. Лучше за несколько проходов, вкручивая метчики на часть глубины, вытаскивая и очищая их, и так далее.

Затем прикручиваем к оргстеклу все компоненты нашей конструкции, надевая на винты пустотелые стойки (шайбы, гайки и т.п.).

Если в качестве источника звука планируется использовать внешние колонки, то можно их не прикреплять (но в данном случае использовались миниатюрные динамики от ноутбука).

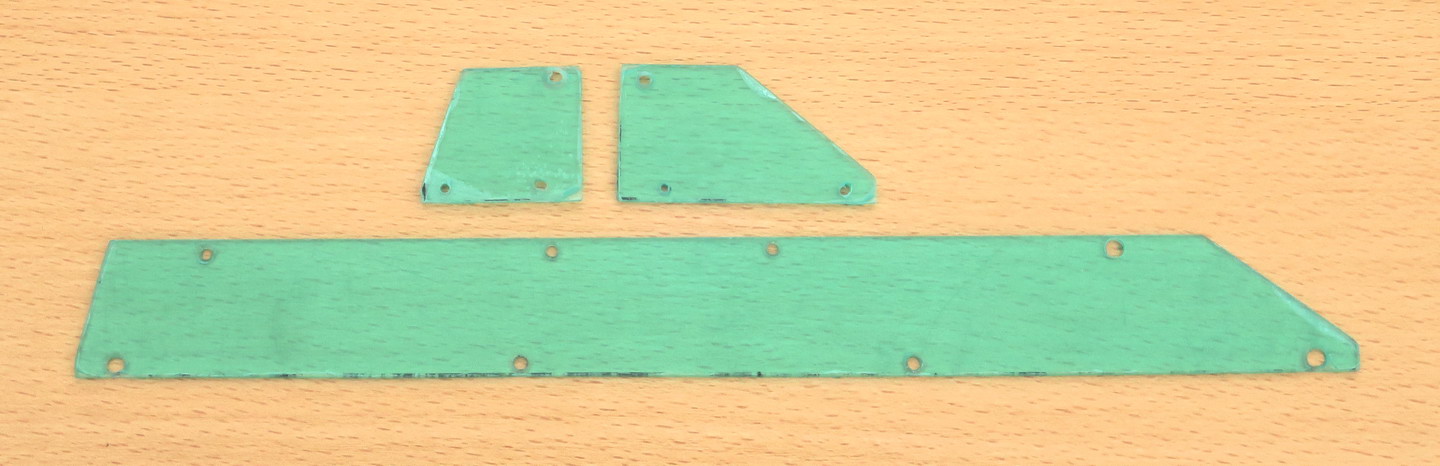

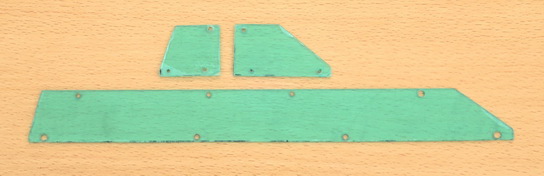

Кроме этого, нам ещё потребуются три пластины из тонкого оргстекла (2-4 мм), которые будут соединять с боков матрицу с основной пластиной оргстекла. Их надо выпилить и сделать в них отверстия под винты:

Само оргстекло не зелёное, а прозрачное; а зелёный цвет придаёт защитная плёнка (эти кусочки были выпилены из остатков от другой конструкции). Длинная пластина будет установлена со стороны "пустого" бока, а короткие кусочки оргстекла будут располагаться со стороны внешних разъёмов (сверху и снизу от них).

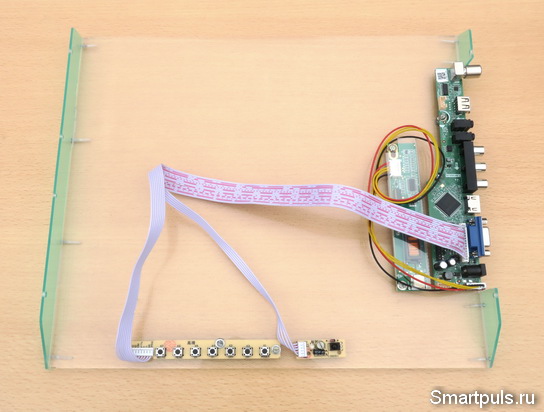

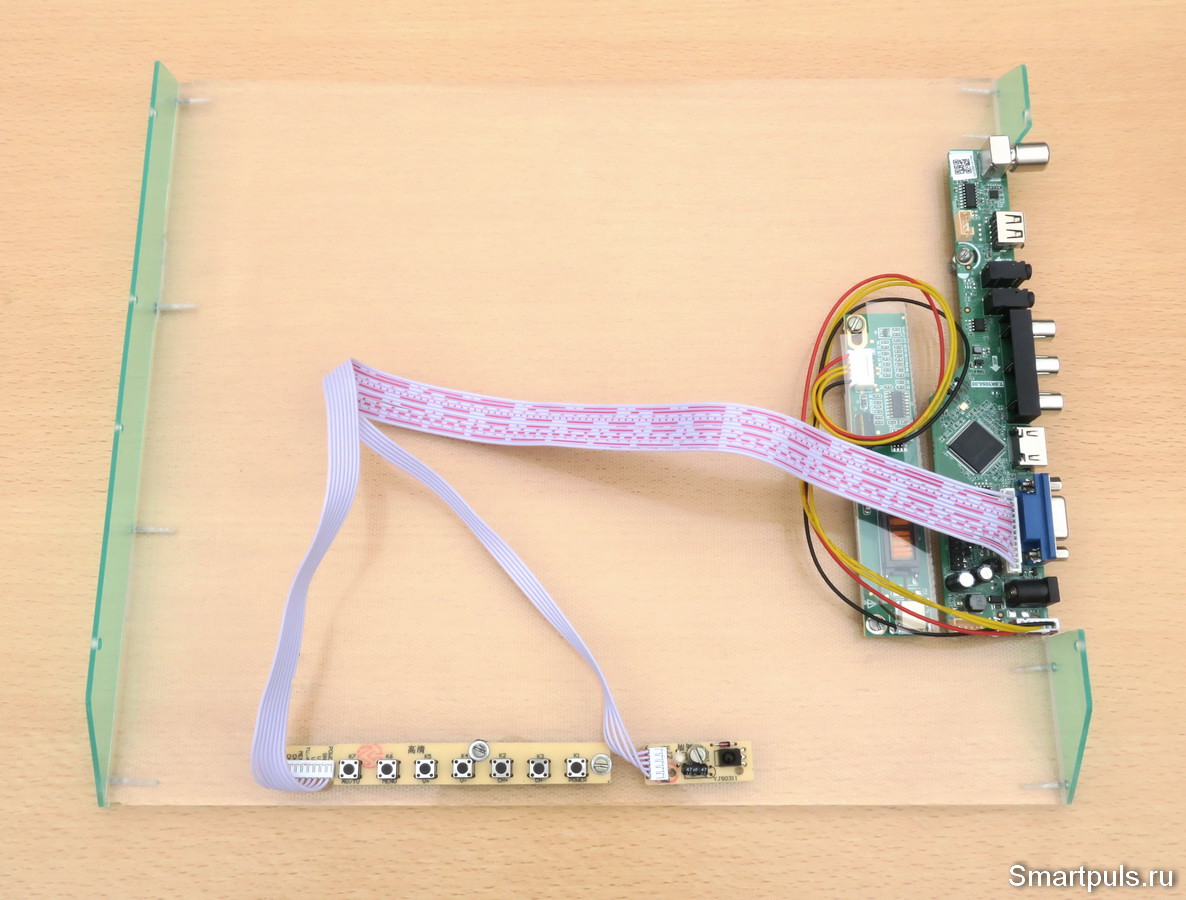

Вот что получилось (без динамиков):

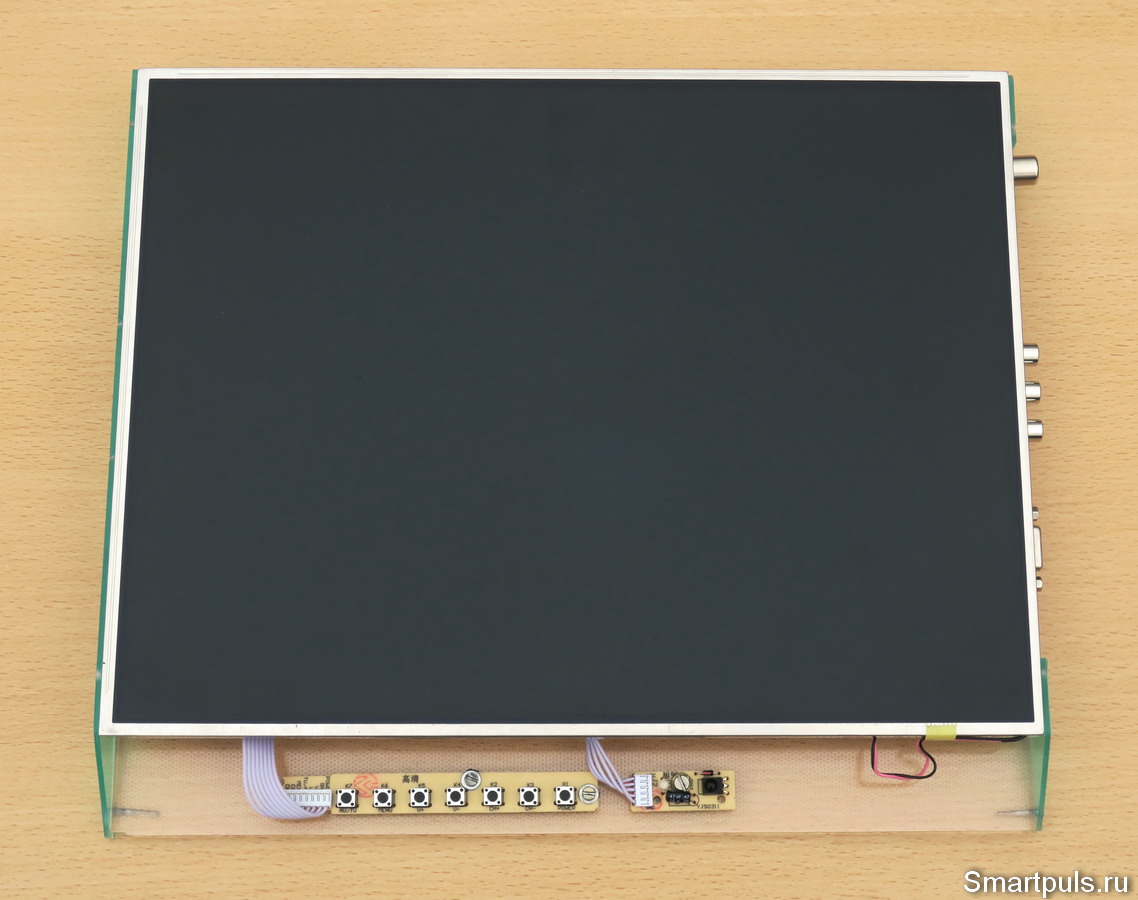

Теперь осталось скрепить экран с этой пластиной оргстекла, на которой закреплена электронная начинка.

Здесь могут быть разные варианты в зависимости от конструкции применённой LCD-панели. В данном случае крепёжные отверстия в LCD-панели располагаются сбоку, и крепление с оргстеклом осуществлено с помощью показанных выше пластин из тонкого оргстекла.

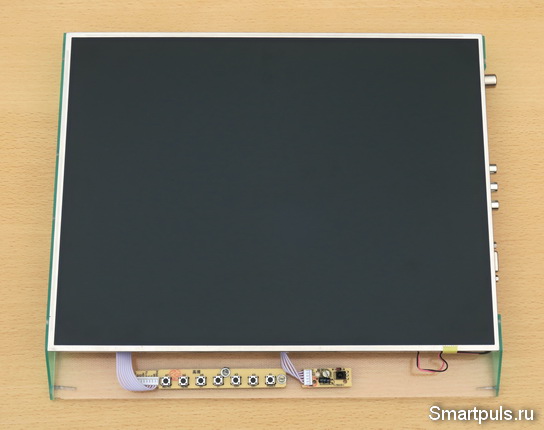

В качестве экрана применялась матрица от очень старого ноутбука с размером 15 дюймов и разрешением 1024*768.

В принципе, на этом этапе телевизор-монитор уже можно считать готовым к употреблению, но только, если он будет висеть на стене, либо стоять на столе и опираться на стену, так как собственной опоры у него нет; а также, если в качестве источника звука будут использоваться внешние колонки (например, компьютерные).

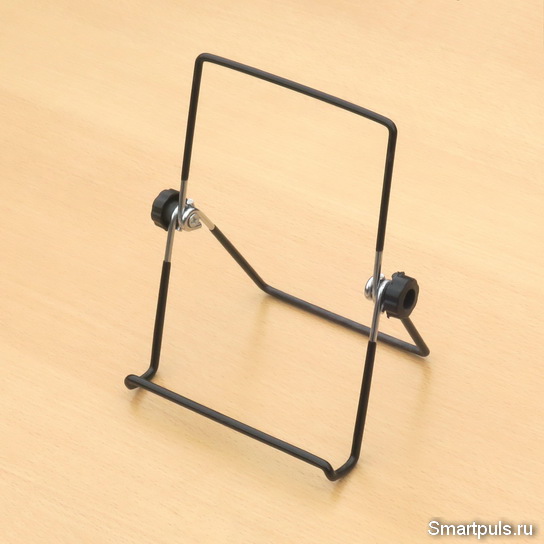

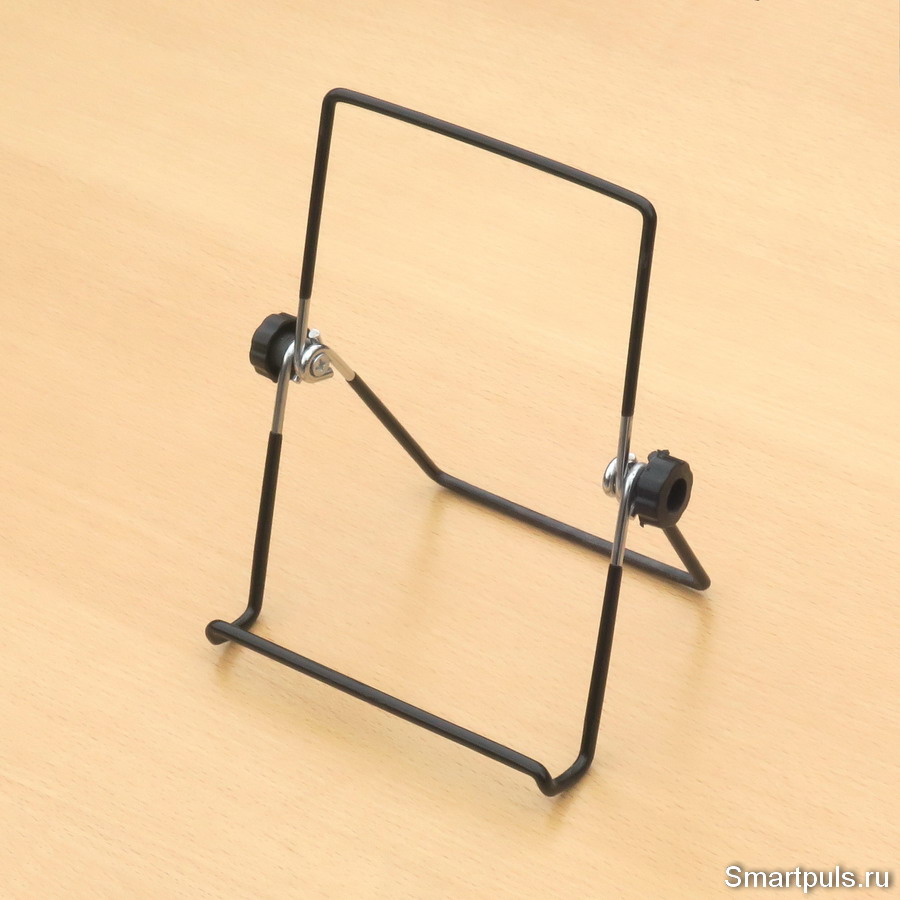

Простейшую (хотя и не совсем дешевую) подставку можно купить на Алиэкспресс, вот такую:

Такие подставки для планшетов бывают большие (18 см) и маленькие (14 см). Для самодельных мониторов с диагональю 10 дюймов и более рекомендуется купить большую подставку. Купить можно на Алиэкспресс, например, у этого продавца. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158.

Достоинства такой подставки - лёгкость и простота использования. Недостаток - монитор (телевизор) можно на неё установить только с наклоном, а вертикально - нельзя (он упадёт).

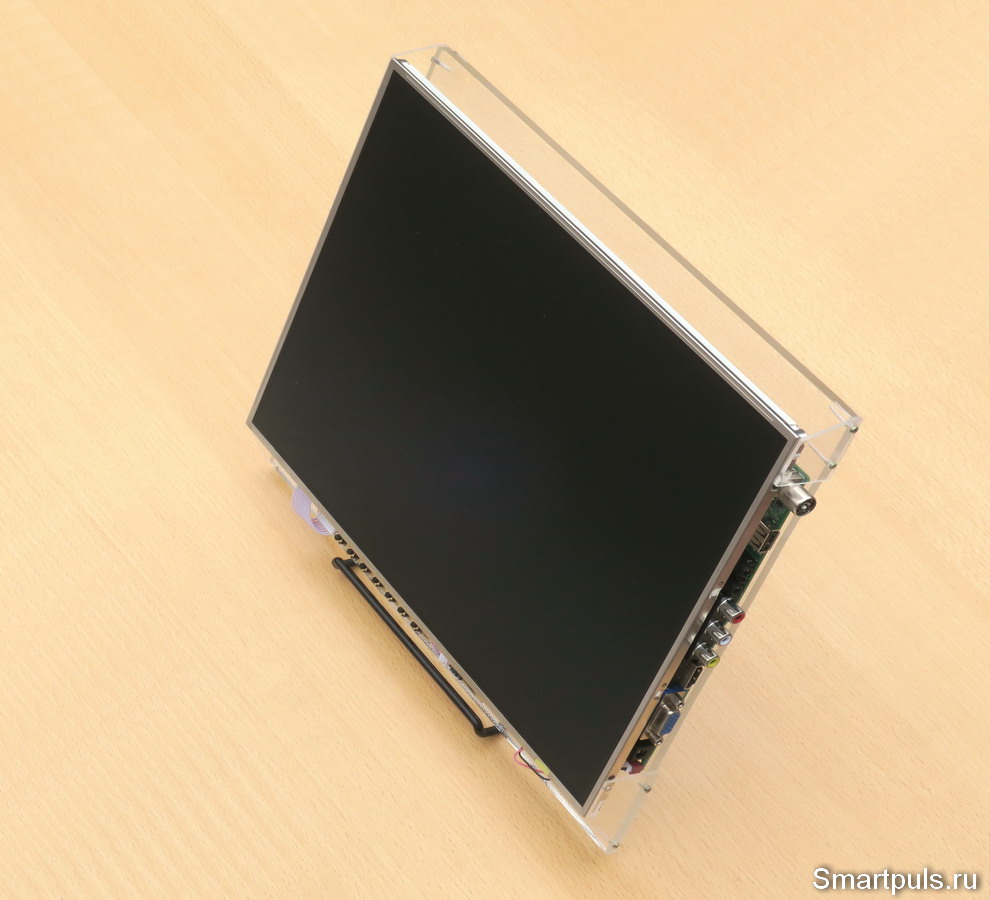

Так выглядит монитор на такой подставке (вид спереди-сбоку):

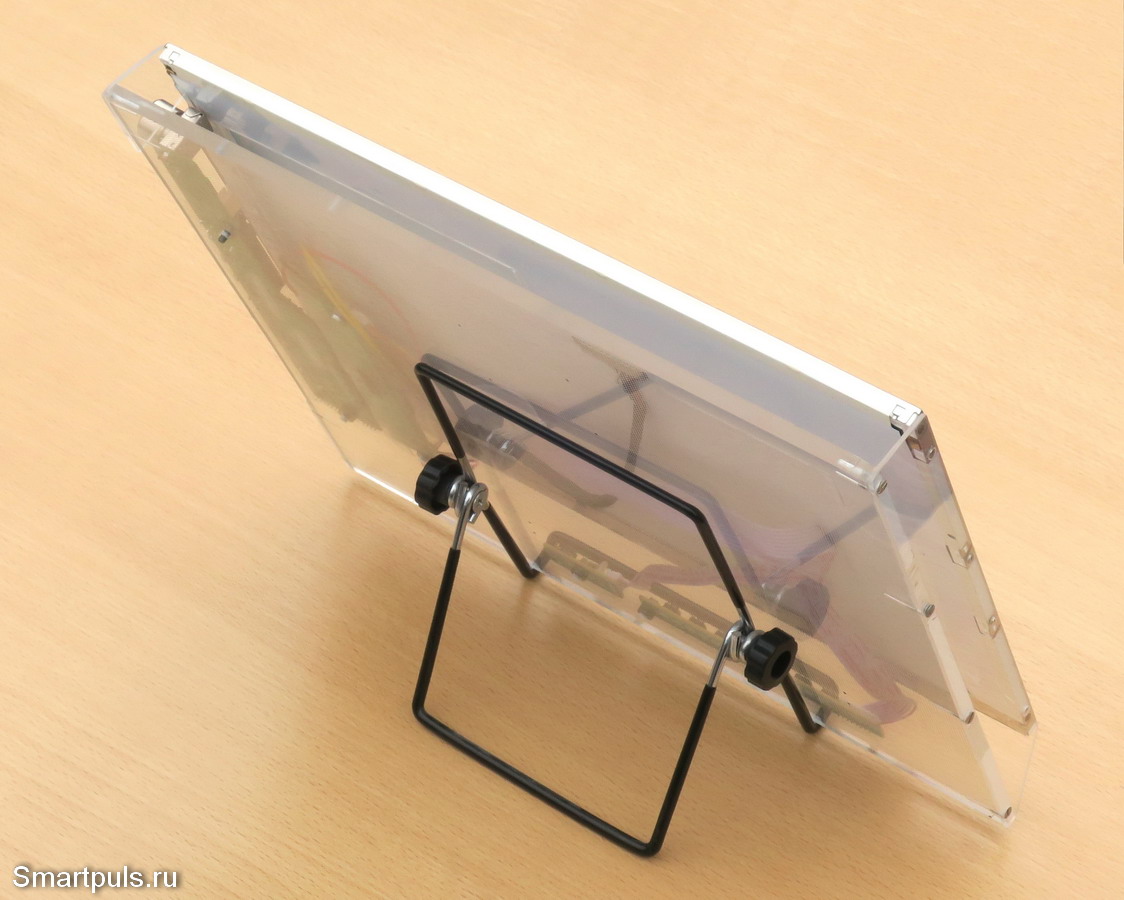

А так выглядит эта конструкция на виде сзади-сбоку:

Теперь - к вопросу о встроенном звуке в мониторе-телевизоре, если будет необходимость его организовать.

Встраиваем динамики в телевизор из матрицы ноутбука

Встроить динамики - очень легко; при этом доработки электроники не потребуется (большинство скалеров для матриц ноутбуков имеют встроенные усилители мощности).

Проблема - найти сами динамики, но проблема решается несложно. Можно использовать динамики от "убитых" смартфонов, планшетов, ноутбуков и даже от некоторых мониторов. Если использовать динамики от смартфонов, то они- слабые, и, при возможности, лучше подключить по 2 динамика параллельно на каждый канал.

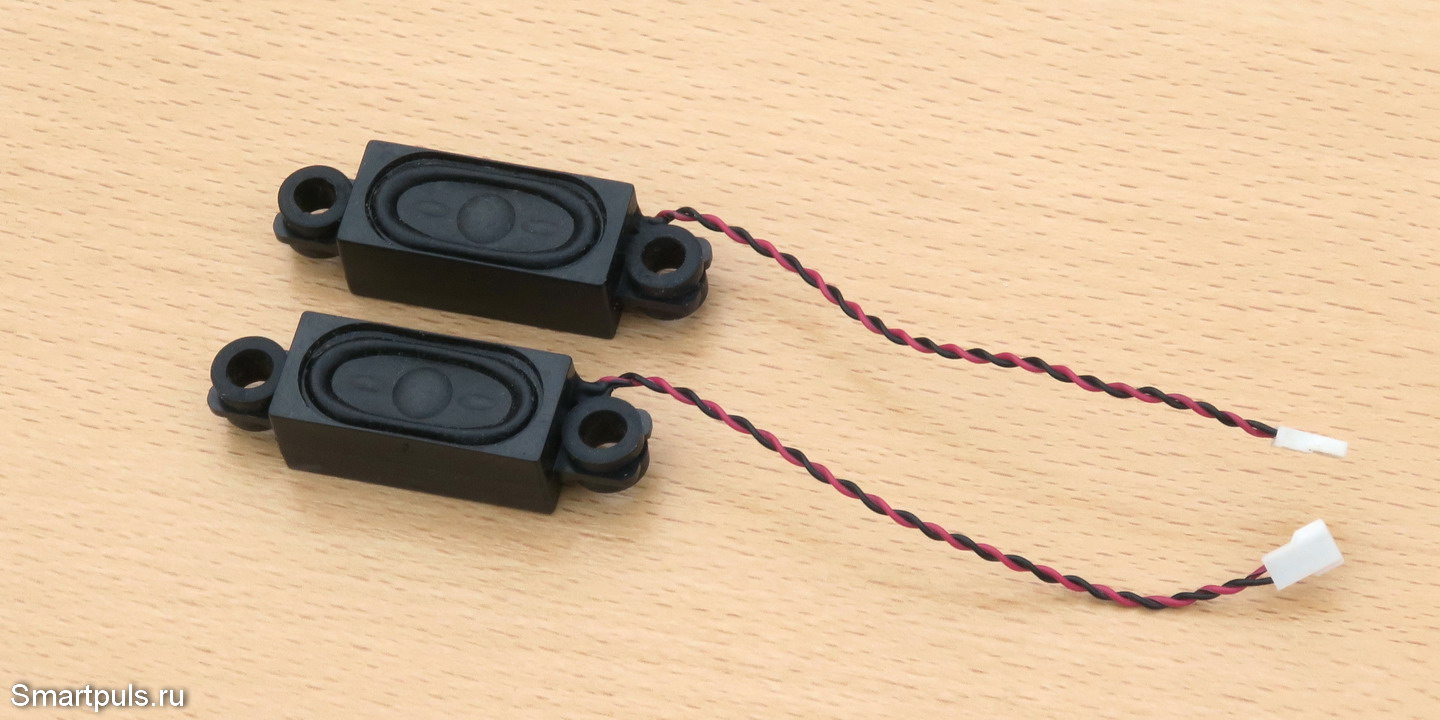

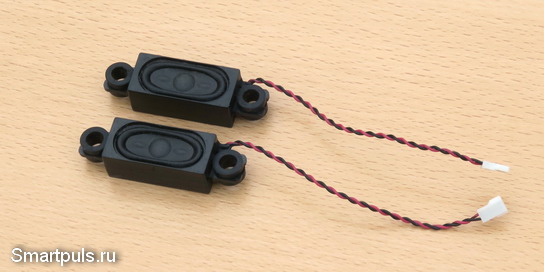

В данном случае были использованы миниатюрные колонки от "убитого" древнего ноутбука, вот такие:

Колонки - очень маленькие, всего 16 мм толщиной.

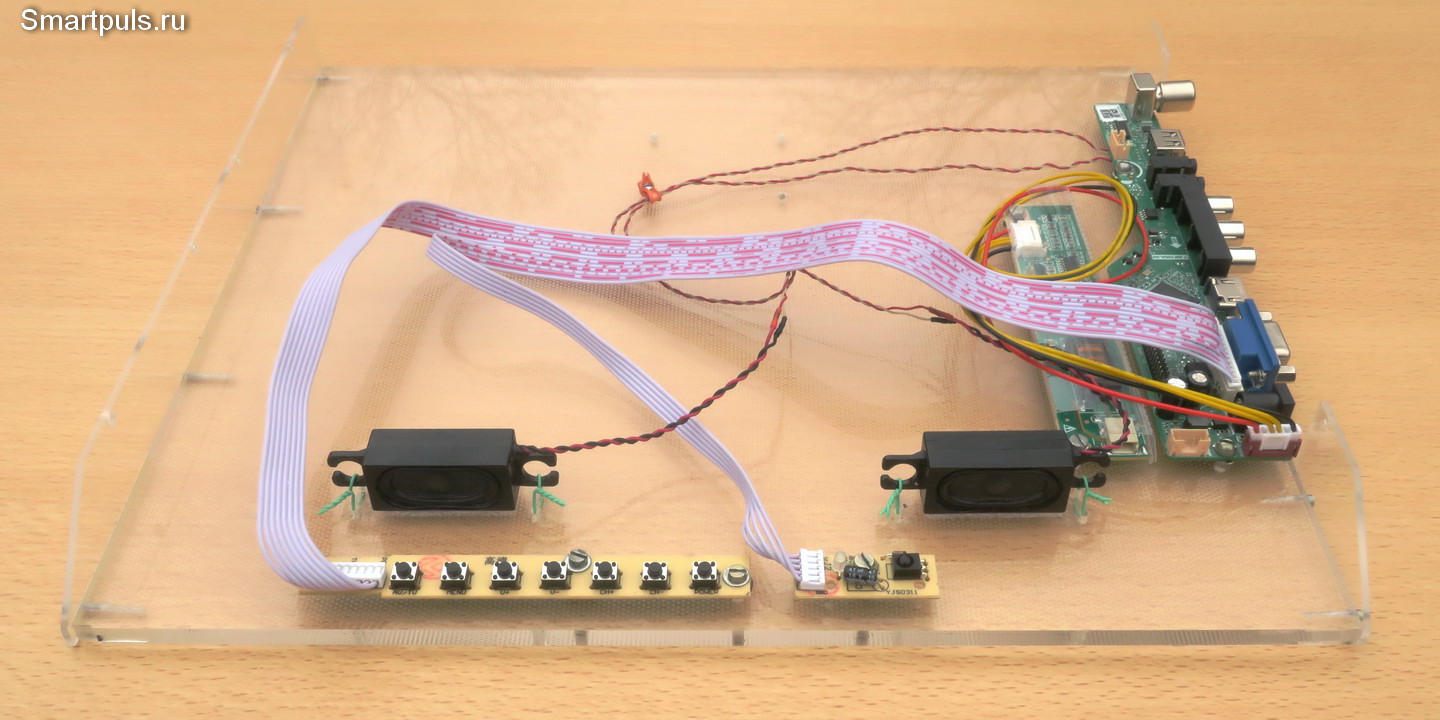

Они были установлены на основной лист оргстекла в промежутке между ним и экраном и направлены были вниз (относительно нормального положения телевизора-монитора):

После установки динамиков телевизор снова был собран и запущен в эксплуатацию. Теперь переходим к испытаниям.


Тест телевизора-монитора из экрана ноутбука

В ходе теста проверялась работа изготовленного устройства в трёх вариантах: в качестве телевизора, в качестве монитора с подключением по HDMI и в качестве монитора с подключением по VGA.

1. Испытание в качестве телевизора. Данное испытание в процессе настройки отображаемых каналов показало, что скалер принимает только сигналы аналогового ТВ. Сей факт сразу относим к его недостаткам, так как качество аналогового ТВ, прямо скажем, не соответствует современным требованиям по чёткости и разрешению изображения.

Может быть, проблема здесь не в самой аппаратуре скалера, а в его прошивке, но результат от этого не меняется.

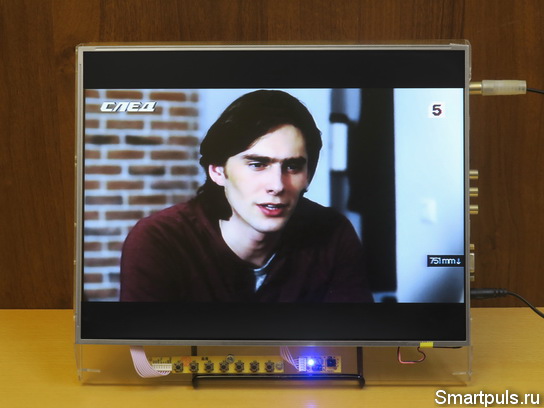

Картинка на экране после установки правильного соотношения сторон изображения в настройках скалера оказалась более-менее приемлемой (хотя и хуже, чем было бы при приёме цифрового ТВ):

Использовать такое подключение в качестве телевизора возможно там, где по кабельному ТВ распространяется уже сконвертированный в аналоговое ТВ сигнал цифрового ТВ (есть такое во многих городах), либо необходимо применить дополнительно приставку для приёма цифрового ТВ DVB-T2 (стоит недорого, но всё равно это - дополнительный расход).

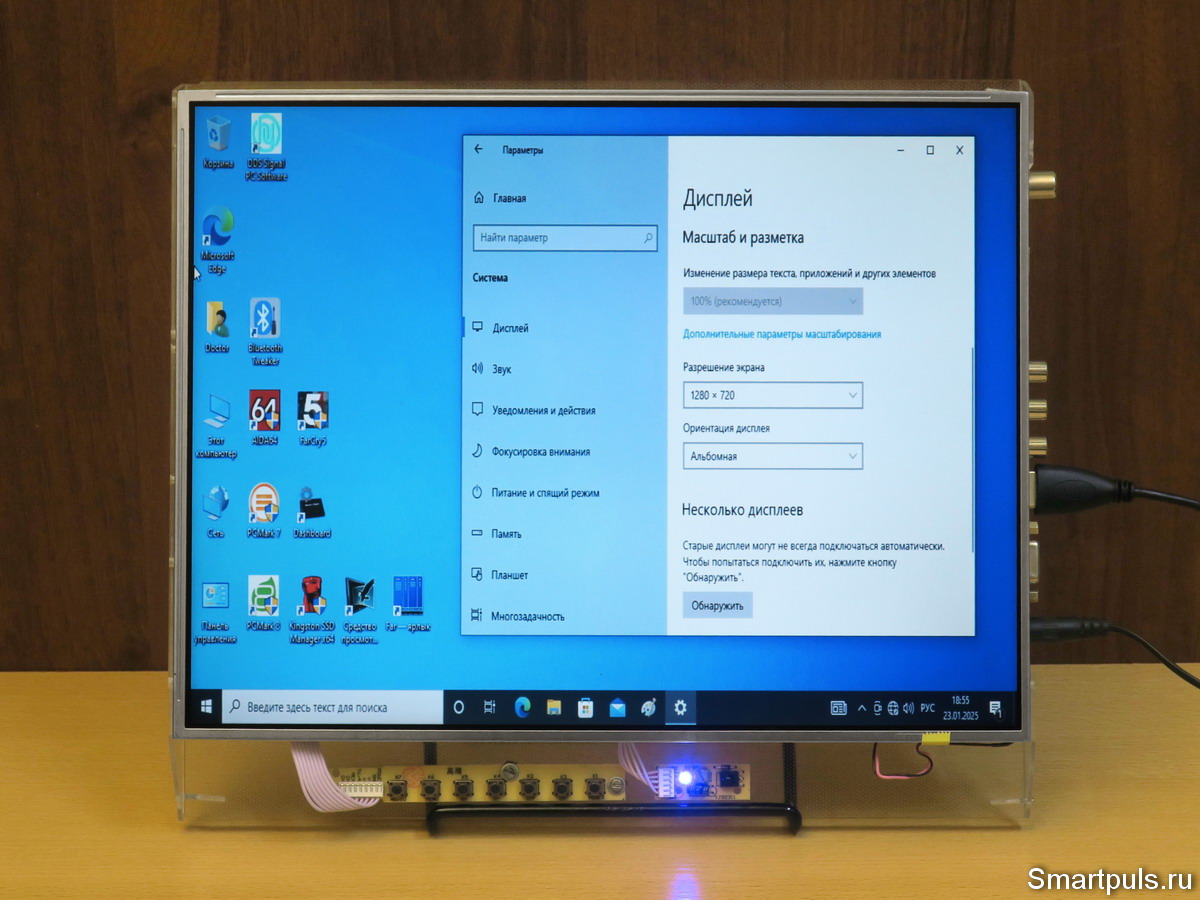

2. Испытание в качестве монитора с подключением по HDMI.

Увы, работу изготовленного телевизора-монитора в таком режиме надо признать самой неудачной. Возможна, причина в применении матрицы с "квадратным" форматом сторон, что сейчас встречается довольно редко.

При установке на компьютере штатного разрешения для матрицы 1024*768 изображение получалось сжатым примерно до ширины 2/3 экрана. При установке в настройках компьютера разрешения с пропорцией сторон 16:9 (1280*720 или 1920:1080) изображение занимало всю ширину экрана, но при этом были заметны геометрические искажения: все элементы изображения были сжаты по горизонтали:

Вывод: пользоваться таким монитором при подключении по HDMI невозможно! Но попробуем подключить по доброму старому VGA.

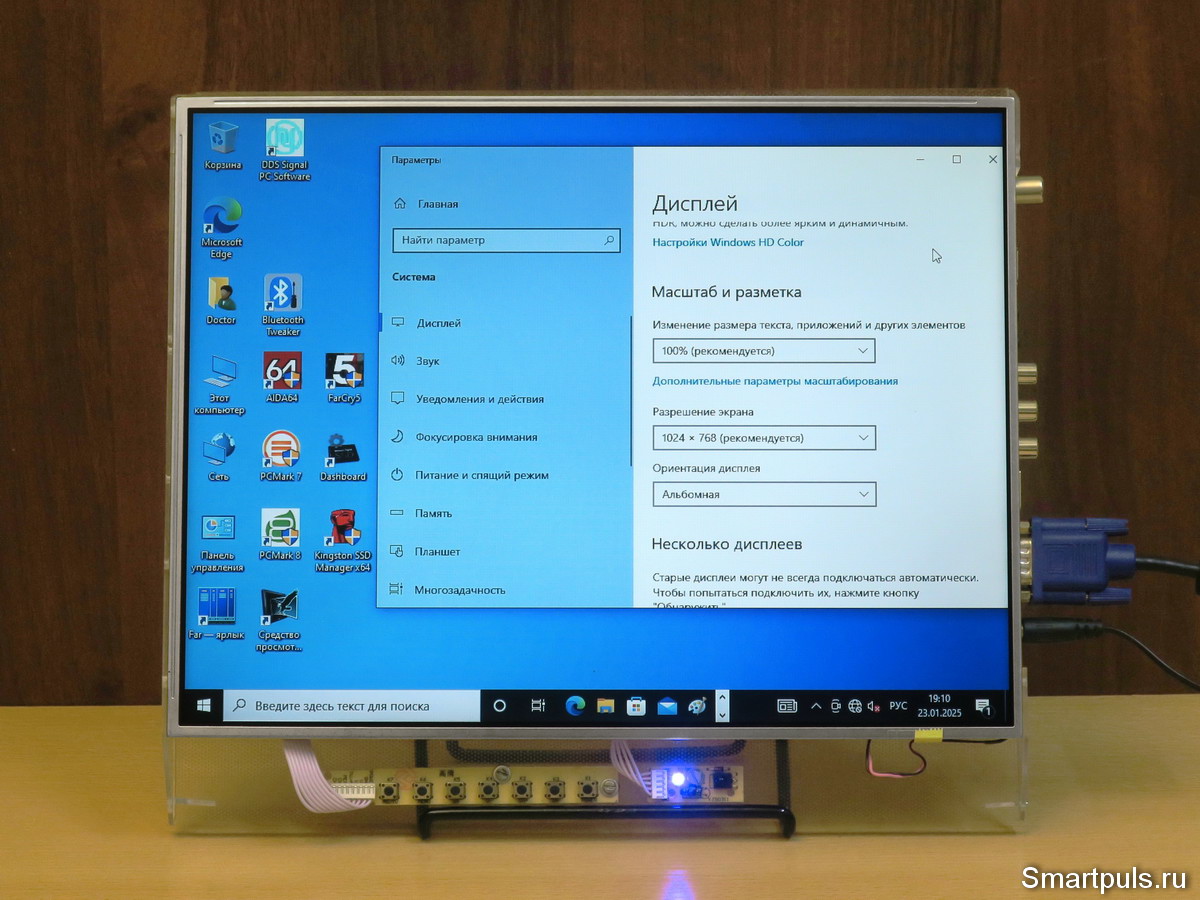

3. Испытание в качестве монитора с подключением по VGA.

Это испытание оказалось успешным.

На экране видна нормальная чёткая картинка, как и должно быть.

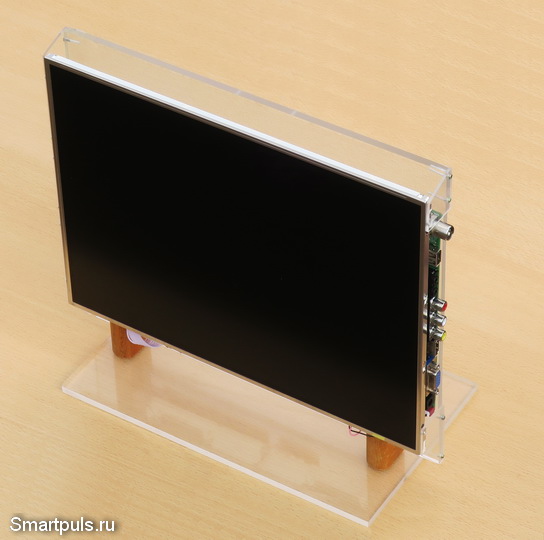

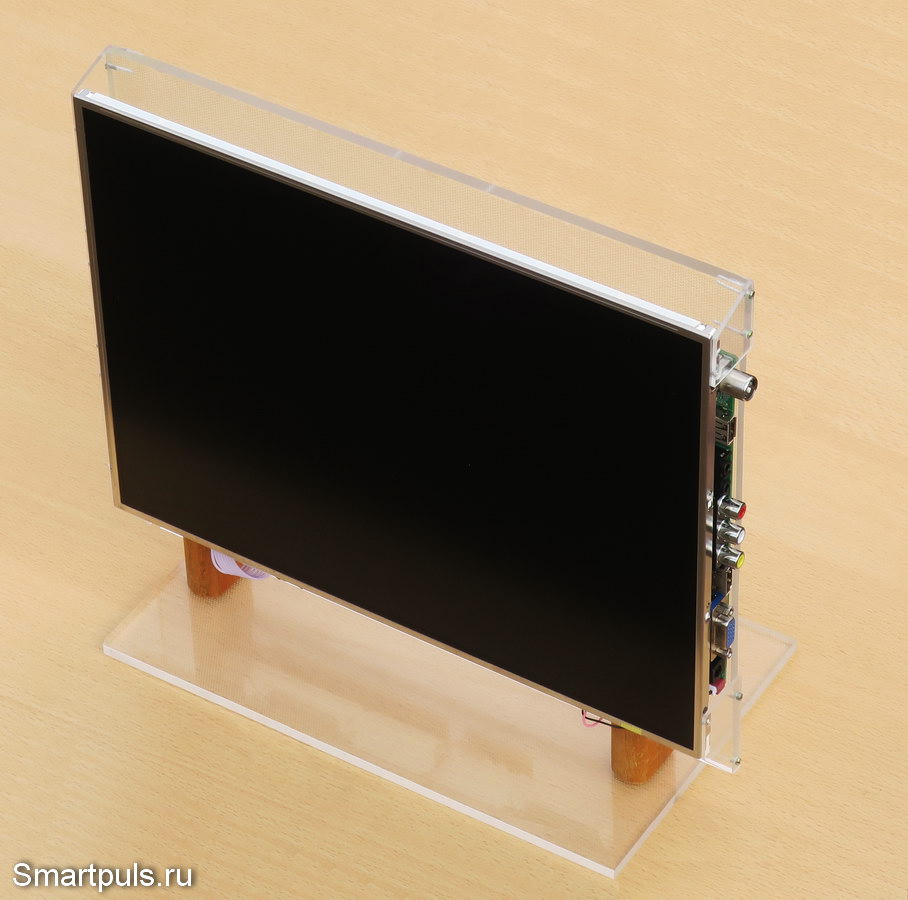

Факультативно: изготовление подставки для вертикальной установки телевизора

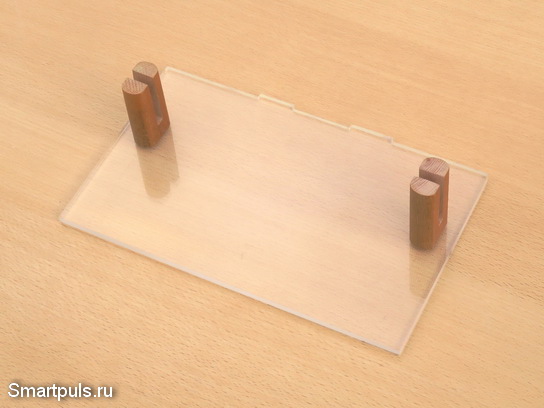

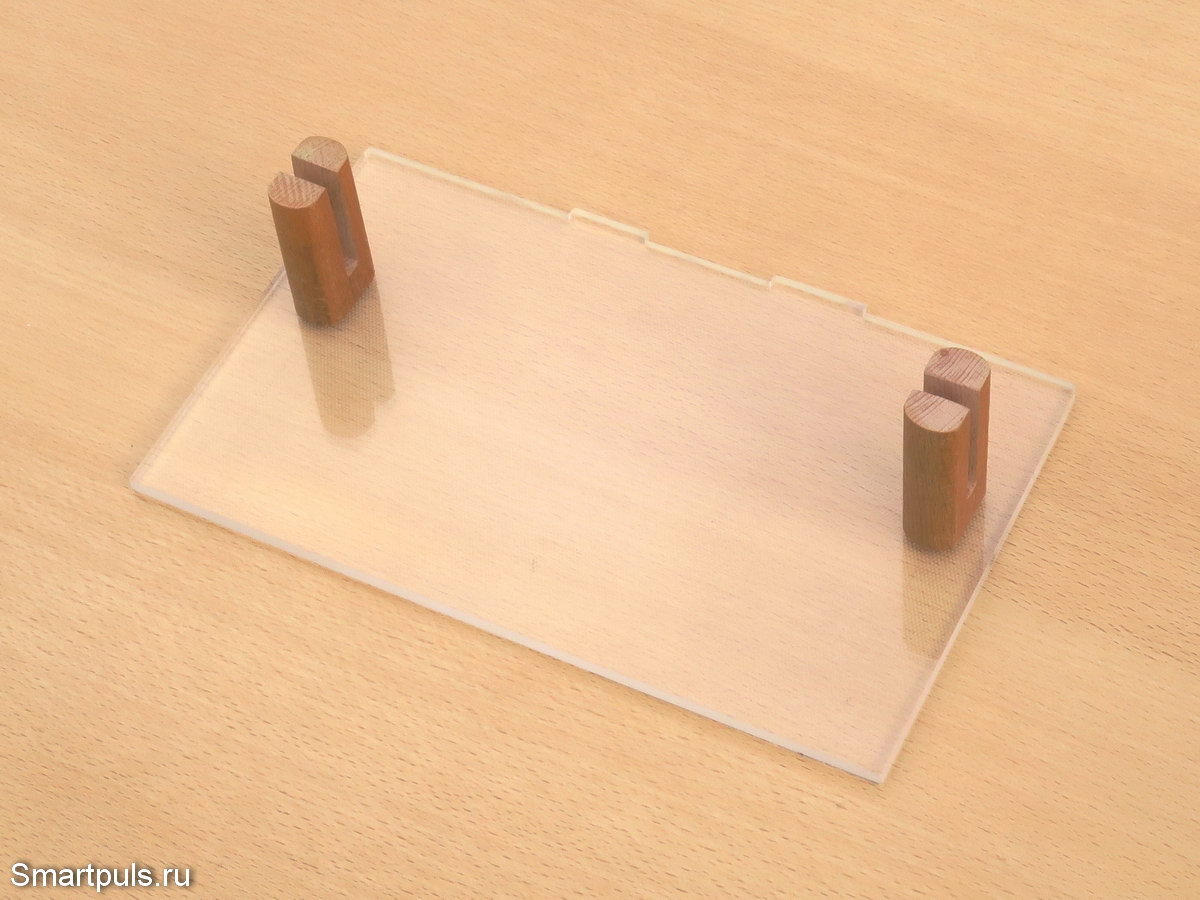

В данном случае в качестве основания для подставки использовались остатки той же толстой пластины оргстекла, из которой была сделана задняя стенка телевизора (но возможно изготовление и из других материалов).

Затем к основе подставки было прикручены две "вилки", изготовленные из дерева (из вышедшей из употребления мебели).

Заднюю стенку телевизора просто вставляем в эти две "вилки", ничем не закрепляя; и всё нормально стоит и не болтается из стороны в сторону. Вид спереди:

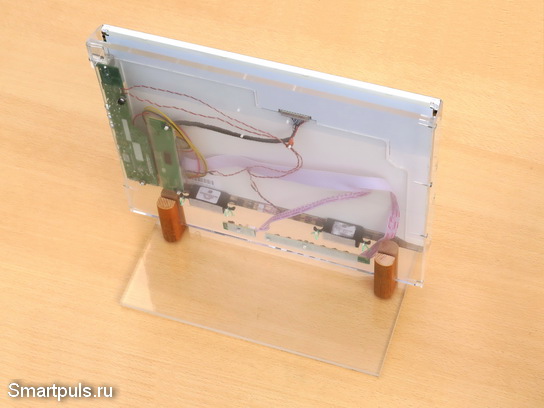

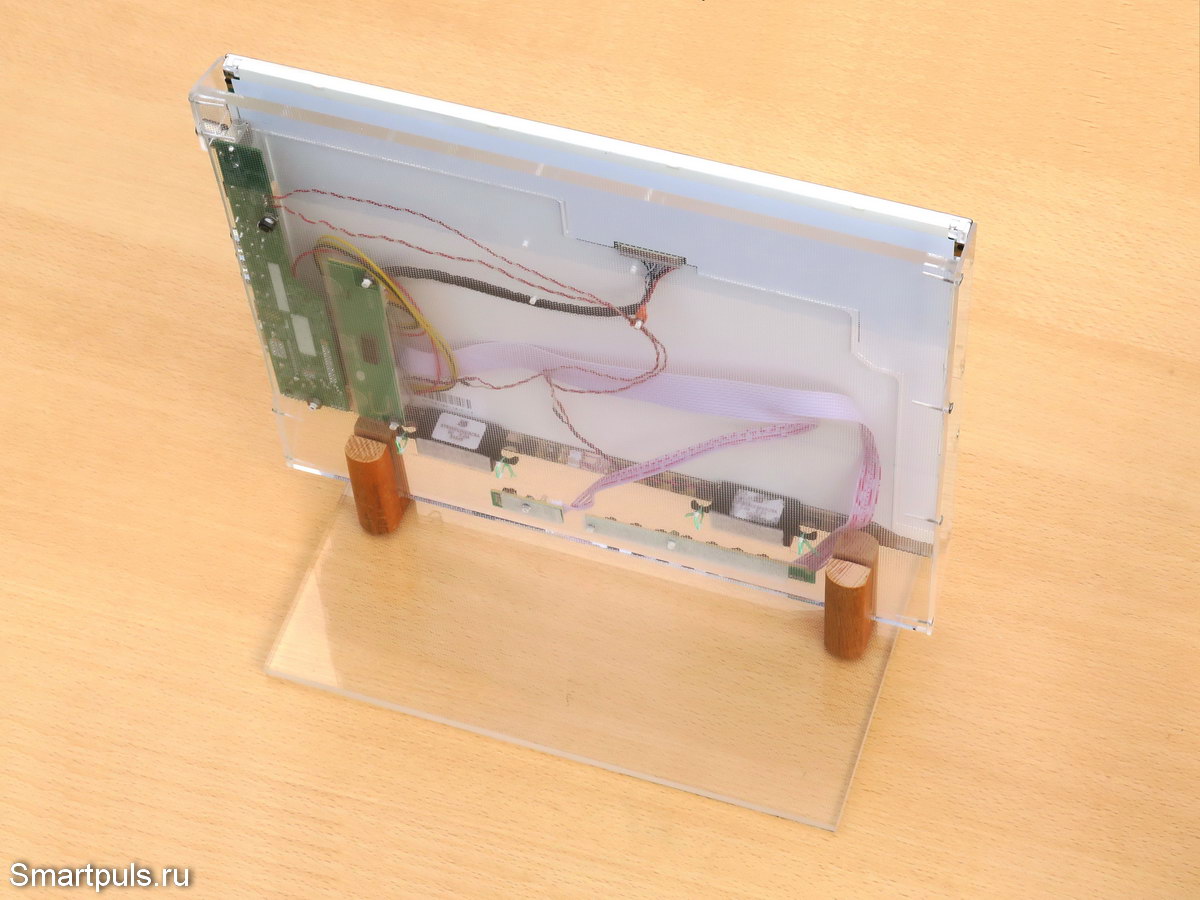

Вид сзади:

Теперь можно перейти к заключительным словам.


Окончательный диагноз

В материале была показана базовая последовательность действий при изготовлении своими руками монитора или телевизора из матрицы ноутбука, не пригодного к штатному функционированию.

Степень трудоёмкости решаемой задачи будет зависеть от конструкции матрицы, точнее, способа её крепления. Если матрица имеет характерные "уши" для крепления винтами, или боковые отверстия (как в рассмотренном примере), то задача решается относительно легко (хотя и придётся повозиться).

Если же матрица не имеет никаких элементов крепления, а в "предыдущей жизни" держалась за счет прижимов или, упаси Господи, клея, то задача усложняется. Придётся применить смекалку и изобретательность!

Кроме того, результат может не вполне оправдать ожидания, как например, в рассмотренном случае: хорошей оказалась работа только при подключении к компьютеру по VGA. В других режимах были проблемы: при подключении к компьютеру по HDMI наблюдалось сжатое по горизонтали изображение; а в режиме ТВ скалер не принимал цифровое ТВ (другое дело, что выбора других вариантов скалера для применённой в данном случае матрицы не было).

В любом случае работа по превращению старой матрицы ноутбука в телевизор или монитор требует наличия хотя бы минимального набора слесарного инструмента и, естественно, навыков работы с ним.

Преимуществами изготовленного в данном случае телевизора-монитора являются узкая (почти безрамочная) конструкция, наличие звукового канала (что не у всех мониторов бывает) и возможность работы в качестве простейшего мультимедиа-плеера (воспроизведение с флешки).

Получившийся монитор из-за малого размера не подойдёт в качестве основного, но он может послужить дополнительным монитором для компьютера или в качестве монитора для небольших систем видеонаблюдения.

Как телевизор он тоже может использоваться, естественно (правда, только для аналогового ТВ; но для других матриц может найтись более удачный скалер).

Теперь к вопросу о смысле такого рода работы. Если имеющийся в Вашем распоряжении экран - достаточно современного типа (с матрицей IPS, *VA, OLED), то смысл, однозначно, есть. В результате работы будет создан телевизор или монитор с высокими техническими характеристиками.

Если же у Вас есть матрица устаревшего типа (TN, как в рассмотренном случае), то всё зависит от Вашего желания заняться рукоделием. Если Вы это занятие любите - то вперёд! А если нет - то лучше подарите кому-нибудь, кто любит повозиться с "железками".
