Частичная разборка планшета Fujitsu STYLISTIC Q665.

  Внимание! Не пытайтесь разобрать планшет просто ради любопытства. Это может привести к повреждению работоспособного устройства.

  Пользователь может самостоятельно заменить в этом устройстве аккумулятор или жесткий диск (SSD).
  Примечание. Если операционную систему со старого жесткого диска не удается перекопировать на новый, то могут быть проблемы с переустановкой операционной системы Windows.

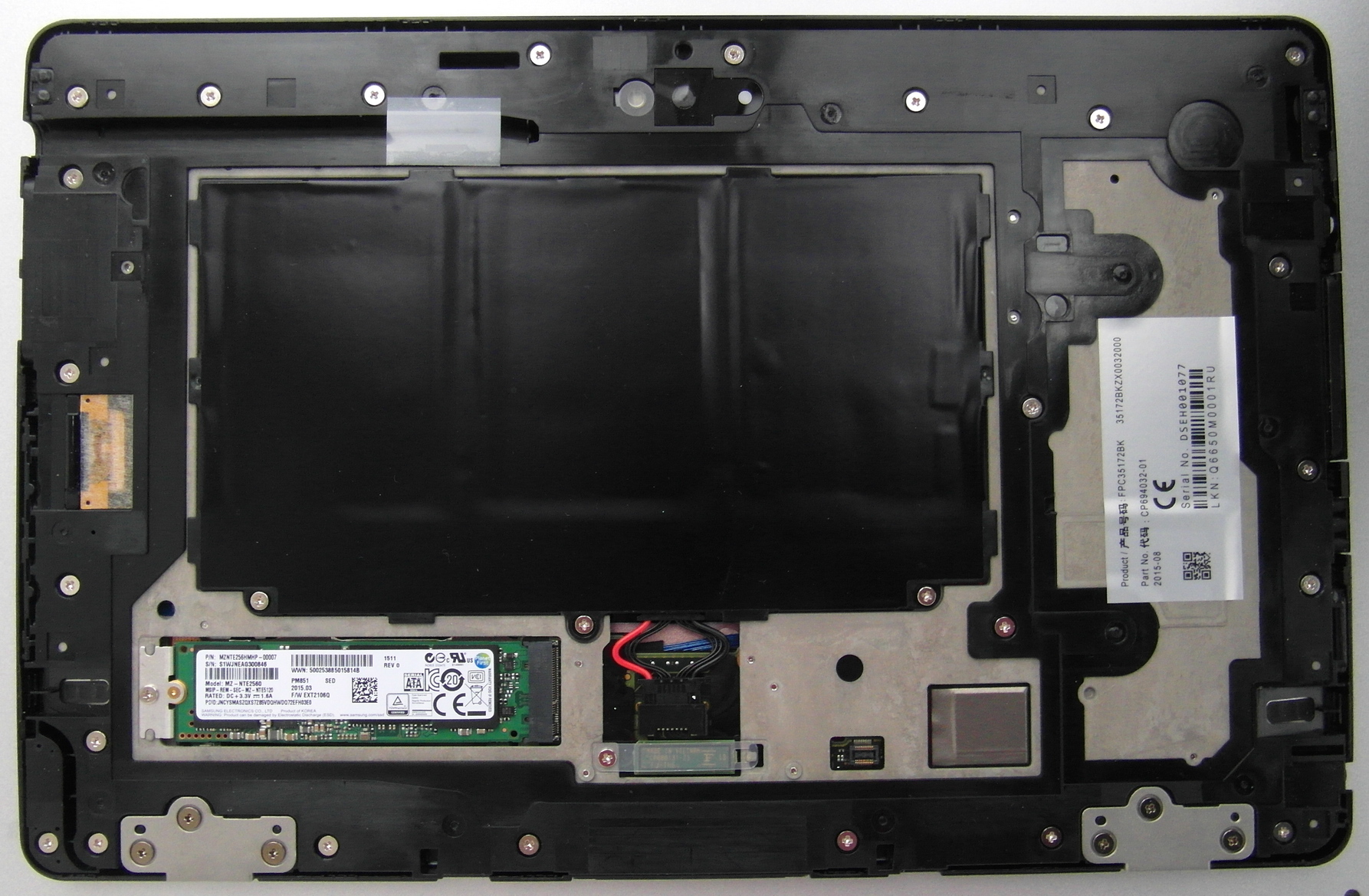

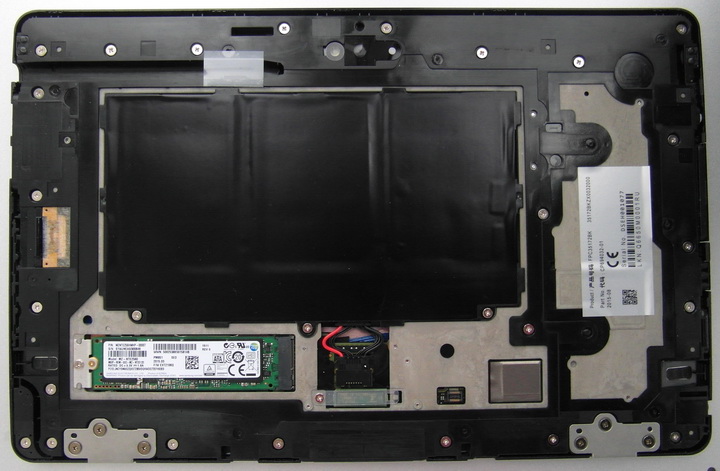

Фото планшета в частично разобранном виде © SmartPuls :


(по клику фотографии открываются в новом окне в увеличенном масштабе)
Примерно в центре находится большой плоский трехсекционный литий-ионный аккумулятор. В левом нижнем углу находится жесткий диск (SSD).

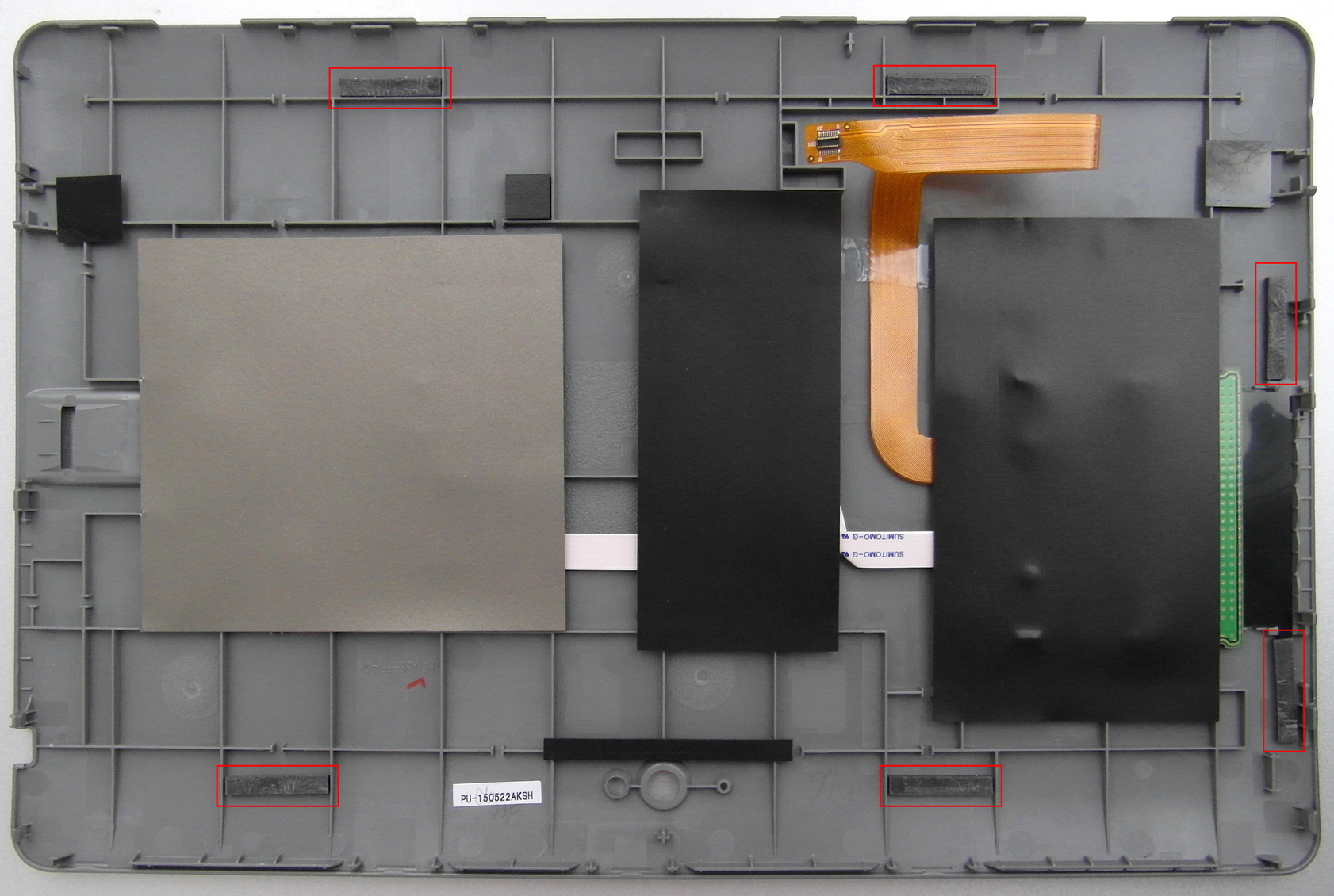

Задняя крышка планшета Fujitsu STYLISTIC Q665 © SmartPuls :

Задняя крышка удерживается на защелках по периметру планшета. Кроме защелок, заднюю крышку удерживают 6 клейких резиновых прямоугольных вставок (на фотографии обведены красными рамками). Клейкий слой - мягкий, но прочный. После открытия защелок по периметру далее крышку надо отрывать от клейкого слоя вставок медленными движениями. Можно аккуратно помочь с помощью отвертки с плоским наконечником.

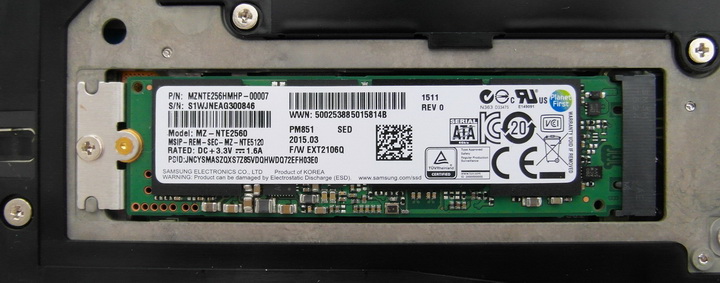

Диск SSD:

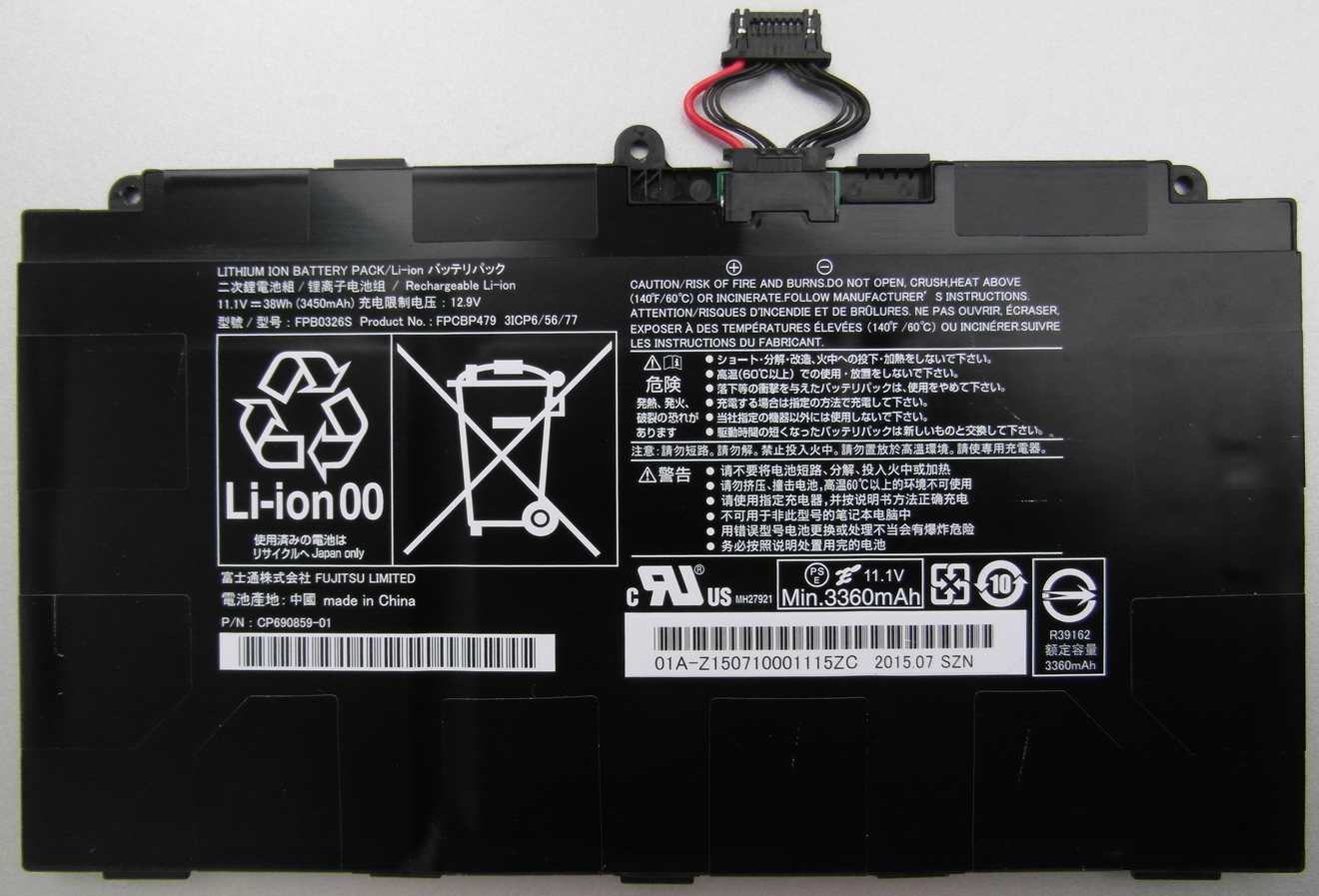

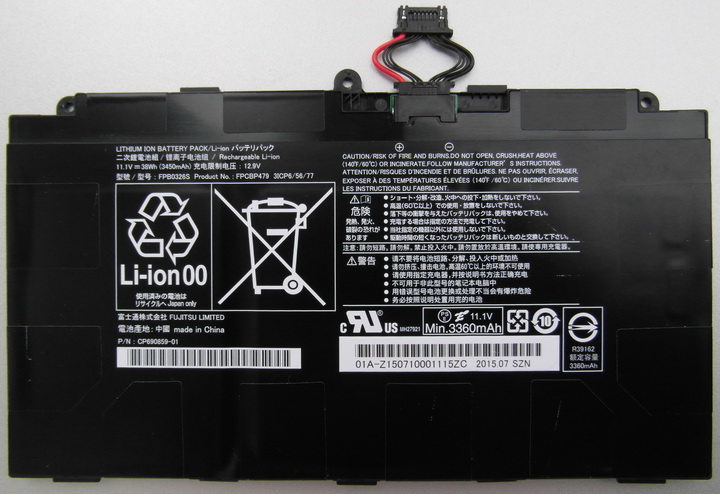

Аккумулятор:

Аккумулятор FPCBP479. Шлейф в верхней части аккумулятора, возможно, не является его составной частью, а поставляется отдельно. На данный момент (январь 2016) такие аккумуляторы в продаже на Aliexpress отсутствуют, но в дальнейшем, возможно, ситуация изменится.
