Светильник для местного освещения из разбитого экрана монитора или телевизора

Предисловие

Разбитый экран монитора или телевизора - это, конечно, горе; но не беда! Монитор или телевизор есть шанс отремонтировать, а разбитому экрану можно подарить "вторую жизнь" - в качестве светильника для местного освещения.

Как это сделать, и почему именно для местного освещения - в материале далее.

(Кликнуть для увеличения, откроется в новом окне)

Оглавление


1. Исходный материал


2. Изготовление светильника из разбитого монитора или телевизора


3. Испытания и установка светильника


4. Рассуждение о цветовой температуре светильников


5. Окончательный диагноз


Исходный материал

Итак, для изготовления светильника из разбитого дисплея монитора или телевизора нам потребуется сам разбитый дисплей, но нам подойдёт не любой разбитый дисплей.

Во-первых, это должен быть дисплей со светодиодной подсветкой; для старинных дисплеев с подсветкой люминесцентными лампами CCFL применить дисплей отдельно от корпуса не получится: для работы подсветки требуются высоковольтные преобразователи, находящиеся в корпусе на отдельной плате или совместно с блоком питания.

Но дисплей с подсветкой CCFL можно использовать целиком с корпусом, т.е. не разбирая монитор или телевизор. Выглядит это примерно так:

Автор фото - Юрий, источник

Во-вторых, это не должен быть монитор с экраном типа AMOLED (у них вообще нет подсветки, из-за чего они вряд ли пригодны для изготовления светильника).

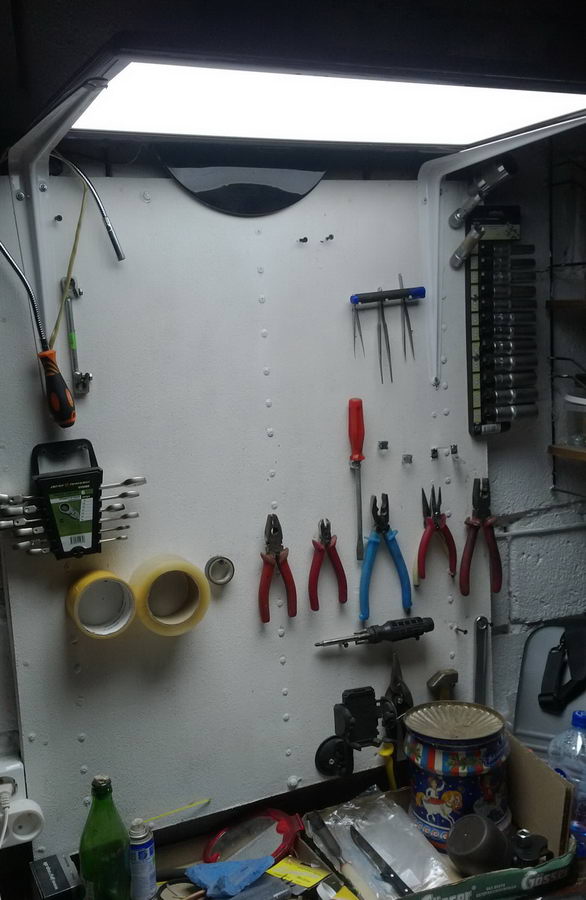

В-третьих, это должен быть дисплей с боковыми полосами светодиодной подсветки; в случае же подсветки сзади матрицы получается довольно толстая громоздкая конструкция с ограниченным применением (на кухню вряд ли подойдёт; в мастерскую или гараж - может быть).

В-четвёртых, аналогично предыдущему пункту, дисплеи больших размеров тоже не везде можно будет применить. Например, ширина светильника под шкафом на кухне не должна превышать ширину шкафа.


Изготовление светильника из разбитого монитора или телевизора

Цель работы - изготовление более-менее изящного светильника, пусть даже и без блёсток и прочего гламура. В связи с этим стратегическая линия состоит в том, чтобы извлечь дисплей из монитора, подать на его подсветку питание, и пользоваться этой конструкцией, как светильником. Во всяком случае, это будет гораздо более изящная конструкция, чем подвешивать в качестве светильника весь монитор (телевизор).

Работу начинаем с того, что разбираем монитор и извлекаем дисплей. Каждый тип монитора разбирается по-своему, но в большинстве мониторов используется комбинированное соединение защёлки + винты (саморезы, шурупы).

Затем разбираем дисплей. Он состоит обычно из тонкой матрицы и относительно толстой системы подсветки. Выкидываем разбитую матрицу (только её!) с сопутствующей обвязкой. Здесь тоже могут быть винты и защёлки; но довольно часто встречается вариант, когда дисплей собран только на защёлках.

После выполнения этих операций, получаем "голый" дисплей без матрицы, но с оптической системой подсветки. Её полный состав изучать не будем, отметим только, что её внешний слой представляет собой поляризационную плёнку с двойным преломлением, которая направляет свет от подсветки преимущественно по направлению, перпендикулярному поверхности дисплея. В исправном мониторе это делается для того, чтобы свет был направлен преимущественно в сторону пользователя, а не рассевался в пространстве почём зря. Для нас это будет важно с точки зрения области применения получившегося светильника.

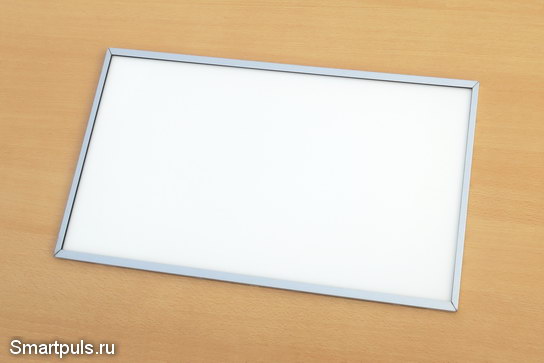

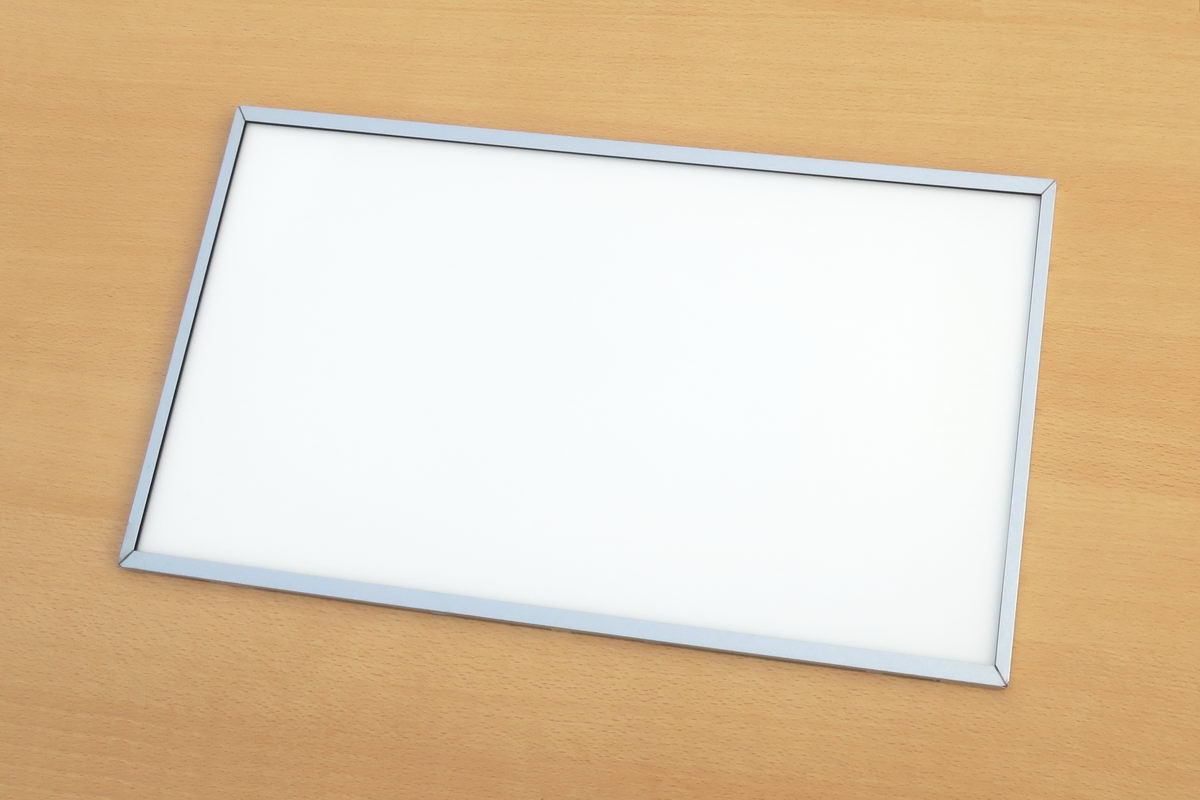

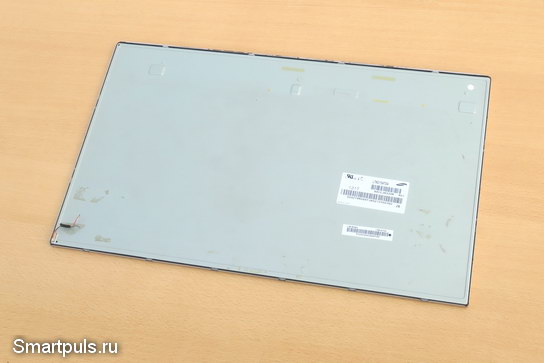

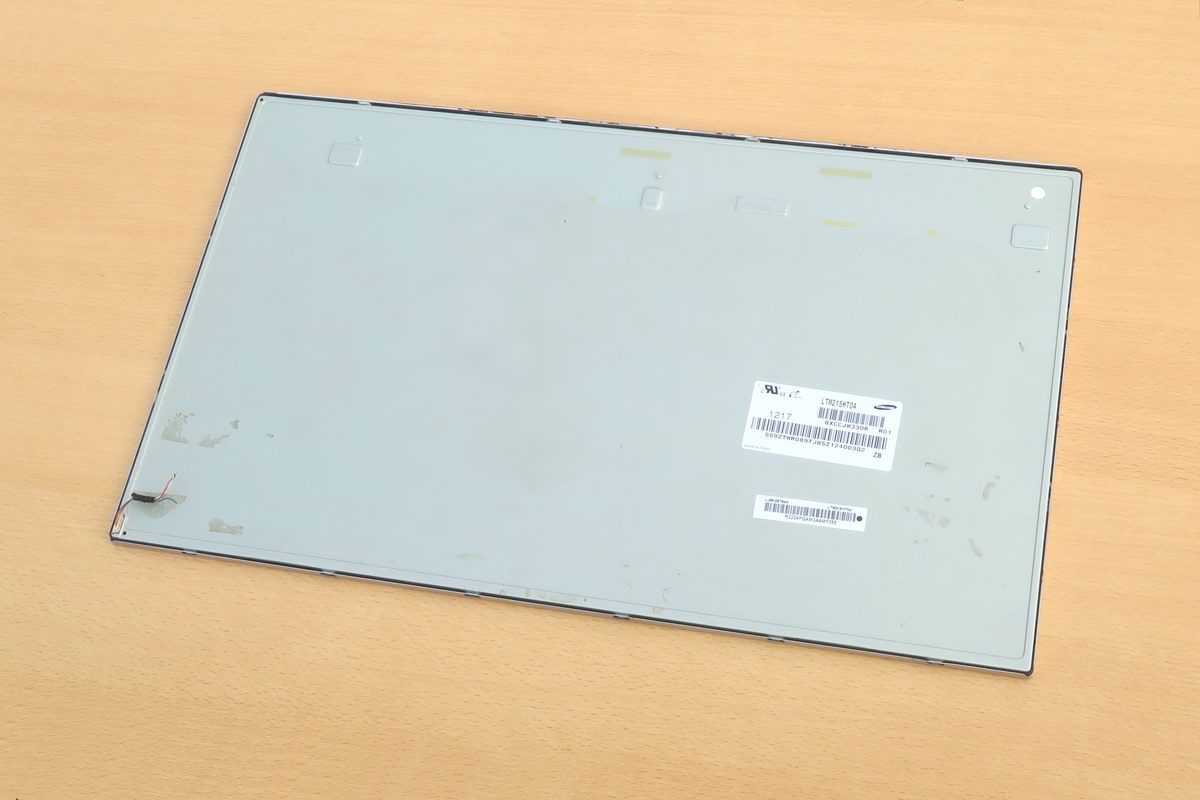

Вот как выглядит "раздетый" дисплей с лицевой стороны и с обратной:

С лицевой стороной бывшего дисплея всё ясно, а вот тыловая сторона заслуживает пристального изучения.

Нас будет интересовать этикетка с обозначением дисплея и контакты подсветки, в данном случае расположенные в левом нижнем углу на фото.

Маркировка матрицы позволит (иногда) найти её datasheet (спецификации), где указано назначение контактов подсветки и её предельно-допустимые данные.

В данном случае поиски увенчались успехом. Тип дисплея - LTM215HT04 (диагональ 21.5 дюйма); подсветка состоит из трёх линеек с общим анодом, номинальное напряжение 30 В, суммарный предельный ток 330 мА. При этом важно, что подсветка должна питаться не фиксированным напряжением, а фиксированным током. Если запитать подсветку фиксированным напряжением, то затем из-за разогрева светодиодов их характеристика сместится в сторону снижения напряжения, ток возрастёт и так далее до выгорания светодиодов.

В большинстве случаев номинальное напряжение подсветки лежит в пределах 20 - 60 В, что далеко выходит за пределы стандартных бытовых адаптеров с выходными напряжениями 5 - 12 В. Выход - применить стандартный адаптер питания на 12 В с DC-DC преобразователем, который поднимет напряжение до требуемой величины. А чтобы светодиоды не выгорели из-за смещения характеристики, последовательно с подсветкой поставим резистор, который стабилизирует ток. В данном случае достаточно резистора 10 Ом.

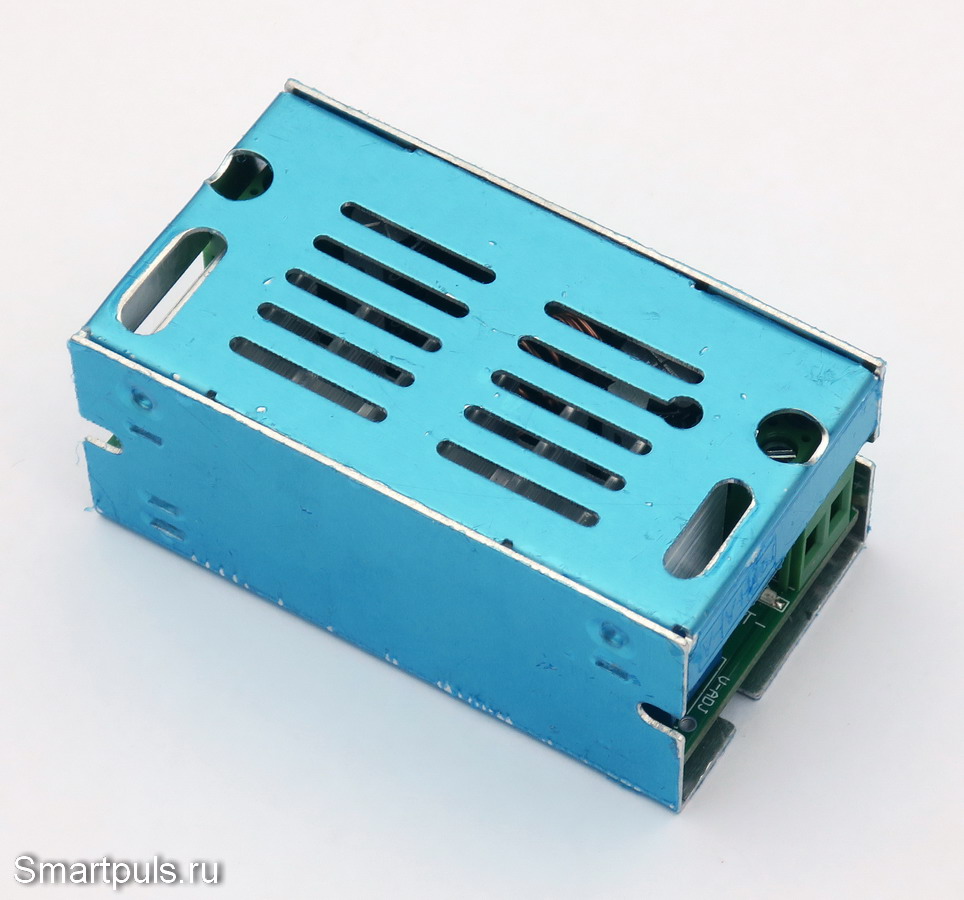

В качестве DC-DC преобразователя был выбран вот такой вариант:

Номинальная выходная мощность преобразователя - 200 Вт (но в кратковременно режиме), входное напряжение от 8 до 35 В, выходное регулируется в диапазоне от входного напряжения до 55 В. Полный обзор этого DC-DC преобразователя - по ссылке.

Такие параметры преобразователя, пожалуй, избыточны для данного применения; но понравилось наличие корпуса, что избавляет от лишней возни с этим вопросом.

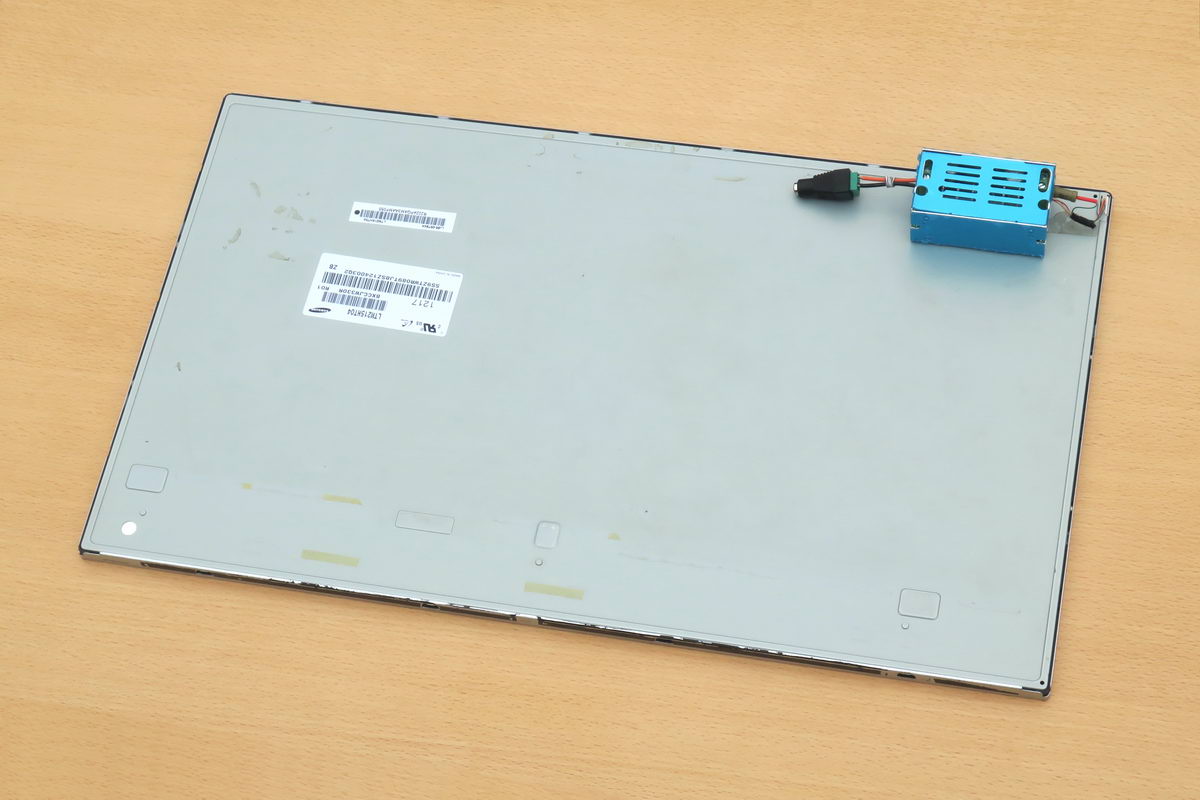

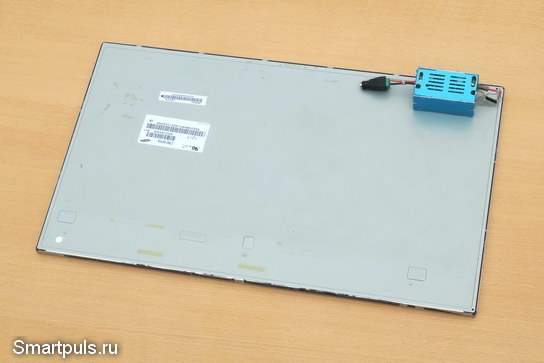

Преобразователь может быть размещён как удалённо от светильника, так и прямо на нём. Я выбрал последний вариант и приклеил преобразователь к светильнику с помощью двухстороннего скотча:

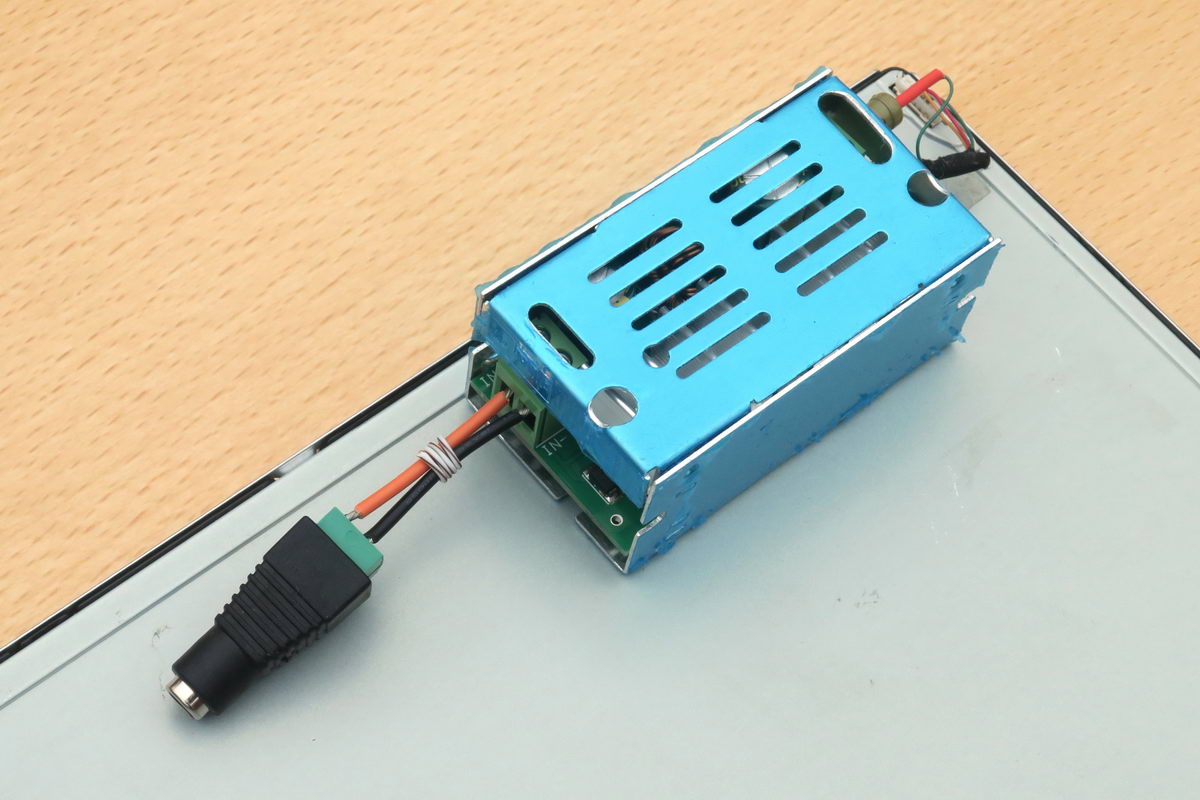

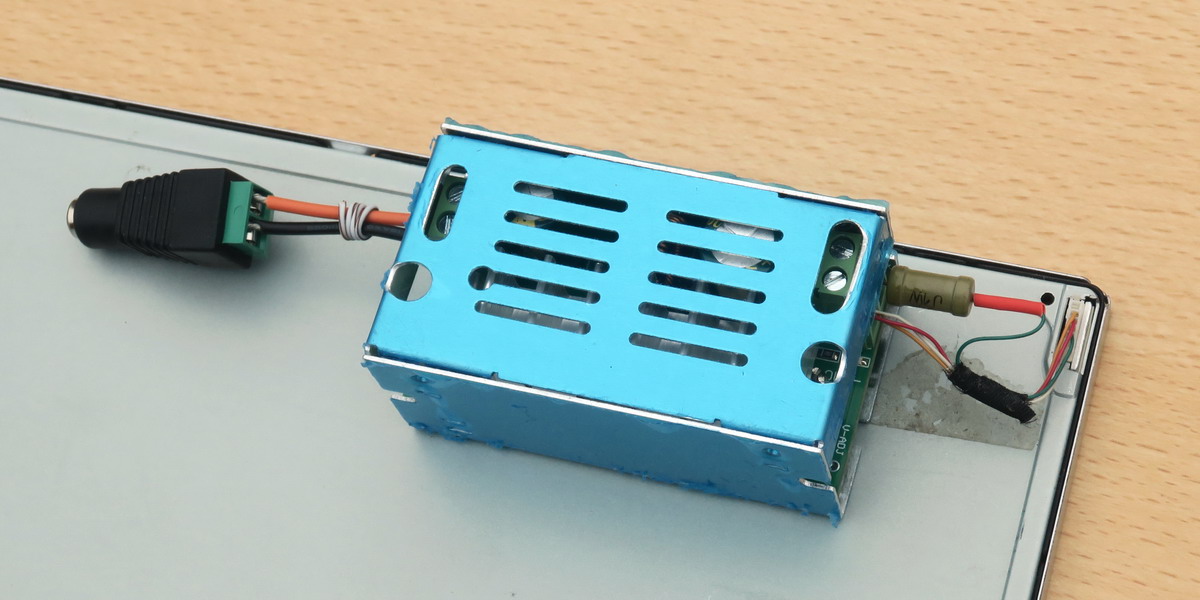

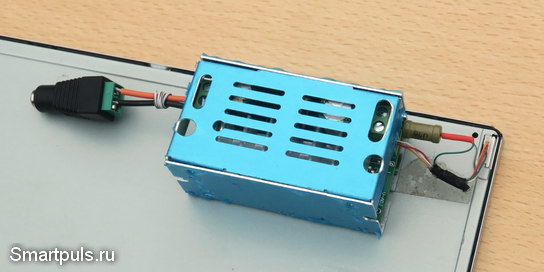

Рассмотрим подключение DC-DC преобразователя крупным планом:

Здесь три катода от линеек подсветки спаяны вместе и подключены к "земле" DC-DC преобразователя, а их общий анод через резистор 10 Ом подключен к плюсу выхода преобразователя.

Внимание! Перед подключением преобразователя к подсветке дисплея следует установить на выходе преобразователя напряжение, чуть меньше номинального напряжения подсветки (иначе можно её сжечь). А затем постепенно повышаем напряжение до тех пор, пока ток подсветки не станет равным желаемому. Крайне нежелательно доводить ток подсветки до предельно-допустимого, т.к. это сократит срок службы светильника.

В данном случае ток был установлен на уровне 250 мА при максимально-допустимом токе 330 мА. Итого, мощность светильника составила 7.5 Вт.

Со стороны входа преобразователя был просто подключен переходник под стандартный цилиндрический разъём 5.5 мм для последующего соединения со стандартным адаптером 12 В:

Теперь остаётся провести испытания светильника и установить его на своё рабочее место.


Испытания и установка светильника

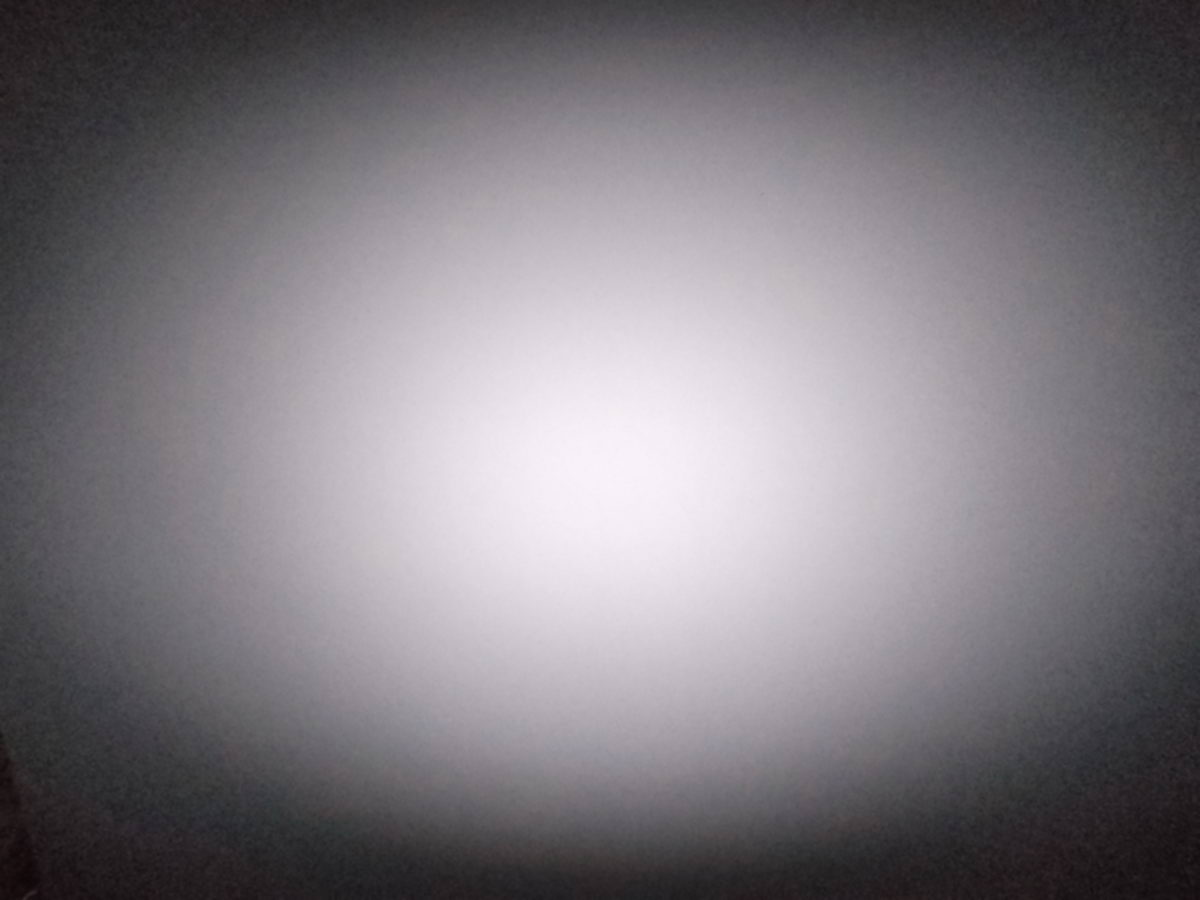

В качестве испытания была проверена диаграмма направленности светильника - он был направлен на потолок и было сфотографировано пятно света от него:

Как можно видеть, световое пятно от светильника не является круглым - оно скорее овальное. Угол диаграммы направленности по широкой стороне можно оценить в 90 градусов, по узкой стороне - около 60 градусов. То есть, направленность светового потока выражена довольно сильно.

Светильник с такой диаграммой хорошо подойдёт для освещения относительно небольшой рабочей зоны (местное освещение), и совсем не подойдёт для освещения помещения в целом.

И тут надо вспомнить наставления по охране труда, которые запрещают работу при использовании только местного освещения: кроме местного, обязательно должно быть включено и общее освещение помещения; а местное освещение лишь повышает комфорт деятельности в относительно небольшой рабочей зоне.

После испытания устанавливаем светильник на его рабочее место. Здесь каждому пользователю надо ориентироваться на свои условия размещения и подключения светильника.

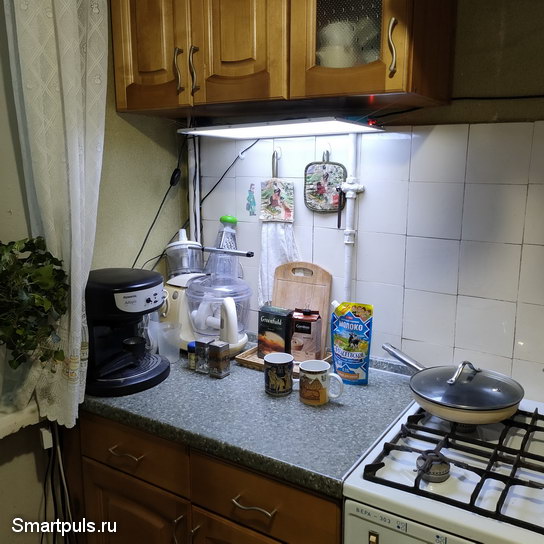

В моём случае светильник был с помощью 4-х проволочек из витой пары кабеля UTP компьютерной сети подвешен под кухонный шкаф:

Такой не очень тяжелый дисплей (диагональ 21.5 дюйма, вес 1.3 кг) можно подвешивать на проволочках, но для более крупного дисплея лучше предусмотреть более прочное крепление.

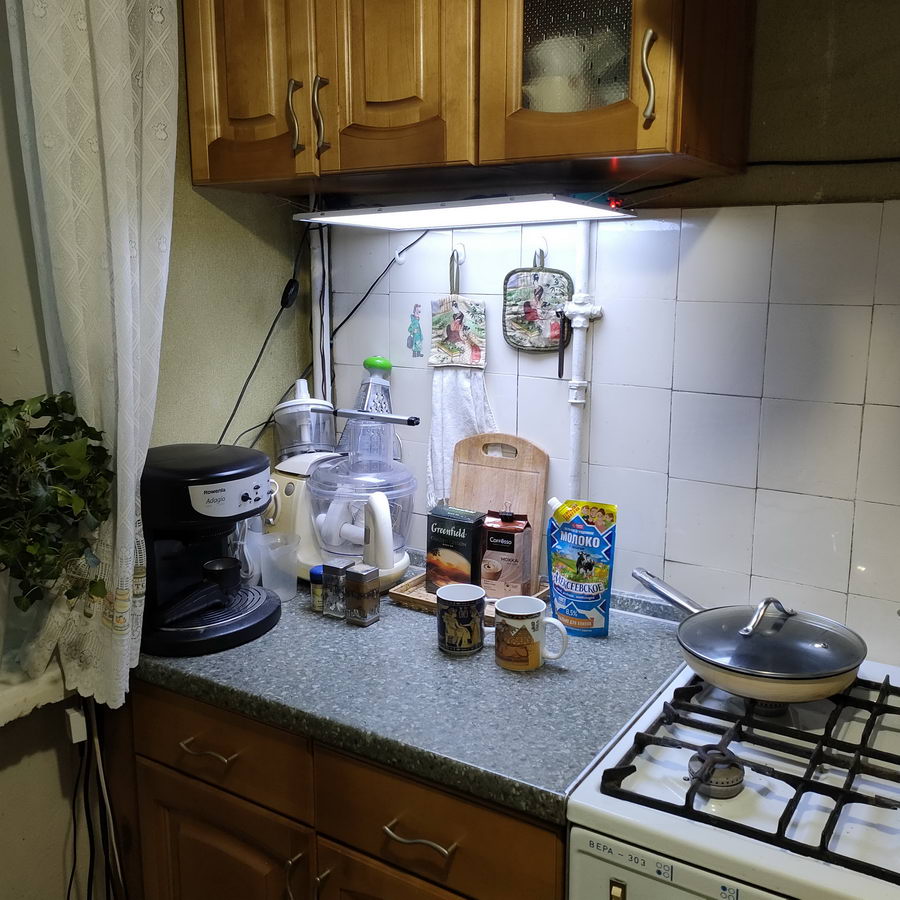

Картинка в рабочей зоне получается вполне благопристойной. Резких теней нет, и вообще они очень слабые - сказывается эффект бестеневой хирургической лампы за счёт большой площади излучателя света.

В правом дальнем углу светильника видна красная точка - это горит светодиод в торце DC-DC преобразователя (индикация работы преобразователя).

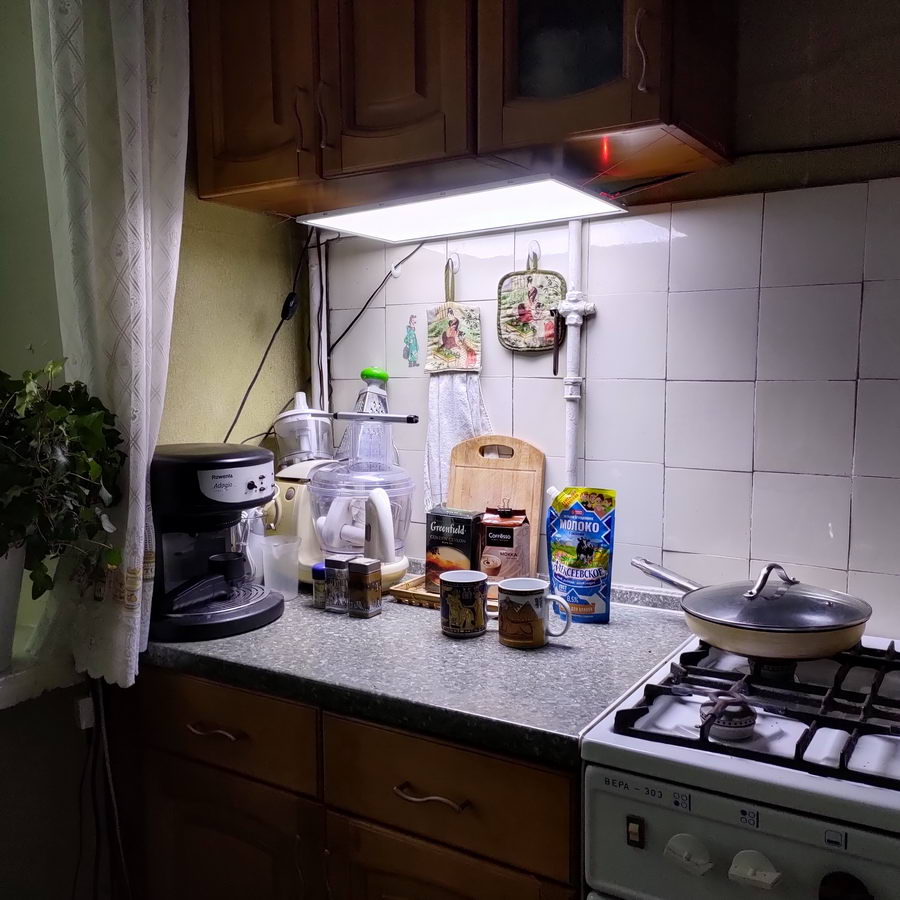

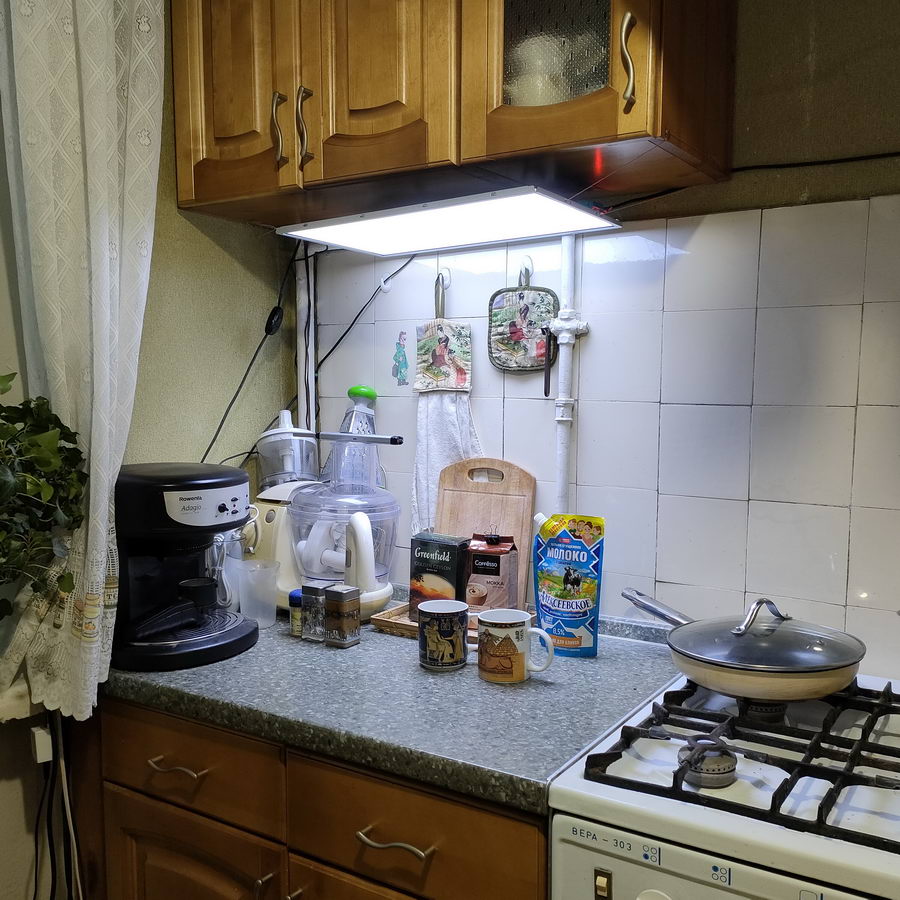

Теперь посмотрим на картинку, если общее освещение в помещении не включать:

Картинка стала более контрастной, что будет не слишком комфортно для работы. Но, на крайняк сойдёт.

Как на этой, так и на предыдущей картинке обращаем внимание на заметно выраженный холодный оттенок света от светильника из разбитого экрана монитора. Это будет повод для следующей главы.


Рассуждение о цветовой температуре светильников

В стародавние времена, когда в области бытового освещения безраздельно господствовали лампы накаливания, выбора цветового тона светильников у потребителя не было - они все были "тёплыми". Можно даже романтично это назвать "тёплым ламповым светом". Всё это было бы очень мило, если бы лампы накаливания не имели бы КПД, как у паровоза; и не грелись бы тоже, как паровоз.

В наше время у потребителя появился выбор: в продаже есть светодиодные лампочки тёплого, нейтрального и холодного оттенков.

И вот тут выяснилось, что вкусы у нас всех разные: кому-то нравится свет тёплого оттенка, кому-то нейтрального, а кому-то холодного.

Но светильники, сделанные из разбитых дисплеев, дают только холодный свет! Почему так?!

Дело в том, что для нашего зрения и для техники нейтральный свет - это свет с разной цветовой температурой. Для нашего зрения нейтральный свет имеет цветовую температуру около 4000K, в то время как для техники нейтральным считается свет с цветовой температурой 6500K. И именно такую цветовую температуру имеет подсветка в LCD-экранах мониторов и телевизоров. Это связано с тем, что свет от подсветки, пройдя через фильтры матрицы, должен уметь сформировать полный спектр цветов - от глубокого красного до не менее глубокого синего. Такой нейтральный для техники свет нами воспринимается как холодный.

Соответственно, такой светильник понравится не всем потребителям, а только тем, кто и так в магазинах покупает лампочки холодного оттенка (с цветовой температурой 5000-7000K).

Да ещё и со временем вкус пользователя может меняться. Например, раньше автору этого материала больше нравился тёплый свет, нейтральный был терпимым, а холодный - невыносимым. Сейчас вкус уже другой: больше всего нравится нейтральный, а тёплый и холодный перешли в категорию "терпимых". :)


Окончательный диагноз

Итак, создание вполне пригодного для эксплуатации светильника из разбитого экрана - вполне реально и не слишком сложно. Надо только иметь в виду, что из-за своей относительно острой диаграммы направленности это будет светильник именно для местного освещения.

На главный вопрос - в том, понравится ли светильник с выраженным холодным оттенком всем обитателям жилища?!

Если холодный свет нравится всем обитателям жилища - то действуйте! Пусть даже и не очень нравится, но хотя бы входит в категорию "терпимого".

Если же для кого-то холодный свет совершенно невыносим, то не беритесь за эту работу, а купите готовый светильник нейтрального или тёплого оттенка: мир в доме важнее всего!

Всем спасибо за внимание!
