Как сделать светильник-ночник своими руками почти бесплатно и почти из ничего

Предисловие

Ночник - вещь полезная, хотя у каждого человека могут быть свои причины, чтобы оставлять включённым на ночь слабый свет. Кому-то просто так комфортнее психологически, кто-то боится упасть в темноте, а кто-то не представляет себе жизнь без ночного похода к холодильнику. :)

Среди населения давно уже популярны самодельные ночники, собранные из серийных блоков питания и простых светодиодных ламп. В данном материале будет рассмотрена ещё одна такая конструкция с углублённым изучением свойств получившегося устройства.

Исходные детали для создания ночника своими руками и его сборка

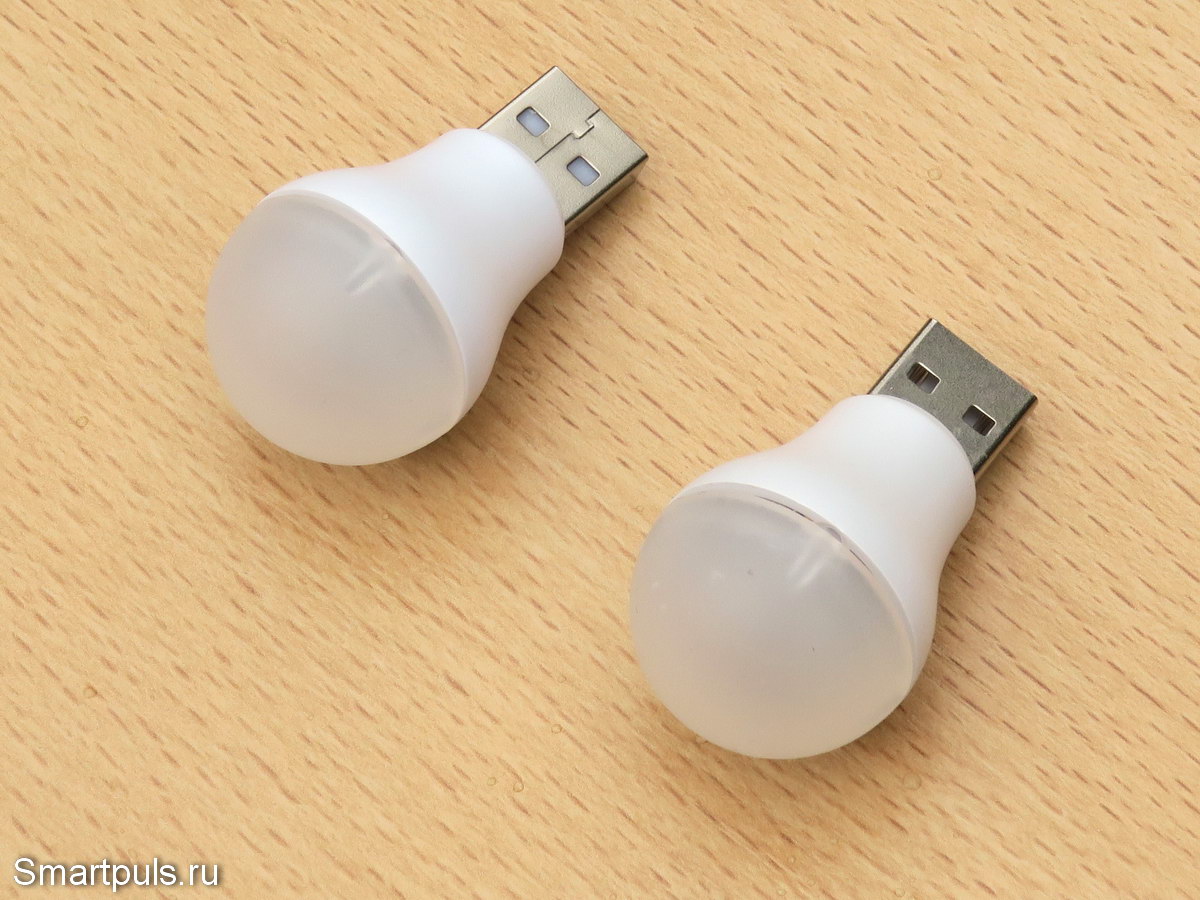

Для создания ночника были закуплены две маломощные светодиодные лампочки с цоколем в виде разъёма USB. Одна из лампочек - "тёплого" света, вторая - "холодного" света:

Лампочки внешне неотличимы, пока выключены. И характеристики у них заявлены одинаковые: напряжение питания 5 В, мощность 1 Вт (что впоследствии не подтвердилось для одной из них).

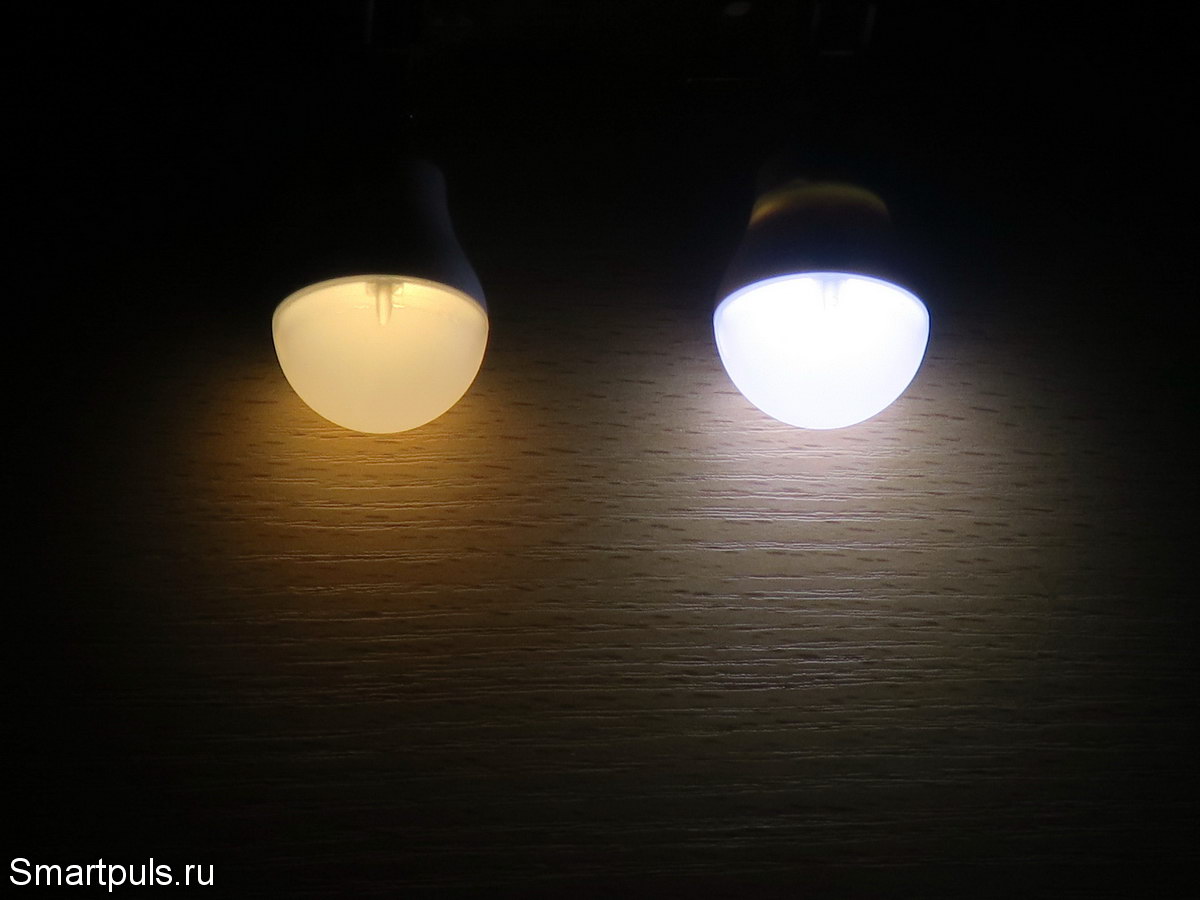

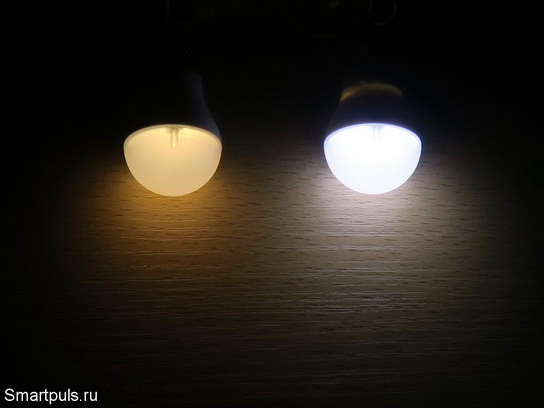

Если их включить вместе, то заметно их отличие как по цветовому тону, так и по яркости:

Теперь обратимся к вопросу об источнике питания для ночника.

Учитывая малое потребление ламп в ночнике (свет должен быть чисто символическим), в качестве источника питания можно взять любое неиспользуемое зарядное устройство от старого телефона с выходным напряжением 5 В и током хотя бы в 0.25 Ампера. Современные смартфоны требуют значительно более мощного питания, поэтому для них такие зарядные устройства не подойдут; а здесь они будут очень кстати.

В идеале старая "зарядка" должна быть с выходным разъёмом USB; а если там разъём другого типа, то можно самостоятельно "сколхозить" из такого зарядного устройства и удлинителя USB. В этом случае лампу придется подвешивать на удлинителе, как на верёвке (на крючок, на полку и т.д.).

Подытоживая только что сказанное, будем считать источник питания для нашего ночника своими руками бесплатным. :)

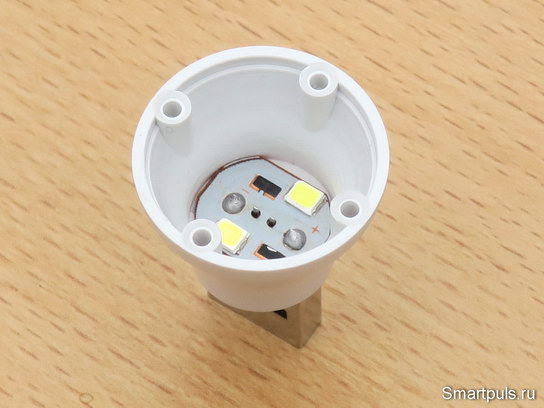

Теперь посмотрим, что внутри у этих ламп. Разобрана была "холодная" лампа; повторять полную разборку не рекомендуется (защёлка отломилась). Но колпачок снимать можно - он держится только на силе трения своих штырьков.

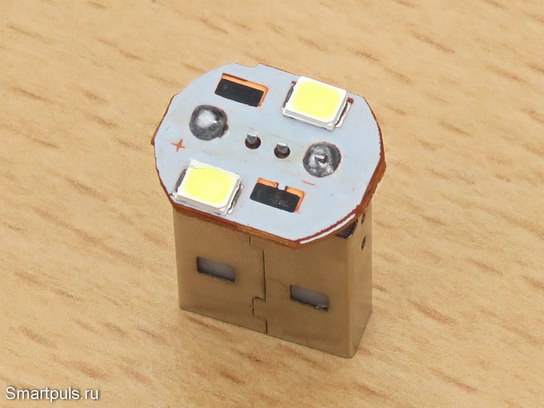

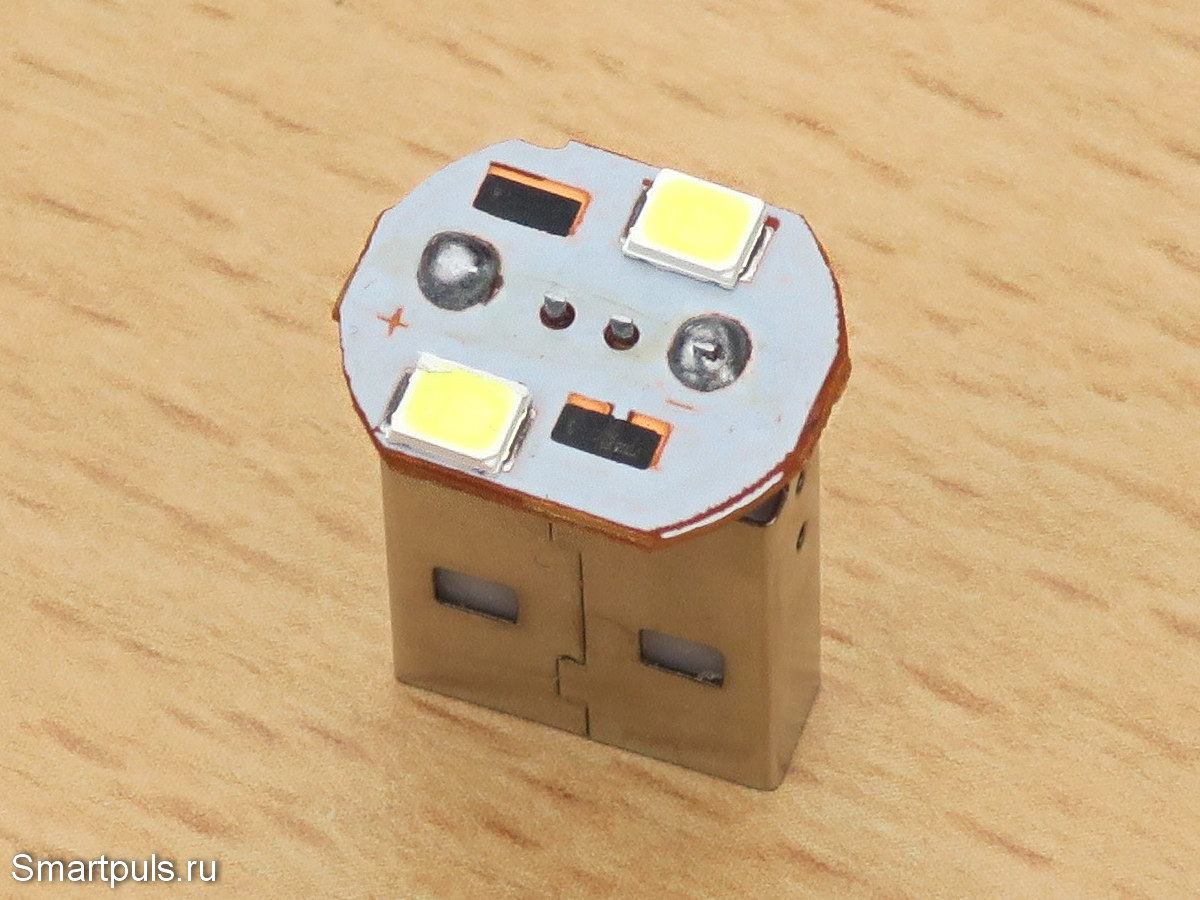

Самое интересное на последней фотографии - то, что токоограничивающие резисторы не припаяны к плате со светодиодами, а буквально намазаны на плату! Экономия, однако!

Теперь проверяем потребление лампочек по току.

"Тёплая" лампочка потребляла 30 мА (0.15 Вт), а "холодная" - 220 мА (1.1 Вт). Через несколько минут "холодная" лампа даже слегка нагрелась и стала тёплой; но тёплой не по цветовому тону, а в прямом смысле.

К сожалению, сложно сказать, было ли сильное отклонение мощности от номинала (в 7 раз ниже) у "тёплой" по цветовому тону лампы единичной проблемой данного экземпляра, или же они все такие.

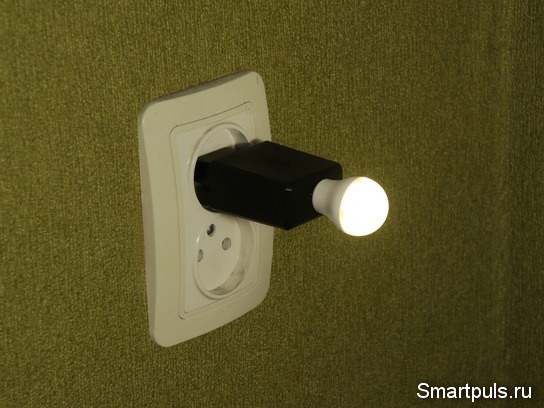

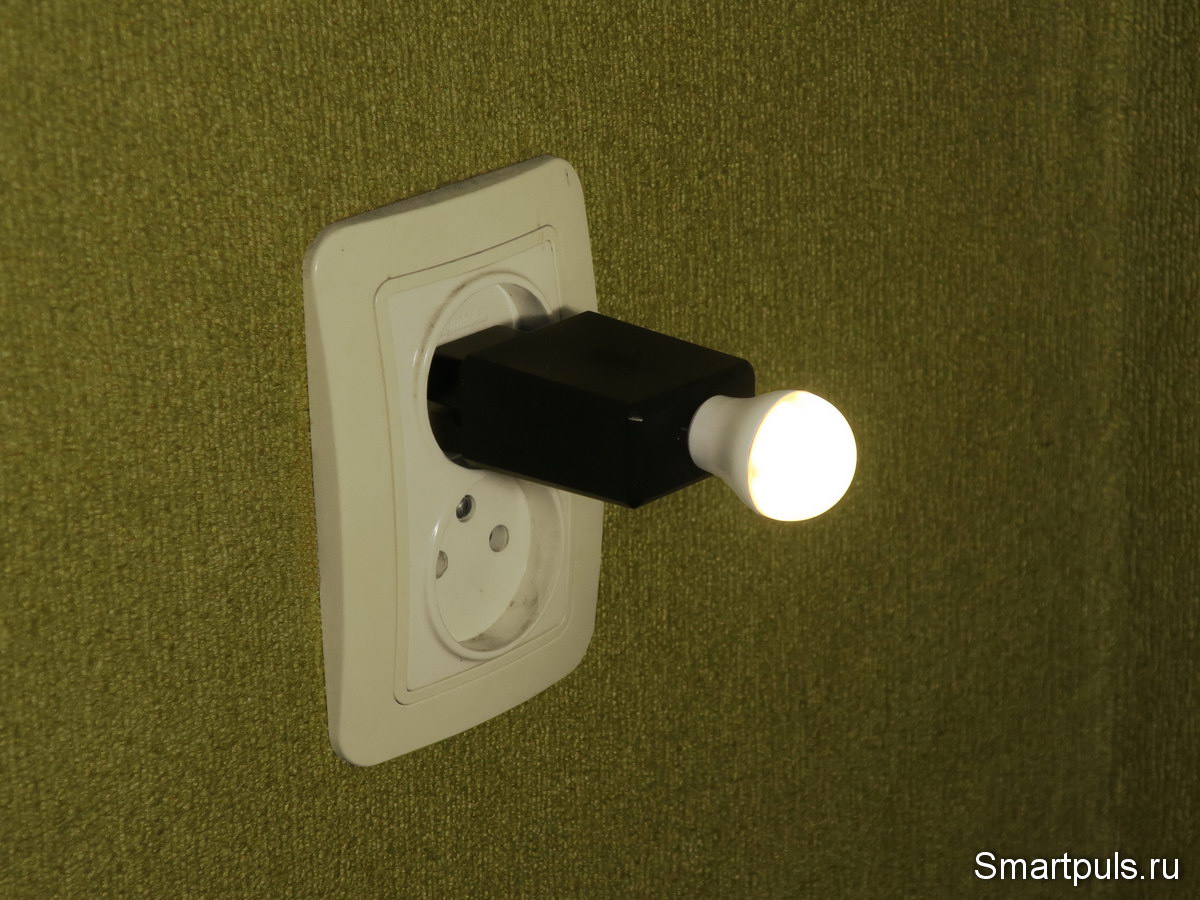

Тем не менее, именно эта лампа была выбрана в качестве "боевой" для ночника!

Очень кстати подошли её небольшая яркость и успокаивающий цветовой тон.

Итого: покупка этой светодиодной лампы с цоколем USB стала единственным расходом для создания ночника своими руками. И расход этот  - очень небольшой, около 0.6 доллара (в рублях по курсу).

Кроме ночников, такие лампы можно применить для создания лёгкого фонового освещения в небольших помещениях. Совместно с повербанком лампы можно применять для освещения палаток и небольших мест ночных стоянок.

Купить светодиодные лампочки с USB-цоколем для ночника можно на Алиэкспресс, например, у этого продавца (как "тёплую", так и "холодную" лампы). Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Всем спасибо за внимание!
