Ультрафиолетовый фонарь 365 нм - обзор и сравнение с фонарём 395 нм

Предисловие

В обзоре будет протестирован ультрафиолетовый фонарь с длиной волны 365 нм и проведено сравнение с ультрафиолетовым фонарём 395 нм. Отличий будет немного, но они найдутся. Также будут рассмотрены возможности использования УФ-фонаря как в учебно-просветительских, так и в практических целях.

Оглавление

1. Характеристики, комплектация и конструкция ультрафиолетового фонаря 365 нм


2. Тест ультрафиолетового фонаря 365 nm


3. Окончательный диагноз

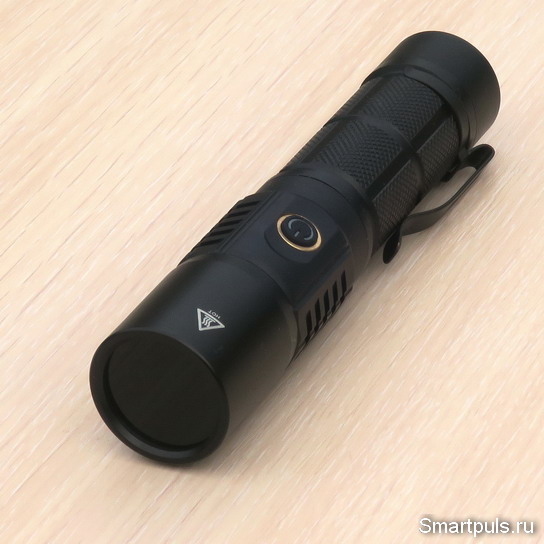

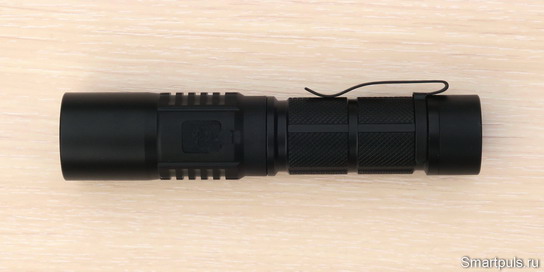

1. Характеристики, комплектация и конструкция ультрафиолетового фонаря

Тестируемый ультрафиолетовый фонарик 365 нм позиционируется как очень мощный (что будет беспристрастно и строжайшим образом проверено). Питается фонарь от встроенного аккумулятора широко распространённого формата 18650 (а это - в любом случае хорошо). Далее - характеристики подробно.

Основные технические характеристики ультрафиолетового фонаря 365 nm:

• Материал корпуса: алюминиевый сплав

• Длина волны излучения: 365 нм

• Максимальная потребляемая мощность: 30 Вт (китайских, видимо :)

• Уровней яркости: 2

• Источник питания: литиевый аккумулятор 3.7 В формата 18650 - 1 шт. (может входить или не входить в комплект в зависимости от варианта заказа)

• Габариты: 137 (длина) * 30 (макс. диаметр) мм

• Масса (без аккумулятора): 84 г

Фонарик продаётся в двух вариантах: с аккумулятором в комплекте или без аккумулятора. В данном случае будет протестирован вариант комплектации без аккумулятора (был использован аккумулятор из числа имеющихся в наличии).

В любом случае, кроме самого фонаря, в комплектацию входит кабель USB-C длиной 50 см для подзарядки аккумулятора фонаря.

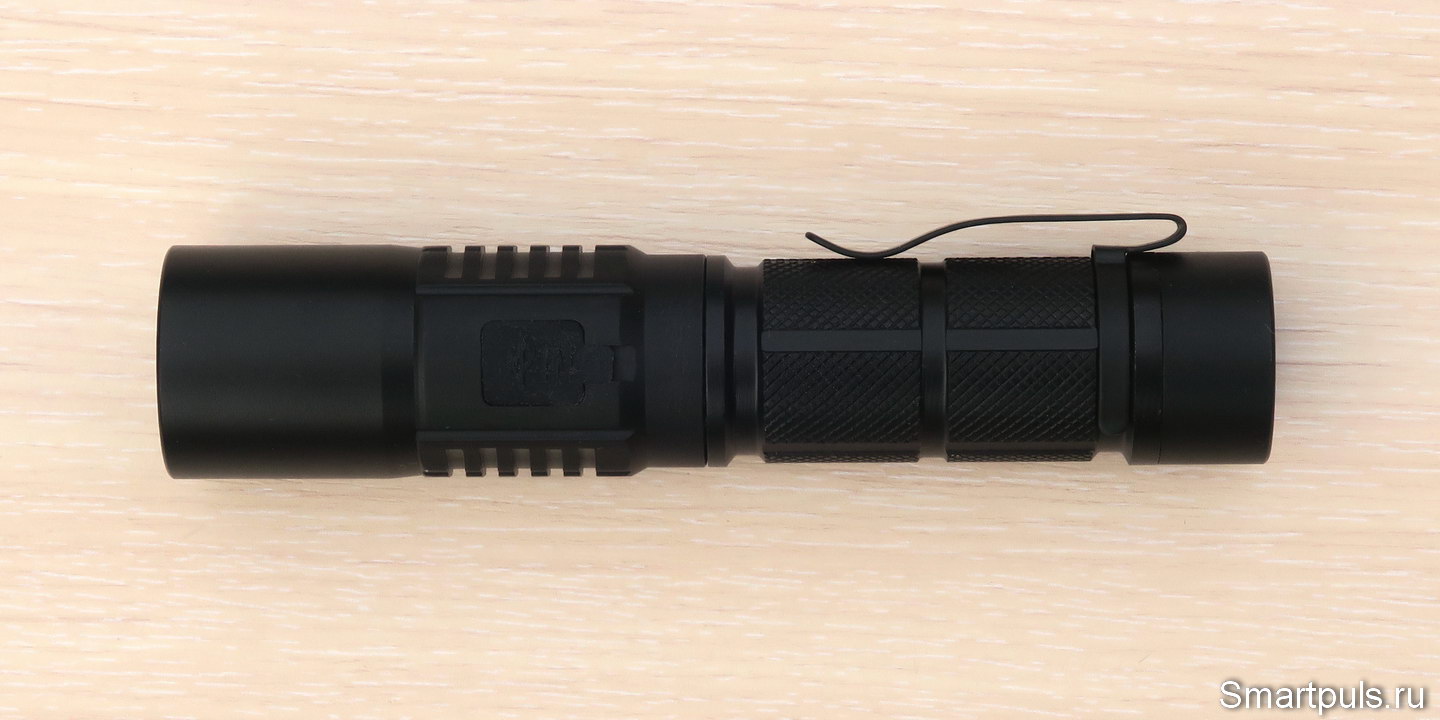

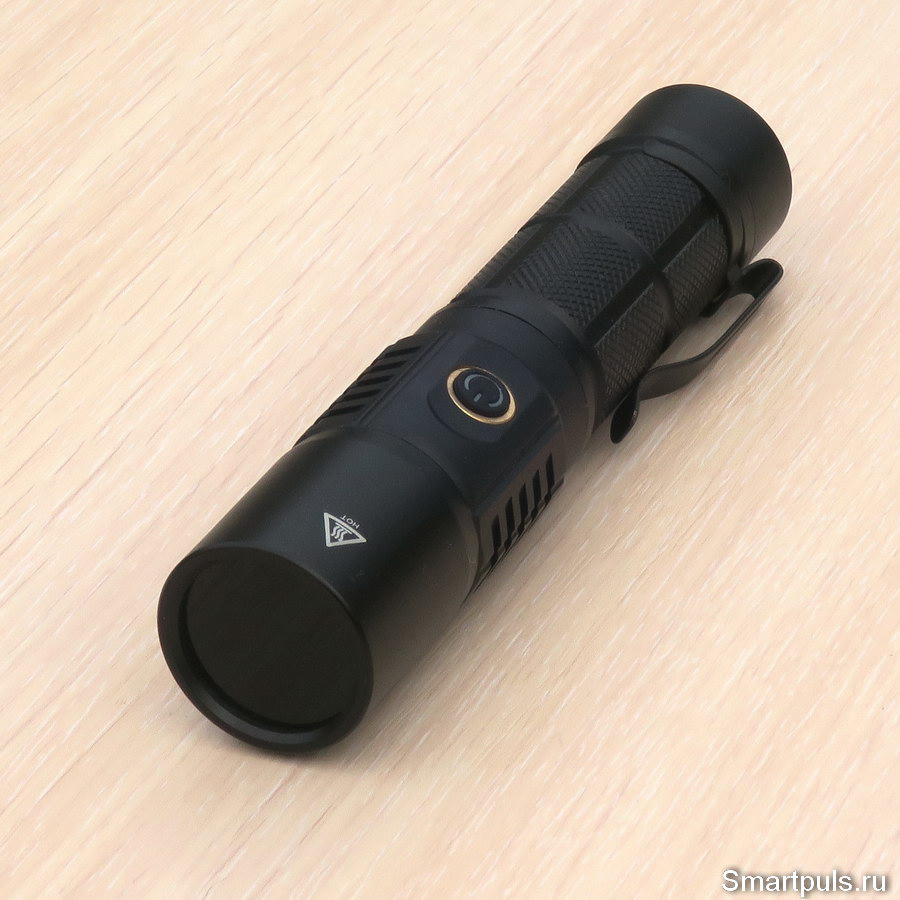

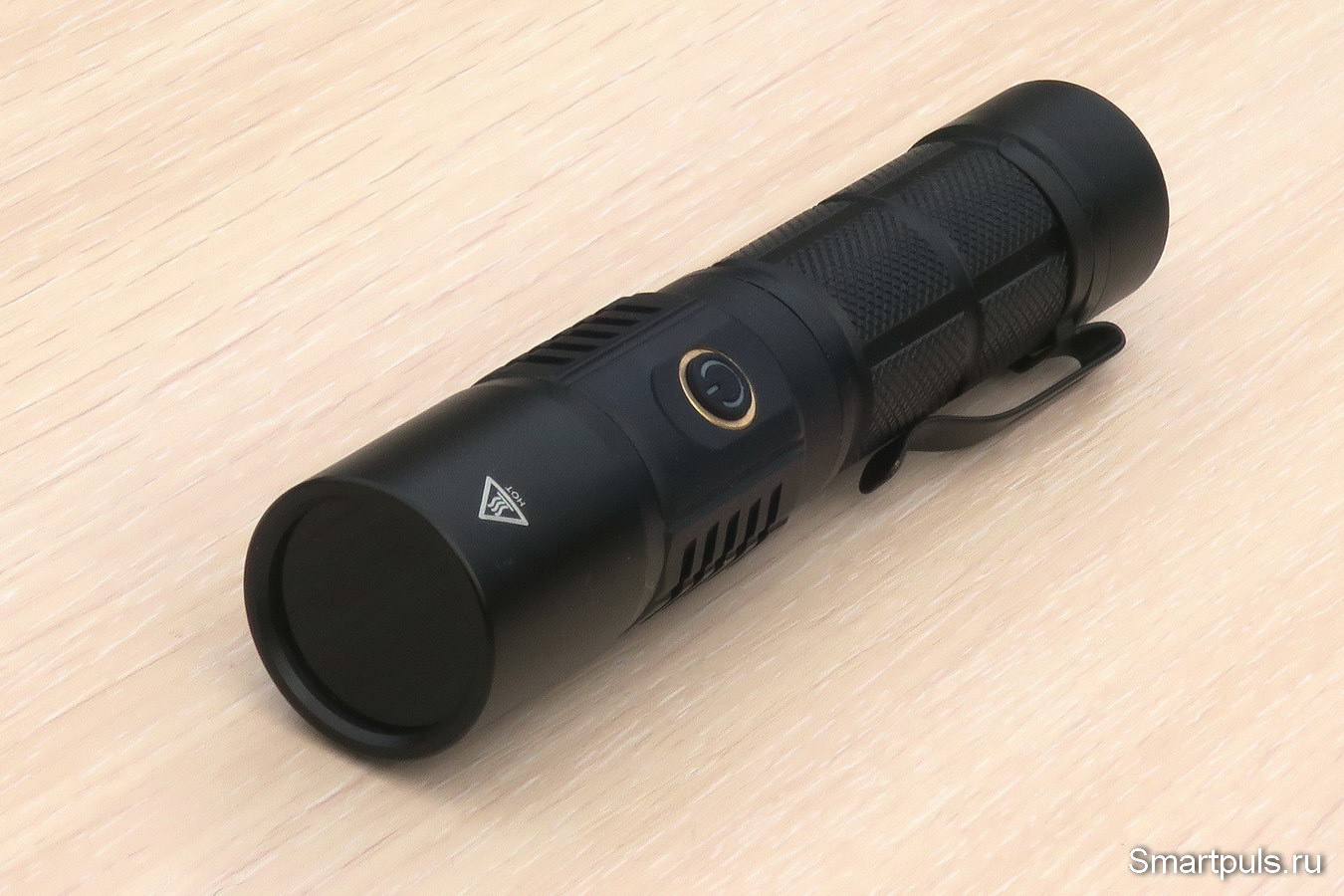

На одной из сторон корпуса ультрафиолетового фонаря расположена кнопка его включения/выключения:

При первом нажатии кнопки фонарь включается на максимальную мощность; при втором быстром нажатии после первого - на пониженную мощность. Если же после включения прошло длительное время, то фонарь при повторном нажатии кнопки выключается.

Переднее стекло фонаря - чёрное, т.е. это - ультрафиолетовый фильтр. Он необходим для того, чтобы пропускать только ультрафиолетовую составляющую излучения, отрезая видимую. На самом деле, видимая часть излучения тоже прорывается сквозь фильтр, но в сильно ослабленном виде (можно пренебречь).

Фокусировка луча осуществляется с помощью внутреннего рефлектора приблизительно параболической формы (типовой, но неплохой вариант). Фокусировка - фиксированная, рефлектор - неподвижен.

Вблизи УФ-фильтра расположен треугольный знак "Осторожно, горячо!". Если бы мощность фонаря и правда составляла бы 30 Вт, то, действительно, передняя часть фонаря была бы горячей, но в реальности... В общем, оставайтесь с нами! :)

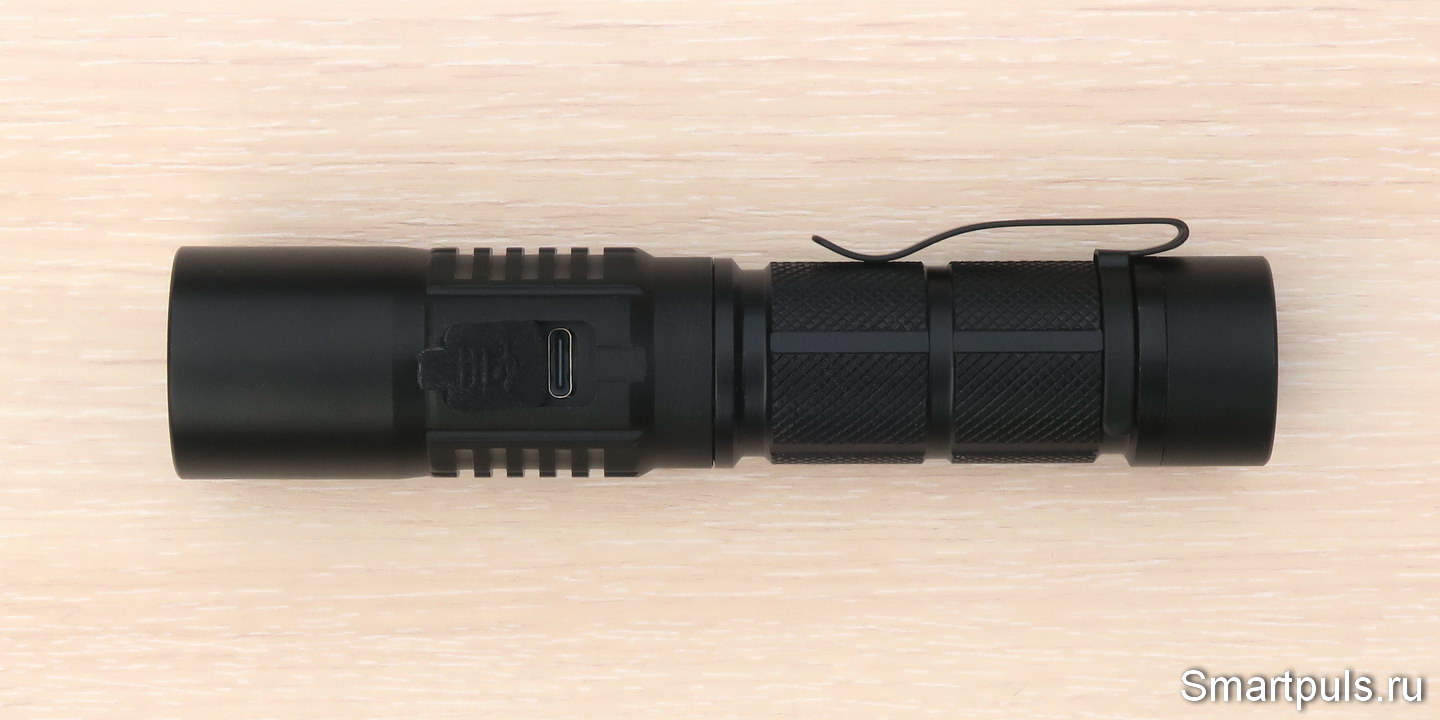

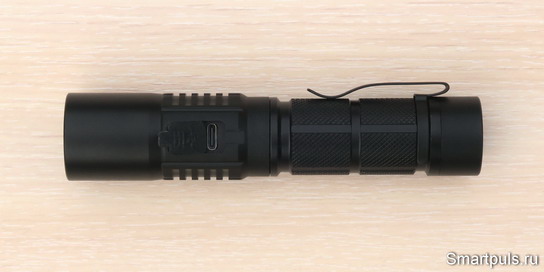

Если повернуть фонарь на 180 градусов, то можно найти резиновую заглушку разъёма USB-C для подзарядки фонаря; а под ней, соответственно, и сам разъём. На двух следующих фото - фонарик с закрытой заглушкой и открытой:

На этих фото видна также в профиль упругая скоба для закрепления фонарика на одежде.

В целом соединения частей фонаря полной герметичности не обеспечивают, в воду его погружать нельзя. Максимум - можно присвоить статус брызгозащищённого.

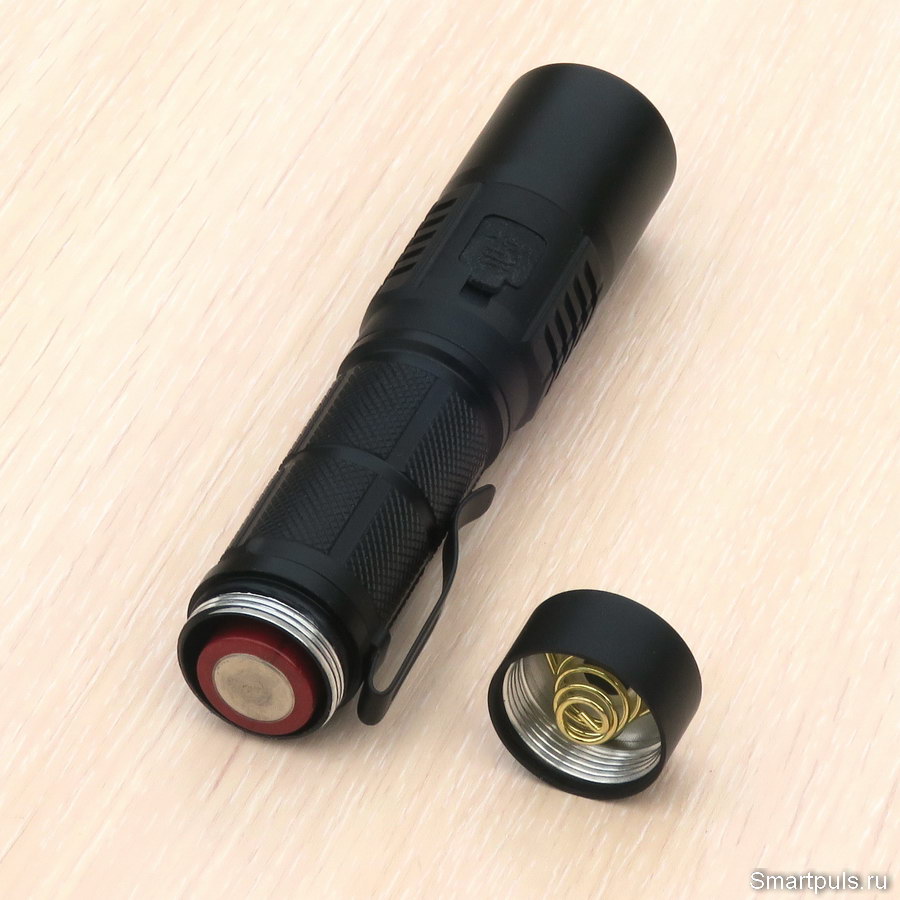

Сзади фонарика расположена традиционная резьбовая крышечка для источника питания:

Внутренний диаметр фонарика - 22 мм, из-за чего аккумулятор типоразмера 18650 (диаметр 18 мм, длина 65 мм) там может болтаться из стороны в сторону; но электрический контакт при этом не теряется. Думается, что в фонарь можно установить даже аккумулятор типоразмера 21700, но я не пробовал (за отсутствием таковых в наличии).

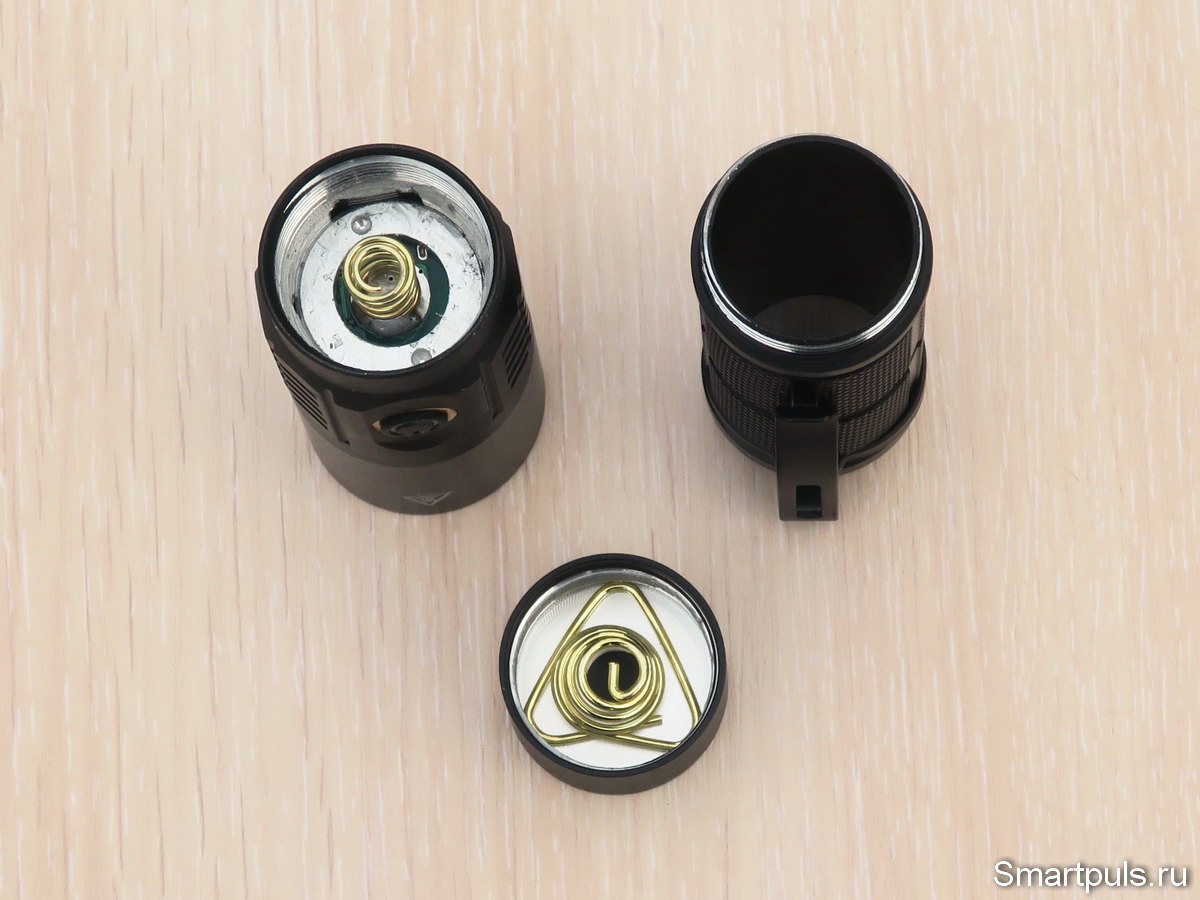

Фонарь очень легко можно разобрать на 3 части:

На фото видно, что положительный контакт для аккумулятора подпружинивается так же, как и отрицательный, что повышает надёжность контакта.

Разобрать фонарь дальше я не пытался во избежание возможных повреждений; но в головной части фонаря должна быть довольно сложная схема, включающая как контроллер заряда аккумулятора, так и схему управления собственно фонарём.

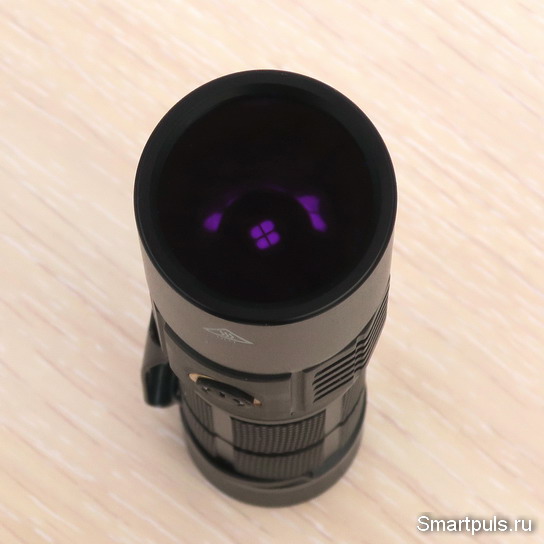

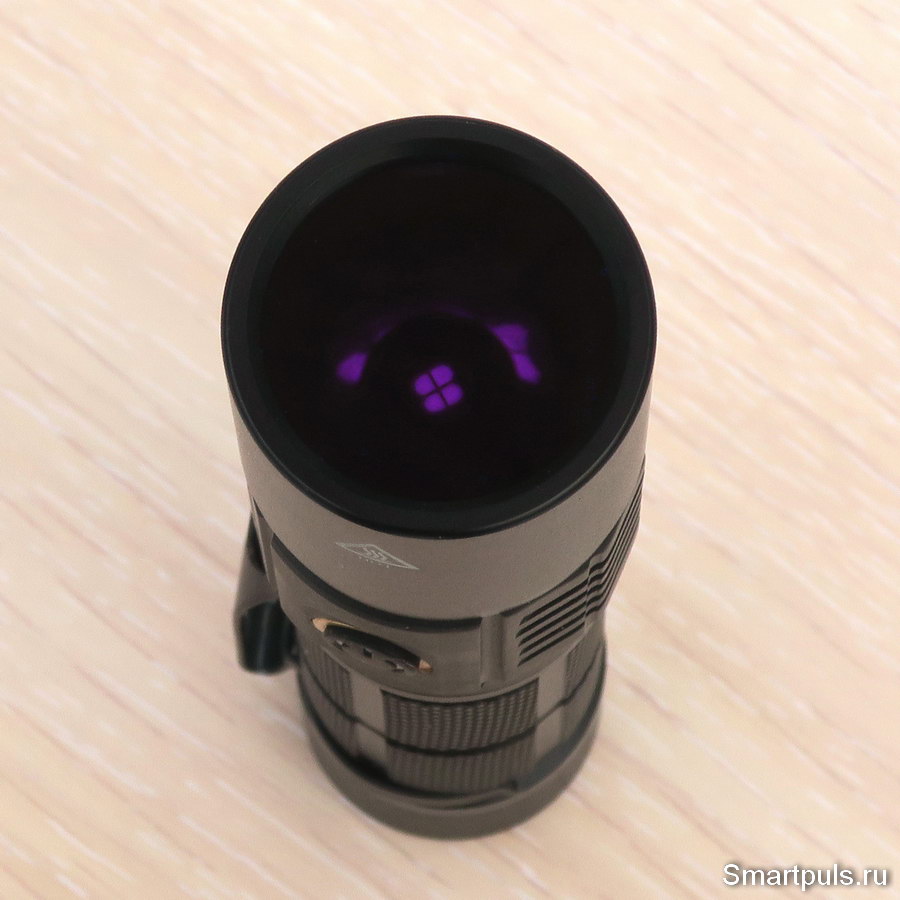

Смотреть на УФ-фонарь во включённом состоянии нельзя (возможен ультрафиолетовый ожог глаза), но сфотографировать его можно:

На фото видно, что УФ-светодиод по форме похож на цветок и состоит из четырёх чипов-"лепестков". По фото можно оценить размеры светодиода, они составляют примерно 3*3 мм (всего светодиода, а не отдельного "лепестка"). Какой-то слишком миниатюрный размер для заявленной 30-ваттной мощности!

Собственно, этот и сопутствующие вопросы будут рассмотрены в следующей главе.


2. Тест ультрафиолетового фонаря 365 нм

Начнём с самой зрелищной части - свечения различных объектов при освещении ультрафиолетом.

1. Светодиодная лампочка в упаковке

Кажется, что баллон лампочки в упаковке светится, хотя лампочка никуда не подключена.

Важно отметить, что мы видим именно свечение предметов, а не отражение от них ультрафиолетового света (он - невидимый; а отражением исходящей от фонаря крайне малой видимой составляющей можно пренебречь). Это явление называется флуоресценцией, которая является одним из вариантов более широкого понятия - люминесценции (любое излучение света телами без нагревания).

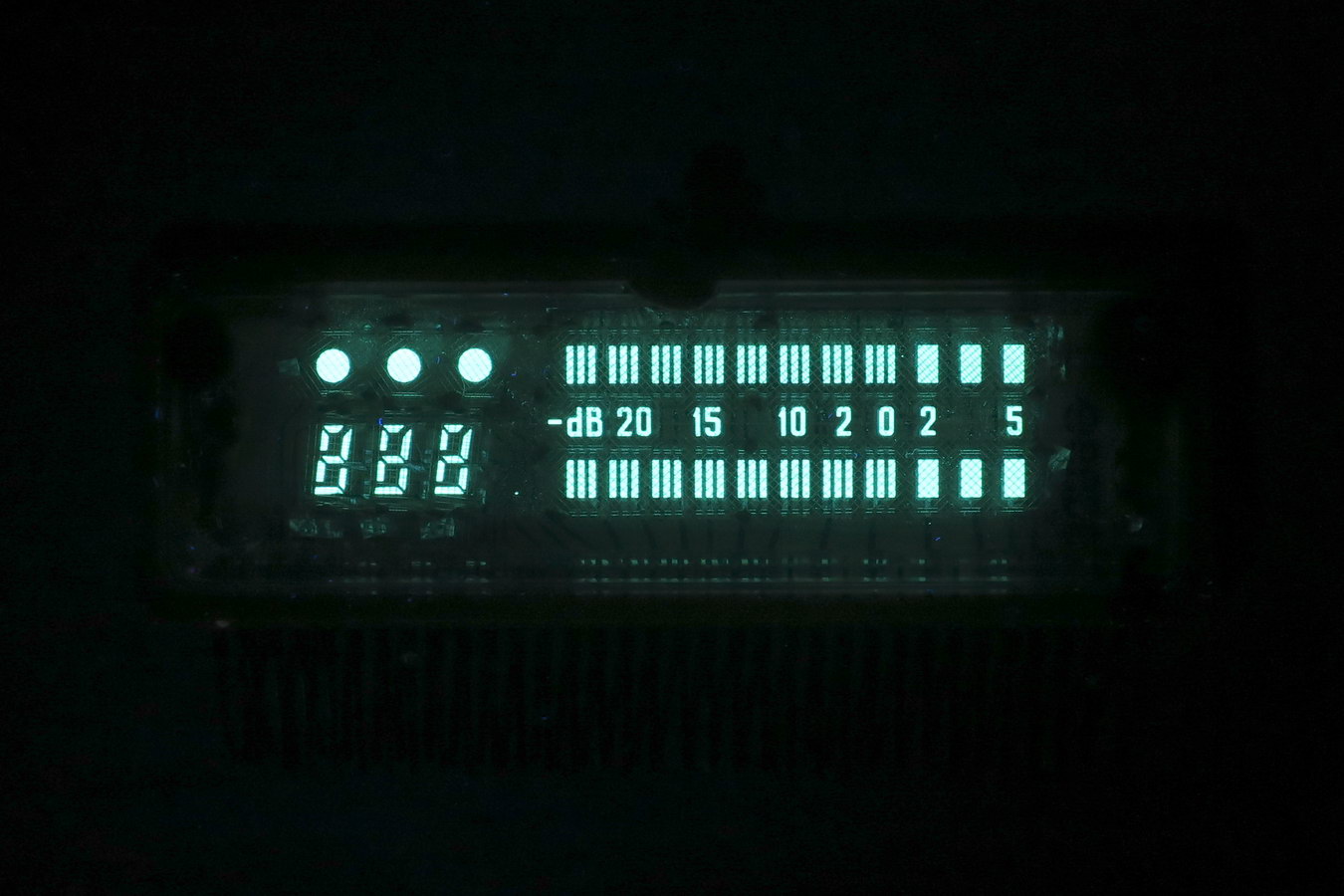

2. Вакуумный люминесцентный индикатор

Индикатор предназначался для индикации уровня звука. Подобного рода индикаторы сейчас стали редкостью, но полностью не исчезли (их вытеснили светодиодные и жидкокристаллические индикаторы).


3. Часы с фосфоресцирующими цифрами

Под собственно часами здесь расположены три циферблата "аналоговой" метеостанции (гигрометр, барометр, термометр); их цифры не светятся.


4. Групповая предметная съёмка

На этом фото: силиконовый браслет какого-то фитнес-клуба с надписью "Feel energy of life", керамическая кружка с изображением домохозяйки на кухне, зажигалка, зубная щётка.

Вот как выглядит эта композиция в обычном свете:

На что надо обратить внимание при сравнении этих снимков?

- Белая надпись на браслете в видимом свете стала чёрной в ультрафиолетовом;

- Белые детали ручки зубной щётки стали синими;

- Вид зажигалки каким-то чудом не изменился;

- Керамическая кружка светится. Это - большая редкость; больше ни одного светящегося в ультрафиолете предмета посуды найти не удалось. Зато на других предметах посуды в ультрафиолете до такой степени стали заметны даже мельчайшие загрязнения, что стало казаться, что посуду вообще никогда не мыли. :)


Теперь переходим к возможным практическим применениям ультрафиолетового фонарика 365 нм.

5. Проверка очков на наличие защиты от ультрафиолета

Для этой проверки просвечиваем очки, положив их на лист белой бумаги. На следующем снимке слева - обычные стеклянные очки с диоптриями, а справа - спортивные пластиковые велоочки:

Как можно увидеть на фото, стеклянные очки ультрафиолет частично пропустили, а пластиковые спортивные очки его полностью задержали.


6. Проверка солнцезащитного крема на защиту от ультрафиолета

Для этого намазываем на ладони один или два-три пальца солнцезащитным кремом, а остальные оставляем "как есть", после чего светим ультрафиолетовым фонариком:

На этом фото намазанный солнцезащитным кремом палец стал абсолютно чёрным, т.е. полностью поглотил ультрафиолетовое излучение. Ставим такому крему жирный плюс!

Для порядка можно было бы проверить и влагостойкость крема, для чего руку следовало несколько минут пополоскать в воде комнатной температуры, но было лень.


7. Проверка денег

В этом тесте изучим воздействие ультрафиолета на наш любимый предмет - на деньги!

Начнём с самой "вражеской" валюты - долларов нового образца:

На "двадцатке" светится только узкая зелёная полоса слева, зато светится ярко.

На "стольнике" светятся две полосы: узкая красная полоса слева от лица Франклина и широкая синяя полоса справа; но светятся они бледно. В отличие от проверяемых далее валют, здесь нет светящихся нитевидных включений.


Теперь переходим к чуть менее "вражеской" валюте - Евро.

Евро светятся не ярко, но красиво! Есть светящиеся нитевидные включения разных цветов.


Наконец, переходим к отечественным рублям. Здесь же проверим отличие УФ-фонаря 365 нм от фонаря 395 нм.

Здесь на каждой купюре видны ярко светящиеся крупные области; а также одноцветные нитевидные включения.

Интересно, что нижняя часть ярких светящихся областей обладает ещё и эффектом послесвечения (не сильным, но заметным).

Теперь - те же купюры, но в свете УФ-фонарика с длиной волны 395 нм:

Хотя длина волны отличается меньше, чем на 10%, отличия в картинке - очень большие: почти исчезли крупные области с сильным желто-зелёным свечением. Чуть заметными остались только те области этих фигур, которые обладают послесвечением (хотя и коротким - до 2 секунд).

Осталось только свечение герба в левом верхнем углу 5000-ной купюры и нитевидных включений.


После этих относительно зрелищных экспериментов осталось провести только несколько чисто технических тестов.

8. Проверка мощности УФ-фонаря 365 нм

Мощность, потребляемая УФ-фонариком от источника питания (аккумулятора), оказалась очень сильно зависящей от напряжения источника. Похоже, что никакой системы стабилизации в фонаре нет. Далее - несколько замеров потребляемого тока в пределах входных напряжений от 3.2 В (соответствует заряду аккумулятора 0%) до 4.2 В (соответствует заряду аккумулятора 100%).

Входное напряжение 3.2 В - ток 0.32 А

• 3.7 В - 0.78 А,

• 4.2 В - 1.87 А.

Итого, в самом максимальном случае потребляемая мощность составила 7.9 Вт, что довольно мало похоже на обещанные 30 Вт. Да и сама конструкция фонаря мало рассчитана на отвод такой рассеиваемой мощности.

В режиме малой мощности (по повторному нажатию кнопки включения) величина потребляемого тока снижается примерно в 4 раза.


9. Максимальный ток зарядки составил ровно 1 А. Так что для его зарядки подойдёт любое зарядное устройство для мобильного телефона, рассчитанное на выходной ток 1.5 А или выше (необходимый запас и поправка на "китайские Амперы").

В процессе зарядки кнопка включения моргает красным цветом.


10. Форма пятна луча УФ-фонаря зависит от расстояния до освещаемой поверхности.

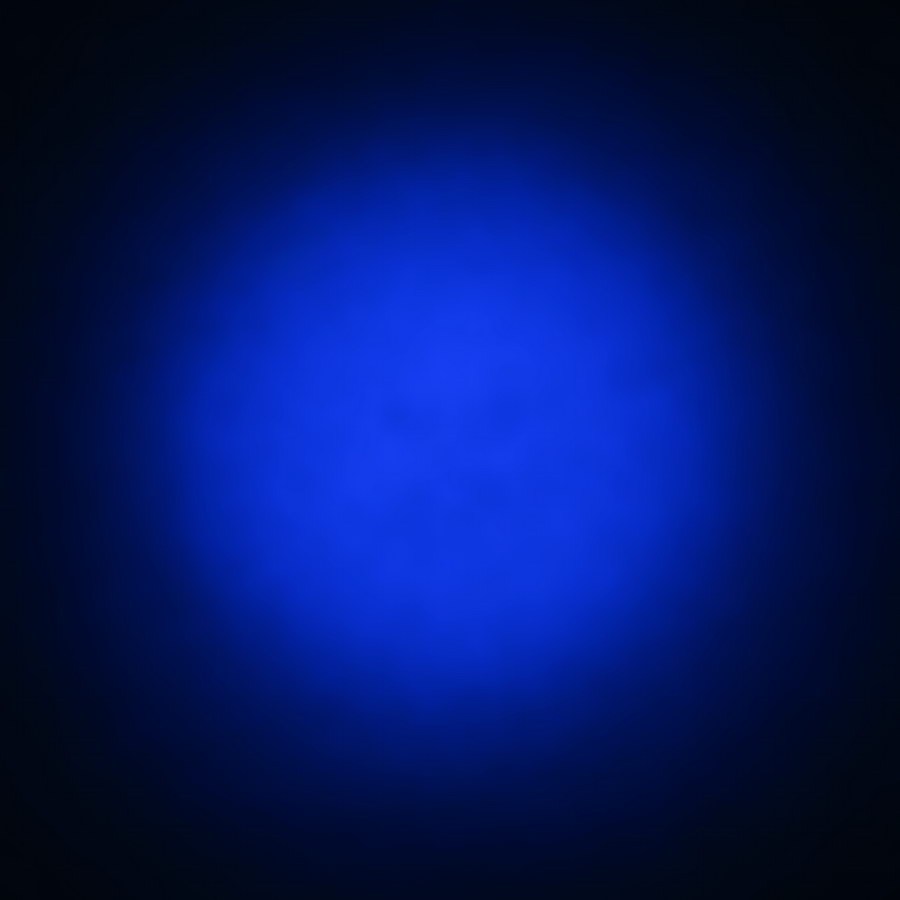

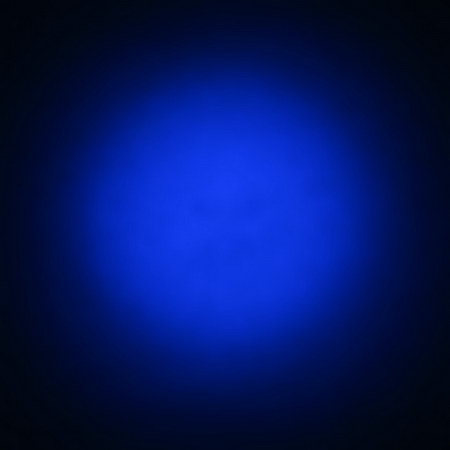

На малых расстояниях (примерно до 75 см) это - круг с плавно затухающими краями:

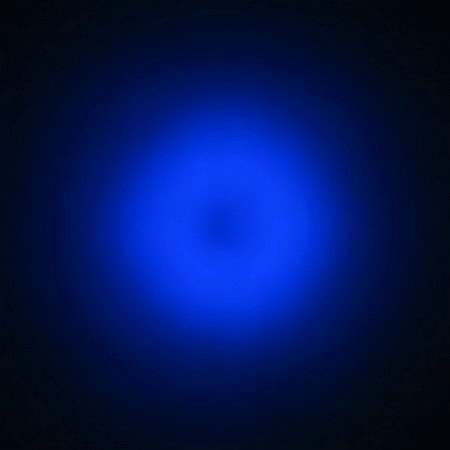

На больших расстояниях в центре луча возникает область с пониженной яркостью, но никаким применениям фонаря это не мешает:

Ширина луча - небольшая, не свыше 10 градусов. Это - не хорошо и не плохо, это просто факт, значение которого в разных обстоятельствах может быть как положительным, так и отрицательным.

Пожалуй, теперь можно перейти к итогам.

Окончательный диагноз

Протестированный ультрафиолетовый фонарь 365 нм оставил противоречивые чувства.

С одной стороны - честная длина волны 365 нм (так не всегда бывает), возможность широкого спектра применений в учебных и практических целях (люминесценция - очень интересная тема, особенно - для изучающих физику). Из непроверенных возможностей использования надо добавить возможность применения для отвердения ультрафиолетовых клеев (должно работать).

С другой стороны - мощность, оказавшаяся почти в 4 раза ниже заявленной; и плюс к этому сильная зависимость яркости от напряжения на аккумуляторе (отсутствие какой-либо стабилизации).

Но зато к плюсам можно добавить наличие встроенного контроллера заряда с универсальным разъёмом USB-C и двух режимов яркости (нормальная и сниженная).

В целом можно констатировать небольшое превышение "плюсов" над "минусами"; хотя и обидно в очередной раз, что китайские Ватты, Амперы, Герцы и т.д. могут столь сильно отличаться от таковых единиц измерения в традиционной метрической системе. :)

Протестированный ультрафиолетовый фонарик 365 nm можно купить на Алиэкспресс, например, у этого продавца. Цена на дату обзора - около $13 (в дальнейшем может меняться, проверяйте!). Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158
