   В кабинете патологоанатома. Вскрытие (разборка) литий-ионного аккумулятора.

   Сегодня на приёме у нашего патанатома литий-ионный аккумулятор Nokia BL-5B из одноименного смартфона Nokia. Аккумулятор несколько лет прослужил верой и правдой, но некоторое время назад вспучился и перестал держать заряд. Царствие ему небесное!

   Воспользуемся этим несчастным случаем для пополнения копилки наших знаний об аккумуляторах. Многие интересуются, как устроен литий-ионный аккумулятор. Проведем разборку литий-ионного (Li-ion) аккумулятора.

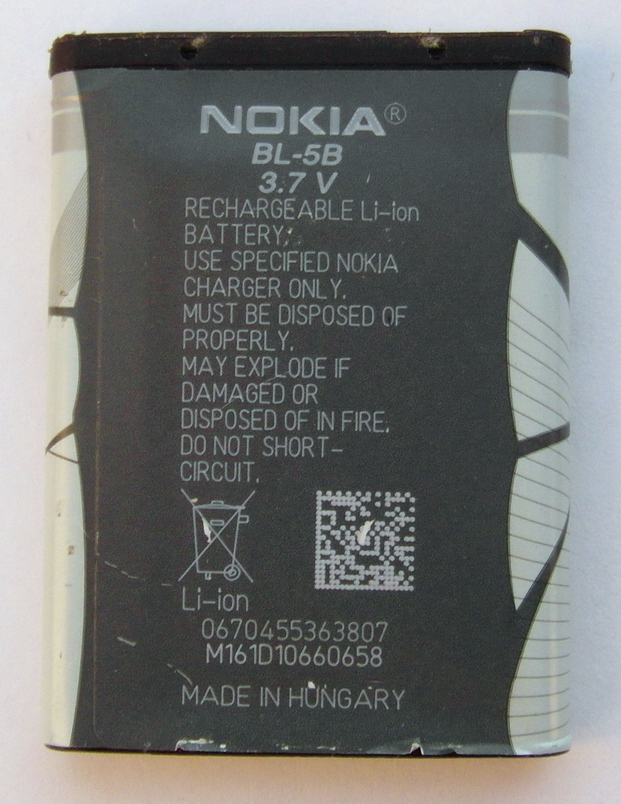

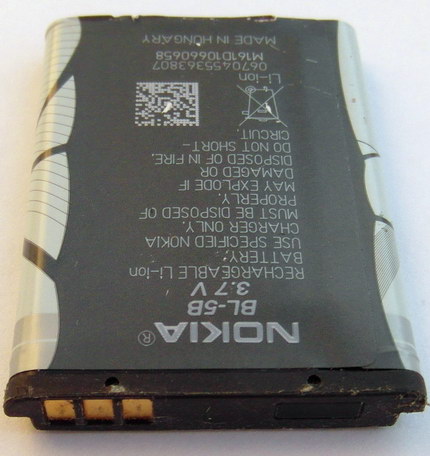

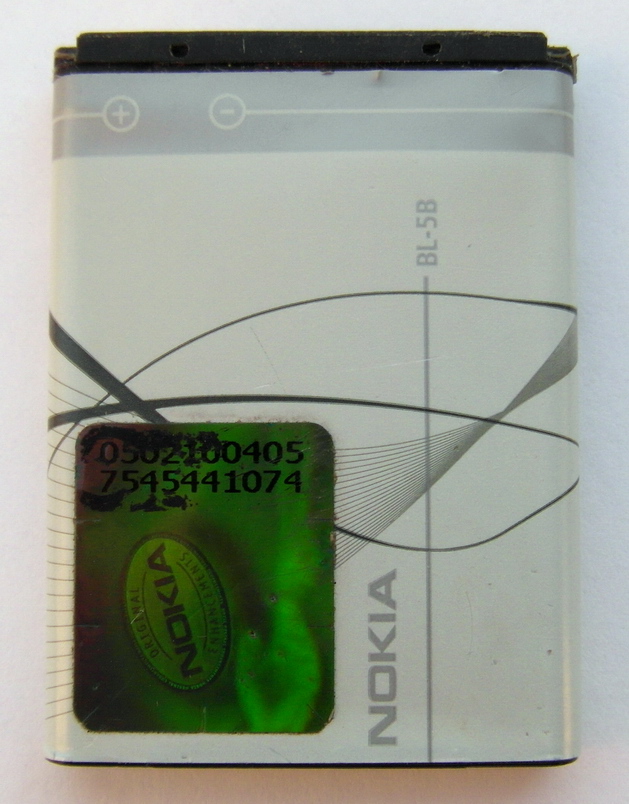

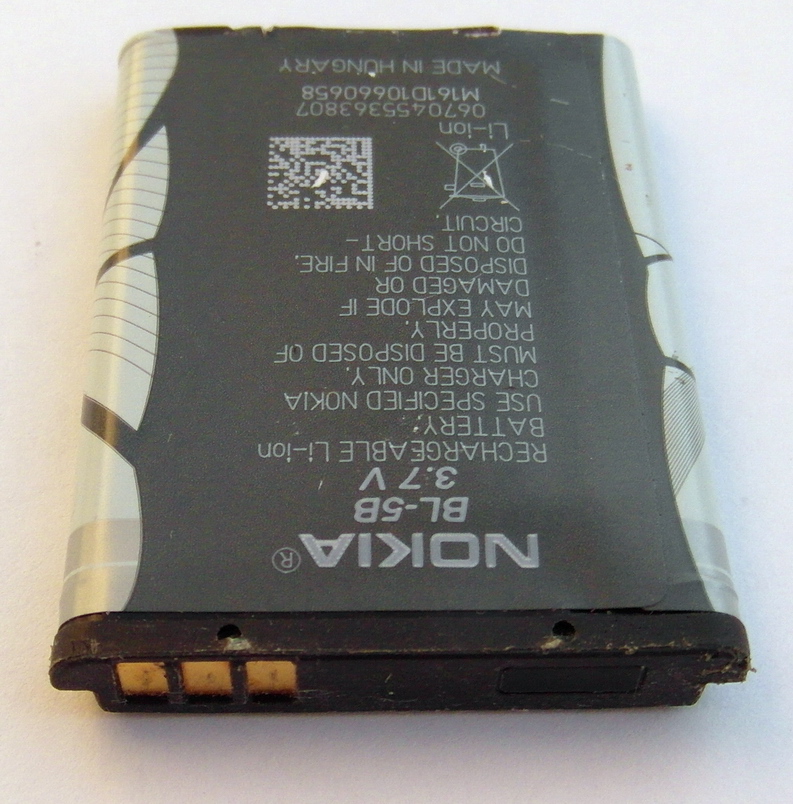

   Так выглядит наш клиент спереди, сзади и со стороны контактов:

    Устройство литий-ионного (li-ion) аккумулятора на примере nokia bl-5b Литий-ионный (li-ion) аккумулятор для смартфонов nokia bl-5b li-ion аккумулятор  nokia bl-5b для смартфонов

   Сделано в Европе (Венгрия), голограмма, все дела.

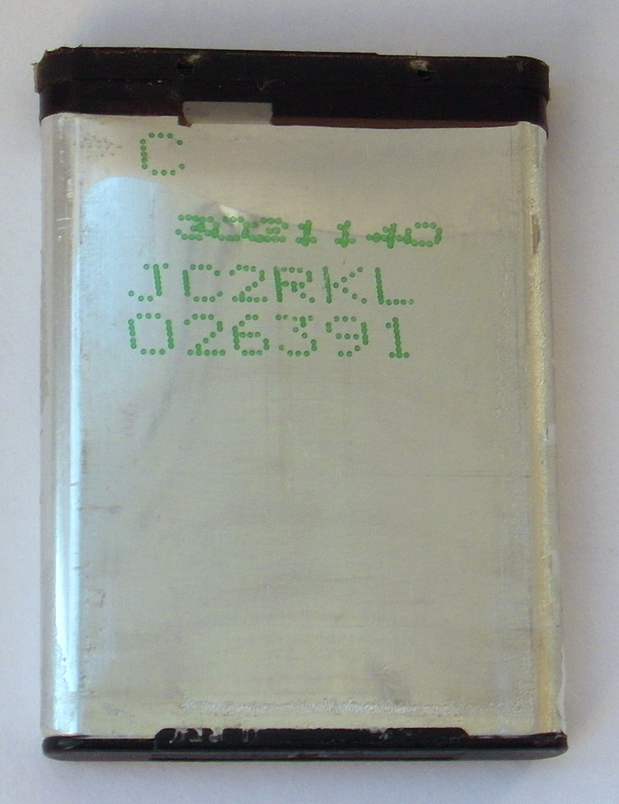

   Теперь - сдираем пластиковую обертку с маркировкой, и смотрим на голое тело клиента. Слабонервных, женщин и детей просим удалиться J.

    li-ion аккумулятор  nokia bl-5b для смартфонов

  Литий-ионный аккумулятор представляет собой герметичную металлическую "банку" с заводской маркировкой; сверху находится пластиковая "крышка" с контактами, а снизу - чисто декоративная "подставка".

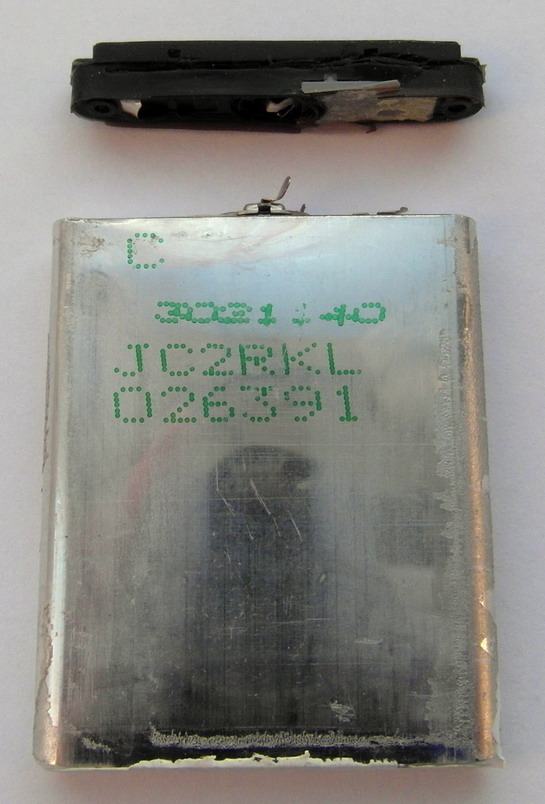

  Отдираем эти пластиковые детали, попутно разрывая контактные проводники. Они нам больше не пригодятся.

    Разборка (литий-ионного) li-ion аккумулятора nokia bl-5b для смартфонов

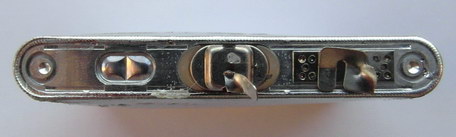

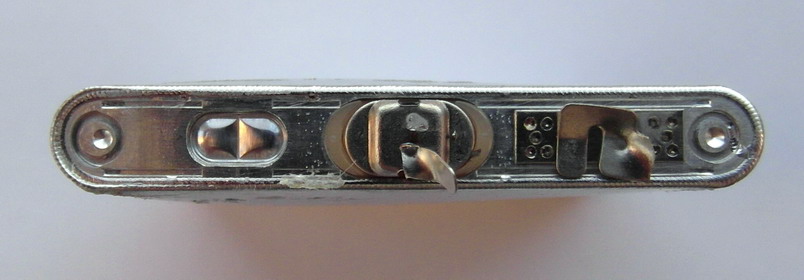

   А так выглядит "банка" аккумулятора сверху:

    Разборка (литий-ионного) li-ion аккумулятора nokia bl-5b для смартфонов

  В центре и справа банки - контакты; а слева, в виде овала с просечкой, - предохранительное "окно" (клапан). При повышении внутреннего давления оно должно лопнуть, тем самым предотвращая от взрыва весь аккумулятор в целом.

  Теперь обращаем внимание, что баланс по количеству контактов - не сходится. К аккумулятору подходят 3 контакта, а к "банке" - только два! Куда делся ещё один?!

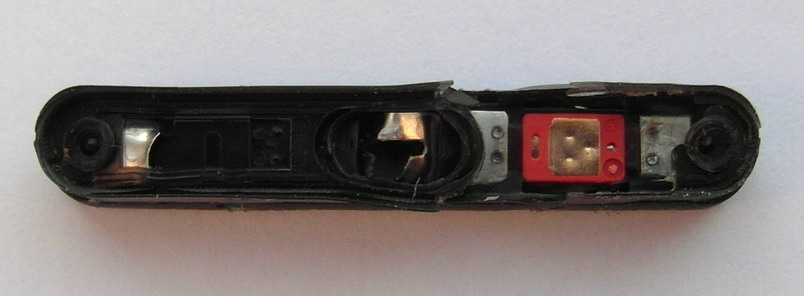

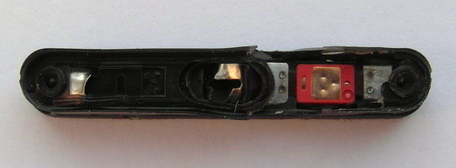

  А вот посмотрите на оторванную пластиковую "крышечку" аккумулятора:

    Разборка (литий-ионного) li-ion аккумулятора nokia bl-5b для смартфонов

   Обратите внимание на красную деталь с золотистым прямоугольником, расположенную справа. Это ни что иное, как термопереключатель (termoswitch). Вот к нему-то и идет третий (средний) контакт аккумулятора! Другим своим контактом термосвитч соединен с "минусом" аккумулятора.



   Этот термосвитч - простое механическое устройство. Внутри находится биметаллическая мембрана, которая при нагреве изгибается и замыкает контакты, сообщая тем самым "наружу" о перегреве аккумулятора.
   В нормальном положении контакты - разомкнуты. Поэтому при "прозвонке" контактов может показаться, что средний контакт аккумулятора ни с чем не соединён.

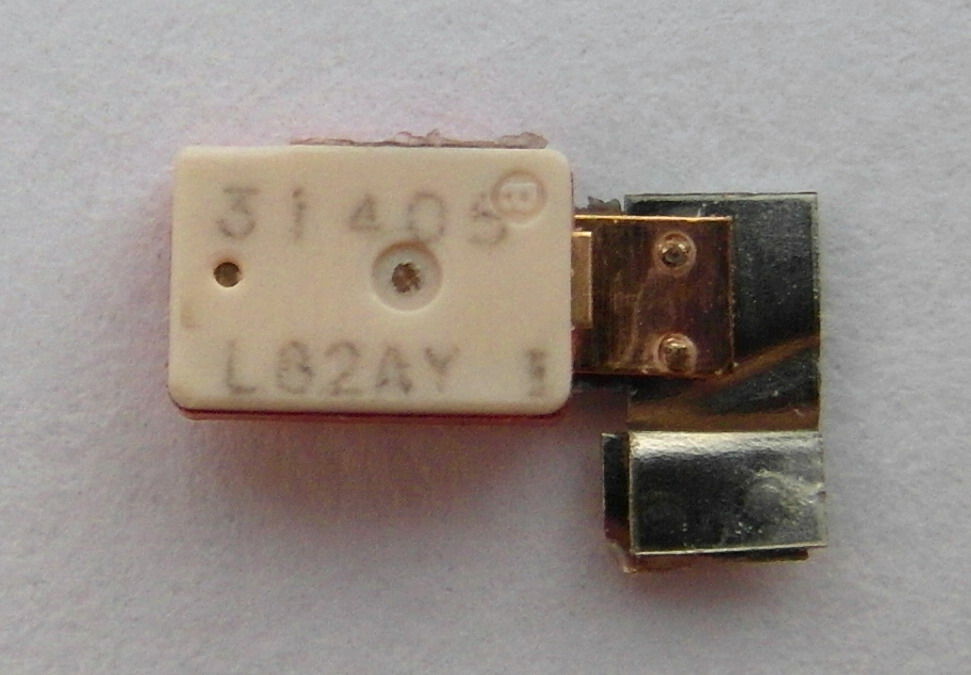

   Выламываем термосвитч и смотрим на его маркировку, расположенную на обратной стороне:

   Termoswitch L82AY

   Таким образом, установлен тип термосвитча - L82AY.

   Надо к этому добавить, что не все литий-ионные (Li-ion) и литий-полимерные (Li-pol) аккумуляторы построены по такой же схеме термозащиты. Некоторые аккумуляторы имеют не термопереключатель, а полноценный термодатчик, позволяющий измерить температуру аккумулятора. А некоторые - не имеют вообще никакого элемента контроля температуры. Такие аккумуляторы легко отличить по наличию только двух контактов на аккумуляторе (или двух проводов, идущих от аккумулятора).

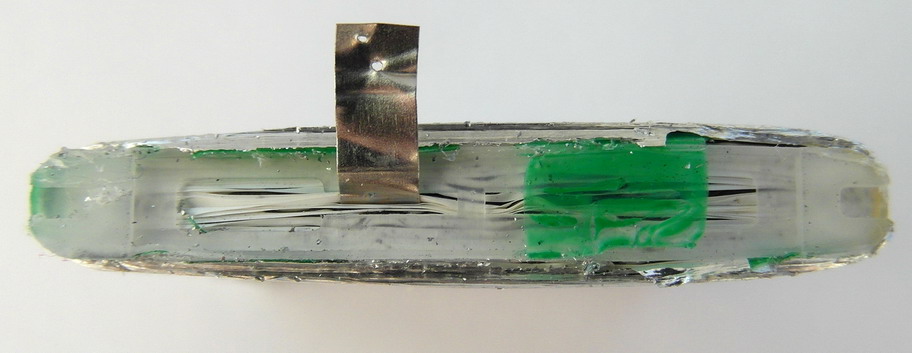

   Далее - спиливаем верхнюю часть "банки", и смотрим, что там внутри:

   Раскрытый литий-ионный (Li-ion) аккумулятор

   На этом фото видно, что в результате вспучивания аккумулятора отдельные слои "начинки" аккумулятора разошлись между собой.

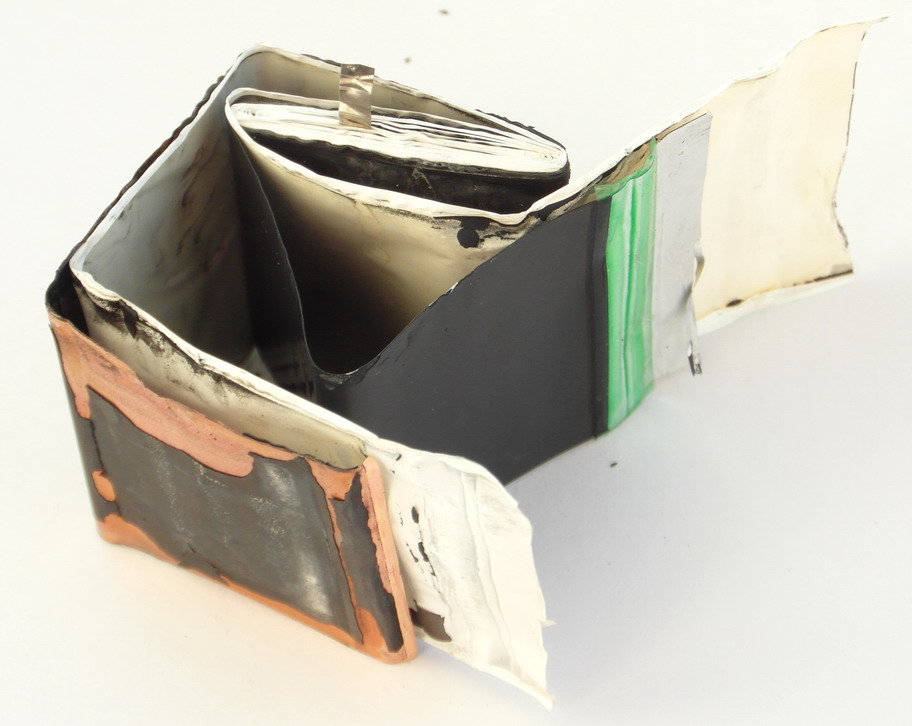

   Теперь - окончательно раздираем "банку" и достаем её "начинку":

   Электроды литий-ионного (Li-ion) аккумулятора

   "Начинка" аккумулятора представляет собой свернутые в рулон четыре ленты: алюминиевую фольгу со слоем пористого углерода (положительный электрод), медную фольгу (отрицательный электрод, тоже со слоем пористого углерода) и два слоя мембраны-разделителя, "прозрачного" для ионов лития. Эта конструкция очень сильно напоминает конструкцию "классического" электролитического конденсатора. Кто разбирал их - тот подтвердит, а кто не разбирал - лучше этого и не делайте: некоторые виды электролитов вредны для здоровья.

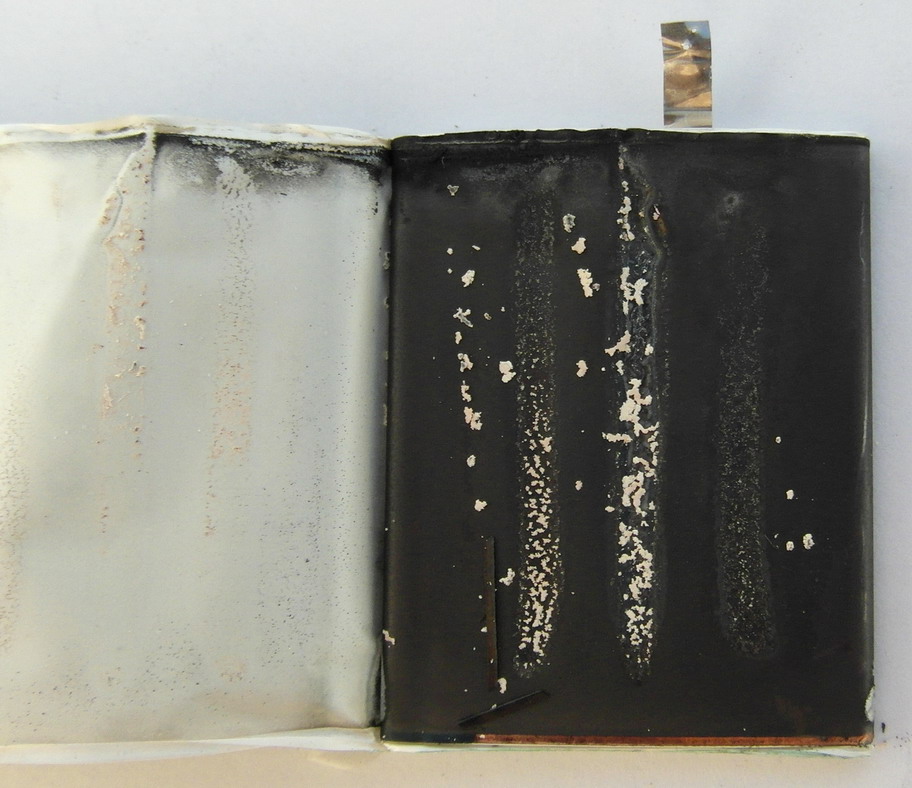

  В некоторых местах межвиткового пространства заметны повреждения с вкраплениями мелких белых хлопьев:

   Повреждения литий-ионного аккумулятора

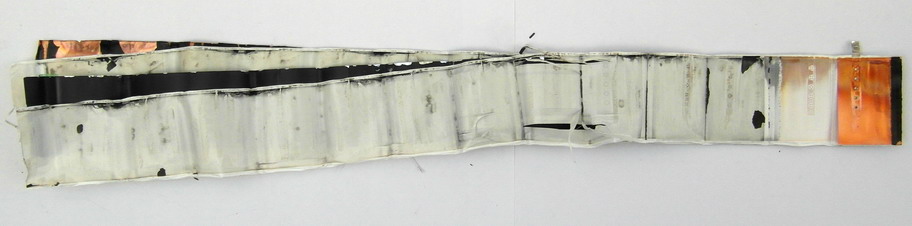

   Далее - полностью разматываем рулон аккумулятора:

   Литий-ионный (Li-Ion) аккумулятор в разобранном виде

   Длина рулона оказалась чуть менее 50 см. Видимо, в "их" единицах измерения длина должна была составлять ровно 20 дюймов.

   Итак, пора огласить итоги и выводы.

   Наш клиент всю жизнь проработал в одном и том же смартфоне, и потому никогда не имел возможности нарушить режим эксплуатации. Тем не менее, и его настиг неизбежный конец в виде выхода из строя.

   Таким образом, констатируем, что устройства со съемными аккумуляторами имеют преимущество перед устройствами с несъемными аккумуляторами. У последних, чтобы решить проблему с аккумулятором, для замены придется обратиться в сервис-центр. А у первых - просто вытащить старый и вставить новый аккумулятор.

   Вскрытие проводил

Ваш Доктор.
