   В кабинете патологоанатома. Как устроена антикражная бирка (патологоанатомическое вскрытие (разборка)


Просьба ни в коем случае не считать этот материал руководством к действию: в Сибири воздух свежий, но климат суровый!

Это - только рассказ о простом и остроумном устройстве, помогающем приучить население жить честно и по совести. :)

Антикражные бирки бывают двух видов: наклейки (одноразовые) и разборные антикражные метки (многоразовые).

В статье речь пойдёт именно о последнем варианте - многоразовых разборных антикражных метках, часто называемых "магнитами на одежду"; хотя на самом деле не менее часто они применяются на бутылках (прикрепляются к горлышку бутылки).

Противокражная бирка состоит из двух частей: одна часть содержит внутренний механизм и электронику, а вторая - просто гвоздик с большой пластиковой шляпкой. Эти части соединяются между собой с помощью упомянутого гвоздика, который протыкает одежду  и соединяет две части бирки так, что они находятся по разные стороны ткани.

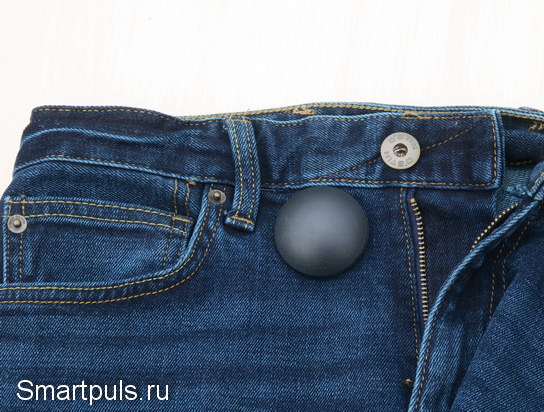

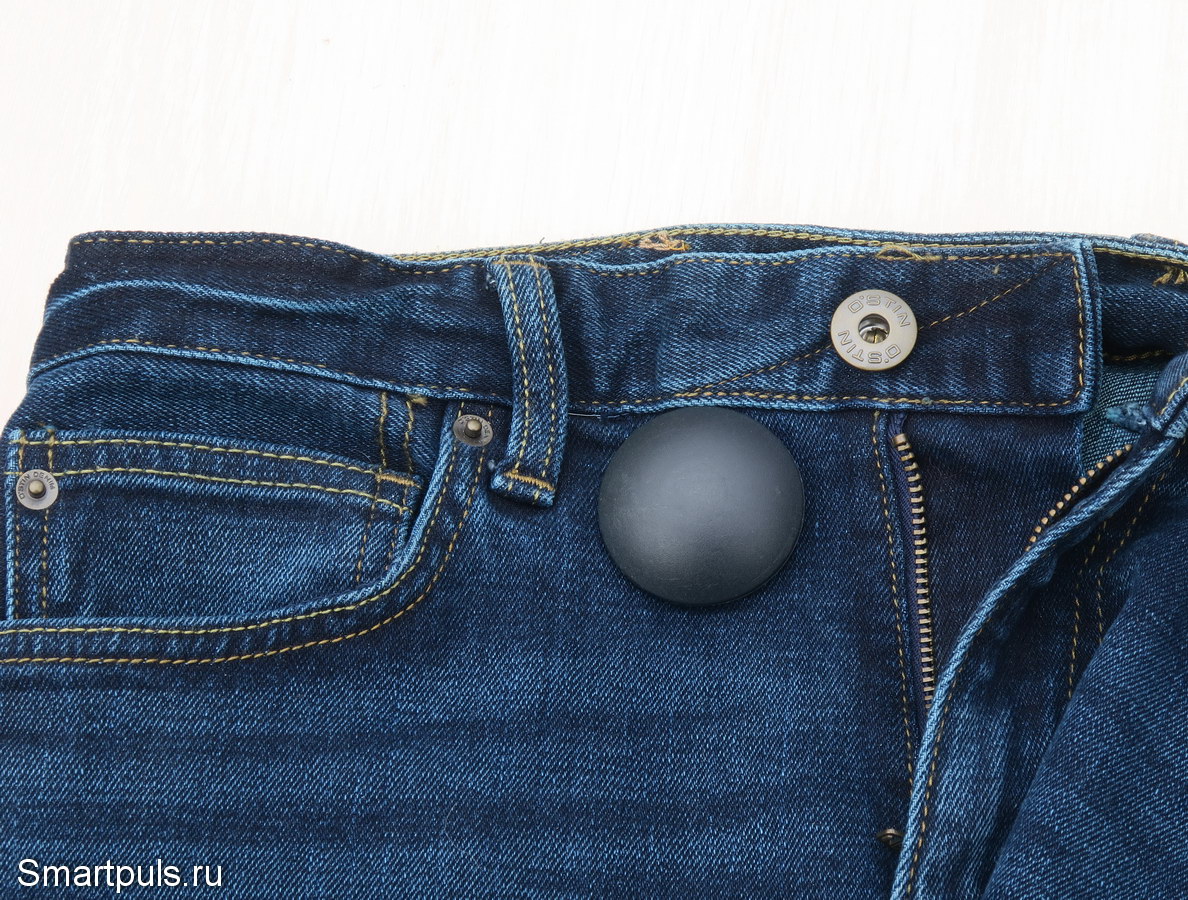

На одежде эта конструкция выглядит так:

Гвоздик в ответной части бирки - тонкий, поэтому одежду не повреждает.

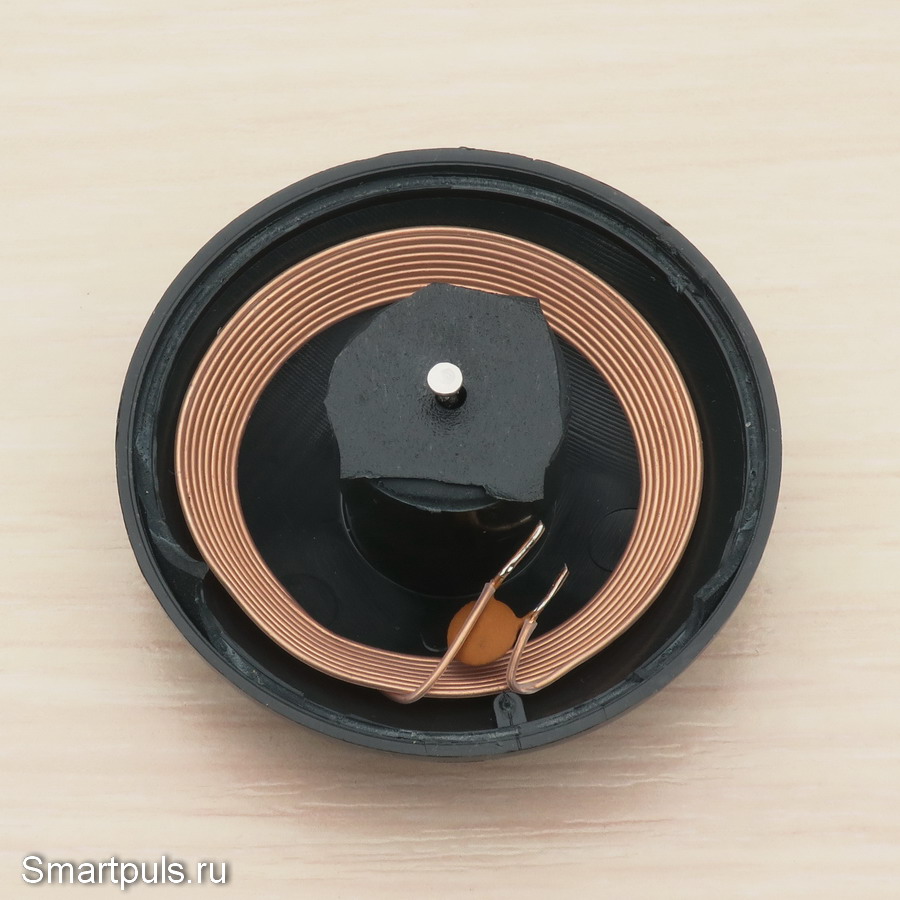

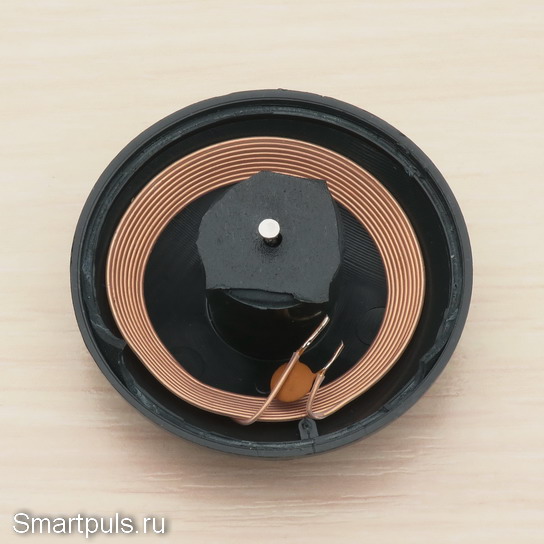

Поскольку корпус основной части бирки (с механизмом и электроникой) склеен очень прочно, то пришлось его просто взломать с помощью тонкой отвёртки. Вот что оказалось внутри:

Итак, бирка (она же официально "противокражный датчик радиочастотный") оказалась состоящей из двух независимых частей.

Одна часть, которую видно на фото, - это электроника. Вся электроника состоит из крупной катушки индуктивности и конденсатора, номинал которого не обозначен.

То есть, по существу здесь находится обычный колебательный контур, знакомый с детства из учебников физики (если кто их открывал).

Особенность этого колебательного контура - его крупные размеры с большим отверстием посередине. Такая конструкция решает сразу две задачи: во-первых, колебательный контур может легко улавливать и накапливать электромагнитную энергию на частоте резонанса; а во-вторых, также легко её излучает во внешнее пространство после прекращения внешней "подкачки".

А уже из этого проистекает наиболее вероятный принцип действия системы обнаружения метки при проходе между рамками магазина.

Рамки излучают последовательность импульсов на резонансной частоте бирки, а в промежутках между импульсами "слушают" ответ бирки (её собственные электромагнитные колебания). Если ответ "слышен", то, значит, бирка где-то рядом, и включается тревога!

Такая вот "проверка по звону".

Кстати, в описании этих противокражных датчиков указана их рабочая частота - 8.2 МГц. Цена составляет от 4300 рублей за 500 штук (на дату составления статьи).

Противокражный датчик бутылочный стоит дороже (300 руб. за 10 шт.) и работает почему-то на значительно более низкой частоте (58 КГц). Возможно, там применён датчик с иным принципом действия - акустомагнитным.

Но главным расходом, конечно, будет оборудование рамок-детекторов. Цена типовой антикражной системы Nedap FL 45 - 17000 рублей, блок управления к ней - от 16000 рублей. Цитата из описания системы:

"Оснащена современными цифровыми технологиями, позволяющими подстраиваться под окружающие помехи и работать без настройки в данных условиях до 3-5 лет. Подключается до 4-х рамок к одному блоку управления (Nedap SQ, FL, X2 Mono или NCC совместно с XQ TX-RX). Имеется возможность оснащения: пультом принудительного срабатывания, выносной сигнализацией, счетчиком посетителей, системой обнаружения фольгированных сумок (это для особо умных - прим. Smartpuls.ru) и LAN модулем для удалённого управления антикражной системой."

Кроме того, существуют системы обнаружения проноса сильных магнитов в торговый зал (хотя обычно с этой задачей справляется и система обнаружения фольгированных сумок, так как магниты съёмников представляют собой массивный металлический предмет). В общем, лучше не экспериментируйте: в тюрьме кормят регулярно, но плохо.

Вернёмся же к техническим вопросам "начинки" антикражного датчика.

Механическая часть бирки спрятана в цилиндрике, расположенном в её середине. Он тоже склеен хорошо, из-за чего пришлось его надпилить по периметру, а потом взломать.

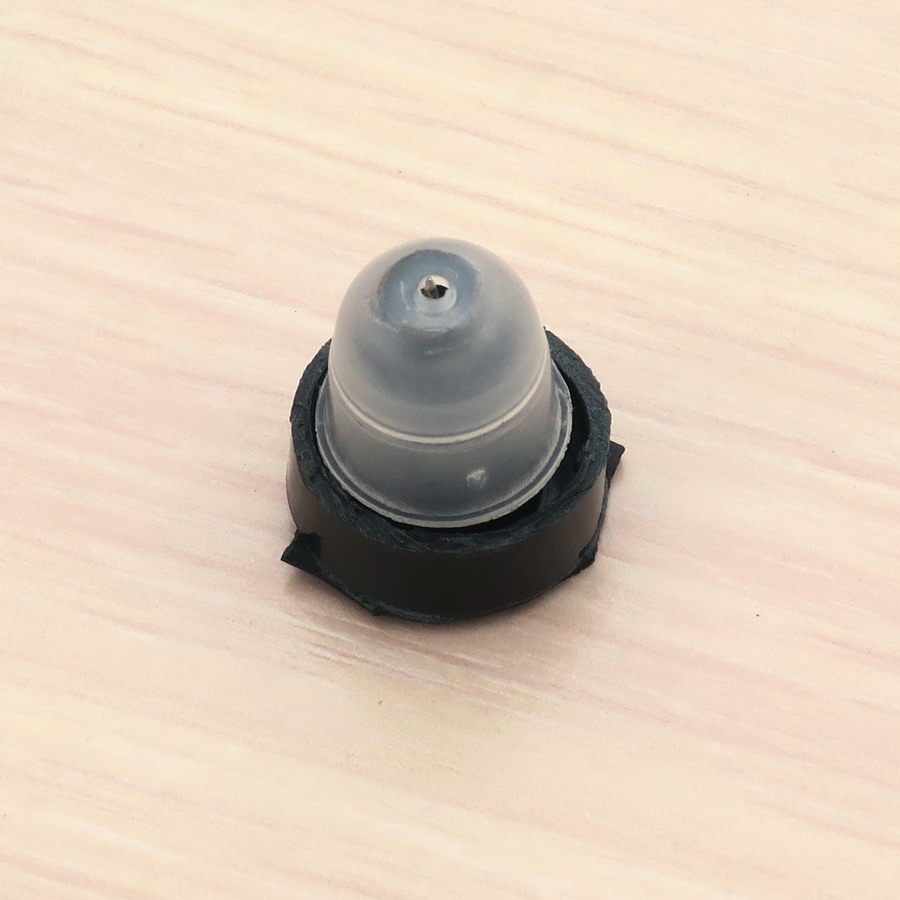

Вот результат (половинка цилиндра с механизмом):

Чтобы механизм не рассыпался, он накрыт полиэтиленовой крышечкой.

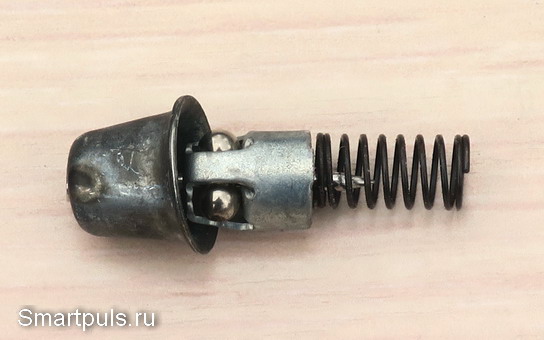

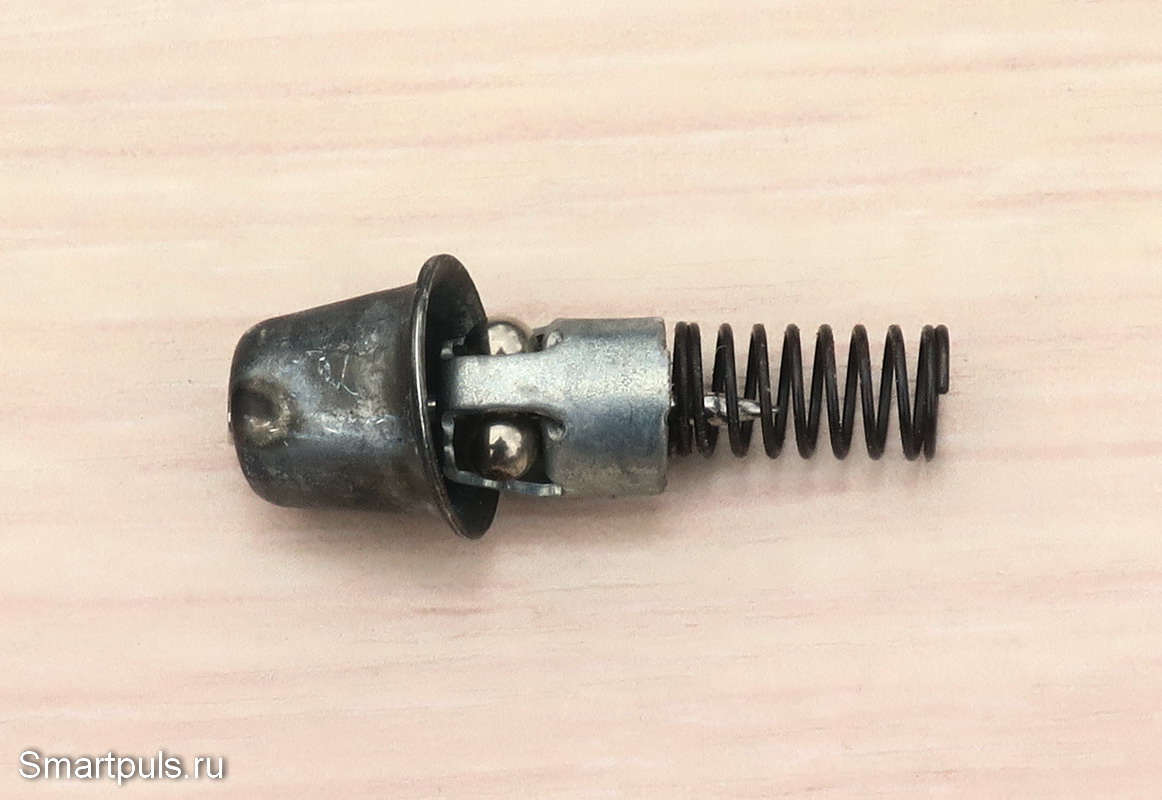

Если её снять, то можно извлечь и рассмотреть устройство механизма:

Итак, механическая часть бирки состоит из двух конусов, один из которых подпружинивается к другому.

В малый из конусов вставлены 3 шарика, которые образуют своего рода "самозаклинивающийся" механизм. Если пытаться вытащить гвоздик, то он он будет ещё сильнее сближать конусы друг с другом; шарики будут ещё сильнее сдавливать гвоздик, и так далее до полного ступора.

Чтобы расклинить механизм, нужно отодвинуть малый конус от большого, и делается это с помощью сильного магнита, расположенного в столике у кассирши (так называемый съёмник датчиков). Вот так и работает механизм противокражной бирки.

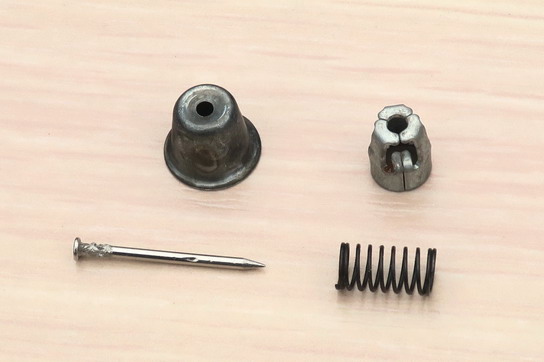

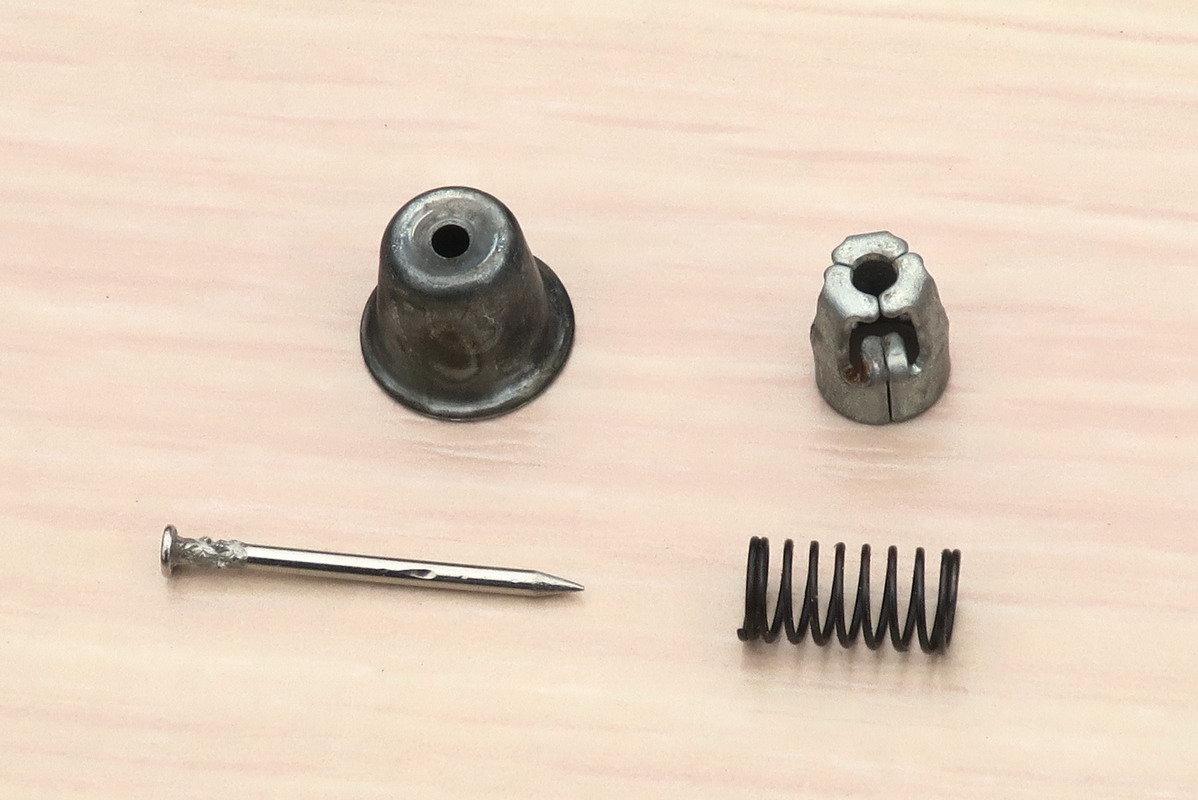

Для порядка взглянем на составные части механизма противокражной метки, разложенные отдельно друг от друга (кроме шариков, они всё время скатывались):

В заключение статьи ещё раз напоминаю просьбу не пытаться использовать полученную информацию в корыстных целях: ст. 158 УК РФ обещает за это до 2-х лет лишения свободы; в крупном размере - до 6 лет; в особо крупном - до 10 лет.

  Ваш Доктор.
 31 марта 2023 г.
