Электронный цифровой штангенциркуль: к хорошему привыкаешь легко, а отвыкать потом не захочется!

Тонкости системы питания штангенциркуля, о которых надо знать

Предисловие

После многих лет эксплуатации захотелось мне заменить мой добрый старый железный штангенциркуль на электронный. Нужно же идти в ногу с техническим прогрессом, а не цепляться за технологии 200-летней (!) давности!

(кликнуть для увеличения; откроется в новом окне)

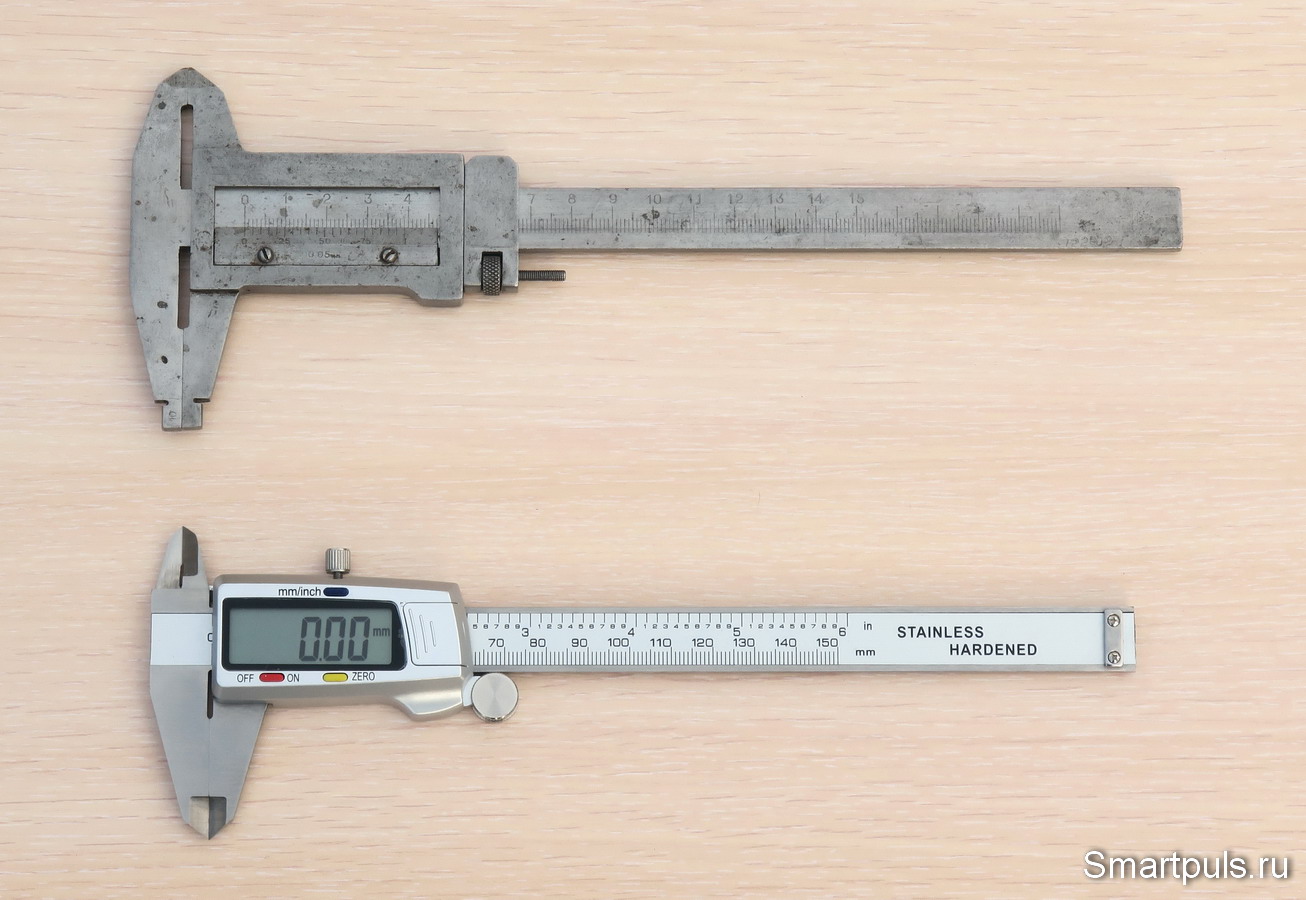

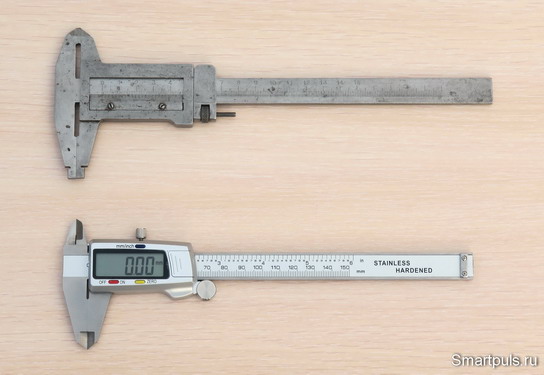

На фотографии изображены мой старый и новый штангенциркули. Старый (нониусный) штангенциркуль имеет несколько потрёпанный внешний вид, что не удивительно; поскольку он прослужил верой и правдой несколько десятилетий (!) перед покупкой нового.

Главные недостатки классического (нониусного) штангенциркуля - относительно невысокая точность (0.1 - 0.05 мм), а также некоторый субъективизм в измерениях (совпадение делений оценивается "на глазок"), и в целом усложнённый и напрягающий (для зрения) процесс измерения.

В цифровом электронном штангенциркуле всё проще и удобнее: показания получаются сразу в готовом виде и отображаются крупными и хорошо читаемыми цифрами; и плюс к тому получается возможность проведения не только абсолютных, но и относительных измерений (определения разности размеров).

В обзоре также коснёмся важного факта касательно системы его питания, которая окажется совсем не так проста, как можно изначально подумать.

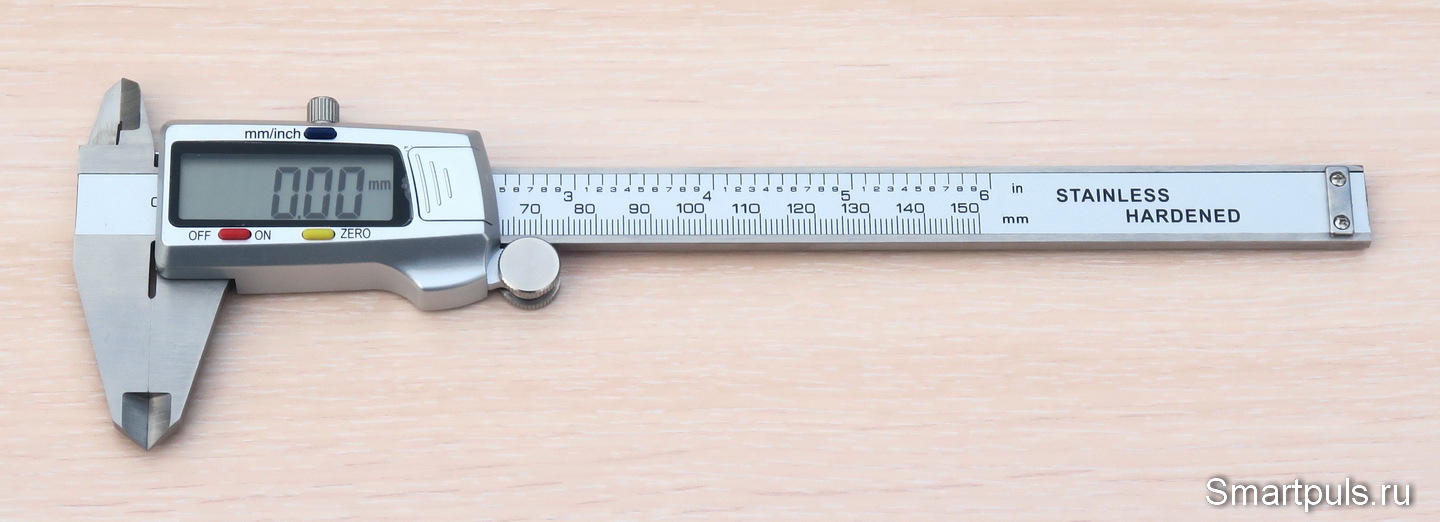

Конструкция и характеристики электронного цифрового штангенциркуля

Основа конструкции - та же, что и у обычных дедовских штангенциркулей: линейка, рамка, губки, штырь глубиномера.

Главная разница - в рамке: здесь у цифрового штангенциркуля расположена вся электронно-измерительная часть.

Сейчас в продаже имеются штангенциркули, изготовленные из пластика; но тестируемый штангенциркуль изготовлен "как положено" - из закалённой стали (кроме рамки).

Технические характеристики тестируемого электронного цифрового штангенциркуля:

Диапазон измерений: 0-150 мм;

Единицы измерения: миллиметры, дюймы;

Разрешение: 0.01 мм;

Точность: ±0.02 мм (<100 мм), ±0.03 мм (>=100 мм);

Повторяемость результатов: 0.01 мм;

Дисплей: жидкокристаллический (LCD), без подсветки;

Элемент питания: LR44 (180 мА*ч).

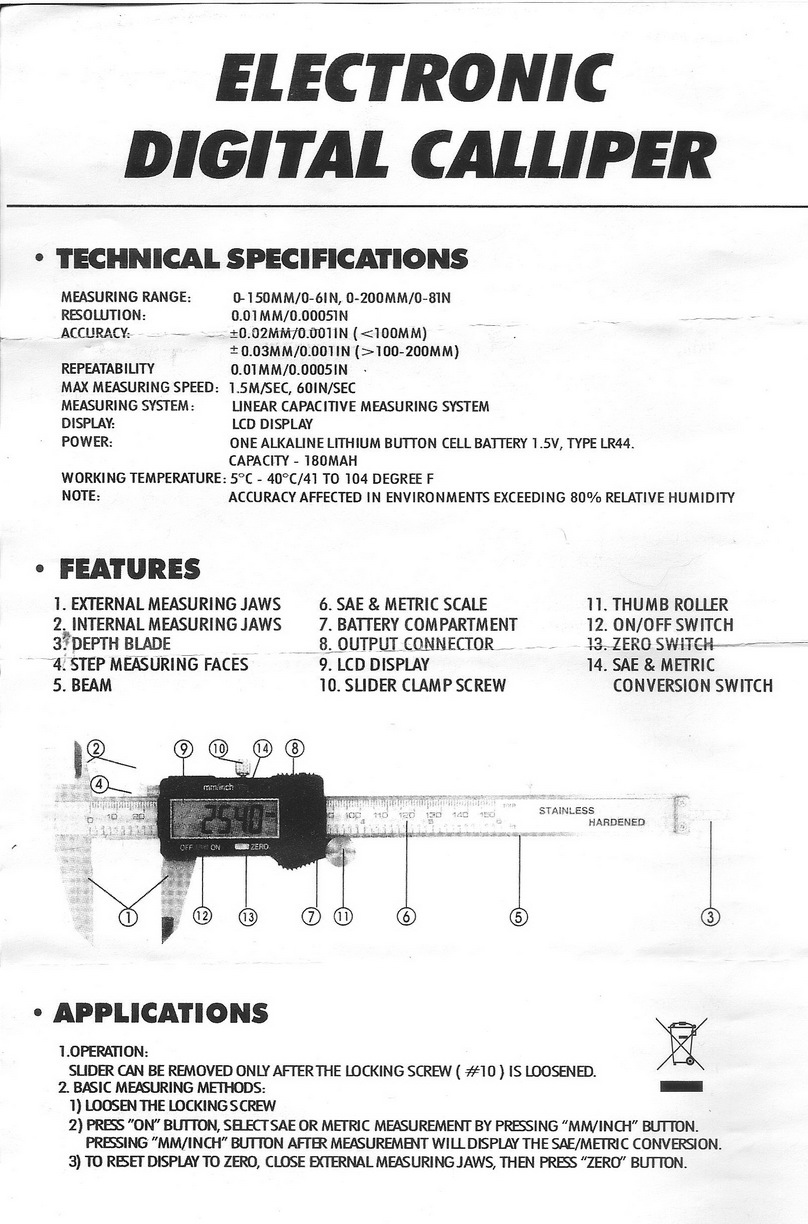

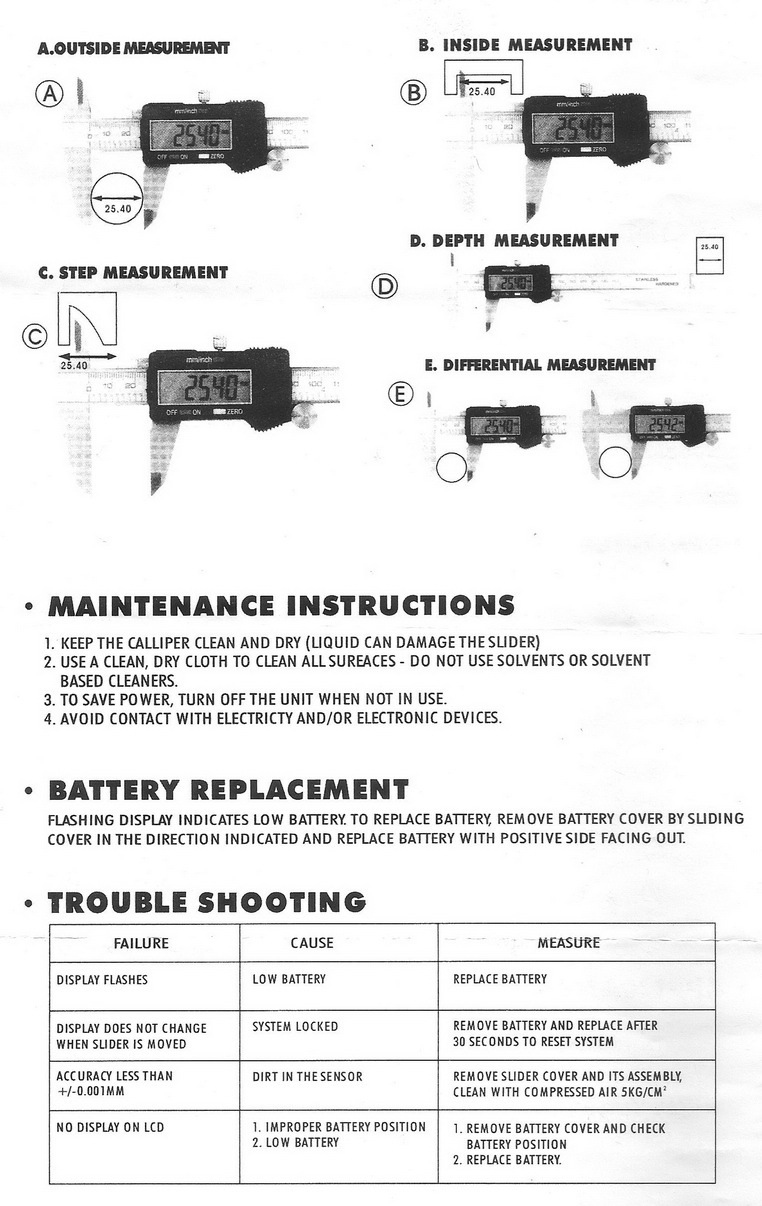

Полностью все характеристики можно посмотреть в кратком руководстве пользователя (английский язык, JPG; страница 1, страница 2). Там же можно ознакомиться с основными приёмами измерений и решением возможных проблем.

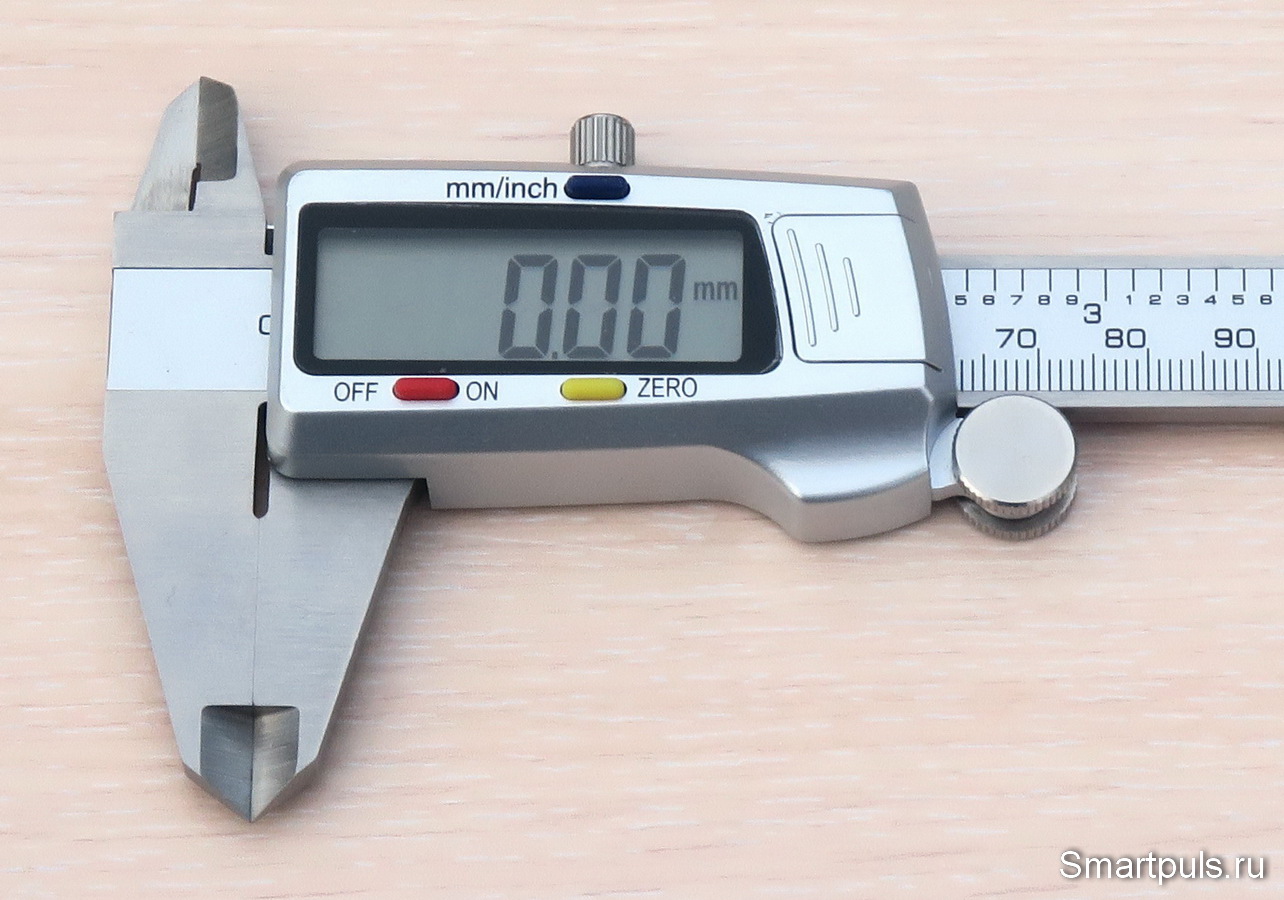

Теперь посмотрим на рамку крупным планом:

Рамка цифрового штангенциркуля отличается от рамки "обычного" тем, что содержит электронную начинку. Снаружи это выражается в наличии трёх кнопок, дисплея и батарейного отсека.

Сверху - синяя кнопка переключателя единиц измерения (миллиметры/дюймы), внизу справа - желтая кнопка установки на ноль (используется также для относительных измерений), а слева внизу - красная кнопка OFF/ON. Можно было бы подумать, что она включает и выключает штангенциркуль, но оказалось, что это - не совсем так (подробнее - в главе тестирования).

Кроме того, надо обратить внимание на ролик с насечкой справа внизу рамки. Он служит для плавной доводки губок штангенциркуля к измеряемому объекту (очень удобно). Это - чисто механическая деталь, с электроникой никак не связанная.

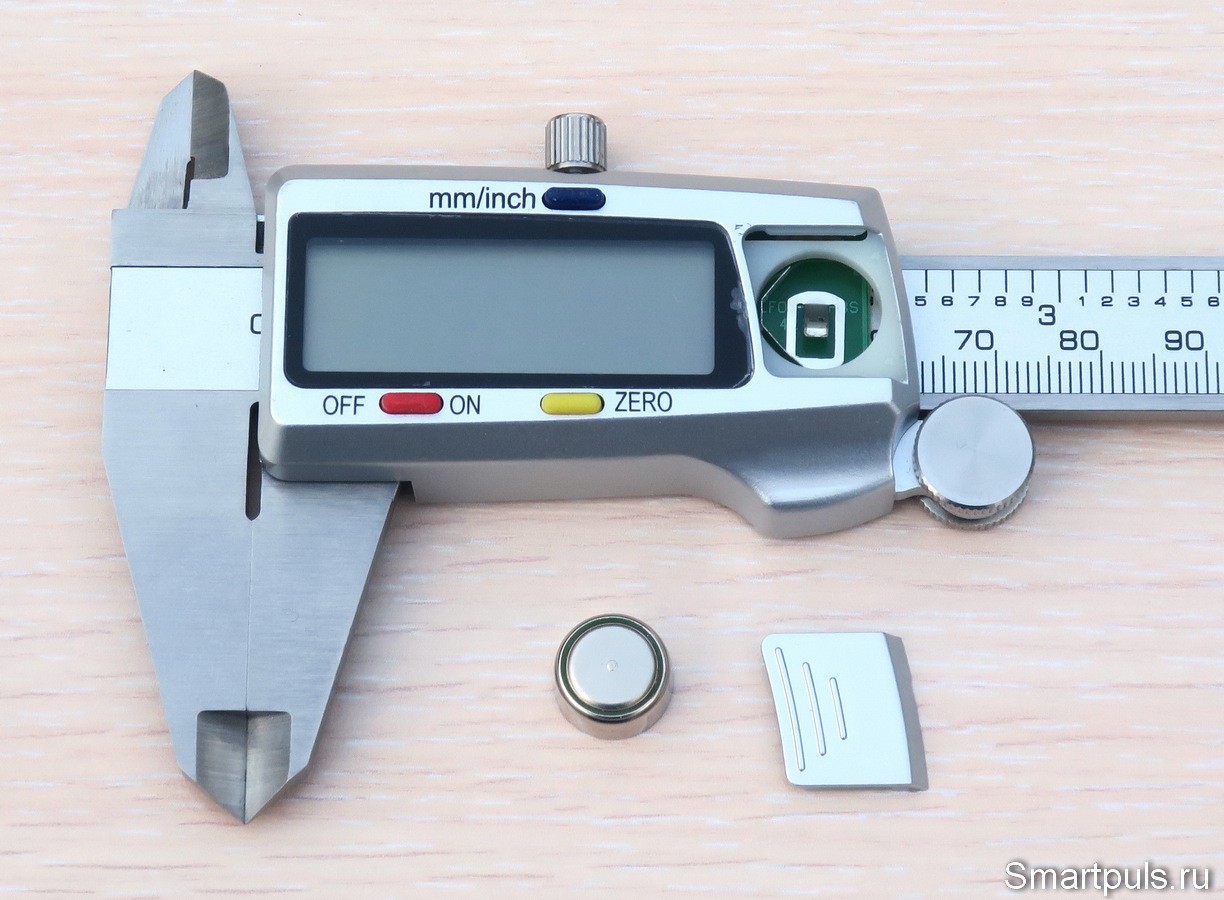

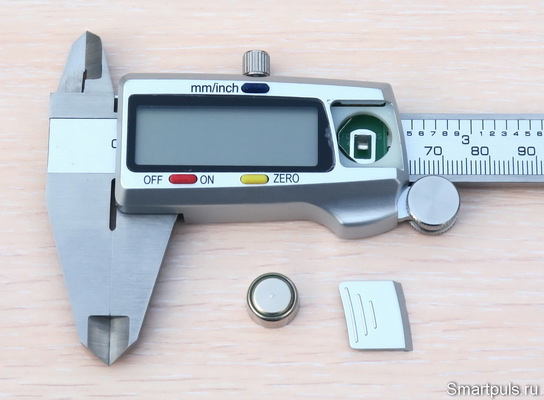

Посмотрим на рамку штангенциркуля с открытым батарейным отсеком:

Здесь можно только отметить, что крышка батарейного отсека на своём месте удерживается с помощью пары небольших защелок типа "бугор-вмятина".

Удерживается она достаточно надёжно, но и открыть её не составляет большого труда (это свойство очень пригодится в процессе эксплуатации для экономии заряда батарейки).

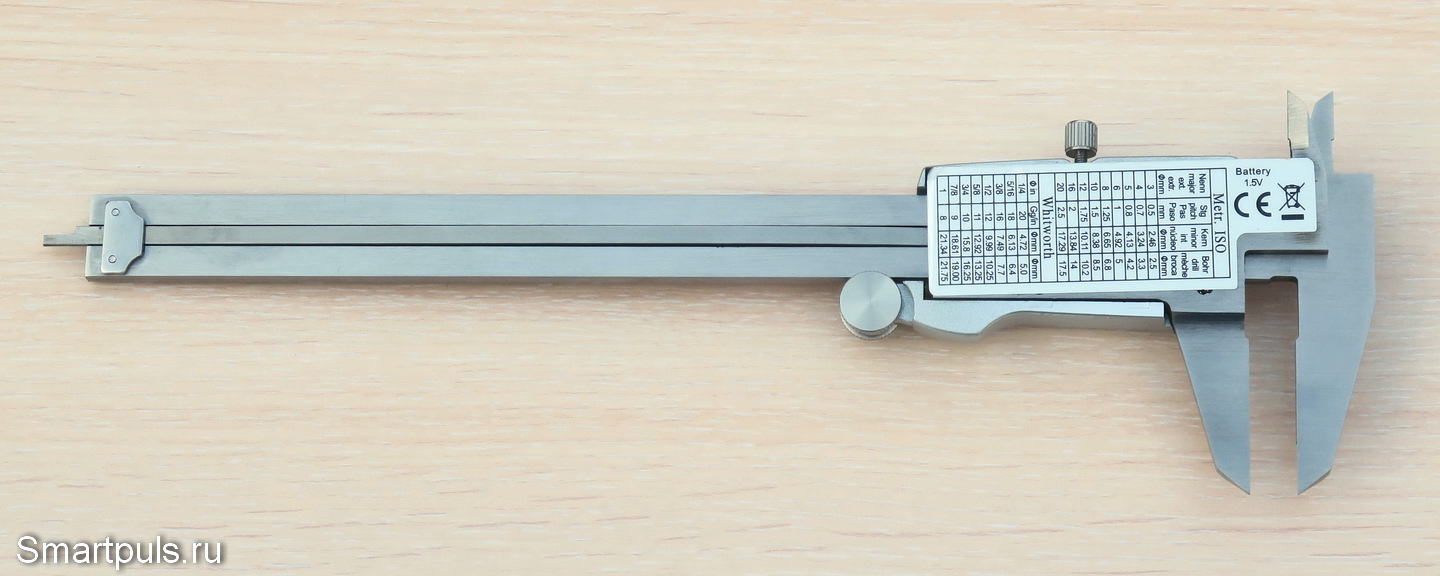

Посмотрим на обратную сторону цифрового штангенциркуля:

На обратной стороне находится наклейка, посвященная теме нарезания резьб и размерам свёрл для них. Под наклейкой прощупываются, по крайней мере, три винта, соединяющие детали рамки. Ещё два винта располагаются на верхней грани рамки.

Без крайней необходимости не надо эти винты откручивать - это может быть не очень полезно для прецизионного механизма в рамке. А необходимость может быть только одна - проникновение загрязнений в механизм и возникновение аномальных ошибок при измерениях.

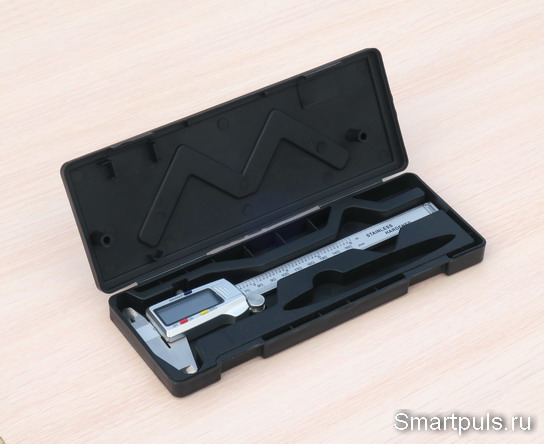

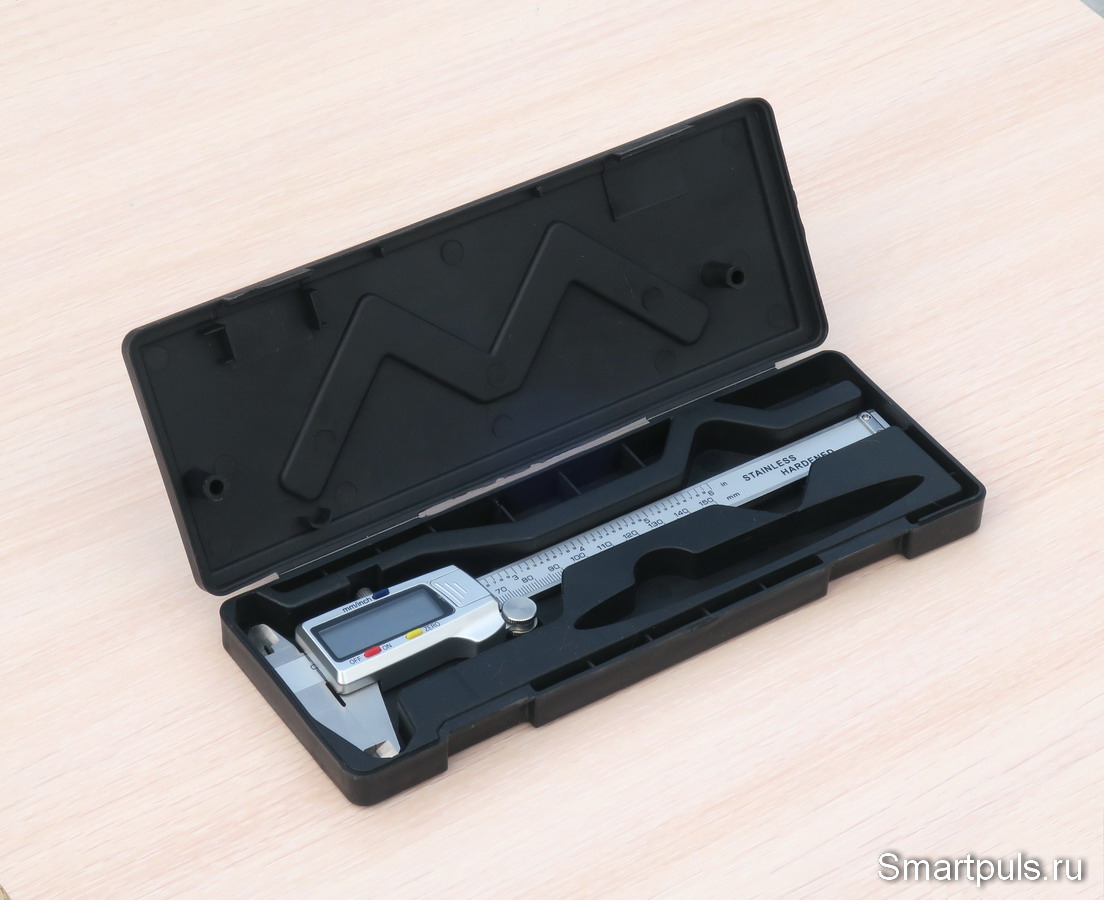

Кстати, именно по этой причине рекомендуется покупать штангенциркуль вместе с пластиковой упаковкой (хотя можно купить и "голым"). Выглядит штангенциркуль в упаковке таким образом:

Упаковка защитит прибор от очень многих неприятностей и ненужных "приключений". Купить протестированный электронный штангенциркуль можно на Алиэкспресс, например, у этого продавца. Цена на момент публикации обзора без упаковки - $14, с упаковкой - $14.5. Реклама. ООО «АЛИБАБА.КОМ (РУ)» ИНН 7703380158

Теперь переходим к техническим испытаниям (тестам) электронного штангенциркуля.


Тест электронного штангенциркуля

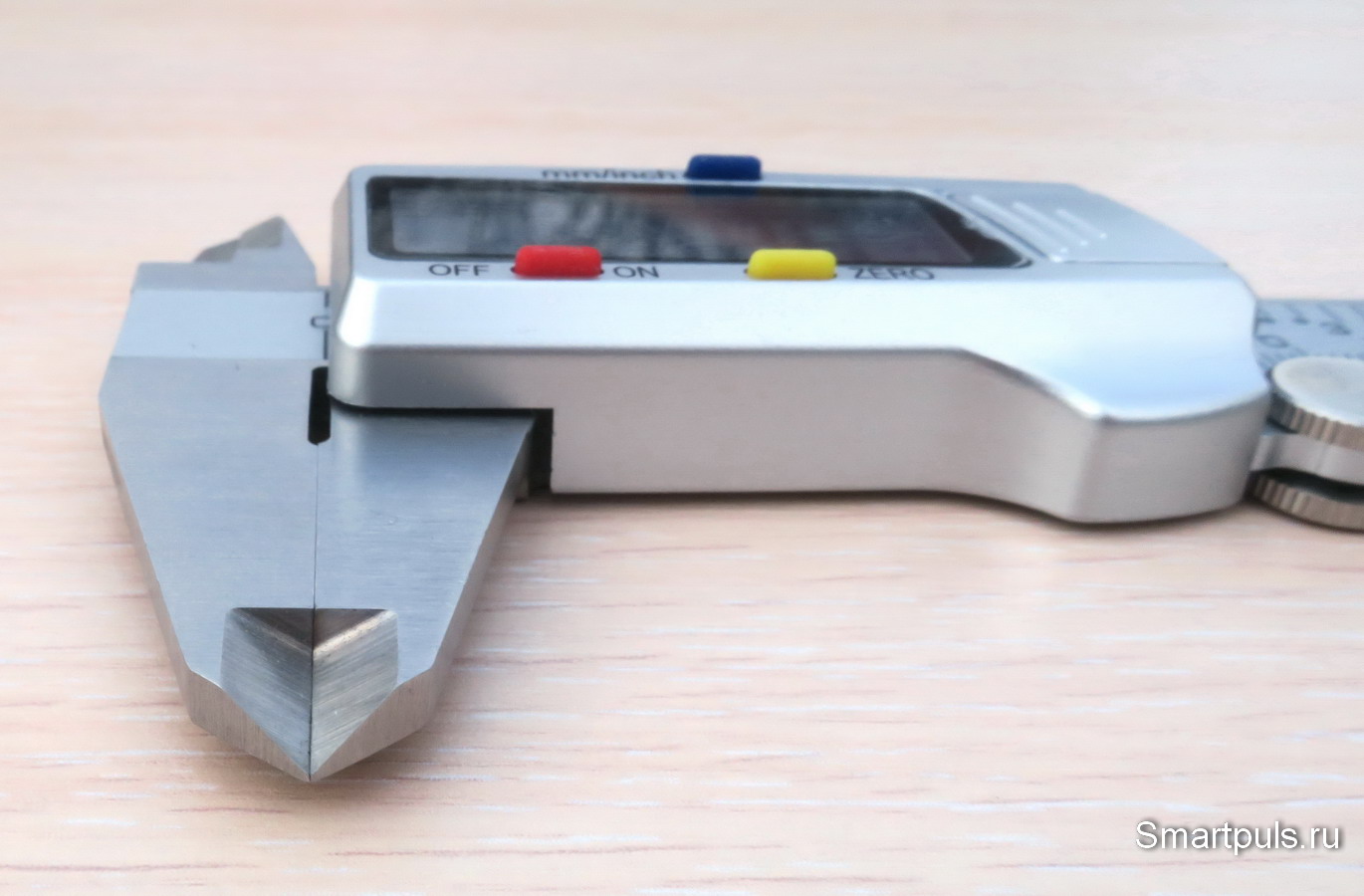

Тест начинаем с проверки, не требующей никаких приборов: просто смотрим на сходимость губок. Они должны совпадать с друг другом без перекосов и щелей:

Совпадение губок оказалось идеальным. Проверка "на просвет" также показала отсутствие щели между сведёнными губками.

Также в конструкции нет никаких люфтов; рамка движется легко и плавно, без рывков и "болтанки".

Далее проверяем потребление по питанию - тут будет сюрприз!

Потребление штангенциркуля во включённом состоянии составило 17 мкА, а в выключенном - 15 мкА! То есть, выключение кнопкой OFF/ON на самом деле не выключает прибор, а только гасит индикацию (которая у дисплеев LCD имеет крайне низкое потребление).

С точки зрения удобства пользования штангенциркулем это вполне обосновано: если его измерительная часть не выключается, то он не "забывает" положение нуля, и новое измерение не надо начинать с его установки.

Но, с другой стороны, зачем тогда отключать индикацию, если она почти не влияет на потребление?! Пусть бы себе работала непрерывно, показывая владельцу, что прибор включен и готов к работе!

Кстати, если прибором не пользоваться, то через 6 минут индикация автоматически выключается. Включается она при любом, даже самом микроскопическом движении рамки.

Отсюда делаем вывод: если Вы редко пользуетесь этим штангенциркулем, то на время его бездействия полезно батарейку извлечь, благо делается это очень легко.

Теоретически, если батарейку не извлекать, то на одной батарейке штангенциркуль формально тоже должен проработать очень долго. Принимая ёмкость батарейки за 180 мА*ч, получаем такой расчёт: 180 мА*ч / 15 мкА = 12000 часов, т.е 500 суток!

Но это только в теории. Практически же ёмкость батареек может быть ниже заявленной (всё-таки сделано в Китае), плюс имеется и естественный саморазряд батареек, и плюс к тому же до кучи батарейки могли ещё и до продажи сколько-то пролежать. Иными словами, полезная ёмкость батареек может быть значительно ниже заявленной. Так что лучше всё-таки в сценарии с редким применением штангенциркуля (что характерно для домашнего использования) батарейку между измерениями извлекать.

Теперь проверяем результаты реальных измерений. В быту довольно трудно подобрать подходящий эталон для измерения, поэтому для проверки использовались результаты измерения 3-х свёрл: 10 мм, 5.5 мм и 2.9 мм. Это всё-таки инструменты, и точность их изготовления должна быть высокой.

Но при проверке с помощью свёрл надо иметь в виду, что измерять надо самое начало сверла, так как, согласно ГОСТ 2034-80, п.1.14 "Сверла должны иметь на рабочей части уменьшение диаметра по направлению к хвостовику (обратную конусность) в пределах 0,02-0,08 мм на 100 мм длины" (ссылка). Так делается, чтобы сверло не застревало в отверстии.

И вот, собственно, результаты.

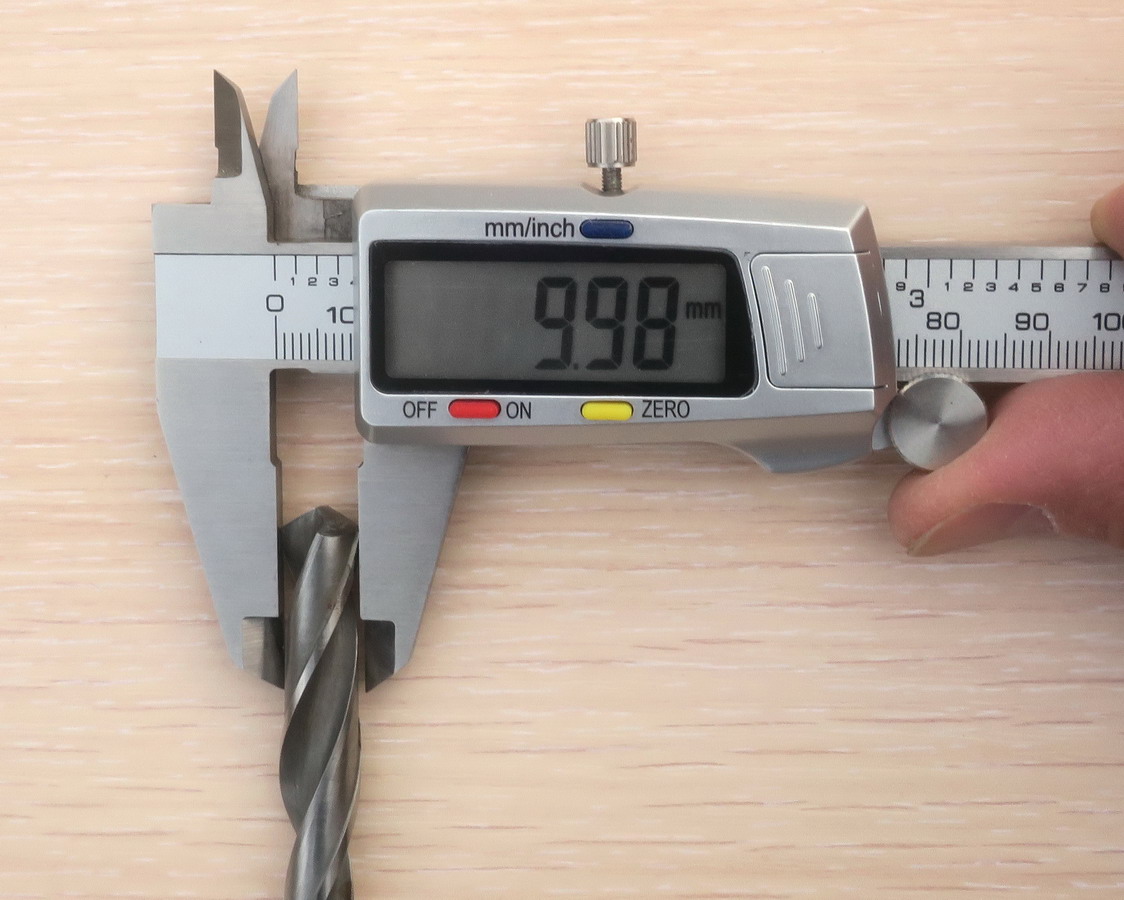

Измерение диаметра сверла 10 мм:

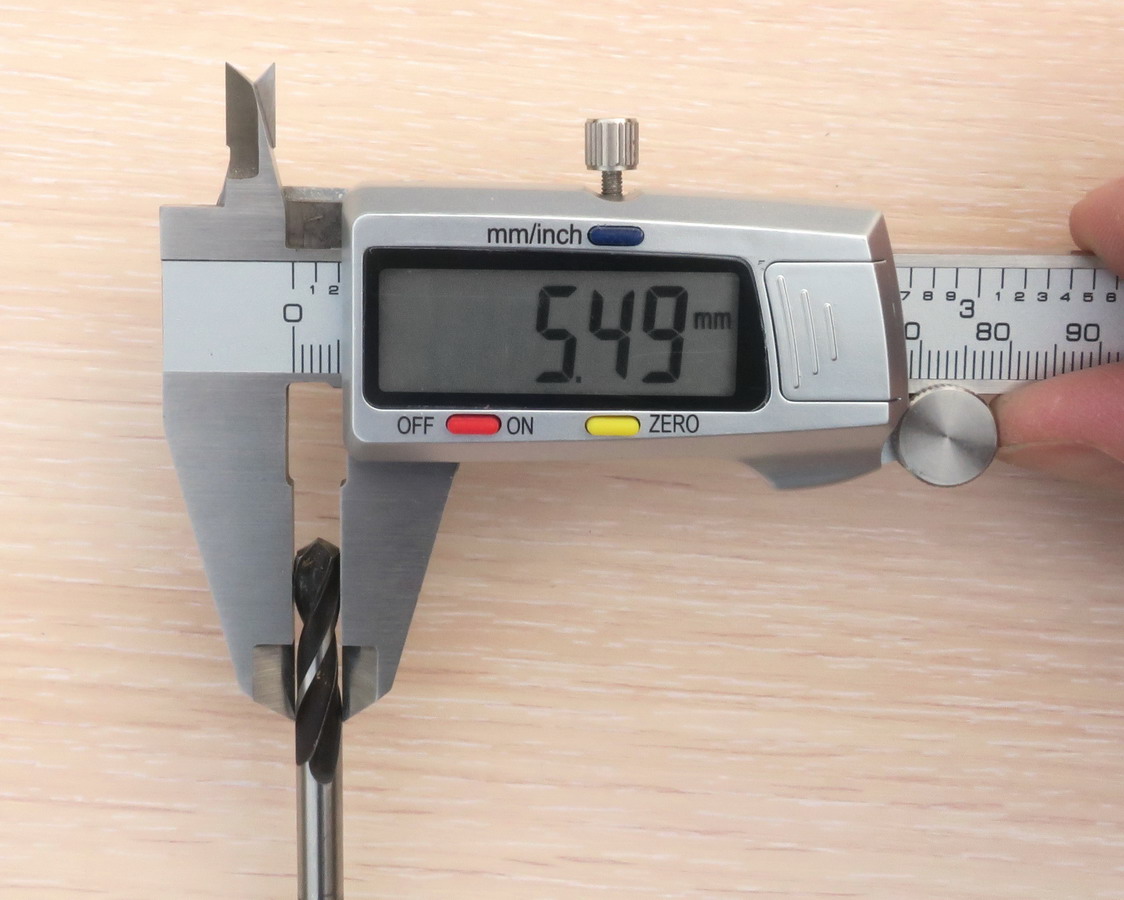

Измерение диаметра сверла 5.5 мм:

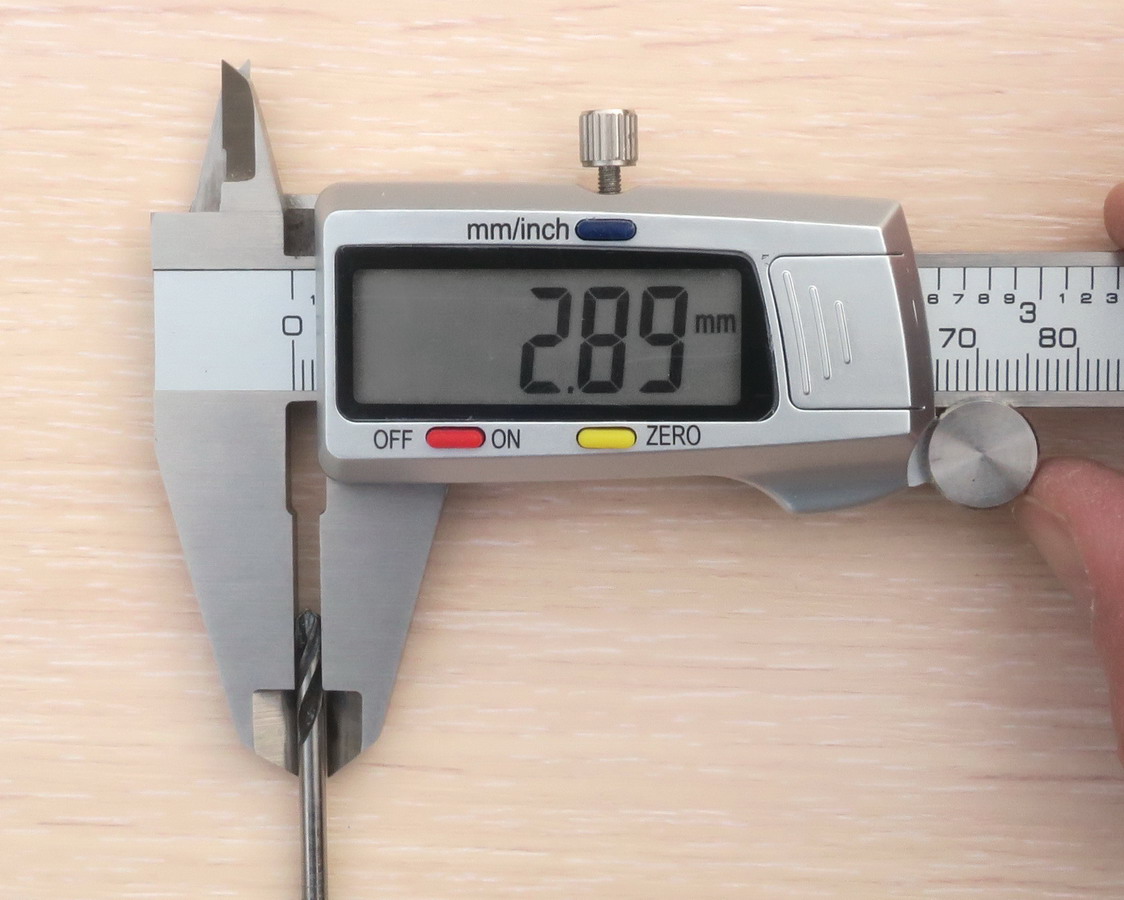

Измерение диаметра сверла 2.9 мм:

Во всех трёх случаях погрешность уложилась в пределах допустимой согласно характеристикам.

На этой позитивной ноте пора переходить к итогам!


Окончательный диагноз

Протестированный электронный штангенциркуль полностью оправдал ожидания и оказался весьма удачной покупкой.

Самое главное: подтвердилась его высокая точность, соответствующая заявленным характеристикам.

К этому надо добавить удобство считывания показаний и удобство пользования (здесь отметим ролик для медленной доводки к объекту).

И, кроме этих достоинств, надо отметить приятный внешний вид и высокое качество применённых материалов (сталь в качестве основного конструкционного материала и пластик с покрытием "под металл" в рамке).

Есть и мелкое критическое замечание касательно системы питания. Кнопка выключения в этом приборе - практически бессмысленна, так как только гасит индикацию, что почти не отражается на потребляемом токе.

В результате у пользователя будет создаваться впечатление, что прибор полностью выключен и не потребляет энергии, что не соответствует действительности. Лучше было бы отказаться от кнопки выключения, пусть бы индикация всегда работала!

Ещё один мелкий недостаток - в комплектации нет необходимой батарейки LR44, о ней надо позаботиться отдельно.

Теперь, по традиции, ссылки на покупку.

Купить протестированный электронный цифровой штангенциркуль можно на Алиэкспресс, например, у этого продавца. Цена на момент публикации обзора без упаковки - $14, с упаковкой - $14.5 (цена может меняться, проверяйте!). Реклама. ООО «АЛИБАБА.КОМ (РУ)» ИНН 7703380158

Купить батарейки LR44 (они же AG13) тоже можно на Алиэкспресс (продаются десятками), например, здесь.  Реклама. ООО «АЛИБАБА.КОМ (РУ)» ИНН 7703380158

Купить аналогичный электронный штангенциркуль можно и на Яндекс.Маркет, ссылка (цена выше, чем на Алиэкпресс, но зато можно купить с документами для отчётности). Не покупайте пластиковые штангенциркули! Реклама. ООО «Яндекс» ИНН 7736207543

На этом позвольте всех читателей поблагодарить за внимание!
