Иногда они возвращаются. Как подключить приводы CD и DVD к современному компьютеру

Предисловие

Современные компьютеры поставляются без приводов CD, DVD, и даже Blu-Ray -  устройств для работы с самыми продвинутыми в своё время оптическими носителями информации. И даже места для установки этих приводов не предусмотрено: подключить их при желании (или необходимости) можно только снаружи!

Между тем на руках у населения находится огромное количество оптических дисков, на которых записано много разновидностей информации: аудио, видео, личные архивы, программное обеспечение (хотя и устаревшее, но иногда всё ещё требующееся).

Так что задача подключения оптических приводов к современным компьютерам остаётся актуальной, по крайней мере, для некоторой части пользователей.

Далее рассмотрим возможные варианты подключения оптических приводов к компьютерам.


Оглавление


1. Типы интерфейсов оптических приводов


2. Подключение оптических приводов к порту USB компьютеров и ноутбуков


3. Окончательный диагноз

Типы интерфейсов оптических приводов

Начнём с того, что практически весь последующий материал посвящен случаям, когда оптический привод требуется подключить к компьютеру (ноутбуку) только временно; причём встроить привод в компьютер возможности нет. Если же установить привод в компьютер (ноутбук) возможность есть, то устанавливайте и не парьтесь с этим вопросом. :)

Но, как уже упоминалось, в нынешних корпусах компьютеров и ноутбуков, как правило, отсека под оптические приводы нет. Вот из-за этого и возникает вся возня, описанная далее.

Сначала давайте изучим типовые интерфейсы оптических приводов, оставив "за кадром" мало распространённые интерфейсы вроде SCSI. А ещё было время, когда CD-ROM приводы разные производители оснащали интерфейсами собственных разработок, например, Panasonic, Sony, Mitsumi и некоторые другие. В общем, было весело!

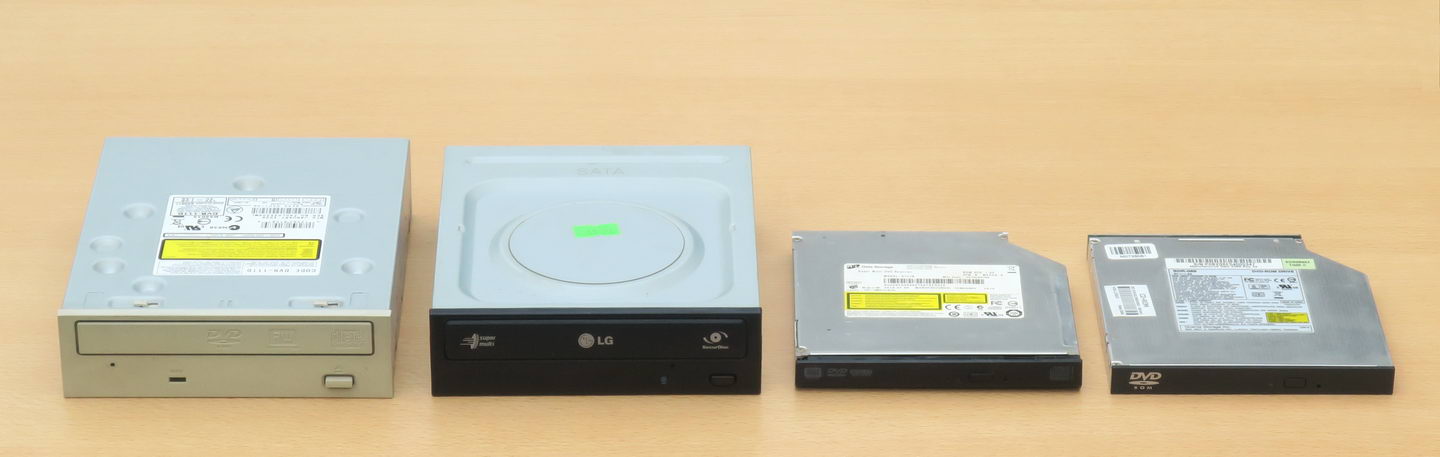

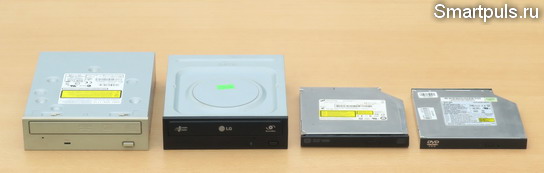

Всего существует четыре ходовых интерфейса, их представители - на следующем фото:

Посмотрим на эти приводы с обратной стороны и отметим особенности интерфейсов.

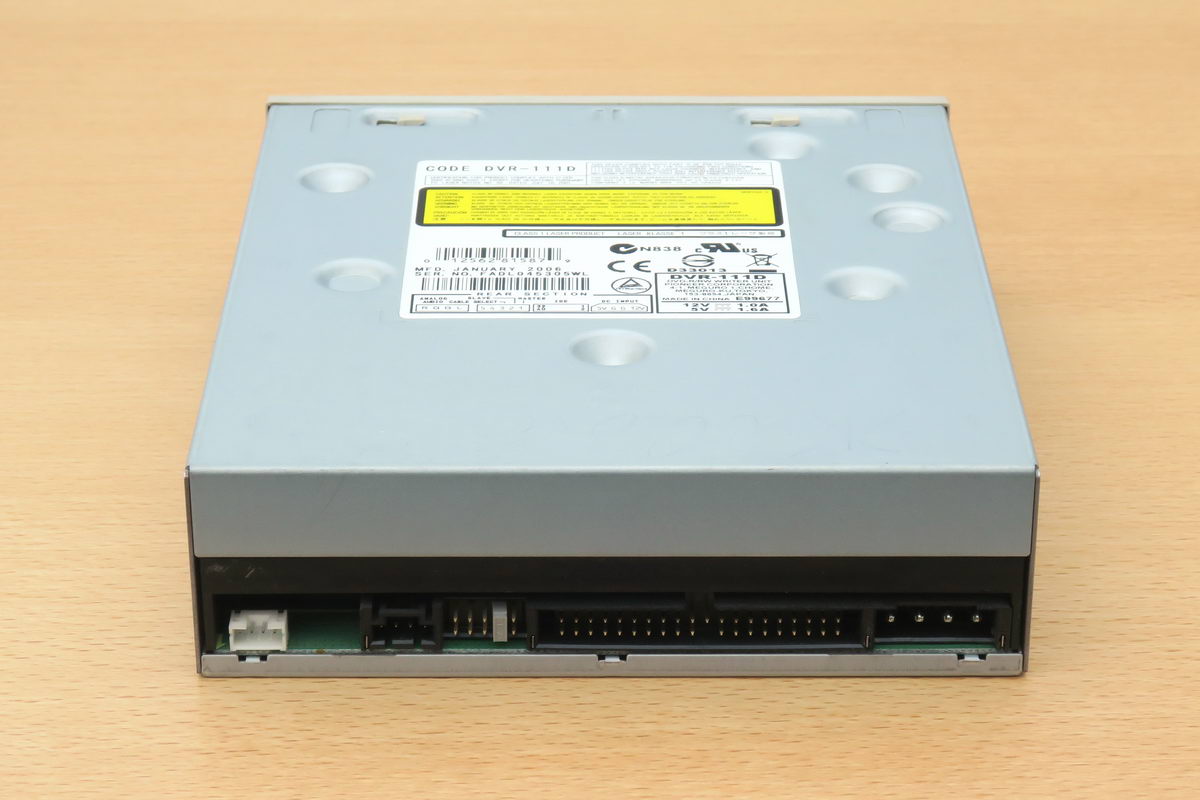

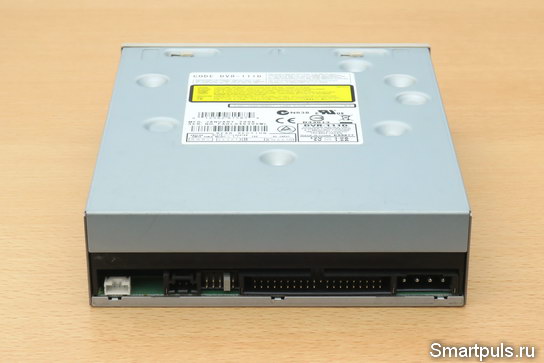

Начнём с "классики жанра" - интерфейса IDE:

Для подключения использовался 40-контактный основной разъём плюс ещё четырёхконтактный для подачи питания (+12 В и +5 В). Потребление по обоим напряжениям - довольно значительное, до 1 А по напряжению +12 В и до 1.5 А по напряжению +5 В.

Слева от 40-контактного разъёма расположены штырьки для конфигурации с помощью перемычки-джампера. Для нашего применения его надо установить в положение Master / Single drive.

Интересно, что здесь есть также трёхконтактный разъём аналогового аудио-выхода. Сигнал на него подаётся при проигрывании аудио компакт-дисков.

В продаже имеются адаптеры-переходники, позволяющие преобразовать этот интерфейс в стандартный SATA, и, благодаря этому подключить привод к современным материнкам. Купить такой адаптер IDE в SATA можно, например, на Алиэкспресс. Цена - около $3-3.5. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158.

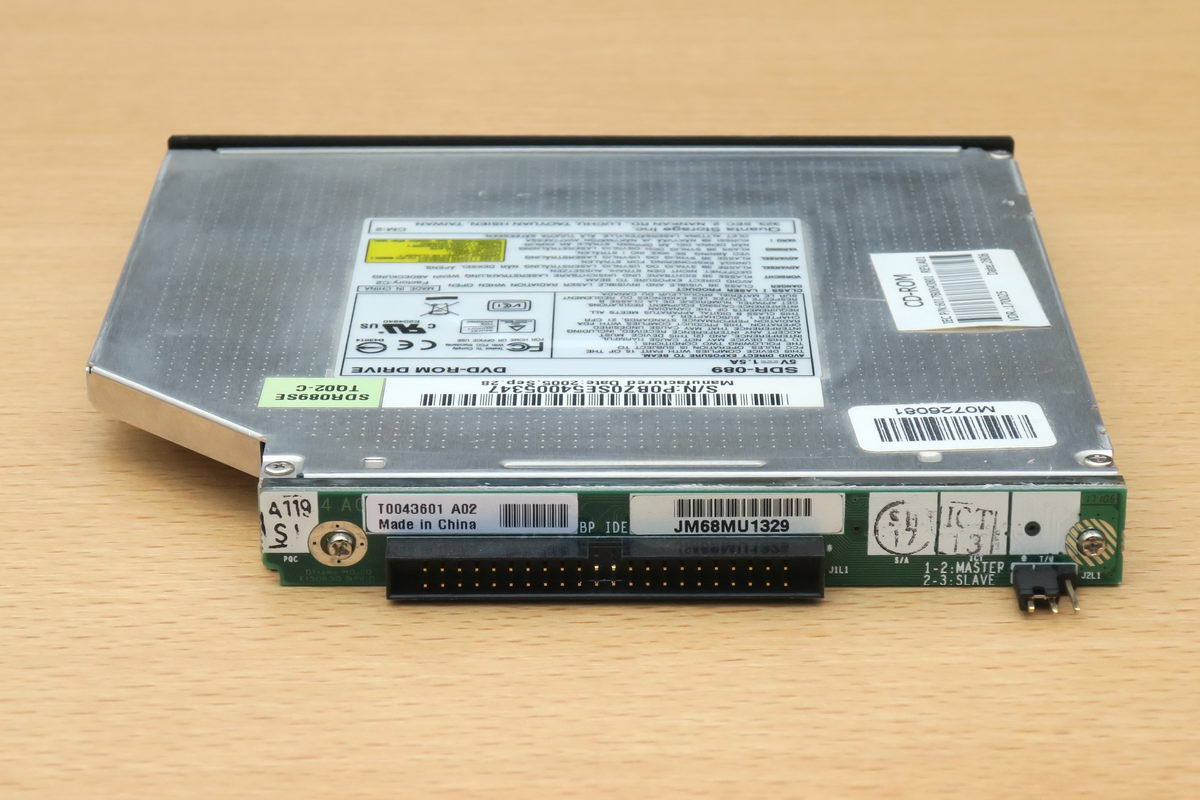

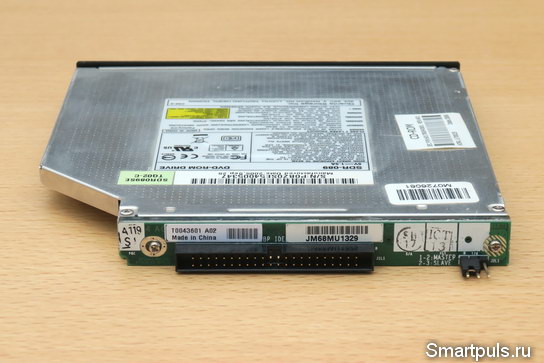

Следующий интерфейс - тот же IDE, но в варианте для ноутбуков:

Здесь сигнальные линии и питание передаются по одному разъёму IDE 44 pin. У него нет специального названия; он называется либо IDE 44 pin, либо 2,5" IDE.

Питается он только напряжением 5 В, а потребляемый ток обычно позволяет запитать его от разъёма USB на компьютере.

Справа находятся штырьки конфигурации; устанавливаем джампер в положение Master.

Для таких IDE устройств тоже существуют переходники на стандартный SATA, например, у этого продавца на Алиэкспресс. Цена - не маленькая, около $7. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158.

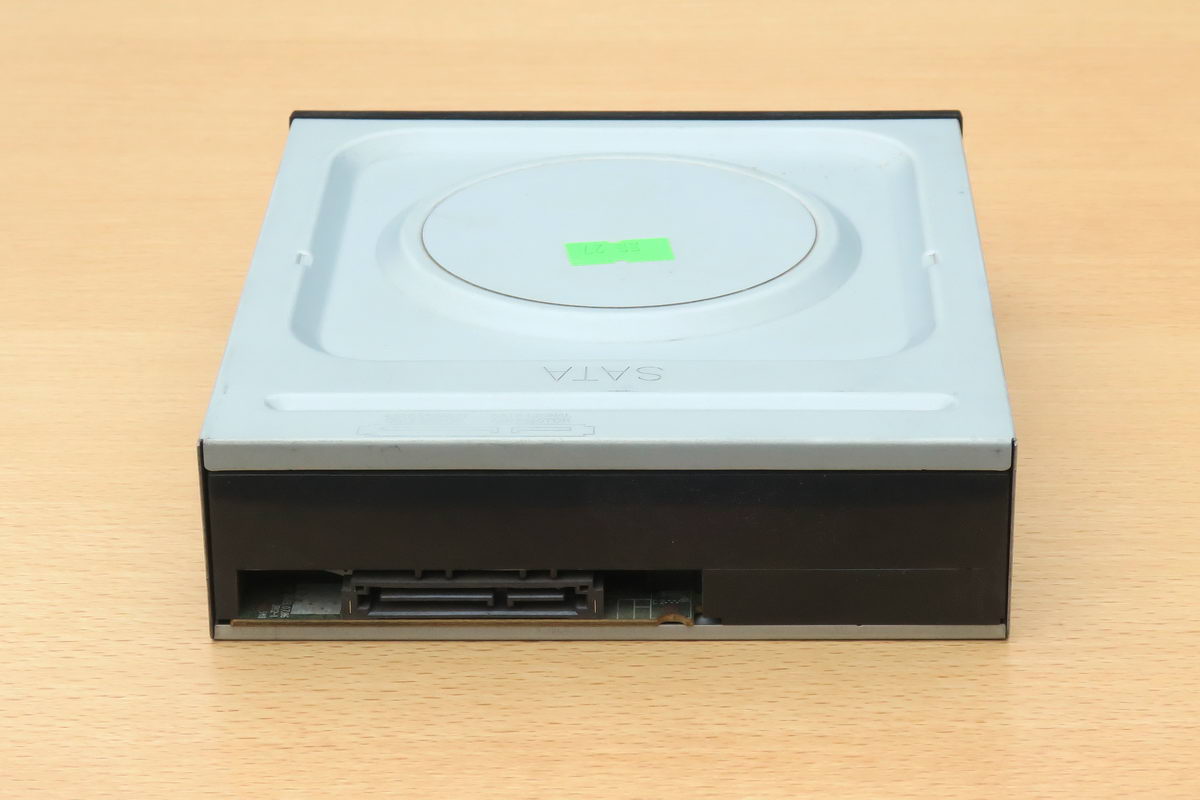

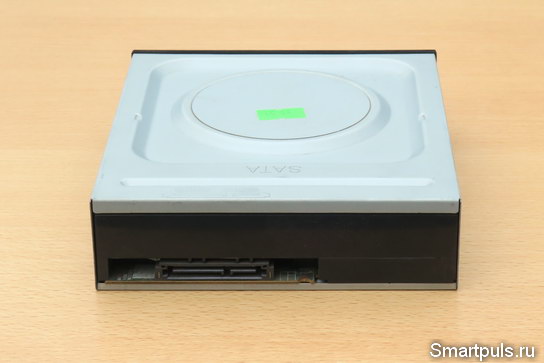

Теперь переходим к более современному интерфейсу - SATA. Сначала - тоже в "классическом" варианте:

Здесь можно вздохнуть свободно. Если в корпусе компьютера есть место для для таких приводов, то просто вставляем и подключаем.

Если места нет, то можно открыть боковую сторону компьютера, положить привод рядом с компьютером, и бесхитростно соединить их штатными  SATA-кабелями.

Если вскрывать компьютер нельзя, или же мы имеем дело с ноутбуком, то всё делается по-другому, но проблема - решаемая! Об этом - далее.

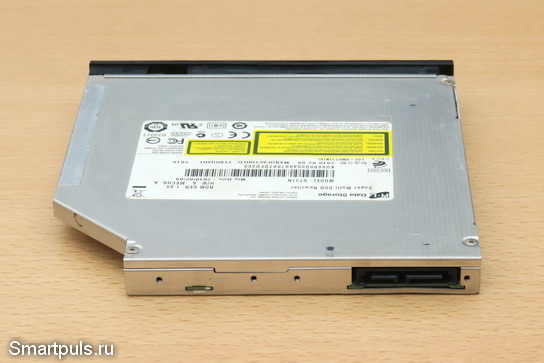

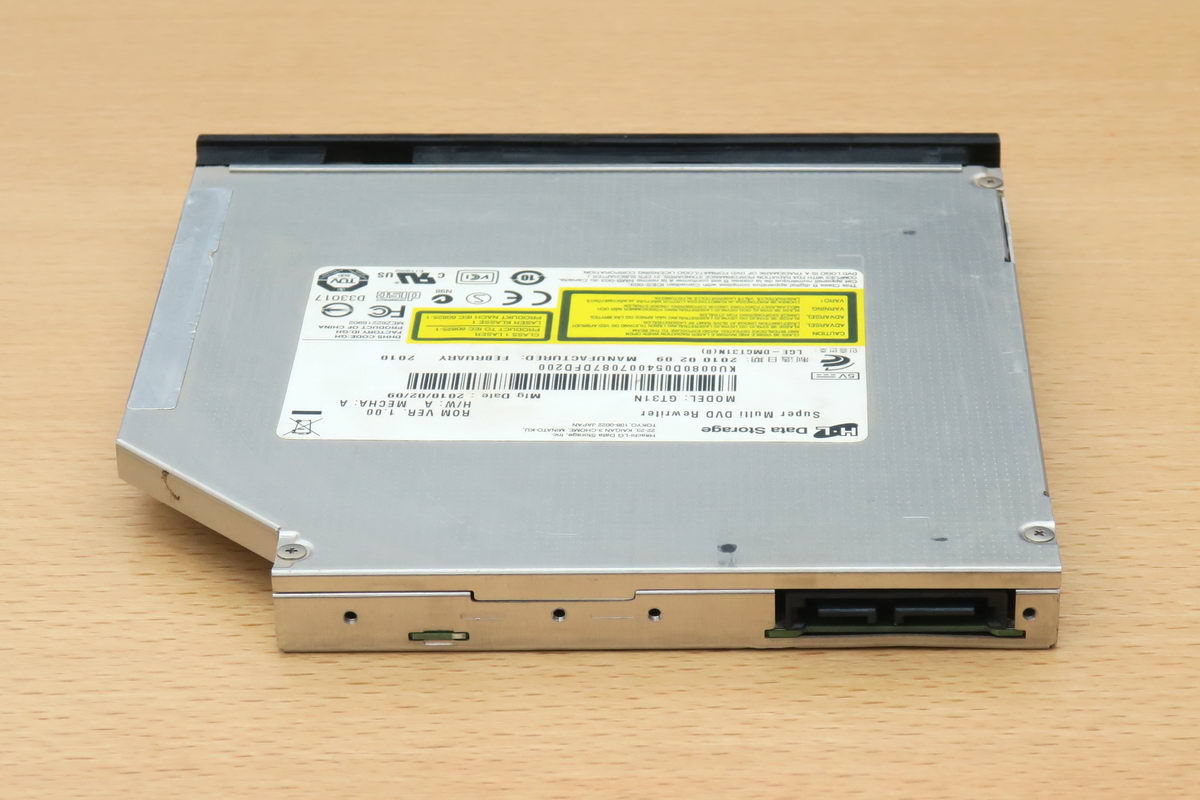

Самый заковыристый случай интерфейса - у ноутбучных CD-ROM / DVD-ROM:

Интерфейсный разъём ноутбучных оптических приводов очень похож на обычный SATA, и даже совместим с ним электрически, но не совместим по размерам, из-за чего и происходит весь геморрой: для его подключения придётся использовать те или иные переходники. Интересно, что и даже с ноутбучными HDD этот разъём не совместим, так как в ноутбучных HDD употребляется не уменьшенный, а стандартный разъём SATA.

Питается такой привод только от напряжения 5 В, ток потребления позволяет питать от порта USB.

Кстати, довольно много таких приводов образовалось на руках у населения из-за того, что часто в ноутбуках этот привод из-за редкого использования вытаскивали, а на его место вставляли второй HDD или SSD.

Для таких приводов есть множество разновидностей пассивных переходников на стандартный SATA, подобрать подходящий можно, например, у этого продавца на Алиэкпресс. Цена для столь простых девайсов - не маленькая, $3.5 - 4. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158.

Далее рассмотрим способы подключения к компьютерам и ноутбукам без их вскрытия, т.е. через порт USB.


Подключение оптических приводов к порту USB компьютеров и ноутбуков

Для подключения оптических приводов к портам USB, естественно, потребуются переходники; а для приводов с питанием двумя напряжениями (5 и 12 В) ещё потребуется и дополнительный блок питания, выдающий таковые напряжения и с достаточной мощностью.

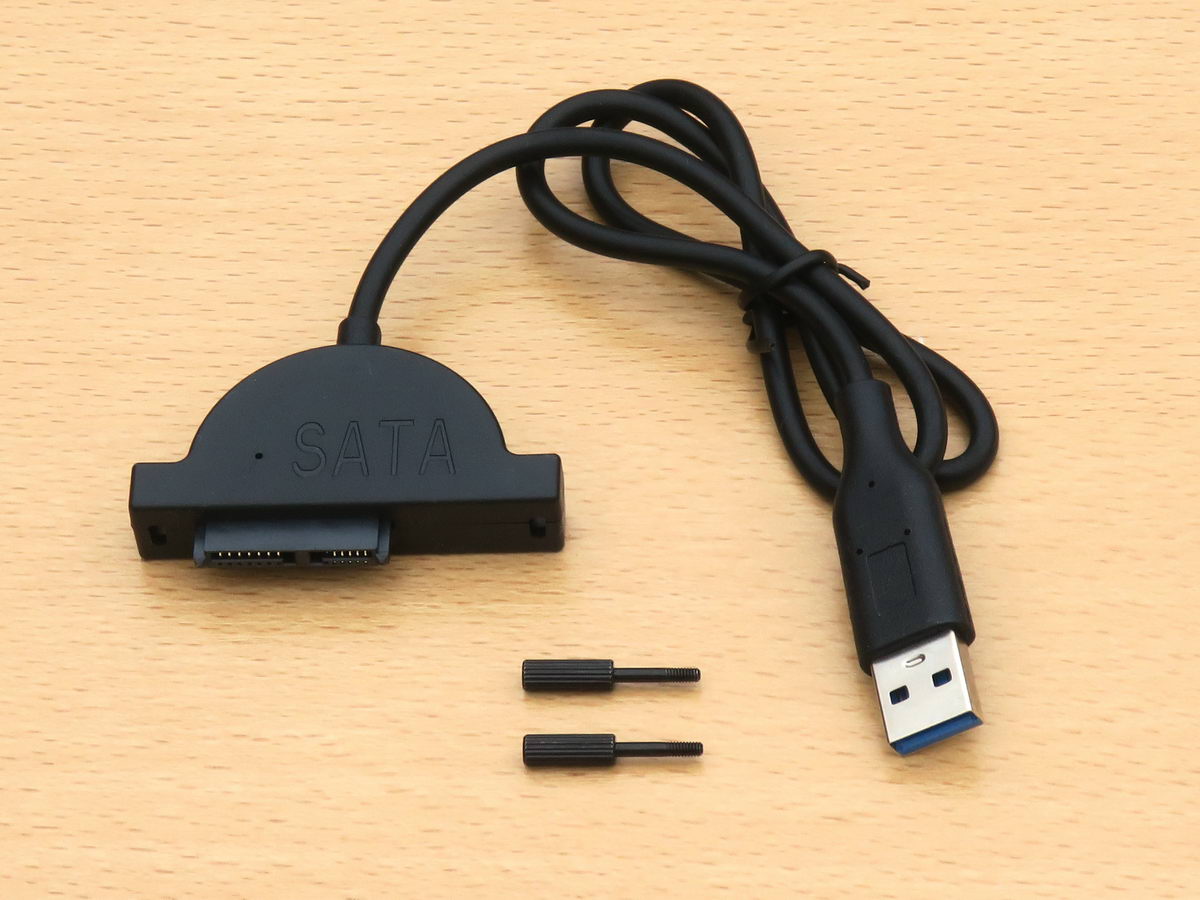

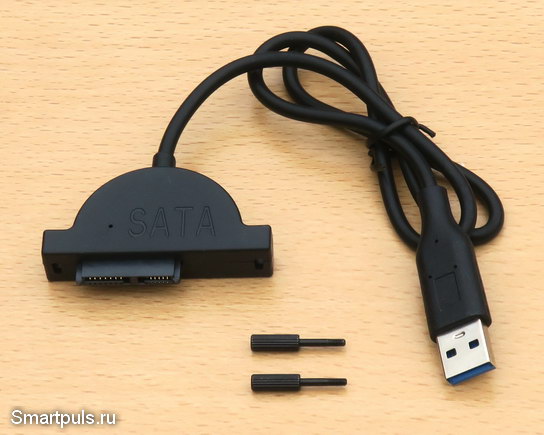

Самый простой случай с самым изящным подключением - это подключение к компьютеру ноутбучного CD / DVD привода. Для такого подключения существуют простые и компактные переходники, например, такой:

В комплект входят винты с удлинёнными головками с насечкой для повышения надёжности соединения адаптера и привода.

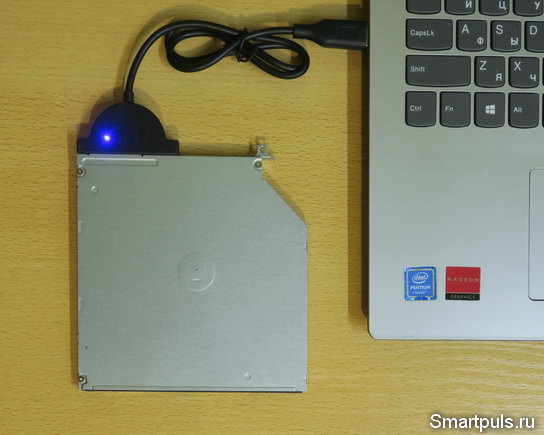

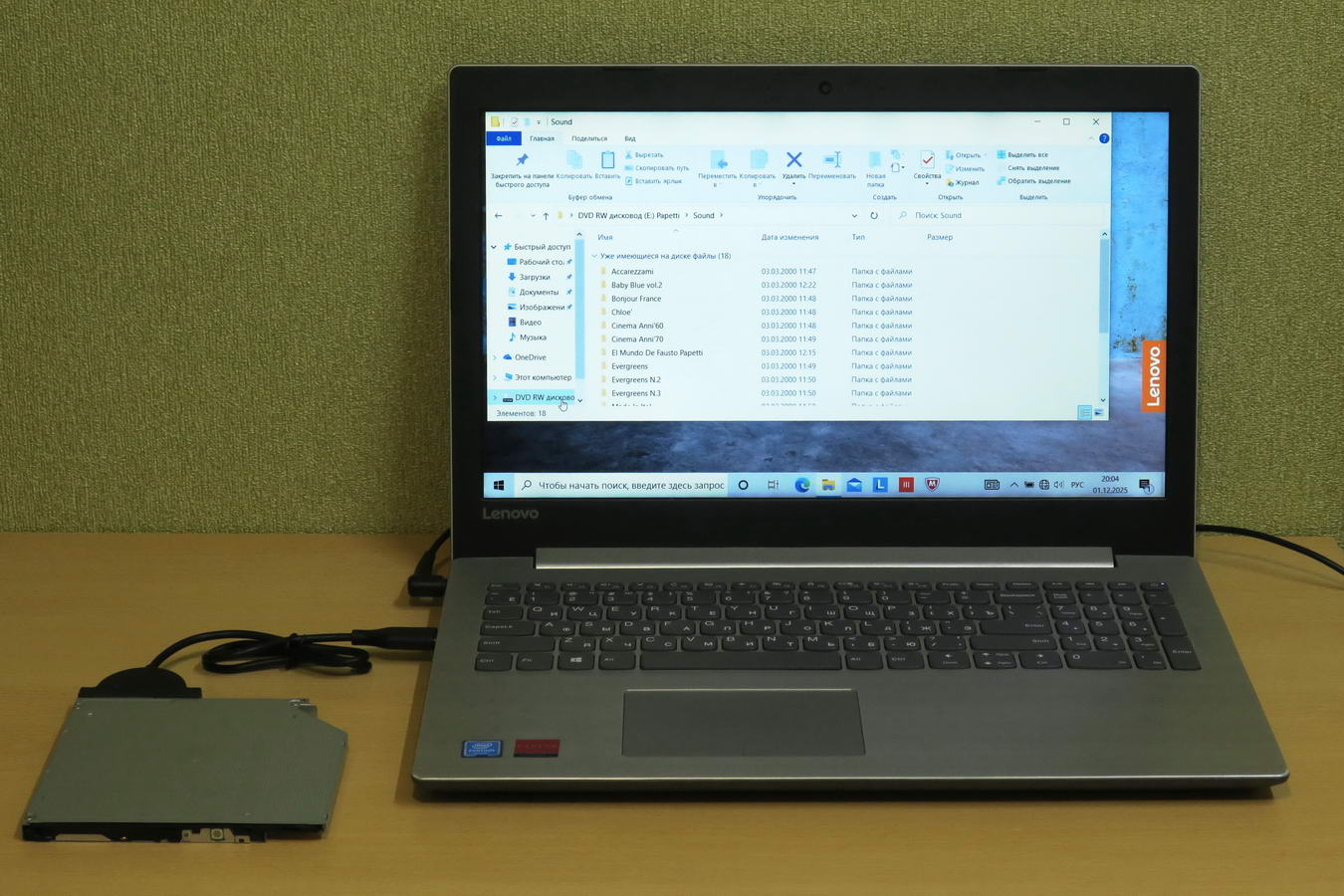

Так выглядит привод, подключенный через этот переходник к порту USB ноутбука:

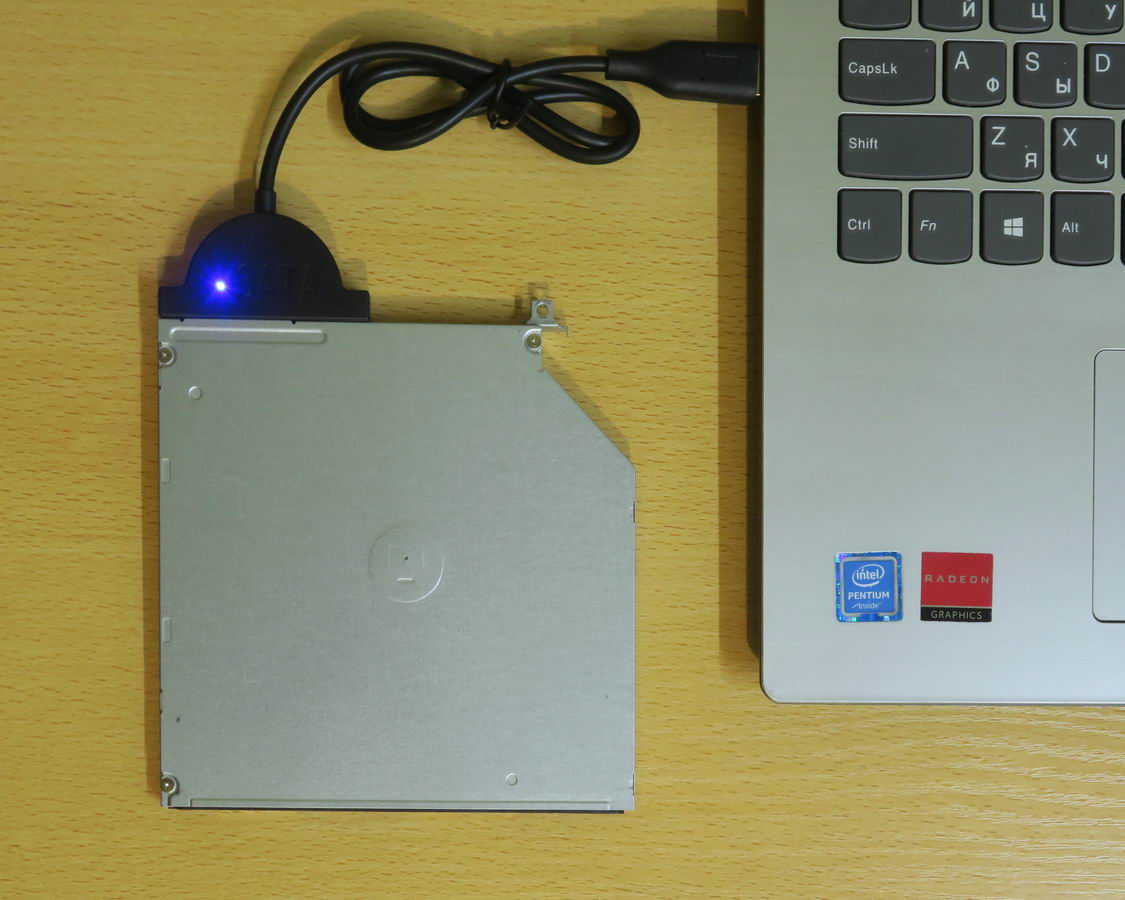

Факт успешного подключения переходника к порту USB индицируется синим светодиодом:

Купить такой переходник можно, например, у этого продавца на Алиэкспресс. Цена - около $3.5 с учётом доставки. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158.

Но с "большими" оптическими приводами такой номер не пройдёт, т.к. там есть проблема с питанием: должно быть два напряжения, и оба - с достаточно высокой мощностью. Вот к этой проблеме и переходим.

Подключение "больших" оптических приводов к порту USB компьютера или ноутбука требует наличия более продвинутого переходника.

Такой тип подключения разберём на примере переходника, уже снятого с производства; но в продаже имеются его полные аналоги.

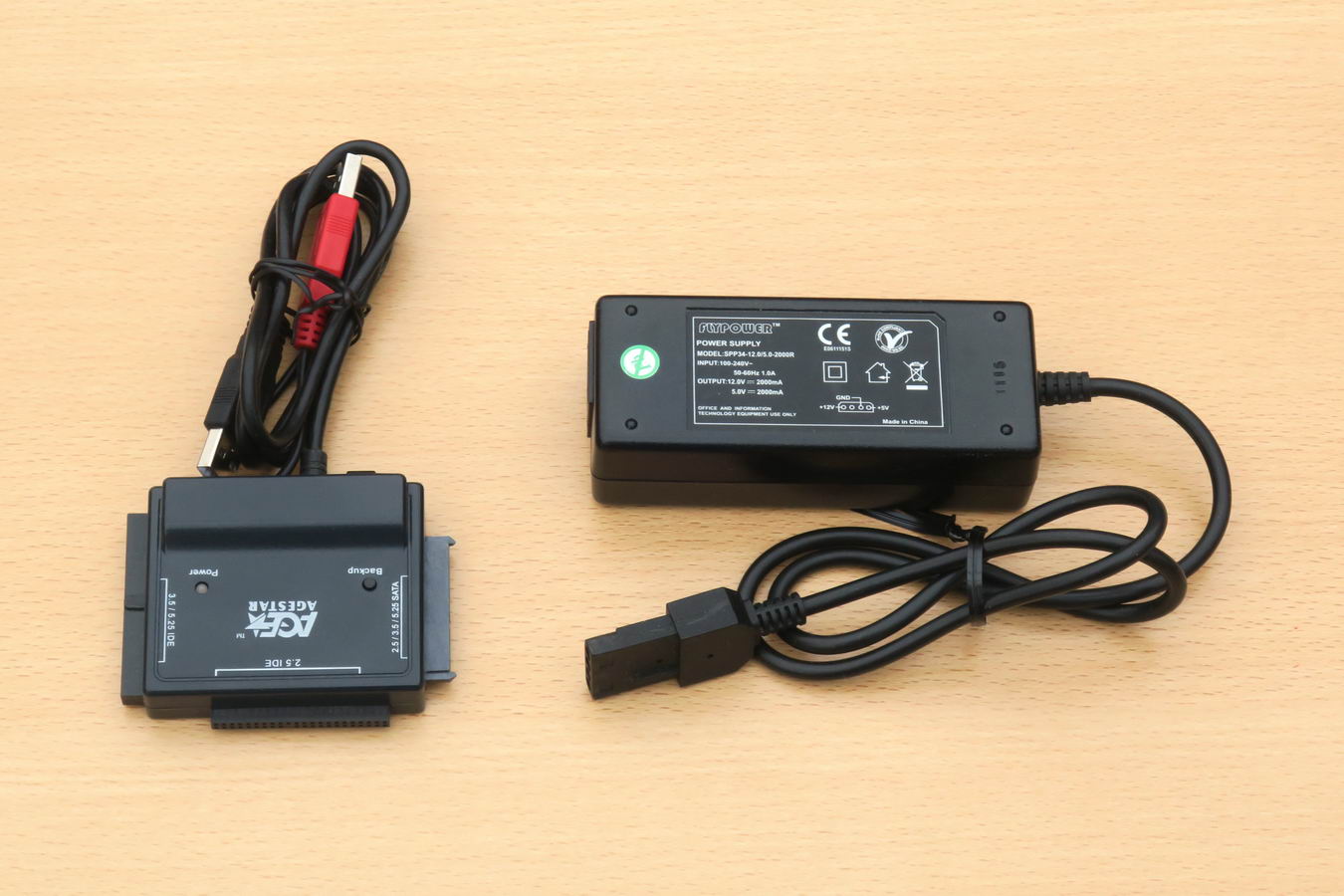

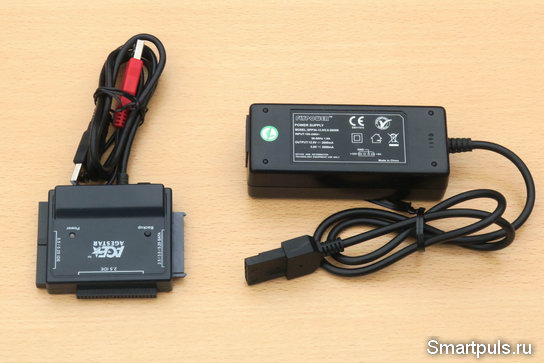

Переходник состоит из интерфейсного блока и блока питания:

Интерфейсный блок снабжен сразу тремя типами разъёмов для подключения устройств: стандартный IDE, ноутбучный 2,5" IDE (44 pin) и стандартный SATA.

Работать этот переходник может как с оптическими приводами, так и с HDD / SSD; и в этом - его дополнительное преимущество. Можно даже "оживить" старые жесткие диски, и, время от времени их подключая, делать на них резервное копирование информации.

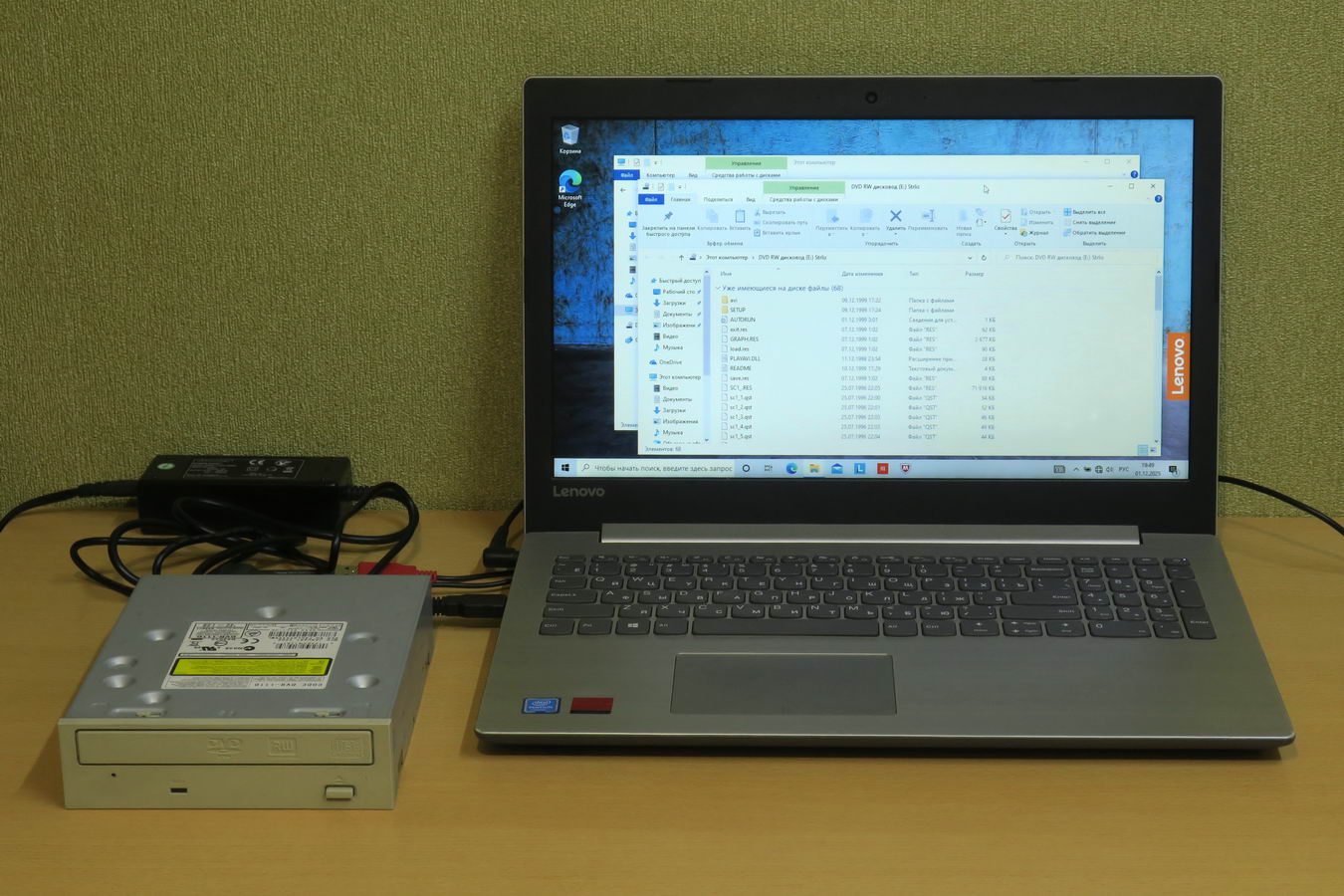

А недостаток состоит в громоздкости получившейся системы:

Но этот недостаток - условный, так как речь идёт не о постоянной работе с оптическими приводами, а лишь об эпизодической.

На Алиэкспресс можно купить аналогичный переходник для подключения CD / DVD-ROM с блоком питания в комплекте, например, у этого продавца. Цена - около $14-15, что приемлемо, учитывая его многофункциональность. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158.

Блок питания этого устройства выдаёт только одно напряжение +12 В. Второе напряжение (+5 В), видимо, формируется внутри интерфейсного блока с помощью DC-DC преобразователя (постоянного тока в постоянный).


Окончательный диагноз

Итак, задача подключения оптического привода к компьютеру или ноутбуку вполне выполнима с помощью соответствующих переходников (умеренных по цене). Такое подключение может использоваться, в первую очередь, для работы с архивами данных, фото- и видеозаписями.

Но к этому надо добавить и неожиданно возросшую популярность компакт-дисков и аудиокассет (lenta.ru). Причина, возможно, состоит в некоей "магии" физических носителей, когда нужно своими руками открыть упаковку и установить диск (кассету) в проигрыватель.

Да и наличие художественного оформления не будем сбрасывать со счетов. Пример - собственноручное переиздание нашумевшего в давнем прошлом диска "По волне моей памяти" ("Мелодия", 1976 г.), тираж 1 экз., хотя существовали и массовые переиздания:

Всем спасибо за внимание!
