Конвертер (переходник) HDMI - AV с аудио (3 RCA). Древние стандарты видео прощаются, но не уходят

Предисловие

Входы RCA (в народе их кабельные разъёмы именуются "тюльпаны") в телевизорах предназначены  для приёма аналоговых видеосигналов (AV) стандартов PAL, SECAM, NTSC и сопутствующих сигналов звукового сопровождения. Входы RCA давно уже устарели морально; но в большинстве случаев в телевизорах всё-таки устанавливаются до сих пор.

Кроме того, у части остающихся у населения устаревших, но всё ещё "живых", телевизорах других внешних видеовходов и не было вовсе.

Необходимость передать сигнал через добрый старый интерфейс AV может быть связана и просто с большим удалением источника сигнала от телевизора. Композитный видеосигнал AV имеет допустимую дальность передачи по коаксиальному кабелю значительно больше, чем добрый старый интерфейс VGA (он же D-Sub), часто устанавливавшийся в телевизорах "среднего возраста".

Но как организовать передачу сигнала по интерфейсу AV, если источник сигнала обладает только современным интерфейсом HDMI?!

Вот здесь и приходят на помощь конвертеры интерфейсов HDMI - AV.

Конвертер (переходник) HDMI - AV с аудио (3 RCA) - обзор

В этом небольшом обзоре речь пойдёт о переходнике (адаптере) с HDMI на стандарт AV (разъём RCA). В обзоре проверим качество картинки и попутно разберёмся, зачем этому переходнику (адаптеру) нужен аудиоканал.


Технические характеристики и конструкция переходника HDMI - AV (RCA)

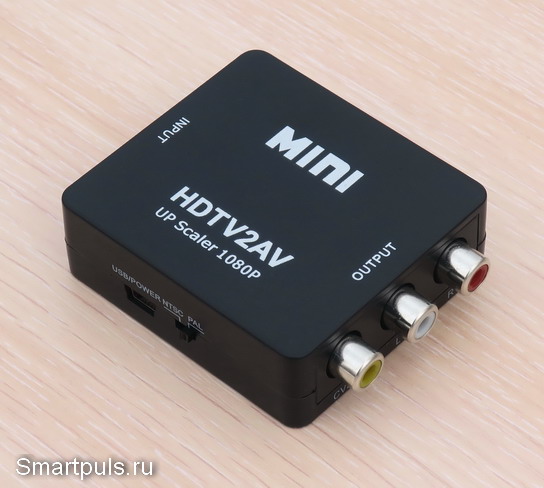

Переходник с HDMI на RCA оформлен в виде очень небольшой коробочки, три боковые стороны которой заняты разъёмами и переключателем:

Переходник с HDMI на RCA - обзор


 Технические характеристики переходника с HDMI на RCA (взяты из краткой инструкции, приложенной к переходнику):

- Разрешение входного сигнала HDMI: от 640*480 до 1920*1080 (Full HD);

- Совместимость с версиями HDMI: до HDMI 1.3;

- Стандарты выходного сигнала: PAL (разрешение 576i @50 Гц) и NTSC (разрешение 480i @60 Гц);

- Аудио: 2-канальное (стерео);

- Выходы: 3RCA (Video + 2 Audio);

- Габариты:  66*55*20 мм;

- Масса: 40 г

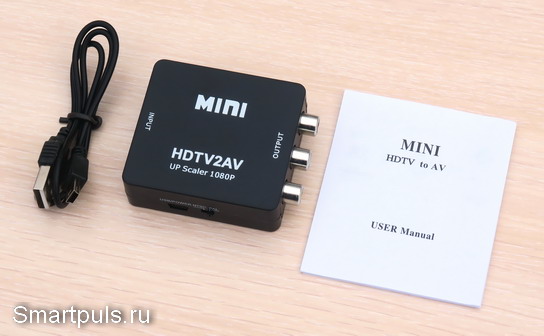

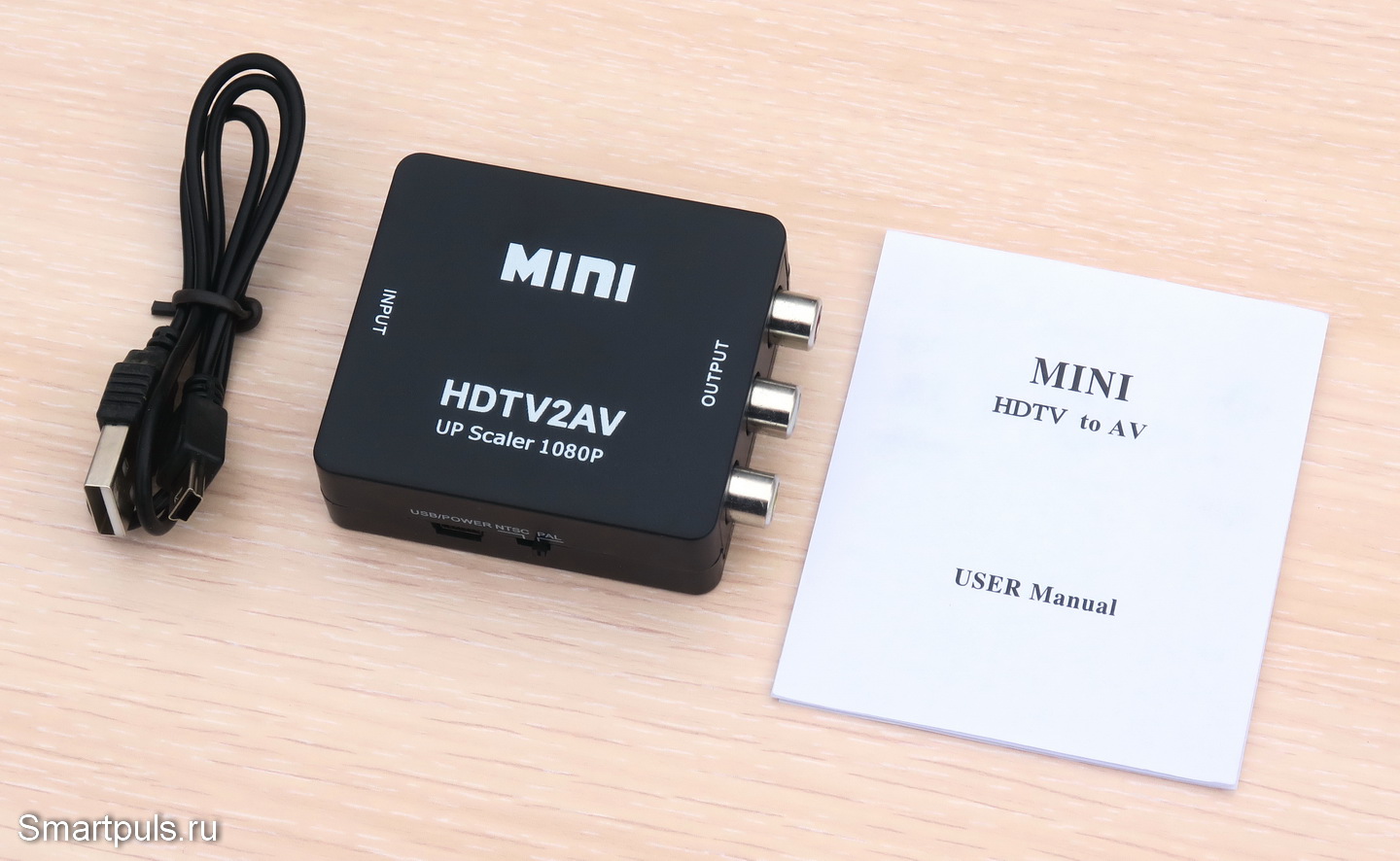

В комплект конвертера, кроме него самого, входит инструкция и кабель мини-USB для подачи внешнего питания.

Тем не менее, во время теста пользоваться этим кабелем не пришлось: конвертеру оказалось достаточно питания, поступающего от источника сигнала по кабелю HDMI. Но в случае, если кабель HDMI окажется очень длинным (свыше 3-5 метров, точную границу указать сложно), то подача внешнего питания может оказаться необходимой.

Что касается инструкции, то она написана на английском языке с массой орфографических ошибок; но инструкция в данном случае не очень нужна: и так всё понятно.

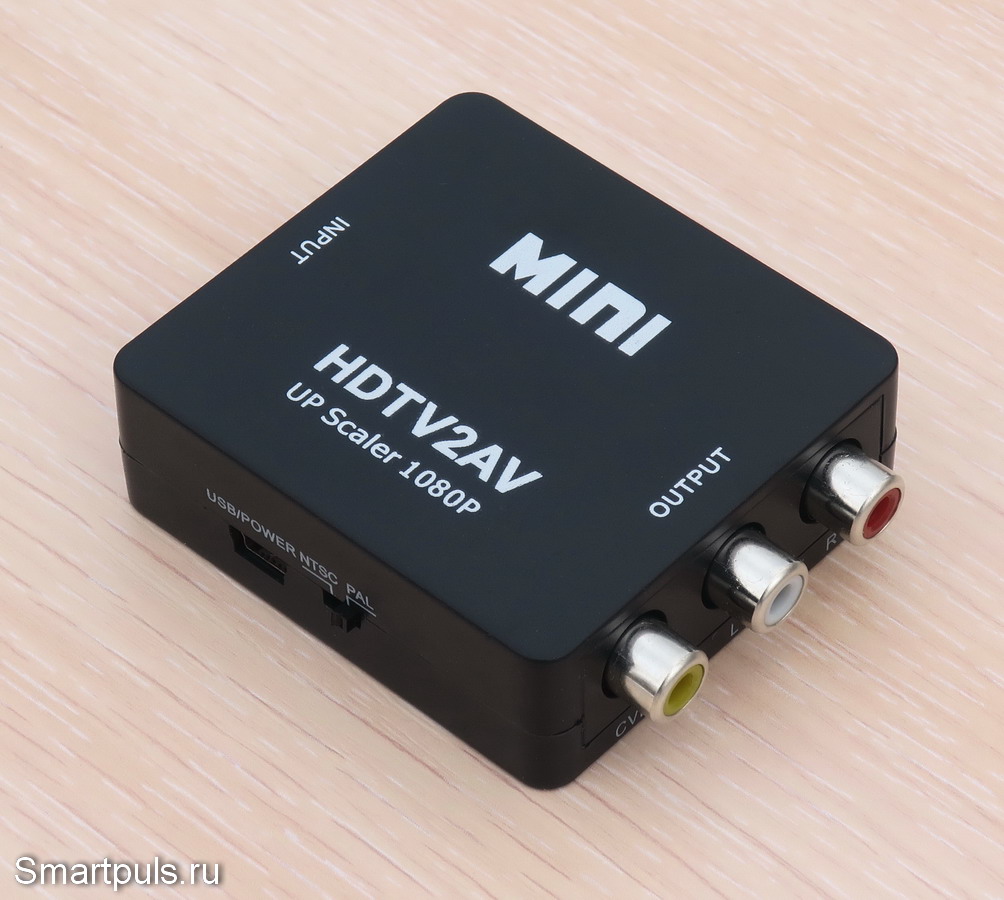

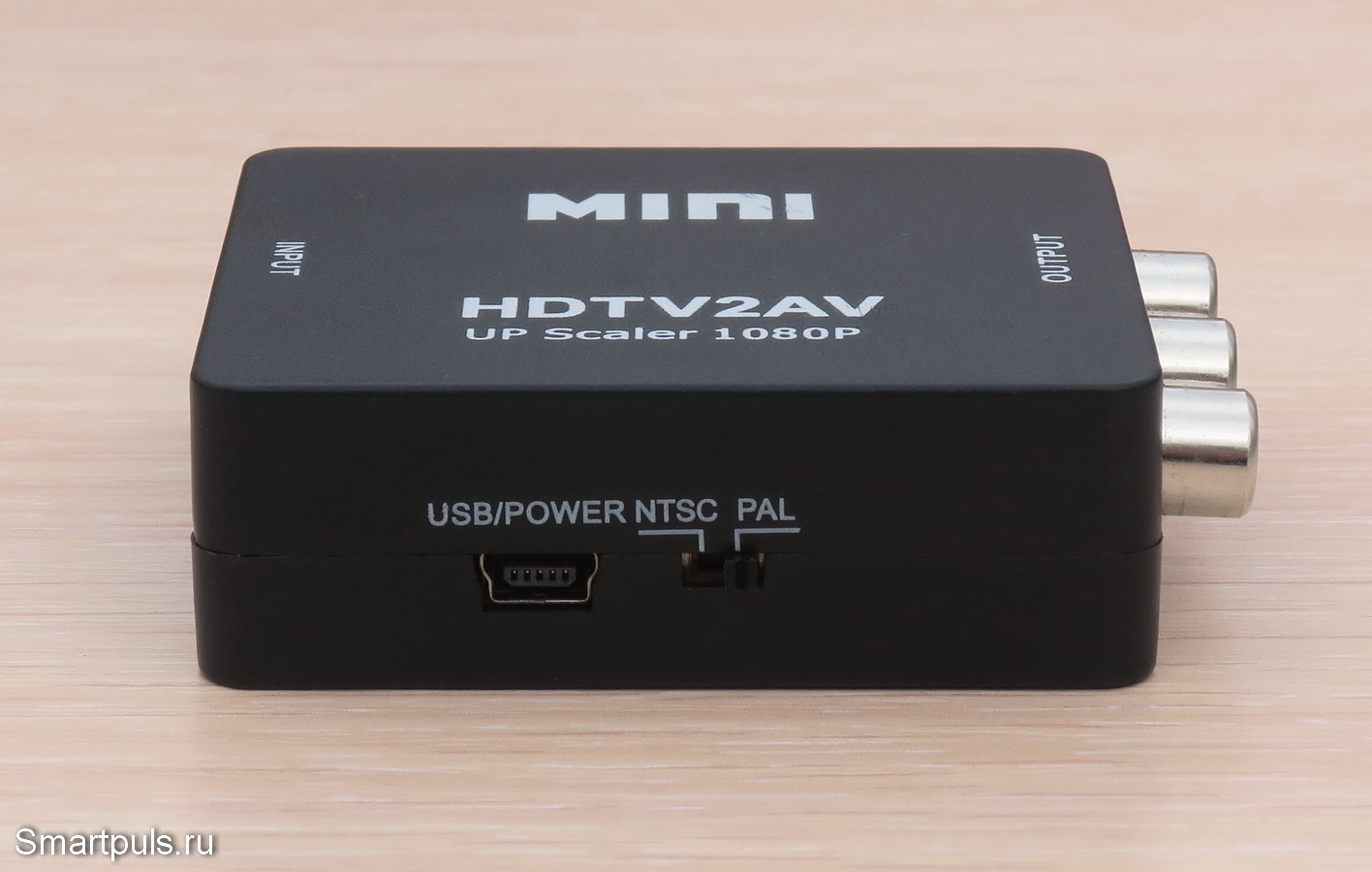

На одной из боковых поверхностей конвертера расположен единственный на устройстве переключатель между стандартами выходного сигнала PAL - NTSC:

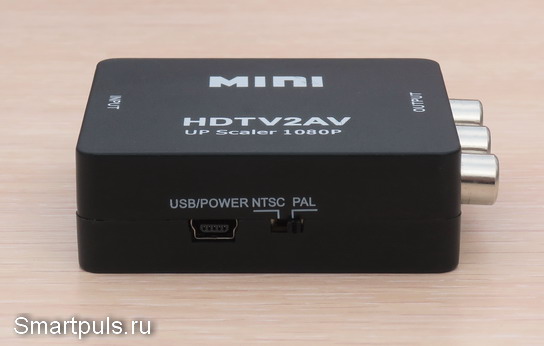

Конвертер с HDMI на RCA

Как показали дальнейшие испытания, заметного влияния на качество изображения стандарт выходного сигнала не оказывает; но он может быть важным при работе с телевизорами, которые поддерживают только один из этих стандартов.

Рядом с переключателем расположен разъём мини-USB для подачи питания. Такие разъёмы - большая редкость, поэтому наличие кабеля с таким разъёмом в комплекте может оказаться очень кстати, если питания по кабелю HDMI всё-таки окажется недостаточно из-за большой длины кабеля.

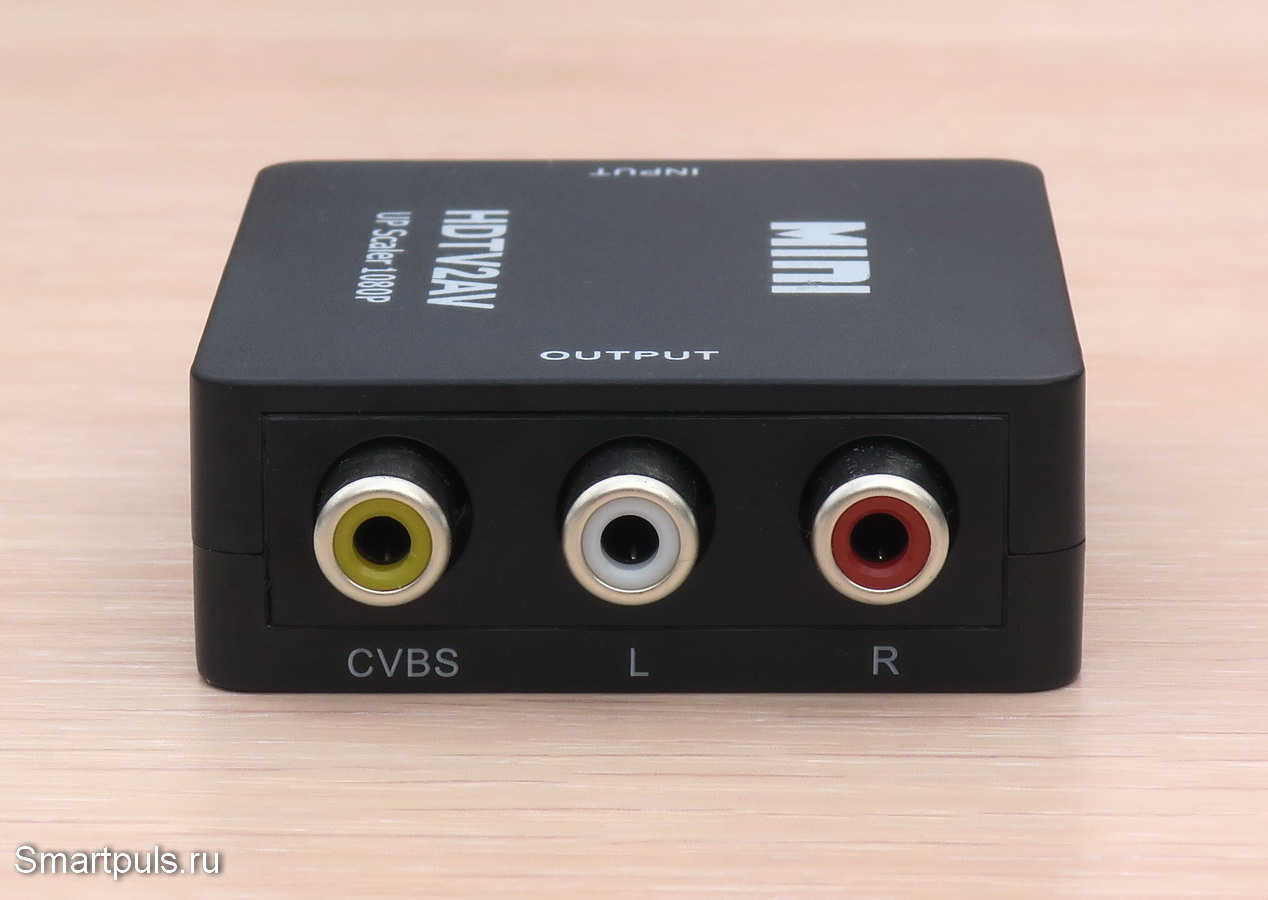

На правом (условно) боку находятся разъёмы RCA:

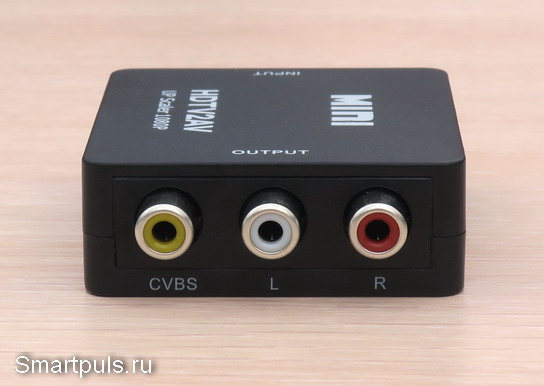

Конвертер переходник HDMI - AV

Кроме видео-выхода (обозначен CVBS - "Color, Video, Blank, Sync"; т.е. композитный видеосигнал), здесь есть два аналоговых аудио-выхода - R и L.

Сигнал на этих выходах получается декодированием из цифрового сигнала, передаваемого по кабелю HDMI вместе с видео.

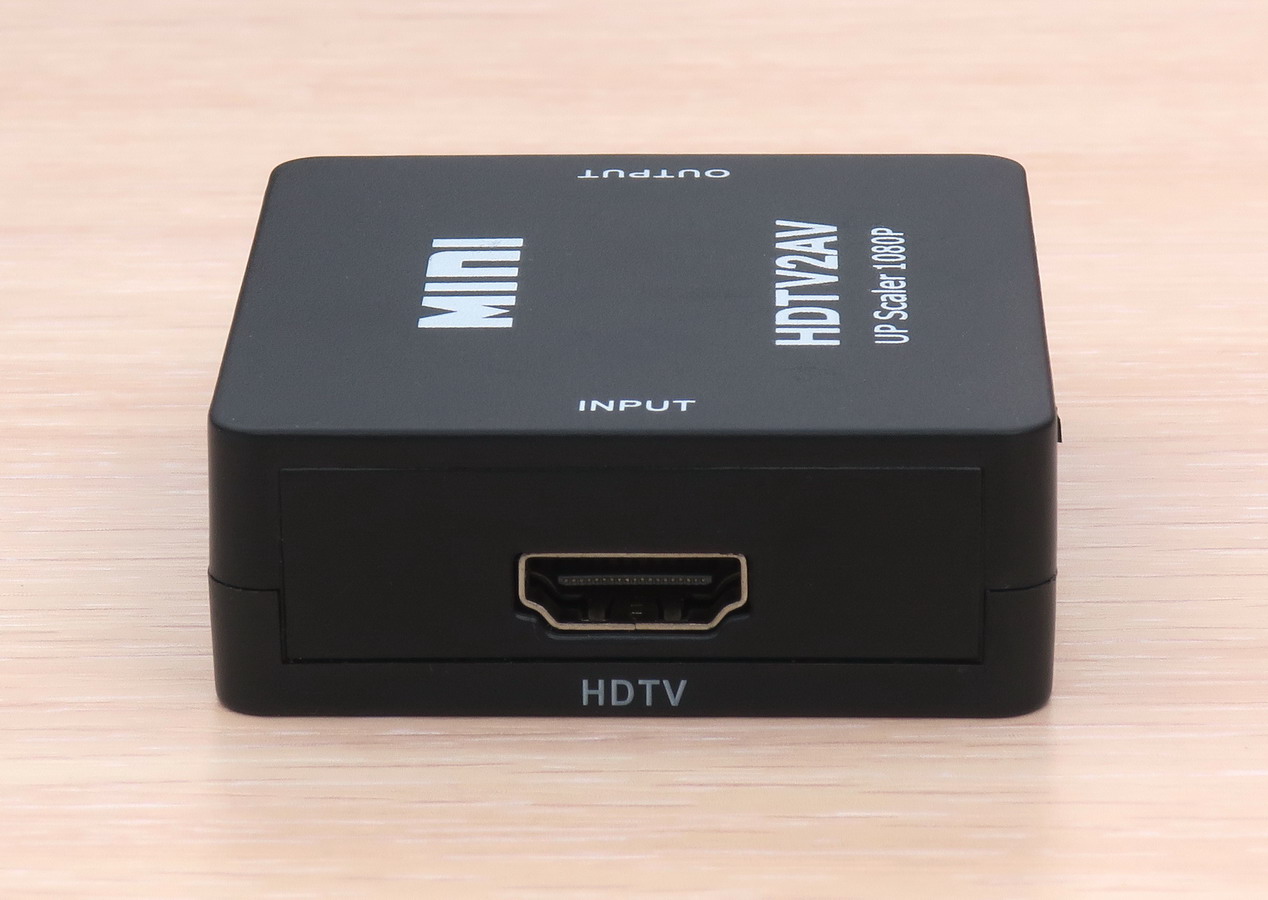

На противоположном боку разместился разъём входа HDMI:

Конвертер переходник HDMI - RCA

По поводу этой картинки комментариев не требуется.


Тест конвертера HDMI-RCA

В ходе тестов будет проверено потребление по питанию, а также качество и формат изображения на телевизорах различных типов: со старинным "трубчатым" (ЭЛТ) экраном и с экраном LCD в двух вариантах соотношений сторон.

Начнём с экзотики: теста на пока ещё оставшемся в живых телевизоре на ЭЛТ марки "Электроника" какого-то советского производителя предперестроечных времён. В качестве тестового изображения передана картинка с компьютера под Windows 10 с открытой фотографией с подписью:

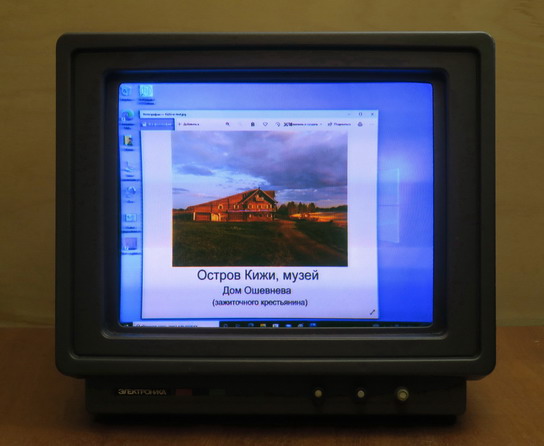

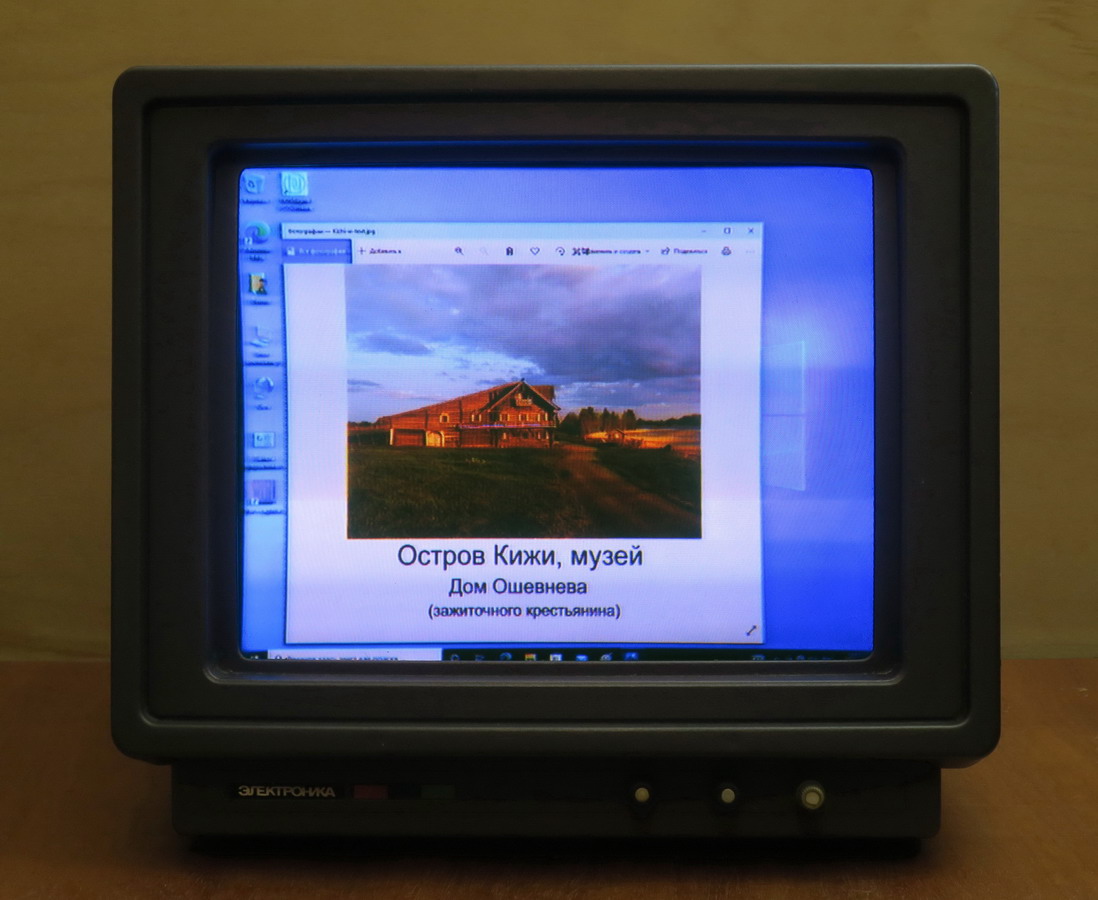

Изображение на экране телевизора с ЭЛТ после конвертера HDMI-3RCA

Изображение страдает типичными дефектами телевизоров на ЭЛТ: геометрические искажения, слабая чёткость (подписи с мелким шрифтом к меню и иконкам не читаемы). Крупный шрифт - читаемый.

В этих бедах больше повинен телевизор со слабой чёткостью электронно-лучевой трубки, нежели конвертер HDMI-AV. Такая проблема не исправима в принципе.

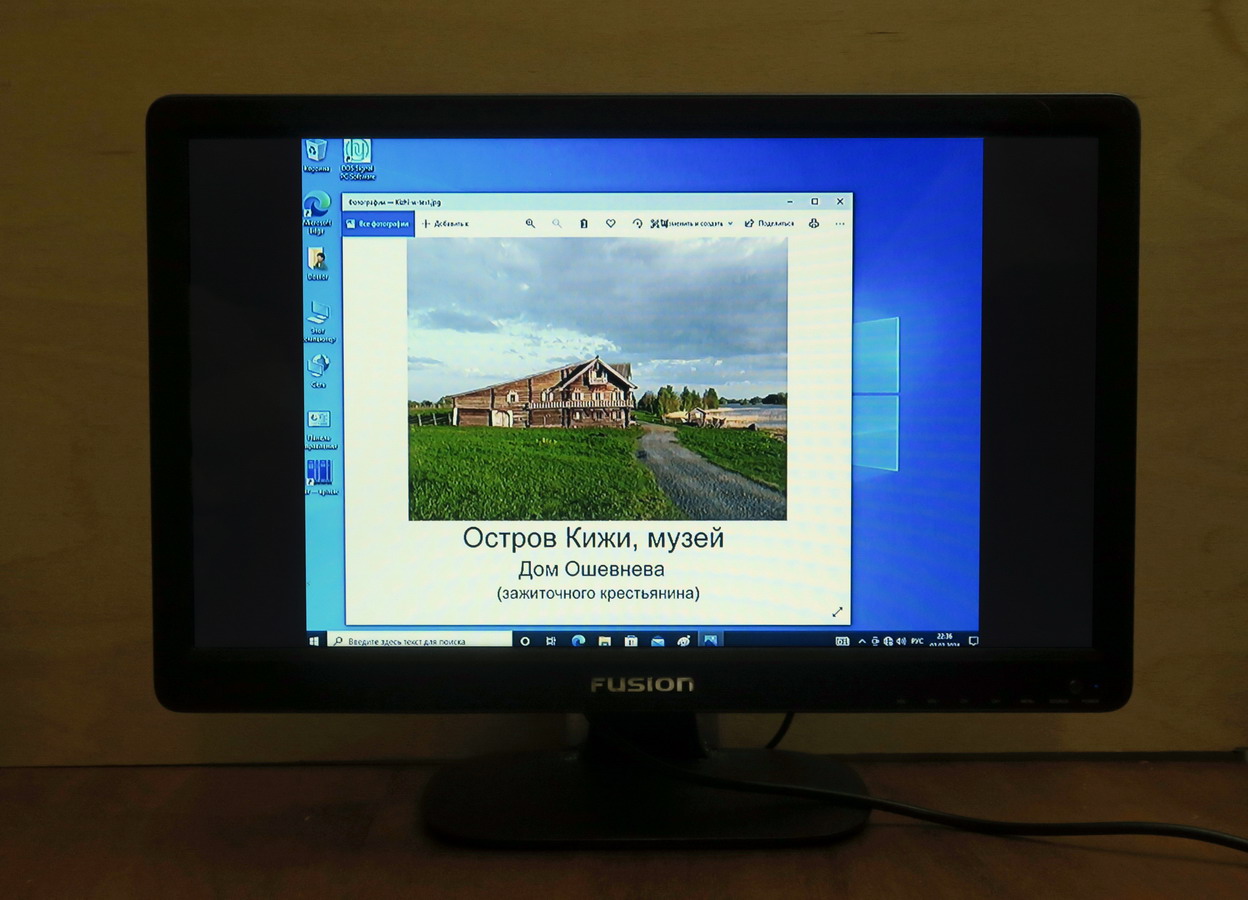

Теперь подключим к современному LCD телевизору, пусть и не с самым "крутым" разрешением (1366*768); но, учитывая максимально-возможное разрешение AV сигнала (576i), этого должно быть вполне достаточно для отображения в максимальном качестве, какое может выдать конвертер-переходник HDMI-AV.

Изображение на экране телевизора с ЭЛТ после переходника HDMI-3RCA

При правильном выборе соотношения сторон в меню телевизора (4:3) геометрических искажений нет, но это не значит, что на картинке всё в порядке.

Чёткость мелкого шрифта осталась низкой, лишь чуть улучшившись по сравнению с телевизором на ЭЛТ. Здесь уже вступают в силу ограничения телевизионного стандарта с его узкой частотной полосой.

Кроме того, небольшая часть изображения сверху и снизу ушла за экран. Это означает, что конвертер немного увеличил изображение; и это не пошло ему на пользу: при увеличении изображения тоже теряется чёткость (изображение "расплывается").

И, последний эксперимент: воспроизведение изображения на LCD телевизоре с форматом экрана 4:3. В качестве телевизора выбран аппарат LG с разрешением 640*480 и диагональю 20 дюймов, спасённый от свалки путём замены сгоревшей подсветки экрана (статья об этом):

Изображение на экране телевизора с ЭЛТ после адаптера переходника HDMI - AV

В таком варианте подключения уход изображения за рамки экрана оказался наибольшим, причём во все стороны (можно судить по иконкам приложений и отрезанной половине нижней строке Windows). Данная проблема - неустранима, так как регулировки размера изображения нет ни в телевизоре, ни в конвертере HDMI - AV.

Естественно, на чёткости мелких деталей растяжение изображения сказалось не лучшим образом. Мелкий шрифт - такой же неразличимый, как и на экране ЭЛТ телевизора.

Наконец, два слова о передаче аудио.

Громкость - нормальная, на коротких кабелях помех нет, на длинных - будет зависеть от окружающей электромагнитной обстановки.

На этом переходим к итогам.

Окончательный диагноз

Свою функцию переходник HDMI-AV выполняет, но делает это с грехом пополам.

Сначала надо сказать, что изображение, передаваемое по стандарту AV, даже теоретически не может иметь такое же качество, как при передаче по HDMI и даже по VGA. Задачей переходника HDMI-RCA является хотя бы не испортить то качество, с которым можно в принципе передать изображение по AV.

И, увы, столь дешевый переходник с этой задачей справился не лучшим образом.

Даже небольшое увеличение изображения при конвертации в AV приводит к потере чёткости; и одновременно небольшая часть изображения уходит за экран. В общем, что вышло - то вышло.

Такой переходник подходит для передачи на телевизор фото и фильмов, где, как правило, не требуется восприятие мелких деталей.

Для передачи на телевизор изображения различных полезных приложений с компьютера переходник не подходит: меню приложений, в большинстве случаев оформленное мелким и средним шрифтом, будет плохо читаемым; и текст по большей части придётся "угадывать" по кусочкам начертания букв.

Купить конвертер HDMI-AV можно на Алиэкспресс, например, у этого продавца. Цена на дату обзора - около $5 (в дальнейшем может меняться).
