Предисловие
В этом небольшом обзоре речь пойдёт о переходниках (адаптерах) с выходов HDMI на входы VGA (они же D-SUB). В обзоре рассмотрим, в каких случаях они применяются, каков их принцип действия, и каких двух типов бывают такие переходники.
Современные видеокарты, материнские платы и TV-приставки в подавляющем большинстве случаев выпускаются без интерфейса VGA для соединения с мониторами. Кстати, более научное название интерфейса VGA - D-Sub. Место доброго старого VGA теперь заняли HDMI (есть всегда) и Display Port (иногда есть как дополнение к HDMI).
Генеральное отличие видеоинтерфейса HDMI от VGA состоит в том, что интерфейс HDMI - цифровой, а интерфейс VGA - аналоговый. То есть, просто отделаться перекоммутацией проводников с разъёма на разъём не получится. Требуется чип конвертера (преобразователя) интерфейсов. А чипу потребуется питание. К счастью, разработчики стандарта HDMI его предусмотрели: по одному из проводников интерфейса передаётся питание +5 В.
В наиболее типовом случае такой адаптер требуется для подключения старых мониторов к выходам HDMI современных видеокарт (как дискретных, так и встроенных на материнских платах). Но бывают и другие случаи, например, подключение ТВ-приставок к старым мониторам, проекторам и телевизорам (многие телевизоры имеют вход VGA).
Кстати, если монитор или телевизор - старый, это не означает автоматически, что он - плохой.
Без интерфейса HDMI выпускались не только кажущиеся сейчас
странными "квадратные" мониторы, но и отличные мониторы с разрешением
до Full HD
(1920*1080) и диагональю до 24 дюймов. Многие старые телевизоры и мониторы имеют
хорошие жидкокристаллические матрицы с яркими и сочными цветами, и они ещё могут
послужить своим хозяевам многие годы! Так что не спешите нести их на сервисы
вторичного рынка или, тем более, на свалку.
Оглавление
2. Внешний вид, конструкция, комплектация и общие принципы работы переходника
3. Тест переходника HDMI - VGA
Переходники HDMI - VGA бывают двух типов: со звуковым каналом и без него.
Благодаря наличию в интерфейсе HDMI звукового канала облегчается соединение различных устройство для воспроизведения мультимедиа: изображение и звук передаются одним кабелем.
Но при соединении со старым монитором или телевизором это не работает: у старых телевизоров звуковой канал существует только отдельно от видеоканала; а у мониторов звукового канала может и вообще не быть (в этом случае для воспроизведения звука потребуются звуковые колонки).
Чаще всего в таких случаях можно непосредственно соединить выход звука от источника (компьютер и т.д.) с приёмником (телевизор, монитор, звуковые колонки).
Но, во первых, это всё-таки не всегда возможно сделать напрямую (могут потребоваться переходники, например, с "тюльпанов" на джек 3.5 мм); а во-вторых, не всегда удобно.
После изложения теории переходим к практике - дешевому
китайскому переходнику HDMI - VGA со звуковым каналом. Сразу надо сказать, что в
данном случае дешевый - не значит плохой.

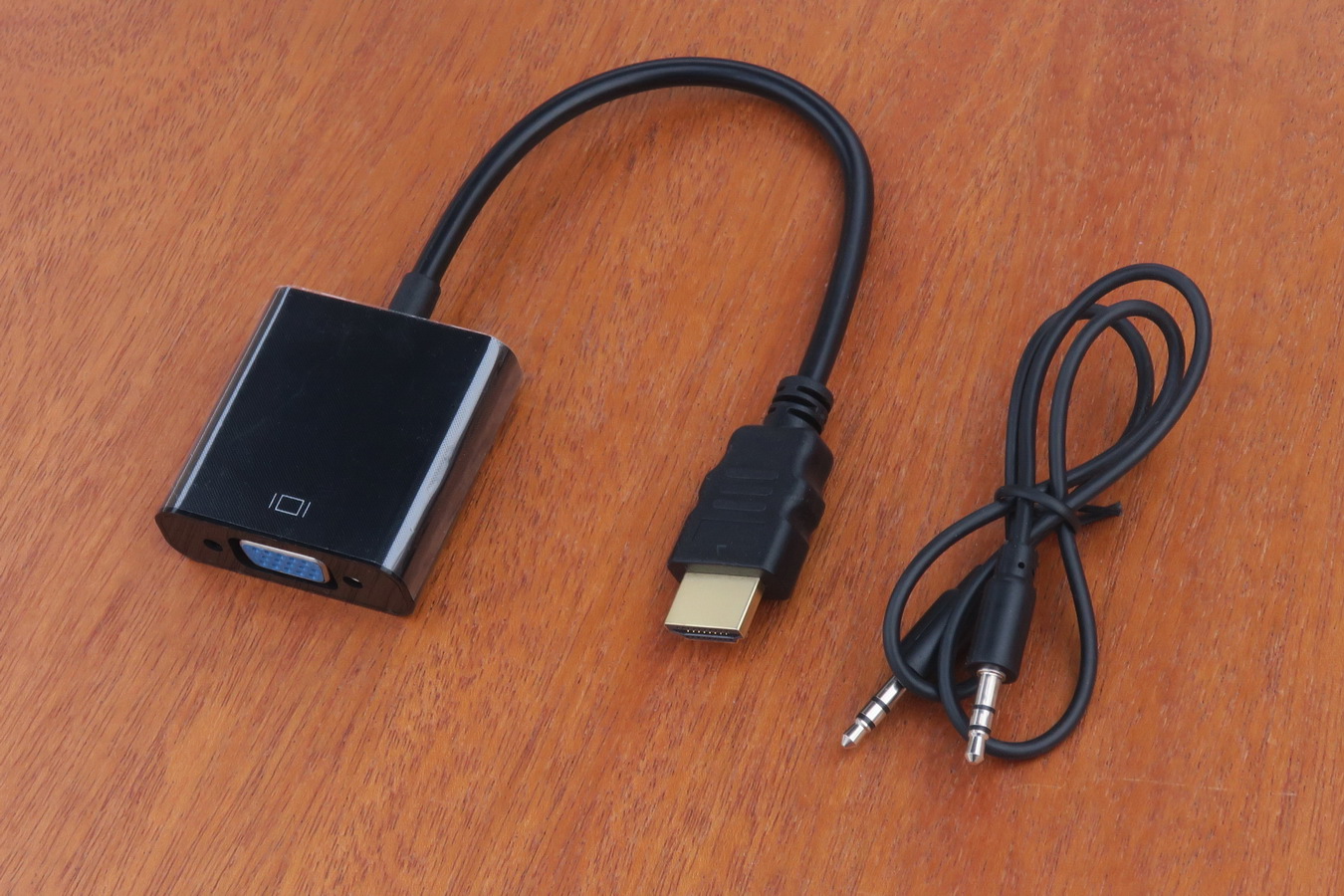

Комплект тестируемого переходника HDMI - VGA с аудио выглядит не просто, а очень просто:
Переходник представляет собой маленькую коробочку 44*44*14 мм с коротким кабелем с разъёмом HDMI в качестве входа; и разъёмами VGA и аудио 3.5 мм в качестве выходов.
Длина кабеля HDMI - 20 см вместе с разъёмом.
Для аудио-канала в комплект также приложен аудио-кабель длиной 52 см (в некоторых случаях маловато будет).

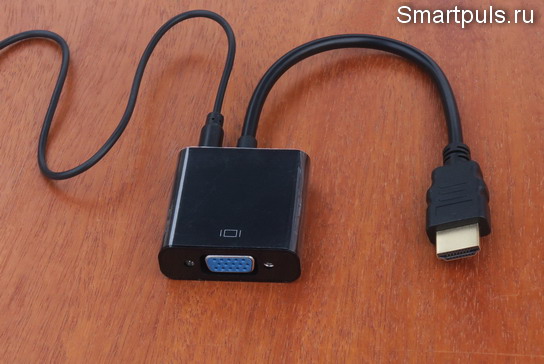

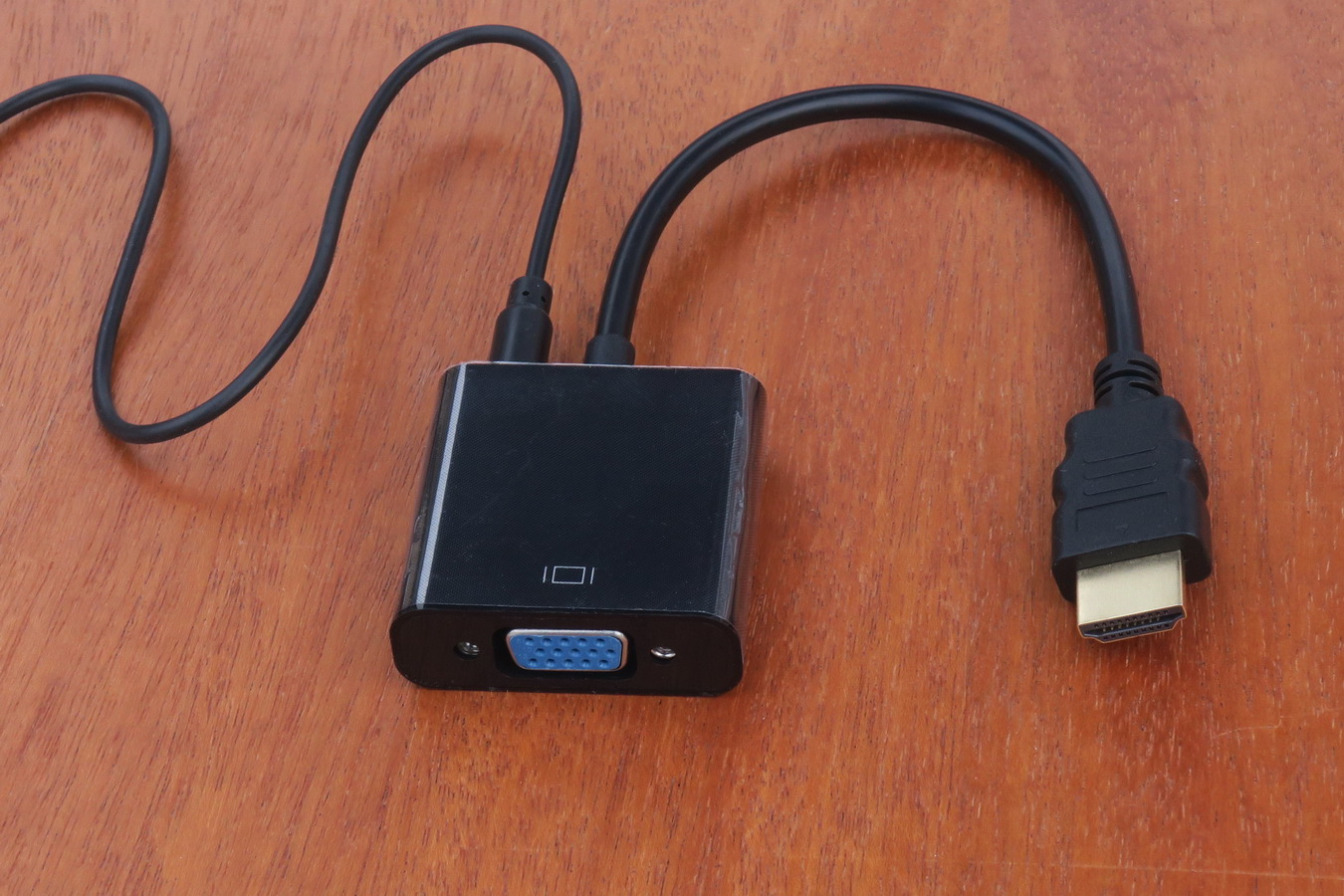

Вот так эта нехитрая система выглядит в сборе со стороны разъёма VGA:

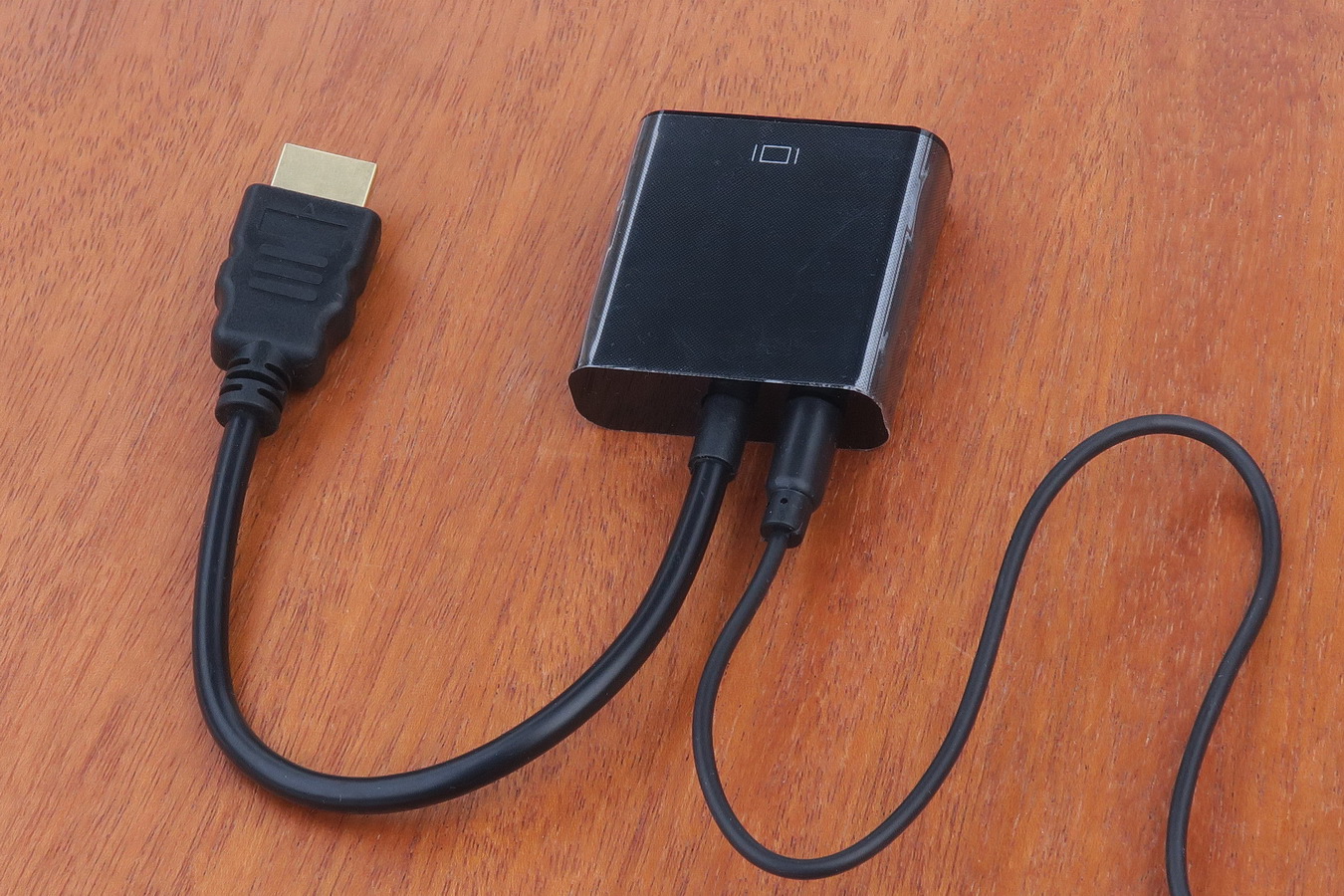

А вот так выглядит Переходник (конвертер) HDMI - VGA с аудиовыходом с обратной стороны:
Как уже говорилось, несмотря на внешнюю простоту, устройство обладает определённым интеллектом.
Со стороны выхода VGA оно должно опросить монитор (телевизор) на предмет разрешения по горизонтали и вертикали и поддерживаемых режимов.
Затем оно должно полученную информацию передать по каналу HDMI в компьютер или иной источник видео-сигнала.
Соответственно, компьютер должен автоматически (или по
выбору пользователя) сформировать картинку с тем разрешением, которое
поддерживается монитором.
Для проверки было осуществлено подключение к компьютеру через тестируемый переходник мониторов с разрешением 1280*1024 ("квадратный" Viewsonic VP720, 2005 г.) и 1920*1080 (Samsung SyncMaster SA650 (S27A650D, 2011 г.). Оба монитора не имеют входа HDMI.
Компьютер, с помощью которого осуществлялось тестирование, работал под ОС Windows 10 и использовался с видеокартой "переходного периода", в которой имелся как выход HDMI, так и выход VGA; что позволило сравнить на одном и том же устройстве работу подключаемых мониторов как с прямым подключением через VGA, так и с подключением через переходник HDMI - VGA.
Монитор Samsung служит без проблем с даты покупки, а монитор Viewsonic был восстановлен после выхода из строя "ламповой" подсветки с заменой на светодиодную (процесс замены описан в этой статье).
Монитор Viewsonic имеет встроенные динамики, в связи с чем он тестировался с подключением звукового канала через тестируемый переходник.
Начнём с подключения монитора Viewsonic VP720 с разрешением 1280*1024.

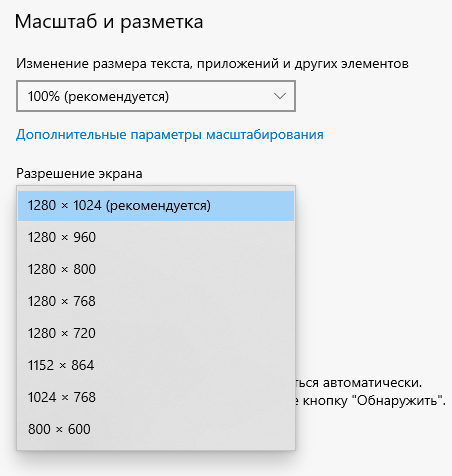

При прямом подключении через VGA компьютер правильно распознал все поддерживаемые режимы монитора:

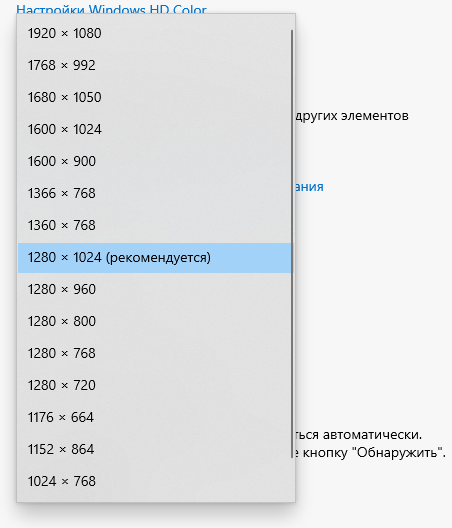

При подключении монитора через переходник HDMI - VGA компьютер показал не только режимы, поддерживаемые собственно монитором, но и режимы, поддерживаемые переходником HDMI-VGA безотносительно подключенного монитора:
При этом "родное" разрешение монитора (1280*1024) переходник определил правильно и обозначил его, как рекомендуемое.
При попытке установить режимы выше рекомендуемого изображение на мониторе пропадало; а при установке режимов ниже рекомендуемого - всё работало, но изображение было с потерей качества (нечёткие границы) или с геометрическими искажениями (сжатое или растянутое).
Из этого следует, что перед подключением монитора к компьютеру через переходник HDMI-VGA необходимо установить со стороны компьютера размер изображения, равный или ниже разрешения монитора (а потом можно и донастроить, как надо).
Если перед подключением монитора со стороны компьютера будет настроено более высокое разрешение, чем позволяет монитор, то он просто ничего не покажет.
Что касается звукового канала, то он успешно работал; но из-за малого усиления в мониторе звук был тихим (недостаточным, например, для комфортного просмотра фильмов).
Теперь переходим к тестированию переходника HDMI-VGA с подключения монитора Samsung SyncMaster SA650 (S27A650D) с разрешением 1920*1080.

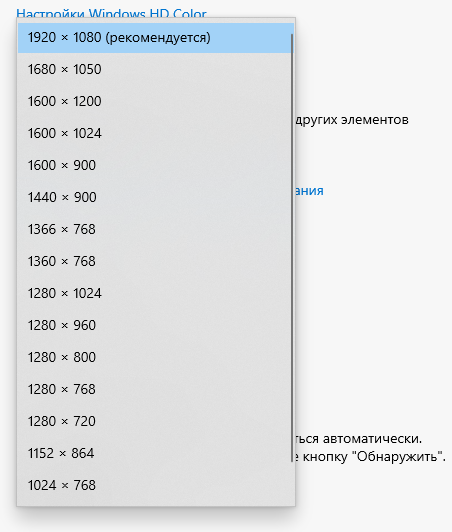

При подключении этого монитора напрямую к выходу VGA компьютера никаких неожиданностей не случилось; компьютер показал массу поддерживаемых режимов:

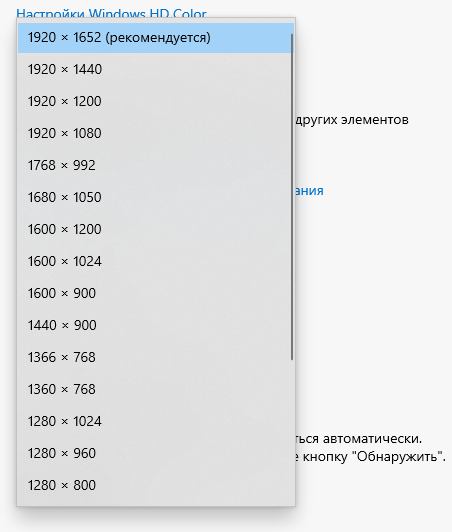

При переходе на соединение компьютера с монитором через переходник HDMI-VGA при первом подключении картинка оказалась сильно сжатой по вертикали; а в списке режимов значилось, что разрешение монитора было определёно как 1920*1652:
Поскольку изображение, хотя и искаженное, всё-таки присутствовало на экране; я затем изменил разрешение в этих настройках на 1920*1080 (номинальное разрешение монитора) и перезагрузил компьютер.
Изображение стало нормальным, из списка возможных режимов исчезли все неподдерживаемые режимы (выше 1920*1080). Список режимов стал выглядеть, как для прямого подключение через VGA.

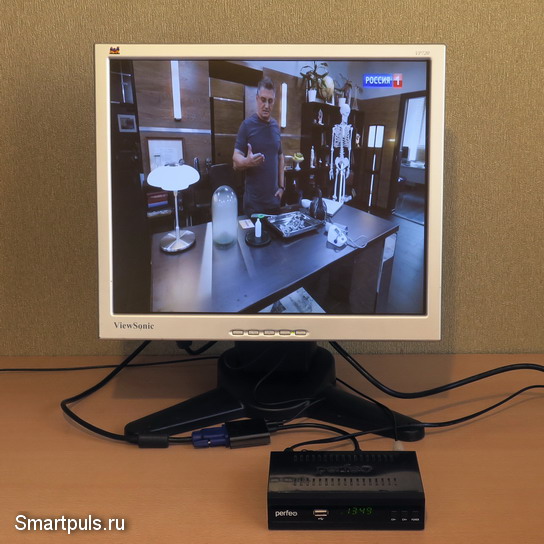

Следующая задача - подключение монитора Viewsonic VP720 (1280*1024) к TV-приставке DVB-T2 Perfeo (обзор).

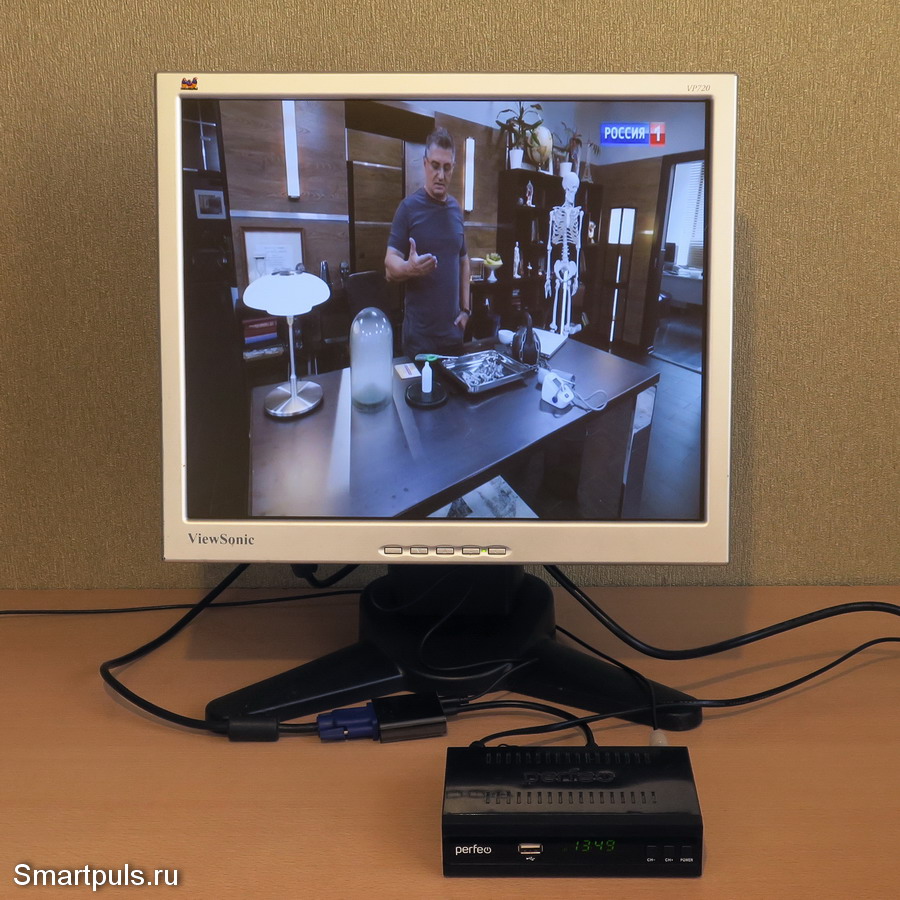

Здесь главная задача - тоже не загнать монитор в неподдерживаемое разрешение. В TV-приставке есть возможность установить форматы выходного разрешения 576p, 720p, 1080p. При установке разрешения 1080p изображения на экране монитора не было (это выше его возможностей); при разрешении 720p изображение было сжато по горизонтали и сдвинуто влево неисправимым образом; и только при разрешении 576p изображение стало условно-нормальным, с небольшой "вытянутостью" по вертикали (смотреть можно, хотя и производит страное впечатление), фото:
На этом переходим к итогам.
Несмотря на всю простоту (кажущуюся) рассмотренного переходника HDMI-VGA, он оказался вполне пригодным для того, чтобы вдохнуть "вторую жизнь" в устаревающие, но ещё вполне работоспособные мониторы и телевизоры, не имеющие входов HDMI или Display port. Применение переходника никак не портит качество картинки.
Подключается этот переходник очень легко и просто, но надо соблюсти единственное правило: перед подключением монитора (телевизора) через этот переходник к выходу другого устройства (компьютер, TV-приставка и т.п.) на этом устройстве разрешение выходной картинки должно быть установлено не выше, чем разрешение подключаемого монитора (телевизора).
К этому надо добавить, что если на мониторе есть не только вход VGA, но и вход DVI-D (часто в мониторах встречались оба разъёма), то целесообразнее будет применить переходник HDMI - DVI-D (такие переходники проще, они просто перекоммутируют сигнальные проводники, но не передают звук).
Найти переходник HDMI-VGA можно на Яндекс.Маркет. Цена на дату обзора - 260 рублей; в дальнейшем может (и обязательно будет!) меняться, проверяйте!
Реклама. ООО "Яндекс" ИНН 7736207543
Можно также купить такой переходник HDMI-VGA и на Aliexpess, но там на дату обзора покупка чуть менее выгодна ($3). В дальнейшем соотношение цен может меняться.
Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158
Ваш Доктор.
04 декабря 2023 г.
