Новый год к нам мчится, скоро всё случится! Новогодняя гирлянда с дистанционным управлением за три американских рубля: дёшево и сердито

Предисловие

Новый Год любит красивые и яркие цвета. И поэтому захотелось мне к моей старой гирлянде для окна с однотонными звёздочками добавить свет с переливающимися цветами.

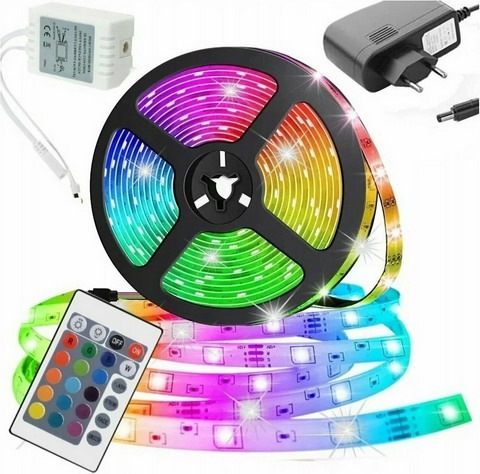

Выбор пал на светодиодную ленту RGB с пультом дистанционного управления.

Весь комплект (лента, блок питания, пульт управления) на момент покупки стоили 300 рублей, т.е. около 3-х долларов по курсу ЦБ РФ.

Конечно, были сомнения: неужели за такие деньги можно купить что-то работающее?!

Оказалось, что можно; а на чём производитель сэкономил – разберёмся далее. В общем, обзор технико-экономический.

Дальше - кратко и по делу.

Упаковка и состав комплекта

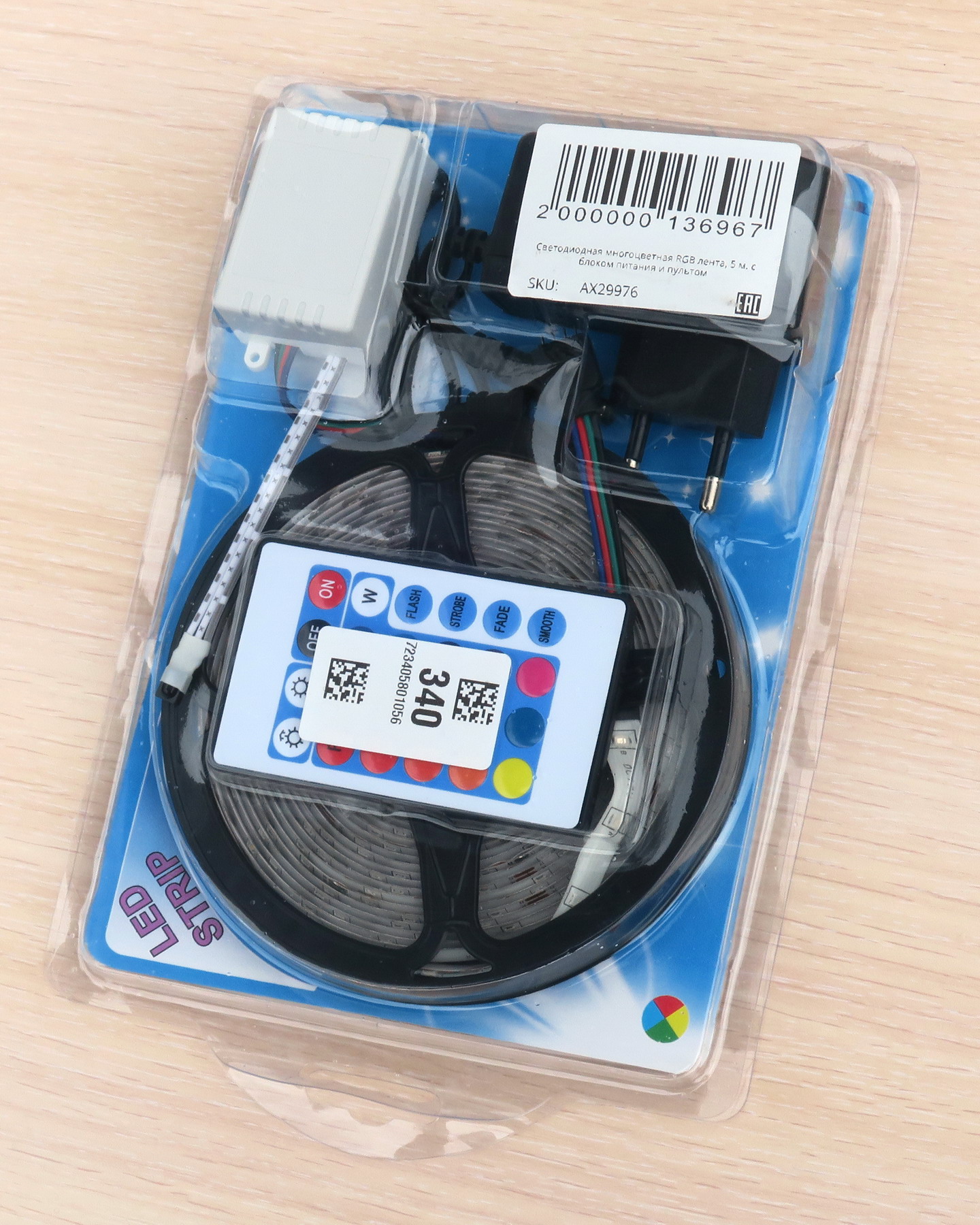

Упаковка – простая, из очень тонкого прозрачного пластика.

С одной стороны видны все составляющие комплекта: сама светодиодная лента на катушке, блок питания 12 В, блок управления и пульт ДУ:

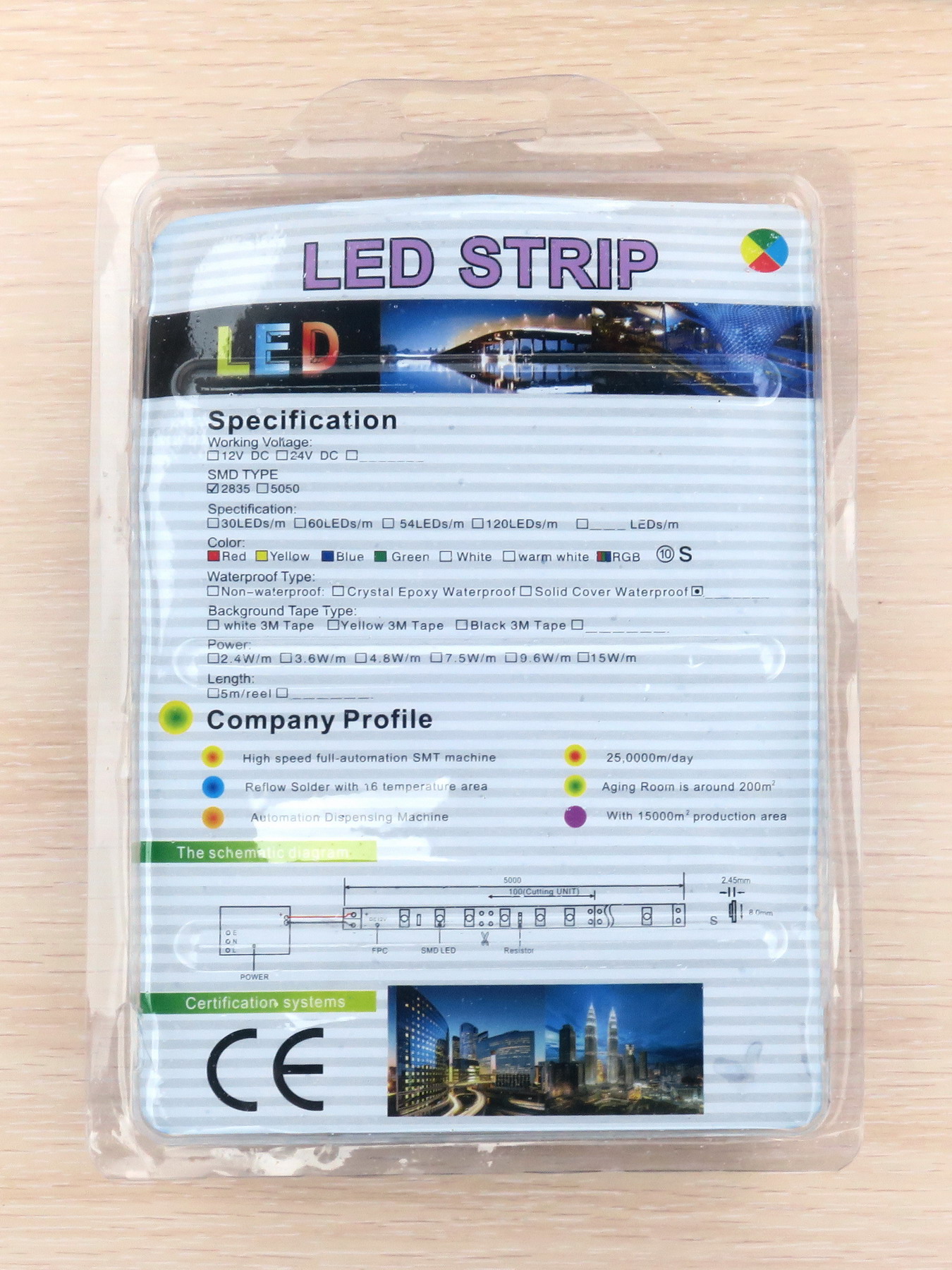

С другой стороны - табличка с характеристиками, в которой правильные характеристики должны быть помечены галочками. Но, в большинстве строк, не помечены.

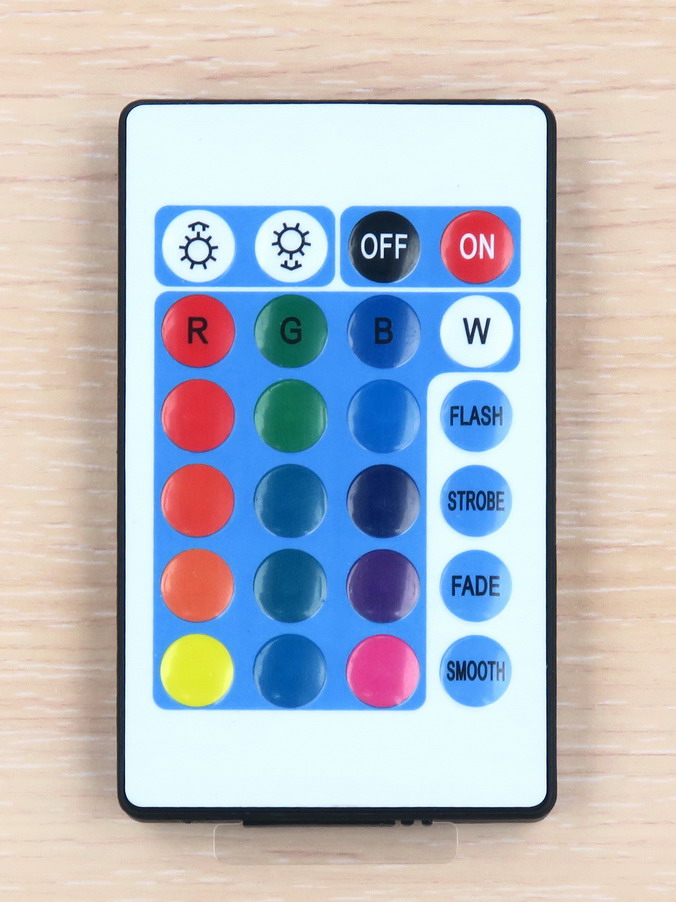

Осматриваем пульт ДУ:

В пульт ДУ уже вставлена маленькая литиевая батарейка CR1220, но она изолирована от контактов пластиковой вставкой (чтобы не расходовалась зазря до прибытия к потребителю). Перед применением вставку надо извлечь. Кстати, батарейка, действительно очень маленькая (диаметр 12 мм, толщина 2 мм). Я никогда еще таких маленьких батареек в пультах не видел. Один из факторов экономии, пусть и копеечный!

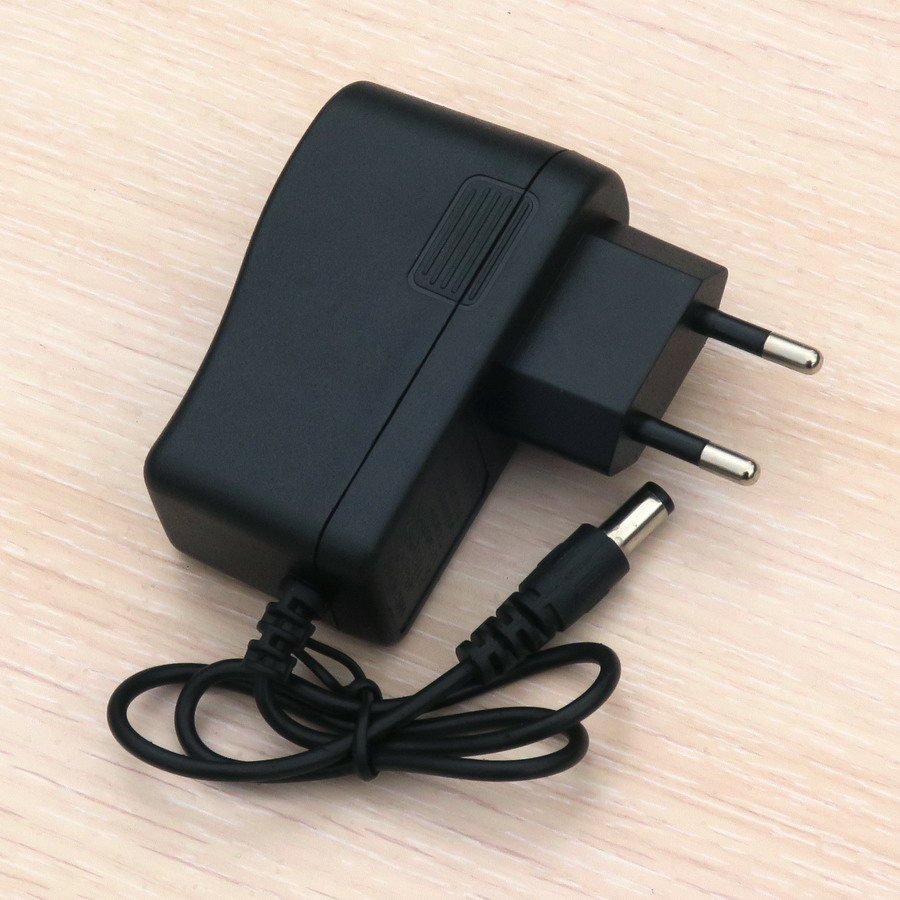

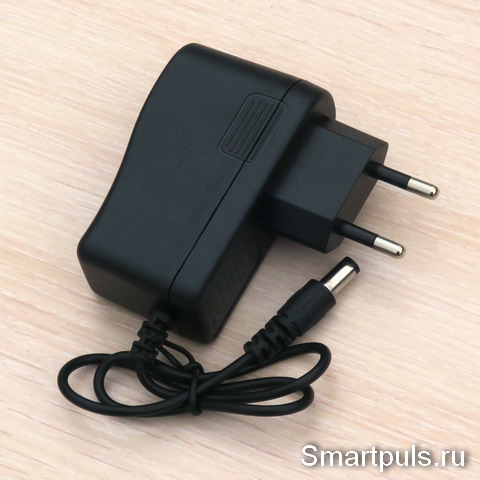

Теперь - блок питания (адаптер 12 В):

Мощность блока питания на странице продавца обозначена как 72 Вт, но реально на нём указано 12 В / 2 А, то есть 24 китайских Ватта.

В переводе на Ватты обыкновенные, в лучшем случае можно надеяться примерно на 75% от заявленного (18 Вт).

Блок питания тоже собран по принципу "экономика должна быть экономной": его выходной кабель - тонкий и имеет длину всего 36 см. Впрочем, всё работает!

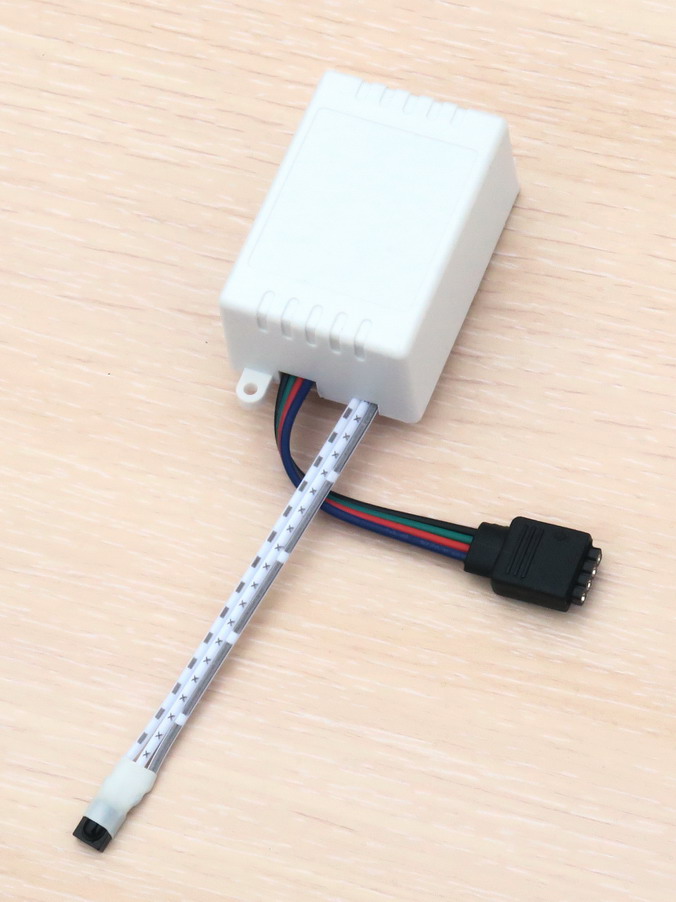

Между блоком питания и светодиодной лентой подключается блок управления (контроллер):

На его "ножке" в виде трёхпроводного кабеля вынесен наружу фотоприёмник системы дистанционного управления.

Другой шлейф от контроллера (широкий четырёхпроводной) подключается к светодиодной ленте. Не подумайте, что чёрный проводник в этом шлейфе - это земля. На самом деле это питание +12 В; а зажигаются светодиоды в ленте подачей сигнала низкого уровня на остальные проводники.

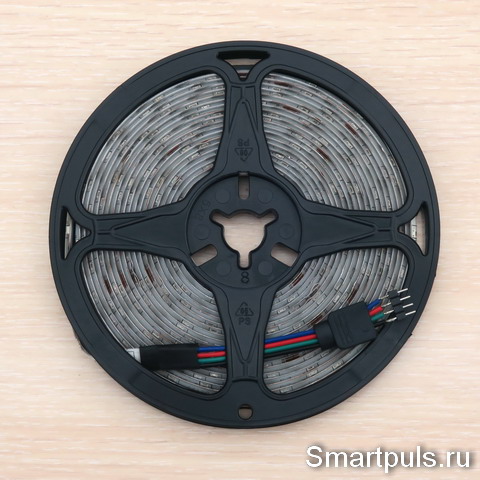

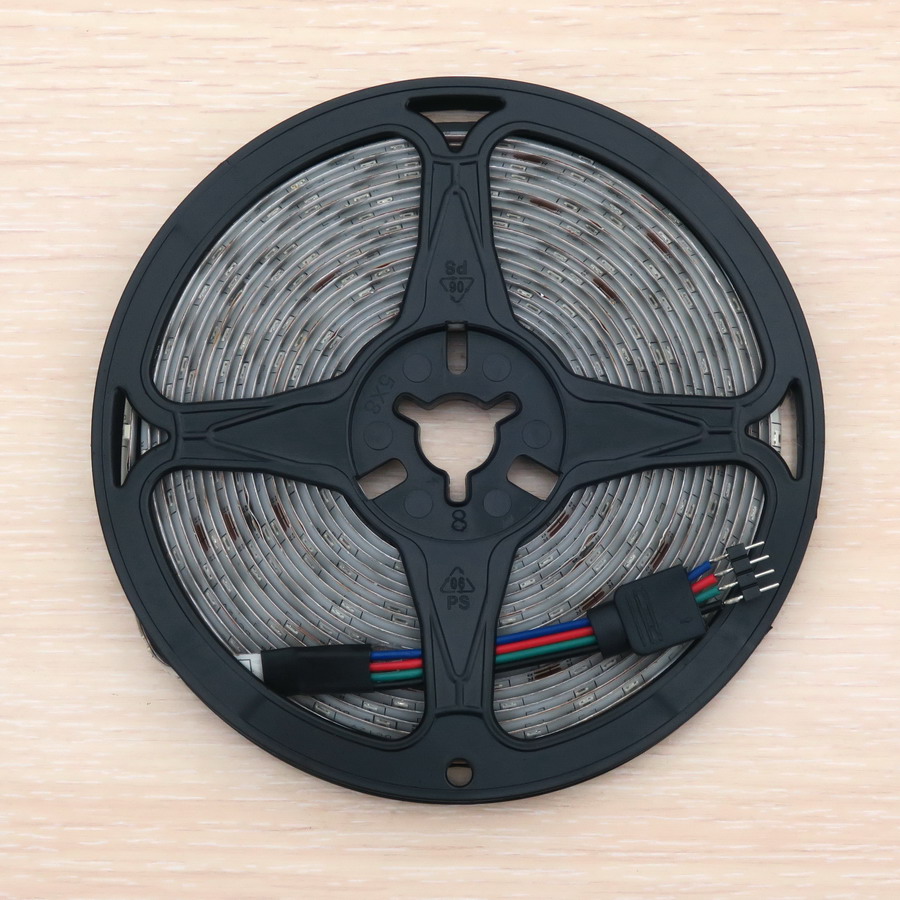

Светодиодной ленты на бобине оказалось, действительно, 5 м; и, действительно, RGB.

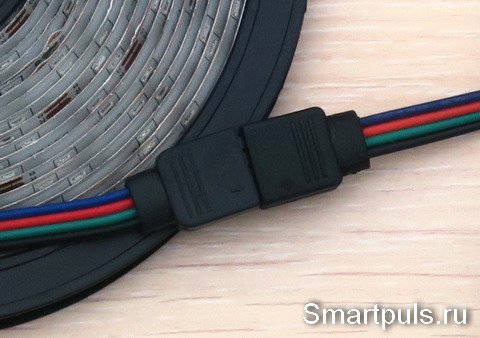

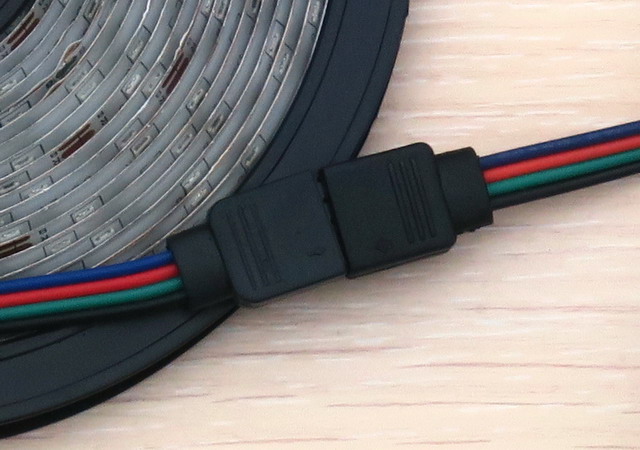

Разъём соединения светодиодной ленты  с блоком управления – очень простой и легко разделяется на составные части (даже и тогда, когда его об этом не просят).

«Ключ» для правильного соединения разъёмов виден очень плохо, почти не заметен; но можно ориентироваться по цвету проводников.

В общем, разъёмы тоже стали предметом экономии.

Светодиодная лента - не простая. Со стороны светодиодов она имеет покрытие из прозрачного силикона, защищающее светодиоды и всю ленту от случайных повреждений в процессе эксплуатации.

Конечно, от всех невзгод силикон не защитит (ибо прочность его невелика), но от мелких неприятностей точно спасёт (от влаги тоже защищает).

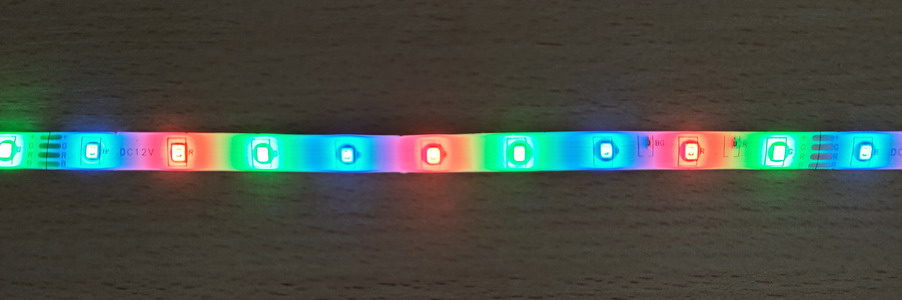

Светодиоды RGB на ленте - не совмещённые по три цвета в одном корпусе, а раздельные и разнесённые в пространстве: один светодиод - один цвет.

Это - не хорошо, и не плохо (зависит от вкуса):

С обратной стороны светодиодная лента покрыта, как обычно, клейким слоем с защитной плёнкой. Все свойства такого способа крепления мы давно знаем: после приклейки к чему-либо снова оторвать светодиодную ленту без повреждений очень сложно; зато через некоторое время она сама отвалится. :)

Особо надо упомянуть возможности управления свечением светодиодной ленты с помощью пульта дистанционного управления.

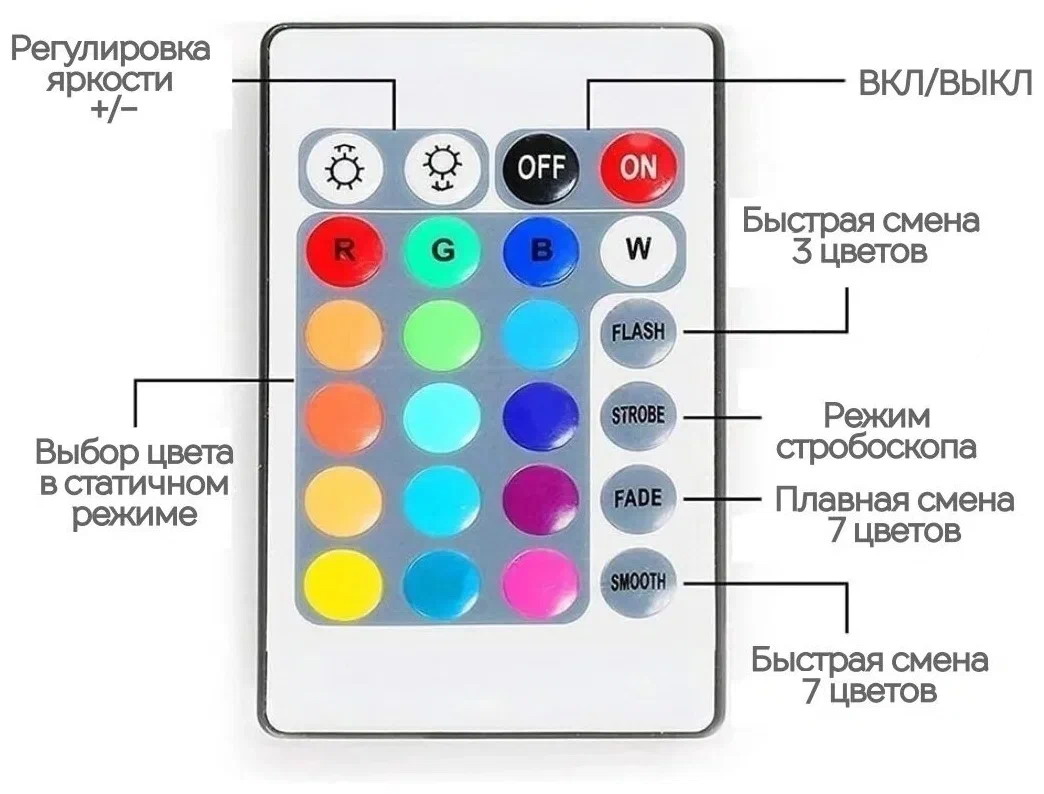

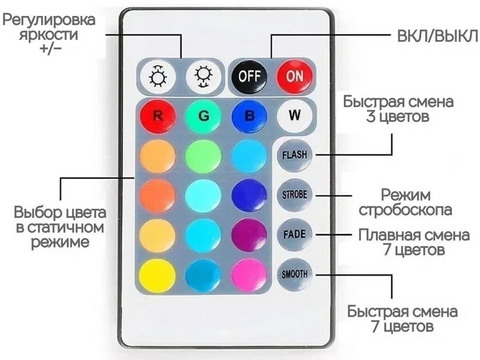

Инструкция к нему есть на рисунке на странице продавца:

Двенадцать кнопок выбора цвета в статичном режиме зажигают светодиоды примерно в том цветовом оттенке, который изображен на кнопках (но это весьма и весьма приблизительно).


Технические и практические испытания новогодней гирлянды на основе светодиодной ленты

Чисто технических испытаний будет немного: проверим осциллограмму напряжения на светодиодной ленте (один из цветов) и потребление по питанию.

Потребление по питанию в максимальном режиме (белый цвет, яркость 100%) составило почти точно 0.5 А. Итого, мощность составила 6 Вт; т.е. чуть больше 1 Вт на 1 м ленты. Это - вполне комфортное значение, когда свечение светодиодов уже довольно яркое, но ещё не слепящее.

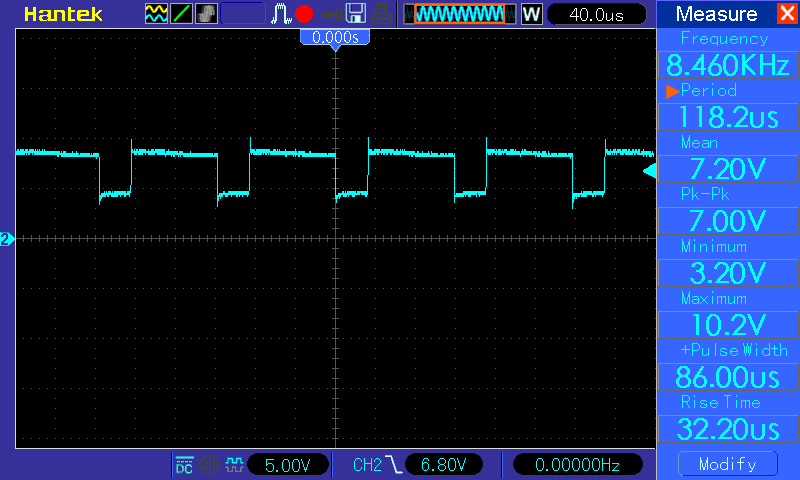

Осциллограмма на отрицательном выводе светодиодов одного из цветов ленты:

Осциллограмма снята при яркости около 25%. При яркости 100% она вырождается в прямую линию на низком уровне.

Частота ШИМ (широтно-импульсной модуляции) для управления яркостью оказалась 8.5 кГц, что надо воспринять с чувством глубокого удовлетворения: пульсации яркости не заметны ни при каких условиях.

И вот, наконец, практические испытания. Чтобы не растягивать их слишком надолго, испытания статичных цветов проводились только в четырёх режимах (красный, зелёный, синий, белый):

После завершения всех перечисленных выше испытаний лента была торжественно установлена по периметру окна. При этом оказалось, что силиконовый слой к стеклу немного прилипает, что позволило оптимальным образом развернуть ленту в сторону улицы (хотя и изнутри комнаты тоже иллюминация оказалась хорошо видна благодаря обратному отражению от стекла).

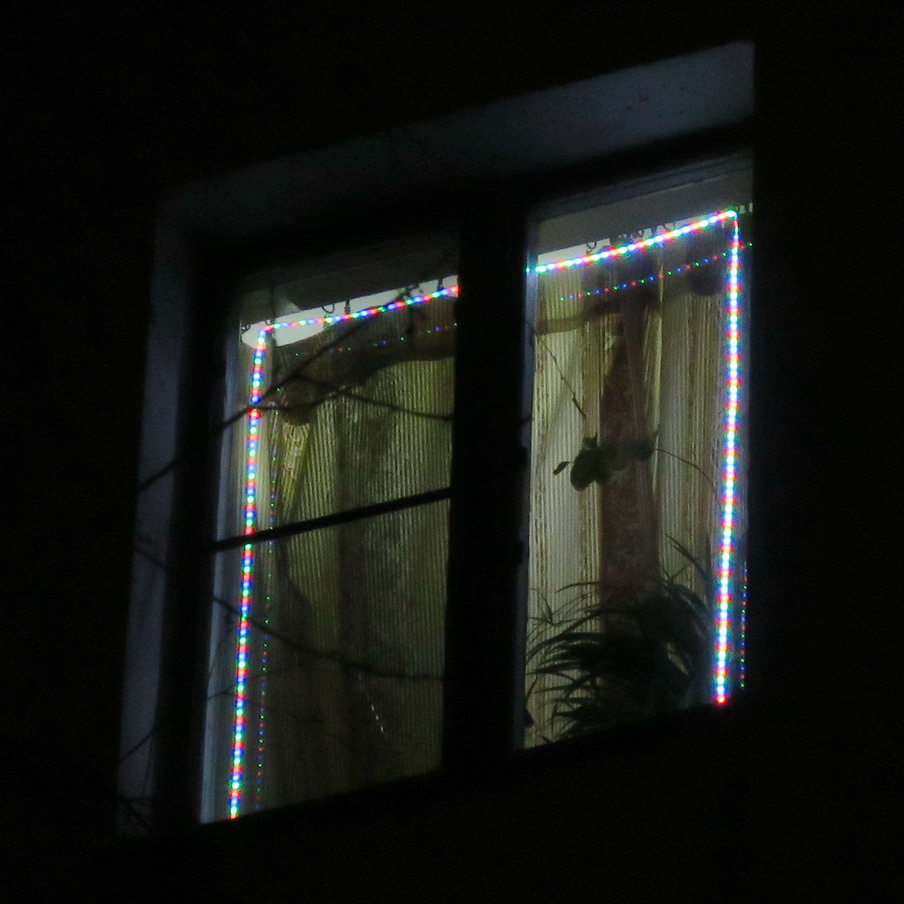

И вот, лента торжественно зажжена (ночной вид)!

Снимок сделан, когда гирлянда находилась в режиме белого света (включены все светодиоды).

На этом можно перейти к окончательному диагнозу.


Окончательный диагноз новогодней гирлянды из светодиодной ленты

В данной гирлянде сделан ряд упрощений с целью её удешевления. К ним можно отнести очень маленькую батарейку в пульте управления; примитивнейший разъём для соединения блока управления с лентой; короткий кабель блока питания; инфракрасный приёмник ПДУ, торчащий на шлейфике из трёх проводов.

Что радует - именно на светодиодной ленте не экономили; а её силиконовое покрытие позволит ей жить долго и счастливо.

В целом, несмотря на указанные недостатки, новогодняя гирлянда вполне работоспособна и свою небольшую цену полностью оправдывает.

Протестированную новогоднюю гирлянду купить можно на Яндекс.Маркет. Цена в дальнейшем может меняться, особенно - при приближении к Новому году, проверяйте!

Существует и множество других видов гирлянд - "штора", "нить", "бахрома", гирлянды с фигурками и многое другое. Найти тоже можно на Яндекс.Маркет (внимание - они не протестированы!).
