Беспроводная зарядка - достоинства, недостатки, и особые достоинства стандарта Qi2.2

Принцип действия беспроводной зарядки

Принципы беспроводной передачи энергии могут быть разными: от ультразвука до лазерного луча. Но для зарядки мобильных устройств наиболее простым и одновременно эффективным методом оказалась банальная и знакомая из школьной физики индуктивная передача энергии, как в трансформаторе.

Разница только в том, что здесь обмотки, обменивающиеся энергией, расположены в разных устройствах: одна обмотка - в источнике энергии, а вторая - в приёмнике (обычно это - смартфон).

Чтобы источник не расходовал энергию почём зря, перед началом процесса зарядки устройства обмениваются несколькими байтами информации и "договариваются" между собой. Одновременно при этом происходит выяснение вопроса, хорошо ли совмещены катушки источника и приёмника; и если всё хорошо, то процесс запускается.

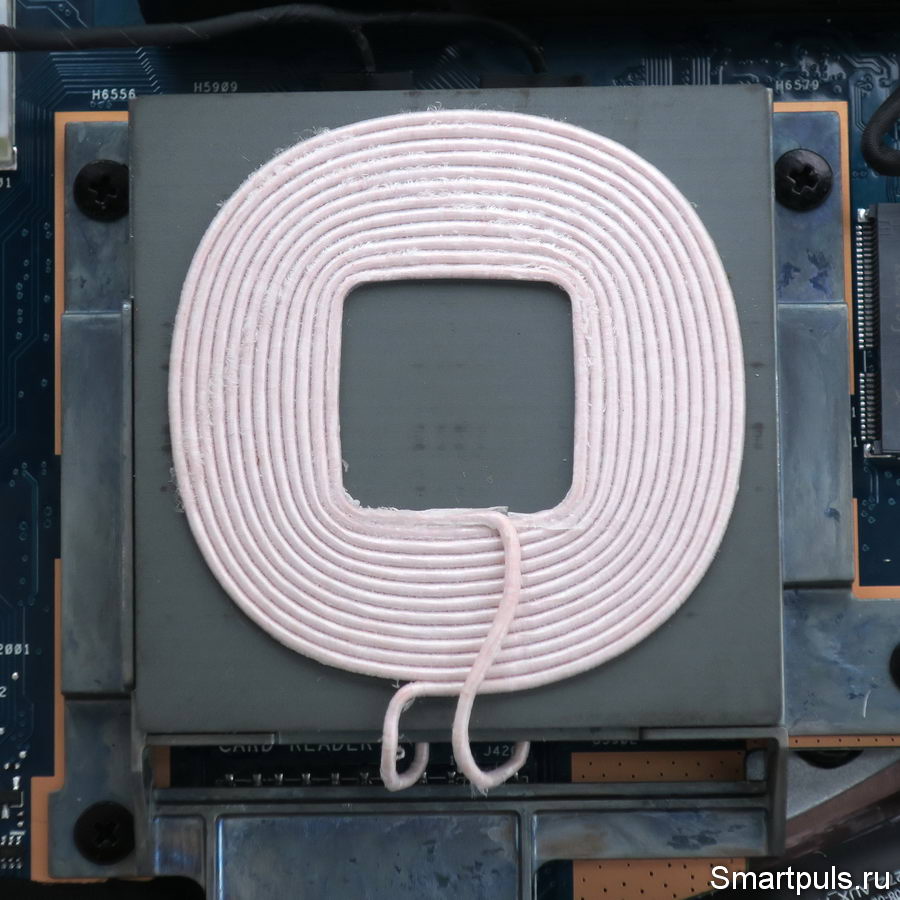

Чтобы оба компонента беспроводной зарядки (источник и приёмник) были как можно тоньше, катушки обмена энергией делаются плоскими:

Одновременно плоская конструкция уменьшает бесполезное рассеивание электромагнитной энергии в пространстве: силовые магнитные линии одной катушки почти точно проходят сквозь вторую катушку.

Просто, как всё гениальное!

Но, как водится, есть нюансы: у такого способа зарядки есть не только достоинства, но и недостатки. :(

Один из главных недостатков происходит из необходимости дополнительных ступеней преобразования энергии: в источнике - из постоянного тока в высокочастотный переменный ток; а на стороне приёмника (смартфона) - в обратную сторону. В результате КПД зарядки падает.

Типовой КПД обычной (проводной) зарядки 85-95%, а беспроводной - только 60-80%.

Все проценты, "не достающие" до 100%, идут, естественно, на нагрев. В результате нагревается заряжаемый смартфон сильнее, чем при проводной зарядке, и энергии ему можно передать за единицу времени меньше. Особенно вреден нагрев для аккумулятора - снижается срок службы; а чтобы он не "бабахнул", автоматике приходится тщательно следить за нагревом и передаваемой в аккумулятор мощностью.

До принятия стандарта быстрой зарядки Qi2.2 пользователю самому приходилось следить за точностью совмещения зарядного устройства и смартфона: при плохом совмещении ещё больше терялся КПД, а при очень плохом процесс заряда просто не запускался (или приостанавливался, если смещение происходило по ходу зарядки).

В то же время обычная (проводная) зарядка допускает передачу почти любой мощности, не превышающей температурный предел кабеля зарядки. Уже существуют серийные смартфоны с мощностью зарядки 100 Вт и выше.

И вот принят долгожданный стандарт беспроводной зарядки Qi2.2. Что изменилось?

Главное изменение - теперь реализовано магнитное "сцепление" зарядного устройства и заряжаемого смартфона, подобно тому, как фиксируются беспроводные наушники TWS в своём кейсе. При этом зарядник и смартфон совмещаются с высокой степенью точности - руками поправлять не надо.

Даже удивительно, почему раньше никто не догадался?!

Второе улучшение - повышена допустимая мощность зарядки до 25 Вт (по предыдущему стандарту было 15 Вт).

К этому можно добавить разные "протокольные" достоинства, которые пользователю мало заметны, но на деле тоже полезны: улучшение алгоритмов контроля температуры и передаваемой мощности, а также обнаружения посторонних металлических предметов в зоне действия зарядки.

Кстати, все стандарты беспроводной зарядки Qi совместимы между собой, но при разных стандартах зарядника и смартфона будет работать более низкий из них.


Итоги и выводы

Чтобы новый стандарт быстрой зарядки стал массовым, потребуются ещё годы. Но процесс пошел!

К этому надо добавить, что если Вы хотите, чтобы телефон зарядился быстрее и нагревался меньше, то всё-таки пользуйтесь обычной проводной зарядкой.

Хотя удобство беспроводной зарядки тоже очень привлекательно, и если пользователь никуда не спешит, то пользоваться беспроводной зарядкой - совсем не грех!

В тоже время надо заметить, что уже появились (хотя и не в массовом порядке) смартфоны вообще без разъёмов: их можно заряжать только беспроводной зарядкой.

Кроме того, беспроводные зарядки часто применяются в общественных местах: отелях, кафе, ресторанах и т.п.


Ваш Доктор

09.08.2025 г.
