 Если бы обзоры техники писали в 50-х годах: обзор лампового радиоприёмника "Рига-10"

     Оглавление:
   1. Внешний вид и конструкция приёмника Рига-10
   2. Схемотехника приёмника Рига-10
   3. Заключение

Предисловие

С первым апреля всех!

Как известно, в середине прошлого века ещё не было принято писать обзоры техники.
Да и не очень они были нужны: техника работала точно так, как было написано в её документации и технических характеристиках.

Если техника работала не так, как указано в характеристиках, то её создателей в те суровые годы расстреливали. Но в более позднее время – всего лишь лишали премии; а в ещё более позднее время – объявляли выговор. И, наконец, наступили такие блаженные времена, когда их могли даже и представить к награде. :)

Итак, давайте представим себе, как выглядел бы обзор лампового радиоприёмника Рига-10.

Радиоприемник Рига-10 выпускался с 1952 по 1958/1959 годы.

Обложка инструкции к радиоприёмнику Рига-10

Фото из семейного архива

Представим себе, что этот обзор приёмника был написан 1 апреля 1956 года (стиль письма более ранних лет не то, что воссоздать, но и даже просто представить себе трудно).

Обзор будет сопровождать комментариями «из 21-го века», прочесть которые можно будет, нажав на сноску со "звездочкой"; после чего кнопкой "Назад" в браузере можно вернуться к основному тексту.

Итак, поехали!!!

Великая Октябрьская социалистическая революция ознаменовала собой новую эпоху в развитии человечества. Наша страна в кратчайший исторический срок превратилась из отсталой окраины развитых стран в современное индустриальное социалистическое государство, способное решать задачи любой сложности.

Решения закончившего недавно XX съезда КПСС, развенчавшего культ личности И.В.Сталина, дали мощный импульс развитию страны, включая обеспечение населения технически сложными товарами народного потребления. *1)

Следуя задачам, установленным Партией, Рижский радиозавод им. А.С.Попова разработал и освоил массовый выпуск радиоприёмника 1-го класса Рига-10, который мы и рассмотрим в этом обзоре.

Технические характеристики радиоприёмника Рига-10

Диапазоны принимаемых частот (длины волн):

   Длинные волны (ДВ): 723 - 2000 м;
   Средние волны (СВ): 187,5 - 576,9 м;
   Короткие волны I (КВ I): 52,2 - 76,0 м;
   Короткие волны II (КВ II): 40,5 - 50,0 м;
   Короткие волны III (КВ III): 24,8 - 31,7 м.

Чувствительность – не хуже 50 мкВ.

Избирательность – 46 дБ при расстройке на 10 кГц.

Полоса воспроизводимых частот - 60 - 6500 Гц.

Выходная мощность – 8 Вт.

Потребляемая мощность – 85 Вт.

Дополнительно: вход звукоснимателя, выход на внешний громкоговоритель.

Габариты – 605 x 310 x 340 мм.

Вес – 24 кг.

Цена – 1180 рублей. *2)

Анализ технических характеристик

Радиоприёмник обладает стандартными диапазонами ДВ и СВ, а короткие волны представлены тремя полурастянутыми поддиапазонами.

Диапазон КВ I мало популярен среди радиовещателей, и его наличие в приёмнике – скорее дань традиции, чем жизненная необходимость.

Диапазоны КВ II и КВ III объединяют по два популярных поддиапазона: в КВ II входят поддиапазоны 41 и 49 метров, а в КВ III – 25 и 31 метр.

В диапазонах КВ II и КВ III работает масса советских и зарубежных радиостанций.

При хорошей антенне, и если «глушилки» работают не очень активно, можно даже услышать «Голос Америки» и «Би-Би-Си»; разумеется, только чтобы быть в курсе лживой империалистической пропаганды и уметь аргументировано ей противостоять.

В то же время и к передачам из некоторых социалистических стран тоже следует относиться с осторожностью. В частности, не рекомендуется длительное прослушивание радиопередач на русском языке из Албании: это может привести не только к искажениям в идеологическом мировоззрении радиослушателя, но и к некоторым сдвигам в психическом состоянии. Это же частично относится и к передачам из КНР и КНДР. *3)

Выходная мощность радиоприёмника – высокая, в связи с чем не следует ей злоупотреблять.

В последнее время стало модным ставить приёмники и радиолы у открытого окна динамиками в сторону улицы и включать музыку на полную громкость.

Такие действия не соответствуют принципам социалистического общежития и допустимы только в дни всенародных торжеств, например, 1 мая (день Международной солидарности трудящихся) или 7-8 ноября (годовщина Великой Октябрьской социалистической революции).

Следует заметить, что не все положительные качества радиоприёмника отмечены в технических характеристиках, некоторые из них «остались за кадром». В частности, существенные позитивные особенности имеет система индикации и настройки на станции; но о них поговорим в соответствующих разделах обзора далее.

Внешний вид и конструкция приёмника Рига-10

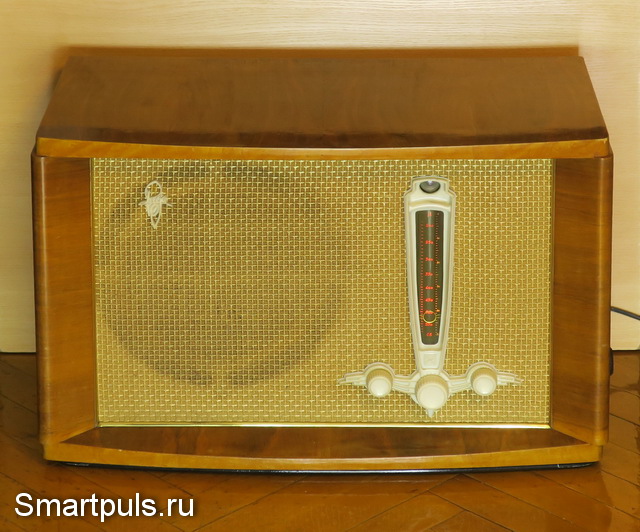

Внешность приёмника Рига-10 полностью отвечает его высокому классу:

(по клику откроется в увеличенном масштабе в новом окне)

Корпус приемника выполнен из дерева и фанеры, поверхность которых облицована шпоном ценных пород дерева.

Лицевая сторона приёмника имеет плавные конструктивные линии, придающие изделию изящество форм.

На левой стороне находится динамик приёмника, тёмный диффузор которого слегка просвечивает сквозь неплотную звукопрозрачную радиоткань. Такое "просвечивание" не является дефектом; так как более плотная и непрозрачная ткань препятствовала бы прохождению звука.

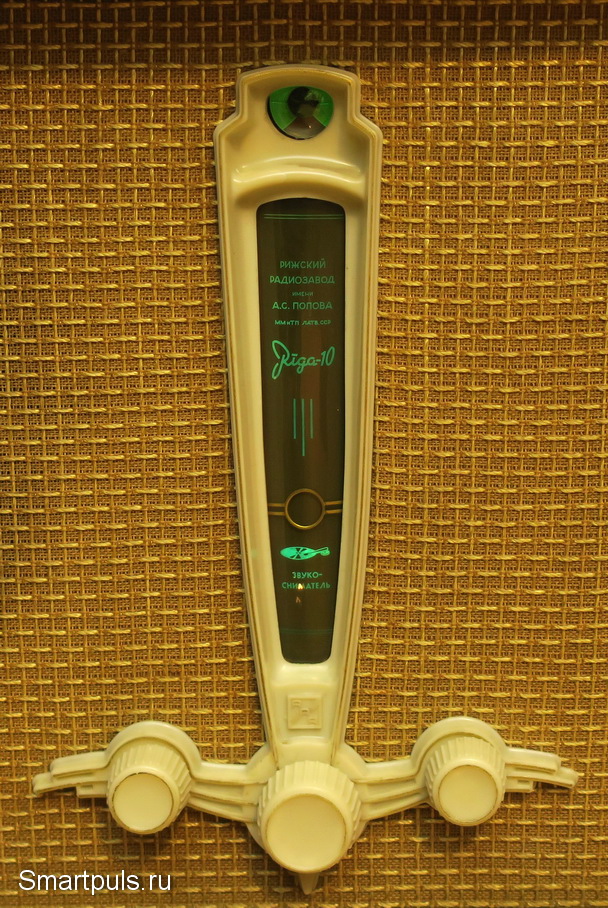

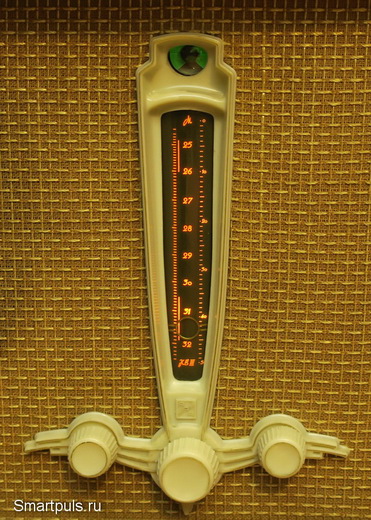

На правой стороне - окно шкалы настройки на станции, индикатор настройки и ручки регулировки (в центре - громкость с выключателем; по бокам - тембр НЧ и ВЧ).

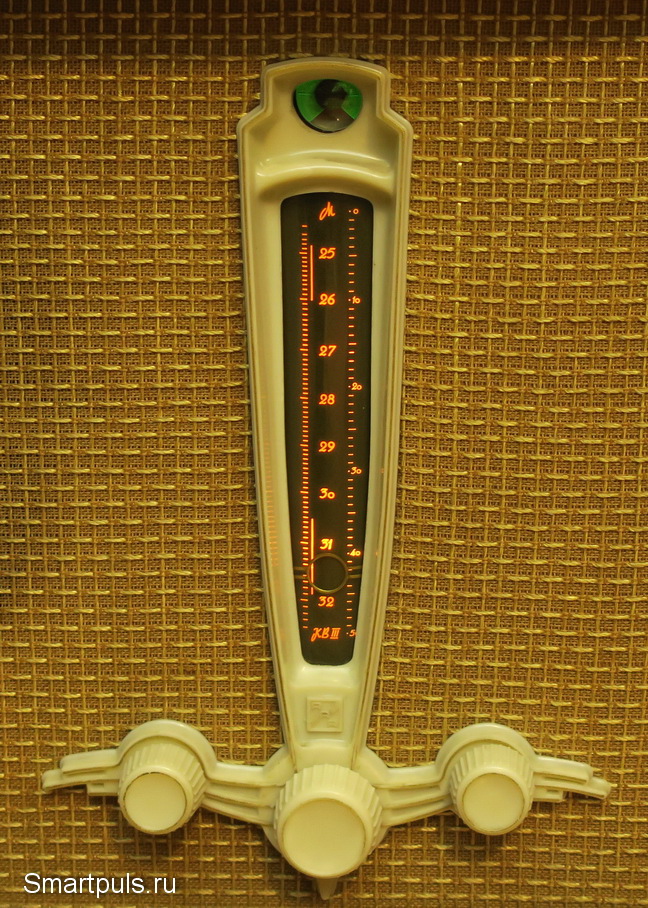

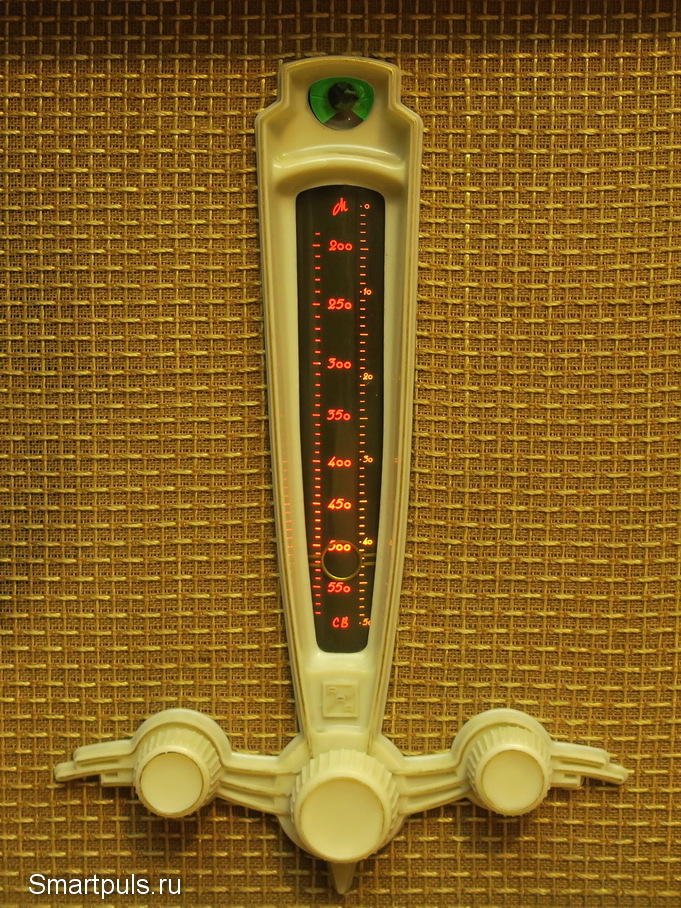

При переключении диапазонов в окне появляется шкала текущего диапазона; причём шкала каждого диапазона - в своём цветовом оформлении; примеры - далее на фото (средние волны, короткие волны КВ III, вход звукоснимателя):

В положении переключателя "Звукосниматель" передвижение визира настройки на станцию, естественно, ни на что не влияет.

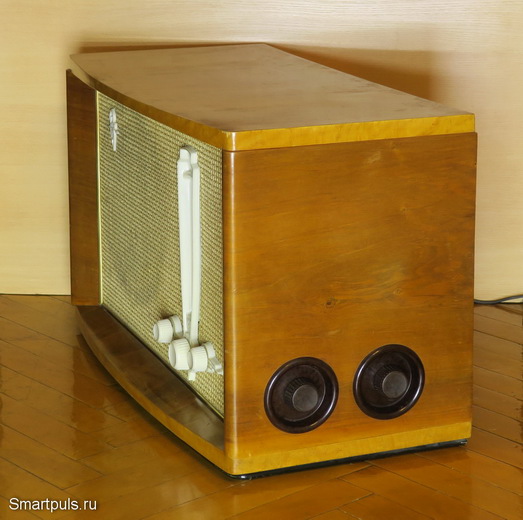

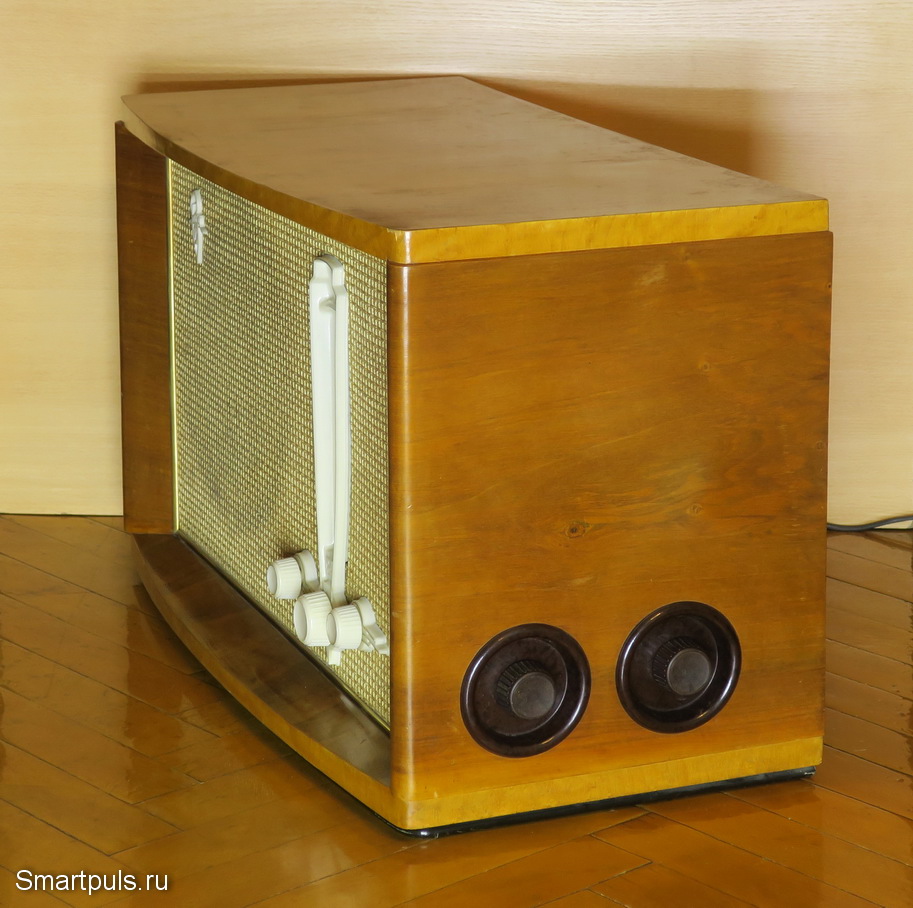

На правой боковой стороне расположены ручки переключения диапазонов и настройки на станции:

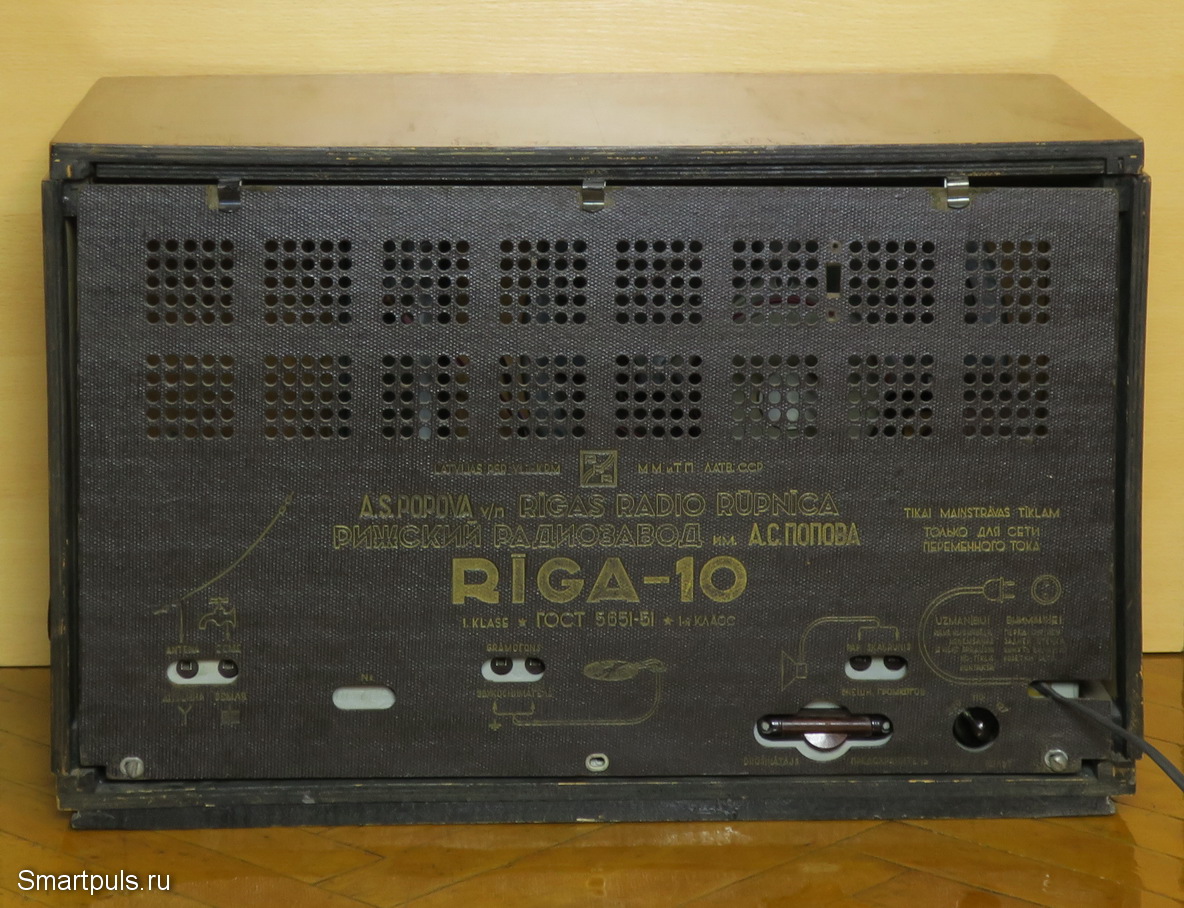

Теперь - задняя сторона приёмника:

На задней стороне расположены следующие элементы: сетевой кабель, сетевой предохранитель, переключатель напряжения сети (110/127/220 В), а также три пары гнёзд для однополярных штеккеров.

Все гнёзда снабжены условными обозначениями их назначения в виде схематических рисунков.

На правой стороне - гнёзда для подключения выносного динамика.

Приблизительно посередине - гнёзда для подключения звукоснимателя электропроигрывателя.

Слева - гнёзда для подключения антенны и заземления.

Для качественного приёма станций рекомендуется использовать внешнюю антенную, расположенную за пределами помещения.

В качестве заземления инструкция рекомендует использовать трубы водопровода или отопления (что и обозначено соответствующим значком); а в сельской местности заземление можно изготовить самостоятельно, используя для этого массивный металлический предмет, зарытый в землю.

Задняя крышка приёмника имеет множество отверстий, предназначенных для отвода тепла из приёмника. Поскольку при этом внутрь приёмника может попасть значительное количество пыли, рекомендуется примерно раз в год проводить чистку внутренностей приёмника.

Теперь перейдём к изучению внутреннего устройства приёмника.

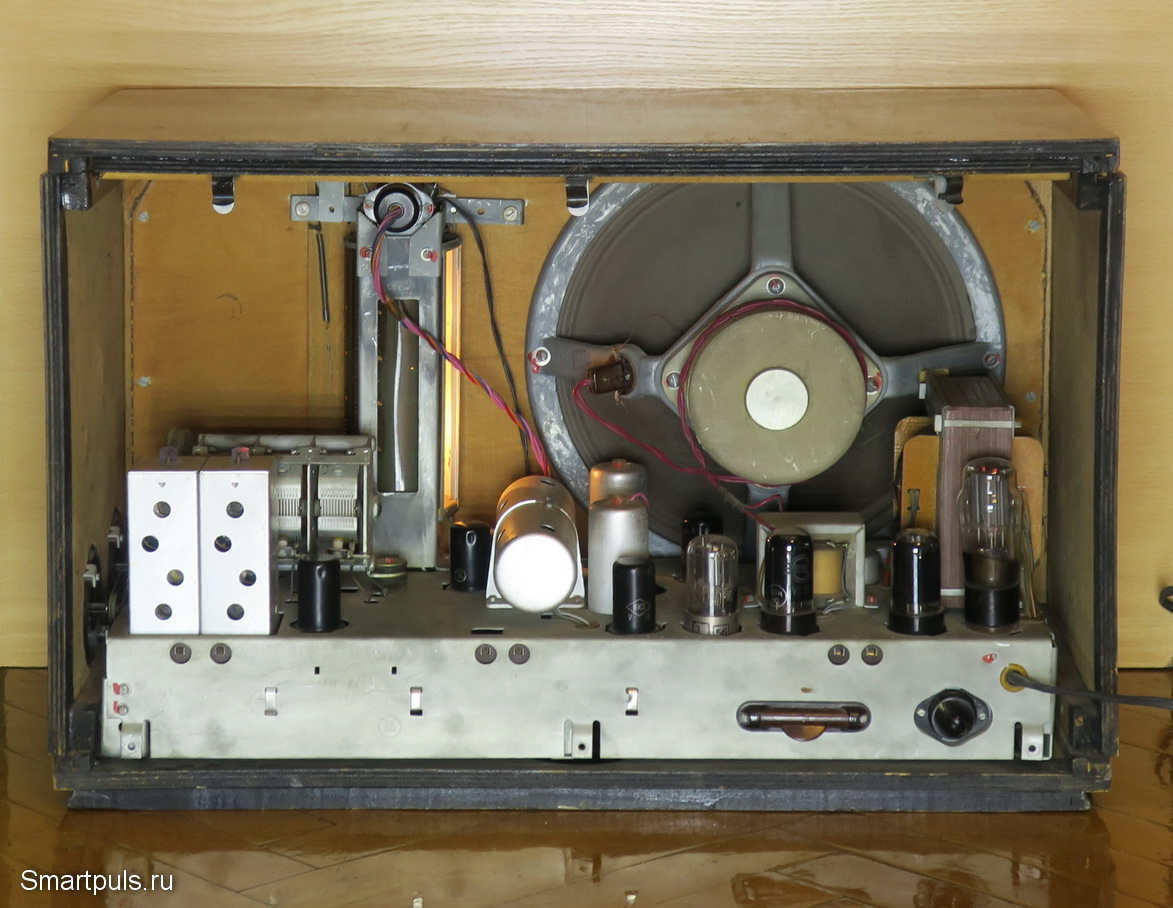

Заднюю крышку легко можно снять:

Все радиолампы легко доступны для замены без полной разборки приёмника; за исключением индикаторной лампы 6Е5С.

Во избежание путаницы при замене рядом с каждой лампой на шасси выдавлен её тип.

И вот здесь самое время будет сказать о происхождении названия приёмника Рига-10. Число "10" в его названии - это не порядковый номер разработки; оно означает просто число ламп в его схеме!

На представленной фотографии особо выделяется очень крупный динамик с диффузором диаметром 30 см. Вес динамика составляет целых 5 кг!

Магнитная система динамика основана на новом сплаве "Альни" с высокой индукцией, что увеличивает звуковую отдачу.

Динамик - широкополосный и работает во всей полосе частот звука, на которую рассчитан приёмник.

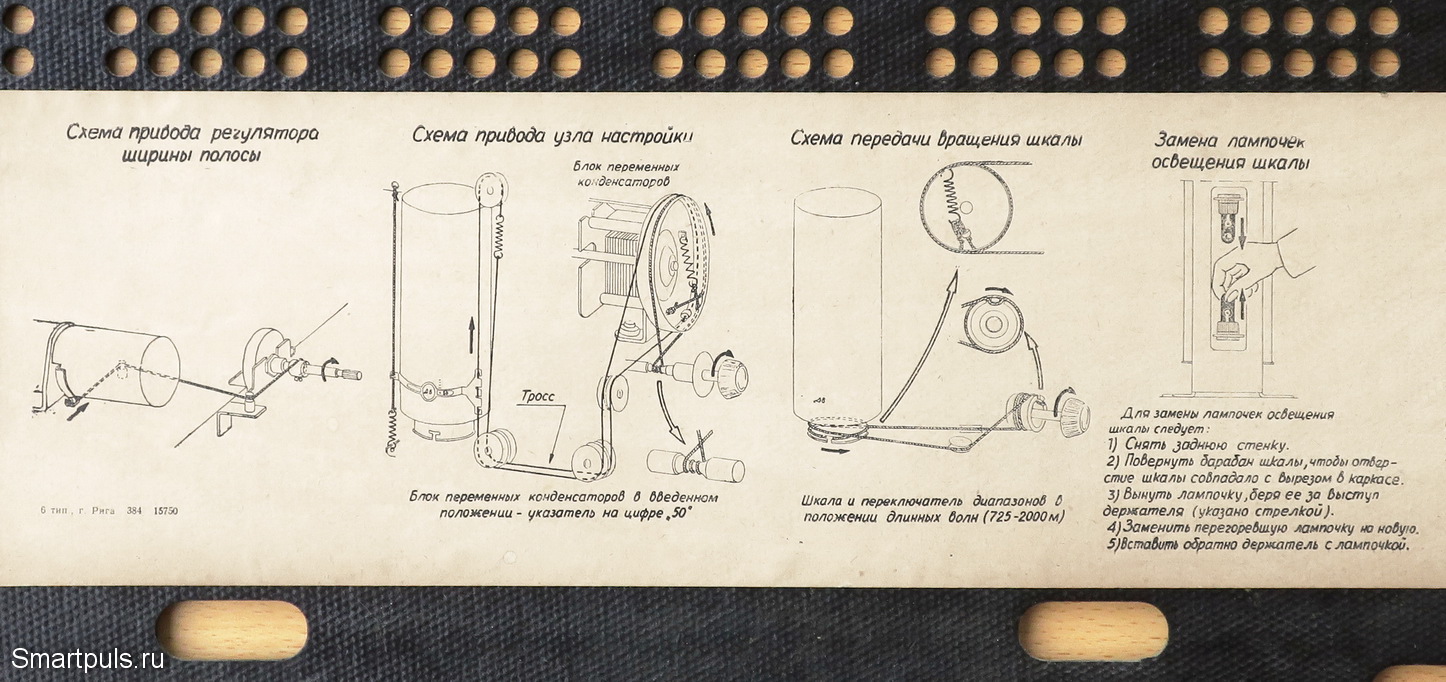

На внутренней стороне задней крышки изображена кинематическая схема механической части приёмника:

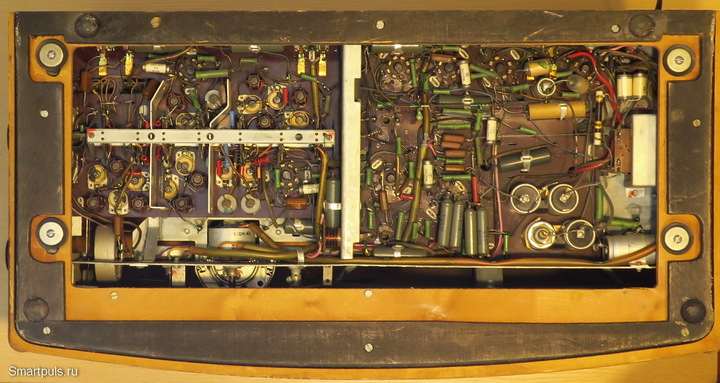

Снизу приёмника его шасси прикрыто оргалитовой заслонкой, которую тоже можно снять и получить доступ к деталям:

Монтаж осуществлён навесным методом на контактах ламповых панелей и стойках, закреплённых на на гетинаксовой плате, являющейся несущей конструкцией для радиоэлементов. *4)

Монтажная сторона шасси разделена поперечной металлической перегородкой на две части: высокочастотную (слева) и низкочастотную (справа).

В высокочастотной части дополнительно установлены ещё две небольших перегородки для предотвращения взаимовлияния каскадов друг на друга на радиочастотах (предотвращение самовозбуждения).

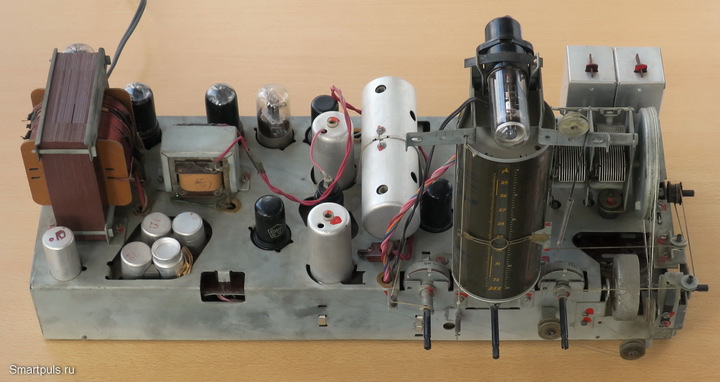

Теперь - следующий этап разборки: извлекаем шасси приёмника (что делается несложно).

Слева - мощный сетевой трансформатор блока питания, а рядом с ним - небольшой выходной трансформатор усилителя низкой частоты.

Почти в центре обращает на себя внимание большой "лежачий" цилиндр. В нём находятся катушки трёхконтурного фильтра УПЧ (усилителя промежуточной частоты). За счёт вращения катушек изменяется их степень связи и, тем самым, регулируется полоса пропускания.

Металлический цилиндр - это их общий экран.

Тёмный вертикальный цилиндр содержит шкалы для каждого диапазона с подсветкой двумя лампочками внутри цилиндра.

Шкалы диапазонов переключаются синхронно с вращением ручки переключателя диапазонов. При этом электрическая часть переключателя диапазонов (галетного типа) расположена в нижней части шасси.

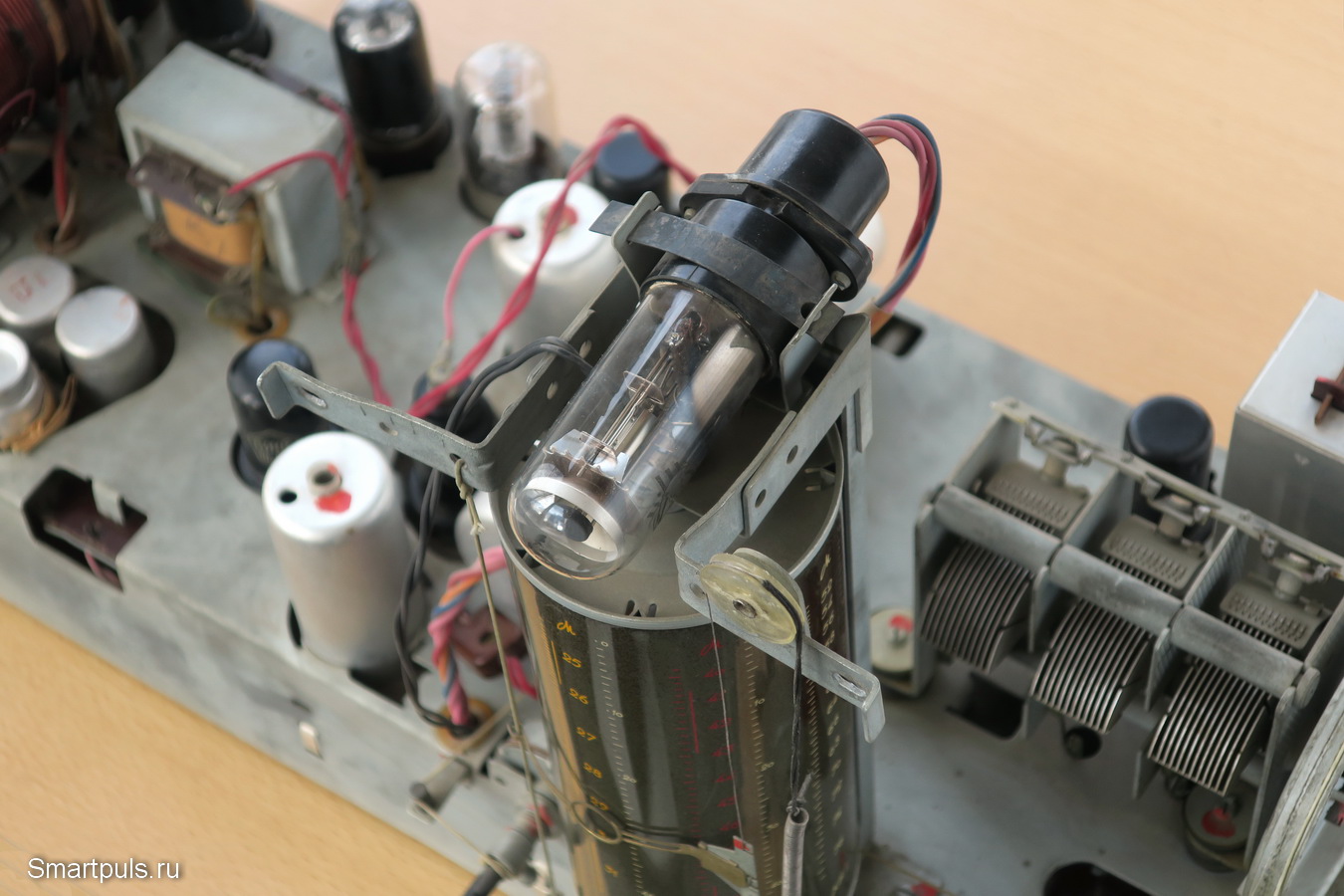

В верхней части цилиндра со шкалами диапазонов находится лампа 6Е5С электронно-светового индикатора настройки на станцию:

Ламповая панелька индикатора соединяется с остальной схемой с помощью жгута из проводов разного цвета.

В правой части фото виден трёхсекционный воздушный конденсатор переменной ёмкости, осуществляющий настройку на станции.

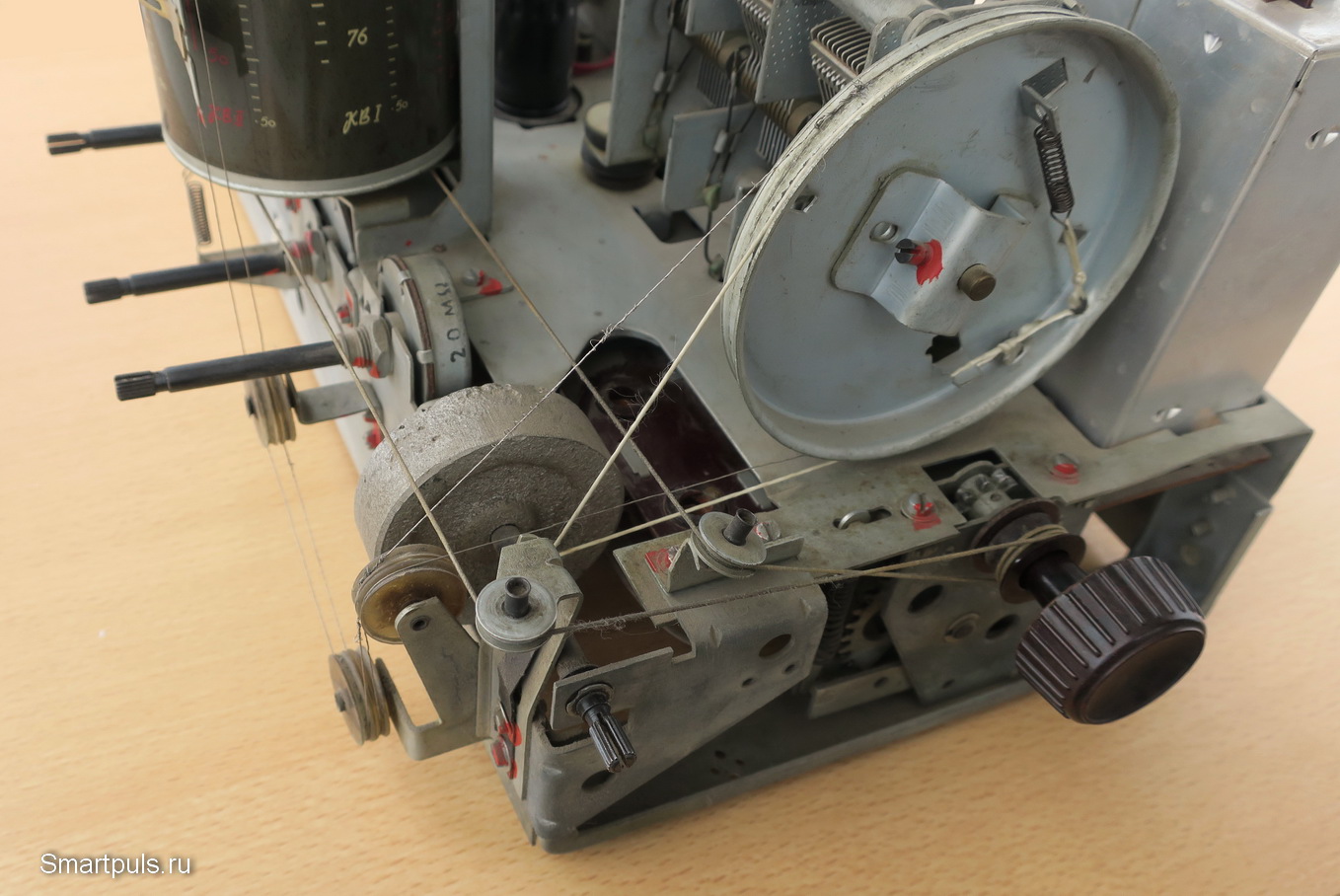

Теперь посмотрим укрупнённо на механическую часть системы настройки на станции:

Здесь есть интересная деталь: крупный диск маховика; это - очень полезная вещь при пользовании приёмником.

Если радиослушателю нужно настроиться на станцию в другом конце диапазона, то ему не надо непрерывно крутить ручку настройки. Достаточно один раз её сильно крутануть, и она, благодаря маховику, поедет дальше сама.

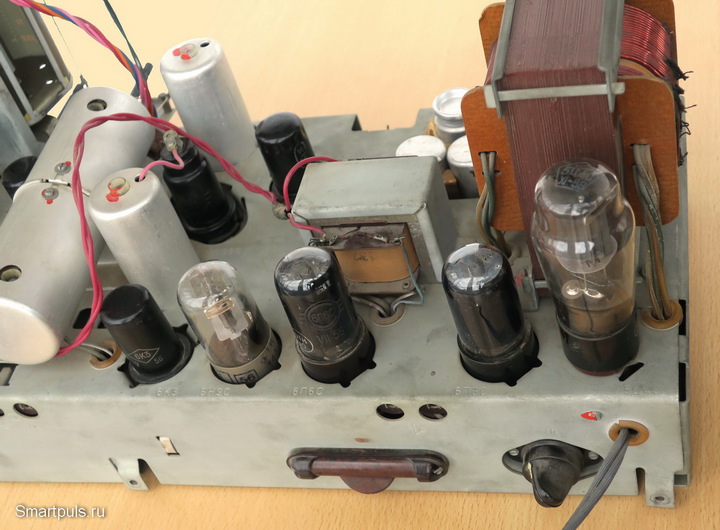

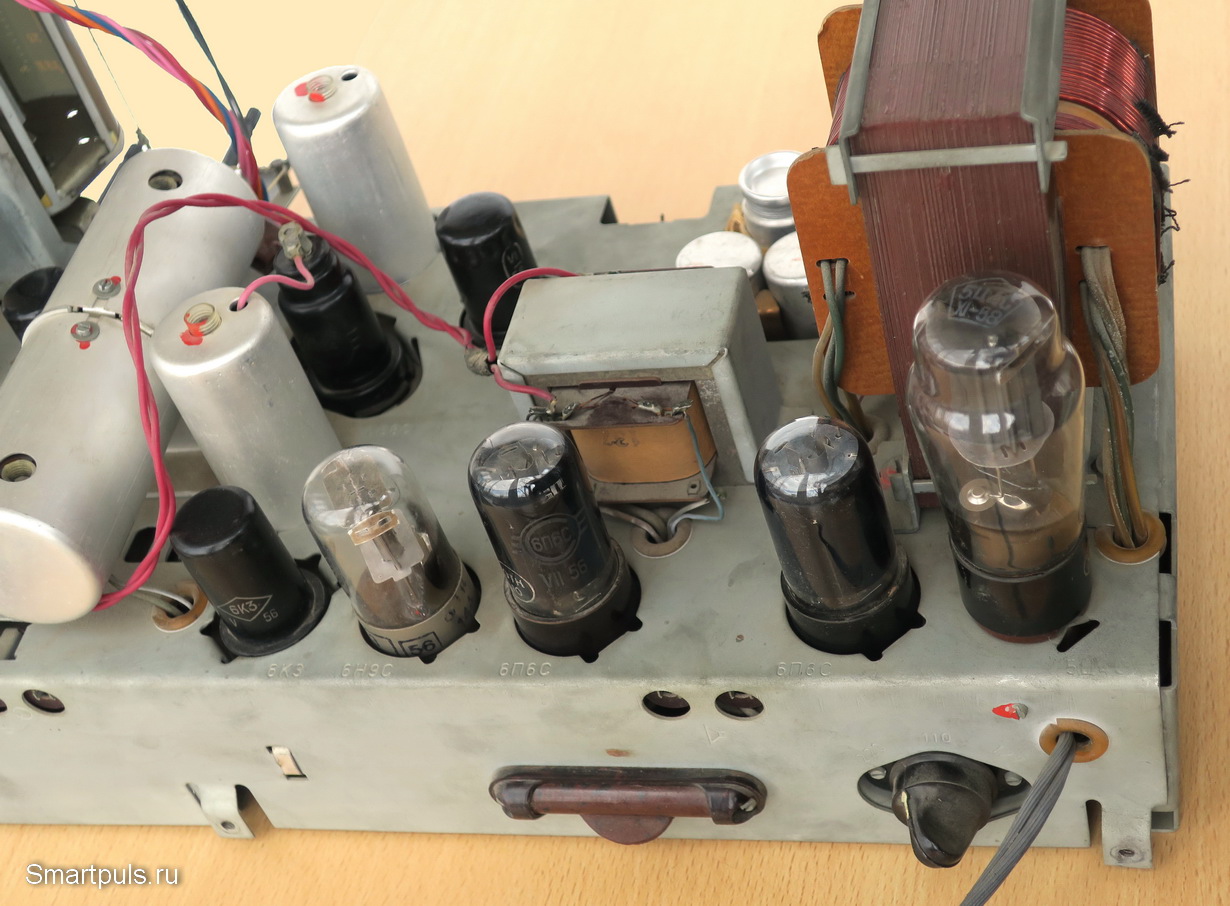

Последний ракурс, в котором посмотрим на шасси - УНЧ и блок питания:

Основа блока питания - сетевой силовой трансформатор и выпрямитель на кенотроне 5Ц4С. В состав блока питания входят также 4 электролитических конденсатора и дроссель, расположенный в нижней части шасси.

Схемотехника приёмника Рига-10

Радиоприёмник Рига-10 построен на основе "канонической" схемы супергетеродина, но имеет свои особенности.

Схема приёмника имеется в инструкции, приведём её также и здесь:

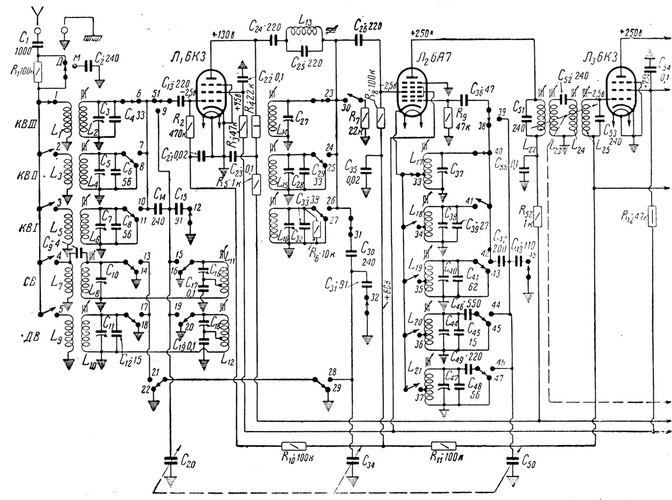

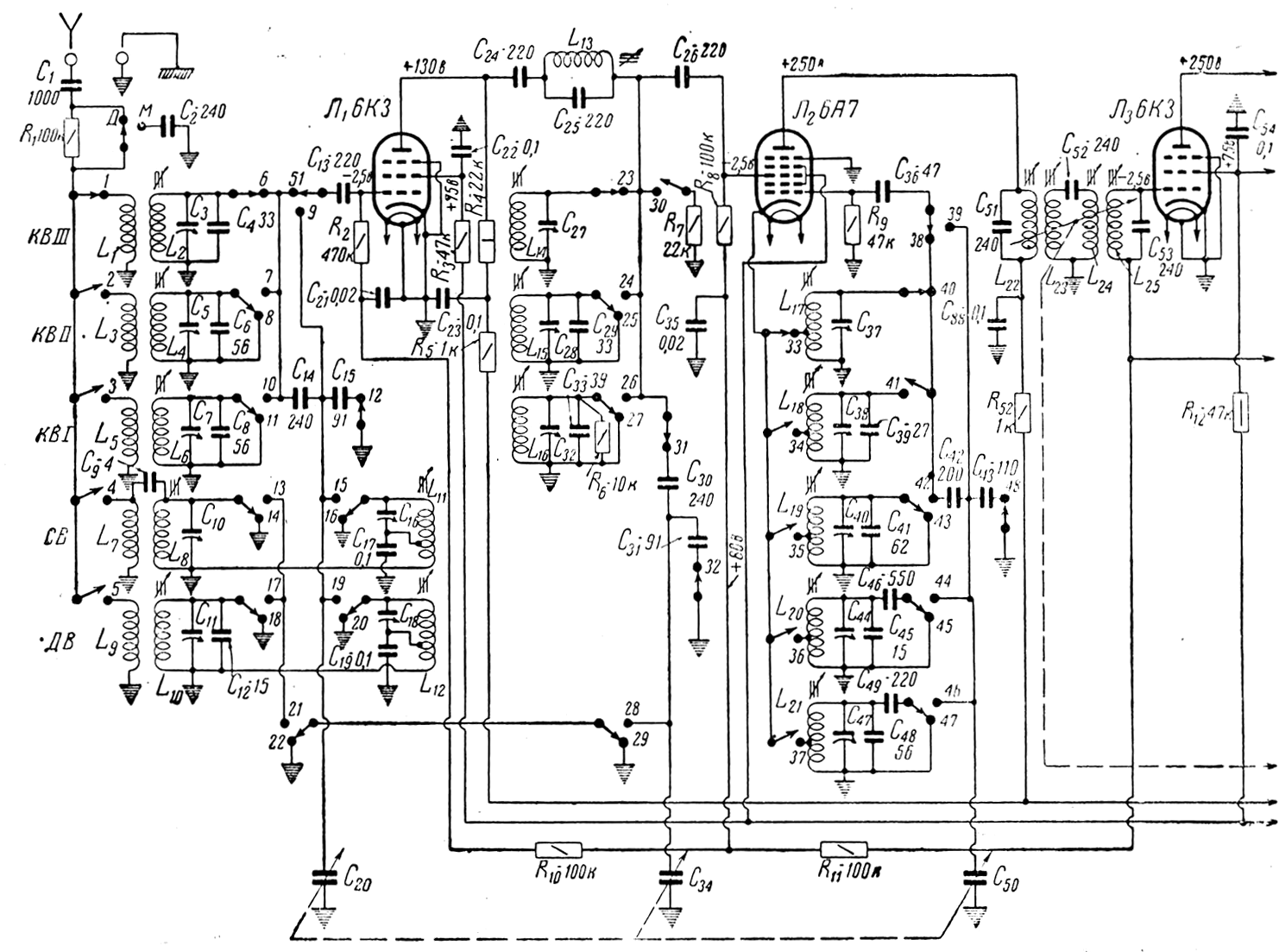

Часть 1 (кликнуть для увеличения):

Здесь лампа Л1 (6К3) - усилитель высокой частоты; лампа Л2 (6А7) - гетеродин и смеситель (преобразователь частоты), лампа Л3 (6Л3) - первый каскад УПЧ.

Фильтрация по высокочастотному тракту проводится по двум последовательным ступеням (контуры во входной цепи и в анодной цепи лампы Л1).

Особо надо отметить трехконтурный фильтр (в правой части схемы), регулировка полосы которого совмещена механически с регулятором тембра высоких частот, что позволяет их изменять синхронно и однонаправлено (повышение эффективности).

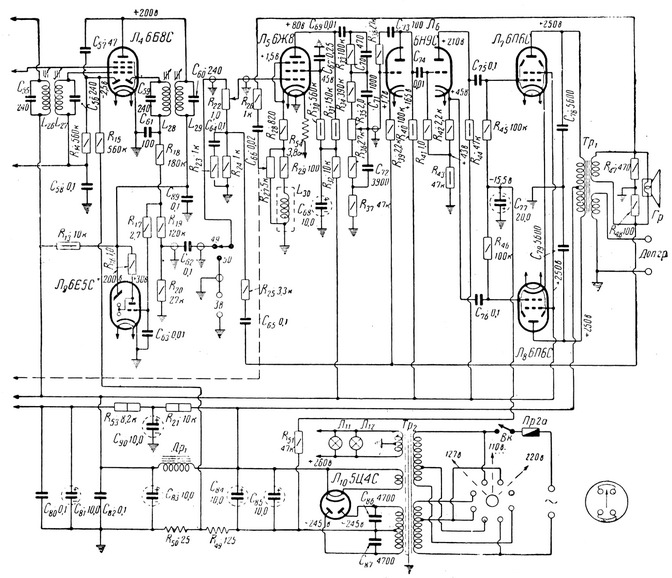

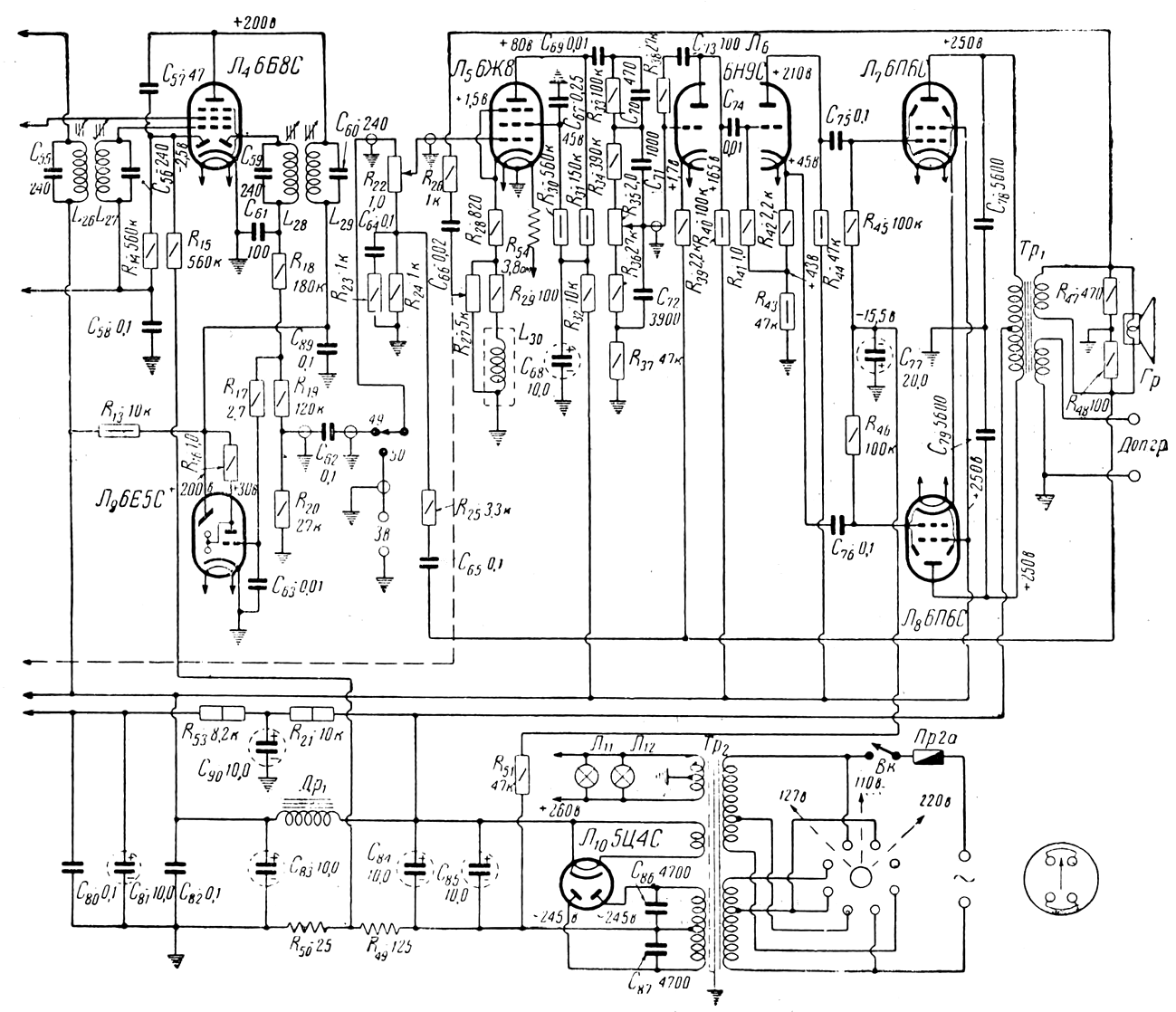

Часть 2:

Здесь лампа Л4 (6Б8С) - многофункциональная: на ней собран 2-ой каскад УПЧ, детектор и АРУ.

Лампы Л5 - Л8 образуют усилитель низкой частоты. Выходной каскад собран по двухполупериодной схеме, что повышает КПД усилителя и его мощность по сравнению с линейной схемой.

И, наконец, лампа Л9 (6Е5С) - электронно-световой индикатор настройки, Л10 (5Ц4С) - выпрямитель анодного напряжения.

Заключение

Радиоприёмник Рига-10 показал высокую чувствительность и отличное качество приёма как ближних, так и удалённых радиостанций.

Кроме того, надо отметить крайне приятный звук с низких и до высоких частот. Не сомневаюсь, что когда-то такое звучание назовут "тёплым ламповым звуком".

Кроме качественного приёма сигналов радиостанций, Рига-10 имеет удобную механику настройки на их частоты.

Точность настройки на частоту радиостанций можно оценивать не только на слух, но и с помощью "зелёного глазка" электронно-светового индикатора.

Нельзя обойти и отличный внешний вид приёмника, который будет украшением любого дома.

Дополнительные возможности - использование приёмника в качестве усилителя мощности звуковой частоты для внешних источников сигнала (звукосниматель электропроигрывающего устройства, радиотрансляционная сеть и т.п.).

В качестве небольшого недостатка можно отметить отсутствие в приёмнике диапазона УКВ с высококачественным вещанием с частотной модуляцией. Впрочем, вещание в диапазоне УКВ пока ещё только начинает развиваться и находится в экспериментальной фазе.

В заключение надо сказать, что промышленность товаров народного потребления Латвийской ССР сделала громадный скачок со времён буржуазной Латвии и продолжает своё поступательное развитие.


Комментарии из 21-го века:

*1) Любая сколь-нибудь объёмная публикация в то время должна была начинаться с восхваления деятельности Партии, и, чаще всего, также и её Генерального секретаря. Иногда допускалось обходиться без восхваления Генерального секретаря, особенно в технической литературе.

*2) Средняя заработная плата по стране составляла в 1955 году 711 рублей (дореформенный масштаб цен), в сельском хозяйстве – ниже среднего, в промышленности и на транспорте – выше среднего. Приобретение радиоприёмника подобного класса было очень дорогой покупкой.

*3) Как-то в далёком детстве довелось несколько минут послушать передачу из Албании. Основным содержанием были успехи страны и разоблачение «советских ревизионистов», что оставило крайне тягостное впечатление: оказывается, "хуже всегда есть куда"!
   В передачах из КНДР разоблачения «советских ревизионистов» не было, но частота упоминания «Великого Вождя Ким Ир Сена» зашкаливала за все разумные рамки. :)
   Что касается упоминания в статье «Голоса Америки» и «Би-Би-Си», то это - в чистом виде фантазия автора. Какого-либо намёка на то, что приёмники с хорошими коротковолновыми диапазонами в то время приобретались для прослушивания "вражеских голосов", не допускалось.
   Но на коротких волнах советские люди слушали не только зарубежное радио, но и некоторые советские радиостанции, поскольку многие поселки в малонаселенных районах находились вне зоны уверенного приёма радиостанций в диапазонах длинных и средних волн.

*4) Навесной монтаж отличается крайне высокой трудоёмкостью: каждая деталь припаивается индивидуально; крупные детали дополнительно крепятся хомутами.
   Отсюда происходит и очень высокая цена электроники в то время. Покупка приёмника или телевизора была праздником в семье!
   При переходе к монтажу на печатных платах трудозатраты значительно снизились; а переход в наше время на поверхностный монтаж SMD-компонентами с помощью роботизированных комплексов сделал электронику обычным доступным товаром.

  Ваш Доктор.
 01 апреля 2021 г.
