Универсальный активный стилус (мини-обзор). Чуда не вышло

Предисловие

В данном обзоре будет рассмотрен один из универсальных активных стилусов для дисплеев с ёмкостной чувствительностью (часто называемых тачскринами).

Активный и пассивный стилус - в чём разница?

Пассивный стилус не имеет никакой электроники: по-существу, он просто является эквивалентом пальца в отношении его электрической ёмкости при соприкосновении с экраном. По этой причине и поверхность соприкосновения у него должна быть большой, сравнимой с поверхностью соприкосновения пальца.

Активный стилус для взаимодействия с тачскрином создаёт собственное электрическое поле, благодаря чему можно сделать тоньше рабочую часть стилуса (соприкасающуюся с тачскрином); и, тем самым, повысить точность его работы на планшете или смартфоне (точность позиционирования соприкосновения, рисования линий и т.п.).

Этот мини-обзор посвящен стилусу под наименованием Active Stylus Pen P3. У него есть "родственник", мало отличающийся по качеству работы, но отличающийся разъёмом для зарядки - Active Stylus Pen P3 Pro. Производитель - китайская Shenzhen Ksentry Electronics Co., Ltd.

Активный стилус Active Stylus Pen P3 - обзор

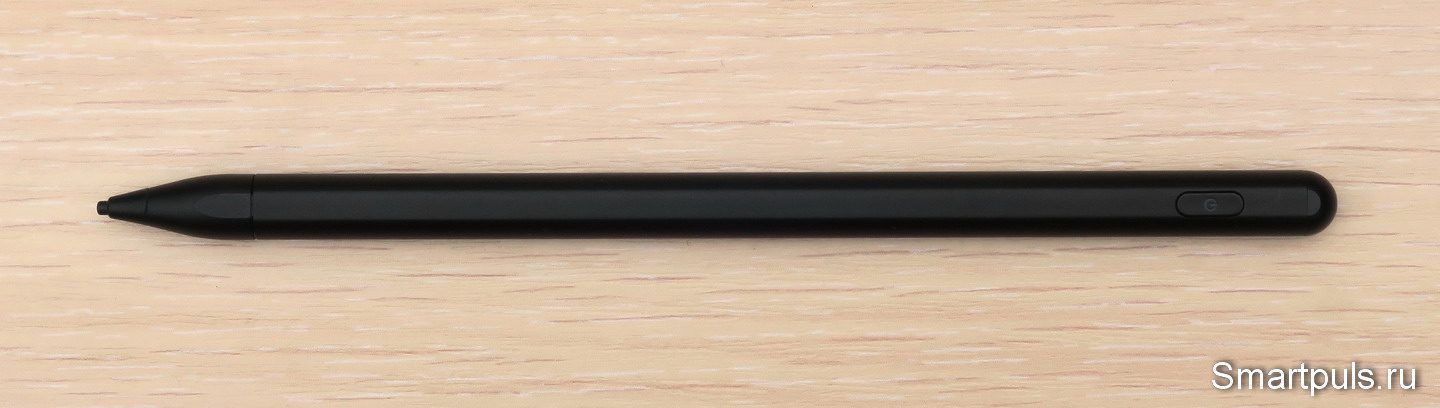

Материал корпуса - алюминий. Стилус выпускается в чёрном и белом цветах.


Упаковка и комплектация

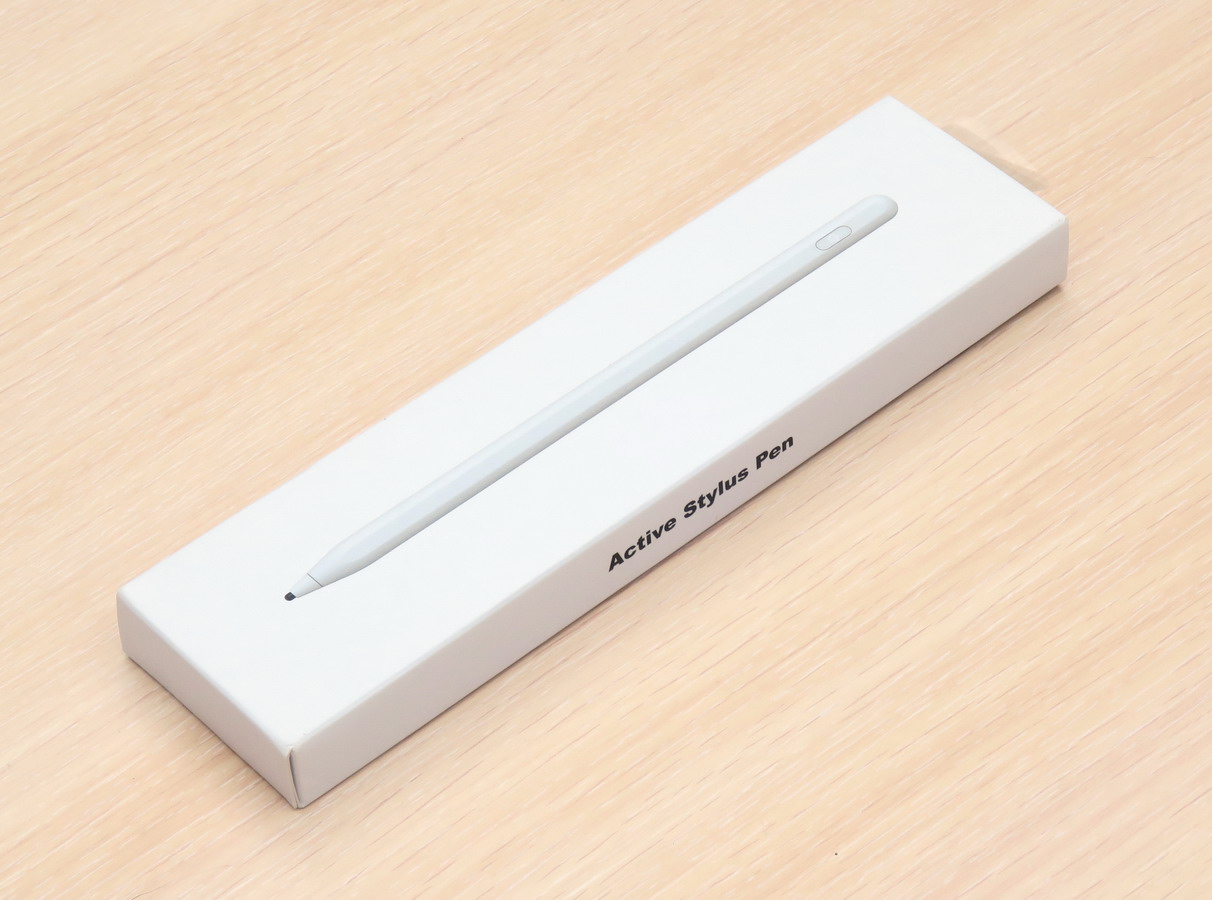

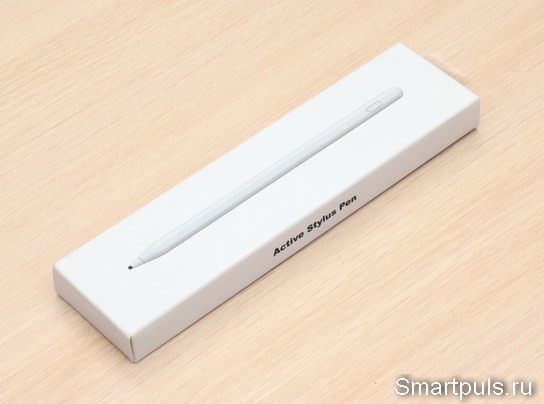

Упаковка активного стилуса

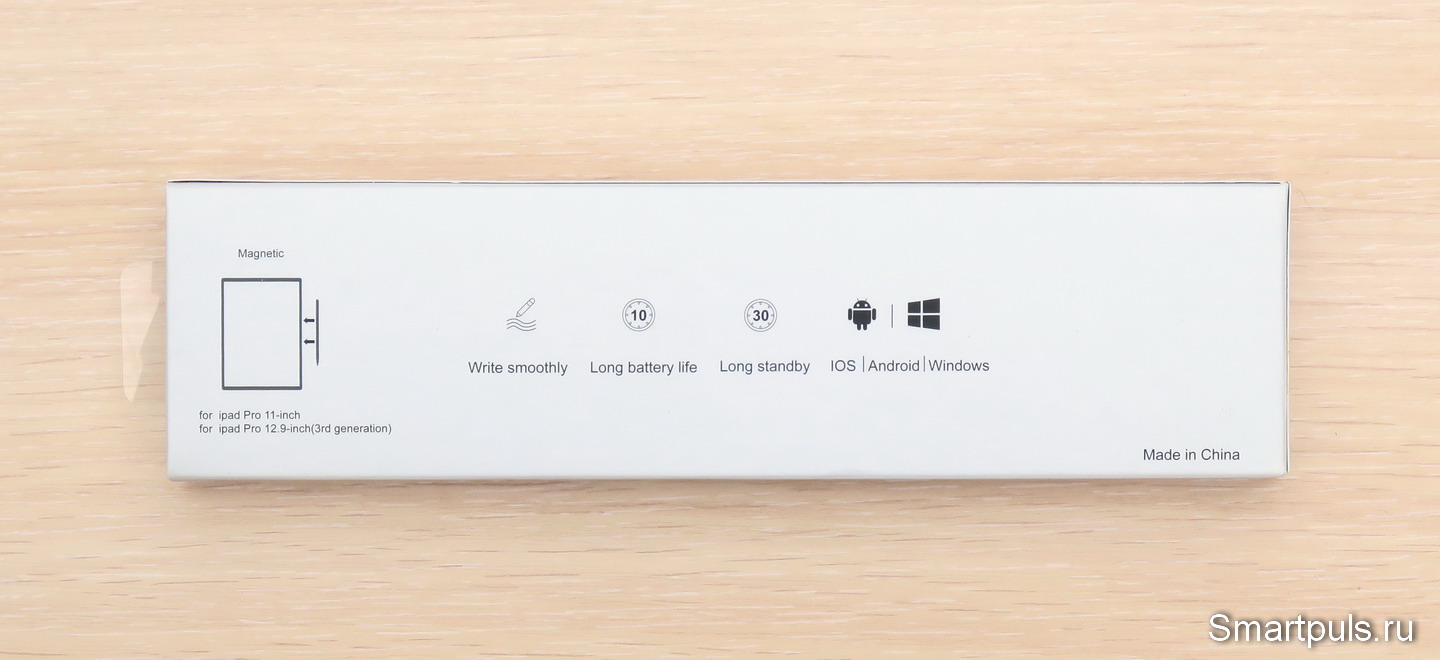

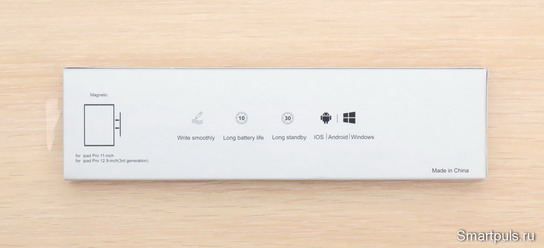

Упаковка активного стилуса - нижняя сторона

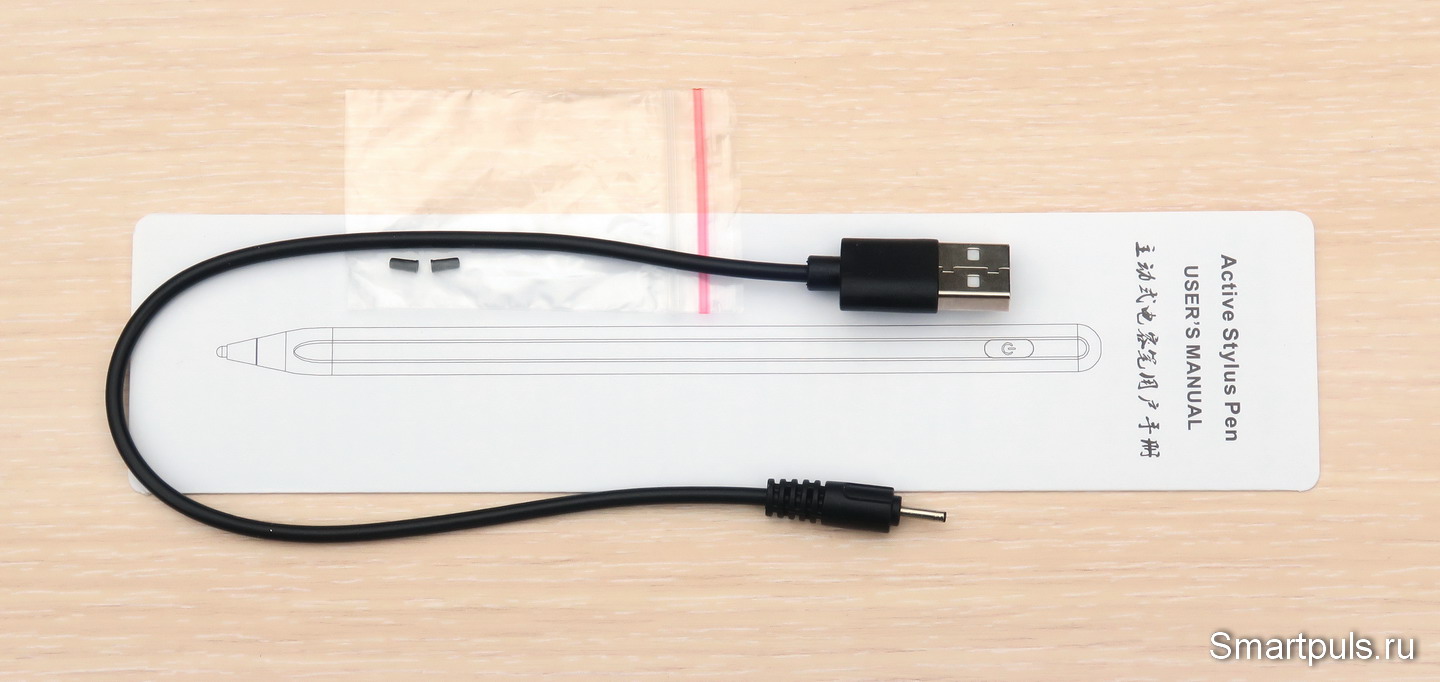

Комплектация активного стилуса



Конструкция

Кнопка включения/выключения:

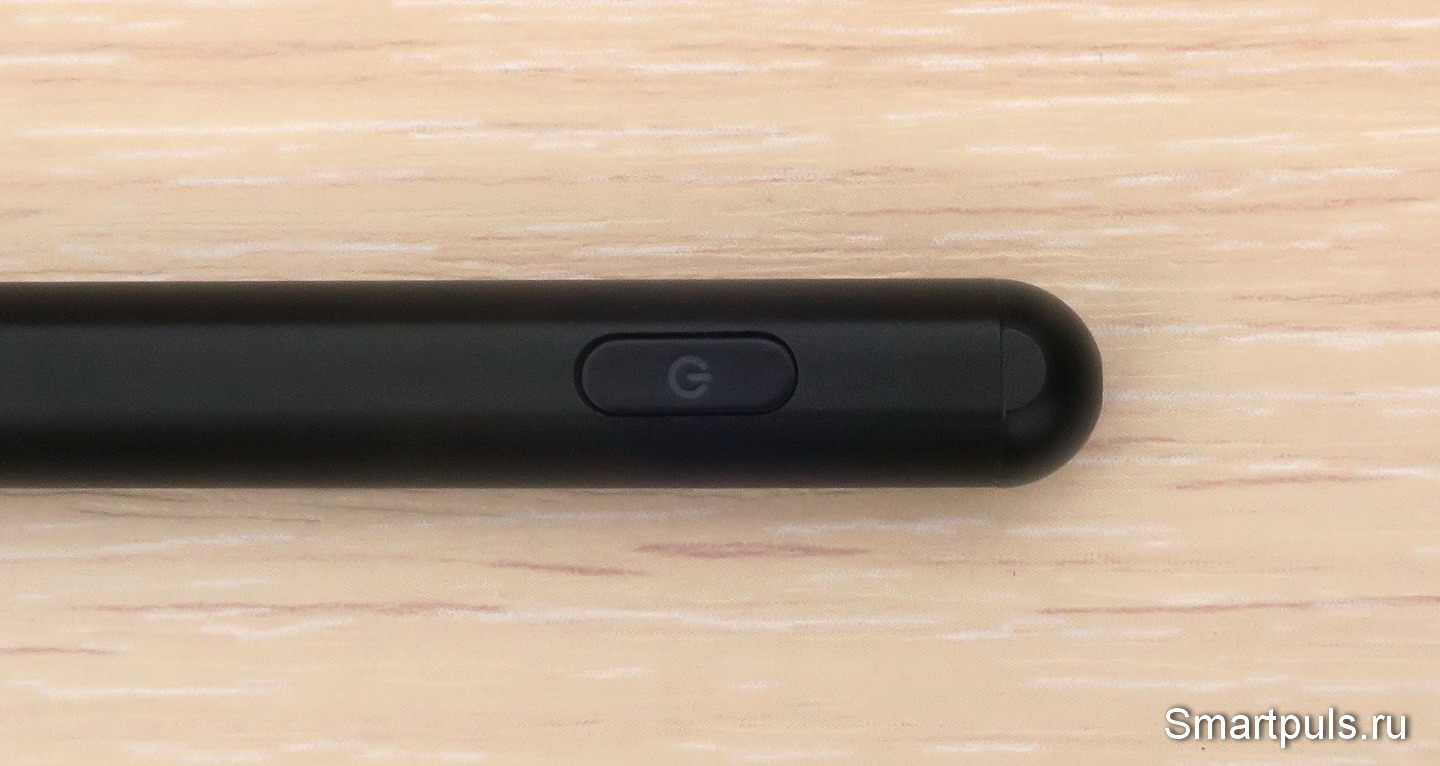

Кнопка включения/выключения активного стилуса

Во включённом состоянии значок в центре кнопки светится белым светом.

Через 30 минут после включения стилус автоматически выключается независимо от действий пользователя (при желании можно выключить раньше).

Разъём для зарядки стилуса через комплектный кабель:

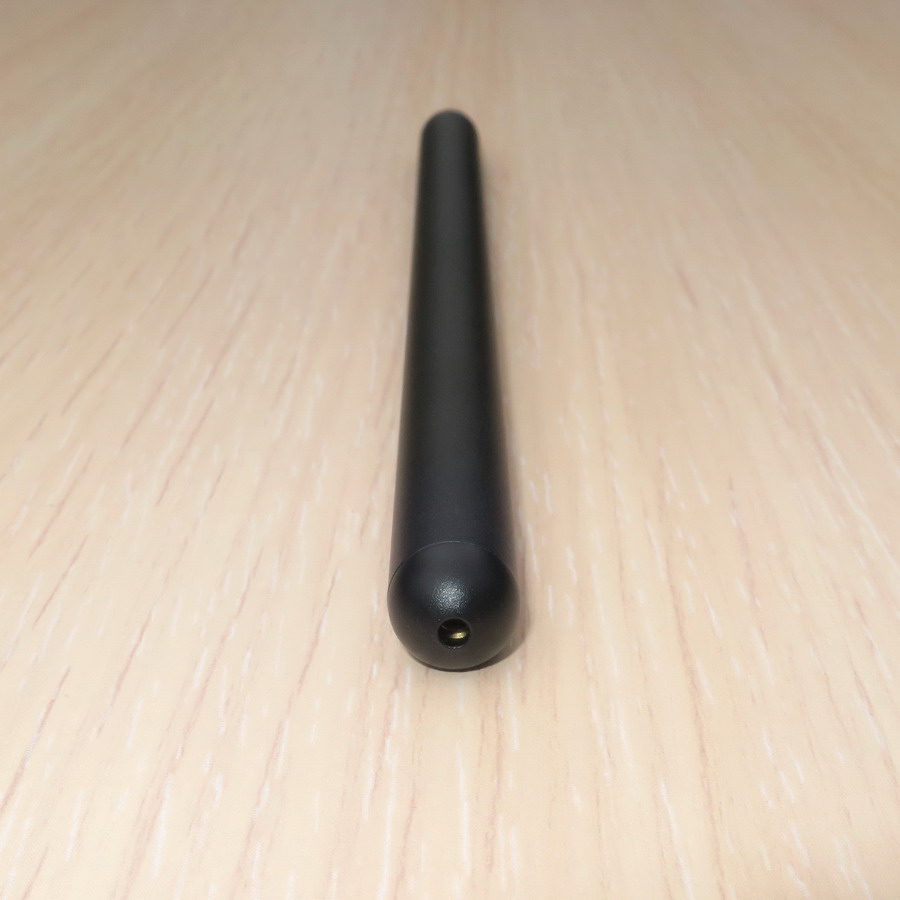

Разъём для зарядки активного стилуса


Рабочая часть стилуса:

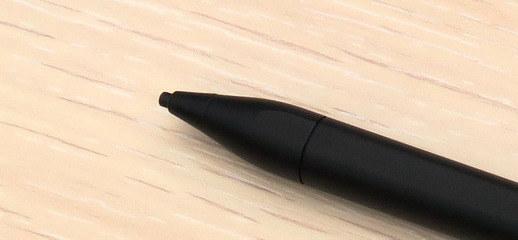

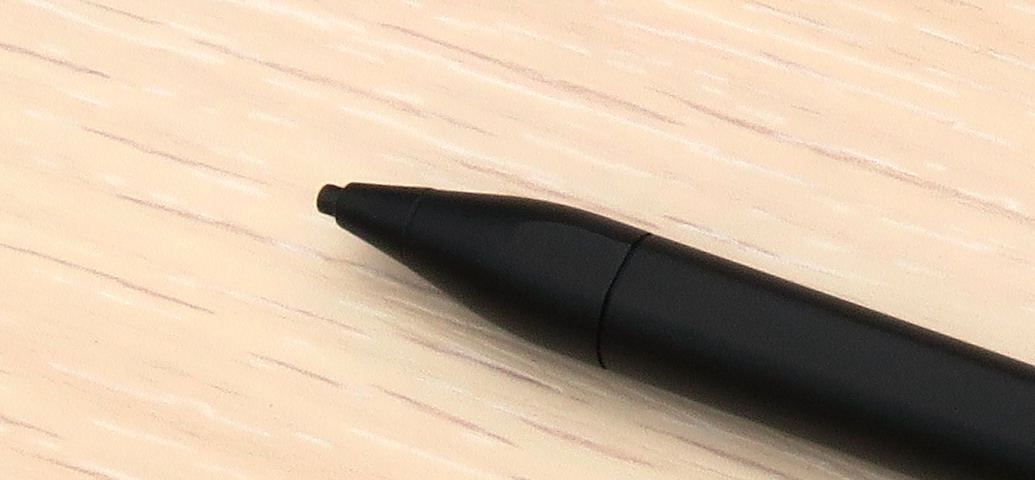

Рабочая часть активного стилуса


Рабочая часть стилуса в разобранном виде:

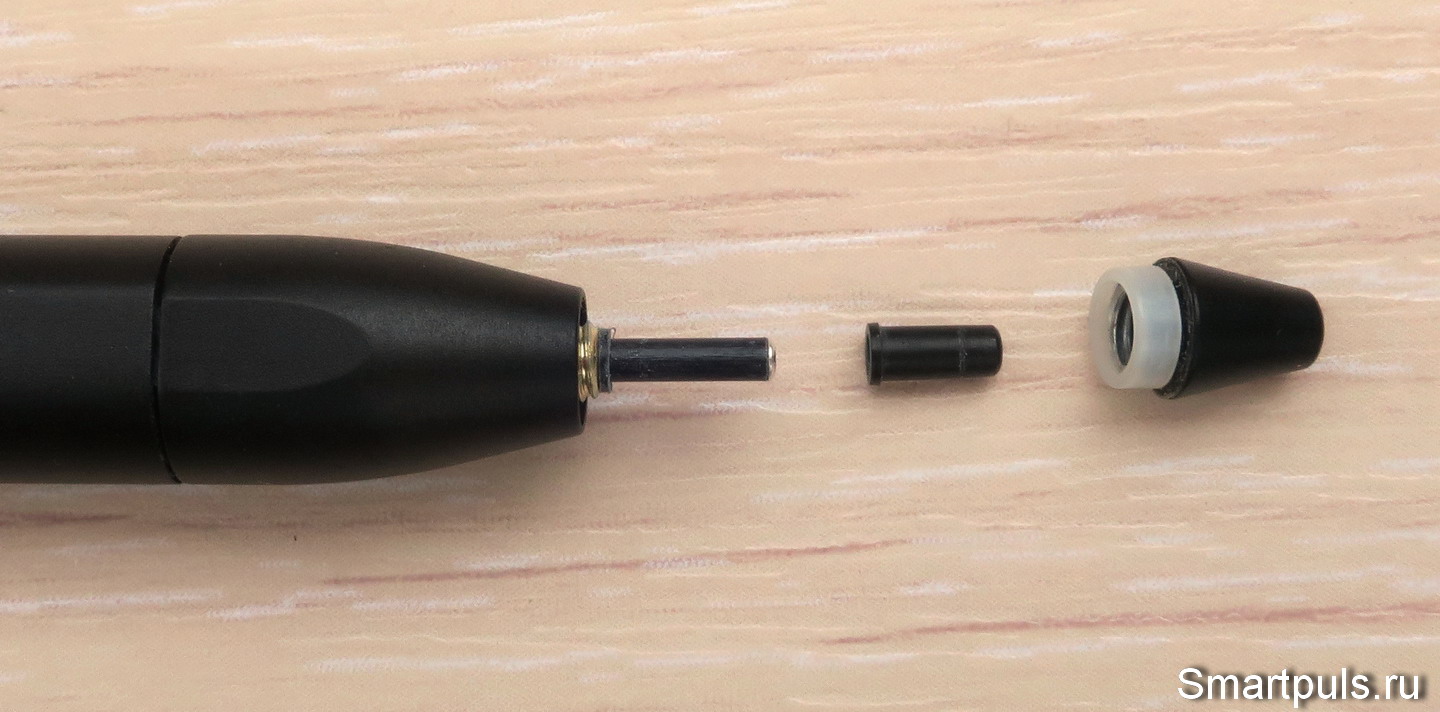

Рабочая часть активного стилуса в разобранном виде


Активная часть стилуса состоит из центрального стержня, кольцевого электрода (расположен внутри конической части рабочей части, на фото - справа), и диэлектрического пластикового наконечника (на фото - в середине).

В случае, если прикосновение стилуса к экрану обнаруживается недостаточно надёжно, то маленький пластиковый наконечник можно снять (такая ситуация возможна, если на экран наклеена плохо "пробиваемая" электрическим полем защитная плёнка). Но в этом случае работать с экраном будет непосредственно металлический стержень стилуса - не применяйте излишнюю силу!

Немного о принципе работы активного стилуса.

Электронная начинка стилуса представляет собой управляемый генератор, подающий на кольцевой электрод импульсы высокого напряжения, осциллограмма:

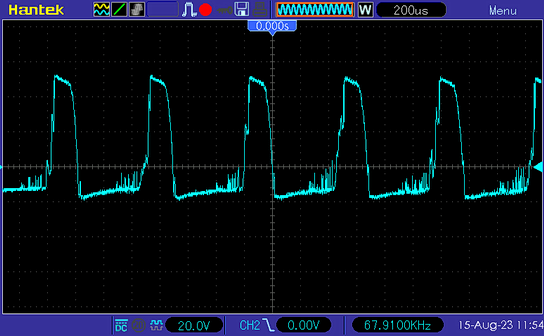

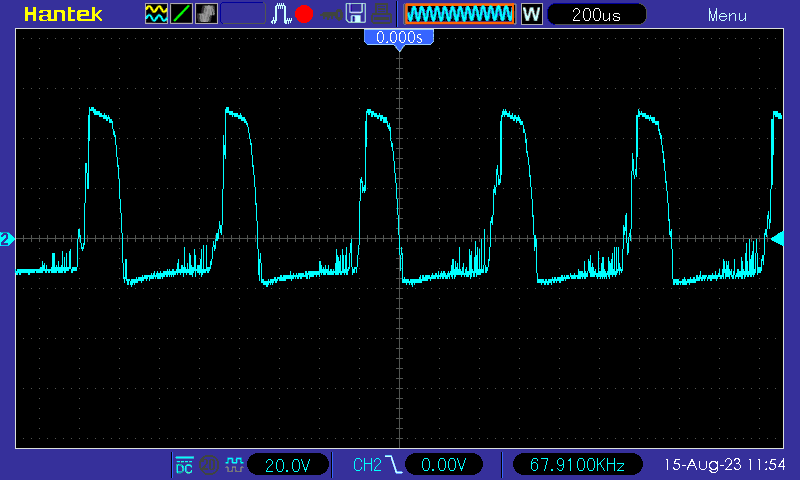

Осциллограмма напряжения на электроде активного стилуса


Частота импульсов - около 1.5 кГц, амплитуда (пик-пик) - около 70 В. На импульсах имеется высокочастотная "борода", которая, возможно, тоже помогает работе стилуса.

При этом на центральном стержне напряжения нет; напряжение приложено только к кольцевому электроду.

Таким образом, в районе центрального стержня образуется не максимум электрического поля, а минимум; а вокруг него - зона повышенного уровня поля.

Видимо, сенсорные экраны ориентированы как раз на поиск минимума электрического поля в зоне соприкосновения пальца и экрана.

Благодаря тому, что центральный стержень и наконечник гораздо тоньше, чем человеческий палец, точность позиционирования активного стилуса на тачскрине получается значительно выше, чем для пальца или пассивного стилуса (обзор пассивных стилусов). Это полностью подтвердилось в ходе испытаний. Кроме того, чётко срабатывает отрыв стилуса от экрана и новое прикосновение.

К описанию стилуса надо добавить, что в его корпусе находятся два небольших, но сильных магнитика, благодаря которым он может удерживаться на стальных поверхностях в любом положении.

Хотелось бы поставить на этом позитиве большую жирную точку (и всё), но мир - не прост!

При попытке нарисовать что-нибудь активным стилусом оказалось, что рисунок получается более корявым, чем нарисованный дешевым пассивным стилусом.

Для исследования этого странного явления с помощью активного и пассивного стилуса на экране были прорисованы несколько прямых линий с разным наклоном.

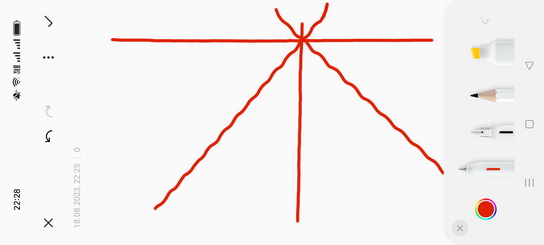

Вот что получилось с помощью активного стилуса:

Прямые линии, нарисованные активным стилусом


А вот прямые линии, нарисованные пассивным стилусом:

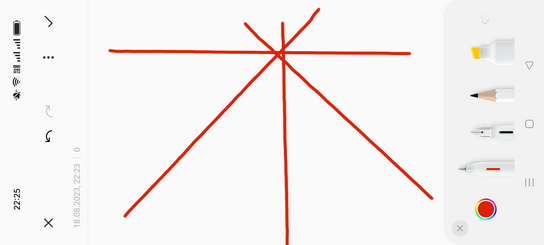

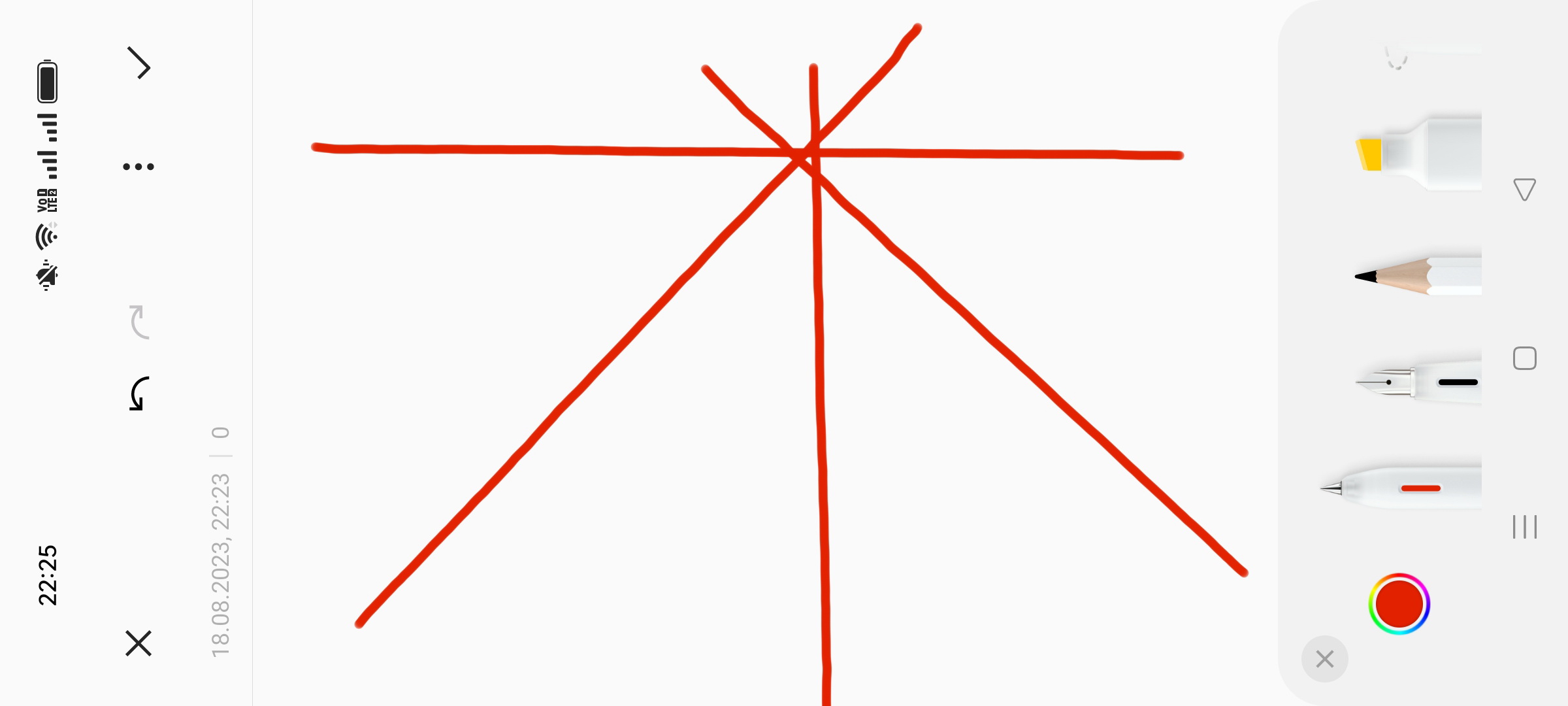

Прямые линии, нарисованные пассивным стилусом


И, для полноты картины, рукописный ввод текста:

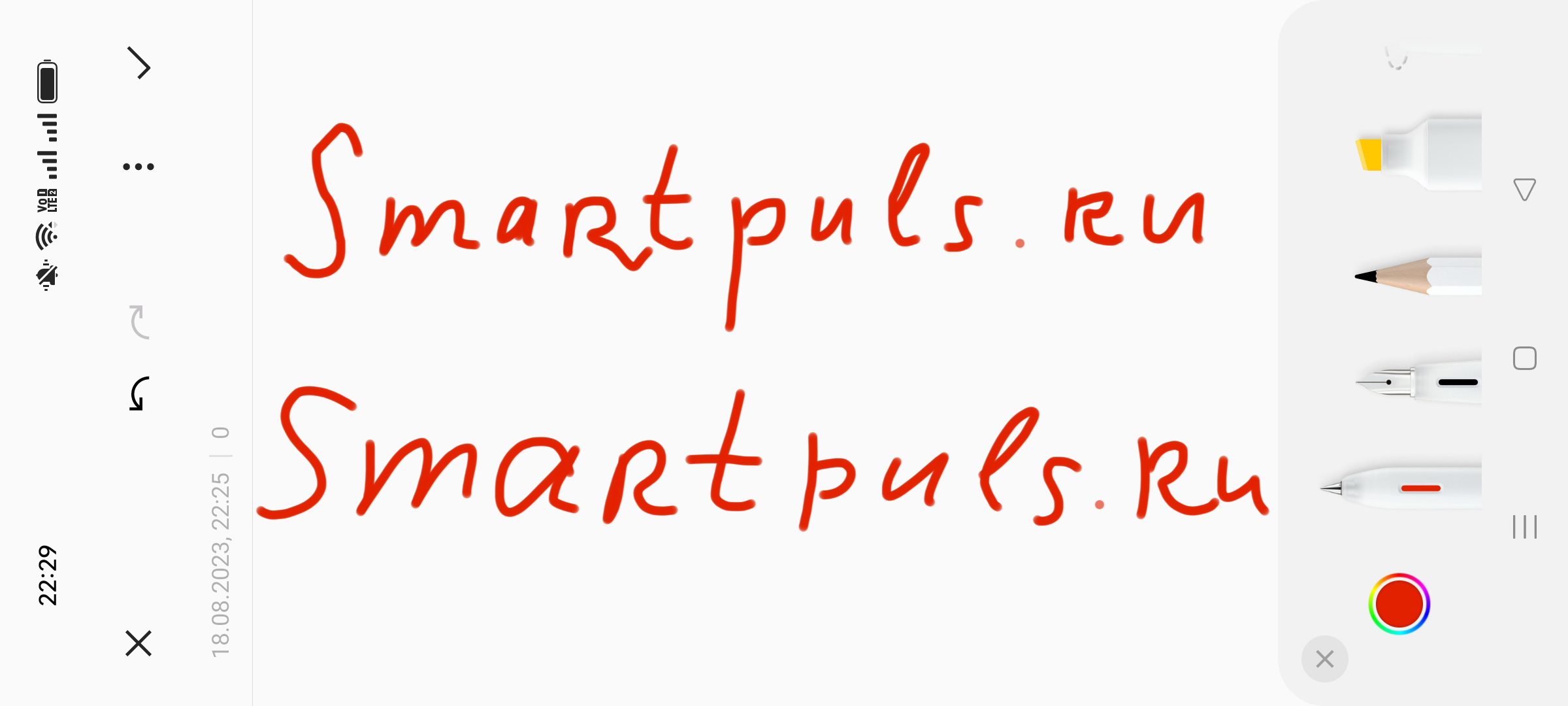

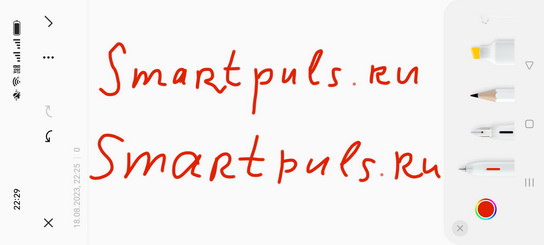

Рукописный ввод текста активным и пассивным стилусом

Верхняя строка написана тестируемым активным стилусом, нижняя - пассивным стилусом. Заметно, что буквы в верхней строке - более корявые, чем в нижней (общей корявостью почерка автора в данном случае пренебрегаем :).

На этом можно перейти к окончательному диагнозу.


Окончательный диагноз универсального активного стилуса

В обзоре был рассмотрен один из типовых универсальных активных стилусов.

К сожалению, единственное его преимущество оказалось в том, что он меньше мешает обзору дисплея вблизи точки его работы.

Точность его работы недостаточна для более-менее благопристойного рисования или ввода красивого рукописного текста.

Кроме того, его рабочая точка на экране немного смещается при наклонном положении стилуса в сторону наклона. Высокая точность у стилуса получается только при рисовании горизонтальных и вертикальных линий; и, соответственно, при выделении какой-то прямоугольной области на экране.

Каких-то дополнительных функций у него нет, например, чувствительности к силе давления или к углу наклона.

В связи с вышеизложенным, его преимущества перед пассивными стилусами не столь велики, как увеличивается цена. :)

Купить протестированный универсальный активный стилус можно на Алиэкспресс, цена на дату обзора - около $14 (в дальнейшем может меняться, проверяйте!).

Есть на Алиэкспресс и множество аналогичных стилусов, например, этот или этот.
