 Цифровой термометр с Алиэкспресс - тест и обзор

  Обзор


 Цифровой термометр с Алиэкспресс - тест и обзор

     Оглавление:

   1. Внешний вид и конструкция

   2. Тестовые испытания

   3. Окончательный диагноз и рекомендации



Предисловие. Зачем он нужен?

Конечно, классические спиртовые термометры - очень хороши и неприхотливы в эксплуатации: им не нужно менять батарейки и они всегда готовы к работе.

Но есть у них и отдельные неудобства. В частности, у них нет выносного щупа (они измеряют температуру только там, где находятся сами); да и цифры там мелковаты.

Поэтому хочется иногда пользоваться цифровым термометром: это - удобно и современно. И ещё хочется, чтобы он стоил недорого.

Как всегда в таких ситуациях, приходят на помощь Чип и Дейл наши китайские товарищи.

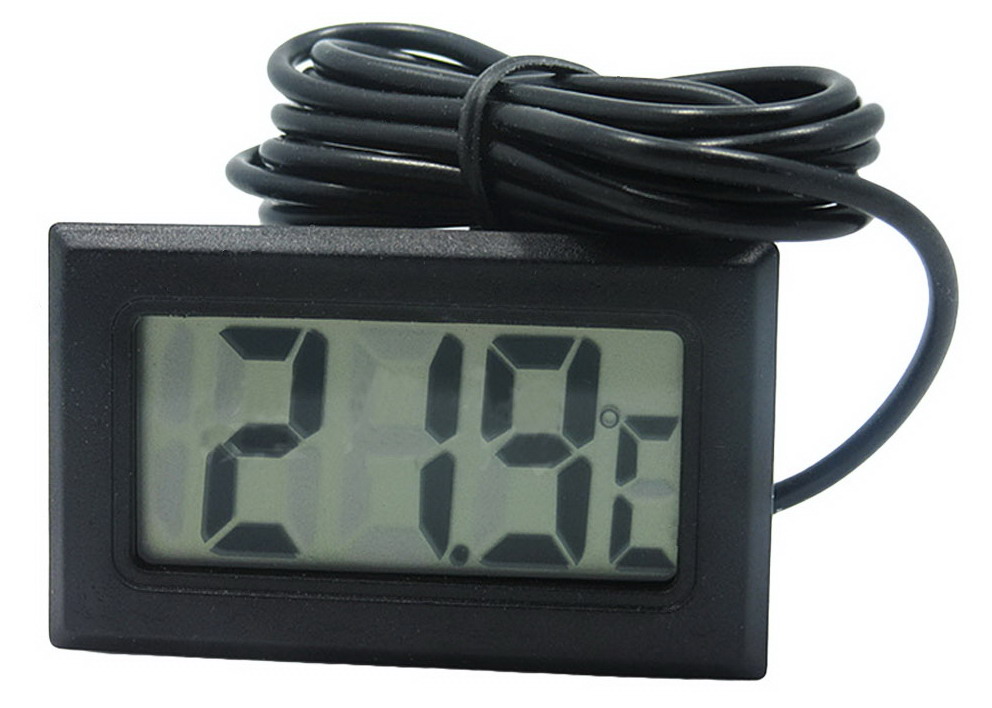

Итак, знакомьтесь: недорогой цифровой термометр с AliExpress:

недорогой цифровой термометр с AliExpress
(Изображение с официального сайта AliExpress)

Термометр не имеет никакой торговой марки; это - в чистом виде знаменитейший китайский бренд NoName. :)

Основные технические характеристики цифрового термометра

Диапазон измеряемых температур -50...+70°С (блок индикации должен находиться при температуре от -10 до +50°С).
Точность ± 1°С
Цена деления 0.1°С
Габариты 48*25*15 мм
Длина кабеля датчика 1 м
Питание 2*LR44
Материал Пластик

Примечание. У части продавцов на АлиЭкспресс батарейки не входят в комплект. Необходимо обращать на это внимание, так как стоимость батареек может составлять существенную часть цены изделия, если их покупать отдельно.

Средняя цена в варианте без батареек в комплекте на дату обзора на AliExpress - около $1.8 ; проверить актуальную цену на Алиэкспресс.


Внешний вид и конструкция цифрового термометра

На фотографиях термометр будет казаться большим. Но на самом деле и термометр, и, в особенности, его датчик - очень маленькие; и показаны на фотографиях с увеличением. Термометр - настолько мал, что посылку с ним просто бросили в почтовый ящик, как обычное письмо.

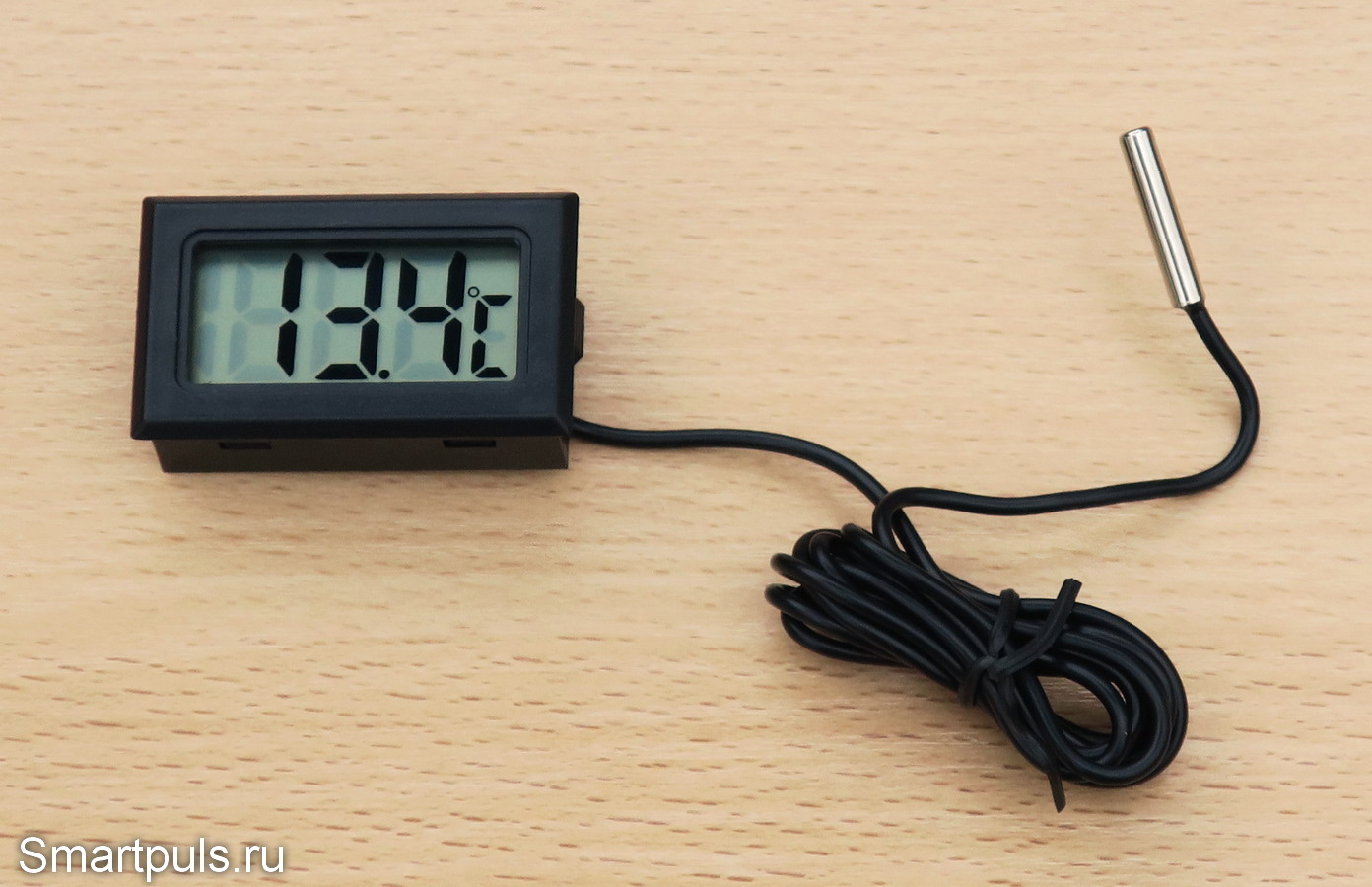

Термометр состоит из отдельной "коробочки" с электроникой и выносного датчика, подключенного через кабель длиной в 1 м.

Цифровой термометр с Алиэкспресс - тест и обзор, где купить
(кликнуть для увеличения)

Жидкокристаллический индикатор в приборе используется того же самого "простецкого" типа, что и в широко распространённых бухгалтерских калькуляторах; никаких вам TFT-экранов, IPS, AMOLED и прочих "разносолов". Подсветки индикатор не имеет, поэтому при нехватке внешнего освещения придётся воспользоваться фонариком.

Цифры - крупные и контрастные; они могут быть хорошо различимы даже для людей с ослабленным зрением.

При наблюдении ЖК-индикатора под острыми углами становятся заметны и выключенные сегменты цифр; но не до такой степени, чтобы это мешало считыванию показаний.

Датчик - неразъемный, припаян к плате электроники насмерть.

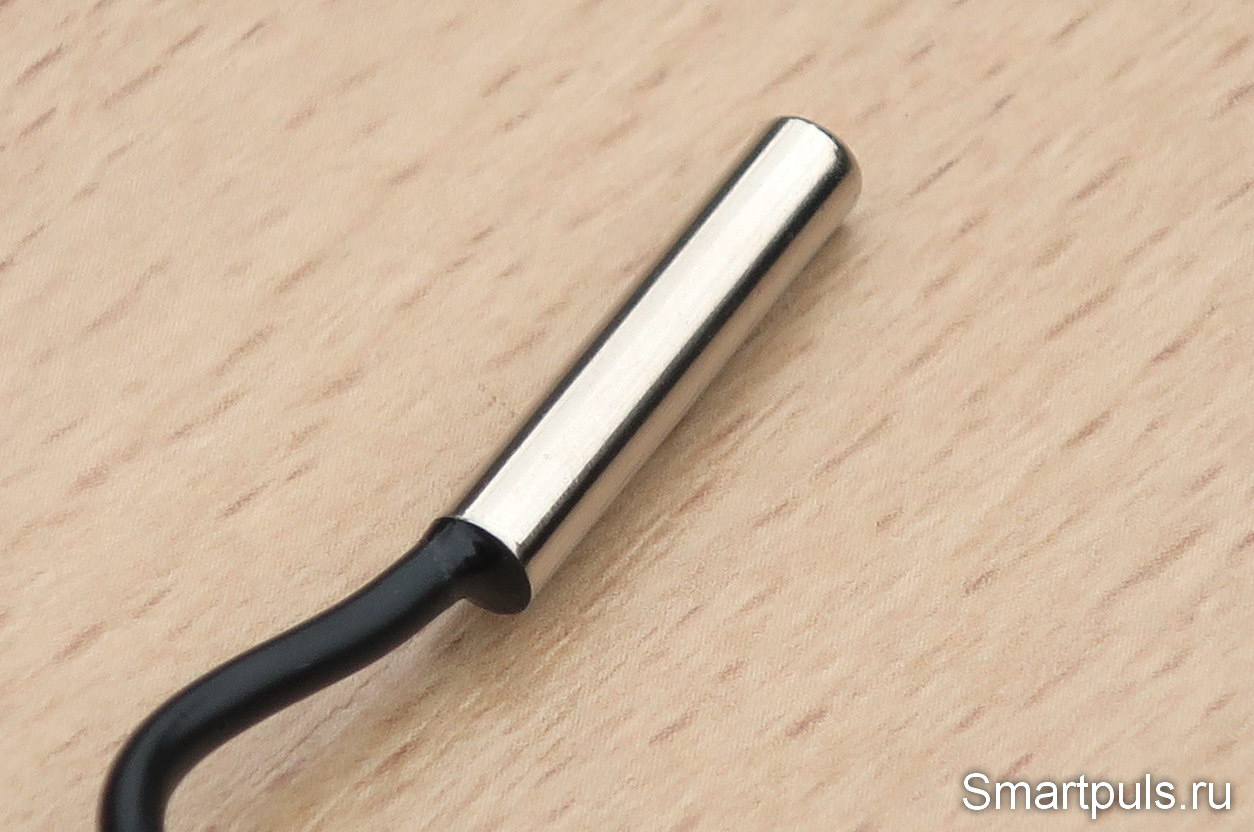

Сам датчик - очень маленький, длина - 20 мм, диаметр - 4 мм.

Датчик цифрового термометра

Такой датчик легко пройдёт через небольшое отверстие в какой-либо преграде, за которой необходимо измерить температуру.

Ещё один плюс такого миниатюрного датчика - его малая тепловая инерционность (его температура быстро выравнивается с температурой окружающей среды).

Так же, благодаря хорошей герметизации датчика и его довольно длинному кабелю, датчик можно погружать в неагрессивные жидкости для измерения их температуры. В частности, показания именно этого экземпляра термометра используются после учёта поправки в качестве данных о температуре воды для сайта о моржевании.

Зачем нужна поправка, будет изложено далее.

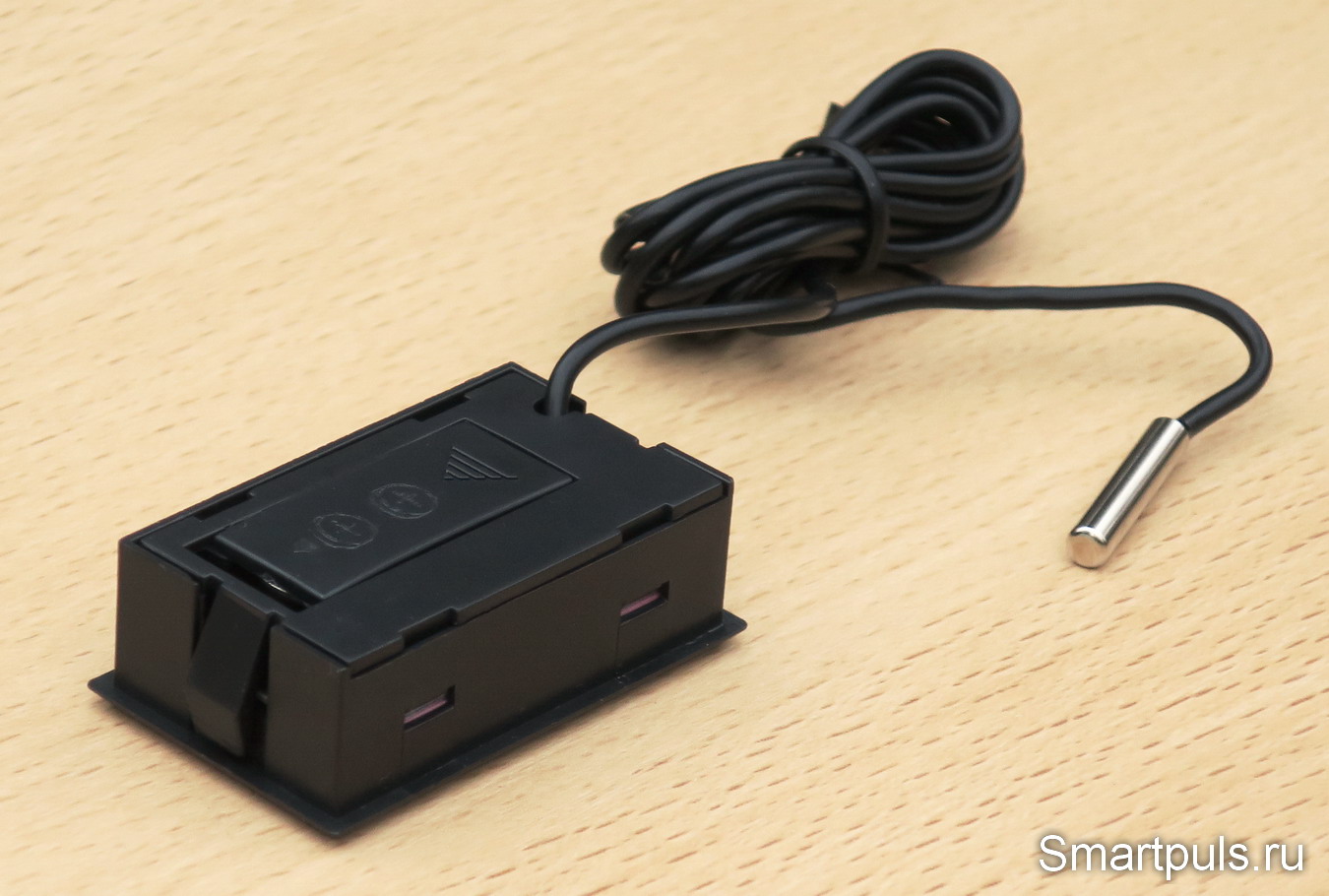

Посмотрим на прибор с обратной стороны:

Цифровой термометр с Алиэкспресс - тест и обзор, где купить

Со стороны торцов его корпуса имеются оребрённые защелки, с помощью которых термометр может удерживаться в приборной панели с прямоугольным отверстием подходящего размера.

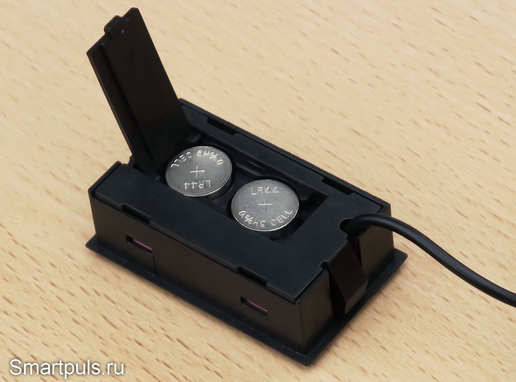

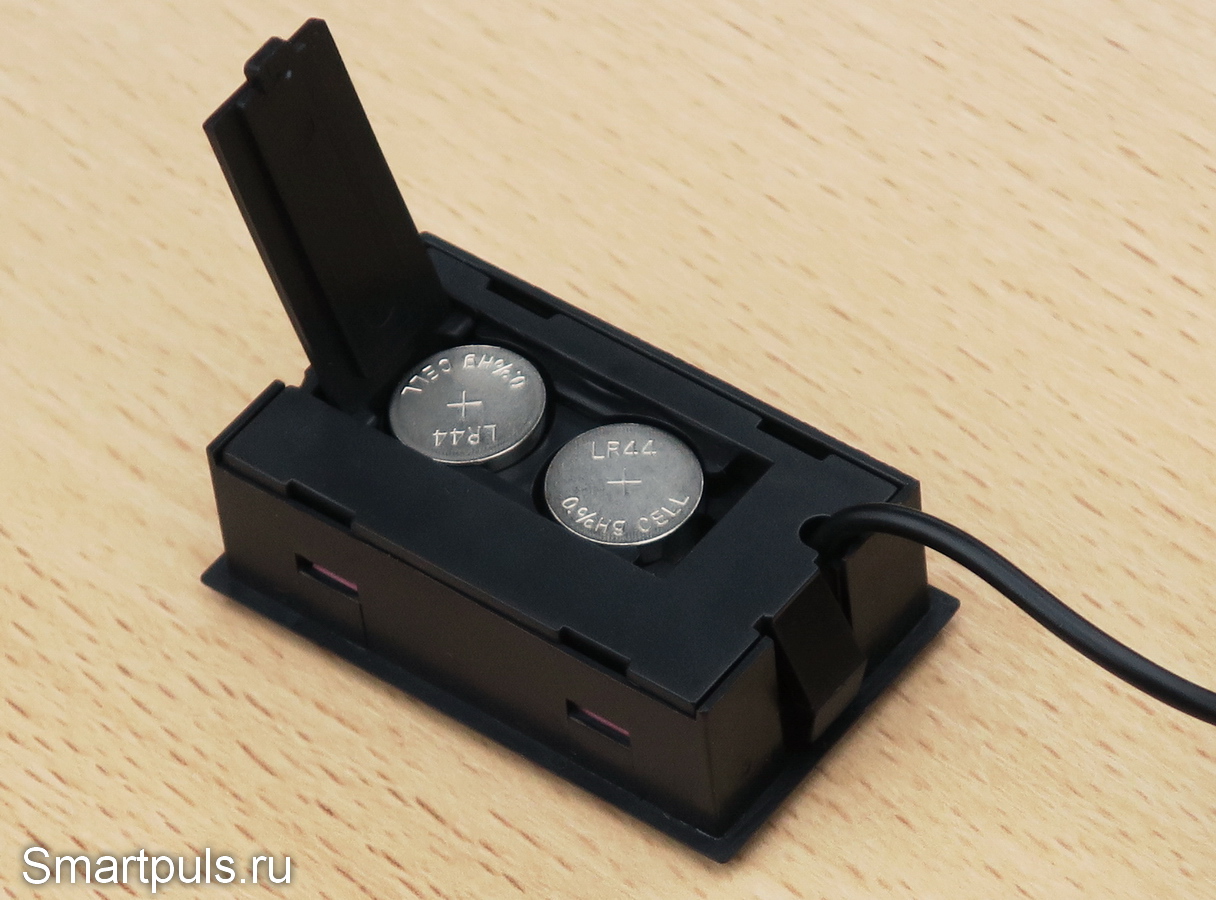

На задней крышке есть маленькая крышечка для батарейного отсека. За ней скрываются две батарейки типоразмера LR44 (1.5 В):

Цифровой термометр с Aliexpress - вид со стороны батарейного отсека

Батарейки соединены параллельно. Если извлечь одну из них, то прибор продолжает работать, как будто ничего не случилось.

Теперь пора сделать этому прибору вскрытие и посмотреть, как он устроен внутри.

При наличии желания и "прямых рук" заднюю крышку термометра можно снять (хотя делать это без крайней необходимости я очень не советую); она держится только на 4-х защелках.

Внутри находится плата электроники и жидкокристаллический (ЖК) цифровой индикатор.

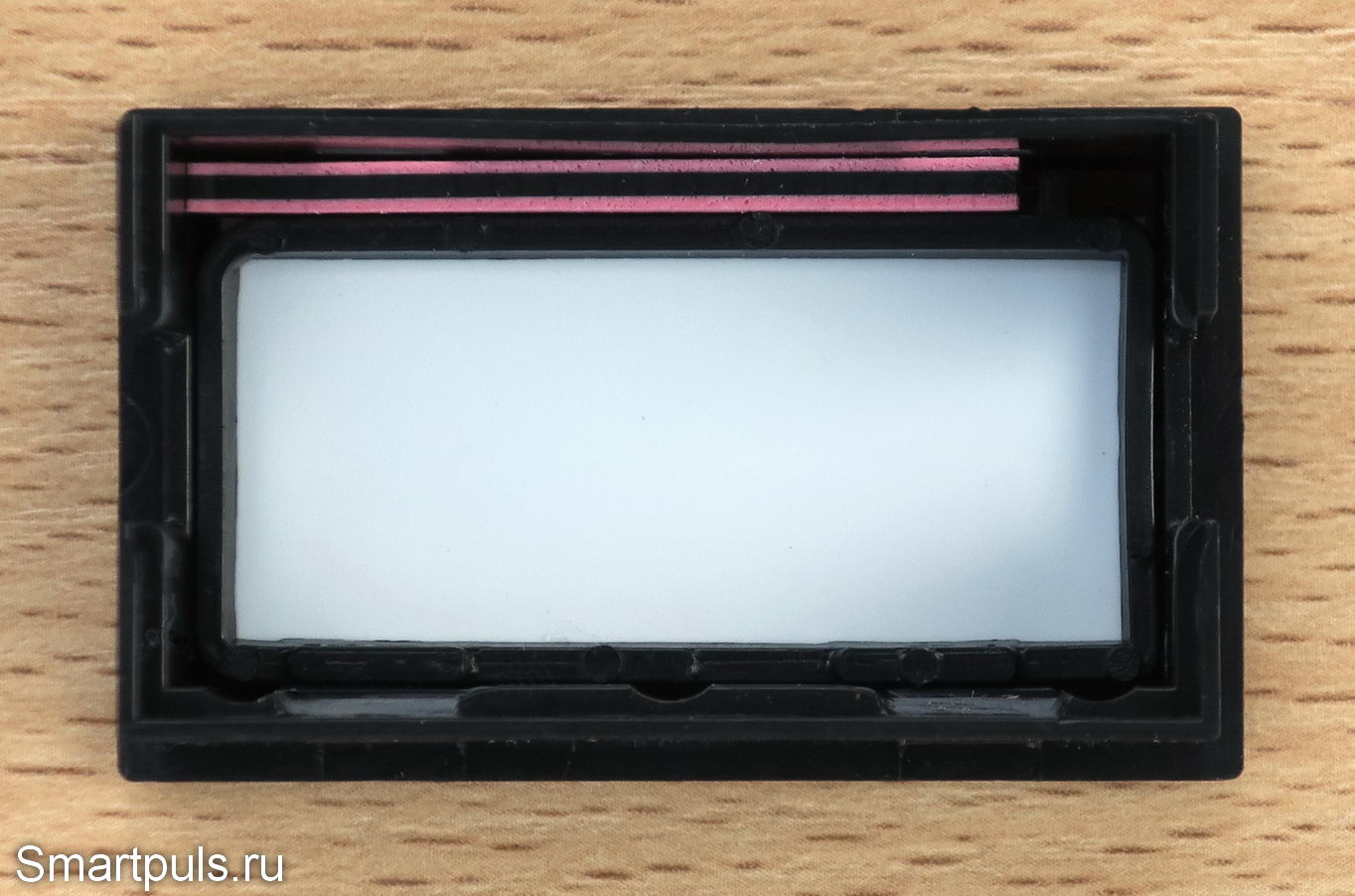

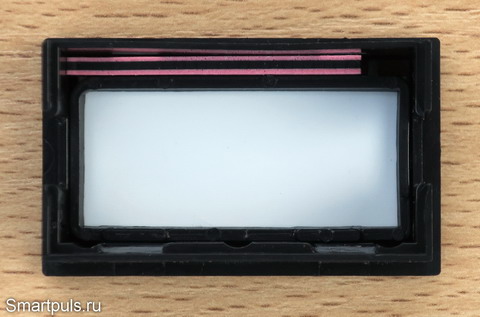

Индикатор встроен в лицевую панель прибора. С внутренней стороны термометра ЖК-индикатор выглядит так (это - то, что находится под печатной платой):

ЖК-индикатор с обратной стороны

С печатной платой ЖК-индикатор соединяется с помощью электропроводной резины с поперечной проводимостью (не знаю, как более точно и научно этот материал назвать). На приведённой выше фотографии этот материал виден в верхней части снимка как чёрная полоса, зажатая между двумя розовыми полосками. Когда термометр собран, к этой полосе прижимаются контактные площадки на плате.

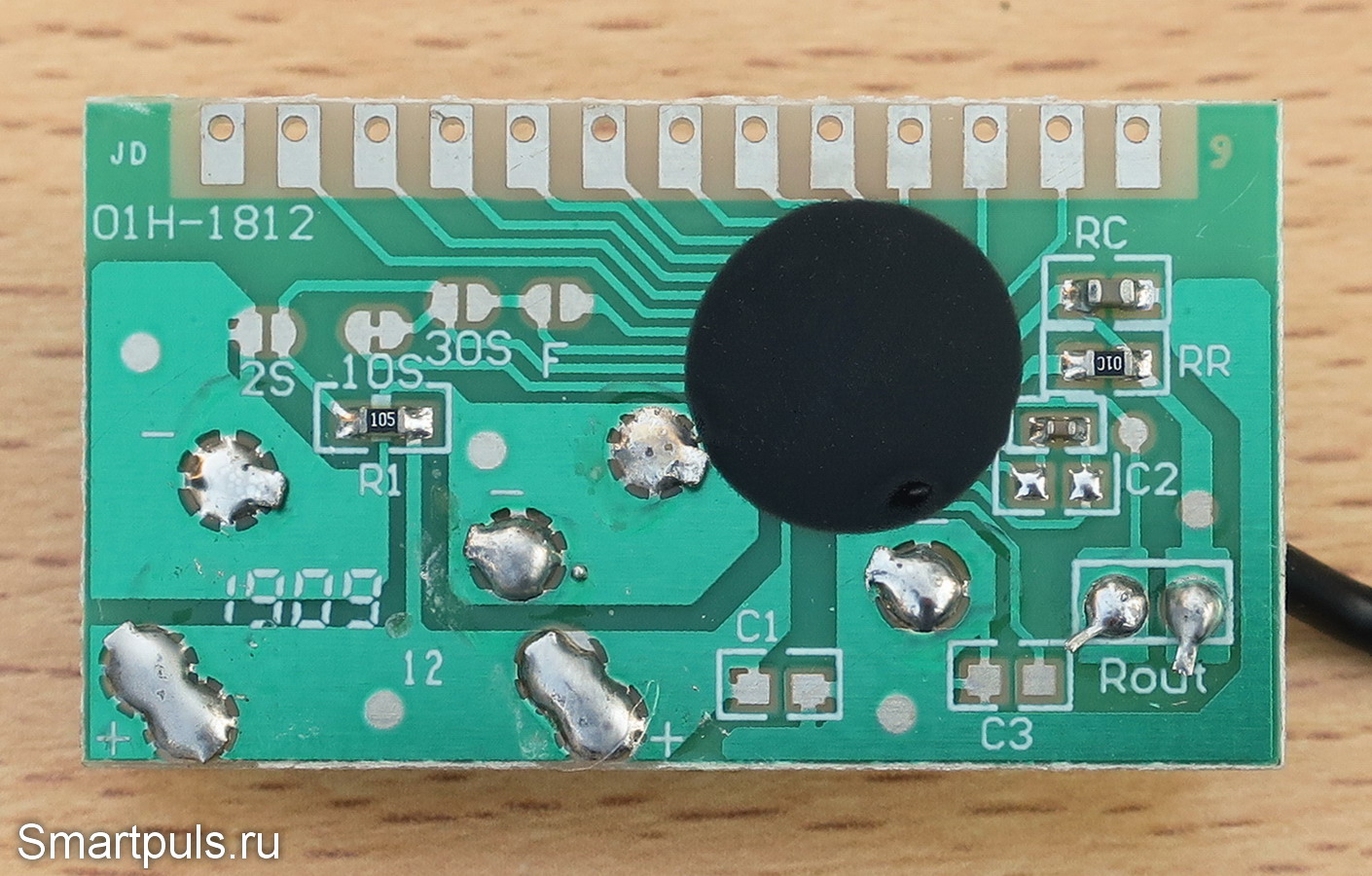

Теперь посмотрим на саму плату электроники, сначала - со стороны элементов:

Плата электроники цифрового термометра с Aliexpress

Главный чип устройства не имеет собственного корпуса, а прикреплён прямо к плате и залит защитным покрытием. Такое решение позволило сэкономить за счет отсутствия операции корпусировки чипа (это важно для столь недорогих устройств). На радиолюбительском жаргоне такой тип установки чипа называется "кляксой".

Навесных элементов на плате - очень немного, все основные функции возложены на главный чип.

Особо надо отметить, что здесь нет никаких элементов для балансировки нуля термометра, поэтому при его смещении (а оно будет) нужно будет просто "в уме" учитывать поправку.

В верхней части платы находятся контактные площадки, с которых через электропроводную резину управляющие сигналы передаются на ЖК-индикатор.

Контакты для подключения датчика имеют обозначения Rout. По букве "R" в обозначении  можно предположить, что датчик представляет собой терморезистор. Попытка его замера (без выпаивания из платы) показала результат в 10.9 кОм (но могли повлиять другие элементы).

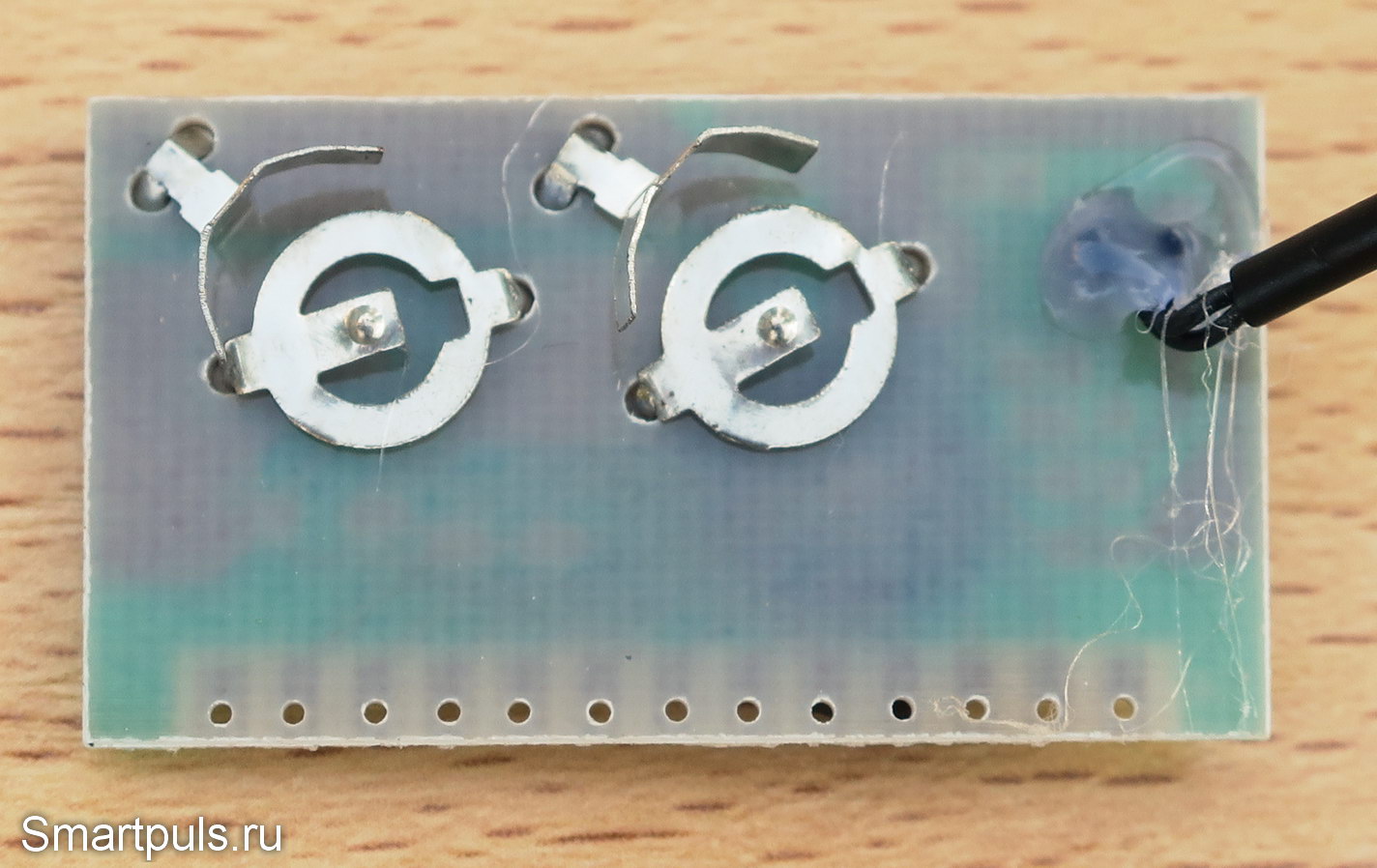

Теперь посмотрим на обратную сторону платы:

Плата электроники цифрового термометра с Aliexpress

Здесь почти ничего нет, кроме контактов для соединения с батарейками. Также отсюда выходит кабель датчика.

Теперь пора перейти к тестовой части обзора.


Испытания цифрового термометра

Теперь пора проверить, каков этот термометр в деле.

Первое, что надо отметить, - это отсутствие каких-либо органов управления. Здесь нет возможности, например, переключить единицы измерения в градусы Фаренгейта, и даже нет выключателя устройства! После вставки батареек оно начинает непрерывно работать.

Батареек должно хватить на несколько месяцев работы, поскольку потребление прибора - очень маленькое. Оно составляет в промежутках между измерениями 7 мкА (микроампер) и поднимается до 50 мкА в моменты измерений. Среднее потребление составляет около 10 мкА.

Периодичность измерений составляет 1 раз за 8 секунд. Однако же, для некоторых экземпляров термометра периодичность составила 1 раз в минуту. Кому какая модификация попадётся - не угадаешь. :)

Сравнение показаний тестируемого термометра с эталонным показало, что тестируемый экземпляр завышает показания на 0.4 градуса. Как уже говорилось, это значение просто надо вычесть из показаний термометра.

В других экземплярах термометров знак и величина погрешности могут быть другими.

На краях диапазона измерений, вероятно, погрешность измерения будет другой, но возможности это проверить не было.

Скорость реагирования на изменение температуры среды оказалась неплохой. После перемещения датчика из помещения с температурой +21.4 градуса на улицу с температурой +10.7 градуса время приближения к измеряемой температуре с точностью до градуса составило 4 минуты (замеры проводились при слабом ветре; при более сильном ветре время может уменьшиться).

Аналогичный замер температуры воды показал, естественно, более быструю реакцию (теплопроводность воды значительно выше, чем воздуха): при перепаде температуры с +21.6 градуса до +13.9 градусов время приближения к измеряемой температуре с точностью до градуса составило 24 секунды.

"Шум" измерений (колебания показаний при стабильной температуре окружающей среды) - небольшой, составил ±0.2 градуса на воздухе и ±0.1 градуса в воде.

К сожалению, не удалось проверить реальный предел измерения отрицательных температур, но температуру -15 градусов показывал верно.

На этом считаем консилиум врачей завершенным и переходим к итогам.


Окончательный диагноз протестированного цифрового термометра с Aliexpress

Протестированный цифровой термометр показал себя с очень положительной стороны; хотя и выпущен производителем "NoName".

По существу, единственный его недостаток - это отсутствие балансировки нуля. Если пользователю потребуется измерение температуры с высокой точностью, то ему необходимо самому определить и впоследствии учитывать поправку на сдвиг нуля.

В качестве эталонного термометра можно использовать, например, медицинский термометр (у них весьма высокая точность измерения).

Еще один метод определения величины сдвига нуля - это погружение датчика в центр водо-ледяной смеси (например, в стакане) в состоянии медленного таяния льда: температура при таком процессе составляет ровно 0 градусов.

Либо, как вариант, наоборот, калибровать прибор в состоянии намораживания льда. Для этого берём небольшой пластиковый стакан, опускаем туда датчик термометра и ставим в морозильную камеру холодильника. Когда начнёт образовываться лёд, то температура в стакане будет точно равна нулю (датчик должен находиться в ещё не замёрзшей воде, а не в намёрзшем льду).

Но тем пользователям, которых точность в 1 градус устроит, можно просто ничего не делать.

В противовес этому недостатку действуют следующие достоинства:

- небольшие габариты и вес;

- наличие выносного датчика;

- возможность измерения температуры жидкостей;

- крупные контрастные цифры на индикаторе;

- крайне низкое потребление тока и длительная работа от одного комплекта батарей;

- простота управления (точнее, его полное отсутствие);

- очень низкая цена.

Где купить (или посмотреть актуальную на сегодня цену): например, у этого продавца на AliExpress. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Если у других продавцов на AliExpress этот же товар будет дешевле (за счёт скидок, акций и т.п.), то тоже можно брать - товар одинаковый. Поисковый запрос в Aliexpress - "ЖК-цифровой термометр". Следите за стоимостью доставки и наличием батареек в комплекте! При необходимости можно там же найти и батарейки; поисковый запрос - "LR44" (они же - AG13, 357A, CX44).

Купить батарейки LR44 можно, например, у этого продавца на Aliexpress, цена - около $3 за десяток (!). Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Кроме того, близкий аналог этого термометра продаётся в некоторых российских магазинах под наименованием "термометр REXANT 70-0501" (цена примерно в 2 раза выше; но зато он в некоторых городах есть в магазинах "здесь и сейчас"). Проверить наличие и актуальную цену можно на сервисе "Яндекс.Маркет". Реклама. ООО "Яндекс" ИНН 7736207543

Ближайший конкурент среди традиционных стеклянных термометров, пригодных для измерения температуры воды, - "Термометр садовода" ТБ-3-М1 исп.4. Для защиты от ударов необходимо предусмотреть футляр.

Точность этого термометра для воды тоже составляет ±1 градус; и, по хорошему, его тоже нужно калибровать каким-либо способом (включая описанные выше).

Цена - около 200 российских рублей. Купить можно в некоторых хозяйственных магазинах, а также на Яндекс.Маркет. Реклама. ООО "Яндекс" ИНН 7736207543

Дополнительно надо отметить, что точность водяных термометров в "детском" оформлении (всякие рыбки, уточки и т.п.) - очень низка (2-3 градуса) и лучше их не покупать (за исключением цифровых, они обычно неплохие).

  Ваш Доктор.
