Как устроена флешка

В этой небольшой статье рассмотрим, как устроена внутри флешка (флеш-драйв, USB флеш-драйв) с классической компоновкой.

Кроме подобных флешек, существуют и флешки миниатюрного размера, чуть ли не целиком помещающиеся в корпусе USB-разъёма. Там, вероятно, используется другая компоновка.

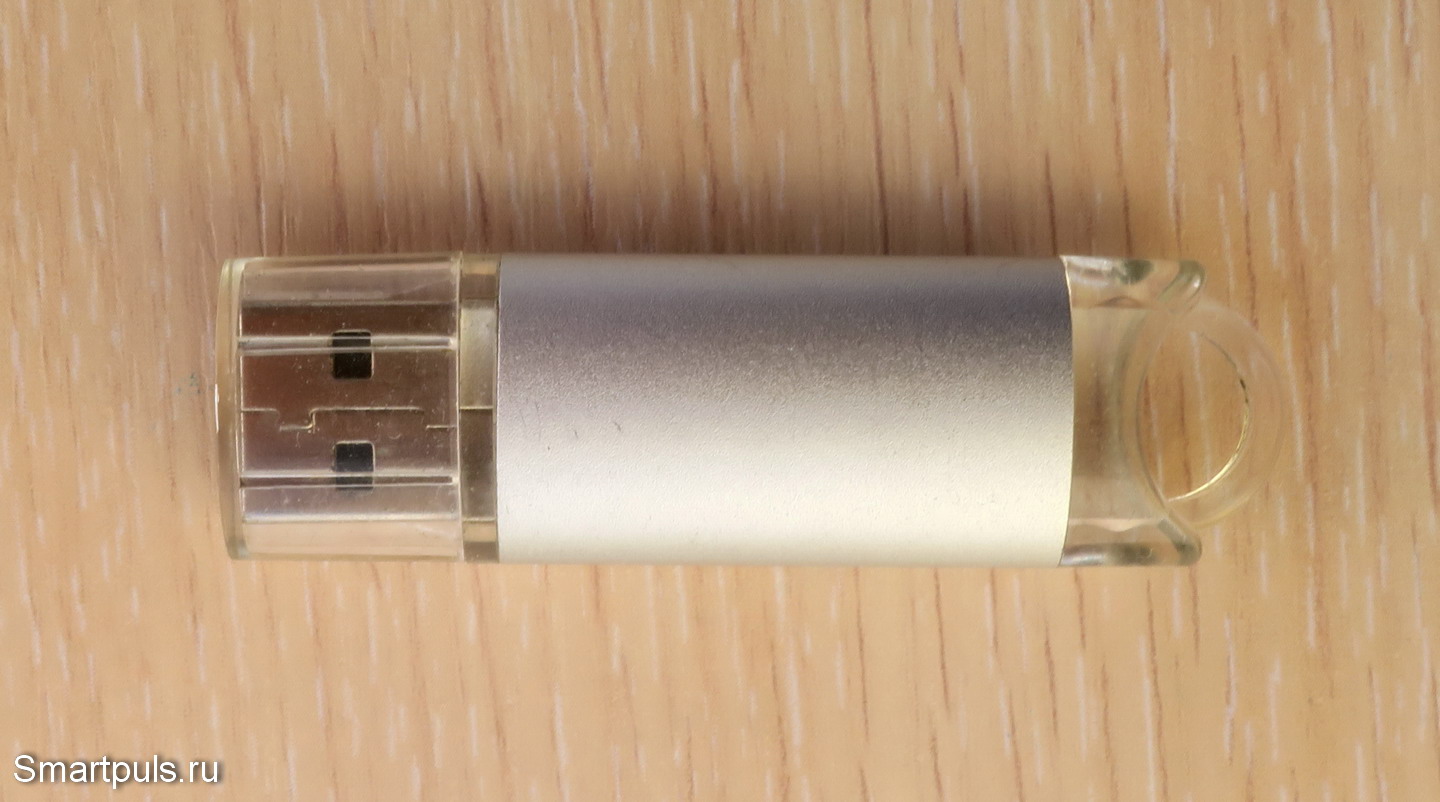

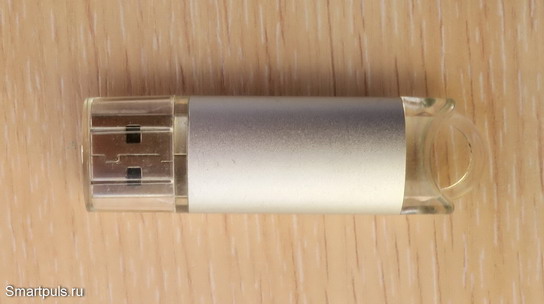

Вот как выглядела флешка до разборки:

Как устроена флешка (с разборкой и изучением внутренностей)

У этой флешки есть один небольшой конструктивный недостаток: прозрачный колпачок. После его снятия он становится плохо заметным независимо от того, на какую поверхность Вы его положили. Соответственно, поиски колпачка могут занять некоторое время; даже если он лежит прямо перед Вами. :)

А вот прозрачная заглушка с обратной стороны, наоборот, очень кстати. Сквозь неё очень хорошо видно свечение индикаторного светодиода, расположенного внутри на плате с электроникой флешки.

Разборка именно этой флешки делается очень легко: внутренности скреплены между собой только защёлками, и не очень тугими. То есть, потянули - и вытянули!

Внутри флешки обнаруживаем небольшую плату с элементами:

Как устроена флешка USB (с разборкой)

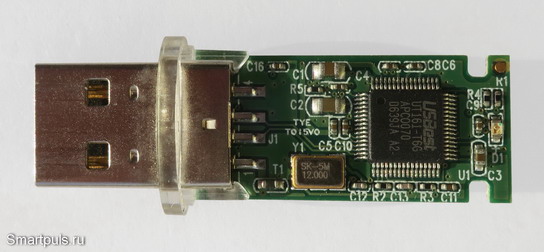

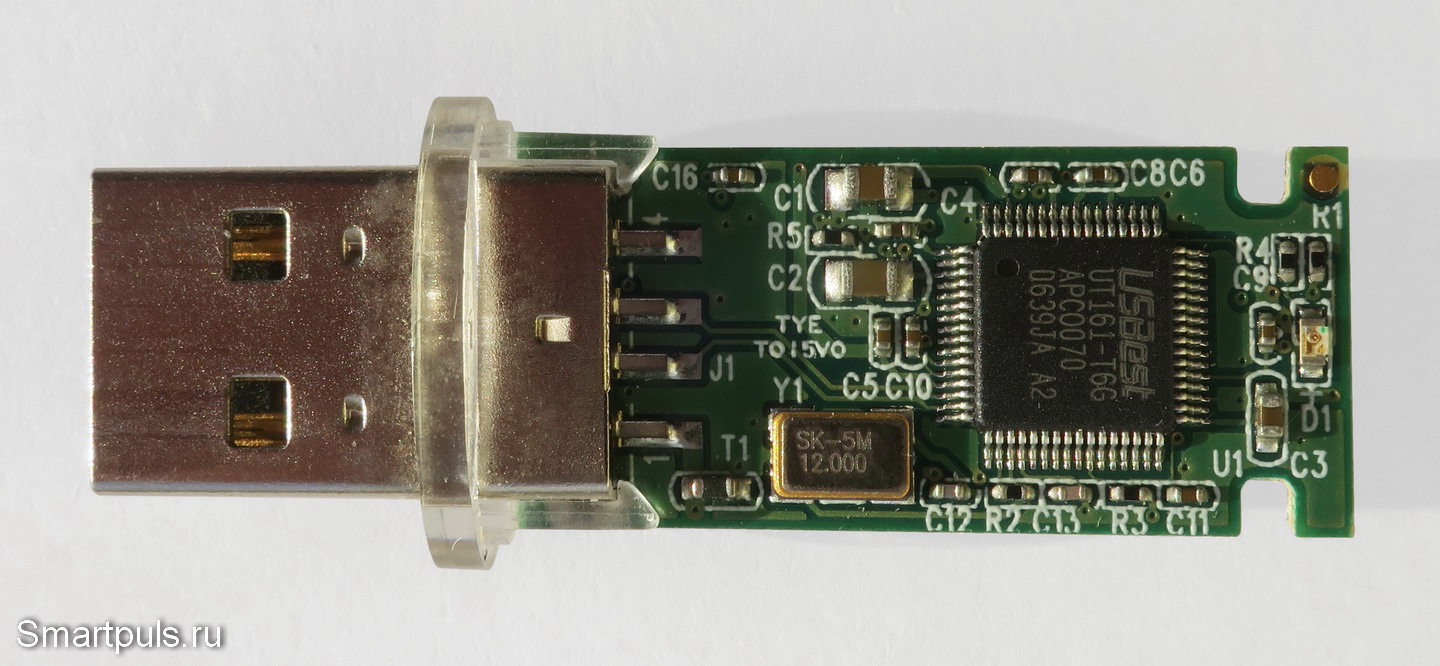

С этой стороны платы расположены: кварцевый генератор на 12 МГц (именно генератор, а не просто кварц), чип контроллера флеш-памяти и интерфейса, а также маленький индикаторный светодиод (обозначен D1 и расположен у правого края платы) плюс разная мелочёвка из обвязки.

Контроллеры памяти во флешках - простые, совсем не такие, как в более серьёзных изделиях на флеш-памяти (SSD). Такие контроллеры массово выпускаются разными производителями, в том числе - китайскими.

В данном случае применён контроллер от относительно известного производителя - iTE Tech. Inc. (USBest).

Теперь смотрим на обратную сторону платы:

как устроена флешка внутри

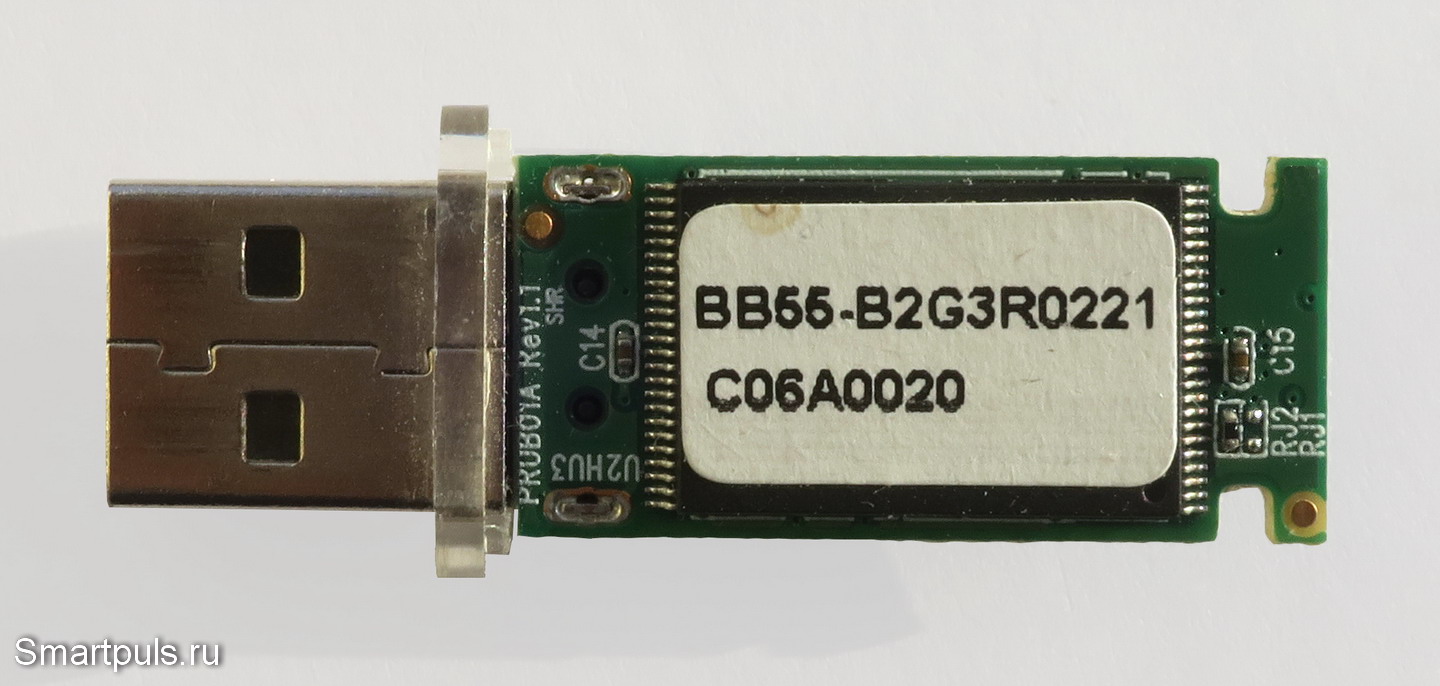

Здесь есть только один чип, зато очень большой. Это и есть энергонезависимая флеш-память (NAND).

На этом можно было бы описание внутреннего устройства флешки и завершить, но мы посмотрим ещё и на тепловые снимки флешки, чтобы оценить её нагрев в процессе работы.

Тепловые снимки делались в конце процесса записи на флешку большого объёма данных (около 1 ГБ).

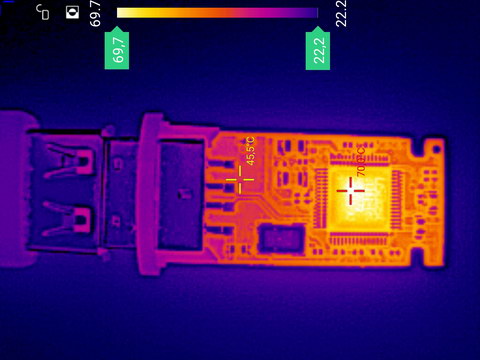

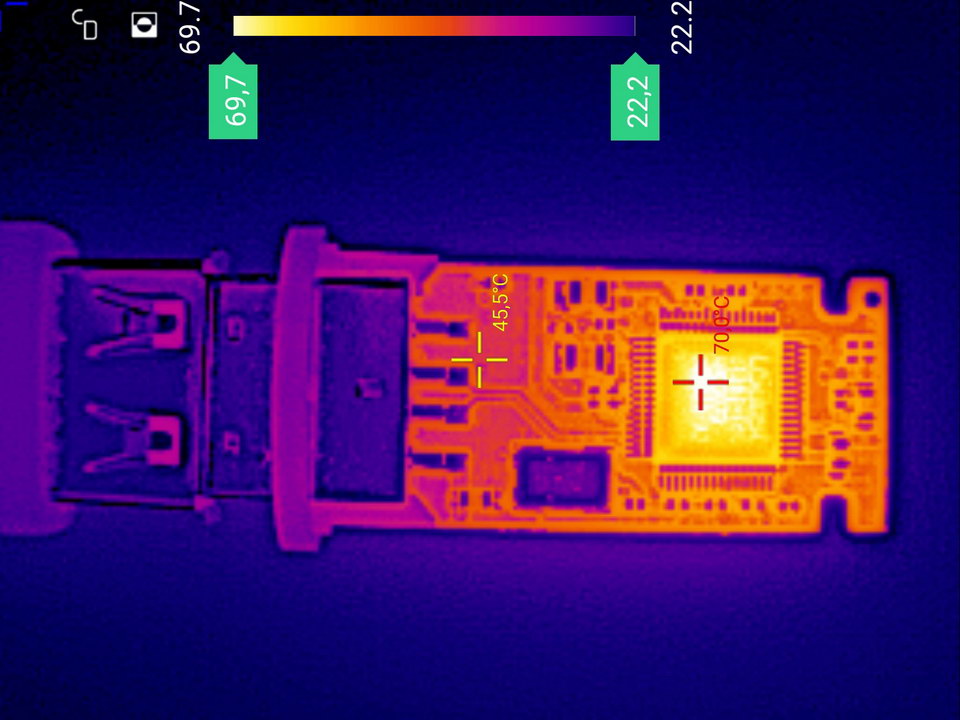

Тепловой снимок флешки при записи данных

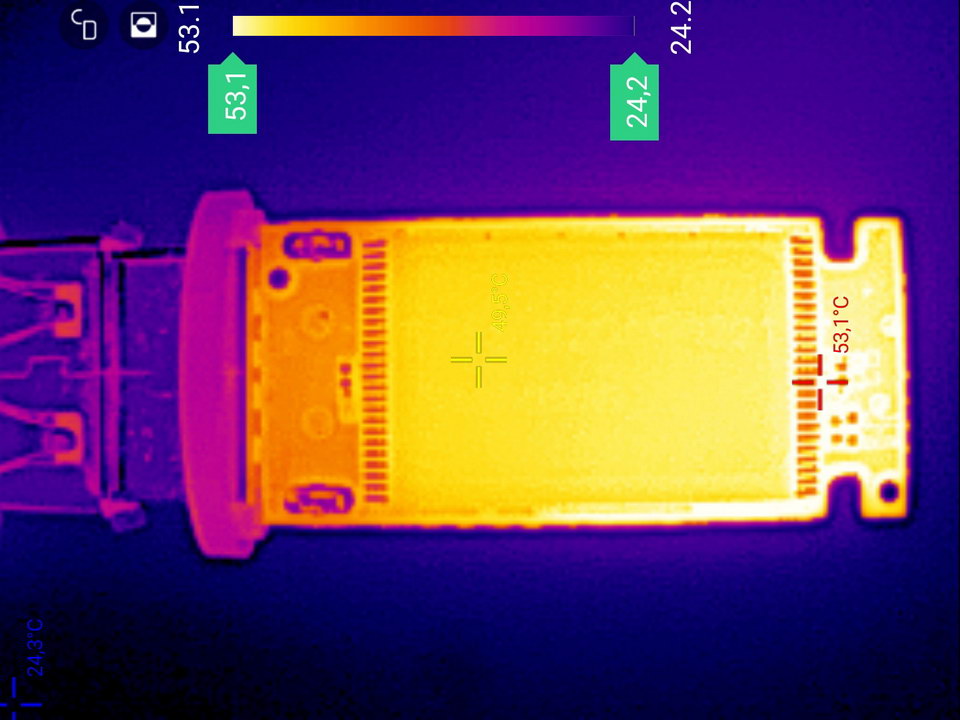

Тепловой снимок флешки

Тепловые снимки делались с помощью тепловизора с регулировкой фокуса, благодаря чему и удалось сделать снимки такой маленькой платы с близкого расстояния (крупным планом). Обзор этого тепловизора есть на стороннем ресурсе.

Тепловые снимки флешки сделаны, естественно, без корпуса. Сильнее всего нагрелся контроллер - до 70 градусов. В корпусе нагрев будет ещё на несколько градусов выше (ухудшение теплообмена).

Иными словами, флешки при работе могут нагреваться сильно, и желательно их располагать на открытом месте, где естественная конвекция будет их хорошо охлаждать.

Разобранная в этой статье флешка - самая что ни есть обыкновенная, и проводить её технические тесты особого смысла нет.

В этом отношении гораздо больше интереса представляют относительно новомодные флешки с двумя разъёмами (USB и USB  Type-C), которые можно подключать не только к компьютеру, но и напрямую (без всяких переходников) к смартфонам. Пример обзора такой флешки - в этой статье.



Весь раздел "Сделай сам! (DIY)" - здесь.



  Ваш Доктор.
