 Простой видеоглазок для входной двери - достоинства, недостатки и ограничения в применении

Предисловие

Дверной глазок - вещь абсолютно необходимая и применяется уже много десятилетий. Открывать дверь кому попало может быть опасным как для морального здоровья, так и для физического (упаси Господи)!

Но и в эту область нашего бытия пришла электроника.

Электронные дверные глазки с видеокамерой бывают разными по уровню сложности и функциональности, вплоть до передачи изображения по Wi-Fi и подключения к системе "Умного дома".

В данном обзоре видеоглазка будет рассмотрена одна из простых, но вполне функциональных моделей.

(кликнуть для увеличения, откроется в новом окне)

     Оглавление:

   1. Основные технические характеристики видеоглазка

   2. Комплектация, внешний вид и конструкция видеоглазка

   3. Меню и настройки видеоглазка

   4. Технические испытания дверного глазка с видеокамерой

   5. Окончательный диагноз

Купить тестируемый видеоглазок можно на Алиэкспресс у этого продавца (есть и у многих других продавцов, но могут быть отличия в версии ПО). Цена на дату обзора - $24 (в дальнейшем цена может меняться в любую сторону, проверяйте!).
   Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Основные технические характеристики видеоглазка

Модель: R11

Функции: дверной глазок, дверной звонок, запись фото, запись видео

Ночной режим: есть (встроенная инфракрасная подсветка)

Угол зрения: 120 градусов

Дисплей: 2.4 дюйма, LCD

Датчик движения: нет

Поддержка карт памяти: до 32 ГБ (карта 16 ГБ в комплекте)

Питание: 3 батарейки типоразмера AAA (3*1.5 В)

Диаметр / толщина внешнего блока: 60*16 мм (без учёта направляющего стержня)

Габариты внутреннего блока: 110*74*19 (без учёта крепления)

Важно: видеоглазок не имеет никаких внешних интерфейсов: ни проводных, ни беспроводных. Чтобы увидеть изображение на дисплее, нужно подойти к двери.

Некоторые важные данные производитель не указал: разрешение дисплея, разрешение фото, разрешение и длительность записи видео. Выясним всё это по ходу обзора.

Комплектация, внешний вид и конструкция видеоглазка

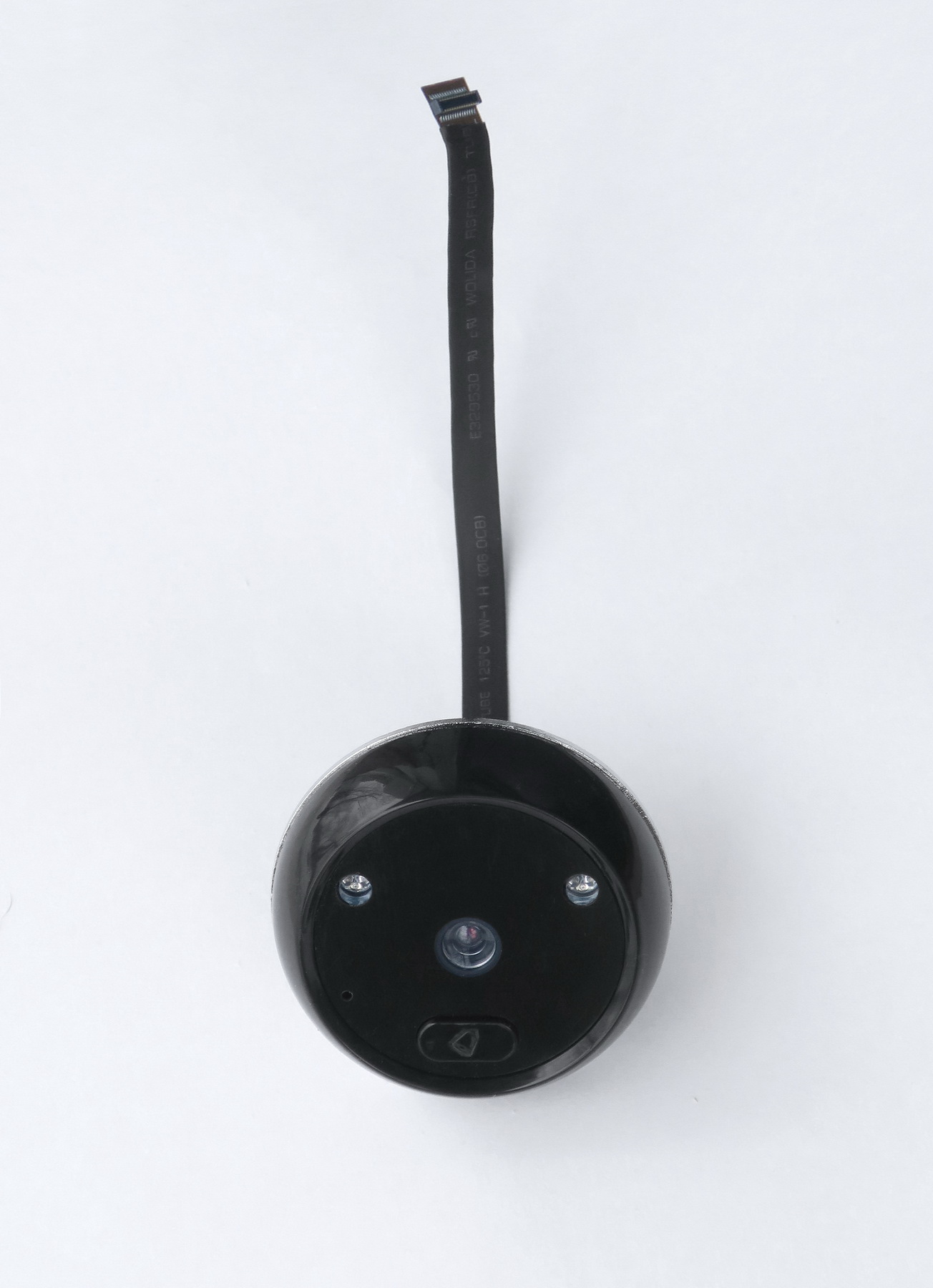

Тестируемый дверной глазок с видеокамерой выполнен в виде двух функциональных блоков, соединённых шлейфом.

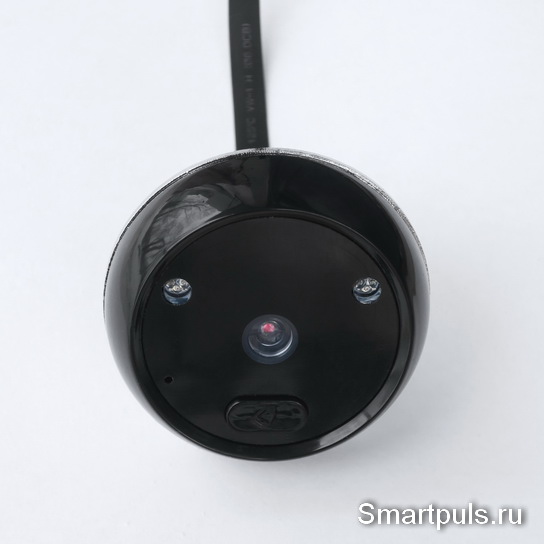

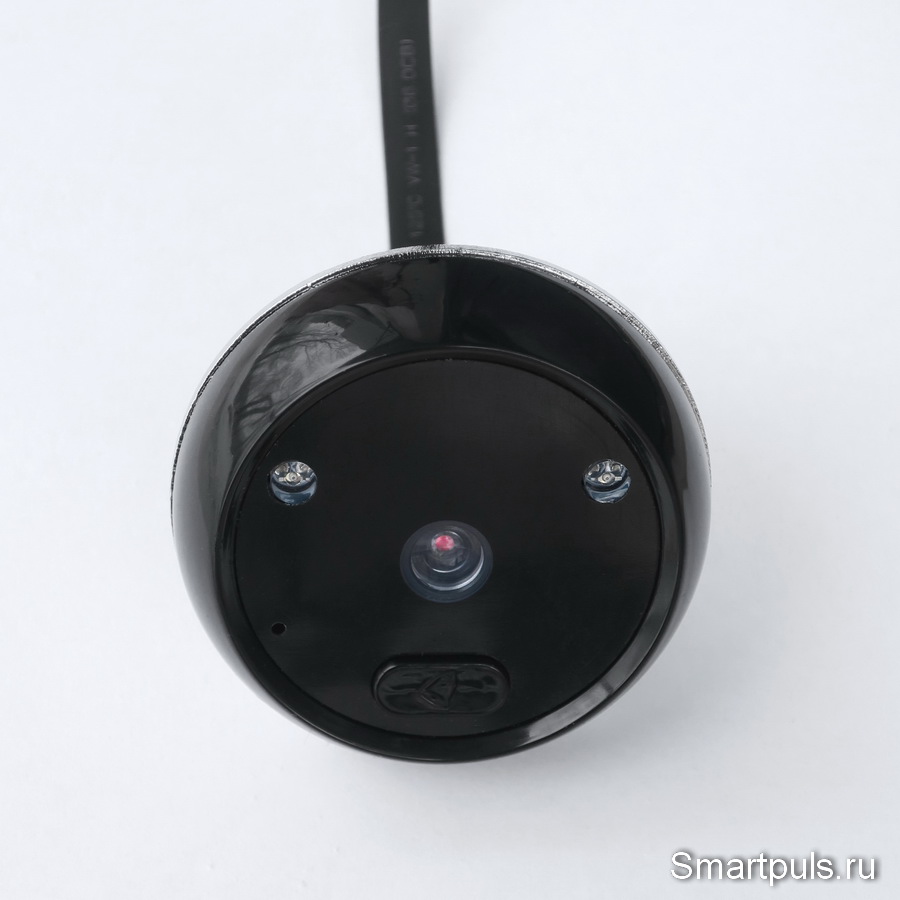

Основа первого блока - видеокамера; но, кроме самой видеокамеры, блок содержит кнопку звонка, микрофон и пару светодиодов инфракрасной подсветки.

Микрофон работает только на запись видео; голос человека за дверью не передаёт (но, может, это и к лучшему: не будет засорять квартиру посторонними звуками).

Применение инфракрасной подсветки - хорошая идея, поскольку она позволяет ненавязчиво подсветить лицо визитёра при недостатке внешнего освещения.

Из блока камеры выходит шлейф, заканчивающийся многоконтактным разъёмом типа "колодка".

Этот шлейф соединяется сквозь толщу двери с блоком индикации и управления. Производитель утверждает, что шлейфа должно хватить для установки видеоглазка на дверь толщиной до 100 мм.

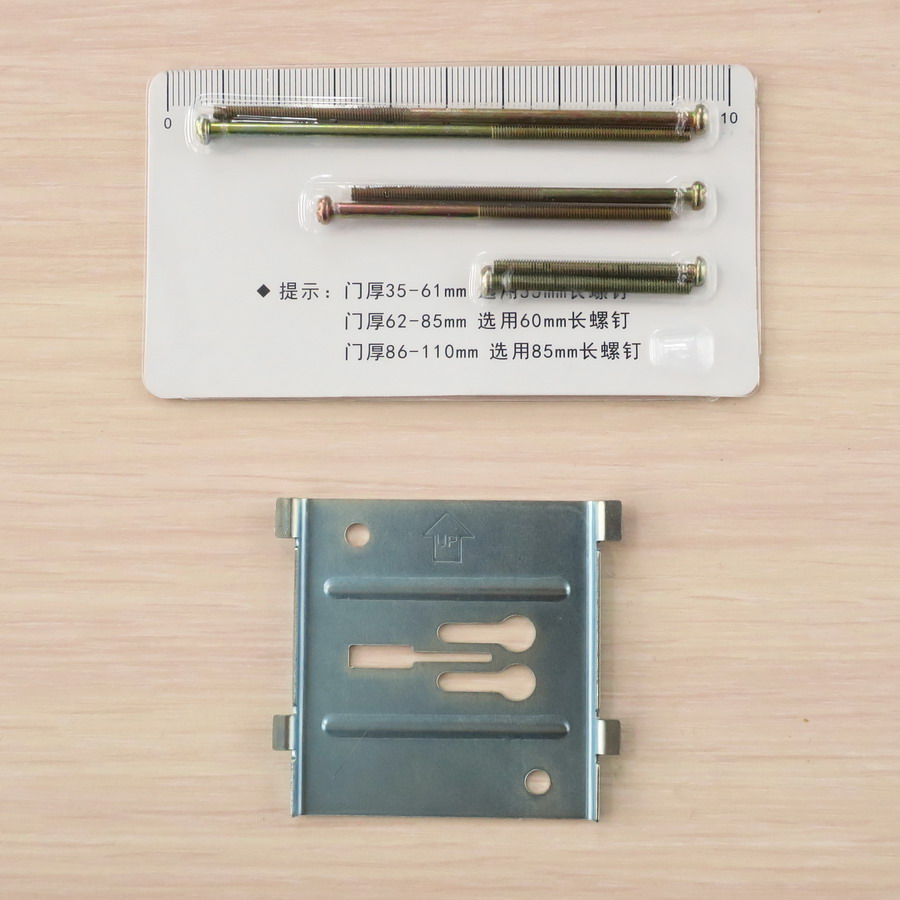

В комплект также входят винты разной длины (для дверей разной толщины) и скоба, через которую продевается шлейф, и на которую вешается блок управления и индикации:

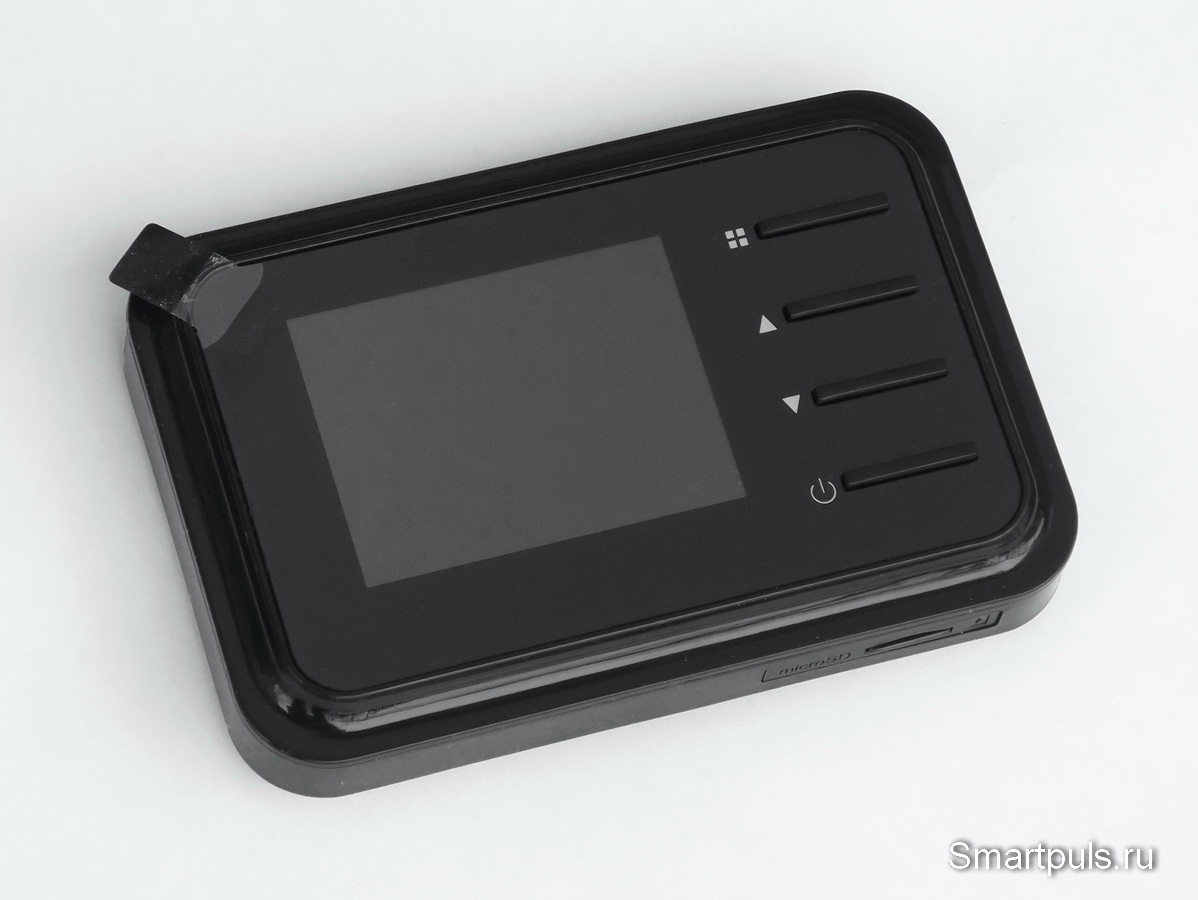

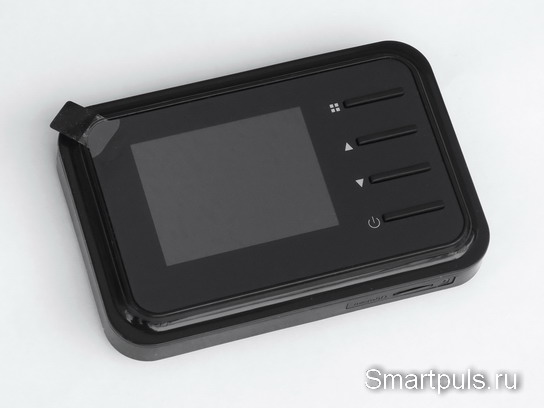

Второй блок видеоглазка, размещаемый на внутренней стороне двери, отвечает за индикацию и управление.

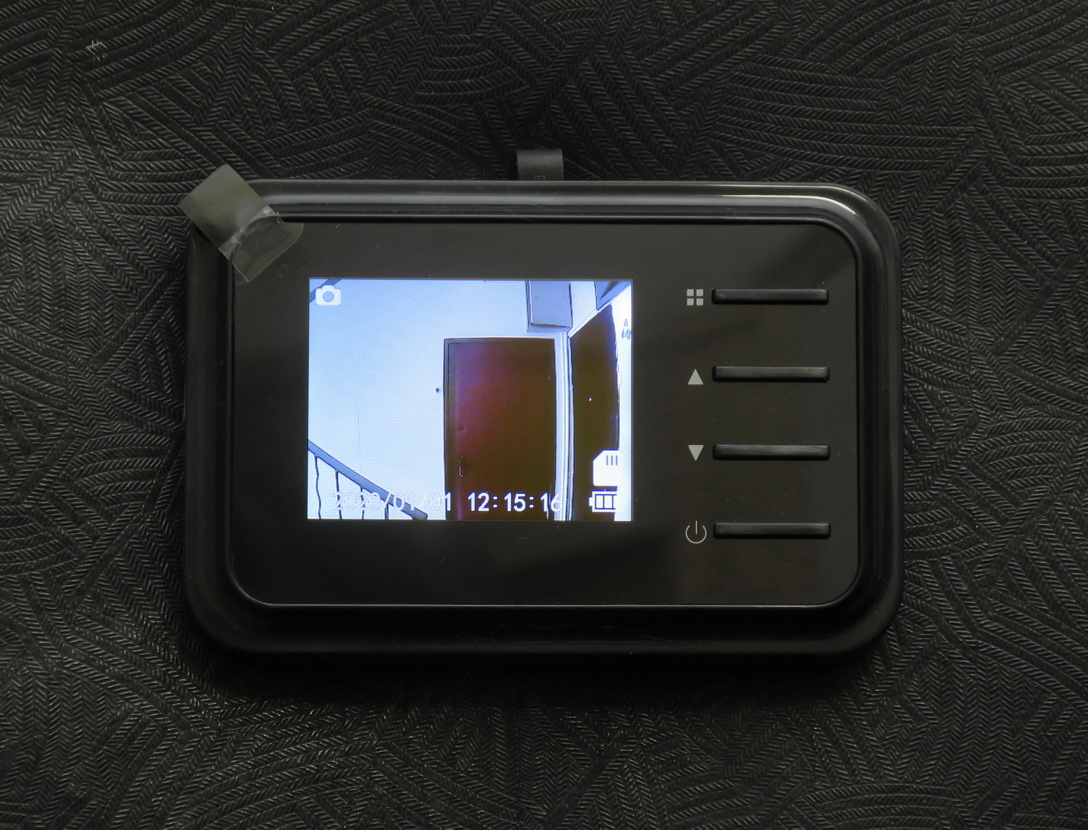

На лицевой стороне блока располагаются дисплей и четыре узкие и длинные кнопки:

На дисплей наклеена транспортная защитная плёнка. Наклеена она хорошо, без пузырей; поэтому срывать её не надо.

Нижняя кнопка на блоке предназначена не только для его включения и выключения, но и для фотографирования и записи видео. Включение делается коротким нажатием, выключение - длинным, но не слишком длинным; иначе сразу после выключения блока последует его повторное включение.

Короткое нажатие этой же кнопки при включенном устройстве позволяет сделать фото или записать видео (в зависимости от настроек).

Остальные кнопки на блоке отвечают за работу с меню устройства.

На нижней грани блока находится слот для micro-SD карты памяти.

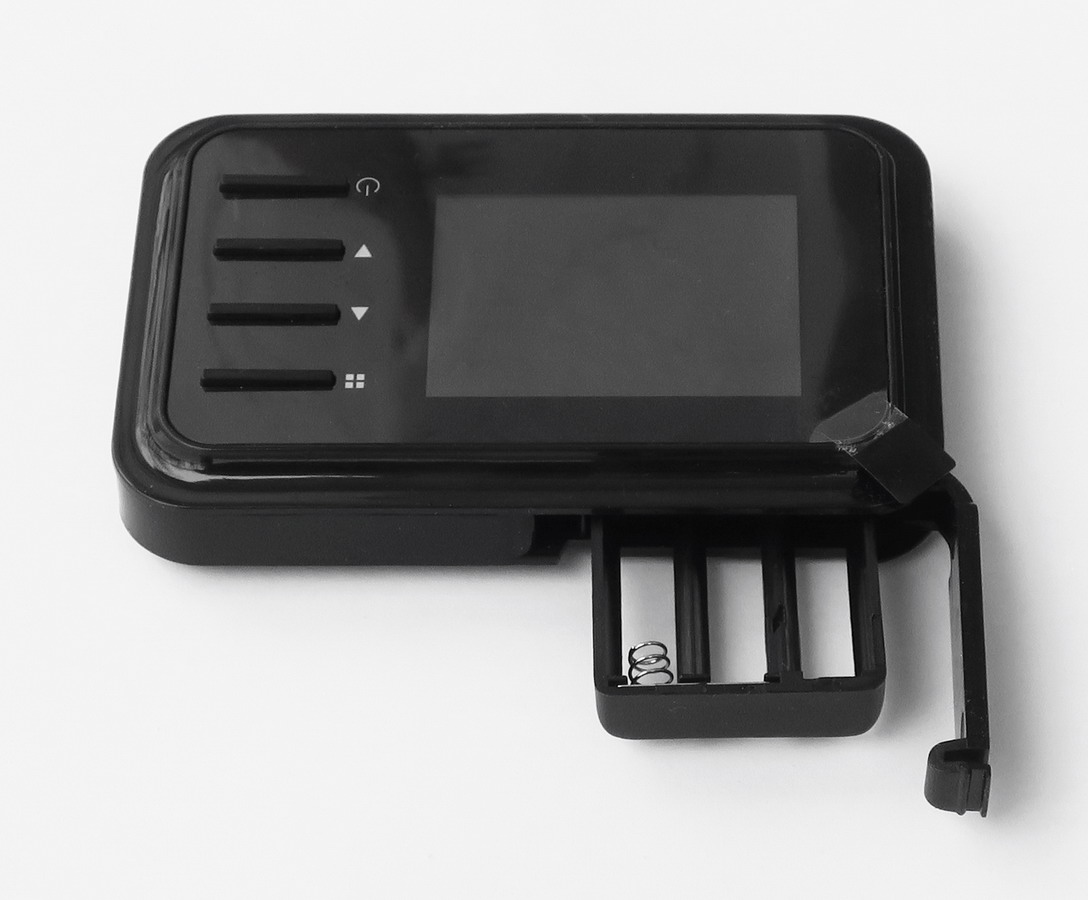

Питается видеоглазок от 3-х стандартных батареек типоразмера AAA (мизинчиковые). Батарейный отсек расположен на верхней грани блока индикации:

Порядок установки устройства на дверь достаточно очевиден, но при сомнениях можно и в инструкцию заглянуть.

Если при установке шлейф оказывается слишком длинным (а оно, скорее всего, так и будет), его можно согнуть пополам в верхней части блока управления и индикации:

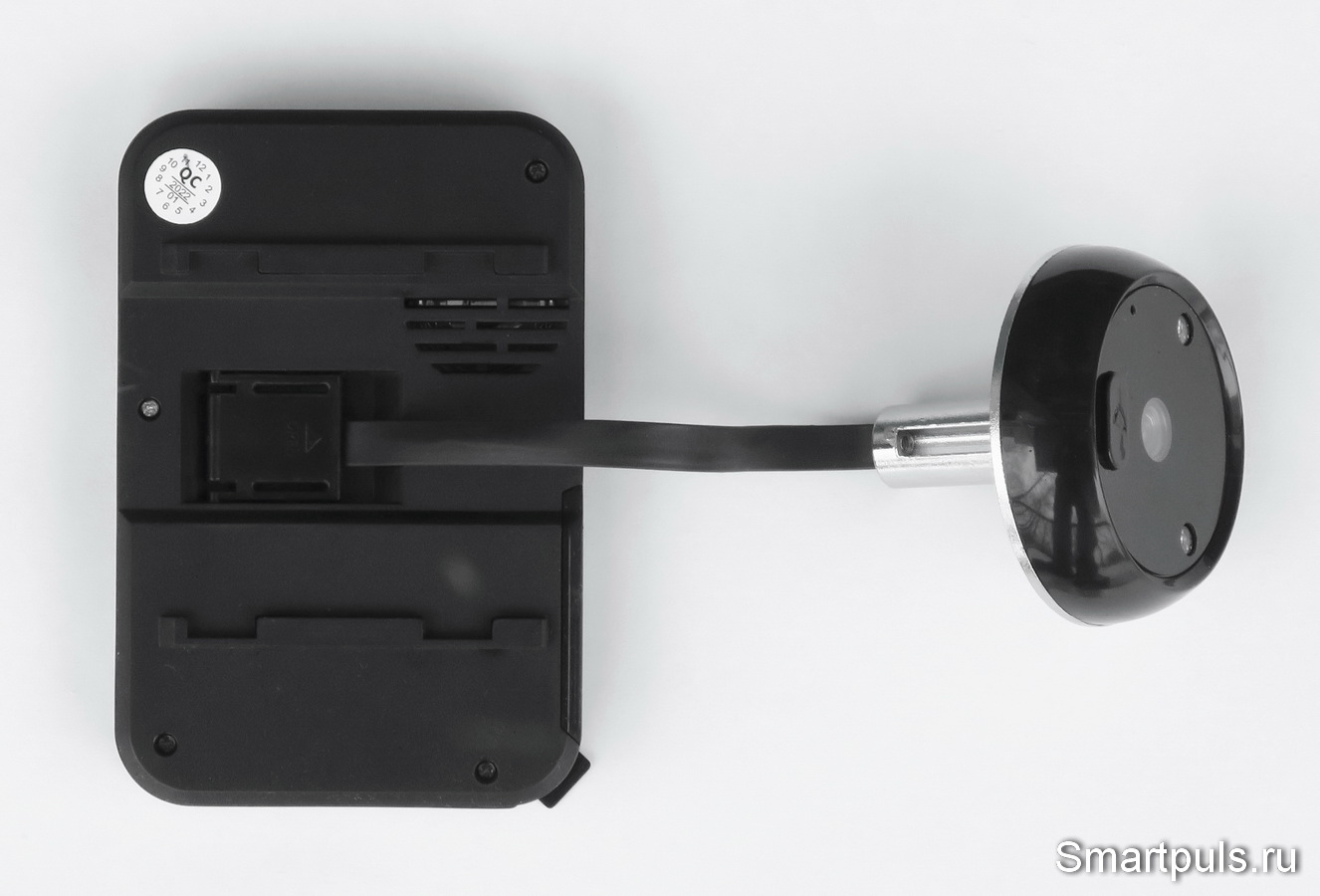

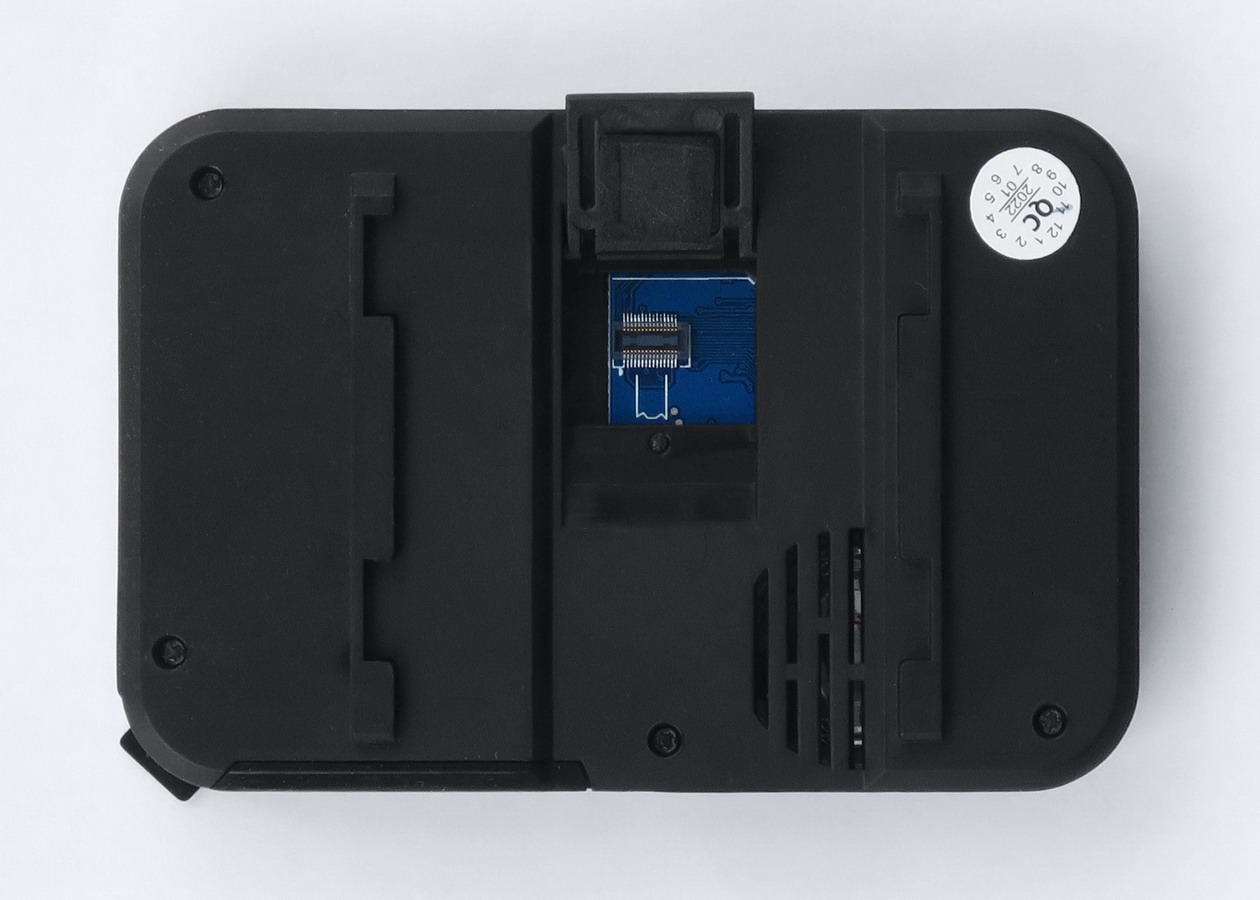

Последний ракурс для изучения конструкции устройства - вид на блок дисплея сзади:

Сзади расположены пазы для надевания блока на скобу для прикрепления к двери, решетки динамика и разъём для подключения шлейфа от видеокамеры. Разъём после подключения шлейфа закрывается крышечкой, что помогает предотвратить их разъединение и возможные повреждения.

С "железом" разобрались. Теперь займёмся программным обеспечением (настройками и особенностями функционирования).

Меню и настройки видеоглазка

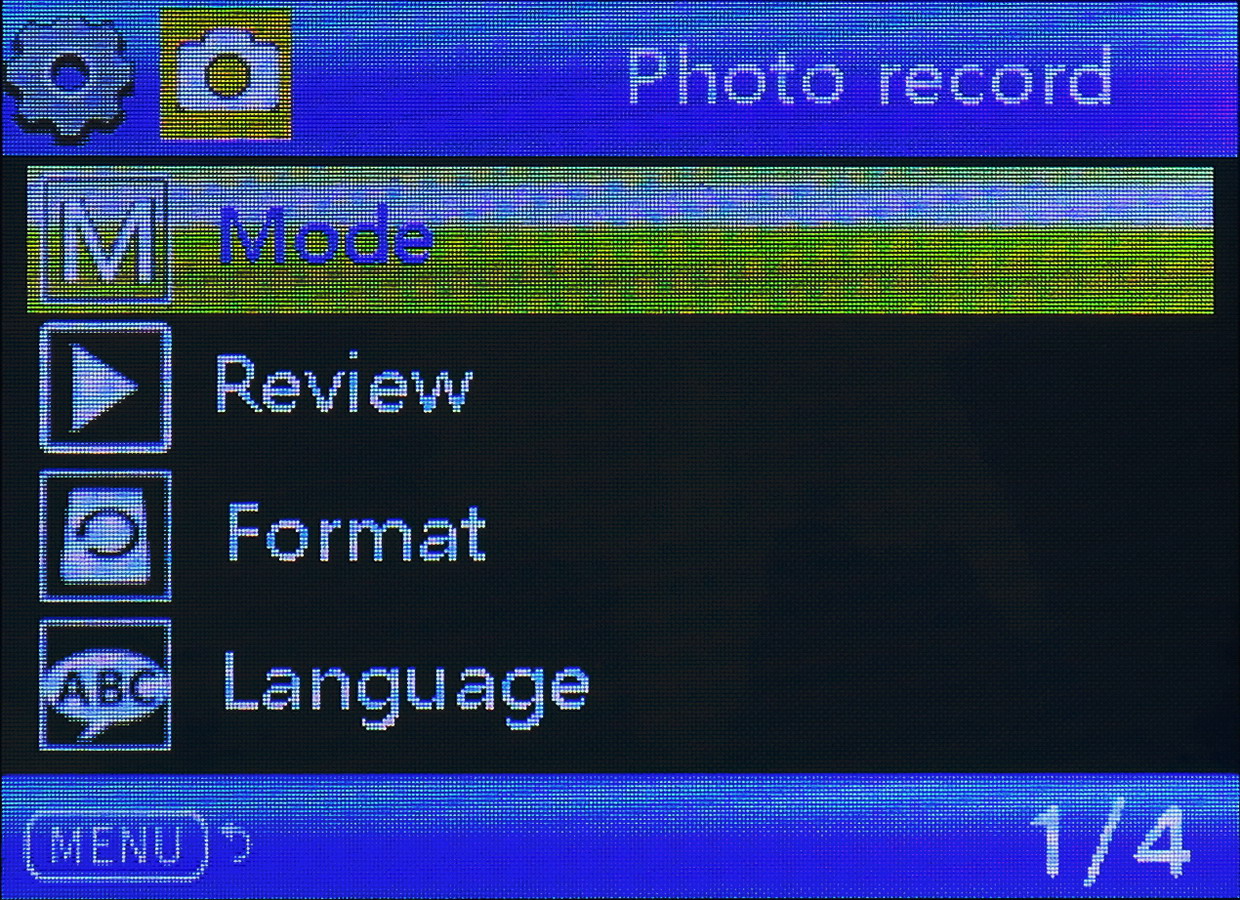

Меню видеоглазка представлено далее на следующих фотографиях с комментариями для тех пунктов, где их назначение не совсем очевидно.

На муаровые узоры на фото не обращайте внимания: это особенность съёмки пиксельного изображения на камеру, которая тоже имеет пиксельную структуру. В реальности эти узоры не видно.

Пункт "Mode" позволяет выбрать вид записи по короткому нажатию кнопки включения: фото или видео.

Как показал тест, фото записывается в формате 640*480 пикселей, а видео - в том же формате, при этом длительность и размер файла ограничены.

Пункт "Review" - это просмотр отснятого материала.

В пункте "Language" по-существу можно выбрать только один язык - английский. Два других языка, представленные в этом пункте, обозначены иероглифами и российским пользователям не пригодятся.

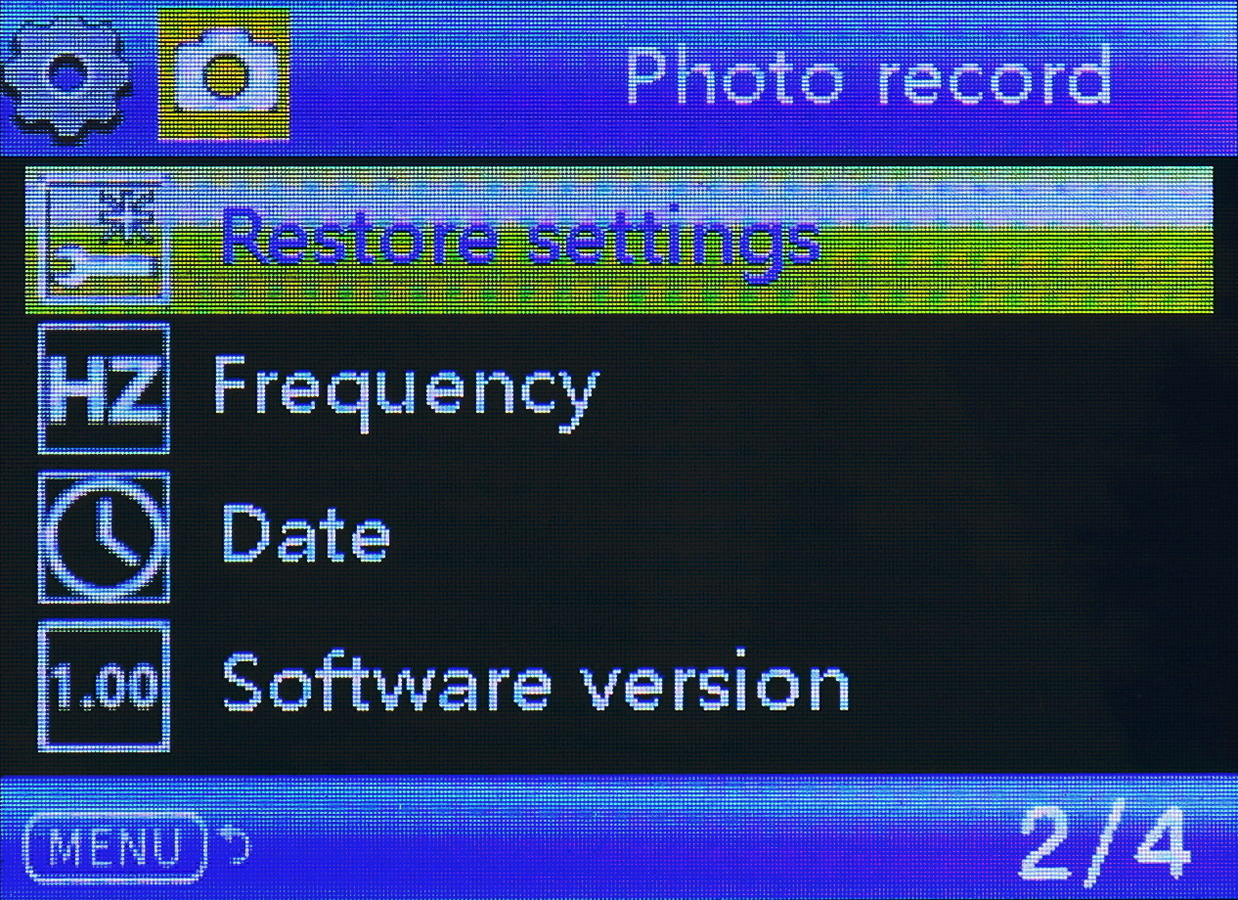

Пункт "Frequency" - выбор частоты питающей сети. Используется для подавления мерцания изображения при наличии искусственного освещения в зоне действия видеоглазка.

"Software version" для протестированного экземпляра - R11_C4_V1.3.

Возможности обновления прошивки нет.

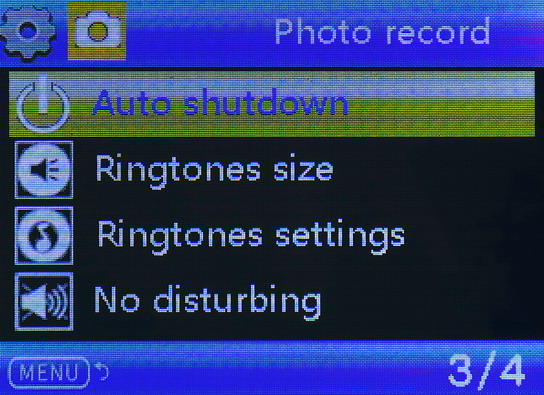

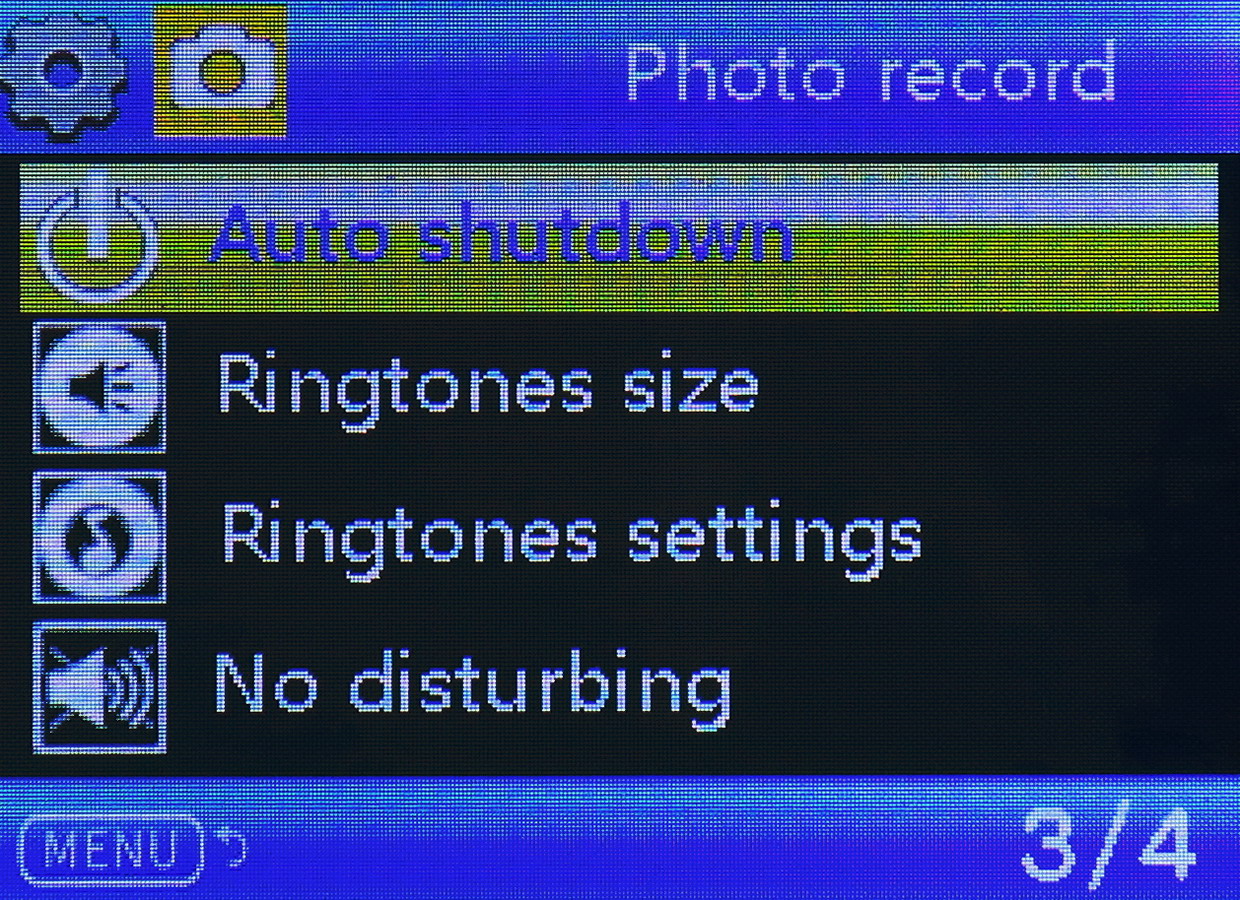

Пункт "Auto shutdown" отвечает за выбор длительности включения видеоглазка по нажатию кнопки на внутреннем блоке или кнопки звонка на внешнем блоке.

Возможные варианты: 3, 5, 10 секунд и постоянное включение ("Normal Open").

При этом надо заметить, что вариант "3 секунды" - это вообще ни о чём, так как время отсчитывается от момента нажатия кнопки, а не от появления изображения. По этой причине в режиме "3 секунды" изображение видно только одну секунду, а вовсе не три.

Режим постоянного включения можно рекомендовать только после доработки системы питания с подключением к адаптеру на 5 В, так как потребление тока - довольно значительное для батарей (подробнее - в следующей главе).

Пункт "Ringtones size" позволяет задать громкость звонка (странное наименование для такой установки, не правда ли?!).

Пункт "Ringtones settings" позволяет выбрать тип мелодии звонка.

Всего возможны 4 варианта; из них первый - это классический металлический "динь", третий - "Катюша", а остальные два - это мало популярные у нас мелодии.


Технические испытания дверного глазка с видеокамерой

Первым делом было замерено потребление видеоглазка. В данном случае это - один из важнейших параметров, поскольку устройство рассчитано изначально на автономное питание от батареек (хотя это легко поправимо в умелых руках без владения какими-то сверхспособностями).

Потребление составило 0.12 А в режиме наблюдения и 0.14 А в режиме записи видео. Такое потребление - довольно значительно, и практически исключает использование режима постоянного включения при питании от батареек: они не прослужат и дня.

После подключения видеоглазка к лабораторному блоку питания была установлена граница минимального напряжения источника питания, при котором сохраняется работоспособность устройства. Она составила 3.6 В. Это означает, что глазок можно питать от одноэлементного (!) литий-ионного аккумулятора, разместив его либо во внешнем корпусе, либо во внутреннем батарейном отсеке (придётся применить рукоделие).

Правда, при этом заряд аккумулятора в процессе работы будет использован только на 60%, так как полный разряд аккумулятора соответствует напряжению 3.2 В.

Следующее испытание - на время готовности при включении по кнопке на внутреннем или внешнем блоке устройства.

Оно оказалось разным для включения разными кнопками: примерно 1 секунда при включении кнопкой на внешнем блоке, и примерно 2 секунды - при включении кнопкой на внутреннем блоке.

Разница возникает из-за того, что при включении кнопкой на внутреннем блоке дисплей дополнительно показывает картинку со словами "Intelligence Peephole" и какими-то иероглифами; эта картинка и занимает дополнительную секунду. При включении по внешней кнопке (кнопка звонка) видеоглазок после перехода в рабочий режим сразу показывает изображение с камеры.

Кстати. Что касается кнопки звонка, то её расположение не является общепринятым для нашей страны (России), и вряд ли кто из посетителей догадается её нажать; все будут искать кнопку где-то рядом с дверной рамой. Как вариант - прилепить на дверь указатель "кнопка звонка - здесь" со стрелочкой, указывающей на саму кнопку. :)

Теперь переходим наконец-то к проверке работы видеоглазка в боевом режиме.

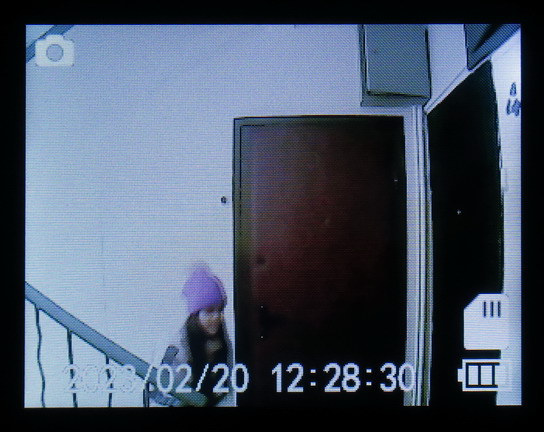

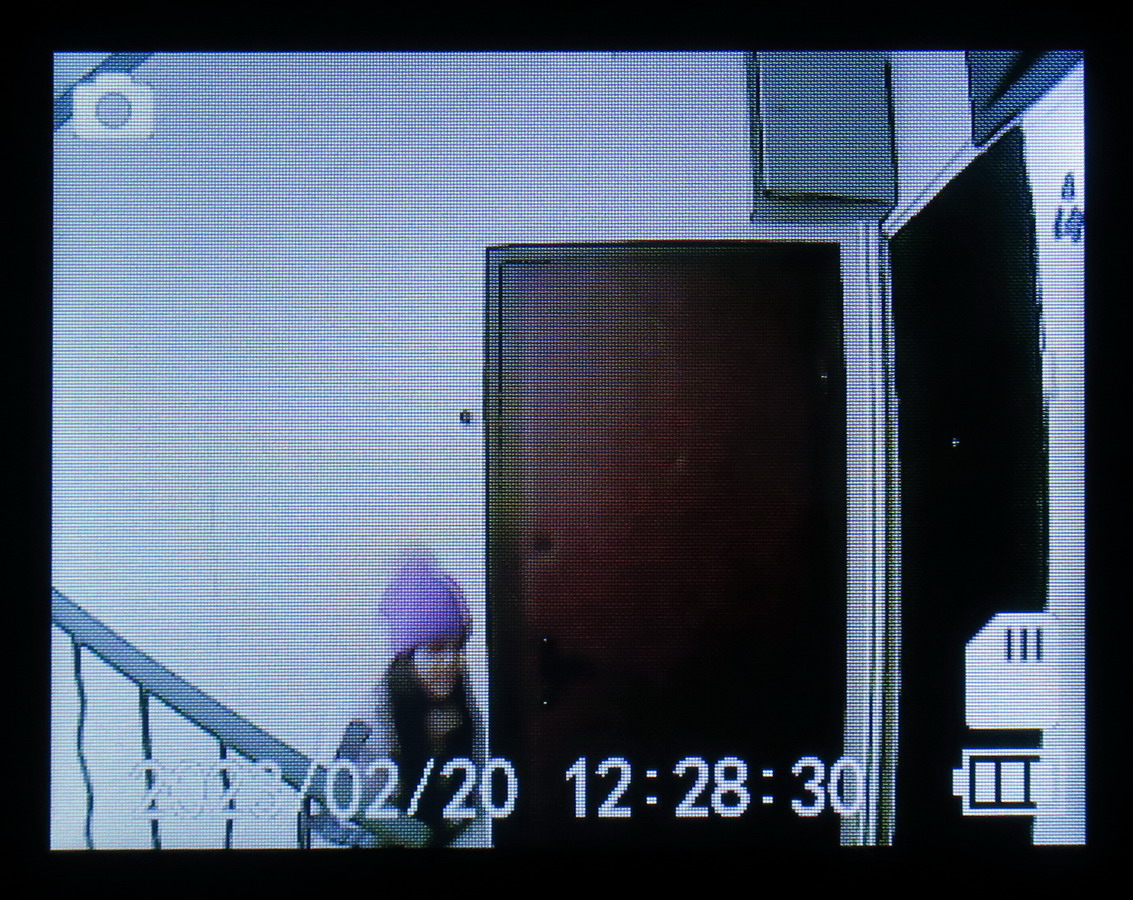

Здесь надо обратить внимание на подушкообразные искажения изображения по краям кадра. Это подтверждает, что в видеоглазке используется камера с широкоугольным объективом типа "рыбий глаз". Точно угол зрения определить сложно, но он гарантированно составляет не менее 90 градусов. Больше в типовых случаях и не требуется.

По этой фотографии было подсчитано разрешение дисплея, оно составило 320*240. Это - не много; но, с учётом небольшого размера экрана, его пикселизация незаметна.

Углы обзора экрана - хорошие, за исключением вида слева (изображение выглядит очень бледным). Вероятно, в дисплее использован недорогой экран с матрицей типа TN, повёрнутый на 90 градусов.

Далее в обзоре для анализа работы видеоглазка будут использованы фотографии, сделанные им самим; а в качестве эквивалента живого человека будет использован шарж, почему-то названный "дружеским" (с согласия прототипа).

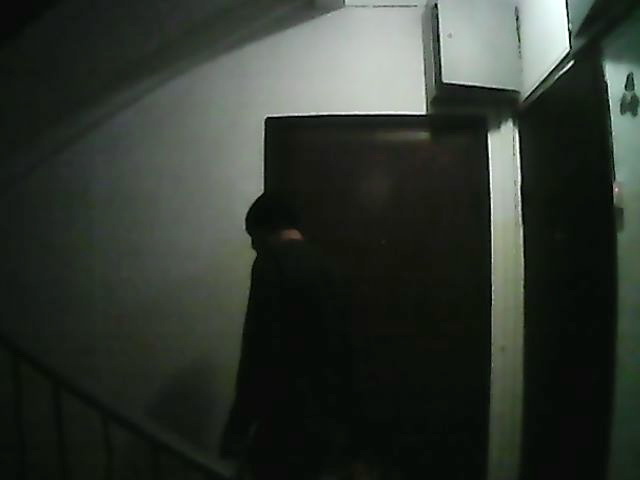

При слабом освещении изображение получается тёмным. Следующее фото сделано ночью, когда естественного дневного света уже нет, а работающая на лестничной клетке лампа оказалась довольно слабой:

К сожалению, порог перехода видеоглазка в ночной режим оказался слишком низким. То есть, возможна ситуация, когда освещение уже не позволяет показать яркую картинку, но инфракрасная подсветка ещё не включилась.

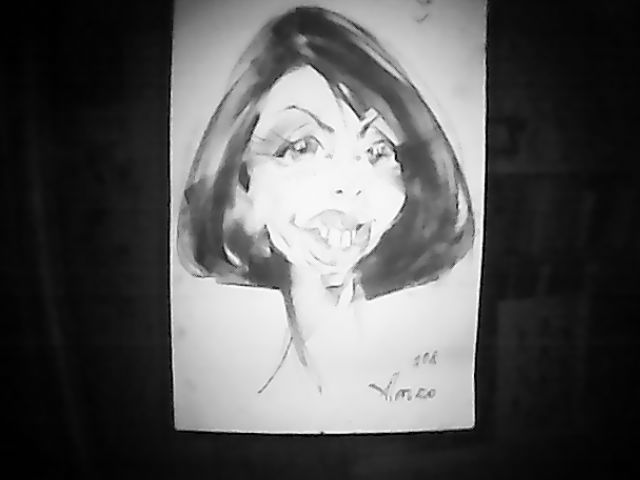

На следующих двух фото - сравнение дневного и ночного режима:

При переходе в ночной режим включается инфракрасная подсветка, а изображение переключается на чёрно-белое; что вполне естественно, так как инфракрасный свет цветами не обладает.

К сожалению, в устройстве нет возможности сделать инфракрасную подсветку всегда включённой. По этой причине при работе в контровом (встречном) свете пользователь увидит только общие контуры посетителя, детали лица останутся тёмными.

Что касается разрешения фото и видео, то оно оказалось равным 640*480 (0.3 Мпикс). Похоже, производитель применил в камере самую простую (и дешевую) матрицу из числа серийно выпускаемых.

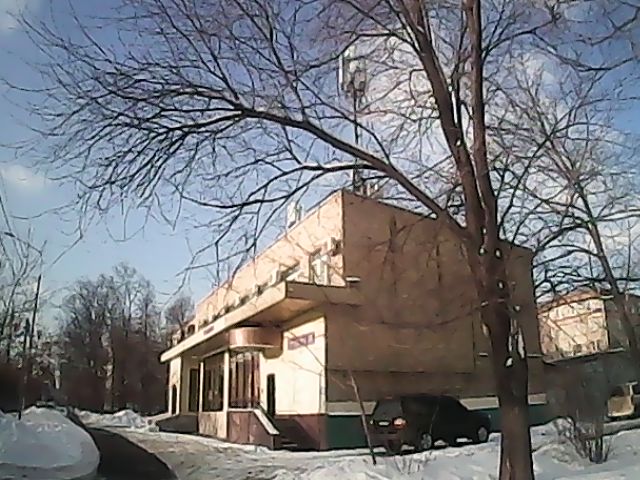

Теперь - фото, сделанное при идеальном освещении (т.е. дневной свет на улице):

На снимке видно, что даже при идеальном освещении чёткость кадра получается невысокой.

Что касается съёмки видео, то качество получается аналогичным качеству фото, но размер файла ограничен в 13.1 МБ. При этом длительность записи видео тоже ограничена и составляет 10 секунд.

Поток составляет 3 000 Кбит/с и выше, что представляется чрезмерным для используемого разрешения кадра; но ладно, пусть будет. Частота кадров - 25 fps.

Пара слов о "глюках".

"Глюк" был замечен только один: иногда (очень редко) при принудительном ручном выключении устройства оно зависало. Зависание выражалось в чёрном экране с работающей подсветкой; при этом на нажатия кнопок никакой реакции нет. Решается проблема стандартным способом - кратковременным отключением питания.

Переходим к заключительной части нашего обзора.

Окончательный диагноз

Протестированный дверной глазок с камерой показал себя устройством на уровне "минимум миниморум": когда его возможности соответствуют его предназначению, но лишь на самом минимальном уровне.

С другой стороны, от него невозможно требовать от него чего-то иного при такой цене.

Ограничением для его применения будут места со слабым или контровым освещением.

Кроме того, он не подойдёт для тех пользователей, кто хочет посмотреть на события за дверью, не вставая с кресла: никаких возможностей передать картинку удалённо у видеоглазка нет за отсутствием как беспроводных, так и проводных интерфейсов.

Во всех остальных случаях видеоглазок, несмотря на невысокие технические характеристики, позволит уверенно понять, кто собирается Вас (или Ваш офис) посетить: полиция, водопроводчик, или же сосед-алкаш пришёл попрошайничать 100 рублей до зарплаты, которой у него нет и не будет.

Что касается рекомендуемого режима применения, то наиболее полезным представляется режим с постоянным включением, хотя он и потребует некоторого рукоделия для замены батарейного питания на питание от телефонного адаптера.

Зато для питания видеоглазка в этом режиме можно использовать практически любой, даже сколь угодно древний, адаптер для телефона на 5 В. Единственное, перед его применением надо убедиться, что он действительно выдаёт напряжение 5 В (случаи бывают разные). При небольшом падении напряжения ниже 5 В видеоглазок продолжит нормальную работу, а при превышении - может и сгореть!

Где купить.

Купить протестированный видеоглазок можно на Алиэкспресс у этого продавца (есть и у многих других продавцов, но могут быть отличия в версии ПО). Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Найти аналогичные модели (но не точно такую же) можно и на российских маркетплейсах (например, Яндекс.Маркет), но там они стоят значительно дороже (от двух раз и более); а сделаны точно так же в Китае. Реклама. ООО "Яндекс" ИНН 7736207543

  Ваш Доктор.
 27 февраля 2023 г.
