Универсальная широкоугольная и макро-насадка на смартфон. Добавляем камере немного волшебства

Предисловие

Тестируемая в этом обзоре насадка на смартфон состоит из двух линз и легко преобразуется из широкоугольной в насадку для макро-съёмки.

Как эта насадка устроена и работает в обоих своих качествах, разберёмся далее.

Широкоугольная насадка и макро-насадка на смартфон "в одном флаконе" - тест и обзор
(Кликнуть для увеличения; откроется в новом окне)

Оглавление

1. Упаковка и комплектация универсальной насадки для широкоугольной и макросъёмки


2. Тест съёмки с широкоугольной насадкой на смартфоне


3. Тест макросъёмки смартфоном с насадкой


4. Окончательный диагноз и рекомендации



Упаковка и комплектация универсальной насадки для широкоугольной и макросъёмки

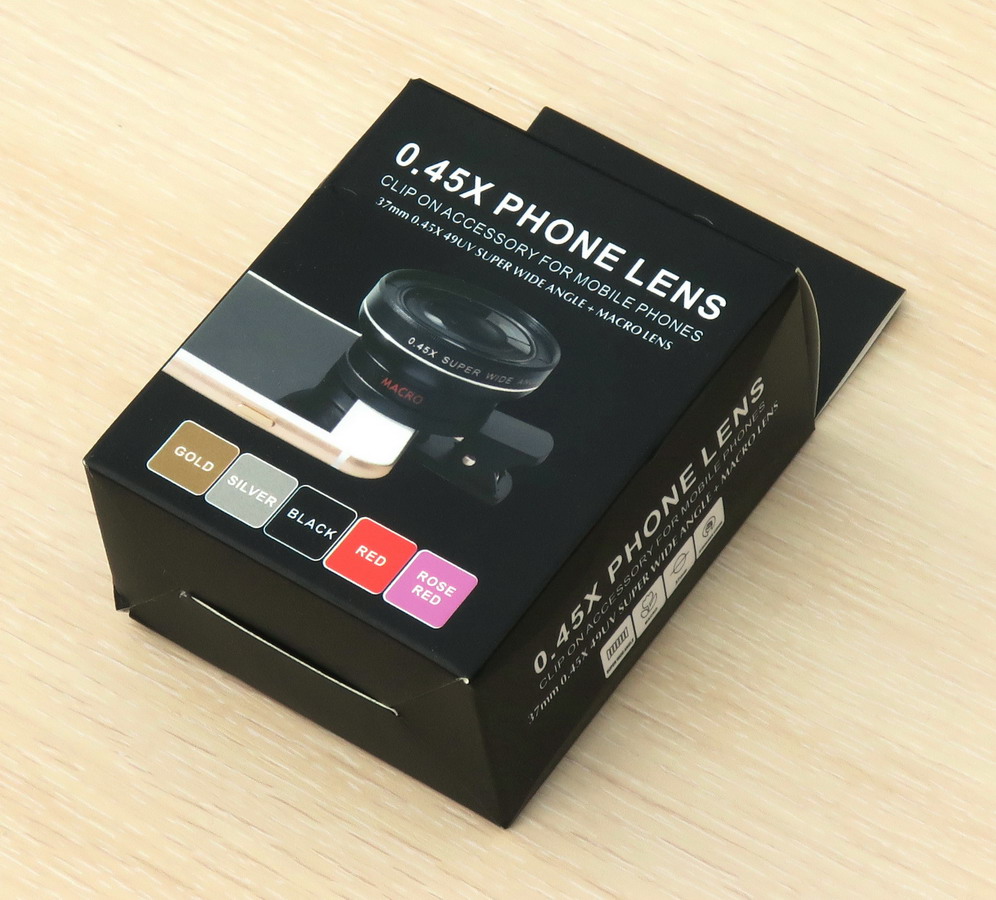

Упаковка насадки - красивая, но сделана из тонкого картона, и потому может пострадать при транспортировке (но мне - повезло, доехала в сохранности).

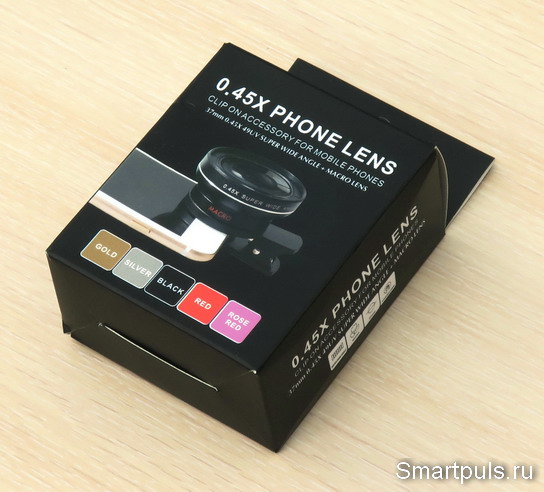

Упаковка широкоугольной насадки на смартфон

На верхней стороне упаковки есть намёк, что насадка может выпускаться в нескольких цветах обрамления, но, как говаривал мистер Генри Форд: "Вы можете выбрать машину любого цвета, если этот цвет - черный!". Так и в нашем случае: наиболее распространённой оказалась насадка чёрного цвета.

На упаковке обозначен и коэффициент уменьшения для широкоугольной насадки, равный 0.45x. Коэффициент увеличения для режима "макро" не указан.

Эту насадку для широкоугольной и макросъемки можно купить на Алиэкспресс, например, у этого продавца. Цена на дату обзора - около $4.5 с учётом доставки (в дальнейшем может меняться, проверяйте!). Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

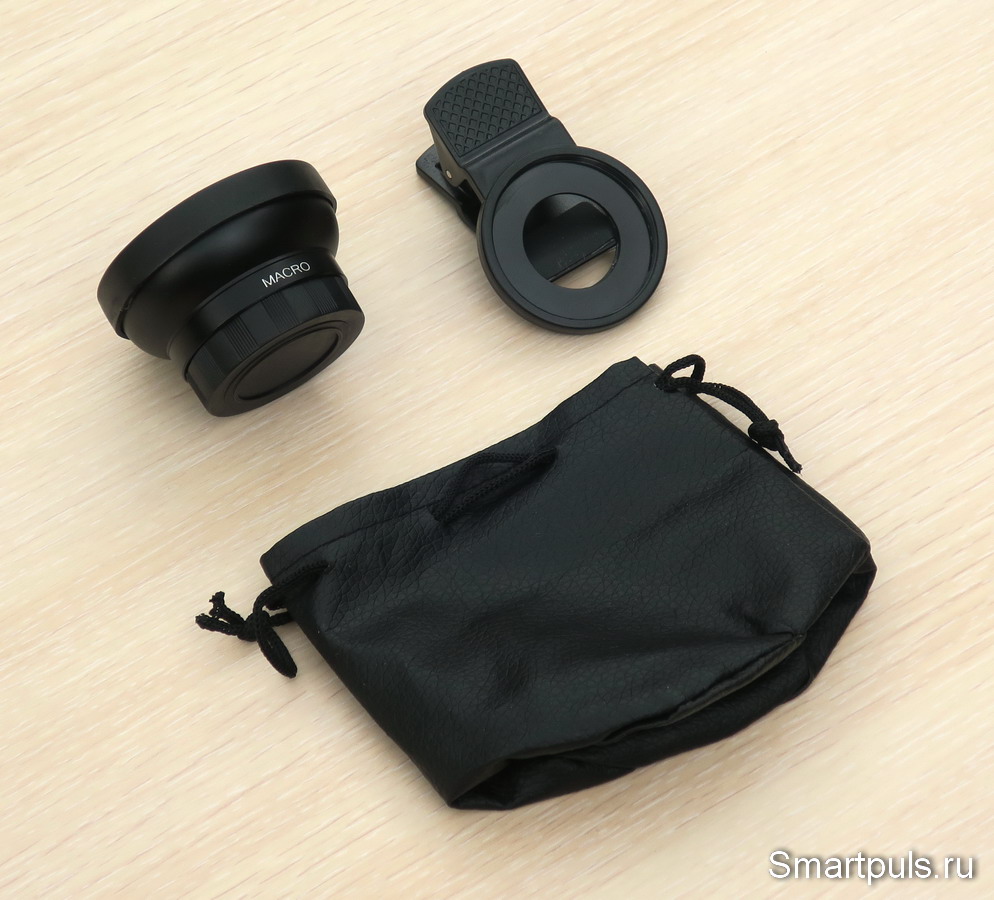

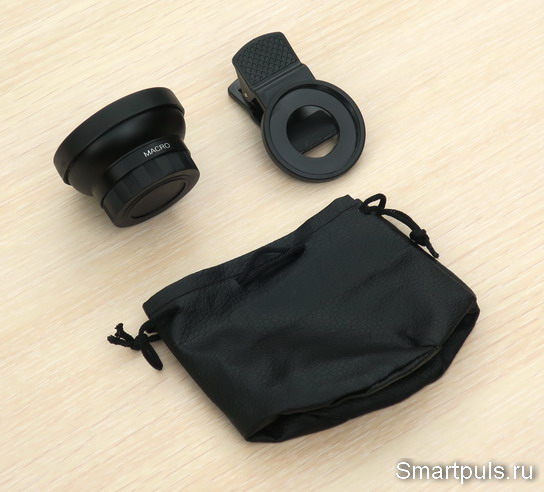

Внутри упаковки находится сама насадка в сборе, прищепка для закрепления насадки на смартфоне и мягкий мешочек для переноски насадки без картонной упаковки:

Комплектация комбинированной широкоульгольной и макро-насадки для смартфона

Насадка в сборе защищена с обеих сторон пластиковыми крышечками.

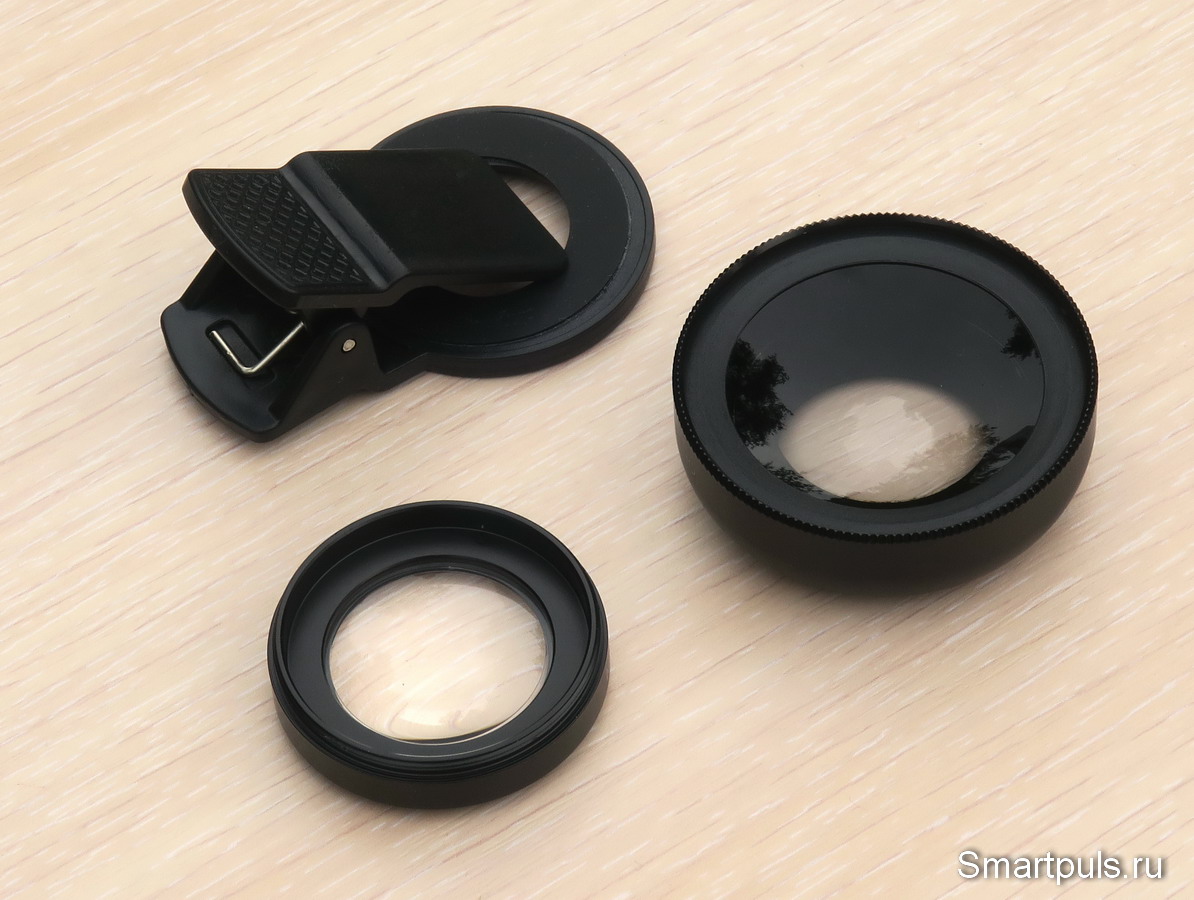

Её можно разобрать на две составные части (линзы), плюс "прищепка":

Линзы, входящие в состав широкоугольной насадки

Внешняя линза - большая и вогнутая (уменьшающая). Она служит для широкоугольной съёмки; но работает для этой цели не сама по себе, а совместно с малой линзой (выпуклой, увеличительной).

Линзы соединяются друг с другом посредством резьбы диаметром 39 мм. Малая линза соединяется с прищепкой тоже посредством резьбы, но диаметром поменьше - 37 мм.

Малая линза (увеличительная) - самодостаточная, работает сама по себе. По существу, она при использовании со смартфоном она превращается в упрощенный объектив для макросъемки.

Прищепка на тех частях, которые прижимаются к смартфону, имеет резиновые накладки; благодаря которым исключаются повреждения экрана и корпуса смартфона.

А так выглядит смартфон сбоку в двух вариантах - с широкоугольной и макро-насадкой (смартфон одет в защитный чехол "как положено"):

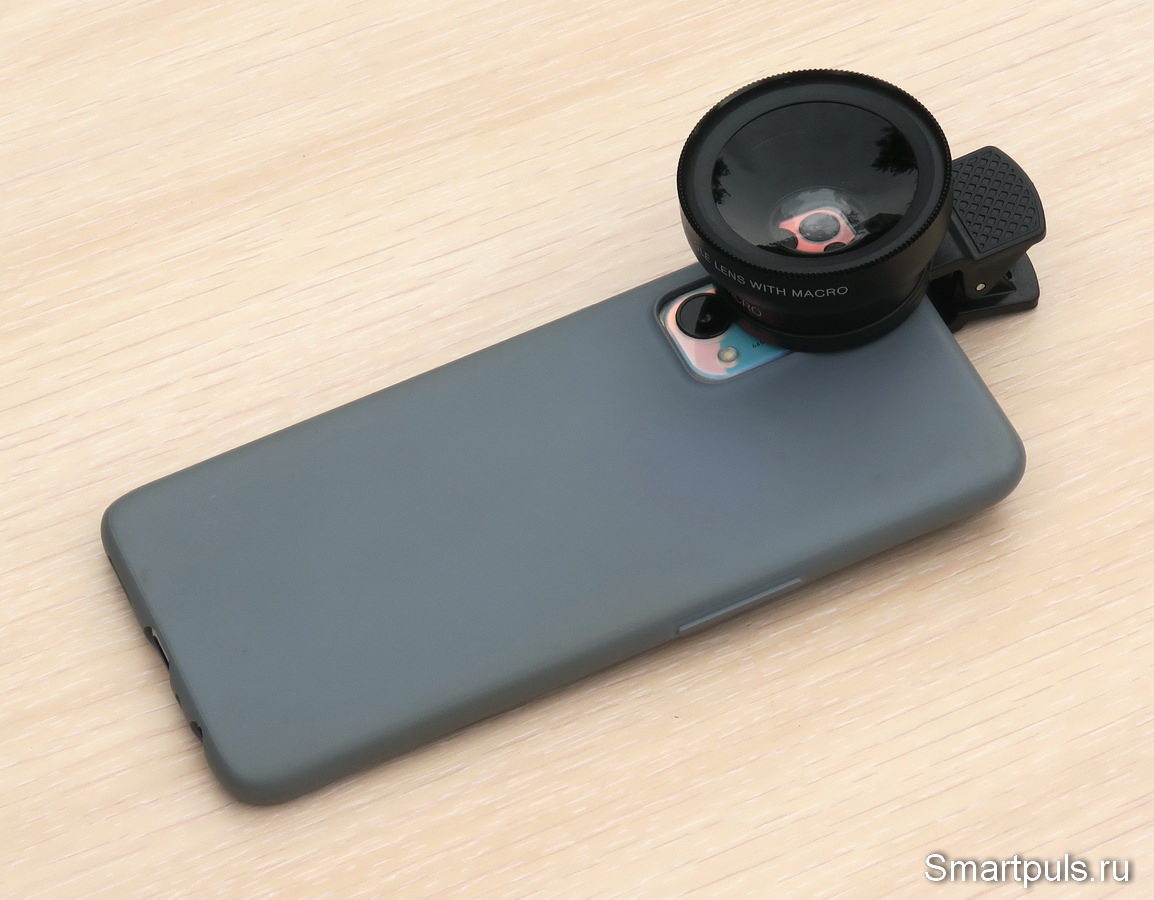

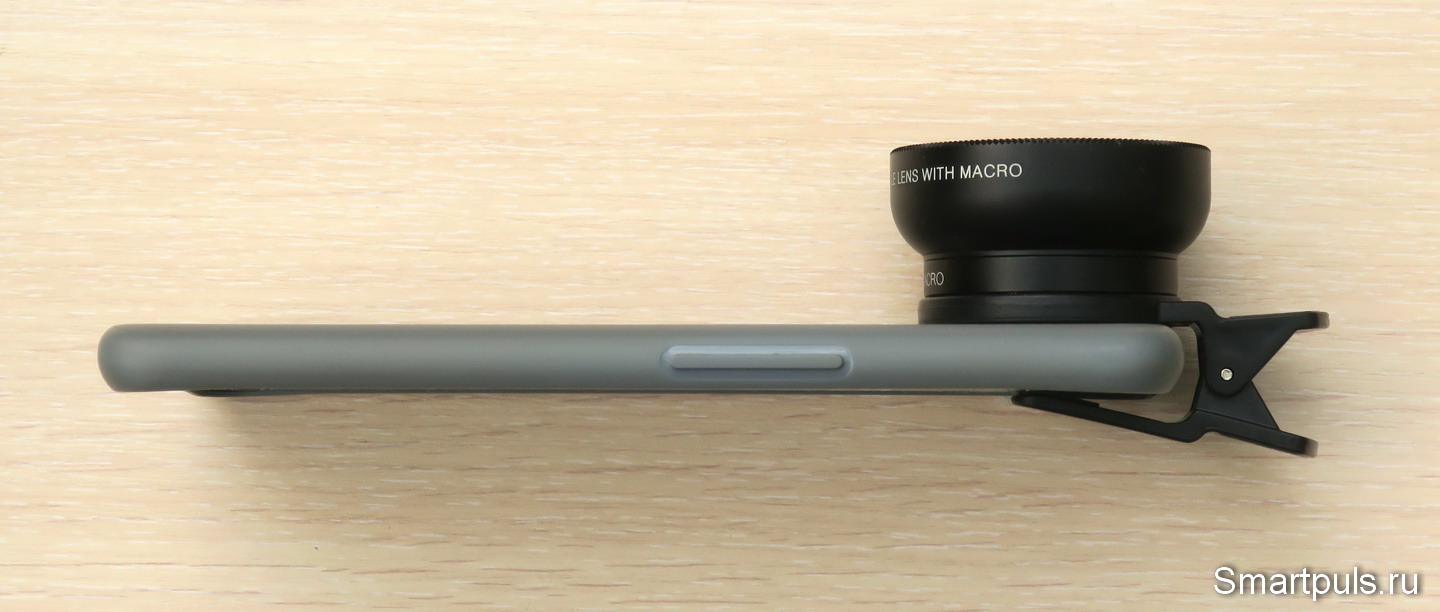

Смартфон с широкоугольной насадкой

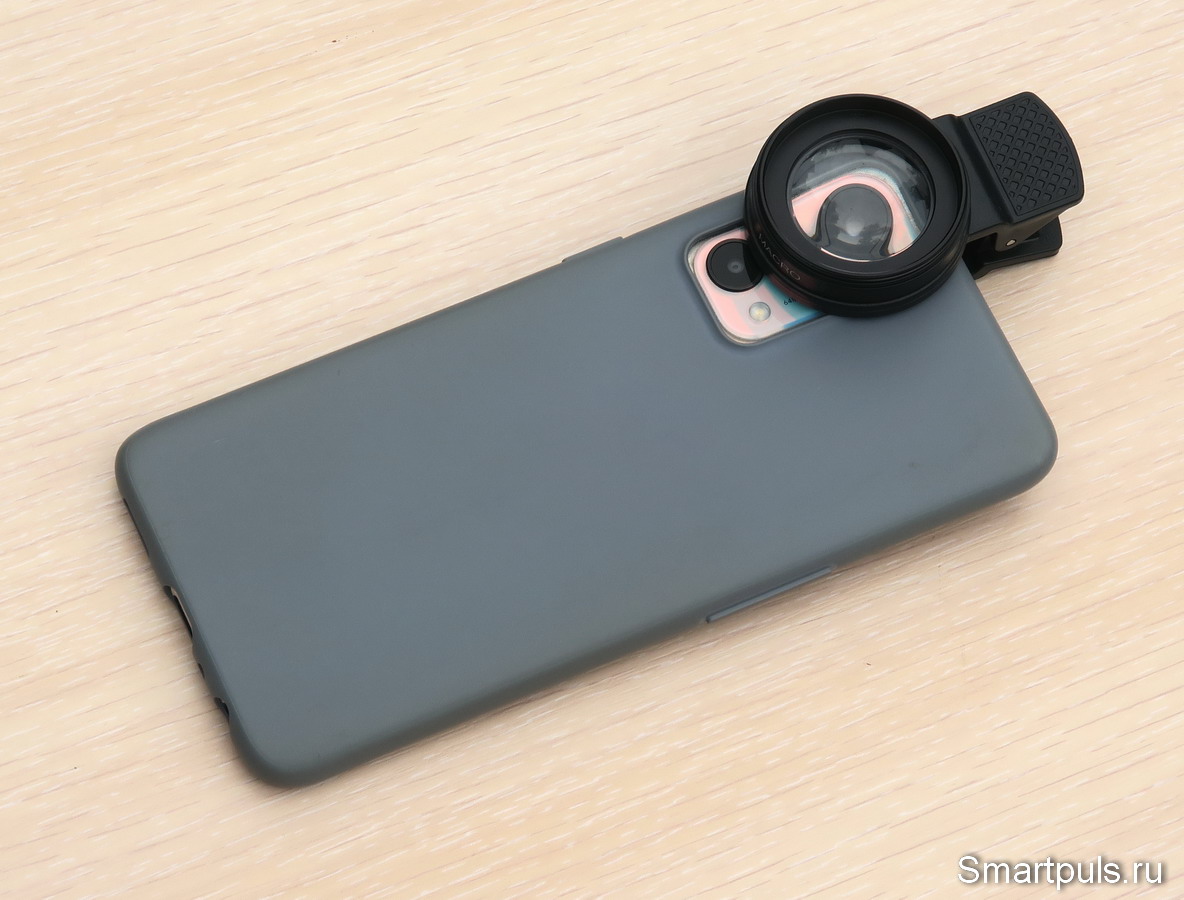

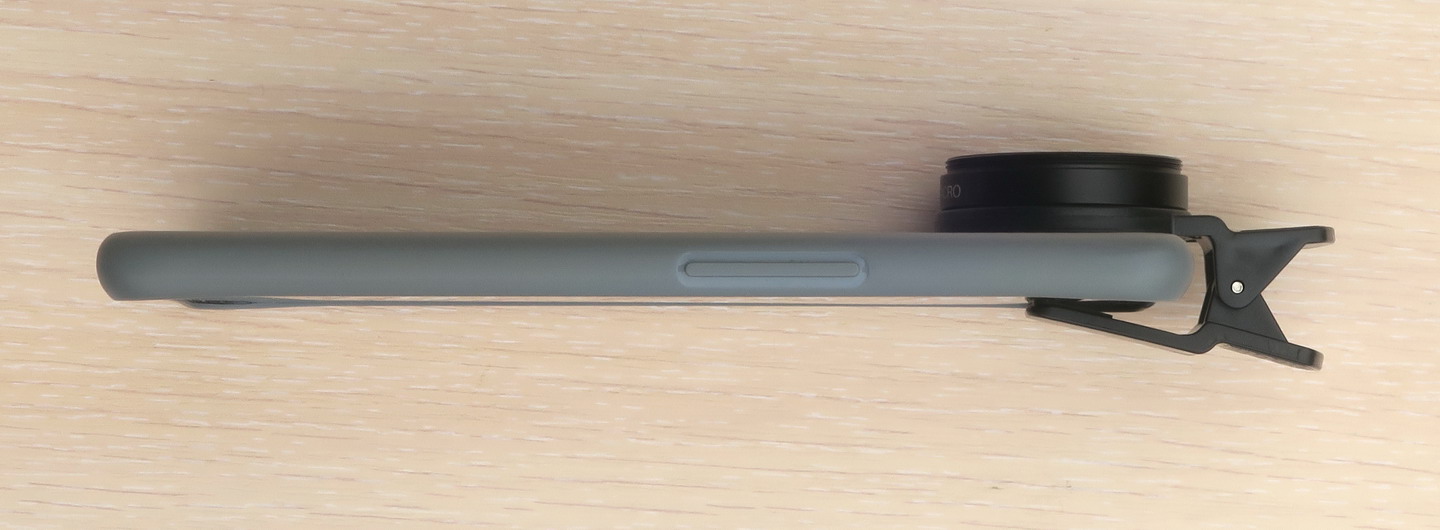

Смартфон с макро-насадкой


Теперь - вид на смартфон со стороны основной камеры с закреплённой на нем насадкой в тех же двух вариантах - широкоугольном и макро:

Широкоугольная насадка на смартфоне - тест и обзор

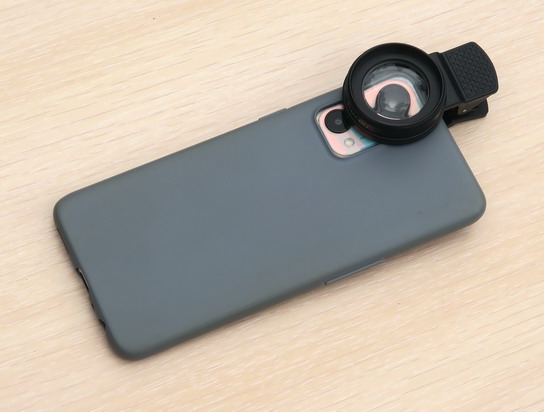

Смартфон с насадкой для макросъёмки

После установки насадки в любом  варианте надо посмотреть на смартфон со стороны основной камеры и убедиться, что насадка установлена соосно камере; иначе возможны почти все виды искажений: геометрические, хроматические и ухудшение фокусировки (с ней и так будут проблемы - рассмотрим далее; а с криво установленной насадкой будет ещё хуже).

Линзы в насадке - пластиковые (проверено кончиком иглы: оставить царапину на краю одной из линз удалось).

В целом, благодаря оформлению в строгом чёрном цвете, насадка выглядит солидно; можно сказать, профессионально. Добавляют такое ощущение и характерные металлические звуки при скручивании двух частей насадки.

Определить, какая из камер в общем блоке на смартфоне является основной, можно народным методом "научного тыка", поочерёдно прикрывая камеры в режиме съёмки "главной" камерой.

Далее - тестовые фото с пояснениями, что, как и почему так получилось. Начнём с простой съёмки в широкоугольном режиме. Здесь потребуется немного фоток; ибо проблем при такой съёмке, в общем-то, никаких нет.


Тест съёмки с широкоугольной насадкой на смартфоне

Тест проводился со смартфоном OPPO Reno5. Этот смартфон имеет также собственную широкоугольную камеру разрешением 8 МП, одна из фоток будет сделана и этой камерой для сравнения.

Фото с широкоугольной насадкой ("Ханой-центр" вблизи парка "Лосиный Остров" в Первопрестольной):

Тест съёмки с широкоугольной насадкой на смартфоне - "Ханой-центр" в Москве

В типовом случае изображение получается виньетированным с тёмными углами: поле зрения настолько широкое (близко к 180 градусам), что в углы попадают уже края обрамления внешней линзы. Это - штатная ситуация, а не какой-то дефект. В других широкоугольных камерах эта проблема решается либо уменьшением угла зрения, либо применением "хитрой" оптики, приподнятой над обрамлением внешней линзы.

В общем, в данном случае просто соглашаемся на полученный результат.

При использовании широкоугольной насадки с другими смартфонами данный эффект может проявляться как слабее, так и сильнее. Например, при тесте насадки с древним смартфоном Sony Xperia Acro S этого эффекта не было совсем.

Попутно обращаем внимание на бочкообразные геометрические искажения на снимке; причём, чем ближе объект к краю снимка, тем эффект сильнее.

Теперь, для сравнения, снимок собственной штатной широкоугольной камерой смартфона (заявлено уменьшение изображения на уровне 0.6x против 0.45x у широкоугольной насадки):

Снимок широкоугольной камерой смартфона Oppo Reno5

Поле зрения штатной широкоугольной камеры ожидаемо оказалось более узким (например, не видно автомобилей на нижнем ярусе "Ханой-Центра"). Зато пропало виньетирование по углам снимка: нет худа без добра!

В принципе, если смартфон имеет собственную широкоугольную камеру, и работает она хорошо, то вряд ли есть смысл покупать дополнительную широкоугольную насадку.

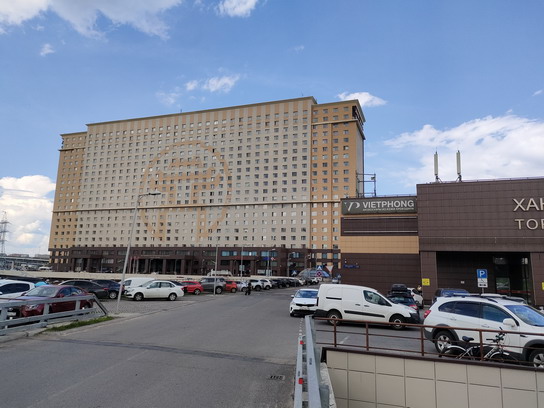

И, наконец, простая фотка основной камерой смартфона:

Торговый центр Ханой-Москва

Поле зрения стало ещё более узким, как и должно быть. При этом геометрических искажений совсем нет.

И ещё - снимок другого сюжета (природного) - пруд Лось в парке Лосиный Остров; на этот раз без сравнения со снимками другими камерами:

Пруд Лось в национальном парке Лосиный Остров - снимок смартфоном с широкоугольной насадкой

Теперь переходим к макросъёмке с помощью тестируемой насадки (точнее, одной только макро-линзы от этой насадки).


Тест макросъёмки смартфоном с насадкой

Чтобы не удивляться странностям в некоторых полученных результатах, надо сразу сказать, что снимки объёмных объектов могут быть только с малой глубиной резкости. То есть, какие-то части объектов будут в фокусе, а другие - размытыми. Это связано с тем, что даже для небольших объектов их размеры оказываются существенными по сравнению с расстоянием фокусировки.

Но и даже для плоских объектов не всё будет хорошо: дополнительная линза нарушает оптимизацию исходного строения камеры смартфона; и в результате фокусировка по центру может не совпадать с фокусировкой по краям.

Сфокусироваться на объекте при применении этой насадки удаётся, если расстояние до него составляет 3 см или более. То есть, коэффициент увеличения относительно съёмки основной камерой можно принять примерно за 2.5x (съемка основной камерой позволяет сфокусироваться на расстоянии 8 см и более).

Иными словами, макросъемка на телефоне - хотя и не простой процесс, но вполне реализуемый с помощью тестируемой насадки; далее всё это увидим на примерах фото.

Начинаем с красивых снимков природных объектов (вот здесь-то и есть волшебство!).

Цветок; его снимок в полном размере:

Макросъёмка с помощью макро-насадки: цветок


Кроп из предыдущего снимка:

Макросъёмка с помощью макро-насадки: цветок (кроп)


Одуванчик, мокрый и частично облетевший после дождя:

Макро-фото: Одуванчик, мокрый и частично облетевший после дождя

Одуванчик - это очень объёмный объект. Если камера сфокусируется на "зонтике", то у семян будет плохой фокус, и наоборот. В данном случае дождь снёс верхнюю часть "зонтика", благодаря чему почти все части одуванчика оказались примерно в одной плоскости.

Далее будут приведены только кропы наиболее интересных частей снимков.

Макро-фото цветка клевера:

Макро-фото с помощью насадки на смартфон: цветок клевера


Божья коровка:

Божья коровка (макросъемка)


Листья клевера после дождя:

Листья клевера после дождя (макро-съёмка)

Капли дождя на траве - это очень выигрышный сюжет, но только в тех случаях, когда травинки обладают водоотталкивающими свойствами. Иначе капли дождя просто растекутся по поверхности растения, и никакого вау-эффекта не будет (например, вода просто растекается на листьях подорожника, не собираясь в капельки).

Муравьи и крайне отвратительные существа - чёрная тля:

Муравьи и крайне отвратительные существа - чёрная тля (макросъёмка)


Теперь переходим к съёмкам научно-технических сюжетов.

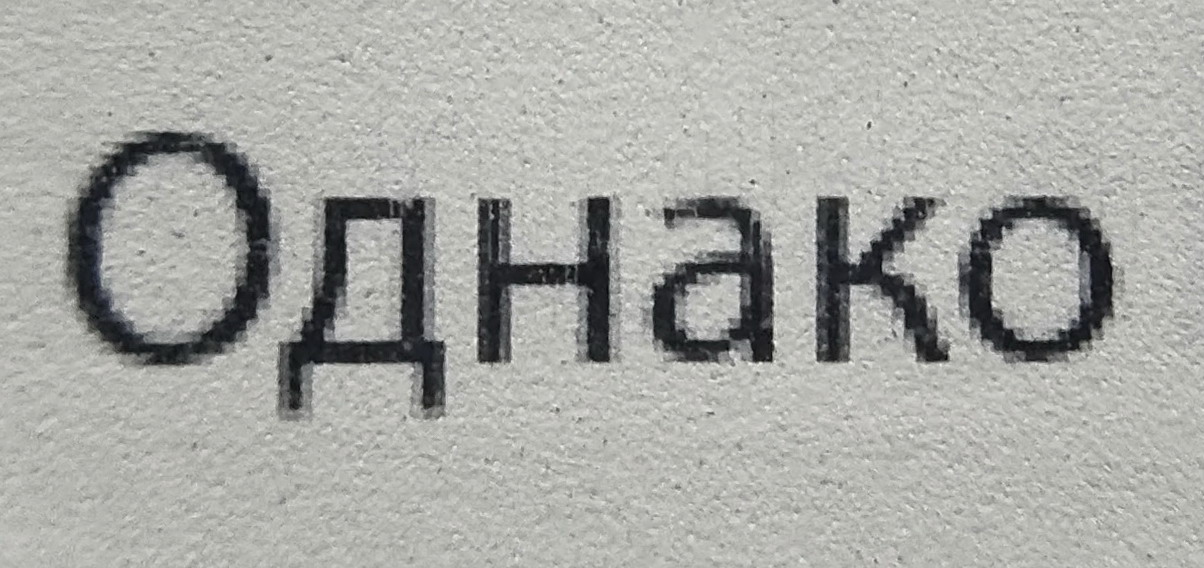

Экран e-ink электронной книги:

Экран e-ink электронной книги (макро-фото)

Увеличение оказалось ещё не достаточным, чтобы рассмотреть отдельные гранулы пигментных частиц, формирующих изображение; но уже достаточным, чтобы увидеть, что между отдельными пикселями экрана нет границ! В результате нет пикселизации на равномерном фоне, а также на вертикальных и горизонтальных линиях. Это - одно из достоинств e-ink экранов. Пикселизация существует только на наклонных линиях. По этим же причинам на снимках eink-экранов не бывает муаровых узоров.

Для сравнения - современный AMOLED-экран (смартфон Samsung Galaxy A22, сфотографирована иконка приложения "Яндекс"):

Макро-фото экрана AMOLED смартфона Samsung Galaxy A22

При увеличении до 100% можно рассмотреть, что современные экраны AMOLED делаются немного "халтурно": зелёных субпикселей в них вдвое больше, чем красных или синих. Причём разрешение экрана заявляется производителями именно по числу зелёных субпикселей. :)

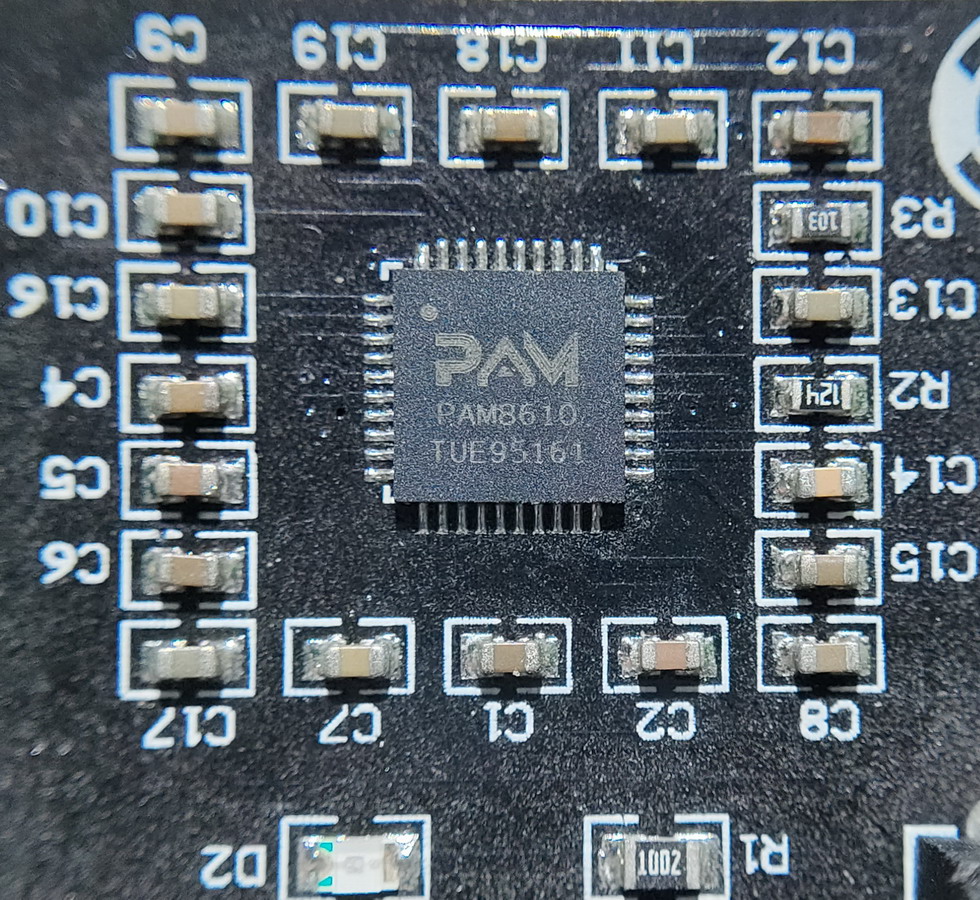

Фрагмент печатной платы:

Макросъемка: фрагмент печатной платы

Этот снимок служит хорошей иллюстрацией того факта, что даже плоские предметы при макросъёмке не могут получиться целиком в фокусе: либо центр в фокусе, а края расплываются (как на этом фото); либо края в фокусе, а центр расплывается. Кстати, размер микросхемы в центре - 6*6 мм.

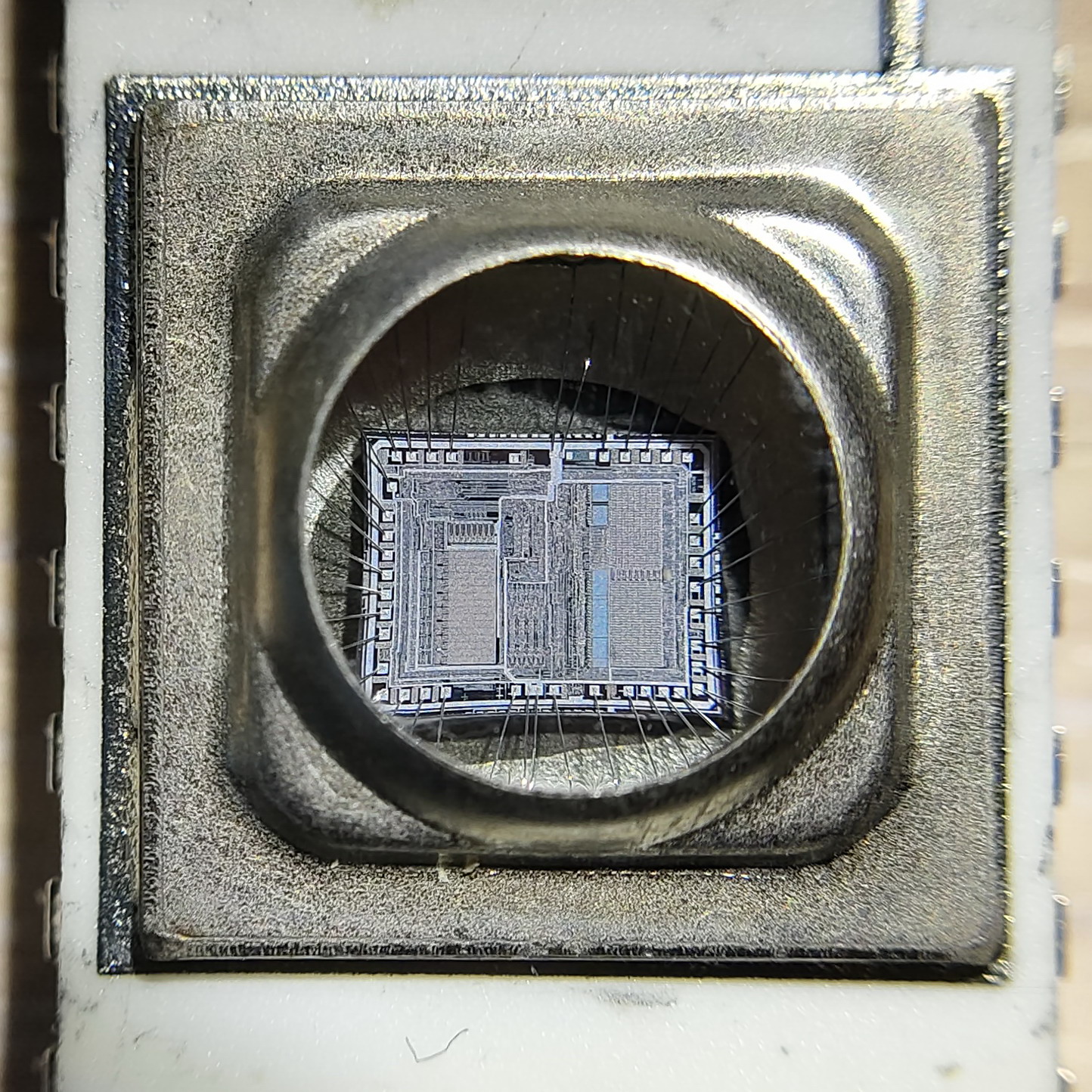

И, последний снимок - макро-фото микросхемы с окошком для ультрафиолетового стирания памяти (КМ1816ВЕ48, аналог легендарной 8748 от Intel):

макро-фото микросхемы с окошком для ультрафиолетового стирания памяти (КМ1816ВЕ48, аналог легендарной 8748 от Intel)


На этом можно перейти к итогам.



Окончательный диагноз и рекомендации

Протестированная широкоугольная и макро-насадка "в одном флаконе" показала себя как хорошее устройство, полностью пригодное для обоих своих предназначений.

Тем не менее, не стоит думать, что с этой насадкой сразу всё будет получаться хорошо: физические ограничения никто отменить не в силах.

В первую очередь это будет касаться макросъёмки. Из-за малой глубины фокусировки не могут быть в фокусе все части снимаемого объекта.

Чтобы получить хорошую фотографию, приходится делать несколько снимков, приближая и удаляя камеру от объекта. Наилучшим будет тот снимок, где в фокусе получилась наиболее интересная часть объекта; и при этом она должна быть расположена вблизи центра кадра.

Все макро-снимки в этом материале были сделаны именно таким методом; после чего выбирался лучший кадр из 3-10 снимков.

Иными словами, при макросъемке с помощью протестированной насадки надо быть готовым к долгой и кропотливой работе.

К этому надо добавить, что микро-съёмку работа с данной насадкой не заменяет: с помощью микроскопа можно сфотографировать гораздо более мелкие детали.

С широкоугольной съёмкой при помощи протестированной насадки никаких проблем нет: все снимки получались пусть и не идеальными, но хорошими; и притом с первого раза.

Из рекомендаций можно советовать бережное хранение насадки (линзы - пластиковые!), т.е. закрывать насадку комплектными крышечками, когда она не используется. По мере необходимости можно протирать линзы мягкой салфеткой, какие используются для протирки очков.

Кстати. Благодаря тому, что прищепка этой насадки имеет стандартную резьбу 37 мм, её можно использовать для крепления на смартфон различных фотографических фильтров с такой же резьбой (проверено!). Например, нейтральные затемняющие фильтры ND, поляризационные фильтры CPL и многие другие.

И, последний вопрос: где купить?

Протестированную насадку для широкоугольной и макросъемки можно купить на Алиэкспресс, например, у этого продавца. Цена на дату обзора - около $4.5 с учётом доставки (в дальнейшем может меняться, проверяйте!). Если у других продавцов будет дешевле, то тоже можно брать - товар одинаковый. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158
