 Плата контроллера внешнего аккумулятора (power bank) на IP5328 с поддержкой QC с Алиэкспресс - тест и обзор


Плата контроллера внешнего аккумулятора (power bank) с поддержкой QC2.0/QC3.0 - тест и обзор

Обзор посвящен плате (модулю) контроллера внешнего аккумулятора (power bank) с поддержкой режимов быстрой зарядки QC2.0 и QC3.0.

В обзоре будут приведены его технические характеристики, кратко описана схемотехника, сделаны тесты, представлены осциллограммы, сделаны полезные выводы и даны рекомендации по практическому применению.

В обзоре в большинстве случаев (но не всегда) вместо слов "power bank" будет употребляться народное название "повербанк".

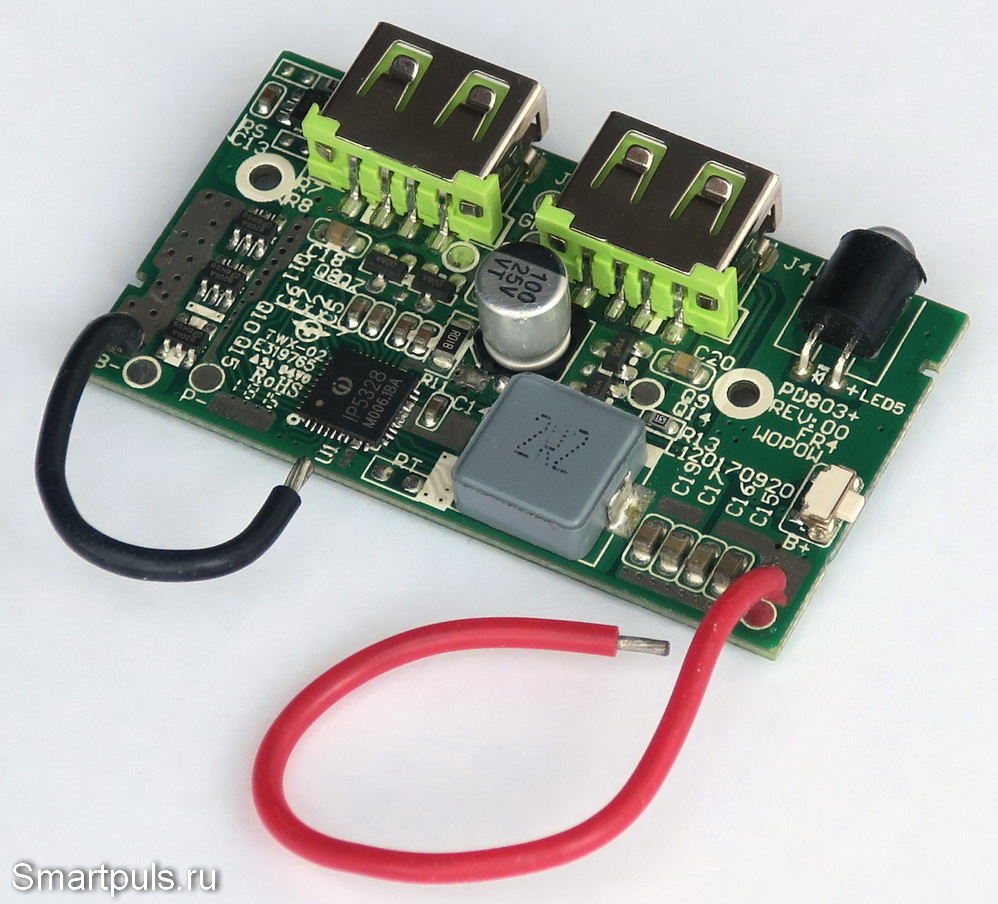

плата повербанка с поддержкой QC

(Кликнуть для увеличения)

Плата основана на контроллере IP5328 китайского производителя  Injoinic, основные параметры которого приведены в следующей таблице:

Поддержка быстрой зарядки QC2.0/QC3.0 Есть
Максимальный ток выхода 3.1 А (5 В), 2 А (9 В), 1.5 А (12 В)
Максимальный ток зарядки аккумулятора 5 А
Индикация уровня заряда аккумулятора Светодиодная, 4 уровня
Поддержка встроенного фонарика Есть
Управление Автоматическое и ручное включение, автоматическое выключение
Входы/выходы 2*USB выходы, 1*USB вход, USB Type-C вход/выход
КПД (при разряде) до 95% (5 В/2 А)
Защита От перезаряда, переразряда, перегрузки по току и др.

Цена на Алиэкспресс на момент составления обзора - около $3.3 с учетом доставки в РФ (ссылка). Цена может меняться в любую сторону.

Теперь приступим к детальному изучению объекта обзора.


Внешний вид и конструкция платы power bank с поддержкой быстрой зарядки (QC 2.0/QC 3.0)

Эта плата повербанка с поддержкой быстрой зарядки - сложная и насыщенная деталями.

Осмотрим её и кратко разберём, что на ней для чего; для начала - вид сверху:

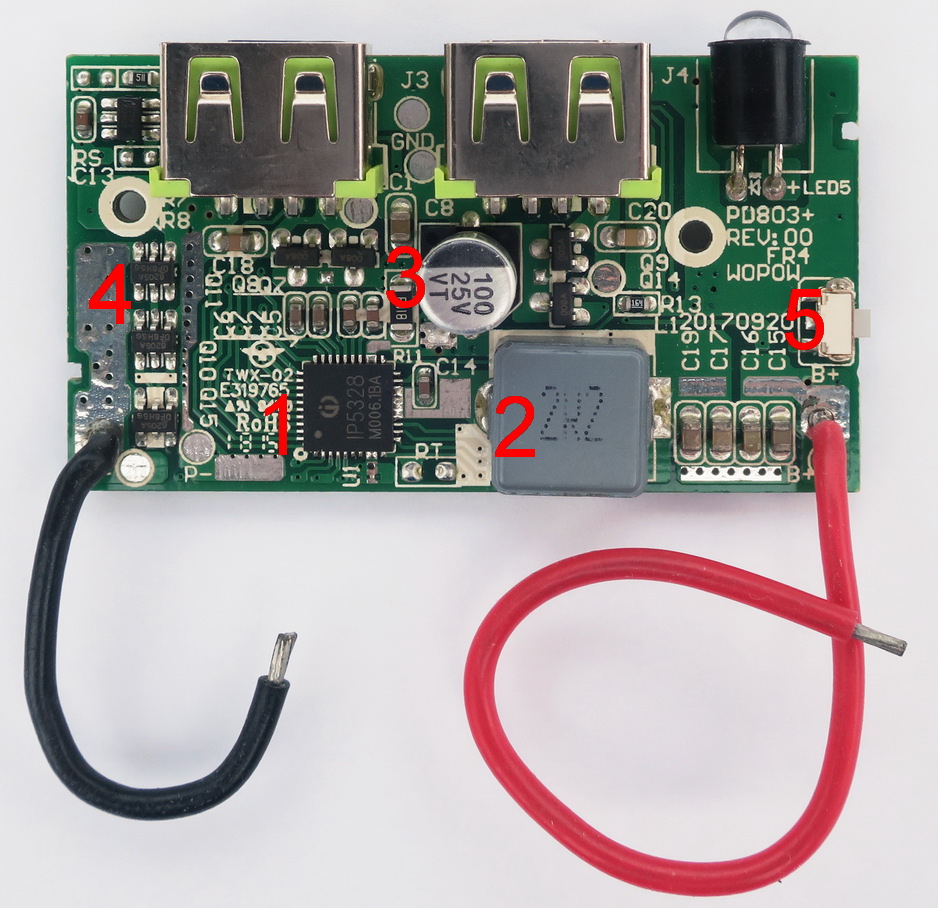

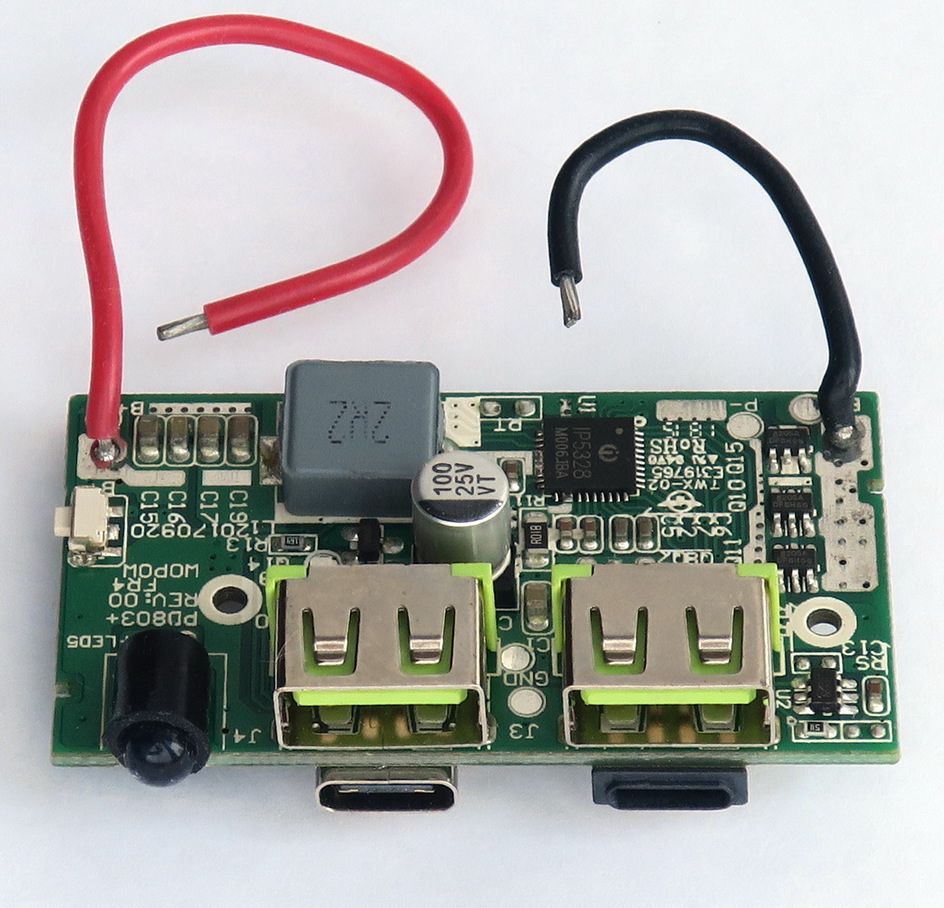

плата повербанка с поддержкой быстрой зарядки - вид сверху

Центральный элемент платы (1), это - микросхема контроллера IP5328.

В Сети удалось найти datasheet только её близкого "родственника" - IP5328P (datasheet, PDF, 1.9 MB).

Чип IP5328 по сравнению с IP5328P - слегка упрощенный. Он не поддерживает протокол быстрой зарядки PD, но есть поддержка QC2.0 и QC3.0. Все остальные параметры совпадают.

Контакты микросхемы, через которые протекают сильные токи, запараллелены по нескольку штук.

Рядом с чипом IP5328 расположен дроссель 2.2 мкГн (2) и электролит 100 мкФ 25 В (3).

Дроссель работает одновременно и в составе повышающего преобразователя при отдаче мощности, и в понижающем преобразователе при  зарядке повербанка.

Дроссель - крупный, и это - один из признаков высокой мощности устройства.

Электролитический конденсатор - только один, что может не лучшим образом сказаться на пульсациях.

Сбоку платы устанолены 6-ногие сборки MOSFET-транзисторов 8205A (4) (с обратной стороны платы установлено ещё 2 штуки). Они работают впараллель и вместе с контроллером DW01A (тоже маленький 6-ногий чип) образуют схему защиты аккумулятора.

Возможно, эта схема защиты - в некотором роде "архитектурное излишество", поскольку главный контроллер платы также имеет защитные функции.

С другого бока расположена кнопка управления повербанком (5).

С её помощью можно включить повербанк (если он сам не включился); или же, можно длительным нажатием включить светодиод встроенного фонарика.

Посмотрим на передний край платы.

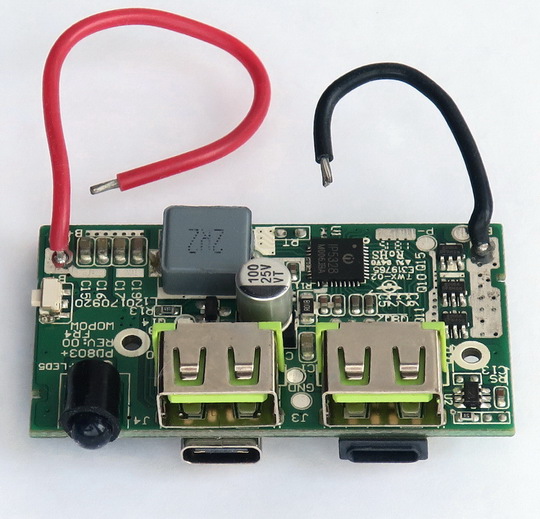

плата повербанка с поддержкой QC, вид спереди

Здесь расположены разъёмы и светодиод фонарика.

Всего разъёмов - 4 штуки; из них два полноразмерных USB 2.0-A, один - USB Type-C и один - Apple Lightning (мама).

Разъёмы USB-A - только выходы, USB-C - выход и вход, Lightning - предположительно, вход, но проверить было нечем.

Светодиод фонарика подходит для освещения близко расположенных предметов, вроде замочной скважины при открывании дверей. Также можно использовать как маломощный бытовой фонарик, например, для поиска уроненных вещей под диваном.

Интересно, что в полной темноте заметно небольшое (едва заметное) свечение этого светодиода. Бага это или фича - сложно сказать, но обнаружению повербанка в полной темноте поможет.

И, наконец, осмотрим плату с нижней стороны:

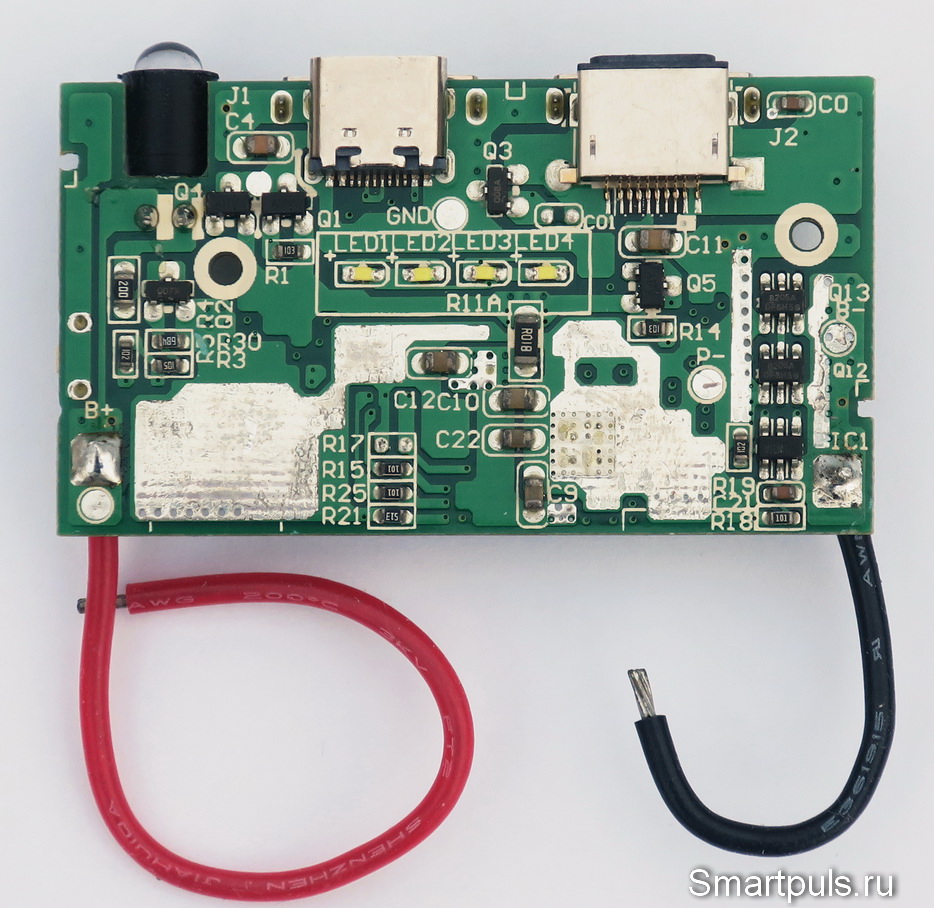

плата повербанка с поддержкой быстрой зарядки QC2.0/QC3.0, вид снизу



Здесь, кроме упомянутых выше элементов схемы защиты аккумулятора, почти в центре платы находятся четыре светодиода индикации уровня заряда аккумулятора.

Не уверен, что это - наилучшее место для их размещения (они должны быть как-то видны пользователю); но, как сделано, так сделано.

При запуске этой платы в эксплуатацию есть небольшая тонкость: после подключения аккумулятора надо на несколько секунд поставить систему на зарядку, даже если аккумулятор заряжен. Это - штатная операция, необходимая для активации системы.



Испытание платы для повербанка с поддержкой быстрой зарядки

Первым делом была проверена поддержка быстрой зарядки (QC).

Проверка показала, что по выходу поддержка QC есть, а по входу - нет. То есть, повербанк с такой платой может заряжать другие устройства в режиме быстрой зарядки с подъёмом выходного напряжения до 9 или 12 В; но сам он может заряжаться только в обычном режиме 5 В.

Для проверки поддержки платой режима QC со стороны входа она подключалась на зарядку к источнику с поддержкой данного режима; а для проверки поддержки со стороны выходов использовались платы QC-триггеров на 9 и 12 В:

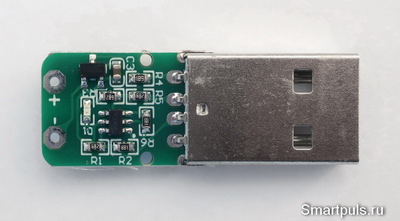

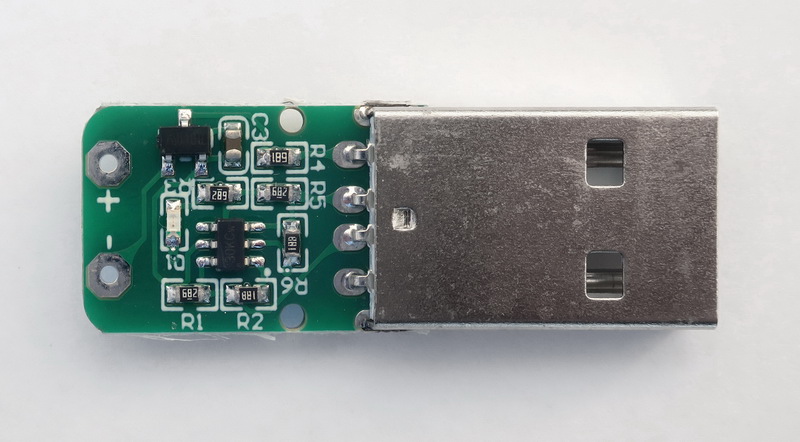

Плата QC-триггера для получения напряжения 9 и 12 В

Такие QC-триггеры принудительно переводят повербанки с поддержкой быстрой зарядки на напряжение 9 или 12 В, подробности - в этой статье.

Затем проверялась работа в предельных режимах: 5 В / 3 А; 9 В / 2 А; 12 В / 1.5 А.

Все три режима оказались работоспособными, но при этом сильно нагревалась микросхема контроллера IP5328.

В режиме 12 В / 1.5 А был сделан тепловой снимок платы:

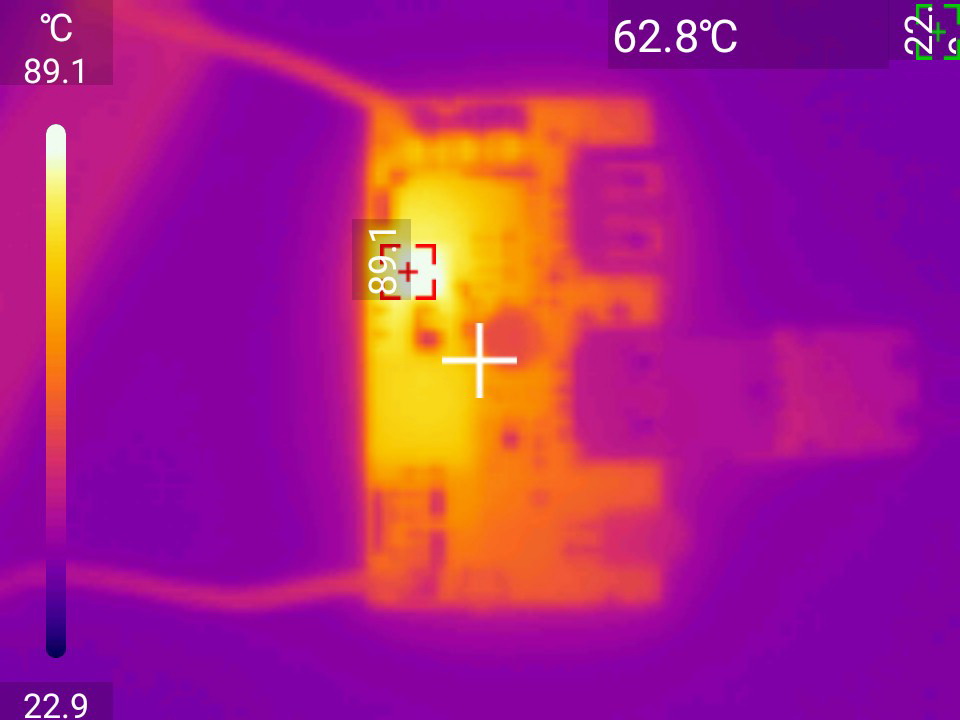

тепловой снимок платы повербанка с поддержкой быстрой зарядки QC

На термоснимке плата ориентирована разъёмами вправо.

Температура чипа IP5328 достигла почти 90 градусов. В принципе, такая температура не угрожает чипу, но при установке в тесном корпусе возможно срабатывание температурной защиты с соответствующим снижением отдаваемой мощности (или полным отключением).

Следующая проверка - на ток автоматического выключения платы. Эта проверка необходима в связи с тем, что все современные повербанки имеют функцию автоматического выключения, когда нагрузка слишком мала.

Эта функция - полезна, поскольку переводит повербанк в спящий режим при отключении нагрузки, и, тем самым экономит энергию аккумулятора.

Но при работе со слабыми потребителями энергии этот эффект может быть вредным: повербанк может отказаться питать такие устройства.

Проверка показала такие значения токов автоматического отключения платы:

Напряжение выхода, В Ток автоматического выключения, мА
5 58
9 33
12 24

Полученные результаты следует оценивать положительно: плата способна работать со слабыми потребителями, начиная примерно от 0.3 Вт.

Далее - проверка тока холостого хода (спящего режима). Он оказался крайне мал и составил 62 мкА.

Теперь посмотрим несколько осциллограмм. Осциллограммы были сняты с помощью осциллографа Hantek DSO5102P (обзор).

Напряжение на точке соединения дросселя с чипом IP5328 в режиме нагрузки 5 В / 1 А:

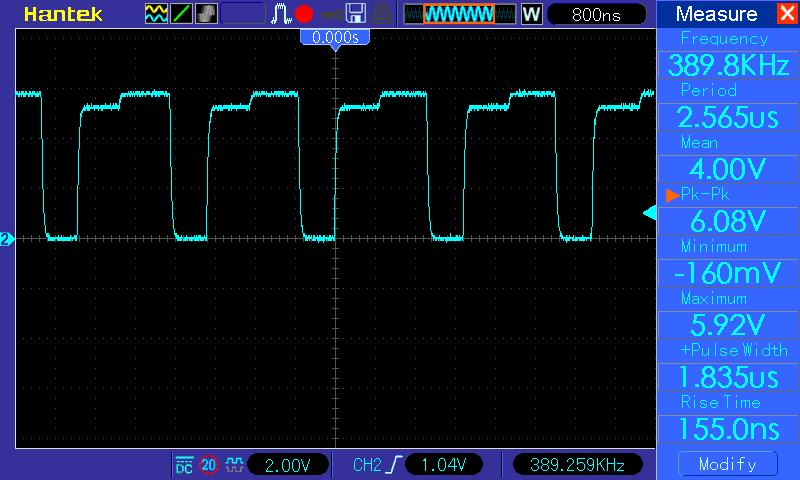

Напряжение на точке соединения дросселя с чипом IP5328 в режиме нагрузки 5 В / 1 А

В общем, здесь ничего особенного: стандартная работа повышающего DC-DC преобразователя.

Теперь посмотрим пульсации на выходе в этом же режиме:

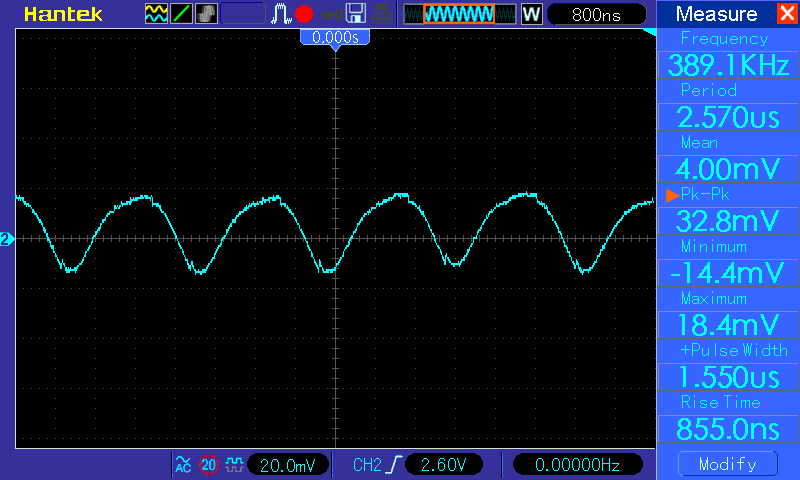

Пульсации на выходе платы повербанка в режиме 5 В / 1 А

Пульсации - умеренные, около 33 мВ пик-пик.

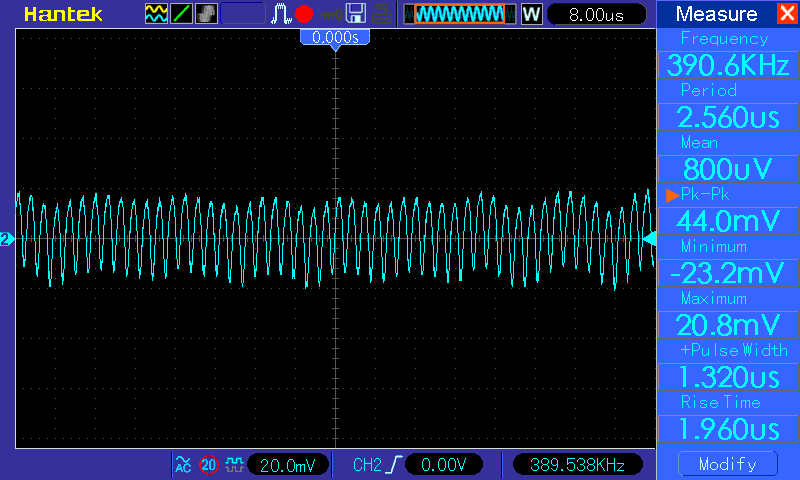

Но они имеют не только "быструю" составляющую, видимую на последней осциллограмме, но и "медленную", которая видна на более длинных развёртках:

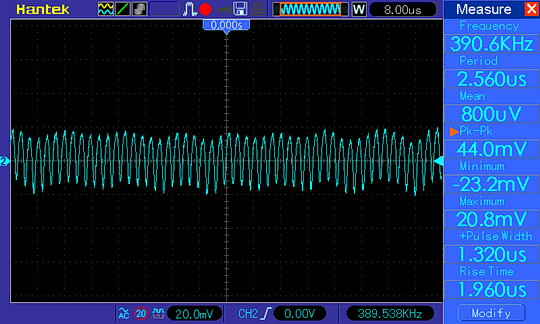

Пульсации на выходе платы повербанка в режиме 5 В / 1 А

Объяснить происхождение "медленных" волн пульсаций сложно, но их величина не настолько большая, чтобы это стало поводом для беспокойства.

Следующая осциллограмма - снова в точке соединения дросселя и чипа IP5328, сделанная на этот раз не в режиме отдачи энергии, а в режиме зарядки аккумулятора, подключенного к плате:

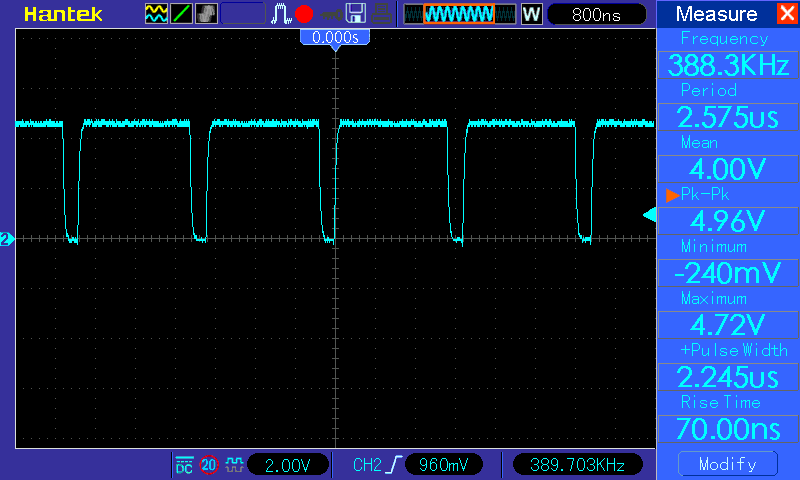

Плата повербанка, осциллограмма в режиме зарядки аккумулятора

Здесь тоже ничего особенного: обычная работа понижающего DC-DC преобразователя.

Теперь перейдём к картинкам в экстремальном режиме: 12 В / 1.5 А на выходе. Снимается в той же точке:

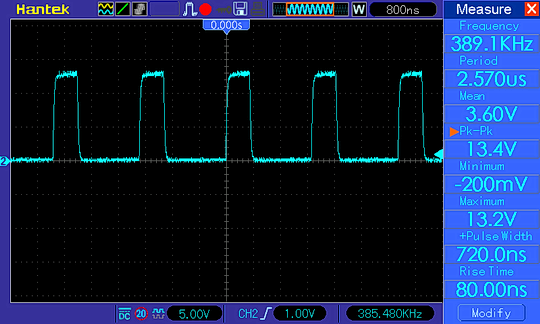

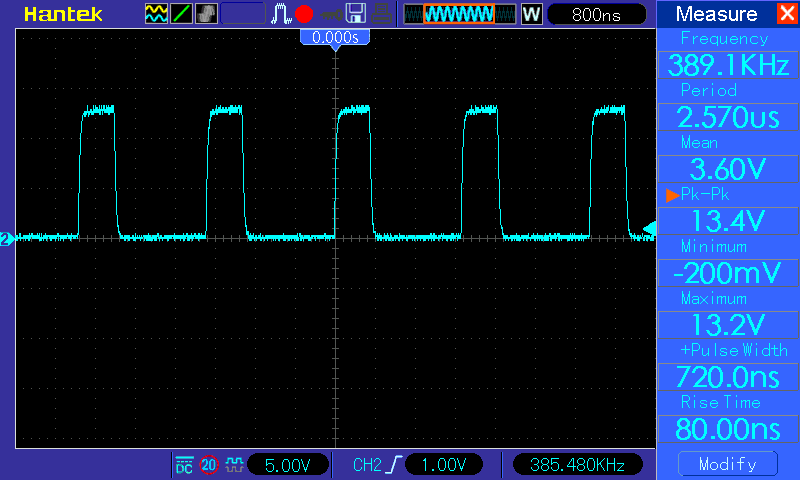

Напряжение на точке соединения дросселя с чипом IP5328 в режиме нагрузки 12 В / 1.5 А

Снова ничего особенного.

Теперь посмотрим на пульсации выходного напряжения в этом режиме:

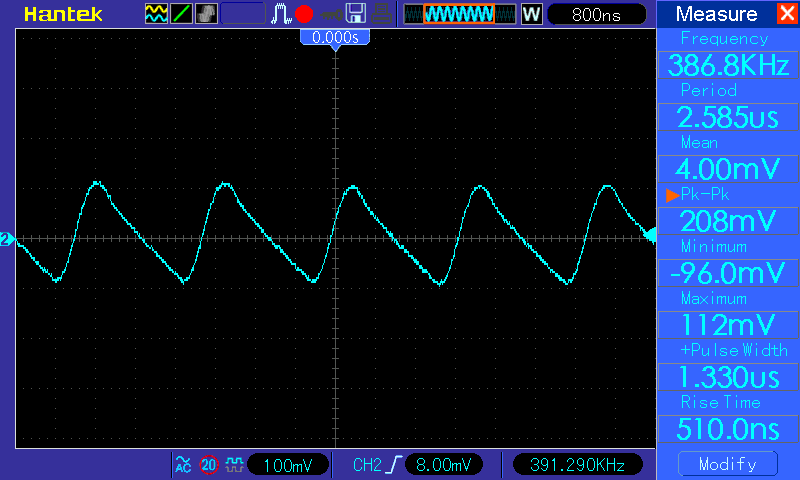

Пульсации на выходе платы повербанка на IP5328 в режиме 12 В / 1.5 А

Пульсации - довольно большие, 200 мВ пик-пик. Сказывается нехватка ёмкости на выходе платы.

Впрочем, катастрофой такой уровень пульсаций назвать нельзя. В случае, если повербанк используется для зарядки другого устройства (например, смартфона), то какой-то прецизионной точности в этом процессе не требуется.

В заключение этой главы - ещё немного информации о работе платы повербанка с поддержкой быстрой зарядки.

Сквозную зарядку плата поддерживает (т.е. зарядку другого устройства, подключенного к плате, которая сама находится в режиме зарядки), но без поддержки "быстрой зарядки" (т.е. только в режиме 5 В).

Максимальный ток зарядки, который плата потребляет от внешнего зарядного устройства, составил 1.71 А. Это означает, что для зарядки можно пользоваться стандартным зарядным устройством 5 В / 2 А, если оно способно отдать "честные" 2 А.

Защита от короткого замыкания - работает. После снятия замыкания происходит автоматическое восстановление работоспособности платы.

Максимальное напряжение, до которого заряжается подключенный аккумулятор - 4.21 В.

Минимальное напряжение, до которого разряжается аккумулятор - 3.05 В (при дальнейшем разряде выход платы отключается).



Окончательный диагноз модуля (контроллера) power bank (внешнего аккумулятора)

Плата для повербанка с поддержкой быстрой зарядки оказалась хотя и не идеальной, но вполне пригодной для применения по прямому назначению.

Её не идеальность состоит прежде всего в том, что она поддерживает быструю зарядку (QC2.0/QC3.0) только со стороны выхода; а со стороны входа поддержки быстрой зарядки нет (то есть, аккумулятор, подключенный к плате, будет заряжаться обыкновенно, неспешно).

Несмотря на это, плата успешно показала возможность работы на максимальной мощности в нагрузке до 18 Вт в режимах выхода 9 и 12 В, и до 15 Вт в режиме 5 В.

Нагрев контроллера при этом хотя и оказался сильным, но не опасным для его жизни и здоровья. Вместе с тем такой существенный нагрев потребует при использовании платы в составе какой-либо конструкции принятия мер, препятствующих дальнейшему разогреву и перегреву.

То есть, потребуется достаточный простор для естественной конвекции воздуха и/или применение металлического корпуса, что обеспечит лучший теплообмен с окружающей средой по сравнению с пластиковым корпусом.

И, естественно, не рекомендуется длительное использование на уровне предельно-допустимых параметров.

Правда, при зарядке внешних устройств (например, смартфонов), они не будут спрашивать нашего разрешения на то, какой ток им можно взять от повербанка. Но, как правило, они - достаточно "умны", и максимального тока не требуют (ограничиваются 90% от максимума).

Что касается тонкостей применения, то надо сказать, что, хотя плата формально может работать с любым стандартным литий-ионным аккумулятором; практически эту плату лучше использовать только с достаточно ёмким аккумулятором (от 5000 мАч и выше). А при использовании с "мелким" аккумулятором в режиме работы на нагрузку с "быстрой зарядкой" его ёмкость будет таять не по часам, а по минутам; а сам аккумулятор может попасть в нештатный режим работы и перегреваться.

Протестированную плату можно купить, например, здесь или здесь.

Есть в продаже, например, и другая плата на том же контроллере IP5328:

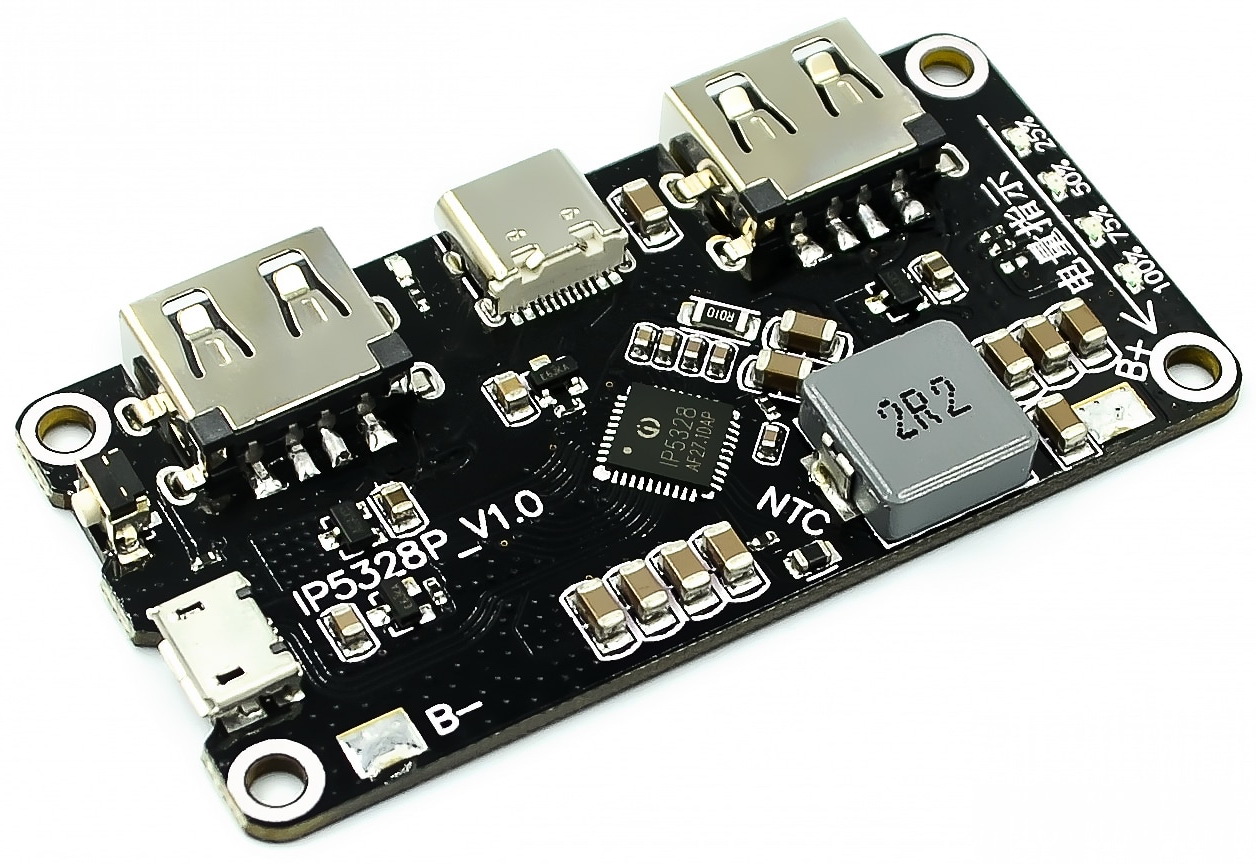

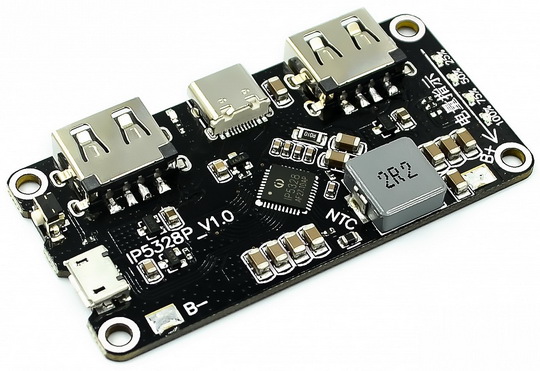

Плата для power bank на микросхеме IP5328P

Эта плата отличается от протестированной в отношении внешних разъёмов: вместо разъёма Lightning установлен "классический" micro-USB. Цена платы - около $3.5.

Купить такую плату можно, например, здесь (внимание, плата не протестирована!).



Вступайте в группу SmartPuls.Ru  Контакте! Анонсы статей и обзоров, актуальные события и мысли о них.

   Искренне Ваш,
   Доктор

18 января 2022 г.
