Как получить напряжение 9 или 12 Вольт от внешнего аккумулятора (повербанка) на 5 Вольт с поддержкой "быстрой зарядки"

Оглавление
   1. Теория вопроса и сложный способ

   2. Простой способ

     Внешние аккумуляторы получили сейчас очень большое распространение и продаются буквально "на каждом углу".

Но есть проблема: подавляющее большинство из них рассчитаны на выходное напряжение 5 Вольт; а пользователю иногда бывает нужно и другое напряжение. Часто требуется, например, напряжение в 12 Вольт. Таким напряжением питаются многие планшеты и малогабаритные ноутбуки.

Эта проблема - решаемая, если Ваш внешний аккумулятор поддерживает "быструю зарядку" на выходе.

Если же повербанк не поддерживает режим "быстрой зарядки" (не может повышать напряжение на выходе выше 5 В), то получить от него другое напряжение (в т.ч. 9 и 12 В) тоже можно с помощью внешних DC-DC преобразователей (обзор одного из таких преобразователей - здесь).

Но в варианте с DC-DC преобразователями есть две проблемы.

Во-первых, из-за относительно небольшой выходной мощности "обычных" повербанков (до 10 Вт) не удастся получить на выходе подключенного DC-DC преобразователя большого тока (для напряжения 12 В максимальный ток на выходе будет 0.6 - 0.7 А, и то не у всякого DC-DC преобразователя).

Во-вторых, из-за наличия двух последовательных DC-DC преобразований (одно - в повербанке, другое - во внешнем DC-DC преобразователе) КПД такой системы будет невысоким. Заряд аккумулятора в повербанке будет таять очень быстро!

В связи с этим вернёмся к основному варианту: использованию повербанков с поддержкой режима "быстрой зарядки".

Режим "быстрой зарядки" в источниках питания (в т.ч. и в повербанках) работает на основе того, что от смартфона на источник питания поступает команда поднятия выходного напряжения. Теоретически напряжение может быть поднято до 20 Вольт, но практически во внешних аккумуляторах выходное напряжение может достигать только 12 Вольт (возможны исключения).

Задача пользователя состоит только в том, чтобы каким-либо образом "подменить" команду, поступающую от смартфона, на команду, поступающую от пользователя.

Для этого можно использовать недорогие устройства, изготовляемые в братском Китае - тестеры для проверки аккумуляторов и эмуляторы режима "быстрой зарядки" с кнопочным управлением.

Тестер используется для контроля установки правильного напряжения, а эмулятор - для подачи команд на его установку. Если попытаться установить напряжение без тестера (т.е. без контроля), то возможны ошибки, из-за которых заряжаемое устройство может либо не заряжаться (если будет установлено напряжение ниже нормы), либо выйти из строя (если оно - выше нормы).

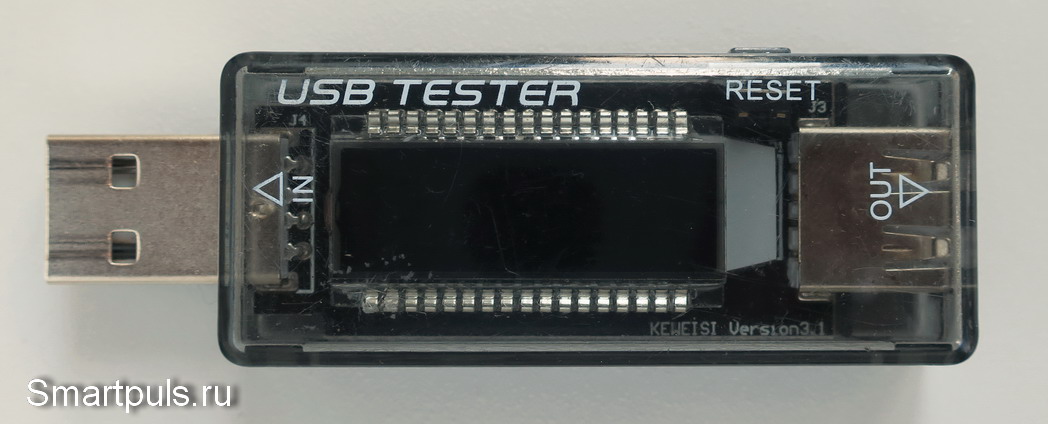

Так выглядит тестер (точнее - USB tester, так он называется на китайских интернет-площадках):

(кликнуть для увеличения)

При "боевом" включении он показывает ток, напряжение и прошедший через него заряд в миллиампер-часах. Последнее нам не нужно, поскольку представляет лишь академический интерес (но можно проверить реальную отдаваемую/закачиваемую ёмкость и, тем самым, честность производителей).

На устройстве находится единственная кнопка - "Reset"; с её помощью можно сбросить показания счетчика миллиампер-часов.

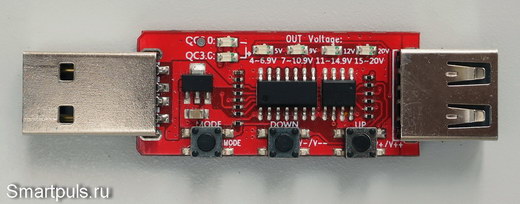

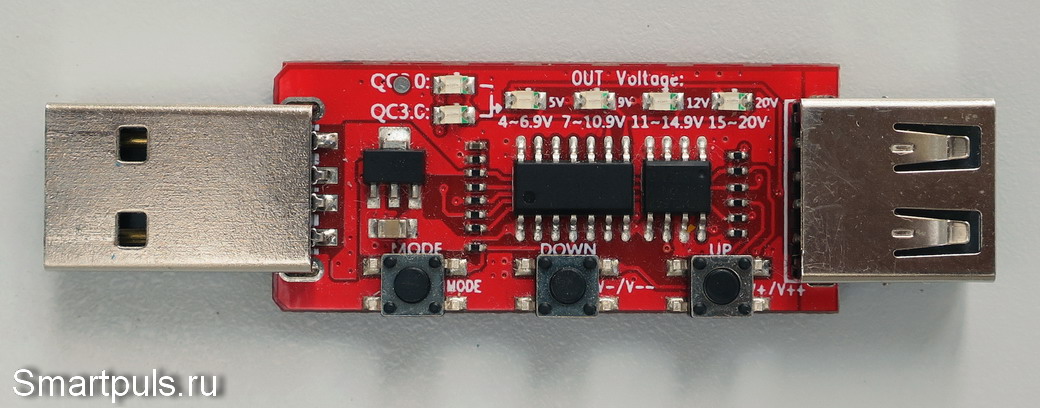

А так выглядит эмулятор "быстрой зарядки":

Это устройство - сложнее и содержит целых три кнопки.

Левая кнопка ("Mode") служит для установки одного из режимов "быстрой зарядки" - Quick Charge 2.0 QC2.0) или Quick Charge 3.0 (QC3.0). Как правило, достаточно режима QC2.0; да и не все повербанки поддерживают QC3.0.

Следующие две кнопки служат для повышения или понижения выходного напряжения. Осуществляется это изменение не самим эмулятором, а тем повербанком, к которому Вы его подключили. Эмулятор лишь формирует и передаёт команды.

Контроль успешного входа в режим "быстрой зарядки" осуществляется светодиодами в верхней строке. Правда, контроль этот - грубый, о точном значении напряжения он представления дать не может.

Если войти в режим "быстрой зарядки" с помощью кнопок на эмуляторе не удалось, то на нём останется светящимся только светодиод с обозначением "4-6.9V". Но иногда требуется терпение и несколько дополнительных попыток. Если Ваш повербанк не поддерживает "быстрой зарядки", то переключение в оный режим не произойдёт никогда (проверяйте наличие поддержки в документации или в обозначениях на корпусе повербанка).

Ещё одна очевидная деталь, которая нам потребуется, но которая может потребовать от нас дополнительных действий - это подходящий кабель для соединения выходного порта USB эмулятора с входным разъёмом питания того девайса, который Вы хотите запитать от повербанка.

Этот кабель может быть и в комплекте повербанка (либо в "явном" виде, либо в виде USB-кабеля с набором переходников), либо в продаже в торговых точках, либо нигде (так и оказалось в моём случае).

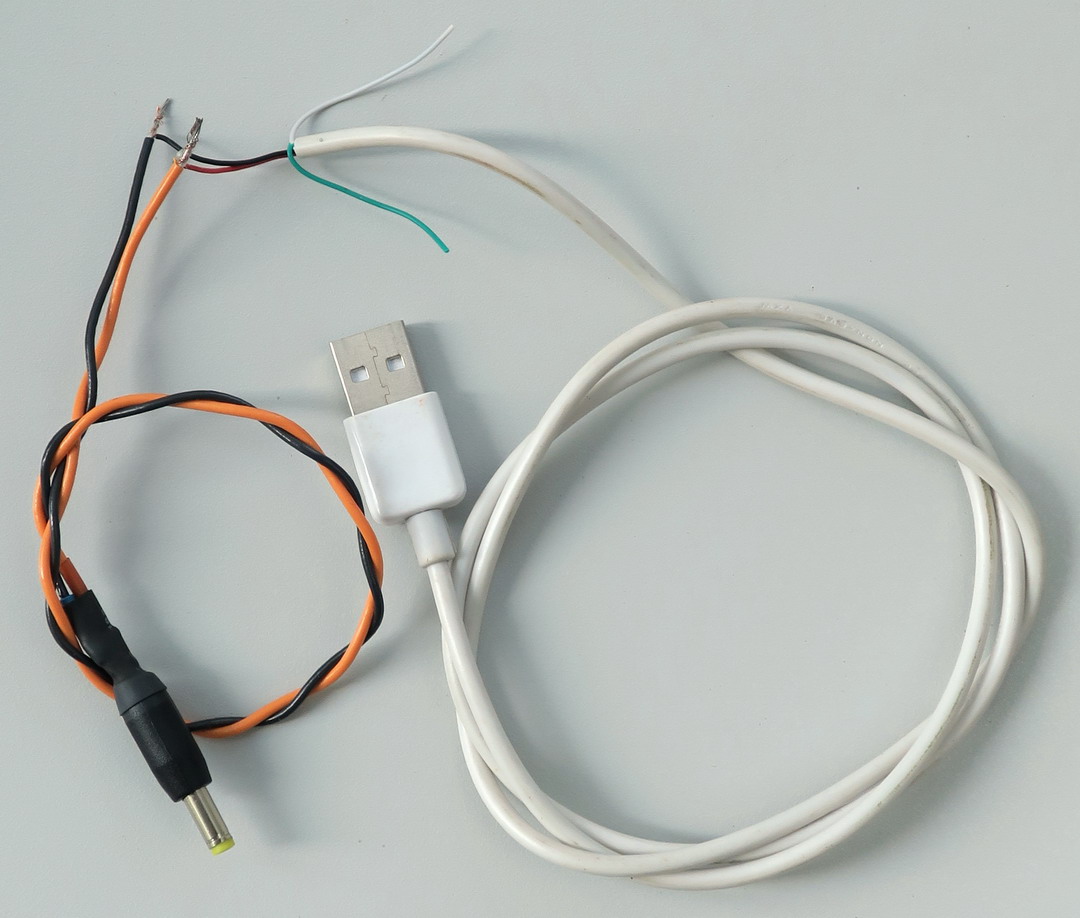

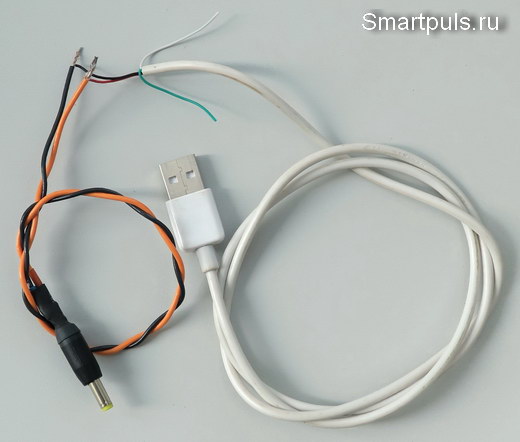

Тогда его можно изготовить самостоятельно ("сколхозить") из частей подходящих, но ненужных кабелей:

На фото место соединения частей кабелей показано без изоляции только для наглядности, в жизни контакты должны быть обязательно заизолированы!

При изготовлении кабеля особое внимание надо обратить на соблюдение полярности, иначе можно что-нибудь сжечь. Да и для готовых "фирменных" кабелей проверить полярность не повредит.

Итак, теперь, когда у нас все материалы и принадлежности готовы, приступаем к исполнению плана.

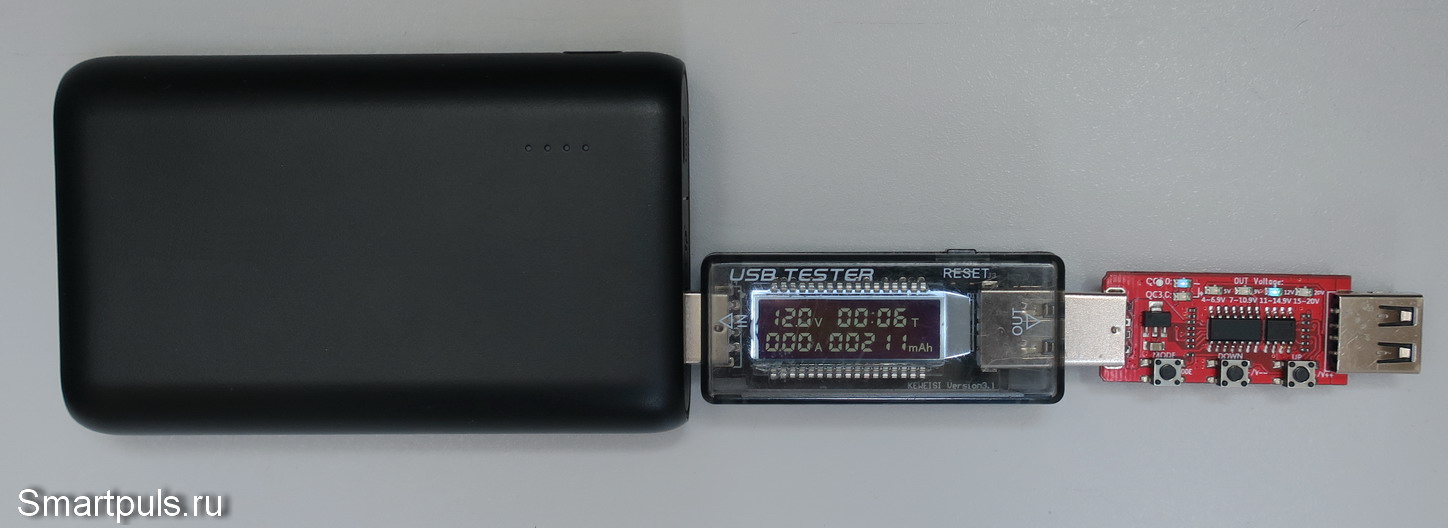

Первым делом последовательно соединяем повербанк, USB tester и эмулятор "быстрой зарядки".

Если при подключении этой цепочки к повербанку он сам не включился, то принудительно включаем его кнопкой на нём:

После включения кнопками на эмуляторе устанавливаем напряжение 12V (или другое, какое Вам необходимо - например, 9V). Напряжение контролируем по показаниям USB-тестера.

После установки требуемого напряжения быстренько подключаем нагрузку (заряжаемое или просто эксплуатируемое устройство, если оно своего аккумулятора не имеет). Почему "быстренько"? Потому что все повербанки без нагрузки через некоторое время автоматически выключаются.

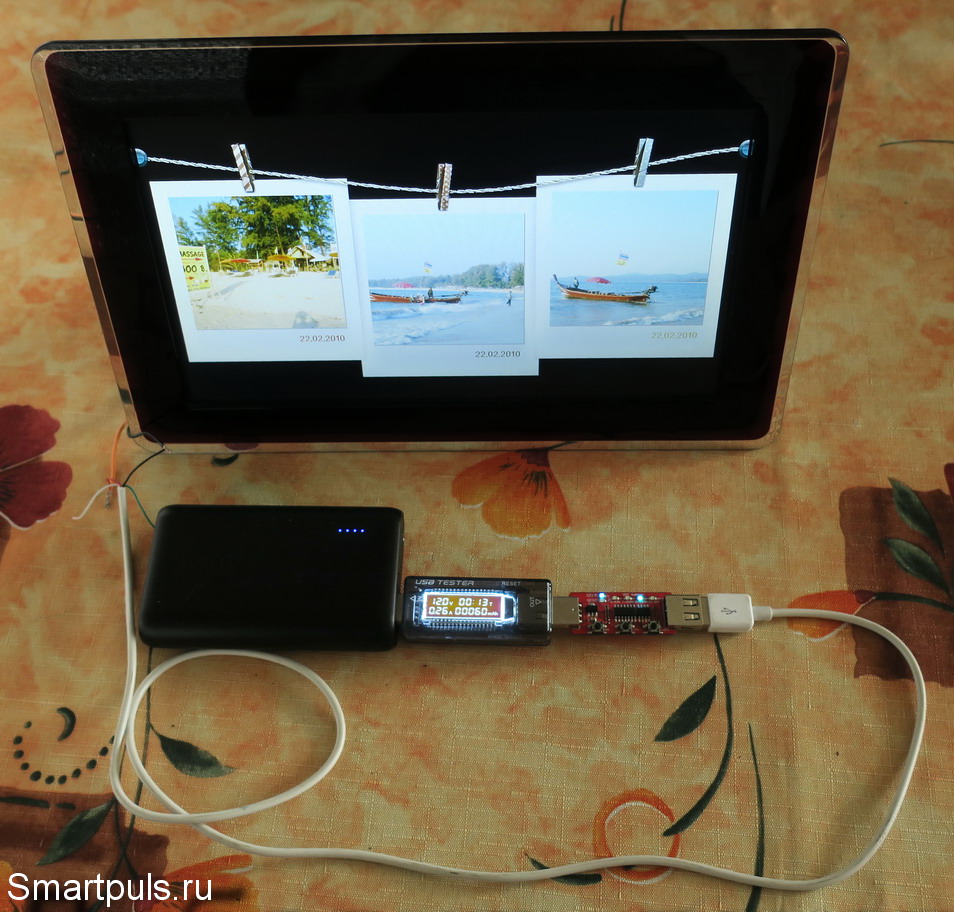

На следующем фото - вся система в сборе и в работе совместно с фоторамкой Samsung:

 В дополнение - еще несколько слов об особенностях аппаратуры.

Часто эмуляторы "быстрой зарядки" делаются с запоминанием последнего включенного режима. Если Ваш - именно такой, то после установки режима может не потребоваться далее использование USB-тестера для контроля напряжения.

Также без него можно будет обойтись и в том случае, если повербанк, действительно, окажется не в состоянии отдать свыше 12 Вольт на выходе. Тогда можно будет смело устанавливать кнопками на эмуляторе максимальное напряжение, оно и окажется равным 12 V.

Ещё один важный момент: должны совпадать типы технологии "быстрой зарядки" на повербанке и в примененном эмуляторе. Самая распространённая сейчас система - Qualcomm Quick Charge 2.0/3.0; на её основе и проводился описанный в этой статье эксперимент.

Но существуют и другие системы "быстрой зарядки", например, MediaTek Pump Express (MTK PE), и другие. К сожалению, все они не совместимы друг с другом (но существуют повербанки, поддерживающие несколько систем).

     Простой способ получения 9 В или 12 В от повербанка с поддержкой быстрой зарядки (дополнение к статье от 14 марта 2021 г.)

По многочисленным просьбам трудящихся, наши китайские товарищи освоили производство триггеров ("приманок" для 9 и 12 В) с ползунковыми переключателями напряжения повербанка.

Здесь сразу устанавливается выбранное напряжение (9 или 12 Вольт), и в дальнейшем его контролировать не требуется. Но, на всякий случай, рекомендуется проконтролировать один раз при первом включении, чтобы убедиться, что на выходе действительно получается требуемое напряжение.

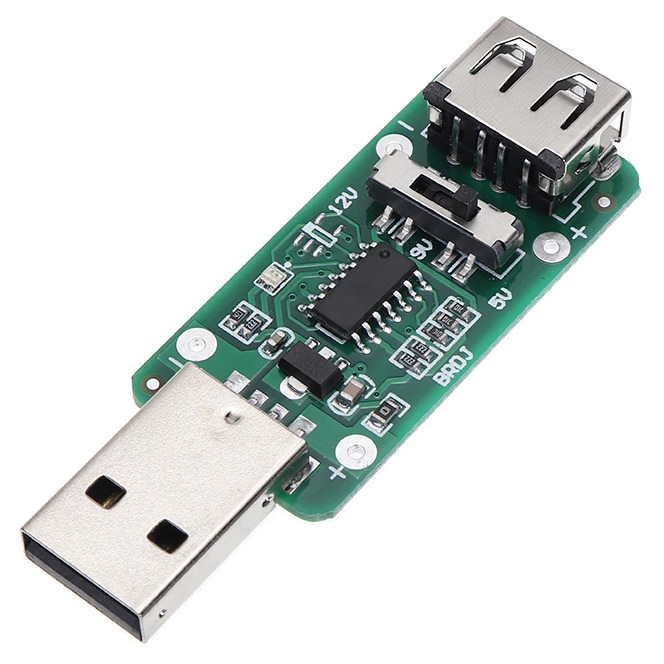

Выглядит эта "приманка" так (обзор):

Купить такую "приманку" (триггер QC3 / QC2) можно на Алиэкспресс здесь. Цена с учётом доставки - около $10 (дороговато, но если найдётся дешевле, то хорошо - на Али поиск помогает сберечь средства!).

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

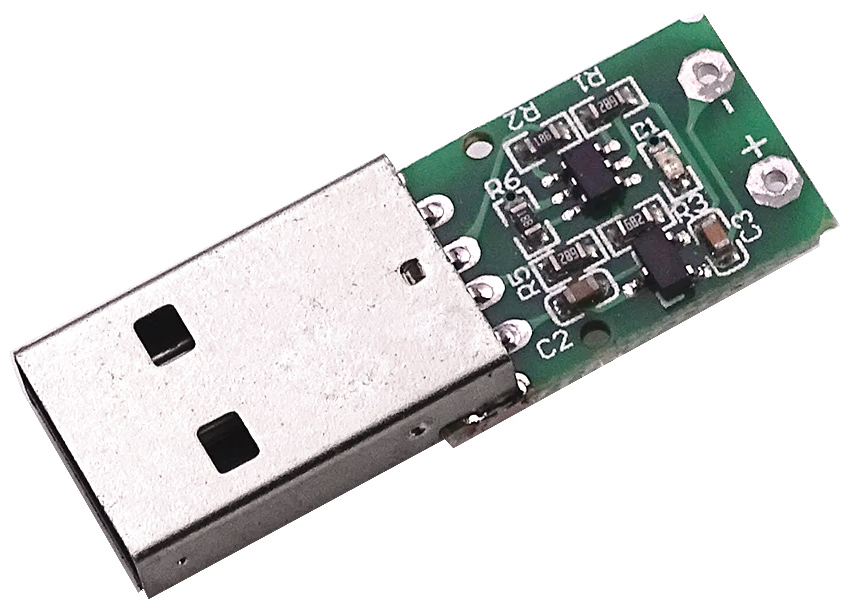

Если не требуется возможности переключения напряжений между 9 и 12 Вольт, то можно приобрести "приманку" на фиксированное напряжение 9 или 12 Вольт. Стоит она значительно дешевле (ок. $1 с учётом доставки) и выглядит она так:

Купить можно здесь. Там же есть в продаже "приманки" на напряжение 20 В, но надо иметь в виду, что мало какие повербанки и зарядные устройства поддерживают выдачу такого напряжения (надо досконально изучать технические данные).

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Теперь снова вернёмся к теории.

Важный вопрос: в чем смысл всей этой возни, если можно приобрести сразу повербанк с переключаемыми напряжениями или с напряжением 12 Вольт?

Во-первых, такие повербанки очень редко стали встречаться в продаже.

Во-вторых, если у Вас уже есть повербанк с поддержкой "быстрой зарядки" для Вашего телефона (что полезно, если телефон тоже её поддерживает), то Вы можете добавить к нему еще одну функцию. Заодно у Вас и тестер аккумуляторов появится (при выборе "сложного" метода). :)

Примечание: в эксперименте использовался повербанк Anker PowerCore Speed 10000 (обзор).

Где купить необходимое оборудование.

Сам повербанк с поддержкой быстрой зарядки можно купить с помощью российских маркетплейсов, например, Яндекс.Маркет (приведена ссылка на выбор повербанков с поддержкой быстрой зарядки) Реклама. ООО "Яндекс" ИНН 7736207543.

Можно также купить такой повербанк так и на Aliexpress (приведена ссылка на категорию повербанков с поддержкой быстрой зарядки, но описания всё равно надо читать внимательно).

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Покупать просто в ближайшем магазине не рекомендуется - цены по разным торговым точкам могут отличаться очень сильно.

Использованный в статье USB-тестер марки Keweisi уже снят с производства, но эта фирма производит новые похожие модели, посмотреть и приобрести можно на AliExpress. Цена вопроса - около $3.1. При выборе обязательно проверьте в описании, что диапазон входных напряжений - не ниже, чем до 12 Вольт.

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Более функционально (это уже для совмещения с углублённой проверкой аккумуляторов) другое устройство, но оно стоит дороже - около $5.

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Использованный в статье эмулятор "быстрой зарядки" именуется "USB триггер QC2.0/3.0"; и, к сожалению, эта модель уже снята с производства. Вместо неё выпускается более продвинутая модель, совмещающая на одной плате триггер QC2.0/3.0 и вольтметр (т.е. заменяющая сразу два устройства - триггер и USB-тестер). Приобрести можно на AliExpress, цена около $8 (внимание - плата имеет вход только USB-C и она не протестирована!). Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

Дополнительный материал: статья "Устройство power bank (повербанка), его «тонкости» и как его выбрать".

   Искренне Ваш,
   Доктор
   22 июля 2018 г.
