 Триггер QC (быстрой зарядки) для получения напряжений 9 и 12 В от повербанков и адаптеров с поддержкой "быстрой зарядки"

 Обзор


 Триггер QC для получения напряжений 9 и 12 В от повербанков и адаптеров с поддержкой "быстрой зарядки" (мини-обзор)

Этот обзор является дополнением к статье "Как получить напряжение 9 или 12 Вольт от внешнего аккумулятора на 5 Вольт с поддержкой "быстрой зарядки".

Сначала - несколько слов о том, какая польза от триггера QC (триггера быстрой зарядки).

Для собственно быстрой зарядки он никак не нужен: устройства, снабженные таковой, сами благополучно взаимодействуют между собой, и никаких дополнительных устройств для этого не требуется.

Триггер QC становится нужен тогда, когда от устройства, выдающего наружу питание с напряжением 5 В, нам нужно получить 9 или 12 Вольт (для подзарядки или питания какого-либо другого устройства, которым нужно одно из этих напряжений).

Разумеется, от обычного адаптера или power bank-а такие напряжения получить нельзя; а вот если они имеют поддержку "быстрой зарядки" QC2.0 или QC3.0, то можно. Для этого лишь достаточно сформировать для адаптера соответствующую команду, и именно триггер QC и выполняет эту функцию.

Тестируемый триггер QC 2.0 QC 3.0 (это разные версии систем "быстрой зарядки") имеет возможность вручную с помощью ползункового переключателя установить на выходе адаптера напряжение 9 или 12 В; или же оставить стандартное напряжение 5 В.

Купить такой триггер QC3 / QC2 можно на Алиэкспресс, например, здесь. Недёшев, но удобен.

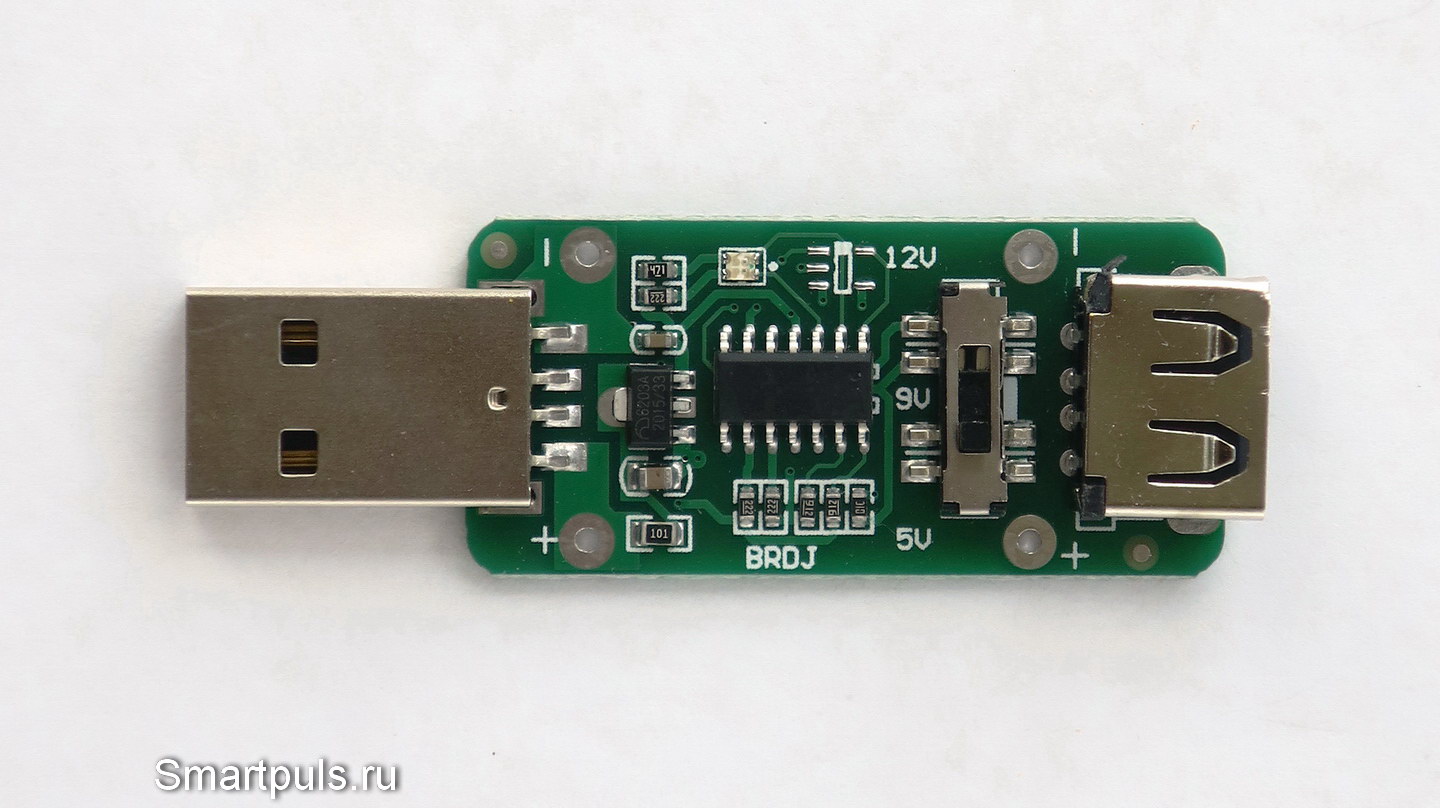

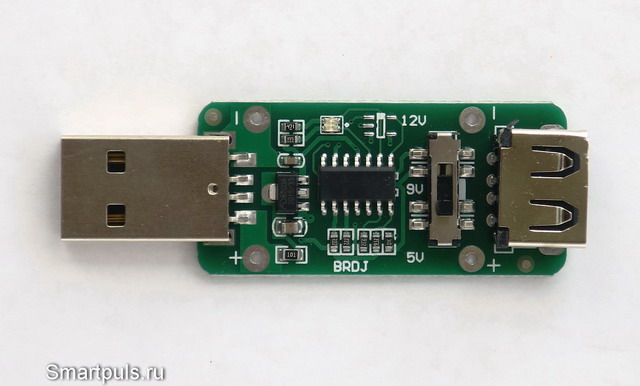

Так он выглядит со стороны элементов:

триггер QC2.0 QC3.0
(кликнуть для увеличения)

Слева на фото находится входной USB-порт, справа - выходной. Но, если нужно напряжение с выхода передать не через порт USB, а через произвольный кабель, то его можно припаять к контактным отверстиям вблизи углов, обозначенных знаками "+" и "-".

"Главная" микросхема (в центре) никакой маркировки не имеет, это часто встречается у наших китайских товарищей. :)

Слева от неё - микросхема линейного стабилизатора 6203А33 на 3.3 В. Она и питает "главную" микросхему.

Над "главной" микросхемой и чуть левее середины находится сдвоенный красно-зелёный светодиод.

Правее "главной" микросхемы - ползунок с тремя положениями: 5 V, 9 V, 12 V (они так и обозначены на плате).

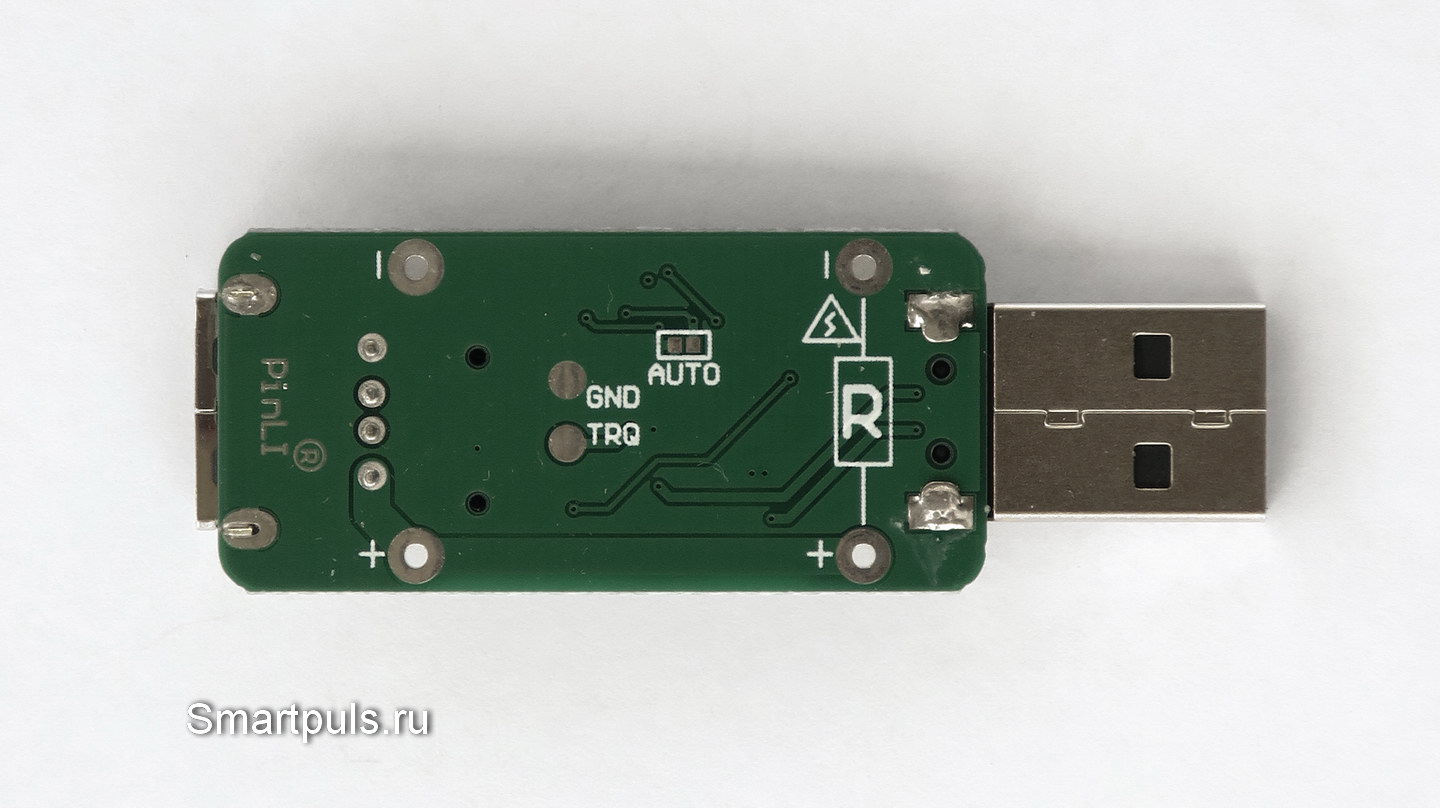

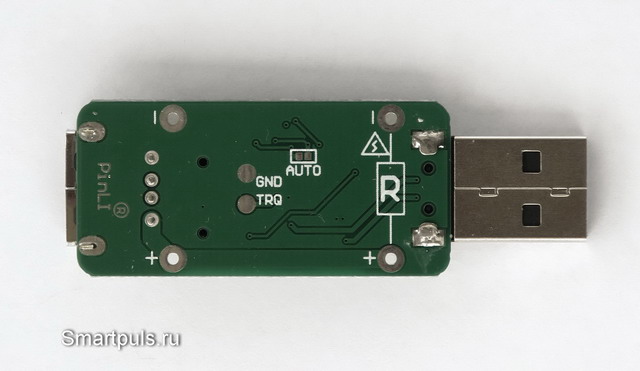

На обратной стороне USB триггера QC2.0 3.0 ничего нет, кроме проводников:

триггер QC2.0 3.0 - обзор

Назначение контактных площадок на этой стороне остаётся не вполне ясным.

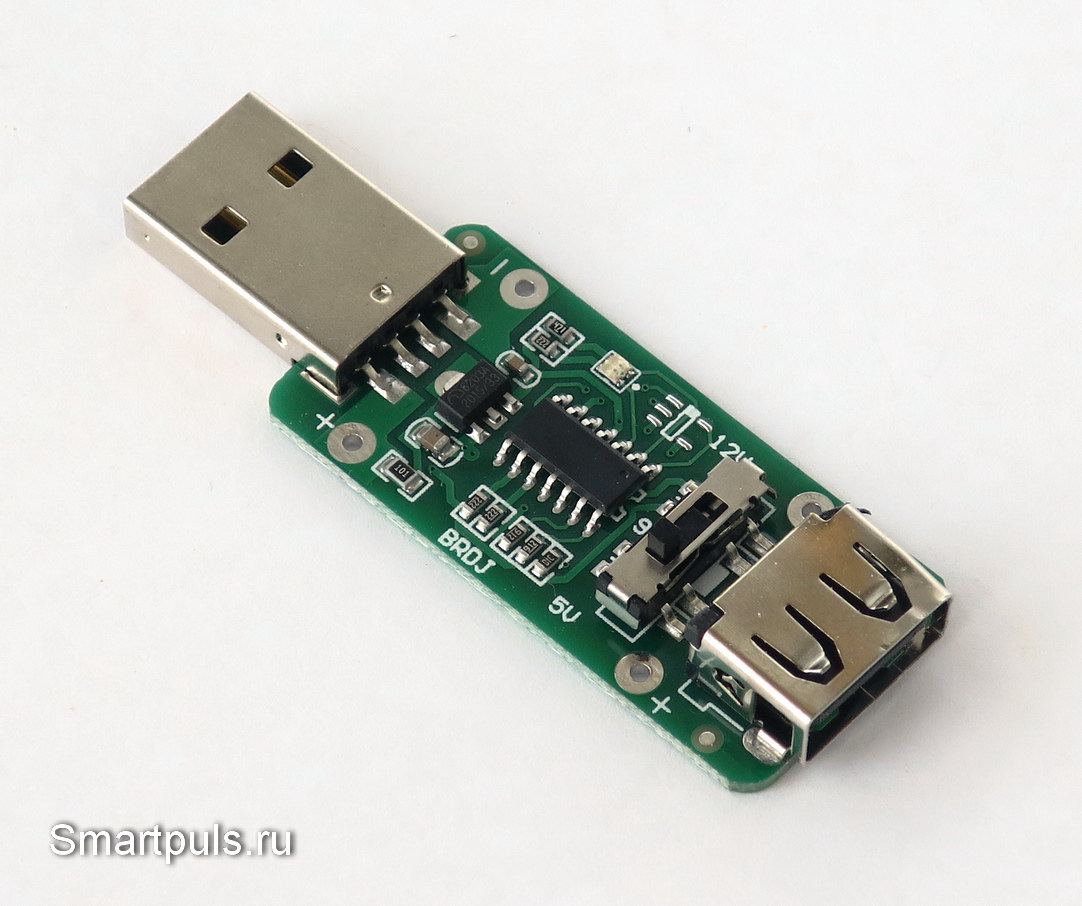

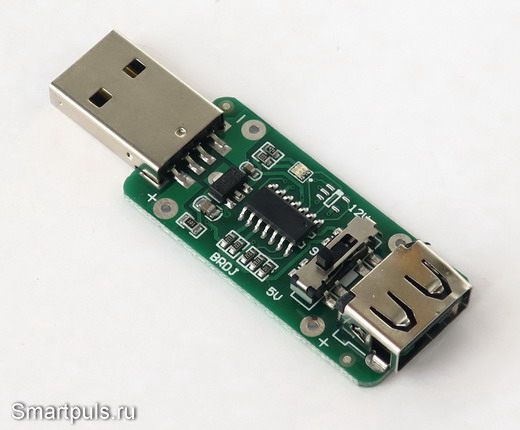

И, просто для красоты, вид на триггер QC по диагонали:

qc 2.0 триггер qc 3.0 - обзор

Испытания показали полную работоспособность триггера QC с пауэр банк-ами и сетевыми адаптерами, поддерживающими стандартные режимы быстрой зарядки QC 2.0 и QC 3.0.

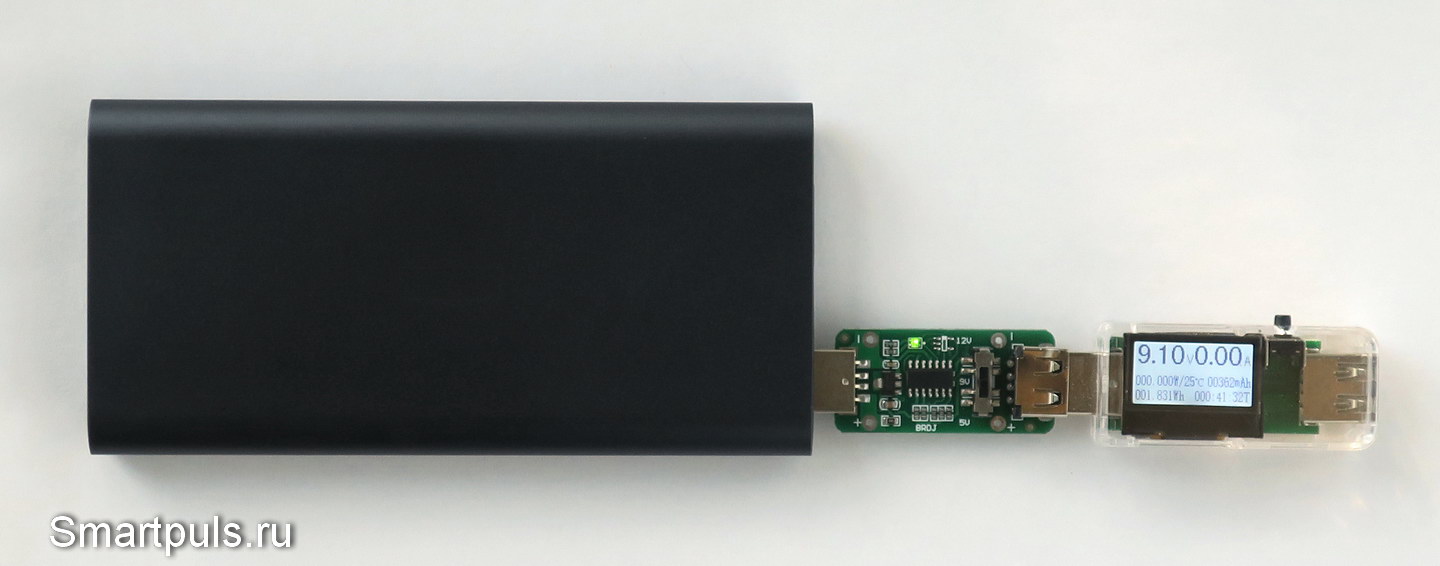

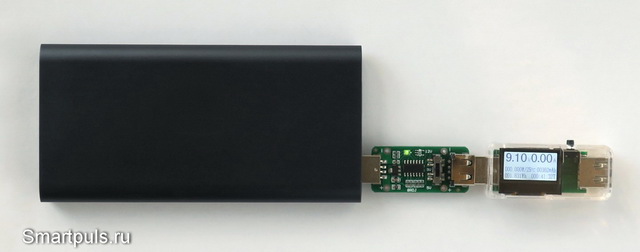

Пример работы в режиме получения от пауэр банка напряжения 9 В:

триггер QC 2.0 QC 3.0 в работе с напряжением 9 В на выходе

В режиме 12 В светодиод переключается на красно-оранжевое свечение.

К этому надо добавить, что на величину тока, отдаваемого power bank-ом, триггер QC никак не влияет: он его просто пропускает через себя "как есть".

В случае, если павербанк или адаптер не поддерживают "быструю зарядку", а выдают только стандартные 5 Вольт, то получить от них другие напряжения можно с помощью DC-DC преобразователя (обзор DC-DC преобразователя на 9 В и 12 В). Но такой способ обладает меньшим КПД из-за двух преобразований вместо одного.

Купить такой триггер QC3 / QC2 можно на Алиэкспресс здесь (есть это устройство и у многих других продавцов на Али). Цена с учётом доставки - около $11.

Всем спасибо за внимание!

Весь раздел "Сделай сам! (DIY)" - здесь.



  Ваш Доктор.
 10 мая 2021 г.
