 Усилитель-плеер Kentiger HY-502S (Kentiger HY-502)

 Тест, обзор, отзыв


 Медицинский осмотр (тест и обзор) универсального усилителя-плеера Kentiger HY-502S. Многофункциональная "коробочка".


  В этом обзоре мы познакомимся с очень недорогим, но полезным китайским устройством - усилителем мощности для колонок Kentiger HY-502S, попутно выполняющим функции аудио-плеера и FM-приемника.
   И все эти функции - всего за 1000 рублей ($16 по курсу ЦБ на день оплаты). Или же, в комплекте с блоком питания - примерно 1500 руб., включая доставку (цены указаны на дату обзора, 18.02.2017, и могут меняться).

   Действительно ли за такие деньги можно приобрести хорошее устройство, или им можно будет пользоваться только от большого горя? Это мы и выясним в нашем обзоре.

Технические характеристики:

Максимальная выходная мощность RMS* 2 x 20 Вт
Частотный диапазон 20 Гц - 20 кГц
Коэффициент нелинейных искажений** < 0.05% (при 4 Вт 1 кГц)
Отношение сигнал/шум >= 85 дБ
Регулировка тембра на 100 Гц +/- 12 дБ
Регулировка тембра на 10 кГц +/- 12 дБ
Номинальное входное напряжение 220 мВ
Входное сопротивление 47 кОм
FM диапазон 87.5 - 108 мГц
Bluetooth Есть
Поддерживаемые носители SD (до 32 Гб), USB
Номинальное сопротивление нагрузки 4 - 16 Ом
Номинальное напряжение питания 12 В
Габариты 155 x 105 x 45 мм
Масса 200 г
Комплектация Усилитель, пульт дистанционного управления, руководство пользователя. Блок питания в стандартную поставку НЕ входит.

  Примечание:
  * RMS (Rated Maximum Sinusoidal) - Максимальная (предельная) синусоидальная мощность - мощность, при которой усилитель или колонка может работать в течение одного часа без физического повреждения. Обычно именно она указывается как номинальная "приличными" производителями (а не пиковая - PMPO).

  Существует также модификация этого усилителя без суффикса "S" на конце (Kentiger HY-502). Она не имеет приемопередатчика Bluetooth, и потому немного дешевле.

Упаковка

   Упаковка - недорогая, обычный тонкий гофрированный картон, но оформленный достаточно красочно:

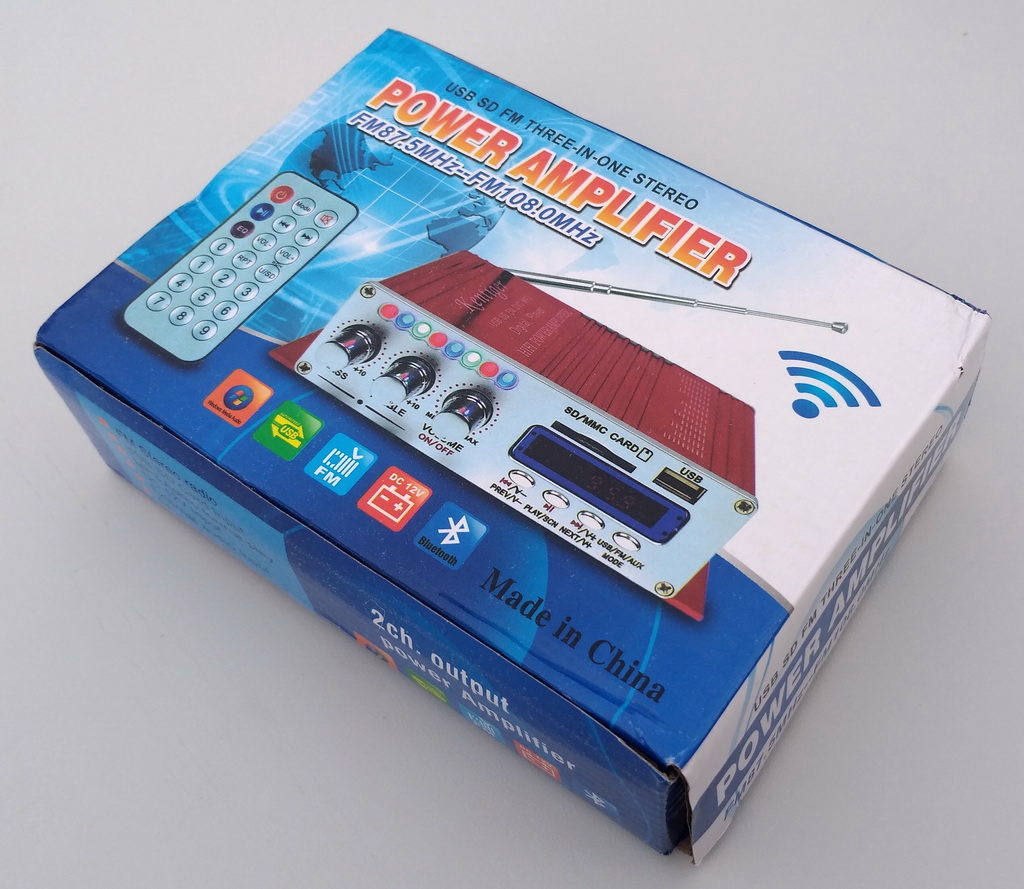

Упаковка усилителя Kentiger HY-502S

   При доставке из Китая упаковка почти не пострадала (заметна лишь небольшая помятость вблизи правого верхнего угла).




Внешний вид и конструкция усилителя Kentiger HY-502S (Kentiger HY-502)

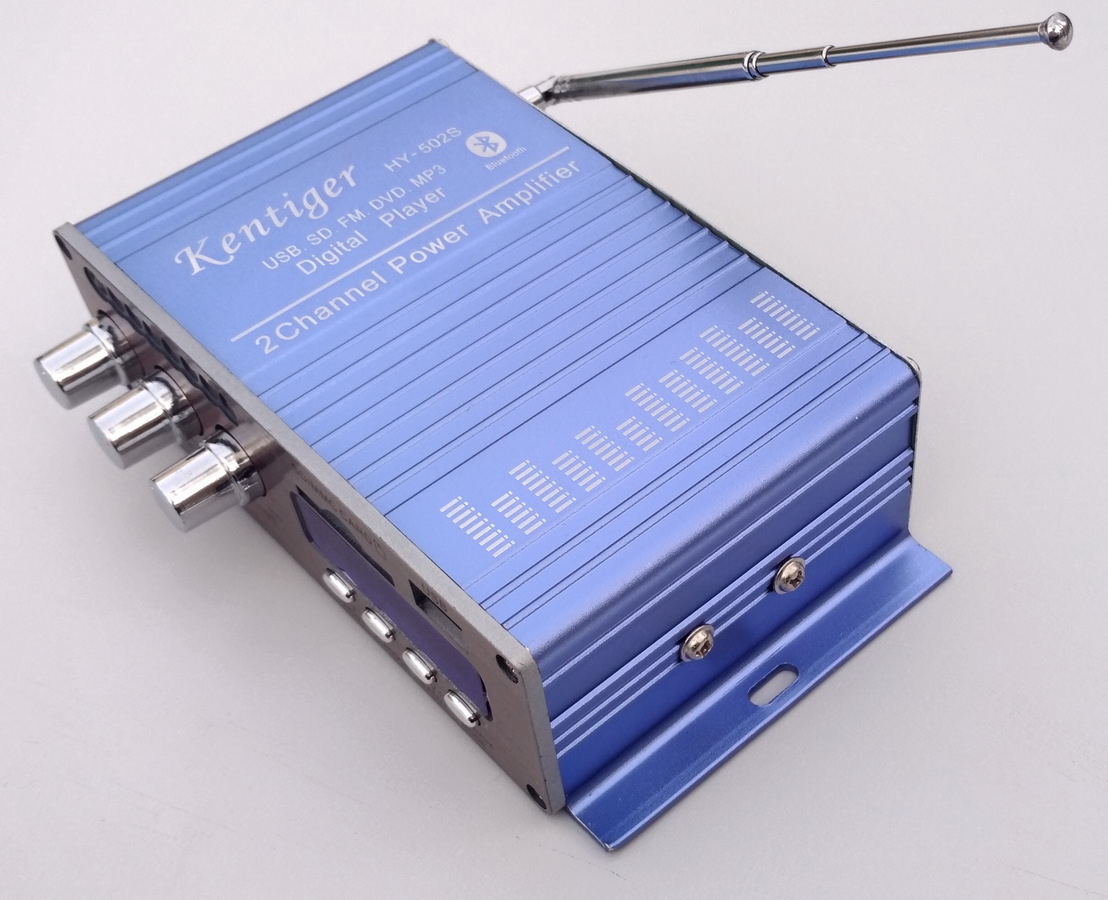

    Основу корпуса усилителя составляет прямоугольная алюминиевая "труба" с пластиковой передней панелью и металлической задней:

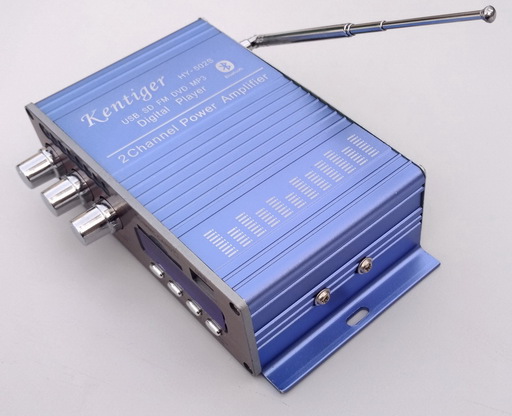

Китайский усилитель -плеер kentiger hy-502s

  Сверху обозначено наименование изделия и некоторые его технические параметры.
  Корпус усилителя одновременно является теплоотводом для микросхемы выходного усилителя мощности. Она прижата внутри усилителя к его правой стенке; и для надежности теплового контакта прикручена двумя винтами, головки которых видны на фотографии.

   "Донышко" усилителя слегка выступает за его пределы и снабжено отверстиями для крепления к какой-либо поверхности. При возможности, это рекомендуется сделать; так как усилитель - очень легкий, и при попытке нажать какую-либо кнопку будет просто "отъезжать" со своего места. Следовательно, либо надо усилитель придерживать рукой, либо закрепить его.

   На лицевой панели усилителя расположены разъемы для цифровых носителей, органы управления и индикации:

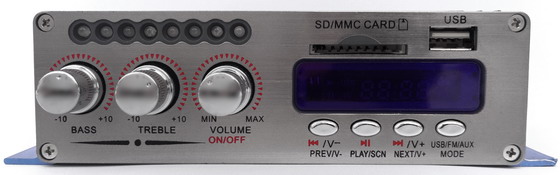

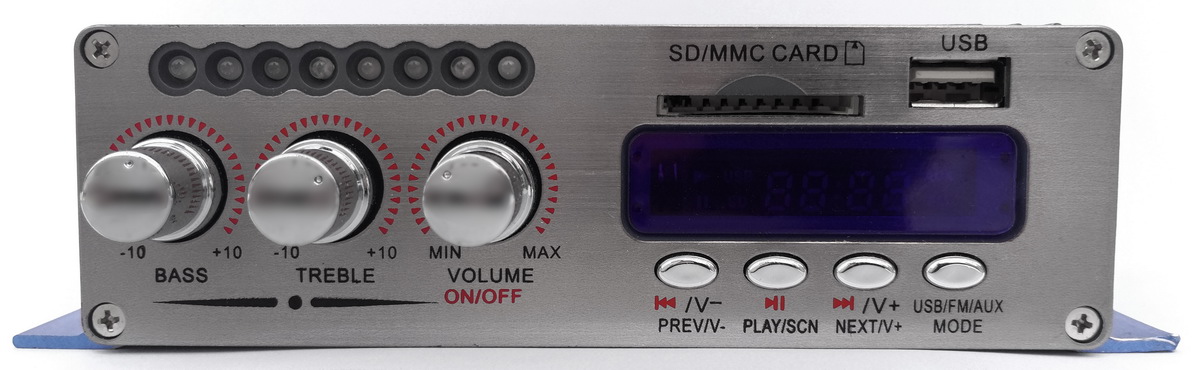

Китайский усилитель для колонок kentiger hy-502s - передняя панель

   Справа внизу расположены кнопки цифрового управления воспроизведением, над ними, за синим стеклом - светодиодные символьные индикаторы и приёмник ИК-сигнала, ещё выше - разъемы для цифровых носителей.
   В разъем для SD/MMC карт можно вставить только полноразмерные карты. Чтобы вставить карту памяти micro-SD, необходимо воспользоваться переходником.

   В левой части лицевой панели находятся три "классических" аналоговых регулятора на основе переменных резисторов: громкость, тембр низких и тембр высоких частот. Регулятор громкости совмещен с выключателем устройства.

   Над ручками аналоговых регуляторов находятся 8 разноцветных светодиодов с чередованием красного, синего и зеленого цветов свечения. Алгоритм их работы прописан жестко и от проигрываемой мелодии не зависит.

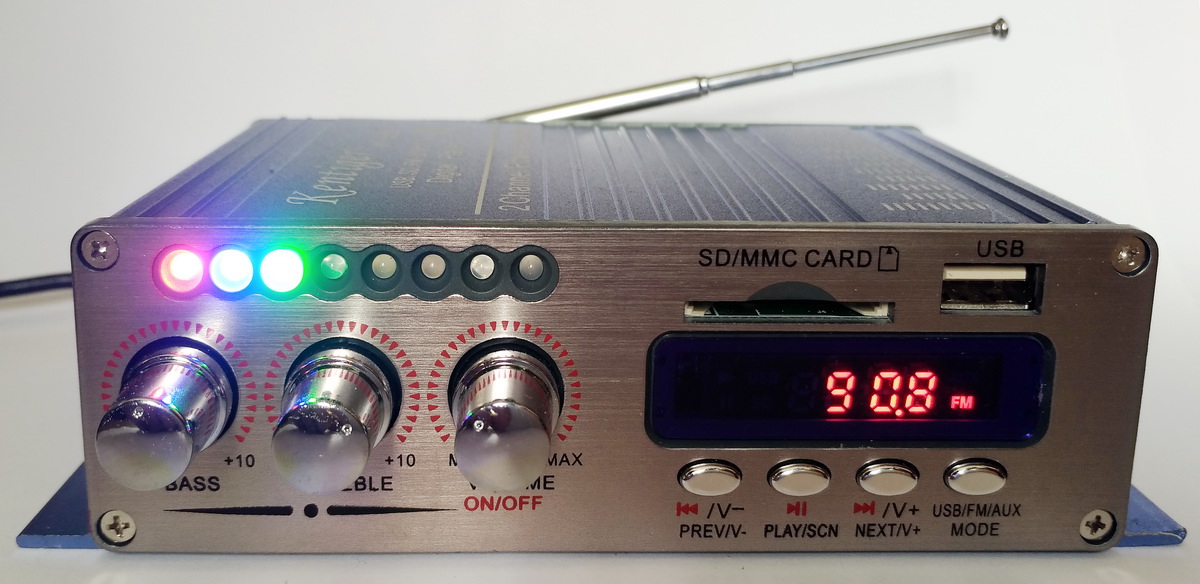

   Так выглядит передняя панель в "боевой" работе (режим FM-радио):

Китайский усилитель для колонок kentiger hy-502s - передняя панель

  При слабом освещении в помещении светодиоды кажутся очень яркими, и возникает труднопреодолимое желание их чем-нибудь заклеить. :)

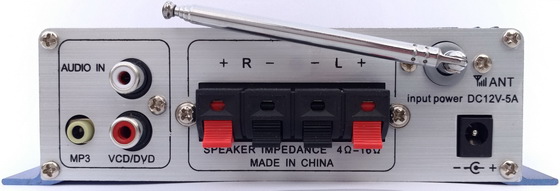

   Теперь перейдем к задней панели:

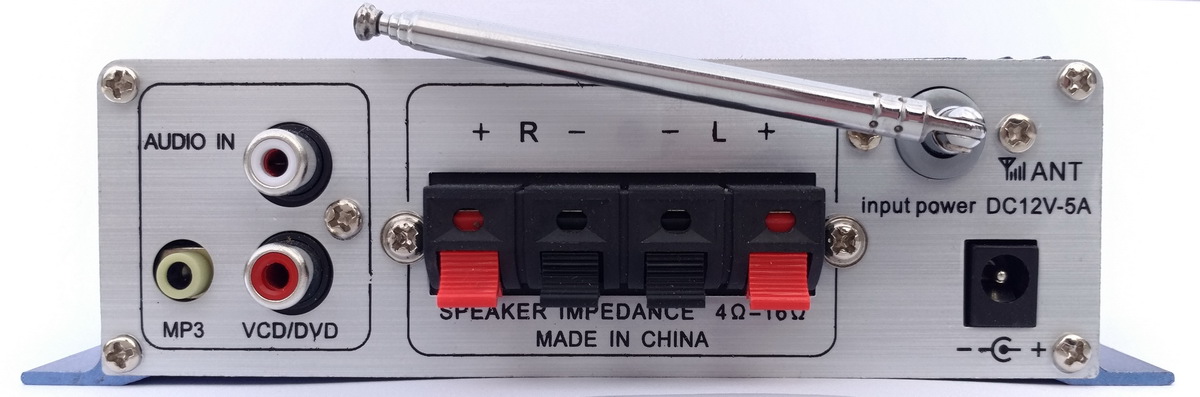

Китайский усилитель для колонок kentiger hy-502s - задняя панель

   Самая заметная часть конструкции со стороны задней панели - телескопическая антенна для FM-радио. В выдвинутом состоянии её длина составляет 25 см.

   В левой части задней панели расположены обычные аналоговые входы: для стандартного джека 3.5 мм и "тюльпаны".
   В центре - не менее стандартные аудиовыходы правого и левого канала с соединителями типа "зажим" под оголенный провод без разъёмов.

   Справа находится крепление телескопической антенны и разъем для подключения источника питания 12 В. Если Вы собираетесь использовать усилитель на полную мощность (2 x 20 Вт), то отдаваемый источником питания ток должен быть 5 А. А если же Вы собираетесь использовать усилитель с не очень большой громкостью, то можно использовать блок питания и с меньшим током. Ряд китайских поставщиков предлагают этот усилитель в комплекте с блоком питания на 3 А.

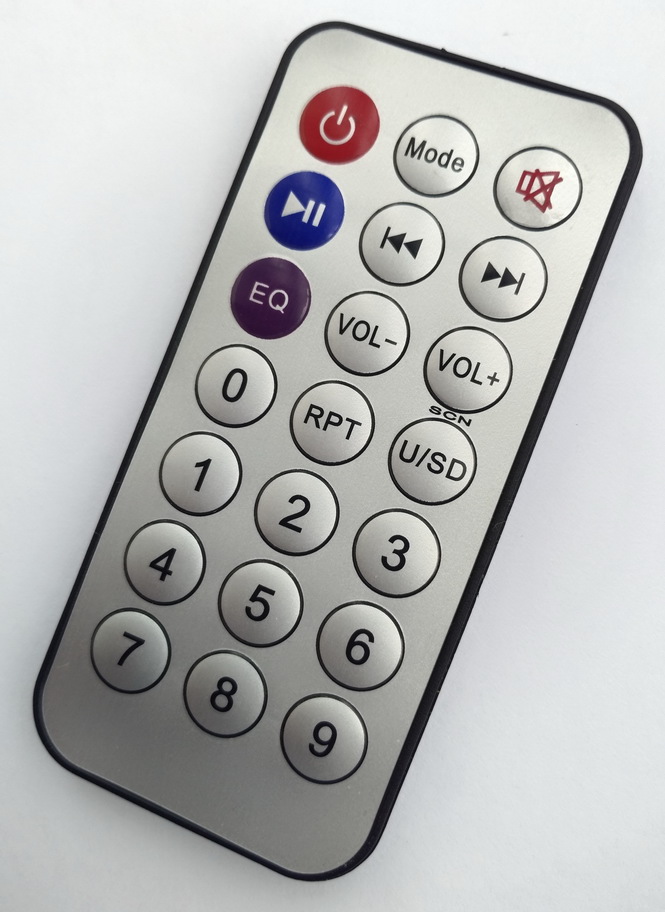

   И, в заключение этой главы, взглянем на пульт дистанционного управления:

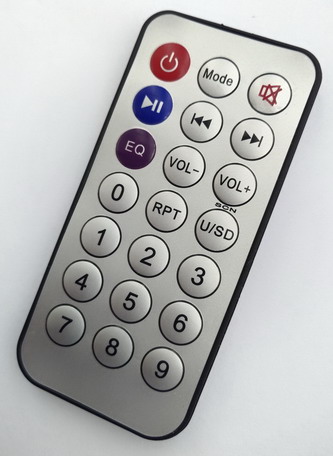

Китайский усилитель для колонок kentiger hy-502s - пульт дистанционного управления

  Функции пульта дистанционного управления достаточно стандартны, но заслуживает отдельного комментария управление громкостью.
   Дело в том, что сигнал в усилителе проходит через два регулятора громкости последовательно: аналоговый (переменный резистор) и цифровой, получающий управления от пульта. Поэтому результат получается мультипликативным. Если хотя бы один из регуляторов установлен в "ноль", то сигнала не будет.



Вскрытие и краткий анализ схемно-технических решений

   Вскрытие (разборка) при необходимости производится не сложно. Достаточно отвернуть все видимые на поверхности винты, кроме 2-х винтов по бокам от телескопической антенны (их можно оставить). Затем конструкция выдвигается в сторону передней панели (вместе с самой панелью).

   Вскрытие показало, что схема построена достаточно грамотно; правда, судя по неровной установке электролитических конденсаторов, набивка элементов осуществлялась вручную. Но пайка - аккуратная; видимо, автоматизированная.

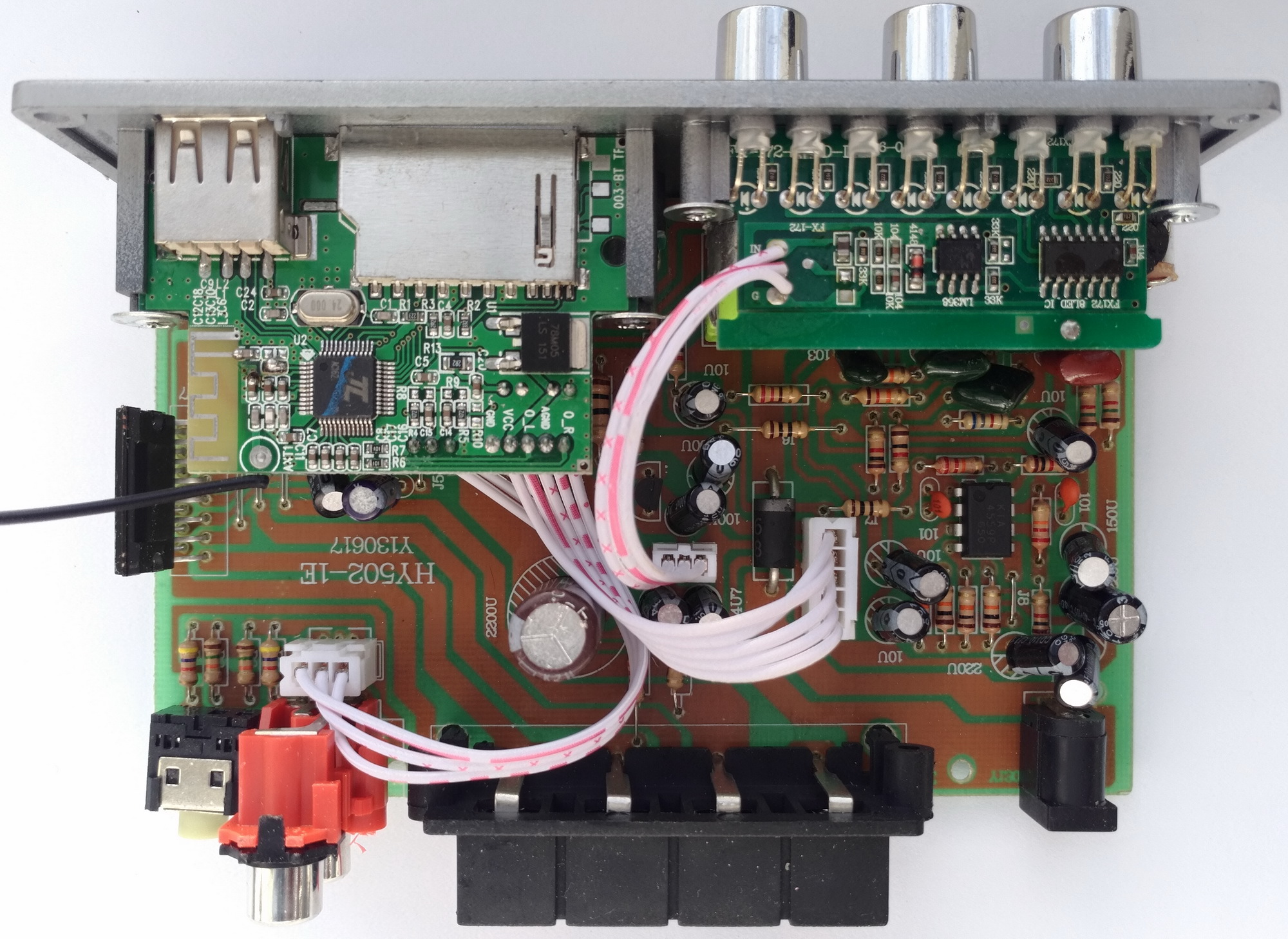

Усилитель-плеер Kentiger HY-502S в открытом (разобранном) виде

   В цепи питания был обнаружен мощный диод. Это - "защита от дурака", т.е. от подачи питания в обратной полярности. Эта вещь - необходимая, но из-за падения напряжения на диоде (около 1 В под нагрузкой) немного снижается КПД системы.

   По питанию установлена блокировочная емкость (конденсатор) 2200 мкФ 16 В. Это - тоже правильное решение. Но из-за него в момент включения будут протекать очень большие токи. Для предотвращения перегрузок и выгорания контактов выключателя рекомендуется включение/выключение производить не штатным выключателем, а отключением блока питания от сети.

   В качестве усилителя мощности используется микросхема TDA7297SA. Это - популярная микросхема для аудио устройств среднего класса, выпускается примерно с 1997 г. Желающие могут ознакомиться с официальными характеристиками и типовой схемой включения микросхемы TDA7297SA (datasheet), PDF, 530 Kb.



Оценка качества работы усилителя в различных режимах

    FM-радио.

   FM-приемник по кнопке поиска может найти и запомнить частоты очень большого числа станций. В Москве он нашел 47 станций, и до предела не дошел. :)

   Качество звучания большинства станций - хорошее, высокий уровень помех оказался только на нескольких наиболее слабых станциях. При этом надо заметить, что уровень помех ощутимо снижается, если импульсный блок питания расположить как можно дальше от самого усилителя (а сейчас выпускаются только импульсные источники питания; аналоговый стабилизированный источник питания (старого образца) найти очень трудно).

    Воспроизведение с носителей (SD-карты, USB-флешки).

  Воспроизведение с носителей начинается автоматически после их вставки, принудительно устанавливать режим воспроизведения с флешки не надо. Но по ходу воспроизведения можно переключиться на другой источник сигнала.
   Усилитель понимает типовой "джентльменский набор" форматов аудио-файлов: mp3, wma, wav, flac (другие не пробовал).
   Правда, на последовательность воспроизведения треков пользователь никак повлиять не может. Предположительно, они воспроизводятся в том порядке, в котором были записаны на носитель.

   Воспроизведение с линейного входа.

   Воспроизведение с линейного входа (обозначенного на задней панели как "MP3" или через "тюльпаны") проблем не имеет. Но для воспроизведения с этого входа надо принудительно переключить усилитель в режим "AUX".

   Воспроизведение через Bluetooth.

   Усилитель виден на смартфоне в списке Bluetooth-устройствах под именем "HY-Bluetooth". Сопрягается без проблем. Можно запускать музыку на смартфоне и слушать через усилитель.
   Дальность связи - нормальная. Работает не только в том же помещении, но и "пробивает" из соседнего (если дверь открыта).



   Окончательный диагноз усилителя-плеера Kentiger HY-502S

   Несмотря на очень небольшую цену, усилитель полностью и качественно выполняет все заявленные функции, и свою цену полностью оправдывает. Общий отзыв об усилителе-плеере Kentiger HY-502S будет положительным.

     Достоинства:

 - воспроизведение сигнала от большого числа источников;

 - высокая выходная мощность;

 - грамотные схемно-технические решения;

 - хорошее качество звука;

 - возможность управления усилителем как "вручную", так и от пульта дистанционного управления;

 - малые габариты и вес.


    Недостатки:

 - отсутствие в стандартном комплекте блока питания, который необходимо приобретать отдельно (у небольшого числа продавцов может и входить в комплект);

 - не выглядит "богато" и/или "фирменно". :)


   Область применения:

   Усилитель может Вам очень пригодится, если у Вас есть "свободные" и при этом более-менее качественные звуковые колонки. Например, они могут остаться от предыдущего "погибшего" музыкального центра; или это могут быть даже "древнесоветские" колонки, многие из которых были весьма качественными (10МАС, S30, S90 (АС35), и др.). За счет этого усилителя Вы можете им дать "вторую жизнь".

   Приобрести усилитель можно на более чем известной китайской площадке AliExpress. (без блока питания, приобретается отдельно).
            Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

   Рекомендации:

   Если Вам реально потребуется от усилителя максимальная мощность, то желательно его немного доработать, чтобы исключить лишние потери. Для этого желательно закоротить диод "защиты от дурака" (но после этого не делать опасных экспериментов), повысить величину блокировочной емкости по питанию и утолщить печатные проводники, по которым текут большие токи (за счет "запараллеливания" обычными проводами).
    Один из вариантов доработки описан, например, нашими
американскими товарищами. Хотя, насчет их предложения по замене микросхемы в регуляторе тембра - это уже "перебор" с сомнительной эффективностью.

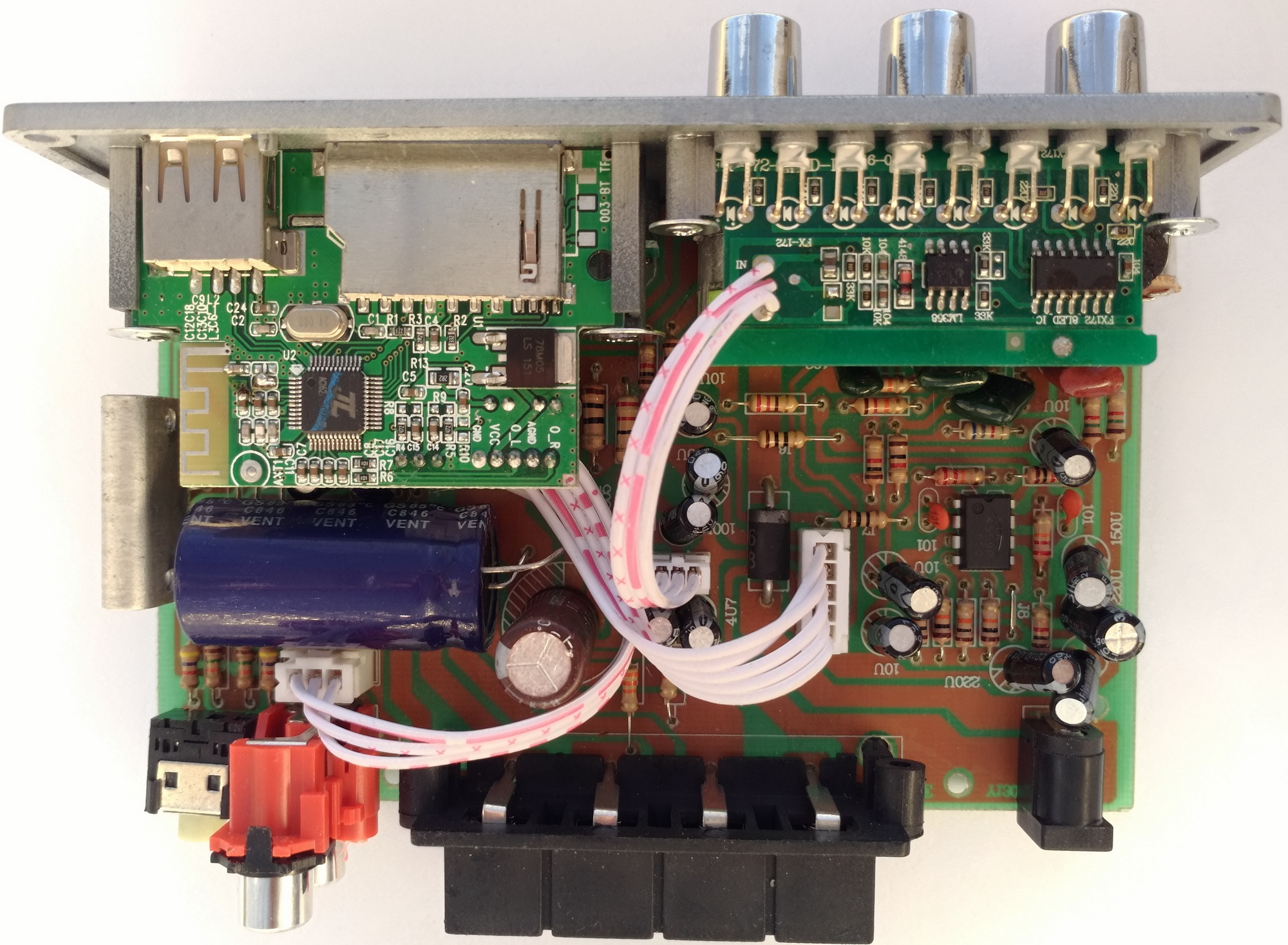

   Как еще вариант, можно в параллель имеющейся блокировочной емкости впаять рядом "набок" еще одну, до 10000 мкФ 16 В:

Моддинг (доработка) усилителя Kentiger HY-502 (Kentiger HY-502)
Конденсатор можно поместить набок рядом с микросхемой усилителя мощности (слева на фото). Отверстий для этого дополнительного конденсатора в плате не предусмотрено, но их не сложно просверлить/"проковырять" самостоятельно. :)
(кликнуть для увеличения)

   Кстати, если у Вас есть желание совсем отключить светодиодную подсветку, то достаточно просто вытащить трехпроводной шлейф, идущий от платы со светодиодами, из основной платы.



   Искренне Ваш,
   Доктор

18 февраля 2017 г.
