Усилитель для наушников своими руками

Предисловие

Усилитель для наушников - вещь нужная и полезная. В этом может убедиться каждый, кому доводилось слушать музыку в шумном транспорте, или если просто попадались "тихие" треки безотносительно внешних шумов (а с внешними шумами их прослушивание становится не просто некомфортным, а вообще невозможным).

Усилители для наушников есть в продаже, но вот цена их, мягко говоря, завышена (даже у самых простых).

В этой статье рассмотрим процесс сборки усилителя для наушников с автономным питанием из самых недорогих и условно-бесплатных деталей.

Оглавление

1. Компоненты для сборки усилителя для наушников своими руками


2. Изготовление усилителя для наушников


3. Окончательный диагноз и возможные доработки

Компоненты для сборки усилителя для наушников своими руками

Автономный усилитель для наушников должен содержать следующие компоненты: собственно усилитель, аккумулятор, контроллер заряда-разряда аккумулятора, и, конечно же, корпус.

В качестве собственно усилителя была выбрана готовая плата, рассмотренная ранее в этом обзоре:

К её достоинствам следует отнести возможность регулировки усиления и высокую выходную мощность, а к недостаткам - довольно-таки средние технические параметры качества звука (вполне пригодные, впрочем, для большинства слушателей).

Самая существенная проблема оказалась с подбором корпуса для усилителя: готового корпуса для выбранной платы на Алиэкспресс нет (да и вообще нигде нет). Представленные в продаже корпуса - либо слишком маленькие, либо слишком большие (но это лучше, чем слишком маленькие).

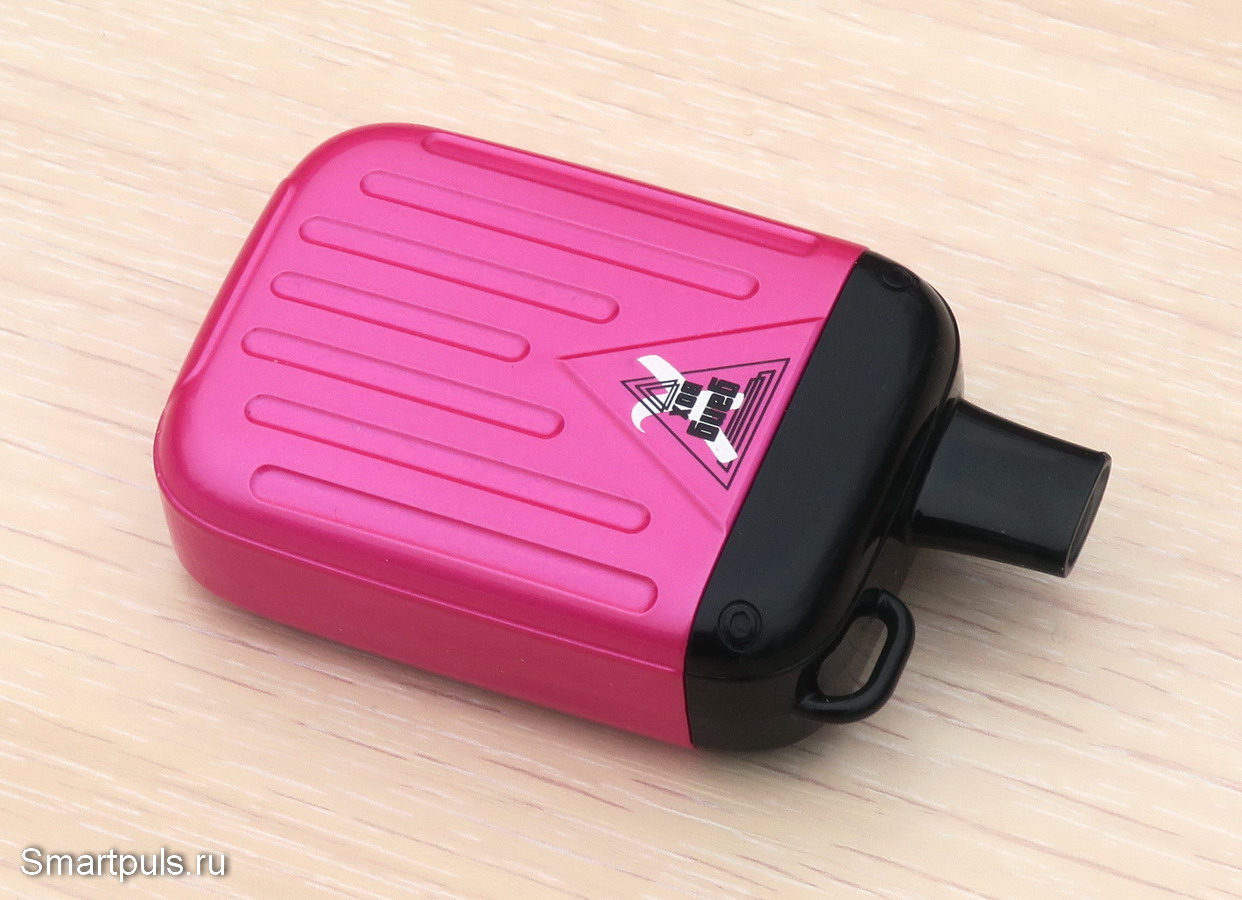

И тут пришло озарение: использовать корпус от вейпа с возможностью подзарядки аккумулятора! После осмотра экземпляров вейпов у знакомых курильщиков был выбран самый "жирненький"; он и перешел ко мне в дар после израсходования курительной жидкости:

Именуется этот вейп "Gang X Box". Возможно, существуют и другие подходящие вейпы (т.е. достаточно крупные и с лёгкой разборкой).

Плюсом такого варианта является наличие готового аккумулятора неплохой ёмкости и контроллера заряда.

Поскольку предполагается, что выполнять доработку корпуса будет достаточно рукодельный пользователь, то процесс доработки корпуса вейпа опишу лишь в общих чертах.


Изготовление усилителя для наушников

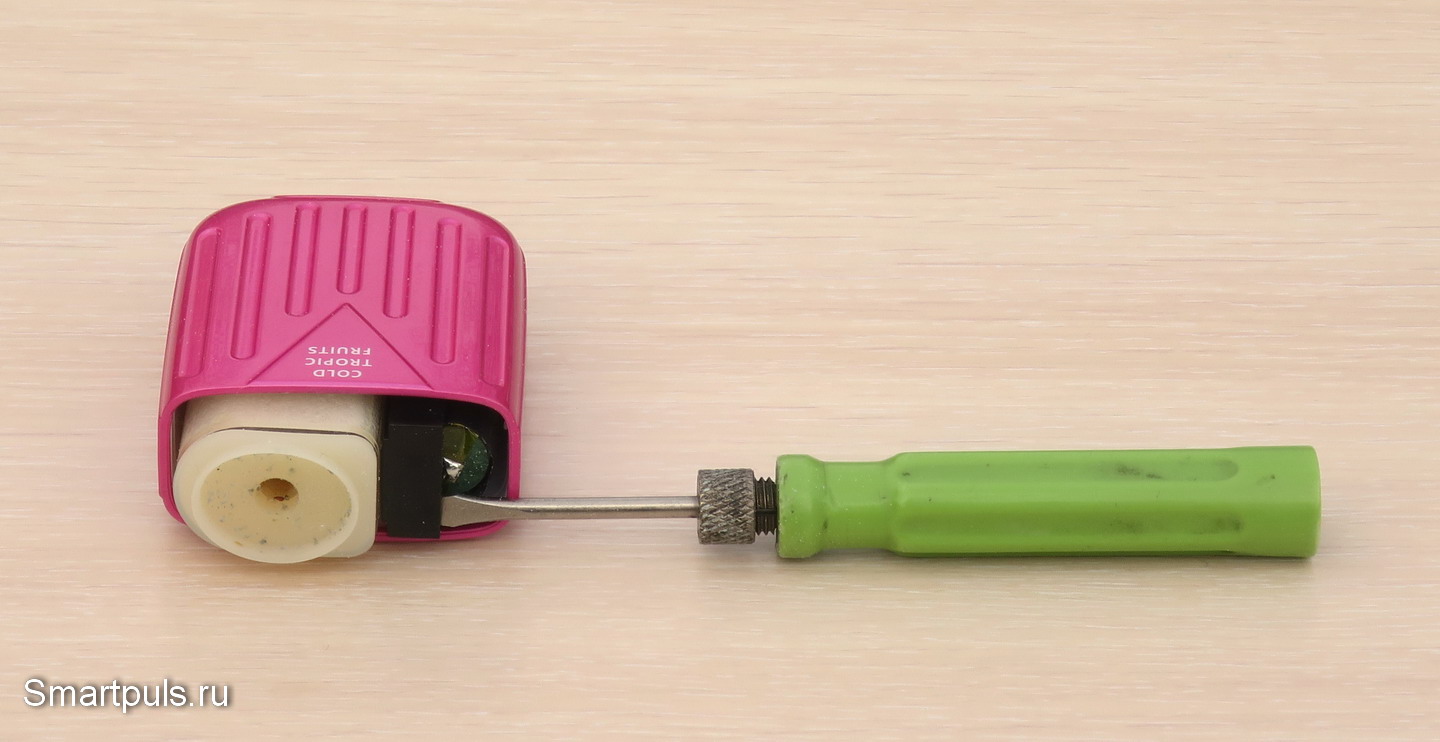

Вскрытие вейпа проводится снятием его верхней крышки банальным силовым наклоном мундшрука вбок. Можно первоначально образовавшуюся небольшую щель расширять отвёрткой или иным предметом; но аккуратно, чтобы не испортить внешний вид корпуса.

Затем извлекаем начинку вейпа, при этом аккумуляторную часть не подталкиваем со стороны разъёма, а подтягиваем отвёрткой вверх со стороны мундштука.

Рамка аккумуляторной части держится на защелках по бокам. Чтобы было легче её вытянуть, сжимаем вейп со стороны узких граней.

Резервуар для курительной жидкости и нагревательную часть отрезаем и выбрасываем.

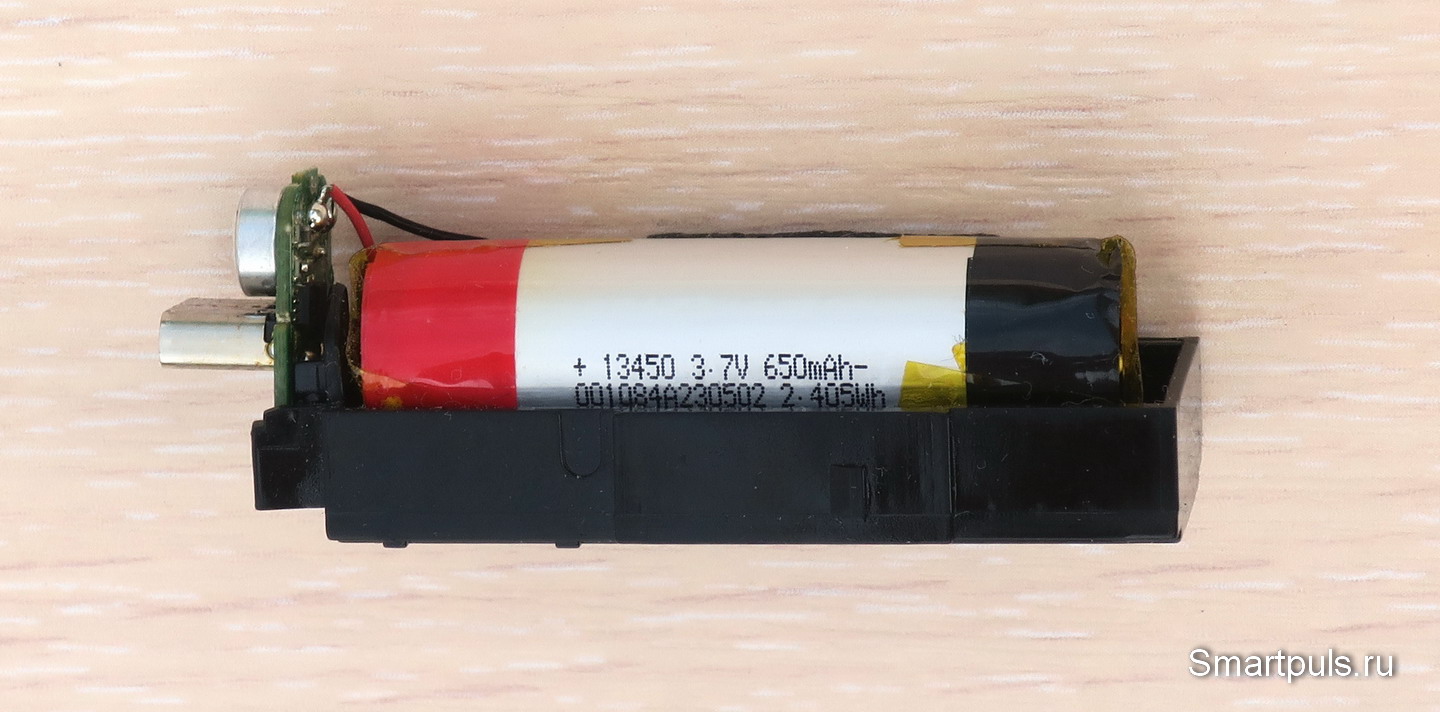

Вот как выглядит аккумуляторный отсек (платка контроллера уже слегка выдвинута):

Ёмкость аккумулятора - 650 мАч, великолепно!

Платка контроллера держится на своём месте благодаря малозаметным, но прочным защёлкам. Работаем отвёрткой с приложением силы, но аккуратно!

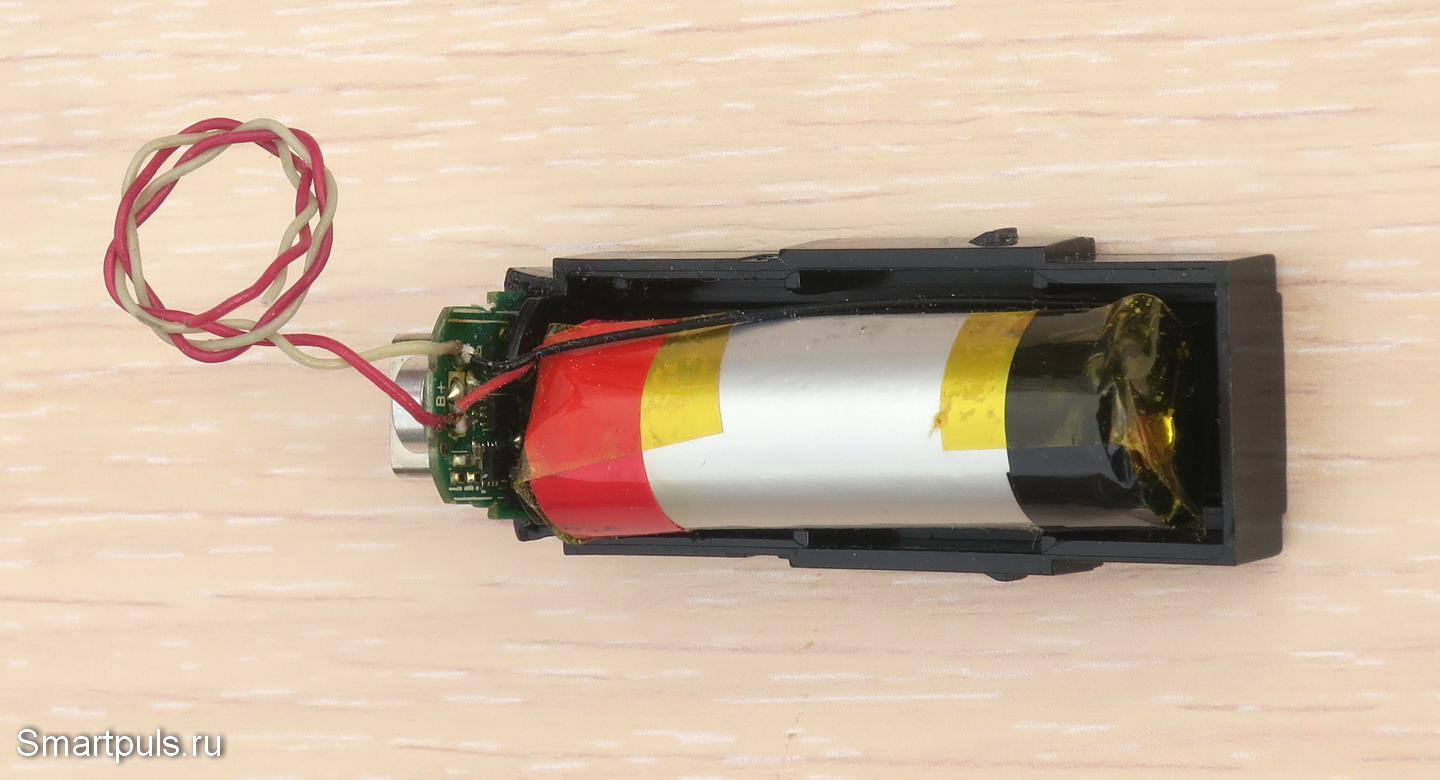

Теперь припаиваем проводники питания платы усилителя к тем контактам платки контроллера, куда подключен аккумулятор:

Далее дорабатываем крышку вейпа. Мундштук отпиливаем полотном, оставшееся отверстие рассверливаем до такого диаметра, чтобы в него проходила ручка регулировки громкости. Ручку, к сожалению, придётся добывать самостоятельно; я использовал ручку регулировки громкости от "убитой" совсем компьютерной колонки.

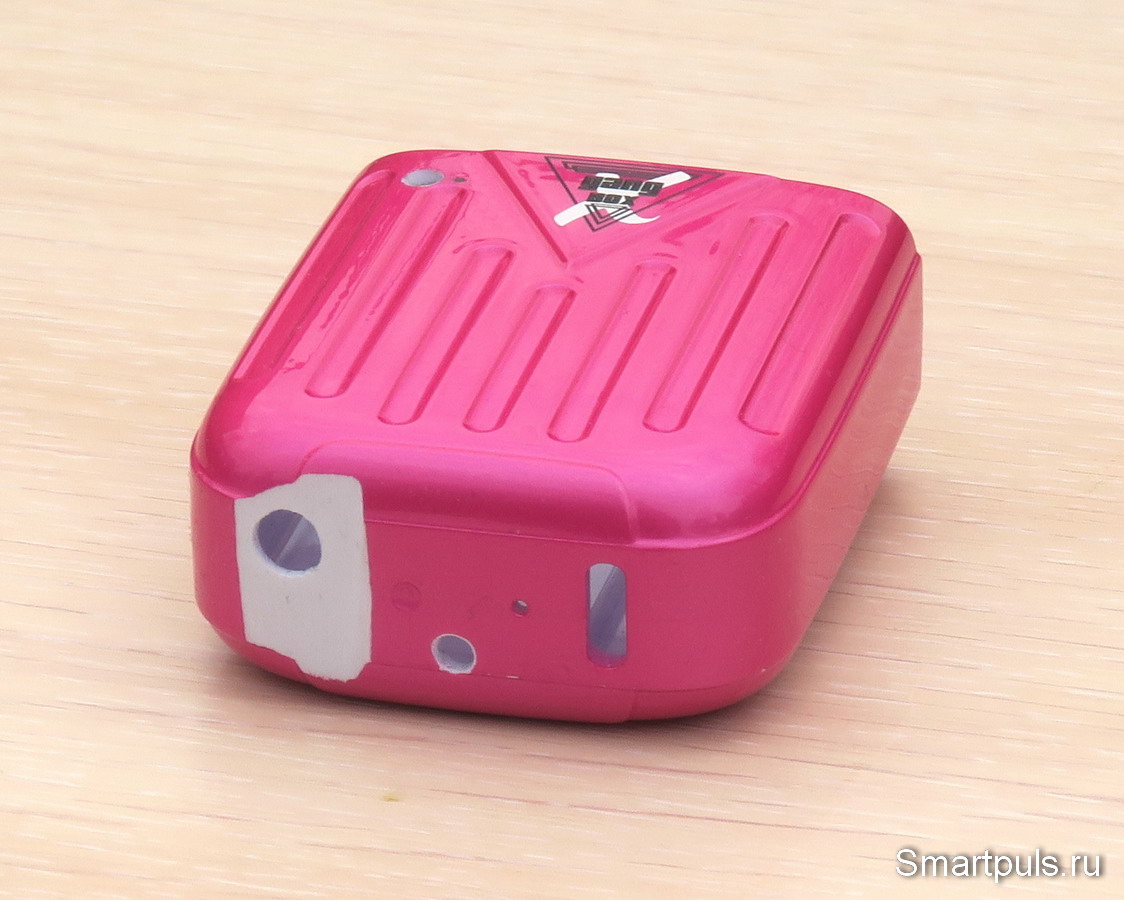

Далее примеряем плату и определяем места сверления корпуса для выходного разъёма, для крепежа платы и для входного кабеля. После сверления получаем такую конструкцию:

Самое большое отверстие в донышке - для выходного разъёма платы усилителя для наушников; отверстие поменьше - для кабеля входного сигнала; а отверстие слева вверху на широкой боковой поверхности (почти у углу) - для крепления платы усилителя.

Рядом с большим отверстием напильником стёсана часть донышка, это сделано по ошибке. Первоначально кончик выходного разъёма платы усилителя не доставал до уровня нижней поверхности донышка, и я его немного стесал (иначе мог быть плохой контакт при подключении разъёма наушников.

Но сделал я это зря. Оказалось, что правильному положению платы мешали два ребра жесткости внутри вейпа, их надо было аккуратно выломать (конструкции это не повредило бы). Кроме того, надо было спилить уголок платы усилителя (примерно на 1.5 мм), который упирался во внутреннее скругление корпуса вейпа.

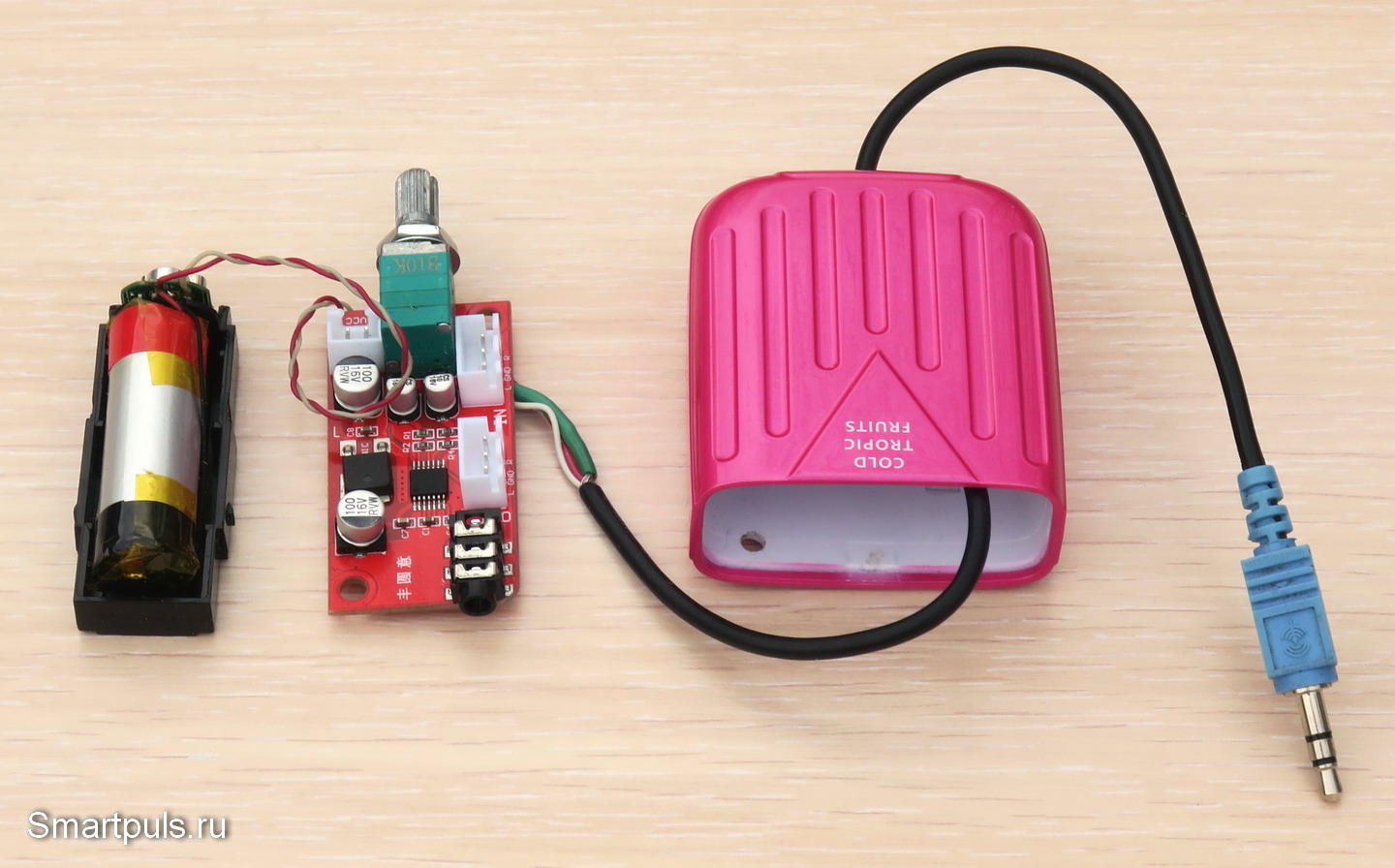

Теперь продеваем в корпус кабель для входного сигнала, и все электрические элементы перед окончательной упаковкой спаиваем друг с другом:

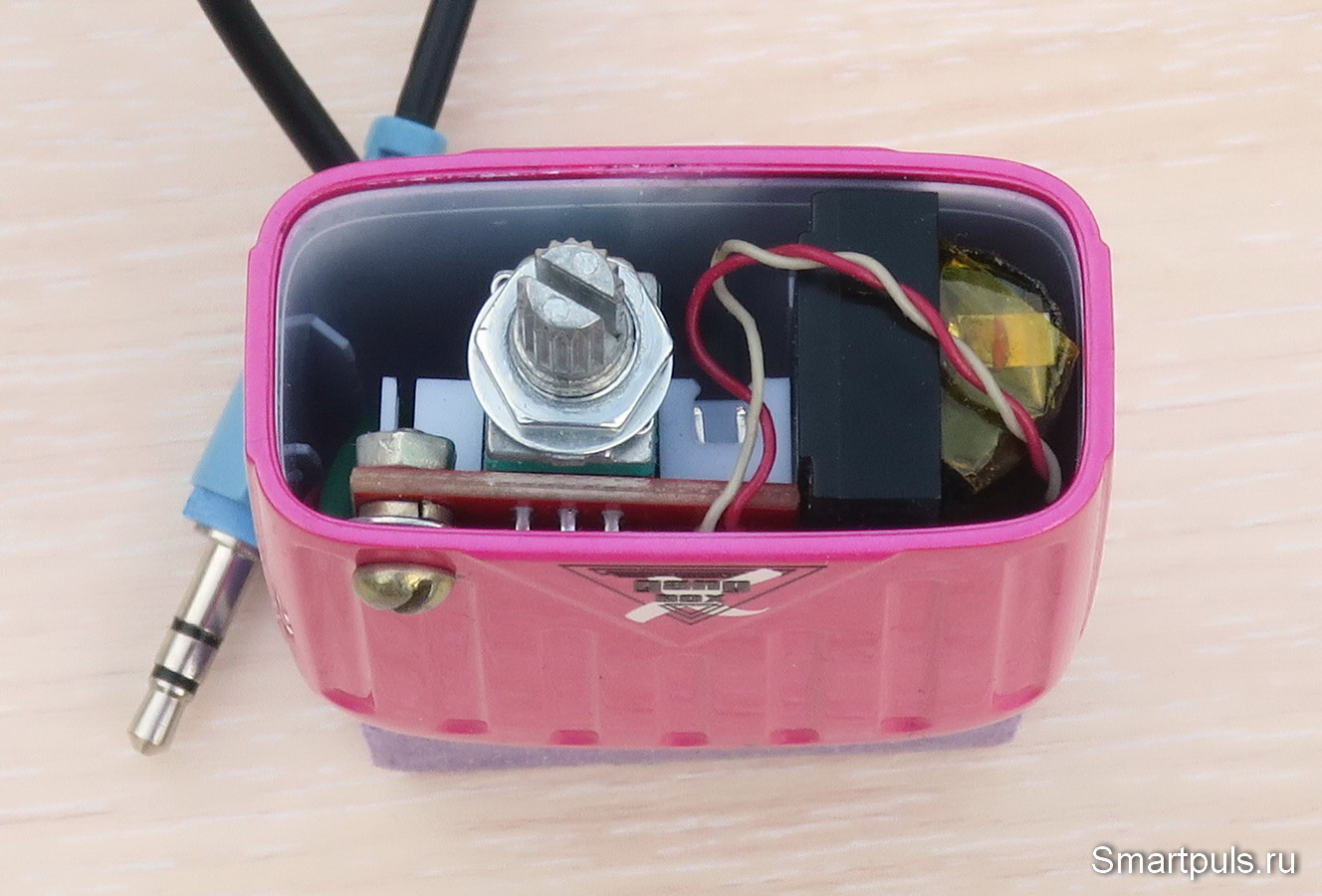

Теперь собираем всё вместе:

Хотя плата усилителя для наушников закреплена всего одним винтом, держится на своём месте она очень прочно. Чтобы регулятор громкости занял своё место на средней линии корпуса, между платой усилителя и корпусом на винт было нанизано необходимое количество шайб.

Чтобы крышка вейпа могла встать на своё место, выпиливаем в ней полукруглый вырез в том месте, где ей мешает винт с шайбами.

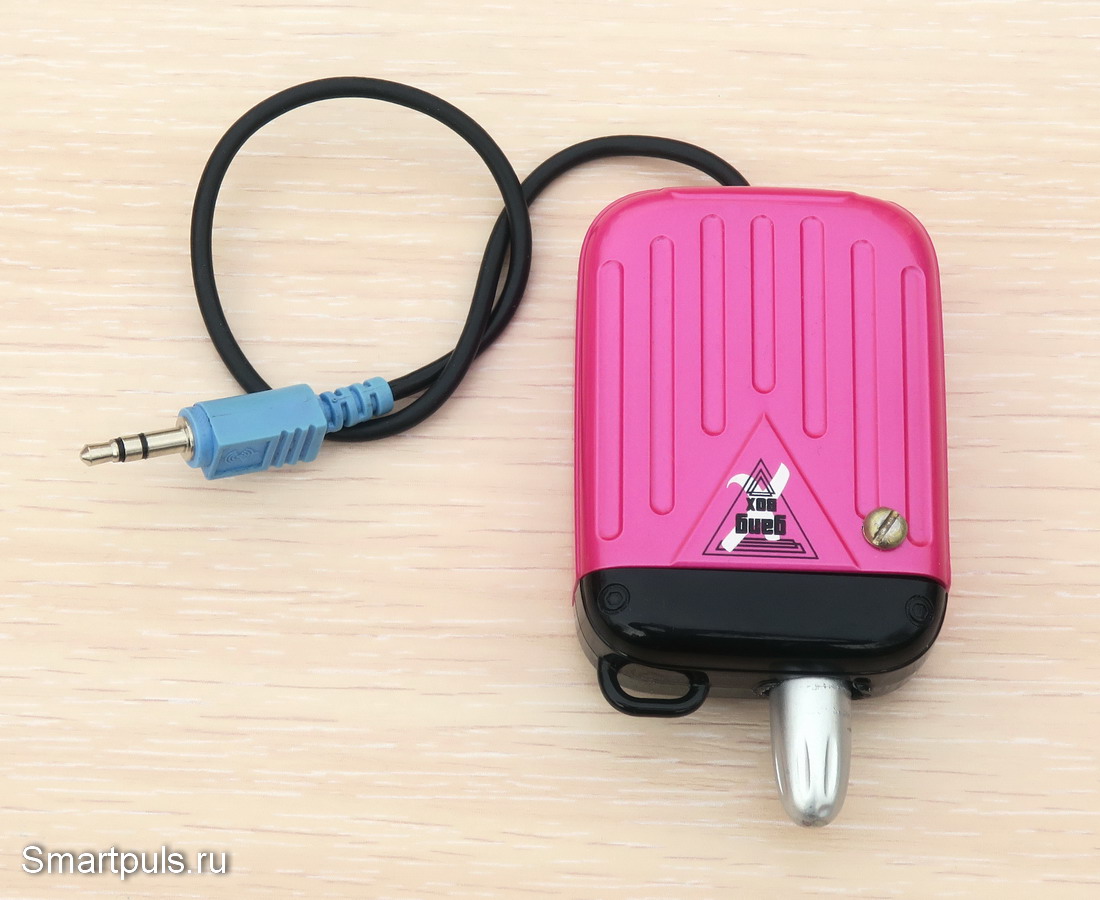

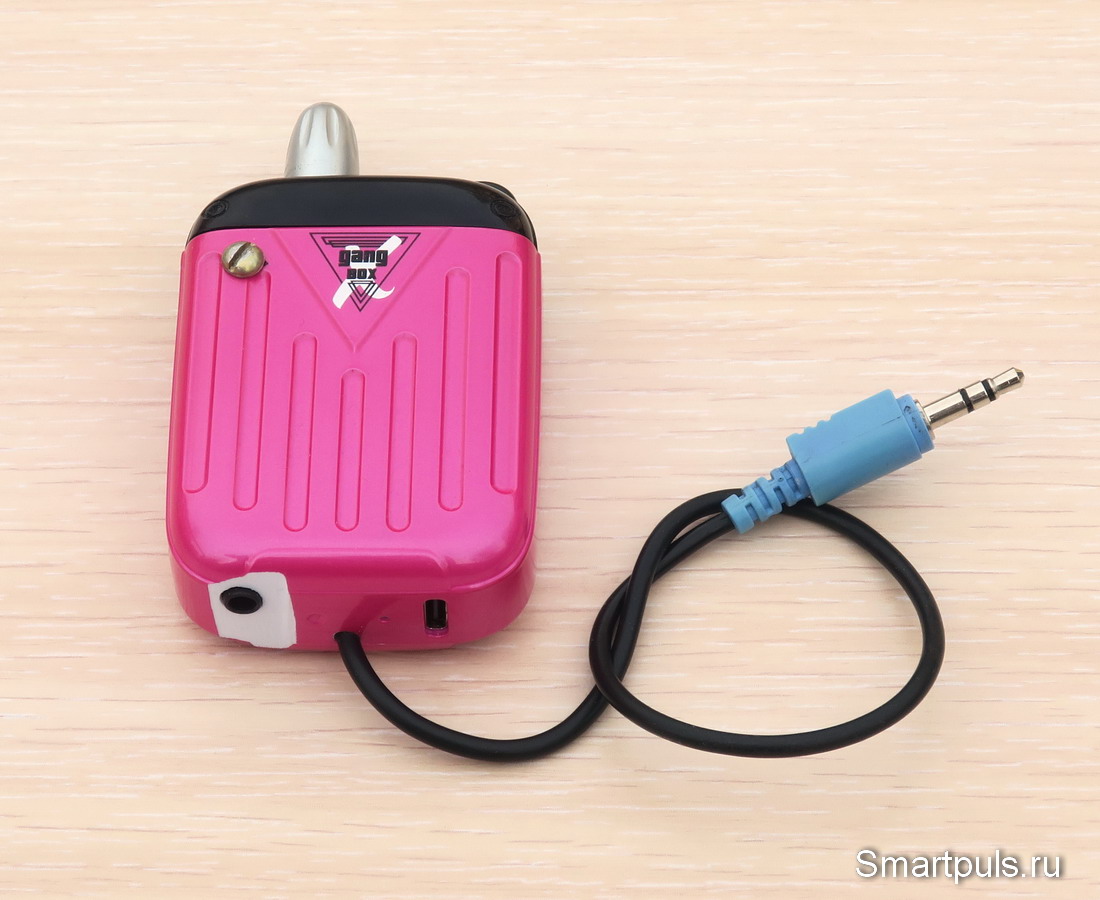

Теперь надеваем на переменный резистор ручку и окончательно собираем усилитель для наушников (вид спереди и сзади):

Устройство получилось даже не лишенным гламура, если не считать зазря сделанной залысины в районе выходного разъёма. :) Но я эту залысину закрасил розовым маркером, чтобы она не так сильно бросалась в глаза.

Испытания подтвердили характеристики согласно тем, которые были определены в тесте платы усилителя для наушников как таковой.

Если совсем коротко: АЧХ - хорошая, низы и верха не заваливает. Выходная мощность - тоже отличная; а если ещё к тому же подключенные наушники имеют высокую отдачу, то просто рвут перепонки на куски. :)

С наушниками типа "затычки" барабанные перепонки не рвёт, но играет очень громко.

Окончательный диагноз и возможные доработки

Этот усилитель для наушников, сделанный своими руками, хотя и хорошо работает, на самом деле он получился лишь в самой минимальной конфигурации.

Что же ещё ему не хватает?!

Во-первых, из-за относительно большого падения напряжения на внутреннем стабилизаторе AMS1117 платы усилителя, составляющем чуть больше 1 В, усилитель получает питание не 3.3 В, как должен был, а только 2.6 В (если исходить из номинального напряжения аккумулятора 3.7 В). Отсюда - некоторое падение выходной мощности относительно возможной.

По этим причинам желательно модернизировать систему питания платы, например, вместо стабилизатора AMS1117 установить какой-либо другой с малым падением напряжения (LDO - Low Drop Out). Хотя в отдельных кругах почему-то и AMS1117 тоже относят к таковым, но это зря. :)

Как вариант, можно установить малогабаритный понижающе-повышающий импульсный преобразователь напряжения, выдающий на выходе 3.3 - 3.6 В независимо от напряжения на аккумуляторе.

Во-вторых, устройство имеет контроллер заряда аккумулятора, но не имеет контроллера разряда. Из-за этого при длительной эксплуатации усилителя без подзарядки возможен уход аккумулятора в состояние глубокого разряда; что сокращает срок его службы. Казалось бы, аккумулятор - дармовой, чего из-за него переживать-то?!

Но с его заменой придётся повозиться: надо не только выломать где-то подходящий по габаритам аккумулятор, но и поработать над его установкой.

Решение проблемы - добавить к аккумулятору плату защиты, например, описанную в этом обзоре.

В-третьих, предыдущая проблема усугубляется тем, что усилитель не имеет индикации включения; из-за чего можно аккумулятор довести до глубокого разряда, просто забыв усилитель выключить после употребления.

Решение проблемы - добавить маленький светодиод с резистором в цепь питания. Заодно по яркости свечения светодиода можно будет в какой-то степени судить о степени разряда аккумулятора.

Но это всё, конечно, лишь пожелания. Изготовленным описанным выше способом своими руками усилителем для наушников можно пользоваться и просто "как есть".

Купить применённую в устройстве плату усилителя можно на Алиэкспресс, например, у этого продавца (а также у многих других). Цена на дату обзора - около $3.
