Нестандартный вариант ремонта Bluetooth-колонки с заменой micro-USB на USB Type-C

В этой статье рассмотрим замену отвалившегося в Bluetooth-колонке разъёма micro-USB на прогрессивный разъём USB Type-C (далее для краткости USB-C).

Однако же, из-за нехватки места под установку USB-C прямо на месте отвалившегося micro-USB, он будет установлен по-другому: вместо неиспользуемого разъёма USB-A, предназначенного на колонке для проигрывания музыки с USB-флешки. Этот разъём работал вполне нормально, просто им никто не пользовался: колонка использовалась для воспроизведения музыки либо с карты памяти, либо по каналу Bluetooth.

То есть, такой метод ремонта устроит не всех пользователей, но, определённо, большинство из них.

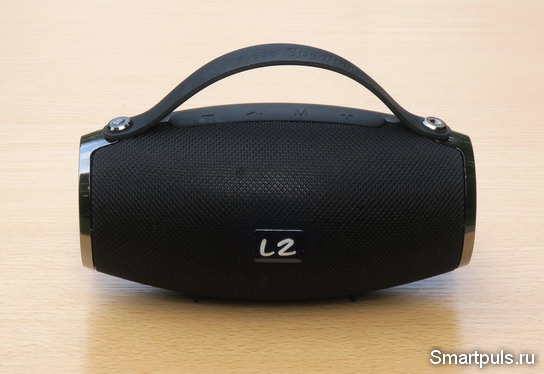

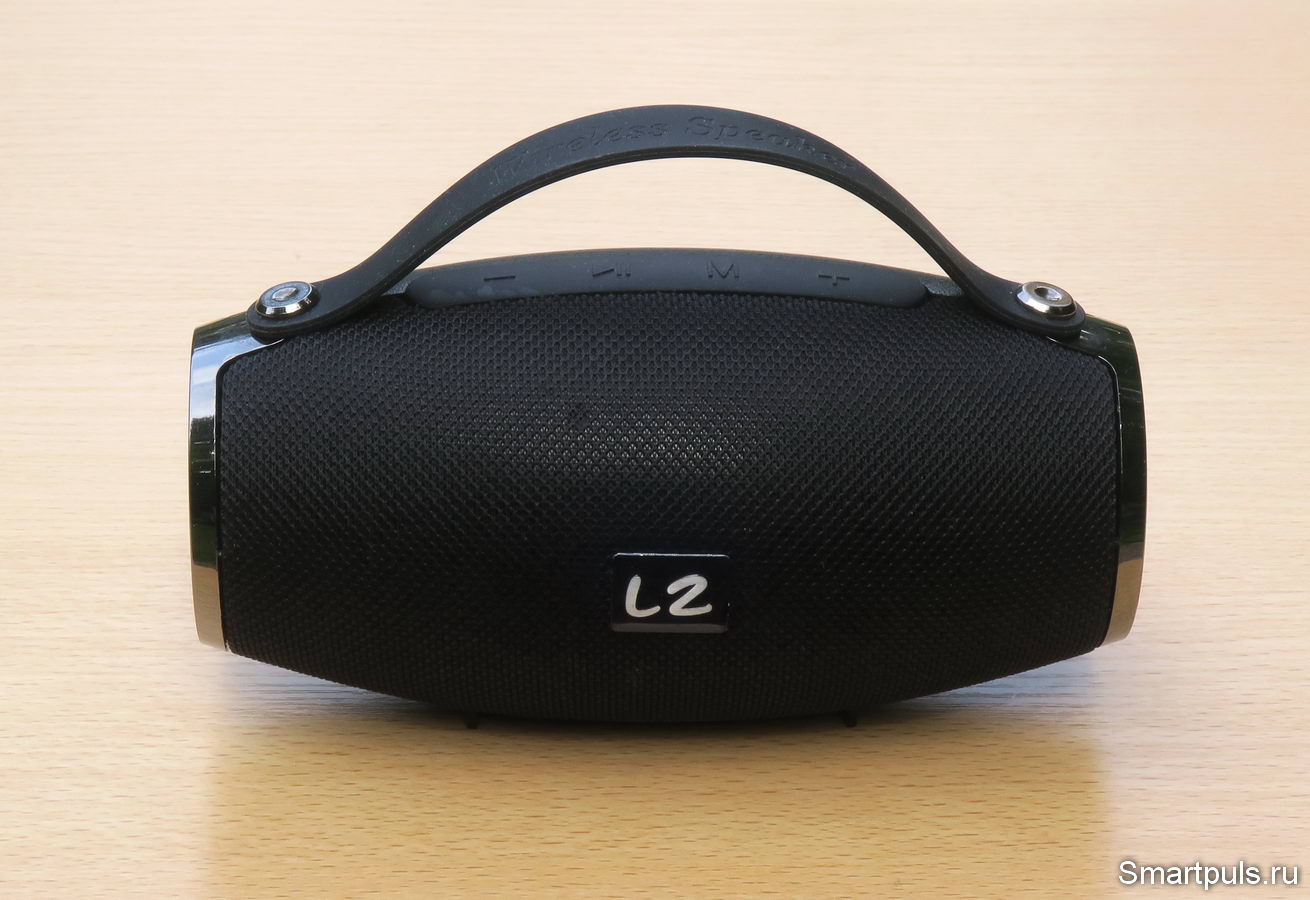

В ходе работы была отремонтирована китайская Bluetooth-колонка L2, Wireless Speaker E16 mini:

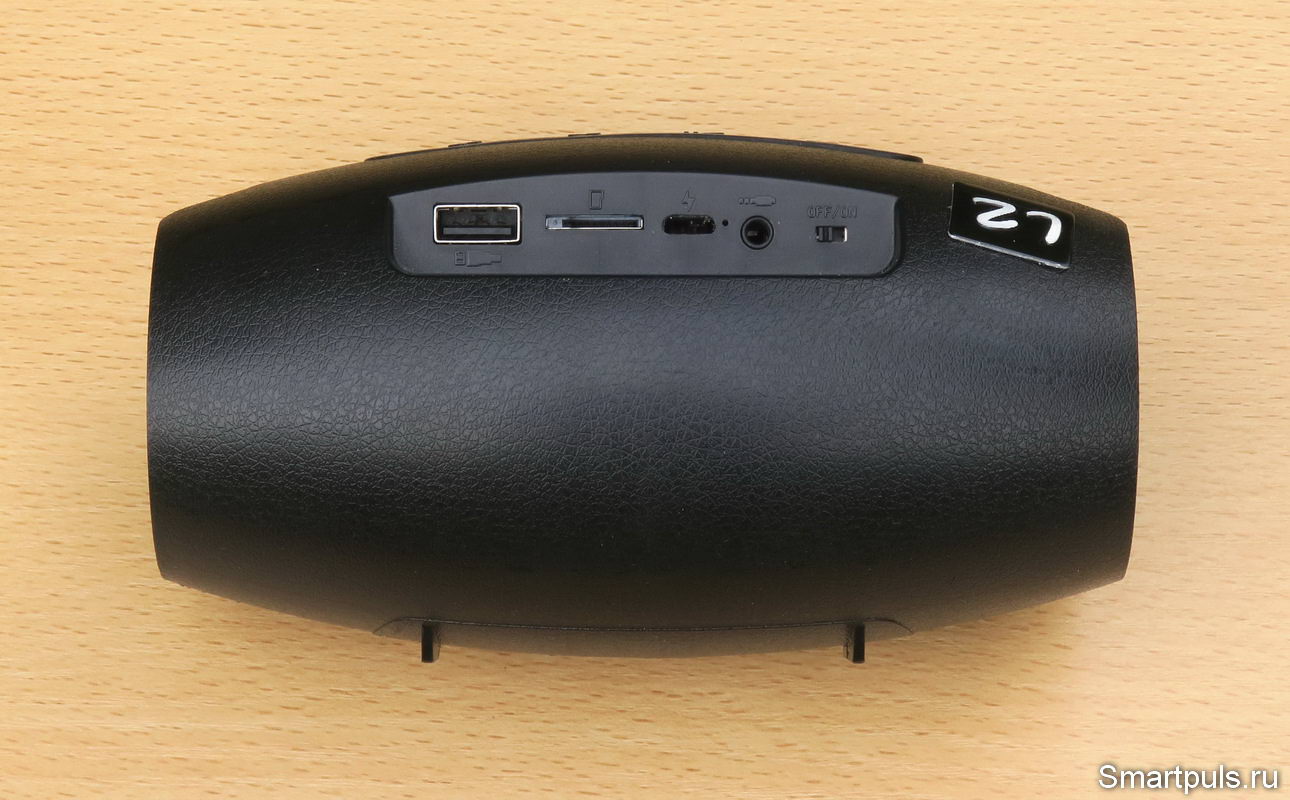

Вид колонки с обратной стороны (без ручки):

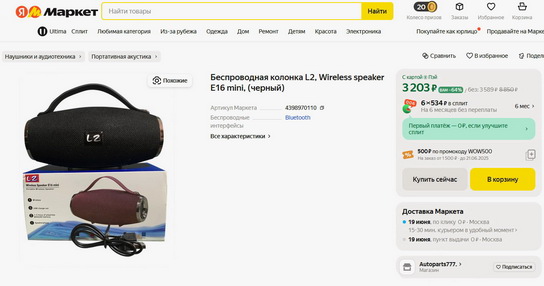

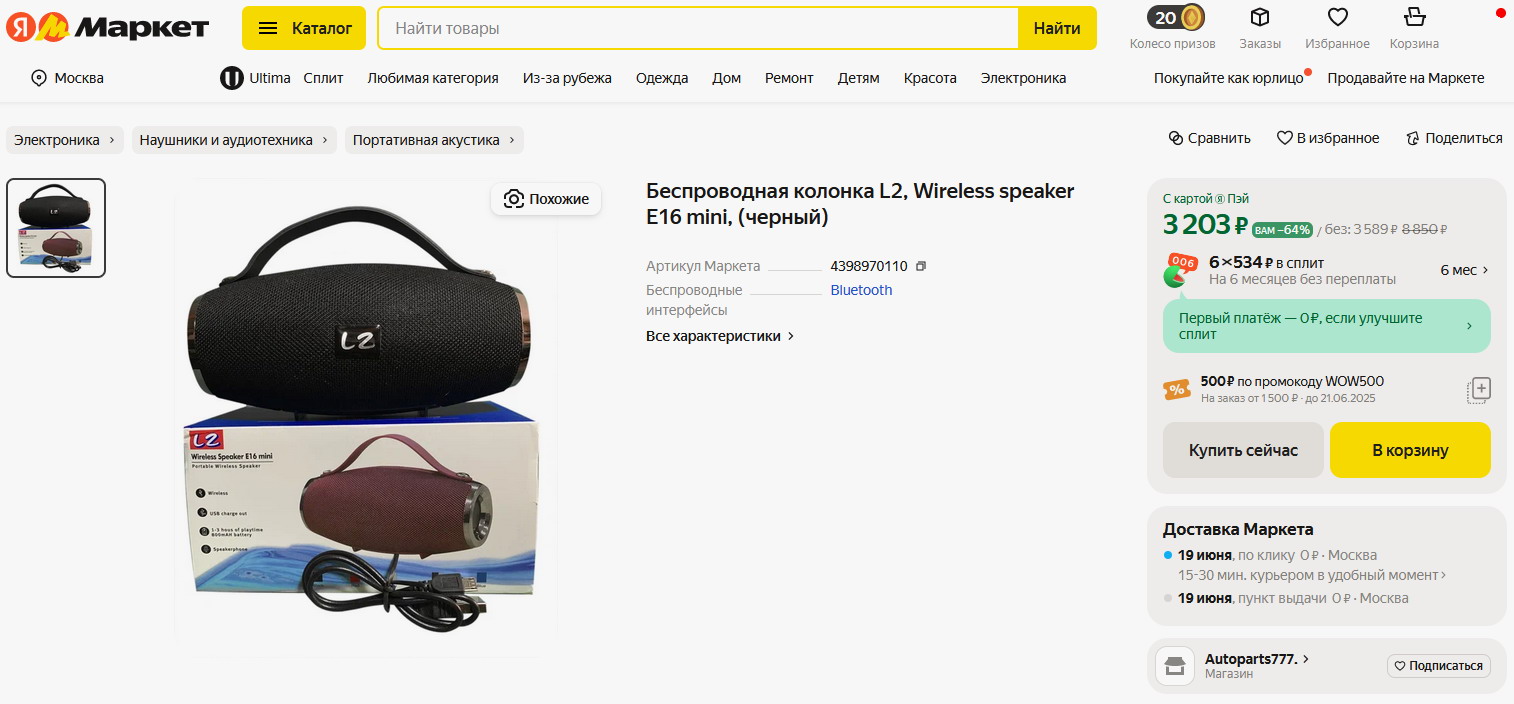

Производитель L2 (иногда из-за схожести начертания именуемый LZ) относится к третьему или четвёртому эшелону китайских производителей, но, тем не менее, его колонки почему-то стоят довольно дорого как на российских, так и на зарубежных маркетплейсах.

В принципе, все китайские недорогие Bluetooth-колонки делаются на элементной базе и с динамиками примерно одного уровня, так что ничего особо хорошего или плохого от этой колонки ожидать не следовало. Тем не менее, вскрытие колонки показало в данном случае недопустимое разгильдяйство в форме запредельной экономии производителя. Ладно, обо всём по порядку.

Оглавление

1. Разборка Bluetooth-колони L2


2. Стратегия ремонта Bluetooth-колонки


3. Замена разъёма микро-USB на USB Type-C


4. Итоги и выводы

Разборка Bluetooth-колонки L2

В целом разборка колонки делается довольно легко (колонка собрана почти без клея), и её ремонтопригодность можно оценить на 9 баллов из 10 возможных.

Боковые шайбы, скрепляющие конструкцию в целом, держатся на столбиках со стороны шайб и отверстиях со стороны основной части корпуса. Клея здесь нет, столбики удерживаются силой трения, хотя и довольно прочно. Аккуратно покачивая шайбы, снимаем их.

Решетка динамиков держится точно также; только для её съема немножко её выталкиваем, обходя отверточкой по кругу со всех сторон (основное усилие - со стороны торцов).

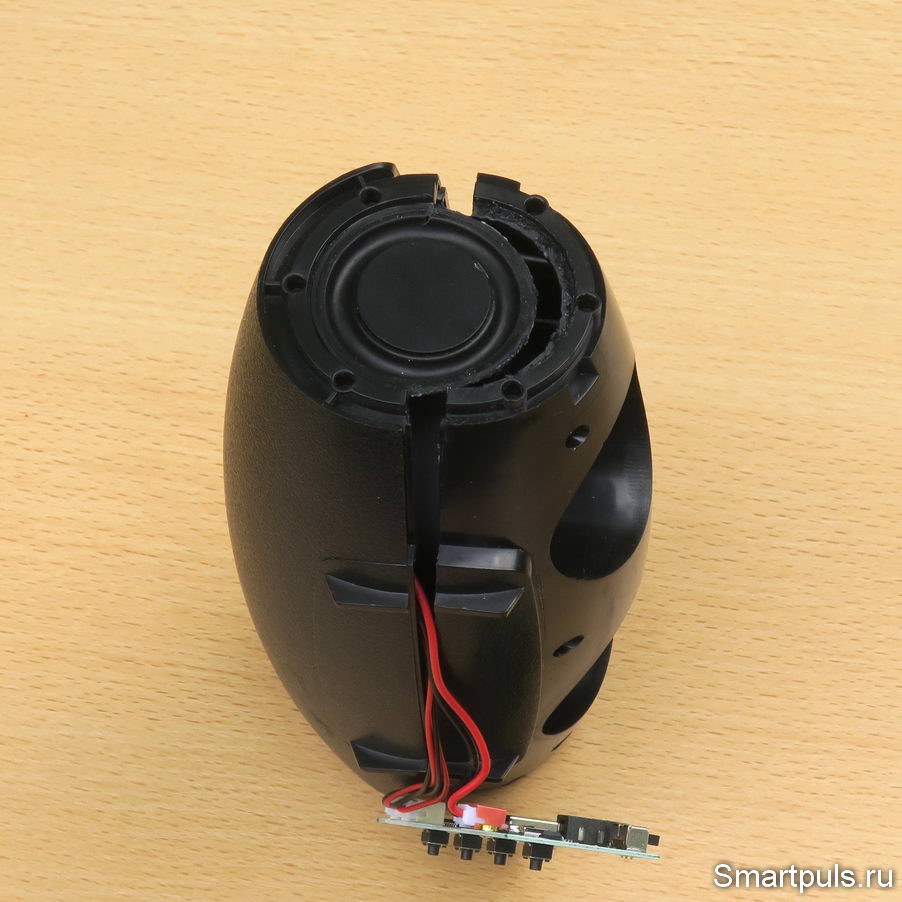

Теперь тонкой длинной отвёрткой откручиваем 6 шурупов в углублениях передней панели, и... убеждаемся, что половинки корпуса не хотят разъединяться!

А происходит это потому, что с торцов колонки приклеены басс-рефлекторы (пассивные излучатели), которые наклеены одновременно на обе половинки колонки, и потому не дают им разъединиться.

Их надо по краю одной из половинок колонки буквально отскрести ножом. Если сделать это достаточно аккуратно (не порвав и не порезав сами излучатели), то впоследствии при сборке колонки их можно будет просто приклеить обратно.

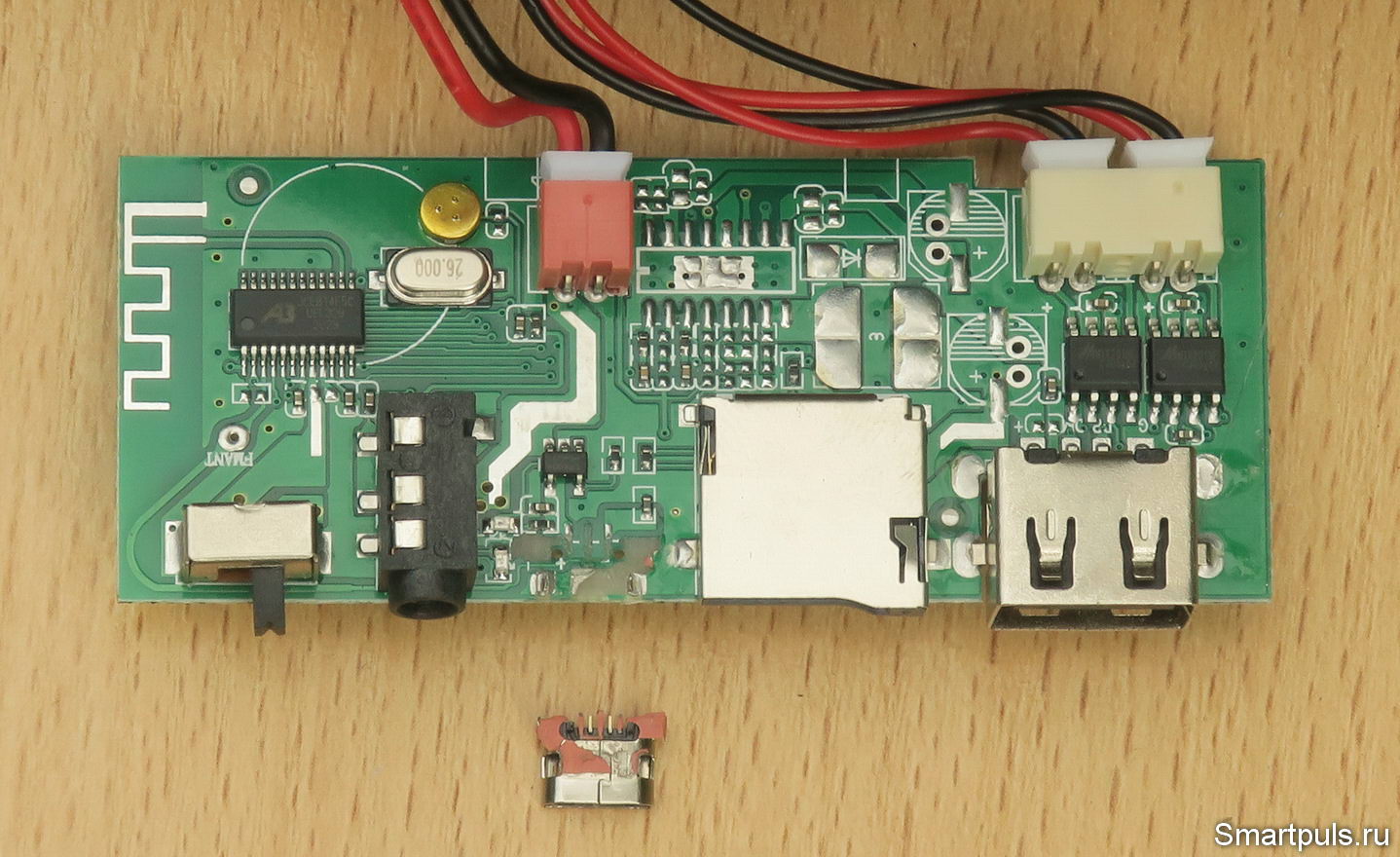

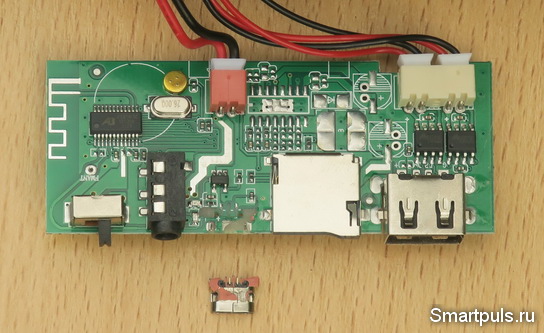

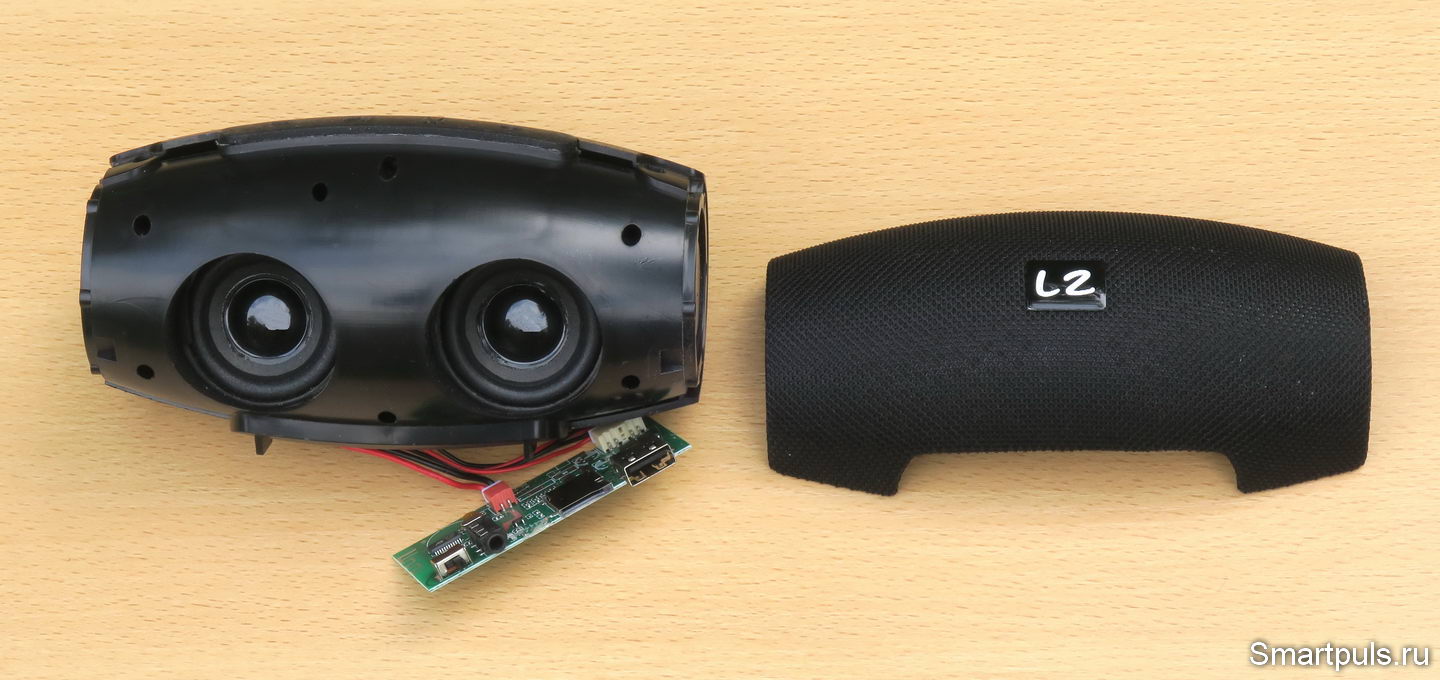

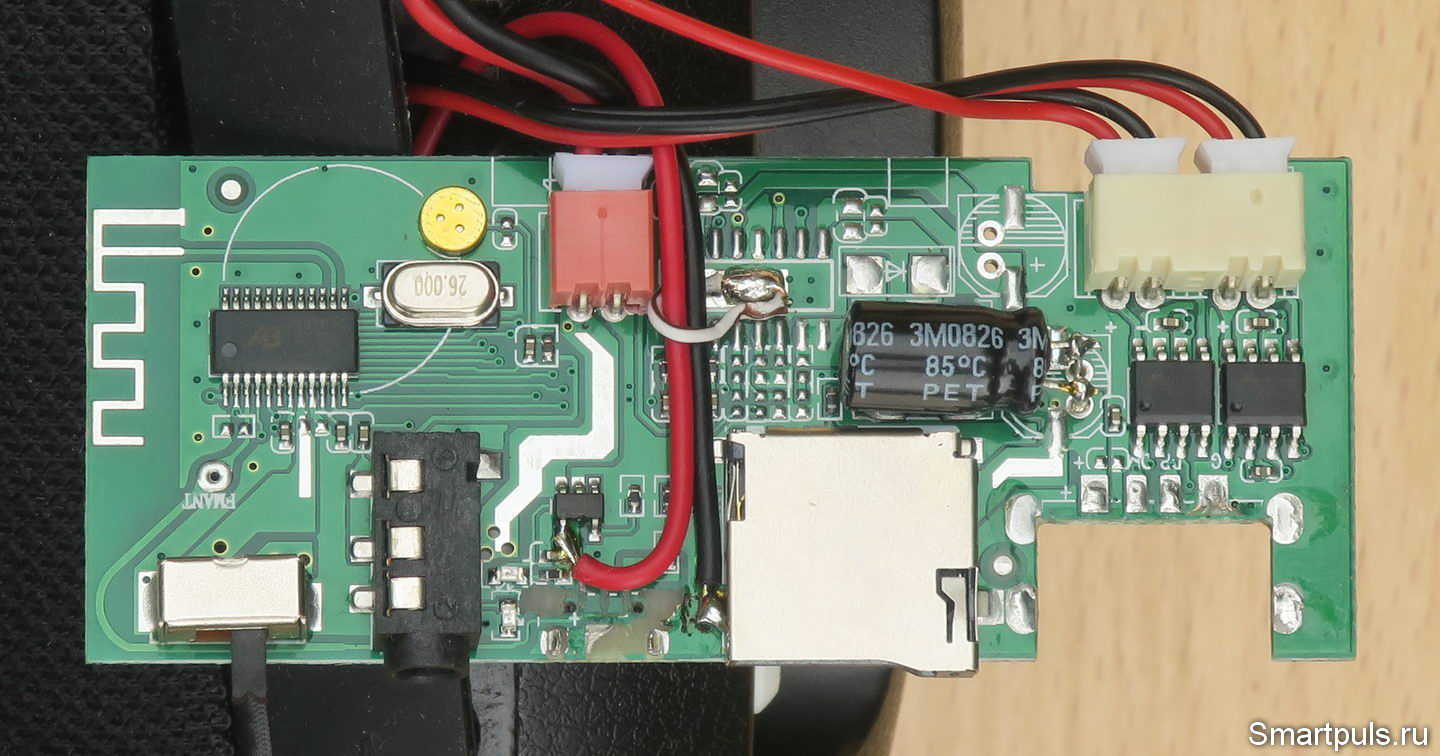

Теперь изучим печатную плату колонки:

Под платой лежит отломившийся от платы разъём питания micro-USB. Внутри колонки после отрыва он прилип к магниту одного из динамиков.

На плате расположены три её электронных функциональных блока.

Слева расположена многоногая микросхема с логотипом то ли A3, то ли AB. Это - Bluetooth приёмник и дешифратор файлов с флешки и карты памяти.

Маленькая 5-ногая микросхема правее разъёма для наушников - контроллер заряда аккумулятора, отвечает за его заряд и некоторые функции защиты.

Две 8-ногие микросхемы справа - это усилители мощности D-класса, работающие на динамики.

На плате почти в её середине видно пустое место для ещё какой-то микросхемы, возможно, какой-то обработчик сигнала. В общем, на нём сэкономили.

И совсем уж позорная экономия: два пустых места под электролитические конденсаторы в правой части платы.

Измерение напряжения показало, что на контактах верхнего из электролитов напряжения нет. Видимо, он должен был работать с той микросхемой, которой нет.

А вот на контактах посадочного места для второго электролита напряжение есть! Значит, и сам конденсатор должен здесь быть, но его нет! И это - очень плохо, так как по требованиям в datasheet-ах всех усилителей указывается, что на плате с ними электролитический конденсатор должен быть обязательно; он служит для предотвращения самовозбуждения усилителей по цепям питания и в качестве местного источника питания при мощных импульсных нагрузках. Обязательно надо будет его припаять!


Стратегия ремонта Bluetooth-колонки

Замена отломившегося разъёма микро-USB на точно такой же сразу была отвергнута. Эта работа - слишком тонкая для выполнения в домашних условиях; а новый такой же разъём будет также подвержен риску отломиться, ибо при подключении разъёма микро-USB требуется соблюдение ориентации ответной части; а отсюда будут проистекать неудачные попытки, расшатывающие разъём на плате.

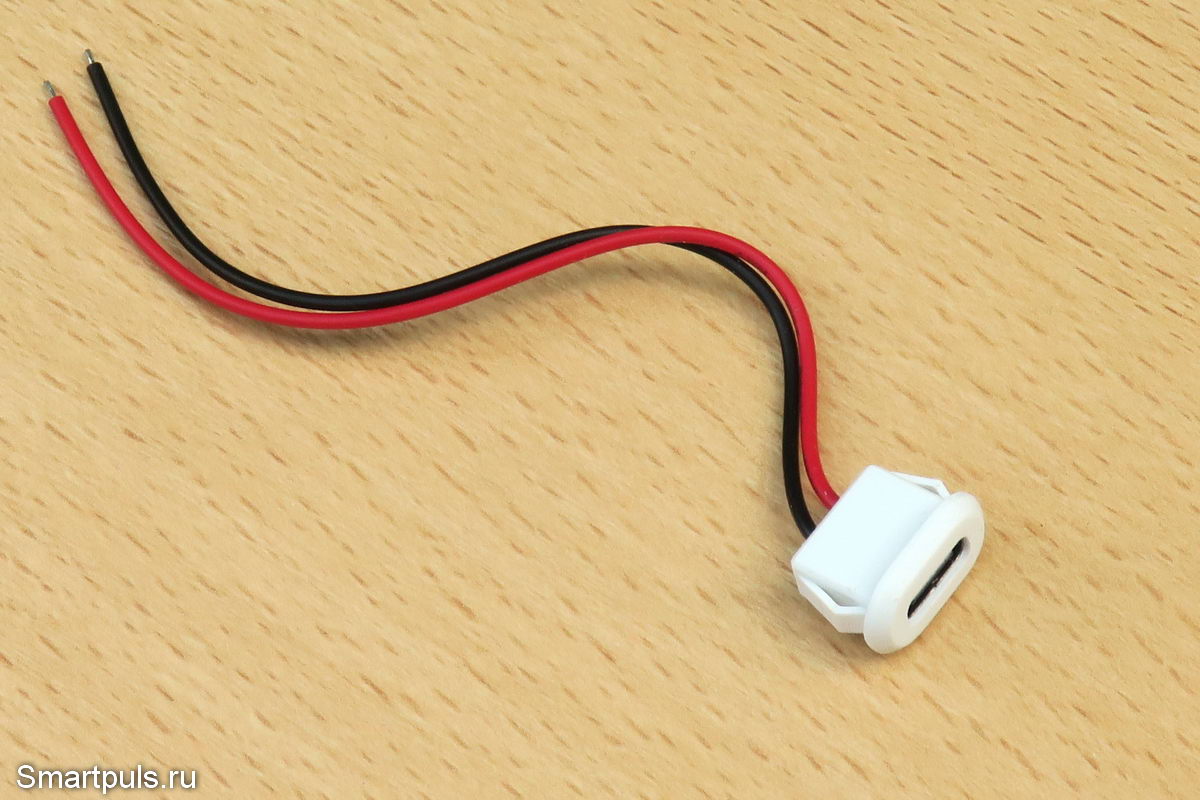

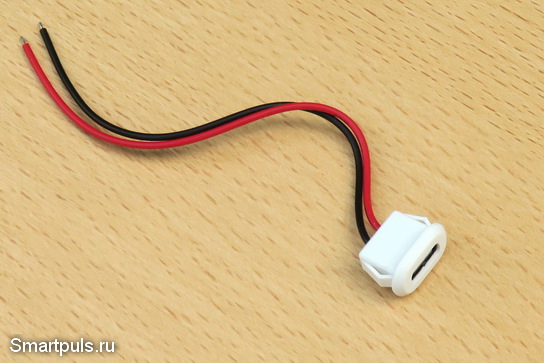

Так решено было заменить на разъём USB-C с обрамлением для установки на лицевых панелях каких-либо устройств:

Разъём предназначен для установки в корпуса различных устройств снаружи и фиксируется с помощью защелок.

Купить такой разъём USB-C можно на Алиэкспресс, например, у этого продавца. Цена - около $0.5 за штуку. Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158  Если ссылка не видна, то отключите блокировщик рекламы для этого сайта.

В принципе, для установки такого разъёма есть две возможности.

Первая - это расширить в лицевой панели отверстие, использовавшееся для разъёма микро-USB, и в него вставить разъём USB-C (как например, описано в этой статье). Но в данном случае установить USB-C на месте micro-USB не получится: есть мешающие детали на плате (USB-C требует больше места по сравнению с микро-USB как в глубину, так и в ширину). Теоретически можно было бы слегка спилить бока и заднюю сторону обрамления разъёма USB-C, но при этом был бы риск повреждения его контактной части.

Вторая возможность - это снять разъём USB-A, предназначенный для обычных флешек, и, тем самым, освободить место для нового разъёма USB Type-C. Эта возможность особенно привлекательна тем, что отверстие в корпусе колонки под разъём USB-A полностью совпало с тем, что требуется для USB-C.

И, наконец, с учётом того, что воспроизведение с флешки с этой колонкой никогда не использовалось, именно последний вариант и был принят за основу; безо всяких экспериментов с подпиливанием обрамления USB-C.


Замена разъёма микро-USB на USB Type-C

Последовательность действий такова.

1. Аккуратно выпаять с платы разъём USB-A.

2. Припаять электролитический конденсатор на место, предусмотренное для него на плате (может потребоваться не для всех Bluetooth-колонок). В данном случае из-за ограничений по высоте элементов на плате пришлось припаять относительно небольшой конденсатор 470 мкФ * 10 В, да и тот пришлось устанавливать в лежачем положении.

3. Вставить разъём USB-C в корпус колонки.

4. Припаять провода от разъёма USB-C к плате. Отрицательный (белый) проводник можно припаять к любому удобному месту на плате, где проходит её земля; а положительный (красный) - строго к тому месту, куда на плате шла дорожка от положительного контакта старого разъёма micro-USB (в данном случае - к контакту контроллера заряда аккумулятора).

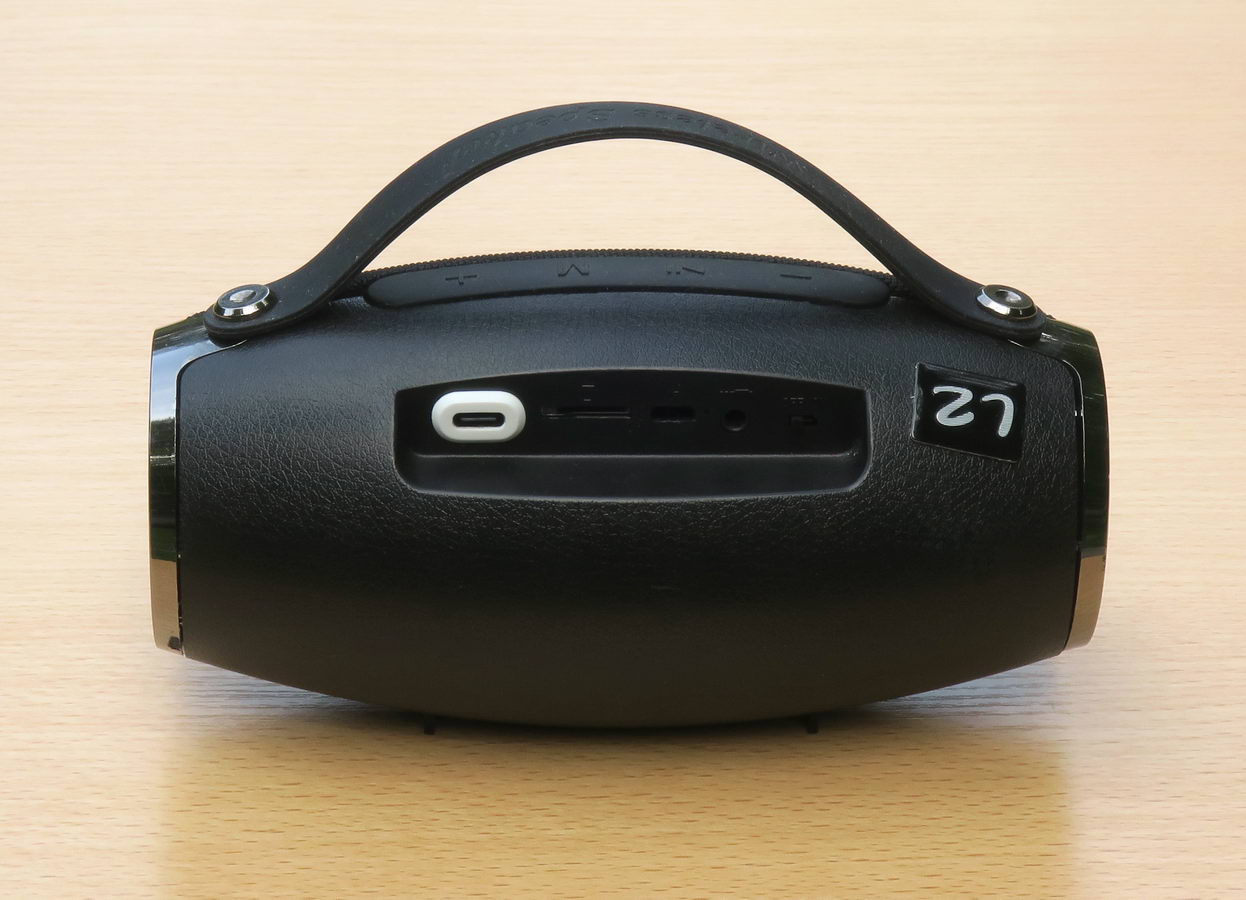

Вот что получилось после этих операций:

Факультативно ещё можно припаять к контакту FMANT на плате небольшой кусок провода в качестве FM-антенны (ранее в качестве антенны использовался вставленный кабель микро-USB). Этот провод-антенну можно уложить внутри колонки; наружу выводить не обязательно.

Далее вставляем плату на своё место в колонке и собираем колонку в обратной последовательности относительно разборки. Проверяем функционирование.

Если всё хорошо, то приклеиваем на свои места оторванные края пассивных излучателей.

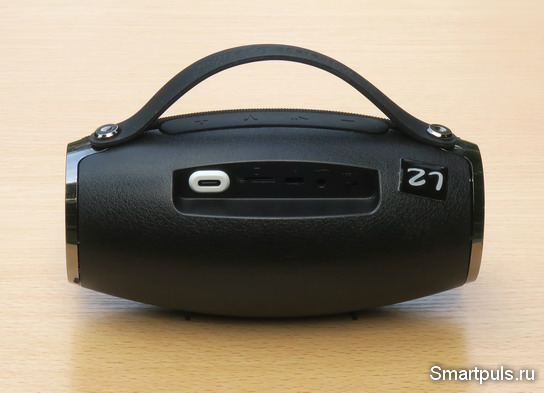

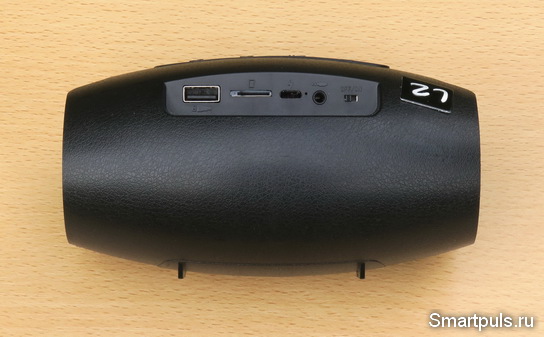

Всё, работа выполнена. Так выглядит теперь колонка со стороны разъёмов:

Возможно, перфекционисты установили бы здесь не белый, а чёрный разъём USB-C; но и так получилось неплохо.


Итоги и выводы

Предложенным способом можно решить довольно распространённую проблему отвалившегося разъёма питания в Bluetooth-колонках.

В данном случае ремонт был осуществлён с одновременной модернизацией: вместо устаревшего и не очень удобного micro-USB был установлен современный и удобный USB Type-C.

Правда, при этом была утеряна часть функциональности колонки - воспроизведение музыки с флешки, но это - очень небольшая "жертва".

Предложенный вариант ремонта с одновременной заменой разъёма на USB-C доступен любому пользователю с обычным паяльником и средним опытом работы с ним.

Всем спасибо за внимание!
